Produkto tipas	Benzininis pjūklas
Prekės ženklas	Husqvarna
Modelis	120 Mark II
Svoris	5,0 kg
Variklio darbinis tūris	38 cm³
Maksimali galia	1,4 kW / 1,9 AG esant 9 000 aps./min.
Degų bako talpa	0,28 L (280 ml)
Grandinės alyvos bako talpa	0,15 L (150 ml)
Grandinės / kreipiamosios juostos tipai (patvirtinti)	Ilgis: 35, 40, 45 cm; Žingsnis: 3/8"; Matuoklis: 1,3 mm
Uždegimo sistema	Žvakė Champion RCJ7Y arba BRISK HQT-1R
Elektrodų tarpas	0,5 mm
Garso galios lygis (garantuotas)	116 dB(A)
Garso slėgio lygis prie ausies	95 dB(A)
Vibracijos (priekinė / galinė rankena)	4,4 / 5,9 m/s²
Grandinės greitis maksimaliu sūkių dažniu	17 m/s
Saugos įtaisai	Grandinės stabdis, gaiduko blokavimas, rankų apsauga
Kuras	Benzino / 2 taktų alyvos mišinys (50:1)
Alyvos siurblio tipas	Automatinis
Tuščiosios eigos sūkių dažnis	2 800-3 200 aps./min.
Įprastinė priežiūra	Oro filtro valymas, grandinės galandimas, grandinės stabdžio patikrinimas
Taisomumas	Galimos originalios dalys; priežiūra įgaliotame atstove

Dažnai užduodami klausimai - 120 Mark II HUSQVARNA

Kokį kurą naudoti Husqvarna 120 Mark II pjūklui?

Naudokite bešvinio benzino (oktaninis skaičius min. 90 RON) ir kokybiškos 2 taktų variklio alyvos mišinį santykiu 50:1 (2 %). Neviršykite 10 % etanolio (E10). Paruoškite tik 30 dienų reikalingą kiekį.

Kaip sureguliuoti grandinės įtempimą?

Atsukite kreipiamosios juostos veržles, tada kombinuotu raktu sukite įtempimo varžtą pagal laikrodžio rodyklę, kol grandinė nebekabo po juosta. Pakelkite juostos galą ir priveržkite veržles. Patikrinkite, ar grandinė ranka laisvai sukasi.

Kokią alyvą naudoti grandinei?

Naudokite augalinę pjovimo grandinės alyvą arba įprastą grandinės alyvą. Nenaudokite panaudotos alyvos. Pjūklas turi automatinį tepimą; reguliariai tikrinkite alyvos lygį.

Kaip užvesti šaltą variklį?

Įjunkite grandinės stabdį, ištraukite droselį, 6 kartus paspauskite užvedimo siurblį, padėkite pjūklą ant žemės, traukite užvedimo virvutę iki pasipriešinimo, tada stipriai iki užvedimo. Po to pastumkite droselį į tarpinę padėtį ir atleiskite grandinės stabdį.

Ką daryti, jei grandinė negauna alyvos?

Išvalykite kreipiamosios juostos tepimo kanalą, juostos griovelį ir patikrinkite, ar kreipiamasis žvaigždutė laisvai sukasi. Jei problema išlieka po 1 minutės veikimo 3/4 sūkių ir nesimato alyvos pėdsakų, kreipkitės į įgaliotą atstovą.

Kokias asmens apsaugos priemones dėvėti?

Dėvėkite patvirtintą šalmą, klausos apsaugą, akinius arba veido skydelį, apsaugines pirštines, apsaugines kelnes ir batus su plieniniais antgaliais bei neslystančiais padais.

Kaip pagaląsti Husqvarna 120 Mark II grandinę?

Naudokite atitinkamo skersmens apvalią dildę (4,0 mm grandinėms H37 ir S93G). Dilinkite visas vienos pusės dantis laikydamiesi 30° kampo. Patikrinkite gylio matuoklį specialiu įrankiu (nustatymas 0,025 colio). Pakeiskite grandinę, jei danties aukštis mažesnis nei 4 mm.

Kokia yra atatrankos priežastis ir kaip jos išvengti?

Atatranka įvyksta, kai kreipiamosios juostos galas paliečia objektą. Kad to išvengtumėte, laikykite pjūklą abiem rankomis, nepjaukite aukščiau pečių, naudokite gerai pagaląstą grandinę ir venkite, kad galas liestųsi su kliūtimis.

Kaip prižiūrėti oro filtrą?

Valykite kas savaitę šiltu muiluotu vandeniu, leiskite visiškai išdžiūti. Pakeiskite, jei jis pažeistas ar per daug nešvarus. Prieš naudodami įsitikinkite, kad dangtelis tvirtai uždėtas.

Kokia yra ilgalaikio saugojimo procedūra?

Nuimkite žvakės gaubtą, priveržkite grandinės stabdį, ištuštinkite degalų ir alyvos bakus, išvalykite pjūklą ir laikykite sausoje, uždaroje vietoje, vaikams nepasiekiamoje vietoje. Naudokite transportavimo dangtelį, kad apsaugotumėte kreipiamąją juostą.

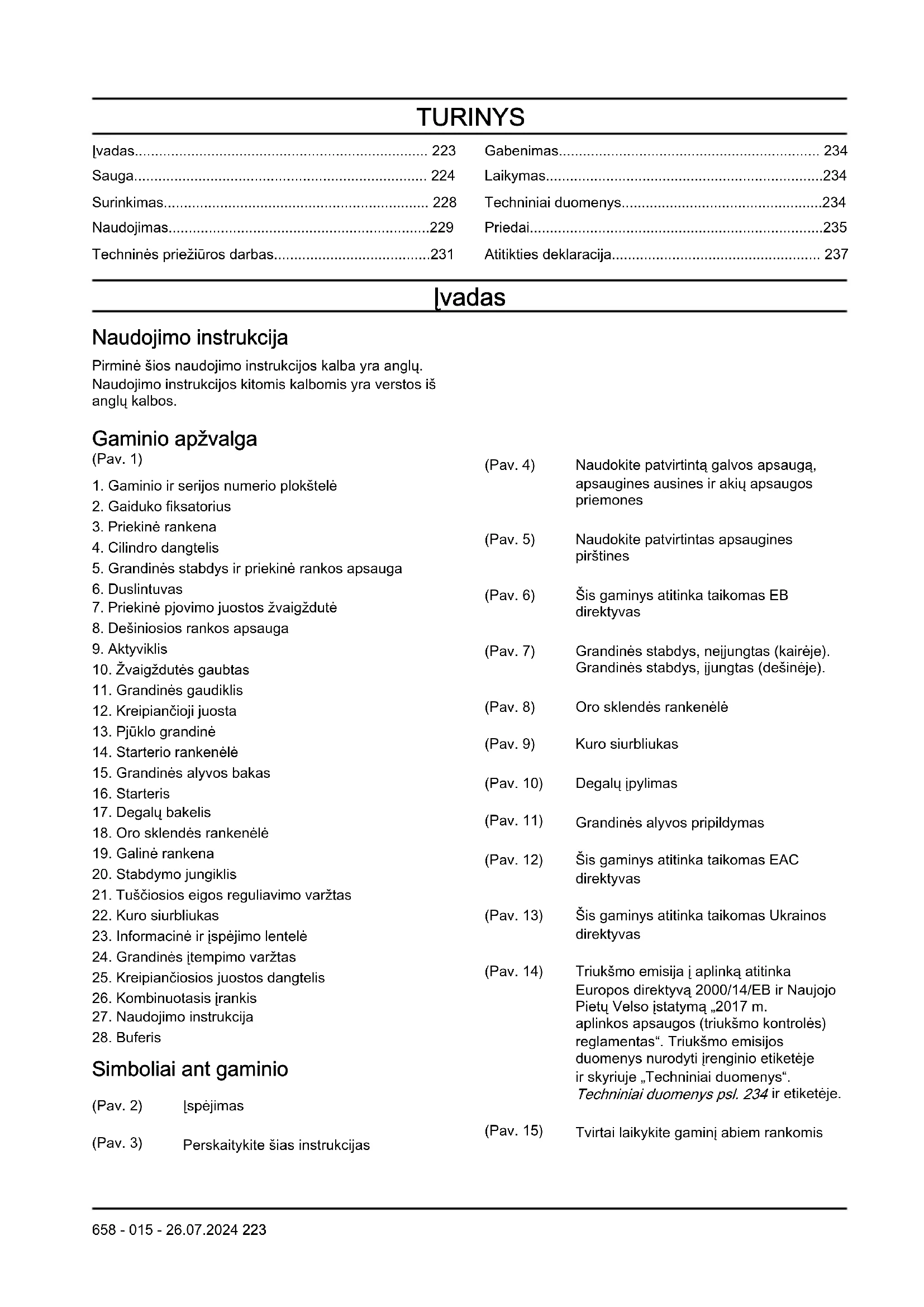

NAUDOJIMO INSTRUKCIJA 120 Mark II HUSQVARNA

LT Operatoriaus vadovas

LV Lietosanas pamaciba

Ava loyia miymaTOs kaouipou

H avaloyia miymuotc kaouipou yia tn n kai to lai yia dixpovo kivntrnpa eivai 50:1 (2 %)

Pirminé šios naudojimo instrukcijos kalba yra anglu.
Naudojimo instrukcijos kitomis kalbomis yra verstos iš
anglu kalbos.

Gaminio apžvalga

(Pav. 1)

1. Gaminio ir serijos numero plokstelé
2. Gaiduko fiksatorius
3. Priekine rankena
4. Cilindro dangtelis
5. Grandinès stabdys ir priékiné rankos apsauga
6. Duslintuvas
7. Priekine pjoivo juostos zvaigzduité
8. Dešiniosios rankos apsauga
9. Aktyviklis
10. Žvaigždutés gaubtas
11. Grandinès gaudiklis
12. Kreipianchioji juosta
13. Pjuklo grandiné
14. Starterio rankenèle
15. Grandinés alyvos bakas
16. Starteris
17. Degalu bakelis
18. Oro sklendès rankenèle
19. Galiné rankena
20. Stabdymo jungiklis
21. Tusciosios eigos reguliavimo varztas
22. Kuro siurbliukas
23. Informacinéirispéjimo lentele
24. Grandinés jtempimo varztas
25. Kreipianciosios juostos dangtelis
26. Kombinuotasis jrankis
27. Naudojimo instrukcija
28. Buferis

Simboliai ant gaminio

(Pav. 2) lspejimas

(Pav. 4) Naudokite patvirtinta galvos apsauga, apsaugines ausines ir akiu apsaugos priemones
(Pav. 5) Naudokite patvirtintas apsaugines pirstines
(Pav. 6) Šis gaminys atitinka taikomas EB direktyvas
(Pav. 7) Grandinés stabdys, nejungtas (kairéje). Grandinés stabdys, jungtas (desineje).
(Pav. 8) Oro sklendés rankenèle
(Pav. 9) Kuro siurbliukas
(Pav. 10) Degalu ipylimas
(Pav. 11) Grandinés alyvos pripildymas
(Pav. 12) Šis gaminys atitinka taikomas EAC direktyvas
(Pav. 13) Šis gaminys atitinka taikomas Ukrainos direktyvas
(Pav. 14) Triukšmo emisija j aplinka atitinka
Europos direktyva 2000/14/EB ir Naujo
Pietu Velso istatyma,2017 m.
aplinkos apsaugos (triukšmo kontroles)
reglamantas". Triukšmo emisijos
duomenys nurodyti jrenginio etiketete
ir skyriije, Techniniai duomenys".
Techniniai duomenys psl. 234 ir etiketete.
(Pav. 15) Tvirtai laiky kite gaminji abiem rankomis

(Pav. 16) Nenaudokite laikydami viena ranka

(Pav. 17) Venkite kontakto su kreipiančiosios juostos galu

(Pav. 18) Saugokitës atatrankos

(Pav. 19) Šis gaminys atitinka taikomas Australijos ir Naujosios Zelandijos elektromagnetinio suderinamumo direktyvas.

Pasižyměkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitu komerciniu teritoriju sertifikavimo reikalavimus.

Atsakomybè už gaminj

Kaip nurodyta atsakomybès už gaminí jstatymuose, mes nesame atsakingi už mūsu gaminio sukelta Žalá, jei:

• gaminys netinkamaisuremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
  gaminys suremontuotas ne patvirtintame technines priežiūros centre arba ji suremontavo ne patvirtantas atstovas.

Sauga

Saugos zenklu reiksmes

Toliau apibreziamas signaliniu zoziu zymimas pavojus.

PERSPEJIMAS: Gali susiigeist asmenys.

PASTABA: Galima sugadinti gaminj.

Pasižyměkite: Ši informacija padeda gaminji naudoti saugiau.

Bendrieji saugos nurodymai

• Naudokite gaminj tinkamai. Netinkamai naudojant galima rimtai arba mirtinai susižeisti. Gaminj naudokite tik šiose instrukcjijose nurodytiems darbams. Nenaudokite gaminio kitiems darbams.
  Perskaitykite ir supraskite sias naudiojimo instrukcijas bei jomis vadovaukites. Paisykite saugos simboliu ir saugos nurodymu. Naudotojui nepaisant instrukciju ir simboliu, galima sugadinti jrangarba susizeisti ar mirtinai susizeisti.
• Neismeskite šiu instrukcjju. Vladovaukites šiomis instrukcjomis surinkdami ir naudodami ši gaminji bei atlikdami jo techniné priežūra. Vladovaukites šiomis

instrukcijomis, kad tinkamai prijungtumete priedus. Naudokite tik patvirtintus priedus.

• Sugadinto gaminio nenaudokite. Paisykite technines prieziuros grafiko. Atlikite tik siose instrukcjose aprasytus technines prieziuros darbus. Visus kitus technines prieziuros darbus turi atlikti patvirtintas technines prieziuros centras.
• Siose instrukcijose negali buti numatytos visos situacijos, su kuriomis galite susidurti naudodami gaminj. Bukite atsargus ir apdairus. Gaminio nenaudokite ir neatlikite prieziuros darbu, jei nesate tikri del jo buklles. Jei reikia informacijos, kreipkites i gaminio eksperta, pardavimo atstova, technines prieziuros atstovarba patvirtinta technines prieziuros centra.
  Priesurinkdami gaminj, ruosdami jj saugoti arba atlikdami prieziuros darbus, atjunkite uzdegimo zvakes kabeli.
• Nenaudokite gaminio, jei pasikeite jo pradinnes specifikacijos. Nekeiskite gaminio daliu, neturinciugamintojo patvirtinimo. Naudokite tik gamintojopatvirtintas dalis. Netinkamai atliekant gaminiotechnine prieziura galima rimtai arba mirtinaisusi zeisti.
• Nejkvěpkite variklý išleidžiamu išmetamuju duju.
  llgla laika jkvepiant išmetamuju duju, graninés alyvos duju ir p jovimo dulkiu gali kilti pavojus sveikatai.
• Neužveskite gaminio patalpoje arba greta degiu medziag. Ismetamosios dujos yra karstos, jose gali buti kibirkšciu, kurios gali sukelti gaisra. Jei stinga

oro, galima pakenkti sveikatai arba uzdusus ar apsinuodijus anglies monoksidu.

• Sis gaminys veikdamas sukuria elektromagnetini lauka. Elektromagnetinis laukas gali sugadinti medicininius implantus. Pries pradedami naudoti šj gaminji, pasitarkite su savo gydytoju ir medicinizio implanto gamintoju.
• Neleiskite gaminio naudoti vaikams.
• Neleiskite gaminio naudoti su instrukcjomis nesusipazinusiems asmenims.
• Visada prižūrekite gaminj naudojanti fizine arba protinē negalia turintj asmenj. Butina nuolatine atsakingo saaugusiojo priežiura.
  Uzrakinkite gaminj vaikams ir nepatvirtintiems asmenims nepasiekiamoje vietoje.
• Iš gaminio gali išskrieti ir sužaloti pašaliniai objektai. Paisykite saugos nurodymu, kadsumažétu rintu ar mirtinu sužeidimu pavojus.
• Nepalikite gaminio be prieziuros, kai užvestas variklis. Išjunkite variklj ir jsitikinkite, kad graninè nesisuka.
• Del nelaimingo ivykio yra atsakingas gaminio naudotojas.
• Pries naudodami gaminj isitikinkite, kad jo dalys nepazeistos.
• Atsizvelkite j nacionalinius arba vietos jstatymus. Jie gali drausti arba riboti gaminio naudojima konkreciomis salygomis.
• Visada atlikite technine prieziura. Nenaudokite nepatvirtintu pakaitiniu componenttu, taip pat nepasalinkite ir nekeiskite saugos irenginiu. Del to gali pailgeti grandines stabdzo sustojimo laikas ir sustipreti atatranka.

Naudiojimo saugos instrukcijos

• Nepertraukiamai arba regulariai naudojantis gaminiu, del vibracijos gali atsirasti baltu pirstu sindromas arba panašios medicinines problemos. Jei gaminj naudojate nepertraukiamai arba regulariai, jvertinkite savo ranku ir pirstu bukle. Jei ranku ar pirstu spalva pakitusi, jauciate skausma, dilgciojima ar nutirpima, nustokite dirbtir nedelsdami kreipkitës i gydytoja.
• Pries naudodami gaminj isitikinkite, kad produktas visiskai surinktas.
• Iš gaminio gali išskrieti pašaliniu objektu, kurie gali pažeisti akis. Naudodami gamini visada devěkite patvirtintas akiu apsaugos priemones.
• Naudojant gaminji netoliese neturi buti pašaliniu asmenu, vaiku ir gyvūn.
• Jei darbo zonoje yra pašaliniu asmenu, gaminio nenaudokite. L darbo zona ižengus pašaliniam asmeniui, išjunkite gaminj.

(Pav. 20)

• Pasirupinkite, kad nieda neprarastumete gaminio kontrolles.
  Dirbant gaminj butina laiktyi dviem rankomis. Nedirbkite laikydami gaminj viena ranka. Jei dirbama

laikant gaminji viena ranka, gali buti rimtai suzeistas operatorius, darbuotojai ir (arba) aplinkiniai.

• Laiky kite priekine rankena kairiaja, o galiene - desiniaja ranka. Gaminj laiky kite de sineneje kuno pushe.

(Pav. 21)

• Nenaudokite gaminio, jeigu esate pavargé, sergate arba vartojote alkoholio ar kitu narkotiniu medziagu.
• Nenaudokite gaminio, jei nelaimes atveju negalétuméte sulaukti pagalbos. Pries pradédami naudoti i'renginj pasirupinkite, kad aplinkiniai Žinotu, jog ketinate naudoti i'renginj.
• Nesisukite su gaminiu pries tai nejsitikine, kad saugioje zonoje nera pašaliniu asmenu arba gyvūn.
• Pries pradedami pašalinkite iš darbo zonos visus pašalinius objektus. Grandinei užkliudžius pašalini objekta, objektas gali buti išsviestas ir sužaloti arba sugadinti jrang. Pašalines medziagos gali apsvityi aplink grandine ir sugadinti gaminj.
• Nenaudokite gaminio prastu oru, pvz., esant rukui, lietui, stipriam vejui, zaibo tikimybei ar kitoms nepalankioms oro salygoms. Del prasto oro gali susidaryti pavojingos salygos, pvz., slidus pavirsiai.
• [sitikinkite, kad galite judeti laisvai ir dirbti stabilioje padetye.
• [sitikinkite, kad naudodami gaminj nenegriusite. Naudodami gaminj nepasvirkite.
  Gaminj visada laiky kite abiem rankomis. Laiky kite priekine rankenq kairija, o galine - desiniaja ranka. Gaminj laiky kite desinje kuno puseje.
• Pjuklo grandine pradeda sukts, jei oro sklendés rankenèle uzvedus variklj yra uzdarytos oro sklendés padetyje.
  Priesperkeldamigaminisjunkitevarikli.
• Nepadèkite gaminio, kai užvestas variklis.
  Pries salindami is gaminio pašalines medziagas, isjunkite variklj. Jei jus ar pagalbininkas ketina pašalinti nupjauta medziaga, palaukite, kol graniné nustos suktis.
• Nepjaukite šiuo gaminiu jsilipe l medi. Jeigunaudosite gaminj jsilipe l medi, galite susižeisti.

(Pav. 22)

• Užvedant gaminí grandinés stabdys turi būti jjungtas, kadsumažétú pavojus užvedimo metu prisiliesti prie pjuklo grandinés.

(Pav. 23)

• Atatrankos smugis gali rimtai suzeisti arba prazudyti naudotoja arba aplinkinius. Noredami suma zinti pavoju, turite ismanyti atatrankos smugio priezastis ir zenoti, kaip ju isvengti.
• Laikykites visu saugos nurodymu, kad sumazintumete atatrankos pavojir kitas jegas, kurios gali sukelti rimtu suzeidimu ar net mirtj.

• Reguliariai sureguliuokite pjuklo grandinés itempima, kad užtikrintuměte, jog granidine néra atsilaisvinusi. Atsilaisvinusi pjuklo granidine gali nukristi ir sunkiai ar net mirtinai suzeisti.

• Nekirksite medziu naudodami netinkama procedura. Galite suzeisti asmenis, kliudyti inzinerines linjas ar apgadinti nuosavybe.

• Dirbantysis pjuklu turi laikytis jkalnés pusëje, nes nuverstas medis veikiausiai riedès arba slys i pakalne.

(Pav. 24)

Pries pradedami pjauti suplanuokite ir parenkite atsitraukimo kelia. Jus turétumete paruosti maždaug 135 laipsniq kampo atsitraukimo kelia priesingoje nuo medzio virtimo pusëje.

1. Pavojaus zona
2. Atsitraukimo kelias
3. Medzio nuleidimo kryptis

(Pav. 25)

Priespekeldami gaminj visuomet isjkite varikli.
- Eidami tvirtai statykite kojas ant zemès ir tolygiai paskirstykite saverovj.

(Pav. 26)

• Naudokite gaminj tik stabiliai stovedami ant koju. Nestabiliai stovint veikiantis gaminys gali rimtai suzeisti arba prazudyti naudotoja arba aplinkinius. Su gaminiu nedirbkite ant kopeci arba isilipe i medj.

(Pav. 27)

Atatranka, nuslydimas, atsokimas ir staigus nusileidimas

Saugiam gaminio valdymui itakos gali tureti skirtingos jégos.

Nuslydimas - kai kreipianchioji juosta greitai praslysta medienos pavirsiumi.
- Atšokimas - kai kreipiančioji juosta pakartotinai pakyla nuo medienos ir, nusileidusi, věl já paliečia.
- Staigus nusileidimas - kai gaminys, baigus pjauti, nusileidzia zemyn. Tokiu metu besisukanti granidine gali paliesti kuno dalj ar kitus objektus ir suzeisti arba ka hors apgadinti.
- Atatranka - kai kreipianciosios juostos galas paliecia objektus ir pajuda atgal, i virsu arba staiga i prieki. Atatranka taip pat ivyksta tada, kai pjaunamos medienos tarpas susiaureja ir pjuklo granidine p jovimo metu suspaudziama. Gaminuii palietus medienoje esanti objekta, galima prarasti gaminio kontrole.

(Pav. 28)

• Rotaciné atatranka gali pasireiksti tada, kai judanti granidine objekta paliečia kreipiançiosios juostos viršutinëje dalyje. Tokiu atveju granidine gali jstricti objekte ir iskart nustoti judeti. Rezultatas - labai greitas atoveiksmis priesinga kryptimi, pakeliantis kreipiançiaja juosta aukstyn ir atgal, link operatoriaus.

(Pav. 29)
(Pav. 30)

• Suspaudimo atatranka gali pasireiksti tada, kai judanti grandine pjovimo metu staiga sustoja. Mediena užsiveria ir suspaudžia judancapjuklo grandine kreipianciosios juostos virsuje.Grandinei staiga sustojus, jos sukimos jegos kryptis pasikeicia i priesinga ir gaminys priverciamas judeti priesinga kryptimi.Gaminys pradaedujeti atgal, link operatoriaus.

(Pav. 31)

• Itraukimas gali pasireiksti tada, kai judanti pjuklo granidine, apatine kreipianciosios juostos dalimi palietusi medienoje esanti objekta, staiga sustoja. Grandinei staiga sustojus, gaminys patraukiamas [priek], tolyn nuo operatoriaus, todel operatorius gali lengvai prarasti gaminio kontrole.

(Pav. 32)

Pries naudodami gaminj isitikinkite, kad suprantate, kaip veikia skirtingos jegos ir kaip ju i'svengti.

Kaip isvengti atatranks, nuslydimo, atsokimo ir staigaus nusileidimo

• Kai variklis veikia, laikykite gaminj tvirtai. Desine ranka laikykite ant galinés rankenos, o kaire - ant priekines rankenos. Rankenas laikykite tvirtai apglebe pirstais. Nepaleiskite.
• Išlaiky kite gaminio kontrole ir pjoyimo metu, ir medziui jau nukritus ant zemés. Nupjov neleiskite gaminui del jo svorio staiga nusileisti. (Pav. 33)
• Lsitikinkite, kad vietoje, kurioje pjaunate, nera kliuviniu. Kai naudojate gamini, neleiskite kreipianciosios juostos galui paliesti rasto, šakos ar kitu kliuviniu.
  Pjaukite palaikydami aukstas variklio apsukas.
• Nesistenkite pasiekti tolimos sakos ir nepjaukite aukšciau savo peciu linijos. (Pav. 34)
• Laikykites gamintojo pateiktu grandinizio pjuklo galandimo ir technines prieziuros instrukciju.
• Naudokite tik gamintojo nurodytas kreipianciasias juostas ir pjuklo grandines. Naudojant netinkamas atsargines kreipianciasias juostas ir pjuklo grandines, grandine gali nutrukti arba gali ivykti atatranka.
  Per didelis gylio reguliavimo ribotuvo nustatymas padidina pjuklo grandines atatranks pavoju.

Asmenines apsaugines priemonés

Dirbdami gaminiu visada naudokite tinkamas asmenines apsaugines priemones. Asmenines apsaugines priemones nepašalina sužeidimu pavojaus. Asmenines apsaugines priemonessumažina sužalojimu laipsnj nelaimés atveju.
- Apranga neturi varžyti judesiu ir negali buti per didelè.
- Naudokite patvirtinta apsaugini šalma.
Dirbdami gaminiu visada naudokite apsaugines ausines. Ilgalaikis triuksmas gali pakenkti klausai.

• Naudokite apsauginius akinius ar antevidi, kad sumazintumete pavoju susiigeisti nuo iissviestu objektu. Gaminys didele jega gali issviesti objektus, pvz., pjuvenas, mažus medienos gabaliukus ir pan. Tai gali rimtai suzeisti, ypač akis.
• Naudokite pirstines su apsauga nuo grandinizio pjuklo.
• Naudokite kelnes su apsauga nuo grandinizio pjuklo.
• Nešiokite batus su apsauga nuo granandinizio pjuklo, plienine nosimi ir padu apsauga nuo slydimo.
• Salia visada turekite pirmosios pagalbos rinkinj.
• Kibirkstys gali kilti is duslintuvo, nuo kreipianciosios juostos, pjuklo graninés arba kito šaltinio. Visada turekite gaisro gesinimo priemoniu ir kastuva, kad galétumete apsaugoti miška nuo gaisro.

Gaminio apsauginés priemonés

• Nepamirskite reguliariai atlikti gaminio prieziuros darbu.

Gaminio tarnavimo trukmè padideja.
- Nelaimiu pavojus sumažëja.

Reguliariai perduokite gaminji patvirtintam pardavimo atstovui arba techninés prieziuros centrui, kuramejis bus apziuretas ir pakoreguotas arba suremontuotas.

• Nenaudokite gaminio, jei jo apsauginés priemonés pazeiestos. Jei gaminys pazeistas, kreipkités i patvirtinta techninés prieziuros centra.

Stabdymo jungiklis

Paleiskite varikli. [sitikinkite, kad variklis sustoja, kai perjungiate stabdymo jungikli i isjungimo padeti.

Kaip patikrinti akeleratoriaus gaiduko fiksatoriu

1. Isitikinkite, kad atleidus gaiduko fiksatoriu (A), gaidukas (B) užfiksuojamas tušciosios eigos padétyje. (Pav. 35)
2. Paspauskite gaiduko fiksatoriu (A) ir patikrinkite, ar atleidusjis grzta i savo pradine padeti.
3. Paspauskite gaiduká (B) ir patikrinkite, ar atleidusjis gržta i savo pradine padeti.
4. Užveskite variklj ir iki galo nuspauskite gaidukaj, kad pasiektumete didžiausia grejtj.
5. Atleiskite gaiduka ir patikrinkite, ar pjuklo graniné sustoja.
6. Jei pjuklo grandine sukasi, kai variklis veikia tusciaja eiga, patikrinkite karbiuratoriaus tusciosios eigos reguliavimo varztaj.

Skydas

Skydas apsaugo naudotoja, kad i ji nepataikytu ismetami objektai. Skydas taip pat apsaugo, kad naudotojas netycia nepaliestu pjuklo graninés.

• Isitikinkite, kad skyda leidziama naudoti kartu su gaminiu.

• Nenaudokite gaminio be skydo.

• [sitikinkite, kad skydas nepazeistas. Pakeiskite skyda, jeijis nusidevejes aritrukes.

Saugumo reikalavimai kurui

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujama kura / alyva ir palaukite, kol gaminys išdžius. Nuvalykite nuo gaminio nepageidaujama kura.
• Apsipyle drabuzius kuru nedelsiant persirenkite.
• Neapsipilkite kūnokuru, nesjis gali sužaloti.
  Apsipyle kūna kuru, jj nusiplaukite muilu ir vandeniu.
• Neužveskite variklio, jei apliejote gaminj arba kūnaj alyva arba kuru.
• Neužveskite gaminio, jei iš variklio sunkiasi skysciai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysciai.
• Atsargiai elkites su kuru. Kuras yra degus, o jo garai - sprogus, todel neatsargiai elgiantis galima susizaloti arba zuti.
• Nejkvepkite kuro garu, nes jie gali sužaloti. Pasirupinkite tinkamu vedinimu.
• Neruky kite greta kuro arba variklio.
• Nedekite šiltu objektu greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
  Pries pildami kura jsitikinkite, ar variklis atauses.
  Pries pildami kuraj letai atidarykite kuro baklio dangtelj ir atsargiai isleiskite slegi.
• Nepilkite j varikli kuro budami patalpoje. Del oro stygiaus galima susižaloti arbaŽuti uzduus arba apsinuodijus anglies monoksidu.
  Kruopschiai priverzkite kuro bakelio dangtelj, nes antraip gali kilti gaisras.
  Pries pradedami darba patraukite gaminj maiziausiai 3 m (10 pedu) nuo vietos, kurioje pylete kura.
• Nepripilkite i kuro bakeli pernelyg daug kuro.
• Pasirupinkite, kad Perkinsiant gaminj arba kuro bakeli is je neissiliety kuras.
• Nestatykite gaminio arba kuro bakelio greta atviros liepsnos, kibirkšciu arba degiklio. [sitikinkite, kad laikymo patalpoje nera atviros liepsnos.
• Kura gabenkite ir laikykite tik patvirtintuose, bakeliuose.
  Pries palikdami gamin saugoti ilgesniam laikui, iustinkite kuro bakelj. Kurautilizuokite atsižvelgdami j Vietinius jstatymus.
• Nuvalykite gaminji pries palikdami jj saugoti ilgesniam laikui.
  Pries palikdami gaminj saugoti ilgesni laika atjunkite uzdegimo zvakes kabelj, kad variklis netikétai neuzsivestu.

Priežiūros saugos instrukcijos

Pries atlikdami gaminio prieziuros darbus (iiskyrus karbiuratoriaus reguliavima), atjunkite uzdegimo zvake.

• Visus gaminio aptarnavimo darbus, išskyrus užduotis, aprasytas skyriuje Technínes priežiūros darbas psl. 231, turi atlikti patvirtintas pardavejas.
• Patikrinkite, ar pjuklo grandine sustoja atleidus akeleratoriaus gaiduka.
• Pasirupinkite, kad rankenos butu saudos, švarios ir nesuteptos alyva ar kuro mišiniu.
• Dangteliai ir tvirtinimo elementai turi buti tinkamai užveržti.
• Naudojant nepatvirtintus componentus arba nuemus saugos itaisus, galima pazeisti gaminj. Taip pat gali buti suzeistas operatorius ar salia esantys asmenys. Naudokite tik originalius priedus ir atsargines dalis. Nekeiskite gaminio.
• Kad darbas vyktu saugiai ir efektyviai, pasirupinkite, kad pjuklo grandine butu astri ir svari.

• Laikykites priedy tepimo ir keitimo nurodymu.

• Patikrinkite, ar nera apgadintu gaminio daliu. Pries toliau naudodami gaminj jsitiknine, kad apgadintas skydas ar dalis veikia tinkamai. Patikrinkite, ar nera suluzusi ar netinkamai sulygiotu daliu ir daliu, kurios negali laisvai judeti. Patikrinkite, ar nera kitu salygu, kurios gali tureti jatakos gaminio veikimui. lsitiknine, kad jrenginys sumontuotas tinkamai. Skyda ar kita apgadinta dai turi sutaisyti arba pakeisti patvirtintas pardavejas, nebent naudojimo instrukcijoe nurodyta kitaip.

• Kai Irenginys nenaudojamas, laikykite ji sausoje ir vaikams nepasiekiamoje arba užrakintoje vietoje.
  Gaminj transportuodami arba saugodami, naudokite transportavimo apsauga arba deze.
• Nenaudokite panaudotos alyvos. Panaudota alygali buti jums pavojinga ir pakenkti gaminiui bei aplinkai.

Surinkimas

PERSPEJIMAS: Pries surinkdami gamini perskaitykite ir supraskite skyriu apie sauga.

Kreipiančiosios juostos ir pjuklo grandinès surinkimas

1. Surinkimo metu nuimkite uždegimo Žvakěs antgali nuo uždegimo Žvakěs, kad išvengtuměte netyčinio paleidimo.
2. Issukite justos verzles ir nuimkite zaigzdutes gaubta. Nuimkite gabenimo apsauga (A). (Pav. 36)
3. Užmaukite kreipianciaja juosta ant juostos varžtu. Perstumkite kreipianciaja juosta i tolimiausia galine padétj. (Pav. 37)
4. Užsidékite apsaugines pirstines, skirtas darbui su grandininiu pjūklu.
5. Užděkite pjuklo grandine ant varanciosios Žvaigždutés ir jstatykite ja i grioveli kreipiančiojoje juostoje. Praděkite nuo kreipiančiosios juostos viršutinépuses. (Pav. 38)
6. Patikrinkite, ar pjaunanciuju grandziu briaunos virsutineneke kreipianciosios juostos pusseje yra nukreiptos [priki.
7. Uždékite Žvaigždutés gaubta ir ianga kreipiančiojoje juostojé jstatykite graninës itempimo kaišti.
8. Isitikinkite, kad pjuklo graninés varantieji nareliai tinkamai uždéti ant varanciosios Žvaigždutès. Taip pat jsitikinkite, kad pjuklo graniné tinkamai jstatyta j kreipianciosios juostos grioveli.

9. Pirstais priverzkite kreipianciosios juostos verzles.

10. Kombinuotuoju verzliarakciu sukite grandines itempimo varzta pagal laikrodzio rodykle ir taip itempkite pjuklo grandine (Pav. 39). Verzkite pjuklo grandine, kol ji standziai priglus prie kreipianciosios juostos apatines briaunos, bet ja dar bus galima lengvai prisukti ranka. (Pav. 40)

11. Laiky kite už kreipiančiosios juostos galo ir priveržkite juostos veržles kombinuotuoju veržliarakciu. (Pav. 41)

12. Sumontave nauja pjuklo grandine ir kol ji bus idirbta, daznai tikrinkite jos itempima.

13. Reguliariai tikrinkite grandines itempima. Jei granidine tempta tinkamai, uztikrinami geripjovimo rezultatai ir ilgaamziskumas.

Grandinès stabdžio nustatymas iš naujo

Jei sankabos gaubtas netycia nuimamas tada, kai grandines stabdys yra uzblokuotas, jj reikia atblokuoti, kad galétuméte uždéti sankabos gaubtá nesutrikdydami sankabos bugno.

PASTABA: Grandinés stabdžio spyruoklé yra jtempta. Bukite atsargus atstatydami grandinés stabdi.

Pasižyměkite: Atlikdami stabdžio nustatyma is naujo, nelaiky kite stabdžio juostos.

1. Sulygiokite jkarpas ant juostos jrankio taip, kad jos atitiku stabdžio sukamajā grandi. (Pav. 42)
2. Stabdziui atstatyti pradiné bukle sukite grandi pagal laikrodzio rodykle iki sustojimo. Atblokavus stabdi priekiné grandis yra pasuktaŽemyn. (Pav. 43) (Pav. 44)

Naudojimas

PERSPEJIMAS: Pries naudodami gaminj perskaity kite ir supraskite skyriu apie sauga.

Kuro naudojimas

PASTABA: Gaminys turi dviejciklu variklj. Naudokite benzino ir dviejciklu varikliui skirtos variklio alyvos mišini. Būtinai naudokite tinkamo alyvos kiekio mišini. Netinkamas benzino ir alyvos santykis gali sugadinti variklj.

1. Paruoskite tinkama kiekj benzino ir variklio alyvos (mišinio santykis 50:1). Nemaišykite kuro mišinio kiekio ilgesniam kaip 30 dienu laikotarpiui. Žr. Kuro naudojimas psl. 229.
2. [pilkite puse benzino kiekio išvarić kuro talpa su vožtuvu, apsauganciu nuo isliejimo.

PASTABA: Nenaudokite benzino, kurio etanolio koncentracija didesne kaip 10% (E10). Antraip galima sugadinti gaminj.

PASTABA: Nenaudokite benzino, kurio oktaninis skaicius yra mazesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminj.

Pasižyměkite: Jei gaminí dáznai naudojate esant nuolatinéms didelems variklio apsukoms, naudokite didesnio oktaninio skácius benzina.

1. [pilkite j kuro talpa visa dvitakciu varikliu alyvos kiekj.

PASTABA: Visada naudokite
aukstos kokybès alyva, skirta oru
ausinamiems dvitakciams varikliams.

Naudojant kitokio tipo alyva, galima sugadinti gaminj.

1. Suplakite kuro miinj, kad componentai susimai'sytu.
2. Supilkite j kuro talpa likusi benzino kiekj.
3. Suplakite kuro mišinji, kad componentai susimaištu.
4. Supilkite kuro misinj i gaminio kuro bakeli. Zr. Kuro naudojimas psl. 229.

Kuro bakelio užpildymas

1. Isitikinkite, kad naudojamas tinkamas kuro misinys ir kadjis paruostas kuro talpoje su voztuvu, apsaugancaiu nuo isliejimo.
2. Jei ant talpos yra išlieto kuro, nuvalykite ji ir palaukite, kol talpa išdžius.
3. Isitikinkite, kad plotas aplink kuro bakelio dangtelj yra švarus.
4. Nuimkite kuro bakelio dangteli.
5. Pries pildami kuro misin i kuro bakeli, talpa su kuru suplakite.
6. Uždékite kuro bakelio dangteli.

Pjuklo grandinés tepimas

Gaminyje yra automatiné tepimoSYSTEM. Pjuklo alyvos bakelio ir kuro bakeliai sukurti tokio dydžio, kad kuras pasibaigtu greiciau nei pjuklo alya. Norint naudotis sia saugumo funkcija, reikia naudoti tinkamā grandines alya vir Paisyti instrukciju.

1. Naudokite augalinés kilmés grandinés alyva arba standartine grandinés alyva.
2. Isitikinkite, kad plotas aplink pjuklo grandinés alyvos bakelio dangtelj yra švarus.
3. Nuimkite pjuklo grandinés alyvos bakelio dangtelj.
4. Užpildykite pjuklo grandinés alyvos bakelj rekomenduojama pjuklo grandinés alyva.
5. Uždékite pjūklo granínés alyvos bakelio dangtělj.

Užvedimas ir išjungimas

Pries naudodami gaminj

• Apziurekite, ar gaminui netruksta daliu, arjis neturi pazeistu, nepritvirtintu arba susidévésiudaliu.
• Apziurèkite verzles ir varžtus.
• Apziurekite oro filtra.
• Apziurèkite akeleratoriaus gaiduko fiksatoriú ir patikrinkite, ar akeleratoriaus gaidukas tinkamai veikia.
• Patikrinkite, ar tinkamai veikia išjungimo jungiklis.
• Patikrinkite, ar neprateka degalai.

• Patikrinkite pjuklo grandines astruma ir itempima.

• Lsitikinkite, kad gaminys iš karto sustoja, kai tik suaktyvinamas grandinés stabdys.

Salto variklio užvedimas

1. Pastumkite priekine rankos apsaugj priekj, kad jungtumete grandinés stabdj. (Pav. 45)
2. Iki galo patraukite oro sklendès rankenèle. (Pav. 46)
   3.6 karty paspauskite kuro siurbliuka. (Pav. 47)
3. Laiky kite gaminio korpusa ant zemes kairiaja ranka.
4. Uzminkite desiniaja peda galine rankena.
5. Létai traukite starterio virvès rankenèle desine ranka, kol pajusite tam tikra pasipriesinima.
6. Patraukite starterio virve visa jega. (Pav. 48)

PASTABA:Netraukite starterio virves iki pat galo. Nepaleiskite starterio virves, kai ji visiskai istraukta. Letal atleiskite starterio virve. Jei siu instrukciju nesilaikysite, galite sugadinti varikli.

Pasižyměkite: Užvesdami variklj nespauskite akceleratoriaus gaiduko.

1. Traukite starterio virves rankenèle, kol variklis užsiveda arba bando užsivesti (traukite daugiausia 5 kartus).
2. Varikliui užsivedus arba bandant užsivesti, pastumkite oro sklendès rankenèle i pusiau uždarytos oro sklendès padétj. (Pav. 49)
3. Traukite, kol variklis užsives.
4. Laiky kite galine rankena desiniaja, o priekine - kairiaja ranka. (Pav. 50)
5. Is karto patraukite priekine rankos apsauga atgal link priekines rankenos, kad isjungtumete grandinés stabdj. (Pav. 51)

Pasižyměkite: Grandiné ims suktis.

1. Leiskite 20-30 sekundžiu paveikti aukstesniu greiciu tušciaja eiga.
2. Létai, bet visiskai ištraukite akeleratoriaus gaiduka 8-10 sekundžiu, tada atleiskite. (Pav. 52)
3. Leiskite 10 sekundžiu paveikti aukstesniu greiciu tušciaja eiga.
4. Létai, bet visiskai ištraukite akeleratoriaus gaiduka 5 sekundes, kad patikrintuměte akeleravima, tad atleiskite.
5. Naudokites gaminiu.

Siltovarikliouzvedimas

1. Pastumkite pirekine rankos apsaugaj priekj, kad ijungtumete graninés stabdj.

2. Iki galo patraukite oro sklendés rankenèle.
   3.6 cartus paspauskite kuro siurbliuka.

3. Ligi galo paspauskite oro sklendès rankenèle.

4. Laikykite gaminio korpusa ant zemës kairija ranka.
5. Uzminkite dešinija pédagaline rankena.
6. Létai-traukite starterio virvès rankenèle desine ranka, kol pajusite tam tikra pasipriesinima.
7. Patraukite starterio virve visa jega.

PASTABA:Netraukite starterio virves iki pat galo. Nepaleiskite starterio virves, kai ji visiskai istraukta. Letal atleiskite starterio virve.Jei siu instrukciju nesilaikysite, galite sugadinti varikli.

Pasižyměkite: Užvesdami variklj nespauskite akeleratoriaus gaiduko.

1. Traukite starterio lynelio rankena, kol variklis užsives.
2. Laiky kite gali nē rankenā dešiniaja, o priekinē - kairiaja ranka.
3. Is karto patraukite priekine rankos apsauga atgal link priekines rankenos, kad ijsjungtumete graninés stabdj.

Pasižyměkite: Grandiné ims uktis.

1. Palaukite 10-15 sekundžiu.
2. Švelniai patraukite akeleratoriaus gaiduka, kad nustatytumete normalu greiti tusciaja eiga.
3. Naudokités gaminiu.

Variklio užvedimas, kai kuras per daug karstas
Jei gaminys neužsiveda, gali buti, kad kuras yra per daug karstas.

Pasižyměkite: Esant karštam orui, visada naudokite nauja kura, kad darbus atliktuměte grečiau.

1. Padékite gaminj vésioje vietoje, atokiai nuo tiesioginiu saulès spinduliu.
2. Leiskite gaminuii atvesti bent 20 minuciu.
3. 10-15 sekundziu spaudinékite oro salinimo puslele.
4. Atlikite šalto variklio uzvedimo procedūrā. Žr. Šalto variklio uzvedimas psl. 230.

Noredami sustabdyti variklj

Noredami isjungti varikli, nuspauskite stabdymomygtuka.

Pasižyměkite: Stabdymo jungiklis automatiskai gržta i pradine padeti.

Buferio naudojimas

Buferis laiko mediena, kai ja pjaunate. Buferis yra sukimosi taskas tarp variklio korpuso ir kreipianciosios juostos.

1. Padèkite apatinj buferio krašta ties reikiamo plociu uzīrura.
2. Stumkite priekine rankena kairiaja ranka, o galine pakelkite dešiniaja ranka.
3. Pjaukite, kol pasieksite tinkama užtūros plotj.

Pasižyměkite: Užturos storis turi buti vienodas.

1. Nupjaukite daugiau nei puse skersmens, tad a jstatykitemedzio vertimo pleistaj pjuvio vieta.

Medzio vertimas

1. Pasalinkite nuo medzio purva, akmenis, atsokusia, zieve, vinis, jkabas ir vielas.
2. Padarykite trecdalio medzio skersmens ipjova, statmena medzio kritimo krypciai. (Pav. 53)
3. Padarykite apatine horizontalia ipjova. Tai pada isvengti pjuklo grandines arba kreipianciosios juostos prispaudimo darant antraja ipjova.
4. Padarykite galine vertimo ipjova (X) bent 50 mm (2 col.) auksciau už horizontaliaipjova. Galine vertimo ipjová darykite lygiagrecia horizontaliai ipjovai, kad paliktumete pakankamai medienos, kuri atliks lanksto funkcija. Sios lanksto vitos nepjaukite. Lanksto funkcija atliekanti medienos dalis neleidžia medziui persikreipti ir nukristi netinkama kryptimi. (Pav. 54) (Pav. 55)

5. Galinei vertimo ipjovai artejant prie lanksto vietos, medis prada eda virsti. Isitikinkite, kad medis galés kristi tinkama kryptimi, nepasislinks atgal ir neprispaus pjuklo graninés. Noredami to isvengti, pries baigdami daryti galine vertimo ipjova sustokite. Naudodami medinius, plastikinius ar aliuminius pleistus atverkite ipjova ir leiskite medziui nuvirsti iisilgai numatytos kritimo linjos (. (Pav. 56)

6. Medziui pradejus virsti, istraukite gamini ijsipjovos, isjunkite varikli, padekite gamini ant zenes ir pasinaudokite suplanuotu atsiraukimo keliu. Saugokites virgsalvos esanciu krentanciu sakur stebekite, kur statote kojas. (Pav. 57)

Medzio genéjimas

1. Pasinaudokite stambesnémis šakomis, kad laikytumete rasta pakeltq nuo Žemés.
2. Smulkias šakas šalinkite vienu pjūviu. (Pav. 58)
3. [temptas šakas pjaukite iš apacios j viršu, kad nebūtu prispausta pjuklo grandiné ar kreipiančioji juosta.

Rastopjaustymas

PASTABA: Saugokite, kad pjuklo
grandiné nesusiliestu su zheme.

• Jei rastas yra atremtas per visa savo ilgi, pjaukite ji is virsaus (pjoyimas is virsaus. (Pav. 59)
• Jei atremtas vienes rasto galas, pjaukite trecdalj skersmens iš apacios (pjavimas iš apacios). (Pav. 60)
• Jei rastas atremtas abiejuose galuose, pjaukite trecdali skersmens iš viršaus. Užbaikite pjūvi atlikdami likusi apatiniu dviej rasto skersmens trecdaliq pjoyma iš apacios, kad pjūvis susiliestu supirmuoju pjūviu. (Pav. 61)
• Jei rasta pjaunate nuokalnene, visada stovekite jkalnés puseje rasto atžvilgiu. Perpjaukite rasta islaikydami visiska gaminio kontrole, tada, pries baigdami pjauti, sumazinkite pjoyimo spaudima, tvirtai laikydami gaminj už galinés ir priakinés rankenu. (Pav. 62)

Technines priežiūros darbas

PERSPEJIMAS: Pries valydami, taisydami arba priziurèdami gamini perskaity kite ir supraskite saugos skyriu.

Priežiūros grafikas

Butinai vadovaukites prieziuros grafiku. Prieziuros intervalai apskaicuojami pagal kasdieni gaminio naudiojima. Intervalai skiriasi, jei gaminio nenaudojate kasdien. Atlikite tik siame vadove nurodytus prieziuros darbus. Del kitu, siame vadove neminimu prieziuros darbu kreipkites i patvirtinta technines prieziuros centra.

• Nuvalykite isorinius pavirsius.
• [sitikinkite, kad fiksatorius ir gaidukas veikia tinkamai.
• Isvalykite grandines stabdj ir jsitikinkite, kadjis veikia tinkamai.

(Pav. 63)

• Patikrinkite, ar nepažeistas grandinés gaudytuvas.
  Pakeiskite grandinés gaudytuva, jeijis pažeistas.
  (Pav. 64)

• Apsukite kreipianciaja juostakasdien, kad ji devetusi tolygiau.

• Lsitikinkite, kad neužsikimšusi kreipiančiojoje juostojesanti tepimo anga.

(Pav. 65)

• Išvalykite kreipianciosios juostos grioveli.

(Pav. 66)

• Lsitikinkite, kad kreipiancioji juosta ir pjuklo granidine gauna pakankamai alyvos.

• Patikrinkite pjuklo grandine:

• ar nera jtrukusi kniedziir nareliu;

• ar néra nejprastai nusidévèjusiq kniedžiu ir nareliu;
• artinkamas jtempimas.

Jei reikia, pjuklo grandine pakeiskite.

• Pagalaskite pjuklo grandine. Žr. Pjuklo grandines galandimas psl. 233
• Patikrinkite, ar néra nusidevejusi grandinés varancioji Žvaigždute, o jei reikia, pakeiskite.

(Pav. 67)

• Isvalykite starterio oro jsiurbimo anga.
• Patikrinkite, ar verzlès ir varžtai priveržti.
• Patikrinkite, ar tinkamai veikia sustabdymo jungiklis.
• Patikrinkite ar néra pratekëjimu iš variklio, bakelio ir kuro Žarneliu.
• Patikrinkite, ar pjuklo grandinè nesisuka, kai variklis veikia tušciaja eiga.

Savaitiné techniné priežiūra

• Patikrinkite, ar tinkamai veikia aušinimoSYSTEMA.
• Patikrinkite, ar tinkamai veikia starteris, starterio virve ir gržties spyruoklè.
• Patikrinkite, ar nepažeisti vibracijos slopinimo elementai.

(Pav. 68)

• Dilde pašalinkite ant kreipiančiosios juostos briaunu susidariusius nelygumus.
• Isvalykite arba pakeiskite duslintuvo kibirkšciug sulaikymo tinkelji.

(Pav. 69)

• Nuvalykite išorinius karbiuratoriaus ir gretimus paviršius.
• Isvalykite oro filtra. Jei oro filtras pazeistas arba pernelyg neśvarus, kad butu galima visiskai isvaltyi, sumontuokite nauja. Daugiau informacijos Žr. Kaip isvaltyi oro filtra psl. 233.

Mènesinè techninè priežiūra

• Patikrinkite grandinès stabdžio juostos nusidèvējima.
  Pakeiskite, jei stabdžio juostos storis yra mažesnis nei 0,6 mm (0,024 col.) labiausiai nusidèvējusiame tăske.

(Pav. 70)

• Patikrinkite sankabos veleno, bugnelio ir spyruokles nusidevejima.

• Isvalykite Žvake. Patikrinkite, ar tarpas tarp elektrudyra tinkamas.

(Pav. 71)

• Nuvalykite išorinius karbiuratoriaus ir gretimus pavirsius.
• Patikrinkite kuro filtrq ir Žarnele. Jei reikia, pakeiskite.
• Istustinkite kuro bakeli.
• Istustinkite alyvos bakeli.
• Patikrinkite visus laidus ir jungtis.

Kasmetiné techniné priežiūra

• Patikrinkite użdegimoźvake.
• Nuvalykite išorinius karbiuratoriaus ir gretimus paviršius.
• Isvalykite ausinimoSYSTEMA.
• Patikrinkite kibirkšciu sulaikymo tinkelj.
• Patikrinkite kuro filtra.
• Patikrinkite, ar nepažeista kuro Žarnèle.
• Patikrinkite visus laidus ir jungtis.

Protarpiais atliekama techniné priežiūra

• Patvirtintame techninés priežiūros centre suremontuokite arba pakeiskite duslintuva po 50 eksploatacijos valandy.

• Atlikite użdegimo Žvakès techninès priežiūros darbus, kai:

• variklio galia sumazéjusi;
  sunkuuzvestivariklj

• variklis netinkamai veikia tuschiaja eiga.

Kaskart, kai pildote kura, patikrinkite pjuklo.
grandines tepima. Zr. Pjovimo grandines tepimo
patikrinimas psl. 234.

Greicio tusciaja eiga reguliavimas

Pries reguliodami greiti tusicja eiga jsitikinkite, kad orofiltras svarus,o oro filtrolo danttelis pritvirtantas.

1. Sukite tusciosios eigos reguliavimo varzta (ji nurodo zyme, T) pagal laikrodzio rodykle, kol pjuklo graniné pradés suktsis.
2. Sukite tusciosios eigos reguliavimo varzta (jnurodo zymé, T) pries laikrodzio rodykle, kol pjuklo graniné nustos suktis.
3. Greitis tusciaja eiga turi buti mazesnis nei greitis, kuriam esant prada suktis pjuklo granidine. Greitis tusciaja eiga yra tinkamas, kai variklis tolygiai veikia visose padetyse.

Kibirkšciu sulaikymo tinklelio valymas

1. Valykite kibirkšciu sulaikymo tinkleji vieliniu šepeciu.

Uždegimo Žvakès priežiūra

PASTABA: Naudokite
rekomenduojama uzdegimo zvake.
lsitikinkite, kad keiCiama dalis yra tokia pat, kaip gamintojo naudojama dalis. Netinkama uzdegimo zvaké gali sugadinti gaminj.

1. Jei gaminj sunku užvesti arbajis veikia nesklandziai, patikrinkite, ar ant uzdegimo zvakés nera pašaliniu medziagu.Noredami sumazinti pašaliniu medziagu atsiradima ant uzdegimo zvakés elektrodu:

a) jsitikinkite, kad tinkamai sureguliuotas greitis tušciaja eiga.
b) jsitikinkite, kad naudojate tinkama kuro misinj.
c) patikrinkite, ar oro filtras yra švarus.

1. Jei uzdegimo zvaké nešvari, nuvalykite ja. Patikrinkite, ar tarpas tarp elektrodu yra tinkamas. (Pav. 71)
2. Esant reikalui pakeiskite uždegimoŽvake.

Kaip išvaltyi oro filtrà

1. Nuimkite oro filtro dangtelj ir isimkite oro filtra.
2. Isplaukite oro filtra siltame muiluotame vandenyje. Priesumontuodami orofiltra, palaukite, koljis isdzius.
3. Pakeiskite oro filtra, jeijis toks purvinas, kad jo nebejmanoma išplauti. Visada pakeiskite pažeista oro filtra.

Pjuklo grandines galandimas

Pjovimo dantukas

Pjaunancioji pjuklo grandines dalis vadinama
pjaunanciuojnareliu, kur sudaro pjaunantysis dantis (A) ir gylio reguliavimo ribotuvas (B). Pjaunanciojo
narelio pjoyo gylis prikauso nuo aukscio tarp ju
skirtumo -gylio reguliavimo ribotuvo nustatymo (C).

(Pav. 72)

Galandant pjaunantiji danti, reikia atkreipti demesi j keturis matmenis.

• Galandimo kampas
  (Pav. 73)
  Pjovimo kampas
  (Pav. 74)
  Dildes padetis
  (Pav. 75)
• Apvaliosos dildes skersmuo
  (Pav. 76)

Pjovimo dantuku galandimas

Galaskite pjovimo dantukus naudodamiesi apvaliaja dilde ir galandimo sablonu. Informacija apie

rekomenduojama dildes skersmeni ir galandimo šablonajusgaminyje sumontuotai pjuklo grandinei zr. Pjklo grandines galandimas ir pjuklo grandines deriniaipsl. 236.

1. Isitikinkite, kad pjuklo granidine tinkamai i tempta. Laisva granidine sunku gerai pagalasti.
2. Pirmiausia pagalaskite dilde dontukus vienoje puseje. Dilde pagalaskite pjoyimo dontuku vidines puses ir atlikdami griztamaji judesi spauskite silpniau.
3. Apverskite gaminir dilde pagalaskite dantukus kitoje puseje.
4. Visus dantukus stenkitures galasti vienodai. Kai pjovimo dantuku ilgis sumažeja iki 4 mm (5/32") pjklo grandine laikoma susidevjusia ir turi buti pakeista. (Pav. 77)

Gylio reguliavimo ribotuvo nustatymas

Pries nustatydami glyio reguliavimo ribotuva, pagalaskite pjoyimo dantukus. Zr. Pjovimo dantuky galandimas psl. 233. Galandant pjaunantiji danti, gylio reguliavimo ribotuvn nustatymas (C) mazeja. Norint išlaikty maksimalu pjoyimo nasuma, gylio reguliavimo ribotuvas (B) turi buti nušlifuotas dilde iki rekomenduojamo lygio. Informacija apie jusu grandinei tinkama glyio reguliavimo ribotuvn nustatyma zr. Pjuklo grandines galandimas ir pjuklo grandines deriniai psl. 236.

(Pav. 78)
(Pav. 79)

Pasižyměkite: Ši reckomendacija aktuali, jei pjaunanciuju dantu ilgis nera per daug mazas.

Plokšcija dilde ir gylio reguliavimo ribotuvo jrankiu sureguliuokite gylio reguliavimo ribotuva.

1. Padékite gylio reguliavimo ribotuvo jranki ant pjuklo graninés. Informacija apie gylio reguliavimo ribotuvo jrankio naudojima rasite ant pakuotas.
2. Naudokite plokšćia dilde likuciams šalinti nuo gylio reguliavimo ritinélio virsutinés dalies. Ribotuvas yra tinkamas, kai dilde traukiant per šablona, nasijaučia jokio pasipriesinimo.

Pjuklo grandines itempimas

Pasižyměkite: Dažnai tikrinkite naujos pjuklo grandinès itempima jos idirbimo laikotarpiu.

1. Atlaisvinkite kreipianciosios juostos verzles, laikancias sankabos gaubta. Naudokite kombinuotaji verzliaraktj. (Pav. 80)

2. Kuo tvirciau ranka priverzkite kreipianciosios juostos verzles.

3. Pakelkite kreipianciosios juostos priekj ir jtempkite pjuklo grandine priverzdami graninés [tempimo varzta. Naudokite kombinuotaji verzliaraktj. Verzkite pjuklo grandine, kol ji standziai priglus priekreipianciosios juostos apatines briaunos. (Pav. 81)

4. Priveržkite kreipianciosios juostos verzles kombinuotuoju verzliarakciu, tuo paiciu metu keldami kreipianciosios juostos galaukstyn. (Pav. 82)
5. Lsitikinkite, kad galite lengvai patraukti pjuklo grandiné ranka ir kad ji néra nukarusiŽemyn. (Pav. 83)

Pjovimo Irangos tepimas

Pjovimo grandinés tepimo patikrinimas

Kaskart, kai pildote kura, patikrinkite grandinizio pjuklo tepima.

1. Užveskite gaminír leiskite jam veikti 3/4 visuapsuku. Nukreipkite kreipianciosios juostos galášviesu pavirsiu, esanti beveik 20 cm (8 col.) atstumu.

2. Po 1 minutés veikimo ant šviesaus paviršiaus turétumete matyti alyvos paliktä linija.

3. Jei alyvos linjos praëjus 1 minutei nematote, išvalykite kreipiançiosios juostos alyvos kanala. Išvalykite kreipiançiosios juostos briaunos tarpeli. Išitikinkite, kad kreipiançiosios juostos priekiné varomoji Žvaigždute sukasi laisvai ir kad tepimo anga neužsikimšusi. Išvalykite ir sutepkite priekine varomaja Žvaigždute.
4. Užveskite gaminí ir leiskite jam veikti 3/4 visu apsuku. Nukreipkite juostos galá i šviesu paviršiu, esantj beveik 20 cm (8 col.) atstumu.
5. Po 1 minutés veikimo ant šviesaus paviršiaus turétumete matyti alyvos paliktä linija.
6. Jei alyvos linijos praëjus 1 minutei nematote, kreipkitës i patvirtinta pardavëja.

Gabenimas

• Transportuodami ant p jovimo itaiso uzddekite transportavimo apsauga, kad nesusizeistumete.

• [sitikinkite, kad gaminys negali pajudeti, kad transportavimo metu nenuteketur degalai, gaminys nebutu pazeistas ir niekas nebutu suzeistas.

Laikymas

• Kai gaminys nenaudiojamas, visada saugiai padekite ji. Pratekëjimalir garai iš gaminio gali susiliesti su kibirkstimis, atvira liepsna iš elektros jrangos, elektriniu vejapoviu, reliq / jungikliu, sildytuvu ir pan.

• Laikymo nenaudojant metu ant p jovimo jtaiso uzddekite transportavimo apsauga, kad nesusizéistumète.

• Kura visada laiky kite tam pritaikytoje talpykloje.

Pries padedami saugoti, nuimkite uzdegimo zvakes antgalj nuo uzdegimo zvakes ir jjunkite grandines stabdi.

• Jei gaminys bus laikomas nenaudojamas ilgesni laikotarpi, iustinkite kuro ir graninès alyvos bakelius. Tinkamai utilizuokite panaudotus skyscius.

Techninai duomenys

	120 Mark II
Variklis
Cilindro darbinis türis, cm3	38
Cilindro ertmè, ø mm 39
Greitis tuščiaja eiga, min-1 (aps./min.) 2800-3200
Maks. variklio galia pagal ISO 7293, kW/AG esant min-1 (aps./min.)	1,4 / 1,9 @ 9000
UždegimoSYSTEMA57
DegimoŽvaké „Champion RCJ7Y, BRISK HQT-1R“
Tarpas tarp elektrodu, mm 0,5
Degalu ir tepimoSYSTEMA
Degalu bakelio talpa, litrai / cm3	0,28 /280
Alyvos bakelio talpa, litrai / cm3	0,15 / 150
Alyvos siurblio tipas Automatinis
Svoris
Svoris, kg 5,0
Skleidžiamas triukšmas 58
Garso galios lygis, matuojamas dB (A) 113
Garso galios lygis, garantuojamas LWA dB (A) 116
Garso lygiai 59
Ekvivalentiškas garso slègio lygis ties dirbančiojo azi-mis, dB (A)	95
Vibracijos lygiai, ahveq 60
Priekinè rankena, m/sek.2	4,4
Galinè rankena, m/sek.2	5,9
Pjūklo grandinè / kreipiančioji juosta
Varančiosios Žvaigždutès tipas / dantu skačius 0,375" Spur6
Grandinès greitis varikliui veikiant maks. galia, m/sek. 17

Priedai

Kreipiančiosios juostos ir pjuklo grandinès deriniai

Toliau nurodyti pjovimo itaisai yra skirti siam gaminiui.

Kreipiančioji juosta Pjūklo grandinè
IIgis, cm (col.) Žing	snis, mm (col.)	Tarpmatis, mm (col.)	Maks. antgalio spindulys	Tipas Varančiuju	nare-liq skaičius
35 (14) 9,52 (3/8)	1,3 (0,050) 7T Husq	varna S93G		Husqvarna H37	52
40 (16) 9,52 (3/8)	56
45 (18) 9,52 (3/8)	62

Pjuklo grandines galandimas ir pjuklo grandines deriniai

H37	5/32 col. / 4,0 mm	579 65 36-01	0,025 col. / 0,65 mm	30° 80°
S93G 5/32 col. / 4,0 mm	587 80 90-01 0,025 col. / 0,65 mm			30° 60°

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Svedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprăsymas Benzininis grandininis pjūklas
Gamintojas Husqvarna
Platforma / tipas / modelis Platforma P02138HV, „120 Mark II“
Identifikacijos numeris Serijos numeriu data nuo 2024.

visikai atitinka sias ES direktyvas ir reglamentus:

Reglamentas Aprăsymas
2006/42/EB „dèl mašinț“
2014/30/ES „dèl elektromagnetinio suderinamumo“
2000/14/EB „dèl triukšmo lauke“
2011/65/ES del tam tikRU pavojingu medžiagù naudiojimo apribojimo

Taikomi tokie darnieji standartai ir (arba) technines
specifikacijos: EN ISO 12100:2010, EN ISO
11681-1:2022, EN ISO 14982:2009, EN IEC
63000:2018

Pagal direktyva 2000/14/EC,Annex V.

Daugiau informacijos apie triuksmo emisija zr Techninai duomenys psl. 234.

TUV Rheinland LGA Products GmbH, notifikuotoji istaiga del irengini (apie irengini pranesta pagal 0197), Tillystraße 2 - -90431 Nurnberg, Germany TUV Rheinland, atliko EB tipo patikra pagal masinu direktyvos 2006/42/EB 12 straipsnio 3b punkta. EB tipo patikros servifikato numeris pagal IX prieda: BM 50612495.

Sis tipo patikros certifikatas galoja visoms gamybos vietoms ir kilmes šalims, nurodytoms gaminio etiketeje.

Pristatyas benzininis grandininis pjuklas atitinka ES tipo kontrotle praejusi pavyzdji.

"Husqvarna" AB, SE-561 82 Huskvarna, SVEDIJA, vardu, 2024-01-18

Claes Losdal, Moksliniu tyrimu ir plètros skyriaus vadovas, "Husqvarna AB"

Atsakingas už technine dokumentacija

Sats

levads 238

Drošība 239

Montaza. 243

Lietosana. 244

Apkope. 246

Transportesana. 249

Glabasana 249

Tehniskie radii 249

Piederumi. 250

Atbilstibas deklacija. 252

levads

Atbilstibas deklaracija

ES atbilstibas deklaracija
