HASZNÁLATI ÚTMUTATÓ 120 Mark II HUSQVARNA

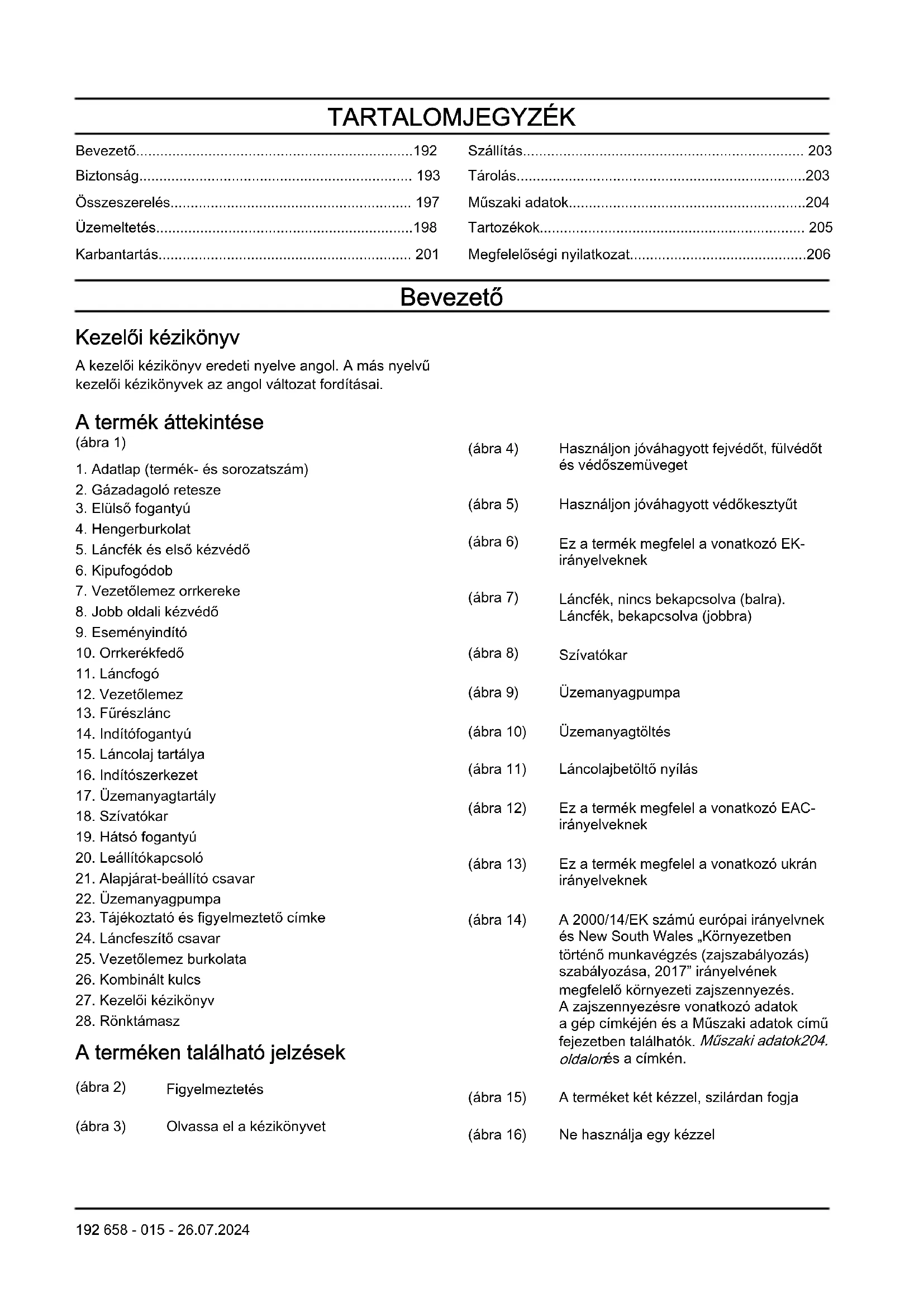

• Bevezető p. 192
• Biztonság p. 193
• Összeszerelés p. 197
• Üzemeltetés p. 198
• Karbantartás p. 201
• Szállítás p. 203
• Tárolás p. 203
• Műszaki adatok p. 204
• Tartozékok p. 205
• Megfelelőségi nyilatkozat Bevezető Kezelői kézikönyv A kezelői kézikönyv eredeti nyelve angol. A más nyelvű kezelői kézikönyvek az angol változat fordításai. A termék áttekintése (ábra 1) p. 206

1. Adatlap (termék- és sorozatszám)

2. Gázadagoló retesze

5. Láncfék és első kézvédő

7. Vezetőlemez orrkereke

8. Jobb oldali kézvédő

15. Láncolaj tartálya

17. Üzemanyagtartály

20. Leállítókapcsoló

21. Alapjárat-beállító csavar

23. Tájékoztató és figyelmeztető címke

24. Láncfeszítő csavar

25. Vezetőlemez burkolata

27. Kezelői kézikönyv

A terméken található jelzések (ábra 2) Figyelmeztetés (ábra 3) Olvassa el a kézikönyvet (ábra 4) Használjon jóváhagyott fejvédőt, fülvédőt és védőszemüveget (ábra 5) Használjon jóváhagyott védőkesztyűt (ábra 6) Ez a termék megfelel a vonatkozó EK- irányelveknek (ábra 7) Láncfék, nincs bekapcsolva (balra). Láncfék, bekapcsolva (jobbra) (ábra 8) Szívatókar (ábra 9) Üzemanyagpumpa (ábra 10) Üzemanyagtöltés (ábra 11) Láncolajbetöltő nyílás (ábra 12) Ez a termék megfelel a vonatkozó EAC- irányelveknek (ábra 13) Ez a termék megfelel a vonatkozó ukrán irányelveknek (ábra 14) A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók. Műszaki adatok204. oldalon és a címkén. (ábra 15) A terméket két kézzel, szilárdan fogja (ábra 16) Ne használja egy kézzel 192 658 - 015 - 26.07.2024(ábra 17) Kerülje az érintkezést a vezetőlemez orrával (ábra 18) Ügyeljen a visszarúgásra (ábra 19) Ez a termék megfelel a vonatkozó elektromágneses megfelelőségre irányuló ausztrál és új-zélandi irányelveknek. Megjegyzés: A terméken szereplő többi jelölés/ címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

a termék javítását helytelenül végezték;

a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági fogalommeghatározások Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg. FIGYELMEZTETÉS: Személyi sérülés veszélye. VIGYÁZAT: A termék károsodásának veszélye. Megjegyzés: Ezek az információk a termék használatát könnyítik meg. Általános biztonsági utasítások

• Használja a terméket megfelelően. A nem megfelelő használat súlyos, akár halálos sérüléssel is járhat. A terméket csak a kézikönyvben ismertetett feladatokra használja. Ne használja a terméket egyéb feladatokra.

• Olvassa el, értelmezze és tartsa be a kézikönyv utasításait. Vegye figyelembe a biztonsági jelzéseket és tartsa be a biztonsági utasításokat. Ha a kezelő nem az utasítások és a szimbólumok szerint jár el, anyagi kár, személyi sérülés, akár halál is bekövetkezhet.

• Őrizze meg a kézikönyvet. Használja az utasítást a termék összeszereléséhez, működtetéséhez és a megfelelő üzemállapot fenntartásához. Használja az utasítást a kiegészítők és tartozékok megfelelő felszereléséhez. Csak jóváhagyott kiegészítőt és tartozékot használjon.

• Ne használjon sérült terméket. Tartsa be a karbantartási ütemtervet. Csak olyan karbantartási munkát végezzen, amire a kézikönyvben utasítást talál. Az összes többi karbantartási munkát bízza a hivatalos szakszervizre.

• A kézikönyv nem tartalmazhatja minden olyan helyzet leírását, ami a termék használata során előfordulhat. Legyen körültekintő és hagyatkozzon a józan eszére. Ne működtesse a terméket, és ne végezzen rajta karbantartást, ha nem biztos a dolgában. Kérjen tájékoztatást a termék szakértőjétől, a forgalmazótól, szervizműhelytől vagy a hivatalos márkaszerviztől.

• Húzza le a gyertyapipát, mielőtt a termék összeszerelésébe kezd, elteszi vagy karbantartásba kezd.

• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Csak a gyártó által jóváhagyott alkatrészeket használjon. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.

• Ne lélegezze be a motorból kiáramló kipufogógázokat. A kipufogógázok, a láncolaj-gőzök

658 - 015 - 26.07.2024 193és a fűrészpor hosszas belélegzése egészségügyi

kockázatot jelenthet.

• Ne indítsa be az egységet zárt helyiségben vagy gyúlékony anyagok közelében. A kipufogógázok forróak, és lehet bennük szikra, mely tüzet okozhat. A nem megfelelő légáramlás fulladás vagy szén- monoxid okozta sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Az elektromágneses mező károsíthatja az orvosi implantátumokat. A termék használata előtt kérje ki orvosa vagy orvosi implantátuma gyártójának tanácsát.

• A terméket gyermekek nem használhatják.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• A terméket zárja el olyan helyre, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• A termék tárgyakat repíthet szét, és ezzel sérülést okozhat. Tartsa be a biztonsági előírásokat, hogy csökkenthető legyen a súlyos, akár halálos sérülések kockázata.

• Ne hagyja magára a járó motorú terméket. Állítsa le a motort és győződjön meg arról, hogy a lánc nem forog.

• Az esetleges balesetekért a termék kezelője a felelős.

• A termék használatának megkezdése előtt ellenőrizze az alkatrészek épségét.

• Tartsa be az állami vagy helyi törvényeket. Egyes feltételek mellett ezek tilthatják vagy korlátozhatják a termék használatát.

• Mindig végezze el a karbantartást. Ne használjon nem jóváhagyott pótalkatrészeket, illetve ne távolítsa el vagy módosítsa a biztonsági eszközöket. Ez a láncfékmegállási idő megnövekedését és súlyosabb visszarúgást eredményezhet. Biztonsági utasítások az üzemeltetéshez

• A termék folyamatos vagy rendszeres használata a rezgés miatt ujjfehéredést, vagy hasonló tüneteket okozhat. Ha folyamatosan vagy rendszeresen használja a terméket, vizsgáltassa meg kezei és ujjai egészségi állapotát. Ha kézfeje vagy ujjai elszíneződtek, fájnak, bizseregnek vagy zsibbadnak, ne folytassa a munkát, és forduljon azonnal orvoshoz.

• A használata előtt gondoskodjon arról, hogy a termék legyen teljesen összeszerelve.

• A termék tárgyakat repíthet szét, amelyek szemsérülést okozhatnak. A termék használatakor viseljen jóváhagyott védőszemüveget.

• A közelben tartózkodókat, gyermekeket és állatokat tartsa távol használat közben.

• Ne működtesse a terméket, ha a munkaterületen más is tartózkodik. Állítsa le a terméket, ha valaki belép a munkaterületre. (ábra 20)

• Legyen körültekintő, hogy ne veszítse el uralmát a termék felett.

• A terméket két kézzel kell használni. Ne használja a terméket egy kézzel. A termék egy kézzel történő használata a kezelő, más munkások, illetve a közelben tartózkodók súlyos sérülését okozhatja.

• Az elülső fogantyút bal kézzel, a hátsó fogantyút pedig jobb kézzel tartsa. Tartsa a terméket teste jobb oldalán. (ábra 21)

• Ne használja a terméket, ha fáradt, beteg, illetve, ha alkohol, drog vagy gyógyszer hatása alatt áll.

• Ne használja a terméket, ha baleset esetén nincs, aki segítsen. Mielőtt beindítja a terméket, szóljon a közelben lévő személyeknek, hogy mire készül.

• Csak akkor forduljon meg a termékkel, ha meggyőződött arról, hogy sem ember, sem állat nincs a biztonsági területen belül.

• Munkakezdés előtt távolítson el minden nem kívánatos anyagot a munkaterületről. Ha a lánc nekiütközik valaminek, a tárgy elrepülve személyi sérülést vagy anyagi kárt okozhat. Nem kívánatos anyagok tekeredhetnek a láncra és ezzel kárt okozhatnak.

• Ne használja a terméket rossz időjárási körülmények között, például ködben, esőben, erős szélben, illetve villámlás kockázata vagy egyéb kedvezőtlen időjárási viszonyok mellett. Rossz időjárás esetén veszélyes feltételek alakulhatnak ki, például csúszós talajfelületek.

• Ügyeljen arra, hogy szabadon mozoghasson, és dolgozzon stabil testhelyzetben.

• Ügyeljen arra, hogy ne eshessen el a termék használatakor. Ne görnyedve, meghajolva használja a terméket.

• Tartsa mindig mindkét kezével a terméket. Az elülső fogantyút bal kézzel, a hátsó fogantyút pedig jobb kézzel tartsa. Tartsa a terméket teste jobb oldalán.

• Ha a szívatókar a motor beindításakor szívató állásban van, a fűrészlánc forogni kezd.

• Állítsa le a motort, mielőtt szállítani kezdi a terméket.

• Ne tegye le a terméket járó motorral.

• Állítsa le a motort, mielőtt eltávolítja a termékről a nemkívánatos anyagokat. Várja meg, hogy a lánc leálljon, mielőtt Ön vagy a segítsége eltávolítja a levágott anyagot.

• Ne használja a terméket fa tetején. Ha fa tetején használja a terméket, az személyi sérülést okozhat. (ábra 22)

• A termék elindításakor alkalmazni kell a láncféket, mivel így csökken a kockázata, hogy a fűrészlánc az indítás során a kezelőhöz ér. (ábra 23)

658 - 015 - 26.07.2024• A gép a kezelő és mások súlyos sérülését

és halálát okozhatja. A kockázat csökkentése érdekében ismerni kell a visszarúgás okait, valamint a megelőzésük módját.

• A visszarúgás, valamint a súlyos és halálos sérülések veszélyével járó egyéb erők kockázatának csökkentése érdekében tartsa be a biztonsági utasításokat.

• A fűrészlánc feszességének rendszeres igazításával biztosítsa, hogy a fűrészlánc ne lazuljon meg. A meglazult fűrészlánc leugorhat a helyéről, ami súlyos sérülést vagy halált okozhat.

• Ne használjon helytelen eljárást a fák kidöntésére. Ezzel személyi sérülést vagy anyagi kárt okozhat, illetve hálózati vezetékhez érhet.

• A kezelőnek minden esetben a magasabb területen kell tartózkodnia, mivel a kivágást követően fa nagy eséllyel legurul vagy lecsúszik a lejtőn. (ábra 24)

• A vágás megkezdése előtt tervezze meg és készítse elő a visszavonulási útvonalat. A visszavonulási útvonalnak kb. 135 fokos szögben kell elhelyezkednie a döntési irányhoz viszonyítva.

• 2. A visszavonulási útvonal

• 3. A dőlés iránya (ábra 25)

• A termék mozgatása előtt mindig állítsa le a motort.

• Megfelelően álljon szilárdan a talajon, és egyenletesen ossza el súlyát. (ábra 26)

• Csak akkor működtesse a terméket, ha mindkét lábával stabil talajon áll. Az instabil talajon való működtetés a kezelő és mások súlyos sérülését és halálát eredményezheti. Létrán vagy fán állva ne működtesse a terméket. (ábra 27) Visszarúgás, csúszás, pattogás és ejtés A különböző erők hatással lehetnek a termék biztonságos kezelésére.

• Csúszás történik, ha a vezetőlemez elcsúszik vagy gyorsan végighalad a fán.

• Pattogás történik, ha a vezetőlemez ismétlődően felemelkedik és újra meg újra hozzáér a fához.

• Ejtés történik, ha a termék leesik a vágás után. Ekkor a mozgó lánc testrészt vagy más tárgyakat érhet, személyi sérülést vagy anyagi kárt okozva ezzel.

• Visszarúgás történik, ha a vezetőlemez vége tárgyhoz ér, és hátrafelé, felfelé vagy váratlanul előre mozdul. Visszarúgás történhet akkor is, ha a vágás során a fa összezárul, és beszorítja a fűrészláncot. Elveszítheti az irányítást, ha a termék valamilyen tárgyat ér a fában. (ábra 28)

Rotációs visszarúgás történhet, ha a mozgó lánc a vezetőlemez csúcsánál tárgyhoz ér. Ekkor a lánc a tárgyba szorulhat, és azonnal megállhat. Ennek hatására a vezetőlemez nagyon gyorsan felfelé és hátra, a kezelő irányába mozdulhat. (ábra 29) (ábra 30)

• Becsípődéses visszarúgás történhet, ha a fűrészlánc hirtelen megáll a vágás során. A fa összezárul és beszorítja a mozgó fűrészláncot a vezetőlemez felső része mentén. A lánc hirtelen megállása megfordítja a láncerőt, melynek hatására a termék a lánc forgásával ellentétes irányba mozdul. A termék hátrafelé, a kezelő irányába mozdul. (ábra 31)

• Behúzás történhet, ha a mozgó fűrészlánc hirtelen megáll, mert tárgyat ér a fában a vezetőlemez alsó része mentén. A hirtelen megállás a terméket előre rántja, elhúzza a vezetőtől, melynek hatására a kezelő elveszítheti az uralmát a termék felett. (ábra 32) Tartsa észben a különböző erőket és azok elkerülésének módját, mielőtt használatba venné a terméket. A visszarúgás, csúszás, pattogás és ejtés elkerülése

• Mindig szorosan tartsa a terméket, ha a motor jár. Jobb kezét tartsa a hátsó fogantyún, bal kezét pedig az elülső fogantyún. Tartsa ujjait szorosan a fogantyúkon. Ne engedje el a terméket.

• Figyeljen, hogy ne veszítse el uralmát a termék felett a vágás során és miután a fa eldőlt. Ne hagyja, hogy súlya miatt leejtse a terméket a vágás után. (ábra 33)

• Gondoskodjon arról, hogy a vágás területe szabad legyen. Ne hagyja, hogy a termék használata közben a vezetőlemez orra fatörzset, ágat vagy más akadályt érjen.

• Magas motorfordulatszámon vágjon.

• Ne nyújtózzon és ne vágjon vállmagasság felett. (ábra 34)

• Tartsa be a gyártó láncfűrészre vonatkozó élezési és karbantartási utasításait.

• Kizárólag a gyártó által meghatározott vezetőlemezt és fűrészláncot használja cserealkatrészként. A nem megfelelő csere-vezetőlemez vagy -fűrészlánc használata láncszakadást, illetve visszarúgást okozhat.

• A visszacsapódás kockázata megnő, ha a mélységhatároló távolsága túl nagy. Személyi védőfelszerelés

• A termék használata során mindig viseljen megfelelő személyi védőfelszerelést. A személyi

658 - 015 - 26.07.2024

195védőfelszerelés nem szünteti meg a személyi sérülés kockázatát. A személyi védőfelszerelés egy esetleges baleset esetén mérsékli a sérülés mértékét.

• Általában érdemes testhezálló, a mozgást nem akadályozó ruházatot viselni.

• Használjon jóváhagyott védősisakot.

• A termék használatakor viseljen jóváhagyott fülvédőt. A zajnak való tartós kitettség halláskárosodást okozhat.

• A munkavégzés közben felpattanó tárgyak által okozott sérülések elkerülése érdekében mindig viseljen védőszemüveget vagy -maszkot. A termék képes nagy erővel a levegőbe lökni a tárgyakat, például faszilánkokat vagy kisebb fadarabokat. Ennek az eredménye súlyos sérülés, főleg szemsérülés lehet.

• Használjon láncfűrészes vágás ellen védő kesztyűt.

• Használjon láncfűrészes vágás ellen védőnadrágot.

• Használjon láncfűrészes vágás ellen védő, acéllemezes lábujjvédős és csúszásgátlós talpú bakancsot.

• Legyen a közelben elsősegély-készlet.

• A hangfogóból, a vezetőlemezről, a fűrészláncról és más helyekről szikrák pattanhatnak el. Mindig tartson a közelben tűzoltó eszközöket és ásót az erdőtüzek elkerülésének érdekében. Biztonsági eszközök a terméken

• Feltétlenül végezzen rendszeres karbantartást a terméken.

• A termék élettartama így növelhető,

• a balesetveszély pedig csökken. Vizsgáltassa át rendszeresen a terméket márkakereskedésben vagy szakszervizben, ahol elvégzik a szükséges beállításokat, javításokat.

• Ne használja a terméket sérült biztonsági eszközökkel. Ha a termék megsérült, forduljon vele hivatalos szakszervizhez. Leállítókapcsoló Indítsa be a motort. Győződjön meg arról, hogy a motor leáll, amikor a leállítókapcsolót STOP helyzetbe állítja. A gázadagoló reteszének ellenőrzése

1. Győződjön meg arról, hogy amikor elengedi

a gázadagoló reteszét (A), a gázadagoló (B) alapjárati helyzetben rögzül. (ábra 35)

2. Nyomja le a gázadagoló reteszét (A) és győződjön

meg arról, hogy az visszatér az eredeti helyzetébe, miután felengedi.

3. Nyomja le a gázadagolót (B) és győződjön meg

arról, hogy az visszatér az eredeti helyzetébe, miután felengedi.

4. Indítsa be a motort és adjon teljes gázt.

5. Engedje el a gázadagolót és ellenőrizze, hogy

a fűrészlánc leáll-e.

6. Ha a fűrészlánc a gázadagoló alapjárati helyzetében

is forog, vizsgálja meg az alapjárat-beállító csavar helyzetét a karburátoron. Védőburkolat A védőburkolat megakadályozza, hogy a vágott tárgyat a kezelő irányába dobja ki a gép. A védőburkolat megakadályozza, a kezelő és a fűrészlánc közötti véletlen érintkezést is.

• Ellenőrizze, hogy olyan védőburkolatot használ-e, amelyet engedélyeztek ehhez a termékhez.

• Ne működtesse a terméket a védőburkolat nélkül.

• Ellenőrizze, hogy a védőburkolat sértetlen-e. Cserélje ki a védőburkolatot, ha elhasználódott vagy repedezett. Üzemanyaggal kapcsolatos biztonság

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket. Távolítsa el a nem kívánt üzemanyagot a termékről.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha olaj vagy üzemanyag került a termékre vagy Önre.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Körültekintően húzza meg a tanksapkát, különben tűz keletkezhet.

• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.

• Ne töltse túl üzemanyaggal a terméket.

658 - 015 - 26.07.2024• Ügyeljen arra, hogy ne forduljon elő szivárgás,

amikor a terméket vagy az üzemanyagtartályt mozgatja.

• Ne vigye olyan helyre a terméket vagy az üzemanyagtartályt, ahol nyílt láng, szikra vagy őrláng található. Győződjön meg arról, hogy a tárolás helyén nem található nyílt láng.

• Csak jóváhagyott tartályt használjon az üzemanyag szállítására vagy tárolására.

• Hosszú távú tárolás előtt ürítse ki az üzemanyagot a termékből. A lefejtett üzemanyag elhelyezésekor járjon el a hatályos helyi előírások szerint.

• Hosszú távú tárolás előtt tisztítsa meg a terméket.

• Húzza le a gyertyapipát, mielőtt a terméket elteszi, hogy a motor ne indulhasson be véletlenül. Biztonsági utasítások a karbantartáshoz

• Vegye ki a gyújtógyertyát, mielőtt karbantartást végezne a terméken, kivéve a karburátor beállítását.

• A termék minden szervizelését márkakereskedő végezze, kivéve az itt található feladatokat: Karbantartás201. oldalon

• Győződjön meg róla, hogy a gázadagoló kar elengedésekor a fűrészlánc leáll-e.

• A fogantyúkat tartsa szárazon, tisztán, olajtól vagy üzemanyag-keveréktől mentesen.

• Tartsa a sapkákat és egyéb rögzítőelemeket meghúzva.

• A nem jóváhagyott cserealkatrészek, valamint a biztonsági eszközök eltávolítása károsíthatja a terméket. A kezelő vagy a közelben állók sérülését is okozhatja. Csak az ajánlott tartozékokat és pótalkatrészeket használja. Ne végezzen módosításokat a terméken.

• A biztonságos és nagy teljesítményű működés érdekében tartsa a fűrészláncot élesen és tisztán.

• Kövesse a kenésre és tartozékcserére vonatkozó utasításokat.

• Ellenőrizze, hogy a termék sérülésmentes-e. Mielőtt a terméket ismét használatba venné, győződjön meg arról, hogy a védőburkolat és az egyéb elemek is megfelelően működnek. Keressen eltört vagy helytelenül igazított elemeket, illetve olyan elemeket, amelyek szabad mozgása akadályozott. Keressen további olyan pontokat, amelyek hatással lehetnek a termék használatára. Győződjön meg arról, hogy a termék beállítása megfelelő. A sérült védőburkolatokat és egyéb alkatrészeket csak márkakereskedő javíthatja vagy cserélheti, kivéve, ha erről a használati utasítás másképp rendelkezik.

• Ha nem használja a terméket, tartsa száraz helyen, valamint magasan, vagy más módon gyermekektől elzárva.

• A termék szállítása és tárolása során használjon szállítási védőtokot a termék mozgatásához.

• Ne használjon fáradt olajat. A fáradt olaj veszélyt jelenthet önre, valamint káros hatással lehet a termékre és a környezetre is. Összeszerelés FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket. A vezetőlemez és a fűrészlánc összeszerelése

1. A termék véletlen elindítását elkerülendő, vegye le

a gyertyapipát a gyújtógyertyáról az összeszerelés idejére.

2. Vegye le a vezetőlemezt rögzítő anyacsavarokat

és az orrkerék burkolatát. Távolítsa el a szállítóburkolatot (A). (ábra 36)

3. Helyezze a vezetőlemezt a lemezcsavarok fölé.

Helyezze a vezetőlemezt a leghátsó pozícióba. (ábra 37)

4. Vegyen fel láncfűrészes vágás ellen védő kesztyűt.

5. Emelje a fűrészláncot a csillagkerék fölé és helyezze

a vezetőlemez vájatába. Kezdje a vezetőlemez felső élén. (ábra 38)

6. A vágószemek fogai a vezetőlemez felső felén

7. Szerelje fel az orrkerék burkolatát, és helyezze

a láncfeszesség állító tüskéjét a vezetőlemezen lévő lyukba.

8. Ellenőrizze, hogy a fűrészlánc meghajtószemei

megfelelően illeszkednek-e a csillagkerékre. Ellenőrizze azt is, hogy a fűrészlánc megfelelően rögzült-e a vezetőlemez vájatában.

9. Ujjai segítségével szorítsa meg a vezetőlemez

10. Feszítse meg a fűrészláncot: csavarja a láncfeszítő

csavart az óramutató járásával egyező irányba a kombinált csavarkulcs segítségével. (ábra 39). Addig feszítse a fűrészláncot, amíg már nem lóg a vezetőlemez alatt, de még kézzel is könnyen tudja fordítani. (ábra 40)

11. Tartsa felfelé a vezetőlemez végét, és húzza

meg a vezetőlemez rögzítőanyáit a kombinációs csavarkulccsal. (ábra 41)

• Gyakran ellenőrizze a lánc feszességét új fűrészlánc felszerelése után egészen addig, amíg a láncot be nem járatta.

• Rendszeresen ellenőrizze a lánc feszességét. A megfelelő feszesség megfelelő vágási teljesítményt és hosszú élettartamot eredményez.

658 - 015 - 26.07.2024 197A láncfék alaphelyzetbe állítása

Amennyiben a tengelykapcsoló fedelét véletlenül úgy távolította el, hogy a láncfék bekapcsolt helyzetben volt, a láncféket ki kell oldani, hogy a tengelykapcsoló fedelét a tengelykapcsoló dob meghajlítása nélkül tudja felszerelni. VIGYÁZAT: A láncfék rugója feszes. A láncfék visszaállítása során körültekintően járjon el. Megjegyzés: A visszaállítási művelet során ne fogja a fékszalagot.

1. Igazítsa a vezetőlemezen lévő vájatokat, hogy

illeszkedjenek a fékforgató összekötőelemhez. (ábra 42)

2. A fék visszaállításához ütközésig forgassa el az

összekötőt az óramutató járásával egyező irányba. Az első összekötőnek lefelé elforgatott pozícióban kell lennie, amikor a láncfék ki van oldva. (ábra 43) (ábra 44) Üzemeltetés FIGYELMEZTETÉS: Olvassa el és értelmezze a biztonságról szóló fejezetet, mielőtt használni kezdené a terméket. Az üzemanyag használata VIGYÁZAT: A termékben kétütemű motor működik. Használjon üzemanyagként benzin és kétütemű motorolaj keverékét. Ügyeljen a megfelelő keverési arányra. A benzin és az olaj nem megfelelő aránya károsíthatja a motort. Az üzemanyag-keverék aránya A benzin és a kétütemű motorolaj üzemanyag- keverékének aránya 50:1 (2%). Benzin Kétütemű motorolaj 1 amerikai gallon 77 ml (2,6 oz) 1 angol gallon 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Keverék üzemanyag előállítása

1. Határozza meg a benzin és motorolaj helyes

mennyiségét (50:1 keverék). Egyszerre ne keverjen be több üzemanyagot, mint amit 30 nap alatt elhasznál. Lásd Az üzemanyag használata198. oldalon

2. Öntse a szükséges üzemanyag felét egy

túlcsordulásvédelemi szeleppel ellátott tiszta üzemanyagtartályba. VIGYÁZAT: Ne használjon olyan benzint, ami több mint 10% etanolt tartalmaz (E10). Ezzel kárt tehet a termékben. VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben. Megjegyzés: Használjon magasabb oktánszámú benzint, ha gyakran használja a terméket folyamatosan magas fordulatszámon.

3. Öntse a kétütemű motorolaj teljes mennyiségét az

üzemanyagtartályba. VIGYÁZAT: Mindig jó minőségű, léghűtéses kétütemű motorolajat használjon. Más olajok kárt tehetnek a termékben.

4. Rázza össze az üzemanyag-keveréket, hogy az

alkotóelemek összekeveredjenek.

5. Öntse a maradék benzint az üzemanyagtartályba.

6. Rázza össze az üzemanyag-keveréket, hogy az

alkotóelemek összekeveredjenek.

7. Töltse fel a termék üzemanyagtartályát az

üzemanyag-keverékkel. Lásd Az üzemanyag használata198. oldalon

Az üzemanyagtartály feltöltése

1. Ellenőrizze, hogy az üzemanyag-keverék megfelelő-

e, és azt, hogy a keverék túlcsordulásvédelmi szeleppel ellátott üzemanyagtartályban van-e.

2. Ha üzemanyag maradt a tartályban, távolítsa el és

szárítsa ki a tartályt.

3. A tanksapka körüli területet tisztítsa le.

4. Vegye le az üzemanyagtartály sapkáját.

5. Rázza össze maga előtt az üzemanyagtartályt, és

tankolja meg a gépet az üzemanyag-keverékkel.

6. Helyezze vissza az üzemanyagtartály sapkáját.

A fűrészlánc kenése A termék automatikus kenési rendszerrel rendelkezik. A fűrészlánc olajtartálya és az üzemanyagtartály úgy van kialakítva, hogy előbb fogyjon el az üzemanyag,

658 - 015 - 26.07.2024mint a fűrészláncot kenő olaj. E biztonsági funkció

megfelelő működéséhez a megfelelő lánckenő olajat kell használni, valamint be kell tartani az utasításokat.

1. Növényi láncolajat vagy hagyományos láncolajat

2. Gondoskodjon arról, hogy a láncolaj tartályának

sapkája körüli terület tiszta legyen.

3. Vegye le a lánckenő olaj tartályának sapkáját.

4. Töltse fel a láncolaj tartályát az ajánlott láncolajjal.

5. Tegye vissza a láncolaj tartályának sapkáját.

Indítás és leállítás A termék működtetése előtti teendők

• Vizsgálja át a terméket hiányzó, sérült, meglazult vagy elhasználódott alkatrészek tekintetében.

• Ellenőrizze az anyákat és csavarokat.

• Ellenőrizze a levegőszűrőt.

• Ellenőrizze a gázadagoló reteszének és a gázadagolónak a megfelelő működését.

• Ellenőrizze a leállító kapcsoló megfelelő működését.

• Ellenőrizze a terméket, nem szivárog-e belőle az üzemanyag.

• Ellenőrizze a fűrészlánc élességét és feszességét.

• Győződjön meg arról, hogy a termék azonnal leáll, amikor a láncféket aktiválják. Hideg motor indítása

1. Mozdítsa előre az első kézvédőt a láncfék

bekapcsolásához. (ábra 45)

2. Húzza ki teljesen a szívatókart. (ábra 46)

3. Nyomja meg 6-szer az üzemanyagpumpát. (ábra 47)

4. Nyomja a géptestet bal kézzel a talajnak.

5. Helyezze jobb lábát a hátsó fogantyúba.

6. Húzza meg lassan az indítókötelet jobb kézzel, amíg

némi ellenállást nem érez.

7. Húzza meg erőből az indítókötelet. (ábra 48)

VIGYÁZAT: Az indítózsinórt ne húzza ki ütközésig. Az indítózsinór kihúzását követően ne engedje el a zsinór fogantyúját. Engedje vissza lassan az indítózsinórt. Ha nem követi ezeket az utasításokat, a motor károsodhat. Megjegyzés: Ne húzza a gázadagolót a motor indítása közben.

8. Folytassa az indítózsinór húzását, amíg a motor be

nem indul vagy megpróbál beindulni (legfeljebb 5- ször húzza meg).

9. Ha indul a motor, vagy próbál indulni, nyomja

a szívatókart fél szívató állásba. (ábra 49)

10. Folytassa az indítási kísérleteket az indítózsinórral,

amíg a motor beindul.

11. Jobb kezével fogja meg a hátsó fogantyút, bal

kezével az elülső fogantyút. (ábra 50)

12. A láncfék kikapcsolásához azonnal húzza az első

kézvédőt hátra, az elülső fogantyú irányába. (ábra 51) Megjegyzés: A lánc mozogni kezd.

13. Működtesse a terméket 20-30 másodpercig

megnövelt alapjárati fordulatszámon.

14. Húzza meg a gázadagolót lassan, de teljesen 8-10

másodpercig, majd engedje el. (ábra 52)

15. Működtesse a terméket 10 másodpercig normál

alapjárati fordulatszámon.

16. Húzza meg a gázadagolót lassan, de teljesen

5 másodpercig a gyorsulás ellenőrzéséhez, majd engedje el.

17. Használja a terméket.

Meleg motor indítása

1. Mozdítsa előre az első kézvédőt a láncfék

2. Húzza ki teljesen a szívatókart.

3. Nyomja meg 6-szer az üzemanyagpumpát.

4. Nyomja be teljesen a szívatókart.

5. Nyomja a géptestet bal kézzel a talajnak.

6. Helyezze jobb lábát a hátsó fogantyúba.

7. Húzza meg lassan az indítókötelet jobb kézzel, amíg

némi ellenállást nem érez.

8. Húzza meg erőből az indítókötelet.

VIGYÁZAT: Az indítózsinórt ne húzza ki ütközésig. Az indítózsinór kihúzását követően ne engedje el a zsinór fogantyúját. Engedje vissza lassan az indítózsinórt. Ha nem követi ezeket az utasításokat, a motor károsodhat. Megjegyzés: Ne húzza a gázadagolót a motor indítása közben.

9. Húzza meg az indítózsinór fogantyúját, amíg a motor

10. Jobb kezével fogja meg a hátsó fogantyút, bal

kezével az elülső fogantyút.

11. A láncfék kikapcsolásához azonnal húzza az első

kézvédőt hátra, az elülső fogantyú irányába. Megjegyzés: A lánc mozogni kezd.

12. Várjon 10-15 másodpercig.

658 - 015 - 26.07.2024

19913. Enyhén húzza meg a gázadagolót a normál alapjárati fordulatszám beállításához.

14. Használja a terméket.

A motor beindítása forró üzemanyag mellett Ha a termék nem indul be, az üzemanyag túl forró lehet. Megjegyzés: Mindig új üzemanyagot használjon, és kerülje a használatot meleg időben.

1. Tegye a terméket hűvös helyre, közvetlen

2. Hagyja, hogy a termék legalább 20 percen át hűljön.

3. Nyomja meg az üzemanyagpumpát többször

egymás után 10-15 másodpercen át.

4. Kövesse a hideg motor indításának lépéseit. Lásd:

Hideg motor indítása199. oldalon

• A motor leállításához nyomja meg a leállítókapcsolót. Megjegyzés: A leállítókapcsoló magától visszaáll alaphelyzetbe. A rönktámasz használata A rönktámasz egy helyben tartja a fát vágás közben. A rönktámasz a motorház és a vezetőlemez között nyújt támaszt.

1. Helyezze a rönktámasz alsó részét a törési léc

megfelelő szélességéhez.

2. Az elülső fogantyút bal kézzel, a hátsó fogantyút

pedig jobb kézzel tartsa.

3. Vágjon, amíg el nem éri a törési léc megfelelő

szélességét. Megjegyzés: A törési léc vastagságának egyenletesnek kell lennie.

4. Vágja át az átmérő több mint felét, majd helyezze

a döntőéket a vágatba. Fák kivágása

1. Távolítsa el a fáról a szennyeződéseket, köveket,

laza kérget, szögeket és huzalokat.

2. Készítsen egy bevágást a dőlési irányra

merőlegesen, amelynek mérete a fa átmérőjének 1/3-a legyen. (ábra 53)

3. Készítse el az alacsonyabb vízszintes hajkvágást.

Ezzel elkerülheti a fűrészlánc vagy a vezetőlemez becsípődését a második bevágás elkészítésekor.

4. A hátsó döntővágás (X) legalább 50 mm-rel (2″)

magasabban legyen, mint a vízszintes hajkvágás. A hátsó döntővágás maradjon párhuzamos a vízszintes hajkvágással, hogy elég fa maradjon töréslépcsőnek. Ne vágja át a töréslépcsőt. A töréslépcső akadályozza meg, hogy a fa megcsavarodjon, és nem a megfelelő irányba dőljön. (ábra 54) (ábra 55)

5. Ahogyan a hátsó döntővágás a töréslépcsőhöz

közelít, a fa dőlni kezd. Győződjön meg arról, hogy a fa ki tud dőlni a helyes irányba, és nem fog hátralengeni, beszorítva ezzel a fűrészláncot. Ezt elkerülheti, ha abbahagyja a vágást a hátsó döntővágás befejezése előtt. Használjon fa-, műanyag vagy alumíniuméket a vágat felnyitására, és hagyja, hogy a fa a szükséges dőlési vonal mentén dőljön ki. (ábra 56)

6. Amikor a fa elkezd kidőlni, vegye ki a terméket

a vágásból, állítsa le a motort, tegye le a terméket, majd kövesse a korábban megtervezett távozási útvonalat. Figyeljen oda a leeső ágakra, és vigyázzon, hogy hová lép. (ábra 57) Fák ágazása

1. Tartsa a törzset a föld felett nagyobb ágak

2. A kisebb ágakat egyetlen vágással távolítsa el. (ábra

3. A feszülő ágakat lentről felfelé vágja le, hogy

elkerülhesse a fűrészlánc vagy a vezetőlemez becsípődését. Fák darabolása VIGYÁZAT: Ne hagyja, hogy a fűrészlánc a földhöz érjen.

• Ha a törzset a teljes hossz mentén alátámasztja, a törzs teteje felől kezdve indítsa el a vágást. (ábra 59)

• Ha a törzset csak az egyik végén támasztották alá, a törzs aljáról indulva vágja át a törzs átmérőjének 1/3-át. (ábra 60)

• Ha a törzset mindkét végén alátámasztották, a törzs teteje felől kezdve vágja át az átmérő 1/3-át. Fejezze be a vágást a törzs alsó 2/3-ának átvágásával, tehát az első vágás elérésével. (ábra 61)

• Ha lejtőn végez darabolást egy fatörzsön, mindig a törzs felett álljon a lejtőn. A törzs átvágása közben ügyeljen rá, hogy megőrizze uralmát a termék fölött, majd amikor már a vágás vége felé tart, szüntesse meg a nyomást, és közben fogja erősen a hátsó és az elülső fogantyút. (ábra 62)

FIGYELMEZTETÉS: A termék javítása vagy karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. Karbantartási ütemterv Feltétlenül tartsa be a karbantartási ütemtervet. Az intervallumok meghatározásakor a termék napi használatát feltételeztük. Ha nem használja a terméket naponta, az intervallumok eltérőek. Csak azt a karbantartási munkát végezze el, amire a kézikönyvben utasítást talál. A kézikönyvben nem található egyéb karbantartási munkákkal keresse fel a hivatalos szakszervizt. Napi karbantartás

• Tisztítsa meg a külső felületeket.

• Ellenőrizze a gázadagoló reteszének és az adagolónak a helyes működését.

• Tisztítsa le a láncféket, és ellenőrizze, hogy a fék megfelelően működik-e. (ábra 63)

• Ellenőrizze a láncfogó épségét. Ha a láncfogó sérült, cserélje. (ábra 64)

• Az egyenletes kopás érdekében minden nap fordítsa el a vezetőlemezt.

• Győződjön meg arról, hogy a vezetőlemez kenőjárata nincs-e eltömődve. (ábra 65)

• Tisztítsa meg a vezetőlemez vájatát. (ábra 66)

• Győződjön meg arról, hogy a vezetőlemez és a fűrészlánc elegendő olajhoz jut.

• Vizsgálja meg a fűrészláncot:

• keressen repedéseket a szegecseken és a hevedereken.

• keressen rendellenes kopást a szegecseken és a hevedereken.

• ellenőrizze, hogy megfelelő-e a feszesség. Ha szükséges, cserélje a fűrészláncot.

• Élezze meg a fűrészláncot. Lásd A fűrészlánc élezése202. oldalon

• Ellenőrizze, hogy a meghajtókerék nem túlságosan kopott-e. Ha szükséges, cserélje ki. (ábra 67)

• Tisztítsa meg az indító levegőbeömlő nyílását.

• Ellenőrizze, hogy az anyák és csavarok szorosan rögzülnek-e.

• Ellenőrizze a leállító kapcsoló helyes működését.

• Vizsgálja meg a motort, az üzemanyagtartályt és az üzemanyag-csővezetékeket, keressen szivárgást.

• Győződjön meg arról, hogy alapjáraton működő motor mellett a fűrészlánc nem forog-e. Heti karbantartás

• Ellenőrizze a hűtőrendszer helyes működését.

• Ellenőrizze az indító, az indítózsinór és a visszahúzórugó megfelelő működését.

• Ellenőrizze, hogy nem sérültek-e a rezgéscsillapító elemek. (ábra 68)

• Reszelje le az esetlegesen kialakult sorjákat a vezetőlemez széleiről.

• Tisztítsa meg, vagy cserélje ki a hangtompító szikrafogóját. (ábra 69)

• Tisztítsa meg a karburátor külső felületeit és a környezetét.

• Légszűrő tisztítása. Ha a légszűrő megsérült, vagy túl piszkos ahhoz, hogy megtisztítsák, cserélje le a légszűrőt. További információk: A levegőszűrő megtisztítása202. oldalon

• Ellenőrizze, hogy nem kopott-e el a láncfék fékszalagja. Cserélje a fékszalagot, ha a leginkább kopott részén vékonyabb 0,6 mm-nél. (ábra 70)

• Keressen kopást a tengelykapcsoló közepén, a tengelykapcsoló dobon és a tengelykapcsoló rugón.

• Tisztítsa meg a gyújtógyertyát. Ellenőrizze, hogy megfelelő-e a szikraköz. (ábra 71)

• Tisztítsa meg a karburátor külső felületeit és a környezetét.

• Ellenőrizze az üzemanyagszűrőt és az üzemanyag- vezetéket. Ha szükséges, cserélje ki.

• Ürítse ki a benzintartályt.

• Ürítse ki az olajtartályt.

• Ellenőrizze az összes kábelt és csatlakozót. Éves karbantartás

• Ellenőrizze a gyújtógyertyát.

• Tisztítsa meg a karburátor külső felületeit és a környezetét.

• Tisztítsa ki a hűtőrendszert.

• Ellenőrizze a szikrafogó hálót.

• Ellenőrizze az üzemanyagszűrőt.

• Ellenőrizze az üzemanyag-vezeték épségét.

658 - 015 - 26.07.2024

201• Ellenőrizze az összes kábelt és csatlakozót. Időszakos karbantartás

• 50 munkaóra után javíttassa meg vagy cseréltesse ki hivatalos szakszervizben a kipufogódobot.

• Végezzen karbantartást a gyújtógyertyán, ha:

• a motor teljesítménye alacsony.

• a motor indítása nehézkes.

• egyenetlen a motor alapjárata.

• Minden üzemanyagtöltés után ellenőrizze a fűrészlánc kenését. Lásd A fűrészlánc kenésének ellenőrzése203. oldalon

Az alapjárati fordulatszám beállítása Az alapjárati fordulatszám beállítása előtt gondoskodjon arról, hogy tiszta legyen a levegőszűrő és fel legyen szerelve a légszűrő fedél.

1. Fordítsa a T-vel jelölt alapjárat-beállító csavart

jobbra, amíg a fűrészlánc fordulni nem kezd.

2. Fordítsa a T-vel jelölt alapjárat-beállító csavart balra,

amíg a fűrészlánc meg nem áll.

3. Az alapjárati fordulatszámnak alacsonyabbnak

kell lennie a fűrészlánc forgásához szükséges fordulatszámnál. Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. A szikrafogó háló tisztítása

1. A szikrafogó háló tisztítását végezze drótkefével.

A gyújtógyertya karbantartása VIGYÁZAT: Használjon ajánlott típusú gyújtógyertyát. Az új gyertya egyezzen meg a gyártó által biztosított alkatrésszel. A nem megfelelő gyújtógyertya károsíthatja a terméket.

1. Ha a termék nehezen indul vagy nehezen

kezelhető, ellenőrizze, hogy nincs-e szennyeződés a gyújtógyertyán. A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

2. Tisztítsa meg a gyújtógyertyát, ha elszennyeződött.

Ellenőrizze, hogy megfelelő-e a szikraköz. (ábra 71)

3. Szükség esetén cserélje ki a gyújtógyertyát.

A levegőszűrő megtisztítása

1. Távolítsa el a levegőszűrő fedelét és a levegőszűrőt.

2. Meleg szappanos víz segítségével tisztítsa meg

a levegőszűrőt. A levegőszűrőt teljesen szárazon szerelje csak vissza.

3. Cserélje ki a levegőszűrőt, ha túlságosan

elszennyeződött a kitisztításához. Mindig cserélje ki a sérült levegőszűrőt. A fűrészlánc élezése A vágófej A lánc vágórészét vágószemnek nevezik, ez a vágófogból (A) és a mélységhatárolóból (B) áll. A vágásmélységet e két részegység magasságkülönbsége (C) határozza meg. (ábra 72) A vágófogak élezésekor négy fontos tényezőt kell szem előtt tartani:

• Reszelési szög. (ábra 73)

• Vágási szög. (ábra 74)

• Reszelőpozíció. (ábra 75)

• Hengeres reszelő átmérője. (ábra 76) A vágófogak élezése A vágófogakat hengeres reszelővel és reszelősablonnal élezze meg. A termékére szerelt fűrészlánchoz ajánlott reszelő- és sablonméretekkel kapcsolatban itt talál további információkat: A fűrészlánc reszelése és a fűrészlánc-kombinációk205. oldalon

1. Gondoskodjon a fűrészlánc megfelelő feszességéről.

A meglazult lánc elmozdulhat oldalirányba, ami megnehezítheti az élezést.

2. Először reszelje meg az egyik oldalon lévő összes

fogat. Reszelje meg a vágófogakat a belső oldalról, majd csökkentse a nyomást a visszahúzáskor.

3. Fordítsa meg a terméket, és reszelje meg a fogakat

4. A fogakat élezze azonos hosszúságúra. Amikor

a vágófogak hosszanti mérete 4 mm-re (5/32") csökken, az azt jelenti, hogy a fűrészlánc elhasználódott, és ki kell cserélni. (ábra 77) A mélységhatároló beállításának módosítása A mélységhatároló módosítása előtt élezze meg a vágófogakat. Lásd A vágófogak élezése202. oldalon

A vágófogak (A) élezésével a mélységhatároló (B) beállítása csökken. A vágási teljesítmény fenntartásához a mélységhatárolót az ajánlott magasságig vissza kell reszelni. A használt láncnak megfelelő mélységhatároló-beállítást a következő

658 - 015 - 26.07.2024segítségével találhatja meg:

A fűrészlánc reszelése és a fűrészlánc-kombinációk205. oldalon

(ábra 78) (ábra 79) Megjegyzés: Ez a javaslat feltételezi, hogy a vágófogak hossza nem csökken túlzott mértékben. Lapos reszelőt és mélységhatároló eszközt használjon a mélységhatároló beállításához.

1. Helyezze a mélységhatároló eszközt a fűrészlánc

fölé. A mélységhatároló használatával kapcsolatos tudnivalókat a mélységhatároló csomagolásán találja.

2. A laposreszelő használatával reszelje le

a mélységhatároló kiálló részéről a felesleget. A mélységhatároló távolsága akkor helyes, ha nem érez ellenállást, amikor a reszelőt végighúzza a sablonon. A fűrészlánc feszítése Megjegyzés: Bejáratási ideje alatt ellenőrizze az új fűrészláncok feszességét.

1. Lazítsa meg a vezetőlemez tengelykapcsoló-

fedelet tartó anyacsavarjait. Használja a kombinált csavarkulcsot. (ábra 80)

2. Húzza meg a vezetőlemez anyacsavarjait kézzel,

amilyen erősen csak tudja.

3. Emelje fel a vezetőlemez felső részét, és húzza ki

a fűrészláncot a láncfeszítő csavar megszorításával. Használja a kombinált csavarkulcsot. Szorítsa a fűrészláncot addig, amíg már nem lóg le a vezetőlemez alsó részén. (ábra 81)

4. Szorítsa meg a vezetőlemez anyacsavarjait

a kombinációs csavarkulccsal, és eközben emelje fel a vezetőlemez csúcsát. (ábra 82)

5. Győződjön meg arról, hogy szabadon tudja húzni

a fűrészláncot kézzel, és hogy a lánc nem lóg le. (ábra 83) A vágószerkezet kenése A fűrészlánc kenésének ellenőrzése Minden üzemanyagtöltés után ellenőrizze a fűrészlánc kenését.

1. Indítsa el a terméket, és hagyja járni 3/4 fordulaton.

Helyezze a vezetőlemez orrát világos színű felület felé, kb. 20 cm-es (8″) távolságra.

2. Körülbelül 1 perc járás után olajcsík jelenik meg

a világos felületen.

3. Ha nem lát olajcsíkot 1 perc után, tisztítsa meg

az olajcsatornát a vezetőlemezben. Tisztítsa meg a vezetőlemez szélének vájatát. Győződjön meg arról, hogy a vezetőlemez orrkereke szabadon fordul, és semmi sem dugítja el a kenőjáratot. Tisztítsa meg, és kenje át az orrkereket.

4. Indítsa el a terméket, és hagyja járni 3/4 fordulaton.

Helyezze a vezetőlemez orrát világos színű felület felé, kb. 20 cm-es (8″) távolságra.

5. Körülbelül 1 perc járás után olajcsík jelenik meg

a világos felületen.

6. Ha nem lát olajcsíkot 1 perc után, vegye fel

a kapcsolatot márkakereskedőjével. Szállítás

• A sérülések elkerülése érdekében szállításkor helyezze fel a szállítási védőtokot a vágófelszerelésre.

• Ügyeljen arra, hogy a termék ne mozdulhasson el, hogy szállítás közben ne veszhessen el üzemanyag, ne következhessen be kár vagy sérülés. Tárolás

• Mindig biztonságos helyen tárolja a terméket. A termékből szivárgó és gőzölgő anyagok szikrát érhetnek, vagy elektromos berendezésekből származó lángot, elektromos fűnyírót, reléket/ kapcsolókat, boilereket stb.

• Mindig megfelelő tartályban tárolja az üzemanyagot.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyag- és olajtartályt. Megfelelő módon gondoskodjon a használt folyadékokról.

• A sérülések elkerülése érdekében tároláskor helyezze fel a szállítási védőtokot a vágófelszerelésre.

• Tárolás előtt távolítsa el a gyertyapipát a gyújtógyertyáról és kapcsolja be a láncféket.

658 - 015 - 26.07.2024 203Műszaki adatok

Hengerfurat, Ø mm 39 Alapjárati fordulatszám, min.

(ford./perc) 2800–3200 Legnagyobb motorteljesítmény az ISO 7293 szerint, kW/hp @ min

(rpm) 1,4/1,9 @ 9000 Gyújtásrendszer

Gyújtógyertya Champion RCJ7Y, BRISK HQT-1R Elektródahézag, mm 0,5 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter/cm

0,28/280 Olajtartály űrtartalma, liter/cm

0,15/150 Olajszivattyú típusa Automata Tömeg Tömeg, kg 5,0 Zajkibocsátás

Hangteljesítményszint, dB(A)-ben mérve 113 Hangteljesítményszint, garantált, L

dB(A) 116 Zajszintek

Ekvivalens hangnyomásszint a felhasználó fülénél, dB(A)

Ekvivalens rezgésszintek, a hveq

4,4 Hátsó fogantyú, m/s

5,9 Fűrészlánc/vezetőlemez Csillagkerék típusa/fogak száma 0,375” Spur6

Használja mindig az előírt típusú gyújtógyertyát! Nem megfelelő gyújtógyertya használata komolyan károsít- hatja a hengert és a dugattyút.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás (LWA).

Az ekvivalens hangnyomásszintet az ISO 22868 értelmében a különböző hangnyomásszintek időhöz viszo- nyított összenergiájaként számítják ki, változó munkakörülmények között. Az ekvivalens hangnyomásszint tipikus statisztikai eloszlása 3 dB (A) szórást mutat.

Az ekvivalens rezgésszintet az ISO 22867 értelmében a rezgésszintek időhöz viszonyított összenergiájaként számítják ki, változó munkakörülmények között. Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1,5 m/s

tipikus statisztikus ingadozásával (szórásával) rendelkeznek. 204 658 - 015 - 26.07.2024120 Mark II A fűrészlánc sebessége m/s-ban, a maximális motorse- besség esetén.

Tartozékok Vezetőlemez és fűrészlánc kompozíciók Az alábbi vágófelszerelések a termékhez jóváhagyott tartozékok. Vezetőlemez Fűrészlánc Hossz, cm (hü- velyk) Osztás, mm (hü- velyk) Méret, mm (hü- velyk) Max. orrsugár Típus Meghajtószemek száma 35 (14) 9,52 (3/8) 1,3 (0,050) 7T Husqvarna S93G Husqvarna H37

40 (16) 9,52 (3/8) 56 45 (18) 9,52 (3/8) 62 A fűrészlánc reszelése és a fűrészlánc-kombinációk H37 5/32 hüvelyk/4,0

658 - 015 - 26.07.2024 205Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Benzines láncfűrész Márka Husqvarna Platform / Típus / Modell P02138HV munkaállvány, 120 Mark II Megjelölés 2024-es és újabb sorozatszámok. teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Szabályozás Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „kültéri zajkibocsátásra vonatkozó” 2011/65/EU „bizonyos veszélyes anyagok alkalmazásának korlátozásával kapcsolatos” Az alábbi harmonizált szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100:2010, EN ISO 11681-1:2022, EN ISO 14982:2009, EN IEC 63000:2018 A következő irányelvvel összhangban: 2000/14/EC, Annex V. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok204. oldalon

TÜV Rheinland LGA Products GmbH, bejelentett szervezet a gépekhez (0197 sz. bejelentés), Tillystraße 2 – -90431 Nürnberg, Németország; TÜV Rheinland EK- típusvizsgálatot végzett a gépekről szóló 2006/42/EK irányelv 12. cikkének 3b. pontja szerint. Az EK típusú bevizsgálásra vonatkozó tanúsítvány a IX. melléklettel összhangban a következő számot viseli: BM 50612495. A típusvizsgálati tanúsítvány a terméken jelzettek szerint minden gyártási helyre és országra érvényes. A szállított benzin láncfűrész megfelel az EC- típusvizsgálaton átesett példának. A Husqvarna AB képviseletében, SE-561 82 Huskvarna,
