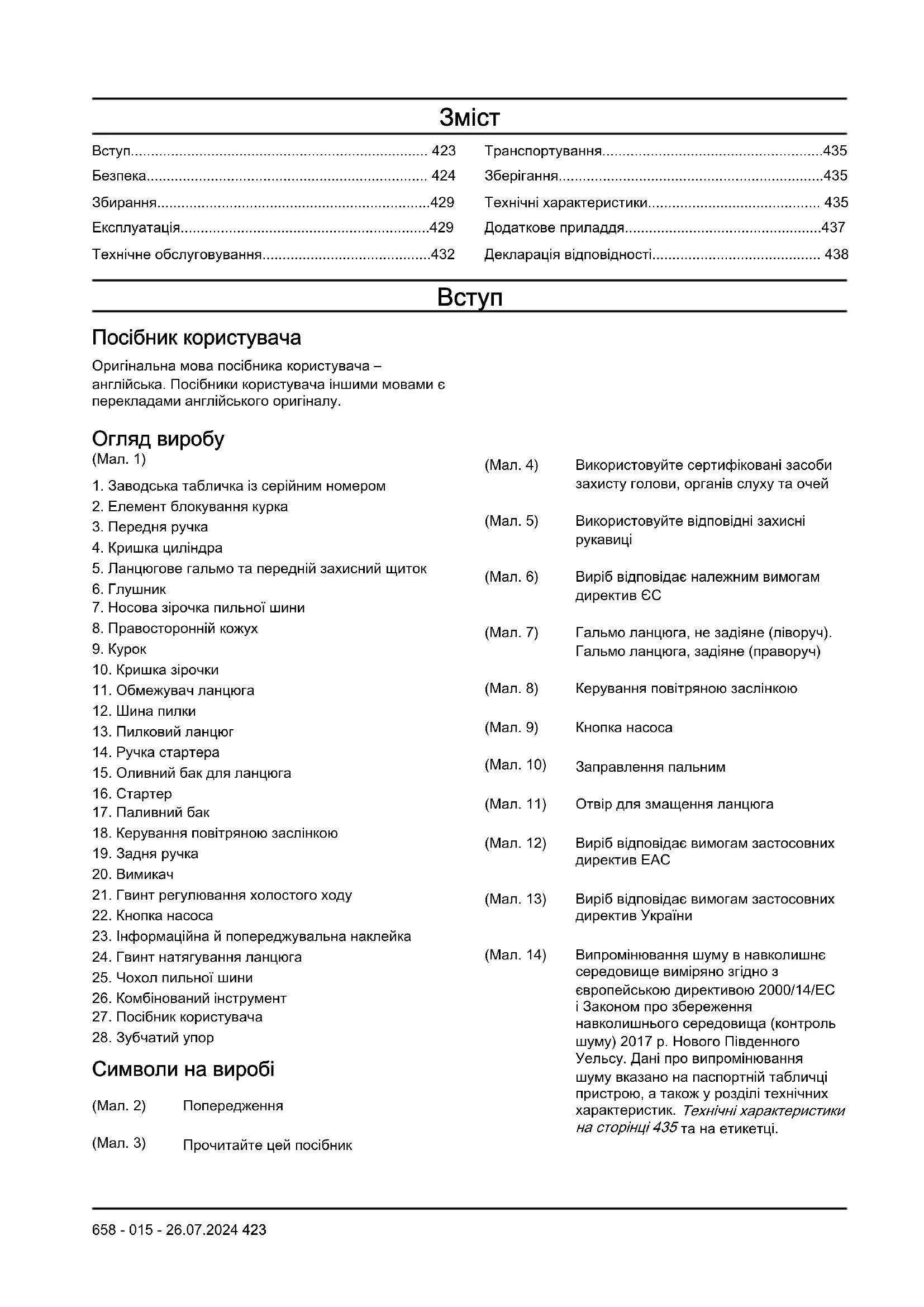

ПОСІБНИК КОРИСТУВАЧА 120 Mark II HUSQVARNA

Посібник користувача Оригінальна мова посібника користувача– англійська. Посібники користувача іншими мовами є перекладами англійського оригіналу. Огляд виробу (Мал. 1)

1. Заводська табличка із серійним номером

2. Елемент блокування курка

5. Ланцюгове гальмо та передній захисний щиток

7. Носова зірочка пильної шини

8. Правосторонній кожух

11. Обмежувач ланцюга

15. Оливний бак для ланцюга

18. Керування повітряною заслінкою

21. Гвинт регулювання холостого ходу

23. Інформаційна й попереджувальна наклейка

24. Гвинт натягування ланцюга

25. Чохол пильної шини

26. Комбінований інструмент

27. Посібник користувача

Символи на виробі (Мал. 2) Попередження (Мал. 3) Прочитайте цей посібник (Мал. 4) Використовуйте сертифіковані засоби захисту голови, органів слуху та очей (Мал. 5) Використовуйте відповідні захисні

(Мал. 6) Виріб відповідає належним вимогам директив ЄС (Мал. 7) Гальмо ланцюга, не задіяне (ліворуч). Гальмо ланцюга, задіяне (праворуч) (Мал. 8) Керування повітряною заслінкою (Мал. 9) Кнопка насоса (Мал. 10) Заправлення пальним (Мал. 11) Отвір для змащення ланцюга (Мал. 12) Виріб відповідає вимогам застосовних директив EAC (Мал. 13) Виріб відповідає вимогам застосовних директив України (Мал. 14) Випромінювання шуму в навколишнє середовище виміряно згідно з європейською директивою 2000/14/EC і Законом про збереження навколишнього середовища (контроль шуму) 2017р. Нового Південного Уельсу. Дані про випромінювання шуму вказано на паспортній табличці пристрою, а також у розділі технічних характеристик. Технічні характеристики на сторінці 435 та на етикетці.

658 - 015 - 26.07.2024 423(Мал. 15)

Міцно тримайте виріб обома руками (Мал. 16) Під час роботи не тримайте виріб однією рукою (Мал. 17) Уникайте контакту з верхньою частиною пильної шини (Мал. 18) Остерігайтеся віддачі (Мал. 19) Виріб відповідає вимогам застосовних директив Австралії й Нової Зеландії про електромагнітну сумісність Зверніть увагу: Інші позначення на виробі відповідають вимогам спеціальних сертифікатів для інших торгових зон. Відповідальність за якість

Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів, якщо:

виріб було неправильно відремонтовано;

виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Визначення, наведені нижче, пояснюють рівень серйозності кожного сигнального слова. ПОПЕРЕДЖЕННЯ: Небезпека травми для людини. УВАГА: Небезпека пошкодження

Зверніть увагу: Ця інформація спрощує використання виробу. Загальні правила техніки безпеки

• Використовуйте виріб правильно. Неправильне використання може призвести до травм або смерті. Використовуйте виріб лише для завдань, перелічених у цьому посібнику. Забороняється використовувати виріб для інших завдань.

• Уважно прочитайте інструкції, наведені в цьому посібнику, і дотримуйтеся їх. Дотримуйтеся інструкцій, зазначених на попереджувальних знаках і в правилах техніки безпеки. Недотримання оператором інструкцій, зазначених на попереджувальних знаках і в правилах техніки безпеки, може призвести до травм, пошкоджень або смерті.

• Не викидайте цей посібник. Користуйтеся інструкціями для монтажу, експлуатації й підтримки виробу в задовільному стані. Користуйтеся інструкціями для правильного встановлення насадок і приладдя. Використовуйте лише сертифіковані насадки й

• Не користуйтеся пошкодженим виробом. Дотримуйтеся графіка технічного обслуговування. Виконуйте лише те обслуговування, для якого наведені інструкції в цьому посібнику. Все інше обслуговування повинне виконуватися в авторизованому сервісному центрі.

• Цей посібник не включає всі ситуації, що можуть статися під час використання виробу. Будьте обережні й дотримуйтеся здорового глузду. Не експлуатуйте виріб і не виконуйте технічне обслуговування в разі, якщо ви не можете розібратися в поточній ситуації. Детальнішу інформацію можна дізнатися в експерта з 424 658 - 015 - 26.07.2024продукції, вашого дилера, центрі обслуговування або в авторизованому сервісному центрі.

• Перед монтажем, зберіганням або технічним обслуговуванням необхідно виймати свічку запалювання.

• Не використовуйте виріб у разі зміни його початкових технічних характеристик. Не замінюйте деталі виробу без дозволу виробника. Використовуйте лише сертифіковані виробником деталі. Неправильне технічне обслуговування може призвести до травм або смерті.

• Не вдихайте вихлопні гази двигуна. Вдихання вихлопних газів, випарів оливи для ланцюга й тирси протягом довгого часу може становити ризик для здоров’я.

• Не вмикайте виріб у приміщенні чи біля легкозаймистих матеріалів. Вихлопні гази мають високу температуру й можуть містити іскри, від яких можливе загоряння. Недостатнє провітрювання може призвести до травм або смерті внаслідок удушення чи отруєння монооксидом вуглецю.

• Під час роботи цього виробу утворюється електромагнітне поле. Електромагнітне поле може пошкодити медичні імплантати. Перш ніж працювати з цим приладом, проконсультуйтеся з лікарем і виробником медичного імплантату.

• Не дозволяйте дітям використовувати виріб.

• Не дозволяйте використовувати прилад особам, що не ознайомилися з інструкціями.

• Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, які використовують виріб. Біля виробу, що працює, має завжди перебувати відповідальна доросла

• Зачиняйте виріб у місці, куди не зможуть отримати доступ діти та особи без належної підготовки.

• З під виробу можуть викидатися предмети, що може призвести до травм. Для зменшення ризику травм або смерті дотримуйтеся правил техніки

• Не відходьте далеко від працюючого виробу. Зупиніть двигун і переконайтеся, що ланцюг не обертається.

• Відповідальність за нещасний випадок несе

• Перед використанням виробу переконайтеся, що його деталі не мають пошкоджень.

• Дотримуйтеся державного й місцевого законодавства. Норми законодавства можуть забороняти або обмежувати використання виробу в деяких умовах.

• Завжди виконуйте технічне обслуговування. Використовуйте лише схвалені змінні компоненти, не видаляйте й не змінюйте запобіжні пристрої. Це може призвести до збільшення часу зупинки гальма ланцюга й посилення віддачі. Правила техніки безпеки під час використання виробу

• Тривала або регулярна робота з виробом може призвести до синдрому білих пальців або інших хвороб через вібрацію. У разі тривалої або регулярної експлуатації виробу перевіряйте стан рук та пальців. Якщо колір рук або пальців змінився, ви відчуваєте в них біль, поколювання або оніміння, припиніть роботу та негайно зверніться до лікаря.

• Перед використанням виробу переконайтеся, що його повністю зібрано.

• З-під виробу можуть викидатися предмети, що може призвести до пошкодження очей. Під час експлуатації виробу завжди користуйтеся відповідними засобами захисту очей.

• Під час роботи не підпускайте сторонніх осіб, дітей і тварин.

• Не використовуйте виріб, якщо в робочій зоні знаходяться люди. Якщо хтось зайшов у робочу зону, негайно зупиніть виріб. (Мал. 20)

• Завжди контролюйте положення виробу.

• Під час роботи виріб слід тримати обома руками. Не працюйте з виробом, тримаючи його однією рукою. Це може призвести до серйозної травми оператора, робітників чи сторонніх осіб.

• Тримайте передню ручку лівою рукою, а задню— правою. Тримайте виріб праворуч. (Мал. 21)

• Не використовуйте виріб, якщо ви втомлені, хворі чи перебуваєте під впливом алкоголю або інших наркотичних речовин.

• Не використовуйте виріб, якщо немає змоги отримати допомогу в разі нещасного випадку. Перед початком експлуатації виробу повідомте про це всіх присутніх.

• Не обертайтеся разом із виробом, доки не переконаєтеся, що люди або тварини знаходяться в безпечній зоні.

• Перед початком роботи приберіть усе зайве з робочої ділянки. Якщо ланцюг натрапить на якийсь предмет, він може відлетіти й призвести до травм або пошкоджень. Зайві предмети можуть намотатися на ланцюг і призвести до пошкоджень.

• Не користуйтеся виробом у погану погоду, наприклад у разі туману, дощу, сильного вітру, якщо є ризик виникнення блискавки або за інших несприятливих погодних умов. Погана погода може спричинити небезпечні умови роботи, як-от слизькі поверхні.

• Упевніться, що ви можете вільно переміщатися та працювати, зберігаючи стабільне положення.

• Переконайтеся, що під час використання виробу ви не впадете. Не нахиляйтеся під час роботи з

425• Завжди тримайте виріб обома руками. Тримайте передню ручку лівою рукою, а задню— правою. Тримайте виріб праворуч.

• Якщо в момент запуску двигуна важіль заслінки встановлено в закрите положення, ланцюг пилки почне обертатися.

• Перед переміщенням виробу зупиняйте двигун.

• Не кладіть працюючий виріб на землю.

• Перш ніж видалити сторонні матеріали з виробу, зупиніть двигун. Дочекайтеся зупинки ланцюга перед тим, як ви або ваш помічник почнете прибирати зрізаний матеріал.

• Заборонено користуватися виробом на дереві. Використання виробу на дереві може призвести до травмування. (Мал. 22)

• Під час запуску виробу гальмо ланцюга має бути задіяне, адже це зменшує ризик торкання ланцюга пилки. (Мал. 23)

• Віддача може стати причиною серйозних травм або смерті оператора чи сторонніх осіб. Щоб зменшити ризик, ви повинні знати причини віддачі та як запобігти їх виникненню.

• Дотримуйтесь усіх інструкцій із безпеки для зменшення ризику віддачі й інших чинників, які можуть спричинити серйозні травми або смерть.

• Регулярно регулюйте натяг ланцюга пилки, щоб він не послаблювався. Ненатягнутий ланцюг пилки може зіскочити та спричинити серйозні або смертельні травми.

• Завжди дотримуйтеся правильної процедури звалювання дерев. Інакше це може призвести до травмування, пошкодження ліній електроживлення чи майна.

• Оператор має знаходитися вище по схилу від дерева, оскільки звалене дерево, імовірно, покотиться або зісковзне вниз після повалення. (Мал. 24)

• Сплануйте й підготуйте шлях відходу до того, як почнете роботу. Шлях відходу має пролягати під кутом приблизно 135градусів від напряму

• 3. Напрям падіння (Мал. 25)

• Перед переміщенням виробу завжди зупиняйте

• Переконайтеся, що ви міцно стоїте на ногах і рівномірно розподіляєте свою вагу. (Мал. 26)

• Використовуйте виріб, тільки коли стоїте на твердій поверхні. Використання виробу на нестійкій поверхні може призвести до серйозних травм або загибелі оператора чи інших осіб. Не працюйте з виробом із драбини чи на дереві. (Мал. 27) Відскакування, зісковзування, підстрибування й падіння На безпечне керування виробом можуть впливати різні сили.

• Зісковзування– швидкий рух або ковзання пильної шини вздовж дерева.

• Підстрибування виникає, коли пильна шина відривається від дерева та торкається його знову

• Падіння– падіння виробу після виконання розрізу. Це може призвести до контакту ланцюга, що рухається, із частиною тіла чи іншими предметами й спричинити травми або пошкодження.

• Відскакування– рух пильної шини у зворотному напрямку, угору чи різко вперед після контакту з предметом. Відскакування також відбувається, коли деревина заклинює й защемляє ланцюг пилки під час різання. Причиною втрати контролю може бути торкання виробом якогось предмета в

• Обертальне відскакування виникає, коли ланцюг у русі торкається предмета у верхній частині пильної шини. Це може призвести до заглиблення ланцюга в предмет і його негайної зупинки. У результаті виникає швидка зворотна реакція й пильна шина рухається вгору у зворотному напрямку, до

• Відскакування через защемлення виникає, коли ланцюг пилки різко зупиняється під час різання. Деревина заклинює й защемляє ланцюг пилки, що рухається, уздовж верхньої частини пильної шини. Раптова зупинка ланцюга змінює напрямок сили інерції й призводить до руху виробу в напрямку, протилежному до напрямку обертання ланцюга. Виріб рухається у зворотному напрямку, до оператора. (Мал. 31)

• Затягування виникає, коли ланцюг, що рухається, торкається якогось предмета в деревині вздовж нижньої частини пильної шини й ланцюг пилки різко зупиняється. Внаслідок раптової зупинки виріб рухається вперед, від оператора, що може легко призвести до втрати контролю над виробом. (Мал. 32)

658 - 015 - 26.07.2024Переконайтеся, що ви зрозуміли принцип дії різних

сил та як їх попередити, перш ніж працювати з

Як попередити відскакування, зісковзування, підстрибування й падіння

• Міцно тримайте виріб, коли двигун працює. Права рука має бути на задній ручці, ліва– на передній. Міцно охоплюйте ручки усіма пальцями. Не відпускайте виріб.

• Тримайте виріб під контролем під час різання й після того, як дерево впаде на землю. Утримуйте виріб, щоб він не впав під дією власної ваги після завершення різання. (Мал. 33)

• Переконайтеся, що на робочій ділянці немає перешкод. Слідкуйте, щоб передня частина пильної шини не торкалася стовбура, гілок чи інших перешкод під час роботи.

• Виконуйте різання з високою частотою обертання

• Не тягніться, щоб виконати різання, і не ріжте на рівні вище плеча. (Мал. 34)

• Технічне обслуговування та нагострювання ланцюга слід виконувати згідно з інструкціями

• За необхідності заміни пильної шини або ланцюга пилки слід установлювати лише деталі, зазначені виробником. Встановлення неналежних пильних шин і ланцюгів може призвести до розриву ланцюга та/ або до віддачі.

• Небезпека відскакування збільшується, якщо глибиномір встановлено надто високо. Засоби індивідуального захисту

• Під час експлуатації виробу завжди використовуйте відповідні засоби індивідуального захисту. Засоби індивідуального захисту не усувають повністю ризик отримання травм. Засоби індивідуального захисту знижують рівень пошкоджень у разі нещасного випадку.

• Зазвичай одяг повинен щільно облягати тіло та не обмежувати рухів.

• Використовуйте затверджений захисний шолом.

• Під час експлуатації виробу завжди користуйтеся відповідними засобами захисту органів слуху. Тривалий вплив шуму може призвести до втрати

• Щоб зменшити небезпеку травми від предметів, що відлітають, використовуйте захисні окуляри або захисну маску. Під час роботи з виробом від нього можуть швидко відлітати такі предмети, як тирса, невеликі шматки деревини тощо. Це може призвести до серйозної травми, особливо травми

• Використовуйте рукавиці із захистом від ланцюгових пилок.

• Використовуйте штани із захистом від ланцюгових пилок.

• Використовуйте черевики із захистом від ланцюгових пилок, зі сталевими носками й неслизькою підошвою.

• Переконайтеся, що поряд є набір засобів для надання першої медичної допомоги.

• Від глушника, пильної шини, ланцюга пилки чи інших деталей можуть відлітати іскри. Поблизу завжди мають бути засоби гасіння пожежі й лопата для запобігання лісовим пожежам. Захисні засоби на пристрої

• Переконайтеся, що технічне обслуговування виробу проводиться регулярно.

• Строк служби виробу збільшується.

• Небезпека виникнення нещасних випадків зменшується. Регулярний огляд, регулювання або ремонт виробу повинен проводитися авторизованим дилером або сервісним центром.

• Не використовуйте виріб з пошкодженим захисним спорядженням. У разі пошкодження виробу, зверніться до авторизованого сервісного

Запустіть двигун. Переконайтеся, що двигун вимикається, коли ви переводите вимикач у позицію

Перевірка елемента блокування курка газу

1. Переконайтеся, що курок (B) зафіксований у

положенні для холостої роботи, після чого можна відпустити елемент блокування курка (A). (Мал. 35)

2. Натисніть на елемент блокування курка (A)

й переконайтеся, що він повертається до початкового положення, коли ви відпускаєте його.

3. Натисніть на курок (В) і переконайтеся, що він

повертається до початкового положення, коли ви відпускаєте його.

4. Запустіть двигун і доведіть його до максимальної

5. Відпустіть курок і перевірте, чи зупинився ланцюг

6. Якщо ланцюг пилки обертається, коли двигун

працює на холостому ходу, огляньте гвинт регулювання холостого ходу карбюратора. Захисний кожух Кожухи захищають від викидання предметів у напрямку оператора. Кожух також захищає оператора від випадкового контакту з ланцюгом

• Переконайтеся, що захисний кожух підходить до

427• Не використовуйте виріб без захисного кожуха.

• Перевірте захисний кожух на відсутність пошкоджень. Замініть захисний кожух, якщо він зношений або пошкоджений. Заходи безпеки при заправці палива

• Не запускайте виріб, якщо на ньому залишилося пальне або моторна олива. Приберіть непотрібне пальне/оливу та дайте виробу просохнути. Приберіть непотрібне пальне з виробу.

• Якщо ви пролили пальне на свій одяг, негайно переодягніться.

• Не допускайте потрапляння пального на тіло, адже це може призвести до травм. Для видалення пального, що потрапило на тіло, використовуйте мило та воду.

• Не запускайте двигун у разі потрапляння оливи або пального на виріб або тіло.

• Не запускайте виріб у разі наявності протікання у двигуні. Регулярно перевіряйте двигун на протікання.

• Будьте обережні при поводженні з пальним. Пальне є легкозаймистою речовиною, а його пари вибухонебезпечні та можуть призвести до травм або смерті.

• Не вдихайте вихлопні гази, це може призвести до травм. Забезпечте належне провітрювання.

• Не паліть біля пального або двигуна.

• Не кладіть біля пального або двигуна теплі

• Не доливайте пальне в працюючий виріб.

• Перед заправленням переконайтеся, що двигун

• Перед заправленням повільно відкрийте кришку паливного бака, обережно зменшивши тиск.

• Не заправляйте виріб у приміщенні. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Обережно затягуйте кришку паливного бака, адже існує ризик виникнення пожежі.

• Перед запуском пересуньте виріб на 3м від місця, де ви заправляли його.

• Не заливайте в паливний бак занадто багато

• Переконайтеся у відсутності ризику протікань під час переміщення виробу або ємності для

• Не залишайте виріб або ємність для пального біля відкритого вогню, джерела іскор або запальника. Переконайтеся, що в зоні зберігання відсутні джерела відкритого вогню.

• Під час переміщення або зберігання палива користуйтеся лише сертифікованими ємностями.

• Спустошуйте паливний бак перед тривалим зберіганням. Дотримуйтеся місцевого законодавства щодо утилізації пального.

• Очищуйте виріб перед тривалим зберіганням.

• Щоб двигун випадково не запустився, перед зберіганням необхідно зняти кабель свічки запалювання. Правила техніки безпеки під час обслуговування

• Перед виконанням технічного обслуговування виробу, за виключенням регулювання карбюратора, від’єднуйте свічку запалювання.

• Усі роботи з обслуговування, за виключенням зазначених на Технічне обслуговування на сторінці 432 , має виконувати уповноважений

• Відпускаючи курок газу, переконайтеся, що ланцюг пилки зупинений.

• Слідкуйте, щоб ручки залишалися сухими, чистими й незабрудненими оливою або паливною

• Кришки й кріплення мають бути надійно затягнуті.

• Використання незатверджених замінних частин і відсутність механізмів безпеки може призвести до пошкодження виробу. Це може також призвести до травмування оператора чи сторонніх осіб. Використовуйте лише рекомендовані аксесуари й запчастини. Не змінюйте виріб.

• Для безпечної роботи й високої ефективності ланцюг пилки має бути гострим і чистим.

• Дотримуйтеся інструкцій щодо змащування й заміни аксесуарів.

• Перевіряйте виріб на наявність пошкоджених деталей. Перед подальшим використанням виробу переконайтеся, що пошкоджений захисний кожух чи деталь працює належним чином. Оглядайте виріб на наявність зламаних чи неправильно підігнаних деталей і деталей, що рухаються не достатньо вільно. Переконайтеся, що виріб у гарному стані й ніщо не може вплинути на його роботу. Переконайтеся, що виріб правильно встановлено. Захисний кожух чи іншу пошкоджену деталь має відремонтувати чи замінити уповноважений дилер, якщо інше не зазначено в посібнику користувача.

• Зберігайте виріб у сухому місці, яке закривається або знаходиться на висоті, щоб туди не могли дістатися діти.

• Під час транспортування чи зберігання виробу для його переміщення використовуйте захисний кожух для транспортування або чохол.

• Не використовуйте відпрацьовану оливу. Відпрацьована олива може завдати шкоди здоров’ю чи навколишньому середовищу й призвести до пошкодження виробу.

658 - 015 - 26.07.2024Збирання

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу уважно прочитайте розділ про правила техніки безпеки. Збирання пильної шини й ланцюга

1. Щоб попередити ненавмисний запуск, зніміть

ковпак зі свічки запалювання перед збиранням.

2. Відгвинтіть гайки шини й зніміть кришку зірочки.

Зніміть запобіжник для транспортування (A). (Мал. 36)

3. Установіть пильну шину над болтами шини.

Установіть пильну шину в максимальне заднє положення. (Мал. 37)

4. Надягніть рукавиці із захистом від ланцюгової

5. Підніміть ланцюг пилки над приводною зірочкою й

зчепіть його в канавці на пильній шині. Починайте з верхнього краю пильної шини. (Мал. 38)

6. Переконайтеся, що краї різальних ланок на

верхньому краї пильної шини спрямовані вперед.

7. Установіть кришку зірочки й уставте шип

натягування ланцюга в отвір на пильній шині.

8. Переконайтеся, що приводні ланки ланцюга

пилки правильно розташовані на приводній зірочці. Також переконайтеся, що ланцюг пилки правильно зчеплено в канавці на пильній шині.

9. Затягніть гайки пильної шини пальцями.

10. Натягніть ланцюг пилки, повернувши гвинт

натягування ланцюга за годинниковою стрілкою гайковим воротком. (Мал. 39). Натягуйте ланцюг пилки, доки провисання під пильною шиною не зникне, але ви все ще зможете повертати ланцюг рукою. (Мал. 40)

11. Підніміть кінець пильної шини й затягніть гайки

шини за допомогою комбінованого ключа. (Мал. 41)

• Після збирання нового ланцюга пилки слід часто перевіряти його натяг, доки ланцюг не буде встановлено належним чином.

• Регулярно перевіряйте натяг ланцюга. Правильний натяг ланцюга забезпечує високу продуктивність різання й тривалий строк

Скидання ланцюгового гальма Якщо кришку зчеплення було випадково знято за заблокованого гальма ланцюга, гальмо необхідно розблокувати, щоб кришку зчеплення можна було встановити без кріплення до барабана зчеплення. УВАГА: пружина гальма ланцюга знаходиться під тиском. Будьте обережні, скидаючи гальмо ланцюга. Зверніть увагу: Не тримайте гальмівну стрічку, скидаючи гальмо.

1. Розташуйте виїмки на шинному інструменті таким

чином, щоб вони збіглися з обертальною ланкою гальма. (Мал. 42)

2. Для скидання гальма поверніть ланку за

годинниковою стрілкою, доки вона не зупиниться. Коли гальмо розблокується, передня ланка буде повернутою вниз. (Мал. 43) (Мал. 44) Експлуатація ПОПЕРЕДЖЕННЯ: Перед використанням виробу уважно прочитайте розділ про правила техніки

Використання палива УВАГА: Цей виріб оснащений двотактним двигуном. Використовуйте суміш бензину та моторної оливи для двотактних двигунів. Для суміші використовуйте правильну кількість оливи. Невірне співвідношення бензину та оливи може призвести до пошкодження двигуна. Пропорції компонентів паливної суміші Співвідношення бензину й моторної оливи для двотактних двигунів у паливній суміші складає 50:1 (2%). Бензиновий двигун Двотактна моторна оли-

1 амер. гал. 77мл (2,6унції) 1 брит. гал. 95мл (3,2унції)

658 - 015 - 26.07.2024 429Бензиновий двигун Двотактна моторна оли-

5л 100мл (3,4 унції) Створення паливної суміші

1. Визначте правильний об’єм бензину й моторної

оливи (пропорції змішування 50:1). Не змішуйте об’єм суміші, яку не зможете використати протягом 30 днів. Див. Використання палива на сторінці 429

2. Влийте половину об’єму бензину в чистий

паливний бак із клапаном запобігання витоку. УВАГА: Не використовуйте бензин із концентрацією етанолу більше 10% (E10). Це може призвести до пошкодження виробу. УВАГА: Не використовуйте бензин із октановим числом нижче 90 RON (87 AKI). Це може призвести до пошкодження виробу. Зверніть увагу: У разі частого використання виробу з високою частотою обертання двигуна, необхідно використовувати бензин з вищим октановим числом.

3. Влийте всю необхідну моторну оливу для

двотактних двигунів у паливний бак.

Завжди використовуйте моторну оливу для двотактних двигунів високої якості з повітряним охолодженням. Використання інших олив може призвести до пошкодження

4. Збовтайте паливну суміш для змішування

5. Влийте решту бензину в паливний бак.

6. Збовтайте паливну суміш для змішування

7. Заправте паливний бак виробу паливною

сумішшю. Див. Використання палива на сторінці

Заправлення паливного бака

1. Переконайтеся, що паливна суміш правильна

й що вона знаходиться в паливному баку з клапаном запобігання витоку.

2. Якщо на баку є паливо, витріть його й дайте баку

3. Переконайтеся, що область навколо кришки

паливного бака чиста.

4. Зніміть кришку паливного бака.

5. Перед додаванням паливної суміші в паливний

бак збовтайте ємність з паливом.

6. Закрийте паливний бак кришкою.

Змащування ланцюга пили Виріб обладнано системою автоматичного змащування. Бак для оливи ланцюга пилки й паливний бак спроектовані так, що спочатку витікає паливо, а потім олива для ланцюга пилки. Цей захід безпеки потребує використання правильної оливи для ланцюга та дотримання всіх інструкцій.

1. Використовуйте рослинну олію або стандартну

2. Поверхня біля кришки бака для оливи ланцюга

пилки має бути чистою.

3. Зніміть кришку бака для оливи ланцюга пилки.

4. Залийте в бак для оливи ланцюга пилки

рекомендовану оливу для ланцюга.

5. Закрийте бак для оливи ланцюга пилки кришкою.

Запуск і зупинення роботи Дії перед початком роботи з виробом

• Перевірте наявність деталей виробу та переконайтеся, що вони не пошкоджені, не розхитані і не зношені.

• Перевірте гайки, гвинти та болти.

• Перевірте повітряний фільтр.

• Перевірте правильність роботи елемента блокування курка газу та керування газом.

• Перевірте правильність роботи вимикача.

• Перевірте виріб на наявність витоків палива.

• Перевірте гостроту й натяг ланцюга пилки.

• Переконайтеся, що виріб негайно зупиняється після активації гальма ланцюга. Запуск холодного двигуна

1. Посуньте передній захисний щиток уперед, щоб

задіяти гальмо ланцюга. (Мал. 45)

2. Повністю витягніть важіль заслінки назовні. (Мал.

3. Натисніть кнопку продувки повітрям 6разів. (Мал.

4. Лівою рукою притисніть корпус виробу до землі.

5. Вставте праву ногу в задню ручку.

6. Повільно потягніть рукоятку стартера правою

рукою, доки не відчуєте опір.

7. Сильно потягніть рукоятку стартера. (Мал. 48)

Не тягніть трос стартера, доки виріб не зупиниться. Не відпускайте трос стартера, коли він повністю витягнутий. Відпускайте трос стартера повільно. Невиконання 430 658 - 015 - 26.07.2024цих інструкцій може призвести до пошкодження двигуна. Зверніть увагу: Не тягніть курок газу, коли запускаєте двигун.

8. Продовжуйте тягнути рукоятку стартера доки

двигун не запуститься або не намагатиметься запуститися (потягніть не більше п’яти разів).

9. Якщо двигун запускається або намагається

запуститися, натисніть на важіль заслінки, щоб перевести його у наполовину відкрите положення. (Мал. 49)

10. Продовжуйте тягнути доки двигун не запуститься.

11. Тримайте задню ручку правою рукою, а

передню– лівою. (Мал. 50)

12. Одразу потягніть передній захисний щиток назад,

у напрямку передньої ручки, щоб вимкнути гальмо ланцюга. (Мал. 51) Зверніть увагу: Ланцюг почне рухатись.

13. Запустіть виріб на 20–30 секунд на високій

швидкості холостого ходу.

14. Повільно відтягніть курок газу до крайнього

положення на 8–10секунд, після чого відпустіть його. (Мал. 52)

15. Виріб має працювати на нормальній швидкості

холостого ходу впродовж 10секунд.

16. Повільно відтягніть курок газу до крайнього

положення на 5секунд, щоб перевірити швидкість набирання обертів, після чого відпустіть його.

17. Виріб готовий до роботи.

Запуск теплого двигуна

1. Посуньте передній захисний щиток уперед, щоб

задіяти гальмо ланцюга.

2. Повністю витягніть важіль заслінки назовні.

3. Натисніть кнопку продування повітрям 6разів.

4. Повністю натисніть на важіль заслінки.

5. Лівою рукою притисніть корпус виробу до землі.

6. Вставте праву ногу в задню ручку.

7. Повільно тягніть рукоятку стартера правою

рукою, доки не відчуєте опір.

8. Сильно потягніть рукоятку стартера.

Не тягніть трос стартера, доки виріб не зупиниться. Не відпускайте трос стартера, коли він повністю витягнутий. Відпускайте трос стартера повільно. Невиконання цих інструкцій може призвести до пошкодження двигуна. Зверніть увагу: Не тягніть курок газу, коли запускаєте двигун.

9. Потягніть ручку стартера, доки не відбудеться

10. Тримайте задню ручку правою рукою, а

11. Одразу потягніть передній захисний щиток назад,

у напрямку передньої ручки, щоб вимкнути гальмо ланцюга. Зверніть увагу: Ланцюг почне рухатись.

12. Зачекайте 10–15секунд.

13. Легко потягніть курок газу, щоб установити

нормальну швидкість холостого ходу.

14. Виріб готовий до роботи.

Запуск двигуна з надто гарячим паливом Якщо двигун не запускається, паливо може бути надто гарячим. Зверніть увагу: Завжди використовуйте нове паливо й зменшуйте тривалість роботи за теплої

1. Покладіть виріб у прохолодне місце, подалі від

прямих сонячних променів.

2. Зачекайте принаймні 20хвилин, доки виріб

3. Натискайте кнопку продувки повітрям без зупинки

протягом 10–15секунд.

Запуск холодного двигуна на сторінці 430

• Для зупинки двигуна натисніть вимикач. Зверніть увагу: Вимикач автоматично повертається до початкового положення. Використання шпичастого буфера Шпичастий буфер утримує деревину, що ви ріжете. Шпичастий буфер розташований між корпусом двигуна й пилковою шиною.

1. Уставте нижній кінець шпичастого буфера на

належну ширину недопила.

2. Надавіть на передню ручку лівою рукою, а задню

ручку підніміть правою рукою.

3. Пиляйте, доки не отримаєте належну ширину

Зверніть увагу: Недопил повинен бути однакової товщини.

658 - 015 - 26.07.2024 4314. Розріжте більше половини діаметра дерева, а

потім уставте в проріз валочний клин. Звалювання дерева

1. Видаліть бруд, каміння, опалу кору, цвяхи, скоби

й дріт із того місця на дереві, в якому воно розрізатиметься.

2. Зробіть надріз на 1/3діаметра дерева

перпендикулярно до лінії падіння. (Мал. 53)

3. Зробіть нижній горизонтальний надріз. Це

запобігає затисканню ланцюга пилки чи пильної шини під час виконання другого надрізу.

4. Зробіть валочний пропил із протилежної

сторони (X) глибиною принаймні 50мм вище горизонтального надрізу. Робіть валочний пропил із протилежної сторони паралельно горизонтальному надрізу, так щоб залишилося достатньо деревини, що слугуватиме шарніром. Не ріжте крізь недопил. Недопил запобігає скручуванню дерева й падінню в неправильному напрямку. (Мал. 54) (Мал. 55)

5. Коли валочний пропил із протилежної сторони

наближається до недопила, дерево починає падати. Переконайтеся, що дерево впаде в правильному напрямку й не відхилиться назад і не затисне ланцюг пилки. Щоб попередити це, припиніть різання до завершення валочного пропилу з протилежної сторони. Використовуйте дерев’яні, пластикові або алюмінієві клини, щоб розкрити пропил і звалити дерево в потрібному напрямку. (Мал. 56)

6. Коли дерево почне падати, вийміть пилку з

надрізу, зупиніть двигун, покладіть пилку на землю та покиньте робочу зону за шляхом відходу. Бережіться падаючих гілок та дивіться під ноги. (Мал. 57) Обрізання гілок

1. Використовуйте більші гілки для утримання

стовбура над землею.

2. Обрізуйте невеликі гілки одним рухом. (Мал. 58)

3. Обрізуйте гілки під натягом знизу вгору, щоб

попередити затискання ланцюга пили чи пильної

Розкряжування стовбура УВАГА: Ланцюг пилки не повинен торкатися землі.

• Якщо стовбур має опори по всій довжині, розрізайте, починаючи з верхньої частини стовбура (розкряжування зверху). (Мал. 59)

• Якщо стовбур має опору з одного кінця, зробіть розріз на 1/3діаметра знизу стовбура (розкряжування знизу). (Мал. 60)

• Якщо стовбур має опору з обох кінців, зробіть розріз на 1/3діаметра зверху стовбура. Зробіть розріз на 2/3діаметра знизу стовбура, щоб досягти лінії першого розрізу. (Мал. 61)

• Якщо ви розрізаєте стовбур на схилі, завжди стійте вище по схилу від стовбура. Розрізайте стовбур, тримаючи виріб під повним контролем, потім зменште тиск на пилку біля кінця прорізу, міцно тримаючи задню й передню ручки. (Мал. 62) Технічне обслуговування ПОПЕРЕДЖЕННЯ: Перед очищенням, ремонтуванням чи технічним обслуговуванням уважно прочитайте розділ про правила техніки безпеки. Графік технічного обслуговування Завжди дотримуйтеся графіка технічного обслуговування. Інтервали вираховуються з урахуванням щоденного використання виробу. Значення інтервалів буде іншим, якщо ви не використовуйте виріб щоденно. Виконуйте лише те обслуговування, яке описане в цьому посібнику. Інформацію щодо інших видів обслуговування, не наведених у цьому посібнику, можна отримати в авторизованому сервісному центрі. Щоденне технічне обслуговування

• Очищення зовнішніх поверхонь.

• Переконайтеся, що елемент блокування й курок працюють належним чином.

• Очистіть гальмо ланцюга й переконайтеся, що воно працює належним чином. (Мал. 63)

• Перевірте утримувач ланцюга на наявність пошкоджень. Якщо утримувач ланцюга пошкоджений, замініть його. (Мал. 64)

• Щодня повертайте пильну шину для більш рівномірного зношування.

• Переконайтеся, що отвір для змащування в пильній шині не забитий. (Мал. 65)

• Очистіть канавку пильної шини. (Мал. 66) 432 658 - 015 - 26.07.2024• Переконайтеся, що пильна шина й ланцюг пилки отримують достатню кількість оливи.

• Огляньте ланцюг пилки:

• на наявність тріщин на заклепках і ланках;

• на значне зношення заклепок і ланок;

• на достатність натягу. За необхідності замініть ланцюг пилки.

• Нагостріть ланцюг пилки. Див. Нагострювання ланцюга пилки на сторінці 434

• Огляньте приводну зірочку на надмірне зношення й за необхідності замініть її. (Мал. 67)

• Почистьте всмоктувач повітря на стартері.

• Переконайтеся, що всі гайки й гвинти затягнуті.

• Переконайтеся, що вимикач працює належним

• Огляньте двигун, бак і бензопроводи на наявність витоків палива.

• Переконайтеся, що ланцюг пилки не обертається, коли двигун працює на холостому ходу. Щотижневе технічне обслуговування

• Переконайтеся, що система охолодження працює належним чином.

• Переконайтеся, що стартер, трос стартера й зворотна пружина працюють належним чином.

• Переконайтеся, що елементи поглинання вібрації не ушкоджені. (Мал. 68)

• Зашліфуйте будь-які нерівності на краях пильної

• Очистьте або замініть іскрогасник на глушнику. (Мал. 69)

• Очищення зовнішніх поверхонь карбюратора та прилеглих до нього ділянок.

• Очищення повітряного фільтра. Якщо повітряний фільтр пошкоджений або занадто брудний, встановіть новий. Щоб отримати більше інформації, див. Очищення повітряного фільтра на сторінці 434

Щомісячне технічне обслуговування

• Огляньте гальмівну стрічка гальма ланцюга на наявність ознак зношення. Замініть гальмівну стрічку, якщо її товщина становить менше 0,6мм у найбільш зношеному місці. (Мал. 70)

• Огляньте зчеплення, барабан зчеплення й пружину зчеплення на наявність ознак зношення.

• Чищення свічки запалювання. Переконайтеся, що проміжок між електродами правильний. (Мал. 71)

• Очищення зовнішніх поверхонь карбюратора та прилеглих до нього ділянок.

• Огляньте паливний фільтр і шланг подачі пального. Замініть у разі потреби.

• Вилийте паливо з паливного баку.

• Спорожніть бак для оливи.

• Перевірка всіх кабелів та з’єднань. Щорічне обслуговування

• Перевірка свічки запалювання.

• Очищення зовнішніх поверхонь карбюратора та прилеглих до нього ділянок.

• Очищення системи охолодження.

• Перевірка іскропоглинальної сітки.

• Перевірка паливного фільтра.

• Перевірка шланга подачі пального на пошкодження.

• Перевірка всіх кабелів та з’єднань. Періодичне технічне обслуговування

• Необхідно відремонтувати або замінити глушник в авторизованому сервісному центрі через 50годин роботи.

• Виконуйте технічне обслуговування свічки запалювання, якщо:

• рівень потужності двигуна низький;

• двигун важко запускається;

• двигун працює неправильно на холостому

• Кожного разу під час заправлення перевіряйте змащування ланцюга пилки. Див.

змащування ланцюга пилки на сторінці 435

Налаштування швидкості холостого

Перед налаштуванням швидкості холостого ходу переконайтеся, що повітряний фільтр чистий, а кришка повітряного фільтра встановлена.

1. Поверніть гвинт регулювання холостого ходу (з

позначкою «Т») за годинниковою стрілкою, доки ланцюг пилки не почне обертатися.

2. Поверніть гвинт регулювання холостого ходу (з

позначкою «Т») проти годинникової стрілки, доки ланцюг пилки не зупиниться.

3. Швидкість холостого ходу повинна бути нижчою

за швидкість, на якій починає обертатися ланцюг пилки. Швидкість холостого ходу відрегульована правильно, якщо двигун працює рівномірно в будь-якому положенні. Очищення іскрогасника

1. Для очищення іскрогасника використовуйте

433Технічне обслуговування свічки запалювання УВАГА: Використовуйте лише рекомендовані свічки запалювання. Переконайтеся, що заміна буде відбуватися на такі ж самі деталі, що були поставлені виробником. Неправильна свічка запалювання може призвести до пошкодження виробу.

1. Якщо двигун важко запускається або працює,

перевірте свічку запалювання на наявність зайвих предметів. Щоб зменшити ризик потрапляння зайвих предметів на електроди свічки запалювання: a) переконайтеся, що швидкість холостого ходу встановлено правильно. b) переконайтеся в правильності змішування паливної суміші. c) переконайтеся, що повітряний фільтр чистий.

2. Якщо свічка запалювання забруднена, почистьте

її. Переконайтеся, що проміжок між електродами правильний. (Мал. 71)

3. За необхідності замініть свічку запалювання.

Очищення повітряного фільтра

1. Зніміть кришку повітряного фільтра та витягніть

2. Чистити повітряний фільтр потрібно теплою

мильною водою. Перед встановленням переконайтеся, що повітряний фільтр сухий.

3. Якщо повітряний фільтр занадто брудний

для очищення, замініть його. Пошкоджений повітряний фільтр необхідно замінювати обов’язково. Нагострювання ланцюга пилки

Різальна частина ланцюга пилки називається різцем, вона складається з різального зуба (А) та різальної глибиноміра (В). Глибина різання різцявизначається різницею висоти зубця й глибиноміра (С). (Мал. 72) При нагострюванні різального зуба треба пам’ятати про чотири важливі фактори.

• Кут заточування. (Мал. 73)

• Кут різання. (Мал. 74)

• Положення напилка. (Мал. 75)

• Діаметр круглого напилка. (Мал. 76) Нагострювання різальних зубців Для нагострювання різальних зубців використовуйте круглий напилок і шаблон для напилка. Інформація щодо рекомендованих розмірів напилка й шаблона для ланцюга пилки, встановленого на вашому виробі, знаходиться в Заточування ланцюга пили й комбінації ланцюгів пили на сторінці 437

1. Переконайтеся, що ланцюг пилки достатньо

натягнутий. Послаблений ланцюг може рухатися вбік, що зробить процес правильного нагострювання більш важким.

2. Спочатку нагостріть всі зубці на одному боці.

Нагостріть різальні зубці на внутрішній поверхні; зменшуйте тиск під час зворотного руху.

3. Переверніть пилку і нагостріть зуби, що

залишилися на іншому боці.

4. Нагострюйте всі зубці до однакової довжини.

Коли довжина різальних зубців зменшується до 4мм, ланцюг пилки вважається зношеним та його необхідно замінити. (Мал. 77) Регулювання висоти глибиноміра Перш ніж налаштовувати глибиномір, нагостріть різальні зубці. Див. Нагострювання різальних зубців на сторінці 434 . Після нагострювання зубців (А) висота глибиноміра (С) зменшується. Для забезпечення оптимальної продуктивності різання глибиномір (В) необхідно заточити, щоб досягти рекомендованого налаштування. Інформацію щодо правильної уставки глибиноміра для конкретного ланцюга наведено в Заточування ланцюга пили й комбінації ланцюгів пили на сторінці 437

(Мал. 78) (Мал. 79) Зверніть увагу: Ця рекомендація передбачає, що довжина різальних зубів не занадто зменшилася. Для регулювання глибиноміра використовуйте плоский напилок і пристрій для вимірювання висоти глибиноміра.

1. Встановіть пристрій для вимірювання висоти

глибиноміра над ланцюгом пилки. Більш детальна інформація щодо експлуатації пристрою вимірювання висоти глибиноміра знаходиться на його упаковці.

2. Застосовуйте плаский напилок для спилювання

верхньої частини глибиноміра, що просовується крізь пристрій для вимірювання висоти глибиноміра. Налаштування глибиноміра буде правильним, якщо не відчувається спротиву при проведенні напилка по пристрою для вимірювання висоти глибиноміра.

658 - 015 - 26.07.2024Натягування ланцюга пилки

Зверніть увагу: Впродовж періоду приладжування нового ланцюга пилки слід часто перевіряти його натяг.

1. Послабте гайки пилкової шини, що утримують

кришку зчеплення. Скористайтеся комбінованим ключем. (Мал. 80)

2. Затягніть гайки пильної шини рукою якомога

3. Підніміть верхню частину пильної шини

й натягніть ланцюг пилки, затягнувши гвинт натягування ланцюга. Скористайтеся комбінованим ключем. Затягуйте ланцюг пилки, доки він не перестане звисати знизу пильної шини. (Мал. 81)

4. Затягуйте гайки пильної шини за допомогою

комбінованого ключа, одночасно піднімаючи верхню частину пильної шини. (Мал. 82)

5. Переконайтеся, що ви можете легко протягнути

ланцюг пилки рукою й що він не провисає. (Мал. 83) Змащування різального обладнання Перевірка змащування ланцюга пилки Кожного разу під час заправлення перевіряйте змащення ланцюга пилки.

1. Запустіть виріб і дайте йому попрацювати на

3/4частоти обертання. Спрямуйте передню частину пильної шини на поверхню світлого кольору на відстані приблизно 20см.

2. Після 1хвилини роботи на світлій поверхні буде

видно слід від олії.

3. Якщо слід від оливи не видно через 1хвилину,

прочистьте канал подачі оливи в пильній шині. Очистьте канавку на краю пильної шини. Переконайтеся, що носова зірочка пильної шини вільно обертається й що отвір для змащування не забитий. Очистіть й змастіть верхівку зірочки.

4. Запустіть виріб і дайте йому попрацювати на

3/4частоти обертання. Спрямуйте передню частину шини на поверхню світлого кольору на відстані приблизно 20см.

5. Після 1хвилини роботи на світлій поверхні буде

видно слід від олії.

6. Якщо слід від оливи не видно через 1хвилину,

зверніться до вашого уповноважено дилера. Транспортування

• Щоб уникнути травм, закривайте різальні насадки захисним кожухом для транспортування під час переміщення.

• Переконайтеся, що виріб нерухомий, щоб запобігти втраті палива, пошкодженню чи травмам під час транспортування.

• Коли виріб не використовується, зберігайте його в безпечному місці. Витоки й дими з виробу можуть досягти джерел відкритого вогню й іскор від електроінструментів, електричних косарок, реле/перемикачів, котлів тощо.

• Завжди зберігайте паливо в затвердженому контейнері.

• Якщо виріб зберігатиметься протягом тривалого часу, спорожніть паливний бак і бак для мастила. Правильно утилізуйте відпрацьовані рідини.

• Щоб уникнути травм, закривайте різальні насадки захисним кожухом для транспортування під час зберігання.

• Перед зберіганням зніміть ковпак зі свічки запалювання й задійте гальмо ланцюга. Технічні характеристики 120 MarkII

Внутрішній діаметр циліндра, мм 39 Швидкість холостого ходу, хв

(об/хв) 2800–3200 Максимальна потужність двигуна згідно з ISO7293, кВт/ к.с. за хв

1,4/ 1,9 за 9000 Система запалювання

Свічка запалювання Champion RCJ7Y, BRISK HQT-1R Проміжок між електродами, мм 0,5 Паливна система й система змащування Ємність паливного бака, л/ см

0,28/ 280 Ємність масляного бака, л/ см

0,15/ 150 Тип насоса оливи Автоматичний

Маса, кг 5,0 Випромінювання шуму

Рівень звукової потужності, виміряний, дБ(A) 113 Гарантований рівень звукової потужності, L

дБ(A) 116 Рівні звуку

Еквівалентний рівень звукового тиску на органи слуху оператора, дБ(А)

Еквівалентні рівні вібрації, hveq

4,4 Задня ручка, м/с

5,9 Ланцюг пилки/ пильна шина Тип приводної зірочки/ кількість зубців 0,375дюйма Spur6 Швидкість ланцюга за максимальної потужності дви-

Завжди користуйтеся рекомендованими свічками запалення! Використання невідповідних свічок запа- лення може призвести до пошкодження поршня/ циліндра.

Випромінювання шуму в середовище, виміряне як звукова потужність (LWA), відповідає директиві ЄС 2000/14/EC.

Еквівалентний рівень звукового тиску, згідно зі стандартом ISO 22868, обчислюється у вигляді загаль- ної кількості енергії за певний проміжок часу для різних рівнів звукового тиску за різних робочих умов. Типова статистична розбіжність для еквівалентних рівнів звукового тиску являє собою стандартне від- хилення 3дБ(А).

Еквівалентний рівень вібрації, згідно зі стандартом ISO22867, обчислюється у вигляді суми енергії за певний проміжок часу за різних умов праці та рівнів вібрації. Представлені дані про еквівалентний рівень вібрації мають типову статистичну дисперсію (стандартне відхилення) в 1,5м/с

436 658 - 015 - 26.07.2024Додаткове приладдя Комбінації шин і ланцюгів пилки Наведені нижче різальні насадки є рекомендованими для даного продукту. Пилкова шина Пилковий ланцюг Довжина, см

Макс. радіус кін- цевої частини

Тип Кількість при- водних ланок 35 (14) 9,52 1,3 (0050) 7Т Husqvarna S93G Husqvarna H37

40 (16) 9,52 56 45 (18) 9,52 62 Заточування ланцюга пили й комбінації ланцюгів пили H37 5/32дюйма/ 4,0мм 579 65 36-01 0,65мм (0,025дюйма) 30° 80° S93G 5/32дюйма/ 4,0мм 587 80 90-01 0,65мм (0,025дюйма) 30° 60°

658 - 015 - 26.07.2024 437Декларація відповідності

Декларація відповідності ЄС Ми, компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, тел.: +46-36-146500, заявляємо під свою виключну відповідальність, що представлений виріб: Опис Бензинова ланцюгова пилка Бренд Husqvarna Платформа/ Тип/ Модель Платформа P02138HV, 120 MarkII Ідентифікація Серійні номери за 2024рік і пізніше. повністю відповідає таким директивам і нормам ЄС:

2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2000/14/EC «Про випромінювання шуму від обладнання, призначеного для викори- стання надворі» 2011/65/EU «Про обмеження використання деяких небезпечних речовин» Застосовуються такі узгоджені стандарти та/або технічні специфікації: EN ISO 12100:2010, EN

ISO 11681-1:2022, EN ISO 14982:2009, EN IEC

63000:2018 Відповідно до директиви 2000/14/EC, Annex V. Відомості стосовно випромінювання шуму див. у

Технічні характеристики на сторінці 435

TÜV Rheinland LGA Products GmbH, уповноважений орган із контролю механічного обладнання (уповноважений згідно з 0197), Tillystraße 2– 90431 Nürnberg, Germany (Німеччина), виконав випробування типового зразка на відповідність вимогам ЄС згідно з пунктом3b статті12 Директиви 2006/42/EC. Номер сертифіката випробування типового зразка на відповідність вимогам ЄС згідно з додатком IX: BM 50612495. Цей сертифікат про виконання перевірки діє для всіх місць виробництва та країн-виробників, зазначених
