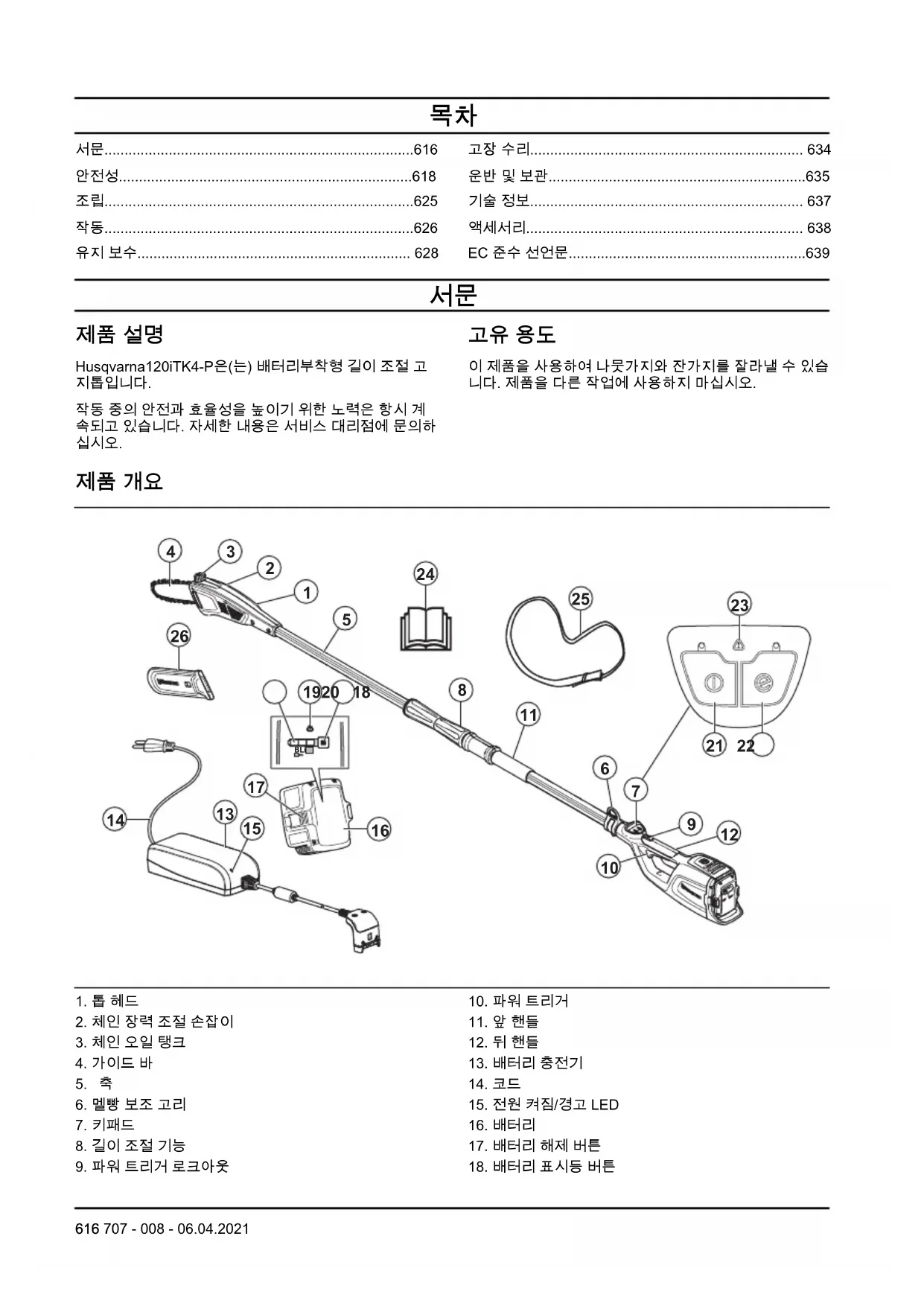

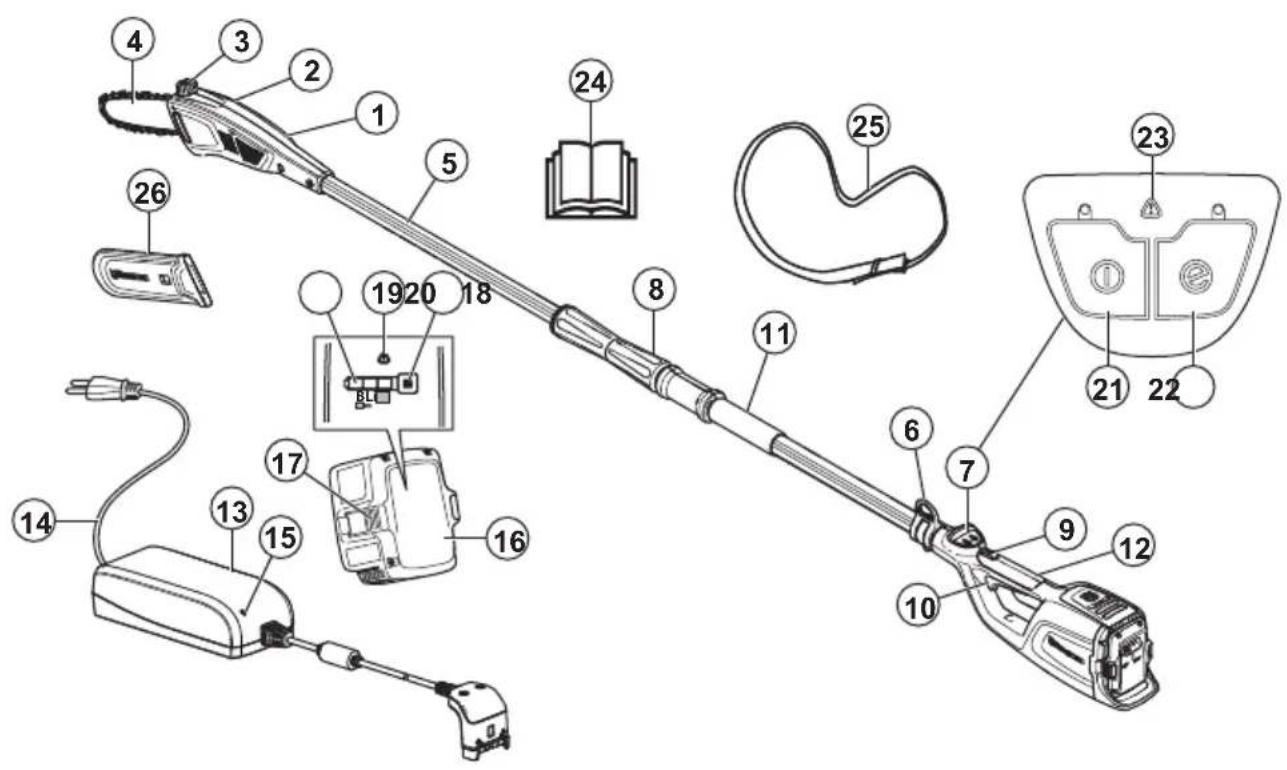

Husqvarna120iTK4-P은(는) 배터리부착형 길이 조절 고

작동 중의 안전과 효율성을 높이기 위한 노력은 항시 계 속되고 있습니다. 자세한 내용은 서비스 대리점에 문의하

이 제품을 사용하여 나뭇가지와 잔가지를 잘라낼 수 있습 니다. 제품을 다른 작업에 사용하지 마십시오.

경고! 이 제품은 위험할 수 있습니다! 부주 의하거나 잘못 사용하면 사용자나 동료 작 업자에게 심각하거나 치명적인 사고를 유 발할 수 있습니다. 이 사용자 설명서를 읽 고 내용을 이해하는 것이 매우 중요합니다. 제품을 사용하기 전에 사용자 설명서를 주 의 깊게 읽고, 지시사항을 반드시 이해하십

물체가 떨어질 수 있는 장소에서는 안전모 를 사용하십시오. 인가된 청각 보호 장구를 사용하십시오. 인가된 시각 보호 장구 승인된 보호용 장갑을 사용하십시오.

제품 또는 제품의 패키지는 가정용 폐기물 이 아닙니다. 전기 및 전자 장비 재활용 처 리장에서 재활용하십시오. 이 제품은 적용 가능한 EC 지침 조항에 동

정격 전압, V 빗물에 노출시키지 마십시오. 칼날에 손을 대지 마십시오(원예 재단기에

노브를 느슨하게 하려면 왼쪽으로 돌리고, 조이려면 오른쪽으로 돌립니다. 이 제품은 전기에 절연되어 있지 않습니다. 제품이 고압 전선에 닿거나 가까워지 면 사망하거나 심각한 부상을 당할 수 있습니다. 전기가 아크로 한 곳에서 다른 곳 으로 튕길 수 있습니다. 전압이 높을수록 전기가 멀리 튈 수 있습니다. 또한 전기 는 특히 젖어있는 경우 가지와 다른 물체를 타고 이동할 수도 있습니다. 항상 제품 과 고압 전선 및/또는 그에 닿아 있는 다른 물체의 거리가 최소한 10m가 되도록 유지하십시오. 이 안전거리 내에서 작업해야 하는 경우에는 항상 관련 전기 회사 에 문의하여 작업을 시작하기 전에 전원이 꺼져 있는 것을 확인하십시오. 제품 사용자는 작업 중에 15미터 이내로 접근하는 사람이나 동물이 없도록 확인

yyyywwxxxxx 명판에 일련 번호가 표시됩니다. yyyy는 생산 년도이고 ww는 생산 주이며 xxxxx 는 일련 번호입니다. 주: 제품에 대한 여타 기호/도안은 특정 시장의 특수 인 증 요구사항을 나타냅니다. 배터리 및/또는 배터리 충전기의 기호 전기 및 전자 장비 재활용 처리 장에서 이 제품을 재활용하십 시오. (유럽에만 해당).

707 - 008 - 06.04.2021 617페일 세이프(Fail-safe) 변압기

배터리 충전기는 실내에서만 사용 및 보관

제조물 책임법에 언급된 바와 같이, 당사는 다음과 같은 경우에 당사 제품이 초래한 손해에 대한 법적 책임이 없

• 제품이 제조업체에서 제공하지 않았거나 승인하지 않 은 부품으로 수리된 경우

• 제품에 제조업체에서 제공하지 않았거나 승인하지 않 은 액세서리가 있는 경우

• 제품이 인가된 서비스 센터 또는 인가된 기관에서 수

설명서에서 특히 중요한 부분을 가리킬 때 경고, 주의 및

경고: 설명서의 지시사항을 준수하지 않을 경우 작업자나 옆에 있던 사람이 부상을 입거 나 사망할 위험이 있을 때 사용됩니다. 주의: 설명서의 지시사항을 준수하지 않을 경우 제품, 다른 재료 또는 인접한 지역에서 피해가 발생할 위험이 있을 때 사용됩니다. 주: 주어진 상황에 대한 정보를 추가로 제공할 때 사용

경고: 제품을 사용하기 전에 다음 경고 지

• 배터리를 분리하여 제품이 실수로 작동되지 않도록

• 이 제품은 조심하지 않거나 잘못 사용하면 위험한 공 구입니다. 이 제품은 작업자 또는 다른 사람에게 심각 한 부상이나 사망을 초래할 수 있습니다.

• 제품이 초기 사양에서 변경된 경우 제품을 사용하지 마십시오. 제조업체의 승인 없이 제품의 일부를 변경 하지 마십시오. 제조업체가 승인한 부품만 사용하십 시오. 잘못된 유지 관리의 결과로 부상이나 사망 사고 가 발생할 수 있습니다.

시오. 결함이 있는 제품은 사용하지 마십시오. 본 설 명서에 나온 안전 점검, 유지 보수 및 서비스 지침을

• 어린이가 제품을 가지고 장난하지 않도록 감독해야 합니다. 아이들이나 제품 사용에 관하여 교육을 받지 못한 다른 사람이 장비를 사용하고/배터리를 사용하 거나 서비스하지 않도록 하십시오. 현지 법에 따라 사 용자의 연령이 규정될 수 있습니다.

• 어린이나 승인되지 않은 사람이 접근하지 못하도록 제품을 자물쇠가 있는 장소에 보관하십시오.

• 어린이의 손이 닿지 않는 곳에 제품을 보관하십시오.

• 제조사의 인가 없이는 어떤 경우에도 제품의 설계를 변경할 수 없습니다. 항상 정품 액세서리를 사용하십 시오. 인가받지 않은 개조 및/또는 액세서리는 사용자 와 동료 작업자에게 심각한 인명 사고 또는 사망을 초

주: 국가 또는 해당 지역 법에 따라 사용이 규제될 수 있 습니다. 제공된 규정을 준수하십시오. 일반 전동 공구 안전 경고 경고: 안전 경고 및 지침을 모두 읽어 보십 시오. 경고 및 지시 사항에 따르지 않을 경우 전기 감전, 화재 등으로 인해 중상을 입을 수

주: 나중에도 참조할 수 있도록 모든 경고와 지침을 보 관하십시오. 경고에 있는 "전동 공구"라는 용어는 주전원 으로 작동하는(유선) 전동 공구 또는 배터리로 작동하는 (무선) 전동 공구를 말합니다.

• 작업 영역을 깨끗하고 밝게 유지합니다. 어수선하거 나 어두운 곳에서 사고가 발생합니다.

• 전동 공구를 가연성 액체나 가스 또는 먼지 등이 있는 폭발 가능한 지역에서 작동시키지 마십시오. 전동 공 구는 먼지나 증기에 점화시킬 수 있는 불꽃을 발생시

• 전동 공구를 조작할 때에는 아이들과 구경꾼들이 멀 리 떨어지게 하십시오. 방심할 경우 통제력을 잃을 수

• 전동 공구 플러그는 소켓에 맞아야 합니다. 플러그를 어떠한 경우에도 개조하지 마십시오. 접지시킨 전동 공구에 대해서는 어댑터 플러그를 사용하지 마십시 오. 개조하지 않은 플러그 및 꼭 맞는 소켓을 사용하 면 전기 감전의 위험을 줄일 수 있습니다.

• 파이프, 라디에이터, 전자레인지, 냉장고 등과 같이 접지된 표면에 신체를 접촉시키지 마십시오. 접촉하 는 경우에는 전기 감전 위험이 증대됩니다.

• 전동 공구를 비가 내리거나 젖어 있는 곳에 노출하지 마십시오. 전동 공구에 물이 유입되면 전기 감전의 위

• 코드를 무리하게 당기지 마십시오. 절대로 코드를 당 겨서 전동 공구를 운반하거나 끌어당기거나 플러그를 빼지 마십시오. 코드를 열, 오일, 날카로운 모서리나 움직이는 부품에서 멀리하십시오. 코드가 손상되거나 엉키는 경우 전기 감전의 위험이 증대됩니다.

• 전동 공구를 실외에서 작동하는 경우 실외용으로 적 합한 연장 코드를 사용하십시오. 실외용으로 적합한 코드를 사용하면 감전의 위험이 줄어듭니다.

• 어쩔 수 없이 습한 장소에서 전동 공구를 작동해야 하 는 경우에는 누전 차단기(GFCI)로 보호되는 전원 공 급 장치를 사용하십시오. 누전 차단기(GFCI)를 사용 하면 감전의 위험이 줄어듭니다.

• 위험! 전력선 근처에서는 제품을 작동하지 마십시오. 이 장치는 가공 선로와 접촉할 경우 감전에 대한 보호 기능을 갖추고 있지 않습니다. 가공 선로 전력선으로 부터 안전한 거리에 대한 정보는 현장 규정을 참조하 고, 톱 체인 폴 프루너를 작동하기 전에 작동 위치가 안전하고 단단히 고정되었는지 확인하십시오.

• 전동 공구를 조작할 때에는 방심하지 말고 작업에 주 의하며 상식에 어긋난 행동을 하지 마십시오. 피곤하 거나 약물, 알코올 또는 의약품의 효과가 나타나는 동 안에는 전동 공구를 사용하지 마십시오. 전동 공구를 조작하는 동안 한 순간의 방심이 심각한 인명 사고를 일으킬 수 있습니다.

• 개인안전장비를 이용하십시오. 항상 시각 보호 장구 를 착용하십시오. 적절한 작업조건을 위해 사용되는 먼지 차단 마스크, 미끄럼 방지 안전화, 안전모 또는 청각 보호 장구 등과 같은 안전장비는 부상의 위험을

• 엔진에 실수로 시동이 걸리지 않도록 하십시오. 공구 에 전원 및/또는 배터리 팩을 연결하거나, 공구를 들 어 올리거나 운반하기 전에 스위치가 오프(OFF) 위치 에 있는지 확인하십시오. 스위치 위에 손가락을 올려 놓고 전동 공구를 운반하거나 스위치가 켜져 있는 전 동 공구에 전기를 흐르게 할 경우 사고를 일으키게 됩

• 전동 공구의 전원을 켜기 전에 조정 키나 렌치를 제거 합니다. 전동 공구의 회전하는 부품에 부착된 렌치나 키는 인명 사고를 일으킬 수 있습니다.

• 몸을 무리하게 앞으로 뻗지 마십시오. 항상 발 딛는 곳에 적절한 균형을 유지하십시오. 이렇게 하면 예상 치 못한 상황에서 전동 공구를 더 잘 제어할 수 있습

• 적절한 복장을 갖추십시오. 헐거운 옷이나 장신구를 착용하지 마십시오. 머리카락, 의복, 장갑은 움직이는 부품에서 멀리 떨어지게 하십시오.

구나 긴 머리카락이 움직이는 부품에 끼일 수 있습니

• 먼지 추출 및 집진 설비를 연결하기 위해 제공된 장비 의 경우 연결 상태와 제대로 사용되고 있는지 여부를 확인하십시오. 집진 설비를 사용할 경우 먼지와 관련 된 위험을 줄일 수 있습니다.

• 공구의 빈번한 사용으로 인해 익숙해짐으로써 무사 안일주의에 빠지거나 공구 안전 원칙을 무시하지 않 도록 하십시오. 부주의한 작동으로 인해 1초 이내에 도 심각한 부상을 입을 수 있습니다.

• 전동 공구를 실제로 사용하는 동안 발생하는 진동 방 출은 공구를 사용하는 방법에 따라 규정된 총 진동 값 과 다를 수 있습니다. 작업자는 (트리거 뿐만 아니라 공구 전원을 끄는 시점, 공회전하는 시점과 같이 작동 주기의 모든 측면을 고려하여) 실제 사용 조건에서의 노출 예측을 기초로 스스로를 보호하기 위해 안전 조 치를 파악해야 합니다. 전동 공구 사용 및 주의사항

• 전동 공구에 무리한 힘을 가하지 마십시오. 용도에 맞 는 올바른 전동 공구를 사용하십시오. 올바른 전동 공 구는 설계된 속도로 사용할 때 더 안전하고 훌륭하게

• 스위치로 전동 공구를 켜고 끄지 못할 경우에는 전동 공구를 사용하지 마십시오. 스위치로 조작이 불가능 한 전동 공구는 위험하며 수리해야 합니다.

• 조정, 액세서리 교체 또는 전동 공구를 보관하기 전 전원 및/또는 전동 공구의 배터리 팩에서 플러그를 빼 십시오. 그러한 안전 예방 조치는 전동 공구에 실수로 시동을 거는 위험을 줄여줍니다.

• 아이들의 손이 닿지 않는 곳에 전동 공구를 보관하고 전동 공구나 이 지침에 대해 잘 모르는 사람이 전동 공구를 작동하지 못하도록 하십시오. 전동 공구가 훈 련되지 않은 사용자의 손에 들어갈 경우 위험합니다.

• 전동 공구를 안전하게 유지 관리하십시오. 움직이는 부품의 오정렬이나 고착, 부품의 파손 및 기타 전동 공구의 작동에 영향을 줄 수 있는 상태를 점검하십시 오. 전동 공구가 손상된 경우 사용하기 전에 수리하십 시오. 전동 공구의 유지 보수가 불량한 경우 많은 사 고가 발생할 수 있습니다.

• 절단 공구는 날카롭고 청결하게 관리하십시오. 날카 로운 절단 날을 갖추도록 제대로 관리된 절단 공구는 고착될 가능성이 적고 제어하기가 쉽습니다.

• 작업 조건 및 수행해야 할 작업을 고려하면서 이 지시 사항에 따라 전동 공구, 액세서리 및 공구 바이트 등 을 사용하십시오. 그러한 목적과 다른 작업에 전동 공 구를 사용할 경우 위험한 상황이 발생할 수 있습니다.

• 핸들과 손잡이 부분을 건조하고 깨끗하며 오일과 그 리스가 없도록 유지하십시오. 핸들과 손잡이 부분이 미끄러우면 예상치 못한 상황에서 공구를 안전하게 취급하고 제어할 수 없습니다. 무선 전동 공구 사용 및 주의사항

• 제조업체에서 지정한 충전기로만 충전하십시오. 지정 된 배터리 팩 유형에 적합하도록 설계된 충전기에 다 른 유형의 배터리 팩을 사용하면 화재의 위험이 있을

619• 전동 공구에는 특별히 지정된 배터리 팩만 사용하십 시오. 다른 유형의 배터리 팩을 사용하면 상해 및 화 재의 위험이 있을 수 있습니다.

• 단자의 단락을 야기할 수 있으므로 배터리 팩을 사용 하지 않을 때는 클립, 동전, 열쇠, 못, 나사 등 각종 금 속 물체로부터 멀리 하십시오. 배터리 단자가 단락되 면 화상 또는 화재를 일으킬 수 있습니다.

• 너무 심하게 사용하면 배터리에서 배터리액이 누수될 수 있으므로 신체에 닿지 않게 하십시오. 만일 실수로 신체에 닿은 경우 물로 세척하십시오. 만일 배터리액 이 눈에 닿은 경우 추가로 의료적인 도움을 받으십시 오. 배터리에서 누수된 배터리액은 자극 또는 화상을 일으킬 수 있습니다.

• 손상되거나 개조된 배터리 팩 또는 공구를 사용하지 마십시오. 손상되거나 개조된 배터리는 화재, 폭발 및 부상의 위험이 있는 예측할 수 없는 동작을 할 수 있

• 배터리 팩 또는 공구를 불이나 과도한 온도에 노출시 키지 마십시오. 불에 노출되거나 130°C(265°F) 이상 의 온도에 노출되면 폭발할 수 있습니다.

• 모든 충전 지침에 따라 지침에 지정된 온도 범위 외에 서 배터리 팩 또는 공구를 충전하지 마십시오. 부적절 하게 충전하거나 명시된 온도 범위를 벗어나면 배터 리를 손상시킬 수 있으며 화재의 위험이 높아집니다.

• 정품 교체 부품만을 사용하는 유자격 수리 기술자에 게만 전동 공구 수리를 맡기십시오. 이렇게 하면 전동 공구의 안전을 확실히 관리할 수 있습니다.

• 손상된 배터리 팩은 정비하지 마십시오. 배터리 팩에 대한 서비스는 제조업체 또는 공인 서비스 제공업체 만 수행해야 합니다. 고지 가지치기 안전 경고 - 개인 안전

• 고지 가지치기를 사용 중인 경우 신체 모든 부분을 톱 체인으로부터 멀리합니다. 고지 가지치기를 시동시키 기 전에 톱 체인에 접촉하는 것이 없는지 확인하십시 오. 고지 가지치기다 작동하는 동안 한순간의 방심으 로 옷이나 몸이 톱 체인에 걸려들 수 있습니다.

• 항상 오른손은 뒤 핸들에 왼손은 앞 핸들에 대고 고지 가지치기를 붙잡아야 합니다. 잡는 손을 바꿔서 엔진 톱을 잡으면 부상 위험이 증가하므로 절대 하지 마십

• 톱 체인이 숨어 있는 배선이나 코드에 닿을 수 있으므 로 고지 가지치기를 잡을 때는 반드시 절연된 손잡이 부분을 잡아야 합니다. 톱 체인이 "전기가 흐르는" 배 선에 닿으면 이는 고지 가지치기의 금속 부품이 흐르 는 "전기에 노출됨"을 의미하며 작업자가 감전될 수

• 시각 보호 장구를 착용하십시오. 청각, 머리, 손, 다리 및 발에 추가 안전장비를 착용할 것을 권장합니다. 적 절한 보호 장비의 착용은 날리는 부산물이나 갑작스 러운 톱 체인과의 접촉으로부터 인명 사고를 줄입니

• 나무, 사다리, 지붕 또는 불안정한 지지대에서 체인톱 을 작동하지 마십시오. 이런 방식으로 체인톱을 작동 하면 심각한 인명 사고가 발생할 수 있습니다.

• 항상 발을 올바로 딛으며 고정되고, 안전하며, 수평인 곳에서만 엔진톱을 작동하십시오. 미끄럽거나 불안정 한 곳에서는 균형을 잃거나 고지 가지치기를 제어하 지 못할 수 있습니다.

• 장력이 가해진 가지를 자르는 경우 가지가 튕겨 나올 수 있습니다. 목재 조직에 가해진 장력이 풀리면 반발 력이 가해진 가지가 작업자를 치거나 고지 가지치기 를 통제 불능 상태로 만들 수 있습니다.

• 잡목과 묘목을 자를 때 특히 주의하십시오. 가는 부분 이 고지 가지치기에 걸려 작업자 쪽으로 갑자기 날아 가거나 작업자의 균형을 무너트릴 수 있습니다.

• 윤활, 체인 장력 조정, 바 및 체인 교체 시 지시사항을 따르십시오. 장력 또는 윤활 상태가 부적절한 체인은 고장 또는 기계 반동 가능성이 커집니다.

• 고지 가지치기의 스위치를 끄고 몸에서 쓰러트려 앞 핸들을 잡고 고지 가지치기를 운반하십시오. 고지 가 지치기를 운반하거나 보관할 때는 항상 가이드 바 덮 개를 장착하십시오. 고지 가지치기를 올바로 취급하 면 움직이는 톱 체인과 우발적인 접촉 가능성이 떨어

• 나무만 자르십시오. 용도 외로 고지 가지치기를 사용 하지 마십시오. 예: 고지 가지치기를 플라스틱, 석재 또는 비목재 절단에 사용하지 마십시오. 고지 가지치 기를 용도 이외로 사용하면 위험한 상황이 발생합니

• 핸들의 물기를 없애고 오일 및 그리스가 묻어 있지 않 도록 깨끗이 유지하십시오. 그리스 및 오일이 묻은 핸 들은 미끄러워 통제 불능이 됩니다.

• 나무를 쓰러뜨리기 전에 위험과 예방책을 숙지해야 합니다. 나무가 쓰러지는 동안 사용자나 구경꾼이 심 각한 부상을 입을 수 있습니다.

• 이 고지 가지치기는 나무 전도용이 아닙니다.고지 가 지치기를 용도 이외로 사용하면 사용자나 구경꾼이 심각한 부상을 입을 수 있습니다.

• 처음으로 사용하는 사람은 작업대나 받침대에 위에서 목재를 톱질하는 연습을 하는 것이 좋습니다. 기계 반동의 원인 및 작업자 보호 가이드 바의 코 또는 끝부분이 물체에 접촉하거나 나무가 빽빽이 있고 절단면이 고지 가지치기를 조이면 기계 반동 이 발생할 수 있습니다. 일부 경우 끝부분 접촉은 갑작스 런 역반응을 유발하여 가이드 바를 작업자 방향으로 위 아래로 움직입니다. 가이드 바 상단이 고지 가지치기를 조이면 가이드 바가 작업자 쪽으로 빠르게 밀릴 수 있습 니다. 이러한 반응으로 고지 가지치기를 통제하지 못하고 심각한 부상이 발생할 수 있습니다. 고지 가지치기에 장 착된 안전 장치에만 의존하지 마십시오. 고지 가지치기 사용자로서 여러 조치를 취해 절단 작업의 사고나 부상을 방지해야 합니다. 기계 반동은 고지 가지치기 오용 및/또 는 부적절한 사용 방법 또는 조건으로 발생하며 아래와 같은 적절한 주의를 통해 피할 수 있습니다.

• 두 손을 사용하여 엄지와 손가락으로 고지 가지치기 핸들을 단단히 잡고 몸과 팔을 기계 반동을 이길 수 있도록 위치시키십시오. 기계 반동은 적절한 주의를 취하면 작업자가 제어할 수 있습니다. 고지 가지치기 를 놓치지 마십시오.

• 몸을 무리하게 앞으로 뻗거나 어깨높이 위로 자르지 마십시오. 원치 않는 끝부분 접촉을 방지하고 예상치 못한 상황에서 고지 가지치기를 보다 잘 제어할 수 있

707 - 008 - 06.04.2021• 제조업체가 지정한 교체 가이드 바와 고지 가지치기

만 사용하십시오.부적절한 교체 바 및 고지 가지치기 로 체인 고장 및/또는 기계 반동이 발생할 수 있습니

• 제조업체의 고지 가지치기 연마 및 유지 보수 지침을 따르십시오. 깊이 게이지 높이를 줄이면 기계 반동이 증가할 수 있습니다. 일반 폴 프루너 안전 경고 걸린 물질 제거, 폴 프루너 보관 및 정비를 할 때 모든 지 침을 따르십시오. 전원이 꺼져 있고 배터리 팩이 제거되 었는지 확인하십시오. 걸린 물질 제거 혹은 정비를 할 때 폴 프루너를 예상치 않게 작동하면 심각한 부상을 초래할

경고: 제품을 사용하기 전에 다음 경고 지

• 제품을 사용할 때는 항상 인가된 개인안전장비를 착 용하십시오. 개인안전장비가 부상을 완전히 방지할 수는 없지만 사고가 발생할 경우 부상의 정도를 줄일 수 있습니다. 대리점에서 올바른 장비를 선택할 수 있

• 물체가 떨어질 수 있는 경우 헬멧을 착용하십시오.

• 인가된 청각 보호 장구를 사용하십시오.

• 인가된 시각 보호 장구 가리개를 사용하는 경우에는 반드시 인가된 고글을 사용하십시오. 인가된 고글은

미국 표준 ANSI Z87.1 또는 EU 국가의 EN 166에 동

• 절단 장비를 부착하거나, 검사하거나, 청소하는 경우 처럼 필요할 때 장갑을 사용하십시오.

• 안전화 혹은 미끄럼 방지 밑창으로 된 신발을 착용하

• 질긴 천으로 만든 옷을 사용하십시오. 항상 두꺼운 긴 바지와 긴 소매를 착용하십시오. 나뭇가지와 잔가지 에 걸릴 수 있는 느슨한 옷을 착용하지 마십시오. 보 석, 짧은 바지, 발가락 부분이 트인 신발을 착용하거 나 맨발로 작업하지 마십시오. 머리카락을 어깨높이 위로 안전하게 올리십시오.

• 응급 처치 용품은 가까이에 두십시오.

이 절에서는 제품의 안전 기능 및 그 용도, 이 장치를 올바 로 작동시키기 위한 점검 및 유지 보수 등에 대하여 설명 합니다. 각 구성품이 제품의 어느 부분에 위치해 있는지

제품의 유지 보수가 적절히 이루어지지 않거나, A/S 및/ 또는 수리가 전문가에 의해 이루어지지 않는 경우 제품의 수명이 감소하고 사고의 위험이 늘어날 수 있습니다. 추 가 정보가 필요하신 경우 가까운 서비스 대리점에 문의하

안전장치에 결함이 있는 제품은 절대 로 사용하지 마십시오. 제품의 안전장치는 이 절에 기재된 대로 점검하고 유지 보수되어야 합니다. 만약 사용자의 제품이 이 점검 사항

707 - 008 - 06.04.2021 621중에서 만족하지 않는 부분이 있다면 서비스

대리점을 찾아 수리해야 합니다. 주의: 장비를 서비스하고 수리하기 위해서 는 특별한 교육을 받아야 합니다. 장비의 안 전장치와 관련해서는 특히 그렇습니다． 만 약 사용자의 장비가 아래 나열된 점검 사항 중에서 지적되는 부분이 있다면 반드시 서비 스 대리점을 찾으셔야 합니다. 당사 제품을 구입하시면 당사의 전문 수리 및 서비스를 이 용하실 수 있습니다. 장비를 구입한 판매점에 서 서비스를 제공할 수 없는 경우에는 가장 가까운 서비스 센터의 주소를 문의하십시오.

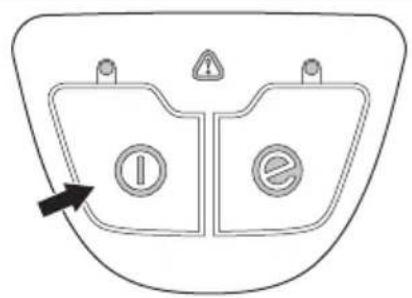

1. 시작/정지 버튼(A)을 길게 누릅니다.

a) LED가 켜지면 제품이 켜집니다. b) LED가 꺼지면 제품이 꺼집니다.

SavE 기능 시작 방법 페이지 의 627

3. 경고 표시등(C)이 켜지거나 깜박이면

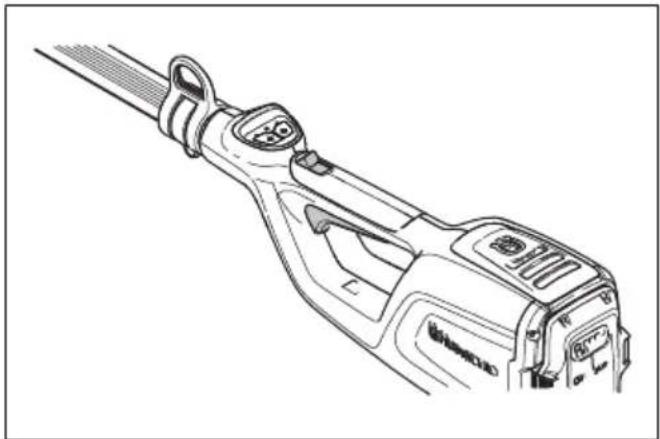

파워 트리거 로크아웃 점검 방법 파워 트리거 로크아웃은 우연히 작동되는 것을 방지합니 다. 핸들을 놓으면 파워 트리거와 파워 트리거 로크아웃 이 처음 위치로 돌아갑니다.

1. 로크아웃이 초기 위치에 있을 때 파워 트리거가 잠겨

2. 로크아웃을 당긴 후 해제하고 원래 위치로 돌아가는

3. 파워 트리거와 로크아웃이 자유롭게 움직이고 리턴

스프링이 올바르게 작동하는지 확인하십시오.

6. 파워 트리거를 놓고 절단 부품이 완전히 멈추는 지 확

• 승인된 가이드 바/톱 체인 조합 및 연마 장비만 사용 하십시오. 자세한 지침은 유지 보수 페이지의 628

707 - 008 - 06.04.2021• 톱 체인을 사용하거나 유지 보수할 때에는 보호 장갑

을 착용하십시오. 움직이지 않는 톱 체인으로 인해 부 상을 입을 수도 있습니다.

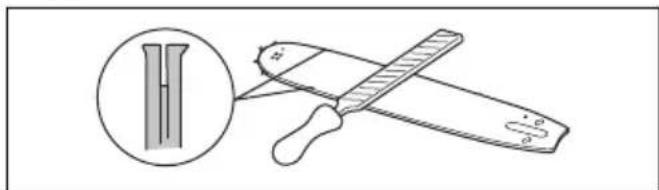

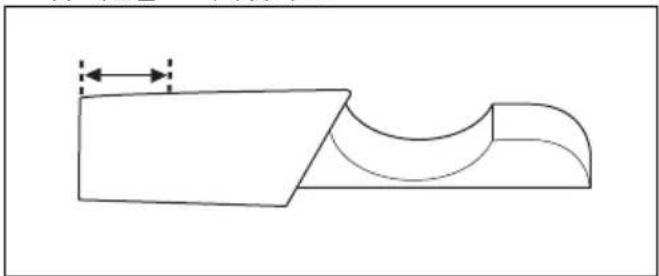

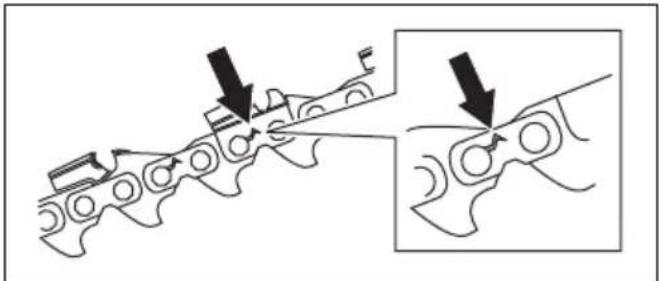

• 절단 이를 올바르게 연마하여 유지하십시오. 지침을 준수하여 권장 파일게이지를 사용하십시오. 손상되거 나 잘못 연마된 톱 체인은 사고 위험을 높입니다.

• 정확한 깊이 게이지 설정을 유지하십시오. 당사 지침 에 따라 권장 깊이 게이지 설정을 사용하십시오. 깊이 게이지 설정이 너무 크면 기계 반동의 위험이 증가합

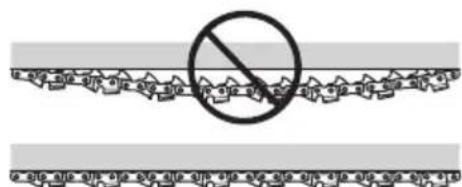

• 톱 체인의 장력이 올바른지 확인합니다. 톱 체인이 가 이드 바에 맞게 조여지지 않는 경우 톱 체인이 이탈할 수 있습니다. 잘못된 톱 체인 장력은 가이드 바, 톱 체 인 및 체인 구동 스프로켓의 마모를 증가시킵니다.

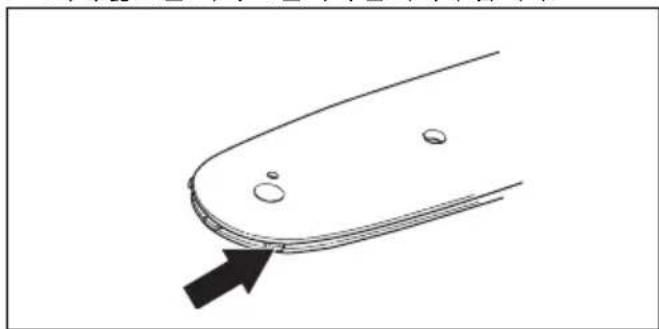

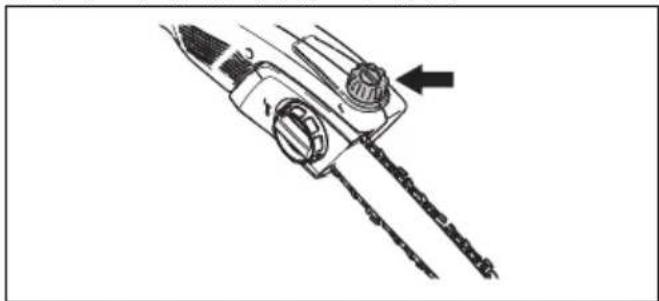

• 절단 장비를 정기적으로 유지 보수하고 올바르게 윤 활하십시오. 톱 체인이 올바르게 윤활되지 않으면 가 이드 바, 체인 및 체인 구동 스프로켓의 마모 위험이

제품을 사용하기 전에 다음 경고 지 침을 읽고 준수하십시오.

• 작업 중에 15미터(50피트) 이내로 접근하는 사람이나 동물이 없도록 하십시오. 몇 명의 작업자가 같은 구역 내에서 일하고 있는 경우 안전거리는 최소한 15미터 여야 합니다. 그렇지 않으면 심각한 인명 사고의 위험 이 있습니다. 누군가 다가가면 즉시 제품을 정지시키 십시오. 아무도 안전거리 내에 있지 않도록 하고 사용 자의 뒤편을 확인하지 않고 제품을 휘두르지 마십시

• 예를 들어 짙은 안개, 폭우, 강풍, 추위 등 기후가 나쁠 때는 절대로 제품을 사용하지 마십시오. 날씨가 너무 더운 경우에는 제품이 과열될 수 있습니다. 악천후에 서 일을 하게 되면 쉽게 피로를 유발하고, 작업장 표 면이 미끄러워지는 등 위험한 상황을 초래할 수 있습

• 어린이가 제품을 사용하거나 제품 근처에 있지 못하 도록 하십시오. 제품은 시동하기 쉬우므로 완벽히 감 시하지 않고 보관하는 경우 어린이가 시동할 수도 있 습니다. 이것은 심각한 인명 사고를 당할 수 있는 위 험을 의미합니다. 제품을 긴밀히 감독하지 않는 경우 에는 배터리를 분리하십시오.

• 사람, 동물 또는 기타 물품이 제품 제어에 영향을 미 치지 못하게 하거나 절단용 부품 및 절단용 부품에 의 해 튀어나온 느슨한 물체에 닿지 않게 하십시오.

• 청력 보호 장구를 착용하고 있을 때는 경고 신호나 고 함을 주의해서 들으십시오. 제품이 멈추면 즉시 청력 보호 장구를 벗으십시오.

• 진동에 너무 많이 노출되면 순환계가 약한 사람은 순 환계 장애 또는 신경계 장애를 일으킬 수 있습니다. 진동에 과도하게 노출되어 나타나는 증상을 느끼면 의사에게 문의하십시오. 이런 증상에는 마비, 감각 상 실, 욱신거림, 따끔함, 통증, 무력감, 피부색 또는 상태 의 변화 등이 있으며 일반적으로 손가락, 손, 손목 등

• 인가된 보호대 없이 절단용 부속품을 절대로 사용하 지 마십시오. 잘못된 또는 결함이 있는 보호대를 끼우 면 심각한 인명 사고가 발생할 수 있습니다.

• 제품으로 작업을 시작하기 전에 항상 제품을 정지시 키고, 배터리를 제거하고, 절단 장비가 완전히 정지되 었는지 확인하십시오. 연마 지침을 준수하지 않으면 기계 반동의 위험이 증가합니다.

• 어떻게 해야 하는지 잘 모르는 경우에는 전문가에게 문의해야 합니다. 대리점이나 서비스 센터에 문의합 니다. 자신의 능력 밖이라고 판단되는 모든 조작은 하

• 자신의 능력 밖이라고 판단되는 모든 조작은 하지 마

• 피로한 상태, 알코올 및 마약, 약물 또는 기타 시력, 주 의력, 협응 능력 및 판단력에 영향을 미칠 수 있는 물 질의 영향을 받는 상태에서는 절대 이 제품을 사용해

• 날이 고정된 물체에 닿으면 제품이 격렬하게 옆으로 튕겨날 수 있습니다. 이것을 기계 반동이라 합니다. 기계 반동은 제품/작업자를 어떠한 방향으로든 급격 하게 밀어내고 제품을 제어할 수 없게 할 수 있습니 다. 가이드 바 끝으로 절단하지 않도록 하십시오.

• 사고 발생 시 도움을 청할 수 있는 상황이 아닌 경우 에는 제품을 사용하지 마십시오.

• 항상 발을 단단히 딛고 중심을 유지하십시오. 작업자 가 쉽게 움직일 수 있고 안전하게 서 있을 수 있는지 확인하십시오. 갑자기 움직여야 할 경우 지면에 장애

707 - 008 - 06.04.2021

623물(뿌리, 바위, 가지, 도랑 등)이 있는지 주변 지역을 점검하십시오. 경사 지면에서 작업할 때는 특히 주의

• 항상 작업 구역을 검사하십시오. 돌, 깨진 유리, 못, 강 선, 끈 등 절단용 부품 주위로 감기거나 튕겨 나갈 수 있는 느슨한 물체를 모두 제거합니다.

• 장력이 높은 나무를 자를 때는 특히 주의하십시오. 장 력 상태에 있는 나무는 절단 전후에 원위치로 튕겨 나 갈 수 있습니다. 올바르지 않은 위치에 있거나 나무의 잘못된 장소를 절단하면 나무가 작업자나 제품을 칠 수 있어 사고의 위험이 있습니다. 두 상황은 심각한 부상을 유발할 수 있습니다.

• 균형을 유지하고 발을 단단히 지탱하십시오.

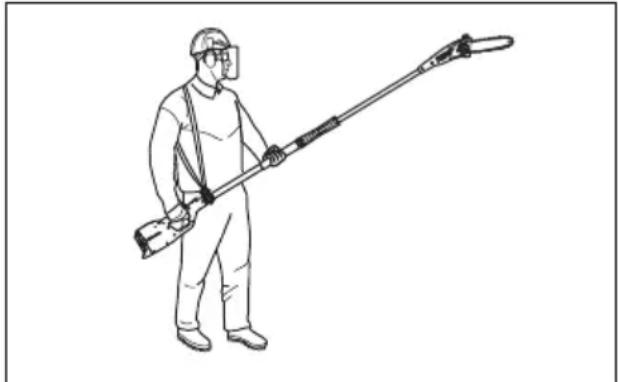

• 멜빵으로 제품의 무게를 지지하여 제품을 쉽게 다룰

• 항상 두 손으로 제품을 잡으십시오. 제품을 몸의 오른

• 다른 구역으로 이동하기 전에 제품을 정지시키십시 오. 제품을 가까운 거리로 이동할 때에도 이동 보호대

• 제품이 작동 중일 때에는 시계가 확보되지 않는 한 제 품을 아래쪽으로 내려 놓지 마십시오.

• 제품이 -10° 이하의 온도에서 작동하는 경우에는 작 업을 시작하기 전에 최소한 24시간 동안 제품과 배터 리를 따뜻한 공간에 보관해야 합니다.

• 절대로 절단되는 가지의 바로 아래에 서 있지 마십시 오. 심각한 부상이나 치명적인 부상을 당할 수 있습니

• 머리 위 전선 근처에서 이루어지는 작업에 대한 해당 안전 규정을 준수하십시오.

• 이 제품은 전기에 절연되어 있지 않습니다. 제품이 고 압 전선에 닿거나 가까워지면 사망하거나 심각한 부 상을 당할 수 있습니다. 전기가 아크로 한 곳에서 다 른 곳으로 튕길 수 있습니다. 전압이 높을수록 전기가 멀리 튈 수 있습니다. 또한 전기는 특히 젖어있는 경 우 가지와 다른 물체를 타고 이동할 수도 있습니다. 항상 제품과 고압 전선 및/또는 그에 닿아 있는 다른 물체의 거리가 최소한 10m가 되도록 유지하십시오. 이 안전거리 내에서 작업해야 하는 경우에는 항상 관 련 전기 회사에 문의하여 작업을 시작하기 전에 전원 이 꺼져 있는 것을 확인하십시오.

• 손상된 절단용 부착물은 사고의 위험성을 증가시킵니

경고: 제품을 사용하기 전에 다음 경고 지

• 권장 배터리는 BLi10입니다. 배터리는 소프트웨어 암

• 관련된 BLi10 제품의 전원 공급 장치로 충전할 수 있 는 Husqvarna 배터리만 사용하십시오. 부상을 방지 하기 위해 배터리를 다른 장치의 전원 공급 장치로 사

• 감전의 위험이 있습니다. 배터리 단자를 열쇠, 나사 또는 기타 금속에 연결하지 마십시오. 이로 인해 배터 리가 누전될 수 있습니다.

• 배터리의 에어 슬롯에 물체를 넣지 마십시오.

• 배터리를 직사광선, 열 또는 화염으로부터 멀리하십 시오. 배터리가 화상 및/또는 화학 화상을 초래할 수

• 배터리가 비를 맞거나 젖지 않도록 보호하십시오.

• 배터리를 전자레인지나 고압으로부터 멀리하십시오.

• 배터리를 분해하거나 부수지 마십시오.

• 배터리 산이 피부에 닿지 않도록 하십시오. 배터리 산 은 피부 상처, 부식 및 화상의 원인이 됩니다. 눈에 배 터리 산이 들어가면 문지르지 말고 물로 최소 15분 동 안 눈을 씻어내십시오. 배터리 산이 피부에 닿은 경우 다량의 물과 비누로 피부를 씻어야 합니다. 의료 지원

• 배터리는 -10°C~40°C(14°F~104°F)의 온도에서 사용

• 배터리 또는 배터리 충전기를 물로 청소하지 마십시

제품, 배터리 및 배터리 충전기 청소 방법 페이지 의 634

• 결함이 있거나 손상된 배터리를 사용하지 마십시오.

• 배터리는 못, 나사 또는 보석과 같은 금속 물체가 닿 지 않도록 보관하십시오.

• 배터리를 어린이의 손이 닿지 않는 곳에 보관하십시

• 안전 지침을 준수하지 않을 경우 감전 또는 누전의 위

• 제품과 함께 제공되지 않은 배터리 충전기를 사용하 지 마십시오. BLi10 배터리를 충전할 때 사용할 권장 충전기는 QC80입니다.

• 배터리 충전기 분해를 시도하지 마십시오.

• 결함이 있거나 손상된 배터리 충전기를 사용하지 마

• 전원 코드로 배터리 충전기를 들어 올리지 마십시오. 주전원 소켓에서 배터리 충전기를 분리하려면 플러그 를 당겨 빼내십시오. 전원 코드를 당기지 마십시오.

707 - 008 - 06.04.2021• 모든 케이블 및 연결선을 물, 오일 및 날카로운 모서

리로부터 멀리하십시오. 케이블이 문, 울타리 등과 같 은 물체 사이에 끼지 않았는지 확인하십시오.

• 인화성 물질이나 부식성 물질 근처에서 배터리 충전 기를 사용하지 마십시오. 배터리 충전기가 덮여 있지 않은지 확인하십시오. 연기 또는 불이 나는 경우에는 배터리 충전기 플러그를 분리하십시오.

• 공기가 잘 통하고 햇빛이 비치지 않는 실내에서만 배 터리를 충전하십시오. 야외에서 배터리를 충전하지 마십시오. 젖어 있는 환경에서 배터리를 충전하지 마

• 배터리 충전기는 5°C~40°C(41°F~104°F)의 온도에서 만 사용하십시오. 공기가 잘 통하고 건조하며 먼지가 없는 환경에서 충전기를 사용하십시오.

• 배터리 충전기의 냉각 슬롯에 물체를 넣지 마십시오.

• 배터리 충전기의 누전을 유발할 수 있으므로 충전기 단자를 금속 물체에 연결하지 마십시오.

• 손상되지 않은, 인가된 주 전원 소켓을 사용하십시오. 배터리 충전기의 코드가 파손되지 않았는지 확인하십 시오. 연장 케이블을 사용하는 경우 연장 케이블이 파 손되지 않았는지 확인하십시오. 유지 보수에 대한 안전 지침 경고: 제품을 유지 보수하기 전에 다음 경 고 지침을 읽으십시오.

• 유지 보수, 다른 점검 또는 제품을 조립하기 전에 배 터리를 제거하십시오.

• 작업자는 이 사용자 설명서에 나와있는 유지 보수 및 서비스만 수행해야 합니다. 더 큰 연장 장치의 유지 보수 및 서비스는 서비스 대리점에 문의하십시오.

• 배터리 또는 배터리 충전기를 물로 청소하지 마십시 오. 강한 세제는 플라스틱에 손상을 줄 수 있습니다.

• 유지 보수 작업을 수행하지 않으면 제품 수명주기가 단축되고 사고 위험이 높아집니다.

• 모든 서비스 및 수리 작업, 특히 제품의 안전장치에 대한 특별 교육이 필요합니다. 유지 보수를 마친 후에 이 사용자 설명서의 모든 점검 내용이 승인되지 않은 경우에는 서비스 대리점에 문의하십시오. 제품을 위 한 전문 수리 및 서비스를 제공해드립니다.

경고: 제품을 조립하기 전에 다음 '안전' 장 을 읽고 이해하십시오.

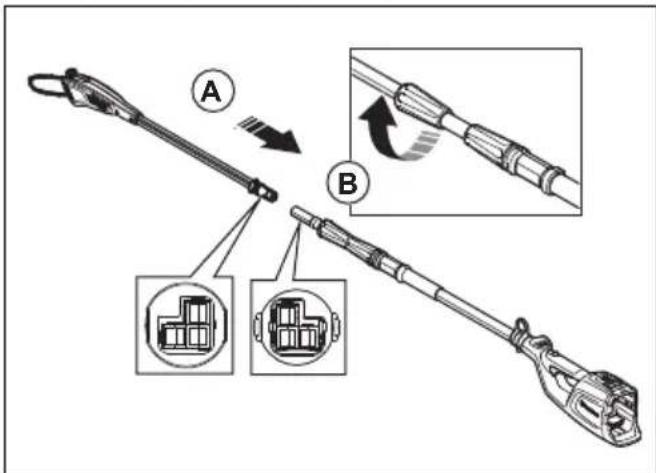

1. 전기 플러그가 정렬되어 있는지 확인하십시오.

2. 축(A)의 끝을 완전히 연결하십시오.

3. 축(B)의 톱 헤드 측면에 있는 나사 손잡이를 조입니

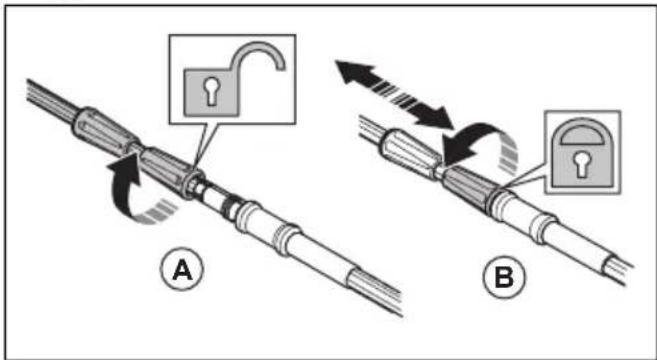

1. 축(A)의 배터리 하우징 쪽에 있는 나사 손잡이를 풉니

2. 축을 원하는 위치로 조정합니다.

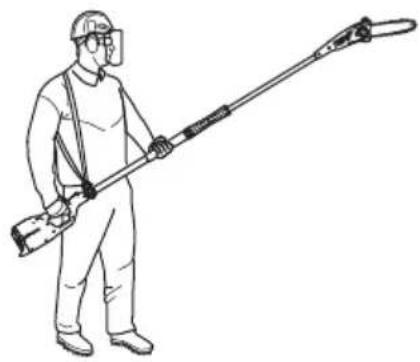

제품을 사용할 때는 항상 벨트를 사용하십시오. 멜빵은 제품 작동 중에 최대한의 제어 기능을 제공합니다. 멜빵 을 착용하면 팔과 등에 피로감이 누적될 위험이 줄어듭니

2. 멜빵 지지 고리에 멜빵을 연결합니다.

707 - 008 - 06.04.2021 6253. 보조 고리가 대략 오른쪽 엉덩이 높이가 될 때까지 멜

1. 공기 흡입구에서 먼지 및 손상 여부를 점검하십시오.

브러쉬를 사용하여 제품에서 풀과 잎을 제거하십시

2. 제품이 올바르게 작동하는지 확인합니다.

3. 모든 너트와 나사를 조이십시오.

4. 톱 헤드가 올바르게 부착되었는지 확인하십시오.

5. 톱 헤드에 균열 등의 손상이 있는지 점검하십시오. 손

6. 커버가 손상되지 않았는지, 커버가 올바르게 부착되

었는지 확인하십시오. 배터리 충전기 연결 방법

1. 배터리 충전기를 명판에 기재된 전압 및 주파수에 맞

2. 플러그를 접지된 소켓에 연결합니다. 배터리 충전기

의 LED가 녹색으로 한 번 깜박입니다. 주: 배터리 온도가 50°C/122°F 이상이면 배터리가 충전 되지 않습니다. 온도가 50°C/122°F 이상이면 배터리 충 전기가 배터리를 충전하기 전에 배터리를 냉각시킵니다. 배터리를 배터리 충전기에 연결하는 방

주: 배터리를 처음 사용하는 경우에는 배터리를 충전하 십시오. 새 배터리는 30%만 충전되어 있습니다.

3. 배터리 충전기의 녹색 충전 표시등이 켜져 있는지 확

인합니다. 이는 배터리가 배터리 충전기에 올바르게 연결되었음을 의미합니다.

4. 배터리의 모든 LED(A)가 켜지면 배터리가 완전히 충

5. 주전원 소켓에서 배터리 충전기를 분리하려면 플러그

를 당겨 빼냅니다. 코드를 당기지 마십시오.

6. 배터리를 배터리 충전기에서 분리합니다.

주: 자세한 내용은 배터리 및 배터리 충전기 설명서를

배터리를 제품에 연결하는 방법 경고: 제품에는 Husqvarna 정품 배터리만

1. 배터리가 완전히 충전되었는지 확인합니다.

2. 배터리를 제품의 배터리 홀더에 밀어 넣으십시오. 배

터리가 쉽게 홀더에 밀어 들어가야 하며, 그렇지 않은 경우 배터리가 잘못 장착된 것입니다.

3. 배터리의 하단 부분을 누르고 배터리 홀더 안으로 완

전히 밀어 넣습니다. 딸깍 소리가 들리면 배터리가 제 자리에 들어가 잠긴 것입니다.

707 - 008 - 06.04.20214. 래치가 올바른 위치에 고정되었는지 확인하십시오.

1. 시동/정지 버튼을 녹색 LED가 켜질 때까지 길게 누릅

2. 파워 트리거 로크아웃을 뒷편으로 당기고 파워 트리

경고: 머리 위 전선과 가까운 곳에서 작업 할 때는 특히 주의하십시오. 가지가 떨어질 때 누전이 발생할 수 있습니다.

• 가능한 한 가지와 직각에서 절단할 수 있는 위치에 있

• 큰 가지들은 가지가 쓰러지는 위치를 보다 적절하게 제어할 수 있는 방향에서 절단하십시오. 가지가 쓰러 질 때 지면을 때린 후에 사용자의 방향으로 튈 수 있 다는 점에 주의하십시오.

• 절단한 부분이 아무는 데 시간이 걸릴 수 있고 곰팡이 가 침투할 위험이 커지므로 절대로 가지의 뿌리에서 돌출된 부분을 절단하지 마십시오.

• 절단 헤드의 밑 부분에 고정 물체를 사용하여 절단하 는 동안 지지하도록 하십시오. 이렇게 하면 절단용 부 착물이 가지에서 "튀어 오르지" 않도록 할 수 있습니

• 가지를 끝까지 절단하기 전에 가지의 아래 부분에서 절단 작업을 시작하십시오. 이렇게 하면 절단 부분이 아무는 데 시간이 걸리고 나무에 영구적인 손상을 발 생시키는 나무껍질이 찢어지는 것을 방지할 수 있습 니다. 절단은 날이 끼는 것을 방지할 수 있도록 가지 두께의 ⅓보다 깊어서는 안 됩니다. 절단용 부착물이 끼지 않도록 가지에서 빼내는 동안 체인을 계속 가동

• 발판이 단단하고 가지, 돌 및 나무 때문에 작업이 방 해를 받지 않는지 확인하십시오. 경고: 절단용 부착물이 제대로 보이지 않는 상태에서 파워 트리거를 작동하지 마십시오. SavE 기능 시작 방법 이 제품에는 SavE 기능이 있습니다. SavE 기능은 배터리 로부터 가장 긴 작동 시간을 제공합니다.

707 - 008 - 06.04.2021

6271. SavE 버튼을 누릅니다. 본 기능이 작동하면 LED가

2. SavE 기능을 정지하려면 SavE 버튼을 다시 누르십시

2. 정지 버튼을 누르면 녹색 LED 표시등이 꺼집니다.

3. 배터리를 제품에서 분리합니다. 2개의 해제 버튼을

경고: 제품의 유지 보수를 수행하기 전에 안전 장을 읽고 이해하십시오. 경고: 제품을 유지 보수하기 전에 항상 배

경고: 유지 보수를 하기 전에 배터리를 제

다음은 제품에 반드시 행해야 하는 유지 보수 단계 목록 입니다. 자세한 내용은 유지 보수 장의 작업을 참고하십

유지 보수 매일 매주 매월 제품의 외부 부품을 마른 천으로 닦으십시오. 물은 사용하지 마십시오.

시동 및 정지 버튼이 제대로 작동하며 손상되 지 않았는지 확인하십시오.

파워 트리거와 파워 트리거 로크아웃 기능이 안전상 올바르게 작동하는지 확인하십시오.

모든 제어 장치가 작동하고 손상되지 않았는

핸들을 건조하고 청결하게 유지하십시오. 핸 들에 오일이나 그리스가 없는지 확인하십시

체인 톱이 손상되지 않았는지 확인하십시오. 손상된 체인 톱은 교체하십시오.

나사와 너트가 단단히 조여졌는지 확인합니

오일 탱크 뚜껑을 세척하십시오. X 배터리의 배터리 해제 버튼이 제대로 동작하 고 배터리를 제품에 고정되어 있는지 확인하

628 707 - 008 - 06.04.2021유지 보수 매일 매주 매월 배터리 충전기가 손상되지 않았고 올바르게 작동하는지 검사하십시오.

배터리가 손상되지 않았는지 확인하십시오. X 배터리가 충전되었는지 확인합니다. X 배터리 충전기가 손상되지 않았는지 확인하

모든 케이블, 커플링 및 연결부를 검사하십시 오. 손상되거나 먼지가 없는지 확인하십시오.

체인 톱 커버를 세척하십시오. X 배터리와 제품 사이의 연결을 점검합니다. 배 터리와 배터리 충전기 사이의 연결을 점검합

톱 헤드가 손상되지 않았는지 확인하십시오. 손상된 톱 헤드는 교체하십시오. 톱 헤드에 대한 모든 서비스는 반드시 인가된 Husqvarna 대리점에서

체인 구동 스프로켓이 마모되지 않았는지 점

약 100시간 작동한 이후나 필요 시 그 이전에 체인 구동 스프로켓을

1. 리벳과 고리에 금이 간 곳이 없는 지와 리벳이 풀리지

않았는지 확인합니다. 필요하면 교체하십시오.

2. 톱 체인을 쉽게 구부릴 수 있는지 확인합니다. 굳어

3. 톱 체인을 새 톱 체인과 비교하여 리벳과 링크가 마모

4. 절단 이의 가장 긴 부분이 4 mm/0.16인치 이하인 경

우 톱 체인을 교체하십시오. 절단기에 금이 가 있으면 톱 체인을 교체하십시오. 가이드 바를 교체하려면

1. 잠금 손잡이를 시계 반대 방향으로 돌리고 보호 덮개

2. 톱 체인을 연결한 상태에서 가이드 바를 탈거하십시

3. 톱 체인을 가이드바에서 탈거하십시오.

4. 볼트(D)를 탈거하고 기어를 탈거하십시오. 장비를 가

5. 기어와 함께 볼트(D)를 새 가이드 바에 장착하십시오.

6. 톱 체인을 가이드 바의 홈에 두십시오.

7. 가이드 바와 기어(B)를 가이드 바 핀(E)에 장착하십시

8. 드라이브 스프로킷 둘레에 톱 체인을 장착하십시오.

절단날이 드라이브 스프로킷(C)의 반대 방향을 향해

9. 보호 덮개(A)를 설치하고 잠금 손잡이를 시계 방향으

10. 톱 체인을 조입니다. 자세한 지침은

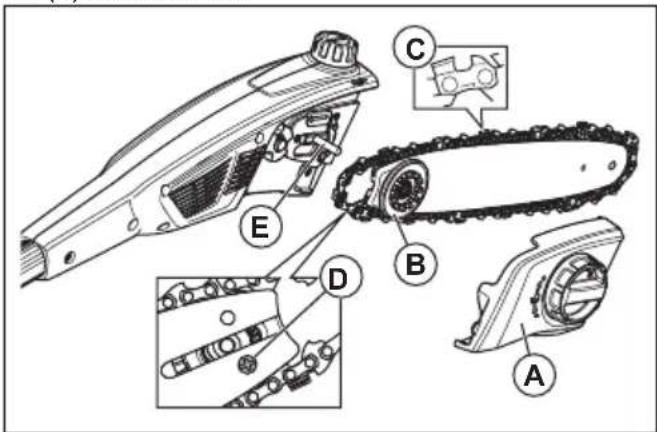

1. 잠금 손잡이를 시계 반대 방향으로 돌리고 보호 덮개(A)를 제거합니다.

2. 톱체인을 연결한 상태에서 가이드 바를 탈거하십시

3. 톱체인을 가이드바에서 탈거하십시오.4. 새로운 톱 체인을 가이드 바의 홈에 두십시오.5. 가이드 바와 기어(B)를 가이드 바 핀(E)에 장착하십시

6. 드라이브 스프로킷 둘레에 톱 체인을 장착하십시오.절단날이 드라이브 스프로킷(C)의 반대 방향을 향해야 합니다.7. 보호 덮개(A)를 설치하고 잠금 손잡이를 시계 방향으로 돌립니다.8. 톱 체인을 조입니다. 자세한 지침은

톱 체인을 사용하거나 유지 보수할때에는 보호 장갑을 착용하십시오. 움직이지않는 톱 체인으로 인해 부상을 입을 수도 있 마모되었거나 손상된 가이드 바 또는 톱 체인을Husqvarna에서 권장하는 가이드 바 및 톱 체인 조합으로교체합니다. 이는 제품의 안전 기능을 유지하는 데 필요합니다. 권장되는 교체용 바 및 체인 조합의 목록은

서리 페이지의 638 을 참조하십시오.• 가이드 바 길이, 인치/cm 가이드 바 길이에 대한 자세한 내용은 일반적으로 가이드 바 뒤쪽 끝에 있습니다.• 바 끝 스프로켓 부분의 이 수(T)• 체인 피치, 인치. 톱 체인의 구동 고리간 거리는 바 끝스프로켓과 구동 스프로켓 부분에 있는 이의 거리와일치해야 합니다. PITCH =

• 구동 고리의 수 구동 고리 수는 가이드 바 유형에 따라 결정됩니다.• 바 홈 폭, 인치/mm. 가이드 바의 홈 너비는 체인 구동고리 폭과 같아야 합니다.• 체인 오일 구멍 및 체인 텐셔너 구멍. 가이드 바가 제품에 맞아야 합니다.

707 - 008 - 06.04.2021• 구동 고리 폭, mm/인치.

절단기를 연마하는 방법에 대한 일반 정보 무딘 톱 체인을 사용하지 마십시오. 톱 체인이 무딘 경우 가이드 바를 목재에 밀어 넣기 위해 더 많은 압력을 가해 야 합니다. 톱 체인이 매우 무딘 경우 목재 조각이 아닌 톱 밥 먼지가 생깁니다. 날카로운 톱 체인은 목재에 잘 먹히고, 목재 조각이 길고

톱 체인의 절단부인 절단기는 절단 이(A)와 깊이 게이지 (B)로 구성됩니다. 절삭 깊이(깊이 게이지 설정)는 둘 사 이의 높이 차이에 의해 결정됩니다.

절단기를 연마할 때 다음 요소를 고려해야 합니다.

올바른 장비가 없으면 톱 체인을 정확하게 연마하기가 쉽 지 않습니다. Husqvarna 파일게이지를 사용하십시오. 이 는 최대의 절단 성능과 최소의 기계 반동 위험을 유지하 는 데 도움이 됩니다. 경고: 연마 지침을 따르지 않으면 기계 반 동의 힘이 커집니다. 주: 톱 체인의 연마에 대한 정보는 절단기 연마 방법 페 이지의 631

1. 원형 줄과 파일게이지를 사용하여 절단 이를 연마합

주: Husqvarna에서 톱 체인에 권장하는 줄 및 게이

2. 절단기에 파일 게이지를 올바르게 적용합니다. 파일

게이지와 함께 제공된 지침을 참조하십시오.

3. 절단 이의 안쪽에서 밖으로 줄을 움직입니다. 풀 스트

4. 모든 절단 이의 한쪽 면에서 물질을 제거합니다.

5. 제품을 뒤집고 반대편에 있는 물질을 제거합니다.

6. 모든 절단 이 길이가 동일한지 확인하십시오.

707 - 008 - 06.04.2021

631깊이 게이지 설정을 조정하는 방법에 대한 일반

절단 이(A)를 연마하면 깊이 게이지 설정(C)이 줄어듭니 다. 최대 절단 성능을 유지하려면 깊이 게이지(B)에서 연 마 재료를 제거하여 권장 깊이 게이지 설정에 이르도록

한 정확한 깊이 게이지 설정을 얻는 방법에 대한 지침을

경고: 깊이 게이지 설정 범위가 너무 넓으 면 기계 반동의 위험이 증가합니다! 깊이 게이지 설정 조정 방법 깊이 게이지 설정을 조정하거나 절단기를 연마하기 전에 절단기를 연마하는 방법에 대한 일반 정보 페이지의 631 의 지침을 참조하십시오. 절단 이를 세 번째 연마할 때마 다 깊이 게이지 설정 조정을 권장합니다. 올바른 깊이 게이지 설정과 깊이 게이지에 대한 경사각을 얻기 위해서는 당사의 깊이 게이지 도구를 사용하실 것을

1. 평줄과 깊이 게이지 도구를 사용하여 깊이 게이지 설

정을 조정하십시오. 올바른 깊이 게이지 설정과 깊이 게이지에 대한 경사각을 얻기 위해서는 Husqvarna의 깊이 게이지 도구만을 사용하십시오.

2. 깊이 게이지 도구를 톱 체인 위에 두십시오.

이 도구를 사용하는 방법에 대한 자세한 내용은 깊이 게이지 도구 패키지를 참조하십시오.

3. 평줄을 사용해 깊이 게이지 도구를 지나 연장되어 있

는 깊이 게이지 끝부분을 제거합니다. 톱 체인 장력 조절 방법 경고: 장력이 올바르지 않은 톱 체인이 가 이드 바에서 느슨해지면 심각한 부상 또는 사 망을 초래할 수 있습니다. 이를 사용하면 톱 체인이 더 길어집니다. 톱 체인의 장력 이 올바른지 확인하기 위해 정기적으로 조절하는 것이 중 요합니다. 제품을 작동하기 전에 톱 체인 장력을 점검하 십시오. 톱 체인을 최대한 단단히 조이되 손으로 톱 체인 을 자유롭게 당길 수 있을 정도로 조여야 합니다. 주: 새 톱 체인은 시운전 기간이 있습니다. 이 기간에는 장력을 좀 더 자주 점검하십시오.

1. 잠금 손잡이를 시계 반대 방향으로 돌려 체인 텐션 조

2. 체인 장력 조절기를 시계 방향으로 돌려 체인 톱을 조

이십시오. 톱 체인에 가능한 최대 장력을 적용하십시 오. 톱 체인은 가이드 바에 단단히 조여야 합니다.

3. 톱 체인을 손으로 당겼을 때 자유롭게 돌아가는지 그

리고 가이드 바가 처지지 않는지 점검합니다.

4. 잠금 손잡이를 시계 방향으로 돌려 체인 텐션 조절 장

절단 장비의 윤활이 불량하면 체인이 엉켜 심각하거나 치명적인 부상을 야기할 수

경고: 폐유는 사용하지 마십시오. 폐유는 사람, 제품 및 환경에 위험한 물질입니다. 632 707 - 008 - 06.04.2021톱 체인 오일

• 톱 체인에 대한 점착성이 높은 체인 오일을 사용하십 시오. 톱 체인 오일은 더운 여름 혹은 추운 겨울 등 모 든 계정에 점도를 유지해야 합니다.

• 톱 체인 수명을 최대한으로 연장하고 환경에 부정적 인 영향을 최소화하려면 Husqvarna 체인 오일을 사 용하십시오. Husqvarna 톱 체인 오일을 구할 수 없으 면, 일반 톱 체인 오일을 사용하십시오.

• 톱 체인 윤활을 위한 오일을 구매할 수 없는 지역에서 는 보통의 EP 90 트랜스미션 오일을 사용하십시오. 오일 탱크 내 오일 수준을 정기적으로 점검하여 톱 체인 및 가이드 바가 손상되지 않도록 하십시오.

1시간 동안 작동한 이후 혹은 배터리가 방전되면 톱 체인

1. 톱 헤드 상단의 오일 탱크 캡을 여십시오.

2. Husqvarna 체인 오일을 채우십시오.

1. 제품을 시동하고 3/4 속도로 작동시키십시오. 가이드

바의 끝을 밝은 색채 표면에서 약 20cm(8인치) 떼어

2. 1분간 작동하면 오일 라인이 밝은 표면에 나타납니

3. 1분 후에 오일 라인이 보이지 않으면 가이드 바에서

오일 채널을 청소하십시오. 가이드 바 가장자리의 홈

4. 제품을 시동하고 3/4 속도로 작동시키십시오. 바의 끝

을 밝은 색채 표면에서 약 20cm(8인치) 떼어서 겨냥

5. 1분간 작동하면 오일 라인이 밝은 표면에 나타납니

6. 1분 후에 오일 라인이 보이지 않으면 승인된 대리점

윤활이 작동하지 않을 경우 점검 방법

1. 바의 오일 통로가 막히지 않았는지 점검합니다. 필요

2. 기어 하우징의 오일 통로가 막히지 않았는지 점검합

3. 바 끝 스프로켓이 자유롭게 회전하는지 점검합니다.

위의 점검을 수행한 후에도 체인 윤활 시스템이 작동 되지 않으면 서비스 센터에 문의해야 합니다. 가이드 바 점검 방법

1. 오일 채널이 막혀 있지 않은지 확인합니다. 필요하면

2. 가이드 바의 가장자리에 들쑥날쑥한 부분이 있는지

확인합니다. 파일을 사용하여 거친 부분을 제거합니

6334. 가이드 바의 홈이 마모되었는지 검사합니다. 필요한 경우 가이드 바를 교체합니다.

5. 가이드 바 끝부분이 거칠거나 마모되었는지 확인합니

6. 바 끝 스프로켓이 자유롭게 회전하고 끝 스프로켓의

윤활 구멍이 막히지 않았는지 점검합니다. 필요하면

7. 수명주기를 연장하려면 가이드 바를 매일 돌리십시

제품, 배터리 및 배터리 충전기 청소 방

1. 사용 후 마른 천으로 제품을 청소합니다.

2. 마른 천으로 배터리 및 배터리 충전기를 청소합니다.

배터리 가이드 트랙을 청결히 관리합니다.

3. 사용하기 전에 배터리의 단자와 배터리 충전기가 깨

4. 브러시로 오일 탱크 뚜껑 주위를 청소하십시오.

5. 브러시로 보호 덮개의 내부 표면을 청소하십시오.

1. 배터리에 손상(예: 균열)이 있는지 검사하십시오.

2. 배터리 충전기에 손상(예: 균열)이 있는지 검사하십시

3. 배터리 충전기의 연결 코드에 손상이 없고 내부에 균

문제 발생 가능한 결함 가능한 해결 방법 녹색 시작 LED가 깜

배터리 전압이 부족합니다. 배터리를 충전하십시오. 적색 오류 LED가 깜

과부하가 걸렸습니다. 절단용 부품이 걸렸습니다. 제품을 중지하십 시오. 배터리를 분리하십시오. 절단용 부품에 서 원치 않은 물질을 청소하십시오. 체인을 푸

주변 온도가 너무 낮거나 높습니다. 제품이 식도록 둡니다. 파워 트리거와 시동 버튼을 동시에 눌렀습니

전원 트리거를 놓고 시동 버튼을 누릅니다. 제품을 시동할 수 없

배터리 커넥터가 오염되었습니다. 압축 공기나 부드러운 브러시로 배터리 커넥

제품에 대한 정비를 수행해야 합니다. 서비스 대리점에 문의하십시오. 634 707 - 008 - 06.04.2021배터리 문제 발생 가능한 결함 가능한 해결 방법 녹색 LED가 깜박임. 배터리 전압이 부족합니다. 배터리를 충전하십시오. 적색 오류 LED가 깜박임 배터리 잔량이 없습니다. 배터리를 충전하십시오. 주변 온도가 너무 낮거나 높습니

배터리는 -10°C~40°C(14°F~104°F)의 온도에

과전압. 배터리를 배터리 충전기에서 분리합니다. 적색 오류 LED가 켜짐 전압 차가 너무 큽니다(1V). 서비스 대리점에 문의하십시오.

발생 가능한 결함 가능한 해결 방법 적색 오류 LED가 깜박임 주변 온도가 너무 낮거나 높습니다. 배터리 충전기는 5°C~40°C(41°F~104°F)의 온도에서

적색 오류 LED가 켜짐 서비스 대리점에 문의하십시오.

• 제공된 리튬 이온 배터리는 위험 물질 규제를 준수합

• 제삼자나 운송 중개인에 의해 이루어지는 상용 운송 에 대해서는 포장 및 라벨에 대한 특수 요구사항을 준

• 제품을 보내기 전에 위험한 물건에 대한 특별한 교육 을 받은 사람에게 문의하십시오. 모든 해당 국가 규정

• 배터리를 패키지에 넣을 때 개방된 접점에 테이프를 사용하십시오. 배터리가 움직이지 않도록 패키지에 빽빽하게 넣으십시오.

• 보관하거나 운반할 때 항상 배터리를 분리합니다.

• 건조하고 습기 및 서리가 없는 공간에 배터리와 배터 리 충전기를 보관하십시오.

• 정전기가 발생할 수 있는 장소에 배터리를 보관하지 마십시오. 배터리를 금속 상자에 보관하지 마십시오.

• 온도가 5°C~25°C(41°F~77°F) 사이이고 햇볕이 비치 지 않는 곳에 배터리를 보관하십시오.

• 온도가 5°C~45°C(41°F~113°F) 사이이고 햇볕이 비 치지 않는 곳에 배터리 충전기를 보관하십시오.

• 주변 온도가 5°C~40℃(41°F~104°F)일 때만 배터리 충전기를 사용하십시오.

• 장기간 보관하기 전에 배터리를 30%~50% 충전하십

• 배터리 충전기를 폐쇄되고 건조한 공간에 보관하십시

• 보관 중에는 배터리를 배터리 충전기에서 멀리 보관 하십시오. 어린이 및 기타 인가되지 않은 사람이 장비 를 만지지 못하게 하십시오. 잠글 수 있는 공간에 장

• 제품을 장기간 보관하기 전에 청소하고 전체 서비스

• 운반 및 보관 중에 부상이나 제품의 손상을 방지하려 면 제품의 운송용 보호대를 사용하십시오.

• 제품을 안전하게 고정하여 운반하십시오. 배터리, 배터리 충전기 및 제품의 폐기 아래의 기호는 제품이 가정용 폐기물이 아님을 의미합니 다. 전기 및 전자 장비 재활용 처리장에서 재활용하십시

707 - 008 - 06.04.2021 635오. 이는 환경 및 사람에 대한 손상을 방지하는 데 도움이

자세한 정보는 지방 당국, 가정용 폐기물 서비스 또는 판 매점에 문의하십시오. 주: 기호는 제품 또는 제품 패키지에 표시됩니다. 636 707 - 008 - 06.04.2021기술 정보

유형 PMDC 36V 최고 체인 속도, m/sec 10

배터리 제외(kg/lb) 4,1/9.1

소음 출력 수준, 측정 dB(A) 93.79 소음 출력 수준, 보장 L

사용자 청각에서의 등가 음압 수준, dB(A) 80.6

ISO 22867에 따라 측정한 핸들에서의 진동 수준, m/s

접은 상태, 앞 핸들/뒤 핸들 0,793/0.676 펼친 상태, 앞 핸들/뒤 핸들 1,475/0.773 제품에는 정품 Husqvarna BLi 배터리만 사용하십시오.

배터리 용량(Ah) 배터리 등급 그림을 참조하십시오. 공칭 전압, V 36

EC 지침 2000/14/EC에 의거 소음 출력(L

)으로 측정한 소음 배출입니다. 보장 소음 출력과 측정된 소음 출력 간의 차이는 측정 결과의 분산과 Directive 2000/14/EC에 따른 동일 모델의 각기 다른 제품 간의 편차가 보장 소 음 출력에 포함되어 있기 때문에 나타납니다.

등가 음압 수준은 ISO 22868에 따라 여러 작업조건 하에서의 다른 음압 수준에 대하여 시간 가중 총 에너지로 계산됩니다. 등가 음압 수준에 대한 일반적인 통계 분산은 표준 편차 3dB(A)입니다.

등가 진동 수준에 대해 보고된 데이터에는 일반적인 통계 분산(표준 편차)인 1.5m/s

중량(kg) 0.8 인가된 배터리 충전기 배터리 충전기 QC 80 입력 전압, V 100-240 주파수, Hz 50-60 전력, W 80

가이드 바와 톱 체인 조합 다음 조합은 CE의 승인을 받은 것입니다.

길이, 인치 피치, 인치 게이지, mm 유형 구동 고리의 길이 및

10 1/4인치 1.3 Husqvarna H00 58 체인 톱 연마 및 연마용 게이지 권장 연마용 게이지를 사용하여 정확한 연마각을 얻을 수 있습니다. 체인 톱의 날카로움을 유지할 수 있도록 항상 권장 연마용 게이지를 사용할 것을 권장합니다. 제품에 어떤 톱 체인이 있는지 모르는 경우에는 서비스 대리점에 문의하십시오. mm/인치 mm/인치 00 4.0/5/32 85° 30° 0° 0,65/0.025 5056981-03 5796536-01 638 707 - 008 - 06.04.2021EC 준수 선언문 EC 준수 선언문 Husqvarna AB(주소: SE-561 82 Huskvarna, Sweden, 전 화: +4636146500에서는 2021년도 일련 번호부터 그 이 후 폴 프루너 Husqvarna 120iTK4-P(연도는 명판에 명시 되어 있으며 일련 번호가 뒤따름)가 다음의 위원회 지침 에 포함된 요건을 준수함을 당사의 전적인 책임 아래 선

• 2006년 5월 17일 "기계류 관련" 2006/42/EC

• 2014년 2월 26일 "전자기 호환성 관련" 2014/30/EU

• 2011년 6월 8일 "특정 위험 물질 사용에 관한 제한" 2011/65/EU 다음 표준이 적용되었습니다. EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. TÜV Rheinland LGA Products GmbH(주소: Tillystrasse 2, D-90431 Nuernberg, Germany, 0197)는 기계류 지침 (2006/42/EC)의 12조, 3b항에 의거 EC 형식 검사를 실시 하였습니다. EC 형식 검사 인증서의 번호는 다음과 같습 니다. BM 50491650 0001 Huskvarna, 2020-12-30 Pär Martinsson, 개발 관리자(승인된 Husqvarna AB 담당 자 및 기술 문서 책임자)
