ПОСІБНИК КОРИСТУВАЧА K 770 HUSQVARNA

707 - 008 - 06.04.2021Зміст

• Вступ p. 719
• Безпека p. 721
• Збирання p. 730
• Експлуатація p. 731
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 733
• Усунення несправностей p. 740
• Транспортування та зберігання p. 742
• Технічні характеристики p. 742
• Аксесуари p. 744
• Декларація відповідності ЄС p. 745

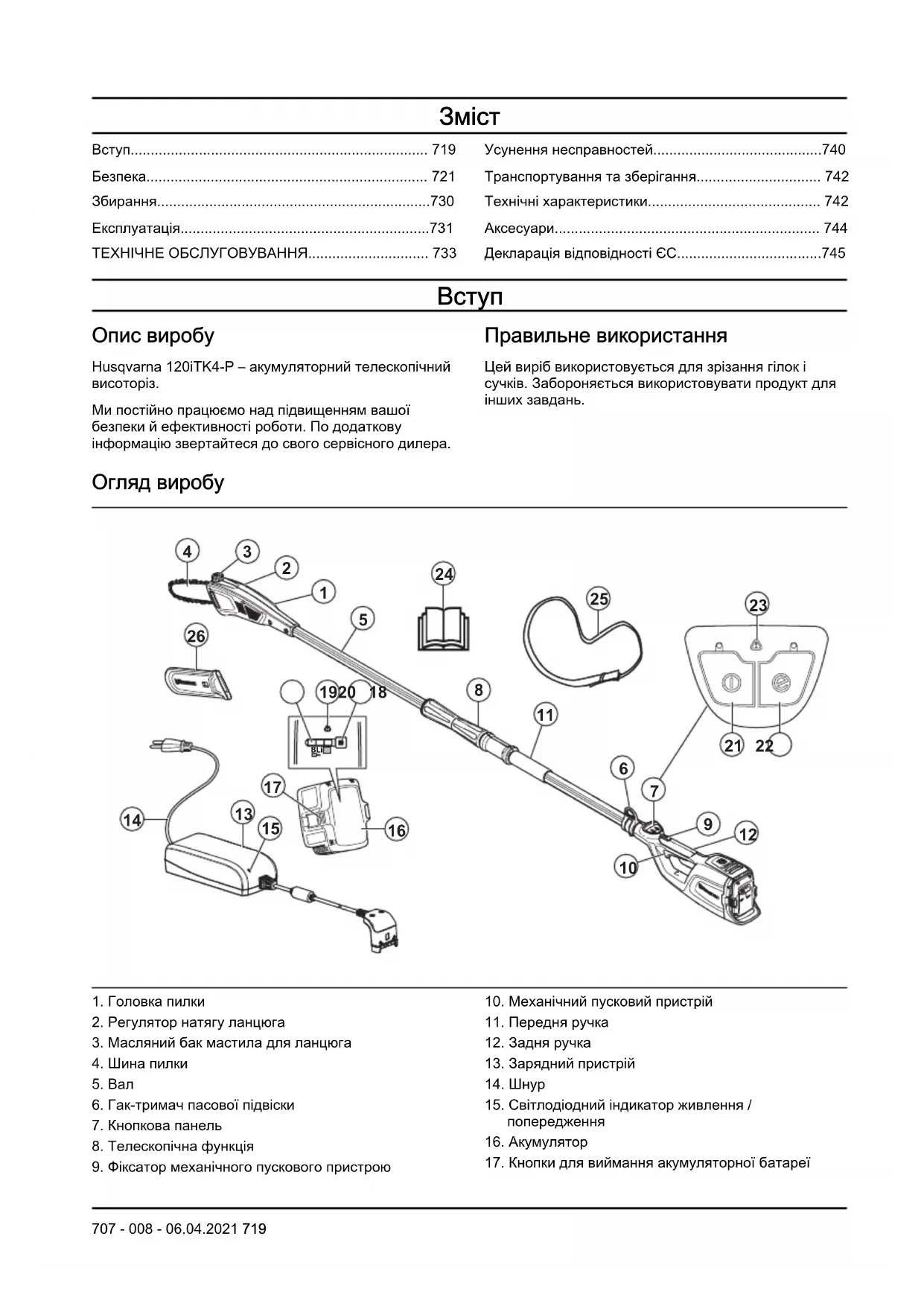

Опис виробу Husqvarna 120iTK4-P – акумуляторний телескопічний

Ми постійно працюємо над підвищенням вашої безпеки й ефективності роботи. По додаткову інформацію звертайтеся до свого сервісного дилера. Правильне використання Цей виріб використовується для зрізання гілок і сучків. Забороняється використовувати продукт для інших завдань. Огляд виробу

2. Регулятор натягу ланцюга

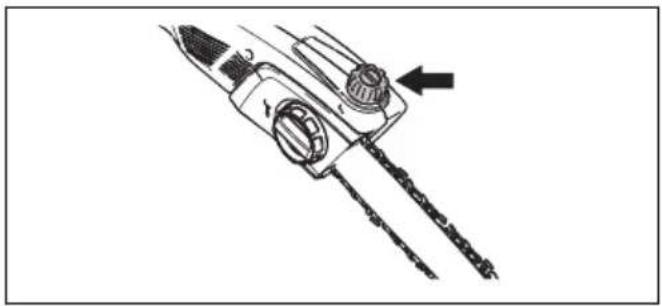

3. Масляний бак мастила для ланцюга

6. Гак-тримач пасової підвіски

8. Телескопічна функція

9. Фіксатор механічного пускового пристрою

10. Механічний пусковий пристрій

13. Зарядний пристрій

15. Світлодіодний індикатор живлення /

17. Кнопки для виймання акумуляторної батареї

707 - 008 - 06.04.2021 71918. Кнопка індикатора стану акумулятора

19. Індикатор попереджень

20. Світлодіодний індикатор стану акумулятора

21. Кнопка запуску / зупинки

23. Індикатор попереджень

24. Посібник користувача

26. Чохол для транспортування

Символи на виробі ОБЕРЕЖНО! Виріб може становити небезпеку! Недбале чи неправильне використання може спричинити серйозне або смертельне поранення користувача чи інших осіб. Дуже важливо прочитати Посібник користувача й зрозуміти його зміст. Перед початком експлуатації виробу уважно прочитайте Посібник користувача й переконайтеся, що ви зрозуміли наведені в ньому вказівки. На ділянках, де існує ризик падіння предметів, завжди надягайте захисний шолом. Користуйтеся затвердженими захисними навушниками. Користуйтеся відповідними засобами захисту очей. Використовуйте відповідні захисні

Постійний струм. Отвір для заливання оливи для

Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Утилізацію необхідно проводити на підприємстві з переробки відходів електричного й електронного обладнання. Виріб відповідає належним вимогам директив ЄС. Номінальна напруга, В Захищайте від дощу. Не наближайте руки до леза (це стосується лише тримера-висоторіза для живоплоту). Телескопічна конструкція. Для послаблення поверніть головку ліворуч, для затягнення – праворуч. Цей виріб не має електричної ізоляції. Якщо виріб торкнеться високовольт- ної електролінії чи наблизиться до неї, це може призвести до смерті чи се- рйозної травми. Електричний струм може пройти по дузі від однієї точки до другої. Чим вища напруга, тим на більшу відстань може уразити електрич- ний струм. Електрика може також передаватись через вологі гілки та інші предмети. Відстань між виробом і високовольтними лініями електропередач і/або об’єктами, що прилягають до них, має завжди бути щонайменше 10 м. Якщо є потреба працювати в межах цієї відстані, до початку роботи необхід- но звернутися до компанії з енергопостачання й упевнитися, що напругу від-

Під час роботи в радіусі 15 м від користувача не повинно бути людей чи

yyyywwxxxxx Серійний номер зазначається на паспортній табличці: yyyy – це рік вигото- влення, ww – тиждень виготовлення, а xxxxx – серійний номер. 720 707 - 008 - 06.04.2021Зверніть увагу: Інші позначення на виробі стосуються спеціальних сертифікатів для певних країн чи регіонів. Позначення на акумуляторі та/або на зарядному пристрої Утилізацію виробу необхідно проводити на підприємстві з переробки відходів елек- тричного й електронного об- ладнання. (Лише для країн

Захисний ізолюючий трансформатор. Зарядний пристрій слід використовувати й зберігати лише в приміщенні. Подвійна ізоляція. Відповідальність за якість продукції Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

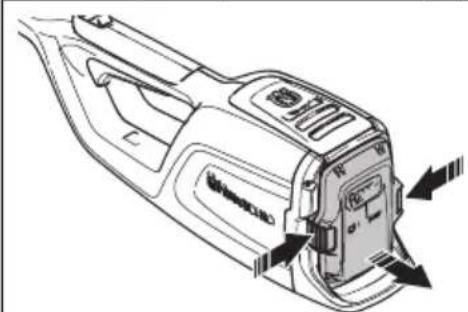

• Виймайте акумулятор, щоб уникнути випадкового вмикання виробу.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Цей виріб може призвести до отримання серйозних травм або смерті оператора чи сторонніх осіб.

• Не використовуйте виріб у разі зміни його початкових технічних характеристик. Не замінюйте деталі виробу без дозволу виробника. Використовуйте лише сертифіковані виробником деталі. Неправильне технічне обслуговування може призвести до травм або смерті.

• Перевірте виріб перед використанням. Див.

Механізми безпеки на пристрої на сторінці 726

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 733 . Не користуйтеся пошкодженим виробом. Вживайте заходи техніки безпеки та дотримуйтеся вказівок із технічного обслуговування, наведених у цьому посібнику.

• Необхідно наглядати за дітьми, щоб вони не гралися з цим виробом. Ніколи не дозволяйте дітям або непідготовленим людям використовувати виріб і / або акумулятор чи здійснювати його технічне обслуговування. Вік користувача може регламентуватися місцевими

• Зберігайте виріб у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

707 - 008 - 06.04.2021 721• Зберігайте акумулятор у недосяжному для дітей

• За жодних обставин не змінюйте конструкцію виробу без дозволу виробника. Використовуйте лише оригінальні додаткові аксесуари. Застосування недозволених модифікацій і / або приладдя може призвести до тяжкої чи смертельної травми користувача чи інших осіб. Зверніть увагу: Дотримуйтеся вимог державних чи місцевих норм, що стосуються поводження з пристроєм. Загальні правила безпеки при роботі з електроінструментами ПОПЕРЕДЖЕННЯ: Прочитайте всі попередження та всі інструкції. Недотримання попереджень та інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Зверніть увагу: Збережіть усі попереджувальні знаки й інструкції для звернення до них у майбутньому. Терміном «електроінструмент» у попередженнях позначається ваш електроінструмент, який працює від електромережі (з кабелем), або акумуляторний (безпровідний) електроінструмент. Безпека в робочій зоні

• Забезпечуйте порядок та добре освітлення в робочій зоні. Безлад і погане освітлення сприяють нещасним випадкам.

• Не використовуйте електроінструмент у вибухонебезпечному середовищі, наприклад, у присутності вогненебезпечних рідин, газів або пилу. Електроінструменти утворюють іскри, які можуть запалити пил або випари.

• Не підпускайте до себе дітей та сторонніх осіб, коли працюєте з електроінструментом. Ви можете відволіктися та втратити контроль. Електробезпека

• Вилки інструментів повинні підходити до розетки. У жодному разі не змінюйте вилку будь-яким чином. Під час роботи із заземленими електроінструментами не використовуйте будь- які перехідники. Незмінені вилки та відповідні розетки зменшують ризик враження електричним

• Уникайте тілесного контакту із заземленими поверхнями, такими як труби, радіатори, кухонні плити та холодильники. Існує підвищений ризик враження електричними струмом, якщо ваше тіло

Захищайте інструмент від дощу та вологи. Потрапляння води в інструмент збільшує загрозу ураження електричним струмом.

• Використовуйте кабель лише за призначенням. Ніколи не використовуйте кабель для перенесення чи перетягування предметів і не тягніть за нього, щоб вийняти вилку з розетки. Тримайте кабель подалі від джерела тепла, мастила, гострих країв або рухомих деталей. Пошкоджений чи заплутаний кабель збільшує ризик враження електричним струмом.

• Під час експлуатації електроінструмента надворі використовуйте подовжувальний кабель, що підходить для застосування надворі. Використання кабелю, який підходить для застосування надворі, зменшує ризик враження електричним струмом.

• Якщо застосування електроінструмента у вологому середовищі є обов’язковим, використовуйте джерело живлення, обладнане заземленим лінійним вимикачем (ЗЛВ). Використання ЗЛВ знижує ризик ураження електричним струмом. Особиста безпека

• Небезпека! Не користуйтеся інструментом біля ліній електропередач.Дизайн інструмента не передбачає захисту від ураження електричним струмом у випадку контакту з повітряними лініями електропередач. Зверніться до місцевих нормативних актів, щоб отримати інформацію про безпечну відстань від повітряних ліній електропередач, перш ніж користуватися висоторізом із ланцюговою пилкою.

• Будьте пильними, слідкуйте за тим, що робите та дотримуйтеся правил здорового глузду під час експлуатації електроінструмента. Не використовуйте електроінструмент, коли ви стомлені або перебуваєте під впливом наркотиків, алкоголю або лікарських засобів. Втрата уваги на мить під час експлуатації електроінструмента може призвести до серйозної

• Використовуйте засоби індивідуального захисту. Обов’язково необхідно користуватися засобами захисту для очей. Засоби захисту, наприклад, респіратор, черевики з неслизькою підошвою, каска або засоби захисту органів слуху при використанні у відповідних умовах зменшують ризик травмування.

• Запобігайте випадковому запуску. Переконайтеся в тому, що вимикач перебуває у вимкненому положенні, перш ніж підключати інструмент до джерела живлення й / або акумуляторного блока, піднімати або переносити його. Не переносьте електроінструменти, тримаючи палець на вимикачі, і не пускайте напругу на електроінструменти, які увімкнено. Це може призвести до нещасних випадків.

707 - 008 - 06.04.2021• Перед вмиканням інструмента приберіть будь-які

регулювальні або гайкові ключі. Якщо залишити на обертальній частині гайковий ключ або гайковий вороток, це може призвести до травм.

• Не прикладайте дуже великих зусиль. Завжди стійте твердо на ногах, підтримуйте баланс. Це дозволить краще контролювати електроінструмент у несподіваних ситуаціях.

• Одягайтеся правильно. Не вдягайте просторий широкий одяг, не надягайте на себе ювелірні вироби. Волосся, одяг та рукавиці повинні знаходитися подалі від рухомих деталей. Просторий широкий одяг, ювелірні вироби або довге волосся можуть потрапити в рухомі деталі.

• У разі наявності обладнання з видалення й збору пилу переконайтеся в тому, що воно під’єднано та використовується правильно. Використання обладнання для збору пилу зменшує ризики, поєднані з пилом.

• Досвід роботи, отриманий під час регулярного використання цього інструмента, не має бути підставою для самовпевненості під час експлуатації виробу й ігнорування правил техніки безпеки. Необережні дії можуть миттєво призвести до тяжких травм.

• Рівень вібрації при експлуатації електроінструмента може відрізнятися від заявленого загального значення залежно від способу використання інструмента. Оператори повинні визначити належні заходи безпеки, виходячи з оцінки небезпек у реальних умовах експлуатації (з урахуванням всіх етапів робочого циклу - у тому числі, коли інструмент вимкнений або працює без навантаження (на додаток до часу роботи після запуска курком)). Експлуатація та догляд за електроінструментом

• Не прикладайте силу до електроінструмента. Вибирайте електроінструмент, що підходить для ваших потреб. Електроінструмент краще, безпечніше та швидше виконає ту роботу, для якої він призначений.

• Не використовуйте електроінструмент, якщо вимикач не працює. Будь-який електроінструмент, яким неможливо керувати за допомогою вимикача, є небезпечним та підлягає

• Коли ви збираєтеся виконувати будь-які налаштування, замінювати приладдя або залишати інструмент на зберігання, спочатку витягніть штекер із розетки живлення й/або акумуляторний блок з електроінструмента. Такі запобіжні заходи зменшують ризик ненавмисного запуску електроінструмента.

• Вимкнені електроінструменти зберігайте в недоступному для дітей місці й не дозволяйте користуватися ними особам, які не ознайомилися з роботою електроінструмента або з цією інструкцією. Електричні інструменти становлять небезпеку в руках непідготовлених користувачів.

• Технічне обслуговування електроінструментів. Перевіряйте електроінструмент на предмет зміщення чи вигину рухомих деталей, поломок деталей та будь-якого іншого стану, що може негативно позначитися на його роботі. У разі пошкодження відремонтуйте електроінструмент, перш ніж користуватися ним. Багато нещасних випадків виникають внаслідок недостатнього технічного обслуговування електричних інструментів.

• Підтримуйте різальні елементи в нагостреному та чистому стані. Різальні елементи, що добре обслуговуються та мають гострі різальні кромки, будуть легше керуватися та з меншою імовірністю будуть заклинати.

• Використовуйте електроінструмент, приладдя та різці у відповідності з цією інструкцією, враховуючи умови та характер роботи, яку потрібно виконати. Використання електроінструмента для виконання непередбачених операцій може призвести до небезпечної ситуації.

• Рукоятки та поверхні для тримання мають бути сухими, чистими й знежиреними. Неможливо надійно тримати інструмент за слизькі рукоятки чи інші поверхні або керувати ним у непередбачених ситуаціях. Використання інструментів з акумуляторною батареєю та догляд за

• Зарядку батареї слід здійснювати виключно за допомогою зарядного пристрою, зазначеного виробником. Використання зарядного пристрою, призначеного для роботи з батареями одного типу, з батареями іншого типу може спричинити

• Використовуйте електроінструмент лише з призначеними для нього батареями. Використання акумуляторних батарей інших типів може призвести до травмування чи пожежі.

• Якщо акумуляторний блок не використовується, слід тримати його подалі від металевих предметів, таких як скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з’єднати один контакт батареї з іншим. Замикання контактів акумулятора може призвести до опіків або пожежі.

• У разі неправильного застосування з акумулятора може випліскуватися рідина; уникайте контакту з нею. При випадковому контакті промийте місце контакту водою. В разі потраплянні рідини в очі на додаток до їхнього інтенсивного промивання зверніться по медичну допомогу. Рідина з акумуляторної батареї може викликати подразнення та опіки.

• Не використовуйте пошкоджений чи змінений акумуляторний блок або інструмент. Із

707 - 008 - 06.04.2021

723пошкодженими чи видозміненими батареями може статися непередбачуване: вони можуть зайнятися, вибухнути або створити інший ризик травмування оператора.

• Захищайте акумуляторний блок та інструмент від вогню й надмірних температур. Під впливом вогню або температури понад 130 °C (265°F) може статися вибух.

• Дотримуйтеся всіх інструкцій із заряджання й не заряджайте акумуляторний блок чи інструмент поза межами діапазону температур, зазначеного в інструкціях. Неналежне заряджання за температури поза межами зазначеного діапазону може пошкодити акумулятор і підвищує ризик

• Сервісне обслуговування електроінструмента повинен виконувати кваліфікований майстер з використанням лише ідентичних запасних частин. Це гарантуватиме підтримання безпечної роботи електроінструмента.

• За жодних умов не виконуйте технічного обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків мають виконувати лише спеціалісти виробника або вповноваженого постачальника

Попередження про небезпеку під час експлуатації висоторіза – особиста безпека

• Під час експлуатації висоторіза всі частини тіла мають перебувати на безпечній відстані від ланцюга пилки. Перед початком роботи з висоторізом слід переконатися, що ланцюг не контактує з жодним предметом. Навіть незначна неуважність під час роботи з висоторізом може призвести до зачіплювання одягу або частин тіла

• Завжди тримайте висоторіз правою рукою за задню ручку, а лівою рукою за передню ручку. Порушення цього правила створює ризик отримання травм, отож його дотримання є обов’язковим.

• Висоторіз слід завжди тримати за ізольовані поверхні, тому що ланцюг може доторкнутися до схованих електричних дротів або до власного кабелю електричного живлення. Контакт ланцюгів із дротом під напругою може спричинити проходження струму через відкриті металеві частини висоторіза й ураження оператора

• Використовуйте засоби захисту органів зору. Також рекомендовано користуватися захисним спорядженням для вух, голови, рук і ніг. Належне захисне спорядження здатне зменшити тяжкість ушкодження в разі падіння гілок чи випадкового контакту з ланцюгом.

• Забороняється використовувати ланцюгову пилку, стоячи на дереві, драбині, даху чи іншій нестабільній опорі. Подібне використання ланцюгової пилки може призвести до тяжких

• Завжди обирайте належну точку опори та працюйте з ланцюговою пилкою лише тоді, коли стоїте на нерухомій, безпечній та рівній поверхні. Стоячи на слизькій чи нестійкій поверхні, можна втратити рівновагу або контроль над висоторізом.

• Під час пиляння зігнутої гілки вона може відскочити. Коли зігнута гілка вивільняється в ході зрізання, вона може відскочити й ударити оператора та / або штовхнути висоторіз, вивівши його з-під контролю.

• Будьте максимально обережні при пилянні молодих гілок дерев та кущів. Тонкі гілки можуть захопити висоторіз, полетіти на оператора чи порушити його рівновагу.

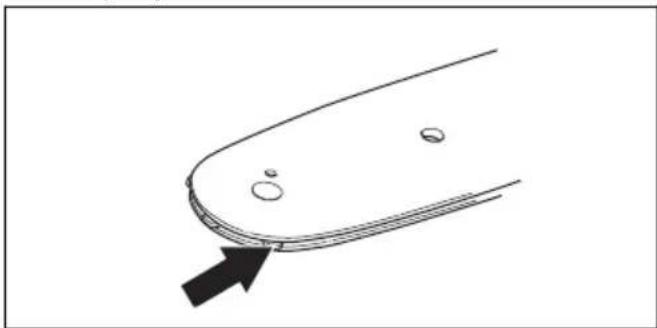

• Дотримуйтеся інструкцій зі змащування, натягування ланцюга та заміни шини й ланцюга. Неправильний натяг або змащення ланцюга може призвести до його розриву або збільшити ймовірність віддачі.

• Переносьте висоторіз, тримаючи його за передню ручку, у вимкненому стані й не наближаючи до тіла. Під час транспортування й зберігання висоторіза завжди надягайте на шину чохол. Належне поводження з висоторізом зменшить ймовірність випадкового контакту з рухомим

• Використовуйте пилку виключно для пиляння деревини. Заборонено використовувати висоторіз не за призначенням. Наприклад, не використовуйте висоторіз для різання металу, пластику, кам’яної кладки або будівельних матеріалів, виготовлених не з дерева. Використання висоторіза не за призначенням може призвести до виникнення небезпечних

• Рукоятки мають бути сухими, незабрудненими й очищеними від масла та мастила. Наявність на рукоятках жирних чи маслянистих речовин робить їх слизькими й може призвести до погіршення

• Не намагайтеся повалити дерево, доки не зрозумієте всі ризики й способи їх уникнення. Під час повалення дерев існує ризик тяжкого травмування оператора чи сторонніх осіб.

• Цей висоторіз не призначений для повалення дерев.Використання висоторіза не за призначенням може призвести до тяжкого травмування оператора чи сторонніх осіб.

• Ми наполегливо рекомендуємо новачкам попрактикуватись у розпилюванні колод спершу на розпилювальних козлах. Причини виникнення віддачі й превентивні заходи з боку оператора Віддача може статися, коли вістря шини торкається якогось предмета або коли деревина сходиться й стискає висоторіз у місці розпилу. Контакт кінчика

707 - 008 - 06.04.2021шини пилки з матеріалом у деяких випадках може

викликати миттєву зворотну реакцію з відскоком шини вгору та назад у бік оператора. Стискання висоторіза вздовж верхньої поверхні шини пилки може призвести до раптового відскоку шини назад у бік оператора. Будь-яка із цих реакцій може призвести до втрати контролю над висоторізом і отримання тяжкої травми. Не покладайтеся виключно на запобіжні механізми, вбудовані у ваш висоторіз. Задля уникнення пошкоджень і травм під час користування висоторізом користувачеві слід вживати певних заходів. Віддача є результатом неправильного використання висоторіза й / або неправильних методів чи умов роботи. Її можна уникнути завдяки зазначеним далі належним заходам безпеки.

• Обома руками міцно тримайте рукоятки висоторіза (пальці мають охоплювати їх). Тіло й руки мають розташовуватися таким чином, щоб опиратися силам віддачі. Якщо вжито належних заходів, оператор може контролювати силу віддачі. Не випускайте висоторіз із рук.

• Забороняється здійснювати пиляння на рівні вище плечей. Це допомагає уникнути небажаних контактів кінчика шини й дає змогу краще контролювати висоторіз у непередбачених

• Використовуйте лише вказані виробником замінні шини пилки й висоторізи.Установлення неналежних шин і висоторізів може призвести до розриву ланцюга й / або до віддачі.

• Технічне обслуговування й нагострювання висоторіза слід виконувати згідно з інструкціями виробника. Зменшення висоти обмежувача глибини пиляння може призвести до підвищеної

Загальні правила техніки безпеки під час роботи з висоторізом Під час очищення від матеріалу, що застряг, зберігання й обслуговування висоторіза необхідно дотримуватися всіх інструкцій. Переконайтеся, що вимикач перебуває у вимкненому положенні, а акумуляторний блок знято. Неочікуваний запуск висоторіза під час очищення від застряглого матеріалу чи обслуговування може призвести до тяжких травм. Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Під час роботи з виробом завжди використовуйте сертифіковані засоби індивідуального захисту. Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• За наявності ризику падіння предметів використовуйте шолом.

• Користуйтеся відповідними захисними навушниками.

• Користуйтеся відповідними засобами захисту очей. У разі використання захисної маски необхідно додатково вдягати схвалені захисні окуляри. Схвалені захисні окуляри мають відповідати стандарту ANSI Z87.1 в США чи EN 166 у країнах ЄС.

• За потреби використовуйте рукавиці, наприклад якщо необхідно приєднати, оглянути або почистити різальне обладнання.

707 - 008 - 06.04.2021

725• Використовуйте захисне взуття на неслизькій

• Використовуйте штани із захистом від ланцюгових пилок.

• Використовуйте одяг, виготовлений із міцної тканини. Завжди використовуйте довгі штани з міцної тканини й сорочку з довгими рукавами. Уникайте надто просторого одягу, який може зачепитися за сучки або гілки. Не надягайте на час роботи прикраси, короткі штани, відкрите взуття, а також не ходіть босоніж. Заколюйте волосся вище рівня плечей.

• Тримайте під рукою аптечку. Механізми безпеки на пристрої ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження. У цьому розділі описано засоби безпеки виробу, його призначення, а також порядок виконання перевірок і технічного обслуговування, необхідний для забезпечення його правильної роботи. Розташування цих деталей на виробі див. в інструкціях під

Огляд виробу на сторінці 719

Термін служби виробу може зменшитись, а небезпека виникнення нещасних випадків збільшитись, якщо його технічне обслуговування виконується неправильно або якщо обслуговування та / або ремонт виконуються непрофесійно. Для отримання додаткової інформації зверніться до найближчого сервісного дилера. ПОПЕРЕДЖЕННЯ:

використовуйте виріб із пошкодженими елементами захисту. Захисне обладнання виробу потрібно перевіряти й здійснювати його технічне обслуговування згідно з указівками, поданими в цьому розділі. Якщо виріб не відповідає хоча б одній із вимог перевірки, зверніться до центру обслуговування для ремонту. УВАГА: Щоб проводити обслуговування та роботи з ремонту, потрібно мати спеціальну підготовку. Це особливо стосується захисного обладнання інструмента. Якщо інструмент не відповідає принаймні одній із вимог перевірки, що наведені нижче, зверніться до працівника центру обслуговування. Купуючи будь-який наш виріб, ви отримуєте гарантію на професійний ремонт та обслуговування. Якщо продавець, у якого Ви купуєте інструмент, не надає послуг з обслуговування, дізнайтеся в нього, де знаходиться найближчий центр обслуговування. Перевірка клавішної панелі

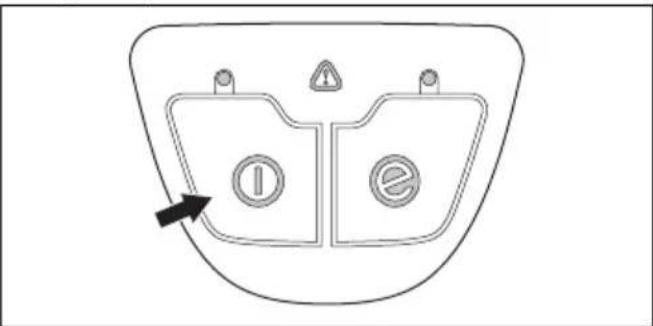

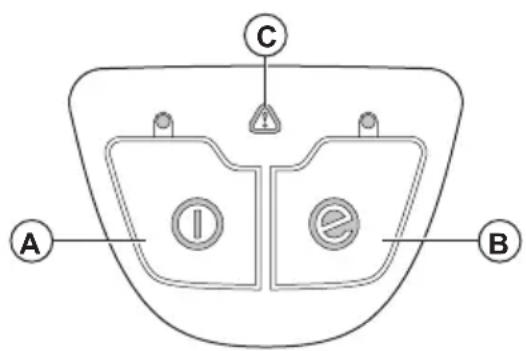

1. Натисніть і утримуйте кнопку ввімкнення /

a) Коли світлодіодний індикатор горить, це означає, що виріб увімкнено. b) Коли світлодіодний індикатор не горить, це означає, що виріб вимкнено.

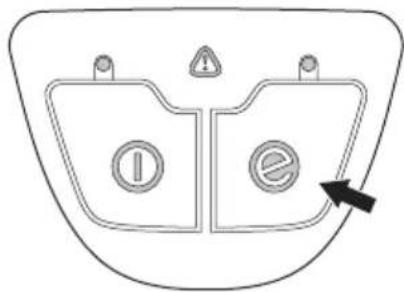

Запуск функції SavE на сторінці 733

дізнатися про кнопку SavE (B).

3. Якщо індикатор попередження (С) горить або

блимає, див. Усунення несправностей на сторінці

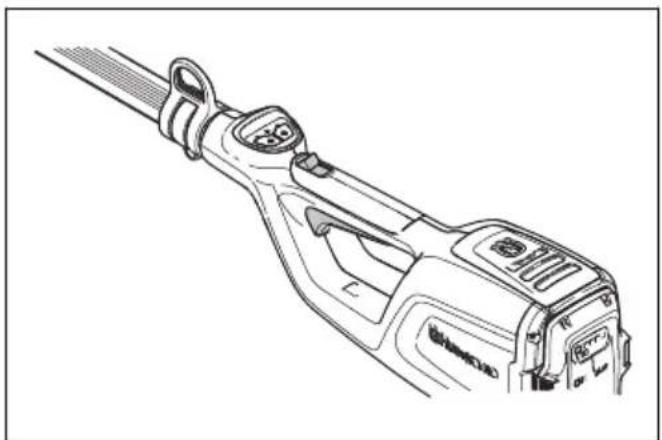

Перевірка фіксатора механічного пускового

Фіксатор механічного пускового пристрою запобігає випадковому вмиканню. Коли ви випускаєте ручку з рук, фіксатор і механічний пусковий пристрій повертаються до вихідного положення.

707 - 008 - 06.04.20211. Переконайтеся, що механічний пусковий пристрій

заблоковано, коли фіксатор перебуває у вихідному положенні.

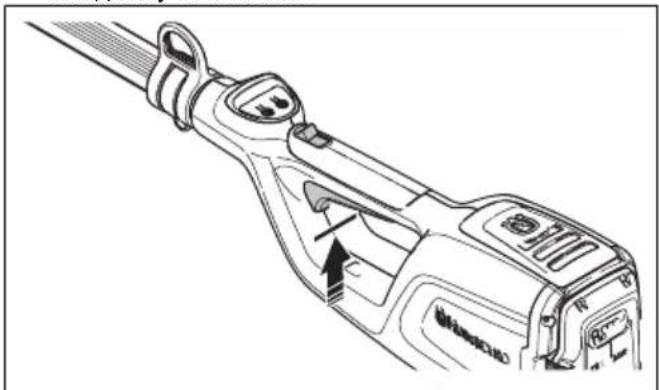

2. Потягніть і відпустіть фіксатор і переконайтеся,

що він повертається в вихідне положення.

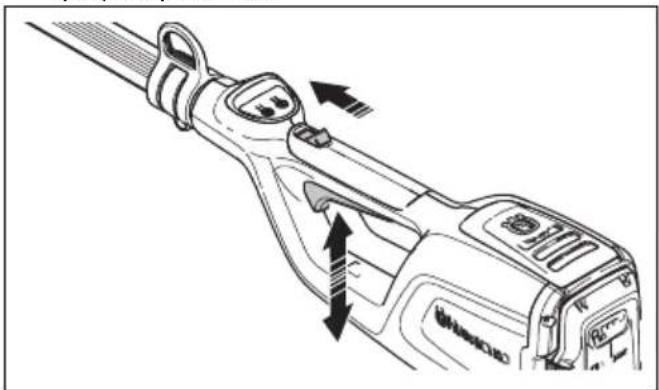

3. Переконайтеся, що механічний пусковий пристрій

і фіксатор рухаються вільно, а зворотна пружина працює правильно.

4. Запустіть виріб, див.

Увімкнення виробу на сторінці 732

5. Увімкніть виріб на максимальну потужність.

6. Відпустіть механічний пусковий пристрій і

переконайтеся в тому, що різальна насадка зупинилася. Правила техніки безпеки під час роботи з різальним обладнанням ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте лише схвалені комбінації шини та ланцюга й обладнання для заточування. Інструкції див. у розділі

ОБСЛУГОВУВАННЯ на сторінці 733

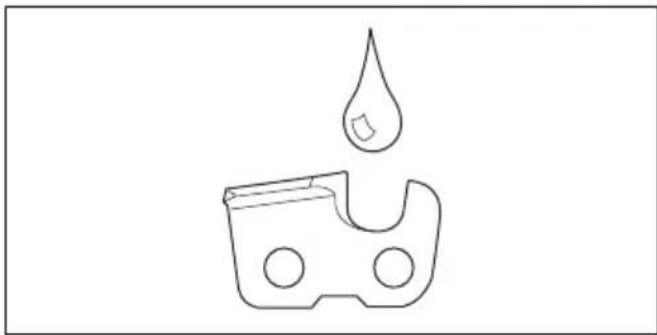

• Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати

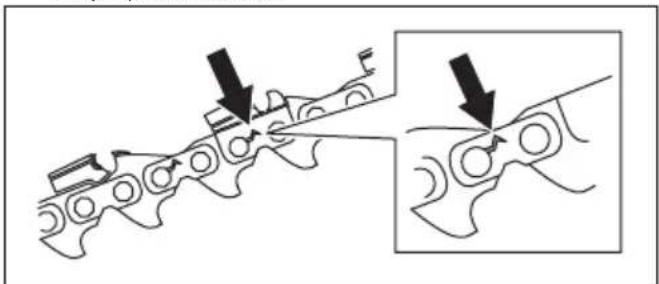

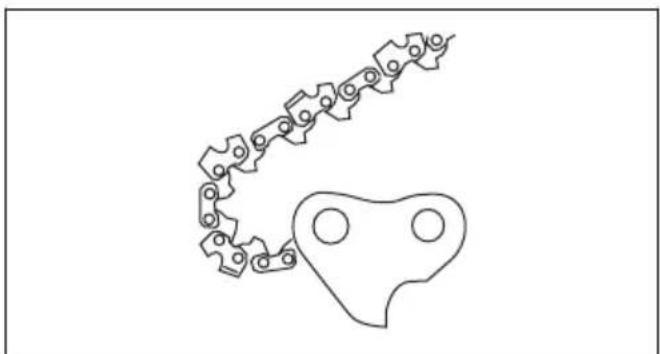

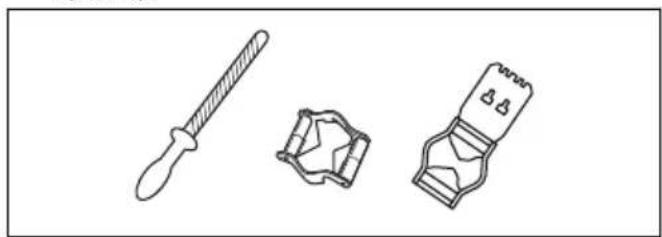

• Різці необхідно завжди тримати добре нагостреними. Дотримуйтеся вказівок і використовуйте напилок рекомендованого розміру. Пошкоджений або неправильно нагострений ланцюг пилки підвищує небезпеку виникнення нещасних випадків.

• Стежте за тим, щоб обмежувач глибини різання було налаштовано правильно. Дотримуйтеся вказівок і використовуйте рекомендоване значення глибини різання. Надто велике значення глибини різання збільшує небезпеку

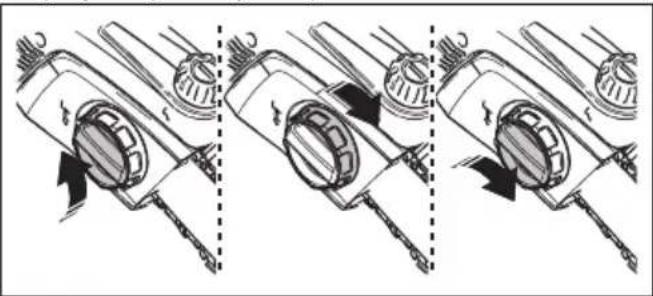

• Переконайтеся, що ланцюг пилки правильно натягнутий. Якщо ланцюг пилки недостатньо натягнутий на пильну шину, він може впасти. Неправильний натяг ланцюга пилки призводить до збільшення зносу пильної шини, ланцюга

707 - 008 - 06.04.2021

727пилки та приводної зірочки. Див. Аксесуари на сторінці 744

• Необхідно регулярно проводити технічне обслуговування різального обладнання й змащувати його належним чином. У разі неправильного змащування ланцюга пилки підвищується ризик зносу пильної шини, ланцюга пилки та приводної зірочки. Правила техніки безпеки під час використання виробу ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження й дотримуйтеся їх.

• Подбайте про те, щоб під час роботи в радіусі 15 м (50 футів) навколо не було людей і тварин. Коли декілька користувачів працюють в одному місці, мінімальна безпечна відстань між ними становить 15 м. В іншому випадку існує небезпека отримання тяжких травм. Якщо хтось підійде, негайно вимкніть виріб. Ніколи не повертайте виріб, не перевіривши, чи не стоїть хтось за

• Не користуйтеся виробом у погану погоду, зокрема в густий туман, сильний дощ, потужний вітер, за низької температури тощо. Дуже спекотна погода може викликати перегрівання інструмента. Робота в погану погоду втомлює, а також створює додаткову небезпеку, наприклад через ожеледь, непередбачуваність напрямку падіння зрізуваних дерев та ін.

• Не дозволяйте дітям використовувати виріб чи перебувати біля нього. Оскільки виріб запустити не важко, діти можуть це зробити, якщо залишити їх без нагляду. Це може означати ризик серйозної травми. Слід від’єднувати акумулятор, якщо виріб знаходиться без нагляду.

• Переконайтеся, що люди, тварини чи будь-що інше не перешкоджатиме вам під час користування виробом та не постраждають від різальної насадки або предметів, які можуть відскочити від неї.

• Працюючи в захисних навушниках, прислухайтеся до попереджувальних сигналів і окликів. Коли виріб зупиниться, негайно зніміть захисні навушники.

• У людей, які мають погіршений кровообіг, надмірна вібрація може ушкодити нервову систему або систему кровообігу. Якщо у вас проявляються симптоми надмірного впливу вібрації, зверніться до свого лікаря. До таких симптомів належить оніміння, втрата чутливості, пощипування, поколювання, біль, безсилля, зміна кольору або стану шкіри. Зазвичай ці симптоми проявляються в пальцях, руках і зап’ястках.

• Ніколи не користуйтеся різальними насадками без відповідного захисного кожуха. Використання несправного чи не відповідного кожуха може спричинити серйозні поранення.

• Перш ніж удаватися до будь-яких дій з інструментом, завжди зупиняйте виріб, виймайте акумулятор і переконуйтеся в тому, що різальне обладнання повністю припинило обертатися. Відхилення від інструкцій щодо заточування суттєво підвищує ризик віддачі.

• Якщо виникне незнайома ситуація, слід спитати поради у фахівця. Зв’яжіться з продавцем або центром обслуговування. Намагайтеся не робити того, що, на вашу думку, ви зробити не в змозі.

• Намагайтеся не робити того, що, на вашу думку, ви зробити не в змозі.

• У жодному разі не користуйтеся виробом, якщо ви втомлені, перебуваєте під впливом алкоголю, наркотиків, лікарських засобів або будь-яких інших речовин, що можуть вплинути на зір, зосередженість, свідомість чи координацію рухів.

• Коли вістря шини торкається якогось закріпленого предмету, виріб може сильно відкинути вбік. Це явище називається віддачею. Віддача може бути достатньо сильною, щоб спричинити розвертання виробу й/або оператора в будь-який бік. У цьому випадку не виключена втрата контролю над виробом. Уникайте різання вістрям шини пилки.

• Не користуйтеся виробом, якщо в разі нещасного випадку у вас не буде можливості покликати на

• Зберігайте рівновагу й стійке положення. Переконайтеся в тому, що ви можете безпечно стояти й рухатися. Перевірте, чи немає навколо можливих перешкод (коріння, каміння, гілок, ровів тощо) у випадку, якщо треба буде різко переміститися. Будьте дуже уважні, працюючи на

• Завжди перевіряйте робочу зону. Приберіть всі випадкові предмети, такі як каміння, розбите скло, цвяхи, сталеві дроти, мотузки тощо, які

707 - 008 - 06.04.2021можуть відскочити чи намотатися на ріжучу

• Будьте особливо обережні під час зрізання нахилених дерев. Нахилене дерево може раптово повернутися до свого нормального положення, перед тим або після того, як його зріжуть. Якщо ви займете неправильне положення чи зробите надріз у неправильному місці, дерево може зачепити вас або виріб, що призведе до втрати керування над ним. Обидві ситуації можуть привести до серйозного травмування.<:/fc>

• Зберігайте рівновагу й стійке положення.

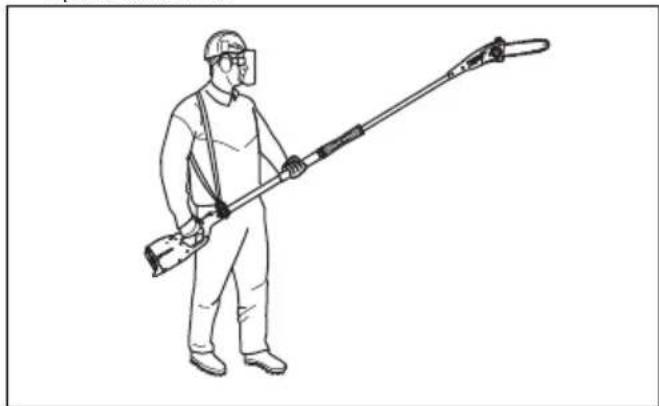

• Використовуйте пасову підвіску для підтримки ваги виробу й полегшення його утримування.

• Завжди тримайте виріб обома руками. Тримайте виріб праворуч.

• Перш ніж перейти в інше місце, вимикайте виріб. Переносячи виріб чи транспортуючи його на будь-яку відстань, установлюйте на нього захисний чохол.

• Класти працюючий виріб на землю дозволяється лише за умови, що його добре видно.

• Якщо виріб буде використовуватися при температурі нижче –10 °C, перед цим його й акумулятор необхідно зберігати в опалюваному приміщенні протягом щонайменше 24 годин.

• Ніколи не стійте безпосередньо під гілкою, що обрізується. Це може призвести до тяжкої чи навіть смертельної травми.

• Дотримуйтесь правил безпеки для роботи поблизу ліній електропередач, що знаходяться

• Цей виріб не має електричної ізоляції. Якщо машина торкнеться високовольтної електролінії чи наблизиться до неї, це може призвести до смерті чи серйозної травми. Електричний струм може пройти по дузі від однієї точки до другої. Чим вища напруга, тим на більшу відстань може уразити електричний струм. Електрика може також передаватись через вологі гілки та інші предмети. Відстань між виробом і високовольтними лініями електропередач та / або об’єктами, що прилягають до них, має завжди бути щонайменше 10 м. Якщо є потреба працювати в межах цієї відстані, до початку роботи необхідно звернутися до компанії з енергопостачання й упевнитися, що напругу відключено.

• Дефектна різальна насадка може збільшувати ризик нещасних випадків. Заходи безпеки під час роботи з акумуляторами ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Рекомендований акумулятор – BLi10. Акумулятори програмно закодовані.

• Використовуйте лише акумулятор BLi10 для живлення відповідних виробів Husqvarna. Щоб уникнути травмування, заборонено використовувати акумулятор в якості джерела живлення для інших приладів.

• Небезпека ураження електричним струмом. Заборонено під’єднувати клеми акумулятора до ключів, гвинтів або інших металевих предметів. Це може призвести до короткого замикання в акумуляторі.

• Не використовуйте батареї без можливості перезаряджання.

• Заборонено вставляти предмети у вентиляційні отвори акумулятора.

• Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла й відкритого вогню. Акумулятор може призвести до опіків та / або хімічних опіків.

• Бережіть акумулятор від дощу та вологи.

• Захищайте акумулятор від впливу мікрохвиль чи високого тиску.

• Заборонено розбирати чи ламати акумулятор.

• Бережіться контакту шкіри з акумуляторною кислотою. Акумуляторна кислота може призвести до опіків, корозії та травмування шкіри. Якщо акумуляторна кислота потрапила в очі, не слід їх терти, натомість потрібно промивати водою протягом щонайменше 15 хвилин. Якщо акумуляторна кислота потрапила на шкіру, її слід промити великою кількістю води з милом. Після цього зверніться за медичною допомогою.

• Акумулятор дозволяється використовувати за температури від –10 °C (14 °F) до 40 °C (104 °F).

• Заборонено мити батарею чи зарядний пристрій водою. Див. Чищення виробу, акумулятора й зарядного пристрою на сторінці 740

• Не використовуйте несправний чи пошкоджений акумулятор.

• Зберігайте акумулятори подалі від металевих предметів на кшталт цвяхів, гвинтів чи ювелірних

• Тримайте акумулятор подалі від дітей.

707 - 008 - 06.04.2021

729Заходи безпеки під час роботи із зарядним пристроєм ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Через недотримання правил техніки безпеки може виникнути ризик ураження електричним струмом або короткого замикання.

• Заборонено використовувати будь-які інші зарядні пристрої, окрім того, що йде в комплекті до виробу. Для заряджання акумулятора BLi10 рекомендовано використовувати зарядний пристрій QC80.

• Заборонено розбирати зарядний пристрій.

• Не використовуйте зарядний пристрій із ознаками пошкодження.

• Заборонено підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від’єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

• Пильнуйте, щоб усі кабелі та подовжувальні шнури були якомога далі від води, мастил і гострих кутів. Переконайтеся в тому, що кабель не здавлено сторонніми предметами, наприклад дверима, огорожею або аналогічними предметами.

• Заборонено використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів. Переконайтеся в тому, що зарядний пристрій нічим не накритий. При появі диму чи вогню витягніть штепсель зарядного пристрою з

• Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор надворі. Не заряджайте акумулятор у вологому середовищі.

• Використовуйте зарядний пристрій лише в приміщеннях із температурою від 5 °C (41 °F) до 40 °C (104 °F). Використовуйте зарядний пристрій лише в сухому приміщенні з доброю вентиляцією, в якому немає пилу.

• Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою.

• Заборонено з’єднувати контакти зарядного пристрою металевими предметами, оскільки це може призвести до короткого замикання.

• Використовуйте справні розетки відповідного типу. Переконайтеся в тому, що шнур зарядного пристрою не пошкоджено. Якщо використовуються подовжувачі, переконайтеся в тому, що вони не пошкоджені. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати технічне обслуговування виробу, уважно прочитайте наведені нижче попередження.

• Перед технічним обслуговуванням, іншими перевірками чи монтажем виробу необхідно виймати акумулятор.

• Оператор має виконувати лише ті види технічного обслуговування, що описані в цьому посібнику користувача. У разі необхідності виконання складніших робіт із технічного обслуговування слід звернутися до сервісного дилера.

• Заборонено мити батарею чи зарядний пристрій водою. Використання сильнодіючих миючих засобів може призвести до пошкодження

• Відсутність технічного обслуговування зменшує термін служби виробу й підвищує вірогідність виникнення нещасних випадків.

• Для виконання робіт з обслуговування й ремонту, особливо в разі роботи із захисними пристроями виробу, необхідна спеціальна підготовка. Якщо після технічного обслуговування виріб не пройде частину перевірок, наведених у цьому посібнику користувача, зверніться до свого сервісного дилера. Ми гарантуємо можливість професійного ремонту й обслуговування вашого виробу.

• Використовуйте лише оригінальні запасні

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу уважно прочитайте розділ про правила техніки безпеки. 730 707 - 008 - 06.04.2021Монтаж вала

1. Переконайтеся, що штекери перебувають на

2. Повністю з’єднайте краї вала (А).

3. Затягніть гвинтову рукоятку на боці вала, де

розташована головка (В). Змінення довжини вала

1. Послабте гвинтову рукоятку на боці вала, де

розташований корпус акумулятора (В).

2. Налаштуйте необхідну висоту вала.

3. Затягніть гвинтову рукоятку (В).

Регулювання пасової підвіски Під час експлуатації виробу завжди використовуйте пасову підвіску. Пасова підвіска забезпечує максимальний контроль під час експлуатації виробу. Пасова підвіска зменшує втому рук і спини.

1. Надягніть пасову підвіску.

2. Прикріпіть інструмент до гака-тримача на пасовій

3. Відрегулюйте довжину пасової підвіски таким

чином, щоб гак-тримач був приблизно на рівні правого стегна. Експлуатація Робоча перевірка перед початком використання виробу

1. Огляньте всмоктувач повітря на наявність бруду

й пошкоджень. Приберіть траву й листя за допомогою щітки.

2. Переконайтеся в тому, що виріб працює

3. Затягніть усі гвинти й гайки.

4. Переконайтеся, що головку пилки встановлено

5. Перевірте головку на наявність пошкоджень на

кшталт тріщин. Замініть головку пилки, якщо вона пошкоджена.

6. Переконайтеся, що кришки не мають пошкоджень

і правильно встановлені. Підключення зарядного пристрою

1. Зарядний пристрій слід приєднувати лише до

джерел електроживлення з напругою та частотою, вказаними на табличці з паспортними

2. Під’єднуйте штепсель лише до належним чином

заземленої розетки. Світлодіод зарядного пристрою блимне один раз зеленим кольором. Зверніть увагу: Акумулятор не заряджатиметься, якщо його температура перевищуватиме 50 °C / 122 °F. Якщо температура акумулятора становитиме більше 50 °C / 122 °F, зарядний пристрій почне його охолоджувати.

707 - 008 - 06.04.2021 731З’єднання акумулятора із зарядним

Зверніть увагу: Перед першим використанням акумулятор необхідно зарядити. Новий акумулятор заряджений лише на 30 %.

1. Переконайтеся, що акумулятор сухий.

2. Приєднайте акумулятор до зарядного пристрою.

3. Переконайтеся, що на зарядному пристрої

ввімкнувся зелений індикатор заряджання. Це буде означати, що акумулятор під’єднаний до зарядного пристрою правильно.

4. Якщо загоряються всі світлодіодні індикатори (А),

це означає, що акумулятор повністю заряджено. BLi

5. Щоб від’єднати зарядний пристрій від настінної

розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур.

6. Вийміть акумулятор із зарядного пристрою.

Зверніть увагу: Детальнішу інформацію можна знайти в посібниках для акумулятора й зарядного

Під’єднання акумулятора до виробу ПОПЕРЕДЖЕННЯ: Використовуйте лише оригінальні акумулятори Husqvarna.

1. Переконайтеся, що акумулятор повністю

2. Вставте акумулятор у тримач акумулятора

виробу. Акумулятор має вставлятися в тримач легко. Якщо це не так, його встановлено неправильно.

3. Повністю просуньте акумулятор у тримач,

штовхаючи його знизу. Акумулятор зафіксується на місці, коли ви почуєте клацання.

4. Переконайтеся, що фіксатори стали на свої

1. Натисніть кнопку запуску/зупинки й утримуйте її,

доки не ввімкнеться зелений світлодіодний

2. Потягніть фіксатор механічного пускового

пристрою назад і втримуйте пусковий пристрій. Зрізання гілок ПОПЕРЕДЖЕННЯ: Будьте дуже обережні під час роботи під високовольтною лінією. Гілки, що падають, можуть спричинити коротке

• Якщо можливо, стійте так, щоб можна було зробити розріз на гілці під правильним кутом.

• Ріжте великі гілки на частини, щоб було простіше контролювати напрямок їх падіння. Потрібно також звертати увагу на ту обставину, що гілки, що падають, можуть відлетіти в бік користувача, після того як упадуть на землю.

707 - 008 - 06.04.2021• Ніколи не обрізайте гілки біля стовбура, оскільки

це може сповільнити відновлення дерева й спричинити грибкове захворювання.

• Використовуйте фіксатор на основі різальної головки, щоб забезпечити підтримку під час різання. Це допоможе запобігти зіскакуванню шини пилки з гілки.

• Зробіть початковий надріз знизу гілки перш, ніж повністю обрізати її. Це дасть змогу запобігти обриванню кори, здатному призвести до сповільнення відновлення дерева й завдати дереву постійної шкоди. Надріз не повинен бути глибшим, ніж ⅓ товщини гілки – це допоможе запобігти защемленню. Ланцюг повинен рухатися, коли ви витягуєте шину пилки з гілки, це запобігає її защемленню.

• Переконайтеся в тому, що ви перебуваєте в стійкому положенні та що вам не заважатимуть гілки, камені й дерева. ПОПЕРЕДЖЕННЯ:

активуйте механічний пусковий пристрій, якщо ви не бачите різальну насадку. Запуск функції SavE Цей виріб оснащено функцією енергозбереження SavE. Функція SavE забезпечує найтривалішу роботу від акумулятора.

1. Натисніть кнопку SavE. Про активний стан функції

свідчитиме ввімкнений світлодіодний індикатор.

2. Для вимкнення функції натисніть кнопку SavE ще

1. Відпустіть механічний пусковий пристрій.

2. Натисніть кнопку зупинки, і зелений світлодіодний

3. Вийміть акумулятор із виробу. Натисніть дві

кнопки фіксатора й витягніть акумулятор. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед початком технічного обслуговування уважно прочитайте розділ про правила техніки безпеки. ПОПЕРЕДЖЕННЯ: Перед початком технічного обслуговування виробу виймайте акумулятор. Графік технічного обслуговування ПОПЕРЕДЖЕННЯ: Перед технічним обслуговуванням необхідно виймати акумулятор. Нижче наведено перелік заходів технічного обслуговування, які слід виконувати. Для отримання детальної інформації див. завдання в розділі «Технічне обслуговування».

707 - 008 - 06.04.2021 733Технічне обслуговування Щодня Щотижня Щомісяця

Очистьте зовнішні деталі виробу сухою ганчіркою. Не використовуйте воду.

Переконайтеся в тому, що кнопка ввім- кнення та вимкнення працює правильно й не пошкоджена.

Переконайтеся в тому, що механічний пу- сковий пристрій і його фіксатор працюють правильно з точки зору безпеки.

Переконайтеся, що всі елементи керуван- ня працюють і не пошкоджені.

Зберігайте рукоятки чистими й сухими. Пе- реконайтеся в тому, що на рукоятках не- має оливи й мастила.

Переконайтеся в тому, що ланцюг пилки не пошкоджено. Якщо ланцюг пилки пош- коджено, замініть його.

Переконайтеся в тому, що всі гвинти й гайки затягнуті.

Очистьте кришку масляного бака X Переконайтеся, що кнопки фіксатора на акумуляторі в справному стані та надійно утримують акумулятор виробу.

Перевірте, щоб зарядний пристрій не був пошкоджений і правильно функціонував.

Перевірте акумулятор на відсутність пош-

Переконайтеся, що акумулятор зарядже-

Переконайтеся, що зарядний пристрій не пошкоджений.

Перевірте всі кабелі та з’єднання. Переко- найтеся у відсутності пошкоджень або

Очистьте кришку ланцюга пилки. X Перевірте з’єднання між акумулятором і виробом. Перевірте з’єднання між акуму- лятором і зарядним пристроєм.

Переконайтеся в тому, що головку пилки не пошкоджено. Замініть головку пилки, якщо її пошкоджено. Усі роботи з обслуговування головки пилки мають здійснюватися вповноваженим дилером Husqvarna. Перевірте ступніть зносу приводної зіроч- ки ланцюга. Замінюйте приводну зірочку ланцюга приблизно через 100 годин роботи або частіше, якщо необхідно. 734 707 - 008 - 06.04.2021Перевірка різального обладнання

1. Переконайтеся, що в заклепках і ланках немає

тріщин і що всі заклепки закріплені. Замініть їх, якщо це необхідно.

2. Переконайтеся, що ланцюг пилки легко

згинається. Замініть ланцюг пилки, якщо він

3. Щоб перевірити заклепки й ланки на наявність

зношення, порівняйте ланцюг вашої пилки з

4. Замініть ланцюг пилки, якщо найдовша частина

різця стала меншою за 4 мм (0,16 дюйма). Також замініть ланцюг пилки, якщо на різцях є тріщини. Заміна шини пилки

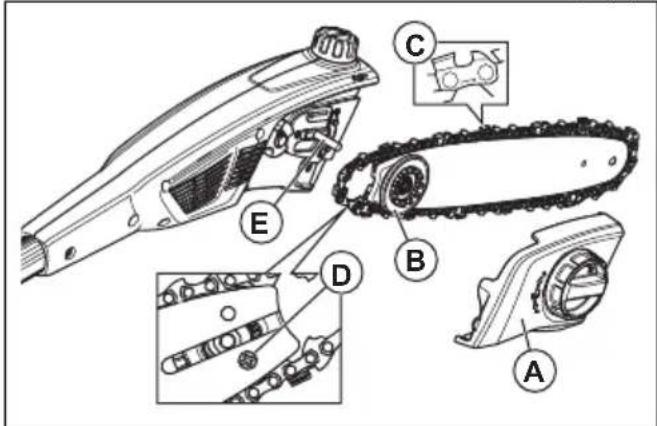

1. Поверніть фіксувальну головку проти

годинникової стрілки й зніміть захисний кожух (А).

2. Зніміть шину пилки разом із ланцюгом.

3. Зніміть ланцюг із шини.

4. Зніміть болт (D) і редуктор. Тримайте редуктор

5. Установіть редуктор із болтом (D) на нову шину

6. Установіть ланцюг у канавку на шині.

7. Установіть шину й редуктор (B) на шпильку шини

8. Установіть ланцюг на приводну зірочку.

Переконайтеся, що різці направлені в напрямку, протилежному приводній зірочці (С).

9. Установіть захисний кожух (А) і поверніть

фіксувальну головку за годинниковою стрілкою.

10. Натягніть ланцюг пилки. Інструкції див. у розділі

Налаштування натягу ланцюга пилки на сторінці

Заміна ланцюга пилки

1. Поверніть фіксувальну головку проти

годинникової стрілки й зніміть захисний кожух (А).

2. Зніміть шину пилки разом із ланцюгом.

3. Зніміть ланцюг із шини.

4. Установіть новий ланцюг у канавку на шині.

5. Установіть шину й редуктор (B) на шпильку шини

6. Установіть ланцюг на приводну зірочку.

Переконайтеся, що різці направлені в напрямку, протилежному приводній зірочці (С).

7. Установіть захисний кожух (А) і поверніть

фіксувальну головку за годинниковою стрілкою.

8. Натягніть ланцюг пилки. Інструкції див. у розділі

Налаштування натягу ланцюга пилки на сторінці

Нагострювання ланцюга пилки Інформація щодо пильної шини й ланцюга

роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати травми. Необхідно заміняти зношені чи пошкоджені шину та ланцюг комбінаціями шини й ланцюга, рекомендованими компанією Husqvarna. Це необхідно, щоб підтримувати роботу функцій безпеки

707 - 008 - 06.04.2021

735виробу. Список рекомендованих комбінацій пильних шин і ланцюгів для заміни див. тут: Аксесуари на сторінці 744

• Довжина пильної шини, дюйми/см. Інформацію про довжину пильної шини зазвичай можна знайти на задньому кінці пильної шини.

• Кількість зубців на веденій зірочці шини (Т).

• Крок ланцюга, дюймів. Проміжки між приводними ланками ланцюга повинні збігатися з проміжками між зубцями на веденій зірочці шини й приводній

• Кількість передавальних ланок. Кількість приводних ланок визначається відповідно до типу пильної шини.

• Ширина паза шини, дюймів / мм. Ширина паза шини має бути такою ж, як і ширина приводних

• Отвір для мастила для ланцюга та отвір для натягу ланцюга. Шину має бути вирівняно відносно виробу.

• Ширина приводних ланок, мм / дюймів. Загальна інформація про нагострювання

Забороняється використовувати виріб із тупим ланцюгом. Якщо ланцюг затуплений, потрібно застосовувати більший тиск, щоб протиснути шину пилки через деревину. Якщо ланцюг дуже затуплений, у результаті пиляння буде з’являтися тирса, а не стружка. Гострий ланцюг врізається в деревину, створюючи довгу й товсту стружку. Різальний зубець (A) й обмежувач глибини (B) разом створюють різальну частину ланцюга – різець. Різниця висоти цих двох деталей є глибиною різання.

Під час нагострення зубця враховуйте:

707 - 008 - 06.04.2021• Кут різання.

• Діаметр круглого напилка. Без відповідного інструменту буде важко правильно нагострити ланцюг. Використовуйте напилок Husqvarna відповідного розміру. Це допоможе підтримувати максимальну продуктивність різання й мінімальну небезпеку віддачі. ПОПЕРЕДЖЕННЯ: Якщо не дотримуватись інструкцій із правильного нагострювання, сила віддачі значно підвищуватиметься. Зверніть увагу: Інформацію щодо нагострювання ланцюга див. тут: Нагострювання різців на сторінці 737

Нагострювання різців

1. Для нагострювання різальних зубців

використовуйте круглий напилок і шаблон для

Зверніть увагу: Інформацію щодо рекомендованих компанією Husqvarna напилків і їх розмірів див. тут: Аксесуари на сторінці 744

2. Правильно прикладайте напилок до різця. Див.

інструкції до напилка.

3. Переміщуйте напилок від внутрішньої сторони

різця назовні. Зменшуйте тиск під час повернення напилка назад.

4. Зніміть матеріал з одного боку всіх різців.

5. Переверніть виріб і зніміть матеріал з іншого

6. Переконайтеся, що всі різці однакової довжини.

Загальна інформація щодо зміни висоти обмежувача глибини різання Значення глибини різання (C) зменшується після загострювання різців (A). Для підтримки максимальної продуктивності різання необхідно прибирати металеву стружку з обмежувача глибини різання (В), щоб отримати рекомендоване значення глибини. Інструкції щодо того, як отримати правильну висоту обмежувача глибини різання для вашої ланцюгової пилки, див. у розділі

характеристики на сторінці 742

віддачі збільшується, якщо обмежувач глибини різання встановлено надто

Регулювання висоти глибиноміра Перед налаштуванням висоти обмежувача глибини різання чи нагострювання різців див. інструкції в

Загальна інформація про нагострювання різців на сторінці 736 . Рекомендовано змінювати висоту обмежувача глибини різання після кожного третього загострювання різців. Для правильного налаштування глибини різання й різців рекомендується використовувати наш пристрій

707 - 008 - 06.04.2021

737для вимірювання висоти обмежувача глибини

1. Для налаштування обмежувача глибини різання

використовуйте плоский напилок і пристрій для вимірювання висоти обмежувача глибини різання. Для вибору правильного налаштування та скосу глибини різання використовуйте лише пристрій для обмеження глибини різання компанії Husqvarna.

2. Установіть пристрій для вимірювання висоти

обмежувача глибини різання на ланцюг пилки. Зверніть увагу: Детальнішу інформацію щодо експлуатації ви знайдете в інструкції до пристрою вимірювання висоти обмежувача глибини різання.

3. За допомогою плаского напилка видаліть частину

обмежувача глибини різання, що виступає над пристроєм для вимірювання висоти обмежувача

Налаштування натягу ланцюга пилки ПОПЕРЕДЖЕННЯ: Ланцюг пилки з неправильним натягом може зіскочити з шини та призвести до серйозної травми

Ланцюг пилки стає довшим під час його використання. Дуже важливо регулярно налаштовувати натяг ланцюга, щоб він залишався правильним. Перед початком роботи з виробом необхідно перевіряти натяг ланцюга. Затягніть ланцюг якомога сильніше, однак при цьому він має вручну протягуватися по шині. Зверніть увагу: У нового ланцюга є період припрацьовування. Протягом нього натяг слід перевіряти частіше.

1. Поверніть фіксувальну головку проти

годинникової стрілки, щоб розблокувати регулятор натягу ланцюга.

2. Поверніть регулятор натягу ланцюга за

годинниковою стрілкою, щоб натягнути ланцюг пилки. Натягніть ланцюг якомога сильніше. Він має щільно прилягати до шини.

3. Переконайтеся, що ви можете вільно протягнути

ланцюг пилки вручну й що він не провисає під

4. Поверніть фіксувальну головку за годинниковою

стрілкою, щоб зафіксувати регулятор натягу

Змащування різального обладнання ПОПЕРЕДЖЕННЯ:

змащування різального обладнання може призвести до зіскакування ланцюга, що може спричинити тяжкі травми й навіть

ПОПЕРЕДЖЕННЯ: Не використовуйте відпрацьоване мастило! Відпрацьоване мастило є небезпечним для людей, виробу й навколишнього середовища. Мастило для ланцюга

• Використовуйте мастило, яке добре тримається на ланцюгу пилки. Мастило для ланцюга має зберігати в’язкість за будь-якої погоди влітку й

• Використовуйте мастило для ланцюга Husqvarna, адже воно збільшує термін служби ланцюга пилки й зменшує вплив на навколишнє середовище. Якщо мастила Husqvarna немає, використовуйте стандартне мастило для ланцюгів.

707 - 008 - 06.04.2021• У місцевостях, де знайти мастило для

змащування ланцюга пилки неможливо, можна використовувати трансмісійне мастило EP 90. Регулярно перевіряйте рівень мастила в масляному баку, щоб уникнути пошкодження ланцюга й шини

Заливання мастила Заливайте мастило для ланцюга через кожну годину використання або в разі розрядження акумулятора.

1. Відкрийте кришку масляного бака зверху головки

3. Закрийте кришку масляного бака.

Перевірка змащування ланцюга пилки

1. Запустіть виріб і дайте йому попрацювати на

3/4 частоти обертання. Спрямуйте передню частину пильної шини на поверхню світлого кольору на відстані приблизно 20 см.

2. Після 1 хвилини роботи на світлій поверхні буде

видно слід від олії.

3. Якщо слід від оливи не видно через 1 хвилину,

прочистьте канал подачі оливи в пильній шині. Очистьте канавку на краю пильної шини.

4. Запустіть виріб і дайте йому попрацювати на

3/4 частоти обертання. Спрямуйте передню частину шини на поверхню світлого кольору на відстані приблизно 20 см.

5. Після 1 хвилини роботи на світлій поверхні буде

видно слід від олії.

6. Якщо слід від оливи не видно через 1 хвилину,

зверніться до вашого уповноважено дилера. Перевірка у випадку неналежного змащування

1. Перевірте, чи не забитий канал подачі мастила в

шини пилки. Прочистьте за необхідності.

2. Перевірте, чи не забитий канал подачі мастила в

корпусі редуктора. Прочистьте за необхідності.

3. Перевірте, чи повертається вільно ведена

зірочка. Якщо система змащування ланцюга не працює після проведення всіх вищеназваних перевірок, потрібно звернутися до майстерні з обслуговування. Перевірка шини

1. Переконайтеся, що канал подачі мастила не

заблокований. Очистьте його, якщо необхідно.

2. Перевірте, чи є на краях шини задирки. Видаліть

3. Очистьте паз у пильній шині.

707 - 008 - 06.04.2021

7394. Перевірте канавку на шині на наявність зношення. За необхідності замініть пильну шину.

5. Упевніться, що кінчик різальної шини не занадто

твердий чи зношений.

6. Переконайтеся, що ведена зірочка шини вільно

обертається, і що отвір для змащування на ній не забитий. Очистьте та змастіть за необхідності.

7. Щодня повертайте пильну шину, щоб подовжити

термін її служби. Чищення виробу, акумулятора й зарядного пристрою

1. Після використання протріть виріб сухою

2. Протріть сухою тканиною акумулятор і зарядний

пристрій. Тримайте напрямні рейки акумулятора в

3. Перед використанням переконайтеся, що

контакти акумулятора й зарядного пристрою

4. Прочистьте щіткою ділянку навколо кришки

5. Прочистьте щіткою внутрішню поверхню

захисного кожуха. Перевірка акумулятора й зарядного

1. Перевірте акумулятор на наявність пошкоджень

2. Перевірте зарядний пристрій на наявність

пошкоджень на кшталт тріщин.

3. Перевірте з’єднувальний шнур зарядного

пристрою на предмет пошкоджень і тріщин. Усунення несправностей Панель кнопок Несправність Можливі несправності Можливе рішення Блимає зелений стартовий світло- діодний індикатор. Недостатня напруга акумуляторної бата-

Зарядіть акумулятор. 740 707 - 008 - 06.04.2021Несправність Можливі несправності Можливе рішення Блимає червоний світлодіод помилки. Перевантаження. Різальну насадку заблоковано, вимкніть виріб. Вийміть акумулятор. Очистьте рі- зальну насадку від сторонніх матеріалів. Відпустіть ланцюг. Відхилення температури від норми. Дайте виробу охолонути. Одночасно натиснуто механічний пуско- вий пристрій і стартову кнопку. Відпустіть механічний пусковий пристрій і натисніть стартову кнопку. Виріб не запускаєть-

Забруднені з’єднувачі акумулятора. Прочистьте з’єднувачі акумулятора стис- неним повітрям або м’якою щіткою. Вмикається черво- ний світлодіод по-

Необхідно виконати обслуговування виро-

Зверніться до свого дилера з обслугову-

Несправність Можливі несправності Можливе рішення Блимає зелений світлодіодний

Недостатня напруга акумуля- торної батареї. Зарядіть акумулятор. Блимає червоний світлодіод

Акумулятор розряджений. Зарядіть акумулятор. Відхилення температури від

Акумулятор дозволяється використовува- ти за температури від -10°C (14°F) до 40°C (104°F). Перенапруга. Вийміть акумулятор із зарядного при-

Вмикається червоний світло- діод помилки. Завелика різниця напруги між елементами акумуляторної ба- тареї (1 В). Зверніться до свого дилера з обслугову-

Зарядний пристрій Несправність Можливі несправності Можливе рішення Блимає червоний світлодіод по-

Відхилення температури від нор-

Зарядний пристрій дозволяється використовувати за температури від 5 °C (41 °F) до 40 °C (104 °F). Вмикається червоний світлодіод

Зверніться до свого дилера з об- слуговування.

707 - 008 - 06.04.2021 741Транспортування та зберігання

Транспортування та зберігання

• На літій-іонні акумулятори поширюються правила щодо небезпечного вантажу.

• У разі перевезення пасажирським або вантажним транспортом дотримуйтеся спеціальних вимог щодо упаковки й маркування (це правило також стосується третіх осіб і експедиторів).

• Перш ніж відправляти виріб, проконсультуйтеся з особою, що пройшла спеціальну підготовку щодо поводження з небезпечними матеріалами. Дотримуйтеся всіх застосовних національних норм і правил.

• Перед пакуванням акумулятора ізолюйте відкриті контакти. Зафіксуйте акумулятор в упаковці, щоб він не рухався.

• Готуючись до зберігання чи транспортування інструмента, завжди слід виймати акумулятор.

• Зберігайте акумулятор і зарядний пристрій у сухих приміщеннях, захищених від вологи й низьких температур.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор за температури 5–25 °C (41–77 °F) у захищеному від прямих сонячних променів місці.

• Зберігайте зарядний пристрій за температури 5– 45 °C (41–113 °F) у захищеному від прямих сонячних променів місці.

• Використовуйте зарядний пристрій лише за температури навколишнього середовища 5–40 °C (41–104 °F).

• Перед довготривалим зберіганням акумулятор необхідно зарядити на 30–50 %.

• Зберігайте зарядний пристрій у сухому закритому приміщенні.

• Зберігайте акумулятор і зарядний пристрій окремо. Не дозволяйте дітям й іншим особам без належної підготовки торкатися обладнання. Зберігайте обладнання в приміщеннях, які можна закрити на замок.

• Перед тривалим зберіганням промийте виріб і проведіть повне технічне обслуговування.

• Під час транспортування й зберігання використовуйте чохол для транспортування, що допоможе захистити виріб від травм і пошкоджень.

• Під час транспортування надійно закріплюйте

Утилізація акумулятора, зарядного пристрою й виробу Символ, наведений нижче, означає, що цей виріб не можна утилізувати разом із побутовими відходами. Утилізацію необхідно проводити на підприємстві з переробки відходів електричного й електронного обладнання. Це допоможе запобігти шкоді навколишньому середовищу й людям. Щоб отримати детальнішу інформацію, проконсультуйтеся з органами місцевої влади, місцевою службою переробки відходів чи вашим

Зверніть увагу: Символ нанесений на виріб чи упаковку виробу. Технічні характеристики Технічні характеристики 120iTK4-P

Тип PMDC 36 В Швидкість руху ланцюга, м/с 10 Особливості Режим зменшеного споживання енергії savE 742 707 - 008 - 06.04.2021120iTK4-P Масляний бак Ємність, л / см

Без акумулятора, кг / фунтів 4,1 / 9,1 Випромінювання шуму

Рівень звукової потужності виміряний, дБ (A) 93,79 Гарантований рівень звукової потужності, L

дБ(A) 97 Рівні звуку

Еквівалентний рівень звукового тиску на вухо оператора, дБ(А) 80,6 Рівні вібрації

Рівень вібрації в ручках, виміряний відповідно до стандарту ISO 22867, м/с

Складена, передня ручка/задня ручка 0,793 / 0,676 Висунута, передня ручка/задня ручка 1,475 / 0,773 Установлюйте у виріб лише оригінальні акумулятори Husqvarna BLi. Схвалені акумулятори Акумулятор BLi10 Тип Літій-іонний Ємність батареї, ампер-години Див. паспортну табличку акумулятора Номінальна напруга, В 36 Вага, кг 0,8 Сертифіковані зарядні пристрої Зарядний пристрій QC 80 Вхідна напруга, В 100–240 Частота, Гц 50–60

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC. Різниця між гарантованим і вимірюваним рівнем звукової потужності полягає в тому, що га- рантована звукова потужність включає також дисперсію результатів вимірювання й відмінності між різ- ними виробами тієї самої моделі відповідно до Директиви 2000/14/EC.

Еквівалент рівня звукового тиску, згідно зі стандартом ISO 22868, обчислюється у вигляді суми енергії за певний проміжок часу за різних умов праці та рівнів звукового тиску й умов праці. Типовий статистич- ний розкид для еквівалентних рівнів звукового тиску зазвичай являє собою відхилення в розмірі 3 дБ

Представлені дані про еквівалентний рівень вібрації мають типову статистичну розбіжність (стандартне відхилення) в 1,5 м/с

707 - 008 - 06.04.2021 743Зарядний пристрій QC 80

Комбінації ланцюга пилки й пильної

Наступні комбінації відповідають стандартам ЄС. Шина пилки Пилковий ланцюг Довжина, дюйми Крок, дюйми Вимірювач, мм Тип Довжина, кількість передавальних ла-

10 1/4 дюйма 1,3 Husqvarna H00 58 Заточування ланцюга пилки й розмір

Для забезпечення правильного кута заточування використовуйте рекомендований розмір напилка. Рекомендується завжди використовувати для заточування ланцюга пилки виключно рекомендований напилок. Якщо ви не знаєте, який ланцюг установлено на вашій пилці, зверніться до свого сервісного дилера. мм / дюймів мм / дюймів 00 4,0 / 5/32 85° 30° 0° 0,65 / 0,025 5056981-03 5796536-01 744 707 - 008 - 06.04.2021Декларація відповідності ЄС Декларація відповідності ЄС Ми, компанія Husqvarna АВ, SE‐561 82, місто Хускварна, Швеція, телефон: +46-36-146500, заявляємо, що висоторізи Husqvarna 120iTK4-P із серійними номерами, що датуються будь-яким роком починаючи з 2021 (рік чітко зазначено на паспортній табличці перед серійним номером), відповідають вимогам директив РАДИ ЄС:

• від 17 травня 2006 р. «Стосовно механічного обладнання» 2006/42/EC;

• від 26 лютого 2014 р. «Про електромагнітну сумісність» 2014/30/EU;

• від 8 червня 2011 р. «Обмеження використання деяких небезпечних речовин» 2011/65/EU. Застосовано такі стандарти: EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. Компанія TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197 (Нюрнберг, Німеччина), провела добровільну сертифікацію на відповідність вимогам ЄС згідно з пунктом 3b статті 12 Директиви Ради ЄС «Про машини та механізми» (2006/42/EC). Номер сертифіката типової перевірки EC: BM 50491650

Huskvarna, 2020-12-30 Пер Мартінсон (Pär Martinsson), директор із питань розвитку (уповноважений представник компанії Husqvarna AB, що відповідає за технічну документацію)
