LIETOŠANAS INSTRUKCIJA K 770 HUSQVARNA

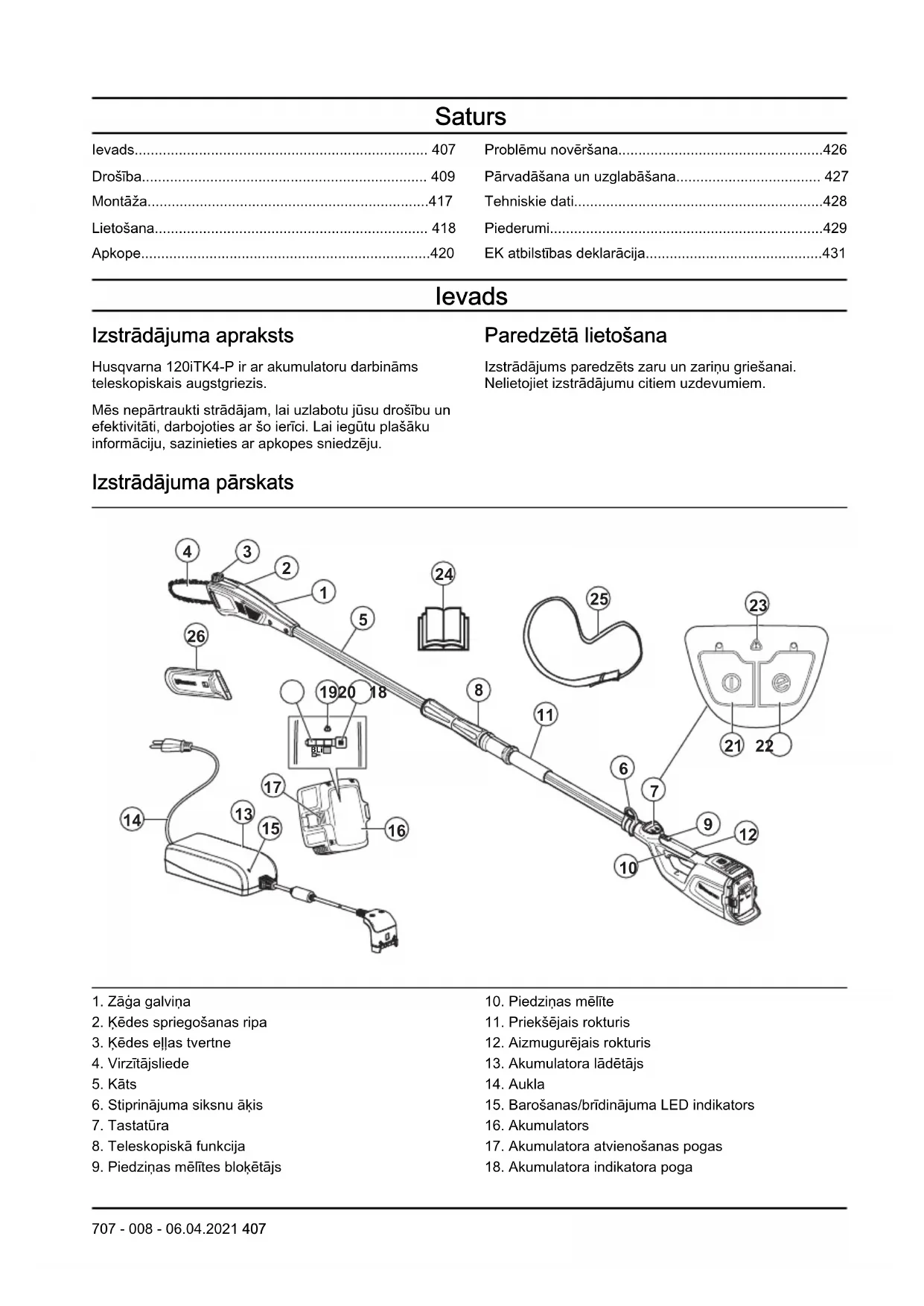

• Ievads p. 407
• Drošība p. 409
• Montāža p. 417
• Lietošana p. 418
• Apkope p. 420
• Problēmu novēršana p. 426
• Pārvadāšana un uzglabāšana p. 427
• Tehniskie dati p. 428
• Piederumi p. 429

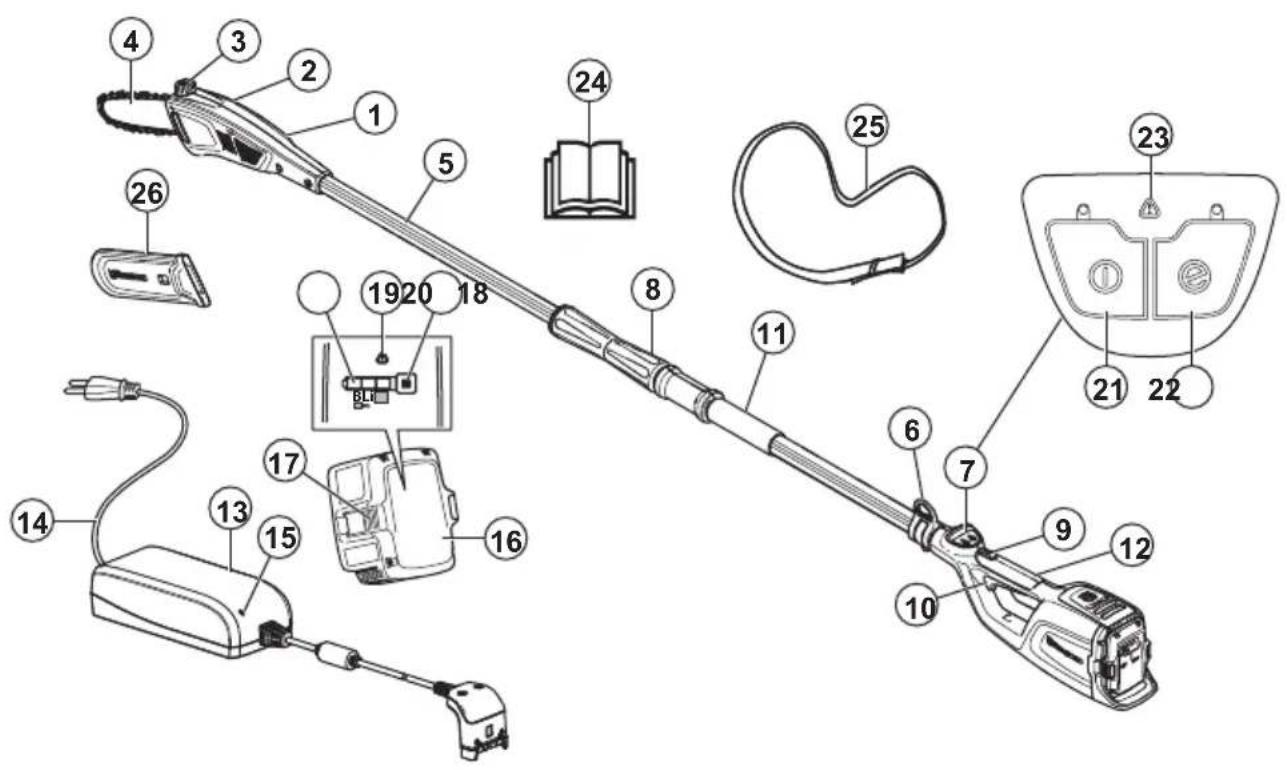

• EK atbilstības deklarācija Ievads Izstrādājuma apraksts Husqvarna 120iTK4-P ir ar akumulatoru darbināms teleskopiskais augstgriezis. Mēs nepārtraukti strādājam, lai uzlabotu jūsu drošību un efektivitāti, darbojoties ar šo ierīci. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju. Paredzētā lietošana Izstrādājums paredzēts zaru un zariņu griešanai. Nelietojiet izstrādājumu citiem uzdevumiem. Izstrādājuma pārskats p. 431

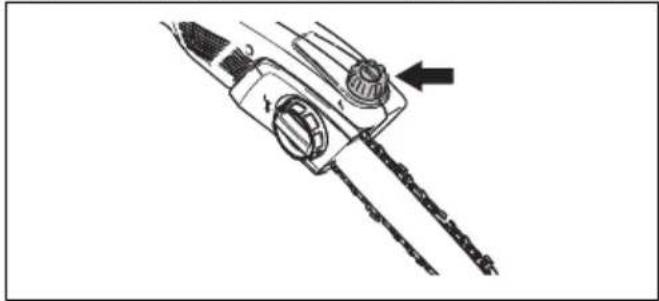

2. Ķēdes spriegošanas ripa

6. Stiprinājuma siksnu āķis

9. Piedziņas mēlītes bloķētājs

10. Piedziņas mēlīte

11. Priekšējais rokturis

12. Aizmugurējais rokturis

13. Akumulatora lādētājs

15. Barošanas/brīdinājuma LED indikators

707 - 008 - 06.04.2021 40719. Brīdinājuma LED indikators

20. Akumulatora LED indikators

21. Iedarbināšanas/izslēgšanas poga

23. Brīdinājuma LED indikators

24. Lietotāja rokasgrāmata

25. Stiprinājuma siksna (drošības josta)

26. Transportēšanas aizsargs

Simboli uz izstrādājuma BRĪDINĀJUMS. Šis izstrādājums var būt bīstams! Pavirša vai nepareiza lietošana var radīt bīstamas vai nāvējošas traumas lietotājam vai citiem cilvēkiem. Ir ļoti svarīgi, lai jūs izlasītu un izprastu lietotāja rokasgrāmatas saturu. Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat norādījumus. Izmantojiet aizsargķiveri vietās, kur jums var uzkrist priekšmeti. Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Izmantojiet apstiprinātus acu aizsarglīdzekļus. Izmantojiet apstiprinātus aizsargcimdus. Līdzstrāva Ķēdes eļļas uzpilde. Produkts vai iepakojums nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā. Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām. Spriegums, V Nepakļaujiet ierīci lietus iedarbībai. Nelieciet rokas pie asmens (tikai teleskopiskajiem dzīvžogu griezējiem) Teleskopiskā funkcija. Pagrieziet pa kreisi, lai atskrūvētu fiksatoru, un pa labi, lai to pievilktu. Šis izstrādājums nav elektroizolēts. Ja izstrādājums nonāk kontaktā vai tuvumā ar elektropārvades līnijām, tas var novest pie nāves gadījumiem vai nopietnām traumām. Elektrība no viena punkta uz otru var tikt pārnesta ar Tā saucamā elektriskā loka palīdzību. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt pārvadīta arī ar zaru un citu priekšmetu palīdzību, se- višķi, ja tie ir mitri. Vienmēr ievērojiet vismaz 10 m attālumu starp izstrādājumu un sprieguma pārvades līniju un/vai priekšmetiem, kas ir kontaktā ar to. Ja ne- pieciešams strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbilstošu elektrokompāniju un pārliecinieties, ka elektrības padeve ir atslēgta Izstrādājuma lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki neatrastos tuvāk par 15 metriem no darba vietas. yyyywwxxxxx Datu plāksnītē ir norādīts sērijas numurs. yyyy ir ražošanas gads, ww ir ražoša- nas nedēļa, xxxxx ir sērijas numurs. Piezīme: Pārējie uz izstrādājuma norādītie simboli/ norādes atbilst noteiktu valstu sertifikācijas prasībām. 408 707 - 008 - 06.04.2021Simboli uz akumulatora un/vai akumulatora lādētāja Utilizējiet šo izstrādājumu elektrisko un elektronisko ierī- ču pārstrādes uzņēmumā. (At- tiecas vienīgi uz Eiropu) Bezatteices transformators. Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās. Dubultā izolācija. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

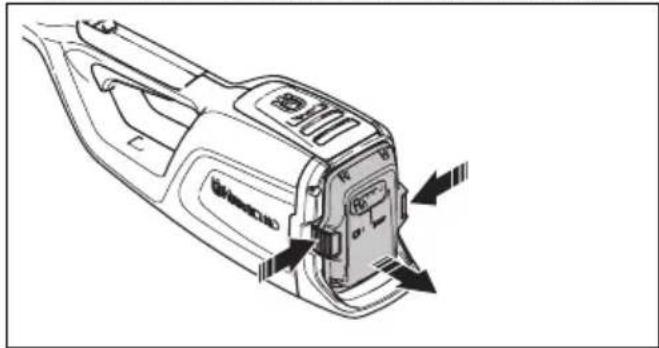

• Lai novērstu izstrādājuma nejaušas iedarbināšanas risku, izņemiet akumulatoru.

• Šis izstrādājums ir bīstams rīks, ja ar to nerīkojas uzmanīgi vai ja to lieto nepareizi. Šis izstrādājums var izraisīt .smagas vai nāvējošas traumas operatoram vai citām personām.

• Neizmantojiet izstrādājumu, ja tā sākotnējā specifikācija ir mainīta. Nemainiet izstrādājuma detaļas bez ražotāja apstiprinājuma. Izmantojiet tikai tādas detaļas, ko ir apstiprinājis ražotājs. Veicot nepareizu apkopi, var tikt radītas smagas vai nāvējošas traumas.

• Pirms lietošanas veiciet produkta pārbaudi. Sk. Izstrādājuma drošības ierīces lpp. 413

Apkope lpp. 420 . Nelietojiet defektīvu izstrādājumu. Ievērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas.

• Neļaujiet bērniem rotaļāties ar izstrādājumu. Nekādā gadījumā neļaujiet bērniem vai citām atbilstoši neapmācītām personām strādāt ar izstrādājumu, mainīt akumulatoru vai veikt tehnisko apkopi. Minimālais lietotāju vecums var būt noteikts ar vietējās likumdošanas aktiem.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu bērniem nepieejamā vietā.

• Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šī izstrādājuma konstrukciju. Vienmēr izmantojiet oriģinālos piederumus. Neatļautas izmaiņas un/vai neatļauti piederumi var radīt nopietnas vai nāvējošas traumas operatoram un citām personām. Piezīme: Uz lietošanu var attiekties valsts vai vietējie tiesību akti. Ievērojiet norādītos noteikumus. Vispārīgi drošības brīdinājumi par elektriskā darbarīka lietošanu BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus un norādījumus. Neievērojot brīdinājumus un norādījumus,

707 - 008 - 06.04.2021 409var rasties elektrotrauma, aizdegšanās

un/vai smagas traumas. Piezīme: Saglabājiet visus brīdinājumus un norādījumus turpmākām uzziņām. Brīdinājumos izmantotais termins “elektriskais darbarīks” attiecas uz elektrisko darbarīku, kura barošanu nodrošina elektrotīkls (ar kabeli) vai akumulators (bez kabeļa). Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgās un tumšās vietās bieži notiek negadījumi.

• Nelietojiet elektriskos darbarīkus sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Elektriskie darbarīki rada dzirksteles, kas var izraisīt putekļu vai izgarojumu aizdegšanos.

• Elektriskā darbarīka lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt kontroli. Elektrodrošība

• Elektriskā darbarīka kontaktspraudņiem jāatbilst elektrotīkla kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! Iezemētiem elektriskajiem darbarīkiem nedrīkst izmantot nekādus pārejas spraudņus. Oriģināli kontaktspraudņi un atbilstošas kontaktligzdas samazina elektriskās strāvas triecienu risku.

• Nepieļaujiet ķermeņa saskari ar zemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts elektriskās strāvas trieciena risks.

• Elektriskos instrumentus nedrīkst pakļaut lietus vai mitruma iedarbībai. Elektriskajā instrumentā iekļuvis ūdens paaugstina elektriskās strāvas trieciena risku.

• Lietojot vadu, ievērojiet piesardzību. Nekad neizmantojiet kabeli elektriskā darbarīka pārvietošanai, vilkšanai vai atvienošanai no kontaktligzdas. Vadu nedrīkst pakļaut karstuma, eļļas, asu šķautņu un kustīgu detaļu iedarbībai. Bojāti vai savijušies vadi paaugstina elektriskās strāvas trieciena risku.

• Lietojot elektrisko instrumentu ārpus telpām, izmantojiet lietošanai ārā piemērotu pagarinājuma vadu. Lietošanai ārā piemērota pagarinājuma vada izmantošana samazina elektriskās strāvas trieciena risku

• Ja no elektriskā darbarīka lietošanas mitrā vietā nevar izvairīties, izmantojiet zemējuma kļūmes ķēdes pārtraucēju (Ground Fault Circuit Interrupter, RCD). GFCI lietošana samazina elektriskās strāvas trieciena risku. Personīgā aizsardzība

• Bīstami! Nedrīkst lietot elektrolīniju tuvumā.Šī ierīce nav izstrādātā tā, lai, saskaroties ar gaisa elektrolīnijām, nodrošinātu aizsardzību pret strāvas triecienu. Pirms ķēdes zaru zāģa lietošanas, vietējos noteikumos noskaidrojiet drošu attālumu no gaisa elektrolīnijām un rūpējieties, lai darba vieta ir droša.

• Lietojot elektrisko darbarīku, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet elektrisko darbarīku noguruma stāvoklī vai narkotiku, alkohola vai zāļu iespaidā. Īss neuzmanības brīdis darbā ar elektrisko instrumentu var radīt nopietnas traumas.

• Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, ķiveres vai ausu aizsargu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.

• Nepieļaujiet nejaušu ierīces ieslēgšanos. Pirms darbarīka pievienošanas strāvas avotam un/vai akumulatora blokam, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā (OFF) stāvoklī. Elektrisko darbarīku pārvietošana, turot pirkstu uz slēdža, vai darbarīku pieslēgšana barošanai, ja slēdzis ir ieslēgts, var izraisīt negadījumus.

• Pirms elektriskā darbarīka ieslēgšanas noņemiet regulēšanas atslēgu vai uzgriežņu atslēgu. Uz elektriskā darbarīka rotējošajām detaļām atstāta uzgriežņu atslēga vai atslēga var radīt traumu.

• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt elektrisko darbarīku negaidītās situācijās.

• Attiecīgi apģērbieties. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Nepieļaujiet, ka kustīgo detaļu tuvumā atrodas mati, drēbes vai cimdi. Vaļīgas drēbes, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūkšanas ierīces un savākšanas konteineri, pārbaudiet, vai tie ir piestiprināti un tiek pareizi izmantoti. Putekļu savākšanas līdzekļu izmantošana var samazināt ar tiem saistītos draudus.

• Nekļūstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi apguvis to darbību. Neuzmanīgas rīcības dēļ ļoti ātri var gūt nopietnu traumu.

• Vibrāciju emisija elektriskā instrumenta faktiskās izmantošanas laikā var atšķirties no noteiktās kopējās vērtības, kas ir atkarīgs no instrumenta lietošanas veida. Lai pasargātu sevi, operatoriem ir jāzina, kādi drošības pasākumi ir veicami, kas noteikti, balstoties uz iedarbības novērtējumu faktiskās izmantošanas apstākļos (ņemot vērā visas darbības cikla daļas, piemēram, brīdī, kad instruments ir izslēgts, un, kad tas darbojas tukšgaitā, papildus kopā ar blokatoru). Elektriskā darbarīka lietošana un uzturēšana

• Nelietojiet elektrisko darbarīku ar spēku. Izmantojiet konkrētajam darbam piemērotu elektrisko darbarīku. Izmantojot pareizo elektrisko darbarīku ar tam

707 - 008 - 06.04.2021paredzēto ātrumu, darbu var paveikt labāk un

• Nelietojiet elektrisko darbarīku, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Elektriskais darbarīks, kuru nevar vadīt, izmantojot slēdzi, rada draudus un ir jāremontē.

• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai novietošanas uzglabāšanai atvienojiet kontaktspraudni no strāvas avota un/vai akumulatora bloku no elektriskā darbarīka. Šādi piesardzības pasākumi samazina nejaušas elektriskā darbarīka palaišanas risku.

• Novietojiet elektrisko darbarīku, kas darbojas tukšgaitā, bērniem nepieejamā vietā un neļaujiet to lietot personām, kas nepārzina tā lietošanu vai šeit sniegtos norādījumus. Nonākot rokās lietotājam bez atbilstošām zināšanām, elektriskie darbarīki ir bīstami.

• Uzturiet elektriskos darbarīkus labā stāvoklī. Pārbaudiet kustīgo detaļu salāgojumu un saķeri, bojājumus un jebkādus citus faktorus, kas var ietekmēt elektriskā darbarīka darbību. Ja darbarīks bojāts, pirms tā lietošanas veiciet remontu. Daudzu nelaimes gadījumu iemesls ir slikti uzturēti elektriskie darbarīki.

• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.

• Lietojiet elektriskos instrumentus, piederumus un asmeņus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ņemot vērā darba apstākļus un veicamos uzdevumus. Elektriskā darbarīka lietošana neparedzētiem mērķiem var radīt bīstamas situācijas.

• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt eļļas un smērvielas. Slīdīgi rokturi un turēšanas virsmas traucē drošu darbarīka izmantošanu un vadību negaidītās situācijās. Akumulatora rīka lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var kļūt ugunsbīstams, lietojot to ar cita veida akumulatora bloku.

• Izmantojiet elektriskos darbarīkus tikai ar tiem paredzētajiem akumulatoru blokiem. Jebkura cita akumulatora bloka lietošana var radīt traumas un ugunsgrēka risku.

• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spaiļu savienošana var radīt apdegumus vai aizdegšanos.

• Nepareizi lietojot, no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No baterijas iztecējis šķidrums var radīt kairinājumu vai apdegumus.

• Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, eksploziju vai traumu gūšanas risku.

• Nepakļaujiet akumulatoru bloku vai darbarīku ugunij vai pārmērīgi augstai temperatūrai. Ja pakļausit iekārtu uguns iedarbībai vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265°F), var notikt sprādziens.

• Ņemiet vērā visas uzlādes instrukcijas un nelādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus instrukcijās norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt ugunsgrēka risku. Apkope

• Uzticiet elektriskā darbarīka apkopi kvalificētam remontdarbu speciālistam, kas izmanto tikai oriģinālas rezerves daļas. Tādējādi tiks garantēta elektriskā darbarīka lietošanas drošība.

• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes nodrošinātājs. Zaru zāģa drošības brīdinājumi — individuālā drošība

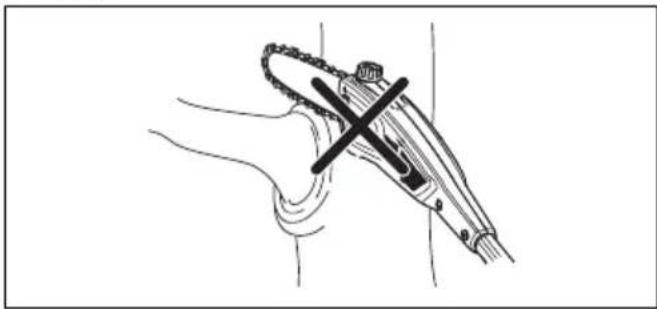

• Izmantojot zaru zāģi, raugieties, lai visas jūsu ķermeņa daļas atrastos drošā attālumā no zāģa ķēdes. Pirms iedarbināt zaru zāģi, gādājiet, lai zāģa ķēde nesaskaras ar citiem priekšmetiem. Strādājot ar zaru zāģiem, neuzmanīgas rīcības dēļ jūsu apģērbs vai ķermeņa daļas var tikt ierautas zāģa ķēdē.

• Vienmēr turiet zaru zāģi ar labo roku aiz aizmugurējā roktura un ar kreiso roku aiz priekšējā roktura. Nekad neturiet ķēdes zāģi apgrieztā roku secībā, jo tas palielina traumu gūšanas risku.

• Turiet zaru zāģi tikai aiz izolētās satveršanas daļas, jo zāģa ķēde var aizskart slēptos vadus vai zāģa kabeli. Zāģa ķēdes, kas saskaras ar vadu, kurā ir strāva, var novadīt strāvu uz zaru zāģa metāla daļām un radīt strāvas triecienu lietotājam.

• Izmantojiet acu aizsarglīdzekļus. Ieteicams izmantot arī papildu aizsargaprīkojumu dzirdei, galvai, rokām, kājām un pēdām. Atbilstošs drošības aprīkojums samazinās traumu gūšanas risku, ko rada lidojoši gruži vai nejauša saskare ar zāģa ķēdi.

• Neizmantojiet ķēdes zāģi, atrodoties kokā, uz kāpnēm, jumta vai uz citas nestabilas pamatnes. Ķēdes zāģa izmantošana šādā veidā var radīt nopietnas traumas.

• Vienmēr ieturiet atbilstošu stāju un strādājiet ar ķēdes zāģi tikai tad, ja atrodaties uz nekustīgas, drošas un līdzenas virsmas. Uz slidenas vai nestabilas virsmas varat zaudēt līdzsvaru vai vadību pār zaru zāģi.

707 - 008 - 06.04.2021

411• Zāģējot saspiestu zaru, esiet uzmanīgs, jo tas var atlēkt atpakaļ savā sākotnējā stāvoklī. Kad koka šķiedras ir atbrīvotas, saspiestais zars var atlēkt un atsisties pret operatoru un/vai izsist zaru zāģi no rokām.

• Esiet īpaši piesardzīgs, zāģējot krūmus un jaunos kociņus. Tievākie zari var ieķerties zaru zāģī un atlēkt atpakaļ jūsu virzienā, vai arī izsist jūs no līdzsvara.

• Ievērojiet eļļošanas, ķēdes spriegošanas un sliedes un ķēdes nomainīšanas norādījumus. Nepareizi nospriegota vai ieeļļota ķēde var salūzt vai palielināt atsitiena risku.

• Turiet zaru zāģi aiz priekšējā roktura, kad tas ir izslēgts, un drošā attālumā no sava ķermeņa. Transportējot vai uzglabājot zaru zāģi, vienmēr uzlieciet virzītājsliedes pārsegu. Atbilstoša rīkošanās ar zaru zāģi samazinās iespējamo risku nejauši nonākt saskarē ar kustīgo zāģa ķēdi.

• Zāģējiet tikai koku. Neizmantojiet zaru zāģi tam neparedzētos nolūkos. Piemēram, neizmantojiet zaru zāģi, lai zāģētu metālu, plastmasu, mūrējumus vai būvmateriālus, kas nav izgatavoti no koka. Zaru zāģa izmantošana tādiem mērķiem, kādiem tas nav paredzēts, var radīt bīstamas situācijas.

• Rokturiem jābūt sausiem un tīriem no smērvielas un eļļas. Taukaini, eļļaini rokturi ir slideni, kā rezultātā varat zaudēt vadību pār zāģi.

• Nemēģiniet nogāzt koku, pirms neesat novērtējis saistītos riskus un sapratis, kā tos novērst. Koka gāšanās var radīt nopietnas traumas operatoram vai tuvumā esošajām personām.

• Šis zaru zāģis nav paredzēts koku gāšanai.Zaru zāģa izmantošana tādiem mērķiem, kādiem tas nav paredzēts, var radīt nopietnas traumas operatoram vai tuvumā esošajām personām.

• Mēs stingri iesakām lietotājiem, kuri uzsāk darbu ar ķēdes zāģi pirmo reizi, vispirms pamēģināt zāģēt baļķus uz stieņa vai kāda atbalsta. Atsitiena cēloņi un operatora izvairīšanās no

Atsitiens rodas tad, kad virzītājsliedes priekšgals vai gals pieskaras kādam priekšmetam vai kad zaru zāģis tiek iespiests zāģējuma vietā. Saskare ar sliedes galu dažos gadījumos var izraisīt pēkšņu pretēju reakciju, kas vadošo sliedi strauji virza augšup un operatora virzienā. Ja zaru zāģis tiek saspiests virzītājsliedes augšējā galā, sliede var tikt strauji atsviesta atpakaļ uz operatora pusi. Jebkuras šīs reakcijas rezultātā jūs varat zaudēt vadību pār zaru zāģi, kas var radīt nopietnas traumas. Nekādā gadījumā nepaļaujieties tikai un vienīgi uz drošības ierīcēm, kas iebūvētas zaru zāģī. Jums kā zaru zāģa lietotājam ir jāveic vairākas darbības, lai novērstu traumu un nelaimes gadījumu risku zāģēšanas darbu laikā. Atsitiens rodas, ja zaru zāģis tiek lietots nepareizi un/vai nepareizos apstākļos. To var novērst, veicot tālāk aprakstītos piesardzības pasākumus.

Turiet zaru zāģa rokturus stingri, cieši apņemot tos ar īkšķiem un pārējiem pirkstiem, ar abām rokām, un ieņemiet tādu pozu un roku pozīciju, lai varētu noturēt atsitiena spēku. Operators var kontrolēt atsitiena spēku, ja ir veikti atbilstoši piesardzības pasākumi. Neizlaidiet zaru zāģi no rokām.

• Nekad nezāģējiet zarus virs plecu augstuma. Tas palīdzēs izvairīties no nejaušas sliedes gala saskares ar citiem priekšmetiem un efektīvāk vadīt zaru zāģi neparedzētās situācijās.

• Nomaiņai izmantojiet tikai ražotāja ieteiktās virzītājsliedes un zaru zāģus. Nepiemērotas nomaiņas virzītājsliedes un zaru zāģi var radīt ķēdes bojājumus un/vai atsitienu.

• Sekojiet un izpildiet ražotāja norādītās instrukcijas par zaru zāģa asināšanu un tehnisko apkopi. Samazinot dziļummēra augstumu, tiek palielināts atsitiena risks. Vispārīgie zaru zāģa drošības norādījumi Kad zaru zāģi atbrīvojat no iestrēguša materiāla, uzglabājat vai veicat tā apkopi, ņemiet vērā visas instrukcijas. Pārliecinieties, ka slēdzis ir izslēgtā stāvoklī un akumulatoru bloks ir izņemts. Ja zaru zāģis negaidīti sāk darboties, kamēr tiek veikta atbrīvošana no iestrēguša materiāla vai apkope, tas var radīt smagas traumas. Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Ja pastāv iespēja, ka uz galvas var krist objekti, izmantojiet ķiveri.

• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus.

707 - 008 - 06.04.2021• Izmantojiet apstiprinātus acu aizsarglīdzekļus.

Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst standarta ANSI Z87.1 prasībām ASV vai standarta EN 166 prasībām ES valstīs.

• Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

• Lietojiet aizsargapavus vai apavus ar neslīdošu zoli.

• Lietojiet darba bikses, kas aizsargā no zāģa ķēdes.

• Lietojiet izturīga auduma apģērbu. Vienmēr valkājiet biezas, garas bikses un apģērbu ar garām piedurknēm. Nevalkājiet vaļīgu apģērbu, kas viegli var ieķerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus un atvērtus apavus un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem.

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. Šajā sadaļā ir izskaidrota izstrādājuma drošības aprīkojuma nozīme, tā mērķis un veidi, kā tiek veikta tā pārbaude un apkope, lai garantētu drošības aprīkojuma pareizu darbību. Lai noskaidrotu, kurā izstrādājuma vietā atrodas šīs daļas, skatiet norādījumus sadaļā Izstrādājuma pārskats lpp. 407

Šī izstrādājuma darbmūžs var saīsināties un var palielināties nelaimes gadījumu risks, ja izstrādājuma apkope netiek veikta pareizi un ja apkope un/vai remonts netiek veikts profesionāli. Ja nepieciešama papildu informācija, lūdzu, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi. BRĪDINĀJUMS: Nekādā gadījumā nelietojiet izstrādājumu ar bojātu drošības aprīkojumu. Izstrādājuma drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodaļā izklāstīto informāciju. Ja izstrādājums neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai izstrādājumu saremontētu. IEVĒROJIET: Izstrādājuma apkopi un remontu drīkst veikt tikai īpaši apmācīti tehniķi. Tas jo īpaši atteicas uz izstrādājuma drošības aprīkojumu. Ja izstrādājums neatbilst zemāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu izstrādājuma iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties izstrādājumu, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi. Tastatūras pārbaude

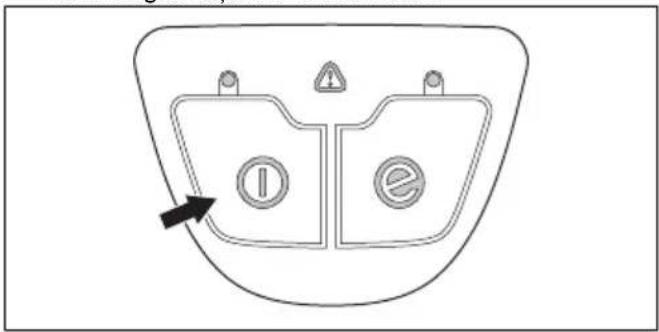

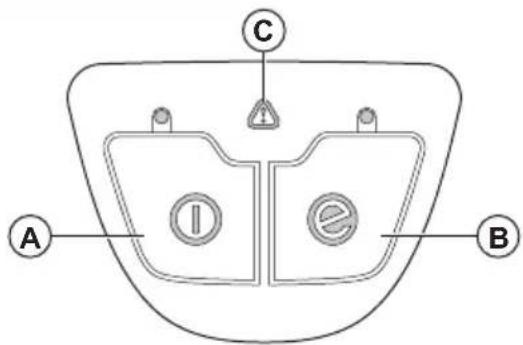

1. Nospiediet un turiet nospiestu iedarbināšanas/

izslēgšanas pogu (A). A B

a) Izstrādājums ir ieslēgts, ja deg LED indikators. b) Izstrādājums ir izslēgts, ja nedeg LED indikators.

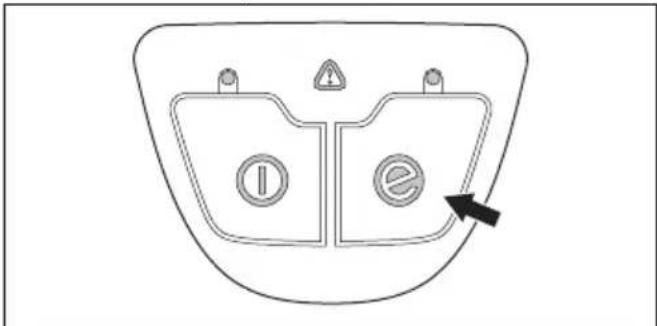

2. Informāciju par SavE pogas (B) funkciju skatiet

SavE funkcijas ieslēgšana lpp. 420

Problēmu novēršana lpp. 426 , ja brīdinājuma indikators (C) ir iedegts vai mirgo.

707 - 008 - 06.04.2021

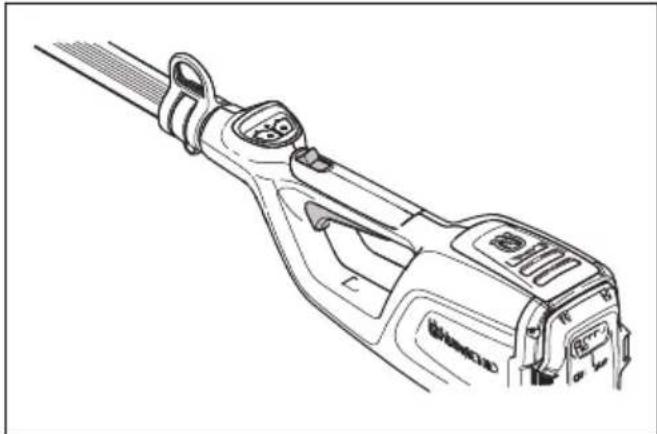

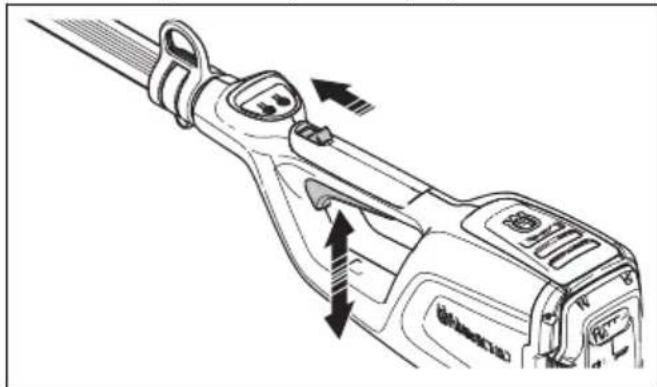

413Piedziņas mēlītes bloķētāja pārbaude Piedziņas mēlītes bloķētājs aizsargā pret nejaušu iedarbināšanu. Atlaižot rokturi, piedziņas mēlīte un piedziņas mēlītes bloķētājs atgriežas sākuma pozīcijā.

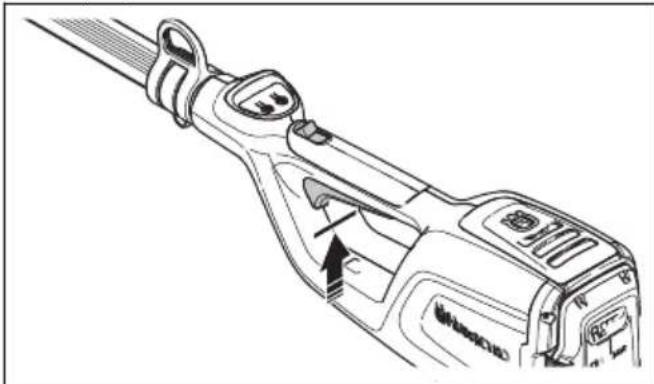

1. Pārbaudiet, vai piedziņas mēlīte ir nobloķēta, kad

bloķētājs ir sākumstāvoklī.

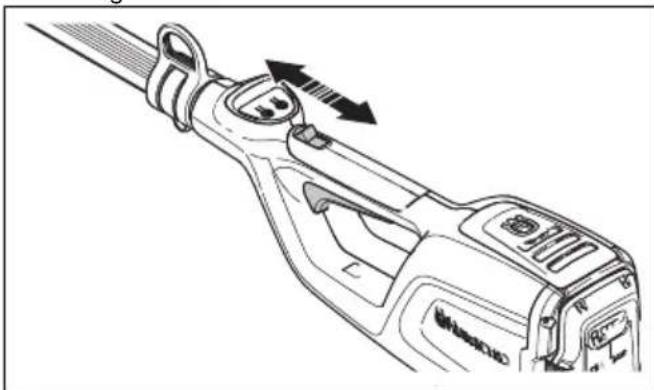

2. Pavelciet un atlaidiet bloķētāju un pārliecinieties, vai

tas atgriežas sākumstāvoklī.

3. Pārbaudiet, vai piedziņas mēlīte un bloķētājs kustas

brīvi un atgriezes atspere darbojas pareizi.

4. Ieslēdziet izstrādājumu (sk.

Izstrādājuma iedarbināšana lpp. 419

5. Palieliniet ātrumu līdz maksimālajam ātrumam.

6. Atlaidiet piedziņas mēlīti un pārbaudiet, vai

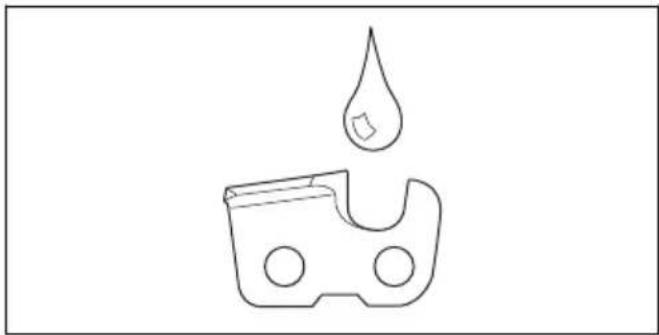

griešanas ierīce pilnībā apstājas. Griešanas aprīkojuma drošības instrukcijas BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Lietojiet tikai apstiprinātos virzītājsliedes/zāģa ķēdes komplektus un asināšanas aprīkojumu. Norādījumus skatiet šeit: Apkope lpp. 420

• Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāģa ķēde var radīt traumas arī tad, ja tā nekustas.

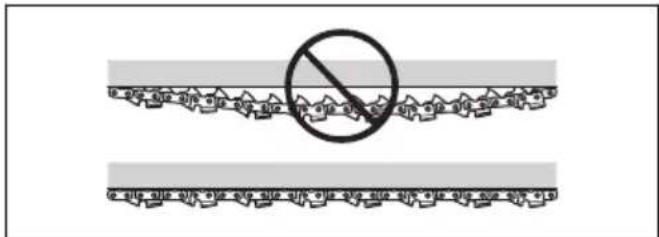

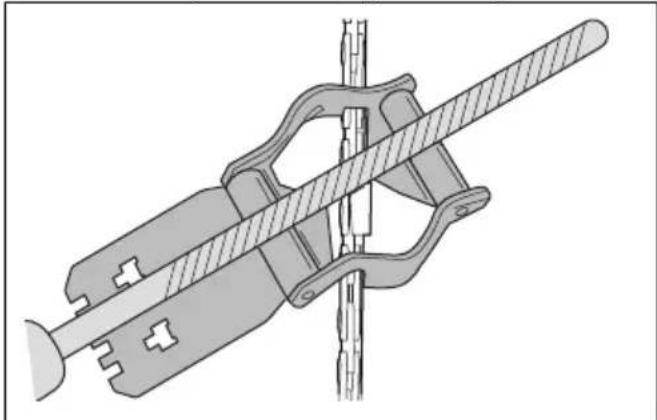

• Griezējzobiem vienmēr jābūt pareizi uzasinātiem. Ievērojiet norādījumus un izmantojiet ieteikto šablonu. Bojāta vai nepareizi uzasināta zāģa ķēde paaugstina nelaimes gadījumu risku.

• Ievērojiet pareizu griešanas dziļuma iestatījumu. Ievērojiet norādījumus un izmantojiet ieteicamo dziļummēra iestatījumu. Pārāk liels dziļummēra iestatījums paaugstina atsitiena risku.

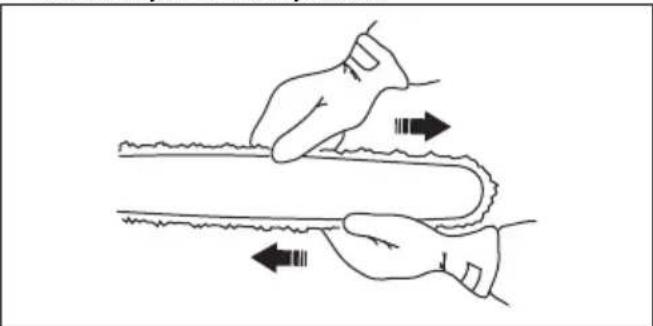

• Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs. Ja zāģa ķēde nav stingri piespiesta virzītājsliedei, tā var kļūt vaļīga. Nepareizs zāģa ķēdes spriegojums

707 - 008 - 06.04.2021paaugstina virzītājsliedes, zāģa ķēdes un zāģa

• Regulāri veiciet griešanas aprīkojuma apkopi un nodrošiniet, lai tas būtu pareizi ieeļļots. Ja zāģa ķēde netiek pareizi eļļota, paaugstinās virzītājsliedes, zāģa ķēdes un zāģa piedziņas zobrata nodiluma risks. Darba drošības instrukcijas BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas un ievērojiet tās.

• Strādājot sekojiet, lai neviens cilvēks vai dzīvnieks netuvojas darba vietai tuvāk par 15 metriem (50 pēdām). Ja viens otra tuvumā strādā vairāki operatori, drošības attālumam ir jābūt vismaz 15 m. Pretējā gadījumā pastāv risks gūt nopietnas traumas. Ja kāds tuvojas, nekavējoties apturiet izstrādājumu. Nekad nevēzējiet izstrādājumu, pirms neesat paskatījies atpakaļ un pārliecinājies, ka drošības zonā neviena nav.

• Nelietojiet izstrādājumu sliktos laikapstākļos, piemēram, biezā miglā, stiprā lietū, stiprā vējā, lielā aukstumā u.c. Ārkārtīgi karsts laiks var izraisīt izstrādājuma pārkaršanu. Darbs sliktos laikapstākļos ir nogurdinošs, kas bieži rada papildu apdraudējumus, piemēram, sakarā ar ledainu zemi, neprognozējamu koku krišanas virzienu utt.

• Neļaujiet bērniem lietot šo izstrādājumu vai uzturēties tā tuvumā. Tā kā produktu ir vienkārši iedarbināt, bērni to var nejauši iedarbināt. Tas var radīt smagu traumu. Ja produktu glabājat nomaļus, vienmēr atvienojiet akumulatoru.

• Nodrošiniet, lai cilvēki, dzīvnieki un citi apstākļi neietekmē izstrādājuma vadību, un tie nesaskaras ar griešanas ierīci vai nestāv ceļā priekšmetiem, ko var izsviest griešanas ierīce.

• Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad produkts apstājas, vienmēr noņemiet dzirdes aizsarglīdzekļus.

• Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas saslimšanu. Ja jūtat pārmērīgas vibrācijas ietekmes simptomus, sazinieties ar ārstu. Simptomi var būt tirpšana, nejutīgums, nieze, sāpes, bezspēks, kā arī ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās.

• Nekādā gadījumā neizmantojiet griešanas ierīci, ja nav uzstādīts apstiprināts aizsargs. Ja aizsargs ir uzstādīts nepareizi vai ir bojāts, var rasties smagas traumas.

• Pirms veicat jebkādu darbu ar izstrādājumu, noteikti izslēdziet to, izņemiet akumulatoru un pārliecinieties, vai griešanas aprīkojums ir pilnībā apstādināts. Asināšanas instrukciju neievērošana būtiski palielinās ķēdes atsitiena risku.

• Ja ir radusies situācijā, kurā nezināt, kā rīkoties, lūdziet padomu speciālistam. Sazinieties ar izplatītāju vai apkopes darbnīcu. Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.

• Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.

• Nekādā gadījumā neizmantojiet izstrādājumu, ja esat noguris, lietojis alkoholu, vielas vai medikamentus, kas var ietekmēt redzi, modrību, koordināciju vai spriestspēju.

• Šis izstrādājums var tikt spēcīgi pasviests uz sāniem, ja sliedes gals nonācis kontaktā ar fiksētu priekšmetu. To sauc par atsitienu. Atsitiens var būt pietiekami spēcīgs, lai liktu izstrādājumam/ operatoram spēji pagriezties jebkurā virzienā un, iespējams, zaudēt vadību pār izstrādājumu. Izvairieties no griešanas ar sliedes galu.

• Nelietojiet produktu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.

• Strādājiet uz stabilas pamatnes un nodrošiniet, lai jūs būtu līdzsvarā. Gādājiet, lai jūs varētu droši pārvietoties un stāvēt. Pārbaudiet, vai tuvumā nav šķēršļu (saknes, akmeņi, zari, bedres utt.), kas var traucēt, ja piepeši nepieciešams pārvietoties. Ievērojiet īpašu piesardzību, strādājot nogāzēs.

• Vienmēr pārbaudiet darba zonu. Novāciet visus citus nenostiprinātus priekšmetus, piemēram, akmeņus, stikla lauskas, naglas, metāla stiepli, auklas u. c., kas var tikt izsviestas, vai aptīties ap griešanas ierīci.

• Esiet sevišķi uzmanīgs, zāģējot nospriegotus kokus. Nospriegots koks var atlēkt atpakaļ savā sākotnējā stāvoklī gan pirms, gan pēc Tā pārzāģēšanas. Ja jūs pats stāvat nepareizi vai zāģējat nepareizā vietā, koks var trāpīt jums vai izstrādājumam un tādējādi likt zaudēt kontroli pār izstrādājumu. Abi gadījumi var izraisīt nopietnus ievainojumus.

• Stāviet stabili un uz droša pamata.

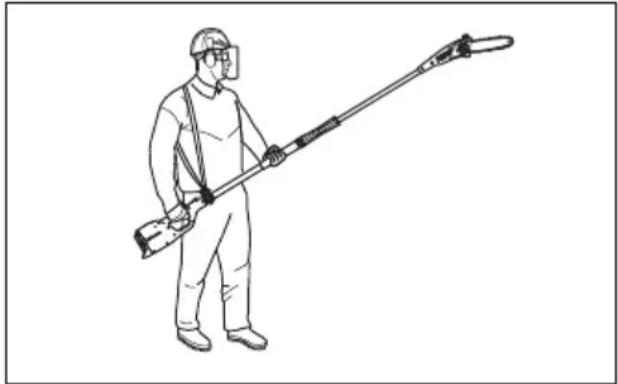

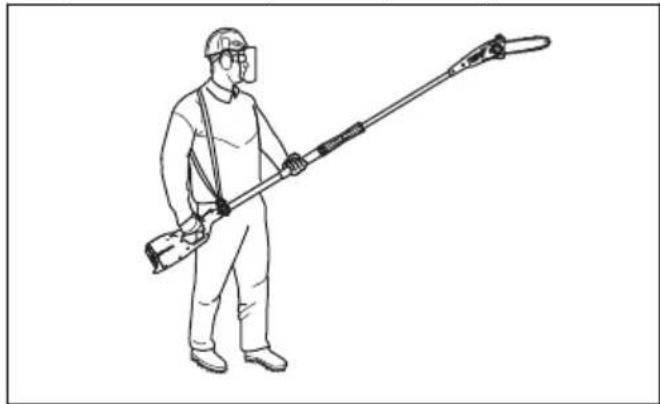

• Izmantojiet drošības jostu, lai atbalstītu izstrādājuma svaru un padarītu to ērtāk vadāmu.

707 - 008 - 06.04.2021

415• Vienmēr turiet izstrādājumu ar abām rokām. Turiet izstrādājumu ķermeņa labajā pusē.

• Pirms pārvietošanās uz citu vietu izslēdziet izstrādājumu. Pirms izstrādājuma pārvietošanas vai transportēšanas jebkurā attālumā uzlieciet transportēšanas aizsargu.

• Nekad nelieciet zemē produktu ar darbojošos dzinēju, ja nevarat to uzraudzīt.

• Ja izstrādājums tiek ekspluatēts temperatūrā, kas ir zemāka par -10 °C, izstrādājums un akumulators ir jāuzglabā apsildāmā vietā vismaz 24 stundas pirms darba sākšanas.

• Nekādā gadījumā nestāviet tieši zem zara, kas tiek griezts. Tas var izraisīt nopietnas vai pat nāvējošas traumas.

• Ievērojiet spēkā esošos drošības noteikumus, kas attiecas uz darbu gaisa elektrolīniju tuvumā.

• Šis izstrādājums nav elektroizolēts. Ja izstrādājums nonāk kontaktā vai tuvumā ar elektropārvades līnijām, tas var novest pie nāves gadījumiem vai nopietnām traumām. Elektrība no viena punkta uz otru var tikt pārnesta ar Tā saucamā elektriskā loka palīdzību. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt pārvadīta arī ar zaru un citu priekšmetu palīdzību, sevišķi, ja tie ir mitri. Vienmēr nodrošiniet, lai attālums starp izstrādājumu un augstsprieguma pārvades līniju un/vai priekšmetiem, kas ir saskarē ar to, būtu vismaz 10 m. Ja nepieciešams strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbilstošu elektrokompāniju un pārliecinieties, ka elektrības padeve ir atslēgta

• Bojāta griešanas ierīce var palielināt negadījumu rašanās risku. Akumulatora drošība BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Ieteicamais akumulators ir BLi10. Akumulatoriem ir šifrēta programmatūra.

• Kā barošanas avotu izmantojiet BLi10 uzlādējamu akumulatoru, kas paredzēts tikai saistītajiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.

• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

• Neizmantojiet akumulatorus, kas nav uzlādējami.

• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.

• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai ķīmiskos apdegumus.

• Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Elektrolīts rada ādas traumas, koroziju un apdegumus. Ja elektrolīts iekļūst acīs, neberzējiet tās, bet skalojiet ar lielu daudzumu ūdens vismaz 15 minūtes. Ja elektrolīts ir nonācis saskarē ar ādu, āda ir jātīra ar lielu daudzumu ūdens un ziepēm. Meklējiet medicīnisku palīdzību.

• Akumulatoru drīkst temperatūrā no -10 °C (14 °F) līdz 40 °C (104 °F).

• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet: Produkta, akumulatora un akumulatora lādētāja tīrīšana lpp. 426

• Nelietojiet defektīvu vai bojātu akumulatoru.

• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.

• Sargiet akumulatoru no bērniem. Akumulatora lādētāja drošības norādes BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Ja drošības instrukcijas netiek ievērotas, pastāv elektriskās strāvas trieciena vai īssavienojuma risks.

• Neizmantojiet citus akumulatoru lādētājus, izņemot jūsu izstrādājumam paredzēto. Ieteicamais lādētājs akumulatora BLi10 uzlādei ir QC80.

• Nemēģiniet demontēt akumulatora lādētāju.

• Nelietojiet defektīvu vai bojātu akumulatora lādētāju.

• Nevelciet akumulatora lādētāju aiz strāvas vada. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.

• Uzmanieties, lai vadi un pagarinātāji nesaskartos ar ūdeni, eļļu un asām malām. Nodrošiniet, lai kabelis netiktu iespiests starp priekšmetiem, piemēram, durvīs, nožogojumos vai līdzīgās konstrukcijās.

• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Pārliecinieties, vai akumulatora lādētājs nav

akumulatora lādētāja kontaktdakšu.

• Lādējiet akumulatoru tikai telpās, kur ir laba gaisa plūsma un kur tas nav pakļauts saules gaismai. Nelādējiet akumulatoru ārpus telpām. Nelādējiet akumulatoru mitrumā.

• Akumulatora lādētāju izmantojiet tikai vietās, kur temperatūra ir no 5 °C (41 °F) līdz 40 °C (104 °F). Izmantojiet lādētāju labi vēdināmā un sausā vietā, kur nav putekļu.

• Neievietojiet nekādus priekšmetus akumulatora lādētāja dzesēšanas atverēs.

• Nekādā gadījumā akumulatora lādētāja spailes nesavienojiet ar metāla priekšmetiem, jo tas var izraisīt akumulatora lādētāja īssavienojumu.

• Izmantojiet apstiprinātas kontaktligzdas, kas nav bojātas. Pārliecinieties, vai akumulatora lādētāja vads nav bojāts. Ja tiek izmantoti pagarinātāji, pārliecinieties, vai tie nav bojāti. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms veicat produkta apkopi, izlasiet brīdinājuma norādījumus.

• Noņemiet akumulatoru, pirms veicat apkopi, citas pārbaudes vai montējat produktu.

• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un servisa darbus. Par plašākiem apkopes un servisa darbiem sazinieties ar jūsu apkopes nodrošinātāju.

• Netīriet akumulatoru un tā lādētāju ar ūdeni. Spēcīgs mazgāšanas līdzeklis var radīt plastmasas bojājumus.

• Neveicot apkopi, samazinās produkta dzīves cikls un palielinās nelaimes gadījumu risks.

• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, jo īpaši šī produkta drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu produktam.

• Vienmēr izmantojiet tikai oriģinālās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus. Kāta montāža

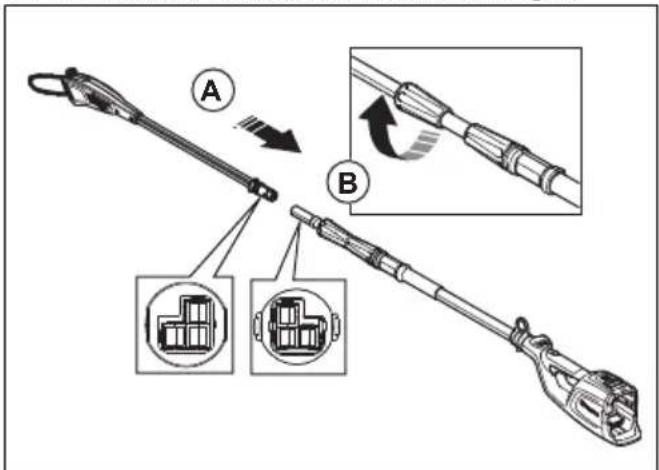

1. Pārliecinieties, ka elektriskie kontakti ir salāgoti.

2. Pilnībā savienojiet kāta (A) galus.

3. Pievelciet zāģa galviņas pusē esošo skrūvējamo

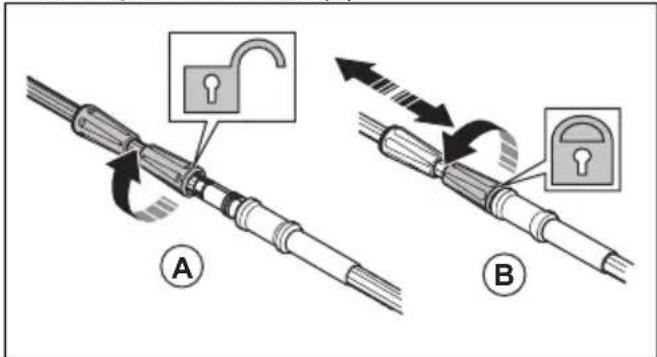

kāta rokturi (B). Kāta garuma regulēšana

1. Atskrūvējiet akumulatora korpusa pusē esošo

skrūvējamo kāta rokturi (A).

2. Noregulējiet kātu piemērotā pozīcijā.

3. Pievelciet skrūvējamo rokturi (B).

Uzkabes regulēšana Lietojot izstrādājumu, vienmēr izmantojiet stiprinājuma siksnu. Drošības josta sniedz maksimālu kontroli pār izstrādājumu tā lietošanas laikā. Drošības josta mazina roku un muguras noguršanas risku.

1. Uzlieciet uzkabi.

2. Piestipriniet izstrādājumu drošības jostas āķim.

707 - 008 - 06.04.2021 4173. Noregulējiet drošības jostas garumu tā, lai āķis ir

apmēram vienā augstumā ar jūs labo gurnu. Lietošana Darbības pārbaude pirms produkta lietošanas

1. Pārpaudiet, vai gaisa ieplūde nav netīra un bojāta.

Atbrīvojiet izstrādājumu no zāles un lapām, izmantojot suku.

2. Pārbaudiet, vai izstrādājums darbojas pareizi.

3. Pievelciet visus uzgriežņus un skrūves.

4. Pārbaudiet, vai zāģa galviņa ir pareizi pievienota.

5. Pārbaudiet, vai zāģa galviņa nav bojāta, piemēram,

vai tajā nav plaisu. Nomainiet zāģa galviņu, ja tā ir bojāta.

6. Pārbaudiet, vai pārsegi nav bojāti un vai tie ir pareizi

piestiprināti. Akumulatora lādētāja pievienošana

1. Pieslēdziet akumulatora lādētāju atbilstoši

spriegumam un frekvencei, kas ir norādīta uz nominālu plāksnītes.

2. Ievietojiet kontaktdakšu zemētā kontaktligzdā.

Vienreiz iemirgosies akumulatora lādētāja zaļais LED indikators. Piezīme: Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C/122 °F. Ja temperatūra pārsniedz 50 °C/122 °F, akumulatora lādētājs pirms uzlādes atdzesē akumulatoru. Akumulatora pievienošana pie lādētāja Piezīme: Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%.

1. Pārliecinieties, vai akumulators ir sauss.

2. Akumulatora pievienošana pie lādētāja.

3. Pārliecinieties, vai iedegas akumulatora lādētāja

zaļais uzlādes indikators. Tas nozīmē, ka akumulators ir pareizi savienots ar akumulatora lādētāju.

4. Kad deg visi akumulatora LED indikatori (A),

akumulators ir pilnībā uzlādēts. BLi

5. Lai akumulatora lādētāju atvienotu no elektrotīkla

kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.

6. Izņemiet akumulatoru no lādētāja.

Piezīme: Lai iegūtu papildinformāciju, skatiet akumulatora un akumulatora lādētāja rokasgrāmatas. Akumulatoru savienošana ar produktu BRĪDINĀJUMS: Produktā izmantojiet tikai Husqvarna oriģinālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.

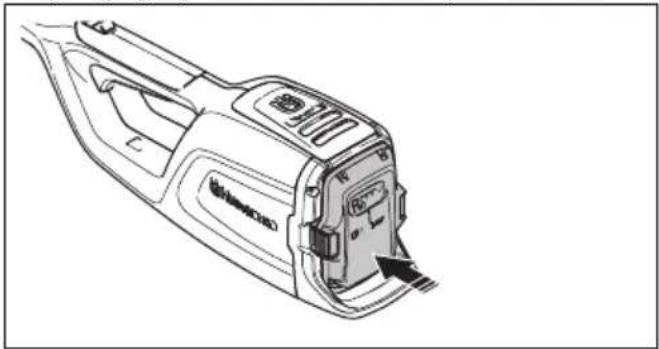

418 707 - 008 - 06.04.20212. Ievietojiet akumulatoru izstrādājuma akumulatora turētājā. Akumulatoram ir viegli jāiebīdās turētājā, pretējā gadījumā tas nav uzstādīts pareizi.

3. Piespiediet akumulatora apakšējo daļu un pilnībā

iebīdiet to akumulatora turētājā. Atskanot klikšķim, akumulators automātiski nofiksējas.

4. Pārliecinieties, ka aizturi pareizi nofiksējas tiem

paredzētajā vietā. Izstrādājuma iedarbināšana

1. Nospiediet un turiet ieslēgšanas/apturēšanas pogu,

līdz iedegas zaļais LED indikators.

2. Izvelciet piedziņas mēlītes bloķētāju uz aizmuguri un

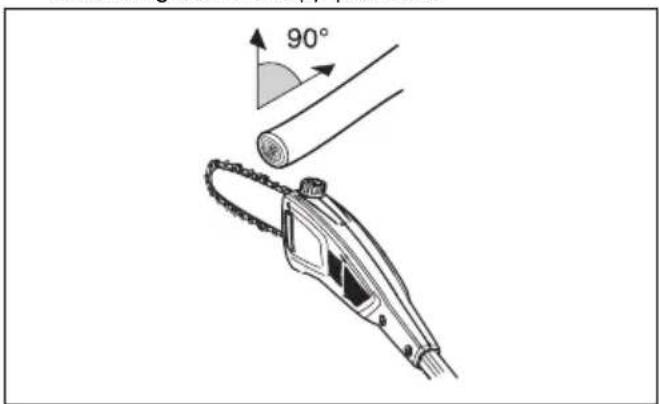

turiet piedziņas mēlīti. Zaru griešana BRĪDINĀJUMS: Gaisa elektrolīniju tuvumā strādājiet īpaši piesardzīgi. Krītoši zari var izraisīt īssavienojumu.

• Cik vien iespējams, izvēlieties tādu pozīciju, lai varētu zāģēt taisnā leņķī pret zaru.

• Zāģējiet lielus zarus pa daļām, lai varētu labāk kontrolēt, kur tie krīt. Ņemiet vērā arī to, ka krītoši koka zari pēc nokrišanas uz zemes var atlēkt lietotāja virzienā.

• Nedrīkst zāģēt zara pamatni pārāk tuvu stumbram, jo tas palēnina apaugšanu un palielina sēņu infekcijas risku.

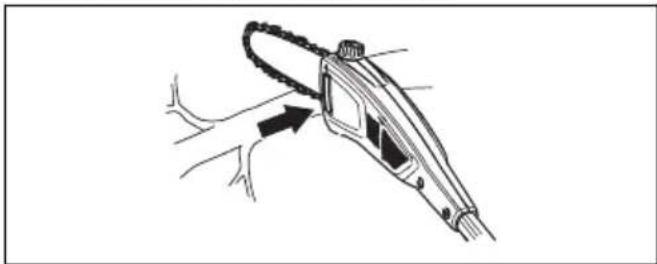

• Izmantojiet atduri griešanas galvas pamatnē kā atbalstu zāģēšanas laikā. Tas palīdzēs novērst griešanas ierīces lēkāšanu uz zara.

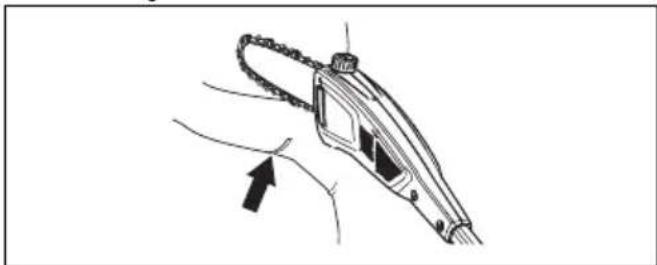

• Pirms pārzāģējat zaru, veiciet sākotnēju iegriezumu zara apakšpusē. Tas novērsīs mizas noplēšanu, kas var izraisīt palēninātu apaugšanu un neatgriezeniskus koka bojājumus. Griezumam jābūt ne dziļākam kā ⅓ no zara diametra, lai izvairītos no iestrēgšanas. Kad ņemat griešanas ierīci ārā no zara, gādājiet, lai ķēde turpina griezties, tā izvairoties no iestrēgšanas.

• Gādājiet, lai jūsu stāja būtu stabila un darbam netraucē zari, akmeņi un koki. BRĪDINĀJUMS: Nedrīkst aktivizēt spēka sprūdu, ja griešanas ierīce nav pilnībā saskatāma.

707 - 008 - 06.04.2021 419SavE funkcijas ieslēgšana

Šim izstrādājumam ir SavE funkcija. SavE funkcija nodrošina ilgāku darba laiku no akumulatora.

1. Nospiediet SavE pogu. LED indikators iedegas,

norādot uz funkcijas aktīvu stāvokli.

2. Nospiediet pogu SavE vēlreiz, lai pārtrauktu izmantot

SavE funkciju. Izstrādājuma izslēgšana

1. Atlaidiet piedziņas mēlīti.

2. Nospiediet apturēšanas pogu, tad tiek izslēgts zaļais

3. Izņemiet akumulatoru no izstrādājuma. Nospiediet

abas atbrīvošanas pogas un izvelciet akumulatoru. Apkope Ievads BRĪDINĀJUMS: Pirms izstrādājuma apkopes veikšanas izlasiet un izprotiet sadaļu par drošības pasākumiem. BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izņemiet akumulatoru. Apkopes grafiks BRĪDINĀJUMS: Pirms veicat apkopi, izņemiet akumulatoru. Tālāk ir redzams produkta apkopes darbību saraksts. Papildinformāciju skatiet darbību aprakstā, kas ir ietverts apkopes sadaļā. Apkope Katru dienu Reizi nedēļā Reizi mēnesī Tīriet izstrādājuma ārējās daļas ar sausu drā- nu. Neizmantojiet ūdeni.

Pārliecinieties, vai iedarbināšanas un izslēg- šanas poga darbojas pareizi un nav bojāta.

Pārbaudiet, vai spēka sprūds un spēka sprū- da bloķēšanas funkcija darbojas pareizi un atbilstoši drošības noteikumiem.

Pārliecinieties, ka visas vadības ierīces dar- bojas un nav bojātas.

Rokturus uzturiet sausus un tīrus. Pārbau- diet, vai uz rokturiem nav eļļas un smērvielas atlieku.

Pārliecinieties, vai nav bojāts zāģa ķēdes pārsegs. Ja zāģa ķēdes pārsegs ir bojāts, nomainiet to.

Pārliecinieties, vai skrūves un uzgriežņi ir stingri pievilkti.

Notīriet eļļas tvertnes vāciņu X 420 707 - 008 - 06.04.2021Apkope Katru dienu Reizi nedēļā Reizi mēnesī Pārbaudiet, vai darbojas akumulatora atbrī- vošanas pogas un vai tās fiksē vietā izstrā- dājuma akumulatoru.

Pārbaudiet, vai akumulatora lādētājs nav bo- jāts un darbojas pareizi.

Pārliecinieties, vai akumulators nav bojāts. X Pārliecinieties, vai akumulators ir uzlādēts. X Pārliecinieties, vai akumulatora lādētājs nav bojāts.

Pārbaudiet visus kabeļus un savienojumus. Pārliecinieties, vai nav bojājumu un netīrumu.

Notīriet zāģa ķēdes pārsegu. X Pārbaudiet savienojumus starp akumulatoru un izstrādājumu. Pārbaudiet savienojumu starp akumulatoru un akumulatora lādētāju.

Pārliecinieties, vai griezējinstruments nav bo- jāts. Nomainiet griezējinstrumentu, ja tas ir bojāts. Visi griezējinstrumenta apkopes darbi ir jāveic Husqvarna apstiprinā- tam izplatītājam. Pārbaudiet ķēdes piedziņas zobrata nodilu- mu. Nomainiet ķēdes piedziņas zobratu ik pēc aptuveni 100 darba stun- dām vai biežāk, ja tas ir nepieciešams. Griešanas aprīkojuma pārbaudīšana

ķēde nav elastīga, nomainiet to.

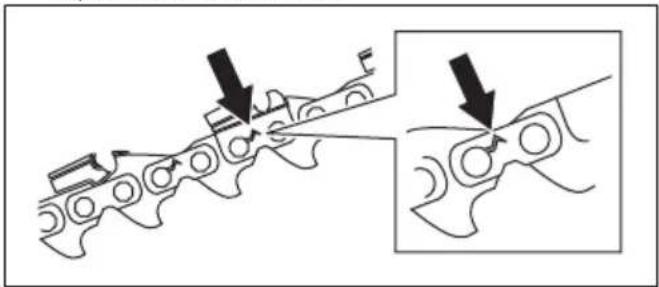

3. Salīdziniet zāģa ķēdi ar jaunu zāģa ķēdi, lai

novērtētu kniežu un posmu nodiluma pakāpi.

4. Nomainiet zāģa ķēdi, ja griezējzoba garāka daļa ir

mazāka nekā 4 mm/0,16 collas. Nomainiet zāģa ķēdi arī tad, ja griezējos tiek konstatētas plaisas. Virzītājsliedes nomaiņa

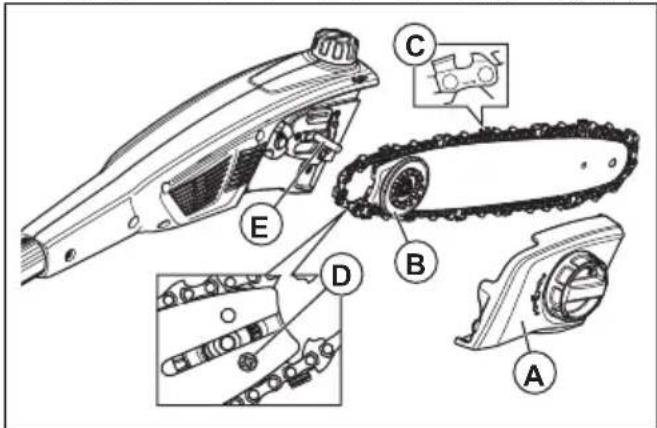

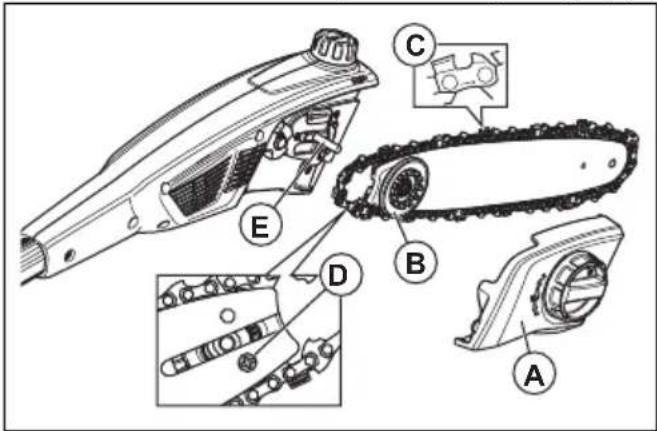

1. Pagrieziet ripas iekšējo daļu pretēji pulksteņrādītāju

kustības virzienam un noņemiet aizsargpārsegu (A).

2. Noņemiet virzītājsliedi kopā ar zāģa ķēdi.

3. Noņemiet zāģa ķēdi no virzītājsliedes.

5. Montējiet zobratu ar skrūvi (D) jaunajā virzītājsliedē.

6. Ievietojiet zāģa ķēdi virzītājsliedes gropē.

7. Montējiet virzītājsliedi un zobratu (B) uz

virzītājsliedes tapas (E).

8. Aplieciet zāģa ķēdi apkārt piedziņas zobratam.

Pārliecinieties, ka griezējzobi ir vērsti prom no piedziņas zobrata (C).

707 - 008 - 06.04.2021

4219. Montējiet aizsargpārsegu (A) un pagrieziet ripasiekšējo daļu pulksteņrādītāja kustības virzienā.10. Pievelciet zāģa ķēdi. Norādījumi ir atrodami sadaļā Zāģa ķēdes spriegojuma regulēšana lpp. 424

1. Pagrieziet ripas iekšējo daļu pretēji pulksteņrādītājukustības virzienam un noņemiet aizsargpārsegu (A).

2. Noņemiet virzītājsliedi kopā ar zāģa ķēdi.3. Noņemiet zāģa ķēdi no virzītājsliedes.4. Ievietojiet jaunu zāģa ķēdi virzītājsliedes gropē.5. Montējiet virzītājsliedi un zobratu (B) uzvirzītājsliedes tapas (E).6. Aplieciet zāģa ķēdi apkārt piedziņas zobratam.Pārliecinieties, ka griezējzobi ir vērsti prom nopiedziņas zobrata (C).7. Montējiet aizsargpārsegu (A) un pagrieziet ripasiekšējo daļu pulksteņrādītāja kustības virzienā.8. Pievelciet zāģa ķēdi. Norādījumi ir atrodami sadaļā Zāģa ķēdes spriegojuma regulēšana lpp. 424

Zāģa ķēdes asināšana Informācija par virzītājsliedi un zāģa ķēdi BRĪDINĀJUMS: Lietojot zāģa ķēdi vaiveicot tās apkopi, valkājiet aizsargcimdus.Zāģa ķēde var radīt traumas arī tad, ja tānekustas.Nomainiet nodilušu vai bojātu virzītājsliedi vai zāģa ķēdiar Husqvarna ieteiktu virzītājsliedes un zāģa ķēdeskombināciju. Tas ir jādara, lai garantētu ķēdes zāģadrošības funkciju darbību. Sarakstu ar ieteiktajāmrezerves virzītājsliedes un ķēdes kombinācijām skatietšeit: Piederumi lpp. 429

• Virzītājsliedes garums, collas/cm. Informācija parvirzītājsliedes garumu parasti ir norādītavirzītājsliedes aizmugures galā.• Sliedes iemavas zobrata zobu skaits (T).• Ķēdes posma garums, collās. Atstarpei starp zāģaķēdes dzinējposmiem jābūt vienādai ar attālumustarp zobiem uz sliedes iemavas zobrata unpiedziņas zobrata. PITCH =

• Dzinējposmu skaits. Dzinējposmu skaitu nosakavirzītājsliedes tips.• Sliedes rievas platums, collas/mm. Virzītājsliedesgropes platumam ir jābūt vienādam ar zāģadzinējposmu platumu.• Zāģa ķēdes eļļošanas atvere un ķēdes spriegotājaatvere. Virzītājsliedei jāatbilst izstrādājumam.

707 - 008 - 06.04.2021• Dzinējposma platums, mm/collas.

Vispārīga informācija par griezēju asināšanu Nezāģējiet ar neasu zāģa ķēdi. Ja zāģa ķēde ir neasa, ir jāpieliek lielāks spiediens, lai sliedi virzītu cauri kokam. Ja zāģa ķēde ir ļoti neasa, veidojas nevis koka skaidas, bet putekļi. Zāģējot koku ar asu zāģa ķēdi, veidojas garas un biezas skaidas. Zāģa ķēdes griešanas daļu — griezēju — veido griezējzobs (A) un dziļummērs (B). Atšķirība starp abu detaļu augstumu ir griešanas dziļums (dziļummēra iestatījums).

Asinot griezēju, jāņem vērā tālāk norādītie aspekti.

• Apaļās vīles diametrs. Zāģa ķēdi pareizi asināt bez pareizā aprīkojuma ir ļoti sarežģīti. Izmantojiet Husqvarna šablonu. Tādējādi tiks nodrošināta maksimāla griešanas veiktspēja un minimāls atsitiena risks. BRĪDINĀJUMS: Ja netiek ievēroti norādījumi par asināšanu, būtiski pieaug atsitiena spēks. Piezīme: Informāciju par zāģa ķēdes asināšanu skatiet šeit: Griezējzobu asināšana lpp. 423

Griezējzobu asināšana

1. Griezējzobu asināšanai izmantojiet apaļo vīli un

šablonu. Piezīme: Informāciju par konkrētajai zāģa ķēdei ieteikto Husqvarna vīli un šablonu skatiet sadaļā Piederumi lpp. 429

šablona komplektācijā iekļautos norādījumus.

3. Virziet vīli no griezējzobu iekšpuses uz ārpusi.

Samaziniet spiedienu uz zāģēšanas līniju.

4. Novīlējiet materiālu no visu griezējzobu vienas

5. Apgrieziet izstrādājumu otrādi un novīlējiet materiālu

4236. Pārliecinieties, vai visi griezējzobi ir vienādi gari. Vispārīga informācija par griešanas dziļuma iestatījuma regulēšanu Griešanas dziļuma iestatījums (C) samazinās, kad tiek asināti griezējzobi (A). Lai nodrošinātu maksimālu griešanas veiktspēju, ir jānovīlē dziļummērs (B), līdz iegūts ieteicamais griešanas dziļuma iestatījums. Norādījumus par pareiza zāģa ķēdes griešanas dziļuma iestatījuma iegūšanu skatiet sadaļā Tehniskie dati lpp.

BRĪDINĀJUMS: Pārāk liels griešanas dziļums palielina ķēdes atsitiena risku! Dziļummēra iestatījumu pielāgošana Pirms dziļummēra iestatījuma regulēšanas vai griezējzobu asināšanas skatiet norādījumus šeit: Vispārīga informācija par griezēju asināšanu lpp. 423

Mēs iesakām regulēt griešanas dziļuma iestatījumu pēc katras trešās griezējzobu asināšanas reizes. Mēs iesakām lietot mūsu šablonu, lai iegūtu pareizu griešanas dziļuma iestatījumu un pareizu leņķi.

1. Izmantojiet plakano vīli un šablonu, lai regulētu

griešanas dziļuma iestatījumu. Lai iegūtu pareizu dziļummēra iestatījumu un leņķi, izmantojiet tikai Husqvarna šablonu.

2. Novietojiet šablonu virs zāģa ķēdes.

Piezīme: Papildinformāciju par šablona izmantošanu skatiet uz tā iepakojuma.

3. Lietojiet plakano vīli, lai novīlētu dziļummēra daļu,

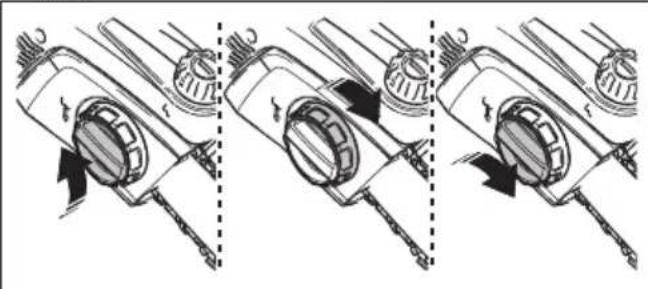

kas izvirzās cauri šablonam. Zāģa ķēdes spriegojuma regulēšana BRĪDINĀJUMS: Ja zāģa ķēde nav pareizi nospriegota, tā var noslīdēt no virzītājsliedes un radīt smagas vai nāvējošas traumas. Zāģa ķēde lietošanas laikā izstiepjas. Ir svarīgi regulāri pārbaudīt zāģa ķēdes spriegojumu, lai nodrošinātu, ka tas ir pareizs. Pārbaudiet zāģa ķēdes spriegojumu pirms lietojat izstrādājumu. Pievelciet zāģa ķēdi, cik cieši iespējams, taču ņemiet vērā, ka zāģa ķēdi ir jāvar brīvi virzīt ar roku. Piezīme: Jaunai zāģa ķēdei ir noteikts iestrādes periods. Šī perioda laikā pārbaudiet spriegojumu biežāk.

1. Pagrieziet ripas iekšējo daļu pretēji pulksteņrādītāju

kustības virzienam, lai atbloķētu ķēdes spriegošanas ripu.

2. Lai nospriegotu zāģa ķēdi, grieziet ķēdes

spriegošanas ripu pulksteņrādītāja kustības virzienā. Nospriegojiet ķēdi, cik cieši iespējams. Tai ir stingri jāturas pie virzītājsliedes.

3. Pārbaudiet, vai ķēdi var brīvi pavilkt ar roku un tā

nenokarājas no virzītājsliedes.

4. Pagrieziet ripas iekšējo daļu pulksteņrādītāju

kustības virzienā, lai bloķētu ķēdes spriegošanas ripu. Griešanas aprīkojuma eļļošana BRĪDINĀJUMS: Nepareizi ieeļļota ķēde var pārtrūkt, izraisot nopietnus, pat dzīvībai bīstamus ievainojumus. 424 707 - 008 - 06.04.2021BRĪDINĀJUMS: Neizmantojiet izstrādātu eļļu. Izstrādātā eļļa kaitē cilvēkiem, izstrādājumam un videi. Zāģa ķēdes eļļa

• Izmantojiet zāģa ķēdei piemērotu ķēdes eļļu. Zāģa ķēdes eļļai ir jāsaglabā viskozitāte visos laikapstākļos, piemēram, karstā vasarā vai aukstā ziemā.

• Izmantojiet Husqvarna ķēdes eļļu, lai nodrošinātu maksimālu ķēdes kalpošanas laiku ar minimālu ietekmi uz vidi. Ja Husqvarna zāģa ķēdes eļļa nav pieejama, izmantojiet parastu zāģa ķēdes eļļu.

• Reģionos, kuros nav pieejama zāģu ķēžu eļļa, izmantojiet EP 90 transmisijas eļļu. Regulāri pārbaudiet eļļas līmeni eļļas tvertnē, lai izvairītos no zāģa ķēdes un virzītājsliedes bojājumiem. Eļļas uzpildīšana Uzpildiet zāģa ķēdes eļļu pēc 1 darba stundas vai kad akumulators ir tukšs.

1. Atveriet eļļas tvertnes vāciņu uz zāģa galviņas.

2. Iepildiet Husqvarna zāģa ķēdes eļļu.

3. Uzlieciet eļļas tvertnes vāciņu.

Zāģa ķēdes eļļas līmeņa pārbaude

1. Ieslēdziet zāģi un darbiniet to ar 3/4 no maksimālā

ātruma. Vērsiet virzītājsliedes galu pret gaišas krāsas virsmu aptuveni 20 cm (8 collas) atstatus.

2. Pēc vienas minūtes ilgas darbināšanas uz gaišās

virsmas parādīsies eļļas līnija.

3. Ja pēc vienas minūtes vēl nav redzama eļļas līnija,

sazinieties ar apstiprināto izplatītāju. Iztīriet virzītājsliedes malas rievu.

4. Ieslēdziet zāģi un darbiniet to ar 3/4 no maksimālā

ātruma. Vērsiet sliedes galu pret gaišās krāsas virsmu aptuveni 20 cm (8 collas) atstatus.

5. Pēc vienas minūtes ilgas darbināšanas uz gaišās

virsmas parādīsies eļļas līnija.

6. Ja pēc 1 minūtes nevarat vēl redzēt eļļas līniju,

sazinieties ar apstiprināto izplatītāju. Pārbaudes veikšana eļļošanas problēmu gadījumā

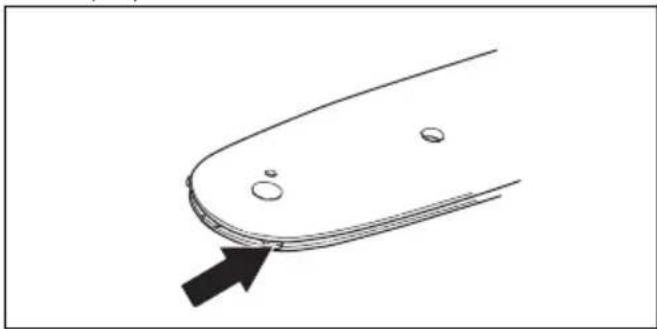

1. Pārbaudiet, vai sliedes eļļas rieva nav aizsprostota.

Ja nepieciešams, iztīriet.

2. Pārbaudiet, vai ir tīra eļļas rieva pārnesumkārbas

karterī. Ja nepieciešams, iztīriet.

3. Pārbaudiet, vai sliedes iemavas zobrats griežas

brīvi. Ja pēc iepriekš norādītajām pārbaudēm ķēdes eļļošanas sistēma joprojām nedarbojas, sazinieties ar apkopes darbnīcu. Virzītājsliedes pārbaude

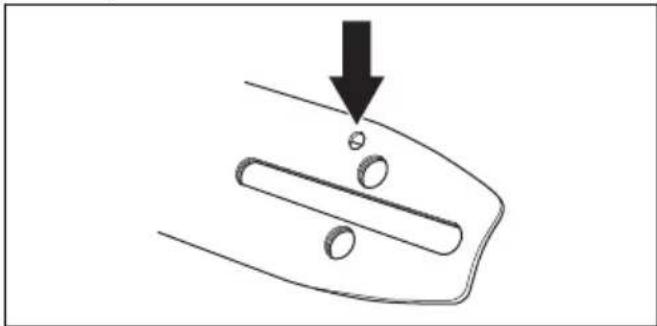

1. Pārbaudiet, vai eļļas kanāls nav bloķēts. Ja

nepieciešams, iztīriet to.

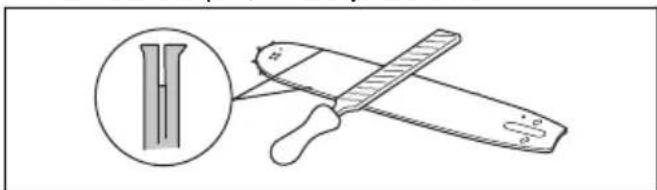

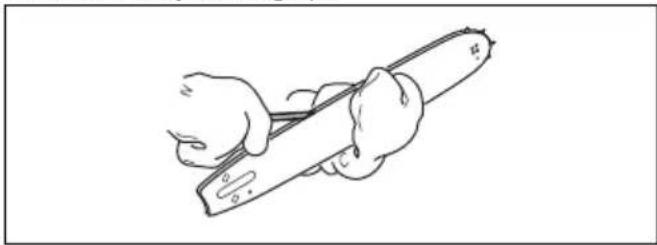

2. Pārbaudiet, vai virzītājsliedes malas nav nelīdzenas.

Notīriet atskarpes, izmantojot šablonu.

3. Iztīriet virzītājsliedes gropi.

707 - 008 - 06.04.2021

4254. Pārbaudiet, vai virzītājsliedes rieva nav nodilusi. Nomainiet virzītājsliedi, ja nepieciešams.

5. Pārbaudiet, vai virzītājsliedes gals nav nelīdzens vai

6. Pārbaudiet, vai sliedes iemavas zobrats brīvi griežas

un vai sliedes iemavas zobrata eļļošanas atvere nav aizsērējusi. Iztīriet un ieeļļojiet to, ja nepieciešams.

7. Lai paildzinātu virzītājsliedes kalpošanas laiku, katru

dienu apvērsiet to. Produkta, akumulatora un akumulatora lādētāja tīrīšana

1. Pēc lietošanas tīriet produktu ar sausu drānu.

2. Tīriet akumulatoru un akumulatora lādētāju ar sausu

drānu. Akumulatora vadotnes sliedēm ir vienmēr jābūt tīrām.

3. Pirms lietošanas pārliecinieties, vai akumulatora un

akumulatora lādētāja spailes ir tīras.

4. Notīriet ar birsti vietu ap eļļas tvertnes vāciņu.

5. Notīriet ar birsti aizsargvāciņa iekšējo virsmu.

Akumulatora un akumulatora lādētāja pārbaude

1. Pārbaudiet. vai akumulators nav bojāts, piemēram,

vai tajā nav plaisu.

2. Pārbaudiet. vai akumulatora lādētājs nav bojāts,

piemēram, vai tajā nav plaisu.

3. Pārliecinieties, vai akumulatora lādētāja savienojuma

vads nav bojāts un vai tajā nav plaisu. Problēmu novēršana Tastatūra Problēma Iespējamās kļūmes Iespējamais risinājums Mirgo zaļais iedarbi- nāšanas LED indika- tors. Akumulators izlādējies. Uzlādējiet akumulatoru. Mirgo sarkans kļūdu LED indikators. Pārslodze. Griešanas ierīce ir bloķēta, izslēdziet izstrā- dājumu. Izņemiet akumulatoru. Notīriet grie- šanas ierīci no nevēlamiem materiāliem. At- laidiet vaļīgāk ķēdi. Temperatūras nobīde. Ļaujiet izstrādājumam atdzist. Spēka sprūds un iedarbināšanas poga tiek nospiesti vienlaicīgi. Atlaidiet spēka sprūdu un nospiediet iedarbi- nāšanas pogu. Izstrādājums nesāk darboties. Netīrumi akumulatora savienotājos. Notīriet akumulatora savienotājus, izmantojot saspiestu gaisu vai mīkstu birsti. 426 707 - 008 - 06.04.2021Problēma Iespējamās kļūmes Iespējamais risinājums Iedegas sarkans kļū- du LED indikators. Ir nepieciešams veikt izstrādājuma apkopi. Sazinieties ar vietējo apkopes sniedzēju. Akumulators Problēma Iespējamās kļūmes Iespējamais risinājums Mirgo zaļā LED lampiņa. Akumulators izlādējies. Uzlādējiet akumulatoru. Mirgo sarkans kļūdu LED indika- tors. Akumulators ir tukšs. Uzlādējiet akumulatoru. Temperatūras nobīde. Akumulatoru drīkst izmantot temperatūrā no -10°C (14°F) līdz 40°C (104°F). Pārspriegums. Izņemiet akumulatoru no lādētāja. Iedegas sarkans kļūdu LED indi- kators. Pārāk liela elementu atšķirība (1 V). Sazinieties ar vietējo apkopes sniedzēju. Akumulatora lādētājs Problēma Iespējamās kļūmes Iespējamais risinājums Mirgo sarkans kļūdu LED indikators. Temperatūras nobīde. Izmantojiet akumulatora lādētāju temperatūrā no 5 °C (41 °F) līdz 40 °C (104 °F). Iedegas sarkans kļūdu LED indika- tors. Sazinieties ar vietējo apkopes snie- dzēju. Pārvadāšana un uzglabāšana Pārvadāšana un uzglabāšana

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.

• Ievērojiet īpašās prasības, kas sniegtas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un sūtīšanas aģentu prasības.

• Pirms nosūtāt izstrādājumu, konsultējieties ar bīstamo preču apstrādes speciālistu. Ievērojiet visus spēkā esošos valsts likumus.

• Kad ievietojat akumulatoru iepakojumā, atvērtiem kontaktiem pievienojiet līmlenti. Ievietojiet akumulatoru iepakojumā cieši, lai novērstu kustēšanos.

• Transportēšanas vai glabāšanas nolūkos izņemiet akumulatoru.

• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 25 °C/ 77 °F un ko neskar tieša saules gaisma.

• Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 45 °C/ 113 °F un ko neskar tieša saules gaisma.

• Izmantojiet akumulatoru lādētāju tikai tad, ja apkārtējā temperatūra ir diapazonā no 5 °C/41 °F līdz 40 °C/104 °F.

• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.

• Novietojiet akumulatora lādētāju slēgtā un sausā vietā.

707 - 008 - 06.04.2021 427• Uzglabāšanas laikā neturiet akumulatoru lādētāja

tuvumā. Neļaujiet bērniem un citām nesankcionētām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā.

• Notīriet izstrādājumu un veiciet pilnu apkopi, pirms novietojat to ilgstošai glabāšanai.

• Izmantojiet transportēšanas aizsargu uz izstrādājuma, lai novērstu traumas vai izstrādājuma bojājumus transportēšanas vai glabāšanas laikā.

• Transportēšanas laikā droši nostipriniet izstrādājumu. Akumulatora, lādētāja un produkta likvidācija Tālāk esošais simbols nozīmē, ka produkts nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā. Tādējādi tiek samazināta kaitīgā ietekme uz vidi un cilvēkiem. Lai iegūtu papildinformāciju, sazinieties ar vietējām iestādēm, sadzīves atkritumu apsaimniekotāju vai izplatītāju. Piezīme: Simbols ir redzams uz produkta vai produkta iepakojuma. Tehniskie dati Tehniskie dati 120iTK4-P Motors Tips PMDC 36V Rāvējslēdzēja ātrums, m/s 10 Funkcijas Zema enerģijas patēriņa režīms savE Eļļas tvertne Tilpums, l/cm

Skaņas jaudas līmenis, izmērītais dB (A) 93,79 Akustiskās jaudas līmenis, garantētais (L

dB(A)) 97 Skaņas līmeņi

Atbilstoši EK direktīvai 2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

). Atšķirība starp garantēto un izmērīto skaņas jaudas līmeni ir tāda, ka garantētā skaņas intensitātes līmeņa mērījumu rezultāts ietver arī izkliedi mērījuma rezultātā un atšķirības dažādiem tā paša modeļa izstrādājumiem atbilstoši Direktī- vai 2000/14/EK.

Ekvivalentais skaņas spiediena līmenis saskaņā ar standartu ISO 22868 tiek aprēķināts kā laika sprīdī svērti kopīgie skaņas spiediena līmeņi dažādos darba apstākļos. Ekvivalentā skaņas spiediena līmeņa tipiska stati- skā izkliede ir standartnovirze 3 dB (A). 428 707 - 008 - 06.04.2021120iTK4-P Vibrācijas līmeņi

Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standartam ISO 22867, m/s

Sakļauts, priekšējais rokturis/aizmugurējais rokturis 0,793/0,676 Izvērsts, priekšējais rokturis/aizmugurējais rokturis 1,475/0,773 Izstrādājumā izmantojiet tikai Husqvarna BLi oriģinālo akumulatoru. Apstiprinātie akumulatori Akumulators BLi10 Tips Litija jonu Akumulatora ietilpība, Ah Skat. akumulatora datu uzlīmi Nominālais spriegums, V 36 Svars, kg 0,8 Apstiprinātie akumulatoru lādētāji Akumulatora lādētājs QC 80 Ieejas spriegums, V 100–240 Frekvence, Hz 50-60 Jauda, W 80 Piederumi Virzītājsliedes un zāģa ķēdes kombinācijas SekojošĒs kombinĒcijas atbilst CE rekomendĒcijĒm. Virzītājsliede Zāģa ķēde Garums, collas Solis, collas Sliedes platums, mm Tips Garums, dzinējpos- mu skaits 10 1/4″ 1,3 Husqvarna H00 58 Zāģa ķēdes asināšana un šablons Lai nodrošinātu pareizu asināšanas leņķi, izmantojiet ieteicamo šablonu. Lai uzasinātu zāģa ķēdes zobus, ieteicams vienmēr izmantot ieteicamo šablonu. Ja nezināt, kāda zāģa ķēde izstrādājumam ir uzstādīta, vērsieties pie izplatītāja.

Sniegtajos datos par ekvivalentu vibrācijas līmeni ir tipiska 1,5 m/s

00 4,0/5/32 85° 30° 0° 0,65/0,025 5056981-03 5796536-01 430 707 - 008 - 06.04.2021EK atbilstības deklarācija EK atbilstības deklarācija Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: +46-36-146500 apliecina, ka zaru zāģis Husqvarna 120iTK4-P ar sērijas numuriem, sākot no 2021 (gada skaitlis, kam seko sērijas numurs, ir skaidri norādīts uz datu plāksnītes), atbilst prasībām, kas noteiktas PADOMES DIREKTĪVĀS:

• 2006. gada 17 maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”;

• 2014. gada 26. februāris, Direktīva 2014/30/EU par elektromagnētisko saderību,

• 2011. gada 8. jūnijs, Direktīva 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu” Tiek piemēroti tālāk norādītie standarti. EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431, Nuernberg, Vācija, 0197, veica brīvprātīgu EK tipa pārbaudi saskaņā ar mašīnu direktīvas (2006/42/EK) 12. panta 3. punkta b) apakšpunktu. EK tipa pārbaudes sertifikāta numurs: BM 50491650 0001 Huskvarna, 2020-12-30 Pērs Martinsons (Pär Martinsson), izstrādes nodaļas vadītājs (pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)
