NAUDOJIMO INSTRUKCIJA K 770 HUSQVARNA

• 381TURINYS Įvadas p. 382
• Sauga p. 384
• Surinkimas p. 392
• Naudojimas p. 393
• Techninė priežiūra p. 395
• Gedimai ir jų šalinimas p. 402
• Gabenimas ir laikymas p. 403
• Techniniai duomenys p. 403
• Priedai p. 405

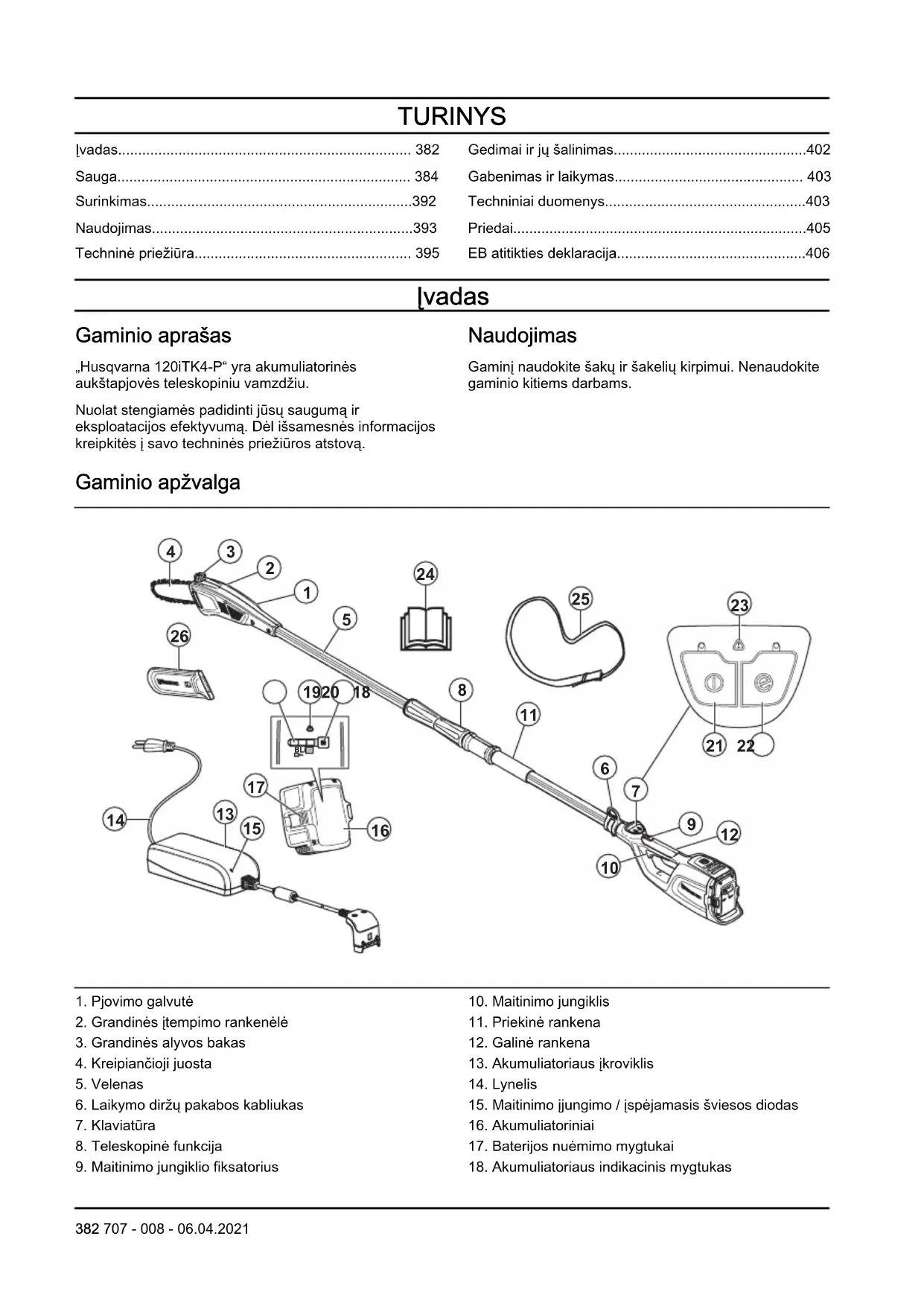

• EB atitikties deklaracija Įvadas Gaminio aprašas „Husqvarna 120iTK4-P“ yra akumuliatorinės aukštapjovės teleskopiniu vamzdžiu. Nuolat stengiamės padidinti jūsų saugumą ir eksploatacijos efektyvumą. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą. Naudojimas Gaminį naudokite šakų ir šakelių kirpimui. Nenaudokite gaminio kitiems darbams. Gaminio apžvalga p. 406

2. Grandinės įtempimo rankenėlė

3. Grandinės alyvos bakas

6. Laikymo diržų pakabos kabliukas

8. Teleskopinė funkcija

11. Priekinė rankena

13. Akumuliatoriaus įkroviklis

15. Maitinimo įjungimo / įspėjamasis šviesos diodas

16. Akumuliatoriniai

17. Baterijos nuėmimo mygtukai

18. Akumuliatoriaus indikacinis mygtukas

382 707 - 008 - 06.04.202119. Įspėjamasis šviesos diodas

23. Įspėjamasis šviesos diodas

Simboliai ant gaminio ĮSPĖJIMAS! Šis gaminys gali būti pavojingas. Aplaidžiai ar netinkamai naudojant gali būti sunkiai ar net mirtinai sužeistas naudotojas ar kiti žmonės. Todėl ypač svarbu perskaityti ir suprasti šias naudojimosi instrukcijas. Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote. Vietose, kur ant jūsų gali užkristi daiktų, dėvėkite apsauginį šalmą. Naudokite patvirtintas apsaugines ausines. Naudokite patvirtintas akių apsaugos priemones. Naudokite patvirtintas apsaugines pirštines. Nuolatinė srovė. Grandinės alyvos pripildymas. Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. Šis gaminys atitinka taikomas EB direktyvas. Vardinė įtampa, V Nepalikite lietuje. Rankas laikykite patrauktas nuo peilio (tik naudojant teleskopines gyvatvorių žirkles). Teleskopinė funkcija. Norėdami atlaisvinti rankenėlę, pasukite į kairę, norėdami priveržti – į dešinę. Šis produktas nėra elektriškai izoliuotas. Jei produktas liečia ar yra arti įtampos laidų, gali kilti pavojus rimtai ar net mirtinai susižeisti. Elektros energija gali būti perduodama iš vieno taško į kitą taip vadinamu įtampos lanku. Kuo įtampa aukš- tesnė, tuo didesniu atstumu elektros energija gali būti perduodama. Elektros energija gali būti perduodama ir per šakas bei kitus daiktus, ypač jei jie yra drėg- ni. Visada būkite mažiausiai 10 m atstumu tarp produkto ir įtampos laidų bei / ar- ba daiktų, kurie liečia juos. Jei darbas reikalauja dirbti mažesniu saugiu atstumu, visada susisiekite su energiją tiekiančią bendrove, norėdami užtikrinti, kad prieš pradedant dirbti įtampa bus atjungta. Produkto operatorius dirbdamas turi užtikrinti, kad kiti žmonės ar gyvuliai nepriei- tų arčiau nei 15 metrų atstumu. yyyywwxxxxx Nominalių parametrų plokštelėje nurodytas serijos numeris. yyyy yra pagamini- mo metai, ww yra pagaminimo savaitė, o xxxx yra serijos numeris. Pasižymėkite: Kiti ant įrenginio pateikti simboliai (lipdukai) skirti specialiems kai kurių rinkų sertifikavimo reikalavimams.

707 - 008 - 06.04.2021 383Simboliai ant akumuliatoriaus ir (ar)

akumuliatoriaus įkroviklio Nuvežkite šį gaminį į elektros ir elektronikos įrenginių perdir- bimo punktą. (galioja tik Euro- poje) Apsaugotas transformatorius. Akumuliatoriaus įkroviklį naudokite ir laikykite tik uždarose patalpose. Dviguba izoliacija. Atsakomybė už gaminį Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nuimkite akumuliatorių, kad netyčia neįjungtumėte gaminio.

• Šis įrankis gali būti pavojingas, jei būsite neatsargūs arba gaminį naudosite netinkamai. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius.

• Nenaudokite gaminio, jei pasikeitė jo pradinės specifikacijos. Nekeiskite gaminio dalių, neturinčių gamintojo patvirtinimo. Naudokite tik gamintojo patvirtintas dalis. Netinkamai atliekant gaminio techninę priežiūrą galima rimtai arba mirtinai susižeisti.

• Prieš darbą atlikite produkto patikrą. Žr. Gaminio apsauginės priemonės psl. 388

Techninė priežiūra psl. 395 . Sugadinto produkto nenaudokite. Atlikite šiame vadove nurodytas saugos patikras, techninės priežiūros ir aptarnavimo procedūras.

• Saugokite, kad su gaminiu nežaistų vaikai. Niekuomet neleiskite vaikams ar kitiems asmenims, neapmokytiems naudotis gaminiu ir / arba akumuliatoriumi, jais naudotis ar atlikti techninę priežiūrą. Vietos teisės aktuose gali būti nustatytas jauniausias amžius, nuo kurio galima naudoti tokius įrenginius.

• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.

• Akumuliatorių laikykite ten, kur jos negali pasiekti vaikai.

• Be gamintojo leidimo jokiu atveju negalima keisti originalios gaminio konstrukcijos. Būtinai naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus operatoriaus ir pašalinių asmenų kūno sužalojimus ir net mirtį. Pasižymėkite: Naudojimą gali reglamentuoti nacionaliniai arba vietos teisės aktai. Laikykitės nustatytų taisyklių. Bendrieji saugos įspėjimai naudojant elektros įrankius PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite 384 707 - 008 - 06.04.2021sukelti gaisrą, patirti elektros smūgį ir (arba) rimtai susižeisti. Pasižymėkite: Saugokite visus įspėjimus ir instrukcijas, nes jų gali prireikti vėliau. Terminas „elektros įrankis“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) elektros įrankį arba akumuliatoriumi maitinamą (belaidį) elektros įrankį. Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkingose arba tamsiose darbo vietose dažnai įvyksta nelaimės.

• Nenaudokite elektros įrankių sprogiose aplinkose, pavyzdžiui, ten, kur yra lengvai užsidegančių skysčių, dujų arba dulkių. Elektros įrankiai kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba garai.

• Naudodami elektros įrankį, neleiskite arti būti vaikams ir pašaliniams asmenims. Išsiblaškę galite prarasti įrenginio kontrolę. Elektrosauga

• Elektros įrankių kištukai turi atitikti elektros lizdus. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate įžemintus elektros įrankius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.

• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškils elektros smūgio pavojus.

• Nelaikykite elektros įrankių lietuje arba drėgnoje aplinkoje. Į įrenginį patekęs vanduo padidina elektros smūgio pavojų.

• Tinkamai naudokite laidą. Niekada neneškite įrankio laikydami už laido, netraukite jo ir nebandykite traukdami už jo ištraukti elektros įrankio kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.

• Jei elektros įrankį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.

• Jeigu elektros įrankį būtina naudoti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukikliu (ĮGP) apsaugotą maitinimo šaltinį. Naudojant ĮGP, sumažėja elektros smūgio pavojus. Asmens sauga

• Pavojinga! Nedirbkite arti elektros energijos linijų.Įrenginys nesukurtas taip, kad apsaugotų nuo elektros smūgio, jei įvyktų sąlytis su virš galvos esančiomis elektros linijomis. Peržiūrėję vietines taisykles sužinokite, koks yra saugus atstumas nuo virš galvos esančių elektros linijų, ir prieš padėdami naudoti aukštapjovę su pjūklo grandine įsitikinkite, kad darbinė padėtis yra saugi.

• Naudodami elektros įrankį, būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite elektros įrankio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant elektros įrankiais netgi akimirksnis neatidumo gali tapti sunkaus sužeidimo priežastimi.

• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.

• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami įrenginį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo (OFF) padėtyje. Jei nešite elektros įrankį laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

• Prieš įjungdami elektros įrankį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančioje elektros įrankio dalyje paliktas veržliaraktis arba raktas gali sužeisti.

• Per plačiai neužsimokite. Visada tvirtai stovėkite ant kojų ir laikykite pusiausvyrą. Tokiu būdu geriau kontroliuosite elektros įrankį netikėtose situacijose.

• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų, drabužių ir pirštinių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.

• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.

• Įgudę naudotis įrankiais ir prie jų pripratę nenustokite paisyti įrankių saugos principų. Dėl neatsargių veiksmų galite rimtai susižeisti vos per akimirką.

• Tikrasis vibracijos dydis elektrinio įrenginio darbo metu gali skirtis nuo nurodytos suminės vertės, kadangi tai priklauso nuo įrenginio naudojimo būdų. Operatoriai turi naudoti atitinkamas saugos priemones, kurios pasirenkamos įvertinus realias darbo sąlygas (atsižvelgiant į visas darbo ciklo fazes, t.y. įrenginio išjungimo (nenaudojimo) trukmę, darbo tuščiąja eiga ir realaus pjovimo trukmes). Elektros įrankių naudojimas ir priežiūra

• Dirbdami su elektros įrankiu nenaudokite jėgos. Naudokite savo darbui tinkamą elektros įrankį. Naudojant tam tikslui skirtą elektros įrankį, darbas bus atliktas saugiau ir greičiau.

• Jeigu paspaudus jungiklį elektros įrankis neįsijungia arba neišsijungia, nenaudokite įrankio. Elektros įrankis, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti taisomas.

707 - 008 - 06.04.2021

385• Prieš reguliuodami elektros įrankius, keisdami priedus arba padėdami saugoti, ištraukite maitinimo laido kištuką iš elektros lizdo ir (arba) atjunkite akumuliatorių bloką. Laikantis šių prevencinės apsaugos priemonių, sumažėja netyčinio elektros įrankio įjungimo rizika.

• Nenaudojamus elektros įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti elektros įrankio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose elektros įrankiai yra pavojingi.

• Prižiūrėkite elektros įrankius. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką elektros įrankio veikimui. Prieš naudojant, sugedusį elektros įrankį reikia sutaisyti. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų elektros įrankių.

• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.

• Elektros įrankius, priedus, įrankių galąstuvus ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudodami elektros įrankį ne pagal paskirtį, galite sukelti pavojingą situaciją.

• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti netikėtose situacijose. Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui įkrauti.

• Elektros įrankius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.

• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.

• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.

Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265°F) temperatūra gali sukelti sprogimą.

• Laikykitės visų įkrovimo nurodymų ir neįkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė. Techninė priežiūra

• Elektros įrankio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta elektros įrankio sauga.

• Niekada neapžiūrinėkite pažeistų akumuliatorių blokų. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai. Aukštapjovės saugos įspėjimai – asmeninė sauga

• Naudodami šią aukštapjovę, laikykite visas kūno dalis atokiau pjūklo grandinės. Prieš įjungdami aukštapjovę įsitikinkite, kad jis prie nieko nesiliečia. Bent trumpam atitraukus dėmesį nuo veikiančios aukštapjovės, jis gali įtraukti jūsų drabužius ar kūno dalis.

• Visada tvirtai laikykite aukštapjovę už rankenų – dešine ranka už užpakalinės rankenos, kaire – už priekinės rankenos. Jeigu pjūklą laikysite sukeitę rankas, galite sunkiai susižeisti, todėl niekuomet taip nedarykite.

• Aukštapjovę laikykite tik už izoliuotų rankenos paviršių, nes pjūklo grandinė gali paliesti paslėptus laidus ar savo pačios kabelį. Pjūklo grandinėms susilietus su laidu, kuriuo teka elektros srovė, atviros metalinės aukštapjovės dalys gali įsielektrinti ir operatorius gali gauti elektros smūgį.

• Užsidėkite akių apsaugos priemones. Be to, rekomenduojama dėvėti apsaugines klausos, galvos, rankų ir kojų priemones. Tinkamos apsauginės priemonės sumažina sužeidimo pavojų skriejant atplaišoms ar atsitiktinio prisilietimo pavojų.

• Nenaudokite grandininio pjūklo medyje, ant kopėčių, ant stogo arba nestabilaus pagrindo. Taip naudojant grandininį pjūklą galima rimtai susižeisti.

• Visuomet tvirtai stovėkite ant kojų ir pjaukite grandininiu pjūklu tik tuomet, kai stovite ant nejudančio, tvirto ir lygaus paviršiaus. Stovėdami ant tokių nestabilių paviršių galite prarasti pusiausvyrą ar nesuvaldyti aukštapjovės.

• Pjaudami įtemptą šaką saugokitės, kad ji neatšoktų atgal. Atsileidus medžio skaidulų įtampa, įtempta šaka gali atsitrenkti į pjūklo naudotoją ir (ar) išmušti aukštapjovę iš rankų.

• Ypač atsargiai pjaukite krūmus ir jaunus medelius. Aukštapjovė gali įstrigti plonuose kamienuose ir atšokti į jus arba išversti iš kojų.

707 - 008 - 06.04.2021• Vadovaukitės juostos ir grandinės sutepimo,

grandinės įtempimo ir keitimo instrukcijomis. Netinkamai įtempta ar sutepta grandinė gali nutrūkti arba pjaunant pjūklas gali atšokti atgal.

• Išjungtą grandininį pjūklą neškite paėmę už priekinės rankenos ir laikydami kuo toliau nuo savęs. Aukštapjovę neškite ir laikykite tik uždėję kreipiančiosios juostos gaubtą. Tinkamai laikant aukštapjovę, mažėja pavojus atsitiktinai prisiliesti prie besisukančios grandinės.

• Pjaukite tik medieną. Nenaudokite aukštapjovės ne pagal paskirtį. Pavyzdžiui, aukštapjove nepjaukite metalo, plastiko, mūro ar kitų ne medinių statybinių medžiagų. Naudodami aukštapjovę ne pagal paskirtį, galite sukelti pavojingas situacijas.

• Rankenos visuomet turi būti sausos ir švarios (neišteptos alyva ar tepalais). Alyvuotos rankenos būna slidžios, todėl galite nesuvaldyti pjūklo.

• Nebandykite nuleisti medžio, kol nežinote visų grėsmių ir kaip jų išvengti. Nuleidžiant medį operatorius arba aplinkiniai gali rimtai susižeisti.

• Ši aukštapjovė nėra skirta medžiams nuleisti.Naudojant aukštapjovę nenumatyta paskirtimi operatorius arba aplinkiniai gali rimtai susižeisti.

• Pradedantiesiems pjovėjams primygtinai rekomenduojame pradžioje pasimokyti pjauti rąstus, pasidėjus ant ožio malkoms pjauti ar atitinkamos atramos. Atatrankos priežastys ir operatoriaus apsauga Atatranka gali įvykti pjovimo juostos galui palietus daiktą arba medžio pjūvio vietai susispaudus ir sugnybus aukštapjovę. Kai kuriais atvejais juostos galo prisilietimas gali sukelti staigią atvirkštinę reakciją, kai kreipiamoji juosta atšoka į viršų ir atgal į operatorių. Jeigu kreipiamosios juostos galas įstringa, aukštapjovė gali staigiai atšokti atgal į operatorių. Dėl bet kurios iš šių reakcijų galite nesuvaldyti aukštapjovės ir sunkiai susižeisti. Niekuomet nepasitikėkite vien tik aukštapjovėje įtaisytomis saugos priemonėmis. Kaip aukštapjovės naudotojas jūs turite pats saugotis nelaimingų atsitikimų ir pasirūpinti keliomis saugumo priemonėmis. Atatranka įvyksta dėl netinkamo aukštapjovės naudojimo ir (arba) netinkamų naudojimo procedūrų arba sąlygų ir jos galima išvengti, laikantis tinkamų saugumo priemonių, nurodytų toliau.

• Aukštapjovę laikykite abiem rankomis tvirtai suėmę jos rankenas ir stovėkite taip, kad galėtumėte atlaikyti atatrankos smūgį. Operatorius gali valdyti atatrankos jėgas, jeigu jis tinkamai elgiasi. Nepaleiskite aukštapjovės.

• Nesistenkite pasiekti tolimos šakos ir nepjaukite nieko aukščiau už savo pečių liniją. Taip išvengsite netyčinio pjūklo galo prisilietimo ir geriau valdysite aukštapjovę netikėtomis aplinkybėmis.

• Naudokite tik gamintojo nurodytas atsargines kreipiančiąsias juostas ir aukštapjoves.Dėl netinkamų atsarginių kreipiančiųjų juostų ir aukštapjovių gali nutrūkti grandinė ir (arba) galite patirti atatranką.

• Laikykitės gamintojo pateiktų aukštapjovių galandimo ir techninės priežiūros instrukcijų. Sumažinus gylio matuoklio aukštį gali padidėti atatranka. Bendrieji aukštapjovės saugos įspėjimai Laikykitės visų nurodymų, kai valote užstrigusią medžiagą, laikote aukštapjovę arba atliekate jos techninę priežiūrą. Įsitikinkite, kad jungiklis išjungtas, o akumuliatorių blokas išimtas. Dėl netikėto aukštapjovės įsijungimo, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra galima sunkiai susižeisti. Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudodami įrenginį būtinai dėvėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Jei yra tikimybė, kad jums ant galvos gali nukristi sunkus objektas, naudokite šalmą.

• Naudokite patvirtintas apsaugines ausines.

• Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN 166 standartą.

707 - 008 - 06.04.2021

387• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines.

• Apsiaukite apsauginiais auliniais batais arba batais neslidžiais padais.

• Naudokite kelnes su apsauga nuo pjūklo.

• Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nenešiokite papuošalų, trumpų kelnių, atvirų batų ir nevaikščiokite basomis. Saugiai susisekite plaukus aukščiau pečių.

• Netoliese turi būti pirmosios pagalbos vaistinėlė. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus. Šiame skyriuje aprašytos gaminio saugos priemonės, jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros darbus, siekiant užtikrinti tinkamą gaminio veikimą. Žr. instrukcijas skyriuje Gaminio apžvalga psl. 382

sužinokite, kokioje vietoje tos dalys yra gaminyje. Gaminio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei gaminys nebus tinkamai prižiūrimas, o aptarnavimas ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą. PERSPĖJIMAS: Niekada nenaudokite gaminio, kurio apsauginės dalys yra pažeistos. Gaminio saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei gaminys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto. PASTABA: Įrenginio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su įrenginio saugos įranga. Jei jūsų įrenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Mes garantuojame profesionalų aptarnavimą ir priežiūrą. Jei įrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą. Klaviatūros patikra

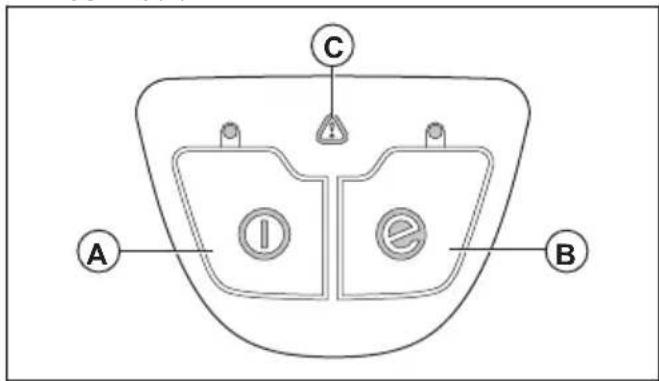

a) Gaminys įjungtas, kai šviečia šviesos diodas. b) Gaminys išjungtas, kai užgęsta šviesos diodas.

2. Informacijos apie „SavE“ mygtuko funkciją žr.

„SavE“ funkcijos įjungimas psl. 395

3. Jeigu įsižiebia arba mirksi įspėjamasis indikatorius

(C), žr. Gedimai ir jų šalinimas psl. 402

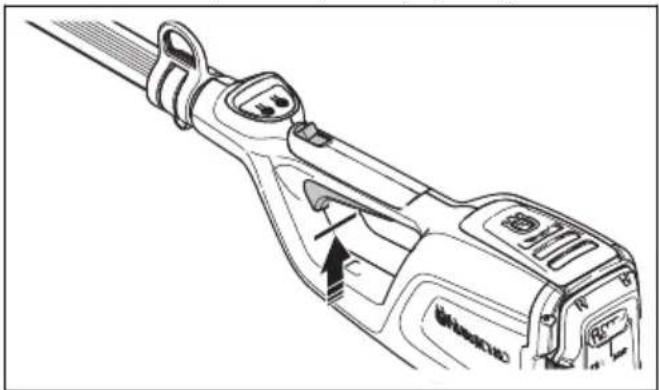

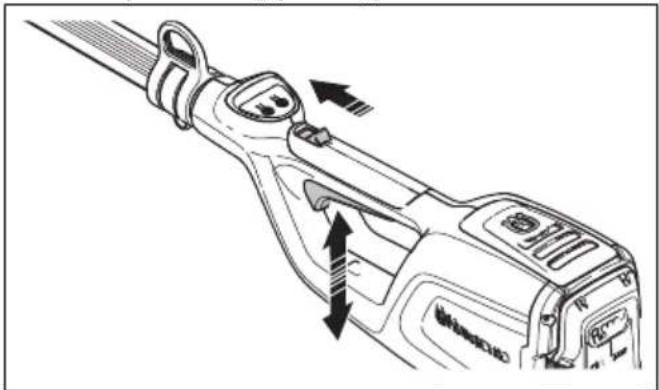

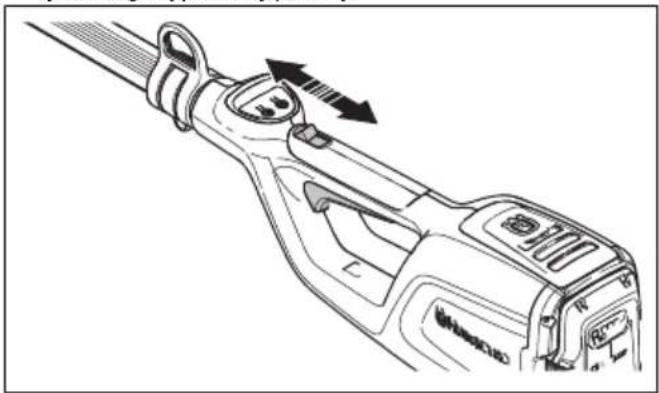

Maitinimo jungiklio užrakto patikra Maitinimo jungiklio fiksatorius apsaugo nuo atsitiktinio įsijungimo. Atleidus rankeną, tiek maitinimo jungiklis, tiek jo fiksatorius grįžta į pradinę padėtį.

707 - 008 - 06.04.20211. Įsitikinkite, kad maitinimo jungiklis yra užfiksuotas,

kai fiksatorius yra savo pradinėje padėtyje.

2. Patraukite ir atlaisvinkite fiksatorių; įsitikinkite, kad jis

juda atgal į pradinę padėtį.

3. Įsitikinkite, kad maitinimo jungiklis ir fiksatorius

laisvai juda ir kad grįžimo spyruoklė veikia tinkamai.

4. Įjunkite gaminį, žr.

5. Įjunkite didžiausiu greičiu.

6. Atleiskite maitinimo jungiklį ir įsitikinkite, kad pjovimo

įtaisas visiškai sustoja. Saugos nurodymai pjovimo įrangai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudokite tik patvirtintus kreipiančiosios juostos / pjūklo grandinės derinius ir šlifavimo įrangą. Instrukcijas žr. Techninė priežiūra psl. 395

• Naudodami grandininį pjūklą arba atlikdami jo priežiūrą, mūvėkite apsaugines pirštines. Nejudanti pjūklo grandinė taip pat gali sužaloti.

• Pasirūpinkite, kad pjovimo dantukai visada būtų gerai išgaląsti. Laikykitės instrukcijų ir naudokite rekomenduojamą dildės šabloną. Pažeista arba netinkamai pagaląsta pjūklo grandinė padidina nelaimingų atsitikimų pavojų.

• Tinkamai nustatykite gylio reguliavimo ribotuvą. Laikykitės instrukcijų ir naudokite rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Per didelis gylio ribotuvo nustatymas padidina atatrankos smūgio pavojų.

• Įsitikinkite, kad pjūklo grandinė tinkamai įtempta. Jei pjūklo grandinė nėra prigludusi prie kreipiančiosios juostos, ji gali nukristi. Dėl netinkamo pjūklo grandinės įtempimo padidėja kreipiančiosios juostos, pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas. Žr. Priedai psl. 405

• Reguliariai atlikite pjovimo įrangos techninę priežiūrą ir tinkamai ją sutepkite. Jei pjūklo grandinė nėra tinkamai sutepta, padidėja kreipiančiosios juostos,

707 - 008 - 06.04.2021

389pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas. Naudojimo saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite ir laikykitės toliau nurodytų įspėjimų.

• Užtikrinkite, kad dirbant prie jūsų arčiau nei 15 metrų (50 pėdų) neprisiartintų žmonės ar gyvūnai. Kai toje pačioje darbo vietoje dirba keli naudotojai, saugus atstumas yra 15 m. Antraip kyla pavojus rimtai susižeisti. Kam nors priartėjus, nedelsdami sustabdykite gaminį. Niekada nesisukinėkite su gaminiu prieš tai neįsitikinę, ar už jūsų nieko nėra.

• Niekada nenaudokite gaminio esant nepalankioms oro sąlygoms, pavyzdžiui, esant tirštam rūkui, stipriai lyjant, esant dideliam šalčiui ir pan. Dėl per karšto aplinkos oro gaminys gali perkaisti. Darbas blogu oru vargina ir dažnai atsiranda kitų pavojų, pvz., apledėjusi žemė, žaibavimas, nenuspėjama medžio kritimo kryptis ir pan.

• Neleiskite vaikams naudoti gaminio ar būti arti jo. Įrenginį užvesti labai paprasta, todėl neprižiūrimi vaikai gali lengvai tai padaryti. Tai reiškia, jog iškyla pavojus sunkiai susižeisti. Kai neprižiūrite įrenginio, visuomet atjunkite bateriją.

• Užtikrinkite, kad žmonės, gyvuliai ar kiti objektai nepaveiks jūsų pjovimo įtaiso valdymo ir jų nepasieks pjovimo įtaisas arba pjovimo įtaiso sviesti palaidi objektai.

• Jeigu dėvite apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Išjungus įrenginį visada nusiimkite apsaugines ausines.

• Ilgalaikė vibracija gali pakenkti silpnos kraujo apytakos žmonių kraujo apytakai ir nervų sistemai. Pajutę pernelyg stiprios vibracijos sukeltus simptomus, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgsėjimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir riešuose.

• Jokiomis sąlygomis nenaudokite pjovimo įrangos, jei neįrengta pripažinta apsauga. Jei sumontuota netinkama ar netvarkinga apsauga, tai gali būti sunkių sužeidimų priežastimi.

• Prieš atlikdami gaminio priežiūros darbus visada sustabdykite gaminį, išimkite akumuliatorių ir įsitikinkite, kad pjovimo įranga sustojusi. Galandimo instrukcijų nesilaikymas žymiai padidina pjūklo grandinės atatrankos smūgio pavojų.

• Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į pardavėją ar aptarnavimo dirbtuves. Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.

• Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.

• Niekada nedirbkite gaminiu, jei esate pavargęs, išgėręs alkoholio ar vartojate medikamentus, kurie gali veikti Jūsų regėjimą, nuovoką ar koordinaciją.

• Kai pjovimo juostos galas paliečia nejudantį objektą, gaminys gali būti stipriai atmestas šalin. Tai vadinamoji atatranka. Atatranka gali būti toks stiprus, kad gaminys / operatorius bus nustumtas bet kuria kryptimi ir įrenginys taps nevaldomas. Nepjaukite pjovimo juostos galu.

• Niekada nenaudokite įrenginio, jei nelaimės atveju nebūtų kaip iškviesti pagalbą.

• Stovėkite išlaikydami gerą pusiausvyrą ir ant stabilaus pagrindo. Įsitikinkite, kad galite saugiai judėti iri stovėti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių, pavyzdžiui, išsikišusių medžių šaknų, akmenų, šakų, griovių, jei kartais tektų greitai pasitraukti. Labai atsargiai dirbkite ant stačių šlaitų.

• Visuomet patikrinkite darbo vietą. Pašalinkite visus palaidus daiktus, pavyzdžiui, akmenis, stiklo šukes, vinis, plieninę vielą, virvės galiukus ir pan., kurie gali būti išmetami arba įsipinti į pjovimo įrangą.

• Ypač atsargus būkite pjaunant įsitempusius medžius. Įtemptas medis gali netikėtai sugrįžti į pirminę padėtį prieš ar po pjovimo. Jei Jūs stovėsite iš neteisingos pusės ir netinkamai parinksite pjovimo vietą, atšokdamas medis gali kliudyti Jus ar įrenginį taip, kad Jūs neteksite pusiausvyros. Abiem atvejais galite sunkiai susižeisti.

• Tvirtai laikykite pusiausvyrą ir tvirtai remkitės į žemę kojomis.

• Naudokite diržą gaminio svoriui laikyti ir jo valdymui palengvinti.

• Gaminį visada laikykite abiem rankomis. Gaminį laikykite dešinėje kūno pusėje.

• Sustabdykite gaminį prieš pernešdami jį į kitą darbo vietą. Jei pernešate gaminį tolėliau ar

707 - 008 - 06.04.2021transportuojate, pritvirtinkite transportavimui skirtą

• Suaktyvinto įrenginio niekada nedėkite ant žemės, jei jo nematote.

• Jei gaminys turi būti naudojamas žemesnėje nei -10 ° temperatūroje, prieš pradedant darbą gaminys ir akumuliatorius turi būti laikomi šildomoje patalpoje bent 24 valandas.

• Niekada nestovėkite tiesiai po pjaunama šaka. Kyla sunkaus arba mirtino sužalojimo pavojus.

• Dirbdami prie antžeminių elektros linijų, laikykitės taikomų saugos reikalavimų.

• Šis produktas nėra elektriškai izoliuotas. Jei produktas liečia ar yra arti įtampos laidų, gali kilti pavojus rimtai ar net mirtinai susižeisti. Elektros energija gali būti perduodama iš vieno taško į kitą taip vadinamu įtampos lanku. Kuo įtampa aukštesnė, tuo didesniu atstumu elektros energija gali būti perduodama. Elektros energija gali būti perduodama ir per šakas bei kitus daiktus, ypač jei jie yra drėgni. Visada būkite mažiausiai 10 m atstumu tarp produkto ir įtampos laidų bei / arba daiktų, kurie liečia juos. Jei darbas reikalauja dirbti mažesniu saugiu atstumu, visada susisiekite su energiją tiekiančią bendrove, norėdami užtikrinti, kad prieš pradedant dirbti įtampa bus atjungta.

• Netvarkinga pjovimo įranga padidina nelaimingų atsitikimų pavojų. Akumuliatorių naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Rekomenduojamas BLi10 akumuliatorius. Akumuliatoriai turi koduotą programinę įrangą.

• Naudokite tik „BLi10“ akumuliatorių, kuris yra įkraunamas tik kaip „Husqvarna“ įrenginių maitinimo šaltinis. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Elektros smūgio pavojus. Neleiskite akumuliatoriaus gnybtams liestis prie raktų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpąjį jungimą.

• Nenaudokite neįkraunamų akumuliatorių.

• Nekiškite objektų į akumuliatoriaus oro angas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.

• Saugokite akumuliatorių nuo lietaus ir drėgmės.

• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.

• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

• Saugokitės, kad akumuliatorinės rūgšties nepatektų ant odos. Akumuliatorinė rūgštis gali pažeisti odą ir ją nudeginti. Jei akumuliatorinės rūgšties patektų į akis, jų netrinkite, tačiau mažiausiai 15 minučių skalaukite vandeniu. Jeigu akumuliatorinės rūgšties pateko ant odos, nuplaukite tą vietą dideliu kiekiu vandens su muilu. Kreipkitės į gydytoją.

• Akumuliatorių naudokite nuo –10 °C (14 °F) iki 40 °C (104 °F) temperatūroje.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Žr. Įrenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas psl. 401

• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.

• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.

• Saugokite akumuliatorių nuo vaikų. Įkroviklio sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesilaikant saugos instrukcijų, kyla elektros smūgio arba trumpojo jungimo rizika.

• Naudokite tik kartu su gaminiu pateiktą akumuliatoriaus įkroviklį. Rekomenduojamas QC80 įkroviklis, kraunant BLi10 akumuliatorių.

• Nebandykite išmontuoti akumuliatoriaus įkroviklio.

• Nenaudokite sugadinto arba pažeisto akumuliatoriaus įkroviklio.

• Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.

• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad kabelio neprispaustų objektai, pvz., durys, tvoros ar pan.

• Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Įsitikinkite, kad akumuliatoriaus įkroviklis neuždengtas. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.

• Įkraukite akumuliatorių tik gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus lauke. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

• Akumuliatorių įkroviklį naudokite nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Įkroviklį naudokite gerai vėdinamoje, sausoje ir nedulkėtoje aplinkoje.

• Nekiškite objektų į įkroviklio aušinimo angas.

• Neprijunkite akumuliatorių įkroviklio gnybtų prie metalinių daiktų, nes taip sukelsite akumuliatorių įkroviklio trumpąjį jungimą.

• Naudokite patvirtintus ir nepažeistus elektros tinklo lizdus. Įsitikinkite, kad akumuliatoriaus įkroviklio laidas yra nepažeistas. Jei naudojami jungiamieji kabeliai, įsitikinkite, kad jie nepažeisti.

707 - 008 - 06.04.2021

391Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Prieš atlikdami techninę priežiūrą, kitą patikrą ar montuodami įrenginį, išimkite akumuliatorių.

• Operatorius gali atlikti tik tokius priežiūros ir techninės priežiūros darbus, kurie aprašyti šiame operatoriaus vadove. Dėl didesnių techninės priežiūros ir aptarnavimo darbų kreipkitės į techninės priežiūros atstovą.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Stiprus ploviklis gali sugadinti įrenginį.

• Neatliekant techninės priežiūros trumpėja įrenginio naudojimo laikas ir didėja nelaimingų atsitikimų pavojus.

• Visiems techninės priežiūros ir remonto darbams atlikti būtini specialūs mokymai, ypač atliekant su sauga susijusios įrangos priežiūrą. Jeigu atlikus techninę priežiūrą patvirtinti ne visi šiame naudotojo vadove nurodyti punktai, kreipkitės į techninės priežiūros atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus.

• Naudokite tik originalias atsargines dalis. Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite ir supraskite skyrių apie saugą. Veleno surinkimas

1. Įsitikinkite, kad elektros kištukai sulygiuoti.

3. Priveržkite sukamąją rankeną veleno pjovimo

galvutės pusėje (B). Teleskopinės rankenos ilgio reguliavimas

1. Atsukite sukamąją rankeną veleno akumuliatoriaus

2. Nustatykite patogų veleno ilgį.

3. Priveržkite sukamąją rankeną (B).

Laikymo diržų reguliavimas Naudodami gaminį visada naudokite diržą. Diržas padeda maksimaliai valdyti naudojamą gaminį. naudojant diržą sumažinamas rankų ir nugaros nuovargis.

1. Užsidėkite laikymo diržus.

2. Užkabinkite gaminį ant laikymo diržo pakabos

kabliuko. 392 707 - 008 - 06.04.20213. Laikymo diržų ilgį sureguliuokite taip, kad pakabos kabliukas būtų tame pačiame aukštyje kaip Jūsų dešinysis klubas. Naudojimas Funkcijų patikra prieš įrenginio naudojimą

1. Patikrinkite oro įsiurbimo angą, ar nėra nešvarumų ir

pažeidimų. Šepetėliu iš įrenginio išvalykite žolę ir lapus.

2. Įsitikinkite, kad gaminys veikia tinkamai.

3. Priveržkite visas veržles ir varžtus.

4. Įsitikinkite, kad pjovimo galvutė pritvirtinta tinkamai.

5. Patikrinkite, ar nepažeista pjovimo galvutė, pvz., ar

nėra įtrūkimų. Pakeiskite pjovimo galvutę, jei ji pažeista.

6. Įsitikinkite, kad gaubtai nepažeisti ir pritvirtinti

tinkamai. Akumuliatorių įkroviklio prijungimas

1. Prijunkite įkroviklį prie informacinėje plokštelėje

nurodytos įtampos ir dažnio maitinimo šaltinio.

2. Prijunkite kištuką prie įžeminto lizdo. Akumuliatoriaus

įkroviklio LED indikatorius vieną kartą sumirksės žaliai. Pasižymėkite: Akumuliatorius nebus kraunamas, jeigu akumuliatoriaus temperatūra aukštesnė negu 50 °C / 122 °F. Jeigu temperatūra aukštesnė negu 50 °C / 122 °F, akumuliatorių įkroviklis aušins akumuliatorių. Norėdami prijungti akumuliatorių prie įkroviklio Pasižymėkite: Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %.

1. Įsitikinkite, kad akumuliatorius sausas.

2. Prijunkite akumuliatorių prie įkroviklio.

3. Įsitikinkite, kad įjungtas žalias akumuliatorių įkroviklio

indikatorius. Tai reiškia, kad akumuliatorius prijungtas prie akumuliatorių įkroviklio.

4. Įsižiebus visiems akumuliatoriaus šviesos diodams

(A), akumuliatorius yra visiškai įkrautas. BLi

5. Norėdami atjungti akumuliatoriaus įkroviklį nuo

elektros lizdo, traukite už kištuko. Netraukite už laido.

6. Iš įkroviklio išimkite akumuliatorių.

Pasižymėkite: Daugiau informacijos žr. akumuliatoriaus ir akumuliatorių įkroviklio instrukcijose. Akumuliatoriaus prijungimas prie įrenginio PERSPĖJIMAS: Įrenginyje naudokite tik Husqvarna originalius akumuliatorius.

1. Įsitikinkite, kad akumuliatorius visiškai įkrautas.

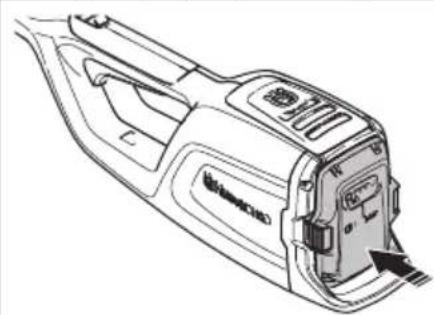

707 - 008 - 06.04.2021 3932. Įstatykite akumuliatorių į gaminio akumuliatoriaus

laikiklį. Akumuliatorius turi lengvai įsistatyti į laikiklį. Jeigu nepavyksta, vadinasi įstatomas netinkamai.

3. Stumkite apatinę akumuliatoriaus dalį ir visiškai

įstumkite į akumuliatoriaus laikiklį. Akumuliatorius bus užfiksuotas tada, kai išgirsite spragtelėjimą.

4. Įsitikinkite, kad fiksatoriai tinkamai įsitvirtino.

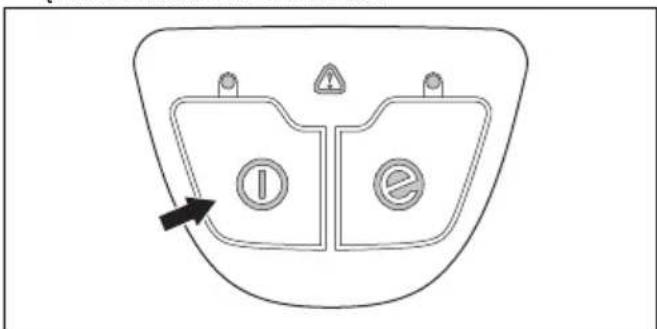

1. Paspauskite ir palaikykite įjungimo mygtuką, kol

įsižiebs žalias šviesos diodas.

2. Patraukite maitinimo jungiklio fiksatorių atgal ir

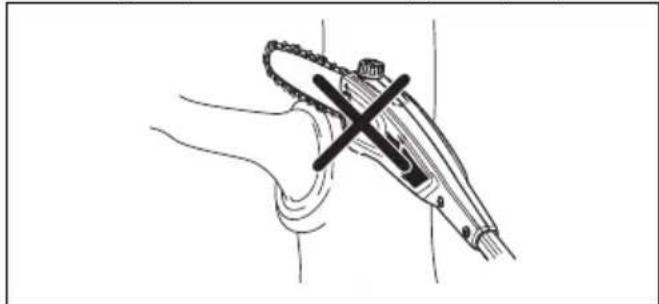

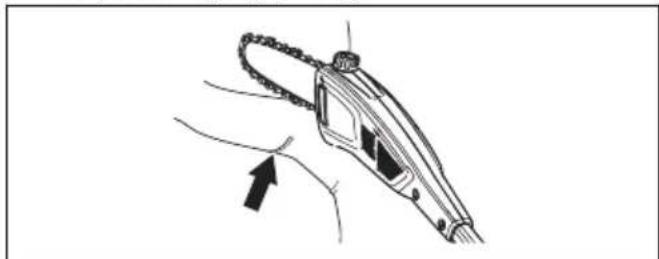

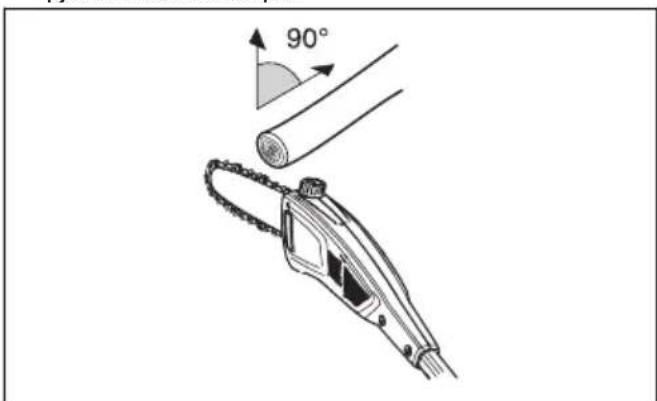

laikykite maitinimo jungiklį. Šakų pjovimas PERSPĖJIMAS: Būkite labai atidūs dirbdami, kai virš galvos nutiestos elektros linijos. Krentančios šakos gali sukelti trumpąjį jungimą.

• Jei tik galima, atsistokite taip, kad šaką galėtumėte pjauti tinkamu kampu.

• Dideles šakas pjaukite dalimis, kad geriau numatytumėte jų kritimo vietą. Taip pat atkreipkite dėmesį, kad krentančios šakos gali atšokti nuo žemės ir kliudyti operatorių.

• Nepjaukite auglio ties jo pagrindu, nes tokia vieta lėčiau gis ir padidės užteršimo grybeliu pavojus.

• Naudokite ties pjovimo galvute esantį stabdiklį, kad pjaudami turėtumėte atramą. Tokiu būdu išvengsite pjovimo įtaiso šokinėjimo ant šakos.

• Prieš pjaudami visą šaką šiek tiek įpjaukite ją iš apačios. Tokiu būdu apsaugosite ją nuo lūžimo, dėl kurio lėčiau gytų pažeista vieta ir medžiui būtų padaryta didelė žala. Pjūvis neturėtų būti gilesnis negu ⅓ šakos storio, kad neužstrigtų pjūklas. Traukiant pjovimo įtaisą iš šakos grandinė turi suktis, kad įtaisas neįstrigtų medyje.

• Įsitikinkite, kad pagrindas yra patogus stovėti, o darbui netrukdo jokios šakos, akmenys ar medžiai. PERSPĖJIMAS: Pjovimo įtaiso maitinimo jungiklį galima naudoti tik matant visą pjovimo įtaisą. 394 707 - 008 - 06.04.2021„SavE“ funkcijos įjungimas Šis gaminys turi „SavE“ funkciją. Funkcija „SavE“ leidžia naudoti akumuliatorių keik įmanoma ilgiau.

1. Paspauskite „SavE“ mygtuką. Užsidega šviesos

diodas, kuris rodo, kad funkcija įjungta.

2. Paspauskite mygtuką „SavE“ dar kartą, kad

išjungtumėte funkciją. Gaminio sustabdymas

1. Atleiskite maitinimo jungiklį.

2. Paspauskite sustabdymo mygtuką – žalias šviesos

diodas turi užgesti.

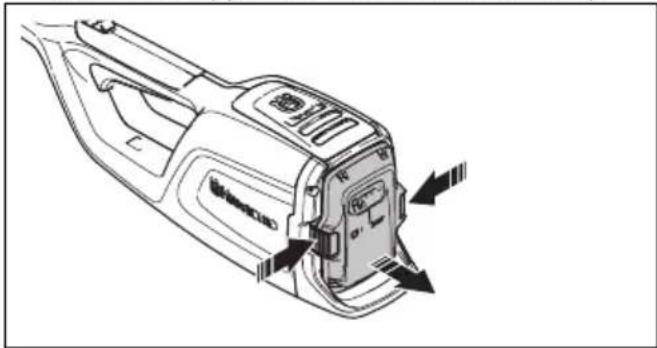

3. Išimkite iš įrenginio akumuliatorių. Paspauskite 2

atlaisvinimo mygtukus ir ištraukite akumuliatorių. Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami produkto priežiūros darbus, perskaitykite ir supraskite saugos skyrių. PERSPĖJIMAS: Prieš atlikdami gaminio priežiūros darbus, išimkite akumuliatorių. Priežiūros grafikas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus išimkite akumuliatorių. Toliau pateiktas būtinų gaminio priežiūros darbų sąrašas. Jei reikia papildomos informacijos, žr. užduotis priežiūros skyriuje. Techninės priežiūros darbas Kasdien Kiekvieną savaitę Kiekvieną mėnesį Nuvalykite išorines gaminio dalis sausa šluoste. Nenaudokite vandens.

Įsitikinkite, kad tinkamai veikia ir nepažeistas įjungimo ir išjungimo mygtukas.

Patikrinkite, ar maitinimo jungiklio ir paties mygtuko fiksavimo funkcija veikia saugiai.

Įsitikinkite, kad visi valdikliai veikia ir nėra pa- žeisti.

Rūpinkitės, kad rankenos būtų sausos ir šva- rios. Įsitikinkite, kad ant rankenų nėra alyvos ir tepalų.

Įsitikinkite, kad pjūklo grandinės gaudytuvas nepažeistas. Pakeiskite pjūklo grandinės gaudytuvą, jei jis pažeistas.

Patikrinkite, ar gerai priveržtos veržlės ir varžtai.

707 - 008 - 06.04.2021 395Techninės priežiūros darbas Kasdien Kiekvieną savaitę Kiekvieną mėnesį

Įsitikinkite, kad tinkamai veikia akumuliato- riaus atlaisvinimo mygtukai ir akumuliatorius fiksuojamas prie gaminio.

Apžiūrėkite, ar akumuliatoriaus įkroviklis ne- pažeistas ir veikia tinkamai.

Įsitikinkite, kad akumuliatorius nepažeistas. X Patikrinkite, ar akumuliatorius įkrautas. X Įsitikinkite, kad akumuliatoriaus įkroviklis ne- pažeistas.

Patikrinkite visus kabelius, movas ir jungtis. Patikrinkite, ar jos nepažeistos ir nepurvinos.

Nuvalykite pjūklo grandinės gaudytuvą. X Patikrinkite jungtis tarp akumuliatoriaus ir ga- minio. Patikrinkite jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.

Įsitikinkite, kad nepažeista pjūklo galvutė. Pakeiskite pjovimo galvutę, jei ji pažeista. Visus pjūklo grandinės priežiūros darbus turi atlikti įgaliotas Husqvar- na atstovas. Patikrinkite grandinės varančiosios žvaigždu- tės nusidėvėjimą. Pakeiskite varančiąją žvaigždutę po maždaug 100 valandų darbo ar- ba dažniau, jei reikia. Pjovimo įrangos patikrinimas

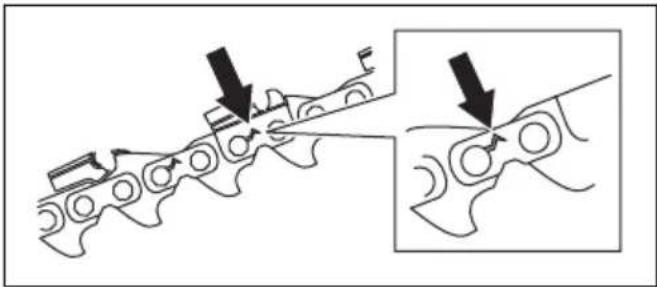

1. Įsitikinkite, kad kniedės ir sujungimai neįskilę ir nėra

laisvų kniedžių. Jei reikia, pakeiskite.

2. Įsitikinkite, kad pjūklo grandinė lengvai sulenkiama.

Pakeiskite pjūklo grandinę, jei ji standi.

3. Palyginkite pjūklo grandinę su nauja pjūklo grandinę,

kad nustatytumėte, ar kniedės ir grandys nesusidėvėjusios.

4. Keiskite pjūklo grandinę, kai ilgiausia pjovimo

danties dalis yra trumpesnė, nei 4 mm / 0,16 col. Taip pat pakeiskite pjūklo grandinę, jei pjovikliai įskilę. Kreipiančiosios juostos keitimas

1. Pasukite fiksavimo rankenėlę prieš laikrodžio rodyklę

ir nuimkite apsauginį gaubtą (A).

2. Išimkite kreipiančiąją juostą su pritvirtinta pjūklo

3. Nuimkite pjūklo grandinę nuo kreipiančiosios juostos.

4. Ištraukite varžtą ir išimkite pavarą. Laikykite pavarą

5. Pritvirtinkite pavarą varžtu (D) prie naujos

kreipiančiosios juostos.

6. Įstatykite pjūklo grandinę į kreipiančiosios juostos

7. Užmaukite kreipiančiąją juostą ir pavarą (B) ant

kreipiančiosios juostos kaiščio (E). 396 707 - 008 - 06.04.20218. Uždėkite pjūklo grandinę aplink varančiąjąžvaigždutę. Įsitikinkite, kad pjovimo dantukainukreipti nuo varančiosios žvaigždutės (C).9. Uždenkite apsauginį gaubtą (A) ir pasukite fiksavimorankenėlę pagal laikrodžio rodyklę.10. Priveržkite pjūklo grandinę. Instrukcijas žr. Pjūklo grandinės įtempimo reguliavimas psl. 399

Pjūklo grandinės keitimas

1. Pasukite fiksavimo rankenėlę prieš laikrodžio rodyklęir nuimkite apsauginį gaubtą (A).

2. Išimkite kreipiančiąją juostą su pritvirtinta pjūklograndine.3. Nuimkite pjūklo grandinę nuo kreipiančiosios juostos.4. Įstatykite naują pjūklo grandinę į kreipiančiosiosjuostos griovelį.5. Užmaukite kreipiančiąją juostą ir pavarą (B) antkreipiančiosios juostos kaiščio (E).6. Uždėkite pjūklo grandinę aplink varančiąjąžvaigždutę. Įsitikinkite, kad pjovimo dantukainukreipti nuo varančiosios žvaigždutės (C).7. Uždenkite apsauginį gaubtą (A) ir pasukite fiksavimorankenėlę pagal laikrodžio rodyklę.8. Priveržkite pjūklo grandinę. Instrukcijas žr. Pjūklo grandinės įtempimo reguliavimas psl. 399

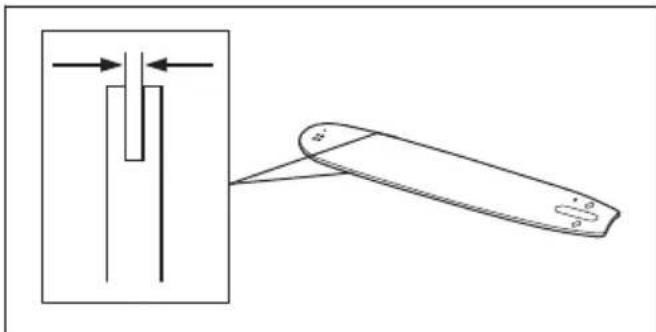

Pjūklo grandinės galandimas Informacija apie kreipiančiąją juostą ir pjūklo grandinę PERSPĖJIMAS: Naudodamigrandininį pjūklą arba atlikdami jo priežiūrą,mūvėkite apsaugines pirštines. Nejudantipjūklo grandinė taip pat gali sužaloti.Pakeiskite susidėvėjusią arba pažeistą kreipiančiąjąjuostą arba pjūklo grandinę Husqvarnarekomenduojamais kreipiančiosios juostos arba pjūklograndinės deriniais. Tai būtina, norint palaikyti produktosaugumo funkcijas. Pakaitinių rekomenduojamų juostų irgrandinių derinių sąrašą rasite Priedai psl. 405

• Kreipiančiosios juostos ilgis, col. / cm. Informacijąapie kreipiančiosios juostos ilgį paprastai galima rastijos gale.• Juostos žvaigždutės dantų skaičius (T).• Grandinės žingsnis, tarpai tarp pjūklo grandinėsvarančiųjų narelių turi atitikti tarpus tarp juostosžvaigždutės ir varančiosios žvaigždutės dantų. PITCH =

• Varančiųjų narelių skaičius Varančiųjų narelių skaičiųnulemia kreipiančiosios juostos tipas.• Juostos griovelio plotis, col. / cm Kreipiančiosiosjuostos griovelio plotis turi būti toks pat, kaip irgrandinės varančiųjų narelių plotis.707 - 008 - 06.04.2021 397• Pjūklo grandinės tepimo skylės ir skylės grandinės įtempimui. Kreipiančioji juosta privalo tikti gaminiui.

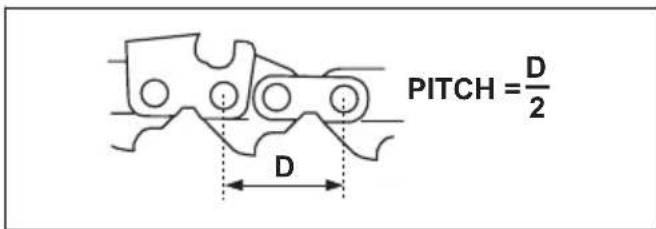

• Varantysis narelis, mm / col. Bendra informacija apie pjoviklių palandinimą Nenaudokite atšipusios pjūklo grandinės. Jei pjūklo grandinė atšipusi, turite labiau spausti, kad kreipiančioji juosta praeitų per medį. Jei pjūklo grandinė labai atšipusi, nebus medienos pjuvenų, tik pjovimo dulkės. Aštri pjūklo grandinė lengvai eina per medį, o medienos pjuvenos yra ilgos ir stambios. Pjaunantysis dantis (A) ir gylio reguliavimo ribotuvas (B) kartu sudaro pjūklo grandinės pjaunamąją dalį, pjovimo dantuką. Aukščio skirtumas tarp šių dviejų dalių sudaro pjovimo gylį (gylio reguliavimo ribotuvo nustatymą).

Galąsdami pjoviklį, atsižvelkite į toliau nurodytus dalykus.

• Apvaliosios dildės skersmuo Nelengva tinkamai pagaląsti pjūklo grandinės neturint tinkamos įrangos. Naudokite Husqvarna galandimo šabloną Taip galėsite pasiekti geriausius pjovimo rezultatus, o atatrankos pavojų sumažinti iki minimumo. PERSPĖJIMAS: Atatrankos jėga smarkiai padidėja, jei nesilaikote galandimo nurodymų. Pasižymėkite: Jei reikia informacijos apie pjūklo grandinės galandimą, žr. Pjovimo dantukų galandimas psl. 398

Pjovimo dantukų galandimas

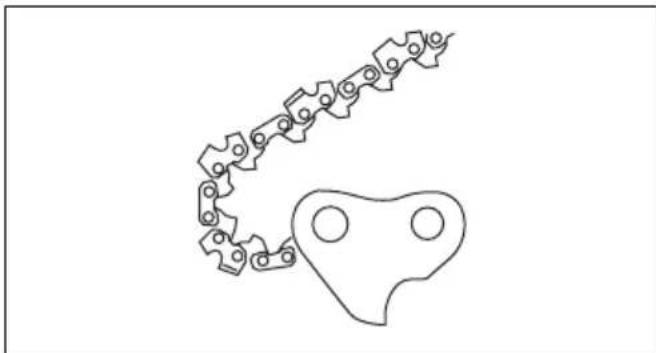

1. Galąskite pjovimo dantukus naudodamiesi apvaliąja

dilde ir galandimo šablonu. Pasižymėkite: Jei reikia informacijos, kurį galandimo šabloną Husqvarna rekomenduoja jūsų pjūklo grandinei, žr. Priedai psl. 405

2. Tinkamai uždėkite galandimo šabloną ant pjovimo

dantuko. Žr. kartu su galandimo šablonu pateiktą instrukciją.

707 - 008 - 06.04.20213. Braukite dilde nuo vidinės pjovimo dantukų pusės

link išorinės pusės. Traukdami spauskite silpniau.

4. Pagaląskite visus pjovimo dantukus vienoje pusėje.

5. Apverskite gaminį ir pagaląskite dantukus kitoje

6. Patikrinkite, ar visi pjovimo dantukai yra vienodo

ilgio. Bendroji informacija, kaip koreguoti gylio reguliavimo ribotuvą Gylio reguliavimo ribotuvo nustatymas (C) mažėja, kai galandate pjovimo dantuką (A). Norint pjauti maksimaliu našumu, būtina pagaląsti gylio reguliavimo ribotuvą (B), kad pjautumėte naudodami rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Jei reikia instrukcijų, kaip tinkamai nustatyti pjūklo grandinės gylio reguliavimo ribotuvą, žr. Techniniai duomenys psl. 403

PERSPĖJIMAS: Per didelis gylio reguliavimo ribotuvo nustatymas padidina pjūklo grandinės atatrankos pavojų! Gylio reguliavimo ribotuvo nustatymas Prieš koreguodami gylio reguliavimo ribotuvą arba galąsdami pjoviklius, žr. instrukcijas Bendra informacija apie pjoviklių palandinimą psl. 398 . Mes rekomenduojame reguliuoti ribotuvą po kas trečio pjūklo grandinės galandimo. Mes rekomenduojame ribotuvui naudoti mūsų galandimo šabloną tam, kad būtų pasiektas tinkamas ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio kampas.

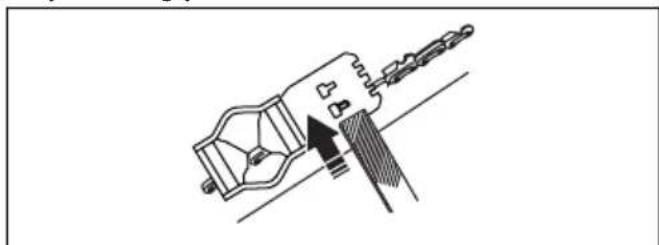

1. Plokščiąja dilde ir gylio reguliavimo ribotuvo įrankiu

sureguliuokite gylio reguliavimo ribotuvą. Naudokite tik Husqvarna galandimo šabloną tam, kad būtų pasiektas tinkamas ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio kampas.

2. Padėkite gylio reguliavimo ribotuvo įrankį ant pjūklo

grandinės. Pasižymėkite: Daugiau informacijos, kaip naudoti gylio reguliavimo ribotuvą, rasite įrankio pakuotėje.

3. Naudokite plokščiąją dildę gylio reguliavimo ribotuvo

daliai, kuri išlenda pro gylio reguliavimo ribotuvo įrankio angą. Pjūklo grandinės įtempimo reguliavimas PERSPĖJIMAS: Netinkamai įtempta pjūklo grandinė gali nušokti nuo kreipiančiosios juostos ir rimtai arba mirtinai sužeisti. Naudojama pjūklo grandinė pailgėja. Svarbu reguliariai reguliuoti pjūklo grandinės įtempimą, kad jis būtų tinkamas. Prieš naudodami gaminį patikrinkite pjūklo grandinės įtempimą. Pjūklo grandinę įtempkite kuo labiau, bet ją turi būti įmanoma laisvai sukti aplink ranka. Pasižymėkite: Nauja pjūklo grandinė turi įvažinėjimo laikotarpį. Šiuo laikotarpiu įtempimą tikrinkite dažniau.

707 - 008 - 06.04.2021 3991. Pasukite fiksavimo rankenėlę prieš laikrodžio

rodyklę, kad atblokuotumėte grandinės įtempimo reguliatorių.

2. Pasukite grandinės įtempimo reguliatorių pagal

laikrodžio rodyklę, kad priveržtumėte pjūklo grandinę. Kuo labiau įtempkite pjūklo grandinę. Ji turi būti įtempta prie kreipiančiosios juostos.

3. Patikrinkite, ar galite pjūklo grandinę rankomis laisvai

sukti aplink ir ar ji standžiai prigludusi prie kreipiančiosios juostos.

4. Pasukite fiksavimo rankenėlę pagal laikrodžio

rodyklę, kad užfiksuotumėte grandinės įtempimo reguliatorių. Pjovimo įrangos sutepimas PERSPĖJIMAS: Dėl blogo pjovimo įrangos tepimo grandinė gali trūkti ir sunkiai ar net lemtingai sužeisti. PERSPĖJIMAS: Nenaudokite panaudotos alyvos! Panaudota alyva yra kenksminga žmonėms, gaminiui ir aplinkai. Pjūklo grandinės alyva

• Naudokite gerai su pjūklo grandine sukimbančią pjūklo grandinės alyvą. Pjūklo grandinės alyva turi išlaikyti klampumą visomis oro sąlygomis, pvz., karštą vasarą ir šaltą žiemą.

• Naudokite „Husqvarna“ grandinės alyvą, norėdami ilgiausio pjūklo grandinės tarnavimo laiko ir norėdami kuo labiau sumažinti žalą aplinkai. Jei „Husqvarna“ pjūklo grandinės alyvos neturite, naudokite įprastą pjūklo grandinės alyvą.

• Vietovėse, kur pjūklo grandinių tepimo alyvos nėra, naudokite EP 90 transmisijos alyvą. Alyvos bakelyje reguliariai tikrinkite alyvos lygį, kad išvengtumėte pjūklo grandinės ir kreipiančiosios juostos pažeidimo. Alyvos įpylimas Pripildykite grandinės alyva praėjus 1 valandai po darbo arba išsikrovus akumuliatoriui.

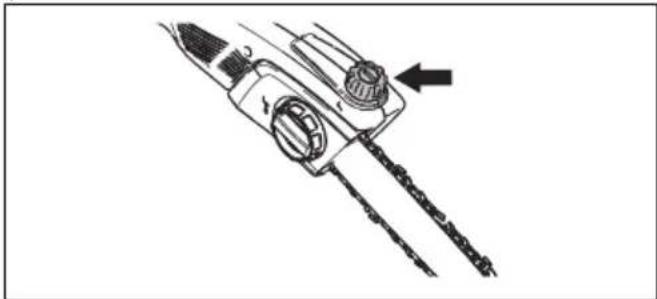

1. Atidarykite grandinės galvutės viršuje esantį alyvos

2. Įpilkite „Husqvarna“ pjūklo grandinių alyvos.

3. Uždėkite alyvos bakelio dangtelį.

Pjūklo grandinės sutepimo tikrinimas

1. Užveskite įrenginį ir leiskite jam veikti 3/4 visų

apsukų. Nukreipkite kreipiančiosios juostos galą į šviesų paviršių, esantį beveik 20 cm (8 col.) atstumu.

2. Po 1 minutės veikimo ant šviesaus paviršiaus

turėtumėte matyti alyvos paliktą liniją.

3. Jei alyvos linijos praėjus 1 minutei nematote,

išvalykite kreipiančiosios juostos alyvos kanalą. Išvalykite kreipiančiosios juostos briaunos tarpelį.

4. Užveskite gaminį ir leiskite jam veikti 3/4 visų

apsukų. Nukreipkite juostos galą į šviesų paviršių, esantį beveik 20 cm (8 col.) atstumu.

5. Po 1 minutės veikimo ant šviesaus paviršiaus

turėtumėte matyti alyvos paliktą liniją.

6. Jei alyvos linijos praėjus 1 minutei nematote,

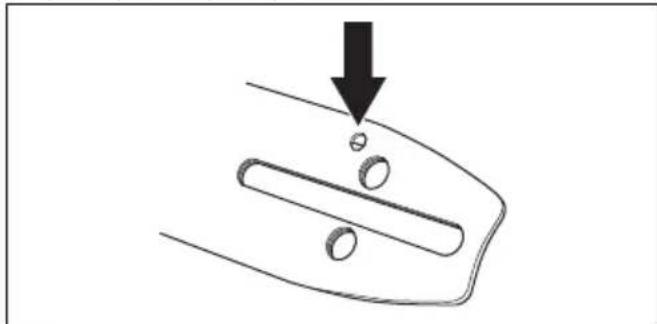

kreipkitės į patvirtintą pardavėją. Patikrinimas, ar įrenginys tinkamai tepamas

1. Patikrinkite, ar neužsikimšęs tepalo kanalas pjūklo

juostoje. Išvalykite, jei būtina.

2. Patikrinkite, ar neužsikimšęs tepalo kanalas

transmisijos korpuse. Išvalykite, jei būtina.

707 - 008 - 06.04.20213. Patikrinkite, ar kreipiančiosios juostos žvaigždutė

sukasi laisvai. Jei grandinės tepimo sistema neveikia ir po to, kai atlikote visas aukščiau išvardytas patikras, kreipkitės į jus aptarnaujančias remonto dirbtuves. Norint patikrinti kreipiančiąją juostą

1. Įsitikinkite, kad alyvos kanalas neužblokuotas. Jei

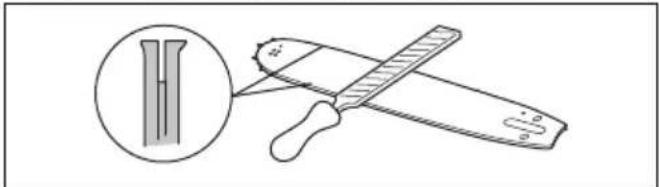

2. Patikrinkite, ar ant kreipiančiosios juostos briaunos

nėra šerpetų. Dilde pašalinkite nelygumus.

3. Išvalykite kreipiančiosios juostos griovelį.

4. Apžiūrėkite, ar nesusidėvėjęs kreipiančiosios juostos

griovelis. Jei reikia, pakeiskite kreipiančiąją juostą.

5. Patikrinkite, ar kreipiančiosios juostos galas nėra

pažeistas arba labai susidėvėjęs.

6. Patikrinkite, ar laisvai sukasi juostos žvaigždutė ir ar

neužsikimšusi juostos žvaigždutės tepimo anga. Jei reikia, išvalykite ir sutepkite.

7. Kasdien apsukite kreipiančiąją juostą, kad ji tarnautų

ilgiau. Įrenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas

1. Baigę darbą nuvalykite įrenginį sausa šluoste.

2. Nuvalykite akumuliatorių ir akumuliatorių įkroviklį

sausa šluoste. Akumuliatoriaus uždėjimo takeliai turi būti švarūs.

3. Prieš naudodami, patikrinkite ar švarūs

akumuliatorius ir akumuliatorių įkroviklio gnybtai.

4. Šepečiu nuvalykite aplink alyvos bakelio dangtelį.

5. Nuvalykite vidinį apsauginio gaubto paviršių šepečiu.

Akumuliatoriaus ir akumuliatoriaus įkroviklio patikra

2. Patikrinkite, ar nepažeistas akumuliatorių įkroviklis,

pvz., nėra įtrūkimų.

3. Įsitikinkite, kad akumuliatoriaus įkroviklio prijungimo

laidas nepažeistas ir be įtrūkimų.

707 - 008 - 06.04.2021

401Gedimai ir jų šalinimas Klaviatūra Problema Galimi gedimai Galimas sprendimas Mirksi žalios spalvos paleidimo šviesos diodas. Nepakankama baterijos įtampa. Įkraukite akumuliatorių. Mirksi raudonas klai- dos LED indikatorius. Perkrova. Pjovimo įtaisas yra užsikirtęs. Sustabdykite gaminį. Išimkite akumuliatorių. Pašalinkite nepageidaujamas medžiagas nuo pjovimo įtaiso. Atlaisvinkite grandinę. Temperatūros svyravimai. Leiskite produktui atvėsti. Maitinimo jungiklis ir paleidimo mygtukas spaudžiami vienu metu. Atleiskite maitinimo jungiklį ir nuspauskite už- vedimo mygtuką. Nepavyksta paleisti gaminio. Akumuliatoriaus jungtyse yra purvo. Išvalykite akumuliatoriaus jungtis suspaustu oru ar minkštu šepečiu. Užsidega raudonas klaidos LED indikato- rius. Jeigu būtina, atlikite gaminio priežiūros dar- bus. Kreipkitės į techninio aptarnavimo atstovą. Akumuliatorius Problema Galimi gedimai Galimas sprendimas Mirksi žalios spalvos šviesos dio- das. Nepakankama baterijos įtampa. Įkraukite akumuliatorių. Mirksi raudonas klaidos LED indi- katorius. Akumuliatorius tuščias. Įkraukite akumuliatorių. Temperatūros svyravimai. Akumuliatorių naudokite nuo -10°C (14°F) iki 40°C (104°F) temperatūroje. Viršįtampis. Iš įkroviklio išimkite akumuliatorių. Užsidega raudonas klaidos LED indikatorius. Pernelyg didelis blokų skirtumas (1V). Kreipkitės į techninio aptarnavimo atstovą. Akumuliatoriaus įkroviklis Problema Galimi gedimai Galimas sprendimas Mirksi raudonas klaidos LED indika- torius. Temperatūros svyravimai. Akumuliatoriaus įkroviklį naudokite nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. 402 707 - 008 - 06.04.2021Problema Galimi gedimai Galimas sprendimas Užsidega raudonas klaidos LED indi- katorius. Kreipkitės į techninio aptarnavimo at- stovą. Gabenimas ir laikymas Gabenimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.

• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.

• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

• Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.

• Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.

• Akumuliatorių ir akumuliatorių įkroviklį laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 25 °C / 77 °F, saugokite nuo tiesioginių saulės spindulių.

• Laikykite akumuliatorių įkroviklį vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 45 °C / 113 °F, saugokite nuo tiesioginių saulės spindulių.

• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.

• Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems nepatvirtintiems asmenims liesti įrenginio. Įrenginį laikykite užrakinamoje vietoje.

• Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.

• Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo.

• Gabendami saugiai pritvirtinkite įrenginį. Akumuliatoriaus, akumuliatorių įkroviklio ir įrenginio šalinimas Tolesnis simbolis nurodo, kad įrenginys nepriskiriamas buitinėms atliekoms. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. Taip saugosite nuo taršos aplinką ir žmones. Daugiau informacijos kreipkitės į atsakingas vietos institucijas, buitinių atliekų priežiūros tarnybą ar prekybos atstovą. Pasižymėkite: Simbolis, rodomas ar įrenginio arba įrenginio pakuotės. Techniniai duomenys Techniniai duomenys 120iTK4-P Variklis Tipas PMDC 36 V Grandinės greitis, m/s 10

707 - 008 - 06.04.2021 403120iTK4-P

Savybės Energijos taupymo režimas „savE“ Alyvos bakelis Talpa, l/cm

0,07 / 70 Svoris Be akumuliatoriaus, kg/sv. 4,1 / 9,1 Skleidžiamas triukšmas

Ekvivalentinis operatoriaus ausį veikiantis garso slėgis, dB (A) 80,6 Vibracijos lygis

Vibracijos lygis rankenoje išmatuotas pagal EN ISO 22867, m/s

Sustumta, priekinė rankena / galinė rankena 0,793 / 0,676 Ištraukta, priekinė rankena / galinė rankena 1,475 / 0,773 Su gaminiu naudokite tik originalų „Husqvarna BLi“ akumuliatorių. Patvirtinti akumuliatoriai Akumuliatoriniai BLi10 Tipas Ličio jonų Akumuliatoriaus talpa, Ah Žr. akumuliatoriaus nominaliųjų parametrų lipduką Nominali įtampa, V 36 Svoris, kg 0,8 Patvirtinti akumuliatorių įkrovikliai Akumuliatoriaus įkroviklis QC 80 Įvado įtampa, V 100–240

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

) pagal EB direktyvą 2000/14/EB. Skirtu- mas tarp garantuojamojo ir matuojamojo garso stiprumo yra tas, kad pagal Direktyvą 2000/14/EB garantuoja- masis garso stiprumas apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to pačio modelio įrenginių.

Pagal ISO 22868 ekvivalentiškas garso slėgio lygis apskaičiuojamas kaip skirtingų garso slėgio lygių įvairio- mis darbo sąlygomis dinaminės svertinės energijos suma. Tipiška ekvivalentiško garso slėgio lygio statistinė sklaida turi standartinį 3 dB (A) nuokrypį.

Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1,5 m/s

tipiška statistinė sklaida (standartinis nuokry- pis). 404 707 - 008 - 06.04.2021Akumuliatoriaus įkroviklis QC 80 Dažnis, Hz 50–60 Galia, W 80 Priedai Kreipiančiosios juostos ir pjūklo grandinės deriniai žemiau išvardinti deriniai yra CE aprobuoti. Kreipiančioji juosta Pjūklo grandinė Ilgis, coliai Žingsnis, coliai Tarpamatis, mm Tipas Ilgis, varančiųjų nare- lių skaičius 10 1/4 col. 1,3 Husqvarna H00 58 Pjovimo grandinės galandimas ir galandimo šablonas Naudokite rekomenduojamą galandimo šabloną, kad nugaląstumėte tinkamu kampu. Be to, rekomenduojamą matuoklį rekomenduojama naudoti ir grandinei galąsti. Jei nežinote, kurią pjūklo grandinę naudojate su savo gaminiu, kreipkitės į savo pardavimo atstovą. mm / col. mm / col. 00 4,0 / 5/32 85° 30° 0° 0,65 / 0,025 5056981-03 5796536-01

707 - 008 - 06.04.2021 405EB atitikties deklaracija

EB atitikties deklaracija Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. +46‐ 36‐146500, patvirtina, kad aukštapjovės Husqvarna120iTK4-P, kurių serijos numeriai datuojami nuo 2021 m. (metai aiškiai nurodyti ant nominaliųjų parametrų plokštelės, po jų – serijos numeris), atitinka šių TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. Direktyvos 2006/42/EB dėl mašinų;

• 2014 m. vasario 26 d. direktyva 2014/30/EU dėl elektromagnetinio suderinamumo.

• 2011 m. birželio 8 d. direktyva 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo. Taikyti šie standartai: EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. „TÜV Rheinland LGA Products GmbH“, Tillystrasse 2, D-90431 Niurnbergas, Vokietija, 0197, atliko nepriklausomą EB tipo patikrą pagal Mašinų direktyvos (2006/42/EB) 12 straipsnio 3b skirsnyje išdėstytus reikalavimus. ES tipo tyrimo sertifikato Nr. BM 50491650

Huskvarna, 2020-12-30 Pär Martinsson, plėtros vadovas (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją)
