KÄYTTÖOHJE K 770 HUSQVARNA

• Johdanto p. 105
• Turvallisuus p. 107
• Asentaminen p. 115
• Käyttö p. 115
• Huolto p. 117
• Vianmääritys p. 124
• Kuljetus ja säilytys p. 125
• Tekniset tiedot p. 125
• Tarvikkeet p. 126
• EY-vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Husqvarna 120iTK4-P on akkukäyttöinen teleskooppivartinen oksasaha. Käytön aikaista turvallisuutta ja tehokkuutta kehitetään jatkuvasti. Lisätietoja saat huoltoliikkeestä. Käyttötarkoitus Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin. Laitteen kuvaus p. 128

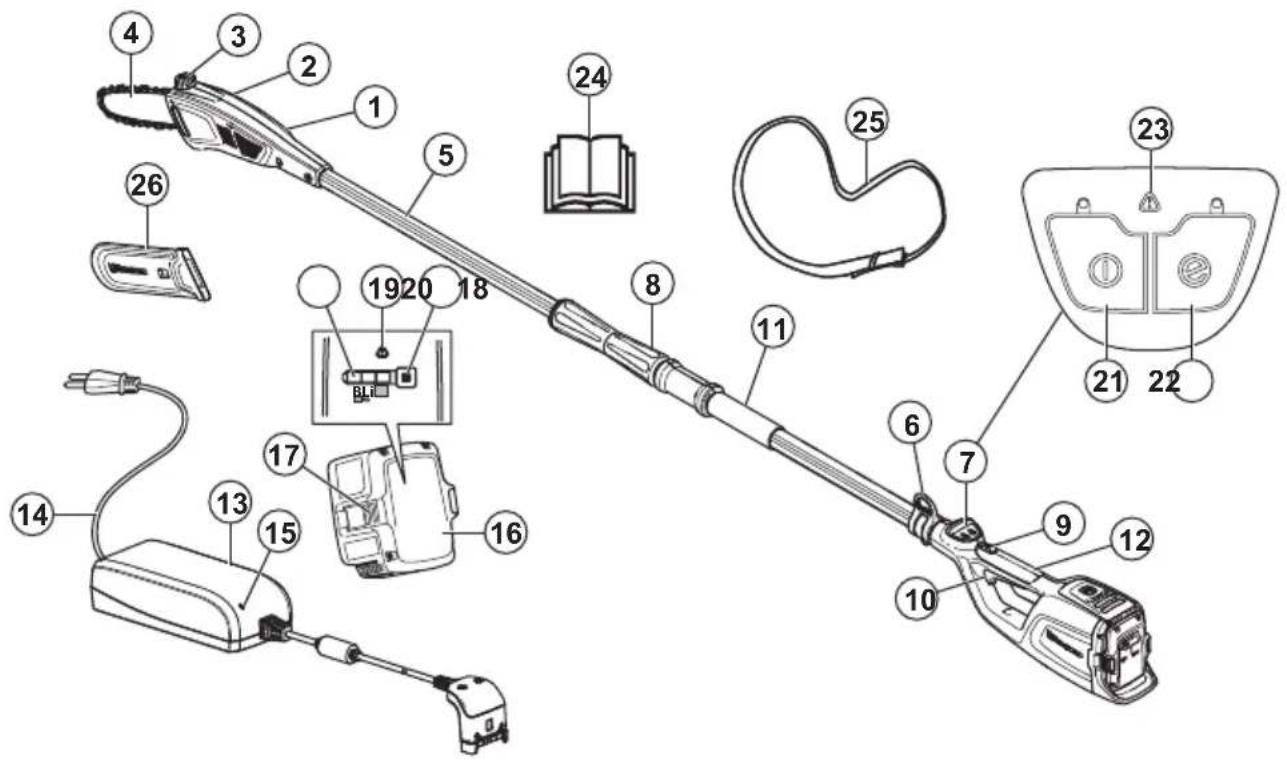

2. Ketjun kiristysruuvi

6. Valjaiden ripustuskoukku

8. Teleskooppitoiminto

9. Käyttöliipaisimen varmistin

15. Virran ja varoitusten merkkivalo

17. Akun vapautuspainikkeet

18. Akun varaustilan painike

19. Varoitusmerkkivalo

20. Akun varaustilan ilmaisin

707 - 008 - 06.04.2021 10521. Käynnistys-/pysäytyspainike

23. Varoitusmerkkivalo

Laitteen symbolit VAROITUS! Laite voi olla vaarallinen! Huolimaton tai virheellinen käyttö saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. Käytä suojakypärää paikoissa, joissa päällesi voi pudota esineitä. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä silmäsuojaimia. Käytä hyväksyttyjä suojakäsineitä. Tasavirta. Teräketjuöljyn täyttö. Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Laite täyttää voimassa olevien EY- direktiivien vaatimukset. Nimellisjännite, V Ei saa altistaa sateelle. Pidä kädet kaukana terästä (vain pitkävartinen pensasleikkuri). Teleskooppitoiminto. Löysää nuppia kääntämällä vasemmalle, kiristä nuppia kääntämällä oikealle. Tätä laitetta ei ole eristetty sähköisesti. Jos laite joutuu kosketuksiin jännitteellis- ten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolemantapaus tai vakava vamma. Sähköjännite voi siirtyä pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi jännite on sitä pidemmän matkan se voi kulkea. Sähköjännite voi kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä ai- na vähintään 10 m:n etäisyys laitteen ja jännitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että jännite on kat- kaistu, ennen kuin aloitat työsi. Laitteen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metriä lähemmäksi. yyyywwxxxxx Tyyppikilvessä näkyy sarjanumero, jossa yyyy on valmistusvuosi, ww on valmis- tusviikko ja xxxxx on sarjanumero. Huomautus: Muita laitteen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia. Akun ja/tai akkulaturin symbolit Vie tämä laite asianmukaiseen sähkö- ja elektroniikkalaittei- den keräyspisteeseen. (Kos- kee ainoastaan Eurooppaa) 106 707 - 008 - 06.04.2021Vikaturvallinen muuntaja. Käytä ja säilytä akkulaturia ainoastaan sisätiloissa. Kaksoiseristys. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Irrota akku käytön jälkeen, jotta laite ei käynnisty vahingossa.

• Tämä laite on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman.

• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Tarkista laite ennen käyttöä. Katso Tuotteen turvalaitteet sivulla 111

Huolto sivulla 117 . Älä käytä vaurioitunutta laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.

• Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki laitteella. Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu laitteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.

• Säilytä laitetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä laite lasten ulottumattomissa.

• Laitteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle ja muille vakavia vahinkoja tai kuoleman. Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja määräyksiä. Yleiset sähkötyökaluja koskevat varoitukset VAROITUS: Lue kaikki turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Huomautus: Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa termillä ”sähkötyökalu” tarkoitetaan verkkosähköllä toimivaa (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua. Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet ovat alttiita onnettomuuksille.

707 - 008 - 06.04.2021

107• Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, esimerkiksi herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai kaasut.

• Pidä lapset ja sivulliset poissa, kun käytät sähkötyökalua. Häiriöt voivat saada sinut menettämään työkalun hallinnan. Sähköturvallisuus

• Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän keho on maadoitettu.

• Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun päässyt vesi lisää sähköiskun riskiä.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä.

• Kun käytät sähkötyökalua ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskuvaaraa.

• Mikäli et voi välttää sähkötyökalun käyttöä kosteissa olosuhteissa, käytä maavuotokatkaisinta. Maavuotokatkaisimen käyttö vähentää sähköiskun vaaraa. Henkilökohtainen turvallisuus

• Vaara! Älä käytä laitetta voimajohtojen läheisyydessä. Laitetta ei ole suunniteltu suojaamaan käyttäjää sähköiskulta, mikäli laite osuu sähkölinjoihin. Katso turvalliset etäisyydet voimajohtoihin paikallisista määräyksistä ja varmista, että käyttöalue on turvallinen, ennen kuin käytät ketjullista oksasahaa.

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai alkoholin, huumeiden tai lääkityksen vaikutuksen alaisena. Hetken epähuomio sähkötyökaluja käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Käytä henkilökohtaisia suojavarusteita. Pidä aina silmäsuojia. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulosuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.

• Estä tahaton käynnistys. Varmista ennen virtalähteeseen ja/tai akkuun kytkemistä, työkaluun tarttumista tai sen kantamista, että sen virta on katkaistu. Sähkötyökalujen kantaminen sormi katkaisijalla tai niiden kytkeminen sähköverkkoon tai akkuun katkaisimen ollessa päällä altistaa onnettomuuksille.

• Irrota mahdolliset säätöavaimet ennen virran kytkemistä sähkötyökaluun. Sähkötyökalun pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.

• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.

• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos käytettävissä on kytkentämahdollisuus pölynpoistojärjestelmälle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.

• Vaikka olisit käyttänyt työkaluja usein ja tuntisit ne hyvin, muista aina ottaa huomioon työkalun turvamääräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa.

• Tärinäpäästöt sähkötyökalun varsinaisen käytön aikana voivat poiketa ilmoitetusta kokonaisarvosta työkalun käyttötavasta riippuen. Käyttäjien tulee itsensä suojaamiseksi noudattaa turvatoimia, jotka perustuvat päästöjen arviointiin todellisissa käyttöolosuhteissa (huomioon ottaen kaikki käyttöjakson osat, kuten työkalun päältäkytkemisaika ja se, milloin se käy joutokäynnillä, liipaisimen lisäksi). Sähkötyökalujen käyttö ja huolto

• Älä pakota sähkötyökalua. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Oikea sähkötyökalu tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

• Älä käytä sähkötyökalua, jos virtaa ei voi kytkeä ja katkaista virtakatkaisimella. Mikä tahansa sähkötyökalu, jota ei voi hallita katkaisimella, on vaarallinen, ja se pitää korjata.

• Irrota pistoke pistorasiasta ja/tai akku sähkötyökalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit sähkötyökalun. Sellaiset varotoimet vähentävät riskiä, että sähkötyökalu käynnistetään vahingossa.

• Varastoi käyttämättömät sähkötyökalut pois lasten ulottuvilta, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

• Huolla sähkötyökaluja. Tarkista, etteivät liikkuvat osat ole väärin suunnattuja tai tarttuvia, ettei mikään osa ole murtunut sekä kaikki muut tekijät, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat

707 - 008 - 06.04.2021terävät, eivät juutu kiinni niin helposti ja ovat

helpommin hallittavissa.

• Käytä sähkötyökalua, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Sähkötyökalun käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat kahvat ja tarttumapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa. Akkukäyttöisten työkalujen käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa toisen akuston lataamiseen käytettynä tulipalon vaaran.

• Liitä työkaluihin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.

• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.

• Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Laitteen altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila-alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä. Huolto

• Anna sähkötyökalun korjaaminen pätevän korjaajan tehtäväksi, joka käyttää vain täysin samanlaisia vaihto-osia. Tämä varmistaa, että sähkötyökalu säilyy turvallisena käyttää.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat. Oksasahan turvavaroitukset – henkilökohtainen turvallisuus

• Pidä kaikki ruumiinosat poissa teräketjun ulottuvilta, kun käytät oksasahaa. Varmista ennen oksasahan käynnistämistä, ettei teräketju osu mihinkään. Hetken huolimattomuus oksasahaa käytettäessä voi aiheuttaa vaatteiden tai kehon tarttumisen teräketjuun.

• Pidä oksasaha aina tukevassa otteessa oikea käsi takakahvassa ja vasen käsi etukahvassa. Moottorisahan pitäminen kädet päinvastaisessa asennossa lisää henkilövahingon riskiä, joten sitä ei pidä tehdä koskaan.

• Pidä oksasahaa käsissäsi tarttumalla ainoastaan sen eristettyihin tartuntapintoihin, sillä teräketju voi osua näkymättömissä oleviin johtoihin tai omaan virtajohtoonsa. Jos teräketju osuu jännitteiseen johtoon, oksasahan paljaat metalliosat tulevat jännitteisiksi ja käyttäjä voi saada niistä sähköiskun.

• Käytä suojalaseja. Lisäsuojausta kuulolle, päälle, käsille ja jaloille suositellaan. Asianmukainen suojavarustus pienentää lentävistä roskista tai teräketjun tahattomasta koskettamisesta aiheutuvien henkilövahinkojen riskiä.

• Älä käytä sahaa puussa, tikkailla, katolla tai epävakaalla alustalla. Tällainen sahan käyttö voi aiheuttaa vakavan henkilövahingon.

• Pidä aina kunnollinen jalansija ja käytä moottorisahaa vain seistessäsi kiinteällä, turvallisella ja tasaisella pinnalla. Liukkaat tai epätasaiset pinnat voivat aiheuttaa tasapainon tai oksasahan hallinnan menettämisen.

• Varo takaisinkimmahdusta, kun sahaat jännityksessä olevaa oksaa. Kun puun kuitujen jännitys vapautuu, jännityksessä oleva oksa voi osua käyttäjään ja/tai heittää oksasahaa hallitsemattomasti.

• Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohut materiaali voi tarttua oksasahaan ja lyödä sinua kohti tai vetää sinut pois tasapainosta.

• Noudata voitelua, ketjun kiristystä sekä terälevyn ja - ketjun vaihtoa koskevia ohjeita. Virheellisesti kiristetty tai voideltu teräketju voi joko katketa tai kasvattaa takapotkun riskiä.

• Kanna oksasahaa etukahvasta virta katkaistuna ja poispäin kehostasi. Kun kuljetat oksasahaa tai viet sen varastoon, käytä aina terälevyn suojaa. Kun oksasahaa käsitellään asianmukaisesti pyörivän teräketjun tahattoman kosketuksen vaara on pienempi.

• Sahaa vain puuta. Älä käytä oksasahaa muihin kuin asianmukaisiin tarkoituksiin. Älä sahaa esimerkiksi metallia, muovia, kiveä tai muita kuin puisia rakennusmateriaaleja. Oksasahan käyttö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vaaratilanteen.

• Pidä kahvat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Rasvaiset ja öljyiset kahvat ovat liukkaita, mikä voi aiheuttaa hallinnan menettämisen.

707 - 008 - 06.04.2021

109• Älä yritä kaataa puuta, ennen kuin ymmärrät siihen liittyvät riskit ja tiedät, miten ne vältetään. Puun kaatamisesta voi aiheutua vakavia vammoja käyttäjälle tai sivullisille.

• Oksasahaa ei ole tarkoitettu puiden kaatamiseen. Oksasahan käyttö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vakavan vahingon käyttäjälle tai sivullisille.

• Suosittelemme, että sahaa ensi kertaa käyttävät harjoittelevat runkojen sahausta sahapukilla. Takapotkun syyt ja keinot sen estämiseen Terälevyn kärjen osuminen esineeseen tai puun sulkeutuminen ja ketjun sahausuraan puristuksiin jääminen voi aiheuttaa takapotkun. Joissakin tilanteissa kärjen osuminen voi aiheuttaa äkillisen vastareaktion, jolloin terälevy sinkoutuu ylöspäin ja kohti käyttäjää. Jos oksasaha terälevyn yläosa jää puristuksiin, terälevy voi työntyä nopeasti taakse kohti käyttäjää. Kumpi tahansa näistä reaktioista voi aiheuttaa oksasahan hallinnan menettämisen, minkä seurauksena voi olla vakava loukkaantuminen. Älä luota yksinomaan oksasahaan asennettuihin turvalaitteisiin. Oksasahan käyttäjän on suoritettava useita toimenpiteitä, joilla pyritään estämään tapaturmat ja loukkaantumiset sahaustöiden yhteydessä. Takapotku johtuu oksasahan virheellisestä käytöstä ja/tai virheellisistä toimintatavoista tai olosuhteista, ja se voidaan välttää alla kuvatuilla asianmukaisilla varotoimilla:

• Säilytä pitävä ote oksasahasta siten, että peukalot ja etusormet ympäröivät oksasahan kahvat ja molemmat kädet ovat sahan päällä, ja pidä kehosi ja käsivartesi asennossa, jossa pystyt vastaanottamaan takapotkuvoimat. Käyttäjä voi hallita takapotkuvoimat, jos ryhtyy asianmukaisiin varotoimiin. Älä päästä irti oksasahasta.

• Älä kurkota liian kauas, äläkä koskaan sahaa olkapäätason yläpuolelta. Tämä auttaa estämään tahattoman kärkikosketuksen ja mahdollistaa paremman oksasahan hallinnan odottamattomissa tilanteissa.

• Käytä varaosina vain valmistajan määrittämiä terälevyjä ja oksasahavarusteita.Virheelliset terälevyt ja oksasahavarusteet voivat aiheuttaa ketjun rikkoutumisen ja/tai takapotkun.

• Teroita ja huolla oksasaha valmistajan ohjeiden mukaisesti. Syvyyden säädön korkeuden laskeminen voi lisätä takapotkua. Oksasahan yleiset turvaohjeet Noudata kaikkia ohjeita, kun irrotat juuttunutta ainesta tai varastoit tai huollat oksasahaa. Varmista, että kytkin on OFF-asennossa ja akku irrotettu. Oksasahan käynnistäminen vahingossa juuttunutta ainesta irrottaessa tai laitetta huoltaessa voi johtaa vakavaan henkilövahinkoon. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kypärää, jos on mahdollista, että päähän putoaa esineitä.

• Käytä hyväksyttyjä kuulonsuojaimia.

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

707 - 008 - 06.04.2021• Käytä turvajalkineita, joissa on luistamaton pohja.

• Käytä viiltosuojattuja housuja.

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai avonaisia jalkineita. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

• Pidä ensiaputarvikkeet helposti saatavilla. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä. Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Katso kohdasta Laitteen kuvaus sivulla 105

missä nämä laitteet koneessasi sijaitsevat. Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä. VAROITUS: Älä koskaan käytä laitetta, jos sen turvalaitteet ovat viallisia. Laitteen turvavarustus on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi. HUOMAUTUS: Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike. Näppäimistön tarkistaminen

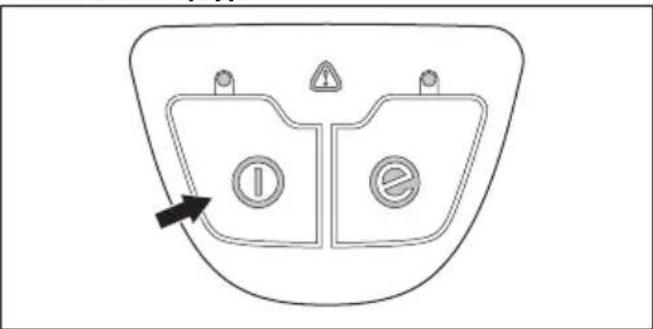

1. Paina käynnistys-/pysäytyspainiketta (A) pitkään.

a) Laite on käynnissä, kun merkkivalo palaa. b) Laite ei ole käynnissä, kun merkkivalo ei pala.

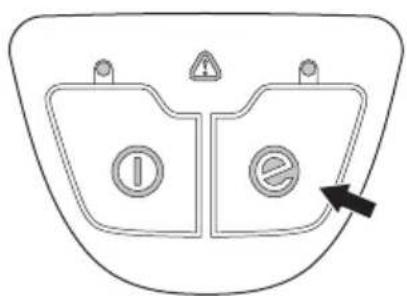

2. Lisätietoja SavE-painikkeen (B) toiminnasta on

kohdassa SavE-toiminnon käynnistäminen sivulla

Vianmääritys sivulla 124 , jos varoitusmerkkivalo (C) palaa tai vilkkuu. Käyttöliipaisimen varmistimen tarkistaminen Käyttöliipaisimen varmistin estää laitteen tahattoman käytön. Kun irrotat otteen kahvasta, sekä käyttöliipaisin että varmistin palautuvat lähtöasentoonsa.

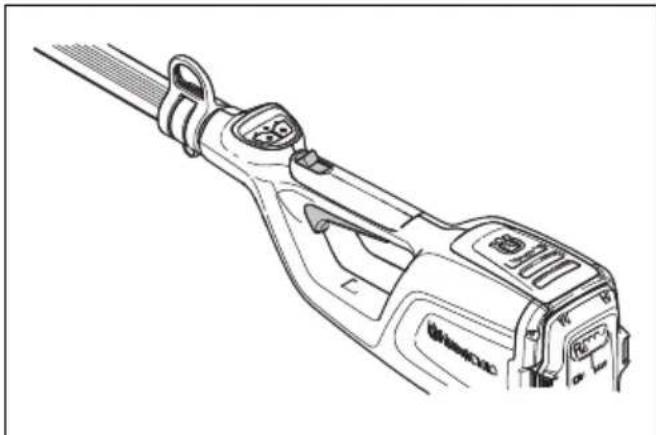

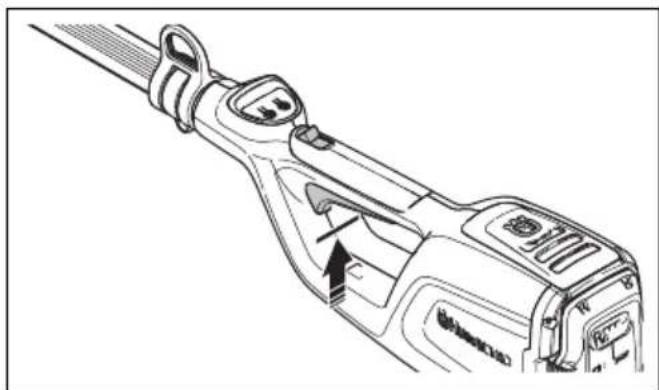

1. Varmista, että käyttöliipaisin on lukittu, kun varmistin

1112. Vedä ja vapauta varmistin ja varmista, että se palautuu alkuasentoonsa.

3. Varmista, että käyttöliipaisin ja sen varmistin liikkuvat

vapaasti ja palautusjousi toimii oikein.

4. Käynnistä laite. Katso kohta

Laitteen käynnistäminen sivulla 116

5. Käytä täyttä käyntinopeutta.

6. Vapauta käyttöliipaisin ja varmista, että terälaite

pysähtyy. Terälaitteiden turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä ainoastaan hyväksyttyjä terälevyn ja teräketjun yhdistelmiä ja viilausvarusteita. Katso ohjeet kohdasta Huolto sivulla 117

• Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja.

• Huolehdi leikkuuhammastuksen oikeasta teroituksesta. Noudata ohjeita ja käytä suositeltua viilanohjainta. Vaurioitunut tai väärin teroitettu teräketju lisää onnettomuusvaaraa.

• Pidä syvyyden säätö oikeana. Noudata ohjeita ja käytä suositeltua syvyyden säätöasetusta. Liian suuri syvyyden säätöasetus lisää takapotkun vaaraa.

• Varmista, että teräketju on oikein kiristetty. Jos teräketju ei ole kireällä terälevyä vasten, teräketju voi irrota. Teräketjun väärä kireys lisää terälevyn, teräketjun ja ketjun vetopyörän kulumista. Katso Tarvikkeet sivulla 126

• Huolla terälaitteet säännöllisesti ja voitele ne asianmukaisesti. Jos teräketjua ei ole voideltu kunnolla, terälevyn, teräketjun ja ketjun vetopyörän kulumisvaara kasvaa. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä ja noudata niitä.

• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15 metriä. Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käänny laitteen kanssa ympäri tarkistamatta ensin, ettei turva-alueella ole ketään.

• Älä koskaan käytä laitetta huonoissa sääolosuhteissa, kuten sumuisella tai sateisella säällä, kovalla tuulella, erittäin kylmällä säällä jne. Erittäin kuuma sää voi aiheuttaa laitteen ylikuumentumisen. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi

707 - 008 - 06.04.2021tehdä alustasta liukkaan, vaikuttaa puun

• Älä anna lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laite on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota akku aina, kun laite on ilman valvontaa.

• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi laitteen pysäytyksen jälkeen.

• Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinäaltistukseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.

• Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

• Sammuta laite aina, poista akku ja varmista, että terälaite on kokonaan pysähtynyt, ennen kuin alat huoltaa laitetta. Teroitusohjeista poikkeaminen lisää teräketjun takapotkualttiutta merkittävästi.

• Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen. Älä tee mitään sellaista, mihin et katso taitosi riittävän.

• Älä tee mitään sellaista, mihin et katso taitosi riittävän.

• Älä koskaan käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai huumeita, tai jos käytät lääkkeitä tai muita tuotteita, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

• Laite voi sinkoutua voimakkaasti sivulle, jos terälevyn kärki koskettaa kiinteään esineeseen. Tätä kutsutaan takapotkuksi. Takapotku voi olla niin voimakas, että laite/käyttäjä lennähtävät johonkin suuntaan ja laitteen hallinta menetetään. Vältä sahaamista terälevyn kärjellä.

• Älä käytä laitetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.

• Seiso aina tasapainoisessa ja tukevassa asennossa. Varmista, että pystyt liikkumaan ja seisomaan turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.) äkilliselle siirtymiselle. Ole erittäin varovainen työskennellessäsi viettävässä maastossa.

• Tarkista aina työalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua terälaitteeseen.

• Ole erittäin varovainen jännityksessä olevia puita sahatessasi. Jännittynyt puu voi sekä ennen läpisahausta että sen jälkeen sinkoutua takaisin normaaliasentoonsa. Jos olet sijoittunut puun väärin tai sahaat sitä väärästä kohdasta, se voi osua sinuun tai laitteeseen niin, että menetät laitteen hallinnan. Molemmat tilanteet voivat aiheuttaa vakavan tapaturman.

• Seiso tasapainoisessa ja tukevassa asennossa.

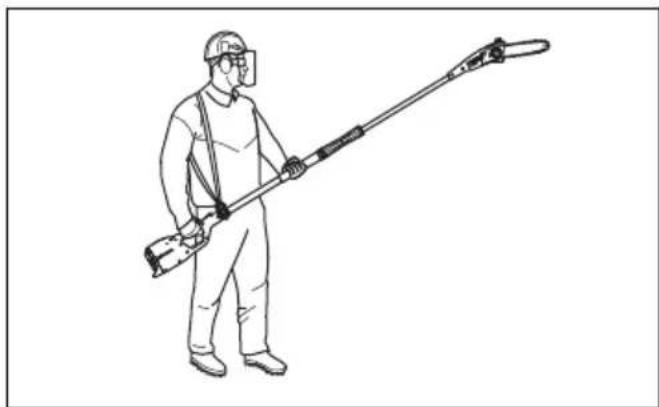

• Kohdista laitteen paino valjaisiin. Se helpottaa laitteen käsittelyä.

• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.

• Pysäytä laite, kun siirryt alueelta toiselle. Pitempiä matkoja siirryttäessä ja kuljetusten aikana on käytettävä kuljetussuojusta.

• Älä koskaan laske käynnissä olevaa laitetta maahan, jos et pysty valvomaan sitä koko ajan.

• Jos laitetta käytetään alle –10 asteen lämpötiloissa, laitetta ja akkua on säilytettävä lämmitetyssä tilassa vähintään 24 tuntia ennen työskentelyn aloittamista.

• Älä seiso koskaan suoraan sahattavan oksan alla. Tämä voi johtaa vakaviin vammoihin tai kuolemaan.

• Noudata sovellettavia turvallisuusmääräyksiä työskennellessäsi voimajohtojen läheisyydessä.

• Tätä laitetta ei ole eristetty sähköisesti. Jos laite joutuu kosketuksiin jännitteellisten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolemantapaus tai vakava ruumiinvamma. Sähköjännite voi siirtyä pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi jännite on sitä pidemmän matkan se voi kulkea. Sähköjännite voi kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä aina vähintään 10 m:n etäisyys laitteen ja jännitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että jännite on katkaistu, ennen kuin aloitat työsi.

• Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

707 - 008 - 06.04.2021

113Akkuturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Suositeltu akku on BLi10. Akkujen ohjelmisto on suojattu.

• Käytä ladattavaa BLi10-akkua vain kyseisten Husqvarna-laitteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

• Sähköiskun vaara. Älä koske akun napoihin avaimella, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

• Älä käytä akkuja, joita ei voi ladata.

• Älä aseta esineitä akun ilmarakoihin.

• Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja.

• Suojaa akku sateelta ja kosteilta olosuhteilta.

• Älä altista akkua mikroaalloille ja korkealle paineelle.

• Älä yritä purkaa tai rikkoa akkua.

• Älä anna akkuhapon joutua kosketuksiin ihon kanssa. Akkuhappo vahingoittaa ihoa ja aiheuttaa korroosiota ja palovammoja. Jos akkuhappoa joutuu silmiisi, älä hankaa silmiä vaan huuhtele niitä vedellä ainakin 15 minuuttia. Jos akkuhappoa joutuu iholle, puhdista iho runsaalla vedellä ja saippualla. Hakeudu lääkäriin.

• Käytä akkua –10–40 °C:n lämpötilassa.

• Älä pese akkua tai akkulaturia vedellä. Katso kohta Laitteen, akun ja akkulaturin puhdistaminen sivulla

• Älä käytä viallista tai vaurioitunutta akkua.

• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.

• Pidä akku poissa lasten ulottuvilta. Akkulaturin turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Sähköiskun tai oikosulun vaara, jos turvaohjeita ei noudateta.

• Älä käytä muita kuin akun mukana toimitettua akkulaturia. Suositeltu laturi BLi10-akun lataamiseen on QC80.

• Älä yritä purkaa akkulaturia.

• Älä käytä viallista tai vaurioitunutta akkulaturia.

• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

• Pidä kaikki kaapelit ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli jää ovien, aitojen tai muiden vastaavien esineiden väliin.

• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Varmista, että akkulaturia ei ole peitetty. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

• Lataa akku vain sisätiloissa poissa auringonvalosta ja paikassa, jossa on hyvä ilmanvaihto. Älä lataa akkua ulkona. Älä lataa akkua märissä olosuhteissa.

• Käytä akkulaturia vain lämpötilan ollessa 5–40 °C. Käytä laturia kuivassa ja pölyttömässä ympäristössä, jossa on hyvä ilmanvaihto.

• Älä aseta esineitä akkulaturin jäähdytysaukkoihin.

• Älä liitä akkulaturin liittimiä metalliesineisiin, sillä tämä voi aiheuttaa akkulaturin oikosulun.

• Käytä hyväksyttyjä ja ehjiä pistorasioita. Varmista, että akkulaturin johto ei ole vahingoittunut. Jos käytät jatkojohtoja, varmista, että ne eivät ole vahingoittuneet. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

• Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

• Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

• Käytä vain alkuperäisiä varaosia.

Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista. Runkoputken asennus

1. Varmista, että sähköliitännät ovat kohdakkain.

2. Liitä runkoputken (A) päät yhteen kokonaan.

3. Kiristä runkoputken sahapään puoleinen ruuvikahva

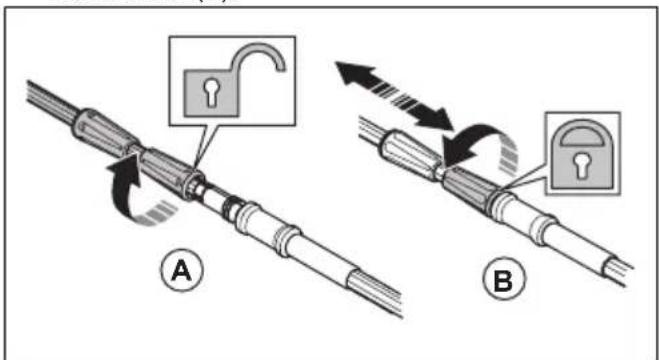

(B). Runkoputken pituuden säätäminen

1. Löysää runkoputken akkukotelon puoleista

2. Säädä runkoputken pituus sopivaksi.

3. Kiristä ruuvikahva (B).

Valjaiden säätäminen Käytä aina valjaita, kun käytät konetta. Valjaat takaavat parhaan hallittavuuden koneen käytön aikana. Valjaat vähentävät käsien ja selän väsymistä.

1. Pue valjaat päällesi.

2. Kiinnitä kone valjaiden ripustuskoukkuun.

3. Säädä valjaiden pituus siten, että ripustuskoukku on

suunnilleen oikean lonkkasi korkeudella. Käyttö Laitteen toiminnan tarkistaminen

1. Tarkista, ettei ilmanottoaukossa ole likaa tai

vaurioita. Poista laitteesta ruoho ja lehdet harjalla.

2. Varmista, että laite toimii oikein.

3. Kiristä kaikki mutterit ja ruuvit.

4. Varmista, että sahapää on kiinnitetty oikein.

5. Tarkista sahapää vaurioiden, kuten halkeamien,

varalta. Vaihda sahapää, jos se on vaurioitunut.

6. Varmista, että suojukset eivät ole vaurioituneet ja

että ne on kiinnitetty oikein. Akkulaturin kytkeminen

1. Kytke akkulaturi tyyppikilven mukaiseen

verkkovirtaan ja taajuuteen.

2. Aseta pistoke maadoitettuun pistorasiaan.

Akkulaturin vihreä merkkivalo vilkkuu kerran.

707 - 008 - 06.04.2021 115Huomautus: Akku ei lataudu, jos sen lämpötila on

yli 50 °C / 122 °F. Jos lämpötila on yli 50 °C / 122 °F, akkulaturi jäähdyttää akkua ennen latautumista. Akun kytkeminen akkulaturiin Huomautus: Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30 %.

1. Varmista, että akku on kuiva.

2. Kytke akku akkulaturiin.

3. Varmista, että laturin vihreä latausvalo syttyy. Se

kertoo, että akku on oikein kiinni akkulaturissa.

4. Kun akun kaikki merkkivalot (A) syttyvät, akku on

ladattu täyteen. BLi

5. Irrota akkulaturi pistorasiasta vetämällä pistoketta.

Älä vedä virtajohdosta.

6. Irrota akku akkulaturista.

Huomautus: Katso lisätietoja akun ja akkulaturin käyttöohjeista. Akun kiinnittäminen laitteeseen VAROITUS: Käytä laitteessa vain alkuperäisiä Husqvarna-akkuja.

1. Varmista, että akku on täysin ladattu.

2. Aseta akku laitteen akun pidikkeeseen. Jos akku ei

asetu pidikkeeseen vaivatta, sitä ei ole asennettu oikein.

3. Paina akun alaosaa ja työnnä akku kokonaan akun

pidikkeeseen. Akku lukittuu paikalleen, kun kuulet napsahduksen.

4. Varmista, että salvat lukkiutuvat oikein paikoilleen.

Laitteen käynnistäminen

1. Paina käynnistys-/pysäytyspainiketta, kunnes vihreä

2. Vedä käyttöliipaisimen varmistinta taaksepäin ja pidä

käyttöliipaisinta painettuna. Oksien katkaisu VAROITUS: Ole varovainen työskennellessäsi voimalinjojen läheisyydessä. Putoavat oksat voivat aiheuttaa oikosulun.

• Jos mahdollista, sijoitu niin, että voit sahata oksan oikeassa kulmassa

• Sahaa suuret oksat osissa, jotta voit hallita niiden putoamispaikkaa paremmin. Kiinnitä huomiota myös siihen, että kaatuvat oksat voivat kimmota käyttäjää kohti osuttuaan maahan.

707 - 008 - 06.04.2021• Älä koskaan sahaa oksan tyvessä olevaa

kuoriharjannetta, sillä se hidastaa sahauskohdan paranemista ja lisää sienitautien riskiä.

• Käytä leikkuupään juuressa olevaa pidäkettä tukena sahaamisen aikana. Tämä estää terälaitteen hypytyksen oksaa sahatessa.

• Sahaa lovi oksan alapintaan ennen oksan sahaamista poikki. Tämä estää kaarnaa tai tuohta repeytymästä, mikä hidastaisi paranemista ja voisi aiheuttaa puulle pysyviä vaurioita. Loven syvyys saa olla enintään ⅓ oksan paksuudesta, jotta ketju ei jumiudu. Anna ketjun pyöriä samalla, kun vedät terälaitteen oksasta, jotta ketju ei jumiudu.

• Seiso tukevasti ja varmista, etteivät oksat, kivet ja puut haittaa työntekoasi. VAROITUS: Älä koskaan aktivoi käyttöliipaisinta, jos et näe koko terälaitetta. SavE-toiminnon käynnistäminen Laitteessa on SavE-toiminto. SavE-toiminto takaa pisimmän mahdollisen käyttöajan yhdellä akun latauksella.

1. Paina SavE-painiketta. Merkkivalo syttyy sen

merkiksi, että -toiminto on käytössä.

2. Sammuta SavE-toiminto painamalla uudestaan

SavE-painiketta. Laitteen pysäyttäminen

1. Vapauta käyttöliipaisin.

2. Paina pysäytyspainiketta, kunnes vihreä merkkivalo

ja vedä akku ulos. Huolto Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista. VAROITUS: Irrota akku ennen laitteen huoltamista. Huoltokaavio VAROITUS: Irrota akku, ennen kuin alat tehdä huoltotoimia. Alla on luettelo laitteelle tehtävistä huoltotoimista. Lisätietoja on huoltoa käsittelevässä kappaleessa.

707 - 008 - 06.04.2021 117Huolto Päivittäin Viikoittain Kuukausittain

Puhdista laitteen ulko-osat kuivalla liinalla. Älä käytä vettä.

Varmista, että käynnistys-/pysäytyspainike toimii oikein eikä se ole viallinen.

Varmista, että käyttöliipaisin ja sen varmistin toimivat asianmukaisesti turvallisuutta ajatel- len.

Varmista, että kaikki ohjaimet toimivat ja ovat ehjiä.

Pidä kahvat kuivina ja puhtaina. Varmista, et- tei kahvoissa ole öljyä tai rasvaa.

Varmista, että teräketjun suojus ei ole vauri- oitunut. Vaihda suojus, jos se on vaurioitu- nut.

Varmista, että kaikki ruuvit ja mutterit on ki- ristetty.

Puhdista öljysäiliön korkki. X Varmista, että akun vapautuspainikkeet toi- mivat ja lukitsevat akun laitteeseen.

Tarkista, että laturi on ehjä ja toimii oikein. X Varmista, ettei akku ole vaurioitunut. X Varmista, että akku on ladattu. X Varmista, että akkulaturi ei ole vaurioitunut. X Tarkista kaikki kaapelit ja liitännät. Varmista, että vaurioita tai likaa ei ole.

Puhdista teräketjun suojus. X Tarkista akun ja laitteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.

Varmista, ettei sahapää ole vaurioitunut. Vaihda sahapää, jos se on vaurioitunut. Kaikki sahapäähän liittyvät huoltotoimet on annettava valtuutetun Husqvarna-huollon tehtäväksi. Tarkista ketjun vetopyörä kulumien varalta. Vaihda ketjun vetopyörä noin 100 käyttötunnin jälkeen tai tarvittaes- sa useammin. Terävarustuksen tarkistaminen

1. Tarkista, että niiteissä tai lenkeissä ei ole halkeamia

ja että niittejä ei ole irti. Vaihda tarvittaessa.

2. Varmista, että teräketju taipuu helposti. Jos teräketju

on jäykkä, vaihda se.

3. Vertaa teräketjua uuteen teräketjuun ja tarkista,

ovatko niitit ja lenkit kuluneet. 118 707 - 008 - 06.04.20214. Vaihda teräketju, kun leikkuuhampaan pisin osa on alle 4 mm:n (0,16 in) pituinen. Vaihda myös teräketju, jos leikkaimissa on halkeamia. Terälevyn vaihtaminen

1. Käännä lukitusnuppia vastapäivään ja irrota

2. Irrota terälevy, jossa on teräketju paikallaan.

3. Irrota teräketju terälevystä.

4. Irrota pultti (D) ja hammaspyörä. Pidä hammaspyörä

5. Asenna hammaspyörä ja pultti (D) uuteen

6. Aseta teräketju terälevyn ohjausuraan.

7. Asenna terälevy ja hammaspyörä (B) terälevyn

8. Asenna teräketju ketjupyörän päälle. Varmista, että

leikkuuhampaat osoittavat poispäin ketjupyörästä (C).

9. Asenna suojakansi (A) ja käännä lukitusnuppia

10. Kiristä teräketju. Katso ohjeet kohdasta

Teräketjun kireyden säätäminen sivulla 122

Teräketjun vaihtaminen

1. Käännä lukitusnuppia vastapäivään ja irrota

2. Irrota terälevy, jossa on teräketju paikallaan.

3. Irrota teräketju terälevystä.

4. Aseta uusi teräketju terälevyn ohjausuraan.

5. Asenna terälevy ja hammaspyörä (B) terälevyn

6. Asenna teräketju ketjupyörän päälle. Varmista, että

leikkuuhampaat osoittavat poispäin ketjupyörästä (C).

7. Asenna suojakansi (A) ja käännä lukitusnuppia

8. Kiristä teräketju. Katso ohjeet kohdasta

Teräketjun kireyden säätäminen sivulla 122

Teräketjun teroittaminen Terälevyä ja teräketjua koskevat tiedot VAROITUS: Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja. Vaihda kulunut tai vahingoittunut terälevy tai teräketju suositeltuun terälevyn ja teräketjun yhdistelmään. Suositukset antaa Husqvarna. Tämä on välttämätöntä laitteen turvatoimintojen säilyttämiseksi. Kohdassa Tarvikkeet sivulla 126 on lueteltu varaosiksi suosittelemamme terälevy- ja teräketjuyhdistelmät.

• Terälevyn pituus, tuumaa/cm. Terälevyn tiedot löytyvät yleensä terälevyn takapäästä.

707 - 008 - 06.04.2021

119• Kärkipyörän hampaiden lukumäärä (T).

• Teräketjun jako, tuumaa. Terälevyn kärkipyörän hammastuksen ja vetopyörän etäisyyden on vastattava teräketjun vetolenkkien välistä etäisyyttä. PITCH =

• Vetolenkkien lukumäärä (kpl). Terälevyn tyyppi määrää vetolenkkien lukumäärän.

• Terälevyn ohjausuran leveys, tuumaa/mm. Terälevyn ohjausuran leveyden on oltava sama kuin ketjun vetolenkkien leveys.

• Teräketjun öljyreikä ja ketjunkiristystapin reikä. Ohjausuran on oltava kohdakkain laitteen kanssa.

• Vetolenkin leveys, mm/tuumaa. Yleistä tietoa leikkainten teroituksesta Älä käytä tylsää teräketjua. Jos teräketju on tylsä, työnnä terälevyä voimakkaammin puun läpi. Jos teräketju on erittäin tylsä, sahauksessa syntyy vain sahanpurua eikä puulastuja. Terävä teräketju pureutuu kunnolla puuhun, ja sahatessa syntyy pitkiä ja paksuja puulastuja. Leikkuuhammas (A) ja syvyydensäätöhammas (B) muodostavat teräketjun leikkaavan osan eli terän. Näiden välinen korkeusero määrittää sahaussyvyyden (syvyysasetuksen).

Ota seuraavat asiat huomioon leikkainta teroittaessasi:

707 - 008 - 06.04.2021• Pyöröviilan halkaisija.

Teräketjua ei ole helppo teroittaa oikein ilman oikeita apuvälineitä. Käytä Husqvarna-viilaohjainta. Näin pystyt varmistamaan parhaan mahdollisen sahaustehon ja takapotkun vaara pysyy vähäisenä. VAROITUS: Takapotkun voima kasvaa merkittävästi, jos teroitusohjeita ei noudateta. Huomautus: Katso lisätietoja teräketjun teroittamisesta kohdasta Leikkainten teroittaminen sivulla 121

Leikkainten teroittaminen

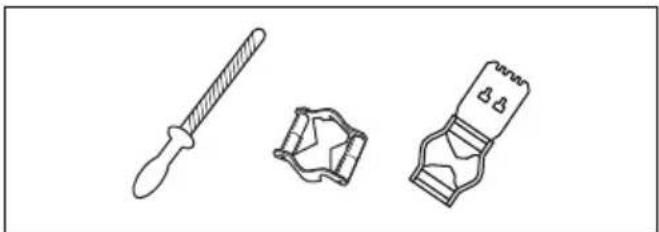

1. Käytä pyöröviilaa ja viilanohjainta leikkuuhampaiden

teroitukseen. Huomautus: Katso kohdasta Tarvikkeet sivulla

, mitä viilaa ja ohjainta Husqvarna suosittelee käyttämällesi teräketjulle.

2. Aseta viilanohjain asianmukaisesti leikkaimen päälle.

Katso tarkemmat ohjeet viilanohjaimen mukana toimitetuista ohjeita.

3. Liikuta viilaa leikkuuhampaiden sisäpuolelta

ulkopuolelle. Kevennä otetta paluuvedon ajaksi.

4. Viilaa kaikki leikkuuhampaat yhdeltä puolelta.

5. Käännä laite toisin päin ja viilaa hampaat toiselta

6. Varmista, että kaikki leikkuuhampaat ovat

samanpituisia. Yleistä tietoa syvyysasetuksen muokkaamisesta Syvyysasetus (C) laskee leikkuuhammasta (A) teroitettaessa. Jotta sahausteho säilyy parhaana mahdollisena, viilaa säätöhammasta (B) niin, että suositeltu syvyysasetus saavutetaan. Katso ohjeet teräketjun oikean syvyysasetuksen saavuttamiseen kohdasta Tekniset tiedot sivulla 125

VAROITUS: Liian suuri syvyysasetus lisää teräketjun takapotkualttiutta! Syvyysasetuksen muokkaaminen Katso ohjeet kohdasta Yleistä tietoa leikkainten teroituksesta sivulla 120 ennen syvyyden säätöä tai leikkaimien teroittamista. Suosittelemme, että syvyysasetus säädetään joka kolmannella teräketjun teroituskerralla. Suosittelemme, että käytät säätämisessä viilausohjaintamme, jotta säätöhampaan mitta ja kulma saadaan oikeiksi.

1. Käytä syvyysasetuksen muokkaamiseen lattaviilaa ja

syvyydensäätötyökalua. Käytä säätämiseen ainoastaan Husqvarna-syvyydensäätötyökalua, jotta säätöhampaan mitta ja kulma saadaan oikein.

2. Aseta syvyydensäätötyökalu teräketjun päälle.

Huomautus: Lue tarkemmat käyttöohjeet syvyyssäätötyökalun pakkauksesta.

707 - 008 - 06.04.2021 1213. Viilaa lattaviilalla säätöhampaan päältä se osa, joka

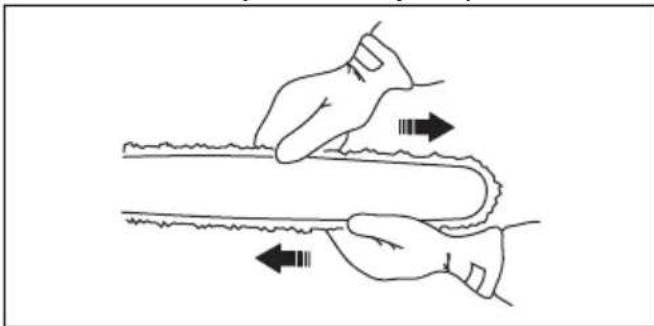

työntyy syvyydensäätötyökalun yli. Teräketjun kireyden säätäminen VAROITUS: Väärin kiristetty teräketju saattaa irrota terälevystä ja aiheuttaa vakavan vahingon tai kuoleman. Teräketju pitenee käytön myötä. On tärkeää säätää teräketjun kireyttä säännöllisesti, jotta kireys on oikea. Tarkista teräketjun kireys ennen laitteen käyttöä. Kiristä teräketju mahdollisimman kireälle, mutta niin, että se pyörii käsin pyöritettäessä. Huomautus: Uusi teräketju vaatii sisäänajon. Tarkista sen aikana kireys tavallista useammin.

1. Avaa ketjun kireydensäädin kääntämällä

lukitusnuppia vastapäivään.

2. Kiristä teräketju kääntämällä ketjun kireydensäädintä

myötäpäivään. Kiristä teräketjua mahdollisimman paljon. Sen on oltava kireällä terälevyä vasten.

3. Tarkista, että teräketjua on helppo pyörittää käsin ja

että se ei roiku löysänä terälevyn alapuolella.

4. Tarkista, että teräketjua on helppo pyörittää käsin ja

että se ei roiku löysänä terälevyn alapuolella. Terälaitteen voitelu VAROITUS: Riittämätön terälaitteen voitelu voi aiheuttaa teräketjun katkeamisen, mikä voi aiheuttaa vakavan, jopa hengenvaarallisen tapaturman. VAROITUS: Älä käytä jäteöljyä! Jäteöljy on vaarallista ihmisille, laitteelle ja ympäristölle. Teräketjuöljy

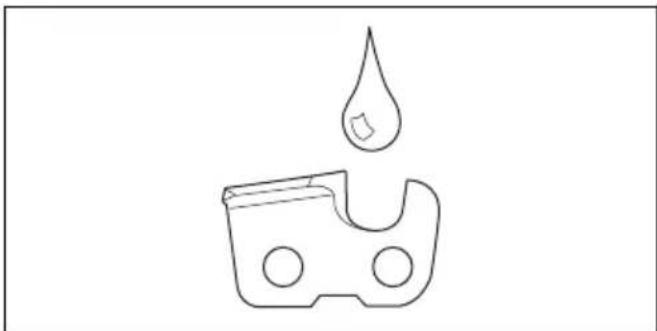

• Käytä teräketjuun hyvin tarttuvaa teräketjuöljyä. Teräketjuöljyn on säilytettävä viskositeettinsa kaikissa sääolosuhteissa, niin kuumana kesäpäivänä kuin kylmässä talvisäässäkin.

• Husqvarna-teräketjuöljyn käyttäminen pidentää niin teräketjun käyttöikää ja vähentää ympäristöhaittoja. Jos Husqvarna-teräketjuöljyä ei ole saatavana, käytä tavallista teräketjuöljyä.

• Jos teräketjujen voiteluun tarkoitettua öljyä ei ole saatavana, käytä EP 90 -vaihteistoöljyä. Tarkista öljyn taso säiliössä säännöllisesti, jotta teräketju ja terälevy eivät vaurioidu. Öljyn lisääminen Täytä teräketjuöljyllä tunnin käytön jälkeen tai kun akku on tyhjä.

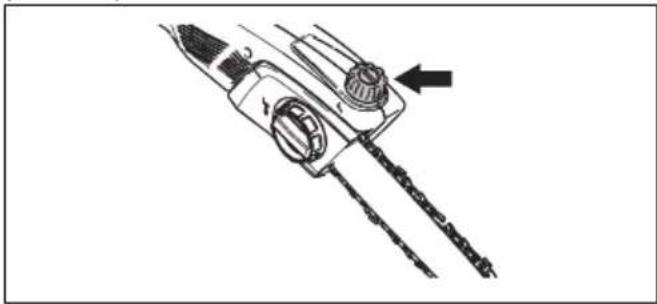

1. Avaa sahapään yläosassa oleva öljysäiliön korkki.

2. Täytä Husqvarna-teräketjuöljyllä.

3. Laita öljysäiliön korkki paikalleen.

Teräketjuvoitelun tarkistaminen

1. Käynnistä laite ja anna sen käydä 3/4 nopeudella.

Tähtää terälevyn kärki kohti vaaleaa pintaa ja pidä se noin 20 cm:n etäisyydellä.

2. Kun laitetta on käytetty minuutin ajan, vaalealle

pinnalle ilmestyy öljyvana.

3. Jos et näe öljyvanaa minuutin jälkeen, puhdista

terälevyn öljykanava. Puhdista terälevyn sivulla oleva ura.

4. Käynnistä laite ja anna sen käydä 3/4 nopeudella.

Tähtää levyn kärki kohti vaaleaa pintaa ja pidä se noin 20 cm:n etäisyydellä.

707 - 008 - 06.04.20215. Kun laitetta on käytetty minuutin ajan, vaalealle

pinnalle ilmestyy öljyvana.

6. Jos et näe öljyvanaa minuutin jälkeen, kysy neuvoa

valtuutetulta jälleenmyyjältä. Tarkistuksen tekeminen, jos voitelu ei toimi

1. Tarkasta, että terälevyn teräketjuöljykanava on auki.

Puhdista tarvittaessa.

2. Tarkasta, että vaihteistokotelon öljykanava on

puhdas. Puhdista tarvittaessa.

3. Tarkasta, että terälevyn kärkipyörä pyörii vapaasti.

Jos teräketjuvoitelu ei toimi edellä lueteltujen tarkastusten jälkeenkään, ota yhteys huoltoliikkeeseen. Terälevyn tarkistaminen

1. Varmista, että öljykanava ei ole tukossa. Puhdista

2. Tarkista, onko terälevyn reunoilla jäystettä. Poista

3. Puhdista terälevyn ura.

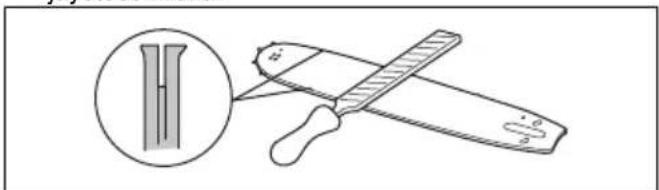

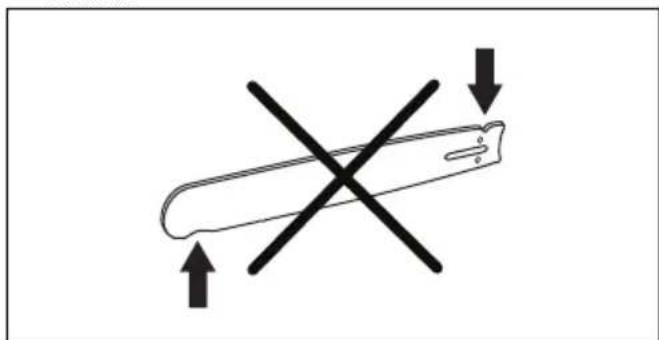

4. Tarkista terälevyn ohjausura kulumien varalta.

Vaihda terälevy tarvittaessa.

5. Tarkista, onko terälevyn kärki karkea tai pahasti

6. Tarkasta, että terälevyn kärkipyörä pääsee

pyörimään vapaasti ja että kärkipyörän voitelureikä ei ole tukossa. Puhdista ja voitele tarvittaessa.

7. Käännä terälevy päivittäin toisinpäin, jotta sen

käyttöikä pitenee. Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite käytön jälkeen kuivalla liinalla.

2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä

akun ohjauskiskot puhtaina.

3. Varmista ennen käyttöä, että akun ja akkulaturin

liittimet ovat puhtaita.

707 - 008 - 06.04.2021

1234. Puhdista öljysäiliön korkin ympärys harjalla.

5. Puhdista suojuksen sisäpinta harjalla.

Akun ja akkulaturin tarkistaminen

3. Varmista, että akkulaturin johto ei ole vaurioitunut ja

ettei siinä ole murtumia. Vianmääritys Näppäimistö Vika Mahdolliset viat Mahdollinen ratkaisu Käynnistyksen vihreä merkkivalo vilkkuu. Matala akun jännite. Lataa akku. Punainen vian merk- kivalo vilkkuu Ylikuormitus. Terälaite on jumissa. Pysäytä laite. Irrota ak- ku. Puhdista ylimääräinen materiaali terälait- teesta. Löysää ketjua. Lämpötilavaihtelu. Anna laitteen jäähtyä. Käyttöliipaisinta ja käynnistyspainiketta pai- netaan samaan aikaan. Vapauta käyttöliipaisin ja paina käynnistys- painiketta. Laite ei käynnisty. Likaa akkuliittimissä. Puhdista akkuliittimet paineilmalla tai peh- meällä harjalla. Punainen virheen merkkivalo syttyy. Laite tarvitsee huoltoa. Ota yhteyttä huoltoliikkeeseen. Akku Vika Mahdolliset viat Mahdollinen ratkaisu Vihreä merkkivalo vilkkuu. Matala akun jännite. Lataa akku. Punainen vian merkkivalo vilkkuu Akku on tyhjä. Lataa akku. Lämpötilavaihtelu. Käytä akkua –10–40 °C:n lämpötilassa. Ylijännite. Irrota akku akkulaturista. Punainen virheen merkkivalo syt- tyy. Akkukennoston väli liian suuri (1 V). Ota yhteyttä huoltoliikkeeseen. Akkulaturi Vika Mahdolliset viat Mahdollinen ratkaisu Punainen vian merkkivalo vilkkuu Lämpötilavaihtelu. Käytä akkua –5–41 °C:n lämpötilas- sa. Punainen virheen merkkivalo syttyy. Ota yhteyttä huoltoliikkeeseen. 124 707 - 008 - 06.04.2021Kuljetus ja säilytys Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.

• Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.

• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.

• Teippaa paljaat liittimet asettaessasi akun pakettiin. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Aseta akku ja akkulaturi paikkaan, johon kosteus tai pakkanen eivät pääse.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua varastossa, jossa lämpötila on 5–25°C ja jossa se ei ole suorassa auringonvalossa.

• Säilytä akkulaturia varastossa, jossa lämpötila on 5– 45°C ja jossa se ei ole suorassa auringonvalossa.

• Käytä akkulaturia ainoastaan 5–40 °C:n lämpötiloissa.

• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50 %.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä.

• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.

• Kiinnitä laite hyvin kuljetuksen ajaksi. Akun, akkulaturin ja laitteen hävittäminen Alla oleva symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä auttaa estämään sekä ympäristö- että henkilövahinkoja. Saat lisätietoja paikallisviranomaisilta, jätehuollolta tai jälleenmyyjältäsi. Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa. Tekniset tiedot Tekniset tiedot 120iTK4-P Moottori Tyyppi PMDC 36V Ketjun nopeus, m/s 10 Ominaisuudet Virransäästötila savE Öljysäiliö Tilavuus, l/cm

Äänentehotaso, mitattu dB(A) 93,79 Äänentehotaso, taattu L

Ekvivalentti äänenpainetaso käyttäjän korvan tasalla, dB(A) 80,6 Tärinätasot

Kahvojen tärinätasot standardin ISO 22867 mukaan mitattuna, m/s

Kokoontaitettuna, etu-/takakahva 0,793/0,676 Pidennettynä, etu-/takakahva 1,475/0,773 Käytä laitteessa vain alkuperäistä Husqvarna BLi - akkua. Hyväksytyt akut Akku BLi10 Tyyppi Litiumioni Akun kapasiteetti, Ah Katso akun tyyppikilpi Nimellisjännite, V 36 Paino, kg 0,8 Hyväksytyt akkulaturit Akkulaturi QC 80 Tulojännite, V 100–240 Taajuus, Hz 50–60 Teho, W 80 Tarvikkeet Terälevyn ja -ketjun yhdistelmät Alla olevat yhdistelmät ovat CE-tyyppihyväksyttyjä.

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Taatun ja mitatun äänentehon erona on se, että taattu äänenteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Standardin ISO 22868 mukainen ekvivalentti äänenpainetaso lasketaan eri äänenpainetasojen aikapainottei- sena energiasummana eri käyttöolosuhteissa. Tyypillinen ekvivalentin äänenpainetason tilastollinen hajonta on 3 dB (A):n vakiopoikkeama.

Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s

126 707 - 008 - 06.04.2021Terälevy Teräketju Pituus, tuumaa Jako, tuumaa Säätöhammas, mm Tyyppi Pituus, vetolenkkien lukumäärä 10 1/4 1,3 Husqvarna H00 58 Teräketjun teroittaminen ja viilanohjain Käytä suositeltua viilanohjainta, jotta viilauskulmat ovat oikeat. Suosittelemme aina käyttämään teräketjun teroittamisessa suositeltua viilanohjainta. Jos et tiedä laitteessasi olevaa teräketjumallia, pyydä neuvoa huoltoliikkeestä. mm/tuumaa mm/tuumaa 00 4,0 / 5/32 85° 30° 0° 0,65/0,025 5056981-03 5796536-01

707 - 008 - 06.04.2021 127EY-vaatimustenmukaisuusvakuutus

EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: +46-36-146500, vakuuttaa täten, että oksasaha Husqvarna 120iTK4-P alkaen vuoden 2021 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavaa NEUVOSTON DIREKTIIVIÄ:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY

• 26. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta.

• 8. kesäkuuta 2011 annettu direktiivi 2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamisesta Seuraavia standardeja on sovellettu: EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Saksa, 0197, on suorittanut vapaaehtoisen EY-tyyppitarkastuksen konedirektiivin (2006/42/EY) artiklan 12, kohdan 3b mukaisesti. EY- tyyppitarkastuksen sertifikaatin numero on: BM

Huskvarna, 2020-12-30 Pär Martinsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

9. Toitelüliti lukustus

15. Toite/hoiatuse LED-tuli

9. Paigaldage kaitsekate (A) ja keerake lukustusnuppu

7. Paigaldage kaitsekate (A) ja keerake lukustusnuppu
