INSTRUKCJA OBSŁUGI K 770 HUSQVARNA

• Wstęp p. 432
• Bezpieczeństwo p. 434
• Montaż p. 443
• Przeznaczenie p. 444
• Przegląd p. 446
• Rozwiązywanie problemów p. 453
• Transport i przechowywanie p. 454
• Dane techniczne p. 455
• Akcesoria p. 456
• Deklaracja zgodności WE Wstęp Opis produktu Husqvarna 120iTK4-P to akumulatorowe, teleskopowe pilarki wysięgnikowe. Nieustannie prowadzone są prace w celu zwiększenia bezpieczeństwa użytkownika i wydajności pracy. Dodatkowe informacje można uzyskać w centrum serwisowym. Przeznaczenie Produkt jest przeznaczony do obcinania gałęzi. Nie używać produktu do innych zadań. Przegląd produktu p. 457

2. Pokrętło regulacji naprężenia łańcucha

3. Zbiornik oleju do smarowania łańcucha

6. Hak do zawieszania maszyny na uprzęży

8. Funkcja teleskopowa

15. Dioda LED włączania zasilania / ostrzegawcza

17. Przyciski odłączania akumulatora

18. Przycisk wskaźnika akumulatora

19. Dioda LED ostrzeżenia

20. Dioda LED wskaźnika akumulatora

23. Dioda LED ostrzeżenia

24. Instrukcja obsługi

26. Osłona transportowa

Symbole znajdujące się na produkcie OSTRZEŻENIE! Produkt może być niebezpieczny! Następstwem nieuważnej lub nieprawidłowej obsługi mogą być poważne obrażenia lub śmierć użytkownika bądź innych osób. Jest niezmiernie ważne, by ze zrozumieniem przeczytać treść instrukcji obsługi. Należy dokładnie przeczytać instrukcję obsługi i przed uruchomieniem urządzenia upewnić się, że wszystkie wskazówki zostały zrozumiane. Stosować kask ochronny w miejscach zagrożonych spadającymi obiektami. Stosować atestowane ochronniki słuchu. Stosować atestowane środki ochrony oczu. Nosić rękawice ochronne. Prąd stały. Napełnianie oleju do smarowania łańcucha Tego produktu ani opakowania nie można traktować jako odpady domowe. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego. Produkt jest zgodny z odpowiednimi dyrektywami Komisji Europejskiej. Napięcie znamionowe, V Chronić przed deszczem. Trzymać ręce z dala od noża (dotyczy tylko nożyc do żywopłotu). Funkcja teleskopowa. Obrócić w lewo, aby poluzować pokrętło, lub w prawo, aby je dokręcić. Niniejszy produkt nie ma izolacji elektrycznej. Konsekwencją dotknięcia lub przy- bliżenia produktu do przewodów znajdujących się pod napięciem może być śmierć operatora lub poważne obrażenia. Porażenie prądem może nastąpić na odległość, w wyniku powstania łuku elektrycznego, nawet bez dotknięcia do przedmiotu znajdującego się pod napięciem. Im wyższe napięcie, tym większa strefa zagrożenia. Także gałęzie i inne przedmioty mogą przewodzić elektrycz- ność, szczególnie gdy są mokre. Zawsze należy zachować odstęp wynoszący co najmniej 10 m między produktem a przewodami znajdującymi się pod napię- ciem lub przedmiotami, które się z nimi stykają. W przypadku konieczności wy- konania pracy w bliższej odległości należy skontaktować się z dyspozytornią da- nej elektrowni, aby uzyskać potwierdzenie, że prąd zostanie wyłączony przed przystąpieniem do pracy. W czasie pracy użytkownik produktu jest zobowiązany dopilnować, aby żadne osoby ani zwierzęta nie znajdowały się bliżej niż w odległości 15 m. yyyywwxxxxx Tabliczka znamionowa zawiera numer seryjny. yyyy to rok produkcji, ww ozna- cza tydzień produkcji, a xxxxx — numer seryjny.

707 - 008 - 06.04.2021 433Uwaga: Pozostałe symbole/naklejki samoprzylepne

umieszczone na produkcie dotyczą specjalnych wymogów certyfikacyjnych dla niektórych rynków. Symbole na akumulatorze i/lub na ładowarce. Należy poddać urządzenie re- cyklingowi w punkcie zbiórki sprzętu elektrycznego i elek- tronicznego. (Dotyczy tylko Europy) Bezpieczny transformator. Ładowarkę używać i przechowywać wyłącznie wewnątrz. Podwójna izolacja. Odpowiedzialność za produkt Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

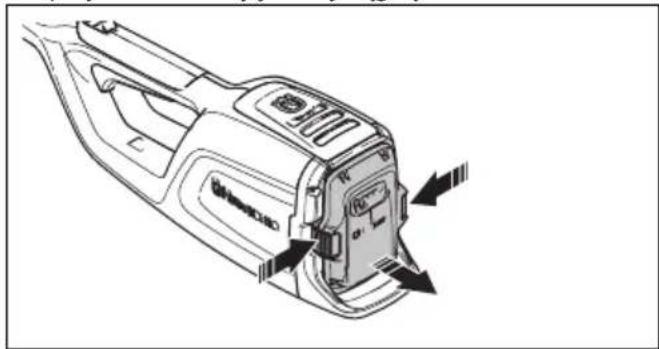

• Wyjąć akumulator, aby zabezpieczyć maszynę przed przypadkowym uruchomieniem.

• Ten produkt jest niebezpiecznym narzędziem w przypadku nieostrożnego postępowania lub nieprawidłowego korzystania. Może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób.

• Nie używać produktu w przypadku zmiany jego początkowych specyfikacji. Nie wymieniać części maszyny bez zgody producenta. Używać wyłącznie części zatwierdzonych przez producenta. Nieprawidłowa konserwacja może doprowadzić do obrażeń lub śmierci.

• Przed uruchomieniem produktu należy sprawdzić jego stan techniczny. Patrz Zespoły zabezpieczające na urządzeniu na stronie 438

. Nie należy używać uszkodzonego produktu. Przeprowadzać kontrole bezpieczeństwa oraz czynności z zakresu konserwacji i obsługi technicznej podane w niniejszej instrukcji.

• Należy dopilnować, aby produktem nie bawiły się dzieci. Nigdy nie pozwalać na użytkowanie ani serwisowanie produktu dzieciom lub innym osobom, które nie mają odpowiednich kwalifikacji. Lokalne przepisy mogą określać wiek użytkownika.

• Maszynę należy przechowywać w zamkniętym obszarze w celu uniemożliwienia dzieciom lub nieupoważnionym osobom uzyskania do niej dostępu.

• Przechowywać produkt w miejscu niedostępnym dla dzieci.

• Pod żadnym pozorem nie wolno zmieniać ani modyfikować fabrycznej konstrukcji urządzenia bez zezwolenia wydanego przez producenta. Zawsze należy korzystać z oryginalnych akcesoriów.

707 - 008 - 06.04.2021Samowolne wprowadzanie zmian oraz/lub

montowanie wyposażenia niezatwierdzonego przez producenta może stać się przyczyną groźnych obrażeń lub śmierci obsługującego urządzenie bądź innych osób. Uwaga: Użytkowanie może podlegać regulacji przepisami państwowymi lub lokalnymi. Należy przestrzegać odpowiednich przepisów Ogólne ostrzeżenia dotyczące bezpieczeństwa podczas korzystania z narzędzi elektrycznych OSTRZEŻENIE: Przeczytać dokładnie wszystkie ostrzeżenia i instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem i/lub poważne obrażenia. Uwaga: Należy zachować wszystkie ostrzeżenia i instrukcje, aby móc skorzystać z nich w przyszłości. Termin „elektronarzędzie” używany w ostrzeżeniach dotyczy narzędzia zasilanego prądem z sieci elektrycznej (przewodowego) lub narzędzia zasilanego z akumulatora (bezprzewodowego). Bezpieczeństwo miejsca pracy

• Miejsce pracy powinno być czyste i dobrze oświetlone. Miejsca hałaśliwe lub ciemne sprzyjają wypadkom.

• Nie należy używać narzędzi elektrycznych w atmosferze wybuchowej, takiej jak w przypadku obecności cieczy palnych, gazów lub pyłów. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłów lub oparów.

• Podczas pracy z użyciem narzędzia elektrycznego należy trzymać dzieci i osoby przechodzące z daleka. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem. Zasady bezpieczeństwa – elektryczność

• Wtyczki narzędzi elektrycznych muszą odpowiadać gniazdom. Zabrania się dokonywania przeróbek wtyczki. Nie należy stosować adapterów w przypadku uziemionych narzędzi elektrycznych. Niemodyfikowane wtyczki i odpowiednie gniazdka pozwalają ograniczyć ryzyko porażenia prądem.

• Należy unikać kontaktu ciała z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki i lodówki. Jeśli ciało jest uziemione powstaje większe ryzyko porażenia elektrycznego.

• Nie należy wystawiać narzędzi elektrycznych na działanie deszczu lub wilgoci. Woda, która przedostanie się do narzędzia elektrycznego zwiększy ryzyko porażenia elektrycznego.

Nie niszczyć przewodu. Nigdy nie należy używać przewodu do przenoszenia, ciągnięcia, lub wyłączania wtyczki narzędzia elektrycznego. Przewód należy trzymać z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub zaplątane przewody zwiększają ryzyko porażenia prądem elektrycznym.

• Używając narzędzia elektrycznego na zewnątrz budynków, należy stosować przedłużacz odpowiedni dla zastosowania na zewnątrz. Stosowanie przewodu przeznaczonego do użytku na zewnątrz budynków pozwala ograniczyć ryzyko porażenia prądem.

• Jeżeli konieczna jest praca elektronarzędzia w miejscach wilgotnych, należy stosować zasilanie chronione wyłącznikiem różnicowo-prądowym (RCD). Korzystanie z wyłącznika różnicowo- prądowego zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób

• Niebezpieczeństwo! Nie używać w pobliżu linii elektroenergetycznych.Urządzenie zostało zaprojektowane w sposób, który nie zapewnia ochrony przed porażeniem elektrycznym w przypadku zetknięcia się z napowietrzną linią elektroenergetyczną. Przed rozpoczęciem korzystania z podkrzesywarki łańcuchowej należy zapoznać się z przepisami dotyczącymi zachowania bezpiecznej odległości od napowietrznych linii elektroenergetycznych w celu zapewnienia bezpieczeństwa użytkowania.

• Używając narzędzi elektrycznych, należy zachować skupienie, obserwować wykonywane czynności i kierować się zdrowym rozsądkiem. Nie należy używać narzędzi elektrycznych, kiedy operator jest zmęczony lub pod wpływem działania narkotyków, alkoholu lub leków. Moment nieuwagi podczas pracy z narzędziem elektrycznym może spowodować poważne obrażenia ciała.

• Stosować środki ochrony osobistej. Należy zawsze stosować środki ochrony wzroku. Sprzęt ochronny, taki jak maski, antypoślizgowe buty robocze, kask lub środki ochrony słuchu stosowane w odpowiednich warunkach pozwalają obniżyć ryzyko odniesienia obrażeń.

• Należy zapobiec niezamierzonemu rozruchowi. Przed podłączeniem do źródła zasilania i/lub baterii, podnoszenia lub przenoszenia narzędzia, należy upewnić się, że przełącznik jest w pozycji WYŁ. Przenoszenie narzędzi z palcem na przełączniku lub przenoszenie narzędzi pod napięciem, które mają przełącznik w pozycji włączone, sprzyja wypadkom.

• Przed włączeniem narzędzia elektrycznego należy usunąć wszelkie klucze. Klucz pozostawiony przy części wirującej narzędzia może spowodować obrażenia ciała.

• Nie należy się nadmiernie wyciągać. Przez cały czas należy zachowywać właściwe ustawienie stóp i równowagę. Pozwala to na lepszą kontrolę

707 - 008 - 06.04.2021

435narzędzia elektrycznego w sytuacjach nieprzewidzianych.

• Należy odpowiednio się ubierać. Nie zakładać luźnej odzieży ani biżuterii. Włosy, ubranie i rękawiczki należy trzymać z dala od elementów ruchomych. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez elementy ruchome.

• Jeśli dołączone jest wyposażenie służące do podłączenia urządzeń odprowadzających i gromadzących pył, należy zadbać o jego podłączenie i właściwie używanie. Stosowanie urządzeń odprowadzających pył może ograniczyć zagrożenia związane z obecnością pyłu.

• Częste używanie urządzeń nie zwalnia operatora z obowiązku zachowania czujności i przestrzegania zasad bezpieczeństwa podczas korzystania z produktu. Nierozważne działanie może doprowadzić do poważnych obrażeń w ułamku sekundy.

• Poziomy wibracji występujące podczas pracy, mogą różnić się od wartości zadeklarowanych, co jest zależne od sposobu używania narzędzia. Operatorzy powinni zidentyfikować zagrożenia oraz zastosować środki ochrony osobistej tak, aby uzyskać odpowiednią ochronę (należy wziąć pod uwagę cały cykl operacyjny np. także czas, gdy urządzenie jest wyłączone lub pracuje na wolnych obrotach). Użytkowanie i konserwacja narzędzia elektrycznego

• Nie należy wysilać nadmiernie narzędzia. Używać narzędzia elektrycznego dopasowanego do zastosowania. Właściwe narzędzie zasilane pozwoli lepiej i bezpieczniej wykonać pracę, do której zostało przeznaczone.

• Nie należy używać narzędzia elektrycznego, jeśli przełącznik nie może go włączyć lub wyłączyć. Jeśli narzędzie zasilane nie może być kontrolowane za pomocą wyłącznika, jest ono niebezpieczne i musi być oddane do naprawy.

• Przed dokonaniem jakichkolwiek regulacji, zmianą oprzyrządowania lub przechowywaniem narzędzi, należy odłączyć wtyczkę od źródła zasilania i/lub akumulator. Takie działanie zapobiegawcze redukuje ryzyko przypadkowego uruchomienia narzędzia.

• Należy przechowywać nieużywane narzędzia elektryczne poza zasięgiem dzieci i nie pozwalać osobom nie zaznajomionym z narzędziami elektrycznymi lub niniejszymi instrukcjami ich obsługiwać. Narzędzia zasilane są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Konserwacja narzędzi elektrycznych. Należy sprawdzić ustawienie w osi elementów mocujących lub ruchomych, uszkodzenia części i inne warunki, które mogą mieć wpływ na działanie narzędzia elektrycznego. W przypadku uszkodzenia narzędzie zasilane należy naprawić przed użyciem. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację narzędzi elektrycznych.

• Narzędzia tnące należy utrzymywać w stanie naostrzonym i czystym. Właściwie konserwowane narzędzia tnące, z ostrymi krawędziami tnącymi dają mniejsze prawdopodobieństwo zacinania i łatwiej je kontrolować.

• Narzędzia elektryczne, oprzyrządowanie i końcówki powinny być używane zgodnie z niniejszymi instrukcjami, biorąc pod uwagę warunki robocze oraz zadanie, jakie należy wykonać. Korzystanie z narzędzia zasilanego do zadań innych, niż te, do których jest przeznaczone, może być niebezpieczne.

• Utrzymywać uchwyty i powierzchnie do chwytania w stanie suchym, czystym oraz wolnym od smaru i oleju. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach. Użytkowanie i konserwacja narzędzia elektrycznego zasilanego akumulatorem

• Ładować jedynie za pomocą ładowarki wskazanej przez producenta. Ładowarka przeznaczona do jednego rodzaju akumulatora może grozić pożarem w przypadku wykorzystania jej do ładowania innego rodzaju akumulatora.

• Narzędzi elektrycznych należy używać wyłącznie w połączeniu z określonym rodzajem akumulatorów. Użycie akumulatorów innego rodzaju może stworzyć zagrożenie obrażeniami ciała i pożarem.

• Kiedy akumulator nie jest używany, należy przechowywać go z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe i śruby oraz innych niewielkich metalowych przedmiotów, które mogłyby połączyć dwa zaciski akumulatora. Spięcie zacisków akumulatora może spowodować oparzenia lub pożar.

• W niewłaściwych warunkach z akumulatora może wypłynąć płyn. Należy unikać kontaktu z tym płynem. Jeżeli dojdzie do kontaktu, przemyć wodą. Jeśli dojdzie do kontaktu płynu z oczami, należy dodatkowo skorzystać z pomocy medycznej. Płyn wydostający się z akumulatora może wywołać podrażnienia lub oparzenia.

• Nie używać akumulatora ani narzędzia, jeśli są one uszkodzone lub zostały zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą charakteryzować się nieprzewidywalnymi właściwościami skutkującymi pożarem, eksplozją lub ryzykiem doznania obrażeń przez użytkownika.

• Nie wystawiać akumulatora ani narzędzia na działanie ognia bądź nadmiernej temperatury. Narażenie na pożar lub temperaturę przekraczającą 130°C (265°F) może spowodować wybuch.

• Postępować zgodnie ze wszystkimi instrukcjami dotyczącymi ładowania i nie ładować akumulatora ani narzędzia w temperaturach wykraczających poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturach wykraczających poza dopuszczalny zakres może uszkodzić akumulator i zwiększyć ryzyko pożaru.

• Narzędzie zasilane należy przekazać do wykwalifikowanego personelu serwisowego w celu naprawy z użyciem identycznych części zamiennych. Zapewni to bezpieczną pracę narzędzia elektrycznego.

• Pod żadnym pozorem nie należy serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów powinno być wykonywane wyłącznie przez producenta lub autoryzowany serwis. Zalecenia bezpieczeństwa związane z korzystaniem z podkrzesywarki — bezpieczeństwo osobiste

• Trzymać wszystkie części ciała z daleka od łańcucha pracującej pilarki. Przed uruchomieniem pilarki upewnić się, że łańcuch nie dotyka do niczego. Moment nieuwagi w czasie pracy pilarką może spowodować wplątanie części ubrania lub ciała w łańcuch.

• Pracując pilarką, należy zawsze trzymać ją oburącz, prawą ręką za uchwyt tylny, lewą za uchwyt przedni. Trzymanie pilarki z odwróconym ustawieniem rąk zwiększa ryzyko obrażeń ciała i nie nigdy nie należy go stosować.

• Podkrzesywarkę należy trzymać wyłącznie za uchwyt o izolowanej powierzchni, ponieważ łańcuch pilarki może podczas pracy naruszyć ukryte przewody lub własny przewód. W przypadku kontaktu łańcucha pilarki z przewodem pod napięciem nieosłonięte na metalowych częściach podkrzesywarki może także pojawić się napięcie, co może skutkować porażeniem operatora prądem.

• Stosować środki ochrony oczu Zalecany jest również sprzęt ochrony osobistej dla głowy, rak, nóg i stóp. Odpowiednia odzież ochronna zmniejszy ryzyko obrażeń od latających odłamków lub na skutek przypadkowego kontaktu z łańcuchem.

• Nie obsługiwać pilarki na drzewie, drabinie, dachu lub niestabilnej platformie. Obsługa pilarki w ten sposób może skutkować poważnymi obrażeniami ciała.

• Zawsze należy utrzymywać odpowiedni odstęp pomiędzy stopami i pracować pilarką tylko na stabilnym, bezpiecznym i płaskim podłożu. Śliskie lub niestabilne podłoża, takie jak drabiny mogą spowodować utratę równowagi i kontroli nad pilarką.

• W czasie cięcia naprężonego konaru należy uważać na odbicie. Uwolnienie napięcia w włóknach drewna może doprowadzić do odbicia i uderzenia operatora i/lub utraty kontroli nad pilarką.

• Należy zachować szczególną ostrożność w czasie cięcia krzewów i młodych drzew. Cienki materiał może zostać pochwycony przez łańcuch piły i pociągnięty w stronę operatora lub spowodować utratę równowagi.

• Postępować zgodnie z instrukcjami dotyczącymi smarowania, napinania łańcucha oraz wymiany prowadnicy i łańcucha. Niewłaściwie napięty lub nasmarowany łańcuch może się urwać lub zwiększyć ryzyko wystąpienia odbicia.

• W czasie przenoszenia trzymać wyłączoną pilarkę za uchwyt, tak aby łańcuch znajdował się z dala od ciała. Podczas przewożenia lub przechowywania pilarki należy pamiętać o założeniu osłony prowadnicy. Odpowiednie obchodzenie się z pilarką zmniejsza ryzyko dotknięcia do wirującego łańcucha.

• Ciąć tylko drewno. Nie używać pilarki do celów niezgodnych z jej przeznaczeniem. Nie używać pilarki do cięcia tworzyw sztucznych, kamienia lub niedrewnianych materiałów budowlanych. Stosowanie pilarki do działań innych niż te, do których została przeznaczona, może doprowadzić do sytuacji niebezpiecznych.

• Utrzymywać uchwyty w stanie suchym, czystym i wolnym od smaru i oleju. Uchwyty pokryte smarem lub olejem są śliskie i mogą spowodować utratę kontroli.

• Nie podejmować próby ścinki drzewa, aż do momentu zrozumienia powiązanego z tym ryzyka oraz sposobów na jego unikanie. Podczas ścinki drzewa operator lub osoby postronne mogą odnieść poważne obrażenia.

• Ta podkrzesywarka nie jest przeznaczona do ścinki drzew.Stosowanie podkrzesywarki do prac innych niż te, do których została przeznaczona, może doprowadzić do odniesienia poważnych obrażeń przez operatora lub osoby postronne.

• Stanowczo zalecamy, aby początkujący użytkownicy najpierw przećwiczyli cięcie kłód na koźle lub łożu. Przyczyny i zabezpieczanie przed odbiciem Odbicie może nastąpić, gdy wierzchołek prowadnicy dotknie do jakiegoś przedmiotu lub gdy szczelina w drewnie zamyka się i powoduje zakleszczanie łańcucha. Dotknięcie wierzchołkiem do jakiegoś przedmiotu może spowodować odrzucenie w górę i w tył, w kierunku operatora. Zakleszczenie łańcucha pilarki na górnym odcinku prowadnicy może spowodować nagłe pchnięcie prowadnicy do tyłu w stronę operatora. Każda z tych reakcji może spowodować, że stracisz kontrolę nad pilarką, co może doprowadzić do poważnych obrażeń. Podczas pracy nie należy polegać wyłącznie na systemach bezpieczeństwa pilarki łańcuchowej. Jako operator pilarki musi podjąć kilka kroków, aby praca z pilarką nie zakończyła się wypadkiem lub obrażeniami. Odbicie jest efektem złego używania narzędzia i/lub niewłaściwych procedur obsługi lub warunków i można go uniknąć, stosując się do poniższych zaleceń.

• Należy utrzymywać pewny chwyt, z kciukami i palcami oplatającymi uchwyty pilarki, z oboma rękami na niej i ustawić ciało i ramię tak, aby być w stanie przeciwstawić się siłom odbicia. Siły odbicia mogą być kontrolowane przez operatora w przypadku stosowania odpowiednich środków ostrożności. Nie zdejmować dłoni z uchwytów pilarki.

• Nigdy nie sięgać za daleko i nie ciąć powyżej wysokości ramion. Dzięki temu uniknie się przypadkowego dotknięcia wierzchołkiem

707 - 008 - 06.04.2021

437prowadnicy i zapewni lepszą kontrolę nad pilarką w nieoczekiwanych sytuacjach.

• Stosować tylko określone przez producenta zamienne prowadnice i podkrzesywarki. Niewłaściwe prowadnice i podkrzesywarki mogą doprowadzić do zerwania łańcucha i/lub odbicia.

• Przestrzegać zasad producenta, dotyczących ostrzenia i konserwacji prowadnicy i łańcucha pilarki. Zmniejszanie wysokości ogranicznika zagłębienia może doprowadzić do zwiększonego odbicia. Ogólne ostrzeżenia dotyczące bezpieczeństwa okrzesywarki na wysięgniku Postępować zgodnie ze wszystkimi instrukcjami podczas usuwania zakleszczonego materiału, przechowywania lub serwisowania okrzesywarki na wysięgniku. Upewnić się, że przełącznik jest wyłączony i że akumulator został wyjęty. Nieoczekiwane uruchomienie okrzesywarki na wysięgniku podczas usuwania zakleszczonego materiału lub serwisowania może spowodować poważne obrażenia ciała. Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Podczas używania produktu należy zawsze mieć na sobie zatwierdzone środki ochrony osobistej. Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.

• Stosować kask, jeśli istnieje zagrożenie spadającymi obiektami.

• Stosować atestowane środki ochrony słuchu.

• Stosować atestowane środki ochrony oczu. Podczas używania maski ochronnej twarzy należy mieć na sobie także zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uważane są takie, które są zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE.

• W razie potrzeby, na przykład podczas mocowania, sprawdzania lub czyszczenia osprzętu tnącego, stosować rękawice ochronne.

• Nosić buty ochronne lub buty z antypoślizgowymi podeszwami.

• Używać spodni z wkładką zabezpieczającą.

• Nosić odzież wykonaną z mocnego materiału. Nosić odzież z długimi nogawkami i długimi rękawami, wykonaną z mocnego materiału. Luźne części odzieży mogą zahaczyć o krzewy lub gałęzie. Nie nosić biżuterii, krótkich spodni, sandałów ani nie pracować na boso. Utrzymywać włosy w sposób bezpieczny powyżej poziomu barków.

• Zawsze mieć pod ręką apteczkę pierwszej pomocy. Zespoły zabezpieczające na urządzeniu OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. 438 707 - 008 - 06.04.2021W tym rozdziale opisano funkcje bezpieczeństwa produktu, jego przeznaczenie oraz sposób przeprowadzania czynności kontrolnych i konserwacji, aby zapewnić jego poprawne działanie. Patrz wskazówki pod nagłówkiem Przegląd produktu na stronie 432 , aby sprawdzić rozmieszczenie poszczególnych elementów w Twoim urządzeniu. Jeżeli urządzenie nie jest prawidłowo konserwowane i nie jest poddawane profesjonalnie wykonywanym naprawom i/lub obsłudze technicznej, skraca się jego żywotność i zwiększa ryzyko wypadu. Aby uzyskać dodatkowe informacje, należy skontaktować się z najbliższym punktem serwisowym. OSTRZEŻENIE: Nie wolno używać produktu, którego elementy zabezpieczające są uszkodzone. Elementy zabezpieczające produktu należy kontrolować i konserwować zgodnie z opisem w niniejszym rozdziale. Jeżeli Twój produkt nie spełnia któregokolwiek z warunków kontrolnych, skontaktuj się z przedstawicielem serwisu w celu dokonania naprawy. UWAGA: Wszelkie czynności obsługowe i naprawy maszyny wymagają specjalnego przeszkolenia. Szczególnie dotyczy to elementów zabezpieczających urządzenia. Jeżeli maszyna nie spełnia jakiegokolwiek z niżej wymienionych warunków kontrolnych, należy ją oddać do warsztatu obsługi technicznej. Kupując nasze produkty zyskujesz także gwarancję profesjonalnej obsługi i napraw. Jeżeli w miejscu zakupu nie jest prowadzona obsługa serwisowa, zapytaj o adres najbliższego warsztatu obsługi technicznej. Sprawdzanie klawiatury

1. Wcisnąć i przytrzymać przycisk start/stop (A).

a) Produkt jest włączony, gdy świeci się kontrolka LED. b) Produkt jest wyłączony, gdy kontrolka LED nie świeci.

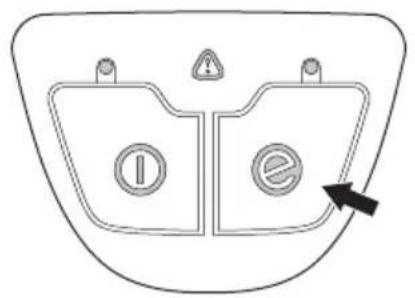

2. Informacje na temat funkcji przycisku SavE (B), patrz

Uruchamianie funkcji SavE na stronie 446

Rozwiązywanie problemów na stronie 453

jeśli włączy się lub miga wskaźnik ostrzegawczy (C). Sprawdzanie blokady manetki gazu Blokada manetki gazu zapobiega przypadkowemu naciśnięciu. Po zwolnieniu uchwytu blokada i manetka gazu powrócą do swoich pozycji wyjściowych.

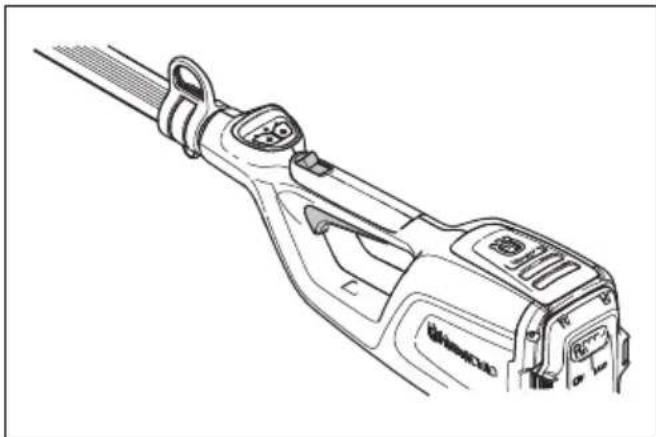

1. Sprawdzić, czy manetka gazu jest zablokowana, gdy

jej blokada znajduje się w położeniu początkowym.

2. Pociągnąć i zwolnić blokadę, a następnie upewnić

się, że powraca do położenia początkowego.

707 - 008 - 06.04.2021

4393. Sprawdzić, czy manetka gazu i jej blokada poruszają się płynnie i czy sprężyna powrotna działa prawidłowo.

4. Uruchomić produkt, patrz

Uruchamianie produktu na stronie 445

5. Włączyć pełne obroty.

6. Zwolnić manetkę gazu i sprawdzić, czy osprzęt tnący

całkowicie się zatrzymał. Instrukcje dotyczące bezpieczeństwa osprzętu tnącego OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

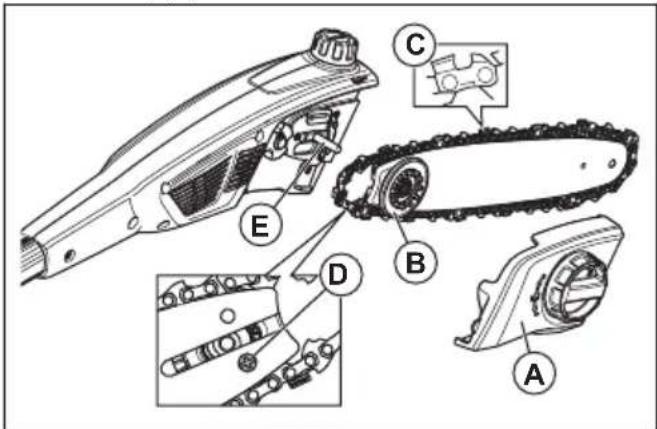

• Należy korzystać wyłącznie z zatwierdzonych zestawów prowadnicy/łańcucha pilarki oraz sprzętu do ostrzenia. Aby uzyskać odpowiednie instrukcje — patrz Przegląd na stronie 446

• W trakcie użytkowania lub konserwacji łańcucha pilarki należy korzystać z rękawic ochronnych. Łańcuch pilarki, który się nie porusza, może również spowodować obrażenia.

• Dbać o właściwe naostrzenie zębów tnących. Przestrzegaj naszych instrukcji i używaj zalecanego prowadnika pilnika. Uszkodzony lub nieprawidłowo naostrzony łańcuch pilarki zwiększa ryzyko wypadków.

• Utrzymuj prawidłowe ustawienie regulatora wysokości. Przestrzegaj naszych instrukcji i używaj zalecanego ustawienia regulatora wysokości. Użycie zbyt dużego szablonu do ograniczników zagłębienia zwiększa ryzyko odbicia.

• Dopilnować, aby łańcuch został prawidłowo naprężony. Jeśli łańcuch pilarki nie jest dociśnięty do prowadnicy, może się z niej wypiąć. Nieprawidłowe naprężenie łańcucha pilarki zwiększa zużycie prowadnicy, łańcucha pilarki i zębatki napędowej łańcucha. Patrz Akcesoria na stronie 456

• Regularnie wykonywać czynności konserwacyjne osprzętu tnącego i dbać o jego prawidłowe nasmarowanie. Jeśli łańcuch pilarki nie jest prawidłowo nasmarowany, zwiększa się ryzyko zużycia prowadnicy, łańcucha pilarki i zębatki napędowej łańcucha. Instrukcje bezpieczeństwa dotyczące obsługi OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia i przestrzegać ich.

• Należy dopilnować, aby podczas pracy żadne osoby postronne ani zwierzęta nie znajdowały się w odległości mniejszej niż 15 m. Jeśli w tym samym miejscu pracuje kilku użytkowników, bezpieczna odległość między nimi powinna wynosić przynajmniej 15 m. W przeciwnym razie występuje ryzyko poważnych obrażeń. W przypadku zbliżenia się osób trzecich natychmiast wyłączyć urządzenie. Nigdy nie obracaj produktu gwałtownie, nie

707 - 008 - 06.04.2021upewniwszy się, że nikt nie znajduje się z tyłu w

• Produktu nie wolno nigdy używać podczas złej pogody, na przykład we mgle, w deszczu, przy silnym wietrze, w intensywnym zimnie itp. Bardzo wysokie temperatury atmosferyczne mogą spowodować przegrzanie produktu. Praca w złej pogodzie jest męcząca i niesie ze sobą dodatkowe zagrożenia, np. oblodzenie gruntu czy nieprzewidywalny kierunek obalania drzew.

• Nigdy nie pozwalać dzieciom na użytkowanie lub przebywanie w pobliżu produktu. Ponieważ produkt można łatwo uruchomić, dzieci mogą być w stanie go włączyć, jeżeli nie będą pilnowane. Oznacza to ryzyko poważnych obrażeń. Dlatego należy odłączać akumulator, gdy produkt nie jest pod nadzorem.

• Dopilnować, aby ludzie, zwierzęta ani inne obiekty nie mogły zakłócić pracy urządzenia oraz aby nie weszły w kontakt z osprzętem tnącym ani luźnymi przedmiotami odrzucanymi przez osprzęt.

• Mając założone ochronniki słuchu należy zawsze być szczególnie uważnym na sygnały i zawołania ostrzegawcze. Ochronniki słuchu należy zdejmować zaraz po wyłączeniu maszyny.

• Nadmierne wibracje mogą spowodować uszkodzenia naczyń krwionośnych lub nerwów u osób mających problemy z krążeniem. W przypadku rozpoznania u siebie objawów, których przyczyną może być narażenie na nadmierne wibracje, należy zwrócić się do lekarza. Przykładami takich objawów są drętwienie, brak czucia, „łaskotanie”, „kłucie”, ból, całkowita lub częściowa utrata siły, zmiany koloru skóry lub naskórka. Objawy te występują zazwyczaj w palcach, dłoniach lub nadgarstkach.

• W żadnym wypadku nie wolno używać osprzętu tnącego bez zamontowanej, zatwierdzonej osłony. Stosowanie niewłaściwych lub uszkodzonych osłon może stać się przyczyną poważnych obrażeń.

• Przed rozpoczęciem wszelkich prac serwisowych należy zawsze wyłączyć urządzenie, wyjąć akumulator i upewnić się, że osprzęt tnący zatrzymał się całkowicie. Nieprzestrzeganie instrukcji ostrzenia łańcucha prowadzi do znacznego zwiększenia ryzyka odbicia.

• Jeżeli znajdziesz się w sytuacji, w której nie jesteś pewny prawidłowości dalszego sposobu postępowania, zasięgnij porady eksperta. Zwróć się do swojego dealera lub warsztatu obsługi technicznej. Nie podejmuj się pracy, gdy uważasz, że nie masz wystarczających kwalifikacji.

• Nie podejmuj się pracy, gdy uważasz, że nie masz wystarczających kwalifikacji.

• Nigdy nie używać urządzenia, odczuwając zmęczenie bądź znajdując się pod wpływem alkoholu lub leków, które mogą wpływać ujemnie na wzrok, zdolność oceny sytuacji lub panowanie nad wykonywanymi ruchami.

• Produkt może zostać gwałtownie odrzucony w bok, gdy wierzchołek prowadnicy natrafi na przedmiot trwale związany z podłożem. Zjawisko to nazywa się odbiciem. Odbicie może być wystarczająco silne, aby spowodować odrzucenie produktu lub operatora i utratę kontroli nad urządzeniem. Unikać cięcia wierzchołkiem prowadnicy.

• Nigdy nie używać produktu, jeśli nie ma możliwości wezwania pomocy w razie wypadku.

• Utrzymywać dobrą równowagę i upewnić się, że stopy mają mocne oparcie. Upewnić się, że można poruszać się i stać bezpiecznie. Przy poruszaniu się po powierzchni roboczej należy uważać na ewentualne przeszkody (korzenie, głazy, gałęzie, doły, rowy itp.). Szczególną ostrożność należy zachować podczas pracy na pochyłym terenie.

• Zawsze sprawdzać miejsce pracy. Usunąć wszystkie porozrzucane przedmioty, jak kamienie, szkło, gwoździe, druty, sznurki i inne, które mogą zostać odrzucone przez maszynę lub zaplątać się na osprzęcie tnącym.

• Zachować szczególną ostrożność podczas cięcia naprężonych drzew. Naprężone drzewo może zarówno przed, jak i po przecięciu sprężynować powracając do swojego normalnego położenia. W razie nieprawidłowego ustawienia się przy drzewie lub niewłaściwego umiejscowienia rzazu drzewo może uderzyć w operatora lub w produkt, w wyniku czego można stracić kontrolę. Obie okoliczności mogą doprowadzić do poważnych obrażeń ciała.

• Utrzymuj dobrą równowagę i mocne oparcie dla stóp.

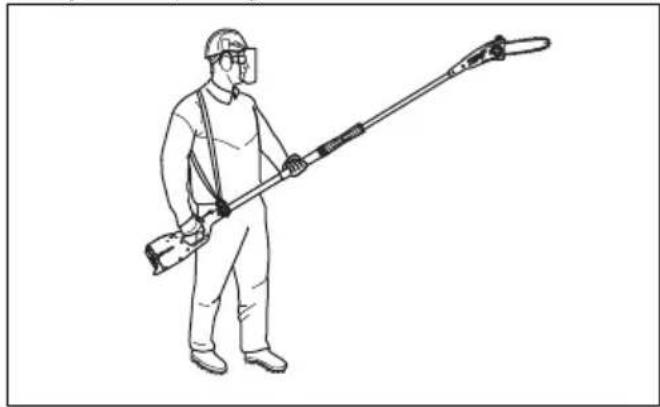

• Użyć szelek, aby podeprzeć produkt i ułatwić jego obsługę.

• Trzymaj zawsze maszynę dwoma rękoma. Trzymać maszynę po prawej stronie ciała.

• Przechodząc na inne miejsce pracy, należy wyłączyć produkt. Podczas przemieszczania się na dłuższych odcinkach bądź w czasie transportu, należy używać osłony transportowej.

• Nigdy nie pozostawiać produktu z włączonym silnikiem bez nadzoru.

• Jeśli produkt ma być używany w temperaturze poniżej -10°, należy przedtem przez co najmniej 24 godziny przechowywać go w ogrzewanym miejscu.

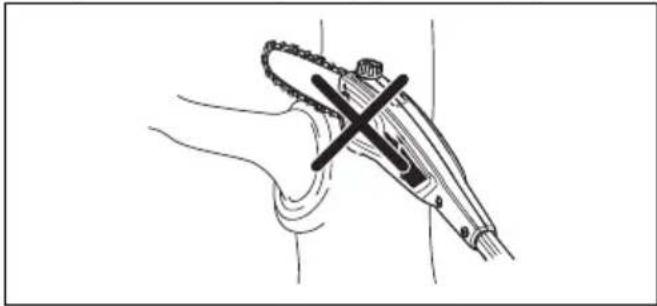

• Nigdy nie należy stać bezpośrednio pod przycinaną gałęzią. Może to doprowadzić do poważnych, a nawet śmiertelnych obrażeń ciała.

707 - 008 - 06.04.2021

441• Przestrzegać obowiązujących przepisów bezpieczeństwa dotyczących pracy w pobliżu napowietrznych linii energetycznych.

• Niniejszy produkt nie ma izolacji elektrycznej. Konsekwencją dotknięcia lub przybliżenia produktu do przewodów znajdujących się pod napięciem może być śmierć operatora lub poważne obrażenia. Porażenie prądem może nastąpić na odległość, w wyniku powstania łuku elektrycznego, nawet bez dotknięcia do przedmiotu znajdującego się pod napięciem. Im wyższe napięcie, tym większa strefa zagrożenia. Także gałęzie i inne przedmioty mogą przewodzić elektryczność, szczególnie gdy są mokre. Zawsze należy zachować odstęp wynoszący co najmniej 10 m między produktem a przewodami znajdującymi się pod napięciem lub przedmiotami, które się z nimi stykają. W przypadku konieczności wykonania pracy w bliższej odległości należy skontaktować się z dyspozytornią danej elektrowni, aby uzyskać potwierdzenie, że prąd zostanie wyłączony przed przystąpieniem do pracy.

• Niewłaściwy lub uszkodzony osprzęt tnący zwiększa ryzyko wypadku. Zasady bezpieczeństwa związane z akumulatorem OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Zalecany akumulator to BLi10. Akumulatory są zabezpieczone szyfrem programowym.

• Jako źródła zasilania do powiązanych produktów BLi10 należy używać wyłącznie akumulatorów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

• Ryzyko porażenia prądem. Nie zwierać zacisków akumulatora kluczami, śrubami ani innymi metalowymi przedmiotami. Może to spowodować zwarcie akumulatora.

• Nie należy używać akumulatorów, których nie można ładować.

• Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.

• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może spowodować oparzenia i/lub oparzenia chemiczne.

• Akumulator należy chronić przed deszczem i wodą.

• Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.

• Nie próbować rozbierać ani rozbijać akumulatora.

• Nie należy pozwalać na wejście kwasu akumulatorowego w kontakt ze skórą. Kwas akumulatorowy powoduje obrażenia skóry, korozję i oparzenia. W przypadku dostania się kwasu akumulatorowego do oka nie trzeć oczu, tylko płukać je wodą przez przynajmniej 15 min. Jeśli kwas akumulatorowy wejdzie w kontakt ze skórą, należy oczyścić skórę dużą ilością wody z mydłem. Uzyskać pomoc medyczną.

• Akumulator można użytkować w zakresie temperatur od -10°C do 40°C.

• Do czyszczenia akumulatora i ładowarki nie należy używać wody. Patrz Czyszczenie produktu, akumulatora i ładowarki na stronie 452

• Nie należy używać wadliwego ani uszkodzonego akumulatora.

• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, śruby czy biżuteria.

• Przechowywać akumulator z dala od dzieci. Zasady bezpieczeństwa w czasie obsługi ładowarki OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nieprzestrzeganie zasad bezpieczeństwa stwarza ryzyko porażenia prądem lub wystąpienia zwarcia.

• Nie używać innych ładowarek do akumulatorów niż te dostarczone dla danego produktu. Do ładowania akumulatora BLi10 zaleca się użycie ładowarki QC80.

• Nie należy podejmować prób rozmontowania ładowarki.

• Nie należy używać wadliwej lub uszkodzonej ładowarki do akumulatora.

• Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć za przewód.

• Należy chronić wszystkie przewody i przedłużacze przed działaniem wody, olejów oraz przedmiotów o ostrych krawędziach. Uważać także, aby przewód nie został zakleszczony między obiektami np. drzwiami, furtkami lub innymi.

• Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Upewnić się, że ładowarka nie jest przykryta. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

• Należy ładować akumulator wyłącznie wewnątrz budynku, w miejscu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie należy ładować akumulatora na zewnątrz pomieszczeń. Nie ładować akumulatora w wilgotnym otoczeniu.

• Ładowarkę można użytkować w zakresie temperatur od 5°C do 40°C. Ładowarki należy używać w suchym, dobrze wentylowanym i wolnym od pyłów środowisku.

• Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki.

707 - 008 - 06.04.2021• Styków ładowarki nie należy zwierać metalowymi

przedmiotami, gdyż może to wywołać zwarcie.

• Należy używać zatwierdzonych gniazd głównych, które nie są uszkodzone. Upewnić się, że przewód ładowarki nie jest uszkodzony. Jeżeli używane są przedłużacze, upewnić się, że nie są one uszkodzone. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem prac konserwacyjnych produktu przeczytać następujące ostrzeżenia.

• Wyjąć akumulator przed rozpoczęciem prac konserwacyjnych, innych przeglądów lub montażu produktu.

• Użytkownikowi wolno wykonywać tylko te czynności konserwacyjne i serwisowe, które są wskazane w niniejszej instrukcji obsługi. W przypadku czynności konserwacyjnych i serwisowych o szerszym zakresie należy zwrócić się do autoryzowanego serwisu.

• Do czyszczenia akumulatora ani ładowarki nie należy używać wody. Silne detergenty mogą spowodować uszkodzenie tworzywa sztucznego.

• Zaniechanie czynności konserwacyjnych skróci cykl życia produktu i zwiększy ryzyko wypadków.

• Dla wszystkich prac serwisowych i naprawczych, zwłaszcza dla urządzeń zabezpieczających na produkcie, konieczne jest specjalne przeszkolenie. Jeśli nie wszystkie opisane w niniejszej instrukcji obsługi kontrole zakończą się pomyślnie po wykonaniu konserwacji, należy zwrócić się do autoryzowanego serwisu. Gwarantujemy profesjonalne naprawy i serwisowanie produktu.

• Używaj wyłącznie oryginalnych części zamiennych. Montaż Wstęp OSTRZEŻENIE: Przed zmontowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Montaż wałka

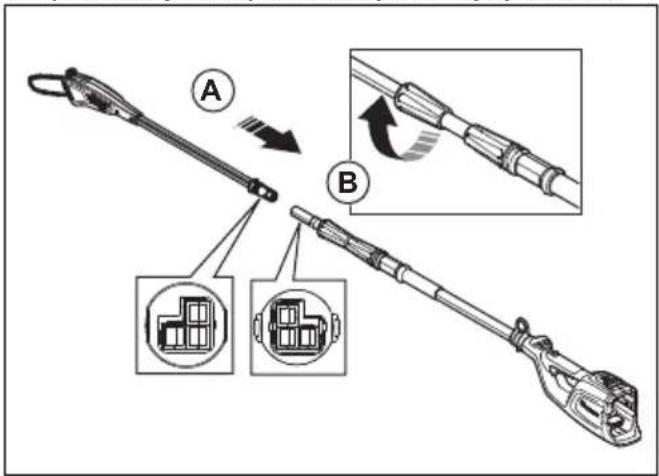

1. Upewnić się, że wtyczki elektryczne są wyrównane.

2. Dobrze połączyć ze sobą końce wału (A).

3. Dokręcić uchwyt skręcany na wale (B) po stronie

głowicy pilarki. Aby wyregulować długość wałka

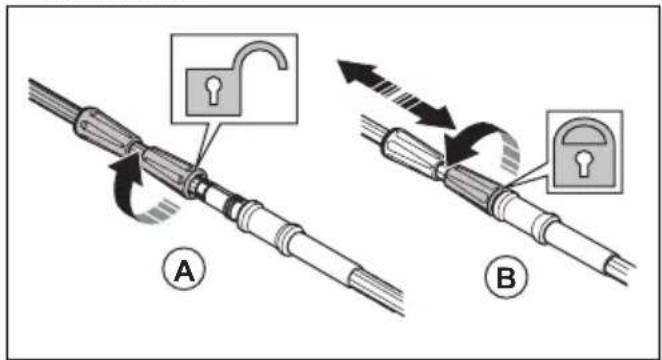

1. Odkręcić uchwyt skręcany na wale (A) po obudowy

2. Wyregulować wał na odpowiednią długość.

3. Dokręcić uchwyt skręcany (B).

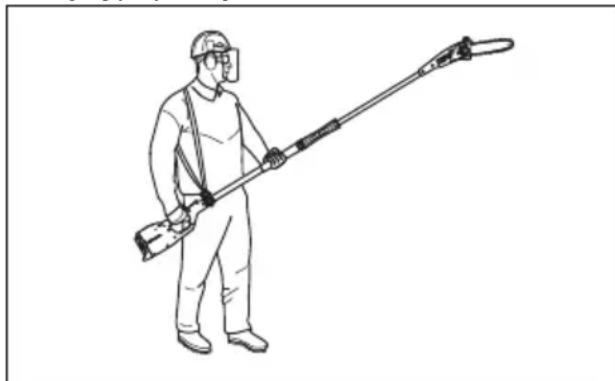

Regulacja szelek Podczas korzystania z produktu należy zawsze używać szelek. Szelki zapewniają maksymalną kontrolę podczas działania produktu. Szelki zapobiegają zmęczeniu rąk i kręgosłupa.

2. Przyczepić produkt do haka znajdującego się przy

707 - 008 - 06.04.2021 4433. Wyregulować długość szelek, tak aby hak do

zawieszania maszyny znajdował się mniej-więcej na wysokości prawego biodra. Przeznaczenie Wykonanie kontroli funkcjonalnej przed użyciem produktu

1. Sprawdzić wlot powietrza pod kątem zabrudzeń i

uszkodzeń. Za pomocą szczotki oczyścić z trawy i liści.

2. Upewnić się, że produkt działa prawidłowo.

3. Dokręcić wszystkie nakrętki i śruby.

4. Upewnić się, że głowica pilarki jest dobrze

5. Sprawdzić głowicę pilarki pod kątem uszkodzeń, na

przykład pęknięć. Jeśli głowica pilarki jest uszkodzona, wymień ją.

6. Upewnić się, że pokrywy nie są uszkodzone i że są

prawidłowo zamocowane. Podłączanie ładowarki

1. Ładowarkę należy podłączyć do źródła zasilania o

napięciu i częstotliwości zgodnymi z tabliczką znamionową.

2. Włożyć wtyczkę do gniazdka elektrycznego z

uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono. Uwaga: Akumulator nie ładuje się, jeżeli jego temperatura przekracza 50°C. Jeśli temperatura przekracza 50°C, ładowarka czeka na ostygnięcie akumulatora przed jego naładowaniem. Podłączanie akumulatora do ładowarki Uwaga: Akumulator należy naładować przed pierwszym użyciem. Nowy akumulator jest naładowany jedynie w 30%.

1. Sprawdzić, czy akumulator jest suchy.

2. Akumulator należy podłączyć do ładowarki.

3. Sprawdzić, czy zielony wskaźnik ładowania na

ładowarce zaświeci się. Oznacza to, że akumulator jest podłączony do ładowarki.

4. Akumulator jest całkowicie naładowany, gdy włączą

się wszystkie diody LED (A). BLi

5. Aby odłączyć ładowarkę od gniazdka elektrycznego,

wyciągnąć wtyczkę. Nie ciągnąć za przewód.

6. Akumulator należy wyjąć z ładowarki.

Uwaga: Aby uzyskać więcej informacji, należy zapoznać się z instrukcjami obsługi akumulatora i ładowarki. Podłączanie akumulatora do produktu OSTRZEŻENIE: Należy używać wyłącznie oryginalnych akumulatorów Husqvarna w urządzeniu.

1. Należy sprawdzić, czy akumulator jest w pełni

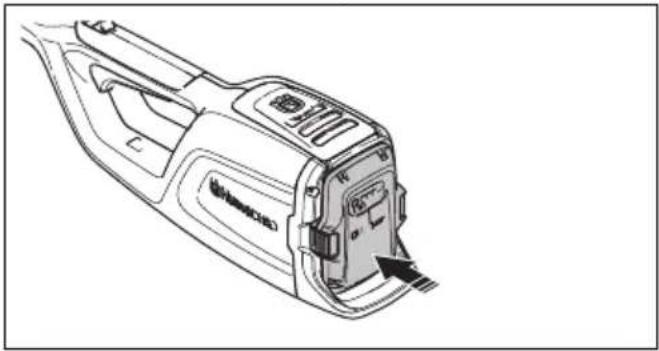

naładowany. 444 707 - 008 - 06.04.20212. Włożyć akumulator do uchwytu akumulatora produktu. Akumulator musi łatwo wchodzić w uchwyt. Jeżeli tak się nie dzieje, oznacza to, że nie został prawidłowo włożony.

3. Popchnąć dolną część akumulatora i wcisnąć go

całkowicie do uchwytu baterii. Po usłyszeniu kliknięcia akumulator zablokuje się na miejscu.

4. Upewnić się, że zatrzaski zamknęły się prawidłowo.

Uruchamianie produktu

1. Nacisnąć i przytrzymać przycisk start/stop do

momentu zapalenia się zielonej diody LED.

2. Pociągnąć blokadę manetki gazu do tyłu i

przytrzymać manetkę. Cięcie gałęzi OSTRZEŻENIE: Podczas pracy w pobliżu napowietrznych linii energetycznych należy zachować szczególną ostrożność. Należy pamiętać, że spadające gałęzie mogą spowodować zwarcie.

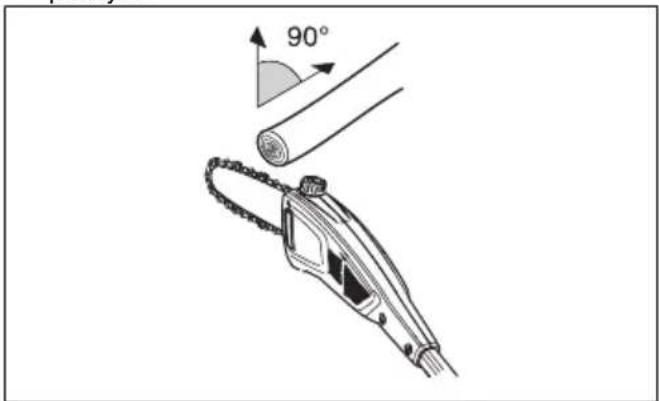

• Przyjąć odpowiednią postawę w stosunku do gałęzi, aby ciąć ją — jeżeli to możliwe — pod kątem prostym.

• Duże gałęzie obcinaj po kawałku, aby móc lepiej kontrolować ich spadanie. Należy również zwrócić uwagę na fakt, że spadające gałęzie po uderzeniu w podłoże mogą odbić się w kierunku użytkownika.

• Nigdy nie obcinać w miejscu przynasadowego zgrubienia gałęzi, ponieważ ma to wpływ na gojenie się uszkodzeń i zwiększa ryzyko ataku grzybów.

• W celu zapewnienia podparcia podczas cięcia należy użyć ogranicznika w podstawie głowicy tnącej. Pozwoli to zapobiec odbiciu osprzętu tnącego.

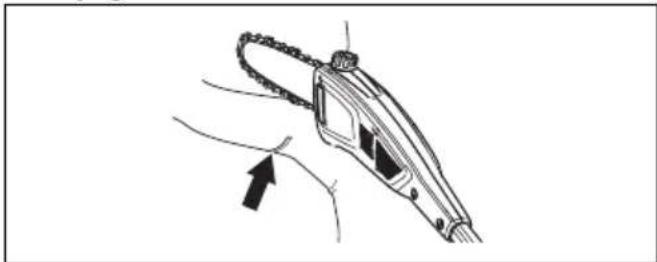

• Przed obcięciem gałęzi podetnij ją lekko od spodu. W ten sposób unikniesz uszkodzeń kory drzewa, które mogą być przyczyną trudnych do zagojenia i trwałych uszkodzeń drzewa. Rzaz nie powinien być grubszy niż ⅓ grubości gałęzi, aby pilarka się nie zakleszczyła. Osprzęt tnący należy zawsze wyjmować z rzazu w gałęzi, gdy łańcuch się obraca, gdyż zapobiega to zakleszczeniu się osprzętu tnącego w rzazie.

• Zadbaj o to, aby mieć stabilną postawę przy pracy i aby nie przeszkadzały ci gałęzie, kamienie ani drzewa.

707 - 008 - 06.04.2021

445OSTRZEŻENIE: Nigdy nie włączać manetki gazu, nie mając pełnej kontroli nad osprzętem tnącym. Uruchamianie funkcji SavE Ten produkt jest wyposażony w funkcję SavE. Funkcja SaveE zapewnia najdłuższy czas pracy na akumulatorze.

1. Nacisnąć przycisk SavE. Po włączeniu funkcji

zaświeci się dioda LED.

2. Ponowne naciśnięcie przycisku SavE wyłączy

funkcję. Wyłączanie produktu

1. Zwolnić włącznik zasilania.

2. Nacisnąć przycisk STOP, a następnie zgaśnie

3. Wyjąć akumulator z produktu. Należy nacisnąć 2

przyciski zwalniające i wyciągnąć akumulator. Przegląd Wstęp OSTRZEŻENIE: Przed przystąpieniem do konserwacji produktu zapoznać się z rozdziałem dotyczącym bezpieczeństwa. OSTRZEŻENIE: Przed przystąpieniem do konserwacji produktu wyjąć akumulator. Plan konserwacji OSTRZEŻENIE: Wyjąć akumulator przed przystąpieniem do konserwacji. Poniżej znajduje się lista czynności konserwacyjnych, które należy wykonywać przy urządzeniu. Szczegółowe informacje można znaleźć w rozdziale poświęconym konserwacji. Przegląd Codziennie Co tydzień Co miesiąc Oczyścić zewnętrzne części produktu za po- mocą suchej szmatki. Nie należy stosować wody.

Upewnić się, że przyciski start/stop działają poprawnie i są sprawne.

Sprawdzić, czy włącznik zasilania i jego blo- kada działają prawidłowo pod względem bez- pieczeństwa.

Upewnić się, że wszystkie elementy sterują- ce działają i nie są uszkodzone.

Uchwyty powinny być czyste i suche. Upew- nić się, że na uchwytach nie ma oleju ani smaru.

Upewnić się, że osłona łańcucha piły nie jest uszkodzona. Wymienić osłonę łańcucha piły, jeśli jest uszkodzona.

446 707 - 008 - 06.04.2021Przegląd Codziennie Co tydzień Co miesiąc Upewnić się, że wszystkie śruby i nakrętki są dokręcone.

Wyczyścić korek zbiornika oleju X Sprawdzić, czy działają przyciski uwalniające akumulator oraz czy blokują go na miejscu w produkcie.

Sprawdzić, czy ładowarka nie jest uszkodzo- na i działa prawidłowo.

Sprawdzić, czy akumulator nie jest uszko- dzony.

Należy sprawdzić, czy akumulator jest nała- dowany.

Upewnić się, że ładowarka nie jest uszko- dzona.

Sprawdzić stan wszystkich przewodów, połą- czeń i złączy. Upewnić się, że nie są brudne ani uszkodzone.

Wyczyścić osłonę łańcucha piły. X Sprawdzić połączenia pomiędzy akumulato- rem a urządzeniem. Sprawdzić połączenie pomiędzy akumulatorem a ładowarką.

Upewnić się, że głowica tnąca nie jest uszko- dzona. Jeśli głowica pilarki jest uszkodzona, wymień ją. Wszystkie czynności serwisowe związane z głowicą tnącą muszą być wykonywane przez autoryzowanego dealera Husqvarna Sprawdzić zużycie zębatki napędowej łańcu- cha. Wymieniać zębatkę napędową łańcucha po okresie ok. 100 godz. pracy lub częściej w razie potrzeby. Kontrola osprzętu tnącego

1. Upewnić się, że nie ma pęknięć w nitach i łączach,

oraz że żadne nity nie są poluzowane. Wymienić w razie potrzeby.

2. Upewnić się, że łańcuch łatwo się zgina. Wymienić

łańcuch, jeśli jest sztywny.

3. Porównać łańcuch pilarki z nowym łańcuchem, aby

sprawdzić, czy nity i ogniwa nie są zużyte.

4. Wymienić łańcuch piły, gdy najdłuższa część zęba

tnącego jest krótsza niż 4 mm/0,16 cala. Wymienić łańcuch piły w przypadku pęknięcia zębów tnących. Wymiana prowadnicy

707 - 008 - 06.04.2021 4471. Obrócić pokrętło blokujące w lewo i zdjąć pokrywęochronną (A).

2. Zdjąć prowadnicę z zamontowanym łańcuchem piły.3. Zdjąć łańcuch piły z prowadnicy.4. Wykręcić śrubę (D) i zdjąć zębatkę. Trzymaćzębatkę w pobliżu.5. Przykręcić zębatkę śrubą (D) do nowej prowadnicy.6. Włożyć łańcuch piły w rowek prowadnicy.7. Zamontować prowadnicę i zębatkę (B) na sworzniuprowadnicy (E).8. Założyć łańcuch piły wokół zębatki napędowej.Upewnić się, że zęby tnące są skierowane wkierunku przeciwnym do zębatki napędowej (C).9. Zamontować pokrywę ochronną (A) i przekręcićpokrętło blokujące w prawo.10. Naciągnąć łańcuch pilarki. Instrukcje, patrz Regulacja napięcia łańcucha piły na stronie 451

Wymiana łańcucha piły

1. Obrócić pokrętło blokujące w lewo i zdjąć pokrywęochronną (A).

2. Zdjąć prowadnicę z zamontowanym łańcuchem piły.3. Zdjąć łańcuch piły z prowadnicy.4. Włożyć nowy łańcuch piły w rowek prowadnicy.5. Zamontować prowadnicę i zębatkę (B) na sworzniuprowadnicy (E).6. Założyć łańcuch piły wokół zębatki napędowej.Upewnić się, że zęby tnące są skierowane wkierunku przeciwnym do zębatki napędowej (C).7. Zamontować pokrywę ochronną (A) i przekręcićpokrętło blokujące w prawo.8. Naciągnąć łańcuch pilarki. Instrukcje, patrz Regulacja napięcia łańcucha piły na stronie 451

Ostrzenie łańcucha piły Informacje na temat prowadnicy i łańcucha OSTRZEŻENIE: W trakcie konserwacji łańcucha należy używaćrękawic ochronnych. Łańcuch pilarki, którysię nie porusza, może również spowodowaćobrażenia.Wymienić zużytą lub uszkodzoną prowadnicę lubłańcuch na elementy zalecane przez Husqvarna. Jest tokonieczne, aby zachować funkcje bezpieczeństwaproduktu. Patrz Akcesoria na stronie 456 , aby zapoznaćsię z listą zalecanych zamiennych prowadnic orazłańcuchów.• Długość prowadnicy, cale/cm. Informacje o długościprowadnicy można zazwyczaj znaleźć na jej tylnymkońcu.• Ilość zębów na zębatce końcówki prowadnicy (T).• Podziałka łańcucha, cale. Końcówka prowadnicy izębatka napędowa łańcucha pilarki muszą byćdostosowane do odległości między ogniwamiprowadzącymi. PITCH =

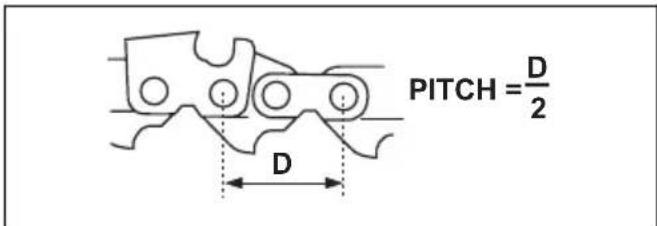

707 - 008 - 06.04.2021• Ilość ogniw prowadzących (szt.). Liczba ogniw

prowadzących zależy od typu prowadnicy.

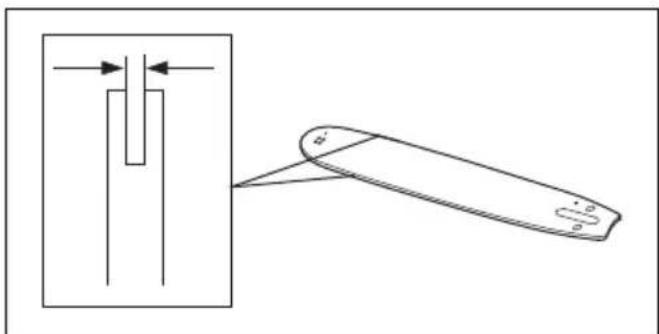

• Szerokość rowka prowadnicy, cale/mm. Szerokość rowka prowadnicy musi odpowiadać szerokości ogniw prowadzących.

• Otwór smarujący łańcucha i otwór napinacza łańcucha. Prowadnica musi być dopasowana do urządzenia.

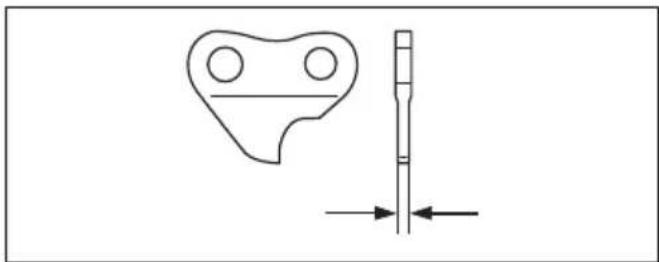

• Szerokość ogniwa prowadzącego, mm/cale. Informacje ogólne na temat ostrzenia zębów tnących Nie używać stępionego łańcucha piły. Jeżeli łańcuch piły jest stępiony, potrzeba więcej siły do przepchnięcia prowadnicy przez drewno. Jeżeli łańcuch piły jest bardzo stępiony, będzie spod niego wylatywał pył zamiast trocin. Ostry łańcuch łatwo wchodzi w drewno i wylatują spod niego duże i długie wióry. Na część tnącą łańcucha piły, czyli ogniwo tnące, składa się ząb tnący (A) oraz ogranicznik zagłębienia (B). Różnica wysokości między tymi dwoma elementami określa głębokość cięcia (ustawienie ogranicznika zagłębienia).

Podczas ostrzenia zębów tnących należy zwrócić uwagę na następujące kwestie:

• Kąt pozycji pilnika (kąt czołowy)

• Średnica pilnika okrągłego Trudno naostrzyć łańcuch tnący bez odpowiednich narzędzi. Użyć prowadnika pilnika Husqvarna. Pomoże on utrzymać maksymalną wydajność cięcia i minimalne ryzyko odbicia.

707 - 008 - 06.04.2021

449OSTRZEŻENIE: Siła odbicia zwiększa się znacząco w przypadku postępowania niezgodnego z instrukcjami ostrzenia. Uwaga: Informacje na temat ostrzenia łańcucha, patrz Ostrzenie zębów tnących na stronie 450

Ostrzenie zębów tnących

1. Użyć pilnika okrągłego i prowadnika pilnika, aby

naostrzyć ząb tnący. Uwaga: Patrz Akcesoria na stronie 456 , aby uzyskać informacje na temat pilnika i prowadnika zalecanych dla danej piły łańcuchowej przez firmę Husqvarna.

2. Ustawić prawidłowo prowadnik pilnika względem

przecinarki. Zapoznać się z instrukcją dostarczoną wraz z prowadnikiem pilnika.

3. Przesuwać pilnik od wewnętrznej strony zębów

tnących na zewnątrz. Zmniejszyć nacisk przy ruchu „do siebie”.

4. Usunąć materiał z jednej strony wszystkich zębów

5. Obrócić urządzenie i usunąć spiłowany materiał z

6. Sprawdzić, czy wszystkie zęby tnące są tej samej

długości. Ogólne informacje dotyczące ustawień ogranicznika zagłębienia Ustawienie ogranicznika zagłębienia (C) zmniejsza się podczas ostrzenia zęba tnącego (A). Aby zachować maksymalną wydajność cięcia, należy usunąć spiłowany materiał z ogranicznika zagłębienia (B) w celu uzyskania zalecanego ustawienia. Patrz Dane techniczne na stronie 455 , aby uzyskać instrukcje prawidłowego ustawienia ogranicznika zagłębienia łańcucha pilarki.

OSTRZEŻENIE: Zbyt duża szczelina ogranicznika zagłębienia zwiększa ryzyko odbić! Regulacja ustawienia ogranicznika zagłębienia Przed regulacją ogranicznika zagłębienia lub ostrzeniem zębów tnących, patrz Informacje ogólne na temat ostrzenia zębów tnących na stronie 449 , aby uzyskać instrukcje. Zalecamy regulację ogranicznika zagłębienia co trzy użycia przy okazji ostrzenia zębów tnących. Zalecamy używanie naszego prowadnika pilnika z szablonem do ograniczników, by zapewnić prawidłowy wymiar szczeliny łańcucha i prawidłowy kąt ogranicznika.

1. Aby wyregulować ogranicznik zagłębienia, należy

użyć płaskiego pilnika i szablonu do ograniczników zagłębienia. Należy korzystać wyłącznie z ogranicznika zagłębienia Husqvarna z szablonem do ograniczników, by zapewnić prawidłowy wymiar szczeliny łańcucha i prawidłowy kąt ogranicznika.

2. Umieścić szablon na łańcuchu.

Uwaga: Patrz zestaw szablonu ogranicznika zagłębienia, aby uzyskać więcej informacji na temat korzystania z narzędzia.

3. Użyć płaskiego pilnika, aby usunąć część

ogranicznika zagłębienia, wystającą przez szablon do ograniczników zagłębienia.

707 - 008 - 06.04.2021Regulacja napięcia łańcucha piły

OSTRZEŻENIE: Nieprawidłowe napięcie łańcucha piły może doprowadzić do jego obluzowania na prowadnicy, co grozi odniesieniem poważnych obrażeń lub śmiercią. Podczas używania piły jej łańcuch się wydłuża. Ważne jest, aby regularnie regulować napięcie łańcucha piły. Napięcie łańcucha piły należy sprawdzać przed rozpoczęciem pracy z produktem. Łańcuch piły należy napiąć jak najmocniej, ale musi istnieć możliwość swobodnego ręcznego przesuwania łańcucha piły. Uwaga: Nowy łańcuch piły ma okres docierania. W tym okresie należy częściej sprawdzać napięcie.

1. Obrócić pokrętło blokujące w lewo, aby odblokować

regulator napięcia łańcucha.

2. Obracać regulator napięcia łańcucha w prawo, aby

napiąć łańcuch. Łańcuch piły należy napiąć jak najmocniej. Musi on być naciągnięty na prowadnicę.

3. Sprawdzić, czy można łatwo przesuwać ręką

łańcuch po prowadnicy i czy ściśle do niej przylega.

4. Obrócić pokrętło blokujące w prawo, aby zablokować

regulator napięcia łańcucha. Smarowanie osprzętu tnącego OSTRZEŻENIE: Niewystarczające smarowanie osprzętu tnącego może spowodować pęknięcie łańcucha i być przyczyną poważnych obrażeń, nawet zagrażających życiu. OSTRZEŻENIE: Nie wolno stosować olejów przepracowanych! Przepracowany olej stwarza niebezpieczeństwo dla ludzi, produktu oraz dla środowiska. Olej do smarowania piły łańcuchowej

• Używać oleju o dobrej przyczepności do łańcucha piły. Olej do smarowania piły łańcuchowej musi zachowywać swoją lepkość w każdych warunkach pogodowych, na przykład podczas gorącego lata i mroźnej zimy.

• Użyć oleju do smarowania piły łańcuchowej Husqvarna w celu zapewnienia maksymalnego czasu eksploatacji łańcucha oraz ograniczenia negatywnego wpływu na środowisko. Jeśli olej Husqvarna do smarowania piły łańcuchowej nie jest dostępny, należy użyć standardowego oleju do pił łańcuchowych.

• W regionach, w których olej do smarowania pił łańcuchowych nie jest dostępny, należy stosować olej przekładniowy EP 90. Należy regularnie sprawdzać poziom oleju w zbiorniku oleju, aby zapobiec uszkodzeniu łańcucha piły i prowadnicy. Uzupełnianie oleju Uzupełnić olej do smarowania piły łańcuchowej po 1 godzinie pracy lub gdy akumulator jest rozładowany.

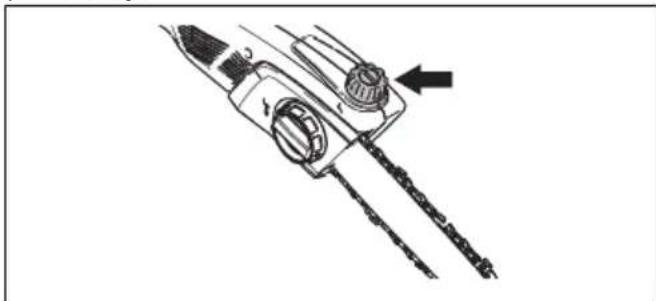

1. Odkręcić korek zbiornika oleju w górnej części

2. Napełnij zbiornik olejem do smarowania łańcucha

3. Przykręcić korek zbiornika oleju.

Sprawdzanie smarowania łańcucha tnącego

1. Uruchomić maszynę i pozwolić jej pracować przy 3/4

prędkości obrotowej. Skierować końcówkę prowadnicy na jasną powierzchnię w odległości ok. 20 cm (8 cali).

2. Po 1 minucie pracy na jasnej powierzchni pojawi się

3. Jeśli po upływie 1 minuty nie widać linii oleju,

oczyścić kanał oleju w prowadnicy. Oczyścić rowek w krawędzi prowadnicy.

4. Uruchomić maszynę i pozwolić jej pracować przy 3/4

prędkości obrotowej. Skierować końcówkę prowadnicy na jasną powierzchnię w odległości ok. 20 cm (8 cali).

707 - 008 - 06.04.2021

4515. Po 1 minucie pracy na jasnej powierzchni pojawi się linia oleju.

6. Jeśli po upływie 1 minuty nie widać linii oleju,

skontaktuj się z autoryzowanym dealerem. Sprawdzanie przyczyny braku smarowania

1. Sprawdzić, czy kanał olejowy prowadnicy nie jest

zatkany. W razie potrzeby oczyścić go.

2. Sprawdzić, czy kanał olejowy prowadnicy nie jest

zatkany. W razie potrzeby oczyścić go.

3. Sprawdzić, czy zębatka prowadnicy obraca się

swobodnie. Jeśli po wykonaniu w/w czynności układ smarowania łańcucha nadal nie funkcjonuje, należy zwrócić się do warsztatu obsługi technicznej. Sprawdzanie prowadnicy

1. Upewnić się, że kanał oleju nie jest zablokowany.

Oczyścić, jeśli jest to konieczne.

2. Sprawdzić, czy na krawędziach prowadnicy nie ma

zadziorów. Usunąć zadziory przy użyciu pilnika.

3. Oczyścić rowek w prowadnicy.

4. Sprawdzić rowek w prowadnicy pod kątem zużycia.

W razie potrzeby wymienić prowadnicę.

5. Sprawdzić, czy końcówka prowadnicy nie jest

nierówna lub bardzo zużyta.

6. Sprawdzić, czy zębatka końcówki prowadnicy łatwo

obraca się i czy otwór smarujący nie jest zatkany. W razie potrzeby oczyścić i nasmarować.

7. Codziennie obracać prowadnicę, aby przedłużyć

okres jej żywotności. Czyszczenie produktu, akumulatora i ładowarki

1. Po użyciu wyczyścić produkt za pomocą suchej

2. Wyczyścić akumulator i ładowarkę suchą szmatką.

Akumulator i zaciski należy utrzymywać w czystości.

707 - 008 - 06.04.20213. Przed użyciem upewnić się, że styki akumulatora i

ładowarka są czyste.

4. Wyczyść szczotką odpowietrznik zbiornika oleju.

5. Wyczyścić szczotką powierzchnię wewnętrzną

pokrywy ochronnej. Sprawdzanie akumulatora i ładowarki

1. Sprawdzić akumulator pod kątem uszkodzeń, na

2. Sprawdzić ładowarkę pod kątem uszkodzeń, na

3. Należy regularnie sprawdzać, czy przewód

połączeniowy ładowarki akumulatora nie jest uszkodzony ani popękany. Rozwiązywanie problemów Klawiatura Problem Możliwe usterki Możliwe rozwiązanie Miga zielona dioda LED uruchomienia. Niskie napięcie akumulatora. Naładować akumulator. Miga czerwona dioda LED usterki Przeciążenie. Osprzęt tnący jest zablokowany. Wyłączyć urządzenie. Wyjmij akumulator. Oczyścić os- przęt tnący z niepożądanego materiału. Polu- zować łańcuch. Nieprawidłowa temperatura. Pozwolić, aby urządzenie ostygło. Należy jednocześnie nacisnąć manetkę mo- cy i przycisk start. Zwolnić manetkę mocy i nacisnąć przycisk start. Produkt się nie uru- chamia. Zabrudzone złącza akumulatora. Wyczyścić złącza baterii strumieniem sprę- żonego powietrza lub miękkim pędzlem. Zapala się czerwona dioda LED usterki. Wymagany jest serwis produktu. Zwrócić się do punktu serwisowego. Akumulator Problem Możliwe usterki Możliwe rozwiązanie Miga zielona dioda LED. Niskie napięcie akumulatora. Naładować akumulator. Miga czerwona dioda LED uster-

Akumulator rozładowany. Naładować akumulator. Nieprawidłowa temperatura. Akumulator można użytkować w zakresie temperatur od -10°C do 40°C. Przepięcie. Akumulator należy wyjąć z ładowarki. Zapala się czerwona dioda LED usterki. Zbyt wysoka różnica między og- niwami (1 V). Zwrócić się do punktu serwisowego.

707 - 008 - 06.04.2021 453Ładowarka

Problem Możliwe usterki Możliwe rozwiązanie Miga czerwona dioda LED usterki Nieprawidłowa temperatura. Akumulator można użytkować w za- kresie temperatur od 5°C (41°F) do 40°C (104°F). Zapala się czerwona dioda LED us- terki. Zwrócić się do punktu serwisowego. Transport i przechowywanie Transport i przechowywanie

• Dołączone akumulatory litowo-jonowe są zgodne z przepisami dotyczącymi towarów niebezpiecznych.

• Należy przestrzegać specjalnych zaleceń podanych na opakowaniu i etykietach, dotyczących transportu komercyjnego, w tym także usług transportowych świadczonych przez strony trzecie i spedytorów.

• Przed wysłaniem produktu należy porozmawiać z osobą przeszkoloną w zakresie materiałów niebezpiecznych. Przestrzegać wszystkich przepisów krajowych, które mają zastosowanie.

• Podczas umieszczania akumulatora w opakowaniu zabezpieczyć otwarte zaciski taśmą. Zapakować akumulator w taki sposób, aby ściśle przylegał do opakowania, co zapobiegnie jego przemieszczaniu.

• Wyjmować akumulator na czas przechowywania lub transportu.

• Przechowywać akumulator i ładowarkę w miejscu suchym i wolnym od wilgoci oraz nienarażonym na mróz.

• Nie przechowywać akumulatora w miejscu, gdzie może występować prąd statyczny. Nie przechowywać akumulatora w metalowym pojemniku.

• Przechowywać akumulator w miejscu, w którym temperatura wynosi od 5°C do 25°C, z dala od bezpośredniego działania promieni słonecznych.

• Przechowywać ładowarkę w miejscu, w którym temperatura wynosi od 5°C do 45°C, z dala od bezpośredniego działania promieni słonecznych.

• Ładowarkę należy użytkować w zakresie temperatur od 5°C do 40°C.

• Naładować akumulator od 30% do 50% przed dłuższym okresem jego przechowywania.

• Przechowywać ładowarkę w zamkniętym i suchym miejscu.

• Przechowywać akumulator z dala od ładowarki. Nie wolno pozwalać dzieciom ani innym osobom postronnym na dotykanie sprzętu. Przechowywać sprzęt w miejscu, które można zamknąć.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy je wyczyścić oraz przeprowadzić pełny przegląd.

• Użyć osłony transportowej na produkcie, aby zapobiec obrażeniom lub uszkodzeniu urządzenia podczas transportu i przechowywania.

• Przymocować bezpiecznie produkt podczas transportu. Usuwanie akumulatora, ładowarki i produktu Poniższy symbol oznacza, że produkt nie stanowi odpadu gospodarczego. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego. Pomaga to chronić środowisko i ludzi. W celu uzyskania dodatkowych informacji należy skonsultować się z władzami lokalnymi, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży. Uwaga: symbol widoczny jest na urządzeniu lub opakowaniu produktu. 454 707 - 008 - 06.04.2021Dane techniczne Dane techniczne 120iTK4-P Silnik Typ PMDC 36 V Prędkość łańcucha m/s 10 Zalety Tryb oszczędności energii savE Zbiornik oleju Pojemność, l/cm

0,07/70 Waga Bez akumulatora, kg/lb 4,1/9,1 Poziom hałasu

Zmierzony poziom mocy akustycznej, w dB(A) 93,79 Poziom głośności, gwarantowana moc akustyczna L

dB(A) 97 Poziomy głośności

Równoważny poziom ciśnienia akustycznego przy uchu operatora, dB(A) 80,6 Poziomy drgań

Poziomy drgań uchwytów mierzone zgodnie z normą: ISO 22867, m/s

Złożony, przedni/tylny uchwyt 0,793/0,676 Wysunięty, przedni/tylny uchwyt 1,475/0,773 Należy używać wyłącznie oryginalnego akumulatora Husqvarna BLi. Zatwierdzone akumulatory Akumulator BLi10 Typ Litowo-jonowy

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą WE 2000/14/WE. Różnica pomiędzy gwarantowanym a zmierzonym poziomem ciśnienia akustycznego wynika z tego, że po- ziom gwarantowany uwzględnia także rozproszenie w wynikach pomiaru oraz różnice pomiędzy różnymi pro- duktami o takim samym oznaczeniu modelowym zgodnie z dyrektywą 2000/14/WE.

Równoważny poziom ciśnienia akustycznego, zgodny z ISO 22868, obliczany jest jako całkowita, czasowo wyważona energia dla różnych poziomów dźwięku w różnych warunkach pracy. Typowe rozproszenie statys- tyczne dla równoważnego poziomu ciśnienia akustycznego to odchylenie standardowe o wartości 3 dB (A).

Odnotowane dane dotyczące równoważnego poziomu drgań wykazują typowe rozproszenie statystyczne (od- chylenie standardowe) w wysokości 1,5 m/s

Pojemność akumulatora, Ah Patrz naklejka z informacją o wartości znamionowej aku- mulatora Napięcie znamionowe, V 36 Masa, kg 0,8 Zatwierdzone ładowarki Ładowarka QC 80 Napięcie wejściowe, V 100-240 Częstotliwość, Hz 50–60 Moc, W 80 Akcesoria Kombinacje prowadnicy i łańcucha pilarki Niżej podane zestawy posiadają homologacje zgodnie z normami CE. Prowadnica Łańcuch Długość, cale Podziałka, cale Szerokość rowka,

Typ Długość, liczba ogniw prowadzących 10 1/4″ 1,3 Husqvarna H00 58 Ostrzenie łańcucha tnącego i szablony Używać zalecanego prowadnika pilnika, aby uzyskać odpowiednie kąty ostrzenia. W celu naostrzenia łańcucha tnącego zaleca się stosowanie wyłącznie prowadnika pilnika firmy . W przypadku wątpliwości, jaki łańcuch jest założony na posiadanym urządzeniu, należy zwrócić się do punktu serwisowego. mm (cale) mm (cale) 00 4,0/5/32 85° 30° 0° 0,65/0,025 5056981-03 5796536-01 456 707 - 008 - 06.04.2021Deklaracja zgodności WE Deklaracja zgodności WE Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: +46-36-146500, niniejszym zapewnia, że pilarki podkrzesywarki Husqvarna120iTK4-P, począwszy od maszyn z numerem seryjnym 2021 (rok produkcji jest podany przed numerem seryjnym na tabliczce znamionowej), są zgodne z przepisami zawartymi w DYREKTYWIE RADY:

• dyrektywie maszynowej 2006/42/WE z 17 maja 2006

• dyrektywie dotyczącej kompatybilności elektromagnetycznej 2014/30/UE z 26 lutego 2014 r.

• dyrektywie dotyczącej ograniczenia użycia określonych substancji niebezpiecznych 2011/65/UE z 8 czerwca 2011 r. Zostały zastosowane następujące normy: EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. Dobrowolne badanie typu EC, zgodnie z wymogami określonymi w artykule 12, punkcie 3b dyrektywy maszynowej (2006/42/WE), wykonała jednostka notyfikowana nr 0197, TÜV Rheinland LGA Products GmbH, 2, D-90431 Norymberga, Niemcy. Świadectwo przeprowadzenia badania typu WE nosi numer: BM

Huskvarna, 2020-12-30 Pär Martinsson, dyrektor ds. rozwoju (autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentację techniczną)
