GEBRUIKSAANWIJZING K 770 HUSQVARNA

• 181Inhoud Inleiding p. 182
• Veiligheid p. 184

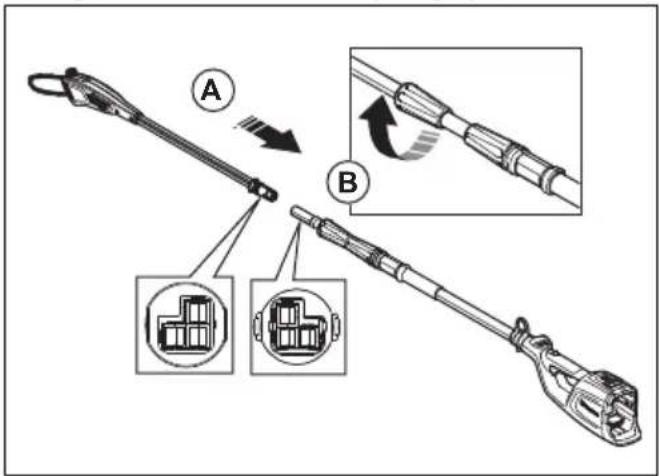

• Montage p. 193
• Werking p. 194
• Onderhoud p. 196
• Probleemoplossing p. 203
• Transport en opslag p. 204
• Technische gegevens p. 204
• Accessoires p. 206

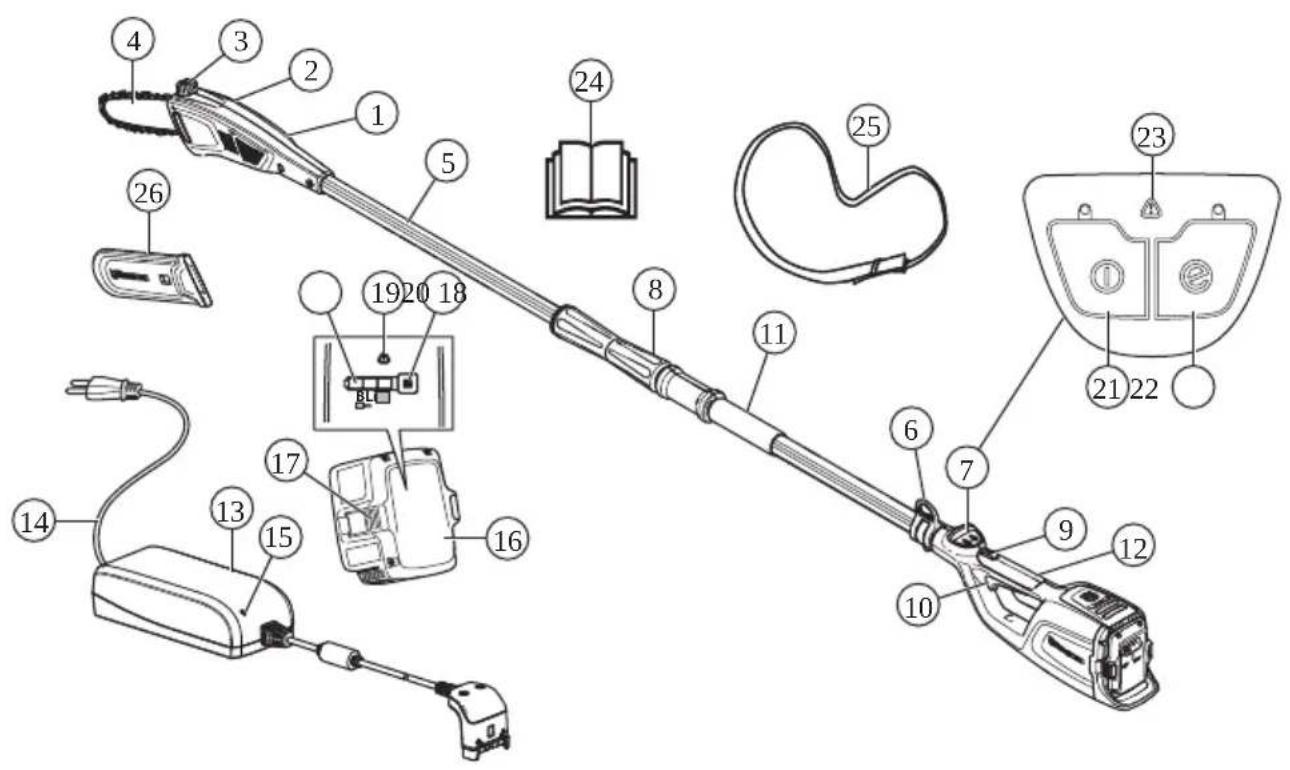

• EG verklaring van overeenstemming Inleiding Productbeschrijving Husqvarna 120iTK4-P is een telescopische stoksnoeizaag met accu. Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens bedrijf. Neem voor meer informatie contact op met uw servicedealer. Gebruik Gebruik het product voor het snoeien van takken en twijgen. Gebruik het product niet voor andere taken. Productoverzicht p. 207

6. Ophanghaak draagstel

9. Vergrendeling voedingsschakelaar

10. Voedingsschakelaar

18. Accu-indicatieknop

23. Waarschuwings-led

Symbolen op het product WAARSCHUWING! Dit product kan gevaarlijk zijn! Onzorgvuldig of onjuist gebruik kan leiden tot ernstig of fataal letsel bij de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van de bedieningshandleiding doorleest en begrijpt. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. Gebruik een veiligheidshelm op locaties waar objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming. Draag goedgekeurde veiligheidshandschoenen. Gelijkstroom. Zaagkettingolie aanbrengen. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Het product voldoet aan de geldende EG- richtlijnen. Nominale spanning, V Stel het product niet bloot aan regen. Houd uw handen uit de buurt van het blad (alleen voor stokheggenschaar). Telescoopfunctie. Draai naar links om de knop los te maken, draai naar rechts om de knop vast te draaien. Dit product is niet elektrisch geïsoleerd. Wanneer het product in contact komt met of in de buurt komt van stroomvoerende leidingen kan dit leiden tot dodelijke ongelukken of ernstig letsel. Elektriciteit kan door een zogenaamde spannings- boog van het ene naar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als deze nat zijn. Houd altijd minimaal 10 m afstand tussen het product en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een kortere veiligheidsafstand moet werken, moet u altijd contact opnemen met de desbetreffende energiemaatschappij om ervoor te zorgen dat de span- ning uit staat voordat u uw werkzaamheden begint. Gebruikers van het product moeten erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij het product komen. yyyywwxxxxx Het serienummer staat op het productplaatje. yyyy is het productiejaar, ww is de productieweek en xxxxx is het serienummer.

707 - 008 - 06.04.2021 183Let op: Overige op de machine aangegeven

symbolen/plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten. Symbolen op de accu en/of op de accuhouder. Lever dit product in bij een re- cyclepunt voor elektrische en elektronische apparatuur. (Al- leen geldig voor Europa) Faalveilige transformator. Bewaar en gebruik de acculader alleen binnen. Dubbele isolatie. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder de accu om onbedoeld starten van de machine te voorkomen.

• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

• Gebruik het product niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.

• Controleer het product vóór gebruik. Zie Veiligheidsvoorzieningen op het product op pagina

Onderhoud op pagina 196 . Gebruik nooit een defect product. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit.

• Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het product spelen. Laat het product nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van het product en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product buiten het bereik van kinderen.

• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen

707 - 008 - 06.04.2021tot ernstig persoonlijk letsel of de dood van zowel

gebruiker als omstanders leiden. Let op: Landelijke of lokale wettelijke voorschriften kunnen van toepassing zijn op het gebruik. Volg de eventuele voorschriften op. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Let op: Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel naar gereedschappen die op het lichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken. Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik elektrisch gereedschap niet in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische apparaten creëren vonken waardoor het stof of de dampen kunnen ontbranden.

• Houd kinderen en omstanders op afstand wanneer u elektrisch gereedschap gebruikt. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• Elektrisch gereedschap moet geschikt zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel elektrische gereedschappen niet bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

• Gebruik het snoer niet voor oneigenlijke doeleinden. Gebruik het snoer nooit om het elektrische apparaat aan te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de knoop geraakte snoeren verhogen het risico op elektrische schokken.

• Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis wanneer u buiten werkt met elektrisch gereedschap. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.

• In het geval dat het onvermijdelijk is om elektrisch gereedschap in een vochtige locatie te gebruiken, maak dan gebruik van een voeding die beschermd wordt door een aardlekbeveiliging (GFCI). Het gebruik van een aardlekbeveiliging verlaagt het risico op elektrische schokken. Persoonlijke veiligheid

• Gevaar! Niet gebruiken in de buurt van elektriciteitskabels.Het apparaat is niet ontworpen om bescherming te bieden tegen een elektrische schok in geval van contact met elektriciteitskabels. Raadpleeg de plaatselijke voorschriften voor veilige afstanden ten opzichte van elektriciteitskabels en zorg ervoor dat de werkstand veilig is, voordat u de stoksnoeikettingzaag gebruikt.

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaat kan leiden tot ernstig persoonlijk letsel.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de uit-positie staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.

• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor heeft u een betere controle over het apparaat in onverwachte situaties.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

707 - 008 - 06.04.2021

185• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte apparaten door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.

• De trillingsemissie tijdens het feitelijke gebruik van de machine kan afwijken van de opgegeven totaalwaarde en is afhankelijk van de manier waarop het gereedschap wordt gebruikt. Om zichzelf te beschermen, moeten gebruikers de nodige veiligheidsmaatregelen nemen op basis van een schatting van de blootstelling in de feitelijke gebruiksomstandigheden. Hierbij moet rekening worden gehouden met alle elementen van de bedrijfscyclus, dus niet alleen de tijd dat het gereedschap actief wordt gebruikt, maar ook de tijd dat het gereedschap is uitgeschakeld of stationair draait. Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap niet voor taken waarvoor het niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat kunt u de taak beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.

• Gebruik het elektrisch gereedschap niet als de aan/ uitschakelaar niet werkt. Elektrische apparaten die niet bediend kunnen worden met de schakelaar zijn gevaarlijk en moeten gerepareerd worden.

• Haal de stekker uit het stopcontact en/of verwijder de accu van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.

• Berg elektrisch gereedschap dat u niet nodig hebt op buiten het bereik van kinderen en laat personen die onbekend zijn met het elektrisch gereedschap of deze instructies niet werken met het elektrisch gereedschap. Elektrische apparaten zijn gevaarlijk in handen van ongetrainde gebruikers.

• Onderhoud elektrisch gereedschap goed. Controleer op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het elektrische apparaat beschadigd is, moet u het laten repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.

• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het elektrische apparaat voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad zijn, kan dit ervoor zorgen dat het gereedschap in onverwachte situaties niet veilig kan worden gehanteerd en bediend. Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik elektrisch gereedschap enkel met de specifiek hiervoor bedoelde accu. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit accu's loopt, kan irritatie of brandwonden veroorzaken.

• Gebruik geen accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel het accupack of product niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad de accu of het product niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe. Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruik uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

707 - 008 - 06.04.2021• Voer nooit onderhoud uit aan beschadigde

accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Veiligheidswaarschuwingen voor stoksnoeischaar - persoonlijke veiligheid

• Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer u de stoksnoeischaar gebruikt. Controleer voordat u de stoksnoeischaar start of de zaagketting niets raakt. Als u even niet oplet, kan uw kleding of lichaam vast komen te zitten in de zaagketting bij het gebruik van een stoksnoeischaar.

• Houd de stoksnoeischaar altijd stevig vast met uw rechterhand op het achterste handvat en uw linker handvat op het voorste handvat. Als u de motorkettingzaag andersom vasthoudt, neemt de kans op persoonlijk letsel toe; doe dat dus nooit.

• Houd de stoksnoeischaar alleen vast aan de geïsoleerde handgrepen, omdat de zaagketting verborgen bedrading of het snoer van het gereedschap kan raken. Als zaagkettingen een onder stroom staande draad aanraken, kan dit ervoor zorgen dat niet-geïsoleerde delen van de snoeischaar ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

• Draag oogbescherming. We raden u aan verdere beschermingsuitrusting voor gehoor, hoofd, handen, benen en voeten te gebruiken. Als u een geschikte beschermingsuitrusting draagt, neemt de kans op persoonlijk letsel door rondvliegend vuil of onbedoeld contact met de zaagketting af.

• Gebruik geen kettingzaag in een boom, op een ladder, vanaf een dak of op een onstabiele ondergrond. Wanneer u een kettingzaag op deze manier gebruikt, kan dit leiden tot ernstig persoonlijk letsel.

• Ga altijd goed staan en bedien de motorkettingzaag alleen terwijl u op een vaste, stevige en vlakke ondergrond staat. Gladde of instabiele oppervlakken kunnen ervoor zorgen dat u uw evenwicht of de controle over de stoksnoeischaar verliest.

• Als u een tak doorzaagt die onder spanning staat, zorg dan dat de tak u niet kan raken. Als de spanning in de houtvezels vrijkomt, kan de geveerde tak de gebruiker raken en/of ervoor zorgen dat de gebruiker de stoksnoeischaar niet meer onder controle heeft.

• Wees zeer voorzichtig als u struiken en jonge bomen zaagt. Het dunne materiaal kan vast komen te zitten in de stoksnoeischaar en naar u toe zwiepen of u uit uw evenwicht brengen.

• Volg de instructies voor het smeren, het spannen van de ketting en het vervangen van de geleider en de ketting. Als de ketting niet goed is gespannen of gesmeerd, kan de ketting breken en neemt de kans op terugslag toe.

• Draag de stoksnoeischaar bij de voorste handgreep, met de stoksnoeischaar uitgeschakeld en uit de buurt van uw lichaam. Als u de stoksnoeischaar vervoert of opbergt, moet u altijd de afdekking over de geleider aanbrengen. Als u de stoksnoeischaar goed hanteert, verlaagt u de kans op onbedoeld contact met de bewegende zaagketting.

• Zaag alleen hout. Gebruik de stoksnoeischaar alleen waarvoor hij is bedoeld. Bijvoorbeeld: gebruik de stoksnoeischaar niet om metaal, plastic, metselwerk of ander bouwmateriaal dan hout door te zagen. Als de stoksnoeischaar voor andere toepassingen wordt gebruikt dan waarvoor hij is bedoeld, kan dat tot gevaarlijke situaties leiden.

• Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige, met olie bedekte handgrepen zijn glad, waardoor u de controle kunt verliezen.

• Probeer niet om een boom te vellen tot u weet welke risico's er zijn en hoe u deze kunt vermijden. Ernstige verwondingen kunnen zich voordoen bij de gebruiker of omstanders tijdens het vellen van een boom.

• Deze stoksnoeischaar is niet bedoeld voor het vellen van bomen.Gebruik van de stoksnoeischaar voor andere werkzaamheden dan waarvoor hij is bedoeld, zou kunnen leiden tot ernstig letsel aan de gebruiker of omstanders.

• We raden nieuwe gebruikers ten sterkste aan om het zagen van stammen op een zaagbok of -houder te oefenen. Oorzaken van terugslag en het voorkomen ervan door de gebruiker Er kan terugslag optreden wanneer de punt van het zaagblad in contact komt met een voorwerp of wanneer de zaagsnede dichtklapt en de stoksnoeischaar in de snede wordt geblokkeerd. Soms kan er bij contact met de punt een reactie in tegengestelde richting ontstaan, waardoor het zaagblad omhoog en naar achteren naar de gebruiker toe komt. Als de stoksnoeischaar aan de bovenkant van de geleider klem komt te zitten, kan de geleider snel op de gebruiker af komen. Bij deze reacties kunt u de controle over de stoksnoeischaar verliezen, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw niet uitsluitend op de veiligheidsvoorzieningen die in de stoksnoeischaar zijn geïntegreerd. Bij het gebruik van een stoksnoeischaar moet u een aantal stappen nemen om ongevallen of letsel bij het snoeien te voorkomen. Terugslag is het gevolg van verkeerd gebruik en/of verkeerde bedrijfsprocedures of - omstandigheden van de stoksnoeischaar en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven:

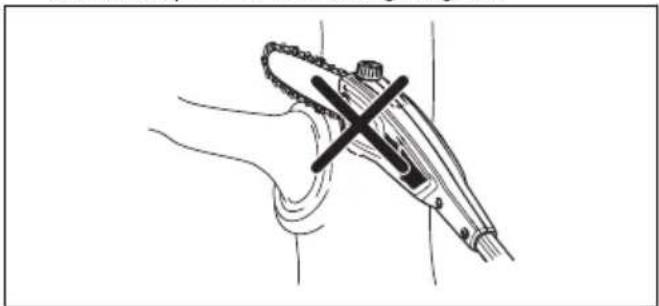

• Houd de stoksnoeischaar stevig vast, met uw duimen en vingers rond de handgrepen, met beide handen op de stoksnoeischaar en uw lichaam en arm zodanig geplaatst dat u eventuele terugslag kunt opvangen. De kracht van een terugslag kan door de gebruiker onder controle worden gehouden, mits de juiste voorzorgsmaatregelen worden genomen. Laat de stoksnoeischaar niet los.

• Reik niet te ver en zaag niet boven schouderhoogte. Zo voorkomt u onbedoeld contact met de punt en

707 - 008 - 06.04.2021

187houdt u de stoksnoeischaar in onverwachte situaties beter onder controle.

• Gebruik alleen vervangende geleiders en stoksnoeischaren die door de fabrikant worden opgegeven. Onjuiste vervangende geleiders en stoksnoeischaren kunnen leiden tot kettingbreuk en/of terugslag.

• Volg de instructies van de fabrikant voor het slijpen en onderhouden van de stoksnoeischaar. Als de zaagdiepte wordt verkleind, kan de terugslag toenemen. Algemene veiligheidswaarschuwingen voor stoksnoeischaar Volg alle instructies op voor het verwijderen van vastgelopen materiaal en opslag of onderhoud van de stoksnoeischaar. Zorg ervoor dat de schakelaar in de uitgeschakelde stand staat en het accupack is verwijderd. Indien de stoksnoeischaar onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

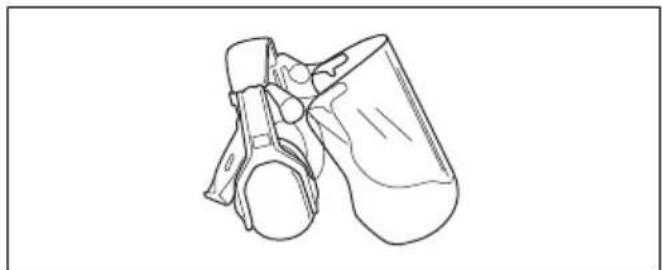

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

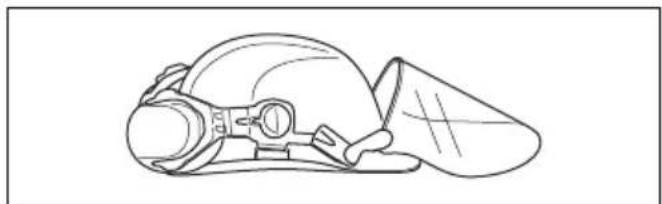

• Gebruik een helm als er objecten op u kunnen vallen.

• Gebruik goedgekeurde gehoorbescherming.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

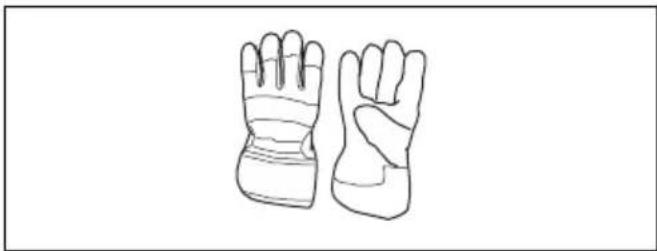

• Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Gebruik beschermende laarzen of schoenen met antislipzolen.

• Draag een broek met zaagbescherming.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of open schoenen en loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. 188 707 - 008 - 06.04.2021In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies onder het kopje Productoverzicht op pagina 182 om te zien waar deze onderdelen zich bevinden op uw product. De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen defect zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als de machine één van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. Toetsenbord controleren

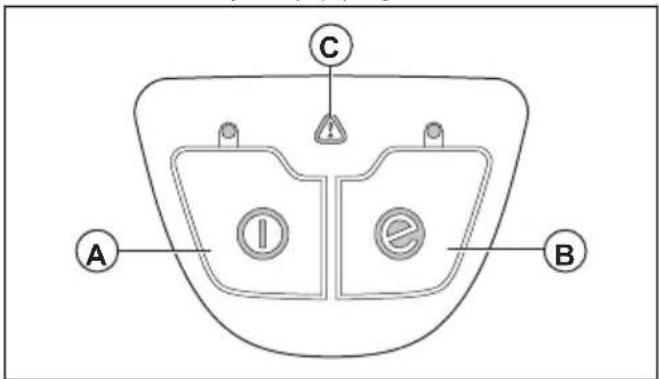

a) Het product is ingeschakeld wanneer de led brandt. b) Het product is uitgeschakeld wanneer de led uit is.

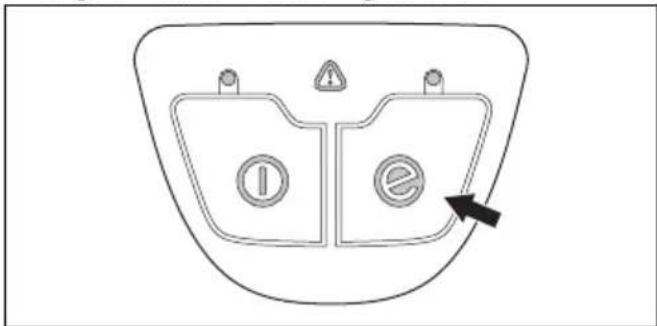

De functie SavE starten op pagina 195 voor de functie van de SavE-knop (B).

Probleemoplossing op pagina 203 als het waarschuwingslampje (C) brandt of knippert. De vergrendeling van de activeringsschakelaar controleren De vergrendeling van de activeringsschakelaar voorkomt dat het product per ongeluk wordt ingeschakeld. Als u de handgreep loslaat, bewegen de activeringsschakelaar en de vergrendeling weer terug naar hun beginpositie.

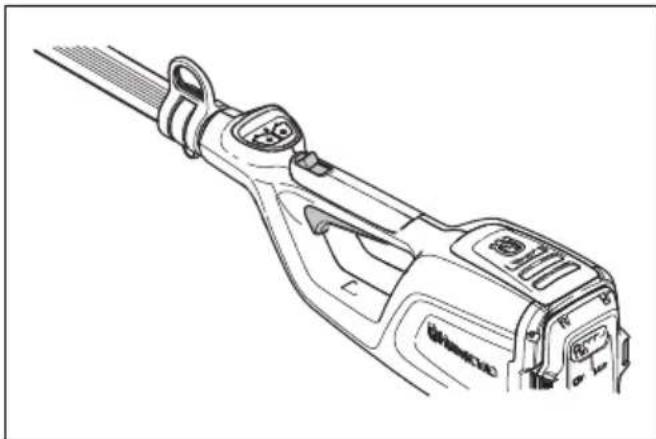

2. Trek kort aan de vergrendeling en zorg ervoor dat hij

teruggaat naar de oorspronkelijk stand.

707 - 008 - 06.04.2021

1893. Zorg ervoor dat de activeringsschakelaar en de vergrendeling vrij kunnen bewegen en dat de retourveer juist werkt.

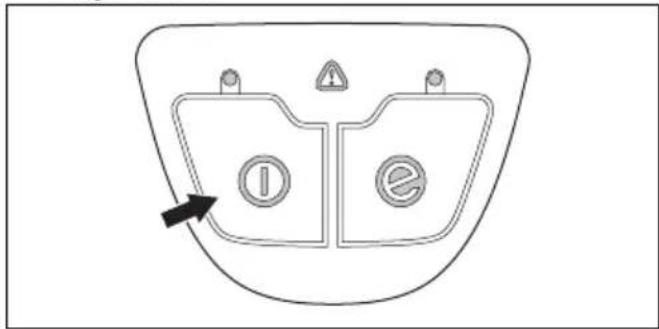

4. Start het product, zie

6. Laat de activeringsschakelaar los en zorg ervoor dat

de snijuitrusting volledig stopt. Veiligheidsinstructies voor snijuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen goedgekeurde combinaties van zaagblad/zaagketting en de hulpmiddelen voor vijlen. Zie Onderhoud op pagina 196 voor instructies.

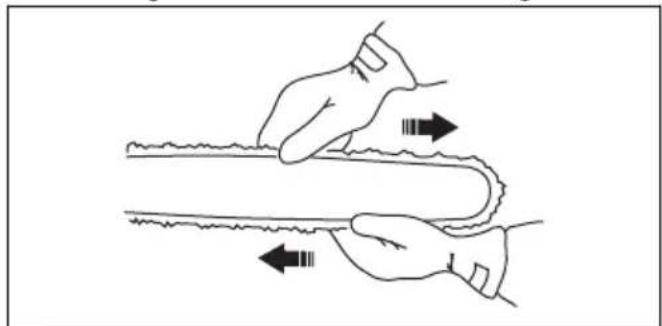

• Draag veiligheidshandschoenen wanneer u onderhoud aan de zaagketting uitvoert of de zaagketting gebruikt. Ook een zaagketting die niet beweegt, kan verwondingen veroorzaken.

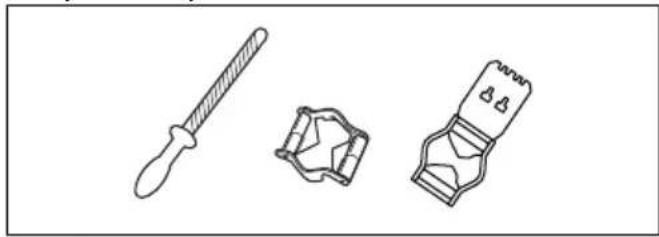

• Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijlmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen.

• Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vijlmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag.

• Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting niet strak tegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel. Zie Accessoires op pagina 206

• Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel groter. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees en volg de volgende waarschuwingen voordat u het product gaat gebruiken.

• Zorg ervoor dat er zich geen personen of dieren op een afstand kleiner dan 15 meter bevinden terwijl u werkt. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders bestaat er een risico op ernstig persoonlijk letsel. Schakel het product onmiddellijk uit indien iemand dichterbij komt. Draai het product nooit rond zonder eerst te controleren of er achter u niet iemand zich in de veiligheidszone bevindt.

• Gebruik het product nooit bij ongunstige weersomstandigheden, bijv. bij dichte mist, zware regen, sterke wind, hevige koude, enz. Extreem warm weer kan oververhitting van het product veroorzaken. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zo kan de grond glad zijn, de wind de valrichting van de boom beïnvloeden enz.

• Sta niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanneer het product niet onder streng toezicht staat.

707 - 008 - 06.04.2021• Zorg ervoor dat mensen, dieren of andere dingen

geen invloed hebben op uw controle over het product en dat ze niet in contact komen met de snijuitrusting of losse objecten die worden uitgeworpen door de snijuitrusting.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra het product is gestopt.

• Overmatige blootstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een slechte bloedcirculatie. Consulteer uw dokter wanneer u symptomen waarneemt die wijzen op overmatige blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, ”kriebels”, ”speldeprikken”, pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.

• Onder geen beding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Indien een verkeerde of defecte beschermkap wordt gemonteerd, kan dit ernstige verwondingen veroorzaken.

• Stop altijd het product, verwijder de accu en zorg ervoor dat de snijuitrusting volledig stopt voordat u werkzaamheden uitvoert aan het product. Het niet volgen van de slijpinstructies verhoogt het terugslagrisico van de ketting aanzienlijk.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.

• Het product kan met enorme kracht opzij worden geworpen als de punt van het zaagblad in contact komt met een vast voorwerp. Dit wordt terugslag genoemd. Terugslag kan zo heftig zijn dat het product en/of de gebruiker in een bepaalde richting wordt geworpen, waardoor de gebruiker de controle over het product kan verliezen. Vermijd zagen met de punt van het zaagblad.

• Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

• Zorg voor een goede balans en een stabiele houding. Zorg ervoor dat u veilig kunt bewegen en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Controleer altijd het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroken glas, spijkers, staaldraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de snijuitrusting.

• Wees extra voorzichtig wanneer u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in zijn normale stand terug vliegen. Als u op de verkeerde plaats staat of de inkeping op de verkeerde plaats maakt, kan dit ertoe leiden dat de boom u of het product raakt, zodat u de controle verliest. In beide gevallen kunt u ernstig gewond raken.

• Zorg voor een goede balans en een stabiele houding.

• Gebruik het draagstel om het gewicht van het product te ondersteunen en het hanteren te vergemakkelijken.

• Houd het product altijd met twee handen vast. Houd het apparaat rechts van uw lichaam.

• Stop het product wanneer u zich verplaatst. Bevestig de transportbescherming voordat u het product gaat dragen of vervoeren.

• Leg het product nooit neer terwijl het is geactiveerd, tenzij u er goed zicht op hebt.

• Indien het product wordt bediend bij temperaturen lager dan -10 °C, moeten het product en de accu vóór aanvang van de werkzaamheden gedurende ten minste 24 uur worden opgeslagen in een verwarmde ruimte.

• Ga nooit onder een tak staan die wordt afgezaagd. Dit kan leiden tot ernstig of zelfs dodelijk letsel.

• Houd u aan de geldende veiligheidsvoorschriften voor werkzaamheden in de buurt van hoogspanningskabels.

• Dit product is niet elektrisch geïsoleerd. Wanneer het product in contact komt met of in de buurt komt van stroomvoerende leidingen kan dit leiden tot dodelijke ongelukken of ernstig persoonlijk letsel. Elektriciteit kan door een zogenaamde spanningsboog van het ene naar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als deze nat zijn. Houd altijd minimaal 10 m afstand tussen het product en stroomvoerende leidingen en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een kortere

707 - 008 - 06.04.2021

191veiligheidsafstand moet werken, moet u altijd contact opnemen met de desbetreffende energiemaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint.

• Het gebruik van defecte snijuitrusting kan het risico op ongevallen vergroten. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• De aanbevolen accu is BLi10. De accu's zijn voorzien van softwarematige encryptie.

• Gebruik de BLi10-accu die oplaadbaar is uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, schroeven of ander metaal. Dit kan kortsluiting van de accu veroorzaken.

• Gebruik geen accu's die niet oplaadbaar zijn.

• Plaats geen voorwerpen in de luchtspleten van de accu.

• Bescherm de accu tegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.

• Bescherm de accu tegen regen en vocht.

• Houd de accu uit de buurt van magnetrons en hoge druk.

• Probeer de accu niet te demonteren of te slopen.

• Laat accuzuur niet in contact komen met uw huid. Accuzuur kan verwondingen aan de huid, corrosie en brandplekken veroorzaken. Wrijf niet in uw ogen wanneer u accuzuur in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water. Als accuzuur in contact is gekomen met uw huid, moet u de huid reinigen met veel water en zeep. Roep medische hulp in.

• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F).

• Reinig de accu of acculader nooit met water. Zie Product, accu en acculader reinigen op pagina 202

• Gebruik geen defecte of beschadigde accu.

• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.

• Houd de accu buiten het bereik van kinderen. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.

• Gebruik geen andere acculader dan die bij uw product is geleverd. De aanbevolen lader voor het opladen van de BLi10-accu is QC80.

• Probeer de acculader niet te demonteren.

• Gebruik geen defecte of beschadigde acculader.

• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel niet bekneld raakt tussen objecten zoals deuren, hekken en dergelijke.

• Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Controleer of de acculader niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet buiten op. Laad de accu niet op in vochtige omstandigheden.

• Gebruik de acculader alleen op plekken met een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

• Plaats geen voorwerpen in de koelspleten van de acculader.

• Verbind de contacten van de acculader niet met metalen objecten, omdat dit kortsluiting in de acculader kan veroorzaken.

• Gebruik goedgekeurde stopcontacten die niet beschadigd zijn. Controleer of de kabel van de acculader niet beschadigd is. Als er verlengkabels worden gebruikt, zorg er dan voor dat deze niet beschadigd zijn. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen kunnen schade aan het kunststof veroorzaken.

• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven nadat u onderhoud hebt uitgevoerd, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

• Gebruik alleen originele reserveonderdelen. Montage Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert. De steel monteren

1. Zorg ervoor dat de stekkers zijn uitgelijnd.

2. Sluit de uiteinden van de as (A) volledig aan.

3. Draai de schroefhandgreep vast op de zaagkopzijde

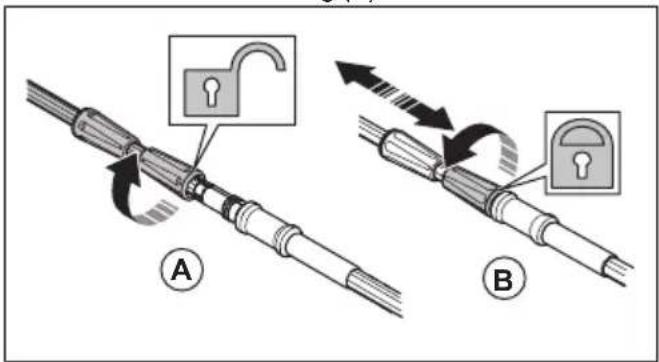

van de as (B). De lengte van steel aanpassen

1. Draai de schroefhandgreep los aan de zijde van de

Draagstel afstellen Gebruik altijd het draagstel wanneer u het product gebruikt. Het draagstel biedt maximale controle tijdens de bediening van het product. Het draagstel vermindert het risico op vermoeidheid in uw armen en rug.

1. Doe het draagstel om.

2. Bevestig het product aan de ophanghaak van het

3. Stel de lengte van het draagstel zo af dat de

ophanghaak ongeveer ter hoogte van uw rechterheup hangt.

707 - 008 - 06.04.2021 193Werking

De werking controleren voordat u het product gebruikt 1. Controleer de luchtinlaat op vuil en beschadigingen.Verwijder gras en bladeren van het product met eenborstel.2. Controleer of het product correct werkt.3. Draai alle moeren en bouten aan.4. Zorg ervoor dat de zaagkop correct is bevestigd.5. Controleer de zaagkop op beschadigingen,bijvoorbeeld scheuren. Vervang de zaagkop indiendeze beschadigd is.6. Zorg ervoor dat de afschermingen niet zijnbeschadigd en dat de afdekkingen correct zijnbevestigd. Aansluiten van acculader 1. Sluit de acculader alleen aan als de spanning enfrequentie overeenkomen met de specificaties op hetproductplaatje.2. Steek de stekker in een geaard stopcontact. De LEDop de acculader licht eenmaal groen op. Let op: De accu wordt niet opgeladen als de accutemperatuur hoger is dan 50 °C/122 °F. Als detemperatuur hoger is dan 50 °C/122 °F, zal de acculaderde accu afkoelen voordat de accu wordt opgeladen. De accu aansluiten op de acculader Let op: Laad de accu op als u deze voor de eerstekeer gebruikt. Een nieuwe accu is slechts 30%opgeladen.1. Zorg ervoor dat de accu droog is.2. Sluit de accu aan op de acculader.3. Zorg ervoor dat het groene laadlampje op deacculader gaat branden. Dat betekent dat de accugoed is aangesloten op de acculader.4. Wanneer alle leds (A) op de accu branden, is deaccu volledig opgeladen. BLi

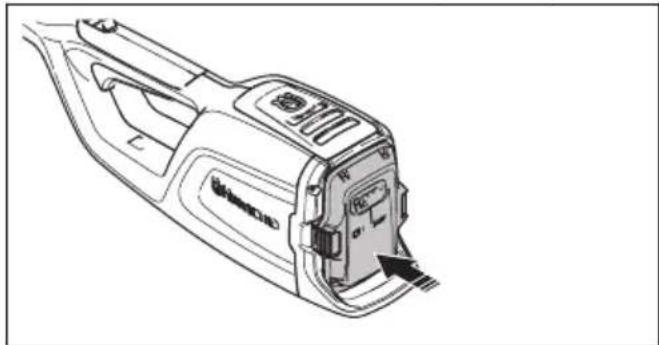

5. Trek aan de stekker om de acculader uit dewandcontactdoos te halen. Trek niet aan de kabel.6. Haal de accu uit de acculader. Let op: Raadpleeg de handleidingen van de accu ende acculader voor meer informatie. De accu aansluiten op het product WAARSCHUWING: Gebruik uitsluitend originele Husqvarna-accu's in hetproduct.1. Zorg ervoor dat de accu volledig is opgeladen.2. Plaats de accu in de accuhouder van het product.De accu moet eenvoudig in de houder passen. Alsdat niet zo is, dan is de accu niet goed aangebracht.3. Druk tegen het onderste deel van de accu en drukdeze volledig in de accuhouder. De accu is in positievergrendeld als u een klik hoort.4. Zorg ervoor dat de vergrendelingen goed op hunplaats vastklikken. Product starten 1. Houd de start-/stopknop ingedrukt totdat de groeneled gaat branden.2. Trek de vergrendeling van de activeringsschakelaarnaar achteren en houd de activeringsschakelaarvast. Takken zagen WAARSCHUWING: Ga voorzichtigte werk als u werkt in de buurt vanhoogspanningskabels. Vallende takkenkunnen leiden tot kortsluiting.194 707 - 008 - 06.04.2021• Zorg er indien mogelijk voor dat u de tak onder de juiste hoek kunt doorzagen.

• Zaag grote takken in secties, zodat u betere controle hebt over waar ze zullen vallen. U moet er ook rekening mee houden dat vallende takken, als ze de grond raken, in de richting van de gebruiker kunnen stuiteren.

• Zaag nooit door de verdikking bij de wortel van de tak, want hierdoor vertraagt de genezing en wordt het risico op schimmelvorming vergroot.

• Gebruik de stop op de basis van de zaagkop voor ondersteuning tijdens het zagen. Hierdoor voorkomt u dat de snijuitrusting op de tak stuitert.

• Maak een eerste snede aan de onderkant van de tak voordat u de tak doorzaagt. Zo voorkomt u dat de bast gaat scheuren, wat kan leiden tot een langzame genezing en permanente schade aan de boom. De snede mag niet dieper zijn dan ⅓ van de dikte van de tak om vastlopen te voorkomen. Laat de ketting lopen terwijl u de snijuitrusting van de tak verwijdert om vastlopen te voorkomen.

• Zorg ervoor dat u stevig staat en dat u kunt werken zonder te worden gehinderd door takken, stenen of bomen. WAARSCHUWING: Activeer de activeringsschakelaar nooit als u geen volledig zicht hebt op de snijuitrusting. De functie SavE starten Het product heeft een SavE-functie. De functie SavE zorgt voor de langste bedrijfstijd van de accu.

1. Druk op de knop SavE. De led gaat branden om aan

te geven dat de functie is ingeschakeld.

2. Druk nogmaals op de knop SavE om de functie uit te

schakelen. Product stoppen

1. Laat de activeringsschakelaar los.

2. Druk op de stopknop. De groene led gaat vervolgens

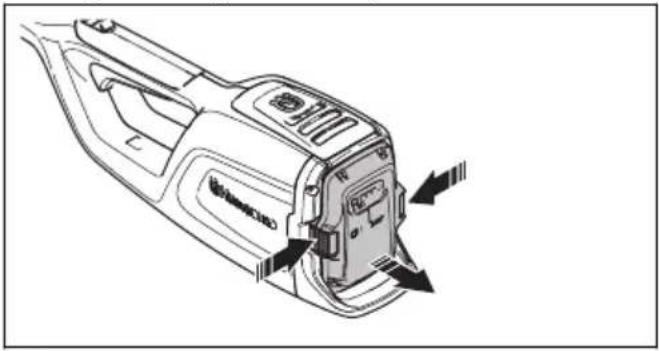

1953. Verwijder de accu uit het product. Druk op de twee ontgrendelknoppen en verwijder de accu. Onderhoud Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoudswerkzaamheden aan het product gaat uitvoeren. WAARSCHUWING: Verwijder de accu voordat u onderhoud aan het product uitvoert. Onderhoudsschema WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert. Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren. Raadpleeg de taken in het hoofdstuk Onderhoud voor meer informatie. Onderhoud Elke dag Wekelijks Maandelijks Reinig de externe onderdelen van het pro- duct met een droge doek. Gebruik geen wa- ter.

Controleer of de start/stop-knop correct werkt en niet beschadigd is.

Controleer of de voedingsschakelaar en de vergrendeling van de voedingsschakelaar correct werken vanuit veiligheidsoogpunt.

Controleer of alle bedieningselementen wer- ken en niet zijn beschadigd.

Zorg ervoor de handgrepen schoon en droog zijn. Zorg ervoor dat er geen olie en vet op de handgrepen zit.

Controleer of de kap van de zaagketting niet beschadigd is. Vervang de kap van de zaag- ketting als deze beschadigd is.

Controleer of de schroeven en moeren goed zijn vastgedraaid.

Reinig de dop van de olietank X Controleer of de ontgrendelknoppen op de accu werken en de accu in het product ver- grendelen.

196 707 - 008 - 06.04.2021Onderhoud Elke dag Wekelijks Maandelijks Controleer of de acculader niet beschadigd is en goed functioneert.

Controleer of de accu niet beschadigd is. X Zorg ervoor dat de accu is opgeladen. X Controleer of de acculader niet beschadigd is.

Controleer alle kabels, koppelingen en aan- sluitingen. Controleer of er geen beschadi- gingen en vuil zijn.

Reinig de kap van de zaagketting. X Controleer de verbindingen tussen de accu en het product. Controleer de verbinding tus- sen de accu en de acculader.

Zorg ervoor dat de zaagkop niet is bescha- digd. Vervang de zaagkop indien deze be- schadigd is. Een erkende Husqvarna-dealer moet alle onderhoudswerkzaamhe- den aan de zaagkop uitvoeren. Controleer de slijtage van het kettingaandrijf- wiel. Vervang het kettingaandrijfwiel na ongeveer 100 bedrijfsuren of vak- er indien nodig. Snijuitrusting controleren

1. Controleer op scheurtjes in klinknagels en schakels

en op losse schakels. Vervang indien nodig.

2. Controleer of de zaagketting eenvoudig te buigen is.

Vervang de zaagketting wanneer deze onbuigzaam is.

3. Vergelijk de zaagketting met een nieuwe om te

bepalen of de klinknagels en schakels versleten zijn.

4. Vervang de zaagketting wanneer het langste deel

van de zaagtand kleiner dan 4 mm/0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten. De geleider vervangen

1. Draai de vergrendelknop linksom en verwijder de

2. Verwijder de geleider met de zaagketting.

3. Verwijder de zaagketting van de geleider.

4. Verwijder de bout (D) en verwijder het tandwiel.

Houd het tandwiel in de buurt.

5. Monteer het tandwiel met de bout (D) op de nieuwe

6. Plaats de zaagketting in de groef op de geleider.

7. Monteer de geleider en het tandwiel (B) op de pen

(E) van de geleider.

8. Monteer de zaagketting rond het kettingaandrijfwiel.

Zorg ervoor dat de snijtanden niet in de richting wijzen van het kettingaandrijfwiel (C).

9. Breng de beschermkap (A) aan en draai de

707 - 008 - 06.04.2021

19710. Zet de zaagketting vast. Zie De spanning van de zaagketting afstellen op pagina 200 voor instructies. De zaagketting vervangen

1. Draai de vergrendelknop linksom en verwijder debeschermkap (A).

2. Verwijder de geleider met de zaagketting.3. Verwijder de zaagketting van de geleider.4. Plaats een nieuwe zaagketting in de groef op degeleider.5. Monteer de geleider en het tandwiel (B) op de pen(E) van de geleider.6. Monteer de zaagketting rond het kettingaandrijfwiel.Zorg ervoor dat de snijtanden niet in de richtingwijzen van het kettingaandrijfwiel (C).7. Breng de beschermkap (A) aan en draai devergrendelknop rechtsom.8. Zet de zaagketting vast. Zie De spanning van de zaagketting afstellen op pagina 200 voor instructies. Zaagketting slijpen Informatie over de geleider en zaagketting WAARSCHUWING: Draagveiligheidshandschoenen wanneer uonderhoud aan de zaagketting uitvoert of dezaagketting gebruikt. Ook een zaagkettingdie niet beweegt, kan verwondingenveroorzaken.Als het zaagblad of de zaagketting versleten ofbeschadigd is, moet u deze vervangen door een doorHusqvarna aanbevolen combinatie van zaagblad enzaagketting. Zo blijven de veiligheidsfuncties van hetproduct behouden. Zie Accessoires op pagina 206 vooreen lijst met aanbevolen combinaties voor hetvervangen van het zaagblad en de zaagketting.• Zaagbladlengte, inch/cm. Informatie over de lengtevan het zaagblad kunt u meestal vinden op hetachterste uiteinde van het zaagblad.• Aantal tanden in het neuswiel (T).• Steek van de ketting, inch. De afstand tussen deaandrijfschakels van de zaagketting, moetovereenkomen met de tandsteek van het neuswielen het kettingaandrijfwiel. PITCH =

• Aantal aandrijfschakels (stuks). Het aantalaandrijfschakels wordt bepaald door het typezaagblad.• Breedte geleidergroef, inch/mm. De breedte van degroef in het zaagblad moet gelijk zijn aan de breedtevan de aandrijfschakels.

707 - 008 - 06.04.2021• Kettingolie-opening en opening voor

kettingstrekkerpen. De geleider moet aangepast zijn aan het product.

• Breedte aandrijfschakel, mm/inch. Algemene informatie over het slijpen van zaagtanden Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken. Als de zaagketting zeer bot is, ontstaan er geen houtsnippers maar zaagsel. Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik. De zaagtand (A) en de dieptesteller (B) samen vormen het zagende deel van de zaagketting, de snijder. Het hoogteverschil tussen de twee geeft de zaagdiepte (instelling dieptesteller).

Denk bij het slijpen van een zaagketting aan het volgende:

• Diameter van de ronde vijl. Het is niet gemakkelijk om zonder de juiste hulpmiddelen een zaagketting correct te slijpen. Gebruik een Husqvarna-vijlmal. Hiermee zorgt u voor maximale zaagprestaties en beperkt u het risico op terugslag. WAARSCHUWING: De terugslagkracht neemt aanzienlijk toe als u de slijpinstructies niet volgt. Let op: Zie De messen slijpen op pagina 199 voor informatie over het slijpen van de zaagketting. De messen slijpen

1. Gebruik voor het slijpen van de snijtanden een ronde

vijl en een vijlmal. Let op: Zie Accessoires op pagina 206 voor informatie over welke vijl en mal door Husqvarna wordt aangeraden voor uw zaagketting.

2. Breng de vijlmal correct aan op de messen.

Raadpleeg de instructies die bij de vijlmal worden meegeleverd.

707 - 008 - 06.04.2021

1993. Beweeg de vijl vanaf de binnenkant van de snijtanden naar buiten. Verlaag de druk bij de trekslag.

4. Verwijder materiaal van één zijde van alle

5. Draai het product om en verwijder de resten aan de

6. Zorg ervoor dat alle snijtanden dezelfde lengte

hebben. Algemene informatie over hoe u de hoogte van de dieptesteller aanpast. De hoogte van de dieptesteller (C) neemt af wanneer u de zaagtanden (A) slijpt. Voor maximale zaagprestaties moet u de vijlresten verwijderen van de dieptesteller (B), zodat de dieptesteller de juiste hoogte heeft. Zie Technische gegevens op pagina 204 voor instructies over hoe u voor de juiste hoogte van de dieptesteller zorgt voor uw zaagketting.

WAARSCHUWING: Een te hoge dieptesteller vergroot het terugslagrisico van de ketting! Hoogte van de dieptesteller aanpassen Zie Algemene informatie over het slijpen van zaagtanden op pagina 199 voor instructies voordat u de vijlmal gaat instellen of de zaagtanden gaat slijpen. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt. We raden u aan onze vijlmal voor de tanddiepte te gebruiken, om de juiste maat voor de tanddiepte en de juiste hoek van de dieptestellernok te krijgen.

1. Gebruik een platte vijl en een vijlmal om de hoogte

van de dieptesteller aan te passen. Gebruik alleen een Husqvarna-vijlmal om de juiste tanddiepte en vijlhoek te verkrijgen.

2. Plaats de vijlmal op de zaagketting.

Let op: Zie de verpakking van de vijlmal voor meer informatie over het gebruik.

3. Gebruik de platte vijl om het gedeelte van de

dieptesteller te verwijderen dat boven de vijlmal uitsteekt. De spanning van de zaagketting afstellen WAARSCHUWING: Een zaagketting die niet correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letsel veroorzaken. Een zaagketting rekt uit tijdens gebruik. Het is belangrijk om de spanning van de zaagketting regelmatig af te stellen om ervoor te zorgen dat deze correct is. Voer een controle van de spanning van de zaagketting uit voordat u het product start. Draai de zaagketting zo strak mogelijk, maar het moet mogelijk zijn om de zaagketting met de hand rond te draaien. Let op: Een nieuwe zaagketting heeft een inloopperiode. Controleer tijdens deze periode de spanning vaker. 200 707 - 008 - 06.04.20211. Draai de vergrendelknop linksom om de afsteller van de kettingspanner te ontgrendelen.

2. Draai de afsteller van de kettingspanning rechtsom

om de zaagketting te spannen. Breng zo veel mogelijk spanning aan op de zaagketting. Deze moet strak tegen de geleider liggen.

3. Controleer of de zaagketting gemakkelijk met de

hand kan worden rondgedraaid en of deze niet doorhangt aan de onderkant van het zaagblad.

4. Draai de vergrendelknop rechtsom om de afsteller

van de kettingspanner te vergrendelen. De snijuitrusting smeren WAARSCHUWING: Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijke verwondingen kan leiden. WAARSCHUWING: Gebruik geen afgewerkte olie! Afgewerkte olie is gevaarlijk voor personen, het product en voor het milieu. Zaagkettingolie

• Gebruik een zaagkettingolie die goed aan de zaagketting hecht. De zaagkettingolie dient zijn viscositeit te behouden onder alle weersomstandigheden, bijvoorbeeld tijdens een hete zomer of koude winter.

• Gebruik kettingolie van Husqvarna voor een maximale levensduur van de zaagketting en voor behoud van het milieu. Als Husqvarna- zaagkettingolie niet beschikbaar is, gebruik dan een standaard zaagkettingolie.

• In gebieden waar voor smering van de zaagkettingen bestemde olie niet beschikbaar is, kan gewone EP 90-transmissieolie worden gebruikt. Controleer het oliepeil in de olietank regelmatig om schade aan de zaagketting en geleider te voorkomen. Olie bijvullen Vul de zaagkettingolie bij na 1 bedrijfsuur of als de accu leeg is.

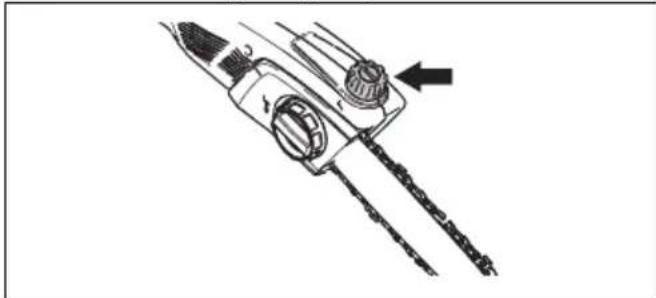

1. Open de dop van de olietank boven op de zaagkop.

2. Vul met zaagkettingolie van Husqvarna.

1. Start het apparaat en laat het draaien op driekwart

van het maximale toerental. Richt de neus van de geleider op een lichtgekleurd oppervlak dat zich op een afstand van bijna 20 cm (8 inch) bevindt.

2. Na één minuut draaien is op het lichtgekleurde

oppervlak een oliestreep zichtbaar.

3. Als de oliestreep na één minuut niet zichtbaar is,

reinigt u het oliekanaal in de geleider. Reinig de groef in de rand van de geleider.

4. Start het apparaat en laat het draaien op driekwart

van het maximale toerental. Richt de neus van de geleider op een lichtgekleurd oppervlak dat zich op een afstand van bijna 20 cm (8 inch) bevindt.

5. Na één minuut draaien is op het lichtgekleurde

oppervlak een oliestreep zichtbaar.

6. Als de oliestreep na één minuut niet zichtbaar is,

neemt u contact op met uw erkende dealer. Controleren of de smering niet werkt

1. Controleer of het kettingoliekanaal van het zaagblad

open is. Maak schoon indien nodig.

2. Controleer of het oliekanaal in het tandwielhuis

2013. Controleer of het neuswiel vrij draait. Als de kettingsmering nog steeds niet werkt na uitvoering van bovenstaande controles, moet u contact opnemen met uw servicewerkplaats. De geleider controleren

1. Controleer of het oliekanaal niet verstopt is. Reinig

2. Controleer de randen van de geleider op bramen.

Verwijder bramen met een vijl.

3. Reinig de groef in het zaagblad.

4. Controleer de geleidergroef op slijtage. Vervang het

zaagblad indien nodig.

5. Controleer de punt van de geleider op ruwheid en

overmatige slijtage.

6. Controleer of het neuswiel van het zaagblad soepel

draait en of de smeeropening in het neuswiel van het zaagblad open is. Maak schoon en smeer indien nodig.

7. Draai de geleider dagelijks om de levensduur te

verlengen. Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen op de accu en de

acculader schoon zijn voor gebruik.

4. Reinig het gedeelte rond de olietankdop met een

5. Reinig het binnenvlak van de beschermkap met een

borstel. Accu en acculader controleren

1. Controleer de accu op beschadigingen, bijvoorbeeld

bijvoorbeeld scheuren.

3. Controleer of de aansluitkabel van de acculader niet

beschadigd of gescheurd is.

Toetsenbord Probleem Mogelijke fouten Mogelijke oplossing Groene start-led knippert. Lage accuspanning. Laad de accu op. Rode fout-led knip- pert. Overbelasting. De snijuitrusting is geblokkeerd. Schakel het product uit. Verwijder de accu. Verwijder on- gewenste materialen uit de snijuitrusting. Maak de ketting los. Temperatuurafwijking. Laat het product afkoelen. De activeringsschakelaar en de startknop worden tegelijkertijd ingedrukt. Laat de activeringsschakelaar los en druk op de startknop. Het product start niet. Vuil in de aansluitingen van de accu. Reinig de accu-aansluitingen met perslucht of een zachte borstel. Rode fout-led gaat branden. Het product moet worden onderhouden. Neem contact op met uw servicedealer. Accu Probleem Mogelijke fouten Mogelijke oplossing Groene led knippert. Lage accuspanning. Laad de accu op. Rode fout-led knippert. De accu is leeg. Laad de accu op. Temperatuurafwijking. Gebruik de accu bij temperaturen tussen -10°C (14°F) en 40°C (104°F). Overspanning. Haal de accu uit de acculader. Rode fout-led gaat branden. Celverschil te groot (1V). Neem contact op met uw servicedealer. Acculader Probleem Mogelijke fouten Mogelijke oplossing Rode fout-led knippert. Temperatuurafwijking. Gebruik de acculader bij temperatu- ren tussen 5 °C (41 °F) en 40 °C (104 °F). Rode fout-led gaat branden. Neem contact op met uw servicedea- ler.

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht- en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu op een plaats met een temperatuur tussen 5 °C en 25 °C en niet in direct zonlicht.

• Bewaar de acculader op een plaats met een temperatuur tussen 5 °C en 45 °C en niet in direct zonlicht.

• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5 °C en 40 °C ligt.

• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.

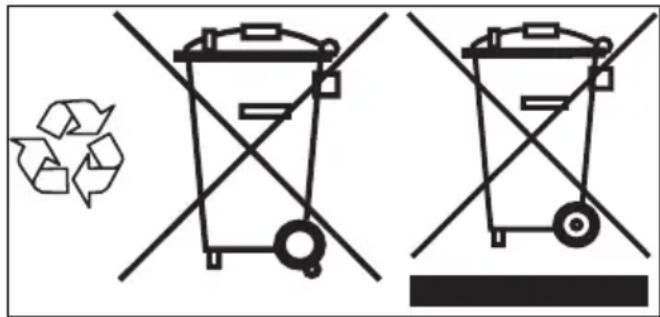

• Bevestig het product stevig tijdens vervoer. Accu, acculader en product afvoeren Het onderstaande symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt vervuiling van het milieu en letsel bij personen. Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie. Let op: Het symbool staat op het product of op de verpakking van het product. Technische gegevens Technische gegevens 120iTK4-P Motor Type PMDC 36V Kettingsnelheid, m/s 10 Kenmerken Energiebesparende stand SavE Olietank Capaciteit, l/cm

Geluidsvermogenniveau, gemeten dB(A) 93,79 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, dB(A) 80,6 Trillingsniveau

Ingeklapt, voorhandgreep/achterhandgreep 0,793/0,676 Uitgeklapt, voorhandgreep/achterhandgreep 1,475/0,773 Gebruik uitsluitend een originele Husqvarna BLi-accu in uw product. Goedgekeurde accu's Accu BLi10 Type Lithium-ion Accucapaciteit, Ah Raadpleeg het plaatje met de accugegevens Nominale spanning, V 36 Gewicht, kg 0,8 Goedgekeurde acculaders Acculader QC 80 Ingangsspanning, V 100-240 Frequentie, Hz 50-60 Vermogen, W 80

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

Vergelijkbaar geluidsdrukniveau, conform ISO 22868, is berekend als de totale tijdgewogen energie voor ver- schillende geluidsdrukniveaus onder verschillende bedrijfsomstandigheden. Typische statistische spreiding voor een vergelijkbaar geluidsdrukniveau is een standaardafwijking van 3 dB(A).

De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische sprei- ding (standaardafwijking) van 1,5 m/s

Combinaties van geleider en zaagketting De onderstaande combinaties zijn CE-typegoedgekeurd. Geleider Zaagketting Lengte, duim Steek, duim Spoorbreedte, mm Type Lengte, aantal aan- drijfschakels 10 1/4″ 1,3 Husqvarna H00 58 Zaagkettingvijl en vijlmal Gebruik de aanbevolen vijlmal om de tanden in de juiste hoek te krijgen voor vijlen. Wij raden u aan altijd de aanbevolen vijlmal te gebruiken om uw zaagketting weer scherp te krijgen. Neem contact op met uw servicedealer als u niet weet met welke zaagketting uw product is uitgerust. mm/inch mm/inch 00 4,0/5/32 85° 30° 0° 0,65 /0,025 5056981-03 5796536-01 206 707 - 008 - 06.04.2021EG verklaring van overeenstemming EU-verklaring van overeenstemming Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: +46-36-146500, verklaart dat de stoksnoeischaar Husqvarna 120iTK4-P met serienummers van 2021 en later (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 'met betrekking tot machines' 2006/42/EG

• van 26 februari 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU

• van 8 juni 2011 "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU De volgende normen zijn van toepassing: EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. TÜV Rheinland LGA Products GmbH, Tillystraße 2, D-90431 Neurenberg, Duitsland, 0197, heeft een vrijwillig EG-typeonderzoek uitgevoerd volgens de richtlijn voor machines (2006/42/EG), artikel 12, punt 3b. Het certificaat voor EG-typeonderzoek heeft nummer: BM 50491650 0001 Huskvarna, 2020-12-30 Pär Martinsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie)
