HASZNÁLATI ÚTMUTATÓ K 770 HUSQVARNA

• 355TARTALOMJEGYZÉK Bevezető p. 356
• Biztonság p. 358
• Összeszerelés p. 366
• Üzemeltetés p. 367
• Karbantartás p. 369
• Hibaelhárítás p. 376
• Szállítás és raktározás p. 377
• Műszaki adatok p. 378
• Tartozékok p. 379

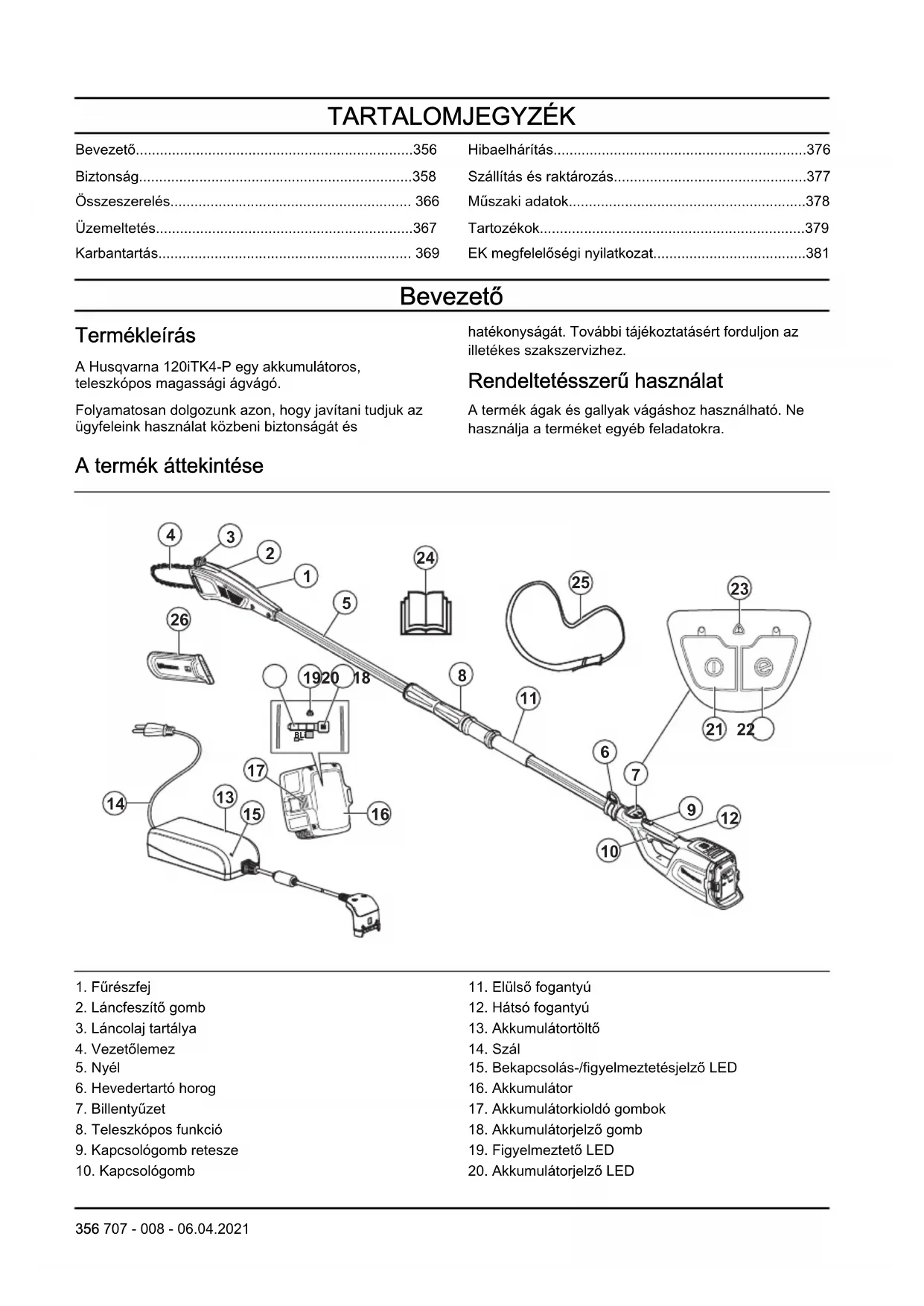

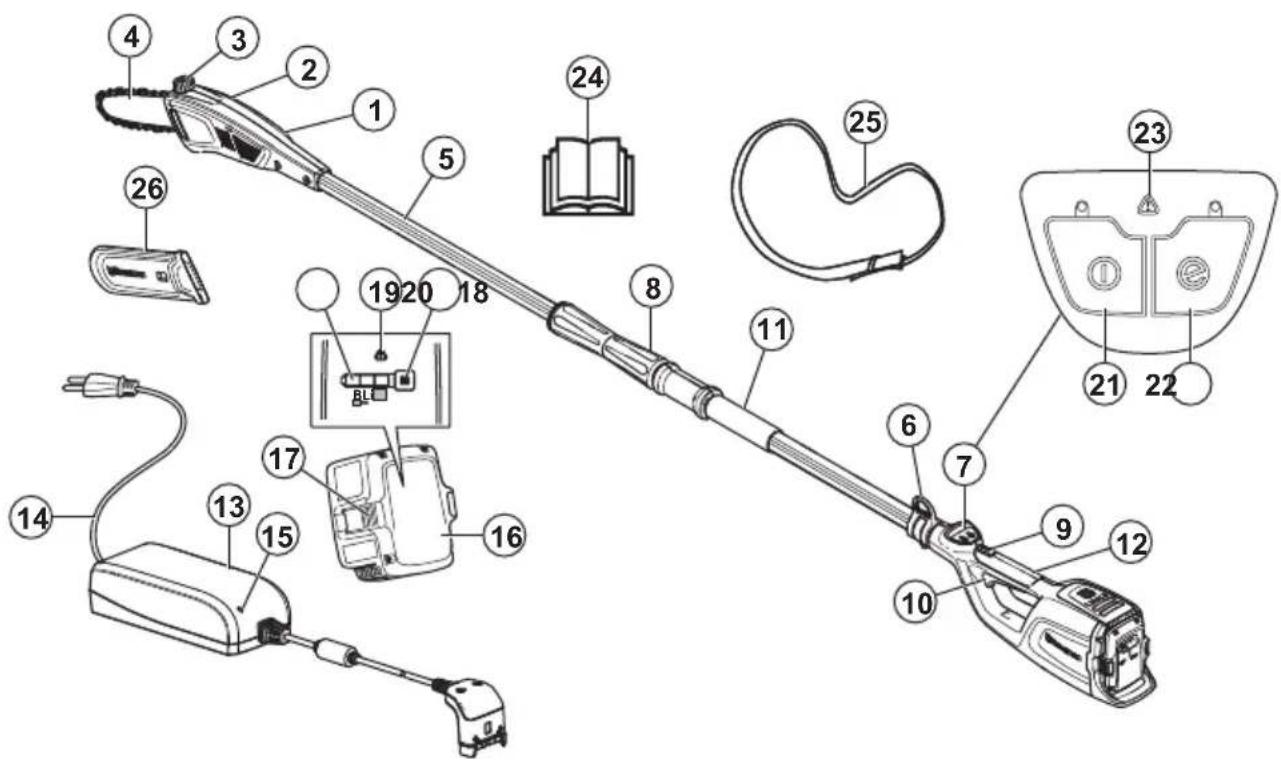

• EK megfelelőségi nyilatkozat Bevezető Termékleírás A Husqvarna 120iTK4-P egy akkumulátoros, teleszkópos magassági ágvágó. Folyamatosan dolgozunk azon, hogy javítani tudjuk az ügyfeleink használat közbeni biztonságát és hatékonyságát. További tájékoztatásért forduljon az illetékes szakszervizhez. Rendeltetésszerű használat A termék ágak és gallyak vágáshoz használható. Ne használja a terméket egyéb feladatokra. A termék áttekintése p. 381

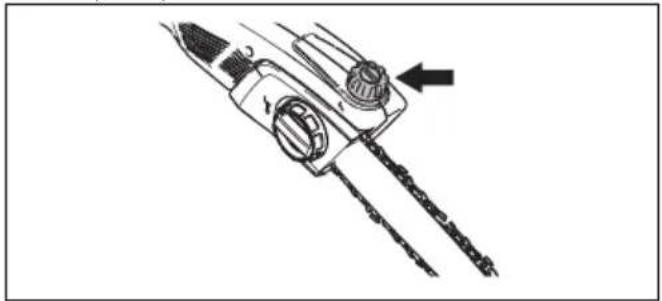

3. Láncolaj tartálya

8. Teleszkópos funkció

9. Kapcsológomb retesze

13. Akkumulátortöltő

15. Bekapcsolás-/figyelmeztetésjelző LED

18. Akkumulátorjelző gomb

19. Figyelmeztető LED

20. Akkumulátorjelző LED

356 707 - 008 - 06.04.202121. Indító-/leállítógomb

23. Figyelmeztető LED

24. Kezelői kézikönyv

26. Szállítási biztosítószerkezet

A terméken található jelzések FIGYELEM! A termék veszélyes lehet! A vigyázatlan vagy helytelen használat komoly vagy halálos kimenetelű sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy végigolvassa és megértse a használati utasítást. A termék használatba vétele előtt olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette a benne foglaltakat. Használjon védősisakot minden olyan helyen, ahol tárgyak hullhatnak le. Használjon jóváhagyott fülvédőt. Használjon jóváhagyott védőszemüveget. Használjon jóváhagyott védőkesztyűt. Egyenáram. Láncolajbetöltő. A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. Ez a termék megfelel a vonatkozó EK- irányelveknek. Feszültségosztály, V Óvja a terméket az esőtől. Tartsa távol kezeit a pengétől (csak magassági sövénynyíró esetén). Teleszkópos funkció. Forgassa balra a gomb meglazításához, és jobbra a megszorításához. Ez a termék nem rendelkezik elektromos szigeteléssel. Ha a termék nagyfeszült- ségű vezetékhez ér vagy annak a közelébe kerül, súlyos, akár halálos sérülés- hez is vezethet. A villamos áram átívelhet egyik pontról a másikra. Minél na- gyobb a feszültség, az áram annál nagyobb távolságot képes átugrani. A villa- mos áram ágakon és más tárgyakon is áthaladhat, különösen, ha azok nedve- sek. Mindig tartson legalább 10 méteres távolságot a termék és a nagyfeszültsé- gű vezetékek és/vagy a vezetékekhez érő tárgyak között. Ha ezen a biztonsági távolságon belül kell végeznie a munkát, mindig vegye fel a kapcsolatot az illeté- kes áramszolgáltatóval, hogy a munka megkezdése előtt meggyőződhessen az áram kikapcsolásáról. A termék kezelőjének ügyelnie kell arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb a munkaterülethez. yyyywwxxxxx A típustáblán megtalálható a sorozatszám. éééé a gyártási év, hh a gyártási hét és xxxxx pedig a sorozatszám. Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

707 - 008 - 06.04.2021 357Szimbólumok az akkumulátoron, illetve

az akkumulátortöltőn A termék újrahasznosítását elektromos és elektronikus be- rendezések újrahasznosításá- ra szolgáló ponton kell elvé- gezni. (Kizárólag Európára vo- natkozik) Meghibásodásbiztos transzformátor. Az akkumulátortöltőt kizárólag beltérben szabad használni és tárolni. Kettős szigetelés. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Vegye ki az akkumulátort annak biztosítására, hogy a termék ne indulhasson be véletlenül.

• Ez a termék veszélyes szerszám, ha nem körültekintően járnak el a használata során, vagy nem megfelelőképpen használják. A gép a kezelő és mások súlyos sérülését és halálát okozhatja.

• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Csak a gyártó által jóváhagyott alkatrészeket használjon. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.

• Használat előtt ellenőrizze a terméket. Lásd: Biztonsági eszközök a terméken362. oldalon

Karbantartás369. oldalon . Ne használjon hibás terméket. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat.

• Biztosítsa, hogy a gyermekek ne játsszanak a termékkel. Soha ne engedje, hogy gyermek vagy a termék használatában nem jártas személy használja vagy szervizelje a terméket, illetve az akkumulátort. A helyi törvények szabályozhatják a felhasználó korát.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• A termék gyermekektől elzárva tartandó.

• A termék eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Mindig eredeti tartozékokat használjon. A nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez, illetve akár a kezelő vagy más személyek halálához is vezethetnek. Megjegyzés: A használatot országos vagy helyi törvények szabályozhatják. Tartsa be a vonatkozó előírásokat. 358 707 - 008 - 06.04.2021A motoros szerszámmal kapcsolatos általános biztonsági figyelmeztetések FIGYELMEZTETÉS: Olvassa el az összes biztonsági figyelmeztetést és az összes utasítást. A figyelmeztetések és az utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy komoly sérülést okozhat. Megjegyzés: Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. A „motoros szerszám” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) motoros szerszámra vagy az akkumulátorról működő (vezeték nélküli) motoros szerszámra vonatkozik. A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balesetek.

• Ne működtesse a motoros szerszámot robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében. A motoros szerszám szikrát vethet, amely begyújthatja a port vagy a kipárolgást.

• Tartsa távol a gyermekeket és a szemlélődőket a motoros szerszám működtetése közben. A figyelem elvonása miatt elvesztheti az uralmát a szerszám felett. Elektromos biztonság

• A motoros szerszám dugaszának illeszkednie kell az aljzatba. A dugón soha semmilyen átalakítást ne végezzen. Ne használjon adapter dugaszt a földelt motoros szerszámokhoz. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.

• Kerülje el az érintkezést a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Megnövekszik az áramütés veszélye, ha teste le van földelve.

• Ne tegye ki a szerszámot esőnek, és ne tartsa azt nedves környezetben. A szerszámba kerülő víz megnöveli az áramütés kockázatát.

• Ne bánjon durván a kábellel. A kábelt ne használja a motoros szerszám hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A megsérült vagy összegabalyodott kábel megnöveli az áramütés kockázatát.

• Ha kültérben használja a szerszámot, használjon kültéri használatra megfelelő hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.

• Ha a motoros szerszámot feltétlenül nedves helyen kell használni, alkalmazzon földzárlati áramköri megszakítóval (GFCI) védett tápellátást. GFCI használatával csökkenthető az áramütés kockázata. Személyes biztonság

• Veszély! Ne használja elektromos távvezetékek közelében. A készülék nem véd az áramütéssel szemben, ha az magasfeszültségű távvezetékkel érintkezik. Tartsa be a helyi rendelkezéseket, amelyek előírják a magasfeszültségű távvezetéktől tartandó biztonságos távolságot, és a magassági ágvágó használata előtt győződjön meg róla, hogy üzemeltetés közben testtartása biztonságos.

• Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a motoros szerszám működtetése során. Ne használja a motoros szerszámot, ha fáradt, vagy ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A szerszám működése közben egy pillanatnyi figyelemkiesés súlyos személyi sérülést okozhat.

• Használjon személyi védőfelszerelést. Mindig használjon szemvédőt. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csúszásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.

• Akadályozza meg a véletlen indítást. Ellenőrizze, hogy a főkapcsoló kikapcsolt állásban van-e, mielőtt csatlakoztatja az áramforrást és/vagy az akkumulátort, illetve felveszi vagy szállítja a szerszámot. Az ujja kapcsolón tartásával vagy a bekapcsolt motoros szerszám áram alá helyezésével balesetet okozhat.

• Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a motoros szerszámot. A motoros szerszám forgó alkatrészéhez csatlakozó kulcs vagy más szerszám személyi sérülést okozhat.

• Ne nyúljon át a gépen. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így jobban uralhatja a motoros szerszámot váratlan helyzetekben.

• Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.

• Ha a készülékhez csatlakoztatható porgyűjtő berendezés, akkor mindig csatlakoztassa és használja azt. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.

• A szerszámok rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a terméket könnyelműen, a szerszámbiztonsági alapelvek figyelmen kívül hagyásával működteti. Egy gondatlanul kivitelezett művelet akár egy századmásodperc alatt is súlyos sérüléshez vezethet.

• A szerszámgép használata során kibocsátott rezgések értéke a használat módjától függően eltérhet a deklarált teljes értéktől. A kezelőknek meg

707 - 008 - 06.04.2021

359kell határozniuk a biztonsági intézkedéseket önmaguk védelme érdekében az adott használati körülmények közötti becsült kitettség alapján (figyelembe véve az üzemelési ciklus minden részét, tehát azt is, amikor a szerszám ki van kapcsolva, illetve amikor üresjáratban működik). A motoros szerszám használata és karbantartása

• Ne erőltesse a motoros szerszámot. Használjon a feladathoz megfelelő motoros szerszámot. A megfelelő szerszámgép jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.

• Ne használja a motoros szerszámot, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérelhető szerszámgépek veszélyesek és javítandók.

• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort, ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a motoros szerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik a motoros szerszám véletlen elindításának veszélyét.

• A nem használt motoros szerszámot tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a motoros szerszámot és ezeket az utasításokat. A motoros szerszámok képzetlen felhasználók kezében veszélyt jelentenek.

• Tartsa karban a motoros szerszámokat. Ellenőrizze a mozgó alkatrészek hibás elhelyezkedését és rögzítését, az alkatrészek sérülését, és minden olyan állapotot, amely hatással lehet a szerszám működésére. Ha sérült, javíttassa meg a motoros szerszámot használat előtt. A rosszul karbantartott motoros szerszámok rengeteg balesetet okoznak.

• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni őket.

• A szerszámot, a tartozékokat és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a motoros szerszámot másféle tevékenységre használják, mint amire tervezték, veszélyes helyzet állhat elő.

• A fogantyúkat és fogófelületeket tartsa szárazon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk és fogófelületek nem teszi lehetővé a szerszám biztonságos kezelését és irányítását váratlan helyzetekben. Az akkumulátor használata és karbantartása

• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.

• A motoros szerszámokat csak a típusuknak megfelelő akkumulátorokkal használja. Bármilyen más típusú akkumulátor használata sérülés- és tűzveszélyes.

• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tüzet okozhat.

• Nem megfelelő körülmények hatására az akkumulátorból folyadék szivároghat ki. Kerülje az érintkezést. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.

• Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülést okozhat.

• Az akkumulátort vagy szerszámot ne tegye ki tűznek vagy túl magas hőmérsékletnek. A tűznek való kitettség, illetve a 130 °C/265 °F feletti hőmérséklet robbanást okozhat.

• Kövesse a töltésre vonatkozó utasításokat, és ne töltse az akkumulátort vagy a szerszámot az utasításokban megadott hőmérséklet-tartományon kívül. A nem megfelelő, illetve a megadott tartományon kívül eső hőmérsékleten való töltés károsíthatja az akkumulátort és növeli a tűzveszélyt. Szervizelés

• A motoros szerszám szervizelését képzett szerelővel végeztesse el, aki kizárólag eredeti cserealkatrészeket használ. Így fenntartható a motoros szerszám biztonsága.

• Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el. A magassági ágvágóval kapcsolatos biztonsági figyelmeztetések – Személyes biztonság

• Az ágvágó használatakor minden testrészét tartsa távol a fűrészlánctól. Az ágvágó beindítása előtt győződjön meg róla, hogy a fűrészlánc semmihez sem ér hozzá. Az ágvágó használatakor a fűrészlánc egy pillanatnyi figyelmetlenség hatására is belekaphat ruházatába vagy testébe.

• Mindig fogja szilárdan az ágvágót, a jobb kézzel a hátsó, bal kézzel az elülső fogantyút. Soha ne cserélje fel a kezét, mert ez növeli a személyi sérülés veszélyét.

• Az ágvágót kizárólag a szigetelt fogófelületeinél tartsa, mert a vágófej belevághat a rejtett kábelekbe vagy a saját zsinórjába. Ha a fűrészláncok feszültség alatt álló vezetékkel érintkeznek, az ágvágó bizonyos fémrészei is feszültség alá kerülnek, és így a kezelőjét áramütés érheti.

• Viseljen védőszemüveget. További biztonsági felszerelés használata is javasolt a hallás, fej, kézfej,

707 - 008 - 06.04.2021láb és lábfej védelmére. A megfelelő

védőfelszereléssel mérsékelhető az elrepülő törmelék vagy a fűrészlánc véletlen érintése okozta személyi sérülés.

• Ne működtesse a láncfűrészt fán, létrán és háztetőn állva, vagy egyéb instabil állványon. A láncfűrész ilyen módon történő működtetése súlyos személyi sérüléshez vezethet.

• Mindig gondoskodjon a megfelelő alapzatról, és csak stabil, biztonságos és vízszintes felületen állva használja a láncfűrészt. Síkos vagy instabil felületen elvesztheti egyensúlyát vagy uralmát az ágvágó felett.

• Feszültség alatt álló ág vágásakor számoljon a visszacsapódás lehetőségével. A farostok feszültségének megszűnésekor az ág a kezelőnek csapódhat, illetve úgy mozdulhat, hogy a kezelő elveszíti uralmát az ágvágó felett.

• Bokrok és fiatal fák vágása különös körültekintést igényel. A vékony anyag beleakadhat az ágvágóba, és a kezelő felé csapódhat, vagy kimozdíthatja a kezelőt az egyensúlyából.

• Kövesse a kenésre, láncfeszítésre, valamint a vezetőlemez és a lánc cseréjére vonatkozó utasításokat. Ha a fűrészlánc feszessége vagy kenése nem megfelelő, akkor a lánc elszakadhat, illetve nagyobb a veszélye a visszarúgásnak.

• Az ágvágót az elülső fogantyúnál fogva, mindig kikapcsolt állapotban, testétől elfordítva hordozza. Az ágvágót mindig felhelyezett vezetőlemez- burkolattal szállítsa vagy tegye el. Az ágvágó helyes kezelésével csökkenthető a mozgásban lévő fűrészlánc véletlen érintésének valószínűsége.

• Csak fát vágjon. Ne használja az ágvágót a rendeltetésének nem megfelelő célra. Például: ne vágjon az ágvágóval fémet, műanyagot, falazatot vagy nem fából készült építőanyagot. Az ágvágónak a rendeltetésétől eltérő használata veszélyes helyzeteket idézhet elő.

• A fogantyúkat tartsa szárazon, tisztán, olaj- és zsírmentesen. A zsíros, olajos fogantyú csúszik, így elvesztheti uralmát a gép felett.

• Csak akkor vágjon ki fát, ha ismeri az azzal járó kockázatokat, és hogy azok hogyan kerülhetők el. Fa kivágásakor súlyos sérülést szenvedhet a kezelő vagy a közelben tartózkodók.

• Az ágvágó nem használható fa kivágásához. Az ágvágónak a rendeltetésétől eltérő használata a kezelő vagy a közelben tartózkodók súlyos sérülését okozhatja.

• Kezdő felhasználóknak nagyon ajánlott fűrészállványon vagy hasonló támasztékon gyakorolni a rönkvágást. A visszarúgás okai és megelőzése Ha a vezetőlemez csúcsa egy másik tárggyal kerül érintkezésbe, vagy ha az összezáródó fa becsípi az ágvágót, visszarúgás következhet be. A csúcsnak egy másik tárggyal való érintkezése bizonyos esetekben heves reakciót válthat ki, felfelé és a kezelő felé dobva a vezetőlemezt. Ha a vezetőlemez felső részén becsípődik az ágvágó, a vezetőlemez hirtelen a kezelő felé lökődhet. A kezelő mindkét reakció esetén elveszítheti uralmát az ágvágó felett, aminek súlyos személyi sérülés lehet a következménye. Ne hagyatkozzon kizárólag az ágvágóba épített biztonsági eszközökre. Az ágvágó felhasználójaként lépéseket kell tennie a vágási munkálatok baleset- és sérülésmentessége érdekében. A visszarúgás az ágvágó helytelen használatának, illetve a nem megfelelő eljárásnak és körülményeknek a következménye. Az alábbi ismertetett óvintézkedésekkel elkerülhető:

• Stabilan, két kézzel tartsa az ágvágót, ujjai szilárdan kulcsolódjanak a fogantyúkra. Test- és kartartása olyan legyen, hogy ellen tudjon állni a visszarúgási erőknek. A megfelelő óvintézkedések megtétele esetén a kezelő ellenőrzése alatt tudja tartani a visszarúgási erőket. Ne engedje el a magassági ágvágót.

• Ne becsülje túl a képességeit, és sohase vágjon vállmagasság fölött. Így megakadályozhatja, hogy a csúcs véletlenül hozzáérjen valamihez, és váratlan helyzetben megőrizheti uralmát az ágvágó felett.

• Kizárólag a gyártó által meghatározott védőlemezt és ágvágót használja cserealkatrészként. Nem megfelelő csere-vezetőlemez vagy -ágvágó használata láncszakadást és/vagy visszarúgást okozhat.

• Kövesse a gyártó ágvágóra vonatkozó élezési és karbantartási utasításait. A mélységhatároló magasságának csökkenése hevesebb visszarúgást okozhat. Az ágvágóra vonatkozó általános biztonsági figyelmeztetések A beakadt anyagok eltávolításakor, valamint az ágvágó tárolásakor és szervizelésekor kövesse a megadott utasításokat. Állítsa a kapcsolót KI állásba, és vegye ki az akkumulátort. Az ágvágó váratlan, a beakadt anyagok eltávolítása vagy a szervizelés során történő bekapcsolódása súlyos személyi sérüléshez vezethet. Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata során viseljen jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

707 - 008 - 06.04.2021

361• Vegyen fel védősisakot, ha fennáll az esélye, hogy valami a fejére eshet.

• Használjon jóváhagyott fülvédőt.

• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.

• Ha szükséges, viseljen kesztyűt – például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

• Viseljen védőcsizmát vagy csúszásgátló talppal ellátott lábbelit.

• Használjon fűrészbiztos védelemmel ellátott nadrágot.

• Viseljen sűrű szövésű anyagból készült ruházatot. Vastag, hosszú nadrágot és hosszú ujjú felsőrészt viseljen. Ne viseljen bő ruházatot, mert az beakadhat a gallyakba és a bokrok ágaiba. Ne viseljen ékszereket, rövidnadrágot vagy nyitott cipőt, illetve ne legyen mezítláb. Igazítsa haját vállmagasság fölé.

• Tartson elsősegélykészletet a közelben. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket. Ez a fejezet a termék biztonsági funkcióit és rendeltetését, valamint a megfelelő üzemelést biztosító ellenőrzések és karbantartási műveletek elvégzésének módját ismerteti. A termék részegységeinek helyével kapcsolatban lásd a(z) A termék áttekintése356. oldalon című fejezetben szereplő utasításokat. A termék élettartama lecsökkenhet, a balesetveszély pedig megnövekedhet, ha a termék karbantartását nem megfelelően hajtják végre, illetve ha a szervizt és/vagy a javításokat nem szakszerűen végzik. Ha további információra van szüksége, vegye fel a kapcsolatot a legközelebbi szervizszolgáltatóval. FIGYELMEZTETÉS: Soha ne használja a terméket hibás biztonsági felszerelésekkel. A termék biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat a jelen fejezetben leírtak szerint kell elvégezni. Ha az Ön terméke nem felel meg az alábbi vizsgálatok valamelyikénél, forduljon szervizműhelyéhez. VIGYÁZAT: A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszereléseire. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizműhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizműhellyel rendelkező szakkereskedőtől vásárolta, akkor kérje el tőle a legközelebbi szervizműhely címét. 362 707 - 008 - 06.04.2021A billentyűzet ellenőrzése

1. Nyomja le és tartsa lenyomva az indító-/

leállítógombot (A). A B

a) Ha a LED világít, a termék be van kapcsolva. b) Ha a LED nem világít, a termék ki van kapcsolva.

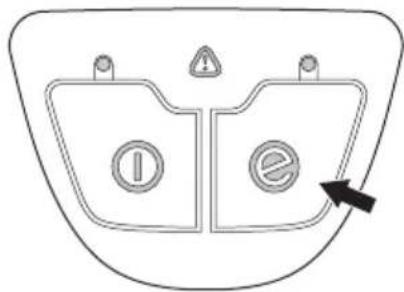

2. A SavE gomb funkciójával kapcsolatban lásd:

SavE funkció elindítása369. oldalon

3. Ha a figyelmeztetésjelző (C) világít vagy villog, lásd:

Hibaelhárítás376. oldalon

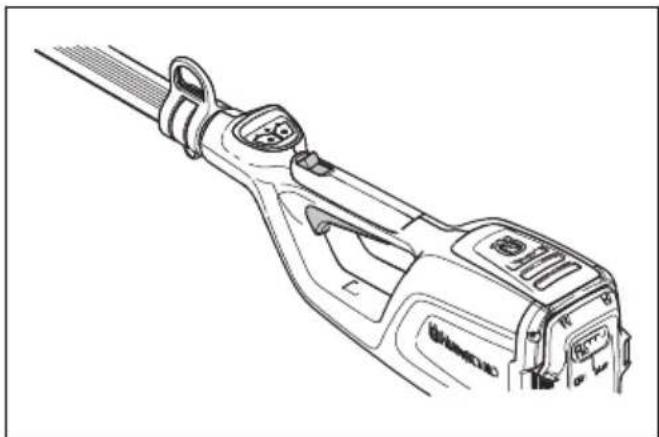

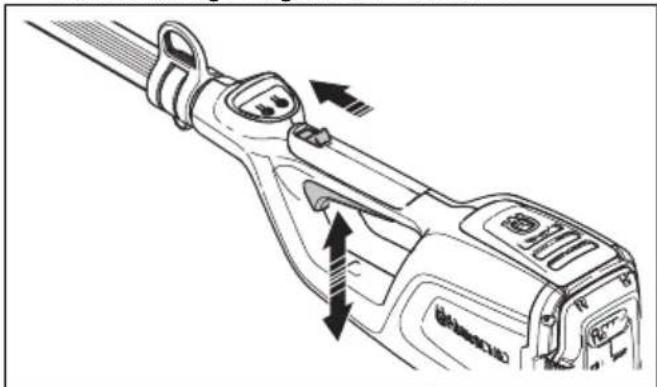

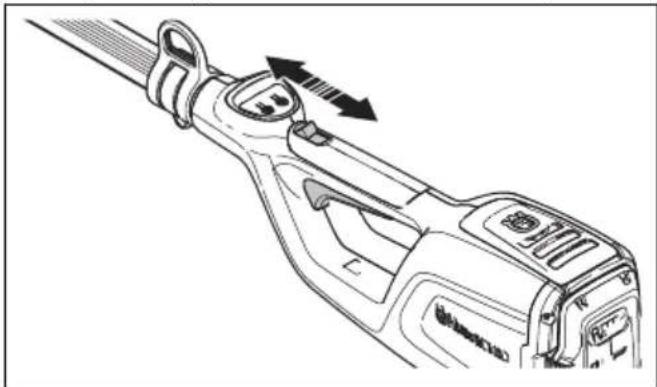

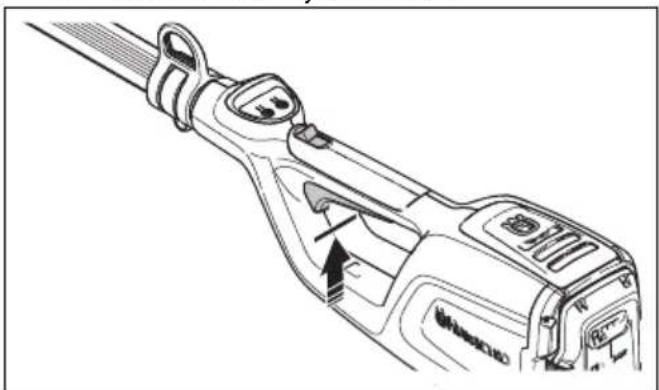

A kapcsológomb reteszének ellenőrzése A kapcsológomb retesze megakadályozza a gomb véletlen megnyomását. Amikor elengedi a fogantyút, a kapcsológomb és annak retesze visszaáll az eredeti helyzetébe.

1. Ellenőrizze, hogy a kapcsológomb reteszel-e, amikor

a retesz az eredeti helyzetében van.

2. Húzza ki, majd engedje el a reteszt, és győződjön

meg róla, hogy az visszatér-e az eredeti helyzetébe.

3. Győződjön meg arról, hogy a kapcsológomb és a

retesz akadálymentesen mozog-e, valamint hogy a visszatérítő rugó megfelelően működik-e.

4. Indítsa el a terméket, lásd:

A termék elindítása368. oldalon

5. Adjon teljes gázt.

6. Engedje el a bekapcsológombot, és győződjön meg

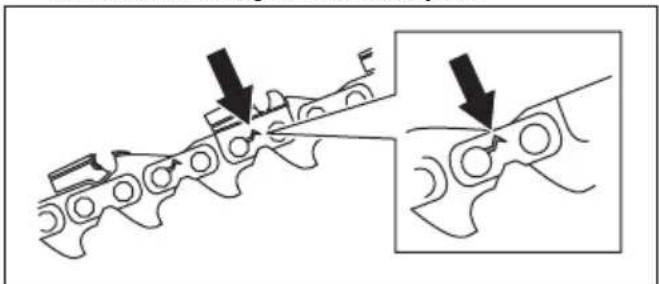

róla, hogy a vágófelszerelés leállt-e. A vágószerkezetre vonatkozó biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Kizárólag jóváhagyott vezetőlemez/fűrészlánc kombinációkat és élezőfelszerelést használjon. Az utasításokat illetően tekintse át a következőt: Karbantartás369. oldalon

• A fűrészlánc használata és karbantartása során használjon védőkesztyűt. A nem mozgó fűrészlánc is sérüléseket okozhat.

• Biztosítsa a vágófogak megfelelő mértékű élezését. Kövesse az utasításokat, és csak a javasolt reszelősablont használja. A károsodott vagy nem

707 - 008 - 06.04.2021

363megfelelően megélezett fűrészlánc megnöveli a balesetek kockázatát.

• A helyes vágásmélység-beállítást alkalmazza. Kövesse az utasításokat, és csak a javasolt vágásmélység-beállítást használja. A túl nagyra beállított vágásmélység-beállítás növeli a visszacsapódás kockázatát.

• Ellenőrizze, hogy a fűrészlánc feszessége megfelelő-e. Ha a fűrészlánc nem fekszik rá szorosan a vezetőlemezre, akkor a fűrészlánc leugorhat a helyéről. A nem megfelelő fűrészláncfeszesség a vezetőlemez, a fűrészlánc és a csillagkerék fokozott kopását okozza. Lásd az Tartozékok379. oldalon fejezetet.

• Rendszeresen végezzen karbantartást a vágószerkezeten, és tartsa megfelelően kent állapotban. Ha a fűrészlánc nincs megfelelően megkenve, akkor megnő a vezetőlemez, a fűrészlánc és a csillagkerék kopásának kockázata. Biztonsági utasítások az üzemeltetéshez FIGYELMEZTETÉS: A termék használata előtt olvassa el és tartsa be az alábbi figyelmeztetéseket.

• Ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak legalább 15 méternek kell lennie. Ellenkező esetben komoly személyi sérülések veszélye áll fenn. Ha valaki megközelíti Önt, azonnal állítsa le a terméket. Mielőtt megfordulna a termékkel, mindig ellenőrizze, hogy nem tartózkodik- e valaki a biztonsági zónán belül.

• Ne használja a terméket rossz időjárási körülmények között, például sűrű ködben, intenzív esőzéskor, erős szélben, rendkívüli hidegben stb. Kánikulában a termék túlmelegedhet. A rossz időben végzett munka fárasztó, és gyakran kockázatokkal is jár, például jeges talaj, villámlás, előre ki nem számítható dőlési irány stb.

• Ne engedje, hogy gyermekek használják a terméket, vagy a termék közelében tartózkodjanak. Mivel a termék könnyen indul, szigorú felügyelet nélkül a gyermekek könnyedén beindíthatják. Ez súlyos személyi sérüléshez vezethet. Válassza le az akkumulátort, ha nem tud folyamatosan felügyelni a termékre.

• Ügyeljen arra, sem emberek, sem állatok vagy egyéb tényezők ne befolyásolhassák az Ön uralmát a termék felett, illetve hogy a fent említettek ne kerülhessenek érintkezésbe a vágófelszereléssel vagy a szétszóródó tárgyakkal.

• Fülvédő viselése esetén mindig figyeljen a figyelmeztető jelzésekre és hangokra. A termék leállítása után azonnal vegye le a fülvédőket.

• Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyeket feltehetőleg az erős rezgés okozott. Ezek a tünetek lehetnek többek között: zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bőr színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek.

• Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Nem megfelelő, vagy meghibásodott védelem komoly személyi sérülést idézhet elő.

• Mindig állítsa le a terméket, vegye ki az akkumulátort, és ellenőrizze, hogy a vágószerkezet álló helyzetben van-e, mielőtt bármilyen munkát végezne a terméken. Az élezésre vonatkozó utasításoktól való eltérés nagyban növeli a visszarúgás kockázatát.

• Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát.

707 - 008 - 06.04.2021Forduljon kereskedőhöz vagy márkaszervizhez. Ne

használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nem rendelkezik elegendő szakértelemmel.

• Ne használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nem rendelkezik elegendő szakértelemmel.

• Soha ne használja a terméket, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, éberségét, ítélőképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be.

• A termék hirtelen oldalra csapódhat, ha a vezetőlemez csúcsa szilárd tárgynak ütközik. A jelenség neve visszarúgás. A visszarúgás olyan erőteljes is lehet, hogy a terméket és/vagy a kezelőt elfordíthatja valamelyik irányba, így a kezelő elveszítheti uralmát a termék felett. Ne vágjon a vezetőlemez csúcsával.

• Ne használja az terméket olyan körülmények között, amelyeknél baleset esetén nem lenne lehetősége segítséget hívni.

• Tartsa meg egyensúlyát, és álljon szilárdan. Bizonyosodjon meg arról, hogy biztonságosan tud járni és állni. Nézzen körül és ellenőrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok stb.) jelenlétét arra az esetre, ha hirtelen el kellene mozdulnia. Legyen nagyon óvatos, amikor lejtős talajon dolgozik.

• Mindig ellenőrizze a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak.

• Legyen rendkívül óvatos a feszített törzsek fűrészelésekor. Egy feszített törzs fűrészelés közben és után is visszaugorhat eredeti helyzetébe. Ha Ön helytelenül helyezkedik el, illetve nem jó helyen kezdi a fűrészelést, a fa Önre vagy a termékre zuhanhat, és Ön elveszítheti a kontrollt. Mindkét eset súlyos személyi sérüléseket okozhat.

• Tartsa meg egyensúlyát, és álljon szilárdan.

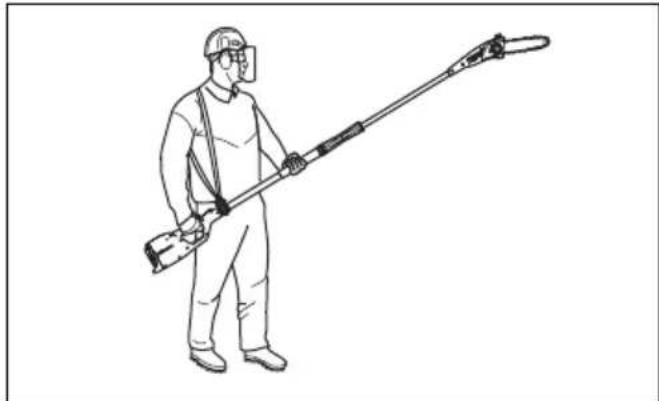

• Használja a hevedert, amely megtartja a termék súlyát és egyszerűbbé teszi annak kezelését.

• Mindig két kézzel tartsa a terméket. Tartsa a terméket teste jobb oldalán.

• Kapcsolja ki a terméket, mielőtt másik helyre megy vele. Ha a terméket nagyobb távolságokra viszi vagy szállítja, szerelje fel a szállítási biztosítószerkezetet.

• Soha ne tegye le a beindított terméket, hacsak nem tudja szemmel tartani azt.

• -10 °C alatti üzemeltetés esetén a munka megkezdése előtt a terméket és az akkumulátort legalább 24 órán át fűtött helyen kell tárolni.

• Soha ne álljon közvetlenül a levágandó faág alá. Ez súlyos, akár halálos személyi sérüléshez is vezethet.

• Tartsa be a magasfeszültségű távvezetékek közelében való munkavégzésre vonatkozó biztonsági szabályozásokat.

• Ez a termék nem rendelkezik elektromos szigeteléssel. Ha a termék nagyfeszültségű vezetékhez ér vagy annak a közelébe kerül, súlyos, akár halálos testi sérüléshez is vezethet. A villamos áram átívelhet egyik pontról a másikra. Minél nagyobb a feszültség, az áram annál nagyobb távolságot képes átugrani. A villamos áram ágakon és más tárgyakon is áthaladhat, különösen, ha azok nedvesek. Mindig tartson legalább 10 méteres távolságot a termék és a nagyfeszültségű vezetékek és/vagy a vezetékekhez érő tárgyak között. Ha ezen a biztonsági távolságon belül kell végeznie a munkát, mindig vegye fel a kapcsolatot az illetékes áramszolgáltatóval, hogy a munka megkezdése előtt meggyőződhessen az áram kikapcsolásáról.

• A hibás vágófelszerelés használata növelheti a balesetveszélyt. Az akkumulátorral kapcsolatos biztonsági előírások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Az ajánlott akkumulátortípus a BLi10. A akkumulátorok szoftveresen kódolva vannak.

• A tölthető BLi10 akkumulátort kizárólag a megfelelő Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

• Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

• Ne használjon nem újratölthető akkumulátorokat.

• Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

• Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor súlyos égési, illetve vegyi égési sérüléseket okozhat.

• Tartsa az akkumulátort esős, nedves környezettől távol.

• Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

• Ne engedje, hogy az akkumulátorsav a bőrére kerüljön. Az akkumulátorsav bőrsérülést, bőrmarást

707 - 008 - 06.04.2021

365és égési sérülést okozhat. Ha akkumulátorsav került a szemébe, ne dörzsölje, hanem legalább 15 percen át alaposan mossa a szemét vízzel. Ha akkumulátorsav került a bőrére, mossa le az érintett bőrfelületet bő szappanos vízzel. Forduljon orvoshoz.

• Az akkumulátort -10 °C (14 °F) és 40 °C (104 °F) közötti hőmérsékleten használja.

• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: A termék, az akkumulátor és az akkumulátortöltő tisztítása376. oldalon

• Ne használjon meghibásodott vagy sérült akkumulátort.

• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, csavaroktól és ékszerektől.

• Az akkumulátor gyermekektől elzárva tartandó. Az akkumulátortöltő készülék biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Áramütés vagy rövidzárlat veszélye, ha a biztonsági utasításokat nem tartják be.

• Ne használjon mást a termékhez mellékelt akkumulátortöltőn kívül. A BLi10 akkumulátor töltéséhez a javasolt töltőtípus a QC80.

• Ne próbálkozzon az akkumulátortöltő szétszerelésével.

• Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a tápkábelt húzza.

• Minden kábelt és hosszabbítókábelt óvjon a víztől, az olajtól és az éles peremektől. Ügyeljen rá, hogy a kábel ne akadjon be ajtóba, korlátba vagy ezekhez hasonló tárgyakba.

• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Győződjön meg róla, hogy az akkumulátortöltőt nem fedi semmi. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort kültéren. Ne töltse az akkumulátort nedves körülmények között.

• Az akkumulátortöltőt csak 5 °C (41 °F) és 40 °C (104 °F) közötti hőmérséklet esetén használja. A töltőkészüléket jól szellőző, száraz és pormentes környezetben használja.

• Ne tegyen tárgyakat az akkumulátortöltő hűtőnyílásaiba.

• Ne érintsen az akkumulátortöltő csatlakozóihoz fémtárgyakat, mivel ezek rövidzárlatot okozhatnak a töltőkészüléken.

• Jóváhagyott, sértetlen hálózati aljzatot használjon. Ellenőrizze, hogy az akkumulátortöltő kábele nem sérült-e. Hosszabbítókábelek használata esetén győződjön meg arról, hogy a hosszabbítókábelek nem sérültek-e. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A terméken végzett karbantartási műveletek előtt olvassa el az alábbi figyelmeztetéseket.

• Karbantartás, egyéb ellenőrzések vagy a termék összeszerelése előtt távolítsa el az akkumulátort.

• A kezelő kizárólag a jelen használati utasításban szereplő karbantartási és szervizmunkákat végezheti el. A szélesebb körű karbantartási és szervizmunkákkal kapcsolatban forduljon a szakszervizhez.

• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Az erős tisztítószerek kárt tehetnek a műanyagban.

• A karbantartási műveletek elmulasztása csökkenti a termék élettartamát, illetve növeli a balesetveszélyt.

• A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel, különös tekintettel a biztonsági eszközökre. Amennyiben a karbantartást követően nem minden, a használati utasításban leírt ellenőrzési művelet jóváhagyott, forduljon a szakszervizhez. Garantáljuk a termékéhez megfelelő, professzionális javítást és szervizelést.

• Kizárólag eredeti pótalkatrészeket használjon. Összeszerelés Bevezető FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket. 366 707 - 008 - 06.04.2021A nyél összeszerelése

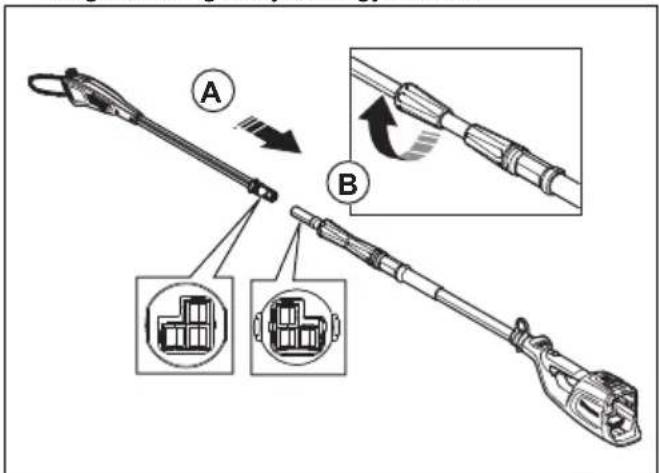

1. Ügyeljen arra, hogy az elektromos csatlakozók

megfelelően igazodjanak egymáshoz.

2. Csatlakoztassa egymáshoz a nyél (A) végeit.

3. Szorítsa meg a nyél fűrészfej felőli oldalán található,

elcsavarható fogantyút (B). A nyél hosszának beállítása

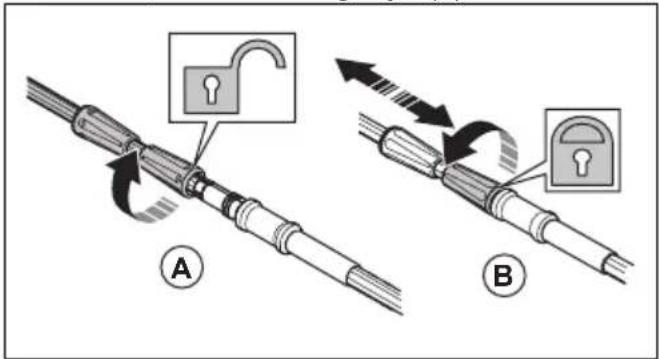

1. Lazítsa meg a nyél akkumulátorház felőli oldalán

található, elcsavarható fogantyút (A).

2. Állítsa a nyelet megfelelő hosszúságúra.

3. Szorítsa meg az elcsavarható fogantyút (B).

A heveder beállítása A termék működtetésekor mindig használja a hevedert. A heveder maximális ellenőrzést garantál a kezelőnek a termék használata során. A heveder használata esetén kevésbé valószínű, hogy a kezelő karja és háta elfárad.

1. Vegye fel a hevedert.

2. Rögzítse a terméket a hevedertartó horoghoz.

3. Állítsa be a heveder hosszát úgy, hogy a tartóhorog

nagyjából egy szintben legyen a jobb csípőjével. Üzemeltetés A funkciók ellenőrzése a termék használata előtt

1. Ellenőrizze, hogy nem található-e szennyeződés

vagy sérülés a levegőbeömlő nyílásnál. Egy kefe segítségével távolítsa el a termékről a füvet és a leveleket.

2. Győződjön meg arról, hogy a termék megfelelően

3. Húzza meg a csavarokat és az anyákat.

4. Ellenőrizze, hogy a fűrészfej megfelelően van-e

5. Ellenőrizze, hogy a fűrészfejen nem találhatók-e

sérülések, például repedések. Ha a fűrészfej sérült, cserélje.

6. Győződjön meg arról, hogy a burkolatok sértetlenek-

e, valamint hogy megfelelően vannak-e felszerelve. Az akkumulátortöltő csatlakoztatása

1. Az akkumulátortöltőt a típustáblán szereplő

feszültségű és frekvenciájú áramforráshoz csatlakoztassa.

2. Csatlakoztassa a dugót egy földelt hálózati aljzatba.

Egyszer zölden felvillan a töltő LED-je. Megjegyzés: 50 °C/122 °F feletti hőmérsékleten nem kerül sor az akkumulátor töltésére. 50 °C/122 °F feletti hőmérséklet esetén az akkumulátortöltő a töltés előtt lehűti az akkumulátort.

707 - 008 - 06.04.2021 367Az akkumulátor csatlakoztatása a

töltőkészülékhez Megjegyzés: Az első használat előtt töltse fel az akkumulátort. Az új akkumulátorok csak 30%-ra vannak feltöltve.

1. Ellenőrizze, hogy az akkumulátor teljesen száraz-e.

2. Csatlakoztassa az akkumulátort a töltőkészülékhez.

3. Ellenőrizze, hogy az akkumulátortöltőn lévő zöld

töltésjelző lámpa világít-e. Ez azt jelenti, hogy az akkumulátor megfelelően érintkezik a töltőkészülékkel.

4. Ha az akkumulátoron az összes LED (A) világít, az

akkumulátor teljesen fel van töltve. BLi

5. Az akkumulátortöltő fali aljzatból történő

kihúzásához a dugaszt húzza. Ne a kábelt húzza.

6. Vegye ki az akkumulátort a töltőből.

Megjegyzés: További információkért tekintse át az akkumulátor és az akkumulátortöltő használati utasítását. Az akkumulátor csatlakoztatása a termékhez FIGYELMEZTETÉS: Kizárólag eredeti Husqvarna akkumulátorokat használjon a termékben.

1. Ellenőrizze, hogy az akkumulátor teljesen fel van-e

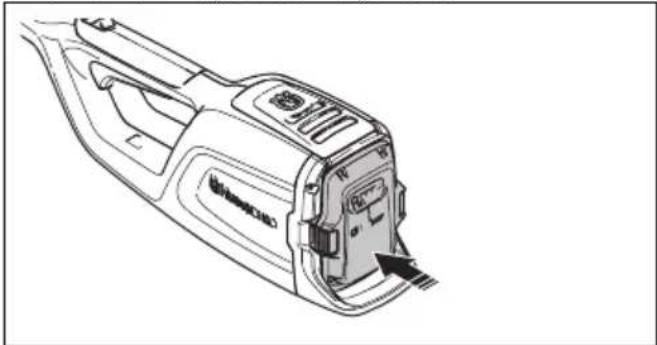

2. Helyezze az akkumulátort a terméken található

akkumulátortartóba. Az akkumulátornak könnyedén be kell csúsznia a tartóba – ha nem ez történik, akkor nem megfelelően helyezte be.

3. Nyomja meg az akkumulátor alsó részét, és tolja be

teljesen az akkumulátortartóba. Az akkumulátor egy kattanás kíséretében a helyére kattan.

4. Győződjön meg arról, hogy a reteszek megfelelően

rögzülnek-e a helyükön. A termék elindítása

1. Tartsa nyomva az indító-/leállítógombot, amíg a zöld

LED világítani nem kezd.

2. Húzza hátra a kapcsológomb reteszét, és tartsa

lenyomva a kapcsológombot. Ágak vágása FIGYELMEZTETÉS: Magasfeszültségű vezetékek közelében különös körültekintéssel járjon el. A lezuhanó faágak rövidzárlatot okozhatnak.

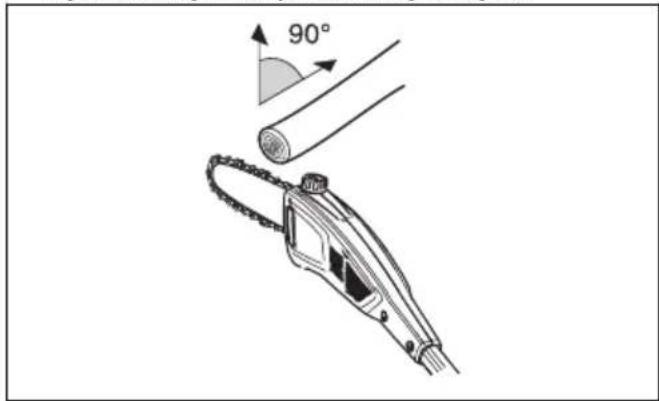

• Amikor csak lehetséges, helyezkedjen úgy, hogy az ágra merőlegesen ejthesse meg a vágást.

• A nagyobb ágakat részekben vágja le, így jobban irányíthatja, hogy hová essenek. Azt is számításba kell vennie, hogy a lehulló ágak a talajról a felhasználó felé pattanhatnak.

707 - 008 - 06.04.2021• Soha ne vágja le a az ágak tövénél található

kidudorodó részt, mivel ez lassítja a gyógyulás folyamatát, és növeli a gombafertőzés kockázatát.

• A vágófej aljánál található leállítóelem támasztást biztosít a vágás során. Ez megakadályozza, hogy a vágófelszerelés megpattanjon az ágon.

• Az ág átvágása előtt ejtsen egy kezdővágást az ág alsó részén. Ez megakadályozza a kéreg letöredezését, ami lassabb gyógyuláshoz vezethet, és akár maradandó károsodást is okozhat a fának. Az elakadás elkerülése érdekében a vágás nem lehet mélyebb az ág vastagságának ⅓-ánál. Az elakadás elkerülése érdekében ne állítsa le a terméket, amikor kihúzza a vágófelszerelést az ágból.

• Ügyeljen a szilárd lábtartásra, valamint hogy az ágak, kövek és fák ne akadályozhassák munka közben. FIGYELMEZTETÉS: Soha ne aktiválja a kapcsológombot, ha nem lát rá teljesen a vágófelszerelésre. A SavE funkció elindítása A termék SavE funkcióval rendelkezik. A SavE funkció a lehető leghosszabb működési időt biztosítja az akkumulátor számára.

1. Nyomja meg a SavE gombot. A funkció

bekapcsolásakor a LED világítani kezd.

2. A SavE funkció leállításához nyomja meg ismét a

gombot. A termék leállítása

1. Engedje el a kapcsológombot.

2. Nyomja meg a leállítógombot; ekkor a zöld LED

3. Vegye ki az akkumulátort a termékből. Nyomja meg

a két kioldógombot, és húzza ki az akkumulátort. Karbantartás Bevezető FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. FIGYELMEZTETÉS: Karbantartás előtt vegye ki az akkumulátort. Karbantartási terv FIGYELMEZTETÉS: Karbantartási munkák előtt távolítsa el az akkumulátort. Alább következik egy lista a termék karbantartásával kapcsolatos lépésekről. További tájékoztatásért tekintse meg a Karbantartás fejezetben található feladatokat.

707 - 008 - 06.04.2021 369Karbantartás Naponta Hetente Havonta

Tisztítsa meg a gép külső részeit egy száraz törlőkendővel. Ne használjon vizet.

Ellenőrizze, hogy az indító-/leállító gomb megfelelően működik-e, illetve nem sérült-e.

Ellenőrizze, hogy biztonsági szempontból megfelelő-e a kapcsológomb és a kapcsoló- gomb reteszének működése.

Ellenőrizze, hogy az összes vezérlő működik és sértetlen-e.

A fogantyúkat tartsa szárazon és tisztán. Győződjön meg arról, hogy a fogantyúkon nincs olaj vagy zsír.

Ellenőrizze, hogy a fűrészlánc burkolata sér- tetlen-e. Ha a fűrészlánc burkolata sérült, cserélje ki.

Ellenőrizze, hogy a csavarok és anyák szoro- san rögzülnek-e.

Tisztítsa meg az olajtartály sapkáját. X Ellenőrizze, hogy az akkumulátor kioldó- gombjai működnek-e, és rögzítik-e az akku- mulátort a termékben.

Ellenőrizze, hogy az akkumulátortöltő sértet- len és megfelelően működik-e.

Ellenőrizze, hogy az akkumulátor sértetlen-e. X Ellenőrizze, hogy az akkumulátor fel van tölt- ve.

Ellenőrizze, hogy az akkumulátortöltő sértet- len-e.

Ellenőrizze az összes kábelt, csatlakozót és csatlakozást. Ellenőrizze, hogy nem találha- tó-e rajtuk sérülés vagy szennyeződés.

Tisztítsa meg a fűrészlánc burkolatát. X Végezze el az akkumulátor és a termék kö- zötti csatlakozások ellenőrzését. Végezze el az akkumulátor és az akkumulátortöltő közöt- ti csatlakozás ellenőrzését.

Ellenőrizze, hogy nem találhatók-e sérülések a fűrészfejen. Ha a fűrészfej sérült, cserélje. A fűrészfej minden szervizelését Husqvarna márkakereskedő végez- ze. Ellenőrizze a lánc csillagkerekének kopását. A lánc csillagkerekét körülbelül 100 üzemóra után cserélje, vagy szükség szerint gyakrabban. 370 707 - 008 - 06.04.2021A vágószerkezet ellenőrzése

1. Győződjön meg arról, hogy nincsenek repedések a

szegecseken és a szemeken, és hogy egyik szegecs sem laza. Szükség esetén cserélje ki.

2. Győződjön meg arról, hogy a fűrészlánc könnyen

hajlítható. Ha a fűrészlánc merev, cserélje le.

3. Hasonlítsa össze a láncot egy új lánccal annak

megállapításához, hogy a szegecsek és a meghajtószemek elhasználódtak-e.

4. Cserélje ki a fűrészláncot, a vágófog leghosszabb

része rövidebb, mint 4 mm/0,16 hüvelyk. Emellett akkor is ki kell cserélni a fűrészláncot, ha repedések vannak a vágószemeken. A vezetőlemez cseréje

1. Fordítsa el a rögzítőgombot az óramutató járásával

ellentétes irányba, és távolítsa el a védőburkolatot (A).

2. Távolítsa el a vezetőlemezt a fűrészlánccal együtt.

3. Vegye le a fűrészláncot a vezetőlemezről.

4. Távolítsa el a csavart (D), majd távolítsa el a

fogaskereket. Tartsa a közelben a fogaskereket.

5. Szerelje fel a fogaskereket a csavarral (D) az új

6. Helyezze a fűrészláncot a vezetőlemez vájatába.

7. Szerelje fel a vezetőlemezt és a fogaskereket (B) a

vezetőlemez csapjára (E).

8. Helyezze a fűrészláncot a csillagkerék köré.

Ügyeljen arra, hogy a vágófogak ne a csillagkerék (C) felé mutassanak.

9. Szerelje fel a védőburkolatot (A), majd fordítsa el a

rögzítőgombot az óramutató járásával megegyező irányba.

10. Szorítsa meg a fűrészláncot. Az utasításokat illetően

tekintse át a következőt: A fűrészlánc feszességének beállítása374. oldalon

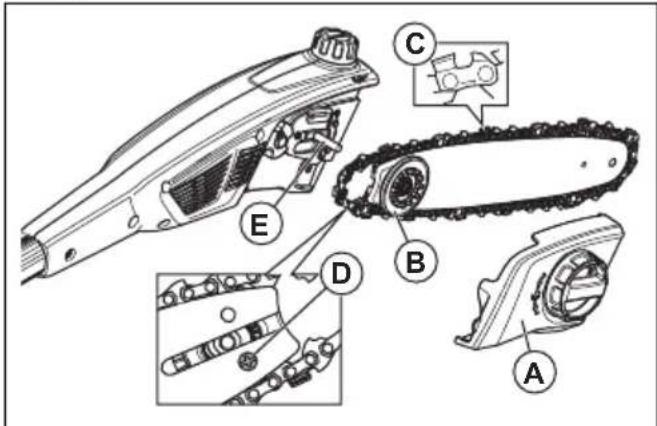

A fűrészlánc cseréje

1. Fordítsa el a rögzítőgombot az óramutató járásával

ellentétes irányba, és távolítsa el a védőburkolatot (A).

2. Távolítsa el a vezetőlemezt a fűrészlánccal együtt.

3. Vegye le a fűrészláncot a vezetőlemezről.

4. Helyezzen egy új fűrészláncot a vezetőlemez

5. Szerelje fel a vezetőlemezt és a fogaskereket (B) a

vezetőlemez csapjára (E).

6. Helyezze a fűrészláncot a csillagkerék köré.

Ügyeljen arra, hogy a vágófogak ne a csillagkerék (C) felé mutassanak.

7. Szerelje fel a védőburkolatot (A), majd fordítsa el a

rögzítőgombot az óramutató járásával megegyező irányba.

8. Szorítsa meg a fűrészláncot. Az utasításokat illetően

tekintse át a következőt: A fűrészlánc feszességének beállítása374. oldalon

A fűrészlánc élezése A vezetőlemezzel és a fűrészlánccal kapcsolatos tudnivalók FIGYELMEZTETÉS: A fűrészlánc használata és karbantartása során használjon védőkesztyűt. A nem mozgó fűrészlánc is sérüléseket okozhat.

707 - 008 - 06.04.2021 371A kopott vezetőlemezt és fűrészláncot a Husqvarna által

javasolt vezetőlemez és fűrészlánc kombinációjára cserélje le. Erre azért van szükség, hogy megmaradjanak a termék biztonsági funkciói. A csere- vezetőlemezek és -fűrészláncok általunk ajánlott kombinációit illetően tekintse át a következőt: Tartozékok379. oldalon

• Vezetőlemez hossza, hüvelyk/cm. A vezetőlemez hosszával kapcsolatos adatok általában a vezetőlemez hátsó részén szerepelnek.

• Fogak száma a vezetőlemez orrkerekén (T).

• Láncosztás, hüvelyk. A lánc vezetőszemei közötti távolságnak egyeznie kell a láncvezető végén lévő lánckerék és a meghajtó lánckerék fogai közötti távolsággal. PITCH =

• Meghajtószemek száma. A meghajtószemek számát a vezetőlemez típusa határozza meg.

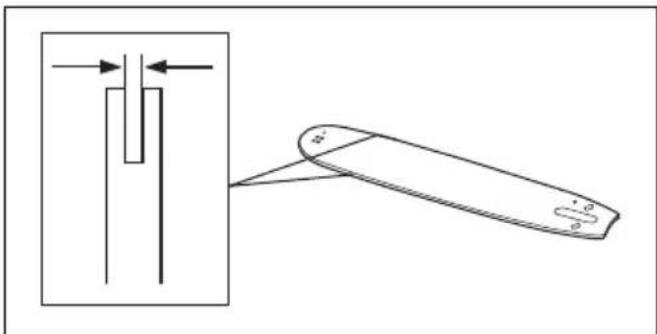

• A vezetőlemez nyomszélessége, hüvelyk/mm. A vezetőlemez vájatának szélessége ugyanolyan kell, hogy legyen, mint a lánc meghajtószemeinek.

• Láncolajozó nyílás, és nyílás a láncfeszítőhöz. A vezetőlemeznek a terméknek megfelelőnek kell lennie.

• Meghajtószemek szélessége, mm/hüvelyk. A vágószemek élezésével kapcsolatos általános tudnivalók Ne használjon tompa fűrészláncot. Ha a fűrészlánc tompa, akkor nagyobb nyomást kell kifejteni ahhoz, hogy a vezetőlemez áthaladjon a fán. Ha a fűrészlánc nagyon tompa, akkor nem jön létre faforgács, csak fűrészpor. Az éles fűrészlánc könnyedén áteszi magát a fán, és a faforgácsok hosszúak és vastagok lesznek. A vágófog (A) és a mélység (B) együttesen teszi ki a fűrészlánc vágásra szolgáló részét, a vágószerszámot. A kettő magassága közötti különbség adja ki a vágási mélységet (vágásmélység-beállítás).

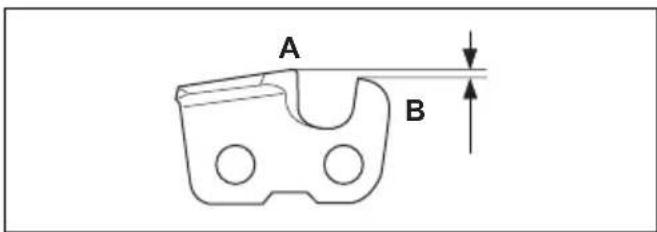

A vágószemek élezésekor a következőkre kell figyelni:

707 - 008 - 06.04.2021• Reszelési szög.

• Hengeres reszelő átmérője. Megfelelő eszköz hiányában nem egyszerű megélezni a fűrészláncot. Használjon Husqvarna reszelősablont. Ez elő fogja segíteni a maximális vágási teljesítményt, illetve minimális szinten tartja a visszarúgás kockázatát. FIGYELMEZTETÉS: A visszarúgás ereje nagymértékben megnő, ha nem követik az élezésre vonatkozó utasításokat. Megjegyzés: A fűrészlánc élezésével kapcsolatos tudnivalókat illetően tekintse át a következőt:

vágószemek élezése373. oldalon

A vágószemek élezése

1. A vágófogakat hengeres reszelővel és

reszelősablonnal élezze meg. Megjegyzés: A Husqvarna által az Ön fűrészláncához ajánlott reszelőt és sablont illetően lásd: Tartozékok379. oldalon

2. Helyezze el megfelelő módon a reszelősablont a

vágószemen. Lásd a reszelősablonhoz mellékelt utasításokat.

3. A reszelőt a vágófogak belső oldaláról kifelé

mozgassa. Csökkentse a nyomást a húzó irányú vágáson.

4. Távolítsa el az anyagot az összes vágófog egyik

5. Fordítsa meg a terméket, és a másik oldalról is

távolítsa el az anyagot.

6. Ügyeljen arra, hogy minden vágófog azonos

hosszúságú legyen. A vágásmélység-beállítás módosításával kapcsolatos általános tudnivalók A vágásmélység-beállítás (C) csökken, amikor megélezik a vágófogakat (A). A maximális vágási teljesítmény megtartása érdekében el kell távolítani a reszelés során létrejött anyagokat a mélységhatárolóról (B), hogy megkapjuk az ajánlott vágásmélység- beállítást. Az adott fűrészlánc megfelelő vágásmélység- beállításának elérésével kapcsolatos utasításokat illetően lásd: Műszaki adatok378. oldalon

FIGYELMEZTETÉS: A visszarúgás kockázata megnő, ha a mélységhatároló távolsága túl nagy! A mélységhatároló beállításának módosítása A vágásmélység-beállítás módosítása és a vágószemek élezése előtt az utasításokat illetően tekintse át a következőt: A vágószemek élezésével kapcsolatos általános tudnivalók372. oldalon . Azt javasoljuk, hogy

707 - 008 - 06.04.2021

373minden harmadik láncélezés után végezze el a mélységhatároló távolságának beállítását. Javasoljuk, hogy a mélységhatároló beállításához használja a sablont, hogy pontosan le tudja mérni a távolságot, és el tudja érni a helyes oldalszöget.

1. Lapos reszelőt és mélységhatároló eszközt

használjon a vágásmélység-beállításhoz. A mélységhatároló beállításához kizárólag Husqvarna sablont használjon, hogy a távolságot pontosan tudja lemérni, és a helyes oldalszöget tudja elérni.

2. Helyezze a mélységhatároló eszközt a fűrészlánc

fölé. Megjegyzés: Az eszköz használatával kapcsolatos további tudnivalókat illetően tekintse át a mélységhatároló csomagolását.

3. A laposreszelő használatával távolítsa el a

mélységhatároló kiálló részéről a felesleget. A fűrészlánc feszességének beállítása FIGYELMEZTETÉS: Ha a feszesség nem megfelelő, a fűrészlánc leugorhat a vezetőlemezről, ami súlyos sérülést vagy halált okozhat. A fűrészlánc használat során meghosszabbodik. A fűrészlánc feszességének rendszeres beállítása rendkívül fontos a megfelelő feszesség megtartása érdekében. A termék működtetése előtt ellenőrizze a fűrészlánc feszességét. A lehető legjobban szorítsa meg a fűrészláncot, ugyanakkor ügyeljen arra, hogy kezével szabadon körbe tudja húzni. Megjegyzés: Minden új láncnak van egy bejáratási ideje. Ezen időszak alatt gyakrabban ellenőrizze a lánc feszességét.

1. Fordítsa a rögzítőgombot az óramutató járásával

ellentétes irányba a láncfeszesség-állító kioldásához.

2. A fűrészlánc megfeszítéséhez fordítsa a

láncfeszesség-állítót az óramutató járásával megegyező irányba. A lehető legjobban feszítse meg a fűrészláncot. A láncnak fel kell feküdnie a vezetőlemezre.

3. Győződjön meg arról, hogy a lánc kézzel szabadon

körbehúzható-e, és hogy nem lóg-e lazán a vezetőlemezről.

4. Fordítsa a rögzítőgombot az óramutató járásával

megegyező irányba a láncfeszesség-állító rögzítéséhez. A vágószerkezet kenése FIGYELMEZTETÉS:

vágószerkezet elégtelen kenése láncszakadást okozhat, amely súlyos, sőt életveszélyes sérülésekhez is vezethet. FIGYELMEZTETÉS: Ne használjon fáradt olajat! A fáradt olaj az emberekre, a termékre és a környezetre is veszélyt jelent. Láncolaj

• Olyan láncolajat használjon, amely megfelelőképpen tapad a fűrészlánchoz. A láncolajnak bármilyen időjárás esetén, például a nyári kánikulában és a téli hidegben is meg kell tartania viszkozitását.

• A Husqvarna láncolaj használatával a láncfűrész élettartamának maximalizálása mellett a környezetet is kímélheti. Amennyiben a Husqvarna láncolaj nem érhető el, használjon hagyományos láncolajat.

• Azon területeken, ahol fűrészláncok kenéséhez használatos olaj nem érhető el, használjon EP 90-es hajtóműolajat.

707 - 008 - 06.04.2021A fűrészlánc és a vezetőlemez sérülésének elkerülése

érdekében rendszeresen ellenőrizze az olajtartályban lévő olaj szintjét. Az olaj utántöltése 1 üzemóra után vagy az akkumulátor lemerülésekor töltse meg láncolajjal.

1. Nyissa ki a fűrészfejen lévő olajtartály-sapkát.

2. Töltse fel a terméket Husqvarna láncolajjal.

3. Rögzítse az olajtartály sapkáját.

A fűrészlánc kenésének vizsgálata

1. Indítsa el a terméket, és hagyja járni 3/4 fordulaton.

Helyezze a vezetőlemez orrát világos színű felület felé, kb. 20 cm-es (8″) távolságra.

2. Körülbelül 1 perc járás után olajcsík jelenik meg a

3. Ha nem lát olajcsíkot 1 perc után, tisztítsa meg az

olajcsatornát a vezetőlemezben. Tisztítsa meg a vezetőlemez szélének vájatát.

4. Indítsa el a terméket, és hagyja járni 3/4 fordulaton.

Helyezze a vezetőlemez orrát világos színű felület felé, kb. 20 cm-es (8″) távolságra.

5. Körülbelül 1 perc járás után olajcsík jelenik meg a

6. Ha nem lát olajcsíkot 1 perc után, vegye fel a

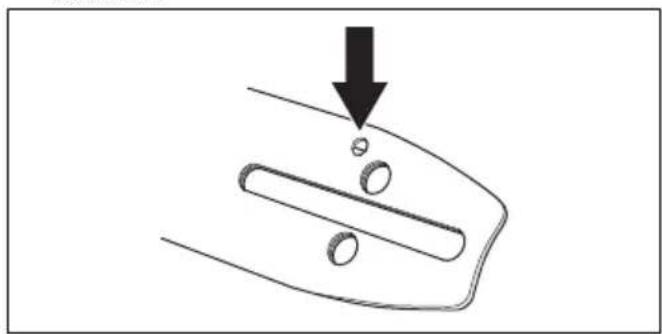

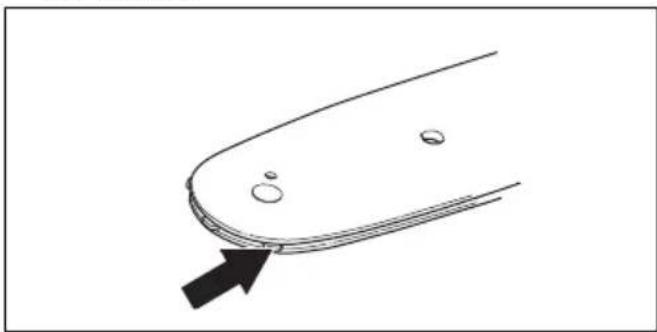

kapcsolatot márkakereskedőjével. Ellenőrzés nem működő kenés esetén

1. Ellenőrizze, nincs-e akadály a láncvezető

olajcsatornájában. Szükség esetén tisztítsa meg a csatornát.

2. Ellenőrizze, hogy tiszta-e a sebváltó olajcsatornája.

Szükség esetén tisztítsa meg a csatornát.

3. Ellenőrizze, hogy a vezetőlemez orrkereke szabadon

forog-e. Ha a fentieket elvégezte és a lánckenő rendszer mégsem működik, akkor szakszervizhez kell fordulnia. A vezetőlemez ellenőrzése

1. Ellenőrizze, hogy nincs-e eltömődve az olajcsatorna.

Szükség esetén tisztítsa meg.

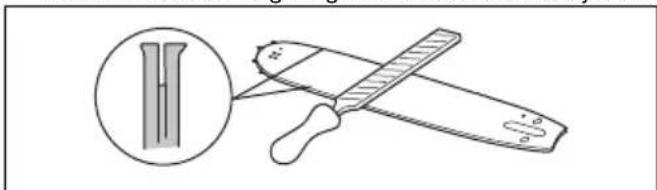

2. Ellenőrizze, hogy nincs-e sorja a vezetőlemez

szélein. Reszelő segítségével távolítsa el a sorjákat.

3. Tisztítsa meg a vezetőlemez vájatát.

4. Ellenőrizze, hogy nem kopott-e a vezetőlemez

vájata. Szükség esetén cserélje ki a vezetőlemezt.

707 - 008 - 06.04.2021

3755. Ellenőrizze, hogy nem durva vagy nagyon kopott-e a vezetőlemez csúcsa.

6. Ellenőrizze, hogy az orrkerék szabadon forog-e, és

hogy nincs-e eldugulva a vezetőlemez csúcsán lévő kenőnyílás. Szükség esetén tisztítsa meg és kenje meg.

7. Naponta fordítsa meg a vezetőlemezt az élettartama

meghosszabbítása érdekében. A termék, az akkumulátor és az akkumulátortöltő tisztítása

1. Használat után tisztítsa meg a terméket egy száraz

2. Tisztítsa meg az akkumulátort és az

akkumulátortöltőt egy száraz ruhával. Tartsa tisztán az akkumulátorvezető síneket.

3. Használat előtt ellenőrizze, hogy az akkumulátor és

az akkumulátortöltő csatlakozói tiszták.

4. Kefével tisztítsa meg az olajtartály sapkája körüli

5. Kefével tisztítsa meg a védőborítás belső felületét.

Az akkumulátor és az akkumulátortöltő ellenőrzése

1. Ellenőrizze, hogy az akkumulátoron nem találhatók-e

sérülések, például repedések.

2. Ellenőrizze, hogy az akkumulátortöltőn nem

találhatók-e sérülések, például repedések.

3. Ellenőrizze, hogy az akkumulátortöltő

csatlakozókábele nem sérült-e, és hogy nincs-e rajta repedés. Hibaelhárítás Billentyűzet Probléma Lehetséges hibák Lehetséges megoldás Villog az indítást jelző zöld LED. Alacsony akkumulátorfeszültség. Töltse fel az akkumulátort. Villog a piros hibajel- ző LED. Túlterhelés. A vágófelszerelés elakadt. Állítsa le a ter- méket. Vegye ki az akkumulátort. Tisztítsa meg a vágófelszerelést a nemkívánatos anyagoktól. Lazítsa meg a láncot. Hőmérséklet-ingadozás. Hagyja lehűlni a terméket. A kapcsológomb és az indítógomb egyszerre lett megnyomva. Engedje el a kapcsológombot, és nyomja meg az indítógombot. A termék nem indul. Piszok került az akkumulátorcsatlakozókba. Tisztítsa meg az akkumulátorcsatlakozókat sűrített levegő vagy egy puha kefe segítsé- gével. 376 707 - 008 - 06.04.2021Probléma Lehetséges hibák Lehetséges megoldás A piros hibajelző LED világítani kezd. A terméket szervizelni kell. Forduljon az illetékes szakszervizhez. Akkumulátor Probléma Lehetséges hibák Lehetséges megoldás Villog a zöld LED. Alacsony akkumulátorfeszültség. Töltse fel az akkumulátort. Villog a piros hibajelző LED. Az akkumulátor lemerült. Töltse fel az akkumulátort. Hőmérséklet-ingadozás. Az akkumulátort -10°C (14°F) és 40°C (104°F) közötti hőmérsékleten használja. Túlfeszültség. Vegye ki az akkumulátort a töltőből. A piros hibajelző LED világítani kezd. Túl nagy a cellák közti különbség (1 V). Forduljon az illetékes szakszervizhez. Akkumulátortöltő Probléma Lehetséges hibák Lehetséges megoldás Villog a piros hibajelző LED. Hőmérséklet-ingadozás. Az akkumulátortöltőt 5 °C (41 °F) és 40 °C (104 °F) közötti hőmérsékleten használja. A piros hibajelző LED világítani kezd. Forduljon az illetékes szakszerviz- hez. Szállítás és raktározás Szállítás és raktározás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál – harmadik fél és szállítmányozó cégek esetén is – a csomagolásra és címkézésre vonatkozó speciális előírásokat be kell tartani.

• A termék elküldése előtt forduljon egy veszélyes anyagok tekintetében szakképzett személyhez. Tartsa be az összes vonatkozó nemzeti előírást.

• Ha az akkumulátort becsomagolja, a szabadon álló érintkezőket le kell fedni ragasztószalaggal. Szorosan csomagolja be az akkumulátort, hogy az ne mozdulhasson el a csomagoláson belül.

• Tároláshoz vagy szállításhoz távolítsa el az akkumulátort.

• Helyezze az akkumulátort és az akkumulátortöltőt száraz, nedvesség- és fagymentes helyre.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• Helyezze az akkumulátort közvetlen napfénytől védett helyre, ahol a hőmérséklet 5°C (41°F) és 25°C (77°F) között van.

• Helyezze az akkumulátortöltőt közvetlen napfénytől védett helyre, ahol a hőmérséklet 5 °C (41 °F) és 45°C (113°F) között van.

• Az akkumulátortöltőt csak 5°C (41°F) és 40°C (104°F) közötti környezeti hőmérséklet mellett használja.

• Hosszú ideig való tárolás előtt töltse fel az akkumulátort 30–50%-ra.

• Az akkumulátortöltőt száraz, zárt helyen tárolja.

707 - 008 - 06.04.2021 377• A tárolás során tartsa távol az akkumulátort az

akkumulátortöltőtől. Ügyeljen arra, hogy gyermekek és más jogosulatlan személyek ne érhessenek a berendezéshez. A berendezést kulccsal zárható helyen tárolja.

• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását.

• A sérülések és a termék károsodásának elkerülése érdekében szállításkor és tároláskor használja a terméken található szállítási biztosítószerkezetet.

• Szállításkor rögzítse biztosan a terméket. Az akkumulátor, az akkumulátortöltő és a termék ártalmatlanítása Az alábbi szimbólum azt jelzi, hogy a termék nem minősül háztartási hulladéknak. Újrahasznosítását egy elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. Ez elősegíti a környezetre és a személyekre gyakorolt káros hatások megelőzését. További információkért forduljon a helyi hatóságokhoz, hulladékártalmatlanítási szolgáltatást végző vállalkozáshoz vagy kereskedőjéhez. Megjegyzés: A szimbólum a terméken vagy annak csomagolásán található. Műszaki adatok Műszaki adatok 120iTK4-P Motor Típus PMDC 36 V Láncsebesség, m/s 10 Tulajdonságok Kis energiájú mód savE Olajtartály Űrtartalom, l/cm

0,07/70 Tömeg Akkumulátor nélkül, kg/lb 4,1/9,1 Zajkibocsátás

Hangteljesítményszint, dB(A)-ben mérve 93,79 Hangteljesítményszint, garantált, L

Hangnyomásszint a felhasználó fülénél, dB(A) 80,6

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

). A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesít- mény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű termékek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.

Az ekvivalens hangnyomásszintet az ISO 22868 értelmében a különböző hangnyomásszintek időhöz viszo- nyított összenergiájaként számítják ki, változó munkakörülmények között. Az ekvivalens hangnyomásszint ti- pikus statisztikai eloszlása 3 dB (A) szórást mutat. 378 707 - 008 - 06.04.2021120iTK4-P Rezgésszintek

Az EN ISO 22867 szerint mért rezgésszintek a fogantyúban, m/s

Összecsukva, elülső fogantyú/hátsó fogantyú 0,793/0,676 Meghosszabbítva, elülső fogantyú/hátsó fogantyú 1,475/0,773 Kizárólag eredeti Husqvarna BLi akkumulátort használjon a termékben. Jóváhagyott akkumulátorok Akkumulátor BLi10 Típus Lítium-ion Akkumulátor kapacitása, Ah Lásd az akkumulátor típuscímkéjét Névleges feszültség, V 36 Tömeg, kg 0,8 Jóváhagyott akkumulátortöltők Akkumulátortöltő QC 80 Bemeneti feszültség, V 100-240 Frekvencia, Hz 50–60 Teljesítmény, W 80 Tartozékok Vezetőlemez és fűrészlánc kombinációk Az alábbi kombinációk CE-jóváhagyottak. Vezetőlemez Fűrészlánc Hossz, hüvelyk Láncosztás, hüvelyk Méret, mm Típus Hossz, meghajtósze- mek száma. 10 1/4" 1,3 Husqvarna H00 58 Fűrészlánc reszelése és reszelősablon A megfelelő élezési szög eléréséhez használja az ajánlott reszelősablont. Javasoljuk, hogy minden esetben az ajánlott reszelősablont használja, így visszaállítható a fűrészlánc élessége.

Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1,5 m/s

tipikus statisztikus ingadozásával (szórá- sával) rendelkeznek.

707 - 008 - 06.04.2021 379Ha nem tudja, hogy milyen fűrészlánc van az adott

terméken, forduljon az illetékes szakszervizhez. mm/hüvelyk mm/hüvelyk 00 4,0/5/32 85° 30° 0° 0,65/0,025 5056981,-03 5796536,-01 380 707 - 008 - 06.04.2021EK megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kijelenti, hogy azok az Husqvarna 120iTK4-P ágvágók, amelyek a 2021 évtől kezdve kaptak sorozatszámot (az év jól látható a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

• a 2006. május 17-i, „gépekre vonatkozó” 2006/42/EK sz. irányelv

• a 2014. február 26-i, „elektromágneses megfelelőséggel kapcsolatos” irányelv 2014/30/EU.

• a 2011. június 8-i, „egyes veszélyes anyagok alkalmazásának korlátozására vonatkozó” irányelv 2011/65/EU. A következő szabványok kerültek alkalmazásra: EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. A TÜV Rheinland LGA Products GmbH (Tillystrasse 2, D-90431 Nürnberg, Németország, 0197) önkéntes EK- típusvizsgálatot végzett a gépekről szóló irányelv (2006/42/EK) 12. cikkének, 3b pontja szerint. Az EK típusú bevizsgálásra vonatkozó tanúsítvány a következő számot viseli: BM 50491650 0001 Huskvarna, 2020-12-30 Pär Martinsson, Fejlesztési igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselője)

2. Pripojte akumulátor k nabíjačke akumulátorov.
