РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ K 770 HUSQVARNA

707 - 008 - 06.04.2021Съдържание

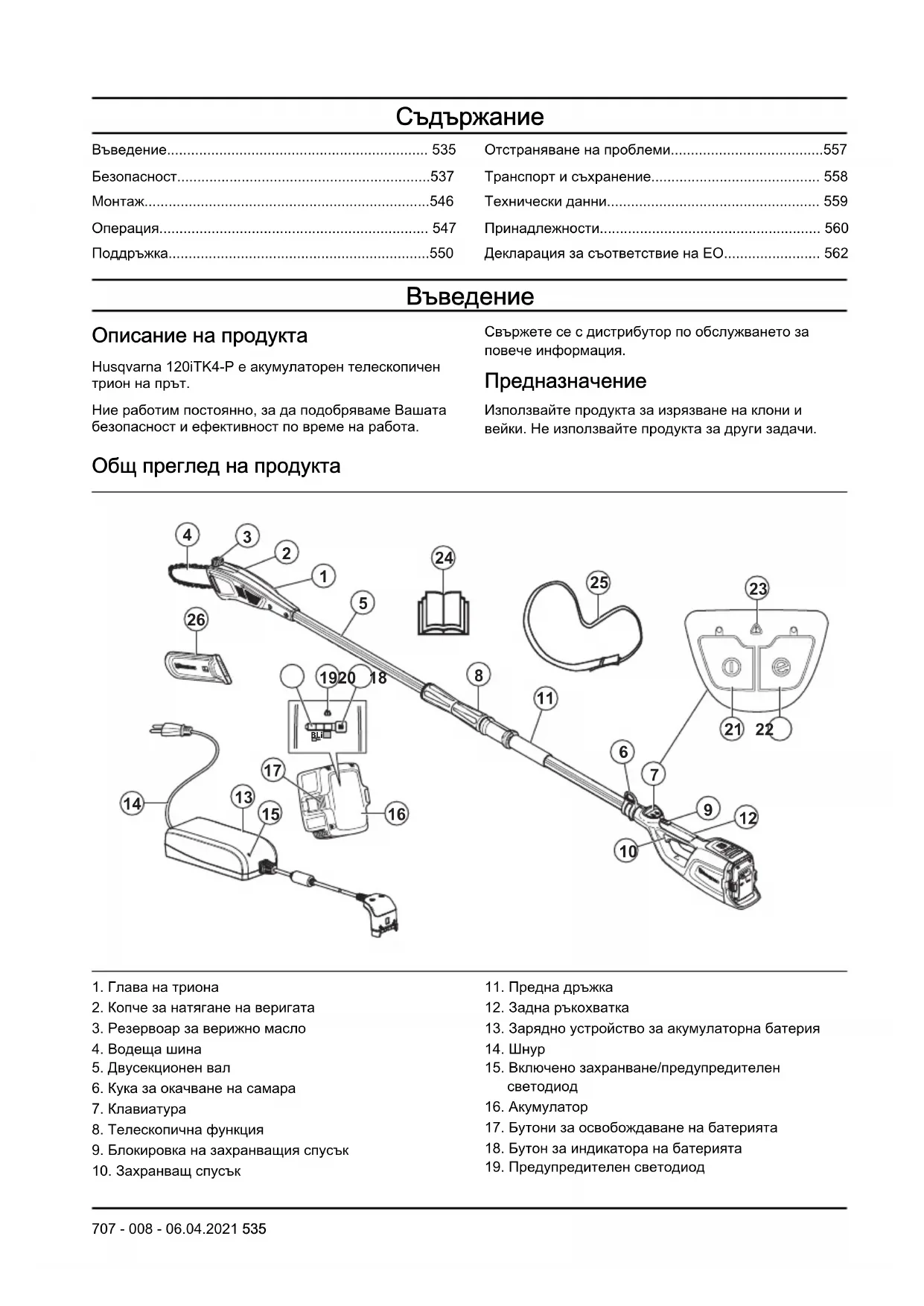

Описание на продукта Husqvarna 120iTK4-P е акумулаторен телескопичен трион на прът. Ние работим постоянно, за да подобряваме Вашата безопасност и ефективност по време на работа. Свържете се с дистрибутор по обслужването за повече информация. Предназначение Използвайте продукта за изрязване на клони и вейки. Не използвайте продукта за други задачи. Общ преглед на продукта

2. Копче за натягане на веригата

6. Кука за окачване на самара

9. Блокировка на захранващия спусък

10. Захранващ спусък

12. Задна ръкохватка

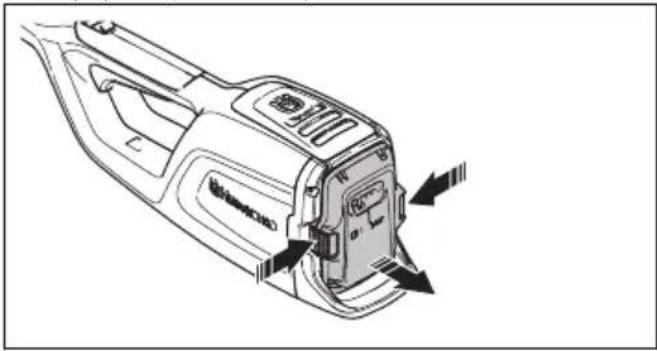

17. Бутони за освобождаване на батерията

18. Бутон за индикатора на батерията

21. Бутон за стартиране/спиране

Символи върху машината ПРЕДУПРЕЖДЕНИЕ! Този продукт може да бъде опасен! Немарливото или неправилното им използване може да доведе до сериозна или фатална травма на оператора и заобикалящите го. От изключителна важност е да прочетете и разберете съдържанието на инструкцията за експлоатация. Прочетете внимателно инструкцията за експлоатация и се уверете, че разбирате инструкциите, преди да използвате продукта. Използвайте защитна каска на местата, където върху Вас могат да паднат предмети. Използвайте одобрени антифони. Използвайте одобрени защитни средства за очите. Използвайте одобрени защитни

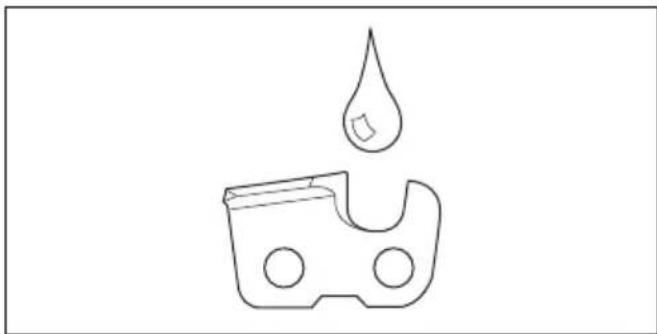

Наливане на верижно масло. Продуктът или опаковката на продукта не е битов отпадък. Рециклирайте го в пункт за рециклиране за електрическо и електронно оборудване. Продуктът съответства с приложимите директиви на EO. Волтаж, V Не излагайте на дъжд. Дръжте ръцете си далеч от ножа (само за прътови ножици за кастрене на жив

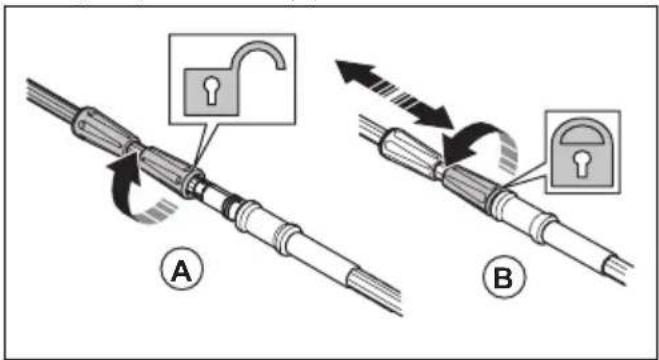

Телескопична функция. Завъртете наляво, за да разхлабите фиксатора, и надясно, за да го

Този продукт не е електрически изолиран. Ако продуктът се докосне или се приближи до електропроводи с високо напрежение, това може да доведе до смърт или сериозно нараняване. Електричеството може да прескача от една точка до друга посредством електрическа дъга. Колкото е по-високо напрежението, толкова на по-голямо разстояние може да прескочи елек- трическата дъга. Електричеството също така може да преминава през кло- ни и други предмети, особено ако те са мокри. Винаги дръжте машината на разстояние от най-малко 10 m от електропроводите с високо напрежение и/или обекти, които ги докосват. Ако трябва да се работи по-близо от това безопасно разстояние, трябва винаги да се свързвате със съответната електроснабдителна фирма, за да се уверите, че електрозахранването е изключено, преди да започнете работа. По време на работа операторът на продукта трябва да внимава хора или животни да не се приближават на по-малко от 15 метра. yyyywwxxxxx На типовата табелка е изписан серийният номер. yyyy е годината на произ- водство, ww – седмицата на производство, а xxxxx – серийният номер. 536 707 - 008 - 06.04.2021Забележка: Останалите символи/стикери със символи върху машината се отнасят за специфични изисквания по отношение на сертификати за определени пазари. Символи върху акумулатора и/или зарядното устройство Рециклирайте този продукт в пункт за рециклиране за електрическо и електронно оборудване. (Валидно само

Устойчив на неизправности трансформатор. Използвайте и дръжте зарядното устройство на акумулатора единствено на закрито. Двойна изолация. Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Изваждайте акумулаторната батерия, за да предотвратите случайното включване на

• Този продукт е опасен инструмент, ако не сте достатъчно внимателни или ако го използвате неправилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора.

• Не използвайте продукта, ако е променен спрямо първоначалните му спецификации. Не сменяйте някоя част на продукта без одобрение от производителя. Използвайте само части, които са одобрени от производителя. Неправилното техническо обслужване е възможно да доведе до нараняване или смърт.

Поддръжка на страница 550

Не използвайте дефектен продукт. Изпълнявайте описаните в това ръководство проверки за безопасност, както и инструкциите за поддръжка

• Децата трябва да се надзирават, за да се гарантира, че няма да си играят с уреда. Никога не позволявайте на деца или други хора, които не са обучени да използват продукта и/или акумулаторната батерия, да го използват или обслужват. Възрастта на оператора може да е постановена от местните закони.

707 - 008 - 06.04.2021 537• Съхранявайте продукта под ключ, за да

предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват.

• Съхранявайте продукта на място, недостъпно за

• При никакви обстоятелства не бива да се нанасят модификации в първоначалната конструкция на продукта без разрешение от производителя. Винаги използвайте оригинални принадлежности. Неоторизирани изменения и/или аксесоари могат да предизвикат сериозна телесна повреда или смърт на оператора и други лица. Забележка: Възможно е използването на продукта да се регулира от национални или местни разпоредби. Съобразявайте с предоставените разпоредби. Общи предупреждения за безопасност за силови инструменти ПРЕДУПРЕЖДЕНИЕ: Прочетете внимателно всички предупреждения за безопасността и инструкции. Неспазването на инструкциите и на предупрежденията за безопасност може да доведе до електрически удар, пожар и/или сериозни наранявания. Забележка: Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "електрически инструмент" в предупрежденията се отнася за електрически управлявания (кабелен) електрически инструмент или такъв на батерии (безжичен). Безопасност на работната област

• Поддържайте работната област чиста и добре осветена. Мръсните и тъмните области са по- предразполагащи към инциденти.

• Не работете с електрически инструменти в експлозивна среда, като например в присъствието на запалителни течности, газове или прах. Електрическите инструменти създават искри, които може да възпламенят праха или

• Дръжте децата и наблюдателите далеч, докато работите с електрически инструмент. Разсейването може да доведе до загуба на

• Щепселите на електрическите инструменти трябва да съответстват на контакта. Никога не променяйте щепселите по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени електрически инструменти. Немодифицираните щепсели и съответстващи им изходи ще намалят рисковете от токов удар.

• Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.

• Не излагайте електрическите инструменти на дъжд или влажни условия. Водата, която влиза в електрически инструмент, ще увеличи риска от електрически удар.

• Не насилвайте шнура. Никога не използвайте шнура за носене, дърпане или изключване на електрическия инструмент. Пазете шнура далече от топлинни източници, масло, остри ръбове или движещи се части. Повредените и оплетени шнурове увеличават риска от електрически удар.

• Когато работите с електрически инструмент навън, използвайте удължителен шнур, който е подходящ за външна употреба. Кабелът, подходящ за използване на открито, намалява рисковете от токов удар.

• Ако работата с електрически инструмент на влажно място е неизбежна, използвайте захранване със защита от прекъсвач на верига, задействан от грешки в заземяването (GFCI). Използването на GFCI намалява риска от електрически удар. Лична безопасност

• Опасност! Не работете близо до електропроводи.Уредът не е предназначен да осигурява защита от електрически удар в случай на контакт с въздушни електропроводи. Преди работа с прътовия верижен трион проверете в местните разпоредби за безопасните разстояния от въздушните електропроводи и се уверете, че работното положение е безопасно и сигурно.

• Бъдете нащрек, внимавайте какво правите и бъдете разсъдливи, когато работите с електрически инструмент. Не използвайте електрически инструмент, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг на невнимание по време на работа с електрически инструменти може да доведе до сериозна телесна повреда.

• Използвайте лични предпазни средства. Винаги носете защитни средства за очите. Предпазните средства като респираторна маска, непързалящи се предпазни обувки, твърда каска или антифони, използвани за съответните условия, ще намалят телесните повреди.

• Не допускайте нежелано стартиране. Уверете се, че ключът е в позиция ИЗКЛ., преди да свържете към източник на мощност и/или батериите, когато вземате или носите инструмента. Носенето на електрически инструменти, докато пръстът Ви е на превключвателя, или включването в мрежата на инструменти, чийто прекъсвач е в позиция ВКЛ., предразполага към злополуки.

707 - 008 - 06.04.2021• Извадете всички настройващи ключове или

гаечни ключове, преди да включите електрическия инструмент. Гаечен ключ или ключ, оставен закачен за въртящата се част на електрически инструмент, може да доведе до телесна повреда.

• Не се протягайте прекалено надалеч, докато работите. Поддържайте съответната стъпка и баланс през цялото време. Това позволява по- добър контрол на електрическия инструмент в неочаквани ситуации.

• Обличайте се подходящо. Никога не носете широки дрехи или украшения. Дръжте косата си, дрехите и ръкавиците си далеч от движещите се части на инструмента. Развети дрехи, бижута или дълга коса могат да бъдат закачени в движещите

• Ако са предоставени устройства за свързване на изсмукване на прах и съдове за събиране, уверете се, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с

• Не позволявайте на натрупания опит от честата употреба на инструменти да Ви вдъхне излишна увереност и да игнорирате принципите за безопасна употреба на инструменти. Едно нехайно действие може да причини сериозно нараняване за част от секундата.

• Вибрационните емисии по време на действителна употреба на електрическия инструмент може да се различават от обявената обща стойност в зависимост от начините на използване на инструмента. Операторите трябва да установят защитни мерки, за да се предпазват. Те трябва да са базирани на изчислението на излагане в действителните условия на употреба (като се вземат предвид всички елементи на работния цикъл, като времето, когато инструментът е изключен, както и кога работи на празен ход в допълнение на времето при натиснат спусък). Употреба и грижа за електрическия

• Не насилвайте електрическия инструмент. Използвайте подходящия електрически инструмент за Вашето приложение. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно със скоростта, за която е бил създаден.

• Не използвайте електрическия инструмент, ако фиксаторът не го включва и изключва. Всеки електрически инструмент, който не може да бъде управляван с фиксатора, е опасен и трябва да бъде поправен.

• Откачете кабела от електрическия източник и/или батериите от електрическия инструмент, преди да правите настройки, да сменяте принадлежности или да съхранявате електрически инструменти. Тези предпазни мерки намаляват риска от нежелано стартиране на електрическия инструмент.

• Съхранявайте неизползваните електрически инструменти далеч от достъпа на деца и не разрешавайте на хора, които не са запознати с електрическия инструмент или тези инструкции, да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители.

• Поддържайте електрическите инструменти. Проверявайте за неправилно поставяне или застъпване на движещите се части, счупени части или друго състояние, което може да се отрази на работата на електрическия инструмент. Ако електрическият инструмент бъде повреден, дайте го на поправка, преди да го използвате. Много инциденти възникват с лошо поддържани електрически инструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи краища са по- трудни за огъване и се контролират по-лесно.

• Използвайте електрическия инструмент, принадлежностите, приставките и т. н. в съответствие с тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на електрическия инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасни ситуации.

• Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасно боравене и контрол над инструмента при непредвидени

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид батерия, може да създаде опасност от злополука, когато се използва с друга батерия.

• Използвайте електрическите инструменти само със специално определените комплекти батерии. Използването на други батерии може да създаде опасност от нараняване и пожар.

• Когато батерията не е в употреба, дръжте я далече от други метални предмети, като кламери, монети, ключове, пирони, винтове или други, които могат да свържат едната клема с другата. Окъсяване на изводите на батерията може да предизвика изгаряния или пожар.

• При злоупотреба от акумулатора може да бъде изхвърлена течност – избягвайте допир. В случай на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност,

707 - 008 - 06.04.2021

539изхвърлена от акумулатора, може да причини раздразнения или изгаряния.

• Не използвайте акумулаторната батерия или продукт, който е променен или повреден. Повредените или модифицирани батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.

• Не излагайте акумулаторната батерия или уреда на огън или прекомерна температура. Излагането на огън или температура над 130°C/265°F може да предизвика експлозия.

• Спазвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или уреда извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън определения диапазон може да повредят акумулаторната батерия и да увеличат риска от

• Техническото обслужване на Вашия електрически инструмент трябва да се извършва от квалифицирано лице, като се използват само идентични резервни части. Това ще гарантира безопасността на електрическия инструмент.

• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервизни доставчици. Предупреждения за безопасност за прътовата ножица за кастрене – лична безопасност

• Пазете всички части на тялото далеч от веригата на триона, когато използвате прътовата ножица. Преди да стартирате прътовата ножица, уверете се, че веригата на триона не е в контакт с нищо. В момент на невнимание при работа с прътови ножици може да се причини захващане на Вашите дрехи или тялото Ви с веригата на

• Винаги дръжте прътовата ножица с дясната си ръка за задната ръкохватка и с лявата си ръка за предната дръжка. Ако държите верижния трион с обратна конфигурация на ръцете, това увеличава риска от телесна повреда и никога не бива да го

• Дръжте прътовата ножица само за изолираната повърхност за хващане, защото веригата на триона може да влезе в контакт със скрити кабели или дори собствения си кабел. Ако веригите на триона влязат в контакт с кабел, който е под напрежение, металните части на прътовата ножица могат да се офазят и операторът да бъде изложен на електрически

• Носете защитни средства за очите. Препоръчително е използването на допълнителни предпазни средства за ушите, главата, ръцете, краката и стъпалата. Адекватните предпазни средства ще намалят телесните повреди от летящи късове или при случаен контакт с веригата на триона.

• Не работете с верижен трион на дърво или на стълба, от покрив или върху нестабилна опора. Работата с верижен трион по този начин може да доведе до тежка телесна повреда.

• Винаги стъпвайте стабилно и работете с верижния трион само когато стоите на неподвижна, стабилна и равна повърхност. Хлъзгавите или нестабилни повърхности могат предизвикат загуба на равновесие или управление на прътовата ножица.

• Когато режете клон, който е огънат, бъдете нащрек за откат. Когато напрежението в нишките на дървото се освободи, огънатият клон може да удари оператора и/или да отхвърли прътовата ножица извън контрол.

• Бъдете изключително внимателни, когато режете храсти или фиданки. Тънките материали могат да се захванат в прътовата ножица и да отскочат напред към Вас или да Ви извадят от равновесие.

• Следвайте инструкциите за смазване, натягане на веригата и смяна на шината и веригата. Неправилно натегнатата или смазвана верига може да засече или да увеличи шанса за откат.

• Носете прътовата ножица за предната дръжка в изключено състояние и далеч от тялото. Когато пренасяте или съхранявате прътовата ножица, винаги поставяйте капака на направляващата шина. Правилната работа с прътовата ножица ще намали вероятността от случаен контакт с въртящата се верига на триона.

• Режете само дърво. Не използвайте прътовата ножица за цели, за които не е предназначена. Например: не използвайте прътовата ножица за рязане на метал, пластмаса, зидария или строителни материали, които не са от дърво. Използването на прътовата ножица за операции, различни от тези, за които е предназначена, може да доведе до опасна ситуация.

• Поддържайте ръкохватките сухи, чисти и без масло и грес. Зацапаните с грес и мазни дръжки са хлъзгави и водят до загуба на управлението.

• Не се опитвайте да поваляте дърво преди да сте наясно с рисковете и с това как да ги избягвате. При поваляне на дърво има вероятност от сериозно нараняване на оператора или страничните наблюдатели.

• Тази прътова ножица не е предназначена за поваляне на дървета.Използването на прътовата ножица за операции, различни от тези, за които е предназначена, може да доведе до сериозно нараняване на оператора или страничните наблюдатели.

707 - 008 - 06.04.2021• Силно препоръчваме неопитните потребители да

се упражняват в рязането на пънове на дървено магаре или люлка. Причини за откат и превенция от страна на

Откат може да възникне, когато носът или върхът на направляващата шина влезе в контакт с предмет или когато дървото се затвори и притисне прътовата ножица в среза. В някои случаи контактът на края може да причини внезапна обратна реакция, като доведе до откат на направляващата шина обратно към оператора. Притискането на прътовата ножица към горната част на направляващата шина може да натисне направляващата шина бързо назад към оператора. Всяка от тези реакции може да доведе до загуба на управлението над прътовата ножица, което може да причини сериозна телесна повреда. Не разчитайте единствено и само на приспособленията за безопасност, вградени във Вашата прътова ножица. Като потребител на прътова ножица, Вие следва да изпълните няколко стъпки, за да предотвратите настъпване на инциденти или наранявания по време на изпълнение на задачите за рязане. Откатът е резултат от погрешно използване на прътовата ножица и/или неправилни процедури или условия на работа и може да се избегне, като се вземат правилни предпазни мерки, както е посочено по-долу:

• Поддържайте надежден захват, с двете ръце, като палците и пръстите трябва да обхващат ръкохватките на прътовата ножица, и позиционирайте тялото и горната част на ръцете си по такъв начин, че да Ви позволят да устоявате на силите на откат. Силите на откат могат да се управляват от оператора, ако се вземат правилни предпазни мерки. Не пускайте прътовата ножица.

• Не се пресягайте и не режете над височината на рамото. Това ще предотврати нежелан контакт с върха и позволява по-добро управление на прътовата ножица в неочаквани ситуации.

• Използвайте само посочените от производителя резервни направляващи шини и прътови ножици.Неправилни резервни направляващи шини и прътови ножици може да причинят скъсване на веригата и/или откат.

• Спазвайте инструкциите на производителя за заточване и поддръжка на прътовата ножица. Намаляването на мащаба на дълбочина може да доведе до по-силен откат. Общи предупреждения за безопасност за прътовия трион Спазвайте всички инструкции, когато почиствате заседнал материал, съхранявате или обслужвате прътовия трион. Уверете се, че ключът е изключен, а акумулаторната батерия е извадена. Неочакваното задействане на прътовия трион при почистване на заседнал материал или обслужване може да доведе до сериозна телесна повреда. Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• При работа с продукта винаги използвайте одобрени лични предпазни средства. Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Ако е възможно, използвайте каска, тъй като върху Вас могат да паднат предмети.

• Използвайте одобрени антифони.

• Използвайте одобрени защитни средства за очите. Ако използвате маска, използвайте също и одобрени защитни очила. Одобрените защитни очила трябва да отговарят на стандарт ANSI Z87.1 за САЩ или EN 166 за страните от ЕС.

• Когато е необходимо, носете ръкавици, например когато закрепвате, проверявате или почиствате режещото оборудване.

707 - 008 - 06.04.2021

541• Използвайте защитни ботуши или обувки с противоплъзгащи подметки.

• Използвайте панталони със защита за работа с

• Използвайте дрехи, направени от здрава тъкан. Винаги използвайте здрави, дълги панталони и дълги ръкави. Не носете използвайте дрехи, които могат да се захванат за храсти и клони. Не носете бижута, къси панталони, отворени обувки и не ходете боси. Приберете косата си безопасно над нивото на раменете.

• Дръжте в близост комплект за първа помощ. Приспособления за безопасност на

следващите предупредителни указания, преди да използвате машината. В този раздел се описва предпазното оборудване на продукта, неговото предназначение и как трябва да се извършват проверки и техническо обслужване, за да се гарантира правилната работа. Вижте инструкциите под заглавието Общ преглед на продукта на страница 535 , за да откриете къде се намират тези части на продукта Ви. Срокът на експлоатация на продукта може да се намали, а рискът от злополуки да се повиши, ако не се извършва правилно техническо обслужване на продукта и сервизът и/или ремонтите не се извършват професионално. Ако Ви е необходима допълнителна информация, обърнете се към сервиза, разположен най-близо до Вас. ПРЕДУПРЕЖДЕНИЕ:

използвайте продукта с дефектни обезопасителни компоненти. Предпазните средства на продукта трябва да бъдат преглеждани и технически обслужвани, както е описано в този раздел. Ако продуктът Ви не премине успешно някоя от изброените проверки, свържете се със сервиза си за извършване на ремонт. ВНИМАНИЕ: Всяко извършване на сервиз и ремонт на машината изисква специално образование. Това важи в особена степен за предпазните средства на машината. Обърнете към сервиза си, ако машината не отговаря на изброените по-долу проверки. При покупката на наш продукт ние гарантираме предоставянето на квалифицирани ремонтни услуги и сервиз. Ако мястото, от което сте закупили машината, не е наш специализиран дистрибутор, запитайте за най-близката сервизна работилница. За проверка на клавиатурата

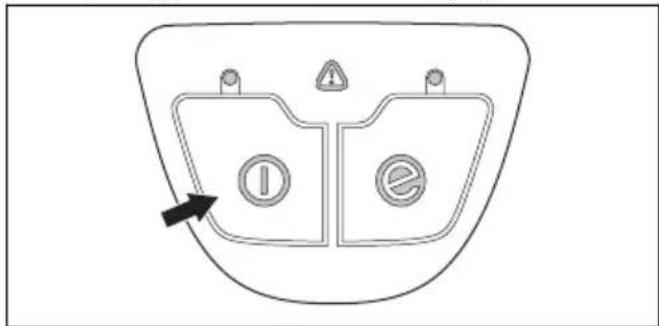

1. Натиснете и задръжте бутона за стартиране/

a) Продуктът е включен, когато светодиодът

b) Продуктът е изключен, когато светодиодът не

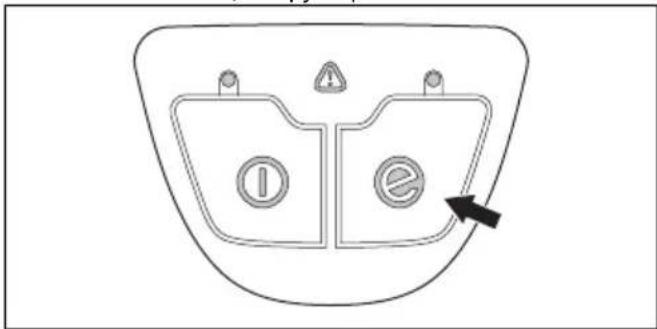

2. Относно функцията на бутон SavE (В) направете

За да стартирате функцията SavE на страница 549

Отстраняване на проблеми на страница

, ако индикаторът за предупреждение (C) свети или примигва. За проверка на блокировката на захранващия спусък Блокировката на захранващия спусък предотвратява случайно задействане. Ако освободите дръжката, захранващият спусък и блокировката се връщат в първоначалното си положение.

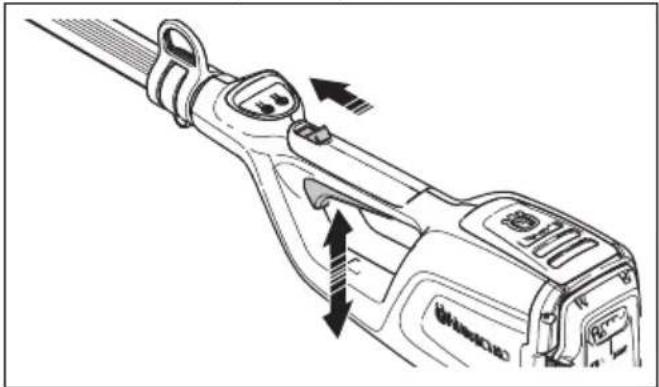

707 - 008 - 06.04.20211. Уверете се, че захранващият спусък е блокиран,

когато блокировката му е в начално положение.

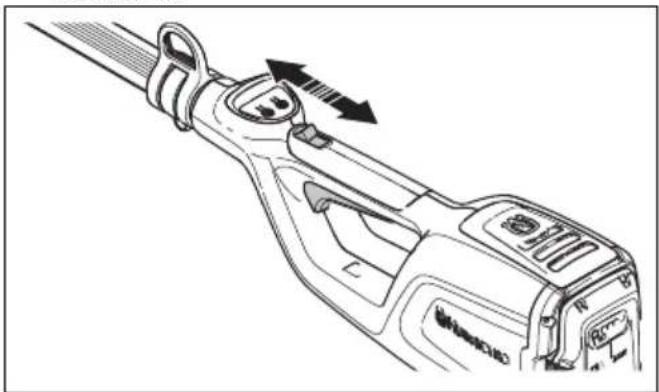

2. Дръпнете и освободете блокировката и се

уверете, че се връща в нейното първоначално

3. Уверете се, че захранващият спусък и

блокировката се движат свободно и че възвратната пружина функционира нормално.

4. Спрете продукта, вижте

За стартиране на продукта на страница 548

5. Приложете пълни обороти.

6. Освободете захранващия спусък и се уверете, че

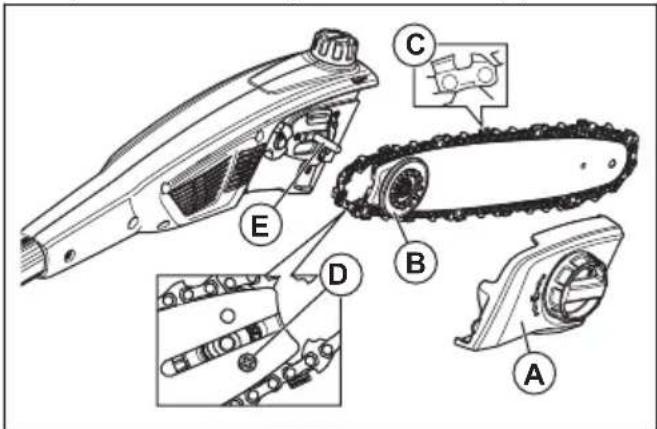

режещото оборудване напълно спира. Инструкции за безопасност за режещо

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте само препоръчаните комбинации от направляваща шина/верига за моторен трион и оборудване за заточване. Инструкции можете да

Поддръжка на страница 550

• Носете защитни ръкавици, когато използвате или извършвате техническо обслужване на верига за моторния трион. Верига за моторен трион, която не се движи, също може да причини наранявания.

• Поддържайте режещите зъби добре заточени. Спазвайте инструкциите и използвайте препоръчания шаблон за чапразене. Верига за моторен трион, която е повредена или неправилно заточена, увеличава риска от

• Поддържайте правилната настройка на мащаба на дълбочина. Следвайте инструкциите ни и използвайте препоръчаната настройка на мащаба на дълбочина. Прекалено голямата настройка на мащаба на дълбочина повишава риска за откат.

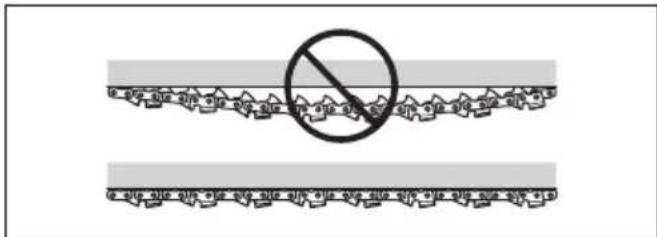

• Уверете се, че веригата за моторен трион е правилно натегната. Ако веригата за моторния трион не е затегната към направляващата шина, веригата може да излезе от водача. Неправилното обтягане на веригата за моторния трион повишава износването на направляващата шина, веригата за моторния трион и

707 - 008 - 06.04.2021

543задвижващия венец на веригата. Вижте Принадлежности на страница 560

• Редовно извършвайте техническа поддръжка на режещото оборудване и го поддържайте правилно смазано. Ако веригата за моторния трион не е смазана правилно, опасността от износване на направляващата шина, веригата за моторния трион и задвижващия венец на веригата се увеличава. Инструкции за безопасност за

ПРЕДУПРЕЖДЕНИЕ: Прочетете и спазвайте следващите предупредителни указания, преди да използвате продукта.

• Уверете се, че докато работите в радиус от 15 m (50 ft), няма хора или животни. Когато няколко оператора работят в един и същ участък, трябва да се спазва безопасно разстояние от поне 15 m. В противен случай съществува риск от сериозна телесна повреда. Спрете незабавно продукта, ако някой се приближи. Никога не се обръщайте с продукта, без преди това да проверите дали зад Вас не се намира някой в зоната за безопасност.

• Никога не използвайте продукта в лошо време, например в гъста мъгла, силен дъжд, силен вятър, при много ниски температури и т.н. Прекалено горещото време може да доведе до прегряване на продукта. Работата в лошо време е изморителна и може да доведе до опасни ситуации, като например хлъзгавост, повлияване посоката на падане на дървото и т.н.

• Не позволявайте на деца да използват продукта или да бъдат в близост до него. Тъй като продуктът се стартира лесно, децата биха могли да го включат, ако не са под постоянен надзор. Това може да означава риск от сериозна телесна повреда. Разкачете батерията, когато машината не е под пряко наблюдение.

• Уверете се, че хора, животни или предмети не могат да повлияят върху управлението на продукта или да влязат в контакт с режещото оборудване или изхвърлени от него предмети.

• Бъдете винаги нащрек за предупредителни сигнали или подвиквания, когато използвате антифони. Винаги сваляйте антифоните незабавно след спиране на продукта.

• Прекомерно излагане на вибрации може да доведе до поражения върху кръвоносни съдове и нервната система на лица със смущения в кръвообращението. Потърсете лекарска помощ, ако се появят симптоми, които могат да са резултат от прекомерно излагане на вибрации. Такива симптоми са например изтръпване, загуба на чувствителност, "иглички", "бодежи", болки, загуба на сила, промяна на цвета или състоянието на кожата. Тези симптоми се появяват обикновено на пръстите, ръцете или

• При никакви обстоятелства не бива да се използва режещото оборудване, без да е монтирано одобрената защита. Използването на неподходящо или неизправно защитно оборудване може да доведе до сериозна телесна

• Винаги спирайте продукта, изваждайте батерията и се уверявайте, че режещото оборудване спира напълно, преди да пристъпите към работа по продукта. Отклонението от инструкциите по заточване значително увеличава риска за откат.

• Ако се окажете в ситуация, в която сте неуверени как да постъпите, се посъветвайте със специалист. Свържете се с дистрибутора или със сервиза. Избягвайте всяка употреба, за която се чувствате недостатъчно квалифицирани.

• Избягвайте всяка употреба, за която се чувствате недостатъчно квалифицирани.

• Никога не използвайте продукта, ако сте уморени, ако сте под въздействието на алкохол или наркотични вещества, медикаменти, които въздействат на зрението, преценката или координацията Ви.

• Продуктът може силно да се разтърси настрани, когато върхът на направляващата шина влезе в съприкосновение с неподвижен обект. Това се нарича откат. Откатът може да бъде достатъчно силен и да завърти продукта/оператора във всяка посока, което вероятно ще доведе до загуба на управлението над продукта. Избягвайте рязането с върха на направляващата шина.

• Не работете с продукта, освен ако имате възможност да повикате помощ в случай на

• Пазете добро равновесие и стабилен стоеж. Уверете се, че можете да се движите и да стоите безопасно. Проверете зоната около Вас за евентуални препятствия (корени, камъни, клони,

707 - 008 - 06.04.2021канавки и т.н.), в случай че се наложи да се

преместите внезапно. Бъдете много предпазливи при работа по наклонен терен.

• Винаги проверявайте работния участък. Отстранете всички свободни предмети като камъни, счупени стъкла, гвоздеи, стоманени въжета, жици и др., които могат да бъдат изхвърлени или да се омотаят около режещото оборудване.

• Внимавайте много, когато режете дърво под натягане. Напрегнатото дърво може, като преди, така и след като го срежете, внезапно да отскочи и да се върне в естественото си положение. Ако стоите откъм неправилната страна или направите срез на неправилно място, дървото може да удари Вас или продукта така, че да загубите контрол. И двете ситуации могат да доведат до сериозна телесна повреда.

• Пазете добро равновесие и стабилен стоеж.

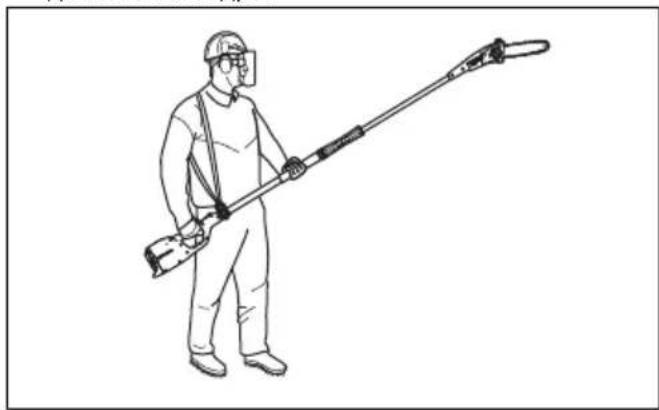

• Използвайте самара, за да облекчите теглото на продукта и да боравите по-лесно с него.

• Винаги дръжте продукта с две ръце. Дръжте продукта отдясно на тялото си.

• Спрете продукта, преди да се преместите на друго място. Поставете предпазителя за транспортиране, преди да пренесете или транспортирате продукта на разстояние.

• Никога не поставяйте продукта на земята, докато работи, освен ако не е под прекия Ви надзор.

• Ако продуктът се използва при температури по- ниски от –10°C, продуктът и батерията трябва да бъдат съхранявани на отоплено място поне 24 часа преди започване на работата.

• Никога не заставайте директно под клона, който режете. Това може да доведе до сериозна и дори смъртоносна телесна повреда.

• Спазвайте приложимите правила за безопасност за работа в близост до електропроводи.

• Този продукт не е електрически изолиран. Ако продуктът се докосне или се приближи до електропроводи с високо напрежение, това може да доведе до смърт или сериозно телесно нараняване. Електричеството може да прескача от една точка до друга посредством електрическа дъга. Колкото е по-високо напрежението, толкова на по-голямо разстояние може да прескочи електрическата дъга. Електричеството също така може да преминава през клони и други предмети, особено ако те са мокри. Винаги дръжте продукта на разстояние от най-малко 10 m от електропроводи с високо напрежение и/или обекти, които ги докосват. Ако трябва да се работи по-близо от това безопасно разстояние, трябва винаги да се свързвате със съответната електроснабдителна фирма, за да се уверите, че електрозахранването е изключено, преди да започнете работа.

• Неподходящо режещо оборудване може да повиши вероятността от злополуки. Безопасност на акумулатора ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Препоръчителната батерия е BLi10. Акумулаторните батерии са шифровани

• Използвайте батерия BLi10, която може да се презарежда, като източник на захранване единствено за свързаните продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулаторната батерия като източник на захранване за други устройства.

• Опасност от електрически удар. Не свързвайте клемите на акумулаторната батерия с ключове, винтове или други метални предмети. Това може да доведе до късо съединение на акумулаторната батерия.

• Не използвайте батерии, които не са акумулаторни.

• Не поставяйте предмети във въздушните отвори на акумулаторната батерия.

• Съхранявайте акумулаторната батерия далеч от слънчева светлина, топлина или открит огън. Батерията може да причини изгаряния и/или химически изгаряния.

• Съхранявайте акумулаторната батерия далеч от дъжд или влага.

• Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.

• Не се опитвайте да разглобите или счупите акумулаторната батерия.

• Не позволявайте на електролит да докосне кожата Ви. Електролитът причинява наранявания по кожата, корозия и изгаряния. Ако в очите Ви попадне електролит, не ги търкайте, а ги промийте обилно с вода в продължение на най- малко 15 минути. Ако електролитът се докосне до кожата Ви, трябва да почистите кожата с голямо количество вода и сапун. Потърсете медицинска

• Използвайте акумулаторната батерия при температури между –10°C (14°F) и 40°C (104°F).

545почистване на продукта, батерията и зарядното устройство на страница 557

• Не използвайте дефектен или повреден акумулатор.

• Съхранявайте акумулаторната батерия далеч от метални предмети като гвоздеи, винтове или

• Дръжте акумулаторната батерия далеч от деца. Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Ако не се спазват инструкциите за безопасност, има опасност от токов удар или късо съединение.

• Не използвайте зарядни устройства, различни от доставеното с машината. Препоръчителното зарядно устройство е QC80, когато зареждате батерията BLi10.

• Не опитвайте да демонтирате зарядното устройство.

• Не използвайте дефектно или повредено зарядно устройство.

• Не вдигайте зарядното устройство, като го държите за шнура. За да изключите зарядното устройство от стенния контакт, дръпнете щепсела. Не дърпайте захранващия шнур.

• Дръжте всички кабели и удължителни кабели далеч от вода, масло или остри ръбове. Уверете се, че кабелът не е захванат между предмети, като например врати, огради и подобни.

• Не използвайте зарядното устройство близо до запалими материали или материали, които причиняват корозия. Уверете се, че зарядното устройство не е покрито. Ако има дим или огън, извадете щепсела на зарядното устройство.

• Зареждайте акумулаторната батерия само на закрито, на място с добра вентилация и далеч от слънчева светлина. Не зареждайте акумулаторната батерия на открито. Не зареждайте акумулаторната батерия във влажна

• Използвайте зарядното устройство само при температури между 5°C (41°F) и 40°C (104°F). Използвайте зарядното устройство в среда, която е суха, без прах и има добро проветряване.

• Не поставяйте предмети в охлаждащите отвори на зарядното устройство.

• Не свързвайте клемите на зарядното устройство към метални предмети, тъй като това може да предизвика късо съединение на зарядното устройство.

• Използвайте одобрени мрежови контакти, които не са повредени. Уверете се, че шнурът на зарядното устройство за батерията не е повреден. Ако използвате удължителни кабели, уверете се, че те не са повредени. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да извършвате техническо обслужване на продукта.

• Извадете батерията, преди да извършите техническо обслужване, други проверки или сглобяване на продукта.

• Операторът трябва да извършва само техническо обслужване и ремонтни дейности, показани в тази инструкция за експлоатация. Обърнете се към Вашия сервизен дилър при нужда от по-сериозно техническо обслужване и ремонтни дейности.

• Не почиствайте батерията или зарядното устройство с вода. Силните почистващи препарати могат да повредят пластмасата.

• Ако не извършвате техническо обслужване, това намалява експлоатационния живот на продукта и увеличава риска от злополука.

• Необходимо е специално обучение за всички ремонти дейности и поправки особено що се отнася до приспособленията за безопасност на продукта. Ако не всички проверки в тази инструкция за експлоатация са одобрени, след като сте извършили техническото обслужване, обърнете се към Вашия сервизен дилър. Ние гарантираме, че за Вашия продукт има налични професионални поправки и ремонти.

• Използвайте само оригинални резервни части.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате продукта. 546 707 - 008 - 06.04.2021Сглобяване на двусекционния вал

1. Уверете се, че електрическите контакти са

2. Присъединете изцяло краищата на

двусекционния вал (А).

3. Затегнете винтовата ръкохватка от страната на

главата на триона на двусекционния вал (В). За регулиране на дължината на двусекционния вал

1. Разхлабете винтовата ръкохватка от страната на

корпуса на акумулаторната батерия на двусекционния вал (A).

3. Затегнете винтовата ръкохватка (B).

Регулиране на самара Винаги използвайте самара, когато работите с продукта. Самарът Ви предоставя максимален контрол по време на работа с продукта. Самарът намалява риска от умора в ръцете и гърба.

1. Поставете самара.

2. Закачете продукта на куката за окачване на

3. Регулирайте дължината на самара, докато куката

за окачване е на приблизителното ниво на дясното Ви бедро.

За проверка на функциите, преди да използвате продукта

1. Проверете смукателния въздухопровод за

замърсяване и повреди. Почистете тревата и листата от продукта с четка.

2. Уверете се, че продуктът работи изправно.

3. Затегнете всички гайки и винтове.

4. Уверете се, че главата на триона е закрепена

6. Уверете се, че капаците не са повредени и че са

поставени правилно. За свързване на зарядното

1. Свържете зарядното устройство към

напрежението и честотата, които са указани на типовата табелка.

2. Поставете щепсела в заземен контакт.

Светодиодът на зарядното устройство примигва един път в зелено. Забележка: Батерията няма да се зарежда, ако нейната температура е по-висока от 50°C/122°F. Ако

707 - 008 - 06.04.2021 547температурата е по-висока от 50°C/122°F, зарядното

устройство ще изчака батерията да се охлади, преди да продължи зареждането. За свързване на акумулатора към зарядното устройство Забележка: Заредете батерията, ако това е първият път, в който я използвате. Новата батерия е заредена само на 30%.

1. Уверете се, че батерията е суха.

2. Свържете акумулаторната батерия към

зарядното устройство.

3. Уверете се, че зелената светлина за зареждане

на зарядното устройство светва. Това означава, че батерията е свързана правилно към зарядното устройство.

4. Когато всички светодиоди (А) на акумулаторната

батерия светнат, батерията е напълно заредена. BLi

5. За да изключите зарядното устройство от

стенния контакт, дръпнете щепсела. Не дърпайте

6. Извадете батерията от зарядното устройство.

Разгледайте инструкциите за батерията и за зарядното устройство за повече информация. За свързване на батерията към

ПРЕДУПРЕЖДЕНИЕ: Използвайте само оригинални батерии Husqvarna в продукта.

1. Уверете се, че батерията е напълно заредена.

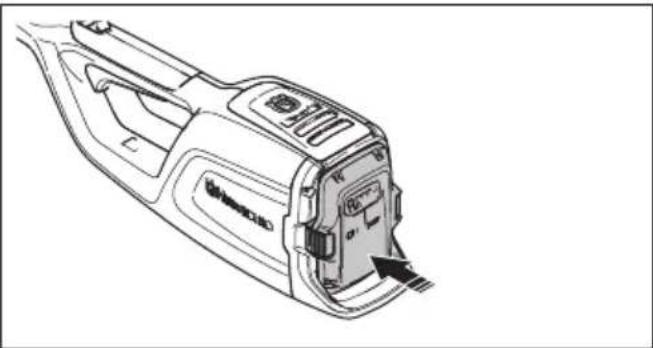

2. Поставете батерията в държача за батерия на

продукта. Акумулаторната батерия трябва да се плъзне лесно в държача; ако не е така, значи не е поставена правилно.

3. Натиснете долната част на акумулаторната

батерия и я избутайте докрай в държача за батерията. Батерията се заключва в позиция, когато чуете щракване.

4. Уверете се, че ключалките се застопоряват

правилно на позиция. За стартиране на продукта

1. Натиснете и задръжте бутона за стартиране/

спиране, докато зеленият светодиод не светне.

2. Дръпнете блокировката на захранващия спусък

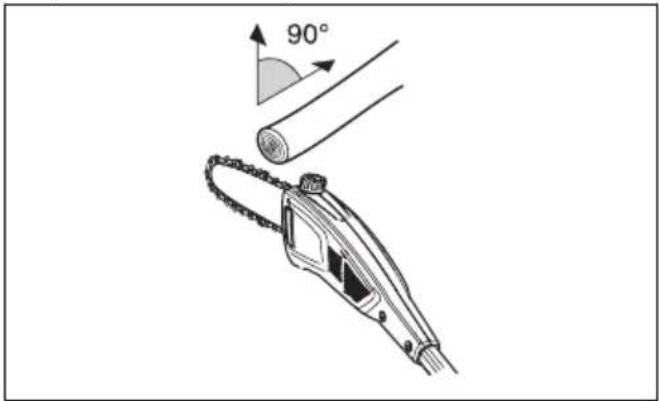

назад и задръжте захранващия спусък. Рязане на клони ПРЕДУПРЕЖДЕНИЕ:

извънредно внимателни, когато се налага да работите в близост до електропроводи. Падащите клони могат да причинят късо съединение. 548 707 - 008 - 06.04.2021• Когато е възможно, заставайте така, че да режете клона под прави ъгли.

• Режете големите клони на части, така че да имате по-голям контрол над това къде падат. Трябва също и да внимавате, защото падащите клони може да отскочат към Вас, след като ударят земята.

• Никога не режете през подутината в основата на клона, тъй като това ще забави заздравяването и ще увеличи риска от гъбична атака.

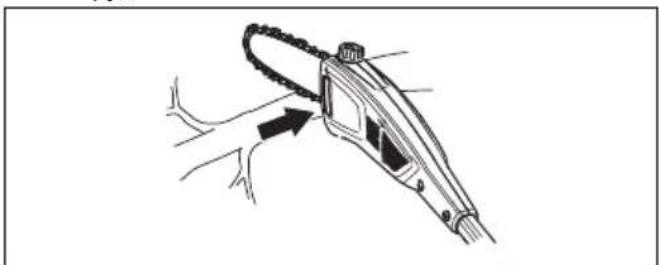

• Използвайте спирачката в основата на режещата глава за поддръжка по време на рязане. Това ще предотврати отскачането на режещото оборудване по клона.

• Направете първия разрез от долната страна на клона, преди да режете през него. Това ще предотврати разкъсването на кората, което би довело до бавно оздравяване и постоянна щета на дървото. Разрезът не бива да е по-дълбок от ⅓ от дебелината на клона, за да избегнете засядане. Оставете веригата да се върти, докато изтегляте режещото оборудване от клона, за да предотвратите засядане.

• Трябва да можете да стъпите стабилно и да можете да работите, без да бъдете възпрепятствани от клонове, камъни и дървета. ПРЕДУПРЕЖДЕНИЕ: Никога не активирайте захранващия спусък, ако нямате пълна видимост над режещото оборудване. За да стартирате функцията SavE Този продукт има функция SavE. Функцията SavE осигурява най-дълго време на работа от батерията.

1. Натиснете бутона SavE. Светодиодът ще светне,

което означава, че функцията е включена.

2. Натиснете отново бутона SavE, за да спрете

функцията SavE. Спиране на продукта

1. Освободете захранващия спусък.

2. Натиснете бутона за спиране и зеленият

светодиод ще изгасне.

707 - 008 - 06.04.2021

5493. Извадете батерията от продукта. Натиснете 2-та бутона за освобождаване и извадете акумулаторната батерия.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции за безопасност, преди да започнете техническо обслужване на продукта. ПРЕДУПРЕЖДЕНИЕ: Извадете акумулаторната батерия преди извършване на техническа поддръжка на

График за техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Извадете акумулаторната батерия, преди да извършите техническото обслужване. Следва списък със стъпките от техническото обслужване, които трябва да изпълните за Вашия продукт. Вижте задачите в главата за техническо обслужване за допълнителна информация. Поддръжка Ежедневно Всяка седмица Всеки месец Почистете външните части на продукта със суха кърпа. Не използвайте вода.

Уверете се, че бутоните за стартиране и спиране работят правилно и не са повре-

Уверете се, че захранващият спусък и блокировката на захранващия спусък ра- ботят правилно от гледна точка на безо-

Уверете се, че всички контролни органи работят и не са повредени.

Поддържайте ръкохватките сухи и чисти. Уверете се, че по ръкохватките няма мас-

Уверете се, че капакът на веригата на триона не е повреден. Сменете капака на веригата на триона, ако е повреден.

Уверете се, че всички винтове и гайки са

550 707 - 008 - 06.04.2021Поддръжка Ежедневно Всяка седмица Всеки месец Уверете се, че бутоните за освобождава- не на акумулаторната батерия работят и заключват батерията в продукта.

Проверете дали зарядното устройство не е повредено и дали работи изправно.

Уверете се, че батерията не е повредена. X Уверете се, че акумулаторът е зареден. X Уверете се, че зарядното устройство не е

Проверете всички кабели, свързвания и връзки. Уверете се, че няма повреда или

Почистете капака на веригата на триона. X Проверете връзките между акумулаторна- та батерия и продукта. Проверете връзка- та между акумулаторната батерия и за- рядното устройство.

Уверете се, че главата на триона не е по- вредена. Сменете главата на триона, ако е повредена. Одобрен Husqvarna дистрибутор трябва да извърши цялата ра- бота по обслужването на главата на триона. Проверете износването на задвижващия венец на веригата. Сменете задвижващия венец на веригата след около 100 часа работа или по-често, ако е необходимо. За проверка на режещото

1. Уверете се, че няма пукнатини по нитовете и по

съединителните звена, така също че няма разхлабени нитове. Сменете ги при необходимост.

2. Уверете се, че веригата за моторния трион се

огъва лесно. Сменете веригата за моторния трион, ако същата е втвърдена.

3. Сравнете веригата за моторен трион с нова

такава, за да проверите дали нитовете и звената са износени.

4. Сменете веригата за моторния трион, когато най-

дългият път на режещия зъб стане по-малко от 4 mm/0,16 in. Сменете веригата за моторния трион също, ако има пукнатини по резците. Смяна на направляващата шина

707 - 008 - 06.04.2021 5511. Завъртете фиксатора обратно на часовниковата

стрелка и махнете предпазния капак (A).

2. Махнете направляващата шина заедно със

направляващата шина.

4. Махнете болта (D) и предавката. Дръжте

5. Поставете предавката с болта (D) към новата

на направляващата шина.

7. Поставете направляващата шина и предавката

(B) към щифта на направляващата шина (E).

8. Поставете веригата за моторния трион около

задвижващия венец. Уверете се, че режещите зъби сочат в посока, обратна на задвижващия венец (C).

9. Поставете защитния капак (A) и завъртете

Инструкции можете да видите в За регулиране на обтягането на веригата за моторния трион на страница 555

Смяна на веригата за моторния

1. Завъртете фиксатора обратно на часовниковата

стрелка и махнете предпазния капак (A).

2. Махнете направляващата шина заедно със

3. Махнете веригата на триона от направляващата

на направляващата шина.

5. Поставете направляващата шина и предавката

(B) към щифта на направляващата шина (E).

6. Поставете веригата на триона около

задвижващия венец. Уверете се, че режещите зъби сочат в посока, обратна на задвижващия венец (C).

7. Поставете защитния капак (A) и завъртете

Инструкции можете да видите в За регулиране на обтягането на веригата за моторния трион на страница 555

Заточване на веригата за моторен

Информация за направляващата шина и веригата за моторен трион ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато използвате или извършвате техническо обслужване на верига за моторния трион. Верига за моторен трион, която не се движи, също може да причини наранявания. Сменете износената или повредена направляваща шина или верига за моторния трион с препоръчаните от Husqvarna комбинации от шина и верига. Това е необходимо, за да се поддържат функциите за безопасност на продукта. Вижте Принадлежности на страница 560 за списъка с комбинации от резервни шина и верига, които препоръчваме.

• Дължина на направляващата шина, in/cm. Информация за дължината на направляващата шина обикновено може да се види в задния край на направляващата шина.

• Брой зъби на челно колело на шината (T).

• Верижна стъпка, in. Разстоянието между кулисните предавки на веригата за моторен трион трябва да съвпадне с разстоянието на

707 - 008 - 06.04.2021зъбите на челното колело на шината и

задвижващия венец. PITCH =

• Брой кулисни предавки. Броят на кулисните предавки се определя в зависимост от направляващата шина.

• Ширината на жлеба на шината in/mm. Ширината на канала във водещата шина трябва да бъде като тази на кулисните предавки на веригата.

• Отвор за верижно масло и отвор за натягане на веригата. Направляващата шина трябва да съвпадне с продукта.

• Ширина на кулисна предавка mm/in. Обща информация за заточването режещите зъби Не използвайте тъпа верига за моторен трион. Ако веригата за моторен трион е тъпа, трябва да използвате повече натиск, за да прокарате направляващата шина през дървото. Ако верига за моторен трион е много тъпа, няма да има парченца дърво, а дървени стърготини. Острата верига за моторен прорязва дървото и стърготините стават дълги и дебели. Режещият зъб (A) и мащабът на дълбочина (B) заедно правят режещата част от веригата за моторен трион, резеца. Разликата във височината между двете дава дълбочината на рязане (настройката за мащаб на дълбочина).

Когато заточвате режещ зъб, помислете за

• Положение на пилата.

707 - 008 - 06.04.2021

553• Диаметър на кръглата пила. Не е лесно правилно да се заточи верига за моторен трион без правилното оборудване. Използвайте шаблон за чапразене Husqvarna. Това ще Ви помогне да поддържате максимална ефективност на рязане при минимален риск за откат. ПРЕДУПРЕЖДЕНИЕ: Силата на отката се увеличава много, ако не следвате инструкциите за заточване. Забележка: Вижте За заточване на режещите зъби на страница 554 за информация относно заточването на веригата за моторния трион. За заточване на режещите зъби

1. За заточване на режещите зъби използвайте

кръгла пила и шаблон за чапразене. Забележка: Вижте Принадлежности на страница 560 за информация какви са пилата и шаблонът за чапразене, които Husqvarna препоръчва за Вашата верига за моторен трион.

2. Поставете шаблона за чапразене правилно върху

режещите зъби. Вижте доставените с шаблона за чапразене инструкции.

3. Движете пилата от вътрешната страна на

режещите зъби навън. Намалете натиска при теглещ ход.

4. Отнемете материал от едната страна на

5. Обърнете продукта и отнемете материал от

6. Уверете се, че режещите зъби са с еднаква

Обща информация за това, как да регулирате настройката за мащаб на

Настройката за мащаб на дълбочина (C) намалява, когато заточвате режещия зъб (A). За да запазите максимална ефективност на рязане, трябва да свалите материал за изпиляване от мащаба на дълбочина (B), за да постигнете препоръчаната настройка за мащаб на дълбочината. Вижте Технически данни на страница 559 за инструкции относно това, как се получава правилната настройка за мащаб на дълбочина за веригата за моторен

ПРЕДУПРЕЖДЕНИЕ: Рискът за откат нараства, ако настройката на мащаба на дълбочината е твърде голяма! Регулиране на настройката за мащаб на дълбочината Преди да регулирате настройката за мащаб на дълбочина или да заточвате режещите зъби, вижте Обща информация за заточването режещите зъби на страница 553 за инструкции. Препоръчваме Ви да регулирате настройката на мащаба на дълбочината при всяко трето заточване на режещите зъби. Препоръчваме Ви да използвате нашия инструмент за измерване на дълбочина, за да получите правилната настройка на мащаба на дълбочина и ъгъла на ръба за мащаба на дълбочина.

707 - 008 - 06.04.20211. Използвайте плоска пила и инструмент за

измерване на дълбочина, за да регулирате настройката на мащаба на дълбочината. Използвайте само инструмент за измерване на дълбочина на Husqvarna, за да получите правилната настройка на мащаба на дълбочина и скосяването за мащаба на дълбочина.

2. Поставете инструмента за измерване на

дълбочината върху веригата за моторен трион. Забележка: Вижте опаковката на инструмента за измерване на дълбочина за повече информация за това, как да използвате инструмента.

3. Използвайте плоската пила, за да премахнете

частта от мащаба на дълбочината, която се подава извън инструмента за измерване на дълбочината. За регулиране на обтягането на веригата за моторния трион ПРЕДУПРЕЖДЕНИЕ: Верига за моторен трион, която не е правилно обтегната, може да се откачи от направляващата шина и да причини сериозно нараняване или смърт. При използването й веригата за моторния трион се разтяга. Важно е редовно да се регулира натягането на веригата за моторния трион, за да се гарантира, че е подходящо. Преди работа с продукта проверете обтягането на веригата за моторния трион. Затегнете веригата за моторния трион възможно най-много, но трябва да е възможно нейното свободно завъртане на ръка.

Всяка нова верига за моторен трион има период на разработване. През този период проверявайте обтягането по-често.

1. Завъртете фиксатора обратно на часовниковата

стрелка, за да отключите регулатора на натягането на веригата.

2. Завъртете регулатора за натягане на веригата по

часовниковата стрелка, за да затегнете веригата за моторния трион. Обтегнете веригата за моторния трион възможно най-много. Тя трябва да прилегне към направляващата шина.

3. Уверете се, че можете да задвижите веригата за

моторния трион с ръка без усилие и че тя не провисва от долната страна на направляващата

4. Завъртете фиксатора по часовниковата стрелка,

за да заключите регулатора на натягането на

Смазване на режещото оборудване ПРЕДУПРЕЖДЕНИЕ: Недостатъчно смазано режещото оборудване може да доведе до скъсване на веригата и до сериозни, дори смъртоносни травми. ПРЕДУПРЕЖДЕНИЕ: Не използвайте отработено масло! Отработено масло е опасно за хората, продукта и за околната среда. Верижно масло за триони

• Използвайте верижно масло за триони с добра адхезия към веригата за моторния трион. Верижното масло за триони трябва да запазва своя вискозитет при всякакви климатични условия, например при горещо лято или студена

• Използвайте верижно масло Husqvarna за постигане на максимален експлоатационен живот на веригата на моторния трион и за намаляване

707 - 008 - 06.04.2021

555до минимум на вредата върху околната среда. Ако верижното масло Husqvarna не е налично, използвайте стандартно верижно масло за

• На места, в които не може да бъде набавено масло за смазване на вериги за моторен трион, използвайте масло на трансмисията EP 90. Редовно проверявайте нивото на маслото в резервоара за масло, за да предотвратите увреждане на веригата за моторен трион и водещата

Напълване на масло Напълнете верижното масло за триони след 1 час работа или когато акумулаторната батерия се

горната част на главата на триона.

За да проверите смазването на веригата на триона

1. Включете продукта и го оставете да работи на

3/4 от скоростта. Насочете върха на водещата шина към светло оцветена повърхност, намираща се на около 20 cm (8 in).

2. След работа в продължение на 1 минута върху

светлата повърхност се появява линия от масло.

3. Ако тази линия не се появи след изтичането на 1

минута, почистете канала на маслото във водещата шина. Почистете жлеба в края на водещата шина.

4. Включете продукта и го оставете да работи на

3/4 от скоростта. Насочете върха на шината към светло оцветена повърхност, намираща се на около 20 cm (8 in).

5. След работа в продължение на 1 минута върху

светлата повърхност се появява линия от масло.

6. Ако тази линия не се появи след изтичането на 1

минута, свържете се с Вашия одобрен дистрибутор. За проверка дали смазването не работи

1. Проверете дали каналът на маслото в шината не

е запушен. Почистете при необходимост.

2. Проверете дали каналът на маслото в корпуса на

скоростната кутия е чист. Почистете при необходимост.

3. Проверете дали челното колело на шината се

върти свободно. Ако смазочната система на веригата все още не работи, след като сте извършили горните проверки, трябва да се обърнете към сервиз. За проверка на направляващата шина

1. Уверете се, че маслените канали не са запушени.

Почистете ги, ако е необходимо.

2. Проверете има ли неравности по ръбовете на

направляващата шина. Отстранете чепаците с

3. Почистете канала в направляващата шина.

707 - 008 - 06.04.20214. Проверете дали е износен жлебът във

направляващата шина. Сменете направляващата шина, ако е необходимо.

5. Проверете дали върхът на направляващата шина

е неравен или много износен.

6. Уверете се, че челното верижно зъбно колело на

шината се върти свободно и че отворът за смазване в същото не е запушен. Почистете го и го смажете, ако е необходимо.

7. Обръщайте направляващата шина всеки ден, за

да удължите експлоатационния й живот. За почистване на продукта, батерията и зарядното устройство

1. Почиствайте продукта със сух парцал след

2. Почиствайте батерията и зарядното устройство

със сух парцал. Дръжте водачите на батерията

3. Преди употреба се уверете, че клемите на

батерията и зарядното устройството са чисти.

4. Почистете с четка около капачката на резервоара

5. Почистете с четка вътрешната повърхност на

предпазния капак. За проверка на батерията и зарядното устройство

1. Проверете батерията за повреди, като например

като например пукнатини.

3. Уверете се, че свързващият кабел на зарядното

устройство не е повреден и напукан. Отстраняване на проблеми

Проблем Възможни неизправности Възможно решение Зеленият светодиод за стартиране мига. Ниско напрежение на акумулаторната ба-

Заредете акумулаторната батерия. Червеният свето- диод за грешка ми-

Претоварване. Режещото оборудване е блокирано. Спре- те продукта. Отстранете батерията. Почи- стете режещото оборудване от нежелани материали. Разхлабете веригата. Температурно отклонение. Оставете продукта да се охлади. Захранващият спусък и стартерният бутон са натиснати едновременно. Отпуснете захранващия спусък и натисне- те стартерния бутон. Продуктът не стар-

Замърсявания в клемите на батерията. Почистете клемите на акумулаторната ба- терия с въздух под налягане или с мека

707 - 008 - 06.04.2021 557Проблем Възможни неизправности Възможно решение

Червеният свето- диод за грешка све-

Необходимо е извършването на сервизно обслужване за продукта. Говорете с дистрибутора по сервизното обслужване. Акумулаторна батерия Проблем Възможни неизправности Възможно решение Зеленият светодиод мига. Ниско напрежение на акумула- торната батерия. Заредете акумулаторната батерия. Червеният светодиод за греш-

Батерията е изтощена. Заредете акумулаторната батерия. Температурно отклонение. Използвайте акумулаторната батерия при температури между -10°C (14°F) и 40°C (104°F). Свръхнапрежение. Извадете акумулатора от зарядното ус-

Червеният светодиод за греш-

Разликата в клетките е твърде голяма (1 V). Говорете с дистрибутора по сервизното обслужване. Зарядно устройство за акумулатор

Възможни неизправности Възможно решение Червеният светодиод за грешка

Температурно отклонение. Използвайте зарядното устройство за батерията при температури между 5°C (41°F) и 40°C (104°F). Червеният светодиод за грешка

Говорете с дистрибутора по сер- визното обслужване. Транспорт и съхранение Транспорт и съхранение

• Доставените литиево-йонни батерии отговарят на изискванията на законодателството за опасни

• Специалното изискване на опаковката и етикетите за търговско транспортиране трябва да се спазва, включително от трети страни и

• Говорете с човек, преминал специално обучение за работа с опасни материали, преди да изпратите продукта. Спазвайте всички приложими национални наредби.

• Поставете тиксо върху откритите терминали, когато поставяте батерията в опаковка. Поставете акумулатора плътно в опаковката, за да предотвратите движение.

• Извадете батерията при съхраняване или транспортиране.

• Поставете батерията и зарядното устройство в сухо пространство, в което няма влага и скреж.

• Не съхранявайте акумулатора на места, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Поставете акумулаторната батерия за съхранение при температура между 5°C/41°F и 25°C/77°F и далеч от пряка слънчева светлина. 558 707 - 008 - 06.04.2021• Поставете зарядното устройство за съхранение при температура между 5°C/41°F и 45°C/113°F и далеч от пряка слънчева светлина.

• Използвайте зарядното устройство само когато околната температура е между 5°C/41°F и 40°C/ 104°F.

• Заредете батерията между 30% и 50%, преди да я оставите за съхранение за продължително

• Съхранявайте зарядното устройство в затворено и сухо пространство.

• При съхранение дръжте акумулатора и зарядното устройство отделно. Не позволявайте на деца или други неодобрени лица да имат контакт с оборудването. Дръжте оборудването в пространство, което можете да заключвaте.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

• Използвайте защитата при транспортиране на продукта, за да предотвратите наранявания или повреди на продукта по време на транспортиране и съхранение.

• Закрепете продукта безопасно при транспортиране. Изхвърляне на батерията, зарядното устройство и продукта Символът по-долу означава, че продуктът не е битов отпадък. Рециклирайте го в пункт за рециклиране за електрическо и електронно оборудване. Това помага да се предотврати увреждане на околната среда или

Говорете с местните власти, услугите за битови отпадъци и Вашия дилър за повече информация. Забележка: Символът е на продукта или на опаковката на продукта. Технически данни Технически данни 120iTK4-P

Ниво на звуковата мощност, измерена в dB(A) 93,79 Ниво на звуковата мощност, гарантирана L

Емисии на шума в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО. Разликата между гарантираното и измереното ниво на шума е в това, че гарантира- ното ниво на шума включва също и дисперсията в резултата от измерването, както и вариациите меж- ду различните продукти от един и същи модел според Директива 2000/14/EО.

Еквивалентни нива на звуковото налягане на нивото на ухото на оператора, dB(A) 80,6 Нива на вибрациите

Нива на вибрациите в ръкохватките, измерени съгласно ISO 22867, m/s

Сгънати, предна дръжка/задна ръкохватка 0,793/0,676 Разгънати, предна дръжка/задна ръкохватка 1,475/0,773 Използвайте само оригинален акумулатор Husqvarna BLi за Вашия продукт. Одобрени акумулатори Акумулатор BLi10 Тип Литиево-йонен Капацитет на акумулаторната батерия, Ah Направете справка с лепенката с номинални стойно- сти на акумулатора Номинално напрежение, V 36 Тегло, kg 0,8 Одобрени зарядни устройства Зарядно устройство за батерията QC 80 Входно напрежение, V 100 – 240 Честота, Hz 50 – 60 Мощност, W 80 Принадлежности Комбинации на направляваща шина и верига за моторен трион Следните комбинации са утвърдени от СЕ.

Еквивалентното ниво на звуковото налягане според ISO 22868 се определя като времесъобразена су- ма на енергия за различни нива на звуковото налягане при различни условия на работа. Типичната статистическа дисперсия за еквивалентно ниво на звуковото налягане е стандартно отклонение от 3 dB (A).

Отчетените данни за еквивалентното ниво на вибрациите имат типична статистическа дисперсия (стандартно отклонение) от 1,5 m/s

560 707 - 008 - 06.04.2021Водеща шина Верига за моторен трион Дължина, инч Стъпка, инч Калибровка, mm Тип Дължина, брой на задвижващите зве-

10 1/4" 1,3 Husqvarna H00 58 Изпилване на веригата на триона и шаблона за чапразене Използвайте препоръчания шаблон за чапразене, за да получите правилните ъгли на заточване. Препоръчваме Ви винаги да използвате препоръчания шаблон за чапразене, за да възстановите остротата на веригата на триона. Ако не знаете каква верига на трион имате на продукта, обърнете се към дистрибутора по обслужването. mm/in mm/in 00 4,0/5/32 85° 30° 0° 0,65/0,025 5056981-03 5796536-01

707 - 008 - 06.04.2021 561Декларация за съответствие на ЕО

Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, удостоверява, че прътовата ножица Husqvarna 120iTK4-P със серийни номера от 2021 и нататък (годината е ясно обозначена върху типовата табелка, следвана от серийния номер) отговаря на изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 17 май 2006 г., "относно машините" 2006/42/ЕО

• от 26 февруари 2014 г., "свързани с електромагнитната съвместимост" 2014/30/EU

• от 8 юни 2011 г., "ограничения за използване на определени опасни вещества", 2011/65/ЕС Приложени са следните стандарти: EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018. TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Германия, 0197, извърши доброволно типово изпитване съгласно ЕО в съответствие с член 12, точка 3b на директивата относно машините (2006/42/ЕО). Сертификатът за ЕО изпитване на типа е с номер: BM 50491650 0001 Huskvarna, 2020-12-30 Pär Martinsson, мениджър "Разработки и развитие" (оторизиран представител на Husqvarna AB и отговорник за техническата документация)
