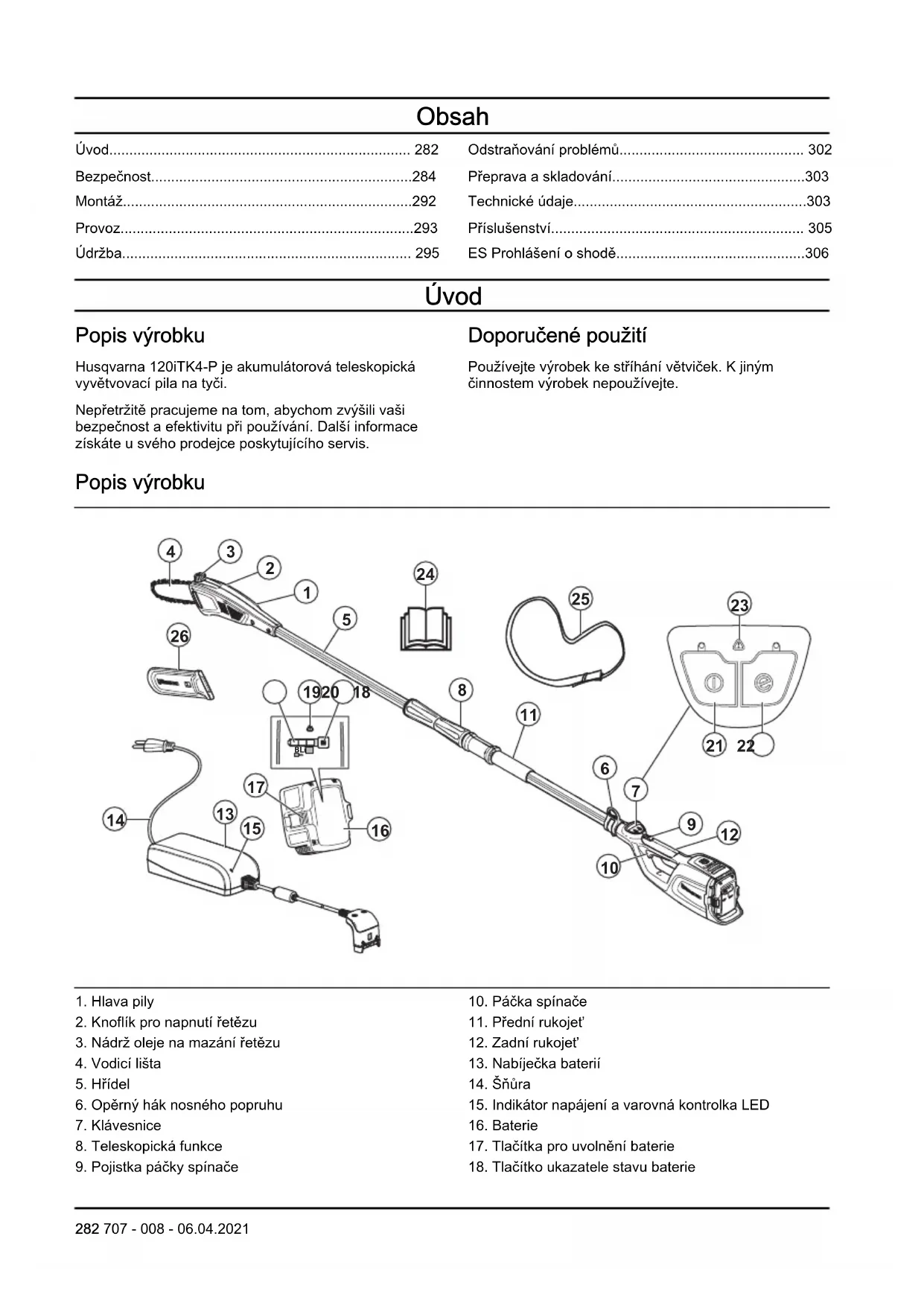

Úvod

Popis výrobku

Husqvarna 120iTK4-P je akumulátorová teleskopická vyvětvovací pila na tyči.

Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte u svého prodejce poskytujícího servis.

Doporučené použití

Používejte výrobek ke střihání větviček. K jiným činnostem výrobek nepoužívejte.

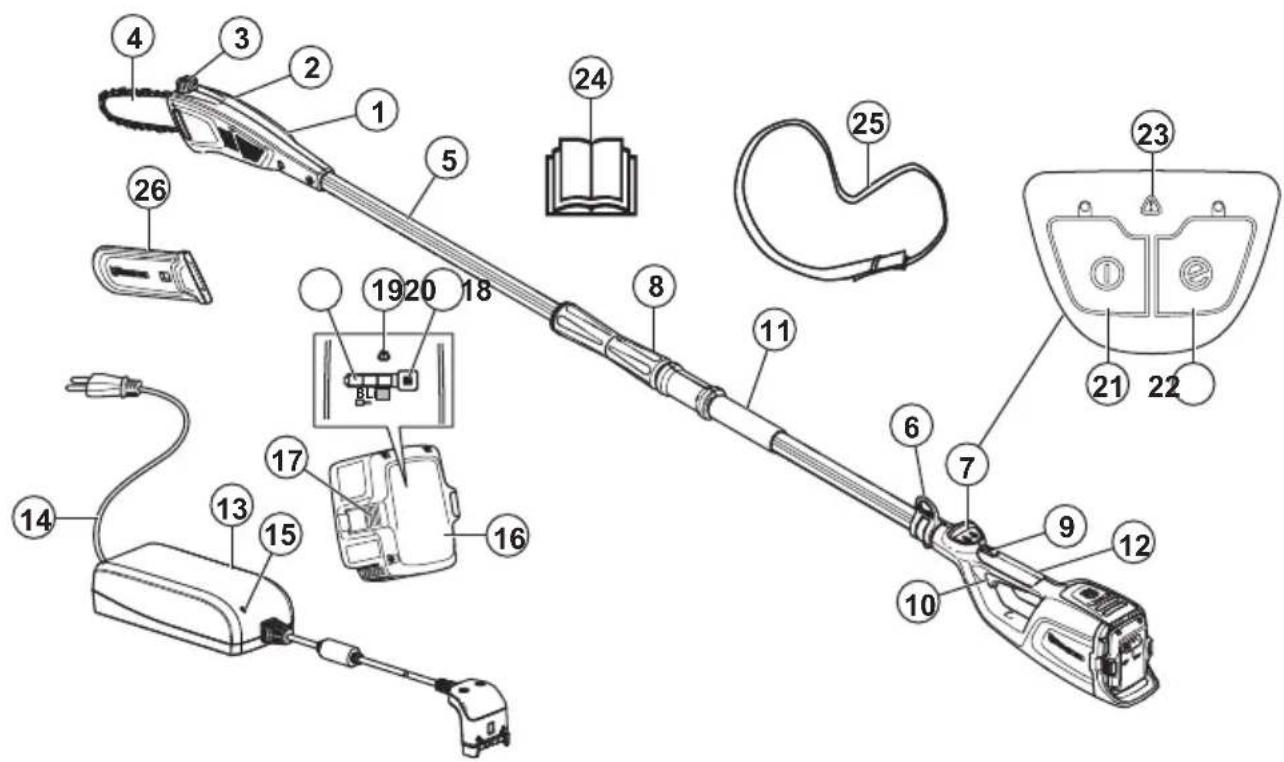

Popis výrobku

1. Hlava pily
2. Knoflík pro napnutí řetězu
3. Nádrž oleje na mazání řetězu
4. Vodicí lišta
5. Hřídel
6. Opěrný hák nosného popruhu
7. Klávesnice
8. Teleskopická funkce

9. Pojistka páčky spínače

10. Páčka spínače

11. Přední rukojet'
12. Zadní rukojet'
13. Nabíječka baterií
14. Šňůra
15. Indikátor napájení a varovná kontrolka LED
16. Baterie
17. Tlačítka pro uvolnění baterie

18. Tlačitko ukazatele stavu baterie

19. Výstražná kontrolka LED

20. Kontrolka LED stavu baterie
21. Vypínač
22. Tlačítko SavE (Úspora energie)
23. Výstražná kontrolka LED
24. Návod k používání
25. Popruh
26. Přepravní kryt

Symboly na výrobku

VAROVÁNÍ! Tento výrobek může být nebezpečný! Nepozorné nebo nesprávné použití může vést k vážnému nebo smrtelnému zranění uživatele nebo někoho jiného. Je mimořádně důležité, abyste si prostudovali tento návod k používání a pochopili jeho obsah. Přečtěte si pozorně tento návod k používání a nepoužívejte výrobek, pokud mu zcela nerozumíte.

Používejte ochrannou přilbu v místech, kde hrozí pád předmětů. Vždy používejte schválenou ochranu sluchu. Vždy používejte schválenou ochranu očí.

Používejte schválené ochranné rukavice.

Plnění oleje na mazání řetězu.

Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení.

Výrobek odpovídá příslušným směrnicím ES.

Jmenovité napětí, V

Nevystavujte dešti.

Nepřibližujte ruce k nožům (pouze u tyčových nůžek na živý plot).

Teleskopická funkce.

Otočením doleva knoflík uvolníte, otočením doprava jej utáhnete.

Stejnosměrný proud.

Tento výrobek není elektricky izolován. Pokud se výrobek dotkne vodičů s vysokým napětím nebo se dostane do jejich blízkosti, může to mít za následek smrt nebo vážné zranění. Napětí může přeskočit z jednoho místa na druhé elektrickým obloukem. Čím vyšší je napětí, tím větší je vzdálenost, kterou může oblouk přeskočit. Elektřina může rovněž procházet mezi větvemi nebo jinými předměty, zejména pokud jsou vlhké. Vždy udržujte vzdálenost nejméně 10 m mezi výrobkem a vodiči vysokého napětí nebo dalšími předměty, které se jich mohou dotýkat. Jestliže musíte pracovat uvnitř této bezpečnostní vzdálenosti, vždy se obrat’te na příslušnou rozvodnou společnost a zajistěte vypnutí elektriny dříve, než zahájíte práce.

Uživatel výrobku je povinen dohlédnout na to, aby se během práce nevyskytovala žádná osoba nebo zviře v okruhu 15 metrů od stroje.

yyyyMMddxxxxx

Typový štítek s výrobním číslem. yyyy znamená rok výroby, ww znamená týden výroby a xxxx je výrobní číslo.

Povšimněte si: Další symboly/štítky na výrobku se týkají zvláštních certifikačních požadavků pro určité obchodní trhy.

Symboly na baterii nebo na nabíječce baterií

Odevzdejte výrobek ve stanici pro recyklaci elektrických a elektronických zařízení. (Platí pouze pro Evropu)

Transformátor se zabezpečením proti selhání.

Nabíječku baterií používejte a skladujte pouze ve vnitřních prostorech.

Dvojitá izolace.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Aby nemohlo dojít k nechtěnému spuštění výrobku, vyjměte baterii.
• Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.
• Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně

součásti schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt.

• Před použitím výrobek zkontrolujte. Viz Bezpečnostní zařízení na produktu na strani 288 a Údržba na strani 295. Nepoužívejte vadný výrobek. Dodržujte pokyny pro kontrolu, údržbu a servis popsané v této příručce.
• Děti by měly být pod dozorem, aby si s výrobkem nehrály. Výrobek ani baterii nikdy nedovolte používat dětem nebo osobám, které nejsou k jejich používání vyškoleny. Věk obsluhy může být upraven místními zákony.
• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.
  • Výrobek uchovávejte mimo dosah dětí.
• Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy nebo příslušenství mohou vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

Povšimněte si: Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.

Obecné bezpečnostní výstrahy pro elektrické nářadí

VÝSTRAHA: Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Povšimněte si: Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „elektrický nástroj“ v upozorněních označuje bud nástroj napájený ze sítě (kabelem), nebo napájený baterií (bezdrátový).

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
• Při práci s elektrickým nástrojem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptýlení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

• Zástrčky elektrických nástrojů musí odpovídat elektrické zásuvce. Nikdy zásuvku žádným způsobem neupravujte. U uzemněných elektrických nástrojů nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Nevystavujte elektrické nástroje dešti nebo působení vlhkosti. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě s napájecím kabelem. Nikdy elektrický nástroj za kabel nenoste. Za kabel netahejte a neodpojujte nástroj od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškod'te ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání elektrického nástroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat s el. nástrojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

- Nebezpečí! Nepoužívejte výrobek v blízkosti nadzemního elektrického vedení. Zařízení nebylo navrženo tak, aby poskytovalo ochranu před zásahem elektrickým proudem v případě kontaktu s nadzemním elektrickým vedením. Před použitím tyčového řetězového prořezávače si ověřte místní předpisy ohledně bezpečných vzdáleností od nadzemního elektrického vedení a ujistěte se, že je manipulační poloha bezpečná a bez rizika.

• Při práci s elektrickým nástrojem dávejte pozor, sledujte, co děláte a používejte zdravý rozum. Nepracujte s elektrickým nástrojem, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s elektrickým nástrojem stačí okamžik nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.
• Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v poloze vypnuto. Přenášením elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů nahráváte nehodám.
• Před zapnutím el. nástroje vyjměte jakýkoli seřizovací klíč nebo klíč na matice. Klíč ponechaný na rotující části el. nástroje může způsobit úraz.
• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad nástrojem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy, oděv i rukavice mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním nástrojů způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s nástrojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.
• Emise vibrací během skutečného používání elektrického nástroje se mohou lišit od deklarované celkové hodnoty podle způsobu použití nástroje. Uživatelé musí podniknout bezpečnostní opatření, která je ochrání, založená na odhadu rizik při skutečných podmínkách během používání (musí vzít v úvahu všechny části provozního cyklu, kromě zapínání např. také vypínání a běh stroje ve volnoběžných otáčkách).

Použití elektrických nástrojů a péče o ně

• Při práci s elektrickými nástroji nepoužívejte násilí. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen.
• Nepoužívejte el. nástroj, pokud nefunguje vypínač pro zapnutí a vypnutí. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.

• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením el. nástroje odpojte zástrčku od napájení nebo vyndejte z nástroje baterie. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění el. nástroje.

• Nepoužívané el. nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití nástroje. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.

• Provádějte údržbu el. nástrojů. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit. Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů.
• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostrím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.
• Používejte elektrický nástroj, příslušenství a vsazené nože podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.
• Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
• El. nástroje používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.
• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.
  • V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny.
• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.
• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C / 265°F může způsobit explozi.
• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za

následek poškození baterie a zvýšené nebezpečí požáru.

Servis

• Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. Tím bude zajištěna bezpečnost elektrického nástroje.
• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Bezpečnostní upozornění pro tyčový prořezávač – osobní bezpečnost

• Při použití tyčového prořezávače musí být všechny části těla mimo dosah řetězu pily. Před nastartováním tyčového prořezávače zkontrolujte, zda se řetěz pily něčeho nedotýká. Stačí okamžik nepozornosti při práci s tyčovým prořezávačem a řetěz pily může zachytit váš oděv nebo tělo.
• Je zapotřebí tyčový prořezávač vždy držet pevně pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Pokud byste drželi pilu v obráceném gardu, zvýšilo by se riziko úrazu, także se pila takto nikdy nesmí držet.
• Držte tyčový prořezávač pouze za izolované úchopy, protože řetěz pily by se mohl dostat do styku se skrytou kabeláží nebo vlastním kabelem. Pokud se řetěz pily dostane do styku s kabelem, který je pod proudem, může dojít k probíjení odkrytých kovových částí tyčového prořezávače a obsluha může utrpět úraz elektrickým proudem.
• Používejte ochranu očí. Doporučujeme použít další ochranné prostředky pro ochranu sluchu, hlavy, rukou, dolních končetin a nohou. Vhodné ochranné prostředky sníží nebezpečí úrazu odlétávajícími úlomky nebo náhodným kontaktem s řetězem pily.
• Nikdy nepracujte s řetězovou pilou na stromě, na žebříku, ze střechy nebo na jakékoli nestabilní podpěře. Použití řetězové pily tímto způsobem může mít za následek vážné zranění osob.
• Vždy udržujte správný postoj a pracujte s řetězovou pilou pouze tehdy, když stojíte na pevném, bezpečném a rovném povrchu. Na kluzkém nebo nestabilním povrchu může dojít ke ztrátě rovnováhy nebo kontroly nad tyčovým prořezávačem.
• Při řezání napružené větve dávejte pozor, aby se větev neodpružila zpět. Když povolí napětí dřevních vláken, napružená větev může udeřit obsluhu nebo odhodit tyčový prořezávač tak, že nad ním obsluha ztratí kontrolu.
• Dávejte mimořádný pozor při řezání keřů a mladých stromků. Tenký materiál může zachytit tyčový prořezávač a může být vržen směrem k vám nebo vás vychýlit z rovnováhy.

• Postupujte podle pokynů pro mazání, napnutí řetězu a výměnu lišty a řetězu. Nesprávně napnutý nebo namazaný řetěz se může přetrhnout nebo může zvýšit pravděpodobnost zpětného vrhu.

• Tyčový prořezávač vždy prěnášejte za přední rukojeť, vypnutý a od těla. Při přepravě nebo skladování tyčového prořezávače vždy nasadťe na lištu ochranný kryt. Správnou manipulací s tyčovým prořezávačem se sníží pravděpodobnost náhodného kontaktu s pohybujícím se řetězem pily.

• Řežte pouze dřevo. Nepoužívejte tyčový prořezávač k účelům, pro které není určen. Například: Nepoužívejte tyčový prořezávač k řezání kovů, plastů, zdiva nebo nedřevěných stavebních materiálů. Použití tyčového prořezávače k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.
• Udržujte rukojeti suché, čisté a bez zbytků oleje a maziva. Mastné rukojeti jsou kluzké a mohou způsobit ztrátu kontroly nad pilou.
• Nesnažte se kácet strom, dokud neporozumíte rizikům a neurčíte postup, jak je eliminovat. Při kácení stromu může dojít k vážnému zranění obsluhy nebo osob v blízkosti.
• Tento tyčový prořezávač není určen ke kácení stromů. Použití tyčového prořezávače k jinému účelu, než pro který je určen, může mít za následek vážné zranění obsluhy nebo osob v blízkosti.
• Důrazně doporučujeme, aby si uživatelé, kteří s pilou pracují poprvé, vyzkoušeli řezání na podpěrách na řezání dřeva.

Příčiny zpětného vrhu a opatření obsluhy, která mu zabraňují

Ke zpětnému vrhu může dojít, když špička lišty narazí na nějaký objekt, nebo když se dřevo sevře a stiskne tyčový prořezávač v řezu. Při kontaktu špičky vodicí lišty s objektem může někdy dojít k náhlému zpětnému odrazu, který vymrští lištu nahoru a dozadu proti obsluze. Když dojde ke stisknutí tyčového prořezávače podél špičky vodicí lišty, může dojít k rychlému vymrštění lišty zpátky směrem k obsluze. Obě tyto reakce mohou způsobit, že ztratíte kontrolu nad tyčovým prořezávačem, a výsledkem může být vážný úraz. Nespoléhejte výlučně na bezpečnostní zařízení zabudovaná v tyčovém prořezávači. Jako uživatel tyčového prořezávače byste měli podniknout několik kroků, aby při řezání nedošlo k nehodě nebo k úrazu. Zpětný vrh je způsoben nesprávným použitím tyčového prořezávače nebo nesprávnými pracovními postupy nebo podmínkami a je možné mu zabránit pomocí níže uvedených opatření:

• Tyčový prořezávač pevně držte tak, že palce a prsty budou umístěny okolo rukojetí tyčového prořezávače, držte jej oběma rukama a poloha vašeho těla a paže musí být taková, abyste odolali silám zpětného vrhu. Při správných opatřeních může obsluha síly zpětného vrhu zvládnout. Tyčový prořezávač nepouštějte.

• Nenatahujte se příliš daleko a neřežte nad úrovní ramen. Tím zabráníte nechtěnému kontaktu špičky s objektem a budete mít lepší kontrolu nad tyčovým prořezávačem v neočekávaných situacích.

• Používejte výhradně náhradní vodicí lišty a tyčové prořezávače předepsané výrobcem Nesprávné náhradní vodicí lišty a tyčové prořezávače mohou způsobit přetřžení řetězu nebo zpětný vrh.

• Dodržujte pokyny výrobce týkající se broušení a údržby tyčového prořezávače. Snížení výšky hloubkoměru může vést ke zvýšení síly zpětného vrhu.

Obecná bezpečnostní upozornění pro tyčový prořezávač

Při odstraňování uvízlého materiálů, skladování a servisu tyčového prořezávače dodržujte veškeré pokyny. Zkontrolujte, zda je vypnutý spínač a vyjměte baterii. Neočekávaná aktivace tyčového prořezávače při odstraňování uvízlého materiálu nebo servisu může vést k vážnému zranění osob.

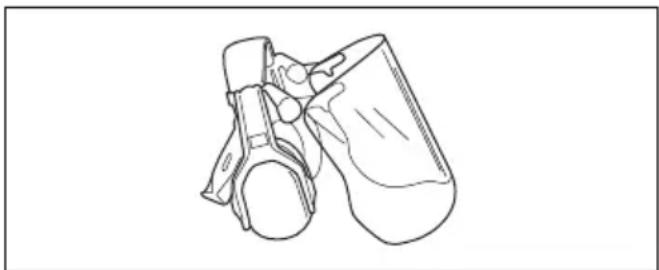

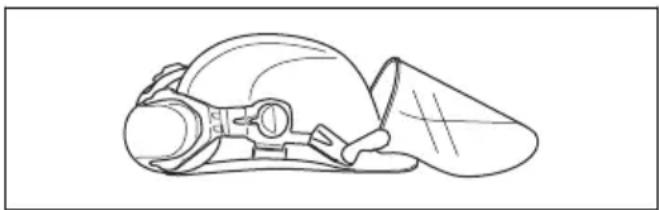

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Pokud hrozí nebezpečí pádu nějakého předmětu, použijte přilbu.

• Vždy používejte schválenou ochranu sluchu.

• Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu

s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU.

- Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění střihacího zařízení.

- Používejte ochrannou obuv s protiskluzovými podrážkami.

- Používejte ochranné kalhoty pro práci s pilou.

- Noste oblečení vyrobené z pevné tkaniny. Vždy používejte silné, dlouhé kalhoty a dlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit o keře nebo větve. Nenoste šperky, krátké kalhoty nebo otevřenou obuv a nepracujte naboso. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

- Mějte při ruce lékárničku.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

V této části je popsáno bezpečnostní vybavení výrobku, jeho účel a způsob provádění kontroly a údržby k zajištění správného provozu. Umístění těchto

komponentů na výrobku naleznete v pokynech v kapitole Popis výrobku na strani 282.

Životnost výrobku se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obrat'te se na nejbližšího servisního prodejce.

VÝSTRAHA: Nikdy výrobek nepoužívejte s vadnými bezpečnostními součástmi. Kontrolu a údržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených v této části. V případě, že by výrobek nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu a oprav bezpečnostního zařízení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobku, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

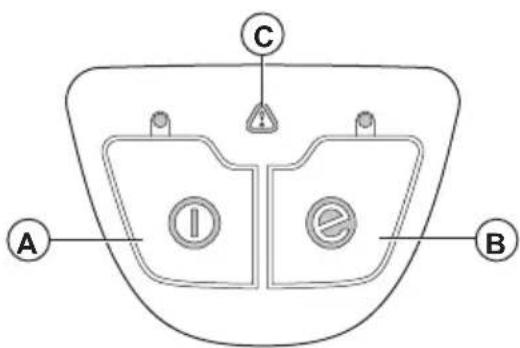

Kontrola klávesnice

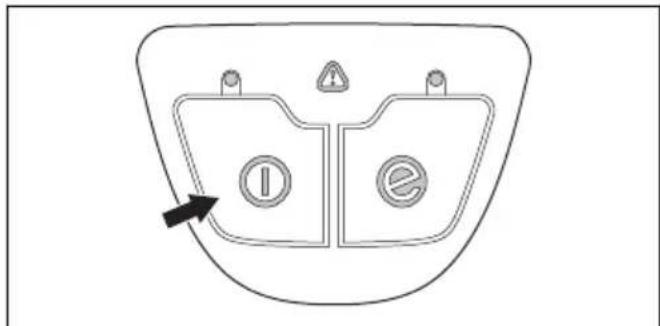

1. Stiskněte a podržte vypínač (A).

A B C

a) Výrobek je zapnutý, když svítí kontrolka LED. b) Výrobek je vypnutý, když kontrolka LED nesvítí.

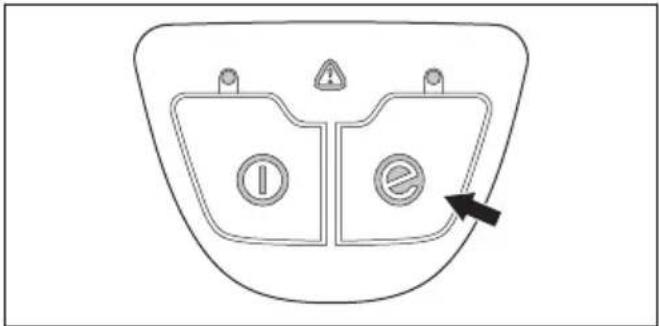

1. Informace o funkcích tlačitka SavE (B) naleznete v části Spuštění funkce SavE na strani 294.

2. Pokud svítí nebo bliká varovná kontrolka (C), říd'te se pokyny v části Odstraňování problémů na strani 302.

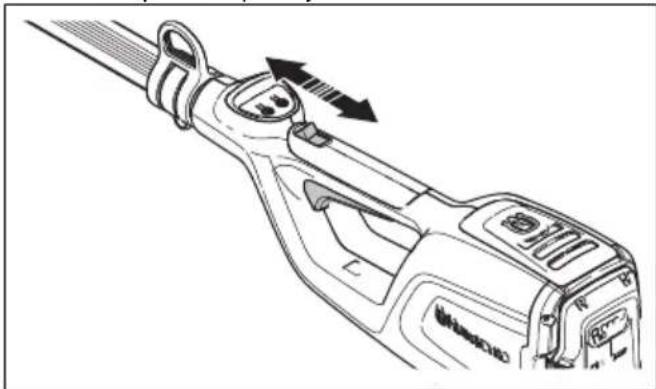

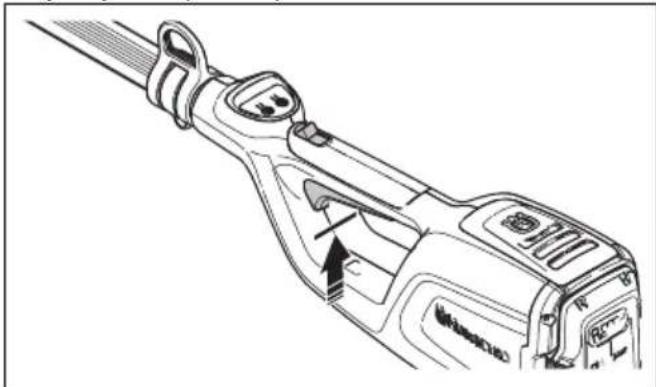

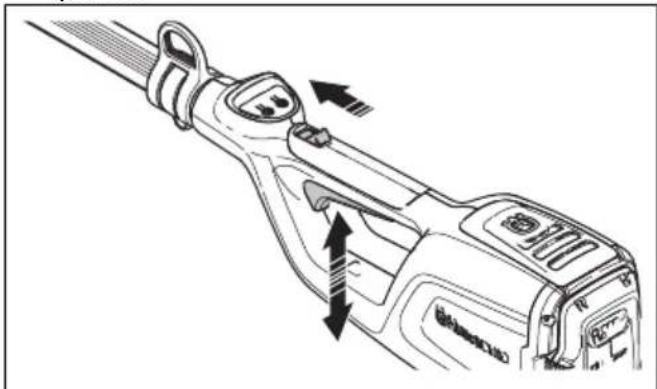

Kontrola pojistky páčky spínače

Pojistka páčky spínače brání nechtěnému spuštění výrobku. Při uvolnění rukojeti se páčka spínače

a pojistka páčky spínače vrátí zpět do své původní polohy.

1. Je-li pojistka ve své původní poloze, ujistěte se, zda je zajištěna páčka spínače.

1. Zatáhněte a uvolněte pojistku a ujistěte se, že se vrátí do původní polohy.

1. Zkontrolujte, zda se páčka spínače a pojistka volně pohybují a zda vratná pružina funguje správně.

1. Spust'te výrobek, viz část Spuštění výrobku na strani 294.
2. Uved'te výrobek do plných otáček.
3. Uvolněte páčku spínače a zkontrolujte, zda se řezací nástavec zcela zastaví.

Bezpečnostní pokyny pro řezací zařízení

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Používejte výhradně schválené kombinace vodicí lišty a řetězu pily a nástroje na broušení. Viz pokyny v části Údržba na strani 295.
• Při používání nebo údržbě řetězu pily noste ochranné rukavice. Zranění může způsobit i řetěz pily, který se nepohybuje.
• Udržujte řezací zuby správně naostřené. Postupujte podle pokynů a používejte doporučené vodítko pilníku. Poškozený nebo nesprávně naostřený řetěz pily zvyšuje nebezpečí nehod.

- Udržujte správnou výšku omezovacích zubů. Dodržujte naše pokyny a používejte doporučené nastavení výšky omezovacích zubů. Příliš velké nastavení výšky omezovacích zubů zvyšuje nebezpečí zpětného vrhu.

- Zkontrolujte, zda je pilový řetěz správně napnutý. Pokud není řetěz pily správně napnutý na vodicí liště, může se z lišty uvolnit. Nesprávné napnutí řetězu pily zvyšuje opotrebení vodicí lišty, řetězu pily a hnacího řetězového kola. Další informace naleznete v části Příslušenství na strani 305.

- Pravidelně provádějte údržbu řezacího zařízení a udržujte jej řádně namazané. Pokud není řetěz pily

řádně mazán, zvyšuje se opotřebení vodicí lišty, řetězu pily a hnacího řetězového kola.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování a řídte se jimi.

• Zajistěte, aby se během práce nevyskytovaly v okruhu 15 m (50 stop) žádné osoby nebo zvířata. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 m. Jinak hrozí nebezpečí vážného zranění osob. Jestliže se někdo přiblíží, okamžitě vypněte výrobek. Nikdy neotáčejte výrobek, aniž byste se nejprve podívali za sebe a zkontrolovali, zda se někdo nenachází v bezpečnostní zóně.
  • Výrobek nikdy nepoužívejte za špatného počasí, např. v husté mlze, v prudkém dešti, za silného větru či mrazu atd. Při práci ve velmi teplém počasí může dojít k přehřátí stroje. Práce za chladného počasí je únavná a často s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu, nepředvídatelný směr pádu poraženého stromu apod.
• Nenechte děti používat výrobek nebo se zdržovat v jeho blízkosti. Jelikož lze výrobek snadno spustit, mohou jej spustit i děti, pokud nejsou celou dobu pod dozorem. Tím může dojít k nebezpečí vážného úrazu. V době, kdy není výrobek plně pod dozorem, musí být odpojená baterie.
• Zajistěte, aby další osoby, zvířata nebo jiné věci nemohly ovlivnit vaši kontrolu nad výrobkem a aby nemohly přijít do kontaktu se řezacím nástavcem nebo volnými předměty, které odmrští řezací nástavec.
• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení výrobku.

• Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obrat’te se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí.

• Za žádných podmínek nepracujte se strojem, pokud není řezací nástavec opatřen schváleným bezpečnostním krytem. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

• Před zahájením jakékoli práce na výrobku, jej vždy zastavte, vyjměte baterii a ujistěte se, že se zcela zastavilo řezací zařízení. Odchýlení od pokynů k ostření výrazně zvyšuje nebezpečí zpětného vrhu.
• Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem. Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.
• Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.
• Nikdy výrobek nepoužívejte, když jste unaveni, po požití alkoholu či jiných drog nebo když užíváte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů.
• K prudkému vymrštění výrobku stranou může dojít, jestliže špička lišty narazí na pevný objekt. Tomu se říká zpětný ráz. Zpětný vrh může být natolik silný, že může odhodit výrobek anebo obsluhu jakýmkoli směrem a případně způsobit ztrátu kontroly nad výrobkem. Vyvarujte se řezání špičkou lišty.
• Nikdy nepracujte s výrobkem, nemáte-li možnost přivolat pomoc v případě nehody.
• Držte dobře rovnováhu a stůjte pevně. Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.
• Vždy zkontrolujte pracovní oblast. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny sekacím nástavcem.
• Počinejte si obzvlášte opatrně při řezání naputých kmenů. Naputý kmen může nečekaně odpružit a navrátit se do své přirozené polohy, jak před tak i po řezání. Nesprávná poloha vás nebo řezu může vést k tomu, že strom udeří vás nebo výrobek a vy ztratíte kontrolu. Obě okolnosti mohou způsobit vážnou nehodu.
• Držte dobře rovnováhu a stůjte pevně.
• Přeneste váhu výrobku na nosný popruh, aby byl snáze ovladatelný.
• Vždy držte výrobek oběma rukama. Výrobek držte po své pravé straně.

• Pred premístěním do jiné oblasti vypněte výrobek. Pred prénášením na delší vzdálenost nebo prepravou nasadte na výrobek prepravní kryt.
• Nikdy neodkládejte výrobek, který je v chodu, aniž byste jej měli pod plnou kontrolou.
• Pokud je výrobek provozován při teplotách pod -10 °C, je nutné stroj a baterii před začátkem práce ponechat alespoň po dobu 24 hodin ve vytápěném prostoru.
• Nikdy nestůjte přímo pod řezanou větví. Mohlo by to vést k vážnému či dokonce smrtelnému zranění osob.
• Dodržujte platné bezpečnostní předpisy pro práci v blízkosti nadzemního elektrického vedení.
• Tento výrobek není elektricky izolován. Pokud se výrobek dotkne vodičů s vysokým napětím nebo se dostane do jejich blízkosti, může to mít za následek smrt nebo vážné tělesné zranění. Napětí může přeskočit z jednoho místa na druhé elektrickým obloukem. Čím vyšší je napětí, tím větší je vzdálenost, kterou může oblouk přeskočit. Elektřina může rovněž procházet mezi větvemi nebo jinými předměty, zejména pokud jsou vlhké. Vždy udržujte vzdálenost nejméně 10 m mezi výrobkem a vodiči vysokého napětí nebo dalšími předměty, které se jich mohou dotýkat. Jestliže musíte pracovat uvnitř této bezpečnostní vzdálenosti, vždy se obrat’te na příslušnou rozvodnou společnost a zajistěte vypnutí elektřiny dříve, než zahájíte práce.
• Nesprávné sekací vybavení zvyšuje nebezpečí úrazu.

Bezpečnostní pokyny týkající se baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Doporučená baterie je BLi10. Baterie jsou softwarově zašifrovány.
• Používejte pouze baterii BLi10, která je dobíjecí a vhodná jako zdroj napájení pro související výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nebezpečí úrazu elektrickým proudem. Svorky baterie nepřipojujte ke klíčům, šroubkům nebo jiným kovovým předmětům. Může to způsobit zkrat baterie.

• Nepoužívejte baterie, které nejsou dobíjecí.

• Nevkládejte do větracích otvorů baterie žádné předměty.

• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny a/nebo chemické popáleniny.
• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem.
• Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Zamezte kontaktu kůže s akumulátorovou kyselinou. Akumulátorová kyselina způsobuje zranění, poleptání a popálení kůže. Pokud se vám akumulátorová kyselina dostane do očí, nemněte si je, ale vyplachujte je velkým množstvím vody po dobu minimálně 15 minut. Pokud dojde ke styku kůže s akumulátorovou kyselinou, musíte omýt pokožku velkým množství vody a mýdla. Vyhledejte lékařskou pomoc.
• Baterii používejte při teplotě -10 až 40 °C (14 až 104 °F).
• Baterii ani nabíječku baterií nečistěte vodou. Viz část Čištění výrobku, baterie a nabíječky baterií na strani 301.
• Nepoužívejte vadnou nebo poškozenou baterii.
• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky.
• Uchovávejte baterie mimo dosah dětí.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.
• Nepoužívejte nabíječku, která nebyla dodána s výrobkem. Pro nabíjení baterie BLi10 doporučujeme nabíječku QC80.
  • Nabíječku baterií nerozebírejte.
• Nepoužívejte vadnou nebo poškozenou nabíječku.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.
• Všechny kabely včetně prodlužovací udržujte mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby se kabel nezachytil mezi předměty, například do dveří, za plot a podobně.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Zkontrolujte, zda není nabíječka baterií poškozená. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.
• Baterii nabíjejte pouze uvnitř, a to v místech s dobrým prouděním vzduchu a mimo dosah

slunečního světla. Nenabíjejte baterii venku. Nenabíjejte baterii ve vlhkém prostředí.

• Používejte nabíječku baterií pouze v místech, kde je teplota v rozsahu 5 až 40 °C (41 až 104 °F). Nabíječku používejte v dobře větraném, suchém a bezprašném prostředí.
• Nevkládejte do chladicích otvorů nabíječky baterií žádné předměty.
• Nepřipojujte svorky nabíječky baterií ke kovovým předmětům, protože by mohlo dojít ke zkratování nabíječky.
• Používejte schválené a nepoškozené síťové zásuvky. Zkontrolujte, zda není šňůra nabíječky baterií poškozena. Pokud používáte prodlužovací kabely, zkontrolujte, zda nejsou poškozeny.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.
• Obsluha smí provádět pouze takové údržbářské a servisní úkony, které jsou popsané v tomto návodu k používání. Před provedením údržby a servisu většího rozsahu se obraťte na servisního prodejce.
• Baterii ani nabíječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů.
• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku a zvýšilo se nebezpečí nehod.
• K provádění servisu a oprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené v tomto návodu k používání, obrat’te se na servisního prodejce. Garantujeme, že jsou pro váš výrobek k dispozici profesionální opravy a servis.
• Používejte pouze originální náhradní díly.

Montáž

Úvod

VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti.

Sestavení hřídele

1. Zkontrolujte, zda jsou zarovnané elektrické zástrčky.

1. Zcela zapojte konce hřídele (A).
2. Dotáhněte šroubovací rukojeť na straně hlavy pily hřídele (B).

Upravení délky hřídele

1. Povolte šroubovací rukojeť na straně skřině baterie hřídele (A).

1. Nastavte hřídel na příslušnou délku.
2. Dotáhněte šroubovací rukojet' (B).

Seřízení popruhu

Při práci s výrobkem vždy používejte nosný popruh. Nosný popruh poskytuje maximální kontrolu při obsluze výrobku. Nosný popruh také snižuje riziko únavy paží a zad.

1. Nasad'te si nosný popruh.

2. Zahákněte výrobek do opěrného háku popruhu.

3. Nastavte délku popruhu tak, aby byl opěrný hák zhruba na stejné úrovni s vaším pravým bokem.

Kontrola funkcí před použitím výrobku

1. Zkontrolujte prívod vzduchu ohledně nečistot a poškození. Odstraňte z výrobku trávu a listí pomocí kartáče.
2. Zkontrolujte, zda výrobek funguje správně.
3. Utáhněte všechny matice a šrouby.
4. Zkontrolujte, zda je hlava pily rádně připevněná.
5. Zkontrolujte, zda hlava pily nevykazuje známky poškození, např. praskliny. Poškozenou hlavu pily vyměňte.
6. Zkontrolujte, zda nejsou kryty poškozené a zda jsou správně připevněné.

Připojení nabíječky baterií

1. Připojte nabíječku baterií ke zdroji s napětím a frekvencí uvedenými na typovém štítku.
2. Zapojte zástrčku do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce baterií jednou zeleně blikne.

Povšimněte si: Baterie se nebude nabíjet, pokud je teplota baterie vyšší než 50 °C (122 °F). Pokud teplota překročí 50 °C (122 °F), nabíječka baterii ochladí, než ji začne nabíjet.

Připojení baterie k nabíječce baterií

Povšimněte si: Před prvním použitím nabijte baterii. Nová baterie je nabitá pouze na 30 %.

1. Zkontrolujte, zda je baterie suchá.
2. Připojte baterii k nabíječce baterií.

3. Zkontrolujte, zda se rozsvití zelená kontrolka nabíjení na nabíječce. To znamená, že je baterie správně připojená k nabíječce baterii.

4. Když svítí všechny kontrolky LED (A) baterie, je baterie plně nabitá.

A BLi Ah

1. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za šňůru.

2. Vyjměte baterii z nabíječky.

Povšimněte si: Další informace naleznete v návodech přiložených k baterii a nabíječce baterií.

Instalace baterie do výrobku

VÝSTRAHA: Ve výrobku používejte výhradně originální baterie Husqvarna.

1. Zkontrolujte, zda je baterie plně nabitá.

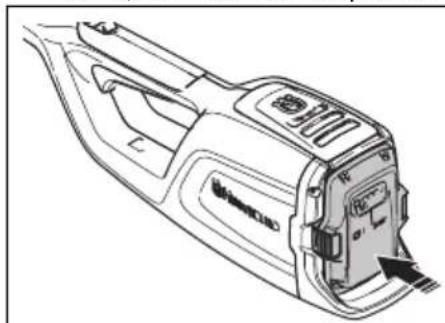

2. Vložte baterii do držáku baterie výrobku. Baterie musí jít snadno zasunout do držáku. Pokud to není možné, není instalována správně.

1. Zatlačte na spodní část baterie a zasuňte ji nadoraz do držáku baterie. Baterie je zajištěná na místě, jakmile uslyšíte cvaknutí.

2. Zkontrolujte, zda západky zapadnou do správné polohy.

Spuštění výrobku

1. Stiskněte a podržte vypínač, dokud se nerozsvítí zelená kontrolka LED.

1. Zatáhněte za pojistku páčky spínače a podržte páčku spínače.

Řezání větví

VÝSTRAHA: Při práci v blízkosti nadzemního elektrického vedení budte velmi opatrní. Padající větve mohou způsobit zkrat.

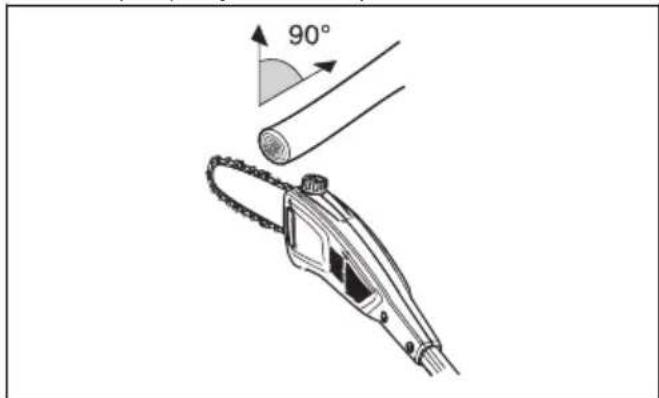

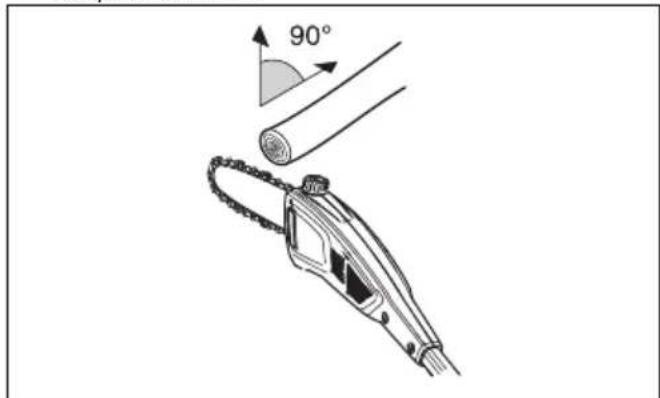

- Snažte se vždy postavit tak, abyste větev mohli řezat ve správném úhlu.

90°

- Velké větve řezejte po částech, abyste měli větší kontrolu nad místem dopadu. Rovněž věnujte pozornost tomu, že padající větve se mohou po dopadu na zem odrazit směrem k obsluze.

- Nikdy neřezejte vyboulená místa, ve kterých větev navazuje na kmen, jelikož by se zpomalilo hojení a zvýšilo riziko napadení houbou.

- Zarážku řezací hlavy při řezání opřete o větev. Zarážka usnadňuje práci a také brání nadskakování řezacího nástavce na větvi.

- Před uříznutím větve ji nejprve zespoda nařízněte. Tím se zabráni trhání kůry, které by mohlo zpomalit hojení a způsobit trvalé poškození stromu. Naříznutí provedte maximálně do jedné třetiny tlouštky větve, aby nedošlo k zaseknutí. Při vytahování řezacího nástavce z větve nechte řetěz běžet, aby nehrozilo jeho zaseknutí.

- Udržujte stabilní postoj a ujistěte se, že nehrozí pád větví, kamení a stromů.

VÝSTRAHA: Nikdy neaktivujte páčku spínače, pokud na řezací nástavec nevidíte.

Spuštění funkce SavE

Tento výrobek je vybaven funkcí SavE. Funkce SavE zajišťuje nejdelší dobu provozu baterie.

1. Stiskněte tlačítko SavE. Zapnutí funkce signalizuje kontrolka LED.

1. Opětovným stiskem tlačítka SavE funkci SavE vypnete.

2. Stiskněte tlačítko Stop a zelená kontrolka LED zhasne.

3. Vyjměte baterii z výrobku. Stiskněte 2 tlačítka pro uvolnění baterie a vyjměte baterii.

1. Uvolněte páčku spínače.

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Plán údržby

VÝSTRAHA: Před prováděním údržby vyjměte baterii.

VÝSTRAHA: Před prováděním údržby výrobku vyjměte baterii.

Níže je uveden seznam kroků údržby, které musíte provést na výrobku. Další informace naleznete v kapitole Údržba.

Údržba Denně Týdně Měsíčně
Očistěte vnější povrch výrobku suchým hadříkem. Nepoužívejte vodu.	X
Zkontrolujte, zda tlačítko pro spouštění a za-stavení správně funguje a není poškozené.	X
Zkontrolujte správnou funkci páčky spínače a pojistky páčky spínače z hlediska bezpeč-nosti.	X
Zkontrolujte, zda fungují všechny ovládací prvky a zda nejsou poškozené.	X
Udržujte rukojeti suché a čisté. Zkontrolujte, zda na rukojetích není přitomen olej nebo mazivo.	X
Zkontrolujte, zda není kryt řetězu pily poško- zený. Vyměňte kryt řetězu pily, pokud je po- škozený.	X
Zkontrolujte, zda jsou šrouby a matice dota- žené.	X
Vyčistěte víčko olejové nádrže. X
Zkontrolujte, zda fungují tlačítka pro uvolnění baterie na baterii a zda drží baterii ve výrobku.	X
Zkontrolujte, zda není poškozená nabíječka baterií a zda funguje správně.	X
Zkontrolujte, zda není baterie poškozená. X
Zkontrolujte, zda je baterie nabitá. X
Zkontrolujte, zda není nabíječka baterií poškozená.	X
Zkontrolujte všechny kabely, spojky a konektory. Zkontrolujte, zda není přítomno poškození nebo znečištění.		X
Vyčistěte kryt řetězu pily. X
Zkontrolujte spojení mezi baterií a výrobkem. Zkontrolujte spojení mezi baterií a nabíječkou baterií.			X
Zkontrolujte, zda není poškozená hlava pily. Poškozenou hlavu pily vyměňte.	Veškerý servis hlavy pily musí provést schválený prodejce společnosti Husqvarna.
Zkontrolujte, zda není hnací řetězové kolo opotřebené.	Po přibližně 100 hodinách provozu nebo v případě potřeby ještě ča-stěji vyměňte hnací řetězové kolo.

Kontrola žacího ústrojí

1. Zkontrolujte, zda nejsou na nýtech a článcích praskliny a zda nejsou nýty volné. V případě potřeby provedte výměnu.

1. Zkontrolujte, zda se řetěz pily snadno ohýbá ve spojích článků. Vyměňte řetěz pily, pokud je příliš tuhý.

2. Určete, zda nejsou nýty a články opotřebené tak, že porovnáte řetěz pily s novým řetězem.

3. Vyměňte řetěz pily, pokud je nejdelší část řezacího zubu menší než 4 mm (0,16 palce). Vyměňte také řetěz pily, pokud jsou praskliny na řezacích zubech.

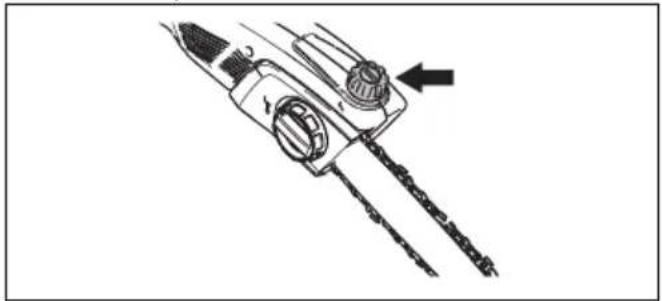

1. Otočte upevňovací knoflík proti směru hodinových ručiček a sejměte ochranný kryt (A).

1. Demontujte vodicí lištu s nasazeným řetězem pily.

2. Sejměte řetěz pily z vodicí lišty.

3. Odšroubujte šroub (D) a demontujte ozubené kolo. Udržujte ozubené kolo v blízkosti.

4. Namontujte ozubené kolo pomocí šroubu (D) do nové vodicí lišty.

5. Nasad'te řetěz pily do drážky vodicí lišty.

6. Namontujte vodicí lištu a ozubené kolo (B) na kolík vodicí lišty (E).

7. Nasadte řetěz pily kolem hnacího řetězového kola. Zkontrolujte, zda řezací zuby směřují od hnacího řetězového kola (C).

8. Nasad'te ochranný kryt (A) a otočte upevňovací knoflík ve směru hodinových ručiček.
9. Napněte pilový řetěz. Viz pokyny v části Seřízení napnutí řetězu pily na strani 299.

Výměna řetězu pily

1. Otočte upevňovací knoflík proti směru hodinových ručiček a sejměte ochranný kryt (A).

1. Demontujte vodicí lištu s nasazeným řetězem pily.
2. Sejměte řetěz pily z vodicí lišty.
3. Nasadte nový řetěz pily do drážky vodicí lišty.
4. Namontujte vodicí lištu a ozubené kolo (B) na kolík vodicí lišty (E).
5. Nasadte řetěz pily kolem hnacího řetězového kola. Zkontrolujte, zda rezací zuby směřují od hnacího řetězového kola (C).
6. Nasad'te ochranný kryt (A) a otočte upevňovací knoflík ve směru hodinových ručiček.
7. Napněte pilový řetěz. Viz pokyny v části Seřízení napnutí řetězu pily na strani 299.

Ostření pilového řetězu

Informace o vodicí liště a řetězu pily

VÝSTRAHA: Při používání nebo údržbě řetězu pily noste ochranné rukavice. Zranění může způsobit i řetěz pily, který se nepohybuje.

Vyměňte opotřebenou nebo poškozenou vodicí lištu nebo řetěz pily za kombinaci lišty a řetězu doporučené společností Husqvarna. To je nezbytné pro udržení bezpečnostních funkcí výrobku. Seznam doporučených kombinací lišty a řetězu naleznete v části Příslušenství na strani 305.

- Délka vodicí lišty, in/cm. Informace o délce vodicí lišty obvykle naleznete na zadním konci vodicí lišty.

- Počet zubů na řetězovém kolečku špičky lišty (T).

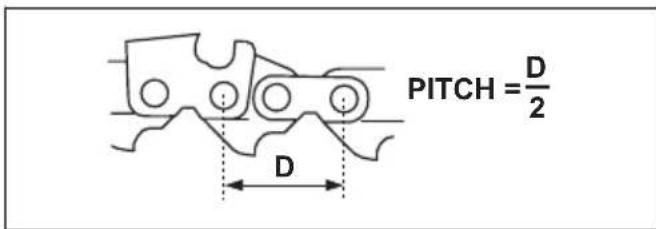

- Rozteč řetězu, in. Vzdálenost mezi vodicími články řetězu pily musí odpovídat vzdálenostem mezi zuby na řetězovém kolečku na špičce lišty i na hnacím řetězovém kole.

- Počet vodicích článků (ks). Počet vodicích článků závisí na typu vodicí lišty.

Pure mechanical linkage diagram without any text, numbers, or symbols

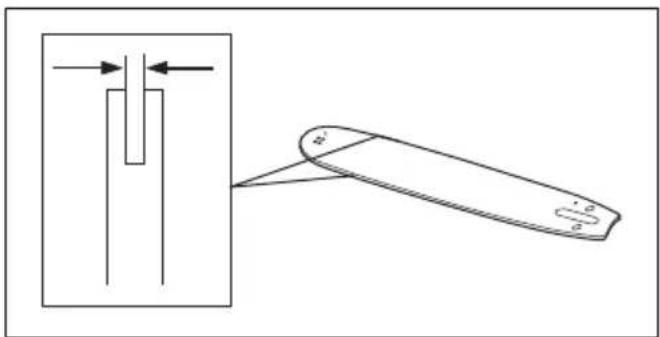

- Šířka drážky lišty, in/mm. Šířka drážky ve vodicí liště musí být stejná jako šířka vodicích článků řetězu.

- Otvor pro mazání řetězu a otvor pro napínač řetězu. Vodicí lišta musí být vhodná pro příslušný výrobek.

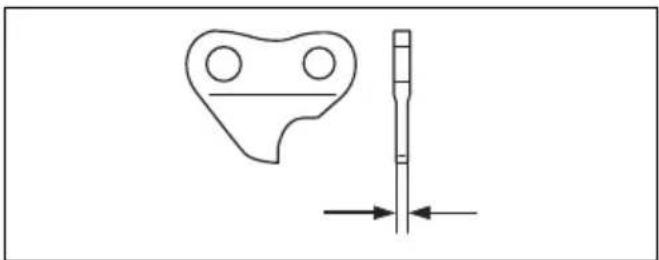

- Tloušt'ka vodicího článku, mm/in.

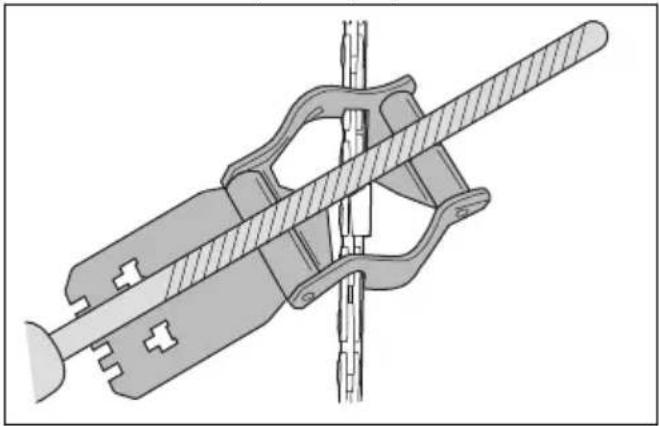

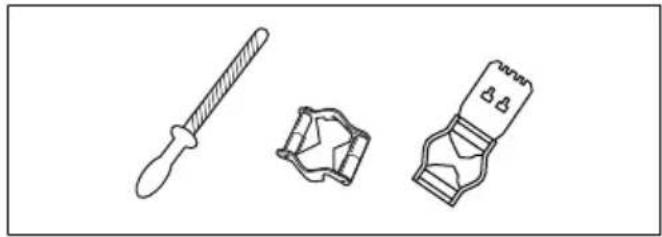

Obecné informace o ostření frézovacích zubů

Nepoužívejte tupý řetěz pily. Pokud je řetěz pily tupý, musíte vyvinout větší tlak k zatlačení vodicí lišty do dřeva. Pokud je řetěz pily velmi tupý, nebudou se vytvářet piliny, ale pouze prach.

Ostrý řetěz pily prochází snadno dřevem a piliny jsou dlouhé a silné.

Řezací zub (A) a omezovací zub (B) společně tvoří řezací část řetězu pily, tzv. řezací článek. Rozdíl výšky mezi těmito dvěma zuby zajišťuje hloubku řezu (nastavení výšky omezovacích zubů).

A B

Při ostření frézovacích zubů zohledněte následující informace:

- Úhel broušení.

Bez správného vybavení není snadné řetěz pily správně naostřit. Používejte vodítko pilníku Husqvarna. To vám pomůže maximalizovat řezný výkon a minimalizovat nebezpečí zpětného vrhu.

VÝSTRAHA: Síla zpětného vrhu se velmi zvyšuje, pokud nebudete dodržovat pokyny k ostření.

Povšimněte si: Informace o ostření řetězu pily naleznete v části Ostření řezacích zubů na strani 298.

Ostření řezacích zubů

1. Pomocí kulatého pilníku a vodítka pilníku naostřete řezací zuby.

Povšimněte si: Informace o pilníku a vodítku pilníku, které doporučuje společnost Husqvarna, naleznete v části Příslušenství na strani 305.

1. Přiložte řádně vodítko pilníku k řezacímu zubu. Viz pokyny dodané s vodítkem pilníku.

2. Přejed'te pilníkem z vnitřní strany řezacích zubů směrem ven. Při zpětném pohybu tlačte méně.

1. Naostřete všechny řezací zuby na jedné straně.
2. Otočte výrobek a naostřete zuby na druhé straně.
3. Zkontrolujte, zda jsou všechny řezací zuby stejně dlouhé.

Obecné informace o nastavení výšky omezovacích zubů

Nastavení výšky omezovacího zubu (C) se změní po naostření řezacího zubu (A). Aby bylo možné udržet maximální řezný výkon, musíte naostřením omezovacích zubů (B) docílit doporučeného nastavení výšky omezovacích zubů. Pokyny o nastavení výšky omezovacích zubů pro váš řetěz pily naleznete v části Technické údaje na strani 303.

A B C

VÝSTRAHA: Nebezpečí zpětného odrazu se zvyšuje, jestliže je výška omezovacích zubů příliš velká!

Nastavení výšky omezovacího zubu

Než začnete nastavovat výšku omezovacích zubů nebo ostřit frézovací zuby, přečtěte si pokyny v části Obecné informace o ostření frézovacích zubů na strani 298. Doporučujeme výšku omezovacích zubů upravovat při každém třetím ostření řetězu.

Doporučujeme vám používat naši měrku snížení omezovacích zubů. Docílíte tak správné výšky

omezovacích zubů a správného úhlu hrany omezovacích zubů.

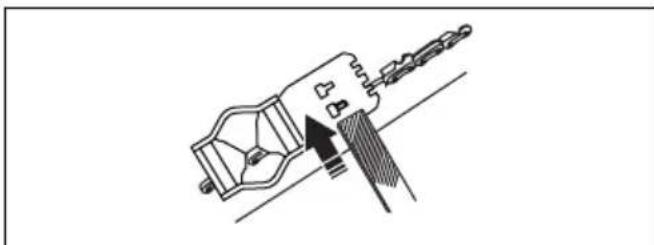

1. Pomocí plochého pilníku a měrky snížení omezovacích zubů upravte nastavení výšky omezovacích zubů. Používejte výhradně měrku snížení omezovacích zubů Husqvarna. Docílite tak správné výšky omezovacích zubů a správného úhlu hrany omezovacích zubů.
2. Položte měrku snížení omezovacích zubů na řetěz pily.

Povšimněte si: Více informací o použití měrky snížení omezovacích zubů naleznete na obalu.

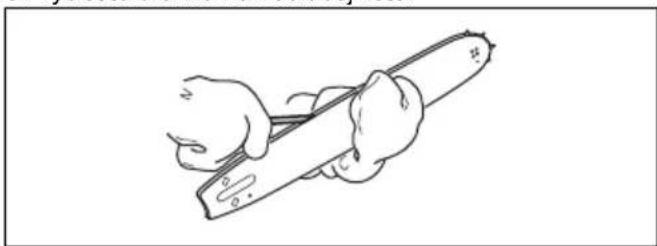

1. Pomocí plochého pilníku zbruste horní část výšky omezovacích zubů, která vyčnívá nad měrkou snížení omezovacích zubů.

Seřízení napnutí řetězu pily

VÝSTRAHA: Nesprávně napnutý řetěz pily se může uvolnit z vodicí lišty a způsobit vážné zranění nebo usmrcení.

Při používání se řetěz pily prodlužuje. Je důležité pravidelně kontrolovat správné napnutí řetězu pily a v případě potřeby jej upravit. Před použitím výrobku zkontrolujte napnutí řetězu pily. Co nejvíce napněte řetěz pily. Když ale potáhnete řetěz pily, musí se volně pohybovat po vodicí liště.

Povšimněte si: Nový řetěz pily má dobu záběhu. V této době kontrolujte napnutí častěji.

1. Otočením upevňovacího knoflíku proti směru hodinových ručiček odjistěte seřizovač napnutí řetězu.

1. Otočením seřizovače napnutí řetězu ve směru hodinových ručiček napněte řetěz pily. Co nejvíce napněte řetěz pily. Musí být pevně utažený proti vodicí liště.

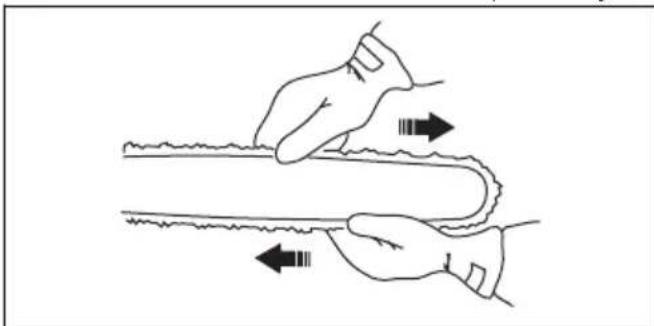

2. Rukou potáhněte za řetěz pily a zkontrolujte tak, že se volně otáčí a že není na vodicí liště prověšený.

1. Otočením upevňovacího knoflíku ve směru hodinových ručiček zajistěte seřizovač napnutí řetězu.

Mazání řezacího zařízení

VÝSTRAHA: Špatné mazání řezacího zařízení může způsobit přetržení řetězu, které může vést k vážným nebo dokonce smrtelným zraněním.

VÝSTRAHA: Nepoužívejte vyjetý olej! Vyjetý olej je nebezpečný pro osoby, výrobek i životní prostředí.

Olej na mazání řetězu

• Používejte olej na mazání řetězu s dobrou přilnavostí k řetězu pily. Olej na mazání řetězu si musí udržovat správnou viskozitu za každého počasí, například během horkého léta či chladné zimy.
• Používejte olej Husqvarna na mazání řetězu, který zajišťuje maximální životnost řetězu pily a minimalizuje poškození životního prostředí. Pokud není dostupný olej na mazání řetězu Husqvarna, použijte standardní olej na mazání řetězu.
  • V oblastech, kde není olej na mazání řetězů pily k dispozici, používejte převodový olej EP 90.

Pravidelně kontrolujte hladinu oleje v olejové nádrži, aby se zabránilo poškození řetězu pily a vodicí lišty.

Po 1 hodině provozu nebo pokud je baterie vybitá, doplňte olej na mazání řetězu.

1. Odšroubujte víčko olejové nádrže v horní části hlavy pily.
2. Naplňte nádrž olejem Husqvarna na mazání řetězu.
3. Připevněte víčko olejové nádrže.

Kontrola mazání řetězu pily

1. Nastartujte výrobek a nechte jej běžet 3/4 rychlostí. Namiřte špičku vodicí lišty na světlý povrch ze vzdálenosti přibližně 20 cm (8 palců).
2. Po 1 minutě se na světlém povrchu objeví olejová čára.
3. Pokud se po 1 minutě nevytvoří olejová čára, vyčistěte olejový kanálek ve vodicí liště. Vyčistěte drážku na hraně vodicí lišty.
4. Nastartujte výrobek a nechte jej běžet 3/4 rychlostí. Namiřte špičku vodicí lišty na světlý povrch ze vzdálenosti přibližně 20 cm (8 palců).
5. Po 1 minutě se na světlém povrchu objeví olejová čára.
6. Pokud se po 1 minutě nevytvoří olejová čára, obrat'te se na schváleného prodejce.

Kontrola při nefungujícím mazání

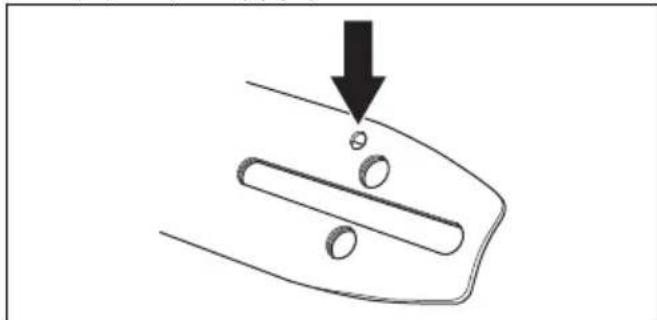

1. Zkontrolujte, zda není ucpaný mazací kanálek lišty. V případě potřeby jej vyčistěte.

1. Zkontrolujte, zda není ucpaný mazací kanálek ve skříni převodovky. V případě potřeby jej vyčistěte.

2. Zkontrolujte, zda se řetězové kolečko na špičce lišty volně otáčí. V případě, že ani po provedení výše uvedených kontrol systém mazání řetězu stále nefunguje, je nutno vyhledat servisní dílnu.

Kontrola vodicí lišty

1. Zkontrolujte, zda není ucpaný olejový kanálek. V případě potřeby provedte čištění.

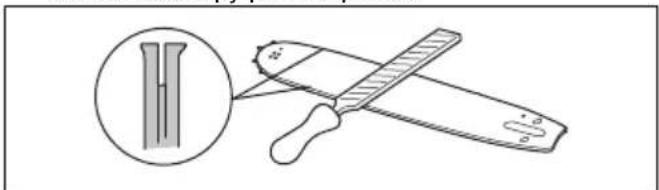

1. Zkontrolujte, zda nejsou na hraně vodicí lišty otrepy. Odstraňte otrepy pomocí pilníku.

1. Vyčistěte drážku ve vodicí liště.

1. Zkontrolujte, zda není vodicí lišta opotrebená. V případě potřeby zapalovací svíčku vyměňte.

M ×

1. Zkontrolujte, zda není špička lišty drsná nebo příliš opotřebená.

1. Zkontrolujte, zda se řetězové kolečko na špičce lišty volně otáčí a zda není mazací otvor v řetězovém kolečku na špičce lišty ucpaný. V případě potřeby kolečko namažte a otvor vyčistěte.

1. Denně otáčejte vodicí lištu, aby se prodloužil její životní cyklus.

Čištění výrobku, baterie a nabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.
2. Vyčistěte baterii a nabíječku baterií suchou utěrkou. Udržujte v čistotě vodicí kolejničky baterie.
3. Před použitím zkontrolujte, zda jsou svorky na baterii a nabíječce baterií čisté.
4. Pomocí kartáče vyčistěte víčko olejové nádrže.
5. Vyčistěte vnitřní povrch ochranného krytu pomocí kartáče.

Kontrola baterie a nabíječky baterií

1. Zkontrolujte, zda baterie nevykazuje příznaky poškození, např. praskliny.
2. Zkontrolujte, zda nabíječka baterií nevykazuje příznaky poškození, např. praskliny.
3. Zkontrolujte, zda není propojovací kabel nabíječky baterií poškozený a zda na něm nejsou praskliny.

Odstraňování problémů

Klávesnice

Problém Možné závady	Možné řešení
Bliká zelená kontrolka LED.	Nízké napětí baterie. Nabijte baterii.
Bliká červená chybo-vá kontrolka LED.	Přetížení. Střihací nástavec je zaseknutý. Zastavte vý-robek. Vyjměte baterii. Odstraňte ze sekací-ho nástavce nežádoucí materiály. Uvolněte řetěz.
	Odchylka teploty. Nechte výrobek vychladnout.
	Páčka spínače a tlačítko pro spouštění jsou stisknuty současně.	Uvolněte páčku spínače a stiskněte tlačítko pro spouštění.
Výrobek nestartuje. Znečištěné konektory baterie. Očistěte konektory baterie stlačeným vzdu-chem nebo měkkým kartáčem.
Rozsvítí se červená chybová kontrolka LED.	U výrobku je nezbytné provést servis. Obrat'te se na servisního prodejce.

Baterie

Problém	Možné závady Možné řešení
Bliká zelená kontrolka LED. Nízké	napětí baterie. Nabijte baterii.
Bliká červená chybová kontrolka LED.	Baterie je vybitá. Nabijte baterii.
	Odchylka teploty. Baterii používejte při teplotě -10 až 40°C (14 až 104°F).
	Přepětí. Vyjměte baterii z nabíječky.
Rozsvítí se červená chybová kontrolka LED.	Příliš velký rozdíl napětí článků (1 V).	Obrat'te se na servisního prodejce.

Nabíječka baterií

Problém	Možné závady Možné řešení
Bliká červená chybová kontrolka LED.	Odchylka teploty. Nabíječku baterií používejte při teplo-tě 5 až 40 °C (41 až 104 °F).
Rozsvítí se červená chybová kontrol-ka LED.		Obrat'te se na servisního prodejce.

Přeprava a skladování

Přeprava a skladování

• Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží.
• Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu, platí i pro třetí strany a dopravce.
• Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné národní předpisy.
• Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu a zajistěte ji proti pohybu.
• Před přepravou nebo uskladněním vyjměte baterii.
• Uložte baterii a nabíječku baterií na místo, které je suché a chráněné před vlhkostí a mrazem.
• Neskladujte baterii v místech, kde může docházet k výbojům statické elektriny. Neskladujte baterii v kovovém obalu.
• Baterii skladujte na místě, kde je teplota v rozsahu 5 až 25 °C (41 až 77 °F) a mimo prímé sluneční světlo.
• Nabíječku baterií skladujte na místě, kde je teplota v rozsahu 5 až 45 °C (41 až 113 °F) a mimo přímé sluneční světlo.
• Nabíječku baterií používejte pouze při okolních teplotách v rozsahu 5 až 40 °C (41 až 104 °F).
• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50 %.
• Uložte baterii a nabíječku baterií do uzavřené a suché místnosti.
• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly

zařízení. Uchovávejte zařízení na místě, které lze uzamknout.

• Před dlouhodobým skladováním výrobku jej vyčistěte a proved'te kompletní údržbu.
• Před přepravou a uskladněním umístěte na výrobek přepravní kryt pro prevenci zranění a poškození.
• Během přepravy musí být výrobek bezpečně upevněný.

Likvidace baterie, nabíječky baterií a výrobku

Níže uvedený symbol znamená, že výrobek nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení. To pomůže eliminovat nebezpečí poškození životního prostředí a zdraví osob.

Další informace získáte od místních úřadů, služby zajišťující zpracování domácího odpadu nebo prodejce.

Povšimněte si: Tento symbol je znázorněn na výrobku nebo obalu výrobku.

Technické údaje

Technické údaje

	120iTK4-P
Motor
Typ PMDC 36V
Rychlost řetězu, m/s 10
Vlastnosti
Režim nízké spotřeby savE
Olejová nádrž
Objem, l/cm ^3	0,07/70
Hmotnost
Bez baterie, kg/lb 4,1/9,1
Emise hluku34
Hladina akustického výkonu, změřená dB(A) 93,79
Hladina akustického výkonu, zaručená LWA dB (A) 97
Hladiny hluku35
Ekvivalentní hladina akustického tlaku v uších uživatele, dB(A) 80,6
Úrovně vibrací36
Hladiny vibrací v rukojetích, měřené podle normy ISO 22867, m/s2
Zatažené, přední/zadní rukojeť 0,793/0,676
Vysunuté, přední/zadní rukojeť 1,475/0,773

Ve výrobku používejte výhradně originální baterii Husqvarna BLi.

Schválené baterie

Baterie BLi10
Typ Lithium-iontová
Kapacita baterie, Ah Víz typový štítek baterie
Jmenovité napětí, V 36
Hmotnost, kg 0,8

Schválené nabíječky baterií

Nabíječka baterií QC 80
Vstupní napětí, V 100–240
Kmitočet, Hz 50–60
Výkon, W 80

Příslušenství

Kombinace vodicí lišty a řetězu pily

Následující kombinace mají certifikaci CE.

Vodicí lišta Řetěz pily
Délka, palce Rozteč, palce Průměr, mm Typ				Délka, počet vodicích článků
10 1/4" 1,3 Husqvarna H00 58

Pilování řetězu pily a vodítko pilníku

Používejte doporučené vodítko pilníku, aby bylo možné docílit správných brusných úhlů. Při každém broušení řetězu pily doporučujeme používat doporučené vodítko pilníku.

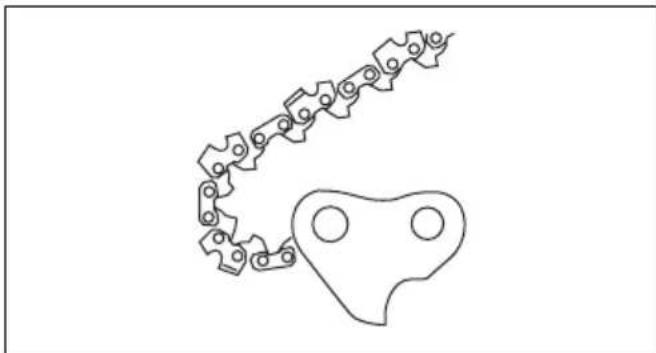

Pokud si nejste jisti, jaký řetěz pily máte nainstalovaný na svém výrobku, obrat'te se na servisního prodejce.

ES Prohlášení o shodě

ES Prohlášení o shodě

Husqvarna AB, SE–561 82 Huskvarna, Švédsko, tel: [phone], prohlašuje, že tyčový prořezávač Husqvarna 120iTK4-P s výrobními čísly od roku 2021 a dále (rok je zřetelně vyznačen v textu na typovém štítku a za ním následuje výrobní číslo) vyhovuje požadavkům následujících SMĚRNIC RADY EVROPSKÉ UNIE:

- ze 17. května 2006 „týkající se strojních zařízení“ 2006/42/ES

- z 26. února 2014 „týkající se elektromagnetické kompatibility“ 2014/30/EU

- z 8. června 2011 o „omezení použití určitých nebezpečných látek“ 2011/65/EU.

Byly uplatněny následující normy:

EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018.

Společnost TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Norimberk, Německo, 0197, provedla dobrovolnou typovou zkoušku ES podle směrnice pro strojní zařízení (2006/42/ES) článek 12, odstavec 3b. Certifikát o typové zkoušce ES má číslo: BM 50491650 0001

Huskvarna, 2020-12-30

Pär Martinsson, ředitel vývoje (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci)

Sisukord

Sissejuhatus.... 307

Ohutus.... 309

Kokkupanek....316

Töö....317

Hooldamine....319

Veaotsing....326

Transportimine ja hoiustamine....327

Tehnilised andmed.... 327

Lisavarustus....329

Bezpečnost'......486

Montáž....494

Prevádzka....495

Údržba....497

Technické údaje....506

1. Hlava píly

2. Regulátor napnutia ret'aze

3. Nádrž na olej na mazanie ret'aze

4. Vodiaca lišta

5. Hriadeł

6. Podporný hák popruhu

7. Klávesnica

8. Vysúvacia funkcia

9. Blokovanie páčky vypínača

10. Páčka vypínača

11. Predná rukovät'

12. Zadná rukovät'

13. Nabíjačka batérie

14. Šnúra

15. Indikátor LED zapnutia napájania/výstražný indikátor LED

16. Akumulátor

17. Tlačidlá uvoľnenia batérie

18. Tlačidlo indikátora batérie

19. Výstražný indikátor LED

20. Indikátor LED akumulátora

21. Tlačidlo štart/stop
22. Tlačidlo SavE
23. Výstražný indikátor LED
24. Návod na obsluhu
25. Popruh
26. Transportný kryt

Symboly na výrobku

Používajte schválené ochranné rukavice.

Plnenie oleja na mazanie ret'aze.

Výrobok nevystavujte dažďu.

Rukami sa nepribližujte k čepeli (len pre tyčový plotostrih).

Vysúvacia funkcia.

Otočením doľava uvoľnite gombík, otočením doprava ho utiahnite.

Jednosmerný prúd.

Výkonový štítok zobrazuje výrobné číslo. yyyy je rok výroby, ww je týždeň výroby a xxxx je výrobné číslo.

Transformátor odolný voči poruchám.

Nabíjačku batérie používajte a skladuje len v interiéri.

Dvojitá izolácia.

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

Všeobecné bezpečnostné upozornenie pre elektrické nástroje

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie a starostlivost' o elektrické náradie

Všeobecné bezpečnostné upozornenia pre orezávač stromov

- Používajte schválené chrániče sluchu.

Bezpečnostné zariadenia na výrobku

Kontrola poistky páčky vypínača

1. Skontrolujte, či sa páčka vypínača a poistka vypínača pohybujú voľne a či vratná pružina funguje správne.

naostrená ret'az píly, zvyšuje nebezpečenstvo nehôd.

- Predtým, ako začnete na produkte vykonávat' akékolvek práce, produkt vždy zastavte, vyberte akumulátor a uistite sa, či sa rezné zariadenie úplne zastaví. Nedodržanie pokynov o ostrení výrazne zvyšuje riziko spätného nárazu.

Bezpečnost' akumulátorov

Bezpečnost' nabíjačky batérií

Bezpečnostné pokyny pre údržbu

Pripojenie nabíjačky batérií

1. Potiahnite poistku páčky vypínača dozadu a podržte páčku vypínača.

Pílenie konárov

- Vždy, ked' je to možné, postavte sa tak, aby ste rezali pod pravým uhlom z pohládu konárov.

90°

VÝSTRAHA: Nikdy nepoužívajte páčku vypínača bez toho, aby ste videli celý rezací nadstavec.

1. Uvoľnite páčku vypínača.
2. Stlačte vypínacie tlačidlo a zhasne zelený LED indikátor.
3. Vyberte akumulátor z výrobku. Zatlačte 2 uvolňovacie tlačidlá a vytiahnite akumulátor von.

VÝSTRAHA: Pred vykonaním údržby výrobku vyberte batériu.

Plán údržby

VÝSTRAHA: Pred vykonaním údržby vyberte batériu.

Výmena vodiacej lišty

1. Odstráňte vodiacu lištu s nasadenou ret'azou píly.
2. Odstráňte ret'az píly z vodiacej lišty.
3. Odskrutkujte skrutku (D) a odstráňte ozubený prevod. Ozubený prevod si ponechajte v blízkosti.
4. Pomocou skrutky (D) namontujte ozubený prevod na novú vodiacu lištu.

5. Nasad'te ret'az pily do drážky vodiacej lišty.

6. Nasad'te vodiacu lištu a ozubený prevod na (B) na kolík vodiacej lišty (E).

7. Nasad'te ret'az pily okolo hnacieho kolieska. Uistite sa, že hrot šípky na rezacích zuboch ukazuje smerom od hnacieho kolieska (C).
8. Namontujte ochranný kryt (A) a zaskrutkujte upevňovaciu skrutku otáčaním v smere hodinových ručičiek.
9. Napnite ret'az píly. Pokyny nájdete v časti Nastavenie napnutia ret'aze píly na strane 502.

Výmena píly

1. Odstráňte vodiacu lištu s nasadenou ret'azou píly.
2. Odstráňte ret'az píly z vodiacej lišty.
3. Nasad'te novú ret'az píly do drážky vodiacej lišty.
4. Nasad'te vodiacu lištu a ozubený prevod na (B) na kolík vodiacej lišty (E).
5. Nasad'te ret'az pily okolo hnacieho kolieska. Uistite sa, že hrot šípky na rezacích zuboch ukazuje smerom od hnacieho kolieska (C).
6. Namontujte ochranný kryt (A) a zaskrutkujte upevňovaciu skrutku otáčaním v smere hodinových ručičiek.
7. Napnite ret'az píly. Pokyny nájdete v časti Nastavenie napnutia ret'aze píly na strane 502.

Ostrenie ret'aze píly

Informácie o vodiacej lište a ret'azi píly

- Šírka drážky v lište, (palce/mm). Šírka drážky vo vodiacej lište musí byt' rovnaká ako šírka vodiacich článkov ret'aze.

- Šírka vodiaceho článku (mm/palce).

VÝSTRAHA: Pri nedodržaní pokynov na ostrenie sa značne zvyšuje sila spätného nárazu.

Poznámka: Informácie o ostrení ret'aze pily nájdete v časti Ostrenie rezacích zubov na strane 501.

Ostrenie rezacích zubov

1. Na ostrenie rezacích zubov používajte okrúhly pilník a brúsnu mierku.

1. Na nastavenie mierky híbky použite plochý pilník a mierku híbky obmedzovacích zubov. Pri meraní híbky rezu používajte len mierku híbky obmedzovacích zubov Husqvarna, aby sa zaistila správna híbka rezu a správny uhol na vodiacej ploche.

2. Mierku híbky obmedzovacích zubov priložte na ret'az pily.

1. Otočením upevňovacej skrutky proti smeru hodinových ručičiek odblokujte nastavovač napnutia ret'aze.

V záujme predchádzania poškodeniu ret'aze píly a vodiacej lišty pravidelne kontrolujte úroveň oleja v nádrži na olej.

1. Vyčistite drážku na vodiacej lište.

Čistenie výrobku, batérie a nabíjačky batérií

1. Výrobok po použití očistite suchou handričkou.
2. Očistite batériu a nabíjačku batérií čistou handričkou. Vodiace dráhy batérie udržujte čisté.
3. Pred používaním sa uistite, či sú svorky na batérii a nabíjačka batérie čisté.
4. Kefkou očistite priestor okolo uzávera nádrže na olej.
5. Pomocou kefky očistite vnútornú čast' ochranného krytu.

Kontrola batérie a nabíjačky batérií

Problém	Možné poruchy Možné riešenie
Bliká červená chybová dióda LED. Teplotná odchýlka. Nabíjačku batérií používajte v rozmedzí teploty od 5 °C (41 °F) do 40 °C (104 °F).
Rozsvieti sa červená chybová dióda LED.		Obrát'te sa na servisného predajcu.

Likvidácia batérie, nabíjačky batérií a výrobku

Nabíjačka akumulátora QC 80
Vstupné napätie, V 100 – 240
Frekvencia, Hz 50 – 60
Výkon, W 80

Príslušenstvo

Kombinácie vodiacej lišty a ret'aze píly

Vodiaca lišta Ret'az píly
DÍžka, palce Zdvih, palce Šírka drážky, mm Typ				DÍžka, počet vodia-cich článkov
10 1/4"	1,3	Husqvarna H00	58

Brúsenie ret'aze píly a brúsna mierka

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.:

[phone], vyhlasuje, že orezávače stromov
