KASUTUSJUHEND K 770 HUSQVARNA

EÜ vastavusdeklaratsioon.... 330

Sissejuhatus

Seadme kirjeldus

Husqvarna 120iTK4-P On akutoitega telskoopkõrglõikur.

Me teeme pidevalt tööd, et tõsta sinu ohutust ja tõhusust töötamisel. Lisateabe saamiseks võta ühendust hooldusesindajaga.

Kasutusotstarve

Kasutage toodet okste ja raagude lõikamiseks. Ärge kasutage toodet muude tööde tegemiseks.

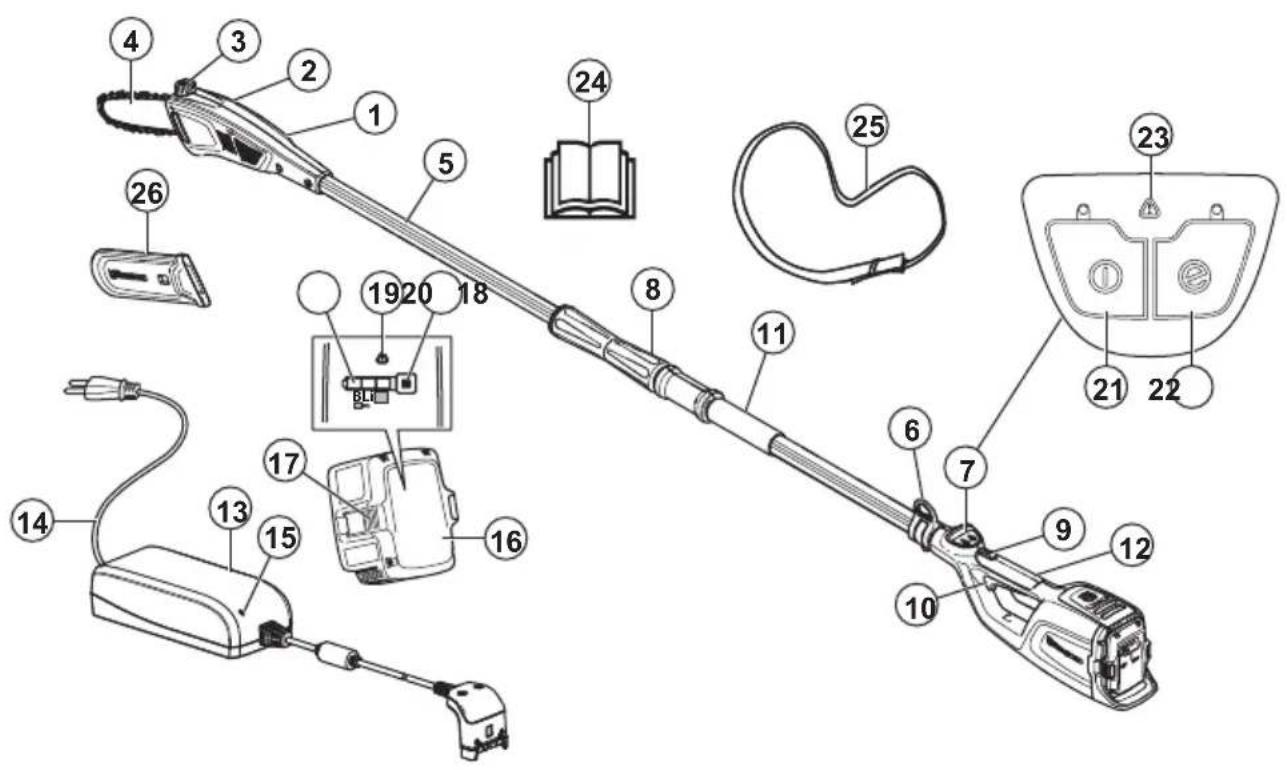

Toote tutvustus

1. Saepea

2. Ketipingutusnupp

3. Ketiõli paak

4. Juhtplaat

5. Vars

6. Rakmete riputuskonks

7. Klahvistik

8. Teleskoopfunktsioon

9. Toitelüliti lukustus

10. Toitelüliti

11. Esikäepide

12. Tagumine käepide

13. Akulaadija

14. Kaabel

15. Toite/hoiatuse LED-tuli

16. Aku

17. Aku vabastamise nupud

18. Akunäidiku nupp

19. LED-hoiatustuli

20. Akunäidiku LED-tuli

21. Käivitus- ja seiskamisnupp

22. SavE-nupp
23. LED-hoiatustuli
24. Kasutusjuhend
25. Kanderihmad
26. Transportkaitse

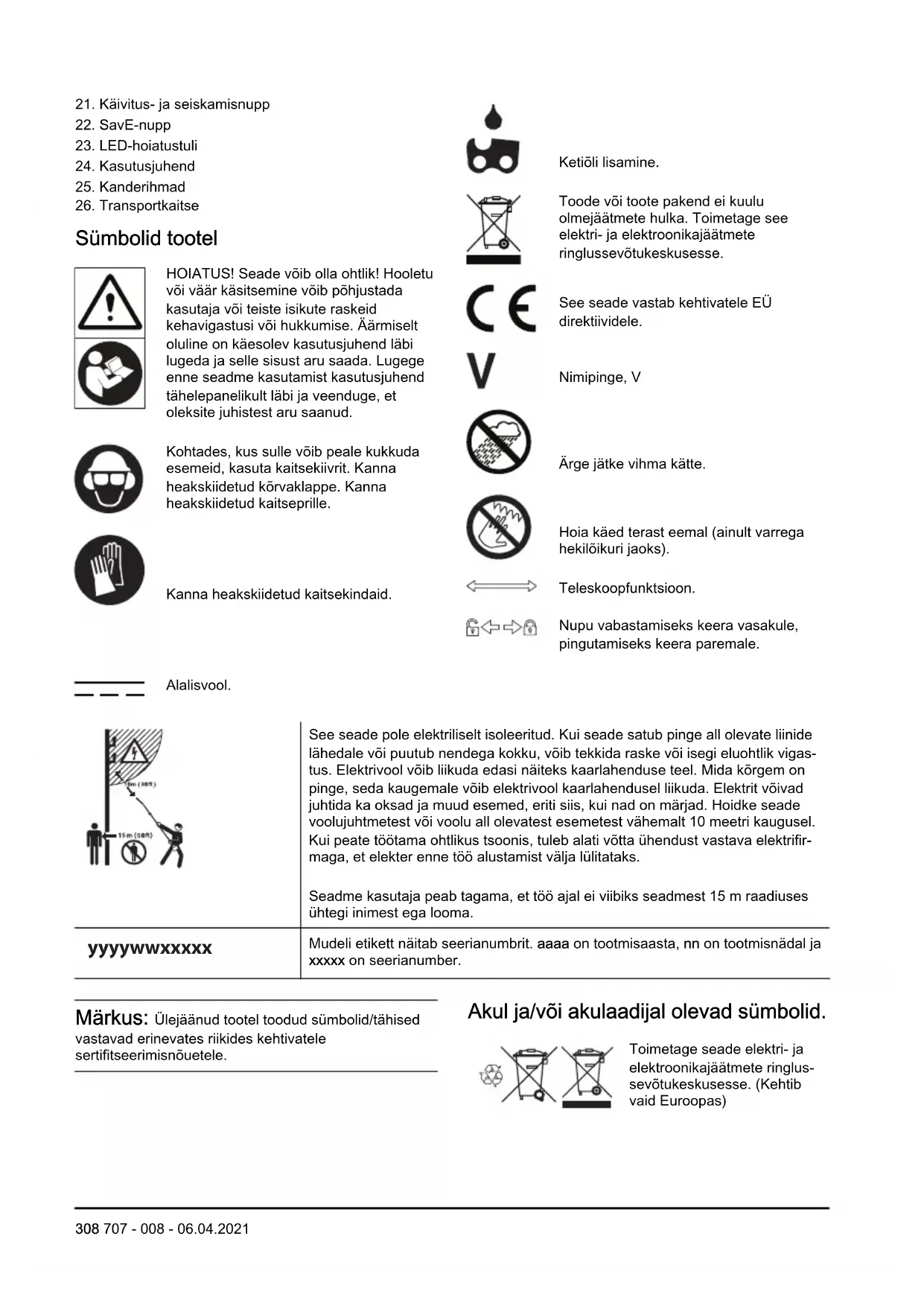

Sümbolid tootel

HOIATUS! Seade võib olla ohtlik! Hooletu või väär käsitsemine võib põhjustada kasutaja või teiste isikute raskeid kehavigastusi või hukkumise. Äärmiselt oluline on käesolev kasutusjuhend läbi lugeda ja selle sisust aru saada. Lugege enne seadme kasutamist kasutusjuhend tähelepanelikult läbi ja veenduge, et oleksite juhistest aru saanud.

Kohtades, kus sulle võib peale kukkuda esemeid, kasuta kaitsekiivrit. Kanna heakskiidetud kõrvaklappe. Kanna heakskiidetud kaitseprille.

Kanna heakskiidetud kaitsekindaid.

Ketiõli lisamine.

Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse.

See seade vastab kehtivatele EÜ direktiividele.

Nimipinge, V

Ärge jätke vihma kätte.

Hoia käed terast eemal (ainult varrega hekilõikuri jaoks).

Teleskoopfunktsioon.

Nupu vabastamiseks keera vasakule, pingutamiseks keera paremale.

Alalisvool.

See seade pole elektriliselt isoleeritud. Kui seade satub pinge all olevate liinide lähedale või puutub nendega kokku, võib tekkida raske või isegi eluohtlik vigastus. Elektrivool võib liikuda edasi näiteks kaarlahenduse teel. Mida kõrgem on pinge, seda kaugemale võib elektrivool kaarlahendusel liikuda. Elektrit võivad juhtida ka oksad ja muud esemed, eriti siis, kui nad on märjad. Hoidke seade voolujuhtmetest või voolu all olevatest esemetest vähemalt 10 meetri kaugusel. Kui peate töötama ohtlikus tsoonis, tuleb alati võtta ühendust vastava elektrifirmaga, et elekter enne töö alustamist välja lülitataks.

Seadme kasutaja peab tagama, et töö ajal ei viibiks seadmest 15 m raadiuses ühtegi inimest ega looma.

yyyyMMddxxxxxx

Mudeli etikett näitab seerianumbrit. aaaa on tootmisaasta, nn on tootmisnädal ja xxxx on seerianumber.

Märkus: Ülejäänud tootel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnöuetele.

Akul ja/või akulaadijal olevad sümbolid.

Toimetage seade elektri- ja elektroonikajäätmete ringlussevõtukeskusesse. (Kehtib vaid Euroopas)

Törkekindel trafo.

Kasutage ja hoiustage akulaadijat ainult siseruumides.

Topeltisolatsioon.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Eemaldage aku, et seade juhuslikult ei käivituks.
• Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Seade võib põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma.
• Ärge kasutage seadet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke seadme ühtegi osa ilma tootja heakskiiduta. Kasutage ainult tootja poolt heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm.

• Kontrollige seadet enne kasutamist. Vt jaotist Toote ohutusseadised Ik 313ja jaotist Hooldamine Ik 319. Ärge kasutage kahjustatud seadet. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid.

• Lapsi tuleb jälgida, et nad seadmega ei mängiks. Ärge kunagi lubage seadet ega akut kasutada või hooldada lastel ega teistel isikutel, kes pole seadme ja/või aku kasutamise koolitust saanud. Kohalikes õigusaktides võib olla reguleeritud kasutaja vanus.

• Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke seadet lastele kättesaamatus kohas.
• Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasutage alati originaallisatarvikuid. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi.

Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi.

Üldised ohutusalased märkused elektritööriistade kohta

HOIATUS: Lugege kõik ohutusalased hoiatused ja kõik juhised läbi. Hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Märkus: Hoidke köik ohutusalased märkused ja juhised edasiseks kasutamiseks alles. Märkustes kasutatud elektritööriista möiste tähistab vörgutoitel (juhtmega) elektritööriista vöi akutoitel (juhtmeta) elektritööriista.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on õnnetusealtid.
• Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad võivad tekitada sädemeid, mis võivad tolmu või gaasid süüdata.

- Hoidke elektritööriista kasutamise ajal lapsed ja körvalseisjad tööalast eemal. Tähelepanu hajumine vöib pöhjustada kontrolli kaotamist.

Elektriohutus

• Elektritööriista pistikud peavad sobima pistikupessa. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega elektritööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
• Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid ja külmikud). Teie keha maandamise korral on elektrilöögi oht suurem.
• Vältige elektritööriistade kokkupuudet vihma ja märgade tingimustega. Tööriista pääsenud vesi suurendab elektrilöögi saamise ohtu.
• Kasutage juhet õigesti. Ärge kunagi kasutage juhet elektritööriista kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske juhet kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
• Elektritööriistaga öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
• Kui elektritööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lühisekaitsega (GFCI) kaitstud toidet. GFCI kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Oht! Ärge kasutage seadet elektriliinide lähedal. Seade ei kaitse öhuliinidega kokkupuute korral elektrilöögi eest. Juhinduge kohalikest eeskirjades sätestatud ohutust kaugusest öhuliinidest ja veenduge enne kettsaag-oksalõikuri kasutamist, et töötamisasend on ohutu ja kindel.
• Olge elektritööriista kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus elektritööriistade kasutamise ajal võib lõppeda tõsiste kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne seadme ühendamist toiteallika või akuga, üles tõstmist või kandmist veenduge, et lüliti on väljalülitatud asendis. Kui kannate elektritööriistu nii, et teie sõrm on toitelülitil, või pingestate lülitiga varustatud elektritööriistu, võib see lõppeda önnetusega.

• Eemaldage enne elektritööriista sisselülitamist köik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge jäetud mutri- vm võti võib põhjustada kehavigastusi.

• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See annab ootamatutes olukordades parema kontrolli elektritööriista üle.

• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed, rõivad ja kindad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.
• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.
• Ärge muutuge tööriistade sagedasest kasutusest hooletuks ja ärge eirake tööriistade ohutu kasutamise põhimõtteid. Hooletu tegevus võib ka murdosa sekundi jooksul põhjustada tõsiseid kehavigastusi.
• Sõltuvalt tööriista kasutusviisist võib mootortööriista kasutamise ajal tekkiv vibratsioon seadme dokumentatsioonis esitatud koguväärtusest erineda. Kasutajad peaksid välja selgitama isikukaitsemeetmed, mis põhinevad eeldatavatel tegelikel töötingimustel (arvestada tuleb töötsükli kõiki etappe – lisaks täisvõimsusega töötamisele loeb ka see aeg, mil seade on välja lülitatud, ja see aeg, kui seade töötab tühikäigul).

Elektritööriista kasutamine ja hooldamine

• Ärge suruge elektritööriista jõuga. Kasutage rakenduse jaoks asjakohast elektritööriista. Öige elektritööriist teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.
• Ärge kasutage elektritööriista, kui lüliti vajutamisel ei lülitu seade sisse ega välja. Mis tahes elektritööriist, mida pole võimalik juhtida, on ohtlik ja tuleb viivitamatult parandada.
• Enne elektritööriista reguleerimist, tarvikute vahetamist või hoiulepanekut eemaldage pistik toiteallikast ja/või aku elektritööriista küljest. Taolised ennetavad ohutusmeetmed vähendavad elektritööriista tahtmatu käivitamise ohtu.
• Hoidke elektritööriistu, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ja ärge lubage elektritööriista kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Elektritööriistad on koolitamata kasutajate käes ohtlikud.
• Kandke elektritööriista eest hoolt. Veenduge, et liikuvad osad poleks valesti joondunud või kinni kiilunud, osad poleks murdunud ja et ei esineks muid elektritööriista töötamist mõjutada võivaid tegureid. Kahjustuse korral laske elektritööriist enne kasutamist remontida. Paljude önnetuste põhjuseks on halvasti hooldatud elektritööriistad.

• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.

• Järgige elektritööriista, tarvikute, tööriistaotsikute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Elektritööriista kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.

• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes olukordades võimalik tööriista ohutult käsitseda ja juhtida.

Akutööriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu põhjustada.
• Kasutage mootortööriistades vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Väärkasutamise korral võib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.
• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130 °C temperatuuriga võib põhjustada plahvatuse.
• Järgige kõiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.

Hooldus

• Laske elektritööriista hooldada vastava väljaõppega remontijal, kes tohib kasutada ainult identseid asendusosi. See tagab elektritööriista ohutuse säilimise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

Oksalõikuri ohutusalased hoiatused – isiklik ohutus

- Oksalõikuriga töötamise ajal hoidke kõik kehaosad saeketist eemal. Enne oksalõikuri käivitamist veenduge, et saekett ei puutuks millegi vastu.

Hetkeline tähelepanematus lõikuri kasutamise ajal võib põhjustada teie riiete või keha kokkupuute saeketiga.

• Hoidke parema käega alati kinni lõikuri tagumisest käepidemest ja vasakuga esikäepidemest. Kui kasutate kettsae hoidmiseks vastupidist käeasetust, suurendate kehavigastuste ohtu, seetõttu tuleb sellist käitumist vältida.
• Hoidke oksalõikurit ainult isoleeritud haardepindadest, sest saekett võib puutuda kokku peidetud juhtmetega või oma toitejuhtmega. Kui saekett puutub kokku voolu all oleva juhtmega, võivad oksalõikuri metallosad samuti voolu alla sattuda ning kasutajale elektrilöögi põhjustada.
• Kasutage silmade kaitset. Soovitame kasutada ka kuulmise, pea, käte, jalgade ja jalalabade kaitsevahendeid. Nõuetele vastavad kaitsevahendid vähendavad võimalikke kehavigastusi, mille põhjuseks on lendav praht või tahtmatu kontakt saeketiga.
• Ärge töötage kettsaega puu otsas, redelil, katusel ega ebakindlatel pindadel. Vastasel juhul võib tagajärjeks olla raske kehavigastus.
• Veenduge alati, et teil on sobiv jalgealune, ning kasutage kettsaagi ainult siis, kui seisate liikumatul, kindlal ja tasasel pinnal. Libedatel ja ebakindlatel pindadel võite kaotada tasakaalu või kontrolli oksalõikuri üle.
• Kui lõikate pinge all olevat oksa, olge alati valmis selle võimalikuks tagasipaiskeks. Kui puukiududesse talletunud pinge vabaneb, võib pinge all olnud oks kasutaja poole paiskuda ja/või oksalõikuri kasutaja kontrolli alt välja viia.
• Olge põõsaid ja võrseid lõigates äärmiselt ettevaatlik. Peened oksad võivad oksalõikuri vahele kinni jääda ja seejärel piitsana teie poole sähvata või panna teid tasakaalu kaotama.
• Järgige määrimise, keti pingutamise ja juhtplaadi ja keti vahetamise juhiseid. Valesti pingutatud või määritud kettsaag võib kas katki minna või keti tagasiviskumise ohtu suurendada.
• Kandmisel hoidke oksalõikurit esikäepidemest, hoidke seadet kehast eemal ning veenduge, et seade oleks välja lülitatud. Oksalõikuri transportimise või hoiustamise ajal katke juhtplaat alati spetsiaalse kattega. Oksalõikuri õige käsitsemine vähendab tahtmatu kokkupuute ohtu liikuva saeketiga.
• Lõigake ainult puitu. Kasutage oksalõikurit ainult ettenähtud otstarbel. Näiteks ärge kasutage oksalõikurit metalli, plasti, kivi või mittepuidust ehitusmaterjalide lõikamiseks. Kui kasutate oksalõikurit otstarbel, milleks see pole ette nähtud, riskite ohtlike olukordadega.
• Hoidke käepidemed kuivad, puhtad ning öli- ja määrdevabad. Rasvased ja ölised käepidemed on libedad ning vöivad pöhjustada kontrolli kaotamist kettsae üle.
• Ärge püüdke langetada puud enne, kui teil on täielik ülevaade võimalikest ohtudest ja nende vältimise

viisidest. Puu langetamisel on seadme kasutajal või kõrvalseisjal oht saada raskeid kehavigastusi.

• See oksalõikur ei ole ette nähtud puude langetamiseks. Kui oksalõikurit kasutatakse otstarbel, milleks see pole ette nähtud, on seadme kasutajal või kõrvalseisjal oht saada raskeid kehavigastusi.
• Soovitame tungivalt, et algajad harjutaksid palkide saagimist saepukil.

Tagasiviskumise põhjused ja selle vältimine

Kui juhtplaadi ots puutub millegi vastu või kui lõigatav puit pigistab oksalõikuri lõikesoone kinni, võib tagajärjeks olla saeketi tagasiviskumine. Juhtplaadi otsa kontakt võib teatud juhtudel põhjustada äkilist vastumõju, mis võib lüüa juhtplaadi üles ja tagasi kasutaja poole. Kui oksalõikur piki juhtplaadi ülaserva kinni pigistada, võib juhtplaat järsult kasutaja poole tagasi põrkuda. Need reaktsioonid võivad põhjustada olukorra, kus kaotate kontrolli oksalõikuri üle ning see võib omakorda lõppeda tõsiste kehavigastustega. Ärge lootke ainult oksalõikuri sisseehitatud ohutusseadistele. Oksalõikur kasutajana peaksite tarvitusele võtma mitmed meetmed, et teie lõiketööd mõöduksid önnetuste ja vigastusteta. Tagasiviskumise põhjuseks on oksalõikuri väärkasutamine ja/või valed töövötted või - tingimused ning selle vältimiseks tuleb järgida alljärgnevaid ettevaatusabinõusid.

• Haarake oksalõikurist kindlalt kinni. Teie põidlad ja sõrmed peavad asuma ümber oksalõikuri käepidemete. Oksalõikurit tuleb hoida mõlema käega. Teie keha ja käsi peavad olema asendis, mis võimaldab teil tagasiviskumisjõudu kontrolli all hoida. Õigete ettevaatusabinõude korral suudab kasutaja tagasiviskumisjõudu kontrolli all hoida. Ärge laske oksalõikurist lahti.
• Ärge kūünitage liiga kaugele ega lõigake õlgadest kõrgemal. See aitab vältida soovimatut otsakontakti ja tagab teile ootamatutes olukordades oksalõikuri üle parema kontrolli.
• Kasutage asendamiseks ainult tootja soovitatud juhtplaat ja oksalõikureid.Valed juhtplaadid ja oksalõikurid võivad põhjustada keti purunemist ja/või tagasiviskumist.
• Järgige tootja kehtestatud oksalõikuri teritus- ja hooldusjuhiseid. Lõikesügavuse piiraja kõrgust vähendades riskite suurenenud tagasiviskumisega.

Üldised ohutusalased hoiatused oksalõikuri kohta

Järgige kinnikiilunud materjali eemaldamisel ja oksalõikuri hoiule panekul või hooldamisel kõiki asjakohaseid juhiseid. Veenduge, et lüliti oleks väljalülitatud asendis ja aku eemaldatud. Okaslõikuri ootamatu käivitumine kinnikiilunud materjali eemaldamisel või seadme hooldamisel võib põhjustada raskeid kehavigastusi.

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kohtades, kus teile võib peale kukkuda esemeid, kandke kiivrit.

• Kandke heakskiidetud kõrvaklappe.

- Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

- Vajaduse korral kandke kindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

- Kandke libisemiskindla tallaga kaitsesaapaid või - jalatseid.

- Kandke sae kasutamiseks ette nähtud kaitsepükse.

- Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse, lahtiseid jalatseid ega käige paljajalu. Kinnitage juuksed ohutult ölgadest körgemale.

- Hoidke esmaabikomplekt käepärast.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö Peatükist Toote tutvustus lk 307 näete, kus nad teie seadmel paiknevad.

Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida önnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse.

HOIATUS: Ärge kasutage seadet, kui selle turvavarustus pole täiesti korras. Ohutusvarustust tuleb käesolevas lõigus toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta ohutusnõuetele, laske see parandada hooldustöökojas.

ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, vii see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme müüja ei

tegele hooldusega, paluge teda juhatada teid lähimasse hoolduspunkti.

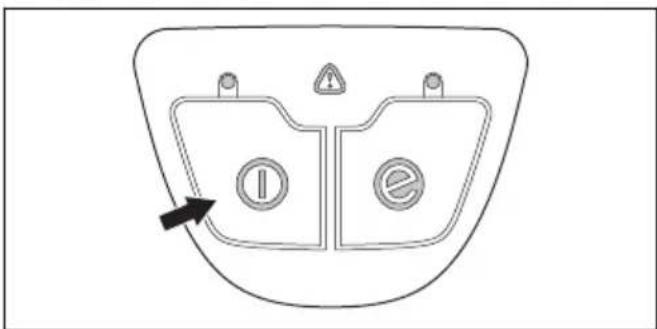

Klahvistiku kontrollimine

1. Vajutage pikalt käivitus- ja seiskamisnuppu (A).

A B C

a) Seade on sisse lülitatud siis, kui LED-tuli põleb. b) Seade on välja lülitatud siis, kui LED-tuli ei põle.

1. SavE-nupu (B) tööpõhimõtte kohta leiate teavet teemast SavE funktsiooni käivitamine lk 319.

2. Hoiatusindikaatori (C) põlemise või vilkumise korral vt Veaotsing Ik 326.

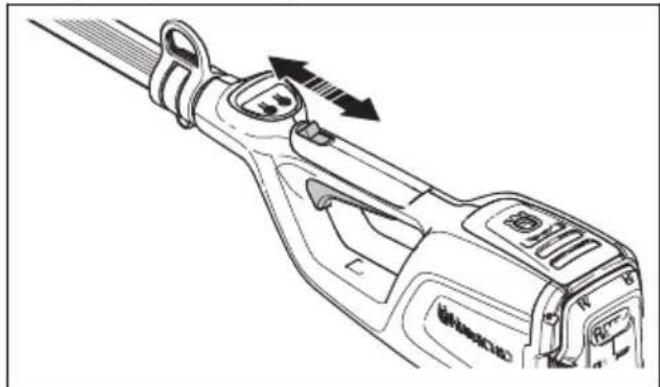

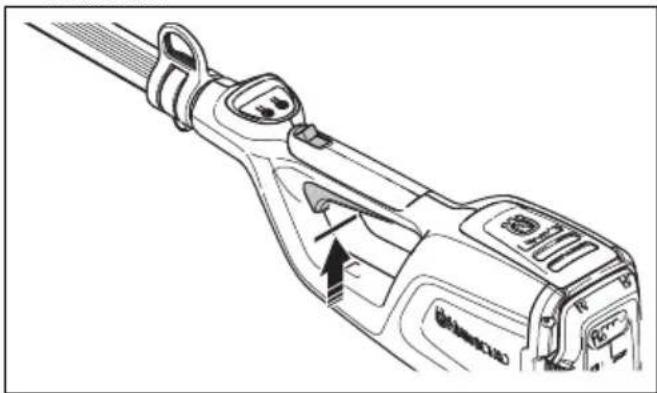

Toitelüliti lukustuse kontrollimine

Toitelüliti lukustusfunktsioon väldib seadme juhuslikku käivitamist. Käepidemest lahti laskmise korral naasevad nii toitelüliti kui ka toitelüliti lukustus algasendisse.

1. Jäligi, et kui lukusti on algasendis, oleks toitelüliti lukustatud.

1. Tõmba lukustit ja vabasta see ning veendu, et see liiguks tagasi oma algasendisse.

1. Veendu, et toitelüliti ja lukusti liiguksid takistamatult ning tagastusvedru töötaks korralikult.

1. Käivitage seade, vt Toote käivitamine Ik 318.
2. Rakendage täispöörded.
3. Vabastage toitelüliti ja veenduge, et löikeosa peatuks täielikult.

Lõikeosa ohutusjuhised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage üksnes soovitatud juhtplaadi/saeketi kombinatsioone ja teritusvahendeid. Juhiseid vt Hooldamine Ik 319.
• Kandke saeketi käsitsemisel ja hooldamisel kaitsekindaid. Saekett, mis korralikult ei liigu, võib põhjustada kehavigastusi.

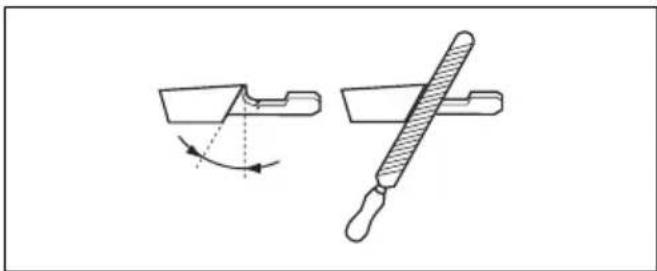

• Hoidke lõikehambad korralikult teritatuna. Järgige juhiseid ja kasutage soovitatud teritusmalli. Kahjustatud või valesti teritatud saekett suurendab õnnetuste ohtu.

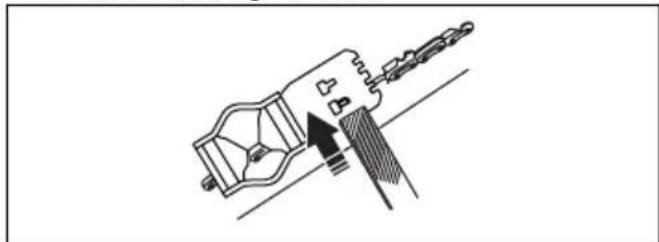

- Hoidke öiget sügavusmöödu väärtust. Järgige juhiseid ja kasutage öiget sügavusmöödu väärtust.

Liiga suur sügavusmöödu väärtus suurendab tagasilöögi ohtu.

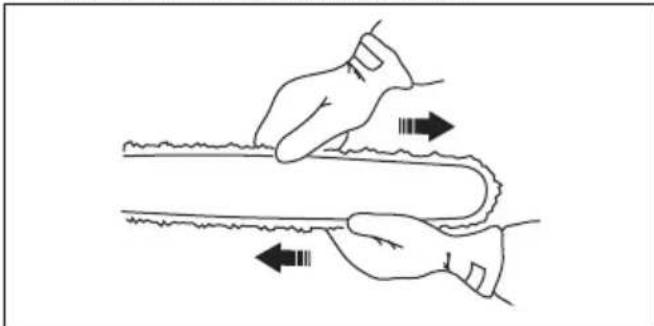

- Veenduge, et saekett oleks õigesti pingutatud. Kui saekett pole juhtplaadi vastu tugevalt pingul, võib saekett maha tulla. Valesti pingutatud saekett suurendab juhtplaadi, saeketi ja keti veotähiku kulumist. Vt jaotist Lisavarustus Ik 329.

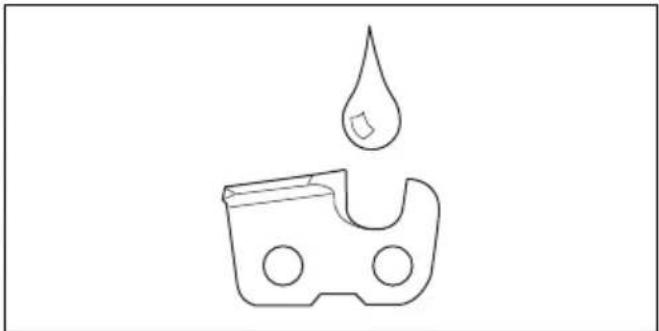

- Hooldage ja määrige lõikeosa regulaarselt. Kui saekett pole õigesti määritud, suurendab see juhtplaadi, saeketi ja keti veotähiku kulumise ohtu.

Ohutusjuhised kasutamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused ja järgige neid alati.

• Veenduge, et inimesed ja loomad ei oleks töö ajal lähemal kui 15 m (50 jalga). Kui samas kohas töötab mitu juhti, peab ohutusvahemaa olema vähemalt 15 m. Vastasel juhul on raskete vigastuste tekke oht. Seisake seade kohe, kui keegi läheneb. Ärge kunagi pöörake seadet ringi enne, kui olete selja taha vaadanud ja veendunud, et ohutsoonis pole kedagi.
• Ärge kunagi kasutage toodet halbade ilmastikuolude korral, nagu tihe udu, tugev vihmasadu, tugev tuul, tugev pakane jms. Äärmiselt palava ilma korral vöib seade üle kuumeneda. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind, puu ettenägematu langetamissuund jne.
• Ärge lubage lastel seadet kasutada ega selle läheduses viibida. Kuna seadet on lihtne käivitada, vöivad lapsed selle käivitada, kui neid piisavalt ei

jälgita. See tähendab raskete vigastuste tekke ohtu. Kui seade jääb valveta, lahutage aku ühendus.

- Veenduge, et inimesed, loomad või kõrvalised esemed ei mõjutaks teie kontrolli seadme üle ega puutuks kokku lõikeosaga või lõikeosast väljapaiskuvate lahtiste esemetega.

- Kui kasutate kuulmiskaitset, olge tähelepanelik höigete ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid kohe, kui seade on seiskunud.

- Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks muudatused nahas või nahavärvis, surin, nõelatorked, tundetus, nõrkus, värvimuutused nahal. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes.

- Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vale või katkine kaitsekate võib põhjustada inimestele raskeid vigastusi.

- Enne seadme juures mis tahes tööde alustamist seisake alati seade, eemaldage aku ja veenduge, et löikeosa oleks täielikult peatunud. Teritamise juhiste mittejärgimine suurendab tunduvalt tagasiviskumise ohtu.

- Kui olukord on teile tundmatu, katkestage töö ja paluge spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga. Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.

- Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.

- Ärge töötage seadmega, kui olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist.

- Seade võib jõuliselt tagasi või kõrvale viskuda, kui juhtplaadi ots puutub vastu liikumatut eset. Seda nimetatakse tagasiviskumiseks. Tagasiviskumine võib olla piisavalt tugev, et viia seade ja/või kasutaja tasakaalust välja ja põhjustada kontrolli kaotamise seadme üle. Vältige lõikamist juhtplaadi otsaga.

- Ärge kasutage seadet olukordades, kus teil pole önnetuse korral vöimalik abi kutsuda.

- Hoidke tasakaalu ja seiske kindlalt. Veenduge, et saate liikuda ja ohutult seista. Vaadake, et läheduses ei oleks tökkeid, nagu juuri, kive, oksi, kraave jms, mis oleksid takistuseks juhul, kui tuleb kiiresti eemalduda. Olge eriti ettevaatlik mäeküljel töötades.

- Vaadake üle tööpiirkond. Körvaldage köik lahtised esemed, nagu kivid, klaasikillud, naelad, traat, nöör ja muu taoline, mis vöib eemale paiskuda vöi löikeosasse kinni jääda.

- Ole eriti ettevaatlik, kui lõikad pinge all olevaid puid. Pinge all olev puu võib algasendisse tagasi painduda. Kui seisate vales paigas või teete sisselõike valesse kohta, võib puu teid või seadet tabada, nii et kaotate seadme üle kontrolli. See võib omakorda tekitada raskeid kehavigastusi.

• Olge kindlal pinnal ja hoidke ennast tasakaalus.
• Kasutage rakmeid seadme toetamiseks ja lihtsamaks käsitsemiseks.
• Hoidke seadet alati kahe käega. Hoidke seadet endast paremal.

• Enne teise tööpiirkonda liikumist seisake seade. Enne seadme kandmist või transportimist paigaldage alati transportkaitse.
• Ärge kunagi asetage käivitatud seadet maha, kui see ei asu teie vaateväljas.
• Kui seadet kasutatakse temperatuuril alla -10^ , tuleb seadet ja akut enne töö alustamist hoida vähemalt 24 tundi köetud ruumis.
• Ärge seiske kunagi otse lõigatava oksa all. See võib põhjustada raskeid või eluohtlikke vigastusi.
• Järgige öhuliinide läheduses töötades kehtivaid ohutusjuhiseid.
• See seade pole elektriliselt isoleeritud. Kui seade satub pinge all olevate liinide lähedale või puutub nendega kokku, võib tekkida raske või isegi eluohtlik vigastus. Elektrivool võib liikuda edasi näiteks kaarlahenduse teel. Mida kõrgem on pinge, seda kaugemale võib elektrivool kaarlahendusel liikuda. Elektrit võivad juhtida ka oksad ja muud esemed, eriti siis, kui nad on märjad. Hoidke seade kõrgepingeliinidest ja köigist neid puudutavatest esemetest alati vähemalt 10 meetri kaugusel. Kui peate töötama ohtlikus tsoonis, tuleb alati võtta ühendust vastava elektrifirmaga, et elekter enne töö alustamist välja lülitataks.
• Vale lõikeosa võib suurendada õnnetuste ohtu.

Aku ohutus

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Soovitatav aku on BLi10. Akud on kodeeritud.
• Kasutage BLi10 toodete vooluallikana üksnes taaslaetavaid Husqvarna akusid. Kehavigastuse vältimiseks ära kasuta akut muude seadmete toiteallikana.
• Elektrilöögioht! Ärge ühendage akuklemme võtmete, kruvide või muude metallesemetega. See võib tekitada akus lühise.

• Ärge kasutage mittetaaslaetavaid akusid.

• Ärge asetage esemeid aku öhuavade sisse ja ette.

• Väldi aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi.
• Vältige aku kokkupuudet vihma ja märja keskkonnaga.
• Vältige aku kokkupuudet mikrolainete ja körgsurvega.
• Ärge demonteerige ega löhkuge akut.
• Väldi akuhappe sattumist nahale. Akuhape põhjustab nahavigastusi, söövitusi ja põletusi. Kui akuhape satub silma, ärge hõõruge silmi, vaid loputage neid veega vähemalt 15 minutit. Kui akuhape satub nahale, puhasta nahapinda rohke vee ja seebiga. Pöördu arsti poole.
• Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40 °C (14...104 °F).
• Ärge puhastage akut või akulaadijat veega. Vt jaotist Seadme, aku ja akulaadija puhastamine Ik 325.
• Ärge kasutage defektset või kahjustatud akut.
• Ladusta akusid eemal metallesemetest (nt naelad, kruvid, ehted).
  • Hoia aku eemal lastest.

Akulaadija ohutus

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ohutuseeskirjade eiramine võib kaasa tuua elektrilöögi või lühise.
• Kasutage ainult seadme tarnekomplekti kuuluvat akulaadijat. Soovitatav laadija on QC80, kui laete akut BLi10.
• Ärge püüdke akulaadijat lahti monteerida.
• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ära tõmba toitejuhet.
• Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, värvate jms vahele.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Veenduge, et

akulaadija poleks kinni kaetud. Suitsu või tule tekke korral eemaldage pistik akulaadijast.

• Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut öues. Ärge laadige akut märjas keskkonnas.
• Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5...40 °C (41...104 °F). Kasutage laadijat hästi ventileeritavas, kuivas ja tolmuvabas keskkonnas.
• Ärge asetage esemeid akulaadija jahutusavade sisse ja ette.
• Ärge kunagi ühendage akulaadija klemme metallesemete külge, vastasel korral vöib akulaadija lühistuda.
• Kasutage heakskiidetud ja kahjustamata pistikupesasid. Veenduge, et akulaadija juhe poleks kahjustatud. Pikendusjuhtme kasutamisel veenduge, et pikendusjuhe poleks kahjustatud.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

• Eemaldage aku enne hooldustööde või muude kontrolltoimingute või seadme kokkupanemise alustamist.
• Seadme kasutaja tohib teha üksnes käesolevas kasutusjuhendis kirjeldatud hooldustöid. Mahukamate hooldustööde tegemiseks pöörduge hooldusesindusse.
• Ärge puhastage akut või akulaadijat veega. Tugevatoimeline pesuvahend võib kahjustada plastdetaile.
• Kui hooldustöid ei tehta, siis toote kasutusiga lüheneb ja önnetuste oht kasvab.
• Kõigi hooldus- ja parandustööde tegemiseks (eriti seadme ohutusseadiste juures) on vajalik eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi seade kõiki käesolevas kasutusjuhendis kirjeldatud kontrolltoiminguid, siis pöörduge hooldusesinduse poole. Garanteerime, et hooldusesinduses tehakse teie tootele professionaalsel tasemel remondi- ja hooldustööd.
• Kasutage ainult originaalvaruosi.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Varre paigaldamine

1. Veenduge, et elektripistikud oleksid joondatud.

1. Ühendage varre (A) otsad täielikult.
2. Keerake kinni varre saepeapoolse otsa keeratav käepide (B).

Varre pikkuse reguleerimine

1. Keerake lahti varre akukorpuse poolse otsa keeratav käepide (A).

1. Reguleerige vars sobivasse pikkusesse.
2. Keerake kinni keeratav käepide (B).

Kanderihmade reguleerimine

Seadme kasutamisel kasutage alati rakmeid. Rakmed annavad seadme kasutamisel selle üle maksimaalse kontrolli. Rakmed vähendavad käte ja selja väsimise ohtu.

1. Pane kanderihmad selga.
2. Kinnitage seade rakmete külge riputuskonksu otsa.
3. Seadistage rakmete pikkust, et riputuskonks oleks umbes parema puusa kõrgusel.

Toimivustesti tegemine enne seadme kasutamist

1. Kontrollige, kas ôhuvõtuaval on mustust või kahjustusi. Eemaldage tootelt harjaga muru ja lehed.
2. Veenduge, et toode töötaks korralikult.
3. Keerake kinni köik mutrid ja poldid.
4. Veenduge, et saepea oleks õigesti kinnitatud.
5. Kontrollige, kas saepeal on kahjustusi, nt pragusid. Vahetage saepea välja, kui see on kahjustunud.
6. Veenduge, et katetel ei oleks kahjustusi ja et katted oleksid õigesti kinnitatud.

Akulaadija ühendamine

1. Ühendage akulaadija andmesildil näidatud pinge ja sagedusega võrku.

2. Ühendage pistik maandatud pistikupessa. Akulaadijal olev roheline märgutuli vilgub üks kord.

Märkus: Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C / 122 °F. Kui temperatuur ületab 50 °C / 122 °F, siis jahutab akulaadija aku enne selle laadimise alustamist sobivale temperatuurile.

Aku ühendamine akulaadijasse

Märkus: Enne aku esimest kasutuskorda laadige aku täis. Uue aku laetuse tase on ainult 30%.

1. Veenduge, et aku oleks kuiv.
2. Ühendage aku akulaadijaga.

3. Veenduge, et akulaadija roheline laadimistuli süttiks. See tähendab, et aku on akulaadijaga öigesti ühendatud.

4. Aku on täis, kui köik aku LED-tuled (A) on süttinud.

A BLi Ah

1. Akulaadija toiteallikast lahutamiseks võtke kinni pistikust. Ärge tömmake juhtmest.
2. Eemaldage aku laadijast.

Märkus: Lisateavet lugege aku ja akulaadija kasutusjuhenditest.

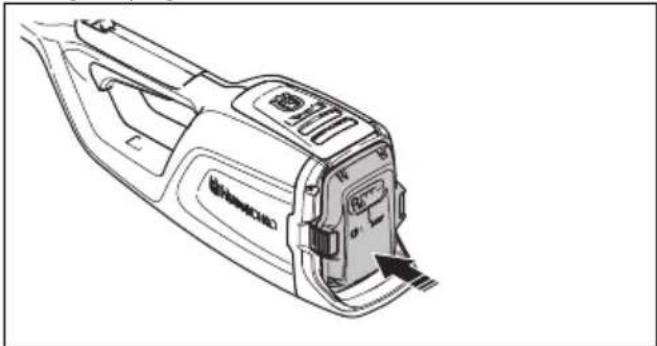

Aku ühendamine seadmega.

HOIATUS: Kasutage seadmes ainult Husqvarna originaalakusid.

1. Veenduge, et aku oleks täis laetud.
2. Asetage aku seadme akupessa. Aku peab hoidikusse libisema kergelt; vastasel korral pole aku õigesti paigaldatud.

1. Lükake akut alumisest osast ja lükake see täielikult akukambri sisse. Aku on kohale lukustunud, kui kuulete klõpsatust.
2. Veenduge, et riivid lukustuksid korralikult oma kohale.

Toote käivitamine

1. Lülitage käivitus- ja seiskamisnuppu seni, kuni süttib roheline LED-tuli.

HOIATUS: Olge äärmiselt ettevaatlik, kui töötate öhuliinide läheduses. Kukkuvad oksad vöivad tekitada lühise.

- Võimaluse korral seiske alati nii, et saate teha lõike oksa suhtes õige nurga all.

- Lõigake suuri oksi osade kaupa, et nende kukkumist paremini kontrollida. Samuti võtke arvesse, et kukkuvad oksad võivad maast seadme kasutaja poole põrkuda.

- Ärge kunagi lõigake oksa läbi paksemast kohast juurel, sest see aeglustab paranemist ja suurendab seenerünnaku ohtu.

- Kasutage lõikeosa alaosas olevat tõkestit lõikamisel toena. See aitab vältida lõikeosa hüppamist oksa peal.

- Enne oksa läbilõikamist tehke esimene lõige oksa alaküljele. See väldib puukoore rebenemist, mis võib aeglustada paranemist ja võib puud jäävalt kahjustada. Kinnijäämise vältimiseks ei tohi lõige olla sügavam kui ½ oksa paksusest. Kinnijäämise vältimiseks laske ketil töötada sel ajal, kui te lõikeosa oksast välja tömbate.

- Veenduge, et seisate kindlal pinnal ja et oksad, kivid ja puud ei segaks töötamist.

HOIATUS: Ärge kunagi vajutage toitelülitit, kui löikeosa pole täielikult teie vaateväljas.

SavE funktsiooni käivitamine

Toode on varustatud SavE-funktsiooniga. SavE tagab aku pikima võimaliku tööea.

1. Vajutage SavE-nuppu. Süttib LED-tuli, mis näitab, et funktsioon on sisse lülitatud.

I e

1. SavE funktsiooni peatamiseks vajutage uuesti SavE nuppu.

Seadme seiskamine

1. Vabastage toitelüliti.
2. Vajutage nuppu Stop ja seejärel LED-tuli kustub.
3. Eemaldage aku seadmest. Vajutage 2 vabastusnuppu ja tömmake aku välja.

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

HOIATUS: Enne seadme hooldustööde alustamist eemaldage aku.

Hooldusskeem

HOIATUS: Enne hooldustööde alustamist eemaldage aku.

Alljärgnevalt on esitatud loetelu seadme hooldustöödest, mida peab tegema seadme kasutaja. Lisateavet vaadake hoolduspeatüki toimingute kirjeldustest.

Hooldamine Üks kord päevas Üks kord nädalas	Üks kord kuus
Puhastage toote välised osad kuiva lapiga.Ärge kasutage vett.	X
Hooldamine Üks kord päevas Üks kord nädalas Üks kord kuus
Veenduge, et käivitus- ja seiskamisnupp töötaks korralikult ja poleks kahjustatud.	X
Kontrollige, et toitelüliiti ja toitelüliiti lukustus töötavad ohutult ja nõuetekohaselt.	X
Kontrollige, kas köik juhtseadised töötavad korralikult ja on kahjustamata.	X
Käepidemed tuleb hoida kuivad ja puhtad. Veenduge, et käepidemetel poleks öli ega määrdeaineid.	X
Veenduge, et saeketi kate poleks kahjustatud. Kui saeketi kate on kahjustunud, vaheta-ge see välja.	X
Veenduge, et mutrid ja kruvid oleksid pingu-tatud.	X
Puhastage ölipaagi kork X
Veenduge, et aku vabastusnupud töötaksid ning lukustaksid aku kindlalt seadme külge.	X
Kontrollige, kas akulaadija on kahjustamata ja töötab korralikult.	X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Veenduge, et akulaadija ei oleks kahjustatud. X
Kontrollige köiki juhtmeid, liitmikke ja ühen-dusi. Veenduge, et need poleks kahjustatud ega määrdunud.		X
Puhastage saeketi kate. X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X
Veenduge, et saepea poleks kahjustatud. Vahetage saepea välja, kui see on kahjustu-nud.	Kõik saepea hooldustööd peab tegema volitatud Husqvarna edasi-müüja.
Kontrollige keti veotähikut. Asendage keti veotähik umbes 100 töötunni järel või vajaduse korral sagedamini.

Lõikeosa kontrollimine

1. Veenduge, et neetides ja lülides poleks pragusid ja et ükski neet poleks lahti tulnud. Vajaduse korral vahetage välja.

1. Veenduge, et saekett painduks kergesti. Kui saekett on jäik, vahetage see välja.
2. Saeketi neetide ja lülide kulumise kontrollimiseks võrrelge saeketti uue saeketiga.
3. Kui lõikehamba pikim osa on alla 4 mm / 0,16 tolli, tuleb saekett välja vahetada. Saekett tuleb välja vahetada ka siis, kui lõikuril on pragusid.

Juhtplaadi vahetamine

1. Keerake lukustusnuppu vastupäeva ja eemaldage kaitsekate (A).

1. Eemaldage juhtplaat koos sellele kinnitatud saeketiga.
2. Eemaldage saekett juhtplaadilt.
3. Eemaldage polt (D) ja seejärel ajam. Hoidke ajam käeulatuses.
4. Paigaldage ajam ja polt (D) uuele juhtplaadile.
5. Paigaldage saekett juhtplaadi soone sisse.

6. Paigaldage juhtplaat ja ajam (B) juhtplaadi tihvtile (E).

7. Paigaldage saekett veotähiku ümber. Veenduge, et lõikehambad osutaksid veotähikust (C) eemale.

8. Paigaldage kaitsekate (A) ja keerake lukustusnuppu pääripäeva.
9. Pingutage saeketti. Juhiseid vt Saeketi pinge reguleerimine Ik 324.

Saeketi vahetamine

1. Keerake lukustusnuppu vastupäeva ja eemaldage kaitsekate (A).

1. Eemaldage juhtplaat koos sellele kinnitatud saeketiga.
2. Eemaldage saekett juhtplaadilt.
3. Paigaldage juhtplaadi soone sisse uus saekett.
4. Paigaldage juhtplaat ja ajam (B) juhtplaadi tihvtile (E).
5. Paigaldage saekett veotähiku ümber. Veenduge, et lõikehambad osutaksid veotähikust (C) eemale.
6. Paigaldage kaitsekate (A) ja keerake lukustusnuppu päripäeva.
7. Pingutage saeketti. Juhiseid vt Saeketi pinge reguleerimine Ik 324.

Saeketi teritamine

Teave juhtplaadi ja saeketi kohta

HOIATUS: Kandke saeketi käsitsemisel ja hooldamisel kaitsekindaid. Saekett, mis korralikult ei liigu, võib põhjustada kehavigastusi.

Kulunud või kahjustatud juhtplaat või saekett tuleb asendada Husqvarna poolt soovitatud saeketi ja juhtplaadi kombinatsiooniga. See on vajalik seadme ohutusfunktsioonide töökorras ja toimivana hoidmiseks. Soovitatavate juhtplaadi ja keti kombinatsioonide loendit vt Lisavarustus Ik 329.

- Juhtplaadi pikkus, tolli/cm. Teave juhtplaadi pikkuse kohta asub harilikult juhtplaadi tagaosas.

- Hammaste arv juhtplaadi otsatähikul (T).

- Saeketi samm tollides. Veolülide vahe peab sobima juhtplaadi otsatähiku ja veotähiku hammastega.

- Veolülide arv. Veolülide arvu määrab juhtplaadi tüüp.

Pure mechanical linkage diagram without any text, numbers, or symbols

- Ketisoone laius, mm/tollid. Juhtplaadi soone laius peab olema vördne keti veolülide laiusega.

Lõikuri teritamise üldjuhised

Ärge kasutage nürinenud saeketti. Kui saekett on nüri, tuleb juhtplaadi läbi puu surumiseks rakendada rohkem jõudu. Kui saekett on väga nüri, ei teki laaste, vaid üksnes saepuru.

Terav saekett närib enda läbi puu ja tekitab pikki ja pakse laaste.

Lõikehammas (A) ja süvik (B) moodustavad saeketi lõikeosa ehk lõikuri. Nende kahe kõrguse vahe on lõikesügavus.

A B

Lõikuri teritamisel arvestage järgmiste näitajatega.

- Teritusnurk.

- Ümarviili läbimõõt.

Ilma öigete abivahenditeta on väga raske saeketti korralikult teritada. Kasutage Husqvarna teritusmalli. See aitab tagada maksimaalsed lõikeomadused ja vähendada tagasiviskumise ohtu.

HOIATUS: Teritamisjuhiste eiramisel suureneb tagasiviskumise jõud järsult.

Märkus: Teavet saeketi teritamise kohta vt Löikuri teritamine Ik 323.

Lõikuri teritamine

1. Kasutage lõikehammaste teritamiseks ümarviili ja teritusmalli.

Märkus: Teavet saeketi jaoks Husqvarna soovitatud viili ja malli kohta vt Lisavarustus Ik 329.

1. Asetage teritusmall lõikurile õigesti. Lugege teritusmalli kasutusjuhendit.
2. Viilige lõikehambaid hammaste siseküljelt väljapoole. Viili tagasitõmbamisel vähendage survet.

1. Teritage köik löikehambad ühelt poolelt.
2. Pöörake seade ümber ja teritage köik hambad teiselt küljelt.
3. Veenduge, et köik löikehambad oleksid ühepikkused.

Üldine teave saeketi sügavusmöõdu reguleerimise kohta

Lõikehamba (A) teritamisel sügavusmööt (C) väheneb. Maksimaalsete lõikeomaduste tagamiseks peate viilima materjali lõikesüvisest (B), et saada soovitud sügavusmööt. Vt Tehnilised andmed Ik 327 juhiseid teie saeketi jaoks öige sügavusmöödu saamise kohta.

A B C

HOIATUS: Liiga suure sügavusmõõdu korral suureneb tagasiviskumis oht.

Sügavusmöõdu reguleerimine

Enne sügavusmõõdu reguleerimist või lõikuri teritamist vt juhiseid Lõikuri teritamise üldjuhised Ik 322. Soovitame sügavusmõõtu seadistada iga kolmanda teritamise järel.

Soovitame kasutada sügavusmöõdu seadistamiseks vastavat teritusmalli, sellega tagatakse õige sügavusmöõt ja kontsa nurk.

1. Sügavusmöõtu saate reguleerida lameviili ja teritusmalli abil. Kasutage sügavusmöõdu seadistamiseks ainult Husqvarna teritusmalli, sellega tagatakse öige sügavusmöõt ja kontsa nurk.

2. Pange teritusmall saeketile.

Märkus: Teritusmalli täpsed kasutusjuhised on toodud teritusmalli pakendil.

1. Teritusmallist välja ulatuva sügavusmöödiku osa viilimiseks kasutage lameviili.

HOIATUS: Valesti pingutatud saekett võib juhtplaadilt maha tulla ja põhjustada raske kehavigastuse või surma.

Kasutamise käigus venib saekett pikemaks. Saeketi pingsust tuleb regulaarselt kontrollida ja veenduda, et see oleks öige. Enne toote kasutamist kontrollige saeketi pingsust. Pingutage saeketti nii palju kui võimalik, kuid võtke arvesse, et seda peab olema võimalik hõlpsasti käsitsi ringi vedada.

Märkus: Uus saekett vajab sissetöötamist. Selle perioodi vältel kontrollige pingsust tavapärasest sagedamini.

1. Ketipingsusregulaatori lukust vabastamiseks keerake lukustusnuppu vastupäeva.

1. Saeketi pingutamiseks keerake ketipingsusregulaatorit päripäeva. Rakendage saeketile võimalikult suur pinge. See peab olema tihedalt vastu juhtplaati.

2. Veenduge, et saaksite saeketti hölpsasti käsitsi ringi vedada ja et see ei ripuks juhtplaadil.

HOIATUS: Puudulikult määritud lõikeseade võib põhjustada keti purunemist ja tekitada raskeid või isegi eluohtlikke vigastusi.

HOIATUS: Ärge kasutage läbitöötatud öli! Läbitöötatud öli on inimestele, seadmele ja keskkonnale ohtlik.

Saeketi öli

• Kasutage saeketi külge hästi kleepuvat saeketiöli. Saeketiöli peab säilitama oma viskoossuse köigis ilmastikuoludes, näiteks nii suvekuumuses kui ka talvekülmas.
• Saeketi tööea pikendamiseks ja keskkonnakahjude vähendamiseks kasutage Husqvarna ketiöli. Kui Husqvarna saeketiöli pole saadaval, kasutage standardset saeketiöli.
• Piirkondades, kus saekettide määrimiseks ette nähtud öli pole kättesaadav, kasutage EP 90 ülekandeöli.

Saeketi ja juhtplaadi kahjustamise vältimiseks kontrollige regulaarselt ölipaagis ölitaset.

Lisage saeketiõli 1 töötunni möödumisel või juhul, kui aku on tühjenenud.

1. Avage saepea otsas olev õlipaagi kork.
2. Lisage Husqvarna ketiõli.
3. Kinnitage ölipaagi kork.

Saeketi määrituse kontrollimine

1. Käivitage toode ja laske sel töötada 3/4 kiirusel. Suunake juhtplaadi ots umbes 20 cm kaugusele mönest heledast pinnast.
2. Pärast minutist töötamist on heledal pinnal ölitriip.
3. Kui ölitriipu pärast ühte minutit ei teki, puhastage juhtplaadi ölikanalit. Puhastage juhtplaadi servas olev soon.
4. Käivitage toode ja laske sel töötada 3/4 kiirusel. Suunake juhtplaadi ots umbes 20 cm kaugusele mönest heledast pinnast.
5. Pärast minutist töötamist on heledal pinnal ölitriip.
6. Kui ölitriipu pärast ühte minutit ei teki, pöörduge volitatud edasimüüja poole.

1. Kontrollige, ega juhtplaadi ölikanalis pole takistusi. Vajaduse korral puhastage.

1. Kontrollige, kas ülekande ölikanal on puhas. Vajaduse korral puhastage.

2. Kontrollige, kas juhtplaadi otsatähik pöörleb vabalt. Kui keti määrdesüsteem pärast neid kontrolltoiminguid ikka õigesti ei tööta, pöörduge hooldustöökoja poole.

1. Veenduge, et ölikanal poleks ummistund. Vajaduse korral puhastage.

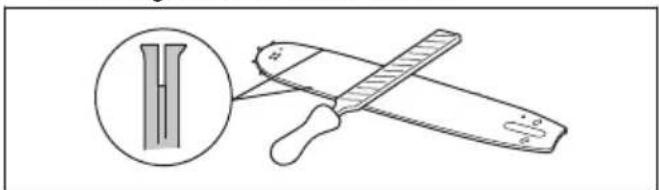

1. Kontrollige, kas juhtplaadi servadel on kraate. Eemaldage kraadid teritusmalli abil.

1. Puhastage juhtplaadi soon.

1. Kontrollige juhtplaadi soont kulumise suhtes. Vajaduse korral vahetage juhtplaat välja.

M×

1. Kontrollige, kas juhtplaadi ots on kare või väga kulunud.

1. Veenduge, et juhtplaadi otsatähik pöörleks vabalt ja et juhtplaadi otsatähiku määrdeava poleks ummistunud. Vajaduse korral puhastage ja määrige.

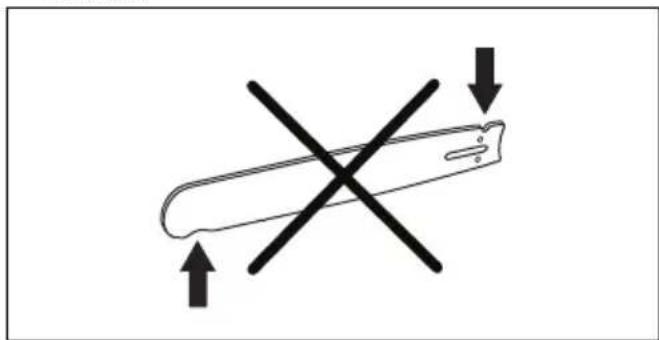

1. Juhtplaadi eluea pikendamiseks pöörake seda iga päev.

Seadme, aku ja akulaadija puhastamine

1. Pärast kasutamist puhastage seade kuiva riidelapiga.
2. Puhastage aku ja akulaadija kuiva riidelapiga. Hoidke akujuhikuid puhtana.
3. Enne kasutamist veenduge, et aku ja akulaadija klemmid oleksid puhtad.
4. Puhastage õlipaagi korgi ümbrus harjaga.
5. Puhastage kaitsekatte sisepind harjaga.

Aku ja akulaadija kontrollimine

1. Kontrollige, kas akul leidub kahjustusi, nt pragusid.

Veaotsing

Klahvistik

Probleem Võimalikud tõrked Võimalik lahendus
Roheline käivituse LED-tuli vilgub.	Aku pinge madal. Laadige aku.
Punane tõrke LED-tuli vilgub.	Ülekoormus. Lõikeosa on blokeerunud. Seisake toode. Eemaldage aku. Eemaldage lõikeosalt võõr- kehad. Vabastage kett.
	Temperatuuri kõrvalekalle. Laske tootel maha jahtuda.
	Toitelülitit ja käivitusnuppu vajutatakse samal ajal.	Laske toitelüliti lahti ja vajutage käivitusnup- pu.
Toode ei käivitu. Mustus akukonnektoritel. Puhastage akukonnektorid suruõhu või peh- me harjaga.
Punane tõrke LED-tuli süttib ja jääb põ- lema.	Toode vajab hooldust. Pöörduge hooldusesindusse.

Aku

Probleem	Võimalikud tõrked Võimalik lahendus
Roheline LED-tuli vilgub. Aku pinge	madal. Laadige aku.
Punane tõrke LED-tuli vilgub. Aku	on tühi. Laadige aku.
	Temperatuuri kõrvalekalle. Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40°C (14...104°F).
	Ülepinge. Eemaldage aku laadijast.
Punane tõrke LED-tuli süttib ja jääb põlema.	Elementide erinevus on liiga suur (1 V).	Pöörduge hooldusesindusse.

Akulaadija

Probleem	Võimalikud tõrked	Võimalik lahendus
Punane tõrke LED-tuli vilgub.	Temperatuuri kõrvalekalle.	Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5...40 °C (41...104 °F).
Punane tõrke LED-tuli süttib ja jääb põlema.		Pöörduge hooldusesindusse.

Transportimine ja hoiustamine

Transportimine ja hoiustamine

• Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
• Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.

- Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.

• Hoiustamise ja transpordi ajaks tuleb aku eemaldada.

- Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ähvarda niiskus ega jäätumine.

- Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

- Hoidke akut ruumis, mille temperatuur püsib vahemikus 5...25°C (41...77°F) ja kus aku on varjatud otsese päikesevalguse eest.

- Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5...45°C (41...113°F) ja kus akulaadija on varjatud otsese päikesevalguse eest.

- Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40°C.

- Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.

- Hoidke akulaadijat ruumis, mis on suletud ja kuiv.

• Ladustamisel hoidke aku akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatavas ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpordi ajaks turvaliselt.

Aku, akulaadija ja seadme kasutuselt kõrvaldamine

Allolev sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse. Nii aitate vältida keskkonna ja inimeste kahjustamist.

Lisateavet küsige kohalikelt ametkondadelt, olmejäätmete käitlejatelt või edasimüüjalt.

Märkus: Sümbol asub tootel või toote pakendil.

Tehnilised andmed

Tehnilised andmed

	120iTK4-P
Mootor
Tüüp PMDC 36V
Keti kiirus, m/s 10
Omadused
Väikse energiatarbega režiim savE
Õlipaak
Maht, l/cm ^3	0,07/70
Mass
Ilma akuta (kg/lb) 4,1/9,1
Müraemissioon37
Helitugevuse tase, dB(A) 93,79
Müravõimsustase, garanteeritud LWA dB(A) 97
Müratase38
Võrdväärne helirõhutase kasutaja kõrva juures, dB(A) 80,6
Vibratsioonitase39
ISO 22867 järgi mõõdetud käepidemete vibratsioonitasemed, m/s2
Kokku pandud, esikäepide / tagumine käepide 0,793/0,676
Välja tömmatud, esikäepide / tagumine käepide 1,475/0,773

Kasutage oma tootes ainult HusqvarnaBLi originaalakusid.

Heakskiidetud akud

Aku BLi10
Tüüp Liitiumioonaku
Aku mahtuvus, Ah Vt aku andmete kleebist
Nimipinge, V 36
Kaal, kg 0,8

Heakskiidetud akulaadijad

Akulaadija QC 80
Sisendpinge, V 100–240
Sagedus, Hz 50–60
Võimsus, W 80

Lisavarustus

Juhtplaadi ja saeketi kombinatsioonid

Allpool toodud kombinatsioonid on heakskiidetud vastavalt EL normidele.

Juhtplaat Saekett
Pikkus, tollides Ketisamm, tolli Saetee laius, mm Tüüp Pikkus, veolülide arv
10 1/4" 1,3 Husqvarna H00 58

Saeketi teritamine ja teritusmall

Õige teritusnurga saavutamiseks kasutage soovitatud teritusmalli. Soovitame saeketi teritamiseks alati kasutada soovitatud teritusmalli.

Kui te ei tea, milline saekett on teie seadme jaoks ette nähtud, võtke ühendust hooldusesindusega.

	mm/tolli mm/tolli
00 4,0 /	5/32 85° 30° 0°	0,65/0,025 50	56981-03 5796	6536-01

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab, et oksalõikur Husqvarna120iTK4-P seerianumbritega alates 2021 ja edasi (aastaarv ja sellele järgnev seerianumber on selgelt märgitud mudeli etiketile) vastavad järgmise NÕUKOGU DIREKTIIVI nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;
- 2014/30/EL (26. veebruar 2014), elektromagnetilise ühliduvuse direktiiv;
• 2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise direktiiv;

Rakendatud on järgmisi standardeid:

EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018.

TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Saksamaa, 0197, on teinud EÜ tüübikontrolli vastavalt masinadirektiivi (2006/42/EÜ) artikli 12 punktile 3b. EÜ tüübihindamissertifikaat on tähistatud järgmise numbriga: BM 50491650 0001

Huskvarna, 2020-12-30

P M =

Pär Martinsson, arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni vastutav juht)

Sadržaj

Uvod....331
Sigurnost....333
Sastavljanje.... 341
Rad....342
Održavanje.... 344

Rješavanje problema....351
Prijevoz i skladištenje.... 352
Tehnički podaci....352
Dodaci....354
Izjava o sukladnosti EC.... 355

Uvod

Opis proizvoda

Husqvarna 120iTK4-P su teleskopske štapne škare s baterijom.

Neprestano radimo na povećanju vaše sigurnosti i učinkovitosti tijekom rada. Za više informacija obratite se servisnom distributeru.

Namjena

Proizvod se upotrebljava za rezanje grana i grančica. Proizvod nemojte koristiti za druge zadatke.

Pregled proizvoda
