사용 설명서 TS 218T HUSQVARNA

서문	117	고장 수리	144
안전성	121	운송, 보관 및 폐기	148
조립	127	기술 정보	150
작동	128	서비스	152
유지 보수	133

서문

배달 전 검사 및 제품 번호

주:이 제품에 대한 배달 전 검사가 완료되었습니다.대리점에서 배달 전 검사 문서의 서명된 사본을 받았는지 확인하십시오.

Husqvarna 서비스 대리점 연락처 정보:
이 사용자 설명서는 제품 번호/일련 번호가 다음과 같은 제품에 속합니다.
/
모터:
트랜스미션:

제품 설명

이 제품은 절단 데크가 전방 액슬과 후방 액슬 사이에 설치된 잔디 트랙터입니다. 휘발유를 사용하는 4행정 엔진을 채용합니다.

고유 용도

이 제품은 개인 정원의 잔디를 깜는 용도로만 사용되며, 경사로의 각도가 10°도를 초과하지 않는 개인 정원 경사로에 사용할 수 있습니다. 공원, 운동장, 발이나 숲에서 사용하기에는 적합하지 않습니다. 다른 작업에 제품을 사용 하려면 옵션 액세서리를 부착하십시오. 이 제품에는 제조 업체가 승인한 부품만 사용하십시오. 자세한 내용은 Husqvarna 서비스 대리점에 문의하십시오.

제품을 다른 용도로 사용하는 것은 잘못된 사용법입니다. 이 경우 보증이 무효화되고 제조업체 측에서 타사 사용자에 대한 손해 책임을 거절할 수 있습니다.

잔디 깜기 기계의 작동에 대해서는 현지 지침을 참조하십시오.

제품 보증

새 제품에 대한 보험에 가입되어 있는지 확인하십시오. 확실하지 않은 경우 보험 회사에 문의하십시오. 제3자, 화재, 손상, 도난 및 책임을 포함하는 종합 보험에 가입하는 것을 권장합니다.

1. 전면 범퍼(TS 216Tm용 액세서리)
   2.시간계
2. 조명 스위치
3. 전진 폐달
4. 후진 폐달
5. 점화 잠금장치

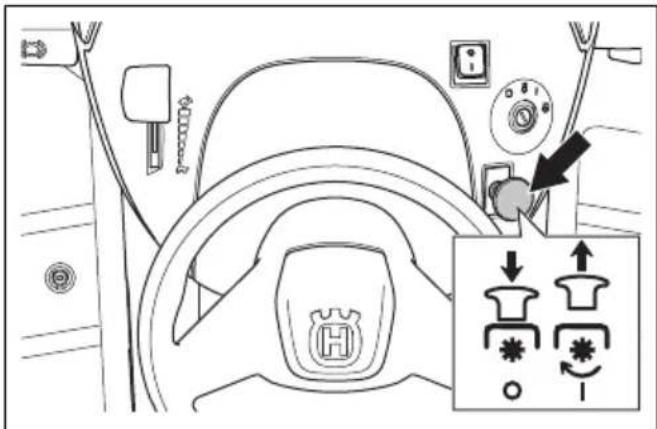

6. PTO 버튼
   8.파킹 브레이크 잠금장치
   9.디플렉터

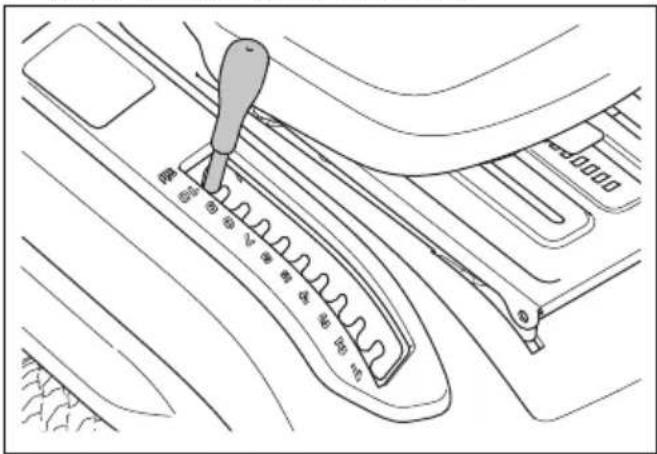

   10.절단 높이 레버

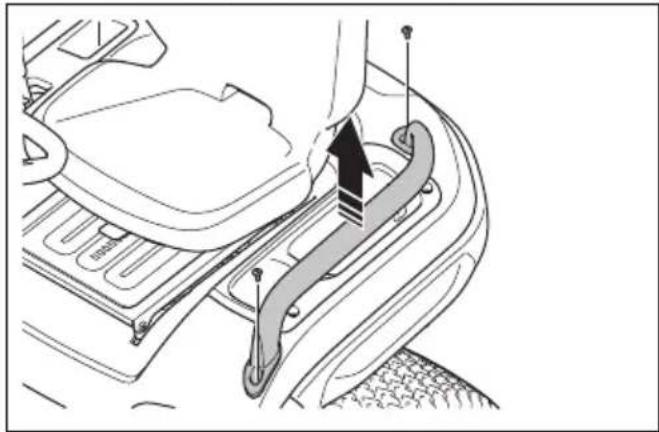

7. 핸들(TS 216Tm, TS 218T용 액세서리)
8. 도구 상자
9. 연료 탱크 캡
   14.파킹 브레이크 페달

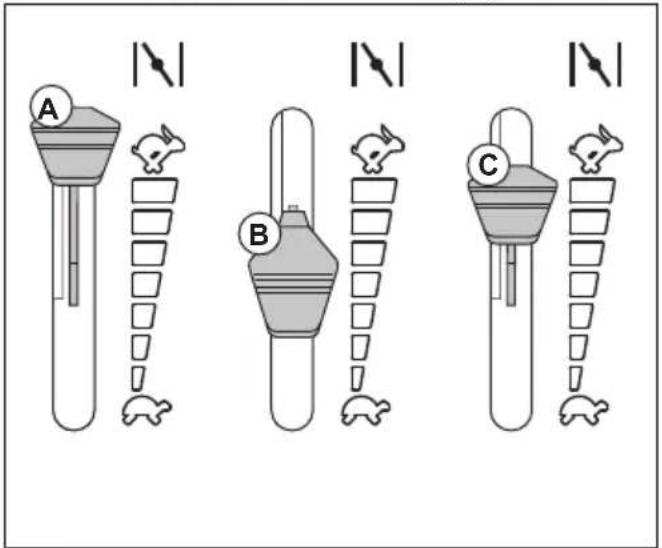

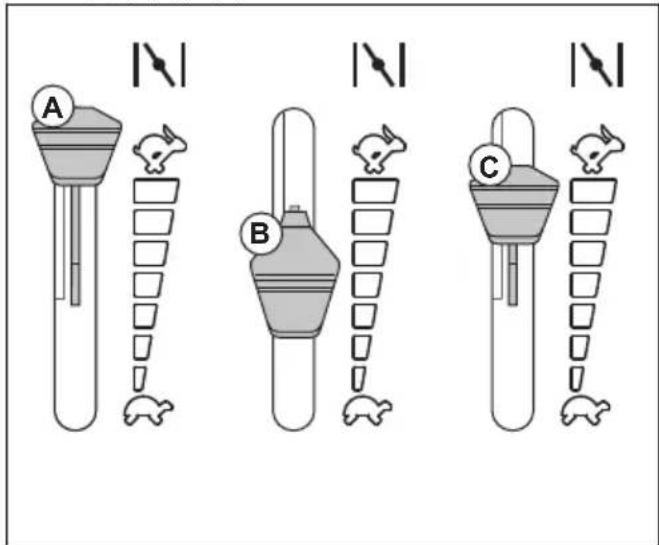

10. 스로틀/초크 제어 장치: TS 216Tm, 스로틀 제어 장치 TS 218T, TS 220TD
11. 정속 제어(TS 220TD 전용)

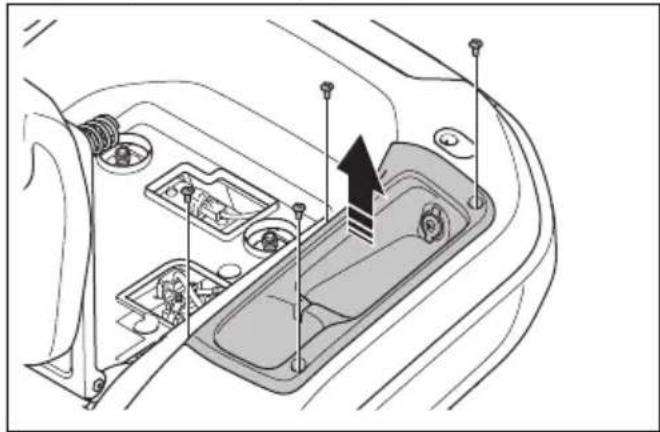

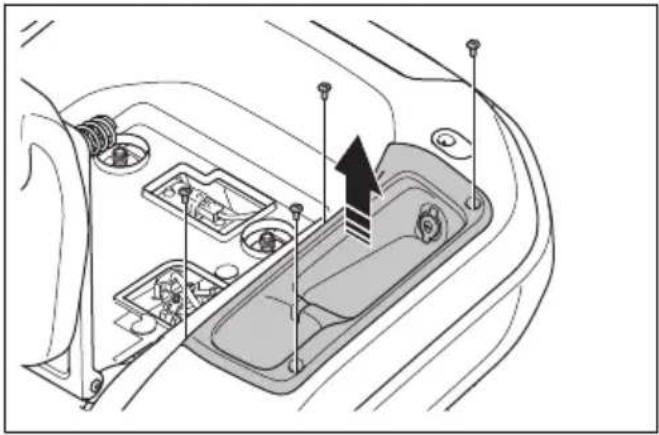

    17.보관함 및 배터리 커버
12. 전원 콘센트, 12V
    19.사용자 설명서

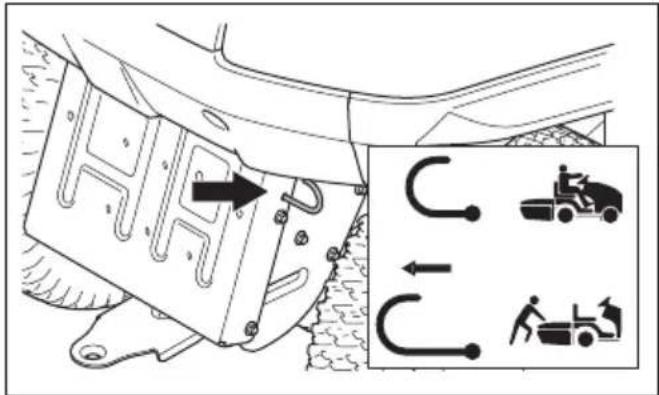

    20.구동을 체결 또는 해제하는 레버

Husqvarna Connect

사용자 설명서 및 제품에 대한 자세한 내용은 Husqvarna Connect 앱에서 확인할 수 있습니다. Husqvarna Connect는 모바일 장치용 무료 앱입니다. Husqvarna Connect 사용 시작 방법 페이지의 128을(를) 참조하십시오.

작업자 위치 제어(OPC)

작업자가 좌석에서 일어나면 OPC가 작동합니다. 파킹 브레이크가 걸리지 않으면 엔진이 정지합니다. 날이 체결 되어 있으면 날이 멈 dissip니다. 작동 조건 페이지의 124을 (를) 참조하십시오.

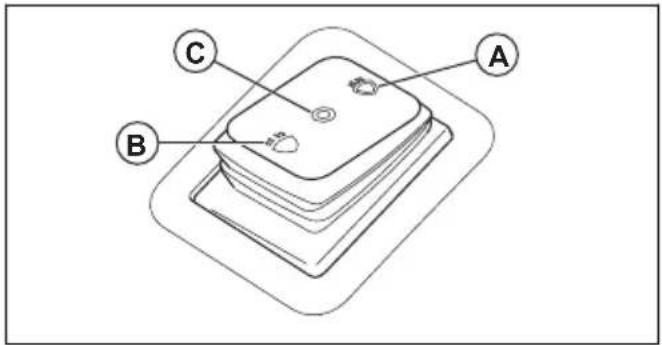

전조등

제품에는 작업 조명과 상향등이 있습니다. 조명 스위치를 상향등의 경우 (A) 위치로, 작업 조명의 경우 (B) 위치로

누릅니다. 전조등을 끄려면 조명 스위치를 (C) 위치로 누릅니다.

A B C

제품의 기호

경고: 본 제품은 위험할 수 있고 작업자 또는 다른 사람에게 심각한 부상이나 사망을 초래할 수 있습니다. 제품을 조심해서 올바르게 사용하십시오.

본 제품을 사용하기 전에 사용자 설명서를 주의 깊게 읽고, 반드시 지시 사항을 이해하도록 하십시오.

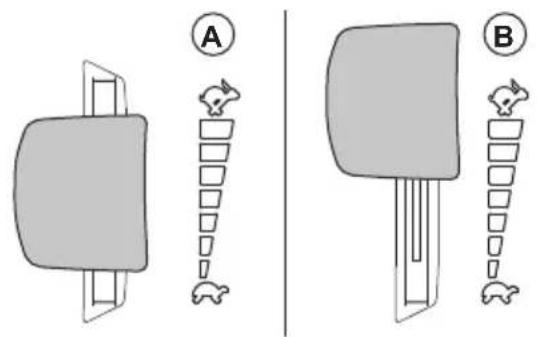

빠름

느림

구동 시스템을 체결하십시오.

구동 시스템을 분리합니다.

엔진 꺼짐

엔진 켜짐

엔진 시동

(TS 216Tm) 초크.

파킹 브레이크 폐달

Cutting height(절단 높이)

역방향 작동 시스템(ROS)

후진

전진

정속 제어(TS 220TD)

상향등

작업 조명

전조등 끄기

연료

최대 에탄올 10%

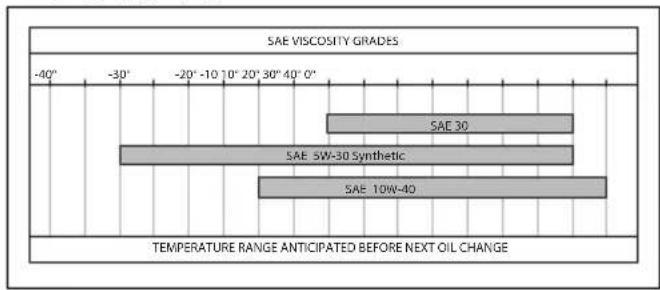

엔진 오일

청각 보호 장구.

날이 풀려 있습니다.

날이 체결되었습니다.

신체 부위를 회전하는 부품에 당지 않게 하십시오.

신체 부위를 회전하는 날에 닿지 않게 하십시오.

팅겨 나오거나 스쳐 날아가는 물체를 주의 하십시오.

경사면을 가로질러 잔디를 자르지 마십시오. 10°보다 경사진 지면의 잔디를 자르지 마십시오.

전복 위험

제품을 후진하기 전과 후진하는 동안 뒤를 살펴보십시오.

절대 제품 또는 장비에 승객을 태우지 마십시오.

행인들이 가까지 오지 못하도록 합니다.

계단 없음

제품에서 유지 보수 작업을 수행하기 전에 점화 플러그 캡을 분리하십시오.

토우바에 허용되는 최대 수직 하중은 기술 정보 페이지의 150 및 라벨에 명시되어 있습니다.

토우바에 허용되는 최대 수평 하중은 기술정보 페이지의 150 및 라벨에 명시되어 있습니다.

유럽 및 UK 지침 및 규정과 뉴사우스웨일스 규정인 "2017 환경 운영 보호(소음 관리) 규정"에 따른 환경에 대한 소음 배출 라벨 제품의 보장 소음 출력 수준은 기술 정보 페이지의 150 및 라벨에 지정되어 있습니다.

스캔 가능 코드

파킹 브레이크를 작동했다 가 해제하십시오.

제품을 작동하기 전에 보호 커버가 부착되어 있는지 확인하십시오. 보호 커버 없이 제품을 작동하지 마십시오.

측면 수거 시스템을 사용할 때는 수거기가 부착되어 있는지 확인하십시오. 측면 수거 시스템을 사용할 때 수거기 없이 제품을 작동하지 마십시오.

주: 제품에 있는 기타 기호/스티커는 시장별 법적 요구 사항을 나타냅니다.

제품의 라벨

DANGER

위험-손과 발을 멀리하십시오.

시간계

시간계는 엔진이 작동한 시간을 나타냅니다. 시간계 위치는 제품 개요 페이지의 118의 내용을 참조하십시오.

제품 손상

다음과 같은 경우 당사는 제품의 손해에 대해 책임을 지지 않습니다.

• 제품이 올바르지 않게 수리된 경우
• 제품이 제조업체에서 제공하지 않았거나 승인하지 않은 부품으로 수리된 경우
• 제품에 제조업체에서 제공하지 않았거나 승인하지 않은 액세서리가 있는 경우
• 제품이 인가된 서비스 센터 또는 인가된 기관에서 수리되지 않은 경우

안전성

안전 정의

설명서에서 특히 중요한 부분을 가리킬 때 경고, 주의 및 주가 사용됩니다.

경고: 설명서의 지시사항을 준수하지 않을 경우 작업자나 옆에 있던 사람이 부상을 입거나 사망할 위험이 있을 때 사용됩니다.

주의: 설명서의 지시사항을 준수하지 않을 경우 제품, 다른 재료 또는 인접한 지역에서 피해가 발생할 위험이 있을 때 사용됩니다.

주: 주어진 상황에 대한 정보를 추가로 제공할 때 사용 됩니다.

일반 안전 지침

경고: 이 제품은 손과 발을 절단하고 물체를 갑자기 횡겨 나가게 할 수 있습니다. 안전 지침을 따르지 않으면 심각한 부상 또는 사망 사고가 발생할 수 있습니다.

경고: 절단 장비가 손상된 제품은 절대로 사용하지 마십시오. 손상된 절단 장비는 물체를 횡겨 나가게 하여 중상을 입거나 사망에 이를 수 있습니다. 손상된 날은 즉시 교체하십시오.

경고: 본 제품은 작동 중 전자기장을 발생 시킵니다. 상황에 따라 전자기장이 능동적 또는 수동적 의료 삽입물에 간섭할 수 있습니다. 의료 삽입물을 사용하는 경우, 심각하거나 치명적인 사고의 위험을 줄이기 위하여 본

제품을 작동하기 전에 전문의 및 의료 삽입물 제조사와 상담하실 것을 권장합니다.

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 책임감이 있고 올바른 교육을 받았으며 지침을 숙지하고 신체적 능력이 있는 작동자만 제품을 작동할 수 있도록 하십시오.
• 완전히 필요한 경우가 아니면 후진으로 작동하지 마십시오. 후진하기 전과 후진하는 동안 향상 아래쪽과 뒤를 살펴보십시오. 크고 작은 장애물을 조심하십시오
• 항상 조심하며 상식에 근거해 판단하십시오. 자신의 능력 밖이라고 판단되는 상황은 피하도록 하십시오. 사용자 설명서를 읽은 후 작동 절차가 불확실한 경우 계속하기 전에 전문가와 상의하십시오.
• 제품을 시작하기 전에 사용자 설명서와 제품의 지침을 주의 깊게 읽고 이해하고 준수하십시오.
• 제품 및 해당 제어 장치를 안전하게 사용하는 방법과 제품을 빠르게 정지하는 방법을 익히십시오.
• 안전 그림을 인식하는 방법을 배웁니다.
• 표시와 스티커를 명확하게 읽을 수 있도록 제품을 깨 꽃하게 유지하십시오.
• 제품을 작동하기 전에 그리고 제품을 보관하기 전에 제품의 연료 또는 오일 누출을 청소하십시오.
  -인명이나 재산상 발생할 수 있는 사고에 대한 책임이 작업자에게 있음을 기억하십시오.
• 회전하는 부품 근처에 손이나 발을 두지 마십시오.
• 제품 아래에 손이나 발을 두지 마십시오.
  -항상 배출구에서 거리를 두십시오.
  -배출된 물질이 다른 사람이나 동물에게 당지 않도록 주의하십시오.

-배출된 물질이 벽이나 기타 단단한 표면에 부딪히지 않도록 하십시오. 배출된 물질이 횡겨 나갈 수 있습니다.
-자갈 표면에서 제품을 작동할 때는 항상 날을 멈추십시오.
-풀받이 통,배출구 또는 기타 안전장치가 없거나 결함이 있는 경우 절단 데크를 작동하지 마십시오.
- 잔디를 깜지 않을 때는 항상 날을 분리하십시오.
- 잔디나 기타 원치 않는 물질이 엔진의 뜨거운 배기관 또는 뜨거운 부품에 당지 않도록 하십시오.
-절단 데크로 쌓일 수 있는 나뭇잎이나 기타 원치 않는 재료를 깜지 마십시오.

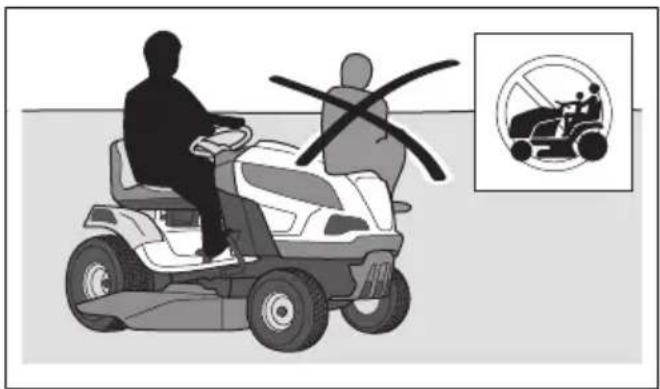

- 사람을 태우지 마십시오.이 제품은 한 사람만 사용할 수 있습니다.

• 엔진이 커진 상태에서 제품을 감독하지 않은 상태로 방치하지 마십시오. 제품을 두고 자리를 비우기 전에는 항상 날을 정지하고 파킹 브레이크를 작동한 다음 엔진을 정지하고 점화 키를 분리하십시오.
• 낮 또는 빛이 잘 드는 상태에서만 제품을 사용합니다. 바닥에 구멍이 있거나 기타 불규칙한 부분이 있는 곳으로부터 안전한 거리를 유지하십시오. 다른 가능한 위험이 있는지 살펴보십시오.
  -안개, 비, 습한 곳, 젖은 곳, 강풍, 강추위, 번개 위험 등 악천후에서는 제품을 사용하지 마십시오.

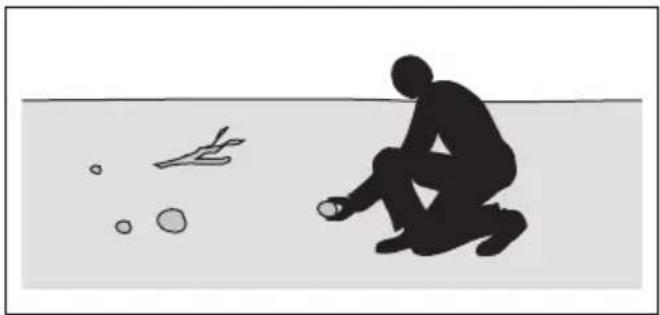

  -돌과 기타 고정 물체를 찾아 표시하여 충돌을 방지하십시오.
• 날 안에 끼어 횡겨 나올 수 있는 돌, 장난감, 전선 등과 같은 물체는 작업 구역에서 제거하십시오.

-어린이나 제품 작동 승인을 받지 않은 다른 사람이 제품을 사용하거나 정비하지 못하게 하십시오. 현지 법에 따라 사용자의 연령이 규정될 수 있습니다.
- 엔진을 시동하거나, 구동을 결속하거나, 제품을 이동하기 시작할 때 제품 주변에 다른 사람이 없는지 확인 하십시오. 사람이 작업 구역에 들어오면 제품 사용을 중지하십시오.

• 도로 근처에서 잔디를 깜거나 도로를 가로질러 이동할 때는 교통 상황을 주시하십시오.
• 피로한 상태, 알코올 및 마약, 약물 또는 기타 시력, 주의력, 협응 능력 및 판단력에 부정적 영향을 미칠 수 있는 물질의 영향을 받는 상태에서는 절대 이 제품을 사용해서는 안 됩니다.
  -트레일러나 트럭에 제품을 올려놓거나 트레일러 또는 트럭에서 제품을 내릴 때는 주의하십시오.
  -항상 엔진을 정지한 상태로 평평한 표면에 제품을 주차하십시오.
• 제품을 청소하거나 유지 보수하기 전에 엔진을 정지하고 모든 부품이 정지되었는지 확인하십시오.
• 풀받이 통을 제거하거나 배출구의 막힘을 제거하기 전에 엔진을 정지하고 모든 부품이 정지했는지 확인 하십시오.
  -제품을 보관하기 전에 식히십시오.

아동에 관한 안전 지침

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 제품 주변에 어린이가 있는지 주의하지 않으면 심각한 사고가 발생할 수 있습니다. 어린이는 제품과 잔디를 깜는 일에 흥미를 느낄 수 있습니다. 어린이는 계속 같은 자리에 머물지 않을 가능성이 매우 높습니다.
• 잔디를 깜는 구역에 어린이가 접근하지 못하도록 하십시오. 작업자가 아닌 다른 성인이 어린이를 책임져야 합니다.
• 작업 구역에 어린이가 들어오면 제품을 멈추고 주의 하십시오. 시야를 방해할 수 있는 모서리, 덧불, 나무 등과 같은 물체 근처에서는 특히 주의해야 합니다.
• 제품을 후진하기 전과 추진하는 동안에는 제품 주변에 어린이가 없는지 뒤를 살펴보고 아래를 내려다보십시오.
• 어린이를 태우지 마십시오. 어린이가 떨어지거나 심각한 부상을 입거나 제품의 안전한 조작을 방해할 수 있습니다.
  -어린이가 제품을 조작하지 못하도록 하십시오.
• 칼날이 꺼진 상태에서도 절대로 어린이가 동승하지 않도록 하십시오. 어린이가 떨어지거나 심각한 부상을 입거나 제품의 안전한 조작을 방해할 수 있습니다. 이전에 제품을 타본 적이 있는 어린이는 제품에 다시 타기 위해 잔디 작업 구역에 갑자기 나타날 수 있으며 제품에 치일 수 있습니다.

작동에 대한 안전 지침

경고: 작동 도중이나 작동 직후에 엔진 또는 배기 시스템을 만지지 마십시오. 엔진과 배기 시스템은 작동 중에 매우 뜨거워집니다. 화상, 화재 및 재산 또는 인접 지역의 손상 위험이 있습니다. 제품을 작동할 때는 덧불 및 기타 물체에 달지 않도록 하십시오.

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 완전히 필요한 경우가 아니면 제품을 후진할 때 잔디를 절단하지 마십시오. 후진하기 전과 후진하는 동안항상 아래쪽과 뒤를 살펴보십시오. 크고 작은 장애물을 조심하십시오.
  -코너를 돌기 전에 속도를 줄이십시오.
  -절단하지 않는 영역을 이동할 때는 날을 정지하십시오.

주의: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 제품을 작동하기 전에 엔진의 냉각 공기 흡입구에 잔디와 먼지가 묻지 않도록 하십시오. 냉각 공기 흡입구가 막히면 엔진이 손상될 위험이 있습니다.
  -돌이나 다른 큰 물체 주위를 조심스럽게 움직이고 칼 날이 물체에 부딪히지 않도록 하십시오.
• 제품을 물체를 가로질러 작동시키지 마십시오. 물체를 가로질러 또는 물체 안으로 제품을 작동하는 경우, 제품을 멈추고 제품과 절단 데크를 검사하십시오. 필요한 경우 재시동하기 전에 수리하십시오.
• 매끄럽고 직선인 표면에서 전방 주행 시에만 정속 제어를 사용하십시오. (TS 220TD)

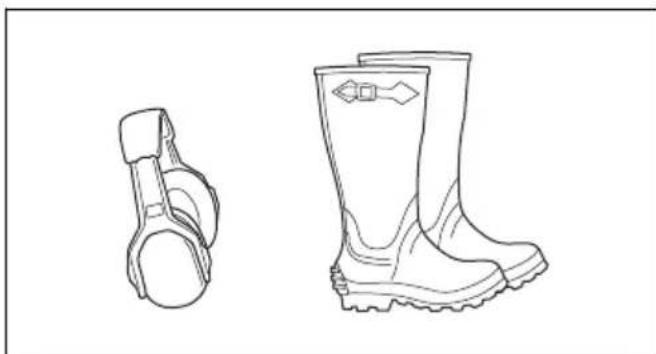

개인 보호 장구

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 제품을 사용할 때는 인가된 개인 보호 장구를 착용하십시오. 개인 보호 장구가 부상을 완전히 방지할 수는 없지만 사고가 발생할 경우 부상의 정도를 줄일 수 있습니다. 대리점에서 올바른 장비를 선택할 수 있도록 하십시오.
  -인가된 청각 보호 장구를 사용하십시오. 영구적 청각 장애를 초래할 수 있습니다.
• 튼튼한 미끄럼 방지 부츠 또는 신발을 착용하십시오. 철제 토를 사용하는 것이 좋습니다. 발가락 부분이 트인 신발을 착용하거나 맨발로 작업하지 마십시오.

- 절단 장비를 부착하거나, 검사 또는 청소하는 경우처럼 필요한 경우 보호용 장갑을 착용하십시오.

• 움직이는 부품에 끼일 수 있는 험거운 옷을 입거나 장신구 또는 기타 물품을 사용하지 마십시오.
• 응급 처치 용품과 소화기를 가까이에 두십시오.

제품의 안전장치

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 안전장치가 손상되었거나 올바르게 작동하지 않는 제품을 사용하지 마십시오. 안전장치를 정기적으로 점검하십시오. 안전장치에 결함이 있는 경우 Husqvarna 서비스 대리점에 문의하십시오.
  -안전장치를 개조하지 마십시오. 보호 플레이트, 보호 커버, 안전 스위치 또는 기타 보호 장치가 부착되어 있지 않거나 손상된 경우 제품을 사용하지 마십시오.

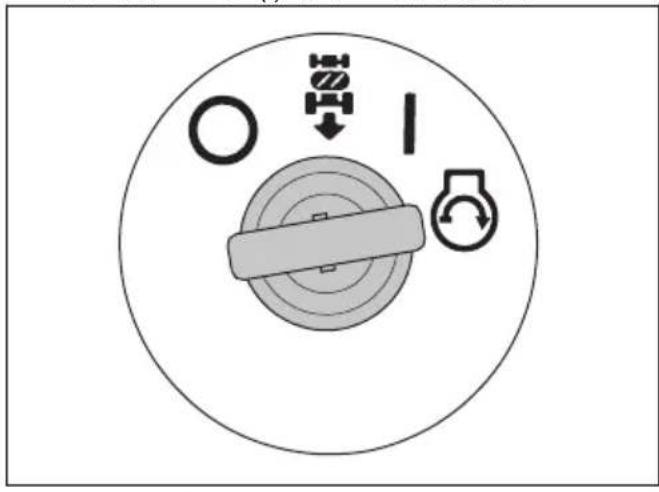

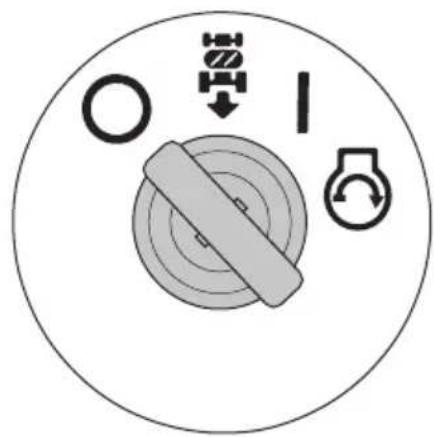

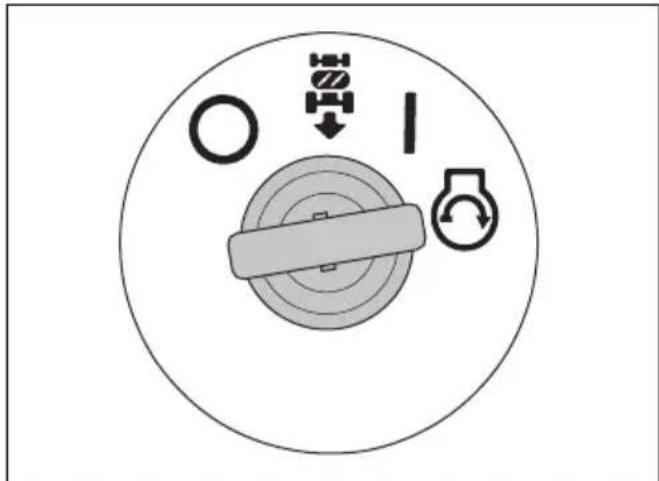

점화 잠금장치 점검 방법

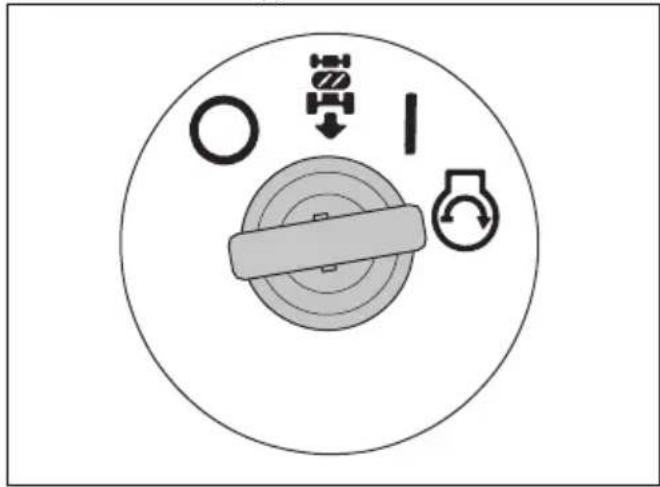

-엔진을 시동하고 정지하여 점화 잠금장치를 점검합니다. (TS 218T, TS 220TD) 엔진 시동 방법 페이지의 129또는 (TS 216Tm) 엔진 시동 방법 페이지의 130 및 제품 정지 방법 페이지의 132을(를) 참조하십시오.
-점화 키를 시동 위치로 돌릴 때 엔진이 시동되는지 확인합니다.

- 점화 키를 정지 위치(O)로 돌릴 때 엔진이 즉시 중지 하는지 확인합니다.

역방향 작동 시스템(ROS)을 점검하는 방법

역방향 작동 시스템(ROS)이 올바르게 작동하지 않으면 Husqvarna 서비스 대리점에 문의하십시오.

1. 제품을 시동합니다. (TS 218T, TS 220TD) 엔진 시동 방법 페이지의 129 또는 (TS 216Tm) 엔진 시동 방법 페이지의 130을(를) 참조하십시오.
   2.절단 데크를 체결합니다.절단 데크 체결 및 분리 방법 페이지의 131을(를) 참조하십시오.

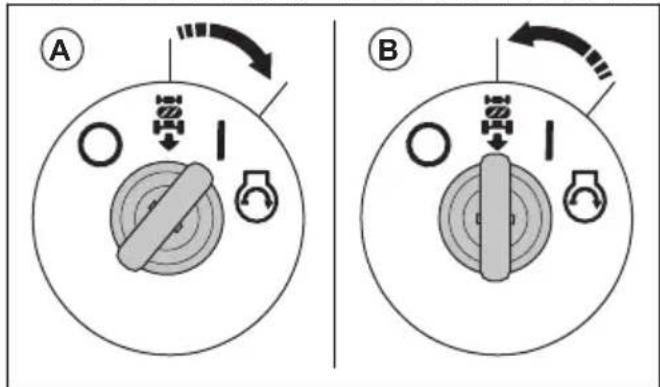

2. 점화 키를 ON 위치(A)에 둔 상태에서 후진 폐달을 밝습니다. 후진 폐달을 밖으면 엔진이 정지해야 합니다.

A B

1. 제품을 시동하고 절단 데크를 다시 체결합니다.

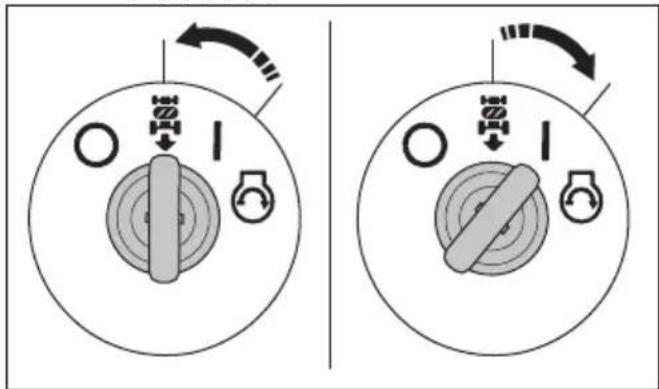

2. 점화 스위치를 ROS 커짐 위치 (B)로 돌립니다.
3. 점화 키를 ROS 켜짐 위치에 둔 상태에서 후진 폐달을 받습니다. 후진 폐달을 밥을 때 엔진이 정지해서는 안 됩니다.

작동 조건

엔진을 시동하려면 다음 조건이 필요합니다.

•파킹 브레이크가 체결되어 있습니다.
- 날의 구동이 해제되어 있습니다.
-전진 폐달과 후진 폐달이 중립 위치에 있습니다.

다음과 같은 상황에서는 엔진이 정지해야 합니다.

-파킹 브레이크가 걸려 있지 않고 작업자가 좌석에서 일어납니다.
-절단 데크가 체결되어 있고 작업자가 좌석에서 일어 납니다.
-절단 데크가 체결되어 있고 후진 폐달을 누르지만 ROS는 분리됩니다.

다음과 같은 상황에서는 날의 구동이 중지되어야 합니다.

-작업자가 좌석에서 일어납니다.
- PTO 버튼을 누릅니다.

조건 중 하나라도 없는 상태에서 엔진을 시동해 보십시오. 조건을 변경하고 다시 시도하십시오. 매일 이 점검을 수행하십시오.

전진 폐달 및 후진 폐달 점검 방법

1. 제품을 시동합니다. (TS 218T, TS 220TD) 엔진 시동 방법 페이지의 129 또는 (TS 216Tm) 엔진 시동 방법 페이지의 130을(를) 참조하십시오.
2. 전진 폐달 및 후진 폐달이 막히지 않고 자유롭게 작동할 수 있는지 확인하십시오.
3. 앞으로 이동하려면 전진 폐달을 천천히 밝습니다.
4. 제동하려면 전진 폐달에서 발을 떼니다. 전진 폐달에서 발을 떼 때 브레이크가 체결되었는지 확인하십시오.

주: 이 제품에는 폐달에서 발을 떼면 체결되는 자동 브레이크가 있습니다.

1. 후진 페달에도 같은 절차를 수행합니다.

2. 폐달이 중립 위치에 있을 때 제품이 움직이지 않도록 하십시오.

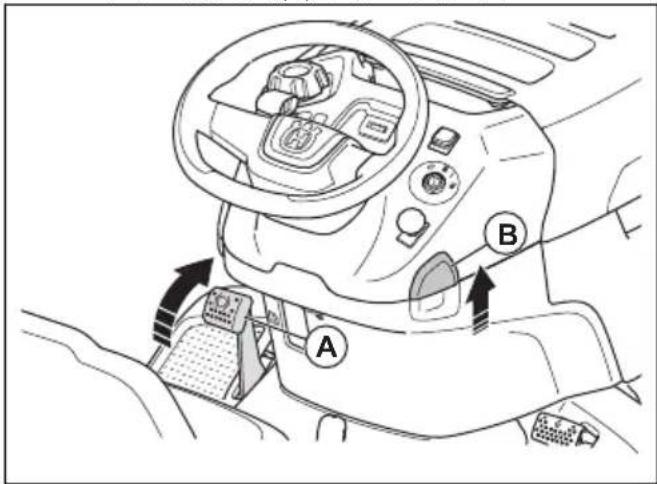

파킹 브레이크

경고: 파킹 브레이크가 작동하지 않으면 제품이 움직이기 시작해 부상이나 손상을 유발할 수 있습니다. 파킹 브레이크를 정기적으로 점검하고 조정하십시오.

참조 파킹 브레이크 점검 방법 페이지의 136.

소음기

소음기는 소음 수준을 최소로 유지하고 배기가스를 작업 자로부터 멀리 보냅니다.

소음기가 없거나 손상된 경우에는 제품을 사용하지 마십시오. 소음기가 손상되면 소음 수준과 화재 위험이 증가 합니다.

경고: 소음기는 사용 중, 사용 후, 그리고 엔진이 공전 속도로 작동할 때 매우 뜨거워집니다. 인화성 물질 및/또는 가스 근처에서 주의하여 화재를 방지하십시오.

소음기 점검 방법

- 소음기가 올바르게 부착되어 있고 손상이 없는지 정기적으로 검사하십시오.

보호 덮개

보호 덮개가 없거나 손상되면 움직이는 부품과 뜨거운 표면에서 부상을 입을 위험이 증가합니다. 제품을 작동하기 전에 보호 덮개를 점검하십시오. 보호 덮개가 올바르게 부착되어 있고 균열이나 기타 손상이 없는지 확인하십시오. 손상된 덮개를 교체하십시오.

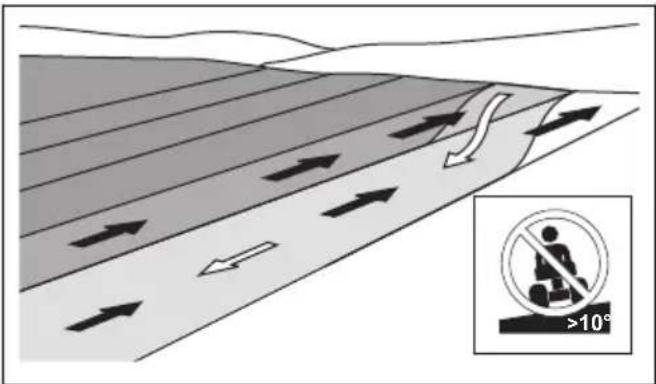

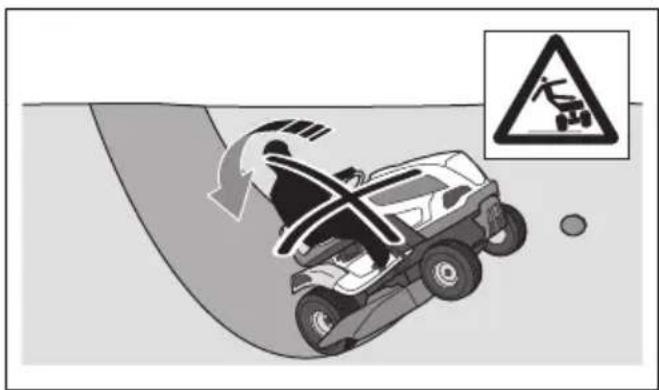

경사면의 잔디를 절단하는 방법

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

• 경사면의 잔디를 절단하면 제품을 제어하지 못해 제품이 뒤집힐 위험이 커집니다. 이로 인해 중상 또는 사망 사고가 발생할 수 있습니다. 모든 경사면에서는 잔디를 주의해서 깜아야 합니다. 경사면을 후진해서 올라갈 수 없거나 안전하게 느껴지지 않으면 잔디를 깜지 마십시오.
  •돌,가지,기타 장애물을 제거하십시오.
  -경사면에서는 좌우가 아닌 위아래로 절단하십시오.
• 경사가 10°를 초과하는 지면에서는 제품을 작동하지 마십시오.

-경사면에서 시작하거나 정지하지 마십시오.
-경사지에서 부드럽게 천천히 움직입니다.
-속도나 방향을 갑자기 변경하지 마십시오.
- 필요 이상으로 회전하지 마십시오. 경사면을 내려갈 때는 천천히 조금씩 회전하십시오. 천천히 움직이십시오. 훨을 주의하여 돌리십시오.
- 주의를 기울이고 고량, 구멍, 요철 위를 지나가지 마십시오. 평평하지 않은 지면에서는 제품이 뒤집힐 위험이 커집니다. 키가 큰 잔디에 장애물이 숨어있을 수 있습니다.
- 가장자리, 배수로 또는 득에서는 잔디를 깭지 마십시오. 훨이 가파른 경사면의 모서리 또는 배수로를 지나 거나 모서리가 무너지면 제품이 갑자기 뒤집힐 수 있습니다. 제품이 물에 빠지면 익사할 위험이 있습니다.

• 경사를 내려갈 때는 제품에 기어를 넣은 상태로 유지 하십시오. 내리막에서 타력 주행하지 마십시오.
  -트랙션, 스티어링 또는 안정성이 문제가 되는 조건에 서는 제품을 작동하지 마십시오. 훨이 정지해도 타이 어의 접지력이 상실될 수 있습니다.
  • 젖은 잔디를 깜지 마십시오. 미끄럽기 때문에 타이어가 그림을 얇어 제품이 미끄러질 수 있습니다.
• 제품의 안정성을 높이기 위해 지면에 발을 대지 마십시오.
• 제품의 안정성을 떨어뜨릴 수 있는 액세서리 또는 기타 물체가 장착되어 있는 경우 매우 조심스럽게 움직이십시오.
• 훨 중량 또는 카운터웨이트에 대한 제조업체의 권장 사항을 따르십시오.

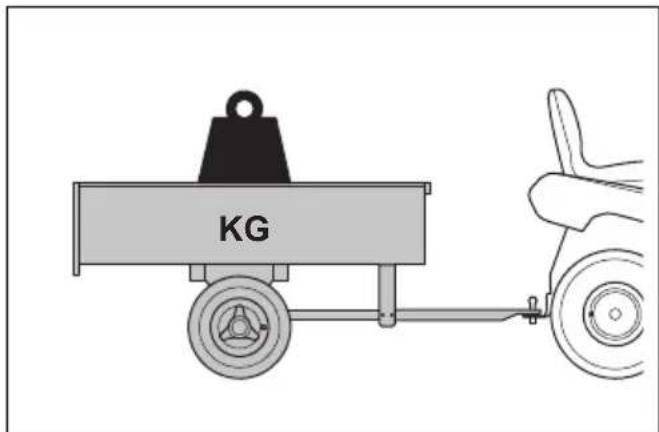

견인 안전

• Husqvarna의 승인을 받은 견인 장치만 사용하십시오.
  -견인바를 사용하여 장비를 부착하십시오.

- 최대 허용 견인 장비 무게보다 무거운 장비를 견인하지 마십시오. 기술 정보 페이지의 150을(를) 참조하십시오.

KG

-장비를 견인할 때 제품 주위에 다른 사람이 없는지 확인합니다.
- 경사면 또는 거친 지면에서 장비를 견인할 때는 주의 하십시오.
-장치를 견인할 때는 제품을 느린 속도로 가동하십시오.

연료 안전

경고: 연료에 주의하십시오. 인화성이 매우 높으며 부상 및 재산 피해를 초래할 수 있습니다.

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

·담배, 시가, 파이프 및 기타 점화원을 모두 끄십시오.
- 실내 또는 닫힌 공간에서 연료 탱크를 보충하지 마십시오.
- 휘발유와 가솔린 증기는 유독성이 있으며 인화성이 매우 높습니다. 부상이나 화재를 방지하기 위해 가솔린을 사용할 때는 주의하십시오.
-엔진이 켜져 있거나 뜨거울 때는 연료 탱크 캡을 분리하거나 연료 탱크를 보충하지 마십시오.
-연료를 공급하기 전에 엔진이 식게 놓아두십시오.
-연료를 채울 때 담배를 피우지 마십시오.
·연료나 엔진 근처에 뜨거운 물체를 두지 마십시오.
-연료를 스파크나 노출된 불꽃이 발생하는 곳 근처에서 채우지 마십시오.
-연료 시스템에 누출이 있는 경우에는 누출이 있는 곳을 수리할 때까지 엔진의 시동을 걸지 마십시오.
- 권장 연료 레벨 이상으로 연료를 주입하지 마십시오. 탱크를 너무 많이 채우면 엔진과 태양의 열로 인해 연료가 팽창하고 연료가 넘치게 됩니다.
- 너무 많이 채우지 마십시오. 제품에 연료를 쓴은 경우, 흘린 연료를 청소하고 건조될 때까지 기다린 후 엔진을 시동하십시오. 옷에 흘린 경우 즉시 옷을 같아 입으십시오.
-연료를 승인된 용기에만 보관하십시오.

• 제품과 연료는 연료 누출이나 연기로 인해 손상을 입을 위험이 없는 곳에 보관하십시오.
  -연료를 실외에서 승인된 용기를 사용하여 배출하고 화기를 멀리하십시오.

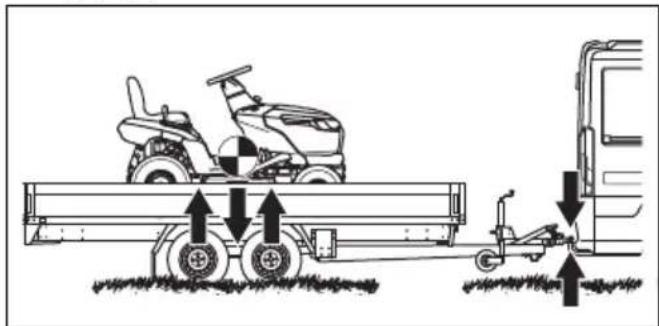

운송 시 안전

- 제품을 운반할 때는 승인된 운송 차량을 사용하십시오.

- 제품이 무거워 압궤 부상을 유발할 수 있습니다. 차량 또는 트레일러에 적재하거나 내릴 때 주의하십시오.

-시장 국내 또는 지역 규정에 따라 제품 운반에 제한이 있을 수 있습니다.

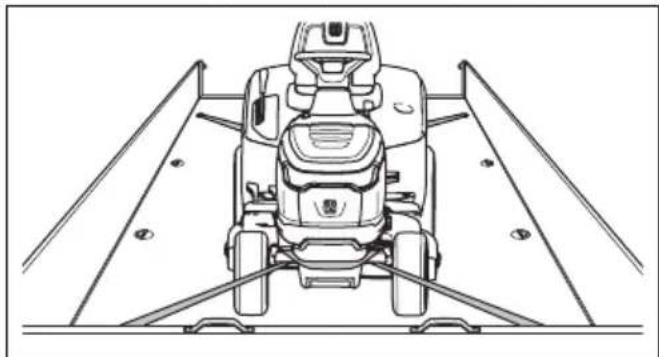

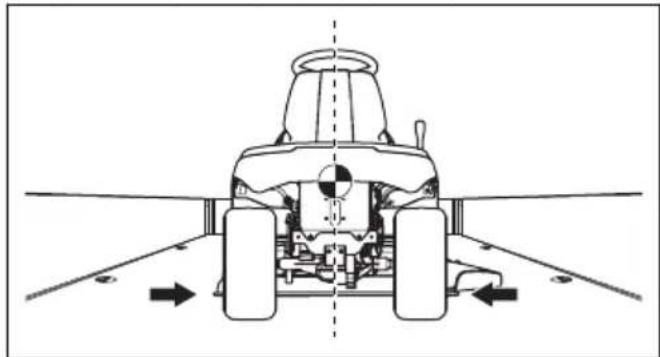

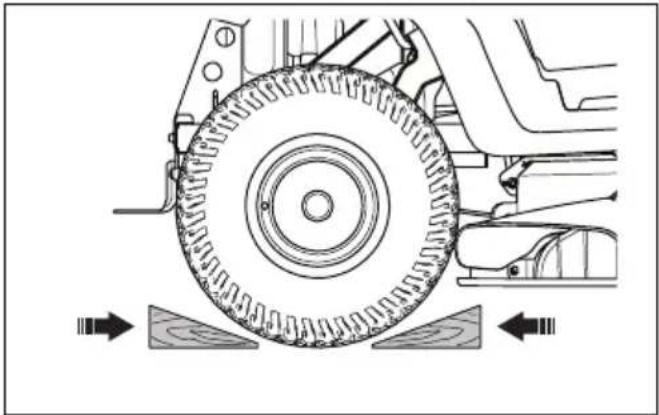

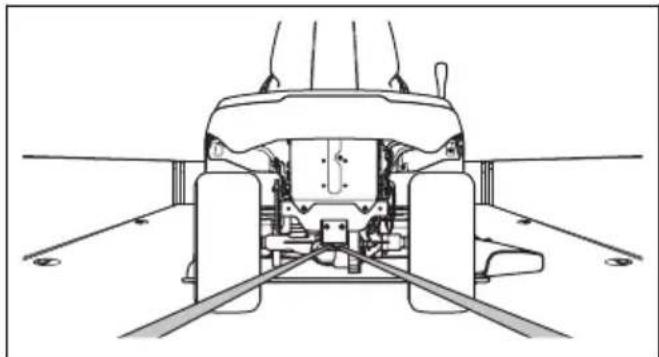

- 운반 차량 운전자는 운송 중 제품을 안전하게 고정할 책임이 있습니다. 참조: 운송을 위해 제품을 안전하게 부착하는 방법 페이지의 148.

배터리 안전

경고: 배터리가 손상되면 폭발과 손상이 발생할 수 있습니다. 배터리에 변형이나 손상이 있으면 Husqvarna 서비스 대리점에 문의하십시오.

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

-배터리 근처에 있을 때는 보안경을 착용하십시오.

-배터리 근처에서 시계,보석이나 기타 금속 물체를 착용하지 마십시오.

-배터리를 어린이의 손이 당지 않는 곳에 보관하십시오.

- 공기 흐름이 원활한 공간에서 배터리를 충전하십시오.

-배터리를 충전할 때 인화성 물질은 최소 1m의 간격을 유지하십시오.

- 교체한 배터리는 폐기하십시오. 폐기/페이지의 149을 (를) 참조하십시오.

-배터리에서 폭발성 가스가 발생할 수 있습니다.배터리 근처에서 흡연하지 마십시오.노출된 불꽃이나 스파크가 없는 장소에 배터리를 보관하십시오.

유지 보수에 대한 안전 지침

경고: 제품이 무겁기 때문에 부상이나 재산 또는 주변 영역에 손상이 발생할 수 있습니다. 다음과 같은 조건이 아닌 경우 엔진이나 절단 데크의 유지 보수를 수행하지 마십시오.

• 엔진이 꺼져 있습니다.
• 제품이 평평한 표면에 파킹되어 있습니다.

•파킹 브레이크가 체결되어 있습니다.

-점화 키가 제거되어 있습니다.

-절단 데크가 풀려 있습니다.

-점화 케이블이 플러그에서 뽑혀 있습니다.

•음극 배터리 케이블이 제거되었습니다.

경고: 엔진에서 나오는 배기가스에는 무취의 독성이 있는 매우 위험한 가스인 일산화탄소가 포함되어 있습니다. 밀폐된 공간 또는 공기 흐름이 충분하지 않은 공간에서는 제품을 작동하지 마십시오.

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

- 최적의 성능과 안전을 위해서는 정해진 유지 보수 일정에 따라 정기적으로 제품을 유지 보수하십시오. 유지 보수 일정 페이지의 133을(를) 참조하십시오.

- 감전으로 인해 부상이 발생할 수 있습니다. 엔진이 켜져 있을 때는 케이블을 만지지 마십시오. 점화 시스템에서 손가락으로 기능 테스트를 하지 마십시오.

- 보호 덮개가 제거되어 있는 경우 엔진을 시동하지 마십시오. 움직이거나 뜨거운 부품은 부상을 유발할 위험이 높습니다.

- 엔진 근처에서 유지 보수를 수행하기 전에 제품을 식히십시오.

- 날이 날카로워서 베이는 상처가 생길 수 있습니다. 날에 작업할 때는 날 주변에 방풍 장치를 설치하고 보호장갑을 사용하십시오.

-절단 데크에 접근하기 위해 배수로 모서리나 경사로에 제품을 주차하지 마십시오.

주의: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

-점화 플러그 또는 점화 플러그가 제거되어 있으면 엔진을 뒤집지 마십시오.

- 모든 너트와 볼트가 제대로 조여져 있는지, 장비의 상태가 양호한지 확인하십시오.

- 속도 제한 장치의 조정을 변경하지 마십시오. 엔진 속도가 너무 빠르면 제품 구성요소가 손상될 수 있습니다. 최고 허용 엔진 속도는 기술 정보 페이지의 150를 참조하십시오.

- 제품은 제조업체에서 원래 공급하거나 권장한 장비만 사용해서 승인합니다.

조립

서문

경고: 제품을 조립하기 전에 다음 '안전' 장을 읽고 이해하십시오.

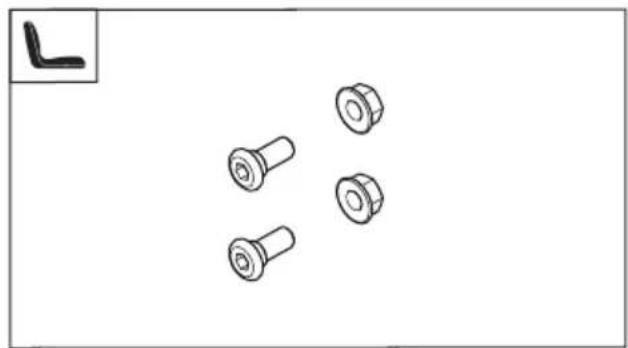

조립 개요

이 작업에 적합한 패스너는 조립 개요 페이지의 127를 참조하십시오.

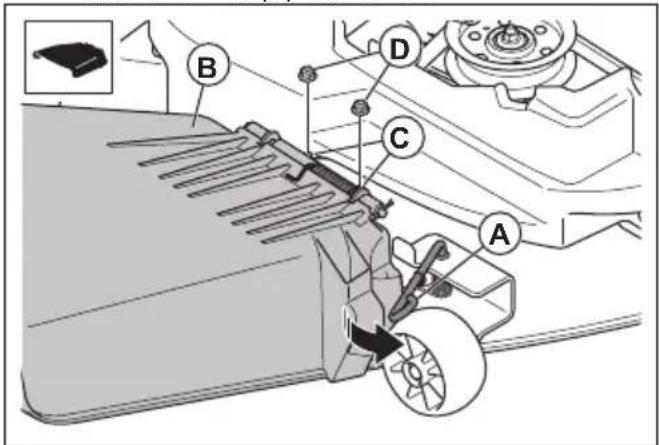

1.래치(A)를 측면으로 당겨 고정하고 측면 배출구(B)의 브래킷을 볼트 2개(C)에 놓습니다.

2.래치를 품니다.
3. 너트(D) 2개를 장착합니다.

배터리 연결 방법

경고: 감전의 위험이 있습니다. 점화 스위치가 OFF 위치에 있고 점화 키가 제거되었는지 확인하십시오.

배터리의 위치는 좌측 후면 훨 위에 있습니다.

1. 시트를 앞으로 접으십시오.

2. 나사 4개와 보관함을 제거합니다.

1. 빨간색 배터리 케이블이 배터리의 양극(+) 단자에 장 착되어 있는지 확인하십시오.
   4.배터리의 음극(-) 단자에 있는 나사와 너트를 제거합니다.
2. 검은색 배터리 케이블을 배터리의 음극(-) 단자에 연결하고 너트와 나사를 설치합니다.

6.단자 덮개를 부착합니다.
7.보관함과 나사 4개를 장착합니다.

핸들 제거 및 장착(TS 220TD)

주: 핸들은 TS 216Tm, TS 218T 모델의 액세서리입니다.

1.좌측에 있는 나사 2개와 핸들을 분리합니다.

2.우측에 있는 나사 2개와 핸들을 분리합니다.
3. 반대 순서로 핸들을 장착합니다.

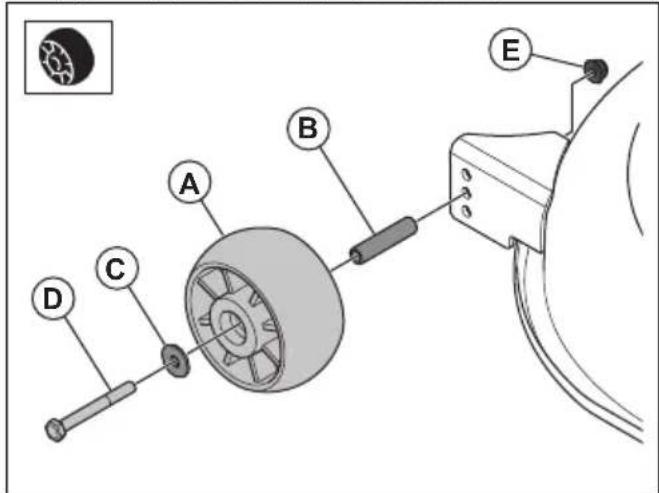

스主人公 방지 훨 설치 방법

이 작업에 적합한 패스너는 조립 개요 페이지의 127를 참조하십시오.
-스'en프 방지 훨(A),부심(B),와서(C),볼트(D) 및 네트(E)를 3개의 구명 중 하나에 장착합니다.

경고: 제품을 사용하기 전에 다음 '안전' 장을 읽고 이해하십시오.

Husqvarna Connect 사용 시작 방법

1. 모바일 장치에 Husqvarna Connect 앱을 다운로드합니다.
2. Husqvarna Connect 앱에 등록합니다.
3. Husqvarna Connect 앱의 지침 단계에 따라 제품을 연결하고 등록합니다.

연료 채우기 방법

경고: 휘발유는 인화성이 매우 높습니다. 주의를 기울이고 야외에서 재급유하십시오. 참조: 연료 안전 페이지의 125

경고: 연료 탱크를 지지대처럼 사용하지 마십시오.

주의: 잘못된 연료를 사용하면 엔진이 손상될 수 있습니다.

엔진은 최소 옥탄 등급 91 RON(87 AKI)의 가솔린으로 작동하며 오일과 혼합되지 않습니다. 생분해성 알킬레이트 가솔린을 사용하는 것이 좋습니다. 에탄올이 10% 이상 함유된 가솔린은 사용하지 마십시오.

-사용하기 전에 매번 연료 수준을 점검하고 필요한 경우 재급유하십시오.
-연료 탱크를 완전히 채우지 마십시오. 최소 2.5cm의 공간을 두어야 합니다.

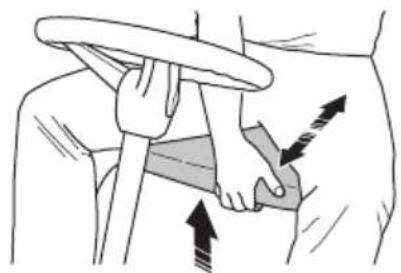

시트 조절 방법

경고: 제품 작동 중에 시트를 조절하지 마십시오.

1. 시트를 앞뒤로 조절하려면 발판 위에 발을 올려놓으십시오.
2. 시트의 앞쪽 가장자리 아래에 있는 레버를 위로 밀고 시트를 올바른 위치로 이동하십시오.

경고: 제품을 작동하기 전에 안전에 관련된 지침과 작동 지시사항을 자세히 읽고 이해하십시오.

1. 엔진 오일 수위를 점검합니다. 엔진 오일 수위 점검 방법 페이지의 137을(를) 참조하십시오.
2. 연료 탱크에 연료를 주입하십시오. 연료 채우기 방법 페이지의 128을(를) 참조하십시오.

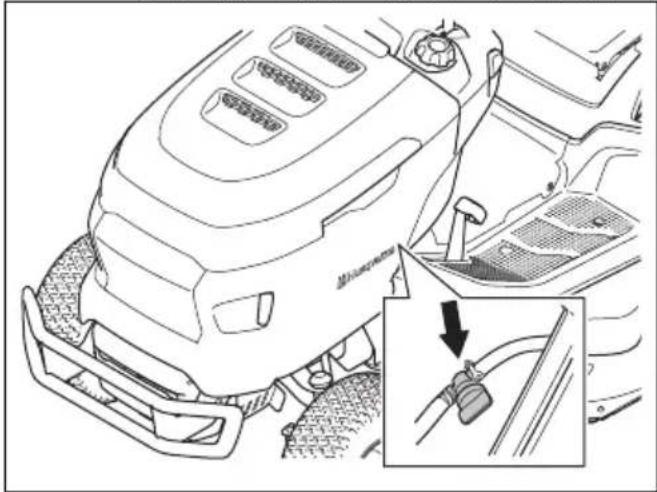

3.연료 차단 밸브가 열려 있는지 확인하십시오. 탱이 연료 호스 방향에 있으면 연료 차단 밸브가 열립니다.

1. 구동 시스템이 체결되었는지 확인하십시오. 구동 시스템 체결 및 분리 방법 페이지의 131을(를) 참조하십시오.
2. 절단 데크를 가장 높은 위치에 놓습니다. 절단 높이 조정하는 방법 페이지의 132을(를) 참조하십시오.

(TS 218T, TS 220TD)엔진 시동 방법

1. 절단 데크가 풀려 있는지 확인하십시오. 절단 데크 체결 및 분리 방법 페이지의 131을(를) 참조하십시오.
2. 작업 위치에 있는 시트에 앉습니다.
   3.파킹 브레이크를 밥으십시오.파킹 브레이크 작동 및 해제 방법 페이지의 131을(를) 참조하십시오.

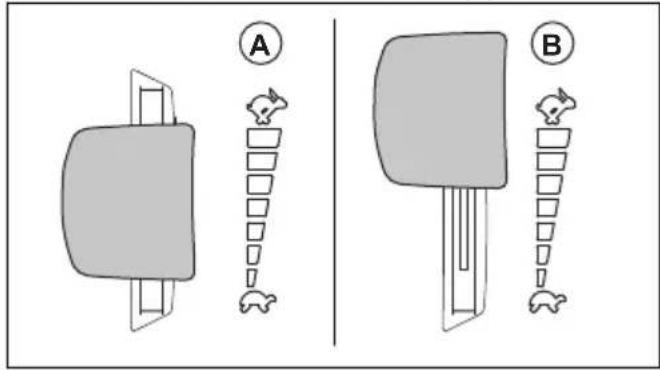

   4.스로틀 제어 장치를 절반 스로틀 위치(A)로 미십시오.

1. 점화 키를 시동 위치로 돌리십시오. 엔진이 시동되면 즉시 점화 키를 놓으십시오. 점화 키를 놓으면 점화 키가 자동으로 ON(I) 위치로 되돌아 갑니다.

주의: 한 번에 5초 이상 시동기를 작동 하지 마십시오. 엔진이 시동되지 않으면 15초간 기다린 후 다시 시도하십시오.

1. 중부하를 적용하기 전에 엔진을 3\~5분 동안 절반 스로틀 상태로 작동시킵니다.
   7.스로틀 제어 장치를 최대 스로틀 위치(B)로 미십시오.

주의: 엔진이 최고 속도일 때 절단 데크를 작동시키면 구동 벨트에 무리가 갈 수 있습니다. 스로틀 제어 장치를 전체 스로틀 위치에 놓기 전에 절단 데크를 체결하십시오.

(TS 216Tm) 엔진 시동 방법

1. 절단 데크가 풀려 있는지 확인하십시오. 절단 데크 체 결 및 분리 방법 페이지의 131을(를) 참조하십시오.
2. 작업 위치에 있는 시트에 않습니다.

3. 파킹 브레이크를 밝으십시오. 파킹 브레이크 작동 및 해제 방법 페이지의 131을(를) 참조하십시오.

4. 엔진이 차가울 경우 스로틀 제어 장치를 초크 위치(A)로 길게 누릅니다.

A B C

1. 점화 키를 시동 위치로 돌리십시오. 엔진이 시동되면 즉시 점화 키를 놓으십시오. 점화 키를 놓으면 점화 키가 자동으로 ON(I) 위치로 되돌아 갑니다.

주의: 한 번에 5초 이상 시동기를 작동하지 마십시오. 엔진이 시동되지 않으면 15초간 기다린 후 다시 시도하십시오.

6.스로틀 제어 장치를 초크 위치에서 해제하고 스로틀 제어 장치를 스로틀 위치(B)의 중간으로 이동합니다.

7.스로틀 제어 장치를 최대 스로틀 위치(C)로 미십시오.

A B C

주의: 엔진이 최고 속도일 때 절단 데크를 작동시키면 구동 벨트에 무리가 갈 수 있습니다. 스로를 제어 장치를 전체 스로를 위치에 놓기 전에 절단 데크를 체결하십시오.

구동 시스템 체결 및 분리 방법

엔진을 끈 상태에서 제품을 이동하려면 구동 시스템을 분리해야 합니다.

주의: 레버를 완전히 당기거나 밀어 넣었는지 확인하십시오. 중간 위치를 사용하지 마십시오.

구동 시스템을 체결하거나 해제하는 레버는 우측 후면 훨뒤에 있습니다.

• 레버를 끝까지 밀어 구동 시스템을 체결합니다.
• 레버를 밖으로 완전히 당겨 구동 시스템을 분리합니다.

파킹 브레이크 작동 및 해제 방법

-파킹 브레이크를 작동하려면 다음 단계를 수행하십시오.

a) 파킹 브레이크 페달(A)을 끝까지 누르고 파킹 브레이크 잠금장치(B)를 위로 당입니다.

b) 파킹 브레이크 폐달을 해제합니다.

-파킹 브레이크를 해제하려면 파킹 브레이크 폐달을 눌렸다가 놓습니다.

절단 데크 체결 및 분리 방법

경고: 잔디 배출 장치에 디플렉터가 설치되어 있지 않으면 절단 데크를 작동하지 마십시오.

- PTO 버튼을 당겨 절단 데크를 체결합니다.

- PTO 버튼을 눌러 절단 데크를 분리합니다.

절단 높이 조정하는 방법

-절단 높이 레버를 시트 방향으로 당긴 다음 노치 중 하나에 두어 절단 높이를 설정합니다.

1. 엔진을 시동합니다. (TS 218T, TS 220TD) 엔진 시동 방법 페이지의 129 또는 (TS 216Tm) 엔진 시동 방법 페이지의 130을(를) 참조하십시오.
2. 파킹 브레이크를 해제합니다. 파킹 브레이크 작동 및 해제 방법 페이지의 131을(를) 참조하십시오.

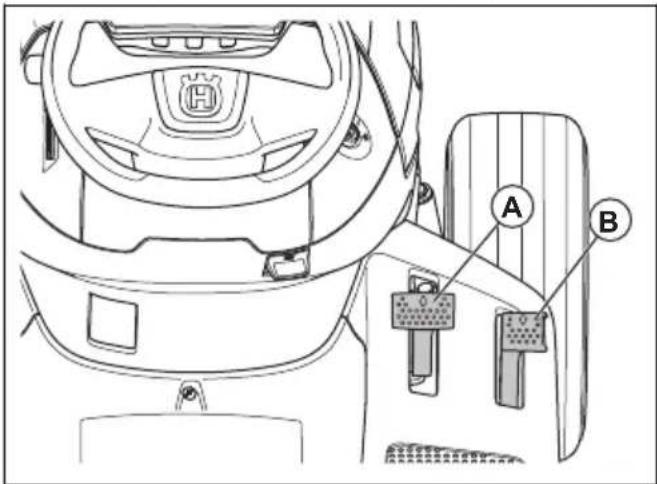

   3.조심스럽게 전진 폐달(A)또는 후진 폐달(B)을 누릅니다. 폐달을 더 많이 누를 수록 속도가 증가합니다.

주: 전진 폐달과 후진 폐달은 폐달을 놓으면 중립 위치로 되돌아 갑니다.

1. 제동하려면 폐달에서 발을 덧니다.
2. 올바른 절단 높이를 선택합니다. 절단 높이 조정하는 방법 페이지의 132을(를) 참조하십시오.
3. 절단 데크를 체결합니다. 절단 데크 체결 및 분리 방법 페이지의 131을(를) 참조하십시오.

정속 제어 사용 방법 (TS 220TD)

매끄럽고 직선인 표면에서 전방 주행 시에만 정속 제어를 사용하십시오.

1. 전방 주행 폐달(A)을 밝습니다. 전방 주행 폐달을 지형에 알맞은 속도가 나는 위치에 유지합니다.

1. 정속 제어 잠금장치(B)를 위로 당긴 다음 전방 주행 폐달을 떼는 동안 그대로 유지합니다.
2. 정속 제어를 체결하려면 정속 제어 잠금장치를 해제합니다.
3. 정속 제어를 해제하려면 전진 주행 폐달을 밝으십시오.

역방향 작동 시스템(ROS)사용 방법

주: 절단 데크가 체결되어 있을 때 제품을 후진하려고하면 엔진이 즉시 정지합니다. 절단 데크가 체결되어 있을 때 제품을 후진하려면 ROS를 체결합니다.

경고: 제품을 후진하기 전과 후진하는 동안 다른 사람의 안전을 위해 제품의 아래와 뒤를 잘 살펴보십시오.

1. ROS를 체결하려면 점화 키를 반시계 방향으로 돌려 ROS 위치에 두십시오.

2.음직이기 시작하려면 후진 폐달을 천천히 밝으십시오.
3. ROS를 해제하려면 점화 키를 시계 방향으로 돌려 엔진 켜짐(I) 위치에 두십시오.

제품 정지 방법

1. 절단 데크를 해제하십시오. 절단 데크 체결 및 분리 방법 페이지의 131을(를) 참조하십시오.

2. 점화 키를 꺼짐 (O) 위치로 돌리십시오.

O H I O

1. 제품이 정지해 있고 엔진이 꺼져 있을 때 파킹 브레이크를 작동합니다. 파킹 브레이크 작동 및 해제 방법 페이지의 131을(를) 참조하십시오.

좋은 절단 결과를 얻는 방법

• 최적의 성능을 위해서는 정해진 유지 보수 일정에 따라 정기적으로 제품을 유지 보수하십시오. 참조: 유지/보수 일정 페이지의 133.
  • 젖은 잔디를 깎지 마십시오. 젖은 잔디를 깎으면 결과가 좋지 않을 수 있습니다.
• 절단 데크가 있는 제품을 작동할 때 타이어 체인을 사용하지 마십시오.

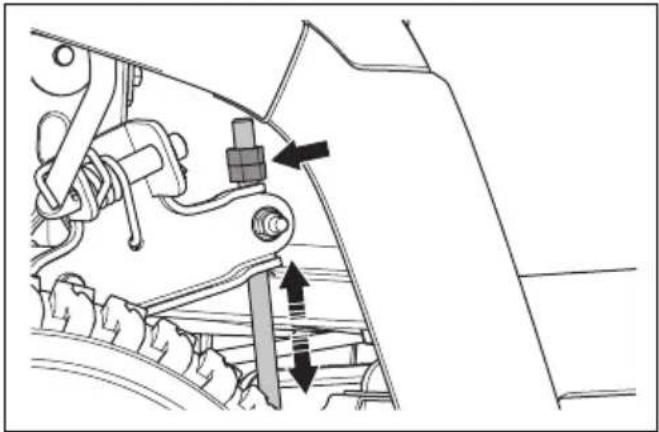

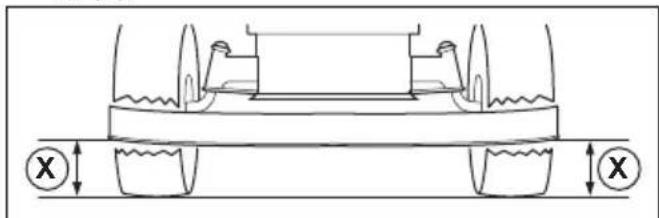

-절단 데크가 수평인지 확인하십시오. 참조: 절단 데크의 평행 조정 방법 페이지의 142.
- 잔디가 길면 높은 절단 높이에서 시작해 점점 줄여 나가십시오.
- 잔디가 길고 억세면 앞으로 천천히 움직이십시오.
- 잔디를 깜을 때는 스로틀을 최대로 사용하십시오.
- 잔디는 규칙적이지 않은 패턴으로 깜으십시오.
- 나무, 관목 또는 보도 근처에서 깜을 때는 절단 데크의 좌측을 사용하십시오. 날은 절단 데크 측면에서 약 15mm 안쪽을 절단합니다.

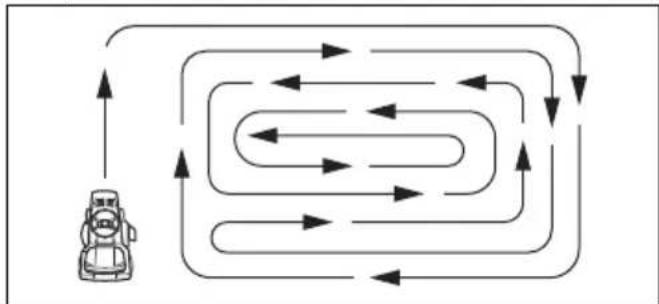

• 넓은 구역을 깜을 때는 작업 구역을 1\~2번 회전하면서 오른쪽으로 제품을 움직이십시오. 이렇게 하면 깜은 잔디가 관목, 울타리, 차도로 나가지 않습니다. 작업 구역을 2번 정도 돌고 나면 반대 방향으로 깜습니다.

- 최적의 결과를 얻으려면 잔디를 정기적으로 깎습니다.

유지 보수

지침

경고: 유지 보수 작업을 수행하기 전에 '안전' 장을 읽고 이해해야 합니다.

유지 보수 일정

유지 보수 일정 사용 전/매주 매 50시간 또는 매			년
일반 배터리와 단자를 닭으십시오. X
		배터리 수준을 점검하십시오. 필요한 경우 배터리를 교체하십시오.
		모든 벨트와 도르래의 마모 및 손상 여부를 검사합니다. 마모되거나 손상된 부품을 교체합니다.
		엔진과 변속기를 청소합니다. XX
		모든 전선이 손상되지 않았는지 검사합니다. X
		제품을 윤활하십시오. 윤활 개요를 참조하십시오. X
		모든 패스너가 올바르게 조여졌는지 확인하십시오. X
		모든 타이어에서 타이어 공기압이 올바른지 확인하십시오.	X
엔진 연료 호스에 마	교와 손상이 있는지 검사하십시오. 필요한 경우 연료 호스를 교체하십시오.		X
	연료 여과기를 교체하십시오. X
	공기 여과기를 청소하십시오. X
	공기 여과기를 교체하십시오. X
	머플러와 열 디플렉터를 검사합니다. XX
	엔진 오일 수위를 점검합니다. 필요한 경우 엔진 오일을 충전하십시오.	X
	엔진 오일을 교체하십시오. X
	엔진 오일 여과기를 교체하십시오. X
	점화 플러그를 교체하십시오. X
	엔진 속도를 점검합니다. 필요시 엔진 속도를 조정합니다.		X
변속기, 제어장치, 구동 시스템	변속기 냉각 팬을 검사하십시오. XX
	힐을 탈거하고 액슬을 윤활하십시오. X
	폐달이 중립 위치에 있을 때 제품이 음직이지 않도록 하십시오.		X
	다른 속도에서 전진 및 후진 주행을 점검합니다. X
	날 체결 제어장치의 스위치를 점검합니다. X
	절단 높이 레버의 스위치를 점검합니다. X
	전진 폐달 및 후진 폐달의 스위치를 점검합니다. X
	파킹 브레이크를 점검하십시오. X
	작업자 위치 제어(OPC)를 점검하십시오. X
절단 장비	절단 데크, 벨트 커버 아래, 절단 데크 아래를 청소합니다.		X
	커팅 데크의 평행을 점검합니다. 필요한 경우 절단 데크를 조정합니다.		X
	절단 데크 벨트의 마모 및 손상 여부를 검사합니다.		X
	날에 마모와 손상이 있는지 검사하십시오. 필요한 경우 날을 연마하거나 교체합니다.		X
	날 브레이크를 점검합니다(장착된 경우).		X
풀받이 통(TC 모델만 해당)	풀받이 통과 풀받이 통의 스위치를 검사합니다.		X

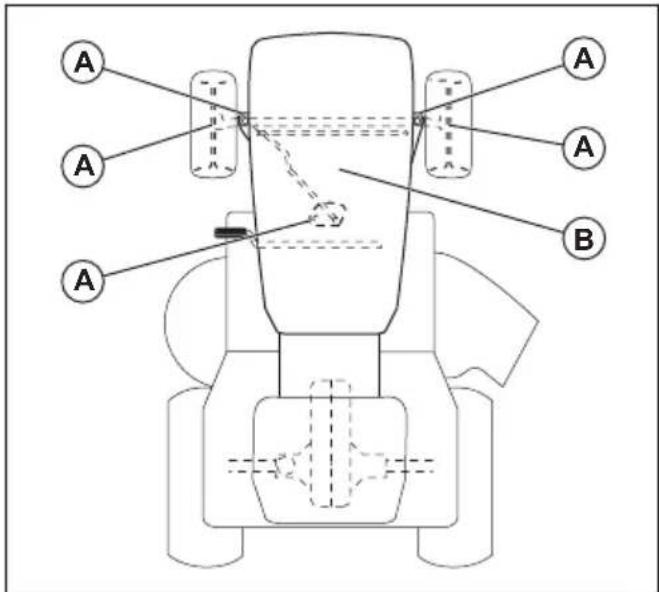

윤활 일정

A. 일반 윤활. 스픈들 그리스 연결부와 섹터 기어 및 스티 어링 칼럼의 기어 톱니를 윤활합니다.
B. 엔진 윤활 엔진 오일 수위 점검 방법 페이지의 137을 (를) 참조하십시오.

제품을 청소하는 방법

주의: 고압 세척기나 스팀 청소기는 사용하지 마십시오. 물이 베어링과 전기 연결에 들어가면 부식이 발생해 제품을 손상시킬 수 있습니다.

사용 후 즉시 제품을 청소하십시오.

• 엔진, 머폴러, 배기 시스템과 같이 뜨거운 표면은 청소하지 마십시오. 표면이 식을 때까지 기다린 다음 풀이나 먼지를 제거하십시오.
• 물로 세척하기 전에 브러시로 먼저 청소하십시오. 변속기, 변속기 공기 흡입구, 엔진 주변의 절단된 잔디와 먼지를 제거하십시오.
• 절단 데크 상단, 벨트 커버 아래 및 절단 데크 아래를 청소합니다. 절단 날을 청소하려면 절단 데크 청소 방법 페이지의 135을 참조하십시오.
• 호스에서 흐르는 물을 사용하여 제품을 청소하십시오. 고압을 사용하지 마십시오.
• 물이 전기 부품이나 베어링에 닿지 않도록 하십시오. 세제는 일반적으로 손상을 증가시킵니다.
• 제품이 깨끗하면 짧은 시간 동안 절단 데크를 시동하여 남아 있는 물을 제거하십시오.

엔진 및 머플러 청소 방법

엔진과 머플러에 절단된 잔디 및 먼지가 묻지 않도록 하십시오. 엔진의 연료 또는 오일이 묻은 절단된 잔디는 화재 위험을 증가시키고 엔진이 너무 뜨거워질 위험을 증가 시킬 수 있습니다. 엔진을 냉각시킨 후 청소하십시오. 물과 브러시로 청소하십시오.

머플러 주변의 절단된 잔디는 빠르게 건조되어 화재의 위험이 있습니다.머플러가 식었을 때 브러시를 사용하거나 물로 절단된 잔디를 제거하십시오.

절단 데크 청소 방법

경고: 데크 세척 포트가 깨지거나 없어진 상태에서 제품을 사용하지 마십시오. 물체가 날아갈 위험이 있습니다. 파손되었거나 분실된 데크 세척 포트는 즉시 교체하십시오.

1. 정원 호스가 있는 수원 근처에 있는 잔디발의 깨끗한 공간에 제품을 주차하십시오.

주의: 제품의 배출구가 건물이나 차량 방향으로 향하게 하지 마십시오.

2.절단 데크가 풀려 있는지 확인하십시오.절단 데크 체결 및 분리 방법 페이지의 131을(를) 참조하십시오.
3. 엔진을 정지합니다. 제품 정지 방법 페이지의 132을 (를) 참조하십시오.
4.파킹 브레이크를 밥으십시오.파킹 브레이크 작동 및 해제 방법 페이지의 131을(를)참조하십시오.

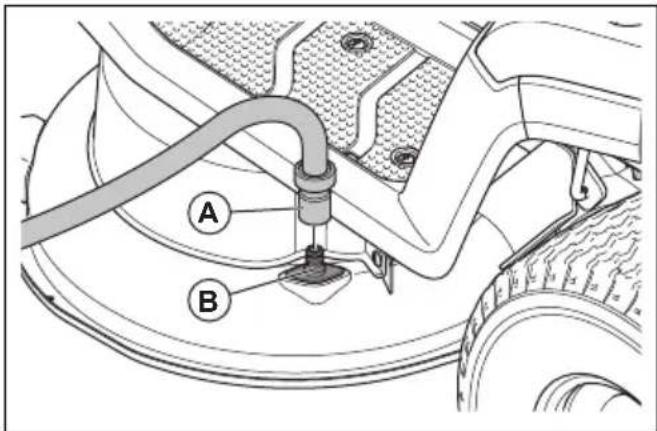

5. 정원 호스(A)를 데크 세척 포트(B)에 연결하고 급수를 시작합니다.

A B

1. 시트에 앉아 엔진을 시동하십시오. (TS 218T, TS 220TD) 엔진 시동 방법 페이지의 129 또는 (TS 216Tm) 엔진 시동 방법 페이지의 130을(를) 참조하십시오.

주의: 엔진을 시동하기 전에 해당 영역을 다시 검사하여 해당 영역이 깨끗한지 확인하십시오.

1. 절단 데크를 체결하고 절단 데크가 깨끗해질 때까지 스로틀을 완전히 작동시킵니다. 절단 데크 체결 및 분 리 방법 페이지의 131을(를) 참조하십시오.
2. 절단 데크를 탈거하고 엔진을 정지합니다. 절단 데크체결 및 분리 방법 페이지의 131 및 제품 정지 방법 페이지의 132을 참조하십시오.
3. 급수를 중단하고 데크 세척 포트에서 정원 호스를 분리합니다.

4. 제품을 건조한 곳으로 옮입니다.

5. 시트에 앉아 엔진을 시동하십시오. (TS 216Tm) 엔진/시동 방법 페이지의 130 또는 (TS 216Tm) 엔진 시동 방법 페이지의 130을(를) 참조하십시오.

6. 절단 데크를 체결하고 절단 데크가 마를 때까지 작동시킵니다.

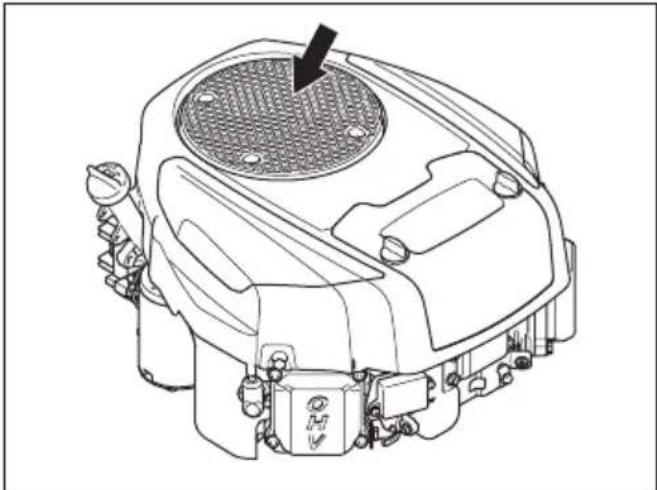

엔진의 공기 흡입구 청소 방법

경고: 엔진을 정지합니다. 공기 흡입구에는 회전하는 부품이 있어 손가락을 다칠 수 있습니다.

주:그림에는 한 가지 유형의 엔진이 표시되어 있습니다.제품의 엔진은 다를 수 있지만 절차는 동일합니다.

1.엔진 덮개를 여십시오.
2.엔진의 공기 흡입구가 막히지 않았는지 확인하십시오.

1. 브러시로 잔디와 먼지를 제거하십시오.

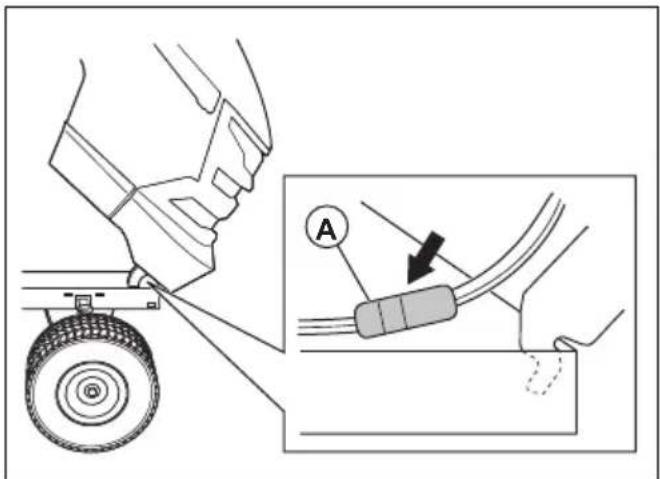

엔진 커버 탈거 및 장착

1.엔진 덮개를 여십시오.
2. 헤드라이트 와이어 커넥터(A)를 분리하십시오.
3.엔진 커버를 앞으로 기울인 다음 들어 올려서 제품에서 빼냅니다.
4.반대 순서로 엔진 커버를 설치합니다.

파킹 브레이크 점검 방법

1. 경사진 단단한 표면에 제품을 주차합니다.

주: 파킹 브레이크를 점검할 때 제품을 잔디 경사면에 주차하지 마십시오.

1. 파킹 브레이크를 밥으십시오. 파킹 브레이크 작동 및 해제 방법 페이지의 131을(를) 참조하십시오.
2. 제품이 움직이기 시작하면 Husqvarna 서비스 대리점에 파킹 브레이크를 조정하도록 하십시오.
   4.파킹/브레이크 폐달을 눌러 파킹 브레이크를 품니다.

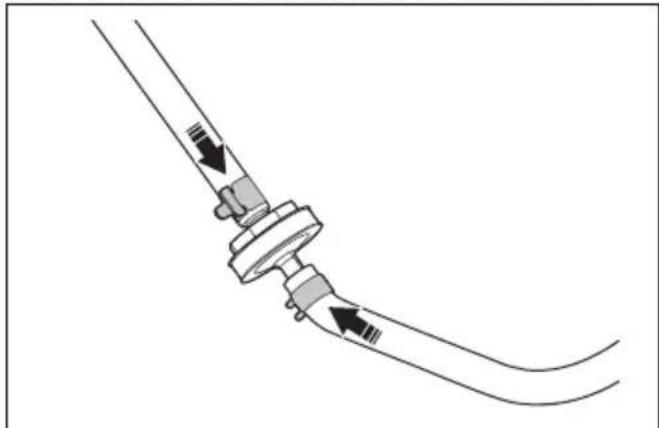

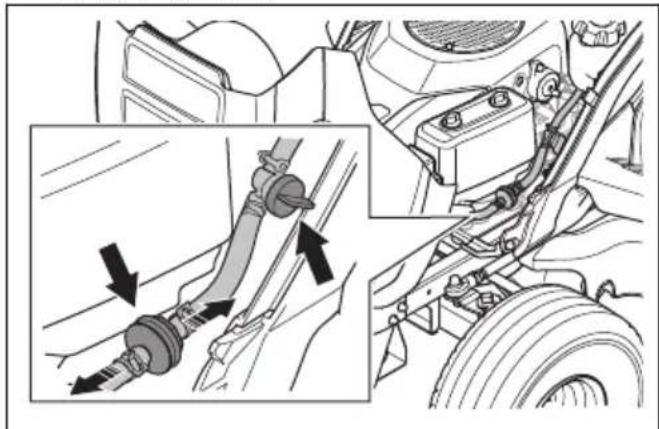

연료 여과기 교체 방법

주: 그림에는 한 가지 유형의 연료 여과기가 표시되어 있습니다. 제품의 연료 여과기는 다를 수 있지만 절차는 동일합니다.

1.연료 여과기에 접근할 수 있도록 엔진 커버를 엕니다.
2.연료 차단 밸브를 닫습니다.
3.연료 탱크 호스를 압축하여 누출을 방지합니다.
4. 플랫 플라이어 한 쌍을 사용하여 호스 클립을 연료 여 과기에서 멀리 옮입니다.
5.호스 끝에서 연료 여과기를 당입니다.소량의 연료가 누출될 수 있습니다.

6.새 연료 여과기를 호스 끝에 밀어 넓습니다.연료 여과기의 끝에 액체 세제를 바르면 쉽게 연결할 수 있습니다.
7.호스 클립을 연료 여과기에 대고 밀어 넣습니다.

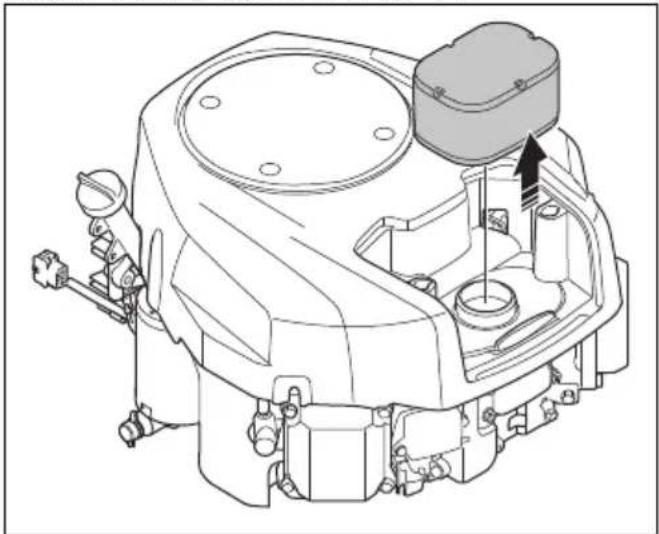

주: 그림에는 한 가지 유형의 공기 여과기가 나와 있습니다. 제품의 공기 여과기는 다를 수 있지만 절차는 동일합니다.

1. 2개의 손잡이를 시계 반대 방향으로¼ 바퀴 돌립니다.
2. 공기 여과기 커버를 제거합니다.

1. 공기 여과기를 조심스럽게 제거합니다.

1. 품 공기 여과기를 청소하려면 다음 단계를 수행하십시오.

a) 공기 여과기 카트리지에서 품 공기 여과기를 제거 합니다.
b) 품 공기 여과기는 약한 세제로 청소합니다.
c) 품 공기 여과기를 건조시킵니다.
d) 공기 여과기 카트리지 주위에 품 공기 여과기를 설치합니다.

1. 종이 공기 여과기를 청소하려면 다음 단계를 수행하십시오.

a) 종이 공기 여과기를 딱딱한 표면에 대고 두드립니다.
b) 종이 공기 여과기의 안쪽에서 압축 공기를 불어 넣습니다.

주의: 종이 공기 여과기가 깨끗해지 지 않으면 종이 공기 여과기를 교체해 야 합니다.

1. 반대 순서로 공기 여과기를 설치합니다.

점화 플러그 검사 및 교체 방법

1.엔진 덮개를 여십시오.
2.점화 플러그 캡을 제거하고 점화 플러그 주변을 청소합니다.
3. 점화 플러그 렌치를 사용하여 점화 플러그를 분리합니다.
4. 점화 플러그를 검사하십시오. 전극이 타거나 절연체에 균열 또는 손상이 있는 경우 교체하십시오. 점화 플러그가 손상되지 않은 경우 강철 브러시로 청소하십시오.
5. 전극 간격을 측정하고 올바른지 확인하십시오. 기술 정보 페이지의 150을(를) 참조하십시오.

1. 측면 전극을 구부려 전극 간격을 조정하십시오.
2. 점화 플러그를 다시 끼우고 손으로 점화 플러그 시트에 닿을 때까지 돌립니다.
   8.와셔가 압축될 때까지 점화 플러그 렌치를 사용하여 점화 플러그를 조입니다.
   9.사용한 점화 플러그를 1/8 바퀴 더 조이고 새 점화 플러그를 1/4 바퀴 더 조입니다.

주의: 점화 플러그를 올바르게 조이지 않으면 엔진이 손상될 수 있습니다.

10.점화 플러그 캡을 부착합니다.

주의: 점화 플러그 또는 점화 케이블이 제거되어 있으면 엔진을 시동하지 마십시오.

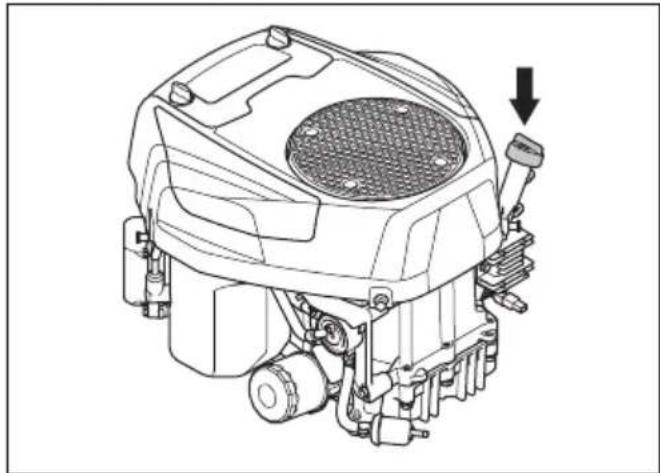

엔진 오일 수위 점검 방법

주: 그림에는 한 가지 유형의 엔진이 표시되어 있습니다. 제품의 엔진은 다를 수 있지만 절차는 동일합니다.

1. 제품을 평평한 지면에 주차하고 엔진을 정지합니다.
   2.엔진 덮개를 여십시오.

3.계량봉을 풀고 당겨 빼냅니다.

4.계량봉에서 오일을 청소합니다.
5.계량봉을 다시 넣고 조입니다.
6.계량봉을 풀고 밖으로 꺼내 오일 높이를 확인합니다.

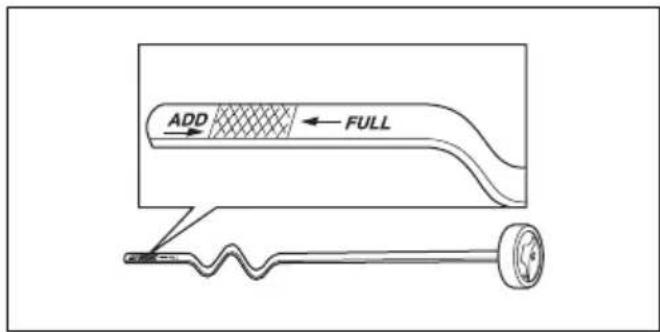

7.오일 레벨은 계량봉의 표시 사이에 있어야 합니다. 레벨이 ADD 표시 근처에 있으면 FULL 표시까지 오일을 채우십시오.

ADD FULL

1. 계량봉 구멍을 통해 오일을 채웁니다. 오일 탱크를 천천히 채웁니다.

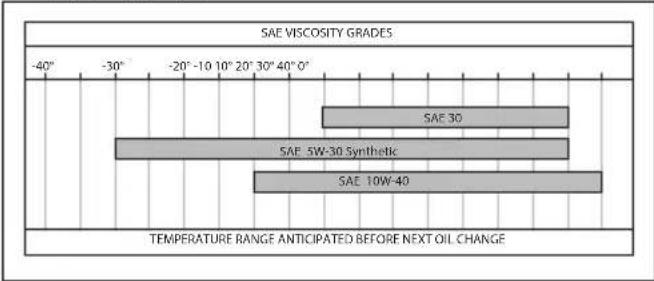

주: 추천하는 엔진 오일 유형은 기술 정보 페이지의 150를 참조하십시오.

9.계량봉을 조입니다.
10. 엔진을 시동하고 약 30분 동안 공전 속도로 작동하게 놓아듭니다.
11.엔진을 정지합니다.
12.30초간 기다린 후 오일 수위를 다시 점검합니다.

엔진 오일 교체 방법

엔진 오일의 온도가 낮으면 엔진 오일을 배출하기 전에 엔진을 시동하고 1\~2분 정도 작동하게 놓아듭니다. 이렇게 하면 엔진 오일이 데워져서 더 빠르게 배출됩니다.

경고: 엔진 오일을 배출하기 전에 1\~2분 이상 엔진을 작동하지 마십시오. 엔진 오일이 매우 뜨거워져서 화상을 입을 수 있습니다. 엔진 오일을 배출하기 전 엔진을 식합니다.

경고: 몸에 엔진 오일을 흘린 경우 비누와 물로 씻어 낱니다.

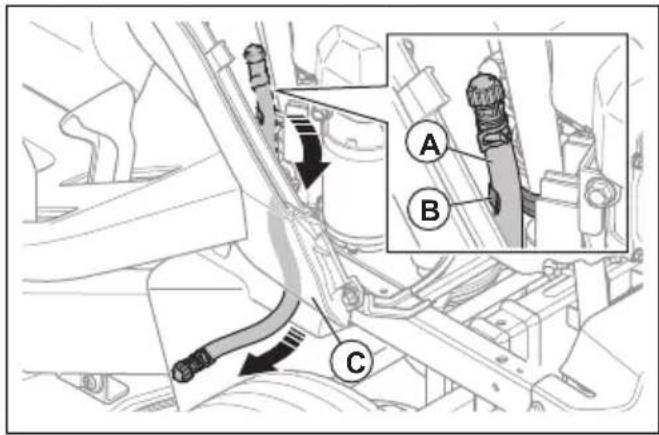

1. 홀더(B)에서 오일 배출 호스(A)를 제거하고 갑(C)을 통해 오일 배출 호스를 끼웁니다.

2.오일 배출 플러그 아래에 용기를 놓습니다.
3. 계량봉을 분리합니다.

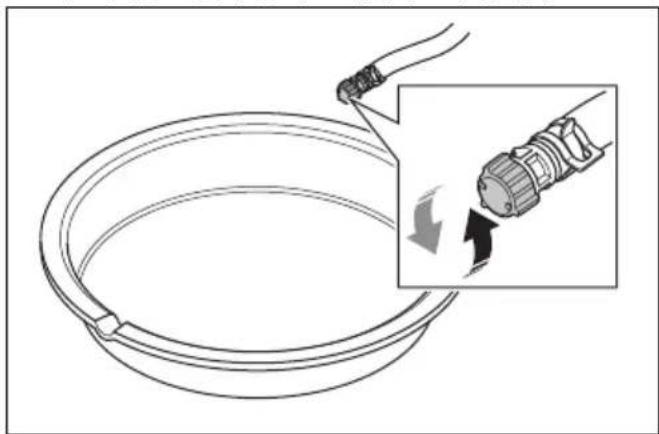

4.오일 배출 호스의 오일 배출 밸브에서 엔드 캡을 제거 하고 엔진 오일이 용기로 배출되도록 합니다.

1. 모든 오일이 배출되면 오일 배출 밸브에 엔드 캡을 장 착합니다.

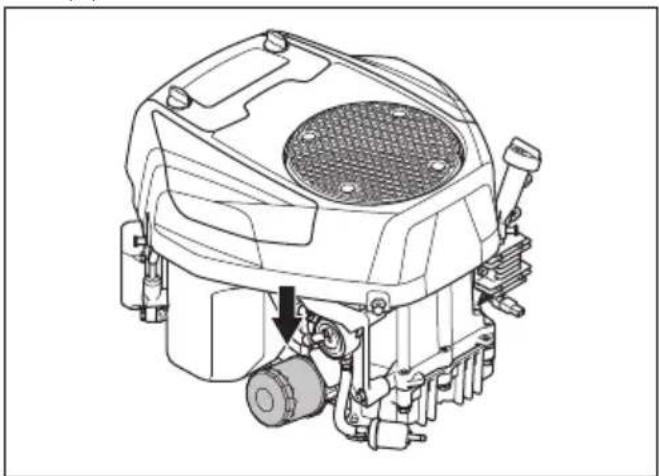

2. 엔진에 오일 여과기가 있는 경우 오일 여과기를 교체합니다. 오일 여과기 교체 방법 페이지의 139을(를) 참조하십시오.

3. 계량봉 구멍을 통해 오일을 채웁니다. 오일 탱크를 천천히 채웁니다.

주: 추천하는 엔진 오일 유형은 기술 정보 페이지의 150을(를) 참조하십시오.

8.계량봉을 장착하십시오.
9.사용한 엔진 오일을 폐기하십시오.

오일 여과기 교체 방법

경고: 보호 장갑을 사용하십시오. 몸에 엔진 오일을 흘린 경우 비누와 물로 씻어 냉니다.

주: 그림에는 한 가지 유형의 오일 여과기가 표시되어 있습니다. 제품의 오일 여과기는 다를 수 있지만 절차는 동일합니다.

1. 엔진 오일을 배출합니다. 엔진 오일 교체 방법 페이지의 138을(를) 참조하십시오.
   2.오일 여과기를 분리하려면 시계 반대 방향으로 돌립니다.

3.새 엔진 오일을 채운 새 오일 여과기의 고무 밀봉 장치를 가법게 윤활합니다.
4. 손으로 오일 여과기를 시계 방향으로 돌려 고무 씨이 제자리에 위치하도록 한 다음 반 바퀴 더 조입니다.
5.엔진에 새 엔진 오일을 채입니다. 엔진 오일 교체 방법 페이지의 138을(를) 참조하십시오.
6. 엔진을 시동한 다음 3분 동안 공전 속도로 작동하게 놓아듭니다.
7.엔진을 정지하고 오일 여과기에서 오일 누출이 없는 지 확인하십시오.

8.새 오일 여과기에 보관된 오일을 보충할 엔진 오일을 채웁니다.

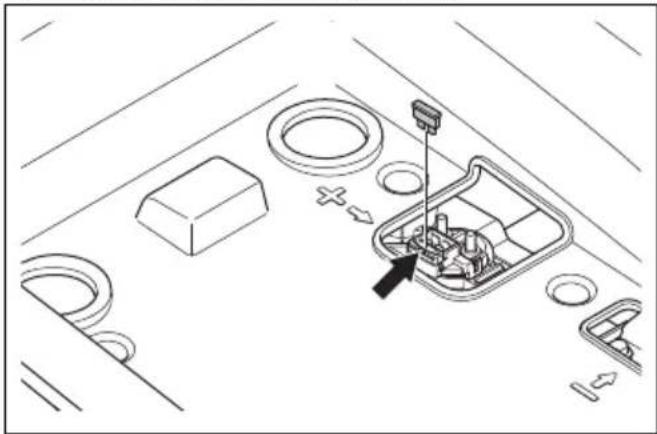

메인 퓨즈 교체 방법

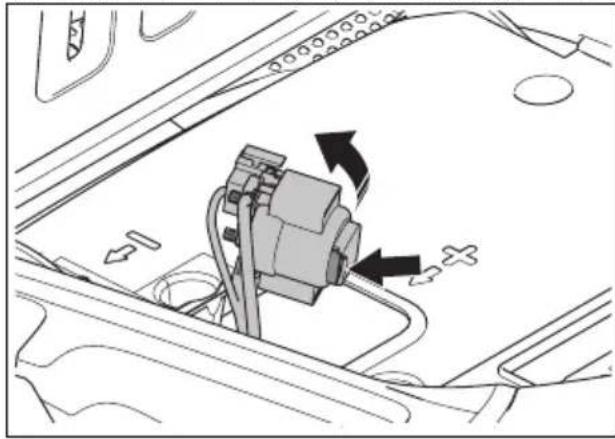

메인 퓨즈는 시트 아래의 스타트 릴레이의 퓨즈 홀더에 있습니다.

1. 시트를 앞으로 접으십시오.
2. 커넥터를 퓨즈 홀더에서 분리합니다.
   3.퓨즈 홀더에서 메인 퓨즈를 당입니다.

4.파손된 퓨즈를 동일한 유형의 새 퓨즈로 교체합니다. 기술 정보 페이지의 150을(를) 참조하십시오.

주: 예비 퓨즈 1개가 제품과 함께 제공됩니다. 예비 퓨즈의 홀더는 커넥터 하단의 시트 아래에 있습니다.

퓨즈를 교체한 후 잠시 후에 메인 퓨즈가 다시 끊어지면 단락이 있는 것입니다. 제품을 다시 작동하기 전에 단락을 수리하십시오.

배터리 충전 방법

배터리가 너무 약하여 엔진을 시동할 수 없는 경우 배터리를 충전하십시오.

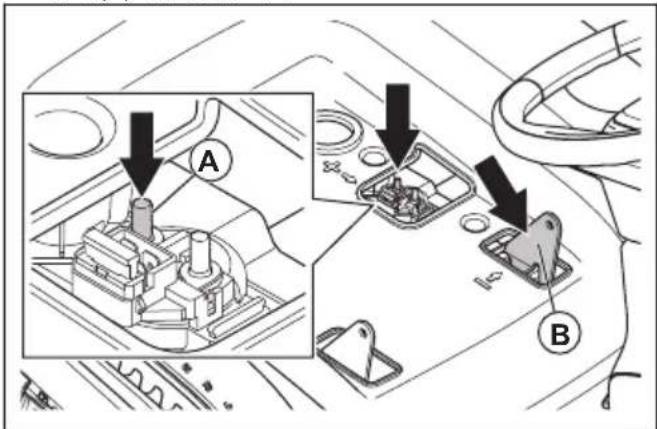

1. 양극(+) 충전 케이블을 스타터 솔레노이드의 양극(+) 단자(A)에 연결합니다.

1. 음극(-) 충전 케이블을 음극(-) 연결 지점(B)에 연결합니다.

2. 표준 배터리 충전기를 사용하십시오.

주의: 부스트 충전기 또는 시동 부스터 를 사용하지 마십시오. 그러면 제품의 전 기 시스템이 손상될 수 있습니다.

4.엔진을 시동하기 전에 항상 충전기를 분리하십시오.

엔진의 비상 시동 수행 방법

배터리가 너무 약해 엔진의 시동을 걸 수 없는 경우에는 점퍼 케이블을 사용하여 비상 시동을 걸 수 있습니다. 이 제품에는 음극 접지가 있는 12V 시스템이 있습니다. 비상 시동에 사용되는 제품에도 음극 접지를 갖춘 12V 시스템이 있어야 합니다.

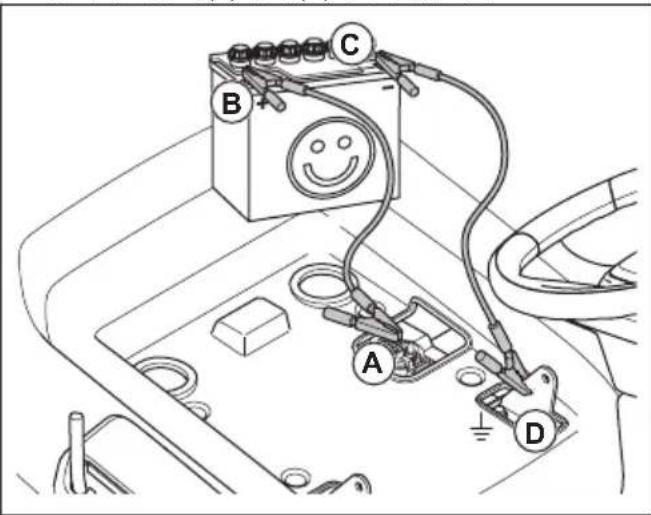

점퍼 케이블 연결 방법

경고: 배터리에서 나오는 폭발성 가스로 인한 폭발 위험이 있습니다. 충전된 배터리의 음극 단자를 약한 배터리의 음극 단자 또는 그 근처에 연결하지 마십시오.

주의: 다른 차량의 시동을 걸기 위해 제품의 배터리를 사용하지 마십시오.

1. 빨간색 배터리 케이블의 한쪽 끝을 시트 아래 스타트 릴레이의 양극(+) 단자(A)에 연결합니다.

1. 빨간색 배터리 케이블의 다른 쪽 끝을 충전된 배터리의 양극(+) 배터리 단자(B)에 연결합니다.

경고: 빨간색 배터리 케이블의 끝이 새시에 달지 않게 합니다. 그러면 단락이 발생합니다.

1. 검은색 배터리 케이블의 한쪽 끝을 충전된 배터리의 음극(-) 배터리 단자(C)에 연결합니다.

4.검은색 배터리 케이블의 다른 쪽 끝을 연료 탱크와 배 터리에서 멀리 떨어진 새시 접지(D)에 연결합니다.

점퍼 케이블 분리 방법

주: 점퍼 케이블을 연결 순서와 반대로 분리합니다.

1.새시에서 검은색 케이블을 분리합니다.
2. 완전히 충전된 배터리에서 겸은색 케이블을 분리합니다.
3.배터리2개에서빨간색케이블을 분리합니다.

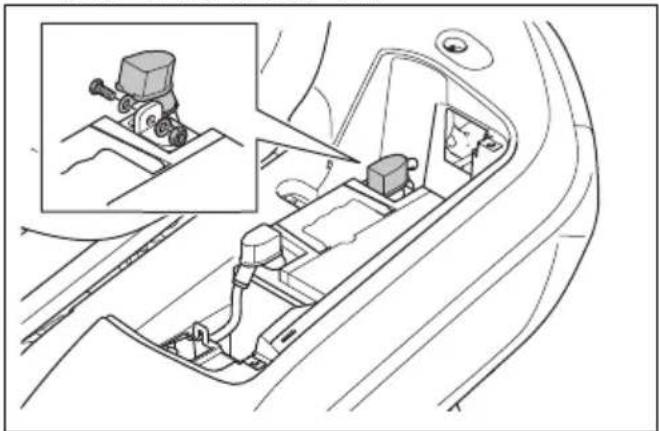

배터리 교체

경고: 감전과 화상의 위험이 있습니다. 금속 팔목 보호대 또는 기타 금속 액세서리를 사용하지 마십시오. 배터리 단자에 닿는 금속 아이템은 화상, 감전, 배터리 단락을 유발할 수 있습니다.

1. 시트를 앞으로 접으십시오.

2. 나사 4개와 보관함을 제거합니다.

1. 검은색 배터리 케이블의 단자 덮개를 제거합니다.
   4.배터리의 음극(-) 단자에서 나사, 와셔, 너트, 검은색 배터리 케이블을 분리합니다.

1. 빨간색 배터리 케이블의 단자 덮개를 제거합니다.
2. 배터리의 양극(+) 단자에서 나사, 너트, 빨간색 배터리 케이블을 분리합니다.
   7.배터리를 제품에서 조심스럽게 분리하십시오.
   8.새 배터리를 제자리에 넣습니다.
3. 빨간색 배터리 케이블을 배터리의 양극(+) 단자에 부착하고 너트와 나사를 설치합니다.
4. 빨간색 배터리 케이블에 단자 덮개를 설치합니다.
5. 검은색 배터리 케이블을 배터리의 음극(-) 단자에 부착하고 너트, 나사, 단자 덧개를 설치합니다.
   12.배터리 커버를 장착하고 스트랩을 부착합니다.
6. 보관함과 나사 4개를 장착합니다.

타이어 4개 모두에서 타이어 공기압이 올바른지 확인하십시오. 기술 정보 페이지의 150을(를) 참조하십시오.

절단 데크

절단 데크 탈거 및 장착

1. 절단 데크를 탈거하고 엔진을 정지합니다.
   2.절단 데크를 가장 낮은 위치에 놓습니다.

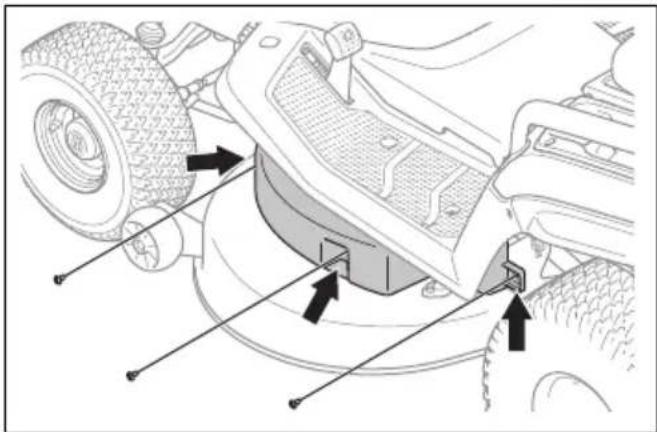

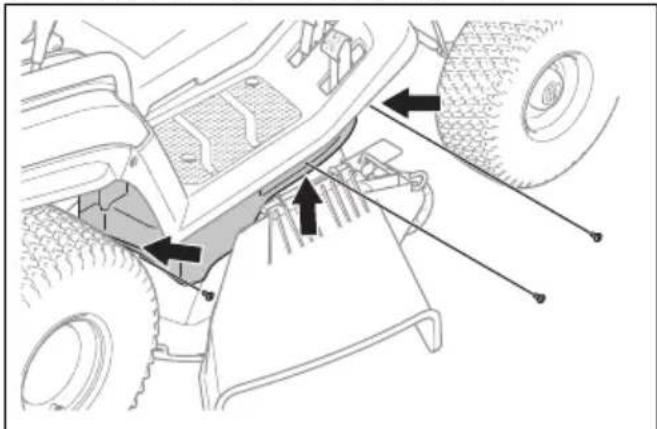

   3.나사 3개와 좌측 벨트 커버를 분리합니다.

1. 나사 3개와 우측 벨트 커버를 분리합니다.

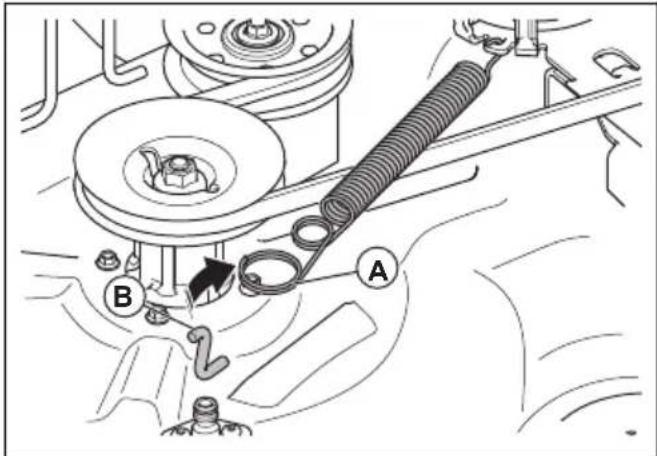

1. 스프링 홀더(B)에서 스프링(A)을 제거하여 절단 데크 벌트의 장력을 줄입니다.

6.엔진 도르래에서 절단 데크 벨트를 제거합니다.

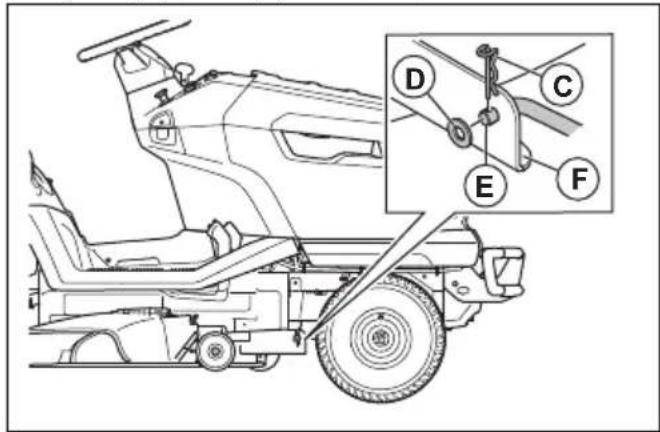

7.다음 단계를 수행하여 전방 링크를 분리합니다.

a) 클립(C)과 와셔(D)를 제거합니다.

b) 절단 데크의 브래킷(F)에서 전방 링크(E)를 분리합니다.

c) 전방 링크 홀더에 전방 링크를 넣습니다.

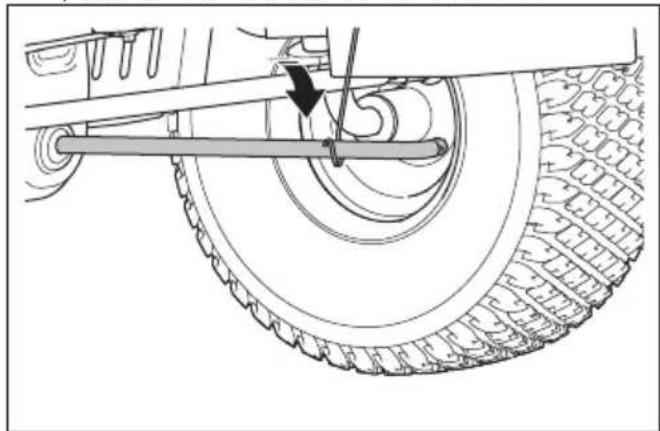

1. 다음 단계를 수행하여 후방 링크 2개를 분리합니다. 제품 좌측에 후방 링크 1개와 우측에 후방 링크 1개가 있습니다.

경고: 절단 데크는 무겁습니다. 2개의 후방 링크를 분리할 때 절단 데크 아래에 쇠지레 또는 동등한 장치를 사용하여 절단 데크의 무게를 지탱합니다.

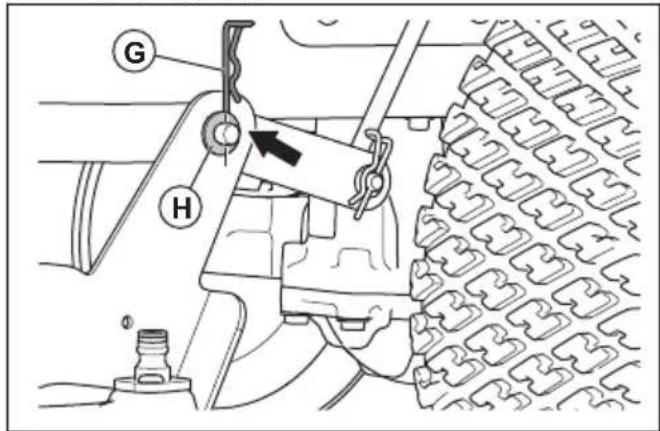

a) 좌측 후방 링크의 앞쪽 끝에서 클립(G) 및 와셔(H)를 제거합니다.

G H

b) 좌측 후방 링크에서 절단 데크를 분리합니다. c) 한 손으로 절단 높이 레버를 가장 낮은 위치로 당 겨서 고정합니다. 우측 후방 링크의 앞쪽에서 클 립 및 와셔를 제거합니다.

경고: 절단 높이 레버를 해제하지 마십시오. 절단 높이 조정을 위한 메 커니즘에는 스프링이 장착되어 있습니다. 절단 높이 레버를 당겨서 고정하지 않을 경우 스프링의 힘으로 인해 압궤 부상이 발생할 수 있습니다.

d)우측 후방 링크에서 절단 데크를 분리합니다.

e)절단 높이 레버를 조심스럽게 해제합니다.

경고: 절단 높이 조정을 위한 메커니즘에는 스프링이 장착되어 있습니다. 스프링의 힘으로 인해 압궤 부상이 발생할 수 있습니다. 신체 부위는 멀리 두십시오.

9.절단 높이 레버를 가장 높은 위치로 옮입니다.

1. 절단 데크를 제품에서 분리하십시오.

11.절단 데크를 반대 순서로 장착하십시오.

주의: 절단 데크를 설치할 때 구동 벨트가 올바르게 설치되어 있고 압축되지 않았는지 확인하십시오.

절단 데크의 평행 조정 방법

절단 데크의 좌우 조정 방법

좌우의 절단 높이가 다를 경우 절단 높이를 조절할 수 있습니다.

1. 타이어 4개 모두에서 타이어 공기압이 올바른지 확인 하십시오. 타이어 압력 페이지의 141을(를) 참조하십시오.
   2.제품을 평평한 표면에 파킹하십시오.
   3.절단데크를 가장 높은 위치에 놓습니다.
2. 절단 데크의 하단 가장자리에서 좌측과 우측 지면까지의 거리(X)를 측정하십시오. 거리는 양측이 같아야 합니다.

경고: 절단 데크의 날은 날카로워서 부 상을 유발할 수 있습니다. 보호 장갑을 사 용하십시오.

5.절단 높이 고정대의 잠금 너트를 품니다.

주: 절단 높이 고정대는 후면 훨 앞의 절단 데크 뒤쪽에 있습니다.

1. 절단 데크의 좌우 절단 높이가 같아질 때까지 절단 높이의 너트를 조절합니다.
   a) 절단 데크를 낮추려면 너트를 반시계 방향으로 들립니다.
   b) 절단 데크를 높이려면 너트를 시계 방향으로 돌립니다.
2. 거리를 다시 측정하십시오. 양측이 같아질 때까지 조정하십시오.
   8.좌우 조정이 완료되면 잠금 너트를 조입니다.
   9.풀을 깜아보고 결과를 확인하십시오. 필요하면 조정 하십시오.

절단 데크의 앞뒤 조정 방법

절단 데크의 앞뒤를 조정하기 전에 좌우로 수평이어야 합니다. 절단 데크의 좌우 조정 방법 페이지의 142을(를) 참조하십시오.

1. 타이어 4개 모두에서 타이어 공기압이 올바른지 확인 하십시오. 타이어 압력 페이지의 141을(를) 참조하십시오.
2. 제품을 평평한 표면에 파킹하십시오.
3. 절단 데크를 가장 높은 위치에 놓습니다.

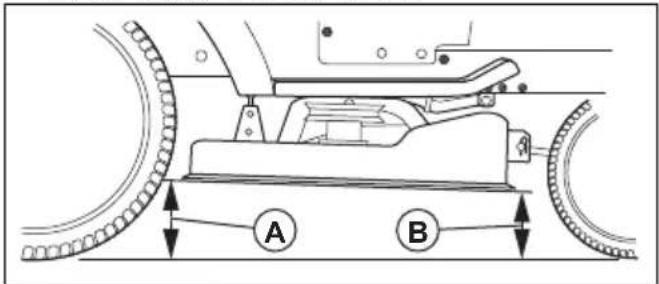

4. 절단 데크의 하단 가장자리에서 후방(A) 및 전방(B)의 지면까지의 거리를 측정합니다. 전방의 거리는 후방 보다 5\~10mm 더 낮아야 합니다.

경고: 절단 데크의 날은 날카로워서 부 상을 유발할 수 있습니다. 보호 장갑을 사 용하십시오.

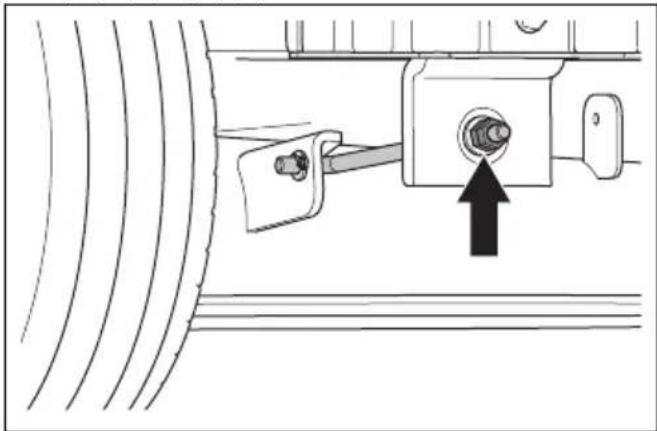

1. 전방 조정이 필요한 경우 잠금 너트를 풀고 전방 링크의 너트를 돌립니다.

주: 전방 링크는 제품 앞쪽,머플러 뒤쪽에 있습니다.

a) 절단 데크 전면을 내리려면 너트를 시계 반대 방향으로 돌립니다.
b) 절단 데크를 높이려면 너트를 시계 방향으로 돌립니다.
c) 전방 조정이 완료되면 잠금 너트를 조입니다.

날 검사 방법

주의: 날이 손상되었거나 균형이 맞지 않으면 제품이 손상될 수 있습니다. 손상된 날을 교체하십시오. Husqvarna 서비스 대리점을 통해 무딘 날을 연마하고 균형을 잡는 데 도움을 받으십시오.

1. 절단 데크를 제거합니다. 절단 데크 탈거 및 장착 페이지/141을(를) 참조하십시오.
2. 날이 손상되었는지, 그리고 날을 연마해야 하는지 확인하십시오.

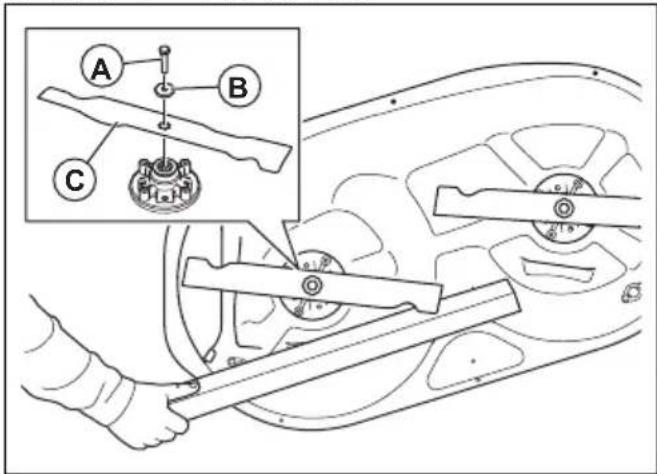

날 교체 방법

1. 절단 데크를 제거합니다. 절단 데크 탈거 및 장착 페이지/지/의 141을(를) 참조하십시오.
   2.나무 블록으로 날을 잠Gb니다.

1. 볼트(A), 와셔(B) 및 날(C)을 분리합니다.

2. 구부러진 끝이 있는 새 날이 절단 데크 방향으로 오도 록 설치합니다.

경고: 날 유형이 잘못되면 절단 데크에서 물체가 튀어나와 심각한 부상을 입을 수 있습니다. 기술 정보 페이지의 150에서 제공한 날만 사용하십시오.

1. 볼트를 58.5-69.5Nm로 조입니다.
2. 절단 데크를 설치합니다. 절단 데크 탈거 및 장착 폐이/지/의 141을(를) 참조하십시오.

절단 데크 벨트 교체 방법

1. 절단 데크를 제거합니다. 절단 데크 탈거 및 장착 페이지의 141을(를) 참조하십시오.
2. 베어링 하우징, 날 도르래 주변과 절단 데크의 상단 표면에서 먼지와 잔디를 제거합니다.

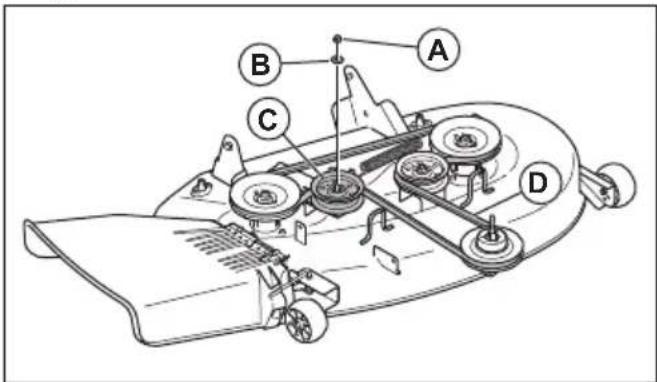

3. 너트(A), 와셔(B) 및 아이들러 도르래(C)를 분리합니다.

1. 절단 데크 벨트(D)를 절단 데크의 날 도르래에서 분리합니다.
   5.새 구동 벨트를 반대 순서로 장착합니다.

a) 모든 벨트 도르래에서 절단 데크 벨트가 올바른 위치에 있는지 확인하십시오.

주의: 절단 데크 벨트가 올바르게 설치 되어 있고, 꼬이지 않았는지 확인하십시오. 절단 데크의 벨트 라우팅 스티커를 참 조하십시오.

스'en프 방지 훨 조정 방법

스 Fantasy 방지 훨은 지면에서 절단 데크가 올바른 위치에 있도록 유지하고 대부분의 지형 조건에서 잔디 스페핑을 방지해 줍니다. 스 Fantasy 방지 훨은 절단 데크가 필요한 절단 높이에 있을 때 지면에서 약간 떨어진 경우에 올바르게 조정됩니다.

1. 제품을 평평한 표면에 파킹하십시오.
2. 전원 스위치를 OFF(O) 위치로 설정하고 전원 스위치키를 제거합니다.
3. 절단 데크를 필요한 절단 높이에 놓습니다. 절단 높이/조정하는 방법 페이지의 132을(를) 참조하십시오.
4. 너트(A), 볼트(B), 와셔(C), 스캔프 방지 훨(D) 및 부싱(E)을 제거합니다.

5.스'en프 방지 훨,부상,볼트,와서일 Net트를 구명 3개 중 하나에 장착합니다.
6. 동일한 절차로 모든 스'en프 방지 훨을 조정합니다.

고장 수리

고장 수리 일정

이 사용자 설명서에서 문제에 대한 해결책을 찾을 수 없는 경우 Husqvarna 서비스 대리점에 문의하십시오.

문제 원인 조치
시동기 모터로 엔진이 작동하지 않습니다.	파킹 브레이크가 걸리지 않습니다. 파킹 브레이크를 밝으십시오. 파킹 브레이크 작동 및 해제 방법 페이지의 131을(를) 참조하십시오.
	절단 데크가 체결됩니다. 절단 데크를 해제하십시오. 절단 데크체결 및 분리 방법 페이지의 131을 (를) 참조하십시오.
	메인 퓨즈가 끊어졌습니다. 메인 퓨즈를 교체하십시오. 메인 퓨즈교체 방법 페이지의 139을(를) 참조하십시오.
	점화 잠금장치가 파손되었습니다. Husqvarna 서비스 대리점에 문의하십시오.
	케이블과 배터리 사이 연결이 불량합니다.	배터리가 올바르게 연결되었는지 확인하십시오. 배터리 연결 방법 페이지의 127을(를) 참조하십시오.
	배터리가 너무 약합니다. 배터리를 충전하십시오. 배터리 충전 방법 페이지의 139을(를) 참조하십시오.
	시동기 모터가 손상되었습니다. Husqvarna 서비스 대리점에 문의하십시오.
시동기 모터가 엔진을 크랭킹할 때 엔진이 시동되지 않습니다.	연료 탱크에 연료가 없습니다. 연료 탱크에 연료를 주입하십시오. 연료 채우기 방법 페이지의 128을(를) 참조하십시오.
	점화 플러그가 손상되었습니다. 점화 플러그를 검사하십시오. 필요하면 점화 플러그를 교체하십시오. 점화 플러그 검사 및 교체 방법 페이지의 137을(를) 참조하십시오.
	점화 케이블이 손상되었습니다. Husqvarna 서비스 대리점에 문의하십시오.
	기화기 또는 연료선에 먼지가 있습니다.	Husqvarna 서비스 대리점에 문의하십시오.
	연료 여과기가 막혔습니다. 연료 여과기를 교체하십시오. 연료 여과기 교체 방법 페이지의 136을(를) 참조하십시오.
엔진이 부드럽게 작동하지 않습니다. 점화 플러그가 손상되었습니다. 점화 플러그를 검사하십시오. 필요하면 점화 플러그를 교체하십시오. 점화 플러그 검사 및 교체 방법 페이지의 137을(를) 참조하십시오.
제품에 진동이 있습니다. 날이 느슨합니다.	날을 조이십시오.	날 교체 방법 페이지/의 143을(를) 참조하십시오.
	날이 올바르게 설치되어 있지 않습니다.	날이 올바르게 설치되었는지 확인하십시오. 날 교체 방법 페이지/의 143을(를) 참조하십시오.
	날의 균형이 맞지 않습니다. 날에 마모와 손상이 있는지 검사하십시오. 날 검사 방법 페이지/의 143을(를) 참조하십시오.
	엔진이 느슨합니다. Husqvarna 서비스	대리점에 문의하십시오.
	벨트 도르래가 휘어졌거나 느슨합니다.	Husqvarna 서비스 대리점에 문의하십시오.
lx은 결과가 만족스럽지 않습니다. 날이	무더졌습니다. 날에 마모와 손상이 있는지 검사하십시오. 날 검사 방법 페이지/의 143을(를) 참조하십시오.
	날이 올바르게 설치되어 있지 않습니다.	날이 올바르게 설치되었는지 확인하십시오. 날 교체 방법 페이지/의 143을(를) 참조하십시오.
	잔디가 길거나 젖어 있습니다.	좋은 절단 결과를 얻는 방법 페이지/의 133을(를) 참조하십시오.
	절단 데크가 평행하지 않습니다. 절단	데크의 평행을 조정하십시오. 절단 데크의 평행 조정 방법 페이지/의 142을(를) 참조하십시오.
	절단 데크에 잔디가 막혔습니다. 절단	데크를 청소하십시오. 제품을 청소하는 방법 페이지/의 135을(를) 참조하십시오.
	절단 데크의 공기 구멍이 막혔습니다.	절단 데크를 청소하십시오. 제품을 청소하는 방법 페이지/의 135을(를) 참조하십시오.
	날 도르래 주변에 먼지가 있습니다. 절단 데크를 청소하십시오. 제품을 청소하는 방법 페이지/의 135을(를) 참조하십시오.
	타이어 공기압이 우측과 좌측에서 서로 다릅니다.	타이어 4개 모두에서 타이어 공기압이 올바른지 확인하십시오. 타이어 압력 페이지/의 141을(를) 참조하십시오.
	제품이 너무 빠른 속도로 작동됩니다.	좋은 절단 결과를 얻는 방법 페이지/의 133을(를) 참조하십시오.
	엔진 속도가 너무 낮습니다.	좋은 절단 결과를 얻는 방법 페이지/의 133을(를) 참조하십시오.
	절단 데크 벨트가 미끄러집니다. Husqvarna 서비스 대리점에 문의하십시오.
	절단 데크 벨트가 마모되었거나 손상되었습니다.	절단 데크 벨트를 교체합니다. 절단 데크 벨트 교체 방법 페이지/의 144을(를) 참조하십시오.
PTO 버튼이 맞물린 위치에 있으면 절단 데크가 시작되지 않습니다.	잔디 배출 장치에 풀받이 통 또는 기타 액세서리가 장착되어 있지 않습니다(해당하는 경우).	풀받이 통 또는 기타 액세서리를 잔디 배출 장치에 설치하십시오(해당되는 경우).

운송,보관 및 폐기

운송

• 차량 또는 트레일러에 제품을 적재할 때는 전체 폭 랼프를 사용하십시오.
• 제품이 무거워 압궤 부상을 유발할 수 있습니다. 차량 또는 트레일러에 적재하거나 내릴 때 주의하십시오.
• 제품을 들어 올리지 마십시오. 앱커 지점은 승인된 인양 지점이 아니며 제품을 트레일러에 부착하는 용도로만 사용해야 합니다.
• 제품을 운반할 때는 승인된 트레일러를 사용하십시오.
  -트레일러 또는 도로에서 제품을 운송하기 전에 현지 도로 교통 규정을 숙지하십시오.
  -트레일러에 제품을 적재하기 쉽도록 절단 데크를 가장 높은 위치에 놓으십시오.

운송을 위해 제품을 안전하게 부착하는 방법

경고: 제품을 부착하기 전에 '안전'장을 읽고 이해해야 합니다. 안전성 페이지의 121을 (를) 참조하십시오.

경고: 파킹 브레이크는 운송 중 제품을 잠 그기에 충분하지 않습니다. 제품을 적재 영역 에 단단히 부착합니다.

장비:승인된 스트랩 2개와 초크 4개

1. 제품을 적재 구역의 중앙에 놓으십시오.

주의: 커버가 부착된 운송 차량으로 운송하는 경우, 커버 아래에 제품을 놓기 전에 제품을 식히십시오.

1. 제품의 무게 중심이 운반 차량의 훨 액슬 위에 있는지 확인하십시오. 운송을 위해 트레일러를 사용하는 경우 토우바에 수직으로 가해지는 힘이 올바른지 확인하십시오.

3.파킹 브레이크를 밝으십시오.
4. 느슨한 물체를 모두 제거합니다.
5. 첫 번째 스트랩을 토우바에 부착합니다.

1. 스트랩을 뒤쪽으로 조여 제품을 적재 영역에 부착합니다.
2. 전방 액슬 주위에 두 번째 스트랩을 놓습니다.

8.스트랩을 적재 영역에 부착합니다.
9. 스트랩을 적재 영역의 앞쪽으로 조여 제품을 적재 영역에 부착합니다.

1. 초크를 후면 훨 앞쪽과 뒤쪽에 놓습니다.

시즌이 끝나면 보관 30일 이상 전에 제품을 보관할 준비를 하십시오. 연료 탱크에 연료를 30일 이상 넣어두면 ꀈ 적이는 입자로 인해 기화기가 막힐 수 있습니다.. 이는 엔진 기능에 부정적인 영향을 줍니다.

보관 중 끈적이는 입자를 방지하려면 스태빌라이저를 추가하십시오. 알킬레이트 가솔린을 사용한 경우 스태빌라이저가 필요하지 않습니다. 일반 휘발유를 사용한다면 알킬레이트 가솔린으로 바꾸지 마십시오. 이렇게 하면 민감한 고무 부품이 경화될 수 있습니다. 탱크 또는 보관 용기의 연료에 스태빌라이저를 추가하십시오. 항상 제조업체에서 지정한 혼합 비율을 사용하십시오. 스태빌라이저를 추가하고 기화기로 흘러 들어갈 때까지 최소 10분 이상 엔진을 작동하십시오.

경고: 탱크에 연료가 있는 상태에서 제품을 실내 또는 통기가 좋지 않은 장소에 두지 마십시오. 연료 증기가 화염이나 불꽃 또는 보일러, 온수 탱크, 의류 건조기 같은 점화용 불씨 근처에 있으면 화재의 위험이 있습니다.

경고: 화재의 위험을 줄이기 위해 제품에서 풀, 낙엽, 기타 인화성 물질을 제거하십시오. 제품을 보관하기 전에 식히십시오.

• 제품을 청소하려면 제품을 청소하는 방법 페이지의 135을 참조하십시오. 부식을 방지하기 위해 페인트가 손상된 부분을 수리하십시오.
• 제품에서 마모 또는 손상된 부분을 점검하고 느슨한 나사와 너트를 조이십시오.
  -배터리를 분리하십시오.보관 시에는 배터리를 닭고 충전하여 서늘한 곳에 보관하십시오.
  -엔진 오일을 교환하고 폐오일을 버리십시오.
  -연료 탱크를 비우십시오. 엔진을 시동하고 기화기에 연료가 남아 있지 않을 때까지 작동하십시오.

주의: 스태빌라이저를 추가한 경우 연료 탱크와 기화기를 비우지 마십시오.

-연료 차단 밸브를 닫습니다.
•점화 플러그를 분리하고 엔진 오일을 테이블스폰으로 한 스폰 정도 실린더에 넣으십시오.엔진 측을 수동으

로 돌려서 오일을 공급해 준 다음, 폴러그를 다시 장 착합니다.

-모든그리스주입구,조인트,액슬을윤활하십시오.
- 제품을 깨끗하고 건조한 장소에 보관하고 덮어서 더 안전하게 보호하십시오.
- 보관 또는 운송 중 제품을 보호하기 위한 덮개는 대리점에서 구매할 수 있습니다.

폐기

• 화학물질은 위험할 수 있으므로 지면에 폐기해서는 안 됩니다. 사용한 화학물질은 항상 서비스 센터 또는 해당 폐기 장소에서 폐기하십시오.
• 제품이 마모된 경우 대리점이나 해당 재활용 장소로 보내십시오.
  -오일,오일 필터,연료 및 배터리는 환경에 부정적인 영향을 미칠 수 있습니다.현지 재활용 요구 사항 및 관련 규정을 준수하십시오.
  -배터리를 생활 폐기물로 폐기하지 마십시오.
  -배터리를 Husqvarna 서비스 대리점으로 보내거나 사용한 배터리 폐기 장소에 폐기하십시오.

기술 정보
기술 정보

	TS 216Tm TS 218	T TS 220TD
치수
절단 데크 제외 너비, mm 933 971 971
슈트 업과 절단 데크 포함 너비, mm 1154 1154 1154
슈트 다운과 절단 데크 포함 너비, mm 1375 1375 1375
높이(mm) 1124 1124 1124
길이(mm) 1921 2029 2029
절단 데크 및 빈 탱크 포함 중량, kg 226 234 236
휠 베이스, mm 1250 1250 1250
트랙 폭, 전방, mm 756 756 756
트랙 폭, 후방, mm 717 717 717
타이어 공기압, 전방, kPa/bar/PSI 150/1.5/21.8 150/1.5/21	8 150/1.5/21.8
타이어 공기압, 후방, kPa/bar/PSI 100/1.0/14.5 100/1.0/14	5 100/1.0/14.5
앞 타이어 15×6-6 15×6-6 15×6-6
뒤 타이어 18×8.5-8 20×10-8 20×10-8
최대 기울기, 도	10	10	10
최대 견인 장비 중량, 10° 기울기, kg	110 110 110
토우바에 허용되는 최대 수직 하중, N/kg	520/52	520/52	520/52
토우바에 허용되는 최대 수평 하중, N/kg	600/60	600/60	600/60
엔진
브랜드/모델	Husqvarna / HV 635E	Husqvarna / HV 708AE	Husqvarna / HV 764AE
공칭 엔진 출력, kW ^19	12.5	14.4	15.9
배기량, cm ^3	635 708 764
최대 엔진 속도 , rpm	3100 ± 50	3100 ± 100	3100 ± 100
최대 전진 속도, km/h	9	10	10
최대 후진 속도, km/h	5	6	6
연료, 무연, 최대 에탄올/최소 옥탄가	E10/92 E10/92	E10/92
연료 탱크 용량, 리터	13	13	13
오일 ^20	Husqvarna SAE 30, Husqvarna SAE 5W-30 합성, Husqvarna SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 합성, Husqvarna SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 합성, Husqvarna SAE 10W-40
오일 필터 포함 오일양, 리터 1.7 2.4 2.4
오일 필터 제외 오일양, 리터 1.6 2.3 2.3
모터 시동 전동 시동, 12V 전동 시동, 12V 전동 시동, 12V
트랜스미션
브랜드/모델 Tuff Torq /	K46EN	Tuff Torq / K46EN	Tuff Torq / K46EP
오일 용량, 리터 2.2 2.2 2.2
전기 시스템
유형 12V, 음극 접지 12V, 음극 접지 12V, 음극 접지
배터리 12V, 24Ah 12V, 24Ah 12V, 24Ah
메인 푸즈, A 20 20 20
점화 플러그 HQT-7/HQT-12 HQT-7/HQT-12 HQT-7/HQT-12
전극 간격, mm/인치 0.6–0.8/0.024–	0.032	0.6–0.8/0.024–0.032	0.6–0.8/0.024–0.032
램프 유형 12V, 10.19W 12V, 10.19W 12V, 10.19W
절단 데크
절단 너비, mm 1080 1080 1080
절단 높이, 10 위치, mm	25–105	25–105	25–105
날
날 길이, mm 554 554 554
품목 번호 531 14 83-03 531 14 83-03 531 14 83-03
품목 번호, 멀칭 키트(액세서리) ^21	546 51 52-01	546 51 52-01	546 51 52-01
품목 번호, 멀칭 날(액세서리) ^22	531 14 82-99	531 14 82-99	531 14 82-99
품목 번호, 측면 수거 키트(액세서리) ^23	547 28 93-01	547 28 93-01	547 28 93-01
품목 번호, 수집 날(액세서리) ^24	531 14 83-01	531 14 83-01	531 14 83-01

제어 지점
절단 높이가 위치 1에 있는 평행 절단 데크 5~10mm/0.197	~0.394인치
위치 1의 절단 높이 제어 25 ± 2 mm/0.98 ± 0.079 인치

서비스

제품이 안전하게 기능하고 사용량이 많은 시즌에 최적의 성능을 발휘하도록 공인 서비스 센터에서 매년 점검을 수행하십시오. 서비스 또는 제품의 전체 보수를 수행하기에 가장 적절한 시기는 사용량이 적은 시즌입니다.

예비부품을 주문할 경우 구매 연도, 모델, 유형, 일련 번호에 관한 정보를 제공해 주십시오.

항상 정격 예비 부품을 사용하십시오.

ÍNDICE
