Maintenance

Introduction

引言	234	故障排除	260
安全性	238	运输、存放和废弃处理	262
安装	243	技术参数	265
操作	245	保养维修	267
维护	249

引言
出货前检查和产品编号

注意：本产品已进行出货前检查。确保您从经销商处收到了出货前检验报告单的签署副本。

Husqvarna 保养经销商联系信息:
本操作手册是具有以下产品编号/序列号的产品的一部分:
/
引擎:
变速箱:

产品说明

这是一台园艺草坪车，其刀盘安装在前后轴之间。它配有一台使用汽油的四冲程引擎。

预期用途

本产品仅用于在私人花园中以及坡度不超过 10^ 的私人花园斜坡上割草。它不可用于公园、运动场、农业或林业作业。安装可选附件后，本产品还可用于其他任务。仅将本产品与制造商批准的附件配套使用。欲了解更多信息，请与 Husqvarna 保养经销商联系。

以其他方式使用产品属于不当使用。这将使您的保修失效，而制造商会拒绝承担对第三方用户造成损害的责任。请参考有关割草机操作的当地指令。

为您的产品投保

确保您的新产品有保险。如果不确定是否有保险，请联系您的保险公司。我们建议为产品全面投保，包括第三方、火灾、损坏、失窃和责任保险。

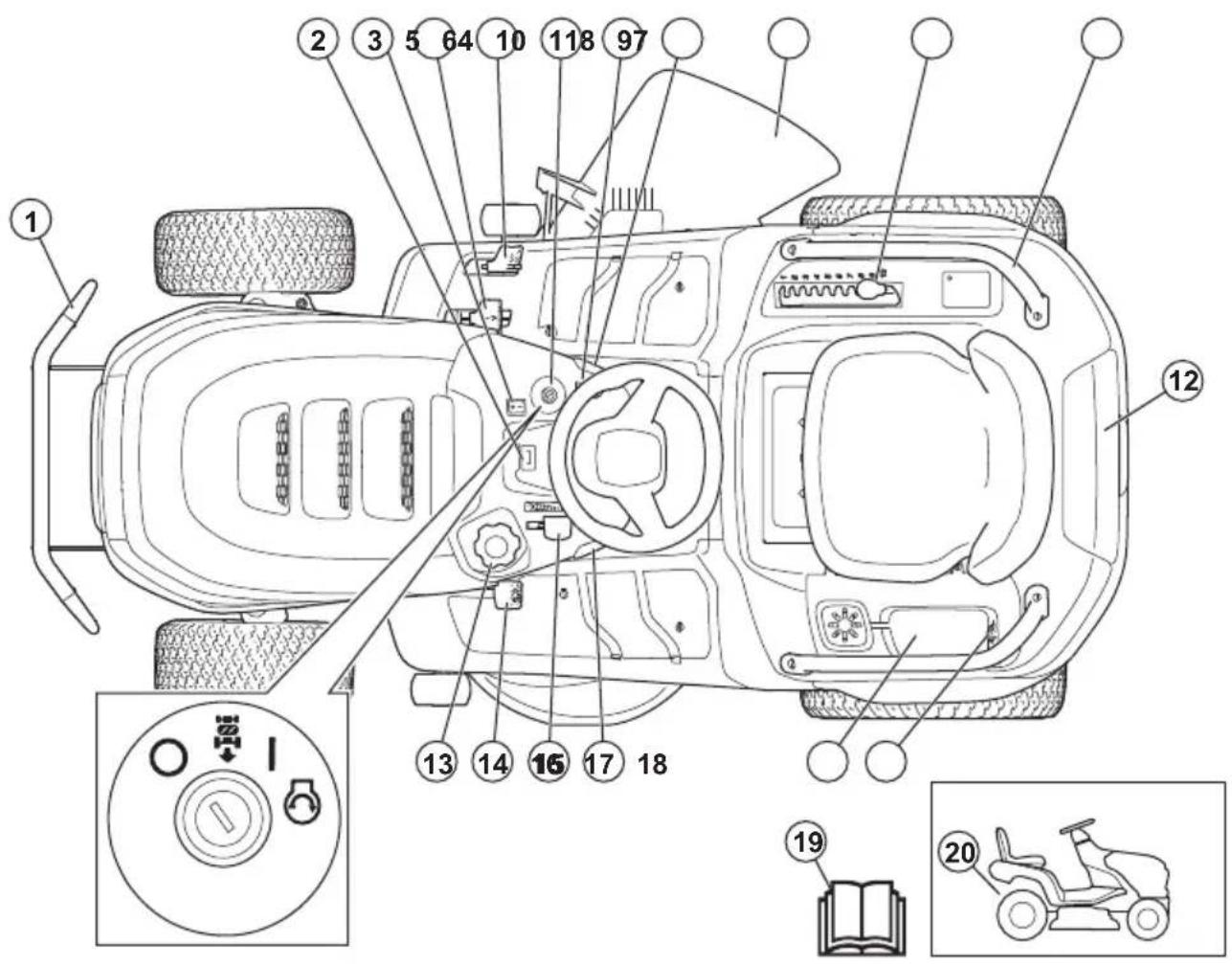

1. 前保险杠（TS 216Tm 的附件）
2. 计时表
3. 灯开关
   4.前进踏板
   5.后退踏板
4. 点火锁
5. PTO 按钮
6. 驻车制动锁
7. 导向板
8. 修剪高度控制杆
9. 手柄 (TS 216Tm、TS 218T 的附件)
10. 工具箱
11. 燃油箱盖
12. 驻车制动踏板
13. 油门/风门控件：TS 216Tm，油门控件：TS 218T、TS 220TD
14. 巡航控制（仅限 TS 220TD）
15. 存储箱和电池盖
16. 电源插座，12 V
17. 操作手册
18. 控制杆，用于接合或分离驱动装置

Husqvarna Connect

Husqvarna Connect 应用程序中具有说明书及关于产品的更多信息。Husqvarna Connect 是一款可在移动设备上免费使用的应用程序。请参阅开始使用 Husqvarna Connect 在第 245 页上。

操作员在场控制器 (OPC)

当操作员从座椅上起身时，OPC 将接合。如果未应用驻车制动器，则引擎会停止。如果刀片已接合，则刀片会停止。请参阅 操作条件 在第 240 页上。

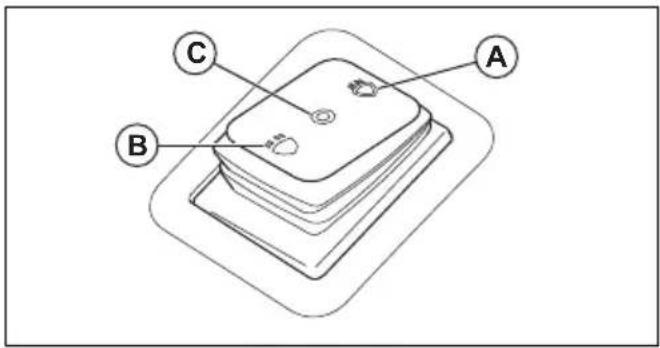

前照灯

该产品具有工作灯和远光灯。将灯开关推至远光灯位置(A)或工作灯位置(B)。将灯开关推至位置(C)，可使前照灯熄灭。

A B C

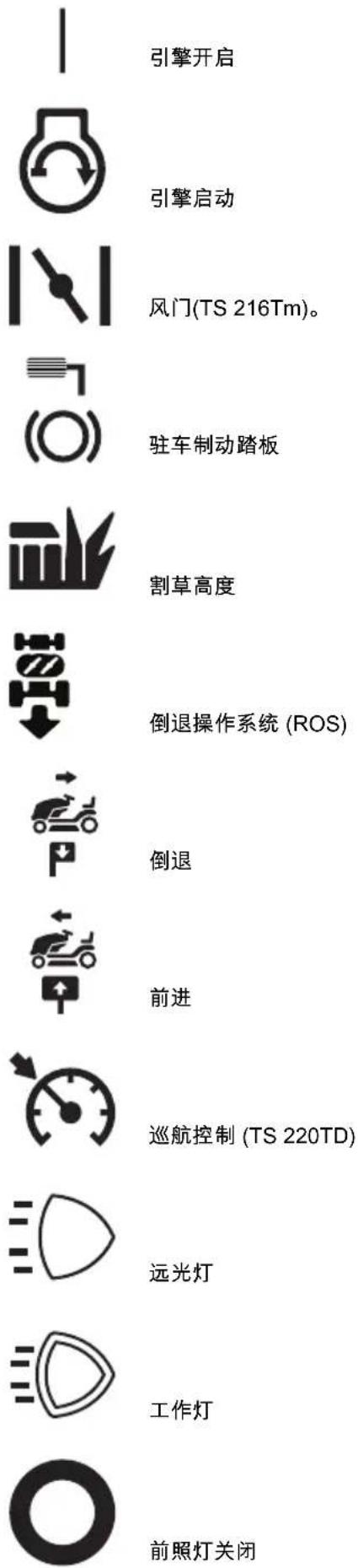

本产品上的符号

警告：本产品可能会带来危险，会对操作员或其他人员造成严重伤害或死亡。请多加小心，并正确地使用本产品。

请认真阅读本操作手册，确保在充分理解各项说明之后再使用本产品。

快速

慢速

接合驱动系统。

分离驱动系统。

引擎关闭

引擎开启 引擎启动 风门(TS 216Tm)。 驻车制动踏板 割草高度 倒退操作系统 (ROS) 倒退 前进 巡航控制 (TS 220TD) 远光灯 工作灯 前照灯关闭

燃油

最高乙醇浓度为 10%

引擎油

请使用听觉保护装备。

刀片分离。

刀片接合。

使身体部位远离旋转部件。

使身体部位远离旋转刀片。

注意抛出物和反弹物。

请勿横穿斜坡修剪草坪。不要在坡度超过 10^ 的地面上割草。

倾翻危险

在产品倒行之前及到行过程中，请向后观察。

切勿在本产品或设备上载客。

让旁观者远离作业区域。

严禁踩踏

在对本产品进行维护之前，请先断开火花塞帽。

牵引杆上允许施加的最大垂直负载详见技术参数在第265页上和标签。

牵引杆上允许施加的最大水平负载详见技术参数在第 265 页上和标签。

对环境的噪音排放的标签符合欧盟指令、英国指令和新南威尔士州法规“2017年环境行动（噪音控制）保护法规”的要求。本产品的保证声功率级在技术参数在第265页上中和标签上均有注明。

扫描码

应用和松开驻车制动。

在操作产品之前，确保已安装防护罩。请勿在未安装防护罩的情况下操作产品。

使用侧面集草系统时，确保已连接草屑收集器。使用侧面集草系统时，请勿在未连接草屑收集器的情况下操作产品。

注意：有关本产品上的其他符号/标识，请参阅市场特定的法律要求。

本产品上的标签

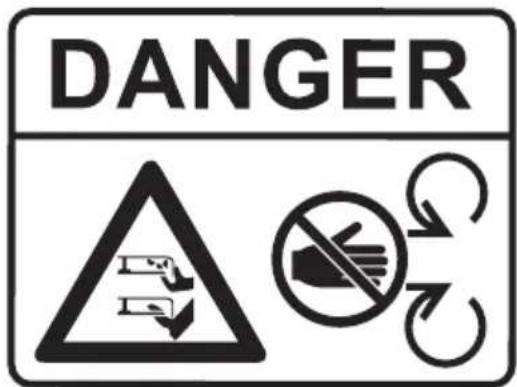

DANGER

危险 - 手脚切勿靠近。

计时表

计时表显示引擎运行的小时数。有关计时表的位置，请参阅产品概览在第235页上。

产品损坏

对于因下列情况造成的产品损坏，我们概不负责：

• 未正确修理产品。
• 使用非原装零部件或者未获原厂批准的零部件修理产品。
• 产品加装了非原装的或者未获原厂批准的附件。
• 未在授权的保养厂修理产品，或者未由授权的机构修理产品。

安全性

安全定义

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

一般安全须知

警告：本产品可能会切断手脚并抛出物体。如果未遵守安全须知，可能会导致严重伤害或死亡。

警告：切勿在切割设备损坏的情况下继续使用本产品。损坏的切割设备可能会抛出物

体并造成严重伤害或死亡。请立即更换损坏的刀片。

警告：本产品在操作期间会产生电磁场。电磁场在某些情况下会干扰有源或无源医疗植入体。为了减少严重或致命性伤害风险，我们建议使用医疗植入体的人员在操作本产品之前事先咨询其医生及医疗植入体制造商。

警告：请在使用本产品前阅读下面的警告说明。

• 只能让有责任心、受过正确培训、了解使用说明且身体健康的操作员操作产品。
• 除非确实有必要，否则不要反向操作。在倒行之前和倒行期间，务必注意下方和身后的情况。注意大型和小型障碍物
• 请务必多加小心，并运用常识来判断。在任何超出您能力范围的情况下，请不要使用。如果您在阅读操作手册之后对于操作流程依然不确定，应在咨询专家之后再继续操作。

• 在启动产品之前，请认真阅读、理解和遵循操作手册以及产品说明。

• 了解如何安全使用本产品及其控制装置，并了解如何快速停止本产品。

• 学会识别安全标识。
• 保持本产品清洁，确保您能清楚地读取标记和标签。
• 在操作及存放产品之前，请清洁产品上溢出的燃油或机油。
  · 切记，操作员将对涉及他人或其财产的事故负责。
• 请勿使手脚靠近旋转部件。
• 请勿将手脚伸至产品下方。
  · 始终远离排料口。
• 确保排出的物料不会击中他人或动物。
• 确保排出的物料不会击中墙壁或其他坚硬表面。排出的物料可能会弹回。
  · 在沙石路面上操作产品时，请务必停止刀片。
• 如果集草袋、排草槽或其他安全装置缺失或有缺陷，请勿操作刀盘。
• 不割草时，务必使刀片脱开。
• 确保草或其他多余材料不会接触到引擎的高温尾气或高温部件。
• 请勿使用刀盘来修剪树叶或其他可能导致堆积的多余材料。

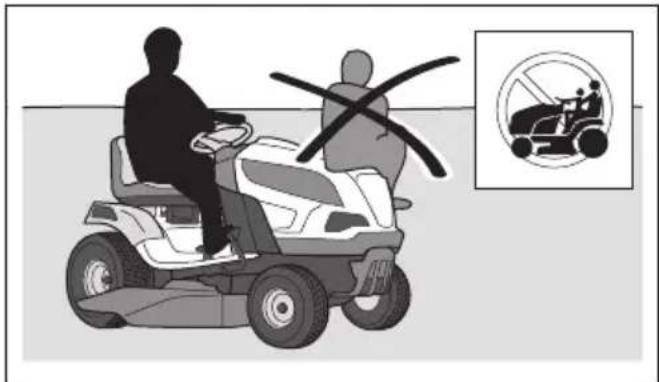

• 请勿载客。本产品只能单人使用。

• 引擎运转期间，切勿使产品处于无人看管状态。在使产品处于无人看管状态之前，务必先停止刀片、应用驻车制动、停止引擎并拔下点火钥匙。
• 只能在日光或灯光明亮的条件下使用本产品。本产品应与地面上的孔洞或其他不规则物体保持安全距离。注意其他可能存在的风险。
• 切勿在雾天、雨天、潮湿、强风、严寒、雷电等恶劣天气下使用本产品。
• 找出并标记石头和其他固定物体以防止碰撞。

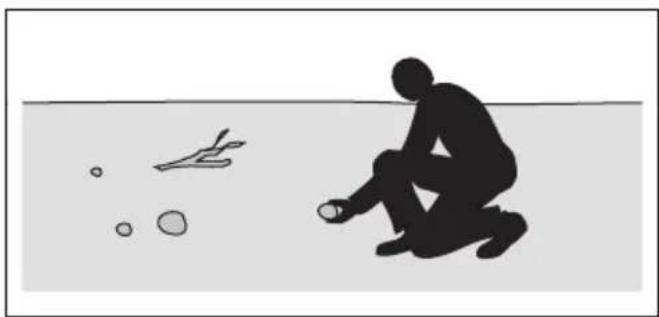

• 清理相关区域中可能会卡在刀片中并被抛出的石头、玩具、电线等物体。

• 切勿让儿童或其他未获准操作本产品的人员使用或保养本产品。当地法律可能会限制使用者的年龄。
• 在启动引擎、接合驱动装置或开始移动本产品时，确保产品附近没有其他人。如果有其他人进入工作区域，请停止使用产品。
  · 在路边修剪或横穿道路时，请注意交通。
• 如果感到疲倦、服用了酒精、毒品、药物或任何可能对视力、警惕性、协调能力或判断力有负面影响的东西，切勿使用本产品。

• 在拖车或卡车上装卸本产品时要小心。

• 始终将本产品停放在平坦表面上并停止引擎。

• 在清洁或维护产品之前，请停止引擎，并确保所有部件均已停止运转。
• 在拆下集草袋或清除排草槽中的堵塞物之前，请停止引擎，并确保所有部件均已停止运转。
  · 在将产品存放之前，让产品冷却下来。

儿童安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 如果您 没有对本产品附近的儿童保持警惕，则可能会发生严重事故。儿童会被本产品和修剪过程所吸引。儿童很可能不会呆在您刚才看到他们的地方。
• 请让儿童远离要修剪的区域。确保由操作员以外的成人负责照看儿童。
• 如果儿童进入作业区域，请留意并停止本产品。在拐角、灌木丛、树林或其他妨碍清晰视野的物体附近要非常小心。
• 在您向后移动本产品之前和期间，请注意您后方和下方以确保本产品附近没有儿童。
• 切勿让儿童一起乘坐。他们会跌落并严重受伤，或者妨碍本产品的安全操作。
• 切勿让儿童操作本产品。
• 切勿让儿童乘坐，即使刀片已关闭。他们会跌落并严重受伤，或者妨碍本产品的安全操作。曾经乘坐过本产品的儿童可能会因为想再次乘坐而突然闯入作业区域，这有可能会造成儿童被本产品碾压或倒车压过。

操作安全须知

警告：操作过程中或操作后不久请勿触摸引擎或排气系统。引擎和排气系统会在工作过程中变得温度极高。存在烫伤、着火和损坏财产或邻近区域的风险。操作本产品时，请远离灌木丛和其他物体。

警告：请在使用本产品前阅读下面的警告说明。

• 除非确实需要，否则在本产品倒行时切勿割草。在倒行之前和倒行期间，务必注意下方和身后的情况。注意大型和小型障碍物。
• 转弯前降低速度。
• 在横穿没有修剪的区域时，停止操作刀片。

小心：请在使用本产品前阅读下面的警告说明。

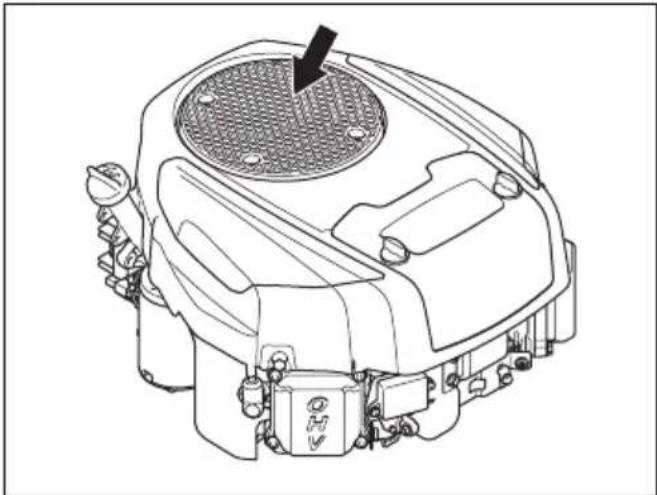

• 在操作本产品之前，先清除引擎冷空气吸入口中的草和污垢。如果冷空气吸入口被堵塞，则会有引擎损坏的风险。
• 小心地在石头和其他较大物体周围移动，确保刀片不会撞到物体。
• 切勿穿过物体操作本产品。如果操作本产品穿过或切入物体，请停车检查产品和刀盘。如有必要，请在重新启动之前进行修理。
• 仅在平整和笔直的路面上向前行驶时使用巡航控制功能。(TS 220TD)

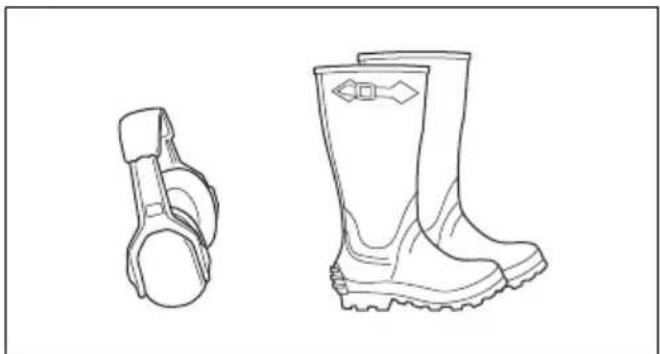

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

• 使用产品时，请使用获得批准的个人防护装备。个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。
• 请使用获得批准的听觉保护装备。长期接触噪音会导致永久性听力损伤。
• 穿上结实耐磨防滑靴或防滑鞋。建议穿着钢头鞋。请勿穿露趾鞋或赤脚。

• 必要时戴上防护手套，例如在安装、检查或清洁切割设备时。
• 不要穿宽松衣物、戴珠宝或其他首饰，否则容易卷入运动部件中。
• 将急救设备和灭火器放在附近。

产品上的安全装置

警告：请在使用本产品前阅读下面的警告说明。

• 请勿使用安全装置受损或无法正常工作的产品。定期检查安全装置。如果安全装置已损坏，请联系您的Husqvarna保养经销商。
• 不要改装安全装置。如果防护板、防护罩、安全开关或其他防护装备未安装或损坏，则不得使用本产品。

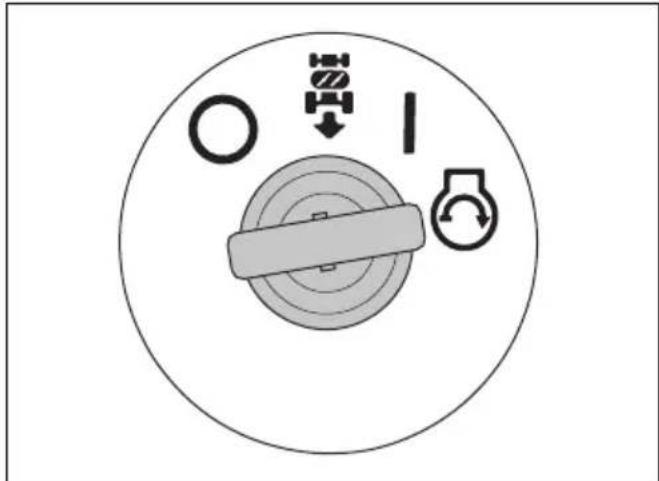

检查点火锁

• 启动并停止引擎，以检查点火锁。请参阅启动引擎(TS 218T, TS 220TD)在第246页上或启动引擎(TS 216Tm)在第246页上和停止产品在第249页上。
• 确保引擎在点火钥匙转到启动位置时启动。

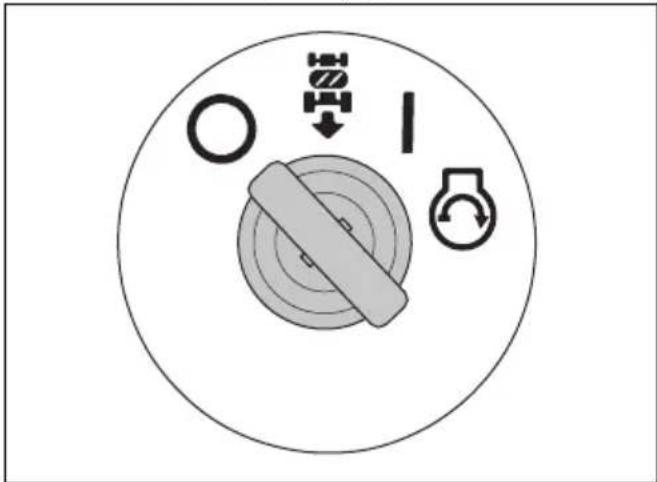

- 确保引擎在点火钥匙转至停止位置 (O) 时立即停止。

检查倒退操作系统 (ROS)

如果倒退操作系统 (ROS) 不能正常工作，请联系 Husqvarna 保养经销商。

1. 启动产品。请参阅 启动引擎(TS 218T, TS 220TD)在第246页上或启动引擎(TS 216Tm)在第246页上。
2. 接合刀盘。请参阅 接合和分离刀盘 在第 248 页上。

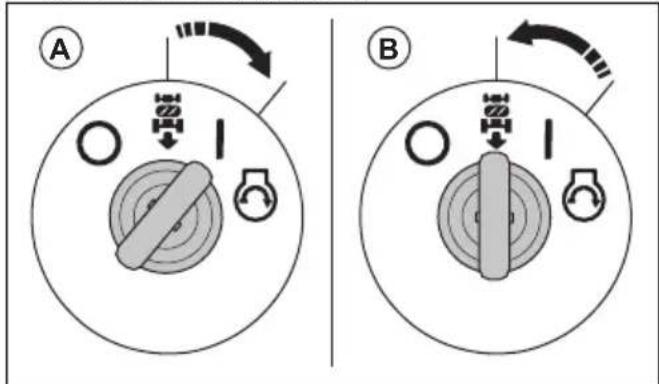

3. 将点火钥匙置于打开位置 (A)，踩下后退踏板。踩下后退踏板时，引擎必须停止。

A B

1. 启动产品并再次接合刀盘。
2. 将点火开关转至 ROS 开启位置 (B)。
3. 将点火钥匙置于 ROS 开启位置，踩下后退踏板。踩下后退踏板时，引擎不得停止。

操作条件

必须满足以下条件才能启动引擎：

• 应用驻车制动。
• 刀片的驱动装置已分离。
• 前进踏板和后退踏板均处于空档位置。

引擎必须在以下这些情况下停止：

- 驻车制动未应用，且操作员从座椅上起身。

• 刀盘接合，且操作员从座椅上起身。
• 刀盘接合，已踩下后退踏板，而 ROS 分离。

在以下情况中，刀片的驱动装置必须停止：

• 操作员从座椅上起来。
• 已按下 PTO 按钮。

尝试在不具备上述条件之一的情况下启动引擎。更改操作条件，然后重试。每日执行该检查。

检查前进踏板和后退踏板

1. 启动产品。请参阅 启动引擎 (TS 218T, TS 220TD) 在第 246 页上或启动引擎 (TS 216Tm) 在第 246 页上。
2. 确保前进踏板和后退踏板没有被阻挡，可以自由操作。
3. 缓慢地踩下前进踏板以向前移动。
4. 松开前进踏板以制动。松开前进踏板时，确保制动器接合。

注意：本产品带有一个自动制动器，当您松开踏板时，该制动器会接合。

1. 对后退踏板执行相同的步骤。
2. 确保踏板在空档位置时产品不会移动。

驻车制动

警告：如果驻车制动不工作，产品会开始移动并造成伤害或损坏。确保定期检查和调整驻车制动。

请参阅检查驻车制动在第 252 页上。

消音器

消音器用于最大程度降低噪音，并将引擎的排烟导离操作人员。

如果消音器缺失或损坏，请勿使用本产品。损坏的消音器会增加噪音水平以及火灾风险。

警告：消音器在使用期间和之后以及当引擎以怠速运转时会变得很烫。务必当心附近的易燃材料和/或烟雾，以防引起火灾。

检查消音器

- 定期检查消音器，确保其安装正确且无损坏。

防护罩

防护罩丢失或损坏会增加运动部件和热表面导致伤害的风险。操作本产品之前，请先检查防护罩。确保防护罩已正确安装，没有裂缝或其他损坏。更换损坏的保护罩。

在斜坡上修剪草坪

警告：请在使用本产品前阅读下面的警告说明。

• 在斜坡上修剪草坪会增加您无法控制本产品及其倾翻的风险，这可能会导致伤害或死亡。在所有斜坡上修剪草坪时必须小心。如果您无法倒车上坡，或者如果您觉得不安全，则不要进行修剪。
• 清除石头、树枝和其他障碍物。
• 沿着斜坡向上和向下修剪，而不是侧向修剪。
• 不要在坡度超过 10^ 的地面上操作产品。

• 请勿在斜坡上启动或停止。
• 在斜坡上平稳缓慢地移动。
• 不要突然改变速度或方向。
• 请勿过度转向。下坡时应慢慢地逐渐转向。低速移动。小心转动车轮。
• 注意不要越过垄沟、孔洞和凸起处。本产品在不平坦地面上倾翻的风险更高。茂盛的草会隐藏障碍物。
• 不要修剪边缘、沟渠或河岸附近的草坪。如果车轮越过陡坡或沟渠的边缘，或者如果边缘塌陷，本产品可能会突然倾翻。如果本产品落入水中，则存在溺水风险。

• 下坡时，使产品保持正常行驶。请勿滑行下坡。
• 请勿在牵引、转向或稳定性不良的情况下操作产品。即使车轮停止转动，轮胎也可能会失去抓地力。
• 请勿修剪湿草。湿草很滑，轮胎会失去抓地力，从而导致本产品打滑。
• 不要将脚放在地上以试图让产品更稳定。
• 如果安装了会降低产品稳定性的附件或其他物体，请小心移动。
• 请遵循制造商关于车轮承重或车身配重的建议。

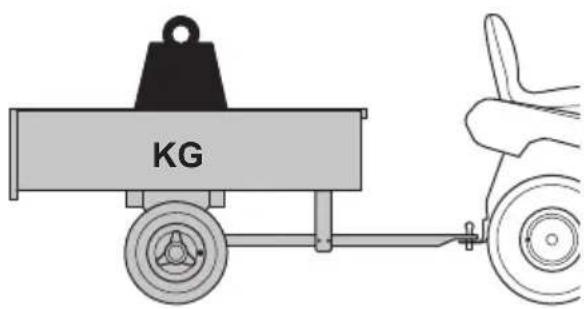

牵引安全性

• 只能使用经 Husqvarna 认证的牵引设备。
• 使用牵引杆连接牵引设备。
• 请勿使牵引重量超过牵引设备最大允许重量。请参阅技术参数在第265页上。

KG

• 牵引设备时，确保产品附近没有其他人。
• 在斜坡或崎岖地面上牵引设备时要小心。
• 牵引设备时，请低速操作本产品。

燃油安全须知

警告：请小心处理燃油。燃油非常易燃，并且会造成伤害和财产损坏。

警告：请在使用本产品前阅读下面的警告说明。

• 熄灭所有香烟、雪茄、烟斗及其他火源。
• 请勿在室内或密闭空间中加注燃油箱。
• 汽油及其雾气有毒且十分易燃。请小心处理汽油以防止造成伤害或引起火灾。
• 请勿在引擎正在运转或很热时取下燃油箱盖或加注燃油箱。
  · 加油前先让引擎冷却下来。
• 加油时请勿吸烟。
• 请勿在燃油或引擎附近放置高温物体。
• 请勿在火花或明火附近加油。
• 如果燃油系统存在泄漏，则在泄漏修复之前不要启动引擎。
• 加油时不要超过建议的燃油油位。如果燃油箱加注过满，则引擎和太阳的热量会使燃油膨胀并溢出。
• 请勿将油加得过满。如果燃油溅到本产品上，在启动引擎之前，请先清理干净溅上的燃油并等它变干。如果溅到衣物上，请立即更换衣物。
• 仅在经批准的容器中存放燃油。
• 存放本产品和燃油时，应避免燃油泄漏或烟雾致损的风险。
• 在室外远离明火的位置处，将燃油排放到经批准的容器中。

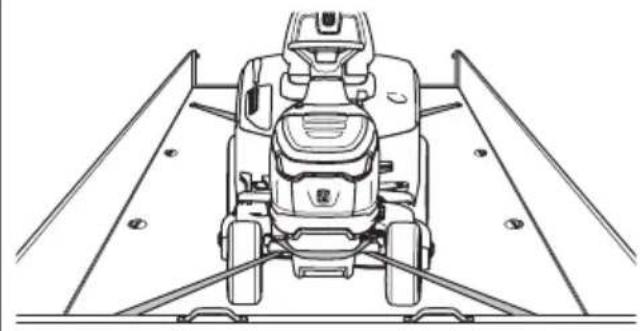

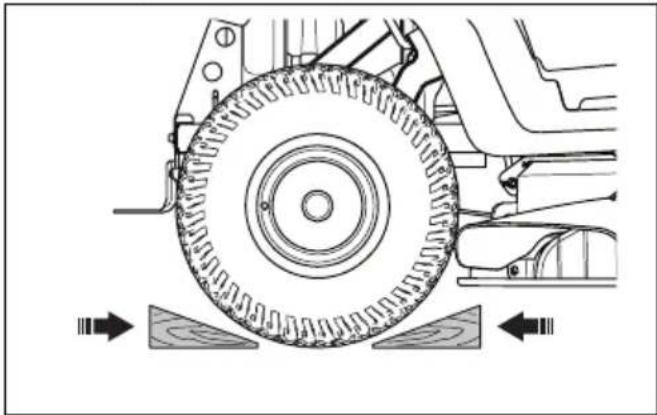

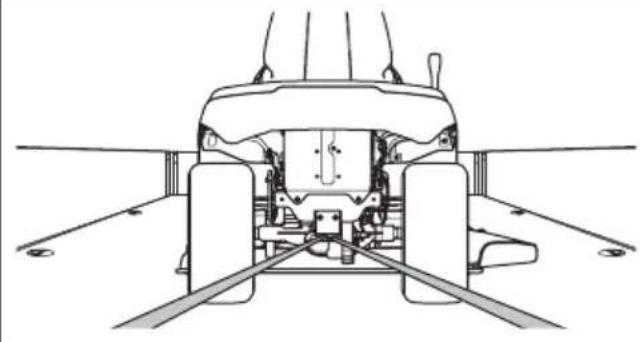

运输安全

• 使用经批准的运输车辆运输本产品。
• 本产品很重，会造成挤压伤害。当您在车辆或拖车上装卸时要小心。
• 某些市场的国家或地方法规可能会对本产品的运输设置限制。

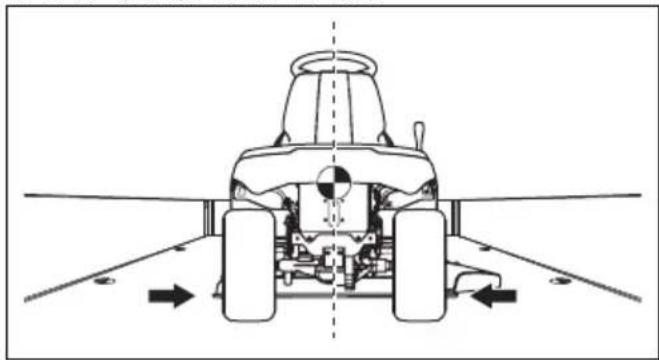

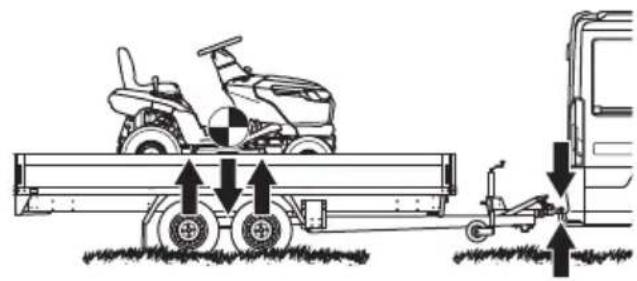

• 运输车辆的操作员负责在运输期间稳妥地固定本产品。请参阅 稳妥地固定本产品以便运输在第 262 页上。

电池安全

警告：受损的电池可能会导致爆炸和造成伤害。如果电池变形或受损，请联系Husqvarna 保养经销商。

警告：请在使用本产品前阅读下面的警告说明。

• 在电池附近时请佩戴防护眼镜。
• 请勿在电池附近佩戴手表、珠宝或其他金属物品。
• 请将电池存放在儿童触及不到的位置。
• 请在空气流通良好的空间内为电池充电。
• 为电池充电时，与易燃材料的间距应保持至少 1 ~m 。
• 处置更换的电池。请参阅 弃置在第 264 页上。
• 电池可能会产生爆炸性气体。请勿在电池附近吸烟。电池要远离明火和火花。

维护安全须知

警告：本产品很重，可能会对财产或邻近区域造成伤害或损坏。如果不满足以下条件，请勿对引擎或刀盘进行维护：

• 引擎关闭。
  · 本产品停放在平坦表面上。
• 应用驻车制动。
• 拔下点火钥匙。
• 分离刀盘。
  ·从火花塞上拆下点火线。
• 电池负极电缆已拆下。

警告：引擎排出的废气中含有一氧化碳，这是一种极危险的无味有毒气体。请勿在封闭空间或空气流通不良的空间内运行本产品。

警告：请在使用本产品前阅读下面的警告说明。

- 为了获得最佳性能和安全性，请按照维护时间表中的规定对产品进行定期维护。请参阅 维护时间表在第250页上。

• 电击会造成伤害。切勿在引擎运转期间触摸线缆。切勿用手对点火系统进行功能测试。
• 如果已拆下防护罩，不要启动引擎。运动部件或高温部件导致伤害的风险很高。
  · 在引擎附近进行维护之前，让产品冷却下来。
• 刀片十分锋利，可能会造成割伤。对刀片进行处理时，应在刀片上缠绕防护层，或者戴上防护手套。

• 检修刀盘时，请勿将本产品停放在沟渠或斜坡边缘附近。

• 如果已拆下火花塞或点火线，请勿启动引擎。

• 确保所有螺母和螺栓都已正确上紧，并且设备状况良好。
• 不要改变调速器的设置。如果引擎速度过高，产品部件可能会损坏。有关允许的最高引擎速度，请参阅技术参数在第265页上。
  · 本产品仅获准搭配其制造商供应或建议的设备。

小心：请在使用本产品前阅读下面的警告说明。

安装

引言

警告：请先仔细阅读和充分理解安全须知章节，再安装产品。

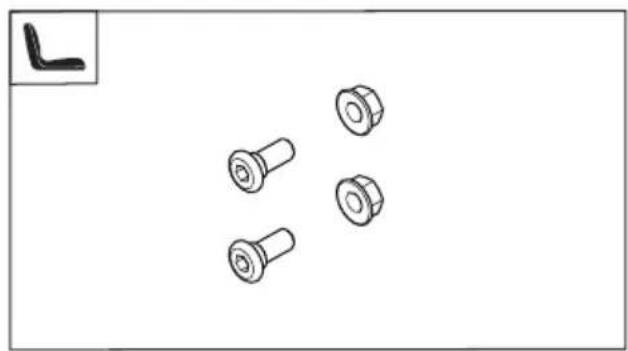

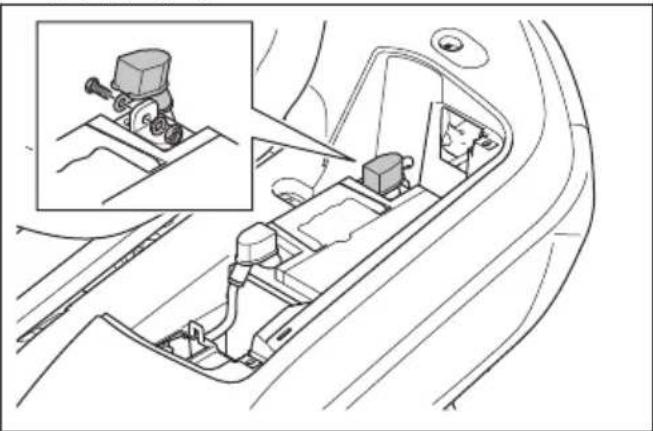

组件概览

要了解适合该任务的紧固件，请参阅组件概览在第243页上。

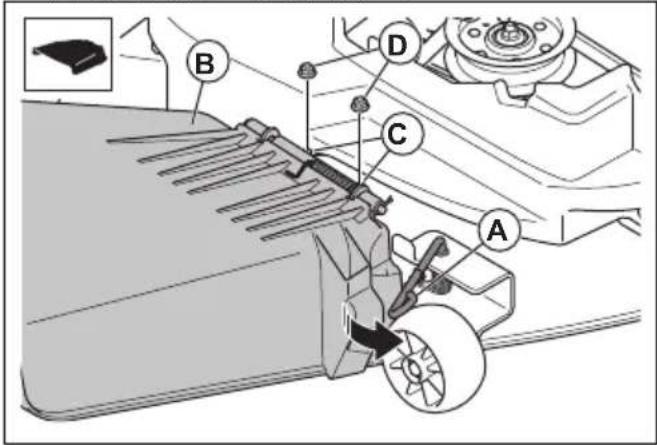

1. 拉住锁条 (A) 并将其固定到一侧，然后将侧排草槽 (B) 的支架放在 2 颗螺栓 (C) 上。

警告：有发生电击的危险。确保将点火开关置于关闭位置，拔下点火钥匙。

电池的位置在左后轮上方。

1. 向前折叠座椅。

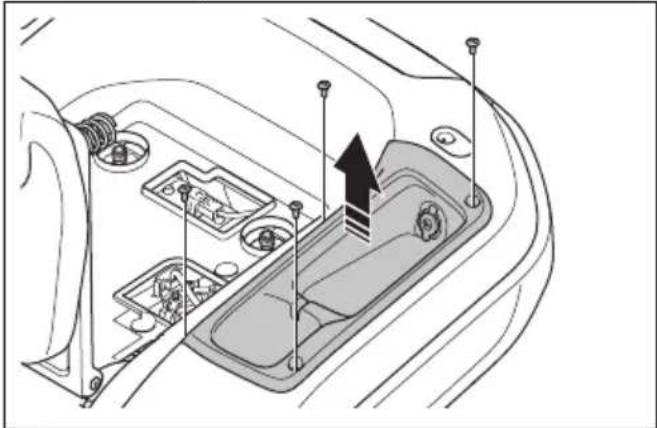

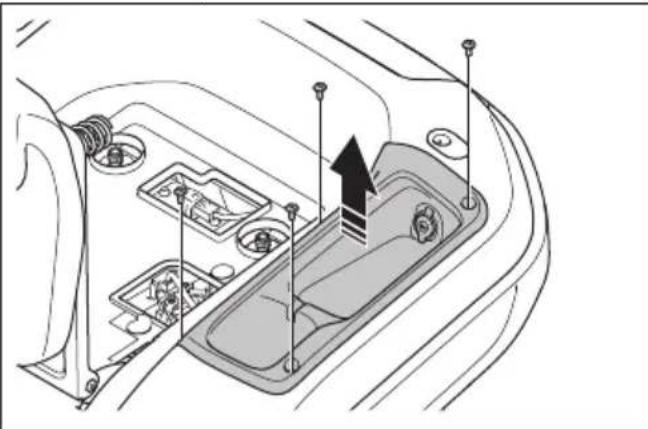

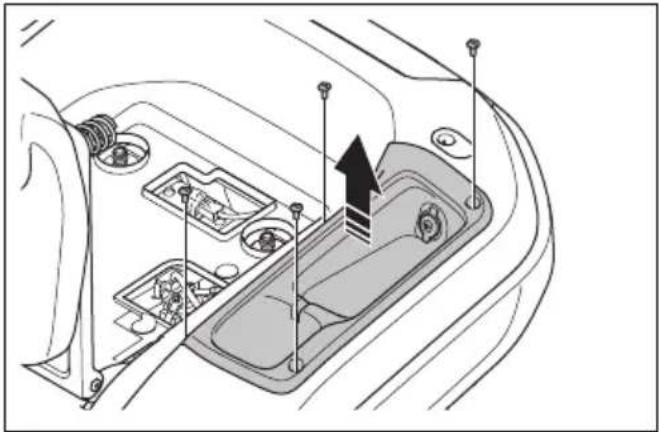

2. 拧下 4 颗螺丝，拆下存储箱。

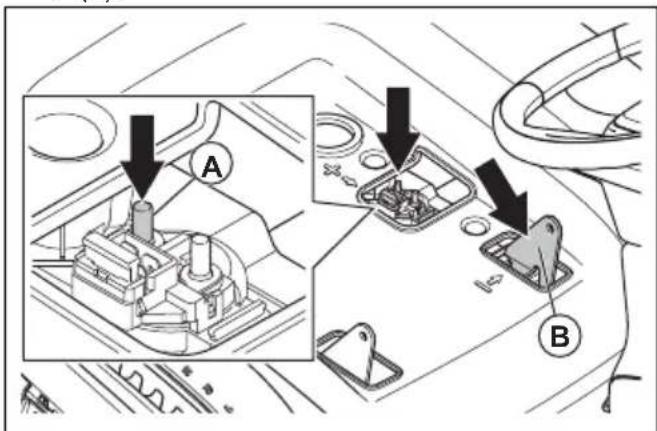

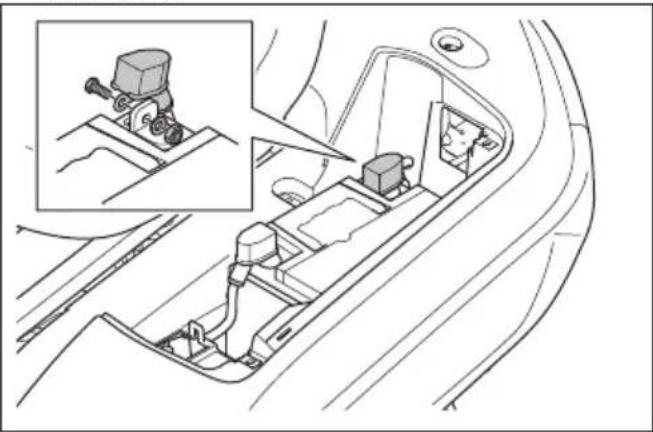

1. 确保红色电池接线已连接到电池的正极 (+) 端子。

2. 拆下电池负极 (-) 端子上的螺丝和螺母。

3. 将黑色电池接线连接至电池的负极 (-) 端子，然后安装螺母和螺丝。

1. 安装端子护盖。

2. 安装存储箱和 4 颗螺丝。

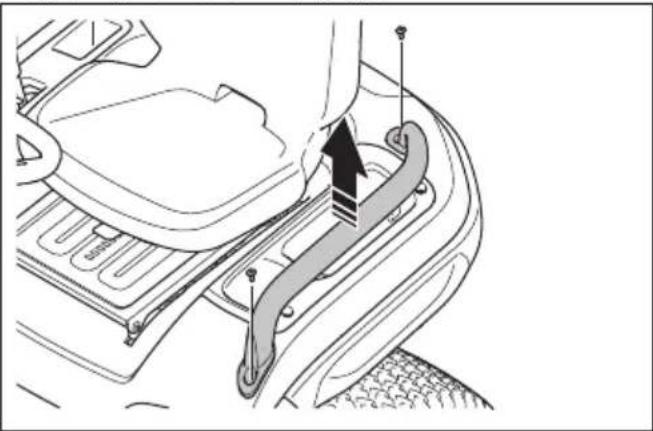

拆卸和安装手柄 (TS 220TD)

注意：手柄是 TS 216Tm, TS 218T 型号的附件。

1. 拆下左侧的 2 颗螺丝以及手柄。

1. 拆下右侧的 2 颗螺丝以及手柄。

2. 按照相反的顺序安装手柄。

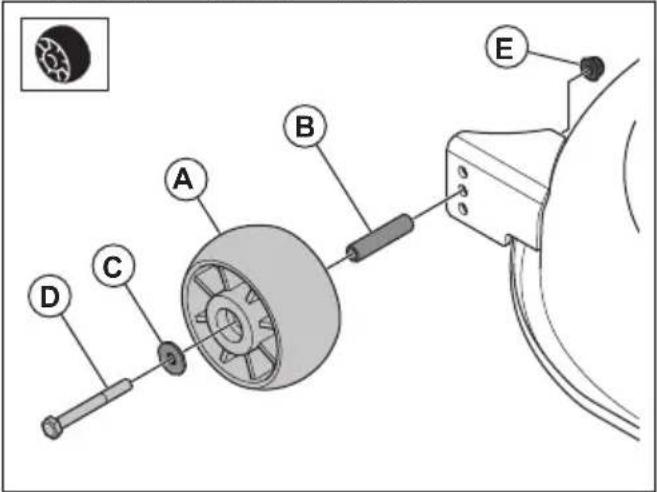

安装防刮轮

要了解适合该任务的紧固件，请参阅组件概览在第243页上。

- 将防刮轮 (A)、衬套 (B)、垫圈 (C)、螺栓 (D) 和螺母 (E) 安装在 3 个孔中的 1 个孔中。

警告：请先仔细阅读并充分理解安全须知章节，再使用产品。

开始使用 Husqvarna Connect

1. 将 Husqvarna Connect 应用程序下载至您的移动设备。
2. 在 Husqvarna Connect 应用程序中注册。
3. 执行 Husqvarna Connect 应用程序中的说明步骤以连接并注册产品。

添加燃油

警告：汽油易燃。请务必小心并在室外加油，请参阅燃油安全须知在第242页上。

警告：请勿将燃油箱用作支承面。

小心：燃油类型不正确会导致引擎损坏。

引擎使用最低辛烷值为 91 RON (87 AKI) 的汽油，不可与机油混合。建议您使用可生物降解的烷基化汽油。请勿使用乙醇含量超过 10% 的汽油。

· 在每次使用前检查燃油油位，必要时加油。
- 请勿将燃油箱完全加满。至少保留 2.5 ~cm 的空间。

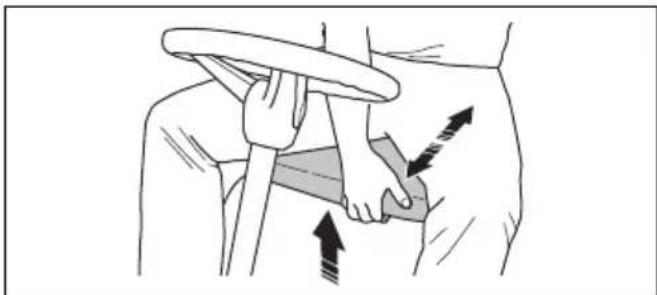

调整座椅

警告：不要在产品运行期间调整座椅。

1. 要向前和向后调整座椅，请将脚放在搁脚板上。
2. 将座椅前缘下方的控制杆向上推，并将座椅移至正确位置。

警告：操作本产品前，请仔细阅读并理解安全说明和操作指导。

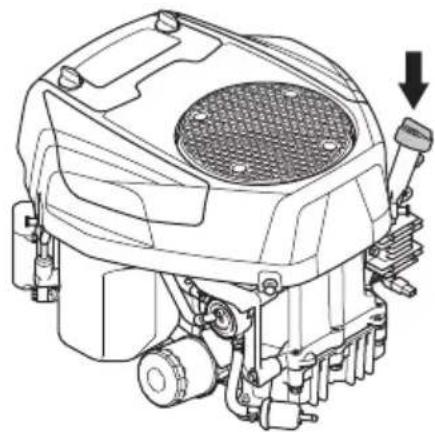

1. 检查引擎油油位。请参阅 检查引擎油油位 在第 254 页上。

2. 为燃油箱加注燃油。请参阅 添加燃油在第 245 页上。

3. 确保燃油切断阀打开。当卡舌与燃油软管同向时，表示燃油切断阀已打开。

1. 确保驱动系统已接合。请参阅 接合和分离驱动系统在第 247 页上。
2. 将刀盘置于最高位置。请参阅 设置修剪高度在第 248 页上。

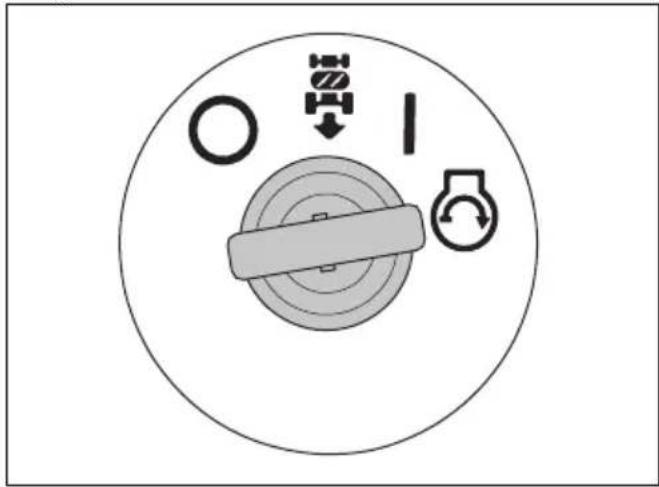

启动引擎 (TS 218T, TS 220TD)

1. 确保刀盘已分离。请参阅接合和分离刀盘在第248页上。
2. 以工作姿势坐在座椅上。
3. 应用驻车制动。请参阅 应用并松开驻车制动在第 247 页上。

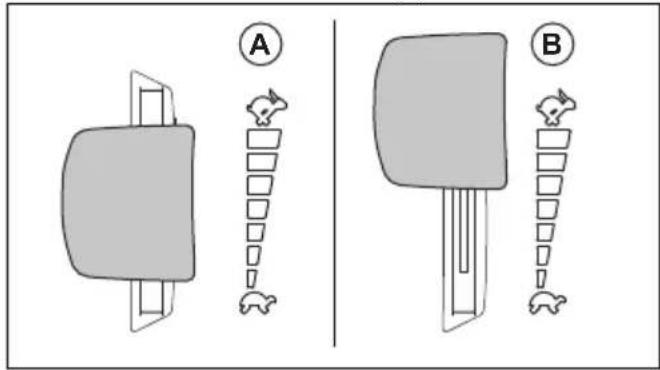

4. 将油门控件推至半开油门位置 (A)。

1. 将点火钥匙转至启动位置。引擎启动后，立即释放点火钥匙。当您松开点火钥匙时，它会自动返回到打开(I)位置。

小心：启动器一次运行时间不得超过5秒。如果引擎未启动，则等待15秒后再重试。

1. 在施加重载之前，让引擎半开油门运行 3-5 分钟。
2. 将油门控件推至全开油门位置 (B)。

小心：在引擎全速运转时接合刀盘会对驱动皮带产生应力。在将油门控件置于全开油门位置之前，先接合刀盘。

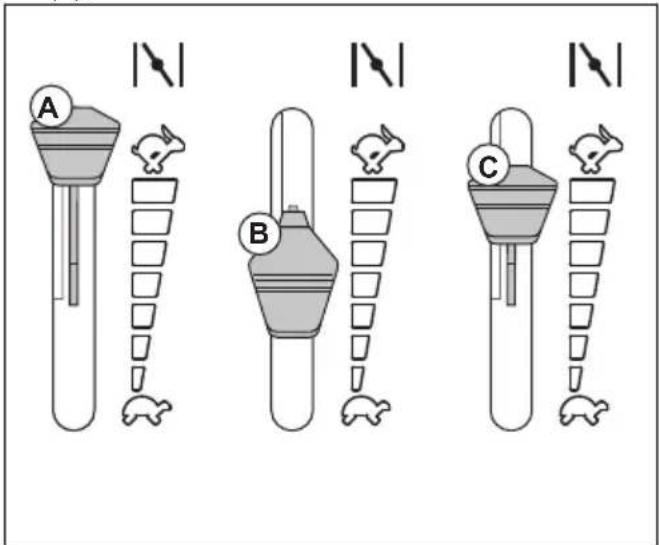

启动引擎 (TS 216Tm)

1. 确保刀盘已分离。请参阅 接合和分离刀盘 在第 248 页上。
2. 以工作姿势坐在座椅上。

3. 应用驻车制动。请参阅 应用并松开驻车制动在第 247 页上。

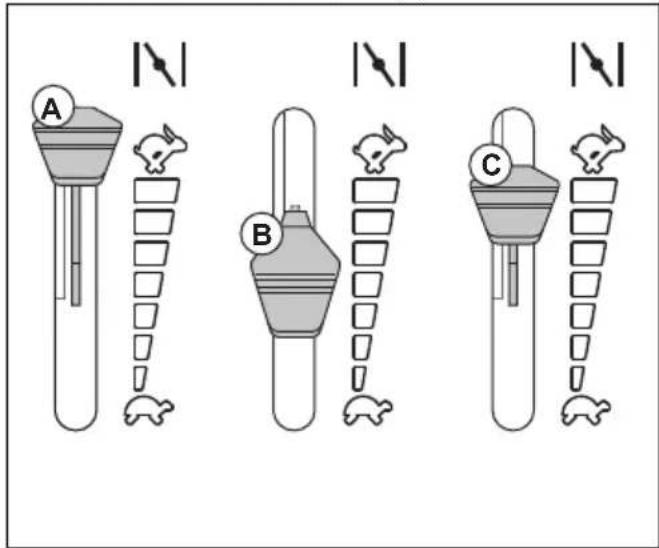

4. 如果引擎尚未预热，应将油门控件推到风门位置(A)。

A B C

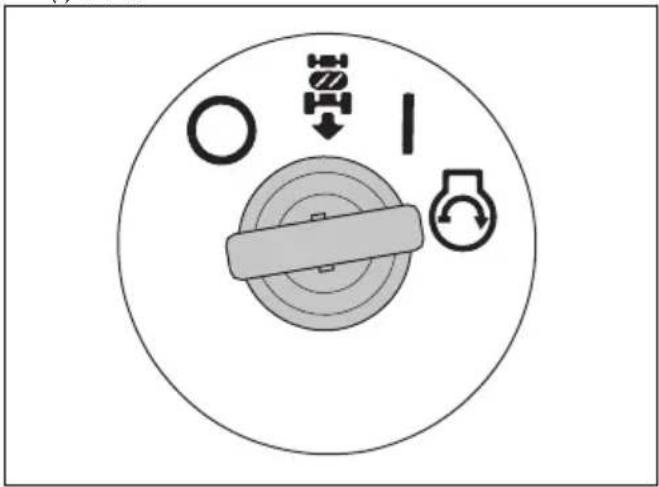

1. 将点火钥匙转至启动位置。引擎启动后，立即释放点火钥匙。当您松开点火钥匙时，它会自动返回到打开(I)位置。

O I H

小心：启动器一次运行时间不得超过5秒。如果引擎未启动，则等待15秒后再重试。

1. 从风门位置松开油门控件，并将油门控件移到半油门位置 (B)。

2. 将油门控件推至全开油门位置(C)。

A B C

小心：在引擎全速运转时接合刀盘会对驱动皮带产生应力。在将油门控件置于全开油门位置之前，先接合刀盘。

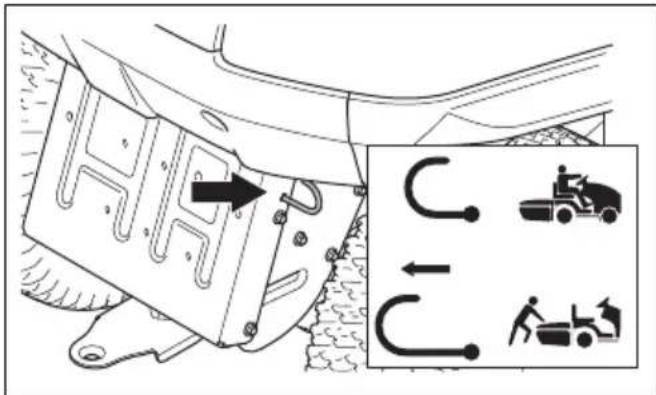

接合和分离驱动系统

要在引擎关闭的情况下移动产品，必须分离驱动系统。

小心：确保完全拉出或推入控制杆。请勿使用中间位置。

用于接合或分离驱动系统的控制杆位于右后轮后面。

• 完全推入控制杆可接合驱动系统。
• 完全拉出控制杆可分离驱动系统。

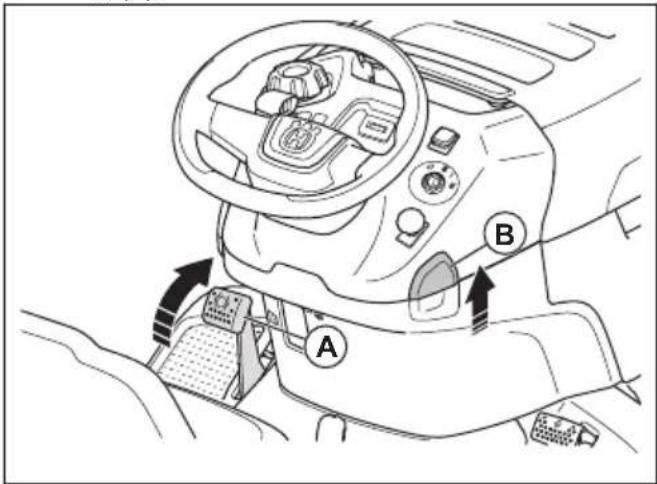

应用并松开驻车制动

- 要应用驻车制动器，请执行以下步骤。

a) 完全踩下驻车制动踏板 (A) 并向上拉动驻车制动锁 (B)。

- 要释放驻车制动器，请踩下驻车制动踏板并释放制动器。

接合和分离刀盘

警告：如果没有将导向板安装到卸草通道上，请勿操作刀盘。

- 拉出 PTO 按钮可接合刀盘。

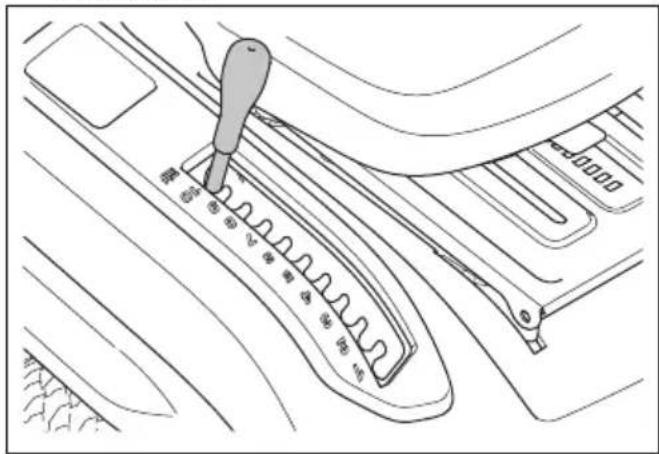

- 朝座椅方向拨动割草高度杆，并拨入其中一个卡槽以设置割草高度。

1. 启动引擎。请参阅 启动引擎(TS 218T, TS 220TD)在第246页上或启动引擎(TS 216Tm)在第246页上。
2. 松开驻车制动器。请参阅 应用并松开驻车制动在第 247 页上。
3. 小心地踩下前进踏板(A)或后退踏板(B)。踏板踩下得越多，速度就越快。

注意：前进踏板和后退踏板释放后会返回其空档位置。

1. 释放踏板即可制动。
2. 选择正确的割草高度。请参阅 设置修剪高度在第 248 页上。
3. 接合刀盘。请参阅 接合和分离刀盘 在第 248 页上。

使用巡航控制 (TS 220TD)

仅在平整和笔直的路面上向前行驶时使用巡航控制功能。

1. 踩下前进档踏板(A)。踩住前进档踏板以在当前地形下保持合理速度。

1. 向上拉住巡航控制锁 (B)，同时松开前进档踏板。
2. 松开巡航控制锁可启用巡航控制。
3. 再次踩下前进档踏板可停用巡航控制。

使用倒退操作系统 (ROS)

注意：如果在刀盘接合时尝试使产品倒行，则引擎会立即停止。刀盘接合后，接合ROS可使产品倒行。

警告：使产品倒行之前和期间，要观察产品下方和后方，以确保他人的安全。

1. 缓慢踩下后退踏板以开始移动。
2. 将点火钥匙顺时针转至引擎打开 (I) 位置，以分离 ROS。

停止产品

1. 分离刀盘。请参阅 接合和分离刀盘 在第 248 页上。

2. 将点火钥匙转至引擎关闭 (O) 位置。

O I I

1. 当产品静止且引擎关闭时，施加驻车制动。请参阅应用并松开驻车制动在第247页上。

获得良好的修剪效果

• 为了获得最佳性能，请按照维护时间表中的规定对产品进行定期维护。请参阅 维护时间表在第 250 页上。
• 不要修剪湿草坪。湿草会产生不良的修剪效果。
• 在操作装有刀盘的产品时，请勿使用轮胎防滑链。
• 确保刀盘处于水平位置。请参阅 调整刀盘的平行度在第 258 页上。
• 如果草很高，从较高的割草高度开始逐渐降低。
• 如果草高而茂密，请低速前移产品。
• 请全开油门进行割草。
• 以不规则模式割草。
• 在树林、灌木丛或小路附近割草时，请使用刀盘的左侧。刀片会切割刀盘侧面约 15 mm 的范围。

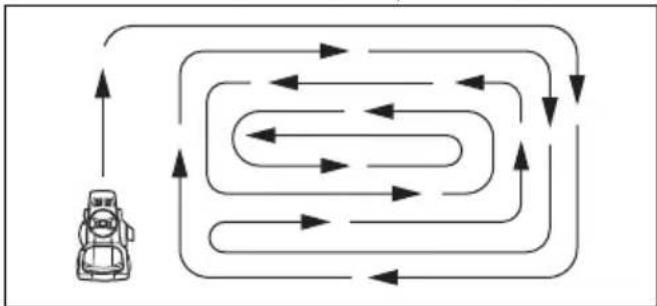

• 大面积割草时，绕工作区域移动 1 或 2 圈时将产品右移。此操作步骤将使卸草通道远离灌木、围栏和车道。绕工作区域移动约 2 圈后，朝相反方向割草。

- 要获得最佳割草效果，请经常割草。

维护

引言

警告：在进行任何维护工作之前，您必须阅读并理解安全须知章节。

维护时间表

维护时间表		每次使用前/每周	每50小时或每年
概述清洁电池和端子。X
引擎	检查燃油管是否有磨损和损坏。必要时更换燃油管。		X
	更换燃油滤清器。X
	清洁空气滤清器。X
	更换空气滤清器。X
	检查消音器和隔热板。XX
	检查引擎油油位。必要时加注引擎油。X
	更换引擎油。X
	更换引擎油滤清器。X
	更换火花塞。X
	检查引擎转速。必要时调整引擎速度。X
变速箱、控制装置和驱动系统	检查变速箱冷却风扇。XX
	拆下轮子并润滑轮轴。X
	确保踏板在空档位置时产品不会移动。		X
	在不同速度下检查前进驱动器和后退驱动器。		X
	检查刀片接合控件的开关。		X
	检查修剪高度控制杆的开关。		X
	检查前进踏板和后退踏板的开关。		X
	检查驻车制动。	X
	检查操作员在位控制器(OPC)。	X
切割设备 清洁刀盘、	皮带护罩下方和刀盘下方。X
	检查刀盘的平行度。必要时调整刀盘。X
	检查刀盘皮带是否有磨损和损坏。X
	检查刀片是否有磨损和损坏。必要时磨利或更换刀片。		X
	检查刀片制动器(如配备)。X
集草袋(仅适用于TC型号)	检查集草袋及其开关。		X

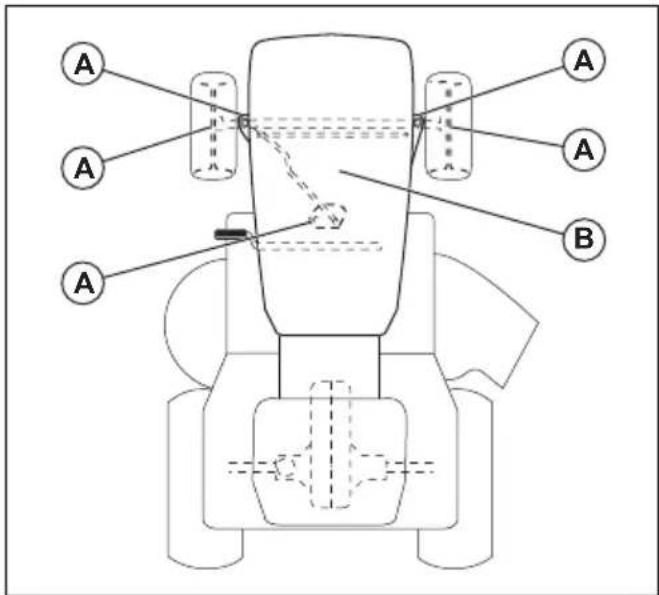

润滑计划

A. 一般润滑。向主轴润滑脂加注嘴以及扇形齿轮和转向柱的齿轮齿加注润滑脂。
B. 引擎润滑。请参阅 检查引擎油油位 在第 254 页上。

清洁本产品

小心：不要使用高压清洗机或蒸汽清洗机。水可能会进入轴承和电气接头并导致腐蚀，从而造成本产品损坏。

本产品使用完毕后立即清洁。

• 不要清洁高温表面，如引擎、消音器和排气系统。等到表面冷却后清除草或污垢。
• 用水清洁之前，先用刷子清洁。清除变速箱、变速箱进气口和引擎的上面及周围的草屑和污垢。
• 清洁刀盘顶部、皮带罩下方和刀盘下方。要清洁刀盘，请参阅清洁刀盘在第251页上。
• 使用软管中的自来水清洁本产品。请勿使用高压清洁。
• 不要对着电气元件或轴承喷水。洗涤剂通常会使损坏情况加剧。
• 当本产品结束清洁后，短时启动刀盘以排出残留的水。

清洁发动机和消音器

保持发动机和消音器中没有草屑和污垢。发动机上浸有燃油或机油的草屑会增加火灾风险和发动机过热风险。清洁发动机前，先让它冷却。用水和刷子清洁。

消音器周围的草屑会很快干燥，并存在火灾风险。消音器冷却后，使用刷子或用水清除草屑。

清洁刀盘

警告：请勿在刀盘冲洗口破损或缺损的情况下使用产品，因为存在抛出物体的风险。立即更换破损或缺损的刀盘冲洗口。

1. 将产品停放在草坪上靠近水源（配有花园软管）的空地上。

小心：请勿将产品的排草槽朝向建筑物或车辆。

1. 确保刀盘已分离。请参阅 接合和分离刀盘 在第 248 页上。
2. 将引擎熄火。请参阅 停止产品在第 249 页上。
3. 应用驻车制动。请参阅 应用并松开驻车制动在第 247 页上。
4. 将花园软管 (A) 连接到刀盘冲洗口 (B) 并开始供水。

A B

1. 坐在座椅上，启动引擎。请参阅 启动引擎 (TS 218T, TS 220TD) 在第 246 页上或启动引擎 (TS 216Tm) 在第 246 页上。

小心：再次检查该区域，以确保在启动引擎之前该区域已清理干净。

1. 接合刀盘，全开油门运行，直至刀盘洁净。请参阅接合和分离刀盘在第248页上。
2. 分离刀盘并停止引擎。请参阅 接合和分离刀盘 在第 248 页上 和 停止产品在第 249 页上。
3. 停止供水，断开花园软管与刀盘冲洗口的连接。
4. 将产品移至干燥处。
5. 坐在座椅上，启动引擎。请参阅 启动引擎 (TS 216Tm) 在第 246 页上 或 启动引擎 (TS 216Tm) 在第 246 页上。
6. 接合刀盘并让其运行，直至刀盘干燥为止。

清洁引擎进气口

警告：将引擎熄火。进气口具有旋转部件，可能会导致手指受伤。

注意：图示为一种引擎类型。您产品中的引擎可能不同，但操作流程是相同的。

1. 打开引擎盖。
2. 确保引擎进气口未被堵塞。

1. 打开引擎盖。
2. 断开前照灯电线接头 (A)。
3. 向前倾斜引擎盖并将其提起，以将引擎盖从产品上拆下。
4. 按照相反的顺序安装引擎盖。

检查驻车制动

1. 将本产品停放在倾斜的坚硬表面上。

注意：检查驻车制动时，请勿将本产品驻停在草坡上。

1. 应用驻车制动。请参阅 应用并松开驻车制动在第 247 页上。
2. 如果产品开始移动，则联系 Husqvarna 保养经销商调整驻车制动。
3. 再次踩下驻车制动踏板以松开驻车制动。

更换燃油滤清器

注意：图示为一种燃油滤清器类型。您产品上的燃油滤清器可能不同，但操作流程是相同的。

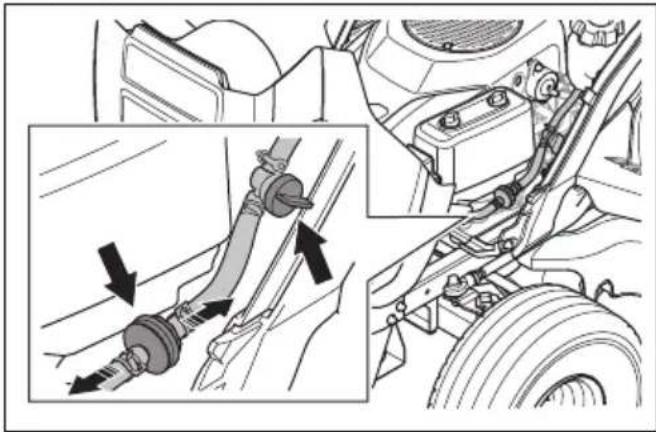

1. 打开引擎盖以便接触到燃油滤清器。
2. 关闭燃油切断阀。
3. 压紧燃油箱软管以防止泄漏。

4. 用一把平口钳移动管箍，使其远离燃油滤清器。

5. 从软管末端拔出燃油滤清器。可能会漏出少量燃油。

1. 将新燃油滤清器推入软管末端。将洗涤液涂抹在燃油滤清器末端，使得连接起来更容易。

2. 将管箍推到燃油滤清器上。

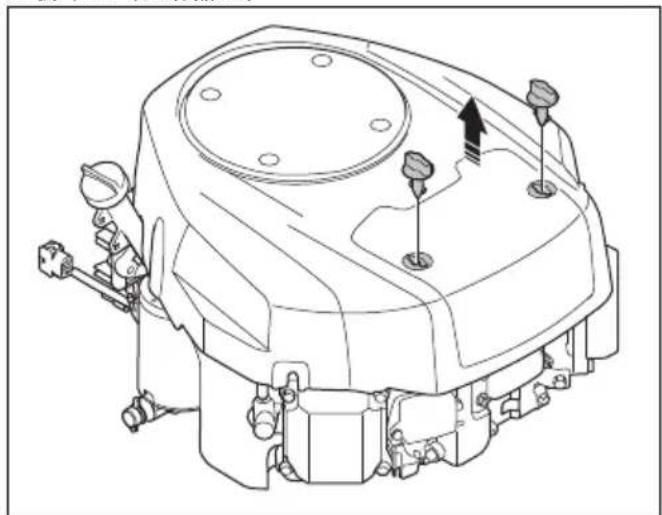

注意：图示为一种空气滤清器类型。您产品上的空气滤清器可能不同，但操作流程是相同的。

1. 将 2 个旋钮逆时针转动 14 圈。

2. 拆下空气滤清器盖。

a) 拆下空气滤清器滤芯上的海绵空气滤清器。
b) 用温和的清洁剂清洁海绵空气滤清器。
c) 晾干海绵空气滤清器。
d) 将海绵空气滤清器装至空气滤清器滤芯上。

1. 要清洁纸质空气滤清器，请执行以下步骤。

a) 将纸质空气滤清器在硬表面上敲打。
b) 用压缩空气从纸质空气滤清器的内侧吹气。

小心：如果纸质空气滤清器没有变干净，则必须更换。

1. 按照相反的顺序安装空气滤清器。

检查和更换火花塞

1. 打开引擎盖。
2. 拆下火花塞帽并清洁火花塞周围。
3. 用火花塞扳手拆下火花塞。
4. 检查火花塞。如果电极烧毁或绝缘层有裂缝或已损坏，请进行更换。如果火花塞未损坏，则用钢刷进行清洁。
5. 检查电极间隙，确保间隙正确。请参阅技术参数在第265页上。

1. 弯曲侧电极以调整电极间隙。
2. 将火花塞放回原位并用手转动，直至其接触到火花塞座。
3. 用火花塞扳手拧紧火花塞，直至垫片被压扁。
4. 将旧火花塞再拧紧 18 圈，将新火花塞再拧紧 14 圈。

小心：火花塞未正确拧紧可能会造成引擎损坏。

1. 安装火花塞帽。

小心：拆下火花塞或点火线后，请勿尝试启动引擎。

检查引擎油油位

注意：图示为一种引擎类型。您产品中的引擎可能不同，但操作流程是相同的。

1. 将本产品停放在平坦地面上并停止引擎。
2. 打开引擎盖。
3. 拧松油标并将其拉出。

1. 清洁油尺上的机油。
2. 放回油标并将其拧紧。
3. 拧松并拉出油标，读取机油油位。

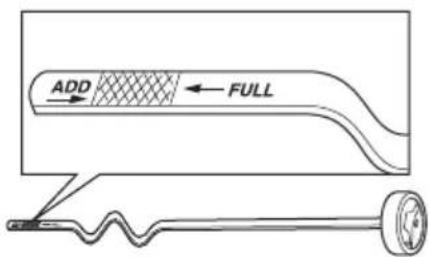

4. 油位必须处于油标上的标记之间。如果油位接近 ADD （添加）标记，则加油至 FULL（满）标记。

ADD FULL

1. 通过油标插孔注入机油。缓慢地注入机油。

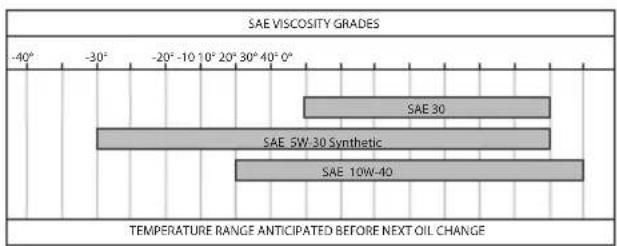

注意：有关我们推荐的引擎油类型，请参阅技术参数在第265页上。

9.拧紧油尺。
10. 启动引擎，并让引擎怠速运行约 30 秒。
11. 将引擎熄火。
12. 等待 30 秒，再次检查油位。

更换引擎油

如果引擎处于冷态，则启动引擎，待其运行1-2分钟后再排空引擎油。这样能使引擎油升温，以便更快地排出。

警告：排放引擎油之前，引擎运转时间不要超过1-2分钟。引擎油温度非常高，会造成烫伤。待引擎冷却后再排空引擎油。

警告：如果引擎油溅在身上，请用肥皂和水清洗。

1. 从支架 (B) 上拆下放油软管 (A)，并将放油软管从间隙 (C) 中穿过。

1. 将容器放在放油塞下方。
2. 取出油尺。

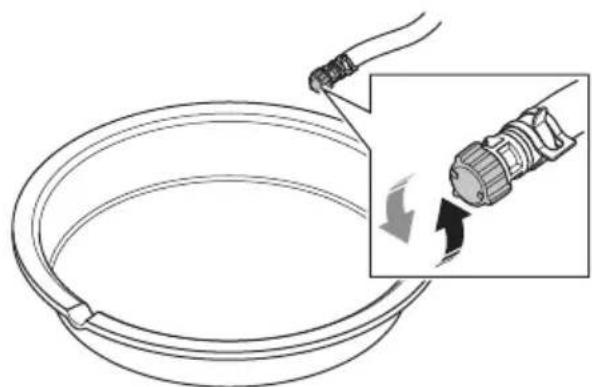

3. 拆下排油软管上排油阀的端盖，让引擎油排放到容器中。

1. 排空所有机油后，将端盖安装到排油阀上。

2. 如果引擎配有机油滤清器，请更换机油滤清器。请参阅更换机油滤清器在第 255 页上。

3. 通过油标插孔注入机油。缓慢地注入机油。

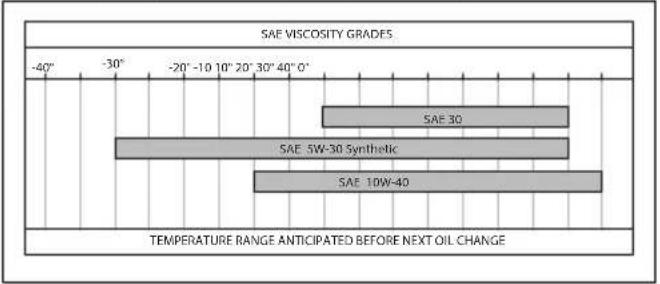

注意：有关我们推荐的引擎机油类型，请参阅技术参数在第265页上。

1. 安装油尺。
2. 处置用过的引擎油。

更换机油滤清器

警告：使用防护手套。如果引擎油溅在身上，请用肥皂和水清洗。

注意：图示为一种机油滤清器类型。产品中的机油滤清器可能有所不同，但操作步骤相同。

1. 排空引擎油。请参阅 更换引擎油 在第 254 页上。

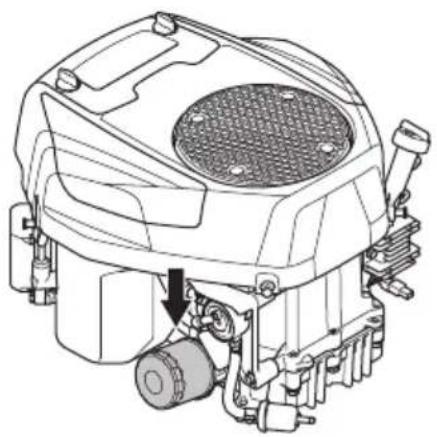

2. 逆时针转动机油滤清器以将其取下。

1. 用少量的新引擎油润滑新机油滤清器上的橡胶密封圈。
2. 用手顺时针转动机油滤清器，直至橡胶密封圈就位，然后再拧紧半圈。
3. 为引擎加注新的引擎油。请参阅 更换引擎油 在第 254 页上。
4. 启动引擎，使其怠速运行 3 分钟。
5. 关闭引擎，确保机油滤清器不漏油。
6. 加注引擎油以补充新机油滤清器吸收的机油。

更换主保险丝

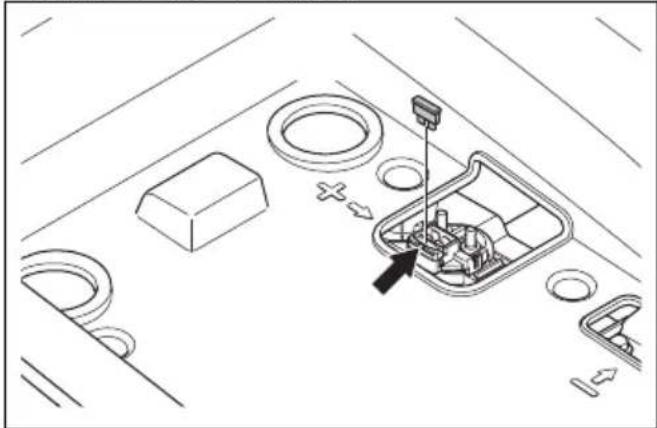

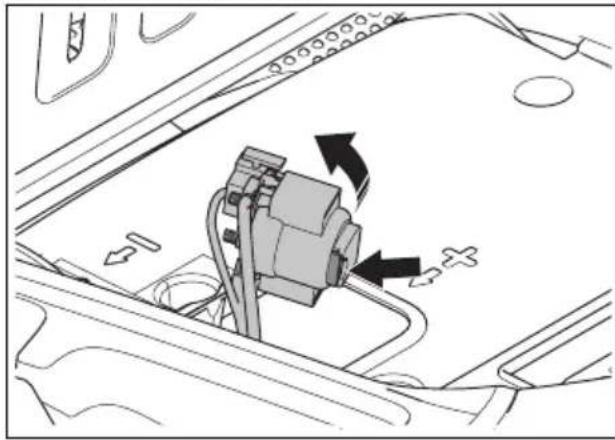

主保险丝位于座椅下方启动继电器上的保险丝座中。

1. 向前折叠座椅。

2. 从保险丝 座上断开接头。

3. 从保险丝座中拉出主保险丝。

1. 用相同类型的新保险丝更换熔断的保险丝。请参阅 技术参数在第 265 页上。

注意：产品随附1根备用保险丝。备用保险丝座位于接头底部，座椅下方。

如果主保险丝在更换后短时间内再次熔断，则表明存在短路问题。修复短路故障后再操作产品。

为电池充电

如果电池电量不足以启动引擎，应为电池充电。

1. 将正极 (+) 充电线连接至启动电磁阀上的正极 (+) 端子 (A)。

1. 将负极 (-) 充电线连接至负极 (-) 连接点 (B)。
2. 使用标准电池充电器。

小心：不要使用快速充电器或充电调压器，这会损坏产品的电气系统。

1. 启动引擎前，务必断开充电器。

紧急启动发动机

如果电池电量不足以启动发动机，可以使用跨接电缆进行紧急启动。本产品具有带负极接地的 12 V 系统。用于紧急启动的产品也必须具有带负极接地的 12 V 系统。

连接跨接电缆

警告：电池产生的爆炸性气体会导致爆炸风险。请勿将充满电的电池负极端子连接至电量不足的电池负极端子或其附近。

小心：不要用您的产品的电池启动其他车辆。

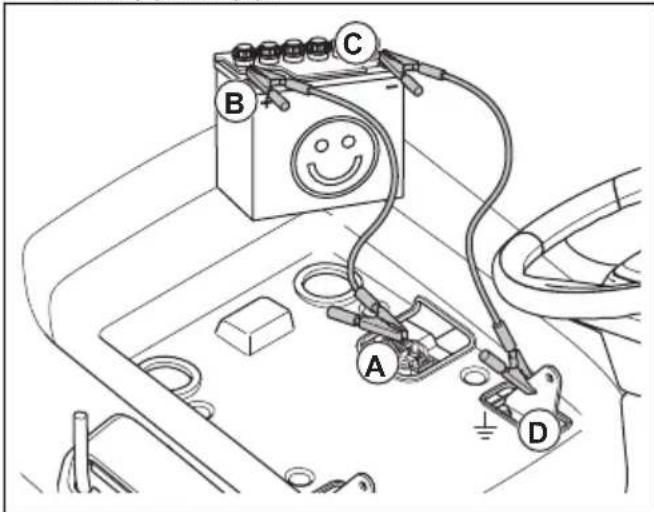

1. 将红色电池接线的一端连接至座椅下方启动继电器上的正极 (+) 端子 (A)。

1. 将红色电池接线的另一端连接至电量充足的电池的正极 (+) 端子 (B)。

警告：请勿让红色电池接线的末端接触机架，否则将导致短路。

1. 将黑色电池接线的一端连接至电量充足的电池的负极(-)端子(C)。

2. 将黑色电池接线的另一端连接至机架接地点 (D)，远离燃油箱和电池。

拆卸跨接电缆

注意：按照与连接方式相反的顺序拆下跨接电缆。

1. 从机架上拆下黑色线缆。
2. 从充满电的电池上拆下黑色线缆。
3. 从 2 个电池上拆下红色线缆。

更换电池

警告：电击和灼伤风险。请勿佩戴金属腕带或其他金属饰品。接触电池端子的金属部件可能会导致灼伤、电击和电池短路。

1. 向前折叠座椅。
2. 拧下 4 颗螺丝，拆下存储箱。

1. 拆下电池黑色电缆上的端子护套。
2. 从电池的负极 (-) 端子上拆下螺丝、垫圈、螺母和电池黑色线缆。

1. 拆下电池红色电缆上的端子护套。
2. 从电池的正极 (+) 端子上拆下螺丝、螺母和电池的红色电缆。
3. 从产品上小心地拆下电池。
4. 将新电池放置到位。
5. 将电池的红色电缆连接至电池的正极 (+) 端子，然后安装螺母和螺丝。
6. 安装蓄电池红色电缆上的端子护盖。
7. 将电池黑色电缆连接至蓄电池的负极 (-) 端子，然后安装螺母、螺丝和端子护盖。

8. 安装蓄电池护盖并系紧扎带。

9. 安装存储箱和 4 颗螺丝。

确保所有 4 个轮胎的胎压均正常。请参阅 技术参数在第 265 页上。

刀盘

拆装刀盘

1. 分离刀盘并关闭引擎。
2. 将刀盘置于最低位置。

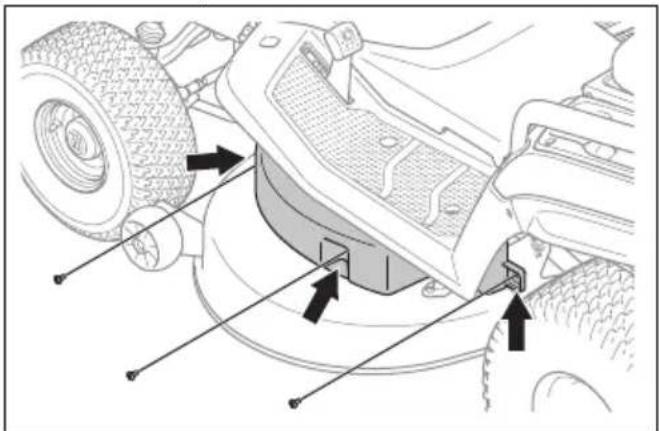

3. 拧下 3 颗螺丝，拆下左皮带护罩。

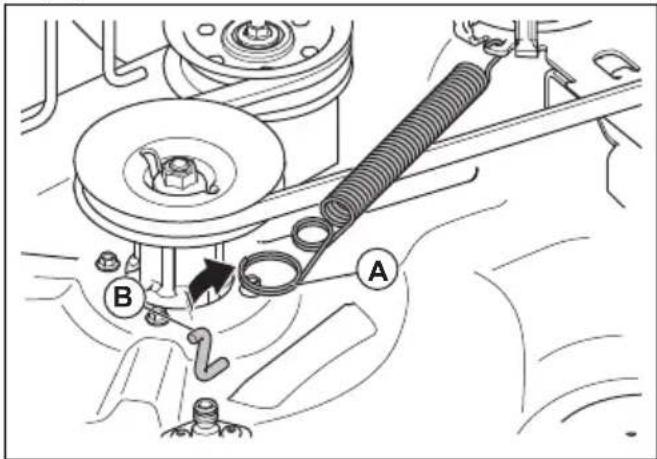

1. 从弹簧座 (B) 中拆下弹簧 (A)，以减小刀盘皮带的张力。

1. 拆下引擎皮带轮上的刀盘皮带。

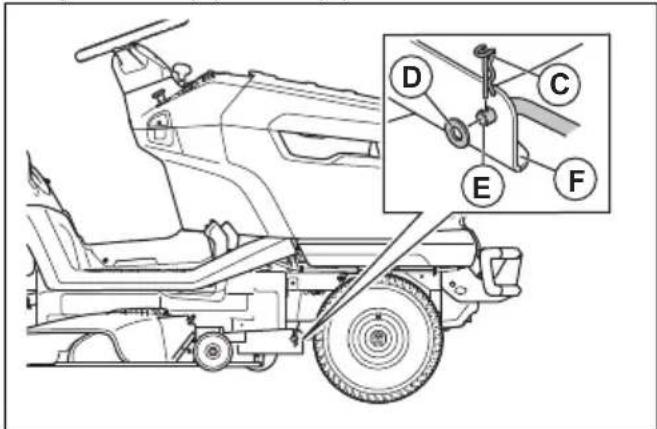

2. 执行以下步骤以断开前连杆。

a) 拆下卡夹 (C) 和垫片 (D)。

b) 从刀盘上的支架 (F) 上断开前连杆 (E)。
c) 将前连杆放入前连杆座中。

1. 执行以下步骤，断开 2 个后连杆。产品左右两侧各有一个后连杆。

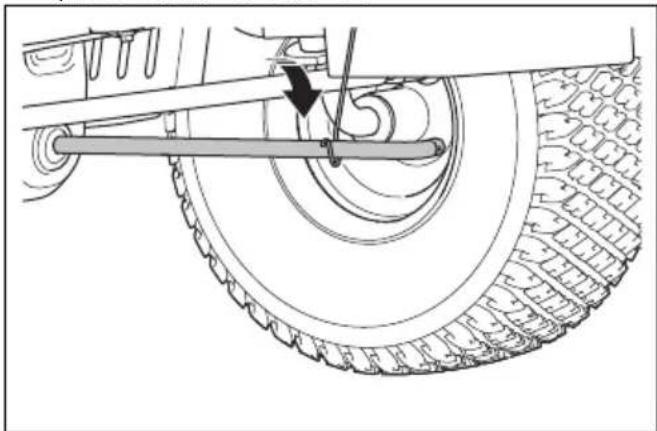

警告：刀盘非常重。断开2个后连杆时，在刀盘下方使用一根撬棍或等效物来承载刀盘的重量。

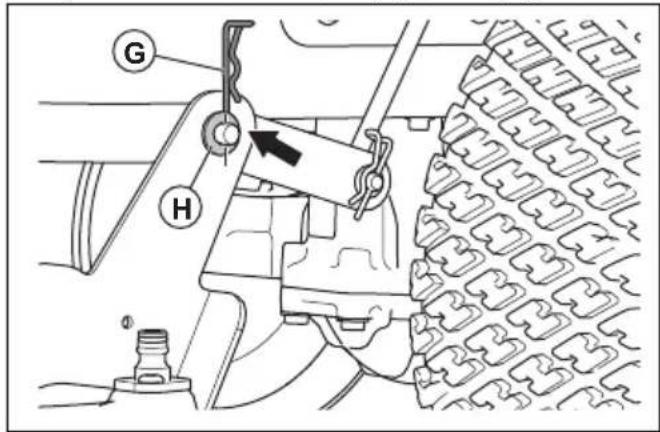

a) 从左后连杆前端拆下卡夹 (G) 和垫圈 (H)。

G H

b) 断开刀盘与左后连杆的连接。
c) 用一只手拉动割草高度控制杆并将其保持在最低位置。从右后连杆前部拆下卡夹和垫圈。

警告：请勿松开割草高度控制杆。割草高度调整机构为弹簧式装置。如果不拉住割草高度控制杆，弹簧的作用力可能会导致挤压伤害。

d) 断开刀盘与右后连杆的连接。
e) 小心地松开割草高度控制杆。

警告：割草高度调整机构为弹簧式装置。弹簧的作用力可能会导致挤压伤害。勿使身体部位靠近。

1. 将割草高度杆移至最高位置。
2. 从产品上拆下刀盘。
3. 按照相反的顺序安装刀盘。

小心：确保正确地安装传动皮带，并且在安装刀盘时不会压到皮带。

调整刀盘的平行度

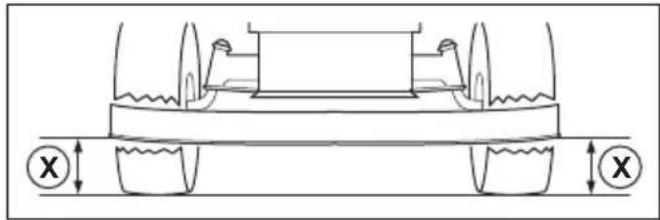

对刀盘进行左右两侧调整

如果左右两侧,度。	可以调整割草高
1. 确保所有4257页上。	请参阅 胎压在第
2.
3.
4.

芮必须相寺。

警告：刀盘上的刀片很锋利，可能会造成伤害。使用防护手套。

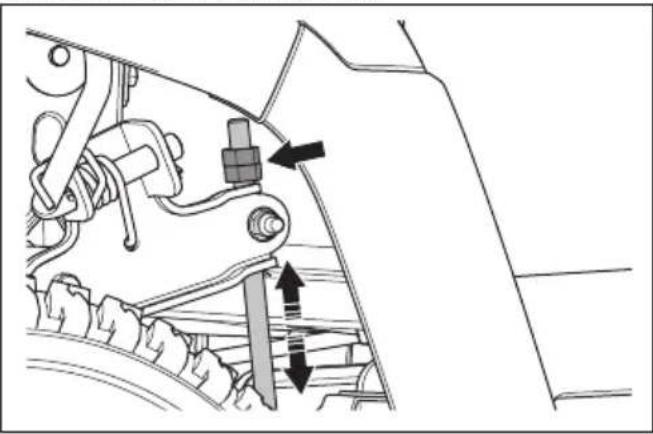

1. 拧松割草高度杆上的锁紧螺母。

注意：割草高度杆位于刀盘后面，后驱动轮前面。

1. 调整割草高度杆上的螺母，直到刀盘左右两侧的割草高度相同。

1. 再次测量距离。调整至两侧高度相同。
2. 完成左右两侧调整后，拧紧锁紧螺母。
3. 尝试割草并检查结果。必要时进行调整。

对刀盘进行前后调整

在进行前后调整之前，刀盘的左右两侧必须保持水平。请参阅对刀盘进行左右两侧调整在第258页上。

1. 确保所有 4 个轮胎的胎压均正常。请参阅 胎压在第 257 页上。
2. 将产品驻停在平坦表面上。
3. 将刀盘置于最高位置。
4. 测量刀盘底边到后部地面的距离 (A) 和到前部地面的距离 (B)。前部的距离必须比后部的距离低 5-10 mm。

警告：刀盘上的刀片很锋利，可能会造成伤害。使用防护手套。

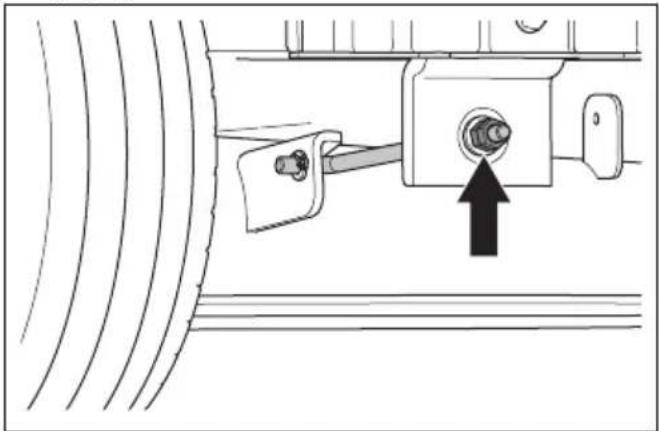

1. 如需进行前部调整，请松开锁紧螺母并转动前连杆上的螺母。

a) 逆时针转动螺母可降低刀盘前部。
b) 顺时针转动螺母可升高刀盘。
c) 完成前部调整后，拧紧锁紧螺母。

检查刀片

小心：刀片损坏或平衡不当可能会导致本产品损坏。更换损坏的刀片。请联系Husqvarna 保养经销商，帮助您磨利钝刀片并使之保持平衡。

1. 拆下刀盘。请参阅 拆装刀盘 在第 257 页上。
2. 查看刀片是否损坏以及是否有必要将其磨利。

更换刀片

1. 拆下刀盘。请参阅 拆装刀盘 在第 257 页上。

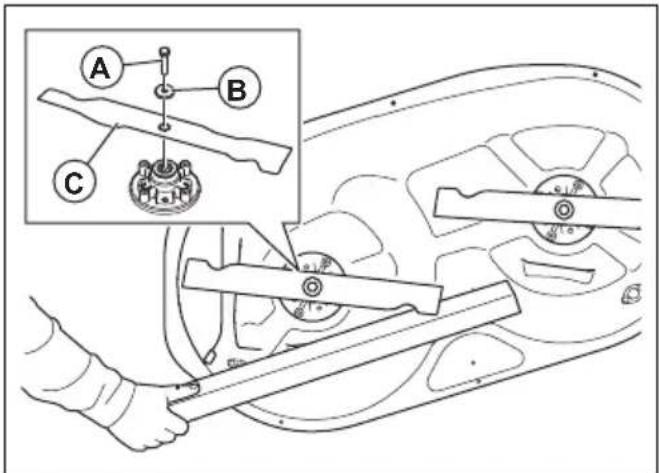

2. 用木块卡住刀片。

1. 拆下下螺栓 (A)、垫圈 (B) 和刀片 (C)。
2. 安装新刀片，确保弯曲端朝向刀盘的方向。

警告：不正确的刀片类型会导致物体从刀盘上弹出并造成严重伤害。仅使用技术参数在第265页上中提供的刀片。

1. 将螺栓拧紧至 58.5–69.5 Nm。

2. 安装刀盘。请参阅 拆装刀盘 在第 257 页上。

更换刀盘皮带

1. 拆下刀盘。请参阅 拆装刀盘 在第 257 页上。

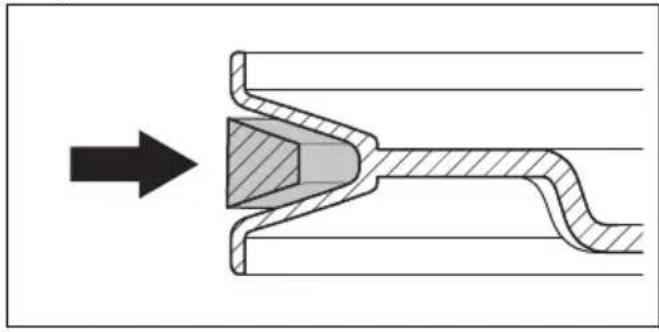

2. 清除轴承壳体、刀片皮带轮周围和刀盘顶面的污垢和草。

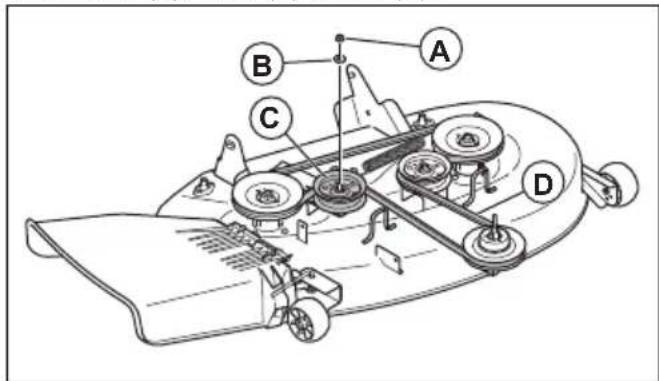

3. 拆下螺母 (A)、垫圈 (B) 和惰轮 (C)。

1. 从刀盘上的刀片皮带轮上拆下刀盘皮带 (D)。
2. 按照相反的顺序安装新的传动皮带。
   a) 确保刀盘皮带在所有皮带轮中均处于正确位置。

小心：确保刀盘皮带安装正确且未扭曲。请参阅刀盘上的皮带安装说明贴纸。

调整防刮轮

防刮轮可使刀盘在地面上保持正确位置，并可在大多数地形条件下防止割伤草坪。当刀盘处于所需修剪高度时，若防刮轮稍微离开地面，则表明其已经调整至正确位置。

1. 将产品驻停在平坦表面上。
2. 将电源开关置于 off (O) 位置，然后拔下电源开关钥匙。

3. 将刀盘置于所需修剪高度。请参阅 设置修剪高度在第248页上。

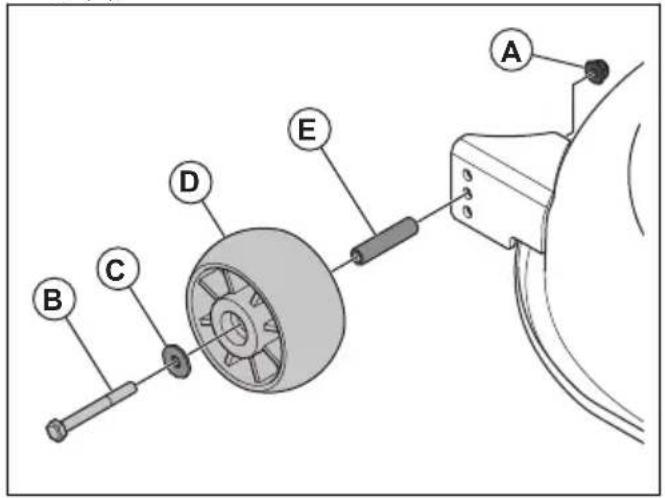

4. 拆下螺母 (A)、螺栓 (B)、垫圈 (C)、防刮轮 (D) 和衬套 (E)。

1. 将防刮轮、衬套、螺栓、垫圈和螺母安装到 3 个孔中的 1 个孔中。

2. 按照相同的步骤调整所有防刮轮。

故障排除

检修计划表

如果在本操作手册中找不到问题的解决方案，请联系Husqvarna保养厂。

问题原因 纠正措施
启动马达无法使引擎启动。未应用驻车制动。应用驻车制动。请参阅		应用并松开驻车制动在第247页上。
引擎运行不平稳。	火花塞已损坏。	检查火花塞。必要时更换火花塞。请参阅 检查和更换火花塞在第253页上。
	化油器设置错误。	请联系 Husqvarna 保养经销商。
	空气滤清器堵塞。	清洁或更换空气过滤器。请参阅 清洁和更换空气滤清器在第253页上。
	燃油箱通气孔堵塞。请联系 Husqvarna	保养经销商。
	化油器或燃油管路中有污垢。	请联系 Husqvarna 保养经销商。
	燃油滤清器堵塞。	更换燃油滤清器。请参阅 更换燃油滤清器在第252页上。
引擎动力不足。	空气滤清器堵塞。	清洁或更换空气过滤器。请参阅 清洁和更换空气滤清器在第253页上。
	火花塞已损坏。	检查火花塞。必要时更换火花塞。请参阅 检查和更换火花塞在第253页上。
	化油器或燃油管路中有污垢。	请联系 Husqvarna 保养经销商。
	油门线未正确调整。请联系 Husqvarna	保养经销商。
当您尝试让本产品倒行时,引擎熄火。	倒退操作系统(ROS)未接合。	接合倒退操作系统(ROS)。请参阅 使用倒退操作系统(ROS)在第249页上。
变速箱动力不足。变速箱进气口或散热	片堵塞。请联系 Husqvarna 保养经销商。
	变速箱上的风扇已损坏。请联系 Husqvarna 保养经销商。
	变速箱中没有油或油位过低。	请联系 Husqvarna 保养经销商。
	驱动系统已分离。	接合驱动系统。请参阅 接合和分离驱动系统在第247页上。
电池不充电。电池已损坏。更换电池。	请参阅	更换电池在第256页上。
	电池端子连接不良。	确保电池已正确连接。请参阅 连接电池在第244页上。
产品中存在振动。	刀片松动。	将刀片紧固。请参阅 更换刀片 在第259页上。
	刀片安装不正确。	确保正确安装刀片。请参阅 更换刀片在第259页上。
	刀片不平衡。检查刀片是否有磨损和损坏。请参阅检查刀片在第259页上。
	引擎松动。	请联系 Husqvarna 保养经销商。
	皮带轮歪斜或松动。请联系 Husqvarna	保养经销商。
割草效果不令人满意。	刀片变钝。	检查刀片是否有磨损和损坏。请参阅检查刀片在第259页上。
	刀片安装不正确。	确保正确安装刀片。请参阅 更换刀片在第259页上。
	草太长或太湿。请参阅	获得良好的修剪效果在第249页上。
	刀盘不平行。调节刀盘的平行度。请参阅 调整刀盘的平行度在第258页上。
	刀盘中有草堵塞。清洁刀盘。请参阅	清洁本产品在第251页上。
	刀盘上的气孔堵塞。清洁刀盘。请参阅	清洁本产品在第251页上。
	刀片皮带轮周围有污垢。清洁刀盘。请参阅 清洁本产品在第251页上。
	左右两侧的胎压不同。	确保所有4个轮胎的胎压均正常。请参阅 胎压在第257页上。
	产品运行速度过高。请参阅	获得良好的修剪效果在第249页上。
	引擎速度过低。请参阅	获得良好的修剪效果在第249页上。
	刀盘皮带打滑。请联系Husqvarna保养经销商。
	刀盘皮带磨损或损坏。更换刀盘皮带。	请参阅 更换刀盘皮带在第259页上。
当PTO按钮处于接合位置时,刀盘不启动。	卸草通道上没有安装集草袋或其他附件(如适用)。	将集草袋或其他附件安装到卸草通道上(如果适用)。

运输、存放和废弃处理

运输

• 在车辆或拖车上装卸本产品时，请使用全宽坡道。
• 本产品很重，会造成挤压伤害。当您在车辆或拖车上装卸时要小心。
• 请勿起吊产品。锚固点不是获得批准的起吊点，只能用于将产品固定到拖车上。
• 使用经批准的拖车运输本产品。
• 在用拖车拖运或在公路上运输本产品之前，确保您了解当地道路交通法规。
• 为了便于将产品装上拖车，请将刀盘置于最高位置。

稳妥地固定本产品以便运输

警告：在固定本产品之前，您必须阅读并理解安全章节的内容。请参阅安全性在第238页上。

警告：驻车制动不足以在运输过程中限制本产品的移动。将本产品牢牢地固定在装载区。

运输用具：2条经批准的绑带和4个止动块。

1. 将本产品驻停在装载区的中央。

小心：使用有盖板的运输车辆运输时，请先让本产品冷却，然后再将其放在盖板下方。

1. 确保本产品的重心位于运输车辆的轮轴上方。如果用拖车进行运输，要确保牵引杆上的垂直力正确。

1. 应用驻车制动。
2. 移除所有松散物体。
3. 将第一条绑带系到牵引杆上。

1. 向后拉紧绑带，以将产品固定在装载区。
2. 将第二条绑带缠绕在前轴上。

1. 将绑带系到装载区。

2. 将绑带朝装载区前面的方向拉紧，以将产品固定在装载区。

3. 将止动块放在后轮的前方和后方。

在季节结束时进行存放之前以及存放超过 30 天之前，做好产品的存放准备。如果燃油在燃油箱中保留达 30 天或更长时间，则粘性颗粒可能会造成化油器堵塞，这对引擎的运行有负面影响。

为了防止存放过程中出现粘性颗粒，应添加稳定剂。如果使用烷基化汽油，则无需添加稳定剂。如果使用标准汽油，则不要更换为烷基化汽油，否则会导致敏感的橡胶件变硬。向油箱或存放容器中的燃油添加稳定剂。始终使用制造商提供的混合比例。添加稳定剂后，让引擎至少运转10分钟，直到稳定剂流入化油器。

警告：请勿在油箱中含有燃油时，将本产品放在室内或空气流通不良的地方。如果燃油雾气靠近明火、火花或点火灯位置（例如，锅炉、热水箱和干衣机），则会引发火灾。

警告：清除产品中的草、树叶及其他易燃物质，以降低火灾风险。在将产品存放之前，让产品冷却下来。

• 清洁产品，请参阅 清洁本产品在第 251 页上。修复油漆损坏处，防止腐蚀。
• 检查本产品有无磨损或损坏的部件，上紧松动的螺丝和螺母。
• 拆下电池。清洁电池，为其充电，并在存放期间保持凉爽。
• 更换引擎油，并弃置废油。
• 排空燃油箱。启动引擎并使其运转，直到化油器中没有剩余燃油。

小心：如已添加稳定剂，则不要排空燃油箱和化油器。

• 关闭燃油切断阀。
• 拆下火花塞，并向每个汽缸中加入约一汤匙的引擎油。手动转动引擎轴以涂抹机油，重新插上火花塞。
• 润滑所有油嘴、接头和车轴。
• 将本产品放在清洁干燥的地方，并对其遮盖以增强保护。

- 可从经销商处购买在存放或运输期间为产品提供防护的遮盖物。

弃置

• 化学品可能很危险，严禁丢弃在地上。务必在服务中心或适用的处置场所弃置废弃化学品。
• 当本产品磨损时，将其寄送至经销商或适用的回收点。
• 机油、机油滤清器、燃油和电池会对环境产生负面影响。请遵守当地的回收要求和适用的法规。
• 切勿将电池作为生活垃圾丢弃。
• 将电池寄送至 Husqvarna 保养经销商，或者将其丢弃在废弃电池处置场所。

技术参数

技术参数

	TS 216Tm TS 218T TS 220TD
尺寸
宽度(不包括刀盘),mm 933 971 971
宽度,包括滑槽向上的刀盘,mm 1154 1154 1154
宽度,包括滑槽向下的刀盘,mm	1375	1375
高度,mm 1124 1124 1124
长度,mm 1921 2029 2029
重量(包括刀盘且油箱为空时),kg 226 234 236
轴距,mm 1250 1250 1250
轮距(前),mm 756 756 756
轮距(后),mm 717 717 717
胎压,前胎,kPa/bar/PSI 150/1.5/21.8 150/1.5/21.8 150/1.5/21.8
胎压,后胎,kPa/bar/PSI 100/1.0/14.5 100/1.0/14.5 100/1.0/14.5
前胎 15×6-6 15×6-6 15×6-6
后胎 18×8.5-8 20×10-8 20×10-8
最大爬坡,度(°)	10	10
在坡度为10°的斜坡上最大牵引设备重量,kg	110	110
牵引杆上允许施加的最大垂直负载,N/kg	520/52	520/52
牵引杆上允许施加的最大水平负载,N/kg	600/60	600/60
引擎
品牌/型号	Husqvarna / HV 635E	Husqvarna / HV 708AE
标称引擎输出,kW37	12.5	14.4
排量,cm3	635 708 764
最大引擎速度,rpm	3100 ± 50	3100 ± 100
最大前进速度,km/h	9	10
最大后退速度,km/h	5	6
燃油,无铅,最大乙醇/最小辛烷等级	E10/92	E10/92
燃油箱容量,L	13	13

	TS 216Tm TS 218	T TS 220TD
机油38	Husqvarna SAE30、HusqvarnaSAE5W-30Synthetic、HusqvarnaSAE10W-40	Husqvarna SAE30、HusqvarnaSAE5W-30Synthetic、HusqvarnaSAE10W-40	Husqvarna SAE30、HusqvarnaSAE5W-30Synthetic、HusqvarnaSAE10W-40
油量(包括机油滤清器),L 1.7 2.4 2.4
油量(不包括机油滤清器),L 1.6 2.3 2.3
启动马达电力启动,12V电力启动,12V电力启动,12V
变速箱
品牌/型号 Tuff Torq /	K46EN	Tuff Torq /K46EN	Tuff Torq /K46EP
油量,L 2.2 2.2 2.2
电气系统
类型12V,负极接地12V,负极接地12V,负极接地
电池12V,24Ah 12V,24Ah 12V,24Ah
主保险丝,A 20 20 20
火花塞 HQT-7/HQT-12 HQT-7/HQT-12 HQT-7/HQT-12
电极间隙,mm/in	0.6-0.8/0.024-0.032	0.6-0.8/0.024-0.032	0.6-0.8/0.024-0.032
灯泡型号 12 V,10.19 W 12 V,10.19 W 12 V,10.19 W
刀盘
割草宽度,mm	1080	1080	1080
割草高度,10档,mm	25-105	25-105	25-105
刀片
刀片长度,mm	554	554	554
货号 531 14 83-03 531 14 83-03 531 14 83-03
货号,地面覆盖套件(附件)39	546 51 52-01	546 51 52-01	546 51 52-01
货号,覆草刀片(附件)40	531 14 82-99	531 14 82-99	531 14 82-99
货号,侧面集草套件(附件)41	547 28 93-01	547 28 93-01	547 28 93-01
货号,集草刀片(附件)42	531 14 83-01	531 14 83-01	531 14 83-01

控制点

割草高度处于 1 档时的刀盘平行度 5-10 mm / 0.197-0.394 in.

割草高度处于 1 档时的控制点 25 ± 2 mm / 0.98 ± 0.079 in.

保养维修

在授权服务中心进行年度检查，以确保本产品安全运行，并在旺季达到最佳状态。对本产品进行维护或大修的最佳时间是淡季。

下达备件订单时，请提供有关购买年份、型号、类型和序列号的信息。

请始终使用原厂零件。

Husqvarna®

www.husqvarna.com
