| 产品类型 | 压力水箱 |
| 品牌 | 富世华 |
| 型号 | WT 10MP |
| 最大填充容量 | 10升 |
| 总容量 | 12.5升 |
| 最大喷雾压力 | 3巴 |
| 最大工作温度 | 40°C |
| 空重 | 2.8公斤 |
| 水箱材质 | 聚乙烯 |
| 运输方式 | 侧向 |
| 残留量 | 少于0.07升 |
| 泵 | 内置手动泵 |
| 软管 | 包含快速接头 |
| 安全阀 | 是 |
| 活塞压力计 | 是，带压力指示器 |
| 预期用途 | 用于除尘供水（钻头、混凝土锯、研磨机） |
| 维护 | 每使用50次后润滑O型圈和密封套；清洁过滤器 |
| 安全 | 请勿超过3巴；避免冻结；仅使用原装零件 |
| 合规 | CE, UKCA |
常见问题 - WT 10MP HUSQVARNA
用户关于以下问题的提问 WT 10MP HUSQVARNA
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 割草机 免费PDF格式！查找您的手册 WT 10MP - HUSQVARNA 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 WT 10MP 品牌 HUSQVARNA.
用户手册 WT 10MP HUSQVARNA
本使用说明书为设备不可分割的一部分，如要将本设备转手，则必须附带说明书。
警告：本产品具有危险性，可能会对用户或其他人员造成严重伤害或致其死亡。请谨慎并正确地使用本设备。
产品说明
Husqvarna WT 10MP 为一种压力水箱，压力通过手动泵产生。
用途
WT 10MP 压力水箱的设计用途是为钻孔机、混凝土锯、磨床等提供抑制灰尘所需用水。勿将本产品用作它途。请勿将本产品用于存放液体、饮用水，亦不能当做洗眼器使用。该产品仅供有经验的专业人士使用。
产品责任
按照产品责任法规，如发生以下情形，我公司将不会对本产品造成的损失承担任何责任：
- 产品维修不当。
- 使用非原厂或原厂未许可的零部件进行维修。
- 使用非原厂或原厂未许可的配件运行本产品。
- 产品未由授权服务中心或授权专业人员进行维修。
安全
只有经过培训、身体健康且经过充分休息的人员才允许使用本设备。使用人员禁止摄入酒精、毒品或药物。
儿童和青少年禁止使用本设备。
设备应存放在远离儿童之处。
使用危险性介质时必须采取预防措施，以防使用不当。
→ 事故危险！
请遵守所用产品操作说明中关于个人防护装备的信息。
防止周围出现火源。
勿让设备受压或置于阳光之下。确保本设备不会升温到最高工作温度之上（→表1）。防止本设备受到霜冻和氨的影响。
在湿滑、潮湿、积雪、结冰、斜坡和不平坦的地形上有打滑和绊倒的危险。保持工作区域整洁且照明条件良好。
禁止对本设备进行维修或改装。
零件如有损坏或无法正常工作，则请立即委托本公司售后服务部门或本公司授权的售后服务伙伴予以更换。
安全阀不得失效。
→ 爆炸危险！
仅使用原厂备件或配件。
如因使用第三方零部件造成损失，我公司概不负责。
只能使用内置的手动泵将水箱加压。在泵送过程中始终留意压力计，确保不会超过最大喷洒压力（→ 表 1）。
在加注前、使用之后、执行维护工作前、工作停止期间以及存放之前，必须将设备卸压。
运输时注意：运输时确保设备不会受损和倾翻。设备必须处于非加压状态。
→ 爆炸危险！
CE
本产品满足现行欧盟 EC 指令的要求。
UK CA
本产品满足现行英国法规的要求
提示：产品上的其他符号/标签与某些市场的认证要求相关。
文题提及的插图见本使用说明书的第3至5页。
供货范围
装有泵 [2] 的水箱 [1]、软管 [4]、使用说明书 [5]。（图 1）
技术参数
| 设备型号 | WT 10MP |
| 最大加注量 | 10 L |
| 总容量 | 12.5 L |
| 最大喷洒压力 | 3 bar |
| 最大工作温度 | 40 °C |
| 自重 | 2.8 kg |
| 水箱材质 | 聚乙烯 |
| 搬运方式 | 侧面 |
| 技术余量 | < 0.07 L |
表1
组装
- 将软管 [4] 插入支座 [10] 并用锁紧螺母锁定。（图 3）
检查
目视检查：水箱 [1]、泵 [2] 和软管 [4] 以及活塞压力计 [16] 是否受损？（图 1）
请特别注意水箱至软管与软管至插塞式接头之间的连接处，以及泵螺纹的状态。
密封性：将空设备充气至 2 bar（图 11）。
▶ 压力在 30 分钟内不得下降 0.5 bar 以上。
功能：将活塞压力计 [16] 向上拉出。（图 5）
▶ 压力必须释放。
定期检查设备，长时间未使用后（例如冬休后）也要予以检查。
零件如有损坏或无法正常工作，则请立即委托 Husqvarna 售后服务伙伴予以更换。
准备
请遵守“安全”一章中的注意事项。
设备必须为直立位。
通过水管进行加注时，管道或软管不得伸入水箱。
- 将红色的活塞压力计 [16] 向上拉出，直到水箱卸压为止。（图 5）
- 将带有手柄 [13] 的活塞杆向下压，然后逆时针转动活塞杆。▶ 带有手柄的活塞杆已锁定。（图 6）
-
将泵 [2] 从水箱旋出。（图 7）
-
将液体注入水箱 [1]。（图 8）
-
通过水箱上的刻度 [35] 检查液位。（图 8）
-
将泵 [2] 旋入水箱。（图 9）
- 将带有手柄 [13] 的活塞杆向下压，然后顺时针转动活塞杆。
▶ 带有手柄的活塞杆已解锁。（图 10）
- 在水箱中产生所需的压力。（图 11）
最大压力不应超过 3 bar（活塞压力计上的红线处，图 11）。如超过最大压力，安全阀会就会响应并释放过压。
- 将带有手柄 [13] 的活塞杆向下压，然后逆时针转动活塞杆。
▶ 带有手柄的活塞杆已锁定。（图 6）

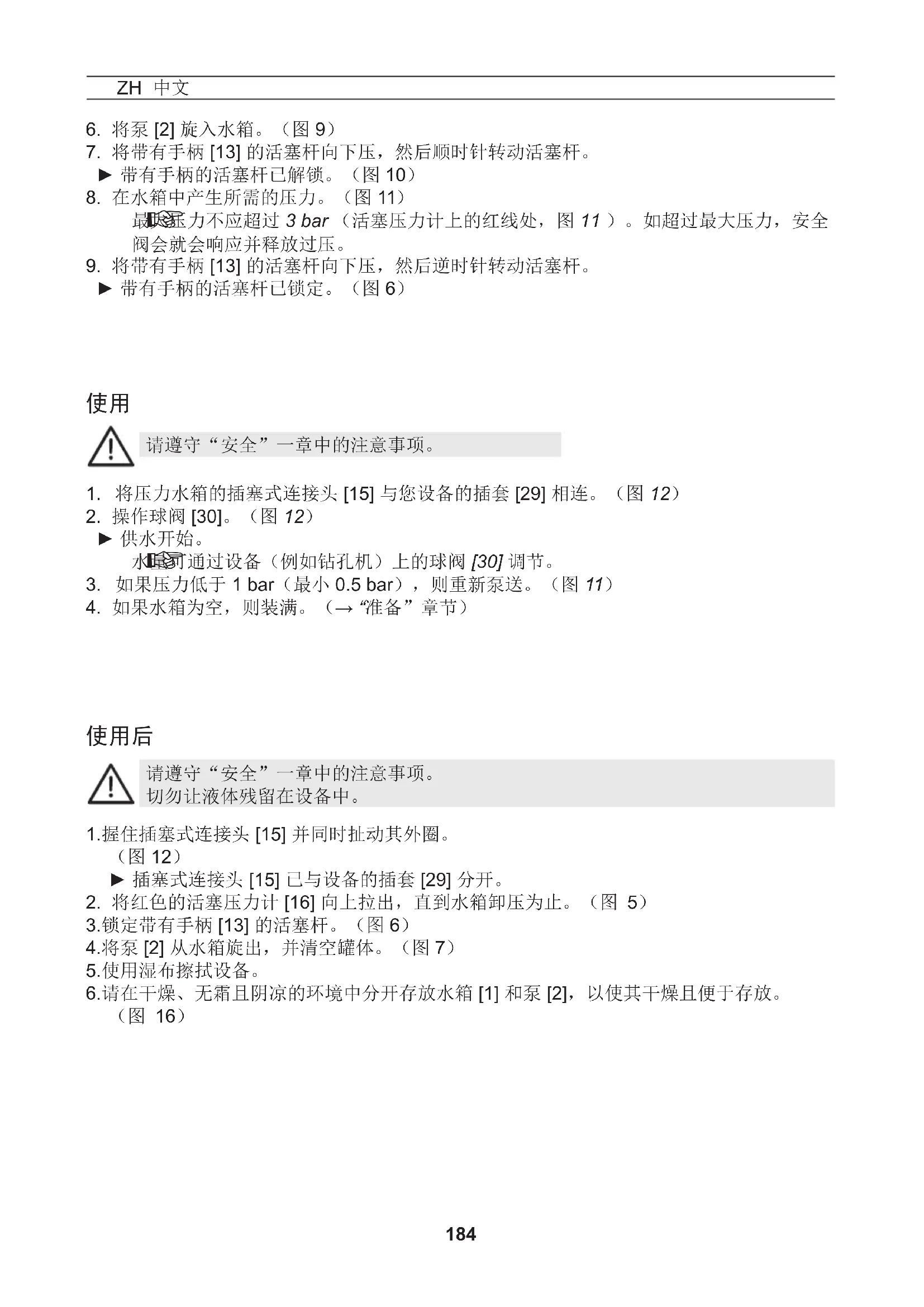

使用
请遵守“安全”一章中的注意事项。
- 将压力水箱的插塞式连接头 [15] 与您设备的插套 [29] 相连。（图 12）
- 操作球阀 [30]。（图 12）
▶ 供水开始。
水量可通过设备（例如钻孔机）上的球阀[30]调节。
- 如果压力低于 1 bar（最小 0.5 bar），则重新泵送。（图 11）
- 如果水箱为空，则装满。（→“准备”章节）
使用后
请遵守 “安全” 一章中的注意事项。 切勿让液体残留在设备中。
- 握住插塞式连接头 [15] 并同时扯动其外圈。
(图 12)
▶ 插塞式连接头 [15] 已与设备的插套 [29] 分开。
- 将红色的活塞压力计 [16] 向上拉出，直到水箱卸压为止。（图 5）
- 锁定带有手柄 [13] 的活塞杆。（图 6）
- 将泵 [2] 从水箱旋出，并清空罐体。（图 7）
- 使用湿布擦拭设备。
6.请在干燥、无霜且阴凉的环境中分开存放水箱 [1] 和泵 [2]，以使其干燥且便于存放。
(图 16)
维护保养
请遵守“安全”一章中的注意事项。
使用 50 次后或每年最少一次:
- 将泵 [2] 从水箱旋出。（图 7）
- 将泵 [2] 拆解。
a) 解锁带有手柄 [13] 的活塞杆。（图 17）
将带有手柄 [13] 的活塞杆从缸套中向上拉到底，然后逆时针转动活塞杆。（图 17）
C) 将带有手柄 [13] 的活塞杆与缸套 [2] 分离。（图 17）
- 给 O 形环 [19] 和轴环 [20] 上油。（图 18）
- 组装泵。
a) 将带有手柄 [13] 的活塞杆推入缸套。（图 20）
b) 握住缸套 [2] 并用拇指用力压入导向塞 [14]。（图 20）
c) 将带有手柄 [13] 的活塞杆向上拉到底，然后顺时针转动活塞杆。（图 20）
▶ 导向塞 [14] 卡入到位。
- 锁定带有手柄 [13] 的活塞杆并将泵 [2] 旋入水箱 [1]。（图 9）
- 将带有排出过滤器 [34] 的软管 [4] 从水箱中取出，然后用流水清洗该过滤器。（图 24）
请遵守您所在国家/地区的事故防范规定并定期对设备进行检查。
如无特殊规定，则我们建议每 2 年进行一次外部检查，且每 5 年进行一次内部检查，然后每 10 年由专家进行一次强度检查。
故障
仅使用原厂备件或配件。
| 故障 原因 解决方法 | ||
| 设备内没有形成压力 泵未 | 旋紧。将泵旋紧。 | |
| 泵的O形环[19]损坏。 | 更换O形环。(图19) | |
| 轴环[20]损坏。更换轴环。(图19) | ||
| 泵渗水 | 阀盘[23]脏污或损坏。清洁并更换阀盘。(图21) | |
| 活塞压力计未指示水箱压力,安全阀排气过早。 | 活塞压力计[16]损坏。 | 更换活塞压力计。(图26) |
本使用说明书中的信息和插图仅供参考，且不具任何约束力。制造商在必要情况下会保留对产品进行改动或改进的权利，而无需通知持有相似机型的客户。
欧盟符合性声明
我们 Husqvarna AB 公司（地址：SE 561 82 Huskvarna，瑞典，电话：+46 36 146500）特此声明：
| 产品名称 压力水箱 | |
| 品牌 | HUSQVARNA |
| 型号 | WT 10 MP |
| 标识 | 从2022开始生产的产品,以月份和年份进行标识(MMYY) |
产品完全符合以下欧盟指令和规定：
| 指令/规定 产品名称 | |
| 2006/42/EC | “机械指令” |
并满足以下标准和技术规范的要求；
EN ISO 12100:2010
Partille, 2022-11-30

