KORISNIČKI PRIRUČNIK WT 10MP HUSQVARNA

5. Prebrišite uređaj vlažnom krpom.

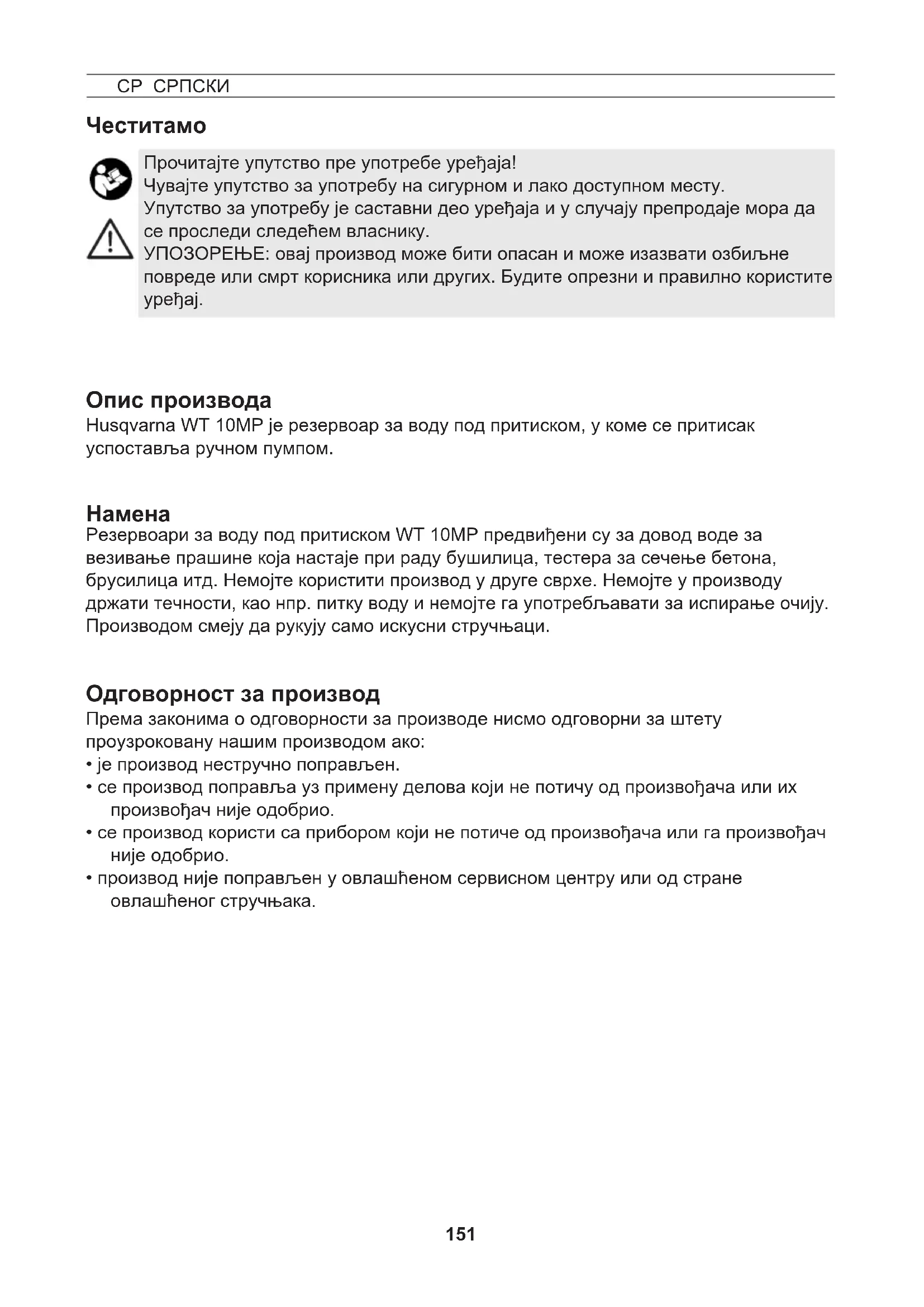

Husqvarna WТ 10MP је резервоар за воду под притиском, у коме се притисак успоставља ручном пумпом. Опис производа

Прочитајте упутство пре употребе уређаја! Чувајте упутство за употребу на сигурном и лако доступном месту. Упутство за употребу је саставни део уређаја и у случају препродаје мора да се проследи следећем власнику. УПОЗОРЕЊЕ: овај производ може бити опасан и може изазвати озбиљне повреде или смрт корисника или других. Будите опрезни и правилно користите

Резервоари за воду под притиском WТ 10MP предвиђени су за довод воде за везивање прашине која настаје при раду бушилица, тестера за сечење бетона, брусилица итд. Немојте користити производ у друге сврхе. Немојте у производу држати течности, као нпр. питку воду и немојте га употребљавати за испирање очију. Производом смеју да рукују само искусни стручњаци. Одговорност за производ Према законима о одговорности за производе нисмо одговорни за штету проузроковану нашим производом ако:

• је производ нестручно поправљен.

• се производ поправља уз примену делова који не потичу од произвођача или их произвођач није одобрио.

• се производ користи са прибором који не потиче од произвођача или га произвођач није одобрио.

• производ није поправљен у овлашћеном сервисном центру или од стране овлашћеног стручњака.152 153

Напомена: Остали симболи/налепнице на производу односе се на захтеве сертификације за поједина тржишта. Овај производ је усаглашен са важећим директивама ЕЗ. Овај производ испуњава важеће прописе Уједињеног

Уређај смеју да користе искључиво обучене, здраве и одморне особе. Оне не смеју да буду под утицајем алкохола, дрога или медикамената. Деца и млади не смеју да користе уређај. Чувајте уређај даље од деце. Предузмите мере предострожности како не би дошло до злоупотребе опасних средстава.

• Опасност од несрећа! Придржавајте се навода о личној заштитној опреми из упутства за руковање коришћеног производа. У окружењу избегавајте изворе паљења. Никад не остављајте уређај дуже време под притиском или на сунцу. Уверите се да се уређај не загрева преко максималне радне температуре (→ табела 1). Заштитите уређај од мраза и амонијака. Постоји опасност од клизања и саплитања на клизавим теренима, влажном тлу, по снегу, леду, на падинама и неравној подлози. Одржавајте радни простор уредним и добро осветљеним. Уређај се не сме поправљати нити се на њему смеју вршити било какве измене. Оштећене и неисправне делове треба одмах дати на замену или нашем сервису или неком од наших овлашћених сервисних партнера. Сигурносни вентил се не сме стављати ван функције.

• Опасност од експлозије! Користите искључиво оригиналне резервне делове и прибор. Не одговарамо за штету насталу применом компонената других произвођача. За успостављање притиска у резервоару за воду користите само уграђену ручну пумпу. Приликом пумпања све време пратите притисак на манометру како не би дошло до прекорачења максималног притиска прскања (→ табела 1). Уређај мора бити растерећен притиска пре пуњења, након употребе, пре извођења радова на одржавању, при прекидима у раду и приликом складиштења. Имајте на уму приликом транспорта: Превозите уређај тако да је заштићен од оштећења и превртања. Уређај мора бити растерећен притиска.

• Опасност од експлозије!153

Тип уређаја WT 10MP Макс. количина пуњења 10 л Укупна запремина 12,5 л Макс. притисак прскања 3 бара Макс. радна температура 40 °Ц Нето тежина 2,8 кг Материјал резервоара

Технички условљен остатак течности < 0,07 л

1. Утакните црево [4] у прихватник [10] и причврстите га слепом навртком. (сл. 3)

Технички подаци Таб. 1

Уређај проверавајте редовно и након што га дуже време нисте користили, као што је нпр. период након зимског одмора. Оштећене и неисправне делове треба одмах дати на замену или нашем сервису или неком од наших овлашћених сервисних партнера. Обратите пажњу на напомене из пог. „Безбедност“. Уређај мора да буде у вертикалном положају. Приликом пуњења из вода за воду, вод или црево не смеју да стрче у

Визуелна контрола: Да ли су резервоар [1], пумпа [2], црево [4] и клипни манометар [16] неоштећени? (сл. 1)

Нарочито пазите на спојеве између резервоара и црева као и између црева и утичне спојнице и обратите пажњу на стање навоја пумпе. Непропусност: Напумпајте празан уређај на притисак од 2 бара (сл. 11). ► У року од 30 мин притисак не сме опасти за више од 0,5 бара. Функција: Повуците клипни манометар увис [16]. (сл. 5) ► Притисак се разграђује.

2. Притисните клипњачу са ручком [13] на доле и окрените је улево. ► Тиме је

клипњача са ручком закочена. (сл. 6)

3. Одвијте пумпу [2] из резервоара. (сл. 7)

4. Сипајте течност у резервоар [1]. (сл. 8)

5. Проверите напуњеност уз помоћ лествице [35] на резервоару. (сл. 8)

Резервоар [1] са пумпом [2], црево [4], упутство за употребу [5]. (сл. 1)

Слике које се спомињу у тексту наћи ћете на страницама 3 – 5 овог

Садржај испоруке Оштећене и неисправне делове треба одмах дати на замену неком од наших Husqvarna сервисних партнера.154 155

1. Прикључите утичну спојницу [15] резервоара за воду под притиском на утичну

назувицу вашег уређаја [29]. (сл. 12)

2. Отворите кугласту славину [30]. (сл. 12)

► Течност почиње да навире.

Количина течности може да се регулише кугластом славином [30] на уређају (нпр. бушилици).

3. Ако притисак падне испод 1 бара (мин. 0,5 бара), допумпајте. (сл. 11)

Након употребе Обратите пажњу на напомене из пог. „Безбедност“. Обратите пажњу на напомене из пог. „Безбедност“. Немојте никада остављати течност у уређају.

5. Пребришите уређај влажном крпом.

6. У сврху сушења и складиштења одложите резервоар [1] и пумпу [2] одвојено на

суво место, заштићено од сунца и мраза. (сл. 16)

6. Завијте пумпу [2] у резервоар. (сл. 9)

7. Притисните клипњачу са ручком [13] на доле и окрените је удесно.

► Тиме је клипњача са ручком откочена. (сл. 10)

8. Успоставите жељени притисак у резервоару. (сл. 11)

9. Притисните клипњачу са ручком [13] на доле и окрените је улево.

► Тиме је клипњача са ручком закочена. (сл. 6)

1. Држите утичну спојницу [15] и истовремено повуците њен спољашњи прстен.

(сл. 12) ► Утична спојница [15] се тиме одваја од утичне назувице [29] уређаја.

3. Закочите клипњачу са ручком [13]. (сл. 6)

4. Одвијте пумпу [2] из резервоара и испразните резервоар. (сл. 7)155

Одржавање и нега Сметња Узрок Помоћ У уређају се не успоставља притисак Пумпа није чврсто завијена. Чврсто завијте пумпу. Прстенасти заптивач [19] на пумпи је неисправан. Замените прстенасти заптивач. (сл. 19) Обујмица [20] је неисправна. Замените обујмицу. (сл. 19) Течност избија из

Вентилски диск [23] је запрљан или неисправан. Очистите или замените вентилски диск. (сл. 21) Клипни манометар не приказује притисак резервоара, сигурносни вентил се прерано активира. Клипни манометар [16] је неисправан. Замените клипни манометар. (сл. 26) Користите искључиво оригиналне резервне делове и прибор. Придржавајте се локалних законских прописа о заштити на раду и редовно подвргавајте уређај контроли. Уколико закон не прописује ништа специјално, препоручујемо да уређај дате одговарајућем стручњаку на спољашњи преглед сваке 2 године, а на унутрашње инспицирање сваких 5 година као и да га сваких 10 година подвргнете тесту оптеретивости. Обратите пажњу на напомене из пог. „Безбедност“. Након 50 употреба, најмање једном годишње:

• Одвијте пумпу [2] из резервоара. (сл. 7)

• Раставите пумпу [2]. a) Откочите клипњачу са ручком [13]. (сл. 17) б) Повуците клипњачу са ручком [13] до краја из цилиндричне цеви и окрените је улево. (сл. 17) в) Одвојите клипњачу са ручком [13] од цилиндричне цеви [2]. (сл. 17)

• Подмажите прстенасти заптивач [19] и обујмицу [20]. (сл. 18)

• Саставите пумпу. a) Гурните клипњачу са ручком [13] у цилиндричну цев. (сл. 20) б) Држите цилиндричну цев [2] па палцем снажно утисните чеп [14]. (сл. 20) в) Повуците клипњачу са ручком [13] до краја и окрените је удесно. (сл. 20) ► Чеп [14] се углављује.

• Закочите клипњачу са ручком [13] и завијте пумпу [2] у резервоар [1]. (сл. 9)

• Извадите црево [4] са одводним филтером [34] из резервоара и оперите га под млазом воде. (сл. 24) Информације и илустрације из овог упутства за рад служе само као смернице и ни на који начин нису обавезујући. Произвођач задржава право, уколико сматра да је то потребно, да изврши измене или побољшања на производима, без обавезе обавештавања клијената који поседују сличан модел.

СР СРПСКИ156 157 Оригинално упутство за рад
