Тип продукту	Напірний водяний резервуар
Бренд	Husqvarna
Модель	WT 10MP
Максимальна наповнюваність	10 літрів
Загальна ємність	12,5 літрів
Максимальний тиск розпилення	3 бари
Максимальна робоча температура	40 °C
Вага порожнього	2,8 кг
Матеріал резервуара	Поліетилен
Спосіб транспортування	Бічний
Залишкова кількість	Менше ніж 0,07 літра
Насос	Вбудований ручний
Гнучкий шланг	Входить в комплект зі швидким з'єднанням
Запобіжний клапан	Так
Поршневий манометр	Так, з індикатором тиску
Передбачуване використання	Подача води для зв'язування пилу (бури, бетонні пилки, шліфувальні машини)
Обслуговування	Змащування ущільнювальних кілець та манжети після 50 використань; очищення фільтра
Безпека	Не перевищувати 3 бари; уникати замерзання; використовувати лише оригінальні деталі
Відповідність	CE, UKCA

Часті запитання - WT 10MP HUSQVARNA

Як накачати апарат?

Використовуйте вбудований ручний насос, рухаючи поршневу штангу. Слідкуйте за манометром, щоб не перевищити 3 бари.

Яка максимальна наповнюваність?

Максимальна наповнюваність становить 10 літрів. Не перевищуйте цю межу.

Чи можна використовувати резервуар для питної води?

Ні, апарат призначений лише для зв'язування пилу. Не використовуйте для питної води, зберігання рідин або як очну ванночку.

Як злити воду з резервуара?

Скиньте тиск з апарату, потягнувши поршневий манометр вгору, потім відкрутіть насос і спорожніть резервуар.

Що робити, якщо тиск не піднімається?

Перевірте, чи насос добре загвинчено. Якщо проблема не зникає, замініть ущільнювальне кільце або манжету.

Як обслуговувати насос?

Після 50 використань розберіть насос, змастіть ущільнювальне кільце та манжету відповідним мастилом, потім зберіть назад.

Який максимальний робочий тиск?

Максимальний тиск становить 3 бари. Не перевищуйте це значення; запобіжний клапан скидає надлишковий тиск.

Чи можна використовувати неоригінальні деталі?

Ні, використовуйте лише запасні частини та аксесуари оригінального Husqvarna для забезпечення безпеки та відповідності.

Як зберігати апарат?

Спорожніть та очистіть резервуар. Зберігайте резервуар і насос окремо в сухому, захищеному від морозу та сонця місці.

Чи відповідає апарат європейським стандартам?

Так, він відповідає директиві 2006/42/ЄС (директива про машини) та має маркування CE та UKCA.

ПОСІБНИК КОРИСТУВАЧА WT 10MP HUSQVARNA

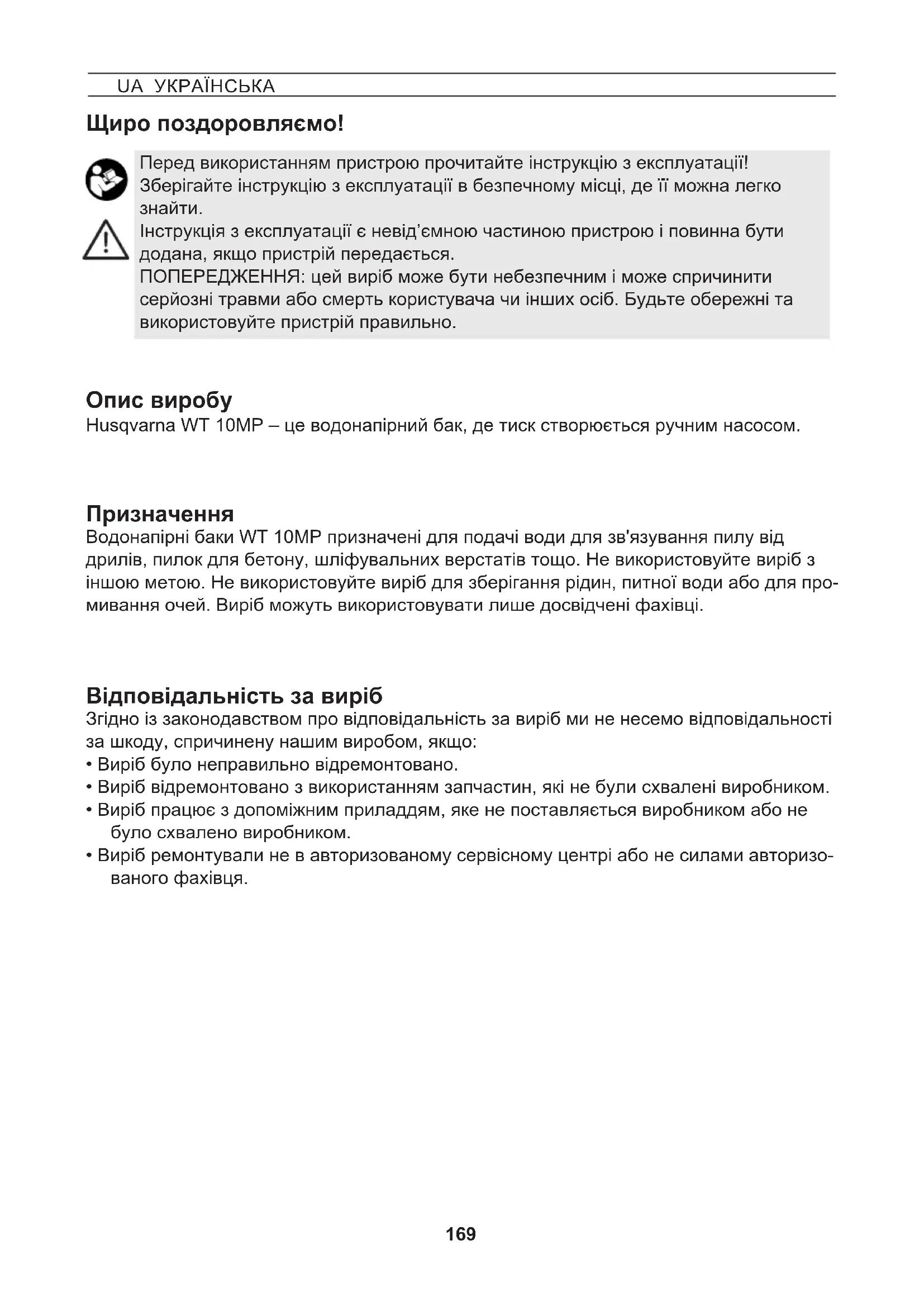

UK Посібник користувача Ukrainian 169

Перед використанням пристрою прочитайте інструкцію з експлуатації!

Зберігайте інструкцію з експлуатації в безпечному місці, де її можна легко знайти.

Інструкція з експлуатації є невід'ємною частиною пристрою і повинна бути додана, якщо пристрій передається.

ПОПЕРЕДЖЕННЯ: цей виріб може бути небезпечним і може спричинити серйозні травми або смерть користувача чи інших осіб. Будьте обережні та використовуйте пристрій правильно.

Опис виробу

Husqvarna WT 10MP – це водонапірний бак, де тиск створюється ручним насосом.

Призначення

Водонапірні баки WT 10MP призначені для подачі води для зв'язування пилу від дрилів, пилок для бетону, шліфувальних верстатів тощо. Не використовуйте виріб з іншою метою. Не використовуйте виріб для зберігання рідин, питної води або для промивання очей. Виріб можуть використовувати лише досвідчені фахівці.

Відповідальність за виріб

Згідно із законодавством про відповідальність за виріб ми не несемо відповідальності за шкоду, спричинену нашим виробом, якщо:

• Виріб було неправильно відремонтовано.
• Виріб відремонтовано з використанням запчастин, які не були схвалені виробником.
- Виріб працює з допоміжним приладдям, яке не поставляється виробником або не було схвалено виробником.
- Виріб ремонтували не в авторизованому сервісному центрі або не силами авторизованого фахівця.

Безпека

Працювати з пристроєм можуть тільки навчені, здорові та не стомлені люди.

Ви не повинні перебувати під впливом алкоголю, наркотиків або ліків.

Дітям і підліткам заборонено користуватися пристроєм.

Зберігайте пристрій у недоступному для дітей місці.

Вживайте запобіжних заходів щодо зловживання при користуванні небезпечними засобами.

→ Небезпека нещасних випадків!

Дотримуйтеся інформації щодо засобів індивідуального захисту в інструкції з експлуатації використовуваного виробу.

Уникайте джерел займання навколо.

Не залишайте пристрій під тиском та/або на сонці. Переконайтеся, що пристрій не нагрівається вище максимальної робочої температури (→ таблиця 1). Захищайте пристрій від морозу та аміаку.

У слизьких, мокрих, снігових і льодяних умовах, на схилах і нерівній місцево- сті існує ризик посковзнутися і спіткнутися.

Тримайте робоче місце в порядку та добре освітленим.

Ремонт або модифікація пристрою заборонені.

Негайно замінюйте пошкоджені або нефункціонуючі деталі силами нашої служби обслуговування клієнтів або уповноважених нами сервісних партнерів.

Запобіжний клапан не можна блокувати.

→ Небезпека вибуху!

Використовуйте лише оригінальні запасні частини та приладдя.

Ми не несемо відповідальності за шкоду, спричинену використанням частин сторонніх виробників.

Використовуйте лише вбудований ручний насос для створення тиску в резервуарі для води. Завжди дивіться на манометр під час накачування, щоб переконатися, що ви не перевищили максимальний тиск розпилення (→ Таблиця 1).

Перед наповненням, після використання, перед роботами з технічного об- слуговування, під час перерв у роботі та для зберігання з пристрою потрібно скинути тиск.

Дотримуватися при транспортуванні: Транспортувати пристрій таким чином, щоб він був захищений від пошкоджень і перекидання. Пристрій повинен бути не під тиском.

→ Небезпека вибуху!

CE

Цей виріб відповідає чинним директивам ЄС.

UK CA

Цей продукт відповідає чинним нормам

Великобританії

Вказівка: Інші символи/наклейки на продукті стосуються вимог сертифікації для деяких ринків.

Звадані в тексті ілюстрації ви знайдете на сторінках 3-5 цієї інструкції з експлуатації.

Комплект постачання

бак [1] з насосом [2], шланг [4], інструкція з експлуатації [5]. (мал. 1)

Технічні характеристики

Тип приладу	WT 10MP
Макс. об'єм наповнення	10 л
Загальний вміст	12,5 л
Макс. тиск розпилювання	3 бар
Макс. робоча температура	40 °C
Власна вага	2,8 кг
Матеріал бака	Поліетилен
Як правильно носити	збоку
Технічний залишковий об'єм	< 0,07 л

Таблиця 1

Збирання

1. Вставте шланг [4] у кріплення [10] і закріпіть його накидною гайкою. (мал. 3)

Перевірка

Візуальний контроль: Чи бак [1], насос [2] і шланг [4] і поршневий манометр [16] не пошкоджені? (мал. 1)

Озбливу увагу зверніть на з'єднання бак - шланг і шланг - з'єднувальна муфта, а також на стан різьби насоса.

Щільність: Накачайте порожній пристрій до 2 бар (мал. 11).

▶ Тиск не повинен падати більше ніж на 0,5 бар протягом 30 хв.

Функция: Підніміть поршневий манометр [16]. (мал. 5)

▶ Тиск повинен повністю впасти.

Перевіряйте пристрій регулярно, а також після тривалого періоду невикористання, наприклад, після перерви на зиму.

Негайно замінюйте пошкоджені або нефункціонуючі деталі силами нарвоє служ-партнера Husqvarna.

Підготовка

Дотримуйтеся вказівок з розділу «Безпека».

Пристрій повинен знаходитися у вертикальному положенні.

При заповненні з водопроводу труба або шланг не повинні заходити в бак.

1. Підіймайте червоний поршневий манометр [16] вгору до тих пір, поки в баку не буде повністю скинуто тиск. (мал. 5)
2. Натисніть на поршневий шток з ручкою [13] вниз і поверніть його проти годинникової стрілки. ► Поршневий шток з ручкою заблоковано. (мал. 6)
3. Вигвинтіть насос [2] з бака. (мал. 7)
4. Залийте у бак [1] рідину. (мал. 8)

5. Перевірте рівень заповнення за допомогою шкали [35] на баку. (мал. 8)

6. Вгвинтіть насос [2] у бак. (мал. 9)

7. Натисніть на поршневий шток з ручкою [13] вниз і поверніть його по годинниковій стрілці.

▶ Поршневий шток з ручкою розблоковано. (мал. 10)

1. Створіть потрібний тиск у баку. (мал. 11)

Макс. тиск не повинен перевищувати 3 бар (червона лінія на поршневому манометрі, мал. 11). При перевищенні максимального тиску спрацьовує запобіжний клапан, який скидає надлишковий тиск.

1. Натисніть на поршневий шток з ручкою [13] вниз і поверніть його проти годинникової стрілки.

▶ Поршневий шток з ручкою заблоковано. (мал. 6)

Використання

Дотримуйтеся вказівок з розділу «Безпека».

1. З'єднайте з'єднувальну муфту [15] водонапірного бака зі штекерним ніпелем пристрою [29]. (мал. 12)
2. Натисніть на кульовий кран [30]. (мал. 12)

▶ Починає подаватися рідина.

Обсям рідини можна регулювати за допомогою кульового крана [30] на пристрої (наприклад, дрилі).

1. Якщо тиск падає нижче 1 бар (мін. 0,5 бар), потрібно підкачати. (мал. 11)
2. Якщо бак порожній, наповніть його. (→ розділ «Підготовка»)

Після використання

Дотримуйтеся вказівок з розділу «Безпека».

Ніколи не залишайте рідину в пристрої.

1. Утримуючи з'єднувальну муфту [15], одночасно потягніть її зовнішнє кільце. (мал. 12)
   З'єднувальна муфта [15] від'єднана від штекерного ніпеля [29] пристрою.
2. Підіймайте червоний поршневий манометр [16] вгору до тих пір, поки в баку не буде повністю скинуто тиск. (мал. 5)
3. Заблокуйте поршневий шток з ручкою [13]. (мал. 6)
4. Вигвинтіть насос [2] з бака і спорожніть бак. (мал. 7)
5. Протріть пристрій вологою ганчіркою.
6. Для просушування та зберігання тримайте бак [1] і насос [2] окремо в сухому, захищеному від морозу і сонячних променів місці. (мал. 16)

Технічне обслуговування та догляд

Дотримуйтеся вказівок з розділу «Безпека».

Після 50 разів застосування, щонайменше один раз на рік:

• Вигвинтіть насос [2] з бака. (мал. 7)
- Розберіть насос [2].

a) Розблокуйте поршневий шток з ручкою [13]. (мал. 17)
b) Витягніть поршневий шток з ручкою [13] з циліндричної трубки до упору і поверніть його проти годинникової стрілки. (мал. 17)
с) Від'єднайте поршневий шток з ручкою [13] і циліндричну трубку [2]. (мал. 17)

• Змастіть кільце круглого перерізу [19] і манжету [20]. (мал. 18)
• Зберіть насос.

a) Вставте поршневий шток з ручкою [13] у циліндричну трубку. (мал. 20)
b) Утримуючи циліндричну трубку [2], щільно втисніть напрямну заглушку [14] великим пальцем. (мал. 20)
с) Потягніть поршневий шток з ручкою [13] до упору і поверніть його по годинниковій стрілці. (мал. 20)

▶ Напрямна заглушка [14] фіксується.

• Заблокуйте поршневий шток з ручкою [13] і вгвинтіть насос [2] в бак [1]. (мал. 9)
• Вийміть шланг [4] з вихідним фільтром [34] із бака та промийте вихідний фільтр під проточною водою. (мал. 24)

Дотримуйтесь законодавчих правил запобігання нещасним випадкам у вашій країні та регулярно перевіряйте пристрій.

Якщо спеціальні правила відсутні, ми рекомендуємо зовнішній огляд кожні 2 роки і внутрішній огляд кожні 5 років, а також перевірку міцності експертом кожні 10 років.

Несправності

Використовуйте лише оригінальні запасні частини та приладдя.

Несправність Причина	Усунення
У пристрої не створю-ється тиск	Міцно не пригвинчено насос.	Міцно пригвинтити насос.
	Кільце круглого перерізу [19] на насосі несправне.	Замінити кільце круглого перерізу. (мал. 19)
	Манжета [20] несправна. Замінити манжету. (мал. 19)
Рідина витікає з насоса	Диск клапана [23] забруднений або несправний.	Почистити чи замінити диск клапана. (мал. 21)
Поршневий манометр не показує тиск в баку, запобіжний клапан спрацьовує занадто рано.	Поршневий манометр [16] несправний.	Замінити поршневий манометр. (мал. 26)

Інформація та малюнки, наведені в цій інструкції з експлуатації, мають рекомендаційний характер і не є обов'язковими для виконання Виробник залишає за собою право, якщо вважатиме за необхідне, вносити зміни або удосконалення в продукцію, не повідомляючи про це клієнтів, які володіють аналогічною моделлю.

CE

Декларація відповідності стандартам ЄС

Ми, Husqvarna AB, SE 561 82 Huskvarna, ШВЕЦІЯ, тел. [phone] заявляемо, що виріб:

Опис Водонапірний бак
Марка HUSQVARNA
Тип/модель WT 10 MP
Ідентифікація Виготовлення з 2022, у формі місяць і рік, ММРР

повністю відповідає наступним Директивам та Регламентам ЄС:

Директива/Регламент Опис
2006/42/ЄС «Директива	ЄС про машини й механізми»

і що застосовуються такі стандарти та/або технічні специфікації; EN ISO 12100:2010

Партілле, 2022-11-30

From 82

Fredrik Sandinge

Відповідальний за технічну документацію
