Produkttyp	Tryckvattenbehållare
Märke	Husqvarna
Modell	WT 10MP
Maximal fyllningskapacitet	10 liter
Total kapacitet	12,5 liter
Maximalt spruttryck	3 bar
Maximal arbetstemperatur	40 °C
Tomvikt	2,8 kg
Behållarmaterial	Polyeten
Transportläge	Sidoliggande
Restmängd	Mindre än 0,07 liter
Pump	Inbyggd manuell
Slang	Ingår med snabbkoppling
Säkerhetsventil	Ja
Kolvmanometer	Ja, med tryckindikator
Avsedd användning	Vattenförsörjning för dammbindning (borrmaskiner, betongsågar, slipmaskiner)
Underhåll	Smörj O-ringar och manschett efter 50 användningar; rengör filtret
Säkerhet	Överskrid inte 3 bar; undvik frost; använd endast originaldelar
Överensstämmelse	CE, UKCA

Vanliga frågor - WT 10MP HUSQVARNA

Hur trycksätter jag enheten?

Använd den inbyggda handpumpen genom att pumpa kolvstången. Håll koll på manometern för att inte överskrida 3 bar.

Vad är den maximala fyllningskapaciteten?

Den maximala fyllningskapaciteten är 10 liter. Överskrid inte denna gräns.

Kan jag använda behållaren för dricksvatten?

Nej, enheten är endast avsedd för dammbindning. Använd inte för dricksvatten, förvaring av vätskor eller som ögondusch.

Hur tömmer jag behållaren?

Avtryck enheten genom att dra kolvmanometern uppåt, skruva sedan loss pumpen och töm behållaren.

Vad gör jag om trycket inte stiger?

Kontrollera att pumpen är ordentligt fastskruvad. Om problemet kvarstår, byt ut O-ringen eller manschetten.

Hur underhåller jag pumpen?

Efter 50 användningar, demontera pumpen, smörj O-ringen och manschetten med lämpligt fett, och montera tillbaka.

Vad är det maximala arbetstrycket?

Det maximala trycket är 3 bar. Överskrid inte detta värde; säkerhetsventilen släpper ut övertryck över denna nivå.

Kan jag använda icke-originaldelar?

Nej, använd endast reservdelar och tillbehör av Husqvarna original för att garantera säkerhet och överensstämmelse.

Hur förvarar jag enheten?

Töm och rengör behållaren. Förvara behållaren och pumpen separat på en torr, frost- och solskyddad plats.

Är enheten i enlighet med europeiska standarder?

Ja, den är i enlighet med direktiv 2006/42/EG (maskindirektivet) och bär CE- och UKCA-märkning.

BRUKSANVISNING WT 10MP HUSQVARNA

▶ Stempelstangen med greb er läst. (ill. 6)

▶ Stempelstangen med greb er läst.

Brug

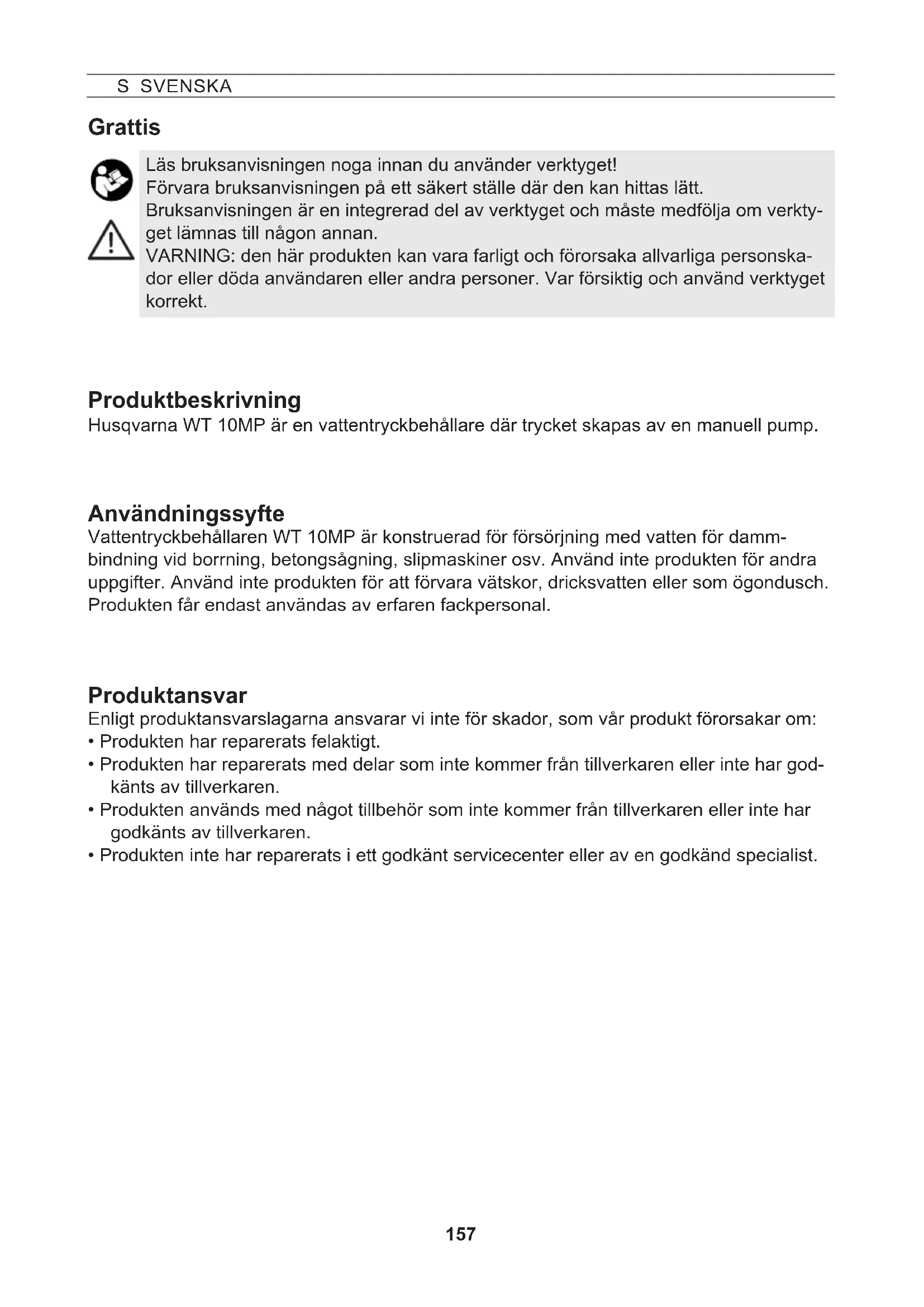

Läs bruksanvisningen noga innan du använder verktyget!

Förvara bruksanvisningen på ett säkert ställe där den kan hittas lätt.

Bruksanvisningen är en integrerad del av verktyget och måste medfölja om verktyget lämnas till någon annan.

WARNING: den här produkten kan vara farligt och förorsaka allvarliga personskador eller döda användaren eller andra personer. Var försiktig och använd verktyget korrekt.

Produktbeskrivning

Husqvarna WT 10MP är en vattentryckbehållare där trycket skapas av en manuell pump.

Användningssyfte

Vattentryckbehållaren WT 10MP är konstruerad för försörjning med vatten för damm- bindning vid borrning, betongsågning, slipmaskiner osv. Använd inte produkten för andra uppgifter. Använd inte produkten för att förvara vätskor, dricksvatten eller som ögondusch.

Produkten får endast användas av erfaren fackpersonal.

Produktansvar

Enligt produktansvarslagarna ansvarar vi inte för skador, som vår produkt förorsakar om:

• Produkten har reparerats felaktigt.
• Produkten har reparerats med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.
• Produkten används med något tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.
• Produkten inte har reparerats i ett godkänt servicecenter eller av en godkänd specialist.

Säkerhet

Endaste utbildade, friska och utvilade personer får arbeta med verktyget.

De får inte var påverkade av alkohol, droger eller mediciner.

Barn och ungdomar får inte använda verktyget.

Förvara verktyget barnsäkert.

Se till att verktyget inte missbrukas vid användning av farliga medel.

→ Olycksrisk!

Beakta informationen om personlig skyddsutrustning i bruksanvisningen till den använda produkten.

Undvik antändningskällor i omgivningen.

Låt inte verktyget stå under tryck och/eller stå i solen. Se till att verktyget inte uppvärms över den maximala driftstemperaturen (→ tabell 1). Skydda verktyget mot frost och ammoniak.

Det finns risk att halka och snubbla när det är halt, vått, snö, is och på sluttningar.

Håll arbetsområdet städat och väl upplyst.

Reparationer eller ändringar på verktyget är inte tillåtet.

Låt vår kundtjänst eller våra auktoriserade servicepartner omedelbart byta ut skadade eller funktionsodugliga delar.

Säkerhetsventilen får inte sättas ur funktion.

→ Explosionsrisk!

Använd endast original reserv- och tillbehörsdelar.

Vi ansvarar inte för skador på grund av användning av delar från andra tillverkare.

Använd endast den inbyggda handpumpen för att trycksätta vattentanken.

Övervaka alltid manometern när du pumpar för att inte överskrida det maximala spruttrycket (→ tabell 1).

Innan påfyllning, efter användningen, innan underhållsarbeten, avbrott i arbetet och för förvaring måste verktyget vara tryckfritt.

Beakta följande vid transporten: Transportera verktyget så att det är säkrat mot skador och mot att välta. Verktyget måste vara tryckfritt.

→ Explosionsrisk!

CE Den här produkten överensstämmer med gällande EG-direktiv.

UK CA Den här produkten uppfyller gällande föreskrifter i Förenade kungariket

Observera: Andra symboler/dekaler på produkten avser certifieringskrav för vissa marknader.

Mehittar de figurer som nämns i texten i de sidorna 3 - 5 i denna bruksanvisning.

Leveransomfattning

Behållare [1] med pump [2], slang [4] och bruksanvisning [5]. (Fig. 1)

Tekniska data

Modell WT 10MP
Max. påfyllningsmängd 10 l
Innehåll, totalt 12,5 l
Max. sprutttryck 3 bar
Max. driftstemperatur 40°C
Tomvikt 2,8 kg
Material i behållare polyetylen
Verktyget bärs på sidan
Tekniska restmängd < 0,07 l

Tabell 1

Montering

1. Stick in slangen [4] i anslutningen [10] och säkra den med huvmuttern. (Fig. 3)

Kontrollera

Visuell kontroll: Är behållaren [1], pumpen [2], slangen [4] och kolvmanometern [16] oskadade? (Fig. 1)

Kontrollera särskilt anslutningarna mellan behållare – slang och slang – koppling, samt pumpgängans skick.

Täthet: Pumpa upp det tomma verktyget till 2 bar (Fig.11).

▶ Trycket får inom 30 minuter inte sjunka mer än 0,5 bar.

Funktion: Dra upp kolvmanometern [16]. (Fig.5)

▶ Trycket måste försvinna.

Kontrollera enheten med jämna mellanrum och om den inte har använts en längre tid, t.ex. efter ett vinteruppehåll.

Låt mågsersiöreviebraväner förvittesopravneasgenaktörsbydaadeska dasse enhardelleafordyktenudugliga delar.

Förberedelser

Följ anvisningarna i kapitlet „Säkerhet“.

Verktyget måste vara i lodrätt läge.

Vid påfyllning från en vattenledning får ledningen eller slangen inte sträcka sig in i behållaren.

1. Dra upp det röda kolvmanometer [16] tills behållaren är tryckfri. (Fig. 5)
2. Tryck kolvstången med handtaget [13] nedåt och vrid det moturs.

▶ Kolvstången med handtaget är låst. (Fig. 6)

1. Skruva ut pumpen [2] ur behållaren. (Fig. 7)
2. Fyll på vätskan i behållaren [1]. (Fig.8)
3. Kontrollera påfyllningsnivån med hjälp av skalningen [35] på behållaren. (Fig.8)
4. Skruva in pumpen [2] i behållaren. (Fig.9)
5. Tryck kolvstången med handtaget [13] nedåt och vrid det medurs.

▶ Kolvstången med handtaget är upplåst. (Fig.10)

1. Framkalla det önskade trycket i behållaren. (Fig.11)

Max.trycket bör inte överskrida 3 bar (rött streck på kolvmanometern, Fig.11). Om max.trycket överskrids, utlöses säkerhetsventilen och släpper ut övertrycket.

1. Tryck kolvstången med handtaget [13] nedåt och vrid det moturs. (Fig.6)

▶ Kolvstången med handtaget är låst.

Användning

Följ anvisningarna i kapitlet „Säkerhet“.

1. Förbind vattentryckbehållarens koppling [15] med apparatens nippel [29]. (Fig. 12)

2. Manövrera kulkranen [30]. (Fig.12)

▶ Vätsketillförseln börjar.

väskemängden kan regleras via kulkranen [30] på apparaten (t.ex. borrmaskin).

1. Om trycket faller under 1 bar (min. 0,5 bar), måste du pumpa igen. (Fig.11)

2. Fyll på behållaren när den är tom. (→ Kapitel „Förberedelser“)

Efter användning

Följ anvisningarna i kapitlet „Säkerhet“.

Lämna aldrig vätska i verktyget.

1. Håll fast kopplingen [15] och dra samtidigt i ytterringen.

(Fig. 12)

▶ Kopplingen [15] är skild från verktygets nippel [29].

1. Dra upp den röda kolvmanometern [16] tills behållaren är tryckfri. (Fig. 5)

2. Lås kolvstången med handtaget [13]. (Fig. 6)

3. Skruva ut pumpen [2] från behållaren och töm tanken. (Fig. 7)

4. Torka av verktyget med en fuktig trasa.

5. För torkning och lagring förvarar du behållaren [1] och pumpen [2] på varsitt håll i en frostfri torr miljö, som är skyddad mot solstrålning (Fig. 16).

Underhåll och skötsel

Följ anvisningarna i kapitlet „Säkerhet“.

Efter användning 50 gånger, dock minst en gång om året:

• Skruva ut pumpen [2] ur behållaren. (Fig. 7)
  • Montera isär pumpen [2].
  a) Lås upp kolvstången med handtaget [13]. (Fig. 17)
  b) Dra kolvstången med handtaget [13] till stopp ur cylinderröret och vrid det moturs. (Fig. 17)
  c) Ta isär kolvstångenmed handtaget [13] och cylinderröret [2]. (Fig. 17)
• Fetta in O-ringen [19] och in manschetten [20]. (Fig. 18)
  • Montera ihop pumpen.
  a) Skjut in kolvstången med handtaget [13] i cylinderröret. (Fig. 20)
  b) Håll i cylinderröret [2] och tryck in styrproppen [14] med tummen så att den sitter fast. (Fig. 20)
  c) Tryck kolvstången med handtaget [13] till stopp och vrid det medurs. (Fig. 20)

▶ Styrproppen [14] läses fast.

• Lås kolvstången med handtaget [13] och skruva in pumpen [2] i behållaren [1]. (Fig. 9)
• Ta slangen [4] med utloppsfiltret [34] ur behållaren och rengör utloppsfiltret under rinnande vatten. (Fig. 24)

Följ föreskrifterna om skydd mot olycksfall i ditt land och kontrollera verktyget regelbundet. Om det inte finns särskilda serviceregler rekommenderar vi att en sakkunnig tekniker genomför en utvändig kontroll vartannat år, en invändig kontroll vart 5:e år samt vart 10:e år en hållfasthetskontroll.

Störningar

Använd endast original reserv- och tillbehörsdelar.

Störning Orsak Åtgärd
Det uppstår inte något tryck i verktyget	Pumpen är inte fastskruvad. Skruva i pumpen ordentligt.
	O-ringen [19] på pumpen är defekt.	Byt O-ring (Fig. 19).
	Manschetten [20] defekt.	Byt manschetten (Fig. 19).
Det kommer ut vätska ur pumpen	Ventilbrickan [23] är smutsig eller defekt.	Rengör eller byt ventilbrickan (Fig. 21).
Kolvmanometern visar inget tryck i behållaren, säkerhetsventilen blåser ut för tidigt.	Kolvmanometern [16] defekt.	Byt kolvmanometern (Fig. 26).

Uppgifterna och bilderna i den här bruksanvisningen är till som orientering och är inte på något sätt bindande. Tillverkaren förbehåller sig rätten, om denne anser det nödvändigt, att göra ändringar eller förbättringar på produkterna utan att vara tvungen att informera kunder som har en liknande modell om detta.

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, SE 561 82 Huskvarna, SVERIGE, tel. [phone] försäkrar att produkten:

Beskrivning Tryckvattenbehållare
Märke HUSQVARNA
Typ/modell WT 10 MP
Identifiering Tillverkning fr.o.m. 2022, i formen månad och år, MMYY

till fullo uppfyller följande EU-direktiv och -förordningar:

Direktiv/förordning Beskrivning
2006/42/EG "Maskindirektivet"

och att följande standarder och/eller tekniska specifikationer har tillämpats; EN ISO 12100:2010

Partille, 2022-11-30

From 82

Fredrik Sandinge

Ansvarig för den tekniska dokumentationen
