Ürün Tipi	Basınçlı Su Tankı
Marka	Husqvarna
Model	WT 10MP
Maksimum Doldurma Kapasitesi	10 litre
Toplam Kapasite	12,5 litre
Maksimum Püskürtme Basıncı	3 bar
Maksimum Çalışma Sıcaklığı	40 °C
Boş Ağırlık	2,8 kg
Tank Malzemesi	Polietilen
Taşıma Şekli	Yanal
Kalan Miktar	0,07 litreden az
Pompa	Entegre Manuel
Esnek Hortum	Hızlı bağlantı ile birlikte verilir
Emniyet Valfi	Evet
Pistonlu Manometre	Evet, basınç göstergeli
Kullanım Amacı	Toz bağlama için su temini (matkaplar, beton kesme makineleri, taşlama makineleri)
Bakım	50 kullanımdan sonra O-ring ve manşonun yağlanması; filtrenin temizlenmesi
Güvenlik	3 barı aşmayın; donmaya karşı koruyun; yalnızca orijinal parçalar kullanın
Uygunluk	CE, UKCA

Sık sorulan sorular - WT 10MP HUSQVARNA

Cihaz nasıl basınçlandırılır?

Piston kolunu çalıştırarak entegre manuel pompayı kullanın. 3 bar'ı aşmamak için manometreyi izleyin.

Maksimum doldurma kapasitesi nedir?

Maksimum doldurma kapasitesi 10 litredir. Bu sınırı aşmayın.

Tankı içme suyu için kullanabilir miyim?

Hayır, cihaz yalnızca toz bağlama için tasarlanmıştır. İçme suyu, sıvı depolama veya göz duşu olarak kullanmayın.

Tank nasıl boşaltılır?

Pistonlu manometreyi yukarı çekerek cihazı basınçsız hale getirin, ardından pompayı sökün ve tankı boşaltın.

Basınç yükselmezse ne yapmalı?

Pompanın iyice vidalandığından emin olun. Sorun devam ederse O-ringi veya manşonu değiştirin.

Pompa nasıl bakım yapılır?

50 kullanımdan sonra pompayı sökün, O-ringi ve manşonu uygun bir gresle yağlayın, ardından tekrar takın.

Maksimum çalışma basıncı nedir?

Maksimum basınç 3 bardır. Bu değeri aşmayın; emniyet valfi aşırı basıncı tahliye eder.

Orijinal olmayan parçalar kullanabilir miyim?

Hayır, güvenlik ve uygunluğu sağlamak için yalnızca orijinal Husqvarna yedek parça ve aksesuarları kullanın.

Cihaz nasıl saklanır?

Tankı boşaltın ve temizleyin. Tankı ve pompayı ayrı ayrı kuru, dondan ve güneşten korunan bir yerde saklayın.

Cihaz Avrupa standartlarına uygun mudur?

Evet, 2006/42/CE (makine yönergesi) direktifine uygundur ve CE ve UKCA işaretini taşır.

KULLANIM KILAVUZU WT 10MP HUSQVARNA

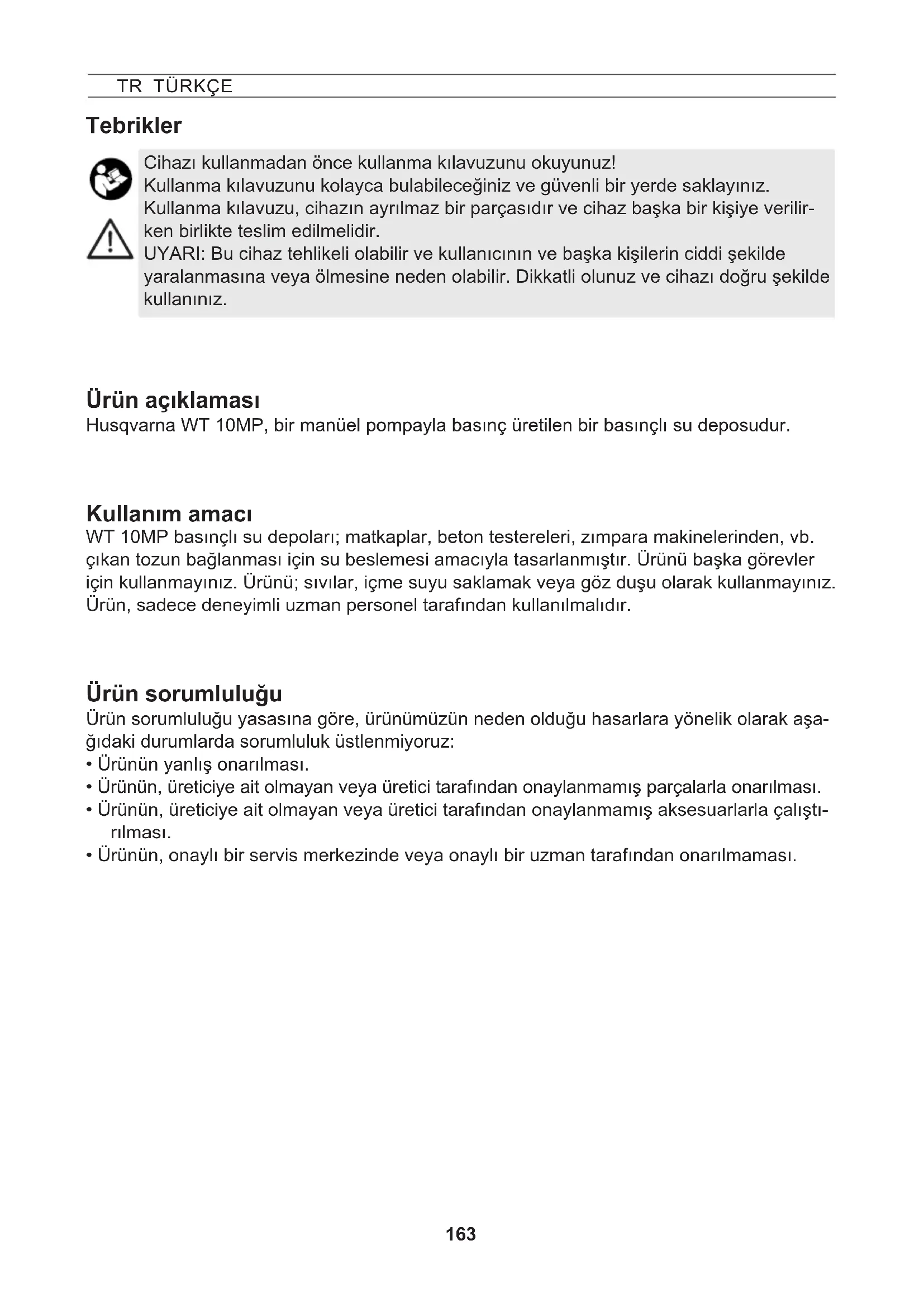

TR Kullanım kılavuzu Turkish 163

Cihazı kullanmadan önce kullanma kılavuzunu okuyunuz!

Kullanma kılavuzunu kolayca bulabileceği ne güvenli bir yerde saklayınız.

Kullanma kılavuzu, cihazın ayrılmaz bir parçasıdır ve cihaz başka bir kişiye verilirken birlikte teslim edilmelidir.

UYARI: Bu cihaz tehlikeli olabilir ve kullanıcıının ve başka kişilerin ciddi şekilde yaralanmasına veya ölmesine neden olabilir. Dikkatli olunuz ve cihazı doğru şekilde kullanınız.

Ürün açıklaması

Husqvarna WT 10MP, bir manüel pompayla basınç üretilen bir basınçlı su deposudur.

Kullanım amacı

WT 10MP basınçlı su depoları; matkaplar, beton testereleri, zımpara makinelerinden, vb. çıkan tozun bağlanması için su beslemesi amacıyla tasarlanmıştır. Ürünü başka görevler için kullanmayınız. Ürünü; sıvılar, içme suyu saklamak veya göz duşu olarak kullanmayınız. Ürün, sadece deneyimli uzman personel tarafından kullanılmalıdır.

Ürün sorumluluğu

Ürün sorumluluğu yasasına göre, ürünümüzün neden olduğu hasarlara yönelik olarak aşağıdaki durumlarda sorumluluk üstlenmiyoruz:

• Ürünün yanlış onarılması.
• Ürünün, üreticiye ait olmayan veya üretici tarafından onaylanmamış parçalarla onarılması.
• Ürünün, üreticiye ait olmayan veya üretici tarafından onaylanmamış aksesuarlarla çalıştırılması.
• Ürünün, onaylı bir servis merkezinde veya onaylı bir uzman tarafından onarılmaması.

Güvenlik

Cihazla sadece eğitimli, sağlıklı ve dinlenmiş kişiler çalışmalıdır. Alkol, uyuşturucu veya ilaç etkisi altında olmamalısınız.

Çocuklar ve gençler, cihazı kullanmamalıdır.

Cihazı çocukların ulaşamayacağı bir yerde saklayınız.

Tehlikeli maddeleri kullanırken hatalı kullanıma karşı önlemler alınız.

→ Kaza tehlikesi!

Kullanılan ürünün kullanım kılavuzunda kişisel koruyucu donanım hakkında verilen bilgilere dikkat ediniz.

Çevrede tutuşma kaynakları oluşmasını önleyeniz.

Cihazı basınç ve/veya güneş ışınları altında bırakmayınız. Cihazın maksimum çalışma sıcaklığının üzerinde isınmamasını sağlayınız (→ Tablo 1). Cihazı donmaya ve amonyağa karşı koruyunuz.

Kaygan, ıslak zeminlerde, karda, buzda, yamaçlarda ve engebeli arazide kayma ve tökezlenme tehlikesi bulunmaktadır.

Çalışma alanını düzenli ve iyi aydınlatılmış şekilde tutunuz.

Cihazda onarım veya değişiklik yapılmasına izin verilmez.

Hasarlı veya çalışmayan parçaları zaman kaybetmeden müşteri servisimize veya yetkilendirdiğimiz bir servis ortağına değiştirtiniz.

Emniyet valfı devre dışı bırakılmamalıdır.

→ Patlama tehlikesi!

Sadece orijinal yedek parçaları ve aksesuarları kullanınız.

Başka üreticilerin parçalarının kullanılması nedeniyle oluşan hasarlar için hiçbir sorumluluk üstlenmiyoruz.

Su deposuna basınç uygulamak için, sadece takılmış olan su pompasını kullanınız. Pompalama sırasında, maksimum püskürtme basıncını aşmamak için her zaman manometreyi gözlemleyiniz ( Tablo 1).

Doldurmadan önce, kullanımdan sonra, bakım çalışmalarından önce, çalışma aralarında ve depolamak için cihaz basınçsız olmalıdır.

Taşıma sırasında dikkat edilmesi gerekenler: Cihazı, hasara ve devrilmeye karşı emniyete alınmış şekilde taşıyınız. Cihaz basınçsız olmalıdır.

→ Patlama tehlikesi!

CE

Bu ürün, yürürlükteki AT Direktifleri ile uyumludur.

UKCA

Bu ürün, Birleşik Krallığın yürürlükteki yönetmelikleriyle uyumludur

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarlar için sertifikasyon gereklilik-lerini temel alır.

Mende belirtilen şekilleri, bu kullanma kılavuzunun 3. – 5. sayfasında bulabilirsiniz.

Teslimat kapsamı

Pompa [2]i hortum [4], kullanma kılavuzuyla [5] birlikte depo [1]. (Şekil 1)

Teknik veriler

Cihaz tipi	WT 10MP
Maks. doldurma miktarı	10 l
Toplam hacim	12,5 l
Maks. püskürtme basıncı	3 bar
Maks. çalışma sıcaklığı	40 °C
Boş ağırlık	2,8 kg
Depo malzemesi	Polietilen
Taşıma şekli	yandan
Teknik kalan miktar	< 0,07 l

Tablo 1

Birleştirme

1. Hortumu [4] yuvaya [10] takınız ve rakorlu somunla emniyete alınız. (Şekil 3)

Kontrol

Görsel kontrol: Depo [1], pompa [2] ve hortum [4] ve pistonlu manometre [16] hasarsız mı? (Şekil 1)

İepo - Hortum ve Hortum – Geçme kaplin bağlantılarına ve pompa dişinin durumuna özellikle dikkat ediniz.

Sızdırmazlık: Boş cihazdaki basıncı pompalayarak 2 bar'a getiriniz (Şekil 11).

▶ Basınç, 30 dakika içinde 0,5 bar'dan daha fazla düşmemelidir.

Fonksiyon: Pistonlu manometreyi [16] yukarı çekiniz. (Şekil 5)

▶ Basınç boşalmalıdır.

Cihazı düzenli olarak ve örn. kış arasında uzun süre kullanmayacaksınız kontrol ediniz.

Hasarlı veya çalışmaları parçaları zaman kaybetmeden servisına servis ortağına değiştirtiniz.

Hazırlık

"Güvenlik" bölümündeki bilgilere dikkat ediniz.

Cihaz, dik konumda olmalıdır.

Bir su hattından doldurma sırasında hat veya bir hortum, cihazın içine sarkmamalıdır.

1. Depodaki basınç boşalana kadar kırmızı pistonlu manometreyi [16] yukarı çekiniz. (Şekil 5)
2. Tutamaklı pistonlu manometreyi [13] aşağı bastırınız ve saat yönünün tersine doğru döndürünüz. ▶ Tutamaklı piston kolu kilitlenmiştir. (Şekil 6)
3. Pompayı [2] depodan sökünüz. (Şekil 7)
4. Depoya [1] sıvı doldurunuz. (Şekil 8)

5. Doldurma yüksekliğini, depodaki skala [35] yardımıyla kontrol ediniz. (Şekil 8)

6. Pompayı [2] depoya vidalayınız. (Şekil 9)

7. Tutamaklı pistonlu manometreyi [13] aşağı bastırınız ve saat yönünde döndürünüz.

▶ Tutamaklı piston kolunun kilidi açılmıştır. (Şekil 10)

1. Depoda istediğiniz basıncı oluşturunuz. (Şekil 11)

Maks. basınç, 3 bar'ı aşmamalıdır (pistonlu manometredeki kırmızı çizgi, Şekil 11). Maks. basınç aşılırsa, emniyet valfı devreye girer ve aşırı basıncı boşaltır.

1. Tutamaklı pistonlu manometreyi [13] aşağı bastırınız ve saat yönünün tersine doğru döndürünüz.
   ▶ Tutamaklı piston kolu kilitlenmiştir. (Şekil 6)

Kullanım

"Güvenlik" bölümündeki bilgilere dikkat ediniz.

1. Basınçlı su deposunun geçme kaplinini [15] cihazınızın geçme nipeline [29] bağlayınız. (Şekil 12)
2. Küresel vanayı [30] çalıştırınız. (Şekil 12)

▶ Sıvı beslemesi başlar.

miktarı, cihazdaki (örn. matkap) küresel vanadan [30] ayarlanabilir.

1. Basınç 1 bar'ın altına inerse (min. 0,5 bar), ilave pompalama yapınız. (Şekil 11)
2. Depo boşsa, depoyu doldurunuz. (→ "Hazırlık" bölümü)

Kullanımdan sonra

"Güvenlik" bölümündeki bilgilere dikkat ediniz. Cihazın içinde kesinlikle sıvı bırakmayınız.

1. Geçme kaplini [15] tutunuz ve aynı anda geçme kaplinin dış halkasını çekiniz. (Şekil 12)

▶ Geçme kaplin [15], cihazın geçme nipelinden [29] ayrılmıştır.

1. Depodaki basınç boşalana kadar kırmızı pistonlu manometreyi [16] yukarı çekiniz. (Şekil 5)
2. Tutamaklı piston kolunu [13] kilitleyiniz. (Şekil 6)
3. Pompayı [2] depodan sökünüz ve tankı boşaltınız. (Şekil 7)
4. Cihazı nemli bir bezle siliniz.
5. Kurutmak ve depolamak için, depoyu [1] ve pompayı [2] ayrı şekilde kuru, güneş ışınlarına karşı korumalı ve donma oluşmayacak bir ortamda saklayınız. (Şekil 16)

Bakım ve temizlik

"Güvenlik" bölümündeki bilgilere dikkat ediniz.

50 kullanımdan sonra, en azından yılda bir kez:

• Pompayı [2] depodan sökünüz. (Şekil 7)
• Pompayı [2] parçalarına ayırınız.
  a) Tutamaklı piston kolunun [13] kilidini açınız. (Şekil 17)
  b) Tutamaklı pistonlu manometreyi [13] dayanağa kadar silindirik borudan çekiniz ve saat yönünün tersine doğru döndürünüz. (Şekil 17)
  c) Tutamaklı piston kolunu [13] ve silindirik boruyu [2] ayırınız. (Şekil 17)

- O-ringi [19] ve manşeti [20] gresle yağlayınız. (Şekil 18)

- Pompayı toplayınız.

a) Tutamaklı piston kolunu [13] silindirik borunun içine itiniz. (Şekil 20)
b) Silindirik boruyu [2] tutunuz ve kılavuz tapayı [14] baş parmağınızla sıkı şekilde içeri bastırınız. (Şekil 20)
c) Tutamaklı pistonlu manometreyi [13] dayanağa kadar çekiniz ve saat yönünde döndürünüz. (Şekil 20)

▶ Kılavuz tapa [14] yerine oturur.

- Tutamaklı piston kolunu [13] kilitleyiniz ve pompayı [2] depoya [1] vidalayınız. (Şekil 9)

- Çıkış filtresiyle [34] birlikte hortumu [4] depodan çıkartınız ve çıkış filtresini akan su altında temizleyiniz. (Şekil 24)

Ülkenizdeki yasal kaza önleme yönetmeliklerine dikkat ediniz ve cihazı düzenli olarak kontrol ediniz.

Özel kurallar yoksa, bir uzman tarafından her 2 yılda bir dış, her 5 yılda bir iç kontrol ve her 10 yılda bir sağlıklı kontrolü yapılmasını öneriyoruz.

Arizalar

Sadece orijinal yedek parçaları ve aksesuarları kullanınız.

Arıza Nedeni Çözüm
Cihazda basınç oluş-muyor	Pompa sıkı vidalanmamış. Pompayı sıkıca vidalayınız.
	Pompadaki O-ring [19]arızalı.	O-ringi değiştiriniz. (Şekil 19)
	Manşet [20] arızalı. Manşeti değiştiriniz. (Şekil 19)
Pompadan sıvı çıkıyor Valf diski [23] kirlenmiş veyaarızalı.		Valf diskini temizleyiniz veyadeğiştiriniz. (Şekil 21)
Pistonlu manometre,depo basıncını göster-miyor,Emniyet valfı çok erkenboşaltıyor.	Pistonlu manometre [16]arızalı.	Pistonlu manometreyi değişti-riniz.(Şekil 26)

Bu kullanma kılavuzundaki bilgiler ve şekil, sadece oryantasyon amaçlıdır ve hiçbir şekilde bağlayıcı değildir. Üretici, gerekli görmesi durumunda, benzer bir modele sahip olan müşterileri bilgilendirmek zorunda kalmadan ürünlerde değişiklikler veya iyileştirmeler yapma hakkını saklı tutar.

CE

AB Uygunluk Beyani

Biz, Husqvarna AB, SE 561 82 Huskvarna, İSVEÇ, Tel. [phone], işbu beyanla aşağıdaki ürünün:

Açıklama Basınçlı su deposu
Marka HUSQVARNA
Tip/Model WT 10 MP
Tanım 2022'den itibaren üretilen, Ay ve Yıl, AAYY şeklinde

aşağıdaki AB Direktiflerine ve düzenlenmelerine tamamen uyduğunu:

Direktif/Düzenleme Açıklama
2006/42/EC "Makine direktifi"

ve aşağıdaki normların ve/veya teknik spesifikasyonların uygulandığını beyaz ederiz; EN ISO 12100:2010

Partille, 2022-11-30

Teknik dokümantasyon sorumlusu

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd.

No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]
