WT 10MP - Grasmaaier HUSQVARNA - Gratis gebruiksaanwijzing en handleiding

Producttype	Drukwatertank
Merk	Husqvarna
Model	WT 10MP
Maximale vulcapaciteit	10 liter
Totale capaciteit	12,5 liter
Maximale spuitdruk	3 bar
Maximale bedrijfstemperatuur	40 °C
Leeggewicht	2,8 kg
Materiaal reservoir	Polyethyleen
Transportwijze	Zijdelings
Resterende hoeveelheid	Minder dan 0,07 liter
Pomp	Ingebouwde handpomp
Flexibele slang	Inclusief met snelkoppeling
Veiligheidsklep	Ja
Pistonmanometer	Ja, met drukindicator
Beoogd gebruik	Watervoorziening voor stofbinding (boormachines, betonzagen, slijpmachines)
Onderhoud	Smeren van o-ringen en manchet na 50 beurten; filter reinigen
Veiligheid	Niet meer dan 3 bar; vorst vermijden; alleen originele onderdelen gebruiken
Conformiteit	CE, UKCA

Veelgestelde vragen - WT 10MP HUSQVARNA

Hoe zet ik het apparaat onder druk?

Gebruik de ingebouwde handpomp door de zuigerstang te bedienen. Houd de pistonmanometer in de gaten om niet boven de 3 bar te komen.

Wat is de maximale vulcapaciteit?

De maximale vulcapaciteit is 10 liter. Overschrijd deze limiet niet.

Kan ik het reservoir gebruiken voor drinkwater?

Nee, het apparaat is uitsluitend ontworpen voor stofbinding. Niet gebruiken voor drinkwater, het bewaren van vloeistoffen of als oogdouche.

Hoe leeg ik het reservoir?

Zet het apparaat drukloos door de pistonmanometer omhoog te trekken, schroef vervolgens de pomp los en leeg het reservoir.

Wat te doen als de druk niet oploopt?

Controleer of de pomp goed is vastgeschroefd. Als het probleem aanhoudt, vervang dan de o-ring of de manchet.

Hoe onderhoud ik de pomp?

Na 50 beurten de pomp demonteren, de o-ring en manchet insmeren met geschikt vet en weer monteren.

Wat is de maximale werkdruk?

De maximale druk is 3 bar. Deze waarde niet overschrijden; de veiligheidsklep laat overtollige druk ontsnappen.

Kan ik niet-originele onderdelen gebruiken?

Nee, gebruik alleen originele Husqvarna reserveonderdelen en accessoires om de veiligheid en conformiteit te waarborgen.

Hoe bewaar ik het apparaat?

Leeg en reinig het reservoir. Bewaar het reservoir en de pomp apart op een droge, vorst- en zonvrije plaats.

Voldoet het apparaat aan de Europese normen?

Ja, het voldoet aan de richtlijn 2006/42/EG (Machinerichtlijn) en draagt de CE- en UKCA-markering.

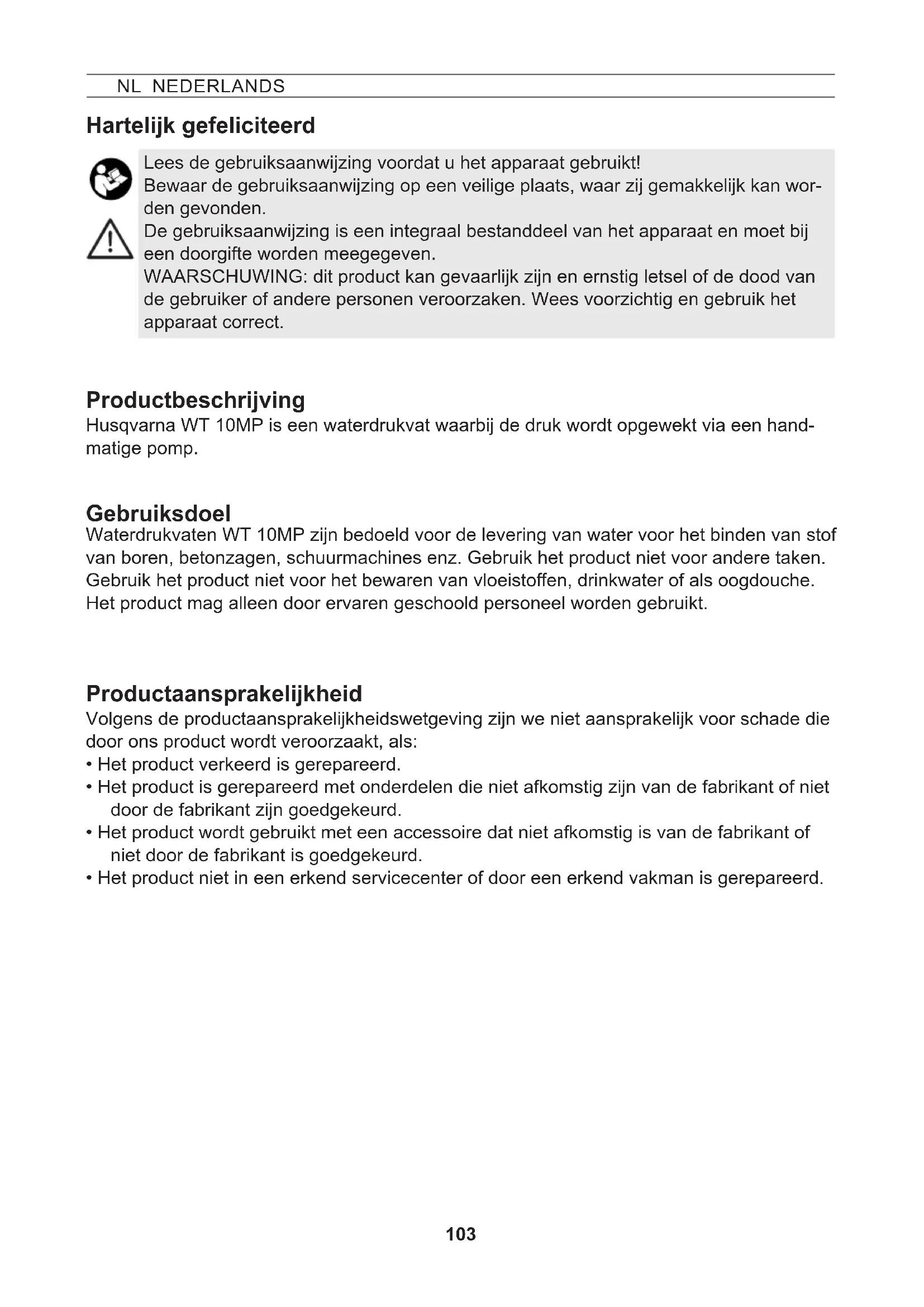

GEBRUIKSAANWIJZING WT 10MP HUSQVARNA

NL Gebruiksaanwijzing Dutch 103

NO Bruksanvisning Norwegian 109

Hartelijk gefeliciteerd

Lees de gebruiksaanwijzing voordat u het apparaat gebruikt!

Bewaar de gebruiksaanwijzing op een veilige plaats, waar zij gemakkelijk kan worden gevonden.

De gebruiksaanwijzing is een integraal bestanddeel van het apparaat en moet bij een doorgifte worden meegegeven.

WAARSCHUWING: dit product kan gevaarlijk zijn en ernstig letsel of de dood van de gebruiker of andere personen veroorzaken. Wees voorzichtig en gebruik het apparaat correct.

Productbeschrijving

Husqvarna WT 10MP is een waterdrukvat waarbij de druk wordt opgewekt via een handmatige pomp.

Gebruiksdoel

Waterdrukvaten WT 10MP zijn bedoeld voor de levering van water voor het binden van stof van boren, betonzagen, schuurmachines enz. Gebruik het product niet voor andere taken.

Gebruik het product niet voor het bewaren van vloeistoffen, drinkwater of als oogdouche.

Het product mag alleen door ervaren geschoold personeel worden gebruikt.

Productaansprakelijkheid

Volgens de productaansprakelijkheidswetgeving zijn we niet aansprakelijk voor schade die door ons product wordt veroorzaakt, als:

• Het product verkeerd is gerepareerd.
• Het product is gerepareerd met onderdelen die niet afkomstig zijn van de fabrikant of niet door de fabrikant zijn goedgekeurd.
• Het product wordt gebruikt met een accessoire dat niet afkomstig is van de fabrikant of niet door de fabrikant is goedgekeurd.
• Het product niet in een erkend servicecenter of door een erkend vakman is gerepareerd.

Veiligheid

Met het apparaat mogen alleen geschoolde, gezonde en uitgeruste personen werken. Zij mogen niet onder invloed van alcohol, drugs of medicijnen zijn. Kinderen en jongeren mogen het apparaat niet gebruiken. Bewaar het apparaat altijd veilig buiten bereik van kinderen.

Neem voorzorgsmaatregelen tegen misbruik bij het gebruik van gevaarlijke middelen. → Gevaar voor ongevallen!

Neem de informatie over de persoonlijke beschermingsmiddelen in de bedieningshandleiding van het gebruikte product in acht.

Blijf uit de buurt van ontstekingsbronnen in uw omgeving.

Laat het apparaat niet onder druk en/of in de zon staan. Controleer of het apparaat niet tot boven de maximale bedrijfstemperatuur wordt verwarmd (→ Tabel 1). Bescherm het apparaat tegen vorst en ammoniak.

Bij gladheid, natheid, sneeuw, ijs, op hellingen en oneffen terrein bestaat gevaar voor uitglijden en struikelen.

Houd de werkomgeving opgeruimd en goed verlicht.

Reparaties of wijzigingen aan het apparaat zijn niet toegestaan.

Laat beschadigde of niet werkende onderdelen onmiddellijk vervangen door onze klantenservice of door servicepartners die door ons zijn erkend.

Het veiligheidsventiel mag niet buiten werking worden gesteld.

→ Explosiegevaar!

Gebruik uitsluitend originele reserveonderdelen en accessoires.

Voor schade als gevolg van het gebruik van onderdelen die niet door MESTO zijn geleverd, stellen wij ons niet aansprakelijk.

Gebruik alleen de ingebouwde handpomp om de watertank onder druk te zetten.

Houd tijdens het pompen altijd de manometer in de gaten om de maximale sproeidruk niet te overschrijden (→ Tabel 1).

Vóór het vullen, na gebruik, voorafgaand aan onderhoudswerkzaamheden, bij werkonderbrekingen en ten behoeve van opslag moet de druk van het apparaat af worden gehaald.

Let bij transport op het volgende: apparaat zo transporteren dat het is beveiligd tegen beschadiging en omkantelen. Het apparaat mag niet onder druk staan.

→ Explosiegevaar!

CE

Dit product is in overeenstemming met geldende EG-richtlijnen.

UK CA

Dit product voldoet aan de geldende voorschriften van het Verenigd Koninkrijk

Aanwijzing: Andere symbolen/stickers op het product hebben betrekking op certifice-ringseisen voor sommige markten.

Uvandt de in de tekst genoemde afbeelding in de pagina's 3 – 5 van deze gebruiksaanwijzing.

Meegeleverd

Reservoir [1] met pomp [2], slang [4] en gebruiksaanwijzing [5]. (afb. 1)

Technische specificaties

Apparaattype WT 10MP
Max. vulhoeveelheid 10 l
Totale inhoud 12,5 l
Max. sproeidruk 3 bar
Max. bedrijfstemperatuur 40 °C
Leeg gewicht 2,8 kg
Materiaal reservoir polyethyleen
Wijze van dragen aan de zijkant
Technische resthoeveelheid < 0,07 l

Tabel 1

Monteren

1. Steek de slang [4] in de houder [10] en borg deze met de wartelmoer. (afb. 3)

Controleren

Zichtcontrole: Zijn reservoir [1], pomp [2], slang [4] en zuigermanometer [16] onbeschadigd? (afb. 1)

In het bijzonder op de verbindingen tussen reservoir en slang en tussen slang en insteekkoppeling en op de toestand van de pompschroefdraad.

Afdichting: Pomp het lege apparaat op tot 2 bar. (afb. 11)

▶ De druk mag binnen 30 minuten niet meer dan 0,5 bar dalen.

Functie: Trek de zuigermanometer [16] omhoog. (afb. 5)

▶ De druk moet verdwijnen.

Controleer het apparaat regelmatig en bij langere stilstand, bijv. tijdens een winter-pauze.

Laat beschadigde of niet-functioner onderdelen onmiddellijk verwangen door eenze Husqvarna servicepartner.

Voorbereiden

Neem de aanwijzingen in het hoofdstuk „Veiligheid“ in acht.

Het apparaat moet rechtop staan.

Bij vullen uit een waterleiding mag de leiding of een slang niet in het reservoir steken.

1. Trek de rode zuigermanometer [16] zolang omhoog tot alle druk uit het reservoir is verdwenen.(afb. 5)

2. Druk de pomphandgreep [13] naar onderen en draai deze tegen de wijzers van de klok in.

1. Schroef de pomp [2] uit het reservoir. (afb. 7).

2. Vul de vloeistof in het reservoir [1]. (afb. 8)

3. Controleer de vulhoogte met de schaalverdeling [35] op het reservoir. (afb. 8)

4. Schroef de pomp [2] in het reservoir. (afb. 9)

5. Druk de zuigerstang met de handgreep [13] omlaag en draai deze met de richting van de wijzers van de klok mee.

▶ De zuigerstang met greep is ontgrendeld. (afb. 10)

1. Pomp het reservoir op tot de gewenste druk. (afb. 11)

Ne max. druk mag niet hoger zijn dan 3 bar (rode streep op de zuigermanometer, afb. 11). Indien de maximale druk wordt overschreden, wordt het veiligheidsventiel geactiveerd. Dit zorgt ervoor dat de overdruk verdwijnt.

1. Druk de zuigerstang met de handgreep [13] omlaag en draai deze tegen de richting van de wijzers van de klok. (afb. 6)

▶ De zuigerstang met greep is vergrendeld.

Gebruik

Neem de aanwijzingen in het hoofdstuk „Veiligheid“ in acht.

1. Verbind de steekkoppeling [15] van het waterdrukreservoir met de steeknippel van uw apparaat [29]. (afb. 12)
2. Bedien de kogelkraan [30]. (afb. 12)
   ▶ De vloeistoftoevoer begint.
   De hoeveelheid vloeistof kan via de kogelkraan [30] op het apparaat (bijv. boormachine) worden geregeld.
3. Daalt de druk tot onder 1 bar (min. 0,5 bar), dan bijpompen. (afb. 11)
4. Is het reservoir leeg, vul dit dan bij (→ Hoofdstuk „Voorbereiden“).

Na het gebruik

Neem de aanwijzingen in het hoofdstuk „Veiligheid“ in acht.

Laat nooit vloeistof in het apparaat zitten.

1. Houd de steekkoppeling [15] vast en trek gelijktijdig aan de buitenste ring ervan. (afb. 12)
   ▶ De steekkoppeling [15] wordt losgekoppeld van de steeknippel [29] van het apparaat.
2. Trek de rode zuigermanometer [16] net zo lang omhoog tot alle druk uit het reservoir is verdwenen. (afb. 5)
3. Vergrendel de zuigerstang met de handgreep [13]. (afb. 6)
4. Schroef de pomp [2] uit het reservoir en leeg de tank. (afb. 7)
5. Veeg het apparaat met een vochtige doek schoon.
6. Voor het drogen en opslaan moet u het reservoir [1] en de pomp [2] van elkaar gescheiden in een droge, tegen zonnestralen beschermde en vorstvrije omgeving bewaren (afb. 16).

Onderhoud

Neem de aanwijzingen in het hoofdstuk „Veiligheid“ in acht.

Na 50-malig gebruik, echter minstens eenmaal per jaar:

• Schroef de pomp [2] uit het reservoir. (afb. 7).
  • Haal de pomp [2] uit elkaar.

a) Ontgrendel de zuigerstang met de handgreep [13]. (afb. 17)
b) Trek de zuigerstang met de greep [13] tot aan de aanslag uit de cilinderbuis en draai deze tegen de richting van de wijzers van de klok in. (afb. 17).
c) Maak de zuigerstang met de handgreep [13] en de cilinderbuis [2] van elkaar los (afb. 17).

• Smeer de O-ringen [19] en de manchet [20] met vet. (afb. 18).
• Zet de pomp in elkaar.

a) Duw de zuigerstang met de handgreep [13] in de cilinderbuis (afb. 20).
b) Houd de cilinderbuis [2] vast en duw er de geleidingsdop [14] met uw duim stevig in. (afb. 20).
c) Trek de zuigerstang met de handgreep [13] tot aan de aanslag en draai deze met de richting van de wijzers van de klok mee. (afb. 20).

▶ De geleidingsdop [14] klikt vast.

• Vergrendel de zuigerstang met de handgreep [13] en schroef de pomp [2] in het reservoir [1]. (afb. 9)
• Neem de slang [4] met het uitloopfilter [34] uit het reservoir en reinig het uitloopfilter onder stromend water. (afb. 24).

Neem de voorschriften ter voorkoming van ongevallen in acht en controleer het apparaat regelmatig. Indien er geen speciale regels zijn, adviseren wij u, iedere 2 jaar een controle van de buitenkant en iedere 5 jaar een inwendige controle, evenals iedere 10 jaar een sterktetest door een deskundige te laten uitvoeren.

Storingen

Maak alleen gebruik van originele reserveonderdelen en accessoires.

Storing Oorzaak Oplossing
Er wordt geen druk in het apparaat opgebouwd	Pomp is niet vastgedraaid. Pomp goed vastdraaien.
	O-ring [19] op de pomp defect.	O-ring vervangen (afb. 19).
	Manchet [20] defect. Manchet	vervangen (afb. 19).
Er komt vloeistof uit de pomp	Ventielschijf [23] vuil of defect.	Ventielschijf schoonmaken of vervangen (afb. 21).
Zuigermanometer geeft geen reservoirdruk aan, veiligheidsventiel blaast te vroeg af.	Zuigermanometer [16] defect.	Zuigermanometer vervangen (afb. 26)

De gegevens en afbeeldingen in deze gebruiksaanwijzing zijn alleen bestemd ter oriëntatie en zijn in geen enkele wijze bindend. De fabrikant behoudt zich het recht voor, indien hij het noodzakelijk acht, wijzigingen of verbeteringen aan de producten uit te voeren, zonder klanten daarover te moeten informeren die een soortgelijk model bezitten.

EU-conformiteitsverklaring

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, tel. [phone], verklaren dat het product:

Beschrijving Drukreservoir voor water
Merk HUSQVARNA
Type/model WT 10 MP
Identificatie Productie vanaf 2022, in de vorm maand en jaar, MMYY

volledig voldoet aan de volgende EU-richtlijnen en -verordeningen:

Richtlijn/verordening Beschrijving

2006/42/EG “Machinerichtlijn”

en dat de volgende normen en/of technische specificaties worden toegepast: EN ISO 12100:2010

Partille, 30-11-2022

From 8-2

Fredrik Sandinge

Verantwoordelijk voor de technische documentatie
