Produkttype	Vandtrykbeholder
Mærke	Husqvarna
Model	WT 10MP
Maksimal påfyldningskapacitet	10 liter
Samlet kapacitet	12,5 liter
Maksimal sprøjtetryk	3 bar
Maksimal driftstemperatur	40 °C
Tomvægt	2,8 kg
Beholdermateriale	Polyethylen
Transportmåde	Sidebåren
Restmængde	Mindre end 0,07 liter
Pumpe	Integreret manuel
Slange	Inkluderet med hurtigkobling
Sikkerhedsventil	Ja
Stempelmanometer	Ja, med trykindikator
Tilsigtet anvendelse	Vandforsyning til støvbinding (bor, betonsave, vinkelslibere)
Vedligeholdelse	Smøring af O-ringe og manchet efter 50 anvendelser; rengøring af filter
Sikkerhed	Overskrid ikke 3 bar; undgå frost; brug kun originale dele
Overensstemmelse	CE, UKCA

Ofte stillede spørgsmål - WT 10MP HUSQVARNA

Hvordan sætter jeg apparatet under tryk?

Brug den integrerede manuelle pumpe ved at betjene stempelstangen. Overvåg manometeret for ikke at overskride 3 bar.

Hvad er den maksimale påfyldningskapacitet?

Den maksimale påfyldningskapacitet er 10 liter. Overskrid ikke denne grænse.

Kan jeg bruge beholderen til drikkevand?

Nej, apparatet er kun designet til støvbinding. Må ikke bruges til drikkevand, opbevaring af væsker eller som øjenskyller.

Hvordan tømmer jeg beholderen?

Trykafblæs apparatet ved at trække stempelmanometeret opad, skru derefter pumpen af og tøm beholderen.

Hvad gør jeg, hvis trykket ikke stiger?

Kontrollér, at pumpen er skruet ordentligt på. Hvis problemet fortsætter, udskift O-ringen eller manchetten.

Hvordan vedligeholder jeg pumpen?

Efter 50 anvendelser, adskil pumpen, smør O-ringen og manchetten med en passende fedt, og saml den igen.

Hvad er det maksimale driftstryk?

Det maksimale tryk er 3 bar. Overskrid ikke denne værdi; sikkerhedsventilen afleder overtryk derover.

Kan jeg bruge ikke-originale dele?

Nej, brug kun originale Husqvarna reservedele og tilbehør for at sikre sikkerhed og overensstemmelse.

Hvordan opbevarer jeg apparatet?

Tøm og rengør beholderen. Opbevar beholderen og pumpen separat på et tørt, frostfrit og solbeskyttet sted.

Er apparatet i overensstemmelse med europæiske standarder?

Ja, det er i overensstemmelse med direktiv 2006/42/EF (maskindirektivet) og bærer CE- og UKCA-mærkning.

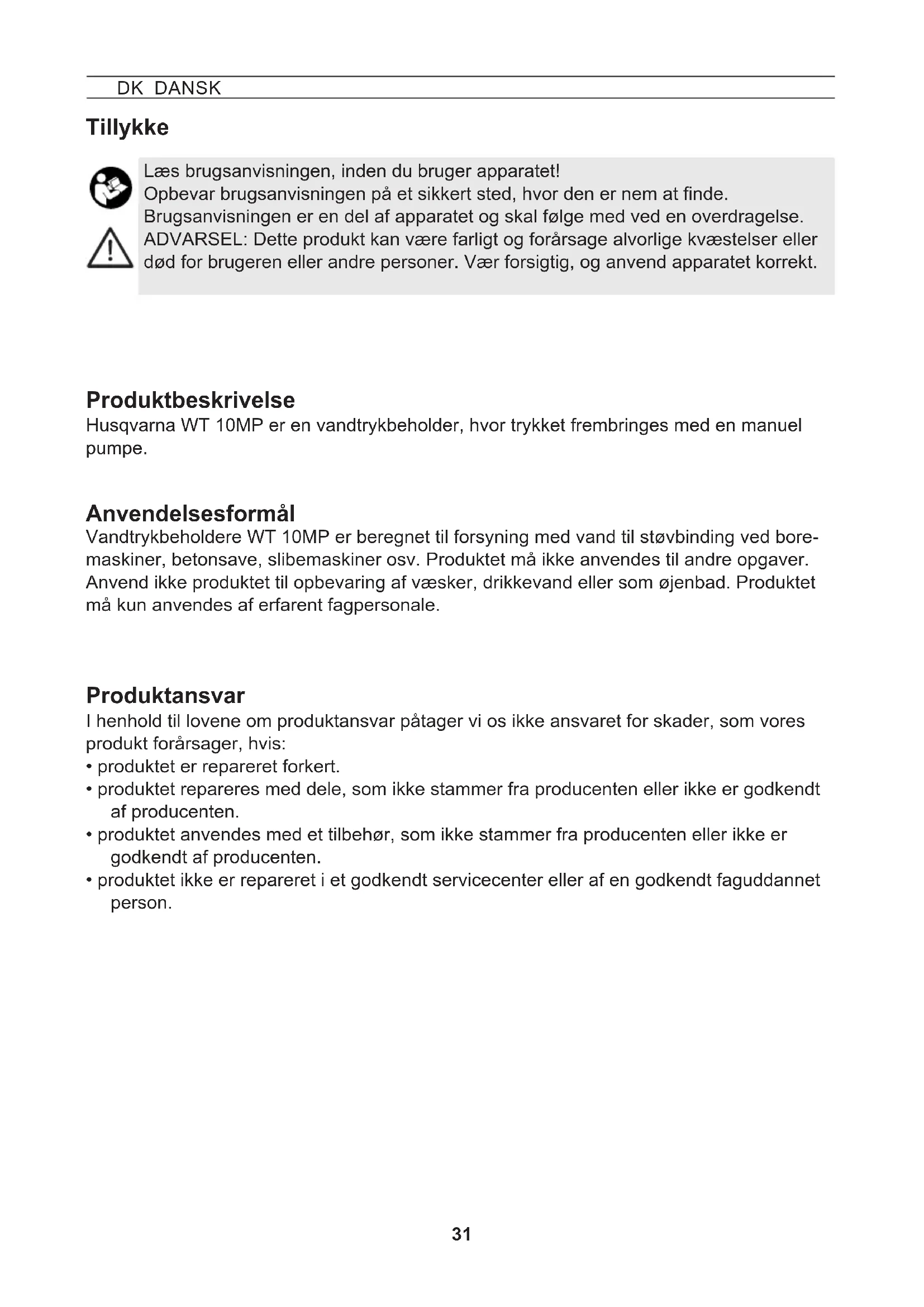

BRUGSANVISNING WT 10MP HUSQVARNA

Læs brugsanvisningen, inden du bruger apparatet!

Opbevar brugsanvisningen på et sikkert sted, hvor den er nem at finde.

Brugsanvisningen er en del af apparatet og skal følge med ved en overdragelse.

ADVARSEL: Dette produkt kan være farligt og forårsage alvorlige kvæstelser eller død for brugeren eller andre personer. Vær forsigtig, og anvend apparatet korrekt.

Produktbeskrivelse

Husqvarna WT 10MP er en vandtrykbeholder, hvor trykket frembringes med en manuel pumpe.

Anvendelsesformål

Vandtrykbeholdere WT 10MP er beregnet til forsyning med vand til støvbinding ved boremaskiner, betonsave, slibemaskiner osv. Produktet må ikke anvendes til andre opgaver.

Anvend ikke produktet til opbevaring af væsker, drikkevand eller som øjenbad. Produktet må kun anvendes af erfarent fagpersonale.

Produktansvar

I henhold til lovene om produktansvar påtager vi os ikke ansvaret for skader, som vores produkt forårsager, hvis:

• produktet er repareret forkert.
• produktet repareres med dele, som ikke stammer fra producenten eller ikke er godkendt af producenten.
• produktet anvendes med et tilbehør, som ikke stammer fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret i et godkendt servicecenter eller af en godkendt faguddannet person.

Sikkerhed

Kun uddannede, raske og udhvilede personer må arbejde med apparatet. De må ikke være påvirket af alkohol, narkotika eller medicin. Børn og unge må ikke anvende apparatet uden sagkyndig instruktion.

Opbevar apparatet utilgængeligt for børn.

Forebyg misbrug ved anvendelse af farlige midler.

→ Risiko for ulykker!

Vær opmærksom på informationerne om personligt sikkerhedsudstyr i betjenings-vejledningen til det anvendte produkt.

Undgå antændelseskilder i omgivelserne.

Lad aldrig apparatet henstå under tryk og/eller i solen. Sørg for, at apparatet ikke opvarmes til over den maksimale driftstemperatur ( tabel 1). Beskyt apparatet mod frost og ammoniak.

Ved glat føre, vand, sne, is, på skråninger og i ujævnt terræn er der fare for at glide eller snuble.

Sørg for, at arbejdsområdet er ryddet op og godt belyst.

Det er ikke tilladt at foretage reparationer eller ændringer af apparatet.

Beskadigede eller ikke-funktionsdygtige dele skal omgående udskiftes af vores kundeservice eller vores godkendte servicepartnere.

Sikkerhedsventilen må ikke gøres funktionsudygtig.

→ Eksplosionsfare!

Vi påtager os intet ansvar for skader på grund af brug af fremmede dele.

Anvend kun den indbyggede håndpumpe til at sætte vandtanken under tryk. Hold altid øje med manometeret ved pumpning for ikke at overskride det maksimale sprøjtetryk (→ tabel 1).

Før påfyldningen, efter brug, før vedligeholdelsesarbejder, ved arbejdsafbrydelser og i forbindelse med opbevaring skal apparatet være trykløst.

Vær opmærksom på følgende i forbindelse med transport: Transporter apparatet således, at det er sikret mod beskadigelser og mod at vælte.

Apparatet skal være trykløst.

→ Eksplosionsfare!

CE

Dette produkt er i overensstemmelse med de gældende EF-direktiver.

UKCA

Dette produkt er i overensstemmelse med de gældende forskrifter i Det Forenede Kongerige Storbritannien og Nordirland.

Bemærk: Andre symboler/mærkater på produktet relaterer til certificeringskrav til enkelte markeder.

Lindder de illustrationer, som angives i teksten, på de sider 3 - 5 i denne brugsanvisning.

Leveringsomfang

Apparattype WT 10MP
Max. påfyldningsmængde 10 l
Samlet indhold 12,5 l
Max. sprøjtetryk 3 bar
Max. driftstemperatur 40 °C
Tomvægt 2,8 kg
Beholdermateriale Polyethylen
Bæremåde l siden
Teknisk restmængde < 0,07 l

Tabel 1

Montage

1. Stik slangen [4] ind i optageren [10], og gør den fast med omløbermøtrikken. (ill. 3)

Kontrol

Vær især opmærksom på forbindelserne mellem beholder – slange og slange – stikkobling samt pumpegevindets tilstand.

Tæthed: Pump det tomme apparat op til 2 bar (ill. 11).

▶ Trykket må ikke falde med mere end 0,5 bar inden for 30 minutter.

Funktion: Træk stempelmanometret [16] opad. (ill. 5)

Kontrollér enheden regelmæssigt, og hvis den ikke har været brugt I længere tid, f.eks. Efter en vinterpause.

Beskadigede eller ikke-funktionsdygtige dele skal omgående udskiftes af vor Husqvarna-servicepartner.

Forberedelse

Overhold henvisningerne i kapitlet „Sikkerhed“.

Apparatet skal befinde sig i lodret stilling.

Hvis beholderen påfyldes fra en vandledning, må ledningen eller en slange ikke stikke ind i beholderen.

1. Træk op i røde stempelmanometrets [16], indtil beholderen er trykløs. (ill. 5)
2. Tryk stempelstangen med greb [13] nedad og drej den imod uret.

1. Skru pumpen [2] ud af beholderen. (ill. 7)
2. Fyld væske ind i beholderen [1]. (ill. 8)

3. Kontroller påfyldningsniveauet ved hjælp af skalaen [35] på beholderen. (ill. 8)

4. Skru pumpen [2] ind i beholderen. (ill. 9)

5. Tryk stempelstangen med greb [13] nedad og drej den med uret.

▶ Stempelstangen med greb er åbnet. (ill. 10)

1. Frembring det ønskede tryk i beholderen. (ill. 11)

Detmax. tryk bør ikke overskride 3 bar (rød streg på stempelmanometret, ill. 11). Hvis trykket overskrides, aktiveres sikkerhedsventilen og afleder overtrykket.

1. Tryk stempelstangen med greb [13] nedad og drej den imod uret. (ill. 6)

Overhold henvisningerne i kapitlet „Sikkerhed“.

1. Forbind vandtryksbeholderens stikkobling [15] med stikniplen på dit apparat [29]. (ill. 12)
2. Aktivér kuglehanen [30]. (ill. 12)

Væskemængden kan reguleres med kuglehanen [30] på apparatet (f.eks. boremaskine).

1. Hvis trykket falder under 1 bar (min. 0,5 bar), skal der pumpes efter. (ill. 11)
2. Er beholderen tom, skal der foretages efterfyldning. (→ Kapitel „Forberedelse“)

After brug

Overhold henvisningerne i kapitlet „Sikkerhed“. Lad aldrig væske blive i apparatet.

1. Hold fast i stikkoblingen [15], og træk samtidig i dens yderring. (ill. 12)

1. Træk op i det røde stempelmanometer [16], indtil beholderen er trykløs. (ill. 5)
2. Lås stempelstangen med greb [13]. (ill. 6)
3. Skru pumpen [2] ud af beholderen, og tøm tanken. (ill. 7)
4. Rengør enheden med en fugtig klud
5. Til tørring og oplagring skal beholderen [1] og pumpen [2] opbevares separat i en tørre og frostfri omgivelser, beskyttet mod solstråler (ill. 16).

Vedligeholdelse og pleje

Overhold henvisningerne i kapitlet „Sikkerhed“.

Efter 50 anvendelser, mindst én gang årligt:

• Skru pumpen [2] ud af beholderen. (ill. 7)
• Byg pumpen [2] fra hinanden.

a) Fjern låsen fra stempelstangen med greb [13]. (ill. 17)
b) Træk stempelstangen med greb [13] ud af cylinderrøret indtil anslag og drej den imod uret. (ill. 17)
c) Skil stempelstangen med greb [13] og cylinderrør [2] fra hinanden. (ill. 17)

• Indfedt O-ringen [19] og manchetten [20]. (ill. 18)
• Saml pumpen.

a) Skub stempelstangen med greb [13] ind i cylinderrøret. (ill. 20)
b) Hold cylinderrøret [2] fast og tryk styreproppen [14] fast ind med tommelfingeren. (ill. 20)
c) Træk i stempelstangen med greb [13] indtil anslaget og drej den med uret. (ill. 20)

• Lås stempelstangen med grebet [13] og skru pumpen [2] ind i beholderen [1]. (ill. 9)
• Tag slangen [4] med udløbsfiltret [34] ud af beholderen og rengør udløbsfiltret under rindende vand. (ill. 24)

Vær opmærksom på de lovmæssige ulykkesforebyggende forskrifter i dit land og kontrollér jævnligt apparatet. Hvis der ikke eksisterer nogen specielle regler, anbefaler vi, at en fagkyndig hvert 2. år udfører en udvendig og hver 5. år en indvendig kontrol, samt en styrkekontrol hvert 10. år.

Fejl

Forstyrrelse Årsag Hjælp
Der opbygges intet tryk i apparatet	Pumpen er ikke skruet fast. Skru pumpen fast.
	O-ringen [19] ved pumpen er defekt.	Udskift O-ringen (ill. 19).
	Manchet [20] er defekt.	Udskift manchet (ill. 19).
Der trænger væske ud af pumpen	Ventilskive [23] er tilsmudset eller defekt.	Rengør eller udskift ventilskiven (ill. 21).
Stempelmanometret viser intet beholdertryk, Sikkerhedsventilen afblæser for tidligt.	Stempelmanometer [16] er defekt.	Udskift stempelmanometret (ill. 26).

Oplysningerne og illustrationerne i denne brugsanvisning er kun beregnet til orientering, og de er på ingen måde bindende. Producenten forbeholder sig ret til at foretage ændringer eller forbedringer på produkterne, hvis det betragtes som nødvendigt, uden at skulle orientere kunder, der er i besiddelse af en lignende model, om dette.

CE

er fuldstændigt i overensstemmelse med følgende EU-direktiver og -forordninger:

Direktiv/forordning Beskrivelse

2006/42/EF „Maskindirektiv“
