РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WT 10MP HUSQVARNA

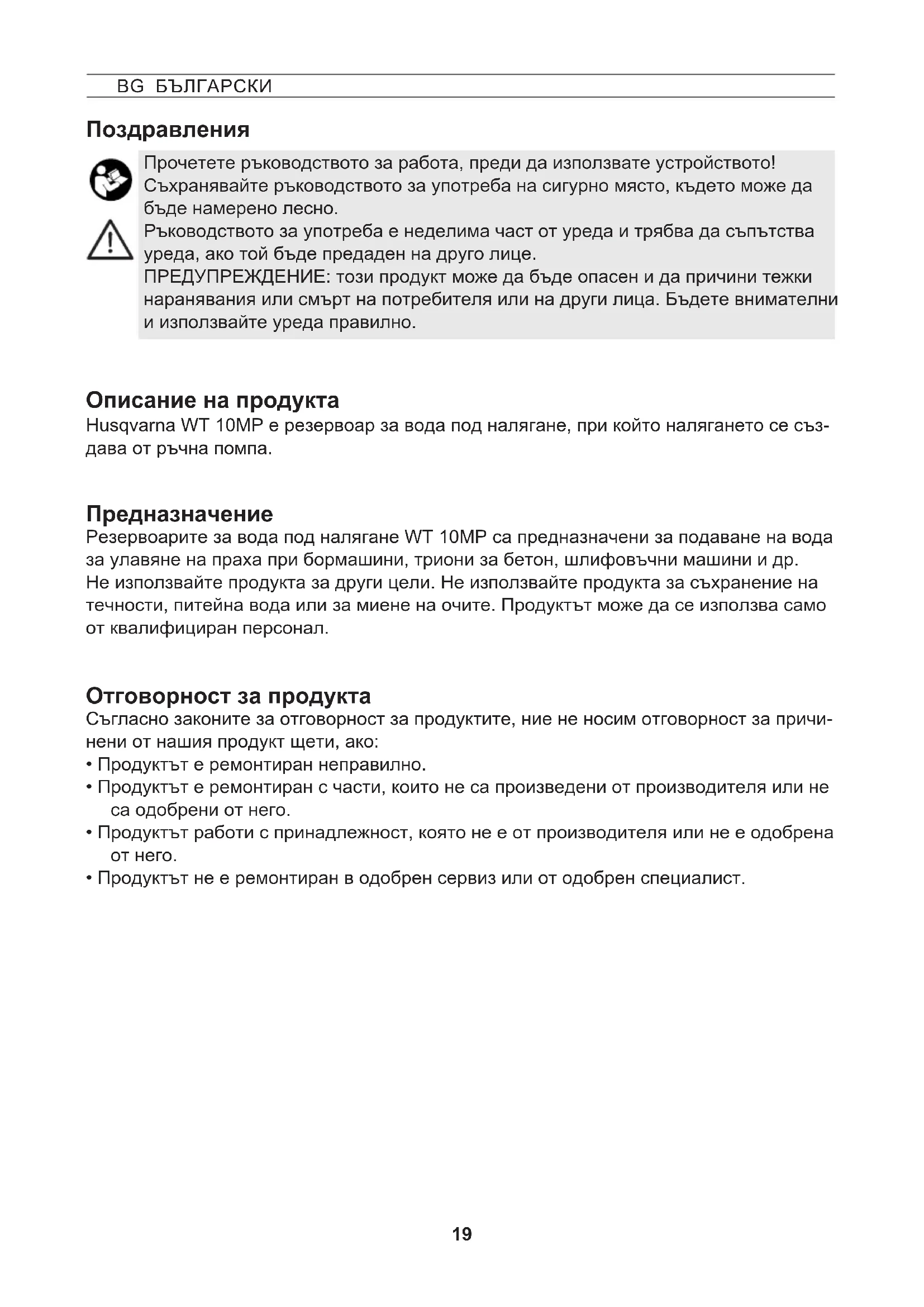

BG БЪЛГАРСКИ Поздравления Husqvarna WT 10MP е резервоар за вода под налягане, при който налягането се съз- дава от ръчна помпа. Описание на продукта Предназначение Прочетете ръководството за работа, преди да използвате устройството! Съхранявайте ръководството за употреба на сигурно място, където може да бъде намерено лесно. Ръководството за употреба е неделима част от уреда и трябва да съпътства уреда, ако той бъде предаден на друго лице. ПРЕДУПРЕЖДЕНИЕ: този продукт може да бъде опасен и да причини тежки наранявания или смърт на потребителя или на други лица. Бъдете внимателни и използвайте уреда правилно. Резервоарите за вода под налягане WT 10MP са предназначени за подаване на вода за улавяне на праха при бормашини, триони за бетон, шлифовъчни машини и др. Не използвайте продукта за други цели. Не използвайте продукта за съхранение на течности, питейна вода или за миене на очите. Продуктът може да се използва само от квалифициран персонал. Отговорност за продукта Съгласно законите за отговорност за продуктите, ние не носим отговорност за причи- нени от нашия продукт щети, ако:

• Продуктът е ремонтиран неправилно.

• Продуктът е ремонтиран с части, които не са произведени от производителя или не са одобрени от него.

• Продуктът работи с принадлежност, която не е от производителя или не е одобрена

• Продуктът не е ремонтиран в одобрен сервиз или от одобрен специалист.20 21 BG БЪЛГАРСКИ Безопасност Указание: Някои символи/стикери върху продукта се отнасят за изискванията за сер- тифициране на някои пазари. Този продукт е в съответствие с приложимите дирек- тиви на ЕО. Този продукт е в съответствие с приложимите разпо- редби на Великобритания С устройството могат да работят само обучени, здрави и отпочинали лица. Те не трябва да са под влияние на алкохол, наркотични средства или медикаменти. Устройството не трябва да се използва от деца и младежи. Съхранявайте уреда далеч от деца. Внимавайте за неправилната употреба на опасни вещества.

• Опасност от злополука! Съблюдавайте информацията за личните предпазни средства в инструкциите за експлоатация на използвания продукт. Избягвайте източници на възпламеняване в близост. Не оставяйте устройството под налягане и/или на слънце. Уверете се, че устройството не се загрява над максималната работна температура. (→ Таблица 1). Пазете устройството от замръзване и амоняк. При замръзване, влага, сняг, лед, по наклони и по неравен терен е налице опасност от хлъзгане и падане. Поддържайте работната зона подредена и добре осветена. Ремонтите или измененията по уреда са недопустими. Незабавно възлагайте смяна на повредени или нефункциониращи части на нашата служба за обслужване на клиенти или на оторизирани от нас сервиз- ни партньори. Функцията на предпазния клапан не трябва да се блокира.

• Опасност от експлозия! Използвайте само оригинални резервни части и аксесоари. Ние не поемаме никаква отговорност за повреди вследствие на използването на чужди части. Използвайте само вградената ръчна помпа за повишаване на налягането в резервоара за вода. При помпането винаги следете манометъра, за да не превишите максималното налягане на разпръскване (→ Таблица 1). Преди напълване, след употреба, преди работи по техническото обслужване, при прекъсвания на работата и при съхранение е необходимо уредът да не е под налягане. Спазвайте при транспорт: Транспортирайте уреда така, че да е защитен срещу повреди и преобръщане. Уредът трябва да не е под налягане.

• Опасност от експлозия!21 Резервоар [1] с помпа [2], маркуч [4], ръководство за употреба [5]. (Фиг. 1) Тип на устройството WT 10MP Макс. количество на напълване 10 l Обща вместимост 12,5 l Макс. налягане на разпръскване 3 bar Макс. работна температура 40 °C Тегло в празно състояние 2,8 kg Материал на резервоара

Техническо остатъчно количество < 0,07 l Визуална проверка: Изправни ли са резервоарът [1], помпата [2], маркучът [4] и манометърът на буталото [16]? (Фиг. 1)

Следете по-специално съединенията между резервоара и маркуча и между маркуча и щекерното съединение, както и състоянието на резбата на

Херметичност: Напомпайте празното устройство до 2 bar (Фиг. 11). ► В рамките на 30 мин. налягането не трябва да спадне с повече от 0,5 bar. Функция: Изтеглете манометъра на буталото [16] нагоре. (Фиг. 5) ► Налягането трябва да бъде освободено.

1. Вкарайте маркуча [4] в държача [10] и го фиксирайте с помощта на холендровата

Ще откриете посочените в текста фигури на следващите отварящи се страници 3 – 5 на това ръководство за работа Обхват на доставката Технически данни Таблица 1

Спазвайте указанията в Глава „Безопасност“. Устройството трябва да е във вертикално положение. При пълненето от водопровода в резервоара не трябва да се вкарва тръба или маркуч.

1. Издърпайте червения бутален манометър [16] нагоре, докато налягането в

резервоара падне. (Фиг. 5)

2. Натиснете буталния прът с ръкохватката [13] надолу и го завъртете обратно на

часовниковата стрелка. ► Буталният прът с ръкохватката е блокиран. (Фиг. 6)

3. Развийте помпата [2] от резервоара. (Фиг. 7)

Проверявайте редовно уреда и след по-дълги периоди, през които не е бил използван, напр. през зимната пауза. Незабавно възлагайте подмяната на повредените или нефункциониращи части на нашия сервиз или на оторизиран сервизен партньор. Незабавно възлагайте смяна на повредени или нефункциониращи части на сервизен партньор на Husqvarna.22 23

1. Използвайте щекерното съединение [15] на резервоара за вода под налягане

► Подаването на течност започва.

Количеството на течността може да се регулира чрез сферичния кран [30] на устройството (напр. пробивно устройство).

3. Ако налягането спадне под 1 bar (мин. 0,5 bar), помпайте допълнително. (Фиг. 11)

4. Ако резервоарът е празен, го допълнете. (→ Глава „Подготовка“)

След употребата Спазвайте указанията в Глава „Безопасност“. Спазвайте указанията в Глава „Безопасност“. Никога не оставяйте течност в уреда.

4. Напълнете резервоара [1] с течността за разпръскване. (Фиг. 8)

5. Проверете височината на пълнене с помощта на скалата [35] на резервоара. (Фиг. 8)

Макс. налягане не трябва да превишава 3 bar (червената линия на манометъра на буталото, Фиг. 11). Ако макс. налягане бъде надвишено, предпазният клапан сработва и изпуска излишното налягане.

9. Натиснете буталния път с ръкохватката [13] надолу и го завъртете обратно на

часовниковата стрелка. (Фиг. 6) ► Буталният прът с ръкохватката е блокиран.

5. Избършете устройството с влажна кърпа.

6. За изсушаване и съхранение съхранявайте резервоара [1] и помпата [2] отделно

на сухо, защитено от слънчева светлина и замръзване място. (Фиг. 16)

1. Хванете щекерното съединение [15] и в същото време издърпайте неговия вън-

шен пръстен. (Фиг 12) ► Щекерното съединение [15] се разделя от щекерния нипел [29] на устройството.

2. Издърпайте нагоре червения бутален манометър [16], докато се изпусне наляга-

нето в резервоара. (Фиг. 5)

3. Блокирайте буталния прът с ръкохватката [13]. (Фиг. 6)

4. Развийте помпата [2] от резервоара и го изпразнете. (Фиг. 7)23

Неизправност Причина Отстраняване Налягането в устройството не се

Помпата не е затегната. Затегнете помпата докрай. O-пръстенът [19] на помпата е дефектен. Сменете O-пръстена (Фиг. 19). Маншетът [20] е дефектен. Сменете маншета (Фиг. 19). От помпата изтича

Шайбата на клапана [23] е замърсена или дефектна. Почистете или сменете шайбата на клапана (Фиг. 21). Манометърът на буталото не показва никакво налягане в резервоара, Предпазният клапан сработва твърде рано. Манометърът на буталото [16] е дефектен. Сменете манометъра на буталото (Фиг. 26). Спазвайте законовите наредби за предотвратяване на злополуки за вашата държава и редовно проверявайте устройството. Ако няма специални правила, препоръчваме извършването през всеки 2 години на външна и през всеки 5 години на вътрешна проверка, както и през всеки 10 години на проверка за здравината от експерт. BG БЪЛГАРСКИ Неизправности Използвайте само оригинални резервни части и аксесоари. Техническо обслужване и поддръжка Спазвайте указанията в Глава „Безопасност“. След 50-кратна употреба, най-малко веднъж годишно:

• Развийте помпата [2] от резервоара. (Фиг. 7)

• Разглобете помпата [2]. a) Освободете буталния прът с ръкохватката [13]. (Фиг. 17) b) Изтеглете буталния прът с ръкохватката [13] докрай от тръбата на цилиндъра и го завъртете обратно на часовниковата стрелка. (Фиг. 17) c) Разединете буталния прът с ръкохватката [13] и тръбата на цилиндъра [2]. (Фиг. 17)

• Смажете O-пръстена [19] и маншета [20]. (Фиг. 18)

• Сглобете помпата. a) Вкарайте буталния прът с ръкохватката [13] в тръбата на цилиндъра. (Фиг. 20) b) Хванете тръбата на цилиндъра [2] и с палеца натиснете направляващата тапа [14] навътре докрай. (Фиг. 20) c) Изтеглете буталния прът с ръкохватката [13] докрай и го завъртете в посока на часовниковата стрелка. (Фиг. 20) ► Направляващата тапа [14] се фиксира.

• Блокирайте буталния прът с ръкохватката [13] и завинтете помпата [2] в резервоара [1]. (Фиг. 9)
