Tuotetyyppi	Painesäiliö
Merkki	Husqvarna
Malli	WT 10MP
Suurin täyttömäärä	10 litraa
Kokonaistilavuus	12,5 litraa
Maksimi ruiskutuspaine	3 baaria
Maksimi käyttölämpötila	40 °C
Tyhjäpaino	2,8 kg
Säiliön materiaali	Polyeteeni
Kuljetustapa	Sivuttain
Jäännösmäärä	Alle 0,07 litraa
Pumppu	Sisäänrakennettu käsipumppu
Joustava letku	Sisältää pikaliittimen
Turvaventtiili	Kyllä
Mäntämanometri	Kyllä, paineindikaattorilla
Käyttötarkoitus	Veden syöttö pölynsidontaan (porat, betonisahat, hiomakoneet)
Huolto	O-renkaiden ja mansetin voitelu 50 käyttökerran jälkeen; suodattimen puhdistus
Turvallisuus	Älä ylitä 3 baaria; vältä jäätymistä; käytä vain alkuperäisiä osia
Vaatimustenmukaisuus	CE, UKCA

Usein kysytyt kysymykset - WT 10MP HUSQVARNA

Miten laite paineistetaan?

Käytä sisäänrakennettua käsipumppua liikuttamalla mäntätankoa. Tarkkaile manometria, jotta paine ei ylitä 3 baaria.

Mikä on suurin täyttömäärä?

Suurin täyttömäärä on 10 litraa. Älä ylitä tätä rajaa.

Voinko käyttää säiliötä juomavedelle?

Ei, laite on suunniteltu vain pölynsidontaan. Älä käytä juomaveteen, nesteiden säilytykseen tai silmäsuihkuna.

Miten säiliö tyhjennetään?

Poista paine vetämällä mäntämanometria ylöspäin, irrota pumppu ja tyhjennä säiliö.

Mitä tehdä, jos paine ei nouse?

Tarkista, että pumppu on kunnolla kiinni. Jos ongelma jatkuu, vaihda O-rengas tai mansetti.

Miten pumppua huolletaan?

50 käyttökerran jälkeen pura pumppu, voitele O-rengas ja mansetti sopivalla rasvalla ja kokoa uudelleen.

Mikä on suurin käyttöpaine?

Enimmäispaine on 3 baaria. Älä ylitä tätä arvoa; turvaventtiili poistaa ylipaineen.

Voinko käyttää muita kuin alkuperäisiä osia?

Ei, käytä vain alkuperäisiä Husqvarna -varaosia ja -tarvikkeita turvallisuuden ja vaatimustenmukaisuuden varmistamiseksi.

Miten laite säilytetään?

Tyhjennä ja puhdista säiliö. Säilytä säiliö ja pumppu erikseen kuivassa, suojassa jäätymiseltä ja auringolta.

Onko laite eurooppalaisten standardien mukainen?

Kyllä, se on direktiivin 2006/42/EY (konedirektiivi) mukainen ja siinä on CE- ja UKCA-merkinnät.

KÄYTTÖOHJE WT 10MP HUSQVARNA

FI Käyttöohje Finnish 61

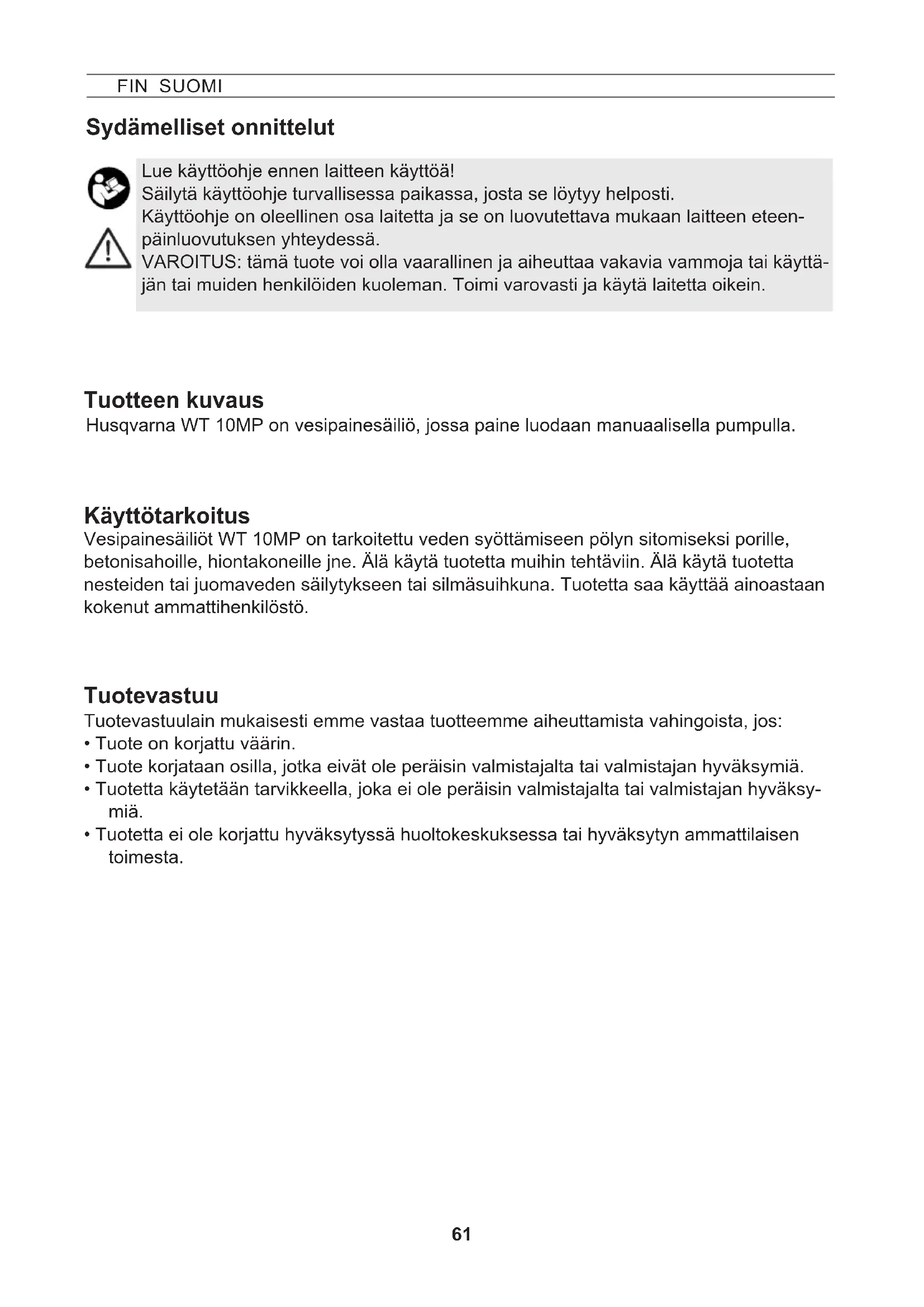

Sydämelliset onnittelut

Lue käyttöohje ennen laitteen käyttöä!

Säilytä käyttöohje turvallisessa paikassa, josta se löytyy helposti.

Käyttöohje on oleellinen osa laitetta ja se on luovutettava mukaan laitteen eteenpäinluovutuksen yhteydessä.

VAROITUS: tämä tuote voi olla vaarallinen ja aiheuttaa vakavia vammoja tai käyttäjän tai muiden henkilöiden kuoleman. Toimi varovasti ja käytä laitetta oikein.

Tuotteen kuvaus

Husqvarna WT 10MP on vesipainesäiliö, jossa paine luodaan manuaalisella pumpulla.

Käyttötarkoitus

Vesipainesäiliöt WT 10MP on tarkoitettu veden syöttämiseen pölyn sitomiseksi porille, betonisahoille, hiontakoneille jne. Älä käytä tuotetta muihin tehtäviin. Älä käytä tuotetta nesteiden tai juomaveden säilytykseen tai silmäsuihkuna. Tuotetta saa käyttää ainoastaan kokenut ammattihenkilöstö.

Tuotevastuu

Tuotevastuulain mukaisesti emme vastaa tuotteemme aiheuttamista vahingoista, jos:

• Tuote on korjattu väärin.
• Tuote korjataan osilla, jotka eivät ole peräisin valmistajalta tai valmistajan hyväksymiä.
• Tuotetta käytetään tarvikkeella, joka ei ole peräisin valmistajalta tai valmistajan hyväksymiä.
• Tuotetta ei ole korjattu hyväksytyssä huoltokeskuksessa tai hyväksytyn ammattilaisen toimesta.

Turvallisuus

Laitteella saavat työskennellä ainoastaan koulutetut, terveet ja levänneet henkilöt. He eivät saa olla alkoholin, huumausaineiden tai lääkeaineiden vaikutuksen alaisia.

Lapset ja nuoret eivät saa käyttää laitetta.

Säilytä laite poissa lasten ulottuvilta.

Estä soveltuvin toimin väärinkäyttö, jos laitteessa käytetään vaarallisia aineita.

→ Onnettomuusvaara!

Huomioi henkilösuojaimia koskevat tiedot käytetyn tuotteen käyttöohjeessa.

Vältä syttymislähteitä ympäristössä.

Älä koskaan jätä laitetta seisomaan paineistettuna ja/tai aurinkoon. Varmista, että laite ei lämpene yli maksimin käyttölämpötilan (→ Taulukko 1). Suojaa laitetta jäätymiseltä ja ammoniakilta.

Liukkaalla tai märällä kelillä, lumessa, jäällä, rinteissä ja epätasaisessa maastossa on olemassa liukastumis- ja kompastumisvaara.

Pidä työskentelyalue järjestyksessä ja hyvin valaistuna.

Korjaus- ja muutostyöt laitteessa on kielletty.

Anna vaurioituneet tai toimimattomat osat heti asiakashuoltomme tai valtuuttamamme huoltoliikkeen vaihdettaviksi.

Varoventtiiliä ei saa tehdä toimimattomaksi.

→ Räjähdysvaara!

Käytä vain alkuperäisiä vara- ja tarvikeosia.

Emme vastaa vahingoista, jotka johtuvat muiden valmistajien valmistamien osien käytöstä.

Käytä vain asennettua käsipumppua vesisäiliön paineistamiseen. Tarkkaile pumpatessasi aina painemittaria, jotta maksimaalinen sumutuspaine ei ylity (→ Taulukko 1).

Ennen täyttöä, käytön jälkeen, ennen huoltotöitä, työn keskeytysten aikana sekä varastointia varten on laitteen oltava paineeton.

Huomioi kuljetuksessa: Kuljeta laite niin, että se on varmistettu vaurioita ja kaatumista vastaan. Laitteen täytyy olla paineeton.

→ Räjähdysvaara!

CE

Tämä tuote vastaa voimassa olevia EY-direktiivejä.

UK CA

Tämä tuote vastaa Yhdistyneen kuningaskunnan voimassa olevia määräyksiä.

Huomautus: Muut tuotteessa olevat symbolit/tarrat koskevat joidenkin markkina-alueiden sertifiointivaatimuksia.

Tekstissä mainitut kuvat löytyvät tämän käyttöohjeen aukitaitettavilta sivuilta 3 – 5.

Toimitussisältö

Säiliö [1] ja pumppu [2], letku [4], käyttöohje [5]. (Kuva 1)

Tekniset tiedot

Laitetyppi WT 10MP
Maks. täyttömäärä 10 l
Kokonais-tilavuus 12,5 l
Maks. sumutuspaine 3 bar
Maks. käyttölämpötila 40 °C
Tyhjäpaino 2,8 kg
Säiliön materiaali Polyeteeni
Kantotapa Sivulla
Tekninen jäämämäärä < 0,07 l

Taulukko 1

Kokoaminen

1. Työnnä letku [4] liitäntään [10] ja varmista kiinnitys hattumutterilla. (Kuva 3)

Tarkastaminen

Silmämääräinen tarkastus: Ovatko säiliö [1], pumppu [2], letku [4] ja mäntäpainemittari [16] vaurioitumattomia? (Kuva 1)

Ritenitä huomiota erityisesti säiliön ja letkun sekä letkun ja pistoliittimen välisiin liitoksiin sekä pumpun kierteen kuntoon.

Tiiviys: Pumppaa tyhjään laitteeseen 2 baarin paine (Kuva 11).

▶ Paine ei saa laskea 30 min sisällä enempää kuin 0,5 bar.

Toiminto: Vedä mäntäpainemittari [16] ylös. (Kuva 5)

▶ Paineen tulee poistua.

Tarkasta laite säännöllisesti ja pidempien käyttötauukojen, esim. talvitauon jälkeen. Anna vaurioituneet tai toimimattomat osat heti huskopyaaheluorhtelilisk evertuvatiladeatan-vaksi.

Valmistelut

Ota huomioon luvussa „Turvallisuus“ annetut ohjeet. Laitteen on oltava pystysuorassa asennossa. Vesijohdosta täytettäessä ei johto tai letku saa ulottua sisälle säiliöön.

1. Vedä mäntäpainemittarin [16] punaista kahvaa ylös niin kauan, kunnes säiliö on paineeton. (Kuva 5)
2. Paina kahvallinen männänvarsi [13] alas ja kierrä vartta vastapäivään.

▶ Kahvallinen männänvarsi on lukittu. (Kuva 6)

1. Kierrä pumppu [2] irti säiliöstä. (Kuva 7)
2. Täytä nestettä säiliöön [1]. (Kuva 8)
3. Tarkista täyttökorkeus säiliön asteikosta [35]. (Kuva 8)

4. Kierrä pumppu [2] säiliöön. (Kuva 9)

5. Paina kahvallinen männänvarsi [13] alas ja kierrä vartta myötäpäivään.

▶ Kahvallinen männänvarsi on vapautettu lukituksesta. (Kuva 10)

1. Luo haluamasi paine säiliössä. (Kuva 11)

Maksimipaineen ei tulisi ylittää 3 baaria (punainen viiva mäntäpainemittarissa, Kuva 11). Jos maksimipaine ylittyy, varoventtiili reagoi ja päästää ylipaineen pois.

1. Paina kahvallinen männänvarsi [13] alas ja kierrä vartta vastapäivään. (Kuva 6)

▶ Kahvallinen männänvarsi on lukittu.

Käyttö

Ota huomioon luvussa „Turvallisuus“ annetut ohjeet.

1. Liitä painevesisäiliön pistoliitin [15] laitteesi pistonippaan [29]. (Kuva 12)

2. Lukitse kuulahana [30]. (Kuva 12)

▶ Nestesyöttö alkaa.

Neteen määrää voidaan säätää laitteessa (esim. porauslaite) olevan kuulahanan [30] avulla.

1. Jos paine laskee alle 1 baarin (min. 0,5 bar), pumppaa lisää ilmaa. (Kuva 11)
2. Jos säiliö on tyhjä, täytä lisää nestettä. (→ Luku "Valmistelu")

Käytön jälkeen

Ota huomioon luvussa „Turvallisuus“ annetut ohjeet. Älä koskaan päästä laitteeseen nestettä.

1. Pidä kiinni pistoliittimestä [15] ja vedä samalla sen ulkorengasta. (Kuva 12)

▶ Pistoliitin [15] on irrotettu laitteen pistonipasta [29].

1. Vedä punaista mäntäpainemittaria [16] ylös niin kauan, kunnes säiliö on paineeton. (Kuva 5)
2. Lukitse männänvarsi kahvalla [13]. (Kuva 6)
3. Kierrä pumppu [2] irti säiliöstä ja tyhjennä säiliö. (Kuva 7)
4. Pyyhi laite puhtaaksi kostealla liinalla.
5. Säilytä säiliötä [1] ja pumppua [2] kuivumista ja varastointia varten erillään kuivassa, auringonpaisteelta ja jäätymiseltä suojatussa ympäristössä (Kuva 16).

Huolto ja hoito

Ota huomioon luvussa „Turvallisuus“ annetut ohjeet.

50 käyttökerran jälkeen, vähintään kerran vuodessa:

• Kierrä pumppu [2] irti säiliöstä. (Kuva 7)
• Pura pumppu [2] osiin.
  a) Vapauta kahvallinen männänvarsi [13] lukituksesta. (Kuva 17)
  b) Vedä kahvallinen männänvarsi [13] rajoittimeen asti ulos sylinteriputkesta ja kierrä vartta vastapäivään. (Kuva 17)
  c) Irrota männänvarsi kahvan kanssa [13] ja sylinteriputki [2] toisistaan. (Kuva 17)

• Rasvaa O-rengas [19] ja mansetti [20]. (Kuva 18)

- Kokoa pumppu.

a) Työnnä männänvarsi kahvan kanssa [13] sylinteriputkeen. (Kuva 20)
b) Pidä kiinni sylinteriputkesta [2] ja paina ohjaustulppa [14] peukalolla lujasti sisään. (Kuva 20)
c) Vedä kahvallinen männänvarsi [13] rajoittimeen asti ja kierrä vartta myötäpäivään. (Kuva 20)

▶ Ohjaustulppa [14] lukittuu paikalleen.

• Lukitse männänvarsi kahvan kanssa [13] ja kierrä pumppu [2] säiliöön [1]. (Kuva 9)
• Poista letku [4] ja poistosuodatin [34] säiliöstä ja puhdista poistosuodatin juoksevan veden alla. (Kuva 24)

Ota huomioon maasi lakisääteiset tapaturmantorjuntamääräykset ja tarkasta laite säännöllisesti. Jos mitään erityisiä määräyksiä ei ole annettu, suosittelemme, että asiantuntija suorittaa tarkastuksen ulkoisesti 2 vuoden välein ja sisäisesti 5 vuoden välein sekä lujuustarkastuksen 10 vuoden välein.

Häiriöt

Käytä vain valmistajan vara- ja tarvikeosia.

Häiriö Syy Toimenpide
Laitteessa ei muodostu painetta.	Pumppu ei ole kierretty lujasti kiinni.	Kierrä pumppu lujasti kiinni.
	O-rengas [19] pumpussa viallinen.	Vaihda O-rengas (Kuva 19).
	Mansetti [20] viallinen. Vaihda	mansetti (Kuva 19).
Pumpusta vuotaa nes-tettä.	Venttiilin aluslevy [23] likai-nen tai viallinen.	Puhdista tai vaihda venttiilin aluslevy (Kuva 21).
Mäntäpainemittarissa ei näy säiliöpainetta. Varoventtiili puhaltaa liian aikaisin.	Mäntäpainemittari [16] vial-linen.	Vaihda mäntäpainemittari (Kuva 26).

Tässä käyttöohjeessa olevat tiedot ja kuvat on tarkoitettu ainoastaan suuntaa antaviksi, eivätkä ne ole millään tavalla sitovia. Valmistaja pidättää itsellään oikeuden suorittaa oman harkintansa mukaan muutoksia tai parannuksia tuotteissa tästä vastaavan mallin omaaville asiakkaille ilmoittamatta.

EU-vaatimustenmukaisuusvakuutus

Me, Husqvarna AB, SE 561 82 Huskvarna, RUOTSI, Puh. [phone] vakuutamme, että tuote:

Kuvaus Painevesisäiliö
Merkki HUSQVARNA
Tyyppi/malli WT 10 MP
Merkintä Valmistus 2022	lähtien, muodossa kuukausi ja vuosi, MMYY

vastaa täysin seuraavia EU-direktiivejä ja -asetuksia:

Direktiivi/asetus Kuvaus
2006/42/EY "Konedirektiivi"

ja että seuraavia standardeja ja/tai teknisiä erittelyjä on sovitettu: EN ISO 12100:2010

Partille, 2022-11-30

From 8-2

Fredrik Sandinge

Teknisestä dokumentaatiosta vastaava
