LIETOŠANAS INSTRUKCIJA WT 10MP HUSQVARNA

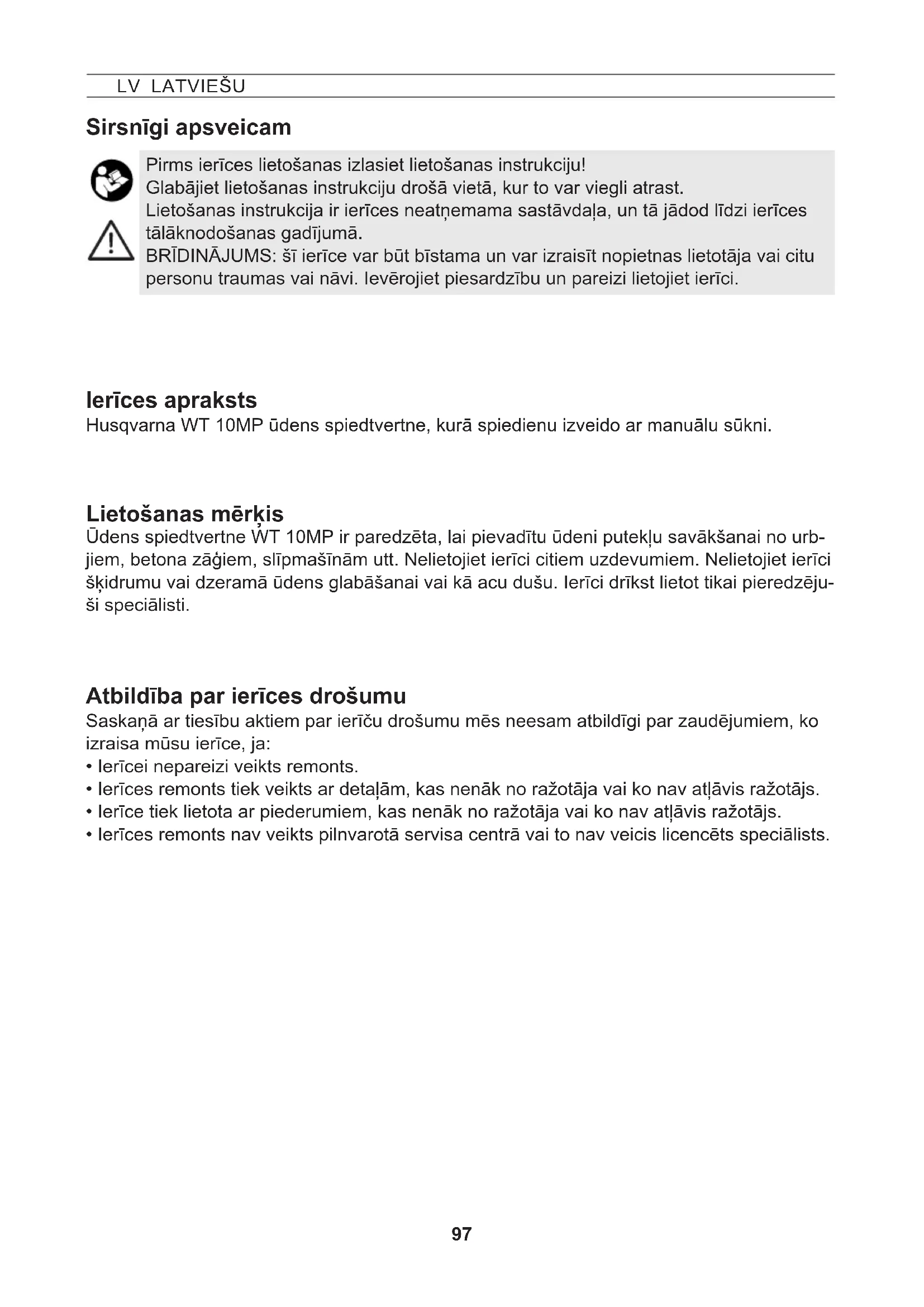

Sirsnīgi apsveicam Husqvarna WT 10MP ūdens spiedtvertne, kurā spiedienu izveido ar manuālu sūkni. Ierīces apraksts Lietošanas mērķis Pirms ierīces lietošanas izlasiet lietošanas instrukciju! Glabājiet lietošanas instrukciju drošā vietā, kur to var viegli atrast. Lietošanas instrukcija ir ierīces neatņemama sastāvdaļa, un tā jādod līdzi ierīces tālāknodošanas gadījumā. BRĪDINĀJUMS: šī ierīce var būt bīstama un var izraisīt nopietnas lietotāja vai citu personu traumas vai nāvi. Ievērojiet piesardzību un pareizi lietojiet ierīci. Ūdens spiedtvertne WT 10MP ir paredzēta, lai pievadītu ūdeni putekļu savākšanai no urb- jiem, betona zāģiem, slīpmašīnām utt. Nelietojiet ierīci citiem uzdevumiem. Nelietojiet ierīci šķidrumu vai dzeramā ūdens glabāšanai vai kā acu dušu. Ierīci drīkst lietot tikai pieredzēju- ši speciālisti. Atbildība par ierīces drošumu Saskaņā ar tiesību aktiem par ierīču drošumu mēs neesam atbildīgi par zaudējumiem, ko izraisa mūsu ierīce, ja:

• Ierīcei nepareizi veikts remonts.

• Ierīces remonts tiek veikts ar detaļām, kas nenāk no ražotāja vai ko nav atļāvis ražotājs.

• Ierīce tiek lietota ar piederumiem, kas nenāk no ražotāja vai ko nav atļāvis ražotājs.

• Ierīces remonts nav veikts pilnvarotā servisa centrā vai to nav veicis licencēts speciālists.98 99 Drošība

Norādījums: Citi simboli/uzlīmes uz ierīces attiecas uz sertikācijas prasībām dažos tirgos. Šī ierīce atbilst piemērojamām ES direktīvām. Šī ierīce atbilst Apvienotās Karalistes piemērojamiem noteikumiem Ar ierīci drīkst darboties tikai apmācītas, veselas un atpūtušās personas. Tās nedrīkst būt alkohola, narkotisku vielu vai medikamentu iespaidā. Bērni un jaunieši nedrīkst lietot ierīci. Uzglabājiet ierīci bērniem neaizsniedzamā vietā. Nepieļaujiet nepareizu lietošanu, izmantojot bīstamus līdzekļus.

• Negadījumu risks! Ievērojiet informāciju par individuālo aizsargaprīkojumu, kā minēts lietotās ierīces lietošanas instrukcijā. Nepieļaujiet aizdegšanās avotus apkārtnē. Neatstājiet ierīci zem spiediena un/vai saulē. Nodrošiniet, lai ierīce nesasiltu vairāk par maksimālo darbības temperatūru (→ 1. tabula). Pasargājiet ierīci no sala un amonjaka. Ja ir gludums, slapjums, sniegs, ledus, nogāze un nelīdzena teritorija, tad pastāv paslīdēšanas un paklupšanas risks. Uzturier darba zonu uzkoptu un labi apgaismotu. Ierīces remonts vai izmaiņas nav pieļaujamas. Bojātas vai nefunkcionējošas detaļas nekavējoties lieciet nomainīt mūsu klientu servisam vai pilnvarotam servisa partnerim. Nedrīkst pieļaut, ka nedarbojas drošības vārsts.

• Sprādzienbīstamība! Izmantojiet tikai oriģinālās rezerves daļas un piederumus. Mēs neuzņemamies atbildību par bojājumiem, kas radušies, izmantojot citu ražo- tāju detaļas. Lietojiet tikai iebūvēto rokas sūkni, lai izveidotu ūdens tvertnē spiedienu. Sūknējot vienmēr vērojiet virzuļmanometru, lai nepārsniegtu maksimālo smidzināšanas spiedienu (→ 1. tabula). Pirms iepildes, pēc lietošanas, pirms apkopes darbiem, darba pārtraukumu gadīju- mā un uzglabāšanas nolūkos ierīcei jābūt bez spiediena. Ievērojiet transportēšanas laikā: Transportējiet ierīci tā, lai ierīce būtu nodrošināta pret bojāšanu un apgāšanos. Ierīcei jābūt bez spiediena.

• Sprādzienbīstamība!99

Tvertne [1] ar sūkni [2], šļūtene [4] un lietošanas instrukcija [5] (1. attēls). Ierīces tips WT 10MP Maks. iepildes daudzums 10 l Kopējais tilpums 12,5 l Maks. smidzināšanas spiediens 3 bar Maks. darbības temperatūra 40 °C Pašmasa 2,8 kg Tvertnes materiāls polietilēns Nešanas veids sānisks Tehniskais atlikums < 0,07 l Vizuālā kontrole: Vai nav bojāta tvertne [1], sūknis [2], šļūtene [4] un virzuļmanometrs [16]? (1. attēls)

Īpaši pievērsiet uzmanību savienojumiem starp tvertni un šļūteni, starp šļūteni un spraud- kontakta savienojumu, kā arī sūkņa vītnes stāvoklim. Blīvums. Tukšu ierīci piepumpējiet līdz 2 bar (11. att.). ► 30 min. laikā spiediens nedrīkst samazināties vairāk kā par 0,5 bar. Darbība. Augstu pavelciet virzuļmanometru [16] (5. attēls) ► Spiedienam jāizplūst.

1. Iespraudiet šļūteni [4] stiprinājumā [10] un nostipriniet to ar uzmavuzgriezni (3. attēls).

Tekstā minētos attēlus atradīsit lietošanas instrukcijas 3. – 5. lappusē. Piegādes komplektācija Tehniskie rādītāji

Montāža Pārbaude Sagatavošana Pārbaudiet ierīci regulāri un pēc ilgākas dīkstāves, piemēram, ziemas perioda. Bojātas vai nefunkcionējošas detaļas nekavējoties lieciet nomainīt mūsu servisam vai pilnvarotam servisa partnerim. Ievērojiet nodaļā “Drošība” minētos norādījumus. Ierīcei jāatrodas vertikālā pozīcijā. Uzpildot ierīci no ūdensvada, vads vai šļūtene nedrīkst iesniegties tvertnē.

1. Izvelciet virzuļmanometra [16] sarkano pogu tik tālu, kamēr tvertnē nav spiediena (5. attēls).

2. Virzuļa kātu ar rokturi [13] nospiediet uz leju un pagrieziet to pretēji pulksteņrādītāja

virzienam. ► Virzuļa kāts ar rokturi ir noksēts (6. attēls).

3. Izskrūvējiet sūkni [2] no tvertnes (7. attēls).

4. Iepildiet tvertnē [1] šķidrumu (8. attēls).

5. Pārbaudiet iepildes augstumu ar tvertnes skalu [35] (8. attēls).

6. Ieskrūvējiet sūkni [2] tvertnē (9. attēls).

7. Virzuļa kātu ar rokturi [13] nospiediet uz leju un pagrieziet pulksteņrādītāja virzienā.

► Virzuļa kāts ir atbrīvots (10. attēls). Bojātas vai nefunkcionējošas detaļas uzreiz lieciet nomainīt Husqvarna servisa partnerim.100 101

2. Darbiniet lodveida krānu [30] (12. attēls).

► Sākas šķidruma padeve.

Šķidruma daudzumu ierīcei (piem., urbim) var regulēt ar lodveida krānu [30].

3. Ja spiediens kļūst mazāks par 1 bar (min. 0,5 bar), piepumpējiet (11. attēls).

4. Ja tvertne ir tukša, uzpildiet to (→ sk. nodaļu “Sagatavošana”).

Pēc lietošanas Ievērojiet nodaļā “Drošība” minētos norādījumus. levērojiet nodaļā “Drošība” minētos norādījumus. Nekad neatstājiet šķidrumu ierīcē.

8. Radiet nepieciešamo spiedienu tvertnē (11. attēls).

Maks. spiediens nedrīkstētu pārsniegt 3 bar (sarkanā svītra virzuļmanometrā, 11. attēls). Ja tiek pārsniegts maks. spiediens, iedarbojas drošības vārsts un izlaiž lieko spiedienu.

9. Virzuļa kātu ar rokturi [13] nospiediet uz leju un pagrieziet to pretēji pulksteņrādītāja

virzienam (6. attēls). ► Virzuļa kāts ar rokturi ir noksēts.

5. Nomazgājiet ierīci ar mitru drānu.

6. Lai nožāvētu un uzglabātu, glabājiet tvertni [1] un sūkni [2] atsevišķi sausā, no saules

stariem aizsargātā un neaizsalstošā vietā (16. attēls).

1. Turiet spraudkontakta savienojumu [15] un vienlaicīgi pavelciet ārējo gredzenu.

(12. attēls) ► Spraudkontakta savienojums [15] ir atdalīts no ierīces ievietojamā nipeļa [29].

2. Izvelciet sarkano virzuļmanometru [16] tik tālu, kamēr tvertnē nav spiediena. (5. attēls)

3. Noksējiet virzuļa kātu ar rokturi [13]. (6. attēls)

4. Izskrūvējiet sūkni [2] no tvertnes un iztukšojiet tvertni. (7. attēls)101

Traucējums Cēlonis Risinājums Ierīcē nerodas spiediens Pumpis nav cieši pieskrūvēts. Cieši ieskrūvējiet sūkni. Bojāts pumpja O-veida gred- zens [19]. Nomaniet O-veida gredzenu (19. attēls). Bojāta manšete [20]. Nomainiet manšeti (19. attēls). Šķidrums izspiežas no sūkņa Netīra vai bojāta vārsta paplāksne [23]. . Iztīriet vai nomainiet vārsta paplāksni (21. attēls) Virzuļmanometrs nerāda tvertnes spiedienu. Drošības vārsts izlaiž gaisu par ātru. Bojāts virzuļmanometrs [16]. Nomainiet virzuļmanometru (26. attēls). Ievērojiet savas valsts nelaimes gadījumu novēršanas likumu noteikumus un regulāri pārbaudiet ierīci. Ja nav īpašu noteikumu, mēs iesakām ik pēc 2 gadiem veikt ārēju un ik pēc 5 gadiem iekšēju pārbaudi, kā arī ik pēc 10 gadiem stiprības pārbaudi, uzticot to lietpratējam.

Traucējumi Izmantojiet tikai oriģinālās rezerves daļas un piederumus. Apkope un apkalpošana Ievērojiet nodaļā “Drošība” minētos norādījumus. Pēc 50. lietošanas reizes, vismaz vienreiz gadā:

• Izskrūvējiet sūkni [2] no tvertnes (7. attēls).

• izjauciet sūkni [2]. a) Atbrīvojiet virzuļa kātu ar rokturi [13]. (17. attēls) b) Izvelciet virzuļa kātu ar rokturi [13] no cilindra ieliktņa līdz atdurei un pagrieziet pretēji pulksteņrādītāja virzienam (17. attēls). c) Atdaliet virzuļa kātu ar rokturi [13] no cilindra ieliktņa [2] (17. attēls).

• Leeļļojiet O-veida gredzenu [19] un manšeti [20]. (18. attēls).

• Samontējiet sūkni. a) Virzuļa kātu ar rokturi [13] iebīdiet cilindra ieliktnī (20. attēls). b) Turiet cilindra ieliktni [2] un ar īkšķi cieši nospiediet vadotnes aizbāzni [14] (20. attēls). c) Izvelciet virzuļa kātu ar rokturi [13] līdz atdurei un pagrieziet pulksteņrādītāja virzienā (20. attēls). ► Vadotnes aizbāznis [14] noksējas.

• Noksējiet virzuļa kātu ar rokturi [13] un ieskrūvējiet sūkni [2] tvertnē [1]. (9. attēls).

• Izòemiet ðïûteni [4] ar izvades ltru [34] no tvertnes un iztîriet izvades ltru zem tekoða ûdens. (24. attēls). Informācija un attēli šajā lietošanas instrukcijā ir paredzēta tikai orientācijai, un nekādā ziņā nav saistoši. Ražotājs patur sev tiesības, ja viņš uzskata par nepieciešamu, veikt izstrādājumu izmaiņas vai uzlabojumus, neinformējot klientus, kuru īpašumā ir līdzīgi modeļi.102 103
