| Typ produktu | Tlaková nádrž na vodu |
| Značka | Husqvarna |
| Model | WT 10MP |
| Maximálna plniaca kapacita | 10 litrov |
| Celková kapacita | 12,5 litra |
| Maximálny striekací tlak | 3 bary |
| Maximálna prevádzková teplota | 40 °C |
| Hmotnosť prázdnej nádoby | 2,8 kg |
| Materiál nádrže | Polyetylén |
| Spôsob prepravy | Bočné |
| Zvyškové množstvo | Menej ako 0,07 litra |
| Čerpadlo | Vstavané ručné |
| Flexibilná hadica | Súčasťou s rýchlospojkou |
| Bezpečnostný ventil | Áno |
| Piestový manometer | Áno, s indikátorom tlaku |
| Určené použitie | Prívod vody na viazanie prachu (vŕtačky, rezačky na betón, brúsky) |
| Údržba | Mazanie O-krúžkov a manžety po 50 použitiach; čistenie filtra |
| Bezpečnosť | Neprekračovať 3 bary; vyhýbať sa mrazu; používať iba originálne diely |
| Zhoda | CE, UKCA |
Často kladené otázky - WT 10MP HUSQVARNA
Otázky používateľov k WT 10MP HUSQVARNA
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod WT 10MP - HUSQVARNA a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WT 10MP značky HUSQVARNA.

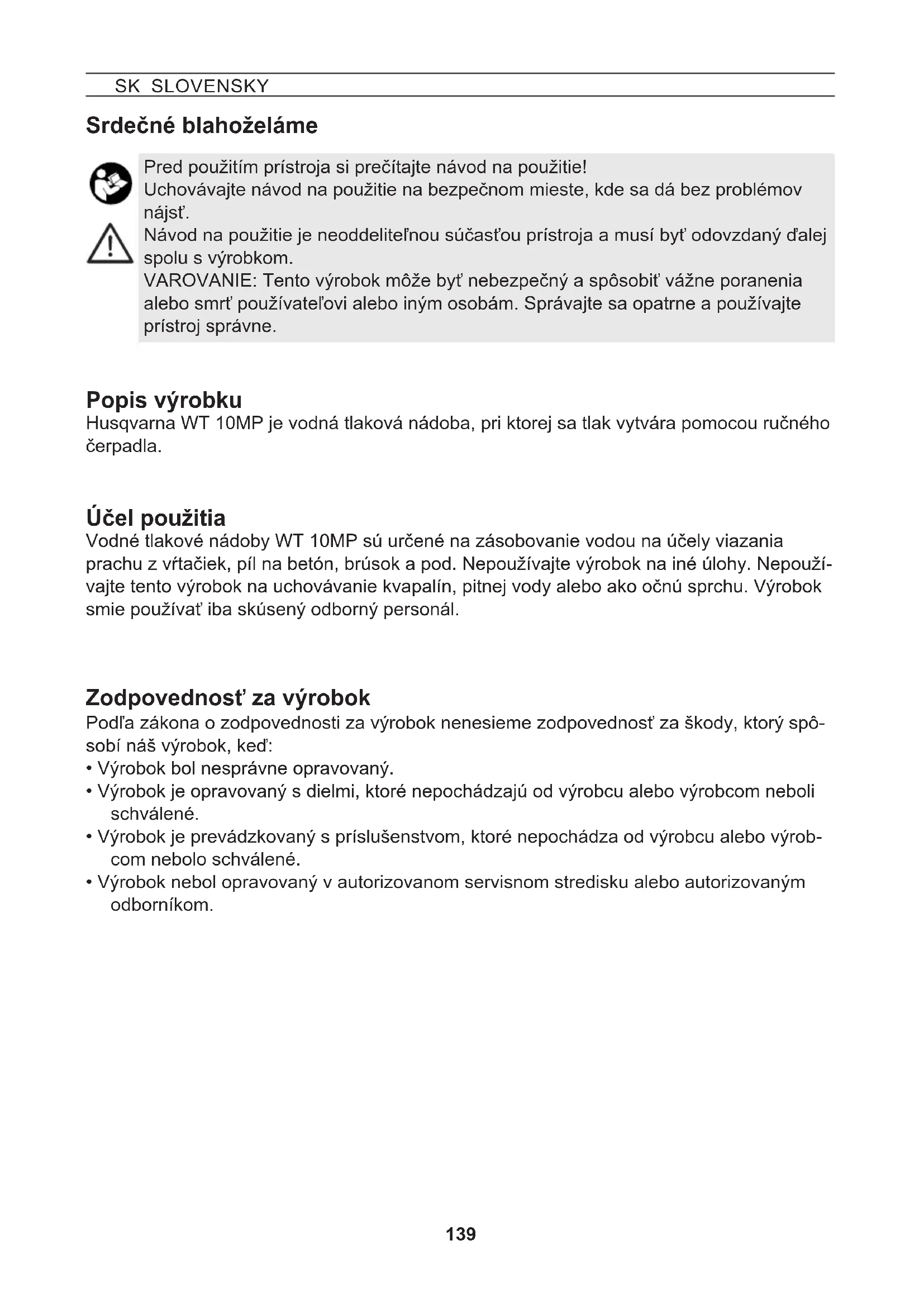

NÁVOD NA OBSLUHU WT 10MP HUSQVARNA
Pred použitím prístroja si prečítajte návod na použitie!
Uchovávajte návod na použitie na bezpečnom mieste, kde sa dá bez problémov nájsť.
Návod na použitie je neoddeliteľnou súčasťou prístroja a musí byť odovzdaný d'alej spolu s výrobkom.
VAROVANIE: Tento výrobok môže byt' nebezpečný a spôsobit' vážne poranenia alebo smrt' používatel'ovi alebo iným osobám. Správajte sa opatrne a používajte prístroj správne.
Popis výrobku
Husqvarna WT 10MP je vodná tlaková nádoba, pri ktorej sa tlak vytvára pomocou ručného čerpadla.
Účel použitia
Vodné tlakové nádoby WT 10MP sú určené na zásobovanie vodou na účely viazania prachu z vítačiek, píl na betón, brúsok a pod. Nepoužívajte výrobok na iné úlohy. Nepoužívajte tento výrobok na uchovávanie kvapalín, pitnej vody alebo ako očnú sprchu. Výrobok smie používať iba skúsený odborný personál.
Podľa zákona o zodpovednosti za výrobok nenesieme zodpovednosť za škody, ktorý spôsobí náš výrobok, ked':
• Výrobok bol nesprávne opravovaný.
- Výrobok je opravovaný s dielmi, ktoré nepochádzajú od výrobcu alebo výrobcom neboli schválené.
- Výrobok je prevádzkovaný s príslušenstvom, ktoré nepochádza od výrobcu alebo výrobcom nebolo schválené.
- Výrobok nebol opravovaný v autorizovanom servisnom stredisku alebo autorizovaným odborníkom.
Bezpečnost'
S prístrojom môžu pracovať iba zaškolené, zdravé a oddýchnuté osoby. Nepracujte pod vplyvom alkoholu, drog alebo liekov.
Deti a mladiství nesmú zariadenie používať.
Prístroj uschovajte bezpečne pre deti.
Pri používaní nebezpečných prostriedkov prijmite preventívne opatrenia proti zneužitiu.
→ Nebezpečenstvo nehody!
Dbajte na informácie k osobným ochranným prostriedkom v návode na používanie používaného výrobku.
Prístroj nenechávajte stát pod tlakom a/alebo na slnku. Zabezpečte, aby sa prístroj nezohrieval nad maximálnu prevádzkovú teplotu (→ tabul'ka 1). Prístroj chráňte pred mrazom a čpavkom.
Pri poľadovici, vlhku, snehu, ľadu, na svahoch a na nerovnom povrchu hrozí nebezpečenstvo pošmyknutia a zakopnutia.
Udržujte pracovnú oblast' upratanú a dobre osvetlenú.
Opravy alebo zmeny na prístroji nie sú dovolené.
Poškodené alebo nefunkčné diely dajte ihned' vymenit' nášmu zákazníckemu servisu alebo nami autorizovaným servisným partnerom.
Poistný ventil sa nesmie zablokovat'.
Používajte len originálne náhradné diely a diely príslušenstva.
Za škody z dôvodu používania cudzích dielov nepreberáme zodpovednosť.
Používajte na natlakovanie nádrže na vodu iba zabudované ručné čerpadlo. Pri pumpovaní nestále pozorujte manometer, aby ste neprekročili maximálny rozprašovací tlak (→ tabuľka 1).
Pred naplnením, po použití, pred údržbou, prerušením práce a skladovaním musí byť prístroj bez tlaku.
Pri preprave dbajte na nasledovné: Prepravujte prístroj tak, aby bol zaistený proti poškodeniu a prevráteniu. Prístroj musí byť v stave bez tlaku.
Tento výrobok je v súlade s platnými smernicami ES.
UKCA
Oznámenie: Iné symboly/nálepky na výrobku sa vzt'ahujú na certifikačné požiadavky pre niektoré trhy.
| Typ prístroja | WT 10MP |
| Max. plniace množstvo | 10 l |
| Celkový objem | 12,5 l |
| Max. rozprašovací tlak | 3 bar |
| Max. prevádzková teplota | 40 °C |
| Vlastná hmotnosť | 2,8 kg |
| Materiál nádoby | polyetylén |
| Spôsob nosenia | bočné |
| Technické zvyškové množstvo | < 0,07 l |
Tabul'ka 1
Zmontovanie
- Hadicu [4] pevne naskrutkujte do upínacieho prípravku [10] a zaistite ju prevlečnou maticou (obr. 3).
Kontrola
Vizuálna kontrola: Sú nádoba [1], čerpadlo [2] a hadica [4] a piestový tlakomer [16] nepoškodené? (obr. 1)
Davajte zvlášť pozor na spoje medzi nádobou – hadicou a hadicou – zásuvnou spojkou, ako aj na stav závitu čerpadla.
Tesnost': Napumpujte prázdny prístroj na 2 bary (obr. 11).
▶ Tlak nesmie počas 30 min. klesnúť o viac ako 0,5 baru.
Funkcia: Vytiahnite piestový tlakomer [16] hore (obr. 5).
▶ Tlak musí uniknút'.
Zariadenie kontrolujte pravidelne a keď sa dlhšiu dobu nepoužívalo, napr. zimná prestávka.
Poškodené alebo nefunkčné diely dejtebajteedhedyemnitemášscurvisnýisupaldbenoami Husqvarna.
Príprava
Prístroj sa musí nachádzat' v kolmej polohe.
Pri plnení z vodovodného potrubia sa nesmie vedenie ani hadica nachádzat' v nádobe.
- Vytiahnite manometer červeného piestu [16] nahor dovtedy, kým sa nádoba nezbaví tlaku. (obr. 5)
- Stlačte piestnicu s rukoväťou [13] smerom dole a otočte ju proti smeru pohybu hodinových ručičiek. ▶ Piestnica s rukoväťou je zablokovaná. (obr. 6)
- Vyskrutkujte čerpadlo [2] z nádoby. (obr. 7)
- Naplňte kvapalinu do nádoby [1] (obr. 8).
-
Výšku naplnenia skontrolujte pomocou mierky [35] na nádobe (obr. 8).
-
Naskrutkujte čerpadlo [2] do nádoby (obr. 9).
- Stlačte piestnicu s rukoväťou [13] smerom dole a otočte ju v smere chodu hodinových ručičiek.
▶ Piestnica s rukovät'ou je odblokovaná (obr. 10).
- Vytvorte požadovaný tlak v nádobe (obr. 11).
Max. tlak by nemal prekročit' 3 bary (červená čiarka na piestovom tlakomeri, obr. 11).
Ak sa prekročí max. tlak, zareaguje poistný ventil a uvoľní nadmerný tlak.
- Spojte zásuvnú spojku [15] vodnej tlakovej nádoby s hrdlom na vašom prístroji [29] (obr. 12).
- Otvorte gul'ový kohút [30] (obr. 12).
▶ Začína prívod kvapaliny.
Mrožstvo kvapaliny sa dá regulovat' gul'ovým kohútom [30] na prístroji (napr. vrtné náradie).
- Ak spadne tlak pod 1 bar (min. 0,5 bar), dočerpajte ho (obr. 11).
- Ak je nádoba prázdna, doplňte ju. (→ Kapitola „Príprava“)
Po použití
Kvapaliny nikdy nenechávajte v prístroji.
- Podržte zásuvnú spojku [15] a súčasne vytiahnite jej vonkajší krúžok (obr. 12).
Zásuvná spojka [15] je oddelená od hrdla [29] prístroja. - Vyt'ahujte červený piestový tlakomer [16] nahor dovtedy, kým sa nádoba nezbaví tlaku (obr. 5).
- Zablokujte piestnicu s rukovät'ou [13] (obr. 6).
- Vyskrutkujte čerpadlo [2] z nádoby a vyprázdnite nádrž (obr. 7).
- Vytrite ho vlhkou handrou.
- Na vysušenie a uskladnenie uschovajte nádobu [1] a čerpadlo [2] oddelene v suchom prostredí bez mrazu, chránenom pred slnečnými lúčmi (obr. 16).
Po 50-násobnom použití, minimálne raz ročne:
Dodržiavajte zákonné predpisy na zabránenie vzniku úrazom vašej krajiny a prístroj pravidelne kontrolujte.
Ak nie sú dané žiadne špeciálne pravidlá, odporúčame vykonať každé 2 roky vonkajšiu a každých 5 rokov vnútornú kontrolu, ako aj každých 10 rokov skúšku pevnosti prostredníctvom odborníka.
Poruchy
Používajte len originálne náhradné diely a diely príslušenstva.
| Porucha Príčina Náprava | ||
| V prístroji sa nevytvára žiaden tlak | Čerpadlo nie je pevne naskrut-kované. | Naskrutkujte pevne čerpadlo. |
| O-krúžok [19] na čerpadle je chybný. | Vymeňte O-krúžok (obr. 19) | |
| Je chybná manžeta [20]. Vymeňte manžetu (obr. 19) | ||
| Kvapalina uniká z čer-padla. | Ventilová podložka [23] je zne-čistená alebo chybná. | Vyčistite alebo vymeňte ventilovú podložku (obr. 21) |
| Piestový tlakomer nezobrazuje žiaden tlak v nádobe, Poistný ventil vypúšťa príliš skoro. | Piestový tlakomer [16] je chybný. | Vymenit' piestový tlakomer (obr. 26) |
Informácie a ilustrácie v tomto návode na použitie sú iba orientačné a nie sú záväzné. Výrobca si vyhradzuje právo, ak to pokladá za potrebné, vykonať akékolľvek zmeny alebo vylepšenia výrobkov bez toho, aby o tejto skutočnosti musel informovať zákazníkov, ktorí vlastnia podobný model.
CE
Vyhlásenie o zhode EÚ
My, Husqvarna AB, SE 561 82 Huskvarna, ŠVÉDSKO, tel. +46 36 146500 vyhlasujeme, že výrobok:
| Popis Nádoba na tlakovú | vodu |
| Značka HUSQVARNA | |
| Typ/model WT 10 MP | |
| Identifikácia Výroba od 2022, vo formáte mesiac a rok, MMRR | |
plne vyhovuje nasledujúcim smerniciam a nariadeniam EÚ:
| smernica/nariadenie Popis | |
| 2006/42/ES „smernica o strojových zariadeniach“ | |
a že sa uplatňujú nasledujúce normy a/alebo technické špecifikácie; EN ISO 12100:2010
Partille, 2022-11-30
Osoba zodpovedná za technickú dokumentáciu
