WT 10MP - газонокосилка HUSQVARNA - Бесплатное руководство пользователя

Тип продукта	Напорный резервуар для воды
Бренд	Husqvarna
Модель	WT 10MP
Максимальная емкость наполнения	10 литров
Общая емкость	12,5 литров
Максимальное давление распыления	3 бара
Максимальная рабочая температура	40 °C
Вес пустого	2,8 кг
Материал резервуара	Полиэтилен
Способ транспортировки	Боковой
Остаточное количество	Менее 0,07 литра
Насос	Встроенный ручной
Гибкий шланг	В комплекте с быстросъемным соединением
Предохранительный клапан	Да
Поршневой манометр	Да, с индикатором давления
Назначение	Подача воды для связывания пыли (сверла, бетонные пилы, шлифовальные машины)
Обслуживание	Смазка уплотнительных колец и манжеты после 50 использований; очистка фильтра
Безопасность	Не превышайте 3 бар; избегайте замерзания; используйте только оригинальные детали
Соответствие	CE, UKCA

Часто задаваемые вопросы - WT 10MP HUSQVARNA

Как накачать устройство?

Используйте встроенный ручной насос, действуя поршневым штоком. Следите за манометром, чтобы не превысить 3 бар.

Какова максимальная емкость наполнения?

Максимальная емкость наполнения составляет 10 литров. Не превышайте этот предел.

Можно ли использовать резервуар для питьевой воды?

Нет, устройство предназначено только для связывания пыли. Не используйте для питьевой воды, хранения жидкостей или в качестве глазной душевой.

Как слить воду из резервуара?

Сбросьте давление, потянув поршневой манометр вверх, затем отвинтите насос и опорожните резервуар.

Что делать, если давление не поднимается?

Проверьте, что насос надежно завинчен. Если проблема сохраняется, замените уплотнительное кольцо или манжету.

Как обслуживать насос?

После 50 использований разберите насос, смажьте уплотнительное кольцо и манжету подходящей смазкой, затем соберите.

Каково максимальное рабочее давление?

Максимальное давление составляет 3 бар. Не превышайте это значение; предохранительный клапан сбрасывает избыточное давление.

Можно ли использовать неоригинальные детали?

Нет, используйте только запасные части и аксессуары оригинальные Husqvarna для обеспечения безопасности и соответствия.

Как хранить устройство?

Опорожните и очистите резервуар. Храните резервуар и насос отдельно в сухом, защищенном от мороза и солнца месте.

Соответствует ли устройство европейским стандартам?

Да, оно соответствует директиве 2006/42/CE (директива по машинам) и имеет маркировку CE и UKCA.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WT 10MP HUSQVARNA

RU Руководство по эксплуатации Russian 133

SK Návod na obsluhu Slovakian 139

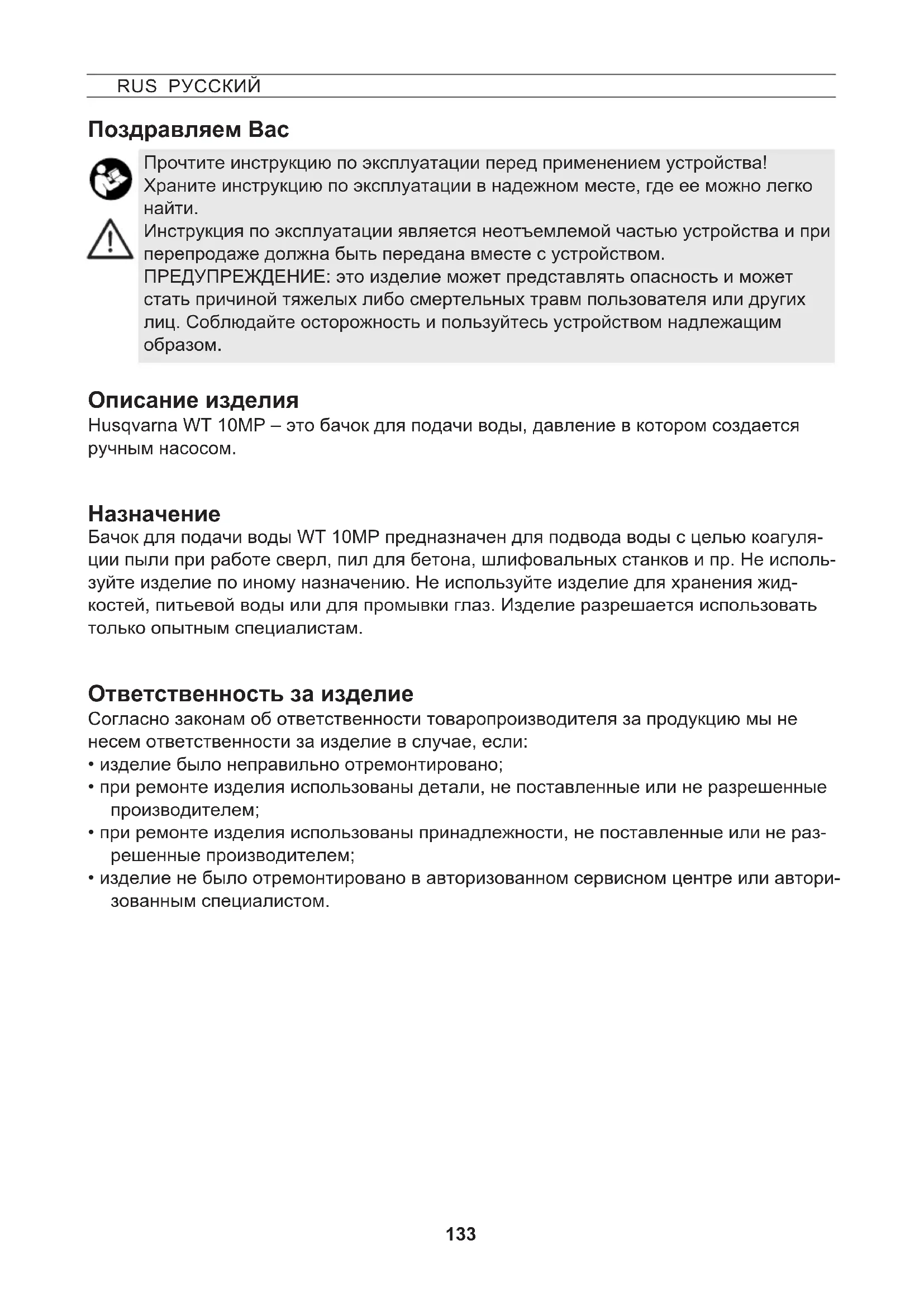

Описание на продукта

Херметичност: Напомпайте празното устройство до 2 bar (Фиг. 11).

Прочтите инструкцию по эксплуатации перед применением устройства!

Храните инструкцию по эксплуатации в надежном месте, где ее можно легко найти.

Инструкция по эксплуатации является неотъемлемой частью устройства и при перепродаже должна быть передана вместе с устройством.

ПРЕДУПРЕЖДЕНИЕ: это изделие может представлять опасность и может стать причиной тяжелых либо смертельных травм пользователя или других лиц. Соблюдайте осторожность и пользуйтесь устройством надлежащим образом.

Описание изделия

Husqvarna WT 10MP – это бачок для подачи воды, давление в котором создается ручным насосом.

Назначение

Бачок для подачи воды WT 10MP предназначен для подвода воды с целью коагуляции пыли при работе сверл, пил для бетона, шлифовальных станков и пр. Не используйте изделие по иному назначению. Не используйте изделие для хранения жидкостей, питьевой воды или для промывки глаз. Изделие разрешается использовать только опытным специалистам.

Ответственность за изделие

Согласно законам об ответственности товаропроизводителя за продукцию мы не несем ответственности за изделие в случае, если:

• изделие было неправильно отремонтировано;
• при ремонте изделия использованы детали, не поставленные или не разрешенные производителем;
• при ремонте изделия использованы принадлежности, не поставленные или не разрешенные производителем;
• изделие не было отремонтировано в авторизованном сервисном центре или авторизованным специалистом.

Меры безопасности

Работать с распылителем разрешается только обученному, здоровому и не уставшему персоналу. Персонал не должен находиться под влиянием алкоголя, наркотиков или медикаментов.

Дети и подростки не могут использовать устройство.

Храните устройство в месте, не доступном для детей.

При использовании опасных средств примите меры предосторожности против злоупотребления ими.

→ Опасность несчастных случаев!

Примите во внимание информацию об индивидуальных средствах защиты в инструкции по эксплуатации используемого изделия.

Избегайте источников огня в непосредственном окружении.

Не оставляйте устройство под давлением и/или на солнце. Обеспечьте, чтобы устройство не нагревалось выше максимальной рабочей температуры (→ Таблица 1). Предохраняйте устройство от мороза и водного раствора аммиака.

При работе на скользком или мокром основании, наличии снега или льда, на склонах и при пересеченной местности имеется опасность посколькуться и споткнуться. Обеспечьте чистоту и надлежащую освещенность рабочей зоны.

Ремонт или изменения устройства запрещены.

Поручите нашей сервисной службе или уполномоченному нами сервисному партнеру немедленно заменить поврежденные или неисправные детали.

Предохранительный клапан не разрешается выводить из действия.

→ Опасность взрыва!

Используйте только оригинальные запасные части и принадлежности. Мы не несем ответственность за ущерб, обусловленный применением дета- лей других фирм.

Для создания давления в бачке используйте только встроенный ручной насос. При работе насоса постоянно следите за манометром, чтобы не превышалось максимальное давление распыления (→ Таблица 1).

Перед наполнением, после применения, перед работами по техническому обслуживанию, при перерывах в работе и для хранения сбросьте давление в устройстве.

При транспортировке: транспортируйте устройство так, чтобы предохранить его от повреждения и опрокидывания. Устройство не должно находиться под давлением.

→ Опасность взрыва!

CE

Данное изделие соответствует действующим директивам ЕС.

UK CA

Изделие отвечает действующим предписаниям Соединенного Королевства.

Указание. Другие символы/наклейки на изделии нанесены согласно требованиям по сертификации для некоторых рынков.

Названные в тексте рисунки Вы найдете на страницах 3 – 5 данной инструкции по эксплуатации.

Объем поставки

Бачок [1] с насосом [2], шланг [4] и инструкция по эксплуатации [5]. (рис. 1)

Технические данные

Тип устройства WT 10MP
Макс. емкость 10 л
Вместимость 12,5 л
Макс. давление распыливания 3 бар
Макс. рабочая температура 40 °C
Вес в порожнем состоянии 2,8 кг
Материал бачка Полиэтилен
Способ ношения сбоку
Технические остатки < 0,07 л

Таблица 1

Сборка

1. Вставьте шланг [4] в крепление [10] и предохраните его накидной гайкой. (рис. 3)

Проверка

Визуальный контроль: Не имеют ли бачок [1], насос [2], шланг [4] и поршневой манометр [16] повреждения? (рис. 1)

Братите особое внимание на соединения между бачком – шлангом и шлангом – штекерным соединением, а также на состояние резьбы насоса.

Герметичность: Накачайте пустой бачок до 2 бар (рис. 11).

▶ Давление не должно спадать в течение 30 мин более чем 0,5 бар.

Функционирование: Потяните поршневой манометр [16] вверх. (рис. 5)

▶ Давление должно падать.

Проверяйте устройство регулярно и после длительного периода неиспользования, напр., после зимнего перерыва.

Поручийенаведемсерватуениль утоврежденениемулинарабервыонциудеагтиеру нашему сервисному партнеру Husqvarna.

Подготовка

Соблюдайте указания в главе „Техника безопасности“. Распылитель должен быть в вертикальном положении. При наполнении из водопроводной сети труба или шланг должны находиться за пределами бачка.

1. Поднимите красный поршневой манометр [16] вверх до тех пор, пока давление в бачке не спадет полностью. (рис. 5)
2. Нажмите поршневой шток с рукояткой [13] вниз и поверните ее против направления часовой стрелки. ▶ Поршневой шток с рукояткой заблокирован. (рис. 6)
3. Выкрутите насос [2] из бачка. (рис. 7)
4. Наполните бачок жидкостью [1]. (рис. 8)
5. Следите за уровнем наполнения с помощью шкалы [35] на бачке. (рис. 8)

6. Вкрутите насос [2] в бачок. (рис. 9)

7. Нажмите поршневой шток с ручкой [13] вниз и поверните его в направлении часовой стрелки.

▶ Поршневой шток с ручкой разблокирован. (рис. 10)

1. Создайте желаемое давление в бачке. (рис. 11)

Макс. давление не должно превышать 3 бар (красный штрих на поршневом манометре, рис. 11). Если макс. давление превышается, предохранительный клапан срабатывает и сбрасывает избыточное давление.

1. Нажмите поршневой шток с ручкой [13] вниз и поверните его против направления часовой стрелки. (рис. 6)

▶ Поршневой шток с ручкой заблокирован.

Применение

Соблюдайте указания в главе „Техника безопасности“.

1. Соедините штекерное соединение [15] бачка для подачи воды под давлением со штекерным ниппелем вашего устройства [29]. (рис. 12)
2. Приведите в действие шариковый кран [30]. (рис. 12)
   ▶ Подача жидкости начинается.
   Разход жидкости можно регулировать с помощью шарикового крана [30] соответствующего устройства (например, бурового инструмента).
3. Если давление падает ниже 1 бар (мин. 0,5 бар), произведите подкачку. (рис. 11)
4. Если бак опустеет, долейте жидкость. (→ Глава „Подготовка“)

После применения

Соблюдайте указания в главе „Техника безопасности“. Ни в коем случае не оставляйте жидкость в устройстве.

1. Удерживая штекерный разъем [15], одновременно потяните за его наружное кольцо. (Puc. 12)
   ▶ Штекерный разъем [15] отсоединен от вставного ниппеля [29] устройства.
2. Вытяните поршневой манометр [16] настолько, чтобы обеспечить полный сброс давления в бачке. (Рис. 5)
3. Заблокируйте поршневой шток с ручкой [13]. (Рис. 6)
4. Выкрутите насос [2] из бачка и опорожните емкость. (Рис. 7)
5. Протрите влажной ветошью.
6. Для сушки и хранения устанавливайте бачок [1] и насос [2] отдельно в сухое, защищенное от солнечных лучей и утепленное место (рис. 16).

Техобслуживание и уход

Соблюдайте указания в главе „Техника безопасности“.

После 50-разового применения, по меньшей мере ежегодно:

• Выкрутите насос [2] из бачка. (рис. 7)
• Разберите насос [2].

a) Разблокируйте поршневой шток с ручкой [13]. (рис. 17)
b) Вытяните поршневой шток с ручкой [13] до упора из трубы цилиндра и поверните его против направления часовой стрелки. (рис. 17)
с) Разъедините поршневой шток с ручкой [13] и трубу цилиндра [2]. (рис. 17)

• Смажьте кольцо круглого сечения [19] и манжету [20]. (рис. 18)
• Соберите насос.

a) Вдвиньте поршневой шток с ручкой [13] в трубу цилиндра. (рис. 20)
b) Держите трубу цилиндра [2] и крепко вдавите большим пальцем направляющую пробку [14]. (рис. 20)
с) Потяните поршневой шток с ручкой [13] до упора и поверните его по направлению часовой стрелки. (рис. 20)

▶ Направляющая пробка [14] фиксируется.

• Заблокируйте поршневой шток с ручкой [13] и вкрутите насос [2] в бачок [1]. (рис. 9)
• Вытяните шланг [4] с фильтр на выходе [34] из бачка и промойте его под проточной водой. (рис. 24)

Соблюдайте правила техники безопасности, предписанные законом в Вашей стране, и регулярно проверяйте устройство.

Если отсутствуют специальные правила, мы рекомендуем выполнять наружную проверку каждые 2 года и внутреннюю проверку каждые 5 лет, а каждые 10 лет выполнять проверку на прочность силами специалиста.

Неисправности

Используйте только оригинальные запасные части и принадлежности.

Неисправность Причина Устранение
В устройстве не создается давление	Насос недостаточно прочно вкручен.	Насос прочно вкрутить.
	Кольцо круглого сечения [19] на насосе дефектно.	Замените кольцо круглого сечения (рис. 19).
	Манжета [20] дефектна.	Замените манжету (рис. 19).
Жидкость выходит из насоса	Шайба клапана [23] загрязнена или неисправна.	Очистите или замените шайбу клапана (рис. 21).
Поршневой манометр не показывает давление в бачке Предохранительный клапан срабатывает слишком рано.	Поршневой манометр [15] неисправен.	Замените поршневой манометр (рис. 26).

Сведения и иллюстрации в данной инструкции по эксплуатации служат лишь для ориентации и ни в коем случае не являются обязывающими. Изготовитель сохраняет за собой право, если считает необходимым, вносить измерения или усовершенствования в изделия, не ставя в известность покупателей, владеющих аналогичной моделью.

CE

Сертификат соответствия нормам ЕС

Мы, компания Husqvarna AB, SE 561 82 Huskvarna, ШВЕЦИЯ, тел. [phone], заявляем, что изделие:

Описание Бачок для подачи воды

Марка HUSQVARNA

Тип/модель WT 10 MP

Идентификация Производство с 2022 г., по месяцу и году, MMYY

полностью соответствует следующим директивам и предписаниям ЕС:

Директива/предписание Описание

2006/42/ЕС «Директива о безопасности машин и оборудования»

и применимы следующие нормы и/или технические спецификации; EN ISO 12100:2010

Партилле, 2022-11-30

From 8-2

Фредрик Сандинге

Ответственный за техническую документацию

истрибьютор: ООО "Хускварна", 141400, Московская область, г.

Химки, ул. Ленинградска, вл. 39, стр. 6, "Химки Бизнес Парк", зд. II,

этаж 4. Тел.[phone] www.husqvarna.ru
