Produkttyp	Druckwassertank
Marke	Husqvarna
Modell	WT 10MP
Maximale Füllkapazität	10 Liter
Gesamtkapazität	12,5 Liter
Maximaler Sprühdruck	3 bar
Maximale Betriebstemperatur	40 °C
Leergewicht	2,8 kg
Tankmaterial	Polyethylen
Transportart	Seitlich
Restmenge	Weniger als 0,07 Liter
Pumpe	Integrierte Handpumpe
Flexibler Schlauch	Inklusive Schnellkupplung
Sicherheitsventil	Ja
Kolbenmanometer	Ja, mit Druckanzeige
Verwendungszweck	Wasserversorgung zur Staubbindung (Bohrer, Betonsägen, Schleifmaschinen)
Wartung	Schmierung der O-Ringe und Manschette nach 50 Anwendungen; Filterreinigung
Sicherheit	3 bar nicht überschreiten; Frost vermeiden; nur Originalteile verwenden
Konformität	CE, UKCA

Häufig gestellte Fragen - WT 10MP HUSQVARNA

Wie setze ich das Gerät unter Druck?

Verwenden Sie die integrierte Handpumpe durch Betätigen der Kolbenstange. Überwachen Sie das Manometer, um 3 bar nicht zu überschreiten.

Was ist die maximale Füllkapazität?

Die maximale Füllkapazität beträgt 10 Liter. Diese Grenze nicht überschreiten.

Kann ich den Tank für Trinkwasser verwenden?

Nein, das Gerät ist nur zur Staubbindung konzipiert. Nicht für Trinkwasser, Flüssigkeitsaufbewahrung oder als Augendusche verwenden.

Wie entleere ich den Tank?

Druckentlastung durch Hochziehen des Kolbenmanometers, dann Pumpe abschrauben und Tank entleeren.

Was tun, wenn der Druck nicht steigt?

Überprüfen Sie, ob die Pumpe festgeschraubt ist. Wenn das Problem bestehen bleibt, ersetzen Sie den O-Ring oder die Manschette.

Wie warte ich die Pumpe?

Nach 50 Anwendungen die Pumpe zerlegen, den O-Ring und die Manschette mit geeignetem Fett schmieren, dann wieder zusammenbauen.

Was ist der maximale Betriebsdruck?

Der maximale Druck beträgt 3 bar. Diesen Wert nicht überschreiten; das Sicherheitsventil entlüftet Überdruck darüber hinaus.

Kann ich nicht originale Teile verwenden?

Nein, verwenden Sie nur Original Husqvarna Ersatzteile und Zubehör, um Sicherheit und Konformität zu gewährleisten.

Wie lagere ich das Gerät?

Tank entleeren und reinigen. Tank und Pumpe getrennt an einem trockenen, frost- und sonnengeschützten Ort aufbewahren.

Entspricht das Gerät den europäischen Normen?

Ja, es entspricht der Richtlinie 2006/42/EG (Maschinenrichtlinie) und trägt die CE- und UKCA-Kennzeichnung.

BEDIENUNGSANLEITUNG WT 10MP HUSQVARNA

DE Bedienungsanweisung German 37

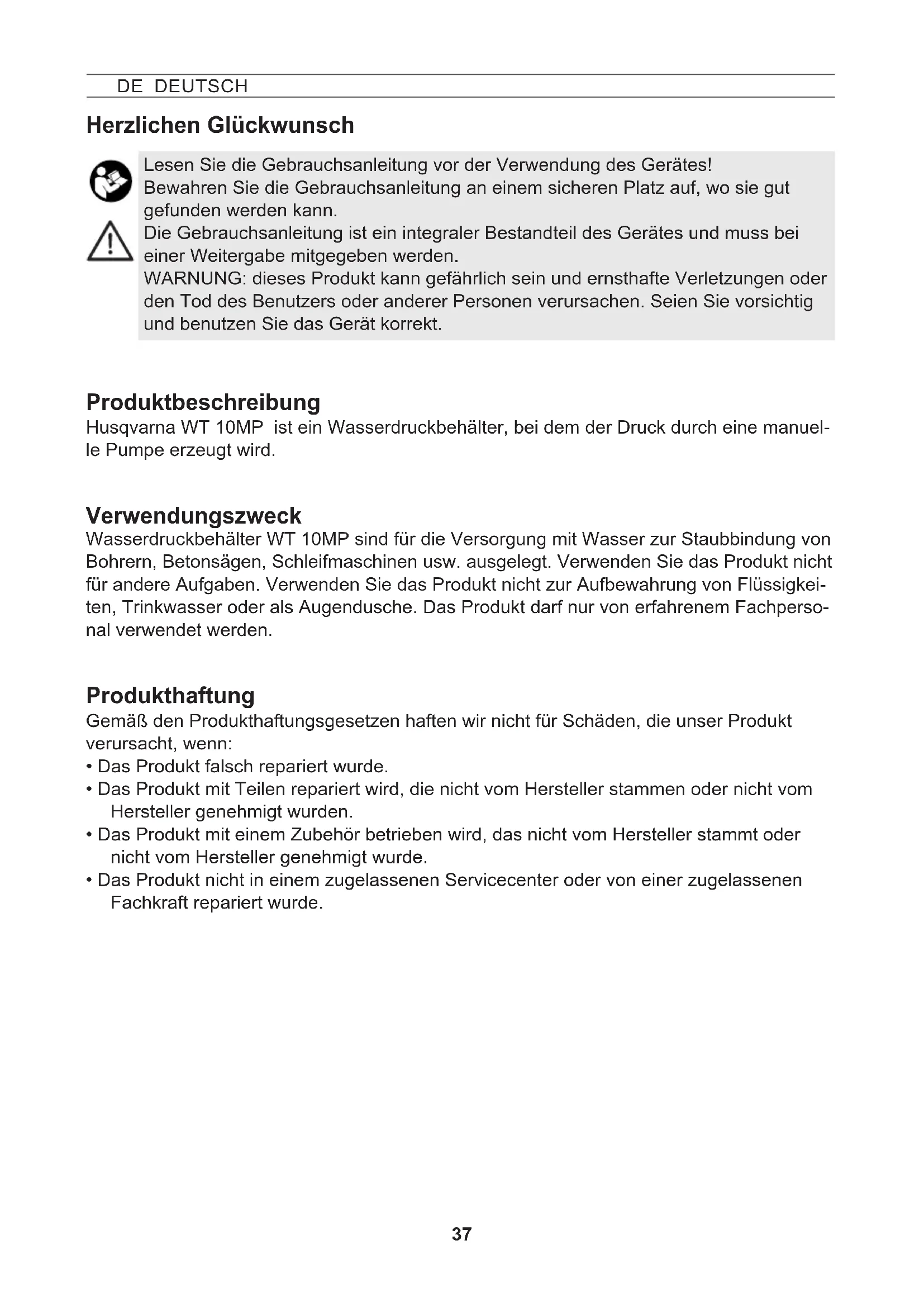

Herzlichen Glückwunsch

Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!

Bewahren Sie die Gebrauchsanleitung an einem sicheren Platz auf, wo sie gut gefunden werden kann.

Die Gebrauchsanleitung ist ein integraler Bestandteil des Gerätes und muss bei einer Weitergabe mitgegeben werden.

WARNUNG: dieses Produkt kann gefährlich sein und ernsthafte Verletzungen oder den Tod des Benutzers oder anderer Personen verursachen. Seien Sie vorsichtig und benutzen Sie das Gerät korrekt.

Produktbeschreibung

Husqvarna WT 10MP ist ein Wasserdruckbehälter, bei dem der Druck durch eine manuelle Pumpe erzeugt wird.

Verwendungszweck

Wasserdruckbehälter WT 10MP sind für die Versorgung mit Wasser zur Staubbindung von Bohrern, Betonsägen, Schleifmaschinen usw. ausgelegt. Verwenden Sie das Produkt nicht für andere Aufgaben. Verwenden Sie das Produkt nicht zur Aufbewahrung von Flüssigkeiten, Trinkwasser oder als Augendusche. Das Produkt darf nur von erfahrenem Fachpersonal verwendet werden.

Produkthaftung

Gemäß den Produkthaftungsgesetzen haften wir nicht für Schäden, die unser Produkt verursacht, wenn:

• Das Produkt falsch repariert wurde.
- Das Produkt mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller genehmigt wurden.
- Das Produkt mit einem Zubehör betrieben wird, das nicht vom Hersteller stammt oder nicht vom Hersteller genehmigt wurde.
- Das Produkt nicht in einem zugelassenen Servicecenter oder von einer zugelassenen Fachkraft repariert wurde.

Sicherheit

Mit dem Gerät dürfen nur geschulte, gesunde und ausgeruhte Personen arbeiten.

Sie sollen nicht unter dem Einfluss von Alkohol, Drogen oder Medikamenten sein.

Kinder und Jugendliche dürfen das Gerät nicht benutzen.

Bewahren Sie das Gerät kindersicher auf.

Treffen Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.

→ Unfallgefahr!

Beachten Sie die Informationen zur persönlichen Schutzausrüstung in der Bedienungsanleitung des verwendeten Produkts.

Vermeiden Sie Zündquellen in der Umgebung.

Lassen Sie das Gerät nicht unter Druck und/oder in der Sonne stehen. Stellen Sie sicher, dass das Gerät nicht über die maximale Betriebstemperatur erwärmt wird (→ Tabelle 1). Schützen Sie das Gerät vor Frost und Ammoniak.

Bei Glätte, Nässe, Schnee, Eis, an Hängen und bei unebenem Gelände besteht Rutsch- und Stolpergefahr.

Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet.

Reparaturen oder Veränderungen am Gerät sind nicht zulässig.

Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren Kundenservice oder von uns autorisierte Servicepartner ersetzen.

Das Sicherheitsventil darf nicht unwirksam gemacht werden.

→ Explosionsgefahr!

Verwenden Sie nur original Ersatz- und Zubehörteile.

Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine Haftung.

Verwenden Sie nur die eingebaute Handpumpe, um den Wassertank unter Druck zu setzen. Beobachten Sie beim Pumpen stets das Manometer um den maximalen Sprühdruck nicht zu überschreiten (→ Tabelle 1).

Vor dem Befüllen, nach Gebrauch, vor Wartungsarbeiten, bei Arbeitsunterbrechungen und zur Lagerung muss das Gerät drucklos sein.

Beim Transport beachten: Gerät so transportieren, dass es gegen

Beschädigung und Umkippen gesichert ist. Das Gerät muss drucklos sein.

→ Explosionsgefahr!

Dieses Produkt ist in Übereinstimmung mit geltenden EG-Richtlinien.

Dieses Produkt entspricht den geltenden Vorschriften des Vereinigten Königreichs

Hinweis: Andere Symbole/Aufkleber auf dem Produkt beziehen sich auf Zertifizierungsanforderungen für einige Märkte.

Sie finden die im Text genannten Abbildungen auf den Seiten 3 – 5 dieser Gebrauchsanleitung.

Lieferumfang

Behälter [1] mit Pumpe [2], Schlauch [4], Gebrauchsanleitung [5]. (Abb. 1)

Technische Daten

Gerätetyp	WT 10MP
Max. Einfüllmenge	10 l
Gesamtinhalt	12,5 l
Max. Sprühdruck	3 bar
Max. Betriebstemperatur	40 °C
Leergewicht	2,8 kg
Behälterwerkstoff	Polyethylen
Trageweise	seitlich
Technische Restmenge	< 0,07 l

Tabelle 1

Zusammenbauen

1. Stecken Sie den Schlauch [4] in die Aufnahme [10] und sichern ihn mit der Überwurf-mutter. (Abb. 3)

Prüfen

Sichtkontrolle: Sind Behälter [1], Pumpe [2] und Schlauch [4] und Kolbenmanometer [16] unbeschädigt? (Abb. 1)

Achten Sie besonders auf die Verbindungen zwischen Behälter - Schlauch und Schlauch – Steckkupplung, sowie den Zustand vom Pumpengewinde.

Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf (Abb. 11).

▶ Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.

Funktion: Ziehen Sie den Kolbenmanometer [16] hoch. (Abb. 5)

▶ Druck muss entweichen.

Überprüfen Sie das Gerät regelmäßig und nach längerer Nichtbenutzung z. B. einer Winterpause.

Lassen Sie beschädigte oder nicht funktionsfähige Telle sofort durch eineren Husqvarna Servicepartner ersetzen.

Vorbereiten

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

Das Gerät muss sich in senkrechter Stellung befinden.

Beim Füllen aus einer Wasserleitung darf die Leitung oder ein Schlauch nicht in den Behälter hineinragen.

1. Ziehen Sie den roten Kolbenmanometer [16] so lange hoch, bis der Behälter drucklos ist. (Abb. 5)
2. Drücken Sie die Kolbenstange mit Griff [13] nach unten und drehen sie gegen den Uhrzeigersinn. ▶ Kolbenstange mit Griff ist verriegelt. (Abb. 6)
3. Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 7)
4. Füllen Sie die Flüssigkeit in den Behälter [1]. (Abb. 8)

5. Kontrollieren Sie die Füllhöhe mit Hilfe der Skalierung [35] am Behälter. (Abb. 8)

6. Schrauben Sie die Pumpe [2] in den Behälter. (Abb. 9)

7. Drücken Sie die Kolbenstange mit Griff [13] nach unten und drehen sie im Uhrzeigersinn.

▶ Kolbenstange mit Griff ist entriegelt. (Abb. 10)

1. Erzeugen Sie den gewünschten Druck im Behälter. (Abb. 11)

Max. Druck sollte 3 bar nicht überschreiten (roter Strich am Kolbenmanometer, Abb. 11). Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den Überdruck ab.

1. Drücken Sie die Kolbenstange mit Griff [13] nach unten und drehen sie gegen den Uhrzeigersinn.

▶ Kolbenstange mit Griff ist verriegelt. (Abb. 6)

Gebrauch

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

1. Verbinden Sie Steckkupplung [15] des Wasserdruckbehälters mit dem Stecknippel Ihres Gerätes [29]. (Abb. 12)
2. Betätigen Sie den Kugelhahn [30]. (Abb. 12)

▶ Die Flüssigkeitszufuhr beginnt.

Flüssigkeitsmenge kann über den Kugelhahn [30] am Gerät (z. B. Bohrgerät) reguliert werden.

1. Fällt der Druck unter 1 bar (min. 0,5 bar) ab, pumpen Sie nach. (Abb. 11)
2. Ist der Behälter leer, füllen Sie nach. (→ Kapitel „Vorbereiten“)

Nach Gebrauch

Beachten Sie die Hinweise im Kapitel „Sicherheit“. Lassen Sie niemals Flüssigkeit im Gerät.

1. Halten Sie die Steckkupplung [15] und ziehen Sie gleichzeitig deren Außenring. (Abb. 12)
   ▶ Die Steckkupplung [15] ist vom Stecknippel [29] des Gerätes getrennt.
2. Ziehen Sie den roten Kolbenmanometer [16] so lange hoch, bis der Behälter drucklos ist. (Abb. 5)
3. Verriegeln Sie die Kolbenstange mit Griff [13]. (Abb. 6)
4. Schrauben Sie die Pumpe [2] aus dem Behälter und leeren Sie den Tank. (Abb. 7)
5. Wischen Sie das Gerät mit einem feuchten Tuch ab.
6. Zum Austrocknen und Lagern bewahren Sie Behälter [1] und Pumpe [2] getrennt in trockener, vor Sonnenstrahlen geschützter und frostfreier Umgebung auf. (Abb. 16)

Wartung und Pflege

Beachten Sie die Hinweise im Kapitel „Sicherheit“.

Nach 50-maligem Gebrauch, mindestens einmal jährlich:

• Schrauben Sie die Pumpe [2] aus dem Behälter. (Abb. 7)
  • Bauen Sie die Pumpe [2] auseinander.
  a) Entriegeln Sie die Kolbenstange mit Griff [13]. (Abb. 17)
  b) Ziehen Sie die Kolbenstange mit Griff [13] bis zum Anschlag aus dem Zylinderrohr und drehen sie gegen den Uhrzeigersinn. (Abb. 17)
  c) Trennen Sie die Kolbenstange mit Griff [13] und Zylinderrohr [2]. (Abb. 17)

- Fetten Sie den O-Ring [19] und die Manschette [20] ein. (Abb. 18)

• Bauen Sie die Pumpe zusammen.

a) Schieben Sie die Kolbenstange mit Griff [13] in das Zylinderrohr. (Abb. 20)
b) Halten Sie das Zylinderrohr [2] und drücken den Führungsstopfen [14] mit dem Daumen fest rein. (Abb. 20)
c) Ziehen Sie die Kolbenstange mit Griff [13] bis zum Anschlag und drehen sie im Uhrzeigersinn. (Abb. 20)

▶ Der Führungsstopfen [14] rastet ein.

• Verriegeln Sie die Kolbenstange mit Griff [13] und schrauben die Pumpe [2] in den Behälter [1] ein. (Abb. 9)
• Nehmen Sie den Schlauch [4] mit dem Auslauffilter [34] aus dem Behälter und reinigen den Auslauffilter unter fließendem Wasser. (Abb. 24)

Beachten Sie die gesetzlichen Unfallverhütungsvorschriften Ihres Landes und überprüfen Sie das Gerät regelmäßig.

Sollte es keine speziellen Regeln geben, empfehlen wir alle 2 Jahre eine äußere und alle 5 Jahre eine innere Prüfung, sowie alle 10 Jahre eine Festigkeitsprüfung, durch einen Sachkundigen durchzuführen.

Störungen

Verwenden Sie nur original Ersatz- und Zubehörteile.

Störung Ursache Abhilfe
Im Gerät baut sich kein Druck auf	Pumpe nicht festgeschraubt.	Pumpe fest einschrauben.
	O-Ring [19] an der Pumpe defekt.	O-Ring tauschen. (Abb. 19)
	Manschette [20] defekt. Manschette tauschen. (Abb. 19)
Flüssigkeit dringt aus der Pumpe	Ventilscheibe [23] verschmutzt oder defekt.	Ventilscheibe reinigen oder aus-tauschen. (Abb. 21)
Kolbenmanometer zeigt keinen Behälterdruck an, Sicherheitsventil bläst zu früh ab.	Kolbenmanometer [16] defekt.	Kolbenmanometer austauschen. (Abb. 26)

Die Angaben und Abbildungen in dieser Gebrauchsanleitung dienen nur zur Orientierung und sind in keiner Weise bindend. Der Hersteller behält sich das Recht vor, wenn er es für erforderlich hält, Änderungen oder Verbesserungen an den Produkten vorzunehmen, ohne Kunden, die ein ähnliches Modell besitzen, darüber informieren zu müssen.

CE

EU Konformitätserklärung

Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, Tel. [phone] erklären, dass das Produkt:

Beschreibung Druckwasserbehälter
Marke HUSQVARNA
Typ/Modell WT 10 MP
Identifizierung Herstellung	ab 2022, in Form Monat und Jahr, MMYY

vollständig den folgenden EU-Richtlinien und -Verordnungen entspricht:

Richtlinie/Verordnung Beschreibung

2006/42/EC „Maschinenrichtlinie“

und dass die folgenden Normen und/oder technischen Spezifikationen angewandt werden;

EN ISO 12100:2010

Partille, 2022-11-30

Verantwortlich für die technische Dokumentation
