KÄYTTÖOHJE KLIPPO Comet S HUSQVARNA

Turvaohjeet huoltoa varten.... 54

Asentaminen....54

Toiminta....55

Huolto....57

Kuljettaminen, säilyttäminen ja hävittäminen....63

Tekniset tiedot....64

EY-vaatimustenmukaisuusvakuutus....70

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Tuotteessa on BioClip-toiminto, joka leikkaa ruohon pieniksi paloiksi ja tekee siitä lannoitetta.

Käyttötarkoitus

Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin.

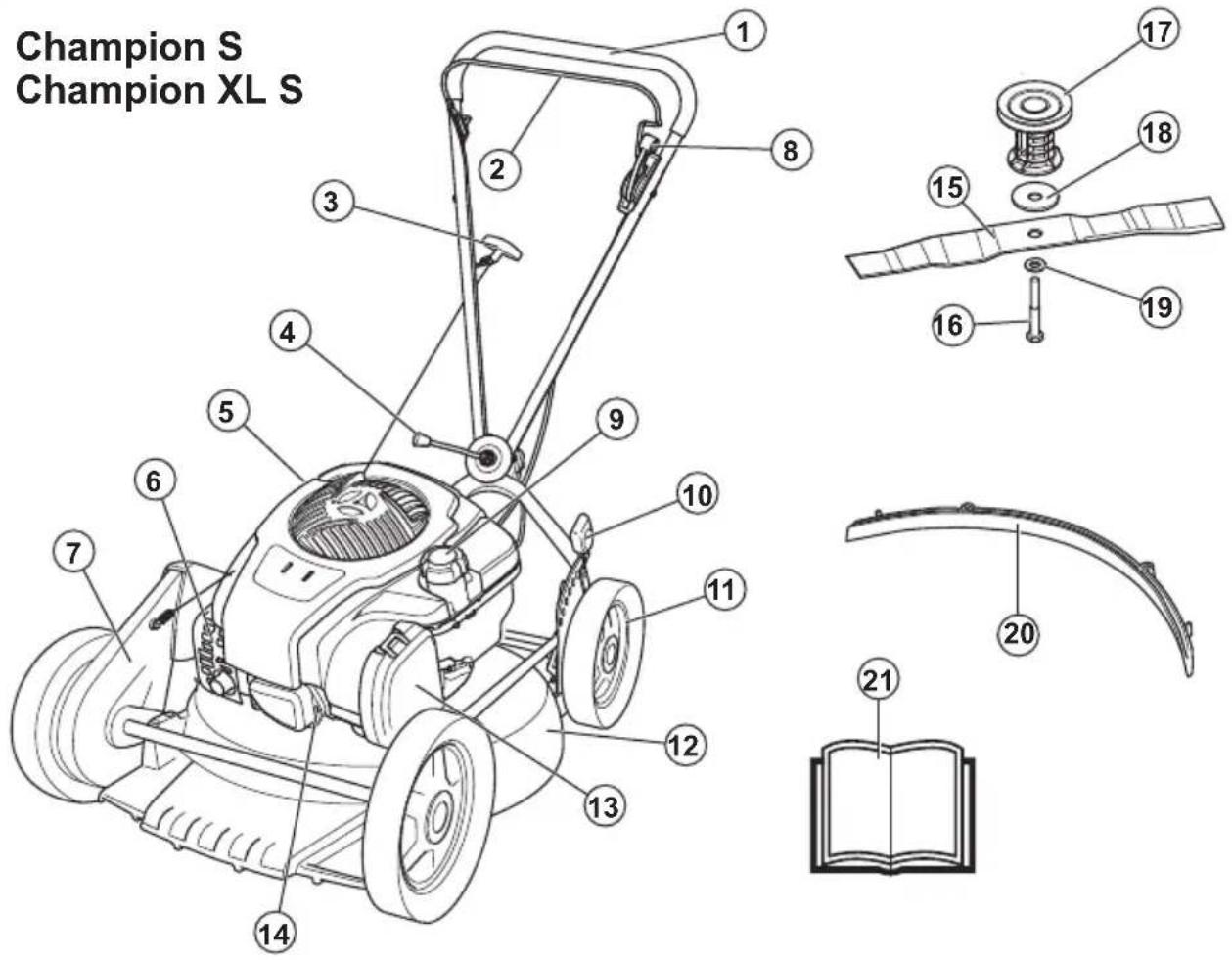

Laitteen kuvaus

1. Kahva/kahvasto
2. Moottorin jarrukahva
3. Käynnistysnarun kahva

4. Käsikahvan kulman säätövipu

5. Öljysäilion korkki

6. Äänenvaimennin
7. Hihnansuojus

8. Ohjaussauva

9. Polttoainesäiliö

10. Leikkuukorkeuden säätövipu
11. Pyörän kaavin
12. Leikkuusuojus
13. Ilmansuodatin
14. Sytytystulppa

15. Terä

16. Terän pultti

17. Terätuki
18. Kitka-aluslevy
19. Jousialuslevy
20. Silppurin tulppa (Champion S)
21. Käyttöohjekirja

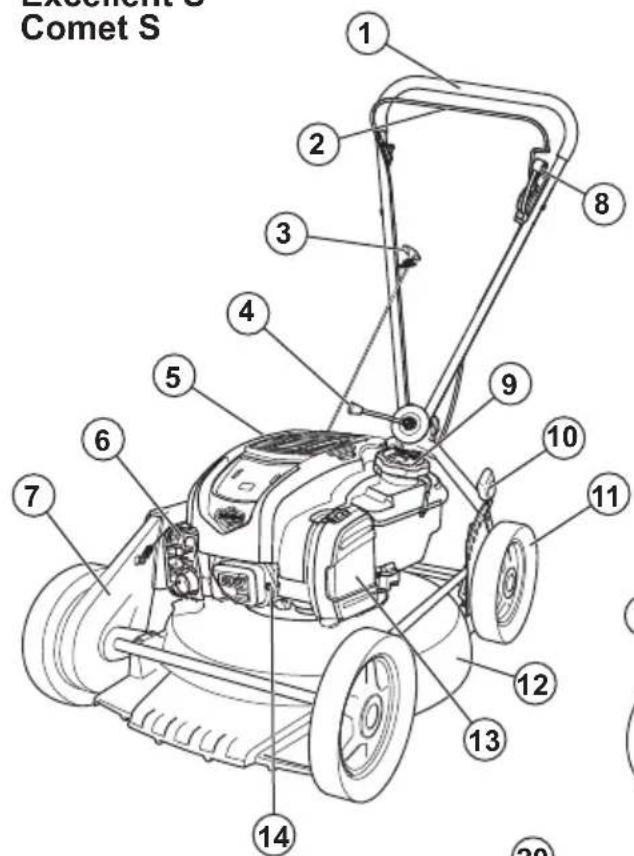

Laitteen kuvaus

Excellent S Comet S

1. Kahva/kahvasto
2. Moottorin jarrukahva
3. Käynnistysköyden kahva (Excellent S, Comet S)
4. Käsikahvan kulman säätövipu
5. Öljysäilion korkki
6. Äänenvaimennin
7. Hihnansuojus

8. Ohjaussauva

9. Polttoainesäiliö

10. Leikkuukorkeuden säätövipu
11. Pyörän kaavin
12. Leikkuusuojus
13. Ilmansuodatin
14. Sytytystulppa

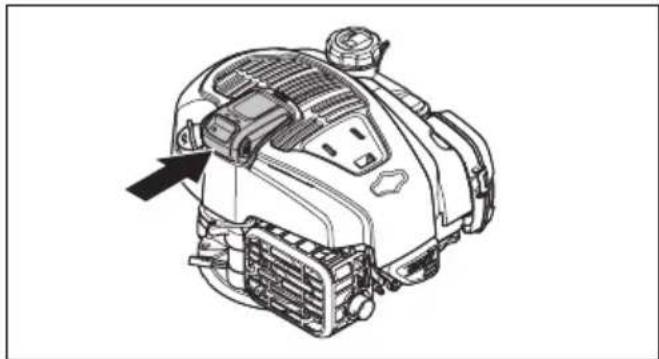

15. Sähkökäynnistyspainike

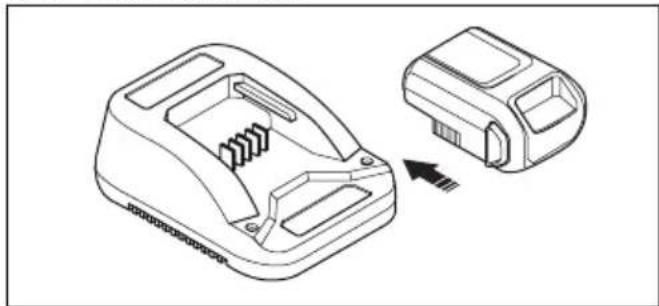

16. Akku (Excellent SE, Comet SE)

17. Terä, Cross cut

18. Terä
19. Terän pultti

20. Terätuki

21. Kitka-aluslevy

22. Jousialuslevy
23. Silppurin tulppa (Excellent S, Excellent SE)
24. Käyttöohjekirja

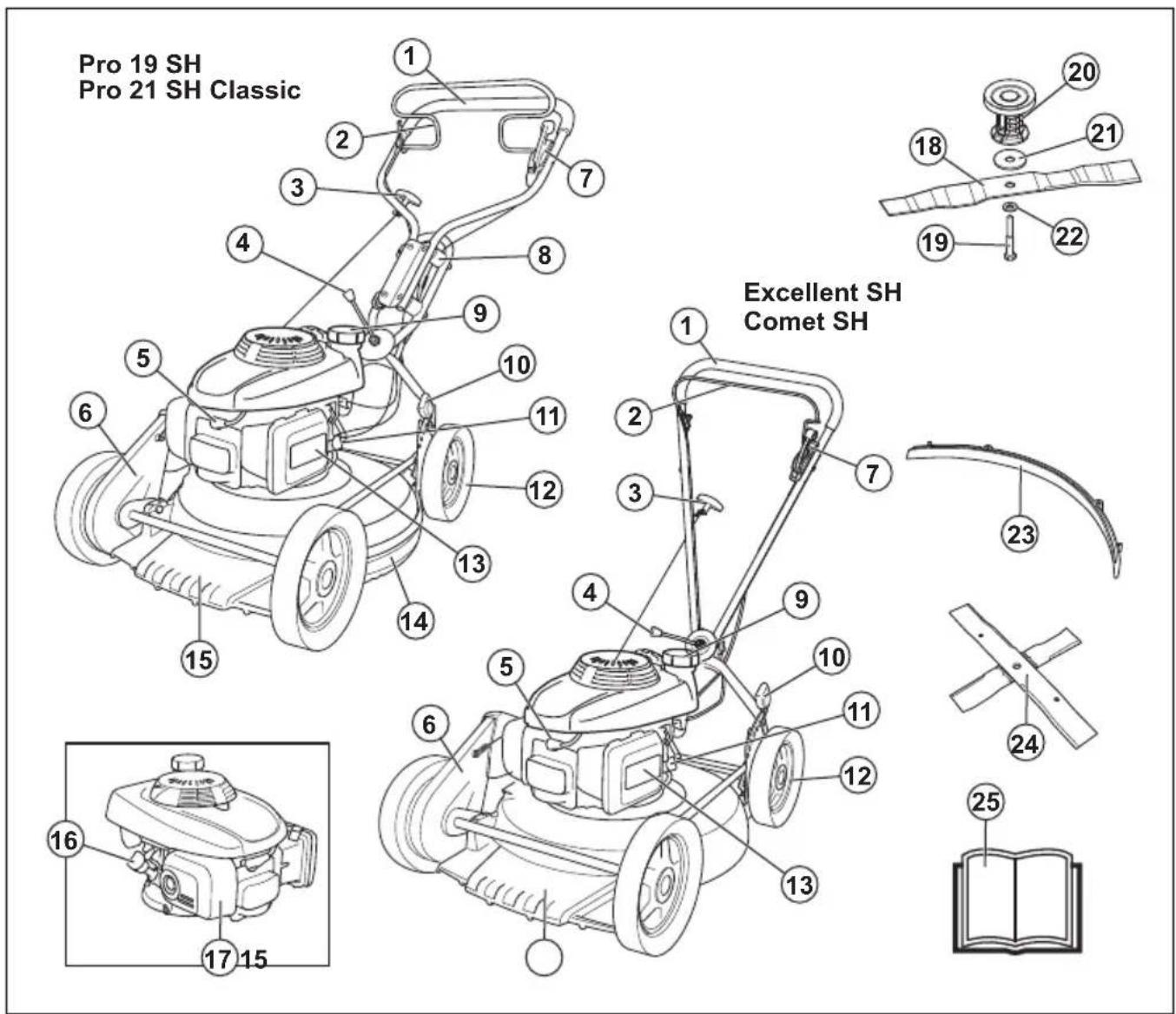

Laitteen kuvaus

1. Kahva/kahvasto
2. Moottorin jarrukahva
3. Käynnistysnarun kahva
4. Käsikahvan kulman säätövipu
5. Sytytystulppa
6. Hihnansuojus
7. Ohjaussauva
8. Tärinänvaimennus (Pro 19SH, Pro 21SH Classic)
9. Polttoainesäiliö
10. Leikkuukorkeuden säätövipu
11. Polttoaineventtiili
12. Pyörän kaavin
13. Ilmansuodatin

14. Sivusuojus

15. Leikkuusuojus

16. Öljysäiliön korkki
17. Äänenvaimennin
18. Terä
19. Terän pultti
20. Terätuki
21. Kitka-aluslevy
22. Jousialuslevy
23. Silppurin tulppa (Pro 19SH, Excellent SH)
24. Terä, Cross cut (Excellent SH, Comet SH)
25. Käyttöohjekirja

Laitteen symbolit

VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta.

Varo sinkoutuvia esineitä ja kimmokkeita.

Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta.

Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä.

Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä.

Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä.

Tämä laite täyttää sovellettavien EY-direktiivien vaatimukset.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifointivaatimuksia.

EU V

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Tämä tuote on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
• Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.
• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta kone ja ota yhteys Klippo-jälleenmyyjään, ennen kuin jatkat.
• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.
• Pidä tuote puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Älä anna kenenkään käyttää tuotetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.

• Älä anna lasten käyttää laitetta.

• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Älä käytä tuotetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä käytä tuotetta, jos se on viallinen.
• Älä tee tuotteeseen muutoksia tai käytä tuotetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.
• Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.
• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.
• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.
• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.
• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.
• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 52.
• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin

pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.
- Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.
- Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.
- Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.
- Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.
- Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.
- Ole aina tuotteen takana käyttäessäsi sitä.
- Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.
- Älä kallista tuotetta moottorin käynnistyksen aikana.
- Ole varovainen vetäessäsi tuotetta taaksepäin.
- Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
- Älä kävele taaksepäin käyttäessäsi tuotetta.
- Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.
- Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.
- Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
- Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri.

Turvallisuusohjeet käyttöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
• Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.
• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.
• Käytä vahvakankaisia, pitkiä housuja.

- Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Klippohuoltoliikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

- Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

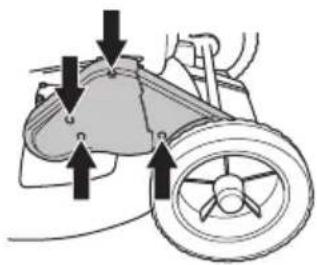

Hihnansuojuksen tarkistaminen

Hihnansuojus vähentää tapaturmavaaraa ja varmistaa, että rikkoutunut hihna pysyy paikallaan.
- Varmista, että hihnansuojus ei ole vaurioitunut ja on kiinnitetty oikein.

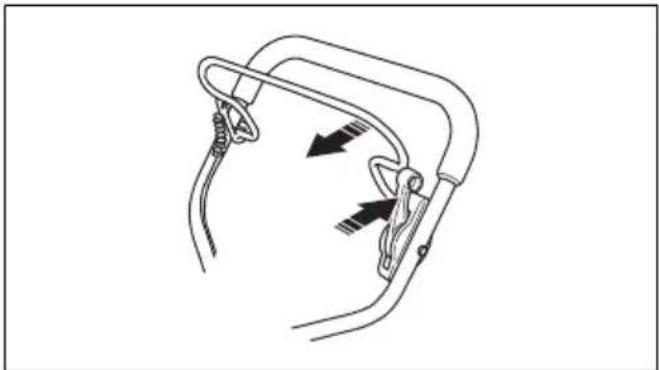

Moottorin jarrukahva

Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Klippo-huoltoliikkeen säätää moottorijarru.

Tärinänvaimennusjärjestelmä vähentää kahvan tärinää ja helpottaa laitteen käyttöä.

Kahvaston ja leikkuusuojuksen teräsputki vähentää tärinää. Malleissa Pro 19SH ja Pro 21SH Classic on myös neljä kahvastoon kiinnitettyä tärinänvaimennuselementtiä.

Tarkista, että kahvasto ja tärinänvaimennuselementit ovat kunnossa.

VAROITUS: Lliallinen altistuminen tärinälle saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat: huimaus, tunnottomuus, "kutina", "pistely", kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa.

VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa.

Äänenvaimentimen tarkistaminen

- Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.
• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.
• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.
• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
• Siirrä tuote ennen käynnistystä vähintään 3 metrin (10 jalan) päähän paikasta, jossa lisäsit polttoainetta.
• Älä lisää säiliöön liikaa polttoainetta.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.
• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.
• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan

vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.
• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa Klippohuoltoliikkeessä.
• Anna valtuutetun Klippo-huoltoliikkeen huoltaa tuote säännöllisesti.
  • Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin asennat laitteen, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista.

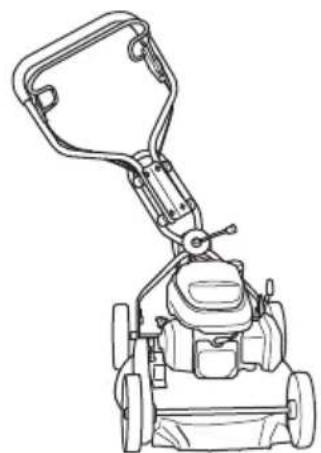

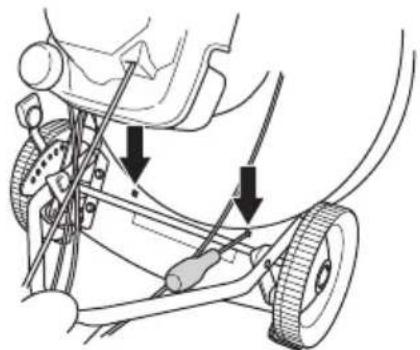

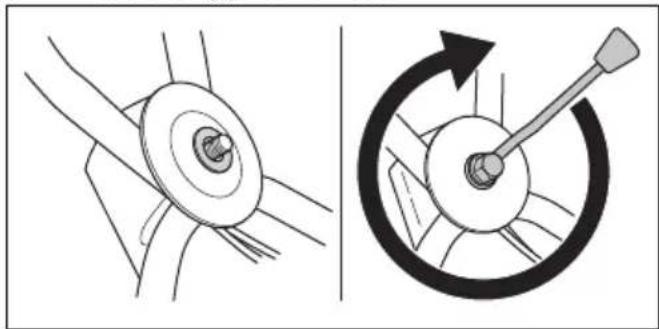

Kahvan asentaminen ja säätäminen

1. Irrota kahvamutteri ja aluslevy yläkahvan levystä.
2. Aseta yläkahva paikalleen alakahvan päälle.

HUOMAUTUS: Varmista, että johdot eivät jää väliin tai vahingoitu.

1. Kiinnitä aluslevy ja kahvamutteri.

1. Voit parantaa käyttöasentoa kääntämällä kahvaa sivulle, kun käytät laitetta seinän vieressä.

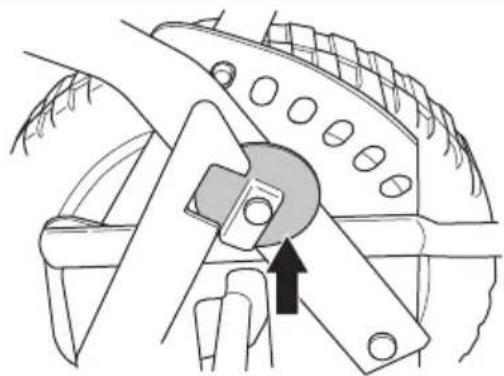

1. Säädä kahvaa pystysuunnassa kääntämällä rungon säätöpyöriä.

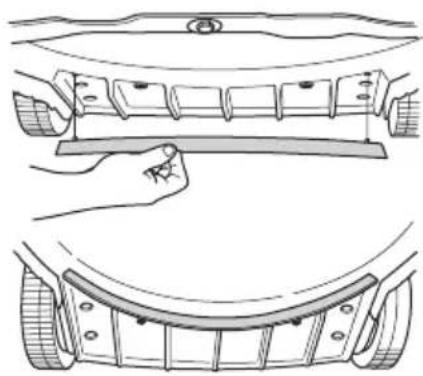

1. Kallista laitetta taaksepäin niin, että sytytystulppa on ylöspäin.

2. Aseta silppurin tulpan tapit leikkuusuojuksen sisäpinnan reikiin.

1. Kiinnitä silppurin tulpan ruuvit leikkuusuojuksen ulkopuolelta.

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisältämät ohjeet.
2. Tutki terävarustus ja varmista, että se on kiinnitetty ja säädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 60.

3. Täytä polttoainesäiliö. Katso Polttoaineen lisääminen sivulla 55.

4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso Öljyn määrän tarkistaminen sivulla 61.

Polttoaineen lisääminen

Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90.

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla polttoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua.

3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.
4. Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.
5. Siirrä tuote ennen käynnistystä vähintään 3 metrin (10 jalan) päähän paikasta, jossa lisäsit polttoainetta.

Leikkuukorkeuden asettaminen

Leikkuukorkeuden säädössä on 6 tasoa.

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua eteenpäin.
2. Vähennä leikkuukorkeutta siirtämällä leikkuukorkeuden säätövipua taaksepäin.

HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

Laitteen käynnistäminen

1. Varmista, että sytytyskaapeli on liitettynä sytytystulppaan.

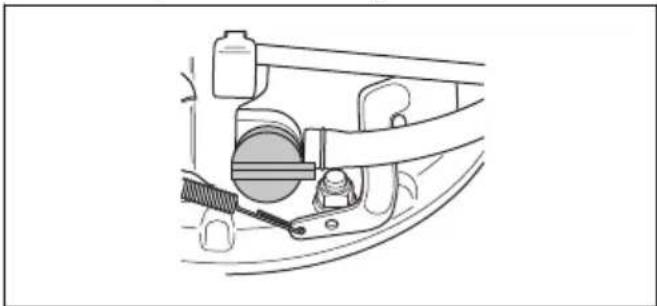

2. Avaa polttoaineventtiili. (Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic)

1. Seiso laitteen takana.

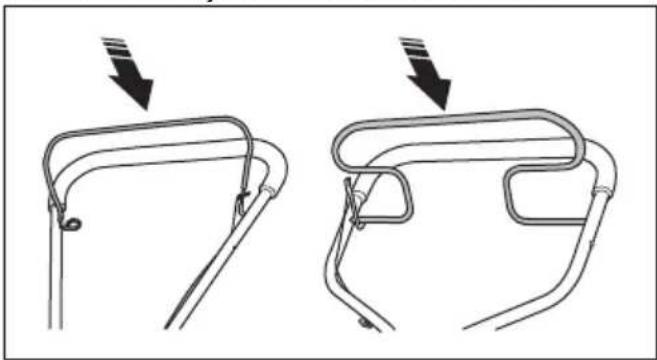

2. Pidä moottorin jarrukahvaa kahvastoa vasten.

1. Pitele käynnistysnarun kahvaa oikealla kädelläsi.
2. Vedä käynnistysnarusta hitaasti, kunnes tunnet hieman vastusta.
3. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

HUOMAUTUS: Älä vedä käynnistysnarua kokonaan ulos. Älä irrota otetta käynnistysnarusta, kun se on ulkona.

Sähkökäynnistys (Excellent SE, Comet SE)

1. Varmista, että akku on kytketty ja ladattu. Katso Akku (Excellent SE, Comet SE) sivulla 61.
2. Kiinnitä akku moottoriin.

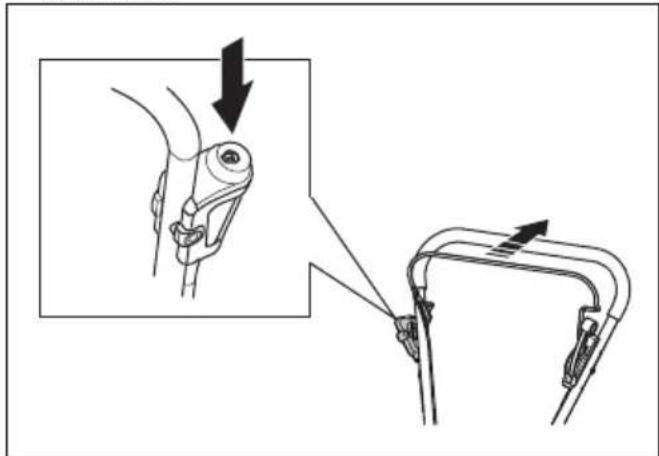

1. Vedä moottorin jarrukahvaa työntöaisaa vasten.
2. Työnnä sähkökäynnistyspainiketta, kunnes moottori käynnistyy.

Vetojärjestelmän käyttäminen pyörillä

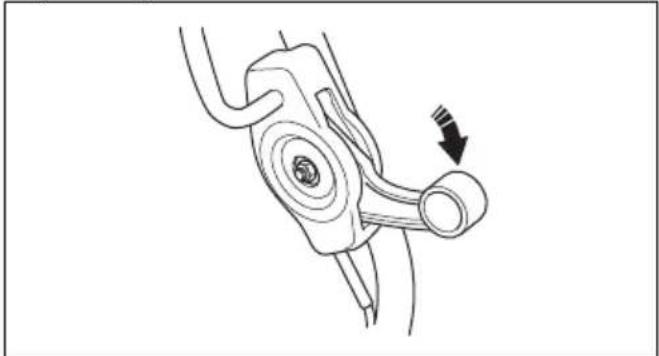

• Työnnä ohjaussauva alas.

• Ennen kuin vedät laitetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10 cm.
• Kytke vetojärjestelmä pois käytöstä vapauttamalla moottorin jarrukahvaa hieman esimerkiksi lähestyessäsi estettä.

Laitteen pysäyttäminen

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta moottorin jarrukahvaa hieman.
• Pysäytä moottori vapauttamalla moottorin jarrukahva kokonaan.

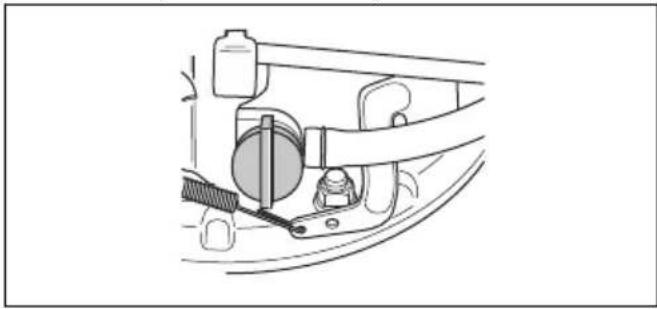

- Sulje polttoaineventtiili. (Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic)

Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.
• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos

jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

Huoltokaavio

Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin.

Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Tuotteen turvalaitteet sivulla 53.

Huolto	Päivittäin Viikoittain	Kuukausit-tain
Tee yleistarkastus. X
Tarkista öljytaso. X
Puhdista laite. X
Puhdista ilmansuodatin. X
Tarkista terävarustus. X
Tarkista leikkuusuojus*. X
Tarkista hihnansuojus*. X
Tarkista moottorin jarrukahva*. X
Tarkista akku (Excellent SE, Comet SE). X
Tarkista äänenvaimennin*. X
Tarkista tärinänvaimennusjärjestelmä*. X
Tarkista sytytystulppa. X
Tarkista vetohihna vaurioiden varalta. X
Puhdista vaihdekotelo. X
Vaihda öljy (ensimmäisten 5 käyttötunnin jälkeen ja sitten 25 käyttötun-nin välein).		X
Vaihda ilmansuodatin. X
Tarkista polttoainejärjestelmä. X
Tarkista ja säädä kytkinjohto. X

Yleistarkastus

- Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.
• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin.

Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.
2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

1. Pese leikkuusuojuksen sisäpinta vesiletkulla.

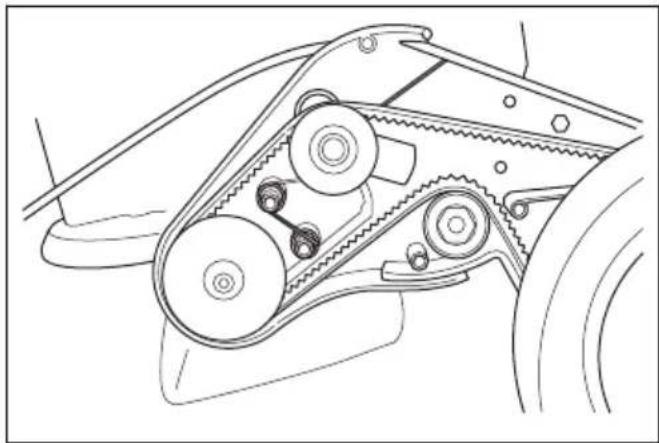

Vetohihnan ja tarkistaminen ja vaihdekotelon puhdistaminen

1. Irrota hihnansuojuksen neljä ruuvia ja hihnansuojus.

1. Tarkista vetohihna ja hihnapyörä vaurioiden varalta.
2. Poista vaihteistokotelosta lehdet, ruoho ja lika harjalla.

Vetohihnan vaihtaminen ja säätäminen

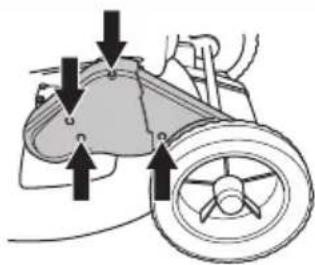

1. Irrota hihnansuojuksen neljä ruuvia ja hihnansuojus.

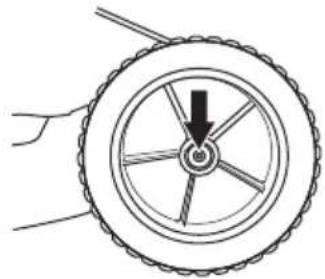

1. Aseta ruuvimeisseli pölykapselin ja laitteen oikean etupyörän väliin.

2. Irrota pölykapseli kääntämällä ruuvimeisseliä varovasti.

3. Avaa pyörän pultti ja irrota pyörä.

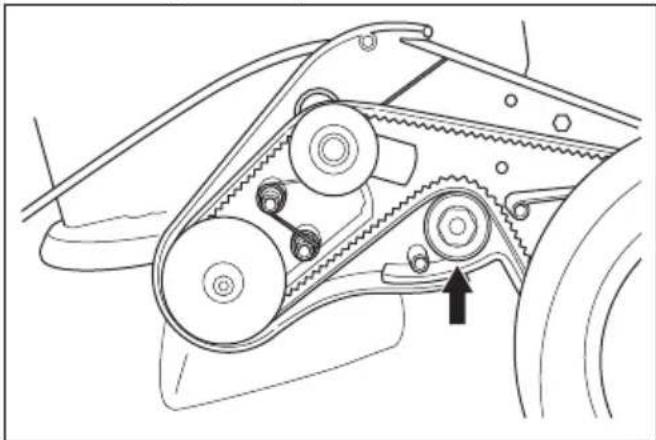

1. Irrota vetohihna hihnapyöristä.
2. Varmista, että hihnapyörät liikkuvat helposti akselillaan.
3. Ruiskuta tarvittaessa irrotusöljyä hihnapyörien väliin ja taakse ja voitele akseli.
4. Asenna uusi vetohihna ja varmista ennen hihnan säätämistä, että se sopii kuulalaakeriin.

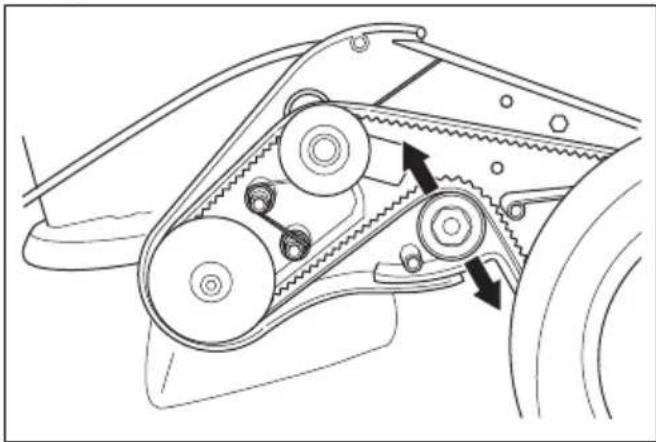

1. Säädä vetohihnaa liikuttamalla kuulalaakeria ylös tai alas.

Huomautus: Uusi vetohihna venyy käytössä. Säädä vetohihnaa uudelleen muutaman käyttötunnin jälkeen.

1. Kiinnitä hihnansuojus.
2. Käytä laitetta ja varmista, että vetohihna on oikein asennettu ja säädetty.

Keskihihnan vaihtaminen ja säätäminen

1. Irrota terä.

Huomautus: Tämä vaihe ei ole tarpeen, jos säädät vain keskihihnaa.

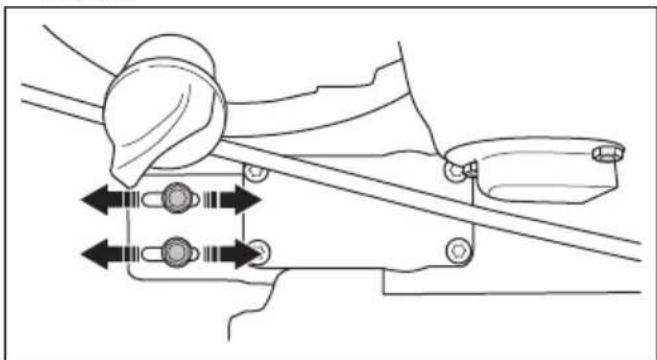

1. Löysää säätöruuveja muutama kierros, mutta älä irrota niitä.

1. Vaihda keskihihna ja kiristä säätöruuveja hieman.

Huomautus: Tämä vaihe ei ole tarpeen, jos säädät vain keskihihnaa.

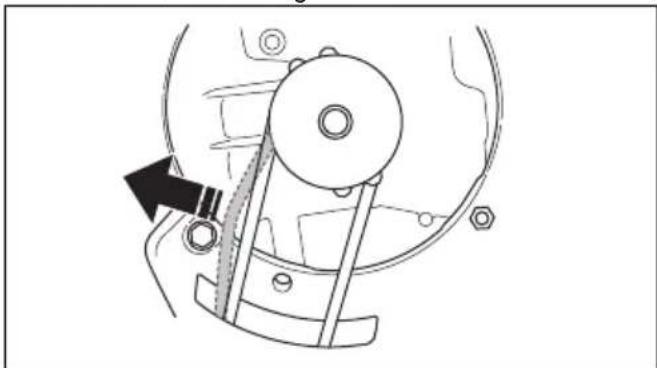

1. Säädä keskihihnaa siirtämällä vaihdetta eteen tai taakse.

1. Tarkista keskihihnan kireys koukkuvaa'alla. Hihnan kireys on oikea, kun sen keskiosa liikkuu 6–10 mm. Tämä vastaa noin 3 kg:n vetoa.

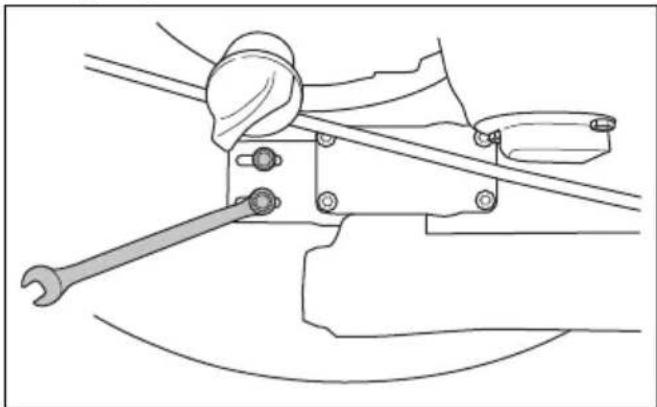

1. Kiristä säätöruuvit kiristysmomenttiin 3 Nm.
2. Käytä laitetta ja varmista, että vetohihna on oikein asennettu ja säädetty.

Terävarustuksen tarkistaminen

VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta. Vaurioitunut terävarustus on aina vaihdettava.
2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava.

Terän vaihtaminen

1. Lukitse terä puukiilalla.

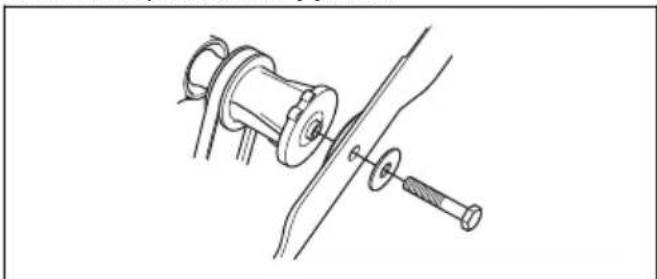

1. Irrota teräpultti, aluslevy ja terä.

1. Tarkista terätuki ja -pultti vaurioiden varalta.

a) Jos vaihdat terän tai terätuen, vaihda myös teräpultti, jousialuslevy ja kitka-aluslevy.

1. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.

2. Asenna uusi terä siten, että käännytyt päät osoittavat leikkuusuojuksen suuntaan.

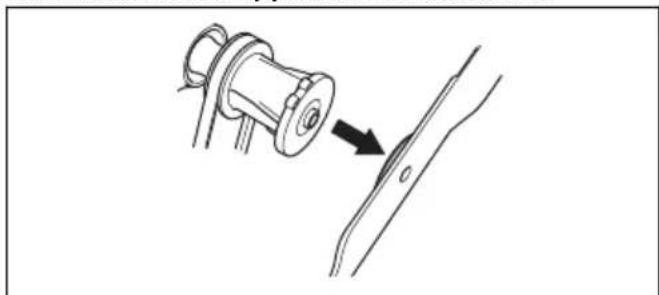

1. Aseta kitka-aluslevy ja terä terätukea vasten.

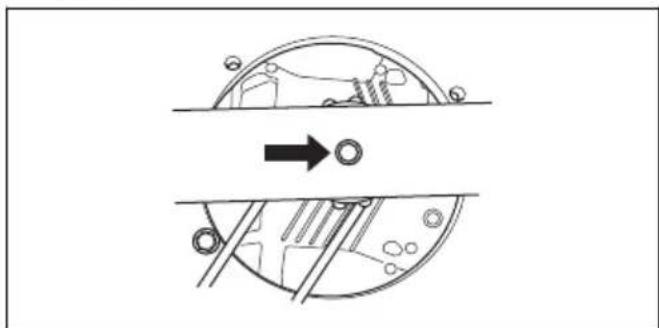

1. Varmista, että terä on linjassa akselin keskiosan kanssa.

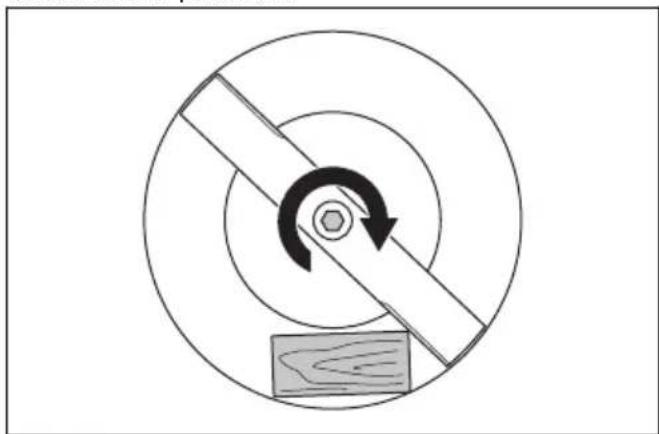

1. Lukitse terä puukiilalla.

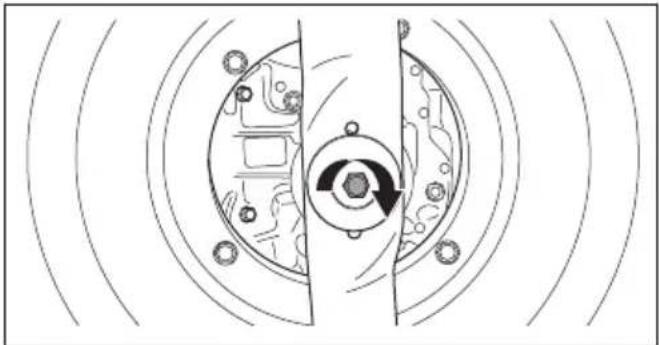

1. Kiinnitä jousialuslevy paikalleen ja kiristä pultti momenttiin 70 Nm.

1. Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

VAROITUS: Käytä suojakäsineitä. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terää käynnistämällä laite. Jos terä ei ole kiinnitetty asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tyydyttävä.

Öljyn määrän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät laitteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesäiliön korkki ja mittatikku.
3. Pyyhi mittatikku puhtaaksi öljystä.

4. Työnnä mittatikku kokonaan öljysäiliöön.
   a) Malleille Champion S, Champion XL S, Excellent S, Excellent SE, Comet S, Comet SE: Kiristä öljysäiliön korkki.
   b) Malleille Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic: Älä kirstä öljysäilion korkkia.

5. Poista mittatikku.

6. Tarkista öljytaso mittatikusta.
7. Jos öljytaso on alhainen, lisää moottoriöljyä ja tarkista öljytaso uudelleen.

Moottoriöljyn vaihtaminen

VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla.

1. Malli Champion S, Champion XL S, Excellent S, Excellent SE, Comet S, Comet SE: käytä laitetta, kunnes polttoainesäiliö on tyhjä. Malli Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic: sulje polttoaineventtiili.

2. Irrota sytytyskaapeli sytytystulpasta.

3. Irrota polttoainesäiliön korkki.
4. Aseta tuotteen alle säiliö, johon valutat öljyn.
5. Tyhjennä moottoriöljy säiliöstä kallistamalla tuotetta.
6. Lisää uutta moottoriöljä, jota suositellaan kohdassa Tekniset tiedot sivulla 64.
7. Tarkista öljytaso. Katso Öljyn määrän tarkistaminen sivulla 61.

Akku (Excellent SE, Comet SE)

VAROITUS: Viallinen akku heikentää tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua.

Akku tuottaa tehon sähkökäynnistykseen ja on samalla turvalaite, joka estää tahattoman käynnistyksen. Irrota akku, kun et käytä tuotetta tai kun jätät tuotteen ilman valvontaa.

Akun käynnistäminen

Akku on käynnistettävä ennen ensimmäistä käyttökertaa.

1. Aseta akku laturiin, katso Akun lataaminen sivulla 61.
2. Odota noin kymmenen sekuntia, kunnes vähintään yksi vihreä merkkivalo syttyy
3. Kiinnitä akku moottoriin, katso Sähkökäynnistys (Excellent SE, Comet SE) sivulla 56.

Akun lataaminen

Jos akun merkkivaloista yksikään ei pala tai vain yksi palaa, akku on ladattava. Tyhjä akku latautuu täyteen tunnissa. Akun lataaminen lyhemmissä ajanjaksoissa ei vaurioita akkua.

1. Aseta akku akkulaturiin.

Akun LED-näyttö	Tila
LED 1 vilkkuu 0–25 %
LED 1 palaa, LED 2 vilkkuu 25–50 %
LED 1 ja LED 2 palavat ja LED 3 vilk-kuu.	50–75 %
Akun LED-näyttö Tila
LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu.	75–100 %
LED 1, LED 2, LED 3, LED 4 palavat Täyteen ladattu

Akkulaturin merkkivalo Tila
Tasainen punainen valo Akku latautuu.
Vilkkuva punainen valo Akku on liian lämmin ja al-kaa latautua vasta, kun lämpötila on oikea.
Tasainen vihreä valo Akku on täysin ladattu.
Vilkkuva punainen ja vih-reä valo	Akku on vaurioitunut ja se on vaihdettava.

Ilmansuodatin

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

llmansuodattimen puhdistaminen (Excellent S, Excellent SE, Comet S, Comet SE)

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.
2. Napauta suodatinta tasaista pintaa vasten, jotta kaikki hiukkaset irtoavat.

HUOMAUTUS: Älä käytä ilmansuodattimen puhdistamiseen liuotinta tai paineilmaa.

1. Aseta ilmansuodatin takaisin paikalleen. Varmista, että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
2. Aseta ilmansuodattimen kansi takaisin paikalleen.

Ilmansuodattimen puhdistaminen (Champion S, Champion XL S)

1. Irrota ilmansuodattimen kansi ja vaahtomuovisuodatin.
2. Puhdista vaahtomuovisuodatin vedellä ja saippualla.
3. Huuhtele vaahtomuovisuodatin puhtaalla vedellä.
4. Purista vaahtomuovisuodattimesta vesi ja anna suodattimen kuivua.

HUOMAUTUS: Älä käytä paineilmaa. Paineilma voi vaurioittaa vaahtomuovisuodatinta.

1. Voitele vaahtomuovisuodatin moottoriöljyllä.

2. Poista ylimääräinen öljy painamalla puhdas liina vaahtomuovisuodatinta vasten.

3. Aseta ilmansuodatin takaisin paikalleen. Varmista, että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
4. Aseta ilmansuodattimen kansi takaisin paikalleen.

llmansuodattimen puhdistaminen (Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic)

HUOMAUTUS: Älä käytä moottoria ilman ilmansuodatinta tai jos ilmansuodatin on likaantunut.

HUOMAUTUS: Vaihda ilmansuodatin, jos se ei puhdistu tai jos se on vaurioitunut. Viallinen ilmansuodatin vahingoittaa moottoria.

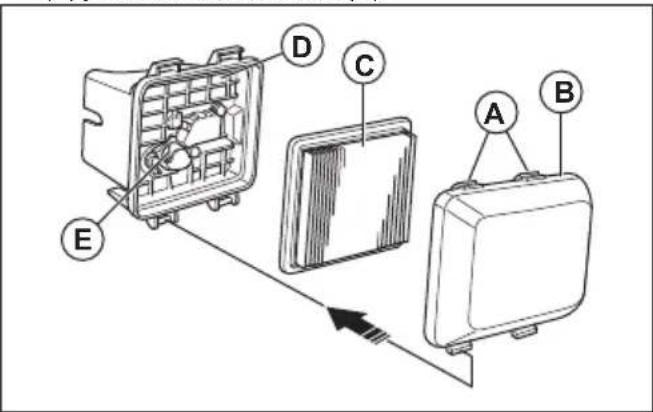

1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi (B) ja irrota ilmansuodatin (C).

1. Kopauta ilmansuodatinta varovasti kovaa pintaa vasten tai puhdista se puhaltamalla paineilmaa suodattimen puhtaalta puolelta.

HUOMAUTUS: Älä käytä puhdistamiseen harjaa, sillä se työntää ilmansuodattimen sisään likaa.

1. Puhdista ilmansuodattimen kotelo (D) ja kansi kostealla liinalla.

HUOMAUTUS: Varmista, että ilmaputkeen (E) ei pääse likaa.

1. Asenna ilmansuodatin. Varmista, että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
2. Asenna ilmansuodattimen kansi painaen ensin alapuolen kiinnikkeet paikoilleen.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:
  a) Varmista, että joutokäyntinopeus on säädetty oikein.
  b) Varmista, että polttoaineseos on oikea.
  c) Varmista, että ilmansuodatin on puhdas.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 64.

• Vaihda sytytystulppa tarvittaessa.

Polttoainejärjestelmän tarkistaminen

- Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

- Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä.

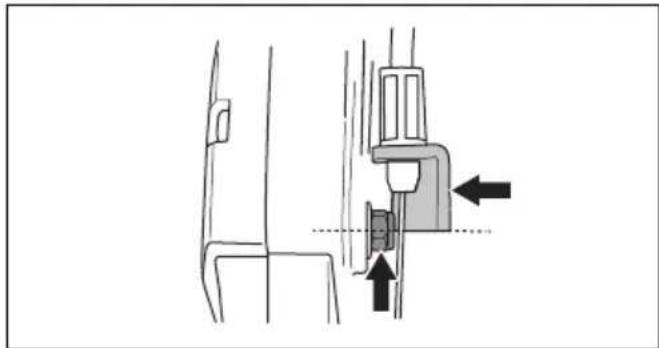

Kytkinjohdon säätäminen

Jos vetojärjestelmä tuntuu hitaalta, kytkinjohtoa on säädettävä.

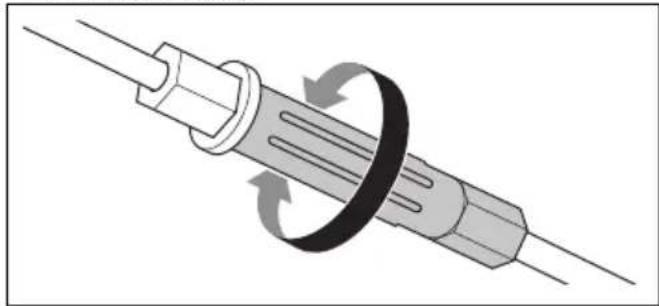

- Käännä säätöruuvia.

Kytkinjohto on säädetty oikein, kun sen kannatin on linjassa mutterin kanssa.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.
• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.
• Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.
• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.
• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

- Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.
• Hävitä kaikki kemikaalit, kuten moottoriöljy ja jäätymisenestoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.
• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Klippo-jälleenmyyjälle tai kierrätyspisteeseen.
• Toimita akku huoltoliikkeeseen tai vie se käytettyjen akkujen keräyspisteeseen.

Tekniset tiedot

Tekniset tiedot (Champion S, Champion XL S)

	Champion S Champion XL	S
Moottori
Tuotemerkki Briggs & Stratton Briggs & Stratton
Iskutilavuus, cm3	150 150
Nopeus, r/min 2 900 2 900
Moottorin nimellisteho, kW41	2,2 2,2
Sytytysjärjestelmä
Sytytystulppa BS OHV 992304 BS OHV 992304
Kärkiväli, mm 0,7 0,7
Polttoaine-/voitelujärjestelmä
Polttoainesäiliön tilavuus, litraa 0,8 0,8
Öljysäiliön tilavuus, litraa 0,5 0,5
Moottoriöljy42	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Paino
Säiliöt tyhjinä, kg 30 33
Melupäästöt43
Äänen tehotaso, mitattu dB(A) 90 91
Äänen tehotaso, taattu LWA dB(A)	91 92
Äänitasot44
Äänenpainetaso käyttäjän korvan tasalla, dB(A)	78 78
Tärinätasot, ahv, eq45
Kahva, m/s2	7,4 6,0
Terälaite
Leikkuukorkeus, mm	30–60	30–60
Leikkuuleveys, mm 480 530
Terä Silppuri, 48 cm Silppuri, 53 cm
Tuotenumero – terä
Silppuri – 48 cm 5028813-10
Silppuri – 53 cm 5028814-10
Veto
Nopeus, km/h 4,5 4,5

Tekniset tiedot (Excellent S, Excellent SH, Excellent SE)

	Excellent S	Excellent SH Excellent SE
Moottori
Tuotemerkki Briggs & Stratton Honda Briggs &	Stratton
Iskutilavuus, cm3	163 145 163
Nopeus, r/min 2 900 2 900 2 900
Moottorin nimellisteho, kW46	2,4 2,7 2,6
Sytytysjärjestelmä
Sytytystulppa	BS OHV 992304	NGK BPR5ES	BS OHV 992304
Kärkiväli, mm	0,7 0,7-0,8	0,7
Polttoaine-/voitelujärjestelmä
Polttoainesäiliön tilavuus, litraa 1,0 0,9 1,0
Öljysäiliön tilavuus, litraa	0,5 0,5 0,5
Moottoriöljy47	SAE 30/SAE 10W-30	SAE 10W-30	SAE 30/SAE 10W-30
Polttoaineenkulutus 50 % kuormituksella, g/kWh	-	455 -
Paino
Säiliöt tyhjinä, kg	31	31	32
Melupäästöt48
Äänen tehotaso, mitattu dB(A) 93	90	93
Äänen tehotaso, taattu LWA dB(A)	94	91	94
	Excellent S Excellent	SH Excellent SE
Äänitasot 49
Äänenpainetaso käyttäjän korvan tasalla, dB(A)	79 77 79
Tärinätasot, ahv, eq 50
Kahva, m/s2	7,4 4,5 7,4
Terälaite
Leikkuukorkeus, mm 30–60 30–60 30–60
Leikkuuleveys, mm 480 480 480
Terä Silppuri, 48 cm Silppuri, 48 cm Silppuri, 48 cm	48 cm
	Cross cut Cross cut Cross cut
Tuotenumero – terä
Silppuri – 48 cm 5028813-10
Silppuri – 53 cm 5028814-10
Cross cut 5028817-10
Veto
Nopeus, km/h 4,5 4,5 4,5

Tekniset tiedot (Comet S, Comet SH, Comet SE)

	Comet S	Comet SH Comet SE
Moottori
Tuotemerkki Briggs & Stratton Honda	Briggs & Stratton
Iskutilavuus, cm3	163 166 163
Nopeus, r/min	2 900	2 900	2 900
Moottorin nimellisteho, kW51	2,6 3,3 2,6
Sytytysjärjestelmä
Sytytystulppa	BS OHV 992304	NGK BPR5ES	BS OHV 992304
Kärkiväli, mm	0,7 0,7-0,8	0,7
Polttoaine-/voitelujärjestelmä
	Comet S Comet SH	Comet SE
Polttoainesäiliön tilavuus, litraa 1,0 0,9 1,0
Öljysäiliön tilavuus, litraa 0,5 0,5 0,5
Moottoriöljy 52	SAE 30/SAE 10W-30	SAE 10W-30 SAE 30/SAE 10W-30
Polttoaineenkulutus 50 % kuormituksella, g/kWh	467 462 -
Paino
Säiliöt tyhjinä, kg 32 33 34
Melupäästöt 53
Äänen tehotaso, mitattu dB(A) 95 91 92
Äänen tehotaso, taattu LWA dB(A) 96 94 93
Äänitasot 54
Äänenpainetaso käyttäjän korvan tasalla, dB(A)	80 78 80
Tärinätasot, ahv, eq 55
Kahva, m/s2	6,0 5,3 6,0
Terälaite
Leikkuukorkeus, mm 30–60 30–60 30–60
Leikkuuleveys, mm 530 530 530
Terä Silppuri, 53 cm Silppuri, 53 cm	Silppuri, 53 cm
	Cross cut	Cross cut	Cross cut
Tuotenumero – terä
Silppuri – 48 cm	5028813-10
Silppuri – 53 cm	5028814-10
Cross cut	5028817-10
Veto
Nopeus, km/h	4,5 4,5 4,5

Tekniset tiedot (Pro 19SH, Pro 21SH Classic)

	Pro 19SH Pro 21SH Classic
Moottori
Tuotemerkki Honda Honda
Iskutilavuus, cm3	166 166
Nopeus, r/min 2 900 2 900
Moottorin nimellisteho, kW56	3,3 3,3
Sytytysjärjestelmä
Sytytystulppa NGK BPR5ES NGK BPR5ES
Kärkiväli, mm 0,7–0,8 0,7–0,8
Polttoaine-/voitelujärjestelmä
Polttoainesäiliön tilavuus, litraa 0,9 0,9
Öljysäiliön tilavuus, litraa 0,5 0,5
Moottoriöljy57	SAE 10W-30 SAE 10W-30
Polttoaineenkulutus 50 % kuormituksella, g/kWh 455 455
Paino
Säiliöt tyhjinä, kg 34 35,5
Melupäästöt58
Äänen tehotaso, mitattu dB(A)	90	91
Äänen tehotaso, taattu LWA dB(A)	91	94
Äänitasot59
Äänenpainetaso käyttäjän korvan tasalla, dB(A)	78	78
Tärinätasot, ahv, eq60
Kahva, m/s2	2,3 4,0
Terälaite
Leikkuukorkeus, mm	30–60	30–60
Leikkuuleveys, mm	480 530
Terä	Silppuri, 48 cm	Silppuri, 53 cm
	Pro 19SH Pro 21SH Classic
Tuotenumero – terä
Silppuri – 48 cm 5028813-10
Silppuri – 53 cm 5028814-10
Veto
Nopeus, km/h 4,5 4,5

EY-vaatimustenmukaisuusvakuutus

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone], vakuuttaa, että ruohonleikkurit Klippo ja Champion S, Champion XL S, Excellent S, Excellent SH, Excellent SE, Comet S, Comet SH, Comet SE, Pro 19SH, Pro 21SH Classic alkaen sarjanumerosta 2018xxxxxxxx ovat seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
- 26. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneetisesta yhteensopivuudesta
• 8. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY.

Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu.

Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on julkaissut raportteja vaatimustenmukaisuuden arvioinnista 8. toukokuuta 2000 ulkona käytettävien laitteiden melupäästöistä ympäristöön annetun neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

INNHOLD

Innledning....71

Sikkerhet....74

Summuti kontrollimine

Toote välikorpuse puhastamine
