Sissejuhatus

Toote kirjeldus

Toode on lükatav pöörleva löiketeraga muruniiduk, mis kasutab muru väetiseks löikamiseks BioClipi süsteemi.

Kasutusotstarve

Toote abil saab eraaedades muru niita. Ärge kasutage toodet muude tööde tegemiseks.

Toote tutvustus

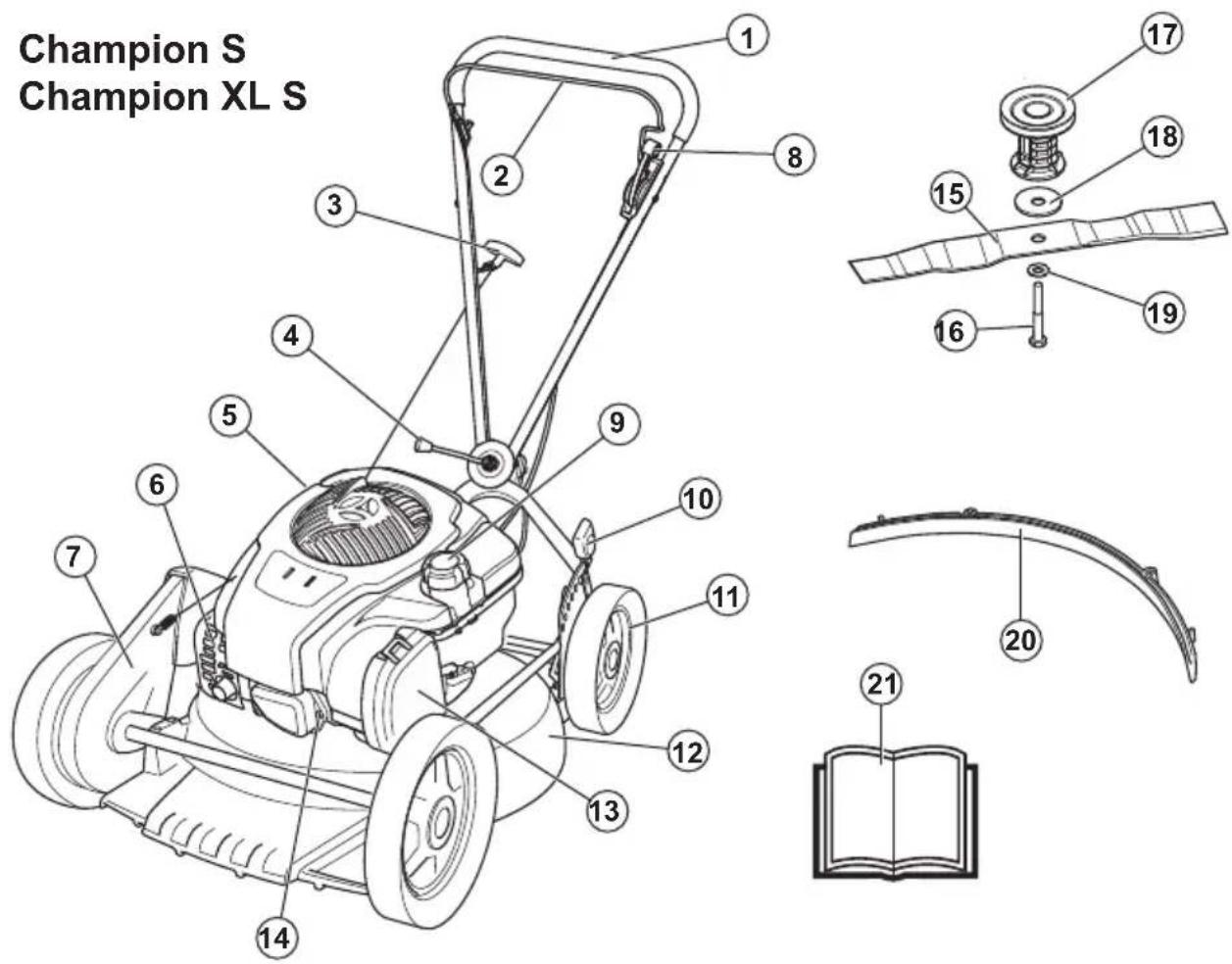

1. Käepide / juhtraud
2. Mootori pidurikäepide
3. Käivitusnööri käepide
4. Hoob käepideme nurga reguleerimiseks

5. Ölikork

6. Summuti

7. Rihmakaitse
8. Sõiduhoob
9. Kütusepaak

10. Lõikekõrguse hoob

11. Rattakaabits

12. Lõikekorpus
13. Öhufilter
14. Süüteküünal
15. Lõiketera

16. Lõikeketta polt

17. Lõiketera tugi

18. Hõördeseib
19. Vedruseib
20. Multšikork (Champion S)
21. Kasutusjuhend

Toote tutvustus

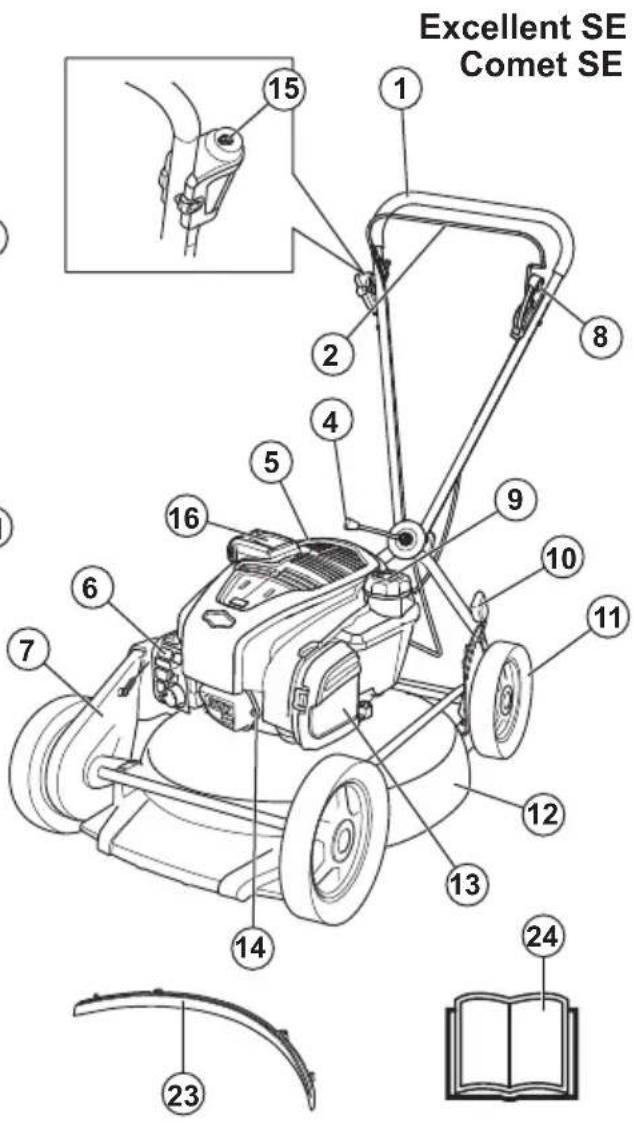

Excellent S Comet S

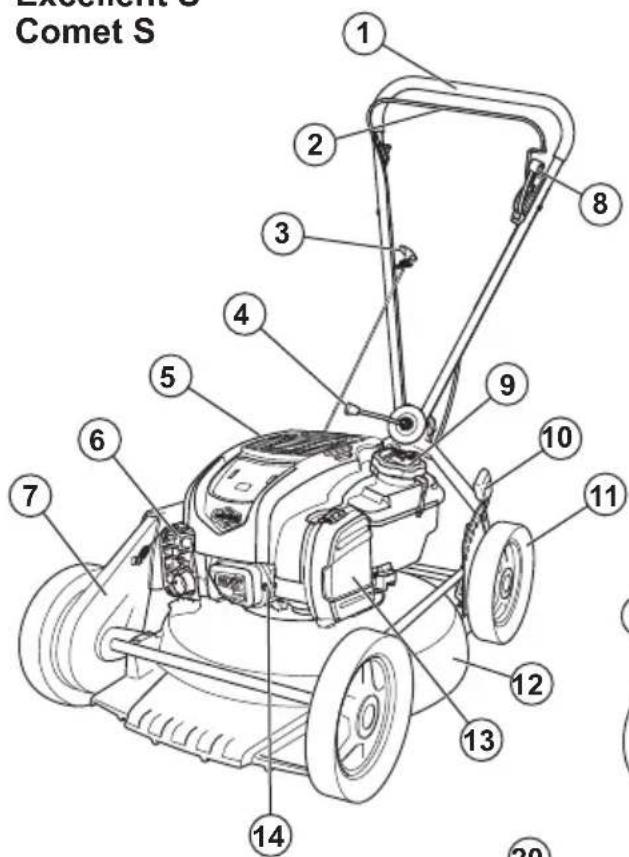

1. Käepide / juhtraud
2. Mootori pidurikäepide
3. Käivitusnööri käepide (Excellent S, Comet S)
4. Hoob käepideme nurga reguleerimiseks
5. Ölikork
6. Summuti
7. Rihmakaitse
8. Sõiduhoob

9. Kütusepaak

10. Lõikekõrguse hoob

11. Rattakaabits
12. Lõikekorpus
13. Öhufilter
14. Süüteküünal
15. Elektriline käivitusnupp
16. Aku (Excellent SE, Comet SE)
17. Tera, Cross cut

18. Lõiketera

19. Lõikeketta polt

20. Lõiketera tugi

21. Hõördeseib

22. Vedruseib

23. Multšikork (Excellent S, Excellent SE)
24. Kasutusjuhend

Toote tutvustus

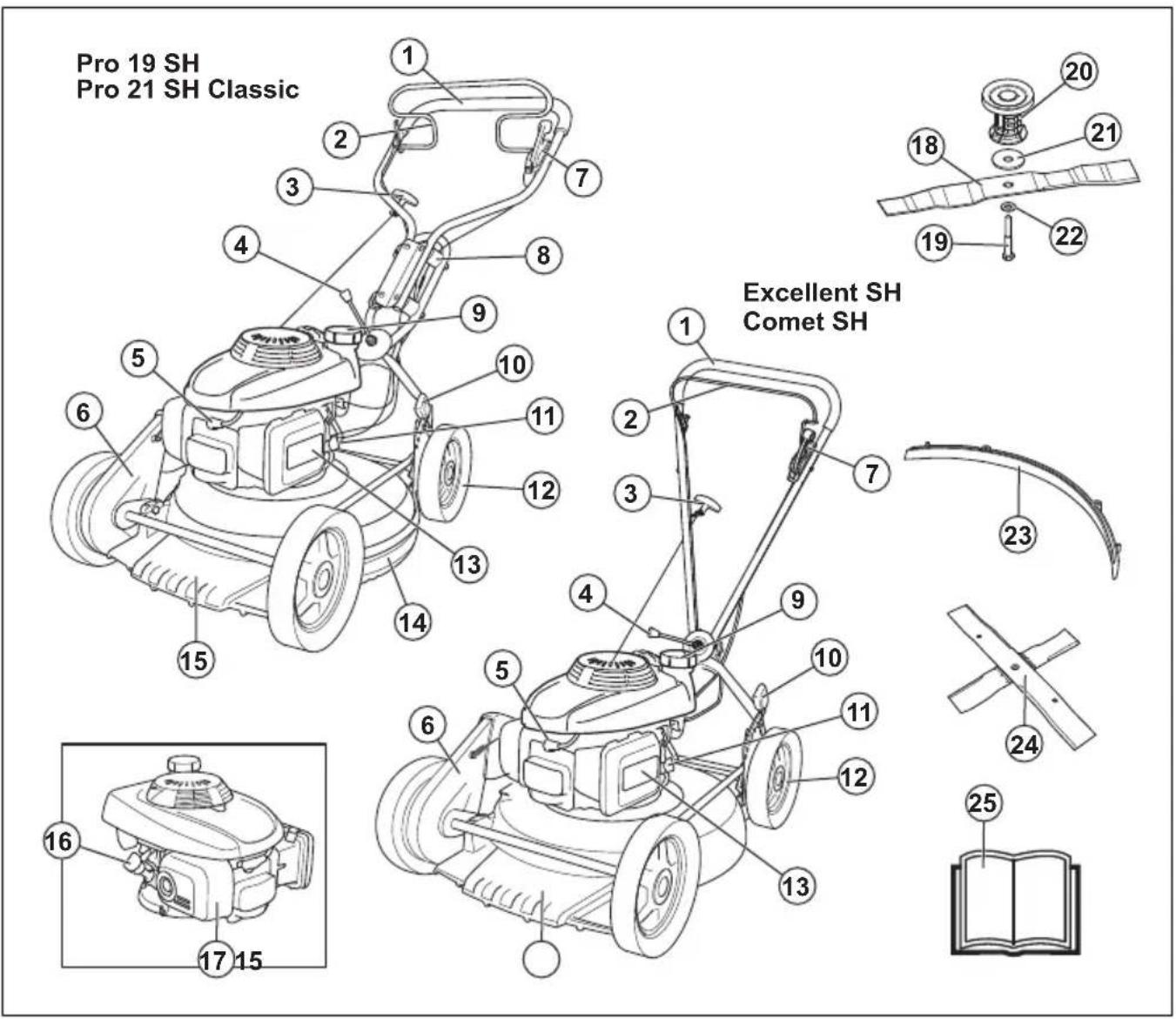

1. Käepide / juhtraud
2. Mootori pidurikäepide
3. Käivitusnööri käepide
4. Hoob käepideme nurga reguleerimiseks
5. Süüteküünal
6. Rihmakaitse
7. Sõiduhoob
8. Vibratsioonisummutussüsteem (Pro 19SH, Pro 21SH Classic)
9. Kütusepaak
10. Lõikekõrguse hoob
11. Kütuseklapp
12. Rattakaabits
13. Ôhufilter

14. Külgkate

15. Lõikekorpus

16. Ölikork
17. Summuti
18. Lõiketera
19. Lõikeketta polt
20. Lõiketera tugi
21. Hõõrdeseib
22. Vedruseib
23. Multšikork (Pro 19SH, Excellent SH)
24. Tera, Cross cut (Excellent SH, Comet SH)
25. Kasutusjuhend

Sümbolid tootel

HOIATUS! Hooletu või väär käsitsemine võib põhjustada kehavigastusi või surma kasutajale või juuresolijaile.

Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.

Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht.

Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.

Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe.

Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.

Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.

Toode vastab ELi kehtivatele direktiividele.

Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised viitavad teatud kommertsvaldkondade sertifitseerimisnõuetele.

EL V

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Raskete vöi surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Olge alati ettevaatlik ja kasutage tervet möistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, löpetage töö ja pidage enne jätkamist nõu Klippo edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel toodet käsitseda.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.
• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.
• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 97.

• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mölema käega käepidemest ja köik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge töstke toodet. Kui teil on vaja toodet tösta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.
• Ärge köndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Klippo hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Rihmakaitse kontrollimine

Rihmakaitse vähendab vigastuste ohtu ja tagab, et purunenud veorihm ei paiskuks välja.

- Kontrollige, et rihmakaitse oleks terve ja õigesti paigaldatud.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Klippo volitatud hooldustöökojas.

Vibratsioonisummutussüsteem

Vibratsioonisummutussüsteem vähendab vibratsiooni käepidemes ja teeb seadme kasutamise lihtsamaks.

Juhtraua raudtoru ja lõikekorpus on vibratsiooni vähendava konstruktsiooniga. Mudelitel Pro 19SH ja Pro 21SH Classic on juhtrauale paigaldatud veel 4 vibratsioonisummutusseadist.

Kontrollige, et juhtraual ja vibratsioonisummutusseadistel poleks kahjustusi.

HOIATUS: Liigne kokkupuude tugeva vibratsiooniga võib vereringehäiretega inimestel põhjustada vereringe- või närvikahjustusi. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks tundetus, surin, torkiv tunne, valu, nõrkus, muutused nahavärvis või naha seisukorras. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes.

Summuti

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale.

Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.

- Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.
• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.
• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge tankige paaki liiga palju kütust.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: löhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe.
• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või

surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Klippo heakskiiduga hooldustöökojas.
• Laske toodet regulaarselt hooldada Klippo heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

HOIATUS: Enne seadme kokkupanemist lugege põhjalikult läbi ohutust puudutav jaotis.

HOIATUS: Enne seadme kokkupanemist eemaldage süüteküünala juhe süüteküünla küljest.

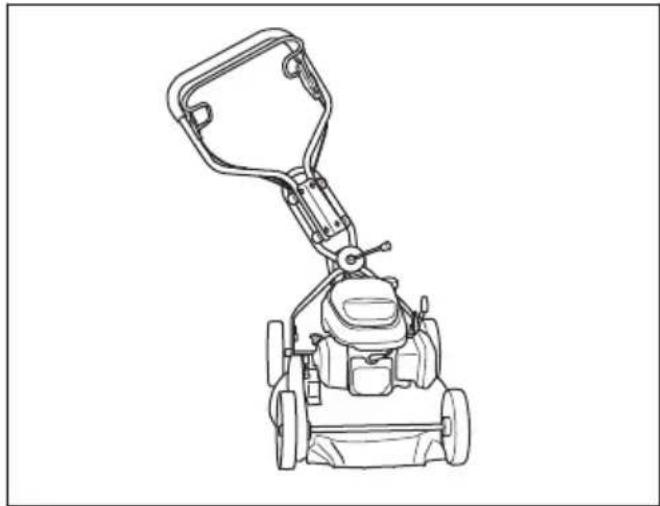

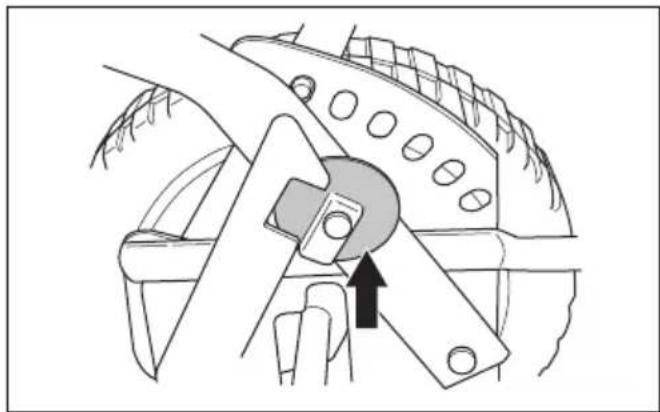

Käepideme monteerimine ja reguleerimine

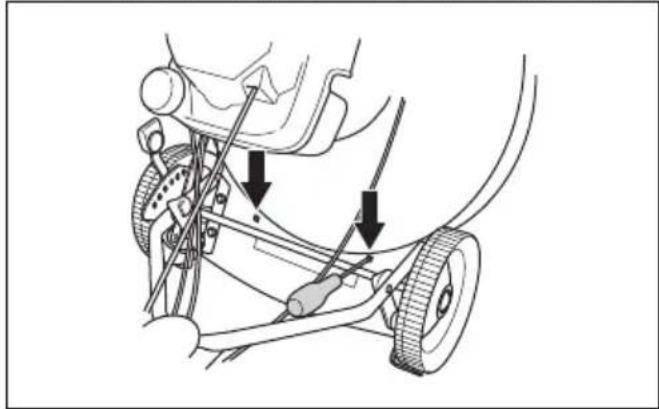

1. Eemaldage ülemise käepideme plaadilt käepideme mutter ja seib.
2. Seadke ülemine käepide alumise käepideme peale.

ETTEVAATUST: Veenduge, et juhtmed ei jääks kinni ega saaks kahju.

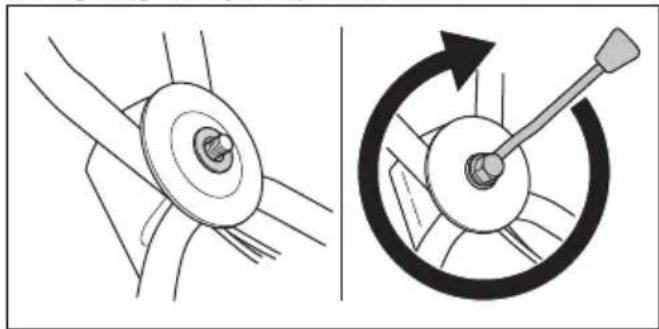

1. Paigaldage seib ja käepideme mutter.

1. Keerake käepide küljele, et saada hea tööasend seadet seine ääres kasutades.

1. Käepideme vertikaalselt reguleerimiseks keerake raamil olevaid seadistusrattaid.

1. Kallutage seade tahapoole nii, et süüteküünal jääks ülespoole.

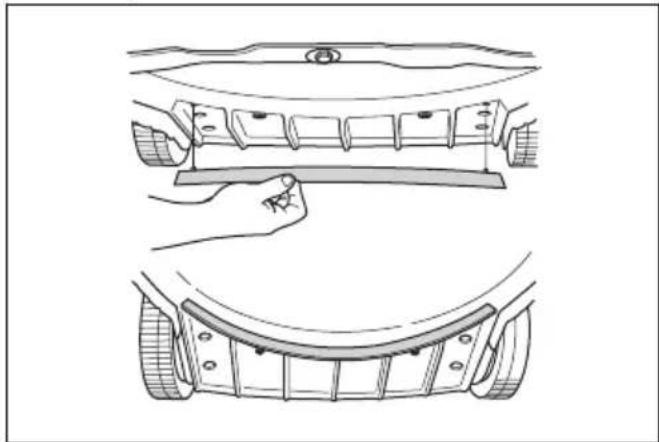

2. Pange multšikorgi tihvtid aukudesse lõikekorpuse siseküljelt.

1. Kinnitage multšikorgi kruvid lõikekorpuse välisküljelt.

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 104.
3. Täitke kütusepaak. Vt jaotist Kütuse tankimine Ik 100.
4. Täitke ölipaak ja kontrollide ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 106.

Kütuse tankimine

Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliiivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork aeglaselt.

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.

3. Puhastage kütusepaagi korgi ümbrus.

4. Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikamiskõrguse suurendamiseks lükake lõikamiskõrguse hooba edasisuunas.
2. Lõikamiskõrguse vähendamiseks tömmake lõikamiskõrguse hooba tagasisuunas.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Toote käivitamine

1. Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.

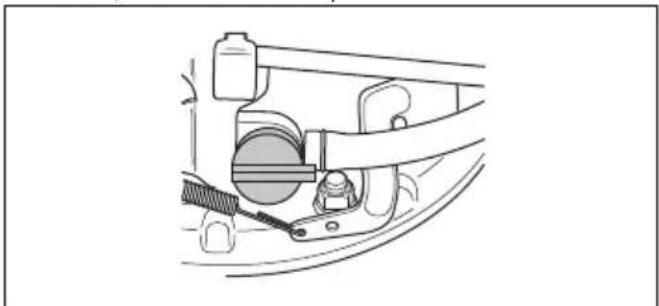

2. Avage kütuseklapp. (Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic)

1. Hoidke starteri nööri käepidet paremas käes.
2. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
3. Tömmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

ETTEVAATUST: Ärge tömmake käivitusnööri täielikult välja. Ärge laske väljatömmatud käivitusnööri käepidet lahti.

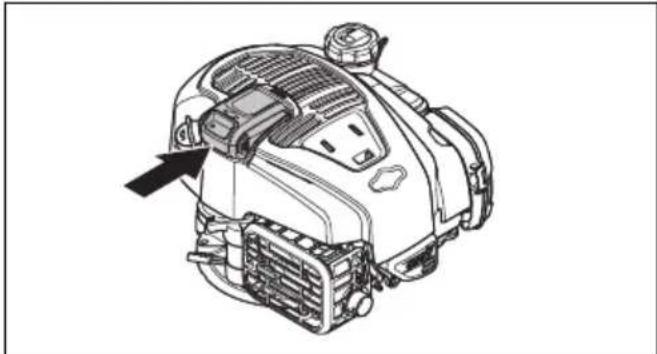

Elektriline käivitamine (Excellent SE, Comet SE)

1. Veenduge, et aku oleks lülitatud sisse ja laetud. Vt jaotist Aku (Excellent SE, Comet SE) Ik 106.
2. Kinnitage aku mootori külge.

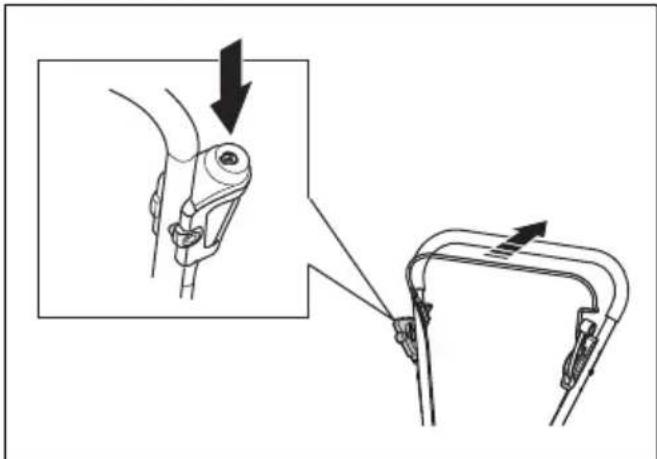

1. Tömmake mootori pidurikäepide juhtraua vastu.
2. Vajutage pikalt elektroonilist käivitusnuppu, kuni mootor käivitub.

• Enne toote tagasisuunas tömbamist vabastage vedu ja lükake toodet umbes 10 cm edasisuunas.
• Veo vabastamiseks vabastage mootoripiduri käepide veidi näiteks siis, kui lähenete takistusele.

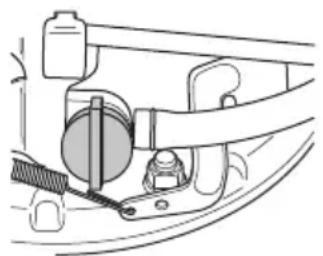

Seadme seiskamine

• Ainult veo seiskamiseks vabastage mootoripiduri käepide veidi.
• Mootori seiskamiseks vabastage mootoripiduri käepide.
• Sulgege kütuseklapp. (Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic)

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Hooldusskeem

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised Ik 98

Hooldamine Üks kord	päevas	Üks kord nädalas	Üks kord kuus
Üldkontrolli läbiviimine X
Ölitaseme kontrollimine X
Toote puhastamine X
Puhastage öhufilter. X
Lõikeosa kontrollimine X
Lõikekorpuse kontrollimine* X
Kontrollige rihmakaitset* X
Mootoripiduri käepideme kontrollimine* X
Kontrollige akut (Excellent SE, Comet SE) X
Summuti kontrollimine* X
Kontrollige vibratsioonisummutussüsteemi* X
Süüteküünla kontrollimine X
Veorihma kontrollimine kahjustuste suhtes X
Ülekande puhastamine X
Ölivahetus (esmalt pärast 5 töötundi, seejärel iga kord 25 töötunni järel ja kord aastas)			X
Vahetage öhufilter. X
Kütusesüsteemi kontrollimine X
Siduritrossi kontrollimine ja reguleerimine X

Üldkontrolli läbiviimine

- Veenduge, et toote mutrid ja kruvid oleksid pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
• Veenduge, et mootori peal asuv ôhuvõtuava oleks takistustest vaba.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.
2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

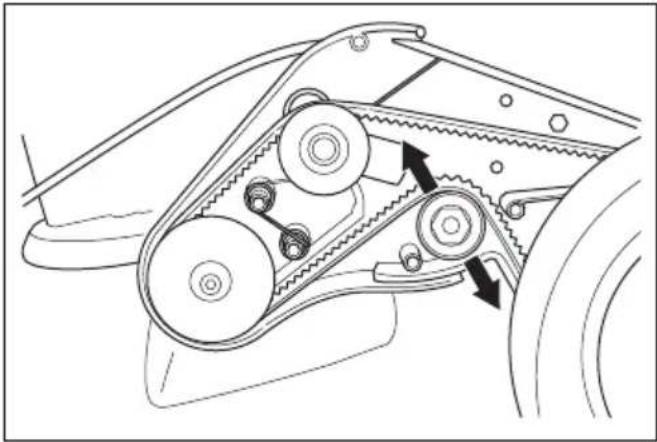

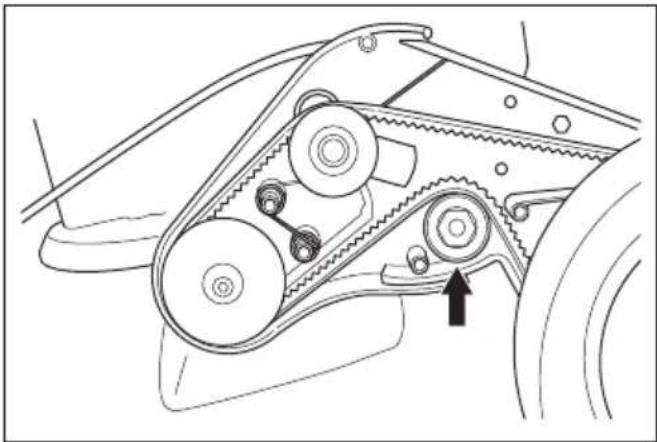

Veorihma kontrollimine ja ülekande puhastamine

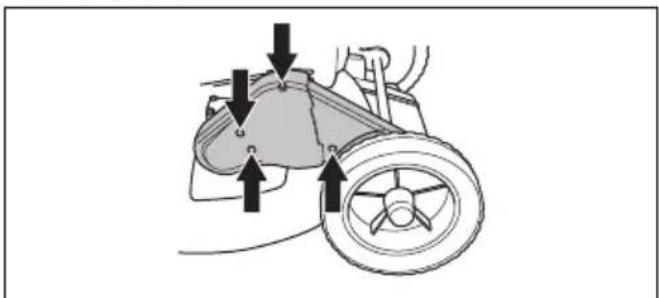

1. Eemaldage 4 kruvi rihmakaitselt ja eemaldage rihmakaitse.

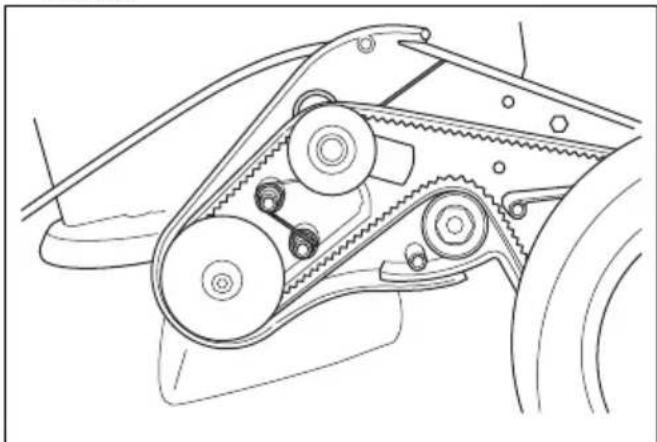

1. Kontrollige veorihma ja rihmaratast kahjustuste suhtes.

2. Eemaldage ülekandest harjaga lehed, muru ja mustus.

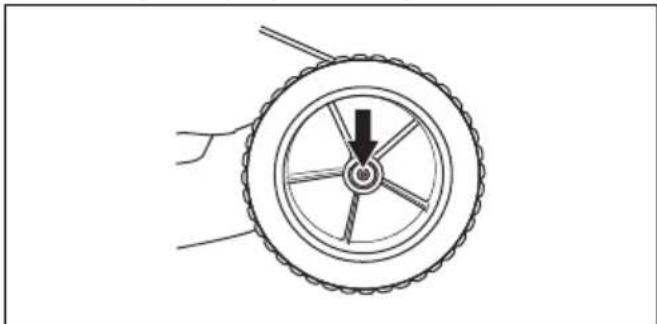

Veorihma vahetamine ja reguleerimine

1. Eemaldage 4 kruvi rihmakaitselt ja eemaldage rihmakaitse.

1. Lükake harilik kruvikeeraja seadme parema esiratta ilukilbi ja ratta vahele.
2. Ilukilbi eemaldamiseks keerake kruvikeerajat ettevaatlikult.
3. Eemaldage rattapolt ja eemaldage ratas.

1. Võtke veorihm rihmaratastelt maha.

2. Veenduge, et rihmarattad liiguvad völlil vabalt.

3. Vajadusel pihustage rihmarataste vahele ja taha läbitungivat öli ning määrige völli.
4. Paigaldage uus veorihm ja kinnitage see korralikult kuullaagriga enne, kui reguleerite veorihma.

1. Veorihma reguleerimiseks liigutage kuullaagrit üles või alla.

Märkus: Uus veorihm venib kasutamise käigus pikemaks. Möne töötunni möödudes reguleerige veorihma uuesti.

1. Kinnitage rihmakaitse.
2. Käitage seadet ja veenduge, et veorihm oleks öigesti paigaldatud ja reguleeritud.

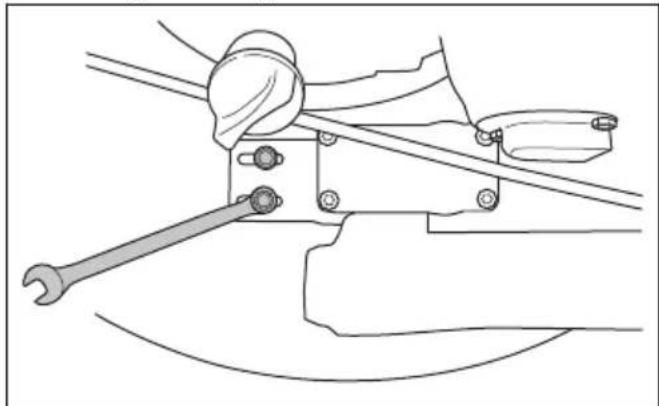

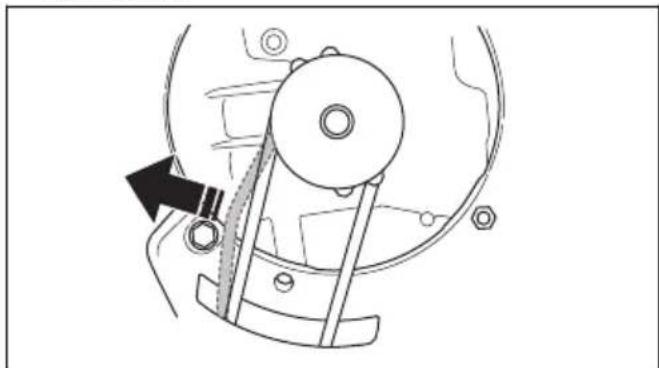

Keskmise rihma vahetamine ja reguleerimine

1. Eemaldage lõiketera.

Märkus: See toiming pole vajalik, kui tahate keskmist rihma ainult reguleerida.

1. Keerake reguleerimiskruvid paari pöörde jagu lahti, kuid ärge eemaldage neid.

1. Vahetage keskmine rihm ja keerake reguleerimiskruvid keskmise jõuga kinni.

Märkus: See toiming pole vajalik, kui tahate keskmist rihma ainult reguleerida.

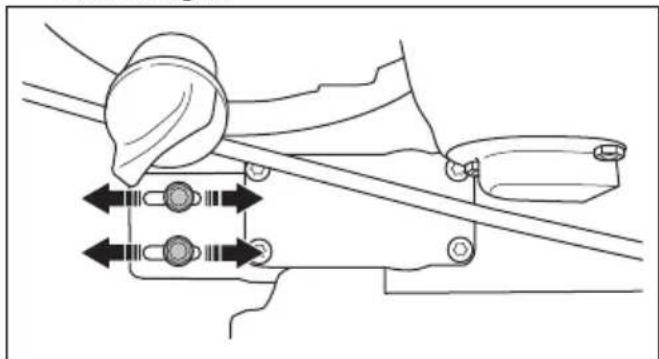

1. Keskmise rihma reguleerimiseks liigutage käiku edasi või tagasi.

1. Kasutage vedrukaalu keskmise rihma pingsuse möõtmiseks. Rihma pingsus on õige, kui see saab liikuda 6–10 mm keskele. See võrdub umbes 3 kg tõmbejõuga.

1. Keerake reguleerimiskruvid kinni pingutusmomendiga 3 Nm.
2. Käitage seadet ja veenduge, et veorihm oleks öigesti paigaldatud ja reguleeritud.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküunlalt süütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

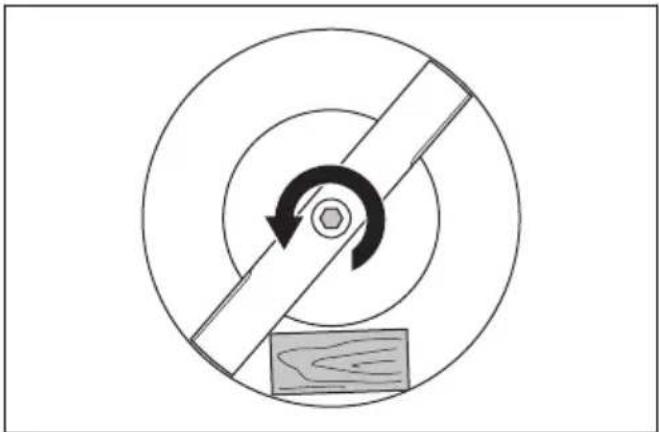

Lõiketera vahetamine

1. Lukustage lõiketera möne puuklotsiga.

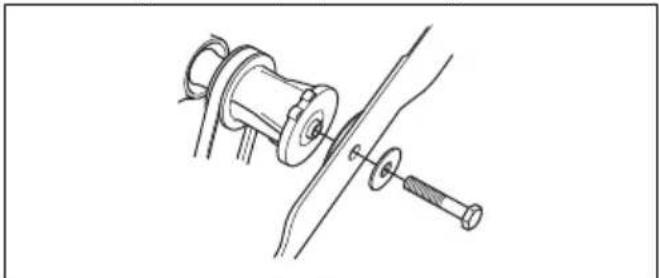

1. Eemaldage lõiketera polt, vedruseib ja lõiketera.

1. Kontrollige, et lõiketera toel ja lõiketera poldil poleks kahjustusi.

a) Kui vahetate lõiketera või lõiketera toe, tuleb vahetada ka lõiketera polt, vedruseib ja hõõrdeseib.

1. Kontrollige mootori völli ja veenduge, et see poleks väändunud.

2. Uue lõiketera kinnitamisel veenduge, et painutatud otsad oleks suunatud lõikekorpuse poole.

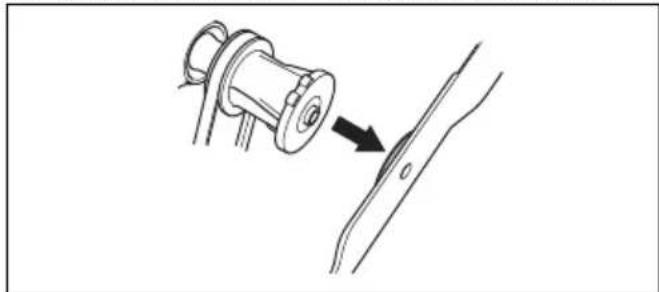

1. Pange hõõrdeseib ja lõiketera vastu lõiketera tuge.

1. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.

1. Lukustage lõiketera mõne puuklotsiga.

1. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Õlitaseme kontrollimine

ETTEVAATUST: Liiga madal ölitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos kinnitatud mõõtevardaga.
3. Puhastage möötevarras ölist.
4. Asetage möötevarras täies pikkuses ölipaaki.

a) Champion S, Champion XL S, Excellent S, Excellent SE, Comet S, Comet SE – Keerake ôlipaagi kork kinni.

b) Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic – Ärge keerake ölipaagi korki kinni.

1. Eemaldage õlivarras.
2. Vaadake möötevardalt ölitaset.
3. Kui ôlitase on madal, lisage mootoriõli ja kontrollige õlitaset uuesti.

Mootoriõli vahetamine

HOIATUS: Vahetult pärast mootori seiskamist on mootoriöli väga kuum. Enne mootoriöli väljutamist laske mootoril maha jahtuda. Kui mootoriöli satub nahale, puhastage piirkond vee ja seebiga.

1. Mudeli Champion S, Champion XL S, Excellent S, Excellent SE, Comet S, Comet SE puhul kasutage toodet, kuni kütusepaak on tühi. Mudeli Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic puhul sulgege kütuseklapp.

2. Eemaldage süüteküünla süütejuhe.

3. Eemaldage ölipaagi kork.
4. Asetage toote alla mõni mahuti, kuhu mootoriõli saaks valguda.
5. Kallutage toodet, et mootoriõli valguks õlipaagist välja.
6. Lisage uut mootoriöli (vt jaotises Tehnilised andmed /k 108 soovitatud tüüpi).
7. Kontrollige ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 106.

Aku (Excellent SE, Comet SE)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Aku käivitamine

Enne aku esmakordset kasutamist tuleb see käivitada.

1. Asetage aku laadijasse, vt Aku laadimine Ik 106.
2. Oodake, kuni süttib vähemalt üks roheline tuli, u 10 sekundit.
3. Kinnitage aku mootori külge, vt Elektriline käivitamine (Excellent SE, Comet SE) Ik 101.

Aku laadimine

Kui akul põleb ainult 1 või 0 märgutuld, tuleb akut laadida. Tühi aku on täielikult laetud 1 tunniga. Aku lühemat aega laadimine ei kahjusta akut.

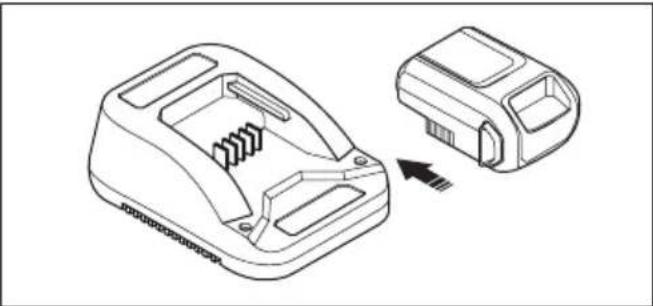

1. Asetage aku akulaadijasse.

1. Ühendage akulaadija 220 V, 50 Hz vooluvõrku.

Aku laadimise olek

Aku LED-näidik	Olek
LED 1 vilgub 0–25%
LED 1 põleb, LED 2 vilgub 25–50%
LED 1, LED 2 põlevad, LED 3 vilgub 50–75%
LED 1, LED 2, LED 3 põlevad, LED 4 vilgub	75–100%
Aku LED-näidik Olek
LED 1, LED 2, LED 3, LED 4 põlevad	Täielikult lae-tud

Akulaadija märgutuli Olek
Püsivalt põlev punane tuli Aku laeb
Vilkuv punane tuli Aku on liiga kuum ja laadi-mine algab, kui tempera-tuur on õigel tasemel
Püsivalt põlev roheline tuli Aku on laetud
Vilkuv punane ja roheline tuli	Aku on saanud kahju ja tuleb välja vahetada

Õhufilter

Märkus: Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Vahetage õhufiltrit regulaarselt. Kahjustatud õhufilter tuleb alati välja vahetada.

Öhufiltri puhastamine (Excellent S, Excellent SE, Comet S, Comet SE)

1. Eemaldage õhufiltri kate ja filter.
2. Lööge filtrit vastu mönda tasast pinda, et osakesed selle küljest lahti tuleksid.

ETTEVAATUST: Ärge kasutage öhufiltri puhastamiseks lahustit ega suruõhku.

1. Asetage õhufilter tagasi. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltri hoidikut.
2. Asetage õhufiltri kate tagasi.

Õhufiltri puhastamine (Champion S, Champion XL S)

1. Eemaldage õhufiltri kate ja vahtkummist plastfilter.
2. Puhastage vahtkummist plastfiltrit seebi ja veega.
3. Loputage vahtkummist plastfiltrit puhtas vees.
4. Pigistage vahtkummist plastfiltrist vesi välja ja laske sel kuivada.

ETTEVAATUST: Ärge kasutage suruõhku. Suruõhk võib vahtkummist plastfiltrit kahjustada.

1. Määrige vahtkummist plastfiltrit mootoriõliga.
2. Üleliigse öli eemaldamiseks suruge vahtkummist plastfiltrile puhas riidelapp.
3. Asetage õhufilter tagasi. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltri hoidikut.
4. Asetage õhufiltri kate tagasi.

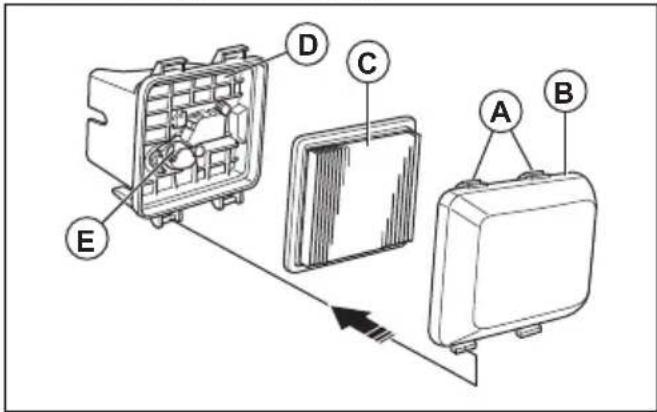

Öhufiltri puhastamine (Excellent SH, Comet SH, Pro 19SH, Pro 21SH Classic)

ETTEVAATUST: Ärge käivitage mootorit, kui öhufilter puudub või on määrdunud.

ETTEVAATUST: Kui öhufilter ei lähe täielikult puhtaks või on kahjustatud, vahetage see välja. Defektne öhufilter kahjustab mootorit.

1. Vajutage lukustussakke (A), eemaldage õhufiltri kate (B) ja eemaldage õhufilter (C).

1. Koputage õhufiltrit vastu kõva pinda või puhuge suruõhku puhta õhu poolelt läbi õhufiltri.

ETTEVAATUST: Ärge kasutage mustuse eemaldamiseks harja, kuna see lükkab mustuse öhufiltrisisse.

1. Puhastage õhufiltri hoidik (D) ja õhufiltri kate niiske riidelapiga.

ETTEVAATUST: Veenduge, et õhukanalisse (E) ei satuks mustust.

1. Paigaldage õhufilter. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltri hoidikut.
2. Paigaldage õhufiltri kate, asetades esmalt oma kohale alumised sakid.

Süüteküünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud.

b) Veenduge, et kütusesegu oleks öige.

c) Veenduge, et öhufilter oleks puhas.

- Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt jaotist Tehnilised andmed lk 108.

• Vajaduse korral vahetage süüteküünal välja.

Kütusesüsteemi kontrollimine

- Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.

- Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.

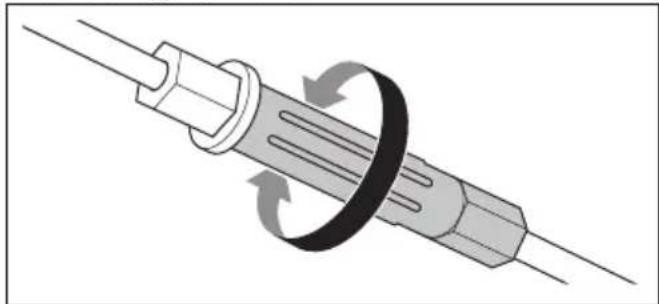

Siduritrossi reguleerimine

Kui vedu on aeglane, tuleb siduritrossi reguleerida.

- Keerake reguleerimiskruvi.

Siduritross on õigesti reguleeritud, kui siduritrossi kronstein on mutriga kohakuti.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud.
  Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.
• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Körvaldage kütus spetsiaalses jäätmejaamas.
• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.
• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu.

Körvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootoriöli ja jahutusvedelik) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.
• Kui toodet enam ei kasutata, toimetage see Klippo edasimüüjale või kõrvaldage see taaskasutuskeskuses.
• Körvaldage aku hooldustöökojas või toimetage see spetsiaalsesse kasutatud akude kogumispunkti.

Tehnilised andmed

	Champion S Champion XL	S
Mootor
Kaubamärk Briggs & Stratton Briggs & Stratton
Silindrimaht, cm3	150 150
Kiirus, p/min 2900 2900
Mootori nimivõimsus, kW 81	2,2 2,2
Süütesüsteem
Süüteküünal BS OHV 992304 BS OHV 992304
Elektroodide vahe, mm 0,7 0,7
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 0,8 0,8
Õlipaagi maht, liitrit 0,5 0,5
Mootoriõli 82	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Mass
Tühjade paakidega, kg 30 33
Müratasemed 83
Helitugevuse tase, dB(A) 90 91
Müravõimsustase, garanteeritud LWA dB(A) 91 92
Müratase 84
Helirõhutase kasutaja kõrva juures, dB(A) 78 78
Vibratsioonitasemed, ahveq 85
Käepide, m/s2	7,4 6,0
Lõikeosa
Lõikekõrgus, mm 30–60 30–60
Lõikamislaius, mm 480 530
Lõikeketas	Multšer, 48 cm	Multšer, 53 cm
Tootenumber – tera
Multšer – 48 cm	5028813-10
Multšer – 53 cm	5028814-10
Ajam
Kiirus, km/h	4,5 4,5

Tehnilised andmed (Excellent S, Excellent SH, Excellent SE)

	Excellent S Excellent	SH Excellent SE
Mootor
Kaubamärk Briggs & Stratton Honda Briggs &	Stratton
Silindrimaht, cm3	163 145 163
Kiirus, p/min 2900 2900 2900
Mootori nimivõimsus, kW86	2,4 2,7 2,6
Süütesüsteem
Süüteküünal BS OHV 992304 NGK BPR5ES	BS OHV 992304
Elektroodide vahe, mm 0,7 0,7-0,8 0,7
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 1.0 0,9 1.0
Õlipaagi maht, liitrit 0,5 0,5 0,5
Mootoriõli87	SAE 30/SAE 10W-30	SAE 10W-30	SAE 30/SAE 10W-30
Kütusekulu 50% koormuse juures, g/kWh	-	455 -
Mass
Tühjade paakidega, kg	31	31	32
Müratasemed88
Helitugevuse tase, dB(A)	93	90	93
Müravõimsustase, garanteeritud LWA dB(A)	94	91	94
Müratase89
Helirõhutase kasutaja kõrva juures, dB(A)	79	77	79
Vibratsioonitasemed, ahveq90
Käepide, m/s2	7,4 4,5 7,4
Lõikeosa
Lõikekõrgus, mm	30–60	30–60	30–60
Lõikamislaius, mm	480 480 480
Lõiketera Multšer, 48 cm Multšer, 48 cm Multšer	48 cm
	Cross cut Cross cut Cross cut
Tootenumber – tera
Multšer – 48 cm 5028813-10
Multšer – 53 cm 5028814-10
Cross cut 5028817-10
Ajam
Kiirus, km/h 4,5 4,5 4,5

Tehnilised andmed (Comet S, Comet SH, Comet SE)

	Comet S	Comet SH Comet SE
Mootor
Kaubamärk Briggs & Stratton Honda Briggs &	Stratton
Silindrimaht, cm3	163 166 163
Kiirus, p/min 2900 2900 2900
Mootori nimivõimsus, kW 91	2,6 3,3 2,6
Süütesüsteem
Süüteküünal	BS OHV 992304	NGK BPR5ES	BS OHV 992304
Elektroodide vahe, mm	0,7 0,7-0,8	0,7
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l	1.0 0,9 1.0
Õlipaagi maht, liitrit	0,5 0,5 0,5
Mootoriöli 92	SAE 30/SAE 10W-30	SAE 10W-30	SAE 30/SAE 10W-30
Kütusekulu 50% koormuse juures, g/kWh	467 462 -
Mass
Tühjade paakidega, kg	32	33	34
Müratasemed 93
Helitugevuse tase, dB(A)	95	91	92
	Comet S Comet SH	Comet SE
Müravõimsustase, garanteeritud L_WA dB(A) 96	94 93
Müratase ^94
Helirõhutase kasutaja kõrva juures, dB(A) 80	78 80
Vibratsioonitasemed, a_hveq^95
Käepide, m/s ^2	6,0 5,3 6,0
Lõikeosa
Lõikekõrgus, mm 30–60 30–60 30–60
Lõikamislaius, mm 530 530 530
Lõikeketas Multšer, 53 cm Multšer, 53 cm Multšer, 53 cm Multšer, 53 cm
	Cross cut Cross cut Cross cut
Tootenumber – tera
Multšer – 48 cm 5028813-10
Multšer – 53 cm 5028814-10
Cross cut 5028817-10
Ajam
Kiirus, km/h 4,5 4,5 4,5

Tehnilised andmed (Pro 19SH, Pro 21SH Classic)

	Pro 19SH	Pro 21SH Classic
Mootor
Kaubamärk	Honda	Honda
Silindrimaht, cm3	166	166
Kiirus, p/min	2900	2900
Mootori nimivõimsus, kW 96	3,3	3,3
Süütesüsteem
Süüteküünal	NGK BPR5ES	NGK BPR5ES
Elektroodide vahe, mm	0,7–0,8	0,7–0,8
Kütuse-/määrimissüsteem
	Pro 19SH Pro 21SH Classic
Bensiinipaagi maht, l 0,9 0,9
Õlipaagi maht, liitrit 0,5 0,5
Mootoriõli 97	SAE 10W-30 SAE 10W-30
Kütusekulu 50% koormuse juures, g/kWh 455 455
Mass
Tühjade paakidega, kg 34 35,5
Müratasemed 98
Helitugevuse tase, dB(A) 90 91
Müravõimsustase, garanteeritud LWA dB(A) 91 94
Müratase 99
Helirõhutase kasutaja kõrva juures, dB(A) 78 78
Vibratsioonitasemed, ahveq 100
Käepide, m/s2	2,3 4,0
Lõikeosa
Lõikekõrgus, mm 30–60 30–60
Lõikamislaius, mm 480 530
Lõikeketas Multšer, 48 cm Multšer, 53 cm
Tootenumber – tera
Multšer – 48 cm	5028813-10
Multšer – 53 cm	5028814-10
Ajam
Kiirus, km/h	4,5 4,5

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab, et muruniidukid Klippo Champion S, Champion XL S, Excellent S, Excellent SH, Excellent SE, Comet S, Comet SH, Comet SE, Pro 19SH, Pro 21SH Classic alates seerianumbrist 2018xxxxxxxx vastavad järgmiste NÕUKOGU DIREKTIIVIDE nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;
- 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;
• 2000/14/EÜ (8. mai 2000), müradirektiiv.

Mürataseme kohta leiate teavet tehniliste andmete osast.

Rakendatud on järgmisi standardeid:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN 55012

Kui pole märgitud teisiti, möeldakse ülalpool loetletud standardite all nende köige viimaseid avaldatud versioone.

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on esitanud vastavushindamisega seonduvad aruanded, nagu on nõutud NõUKOGU 8. mai 2000. aasta MÜRADIREKTIIVI 2000/14/EÜ VI lisas.

Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)

TURINYS

[vadas.... 115

Sauga.... 118
