KASUTUSJUHEND LC 351V HUSQVARNA

EE Käsitsemisõpetus 212-226

ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Vaata, et tööpiirkonnas poleks võõraid isikuid.

Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküunlalt.

Väljaviskuvate ning tagasipõrkavate asjade oht.

Ettevaatust – liikuvad terad. Hoidke jalgu ja käsi.

Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal.

Seade vastab EL kehtivatele direktiividele.

Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil.

Ärge kasutage seadet siseruumis või kohas, kus pole õhutust. Heitgaasis on vingugaasi, mis on värvitu ja lõhnatu eluohtlikult mürgine gaas.

Plahvatusoht

Ära lisa kütust, kui mootor pole välja lülitatud.

Kuum pind.

Sidur

Edasiveohoob - rakendamata

Edasiveohoob - rakendatud

Lükatav

Mootor

Mootoripiduri hoob - rakendamata

Mootoripiduri hoob - rakendatud

Hoiatustasemete selgitus

Hoiatused jagunevad kolmele tasemele.

ETTEVAATUST!

ETTEVAATUST! Näitab ohtlikku kehavigastust või kasutaja surma põhjustavat või lähedalolevaid objekte kahjustavat ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHTIS!

TÄHTIS! Näitab vigastuste ohtu kasutajale või ohtu lähedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHELEPANU!

TÄHELEPANU! Näitab lähedalolevate objektide või seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

Sisukord Lugupeetud tarbija!

SÜMBOLITE TÄHENDUS

Sumbolite tähendus 212

Hoiatustasemete selgitus 212

ESITLUS

Sisukord 213

Lugupeetud tarbija! 213

ESITLUS

Mis on mis muruniidukil? 214

SEADME OHUTUSVARUSTUS

Üldised näpunäited 215

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited 216

Käepide 216

Niitmiskõrgus 216

Koguja 217

Üldised näpunäited 218

Küttesegu 218

Tankimine 218

Transport ja hoiustamine 218

AKU KÄSITSEMINE

Aku 219

Transport ja hoiustamine 219

Aku, akulaadija ja masina kõrvaldamine 219

KÄITAMINE

Isiklik ohutusvarustus 220

Üldised ohutuseeskirjad 220

Põhiline lõikamistehnika 221

Transport ja hoiustamine 221

Käivitamine ja seiskamine 222

HOOLDUS

Üldised näpunäited 223

Hooldusskeem 223

Üldkontroll 223

Süüteküunlad 225

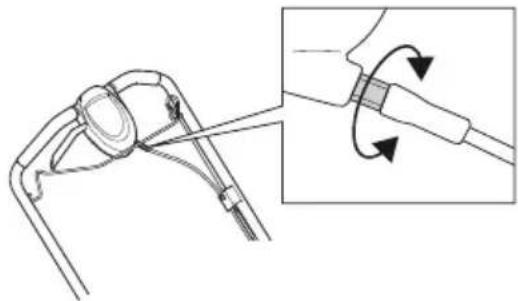

Sidurikaabli seadistamine 225

Öhufilter 225

Õlivahetus 225

Kütusesüsteem 225

TEHNILISED ANDMED

Tehnilised andmed 226

Önnitleme teid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aastast 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tahtpüsside valmistamiseks. Asukoht Huskvarna jõe ääres oli üsnagi loogiline, sest see võimaldas tootmiseks kasutada vee jõudu. Husqvarna tehase enam kui 300-aastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitidest kuni moodsate köögiseadmete, ömblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli välja Husqvarna esimene mootori jõul töötav muruniiduk, kolme aasta möödudes - aastal 1959 - järgnes sellele mootorsaag. Samas valdkonnas töötab Husqvarna ka täna.

Täna on Husqvarna maailma juhtivaid aiandus- ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised näitajad. Meie äriidee on toota, arendada ja turustada mootori jõul töötavaid seadmeid aianduse, metsanduse ja ehituse ning tööstuse jaoks. Husqvarna eesmärk on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasõbralikkuse, turvalisuse, keskkonnasõbralikkuse ja tõhususe.

Me olerne veendunud, et te hindade kõrgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda.

Me loodame, et jäite oma ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend.

Täname, et te valisite endale kasutamiseks Husqvarna toote! Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas.

ESITLUS

LC 146SPE LC 146S LC 146SP LC 351V 18 2 2 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20

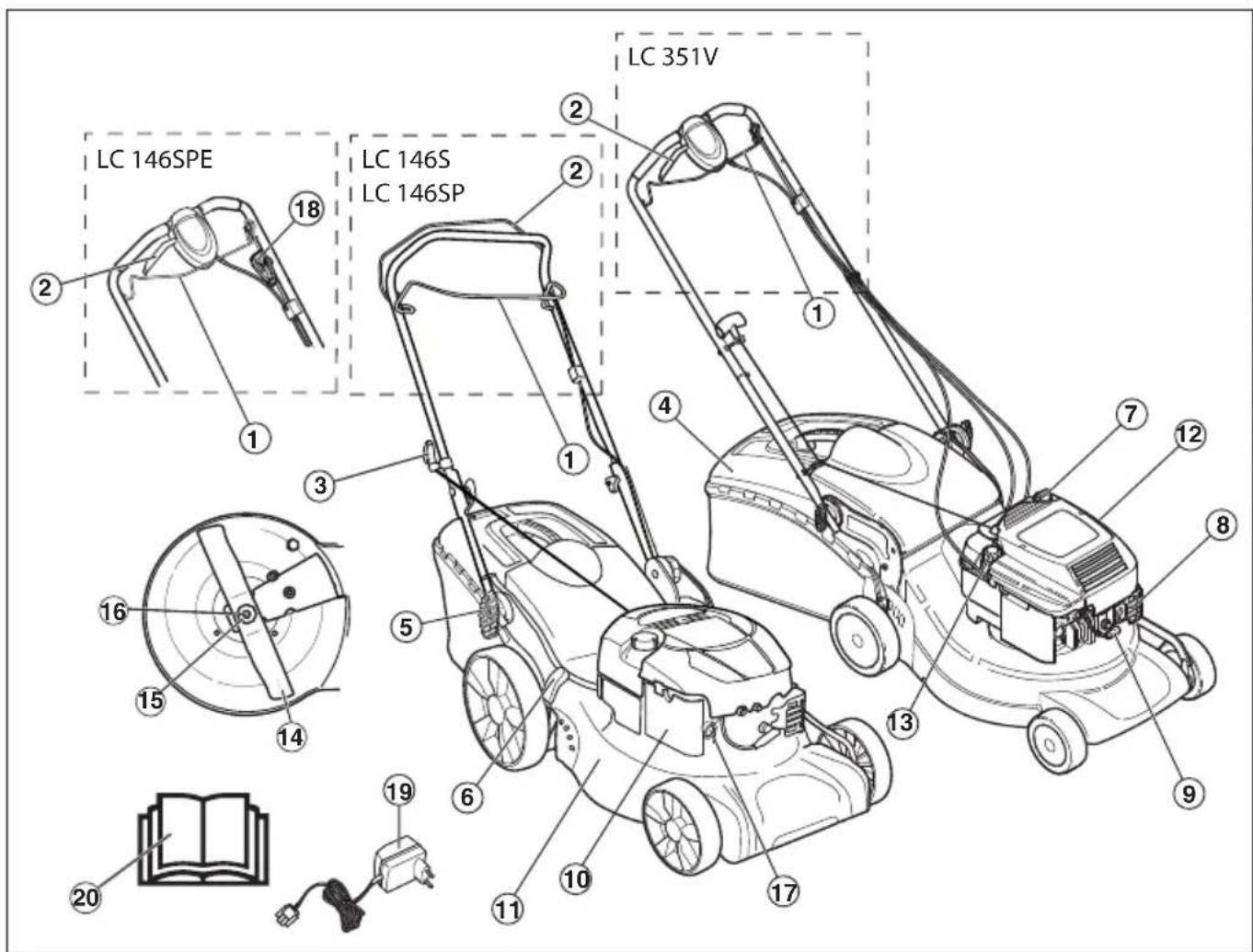

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasiveohoob
3 Käiviti käepide
4 Koguja
5 Käepide, käepideme körguse reguleerimine
6 Niitmiskõrguse regulaator
7 Õlivarras/õlipaak
8 Summuti
9 Süüteküünlad
10 Öhufilter

11 Lõiketerakate
12 Veeliitmik
13 Kütuse lisamine
14 Tera
15 Vedruseib
16 Lõiketera polt
17 Etteandpumba kummipõis (LC 146SP)
18 süütevõti (LC 146SPE)
19 Akulaadija (LC 146SPE)
20 Käsitsemisõpetus

SEADME OHUTUSVARUSTUS

Üldised näpunäited

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu töö.

ETTEVAATUST! Ära kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustöökojas parandada.

Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehtanud. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Lõiketerakate

- Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks.

Lõikurikatte kontrollimine

- Kontrolli, et lõiketerakate on terve ja ilma nähtavate defektideta, näiteks materjalipragudeta.

Mootoripiduri hoob

- Mootoripidur on ette nähtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

Laske täisgaasil töötada ning seejärel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul.

ETTEVAATUST! Ärge kunagi kasutage ilma summutita või viga saanud summutiga seadet. Vigane summuti võib suurendada mürataset ja tuleohtu. Hoidke tulekustutusvahendid käepärast.

Summuti läheb seadme töötamisel väga kuumaks ja on kuum ka pärast seadme välja lülitamist. See kehtib ka tühikäigul töötamise kohta. Olge töötamisel hoolikas ja ettevaatlik, eriti siis, kui töötate tuleohtlike gaaside ja muude materjalide lähedal.

- Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootori heitgaasid operaatorist eemale.

Summuti kontroll

- Kontrollige korrapäraselt, kas summuti on terve ja kas see on korralikult kinni.

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited

TÄHTIS! Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Käepide

Koostamine

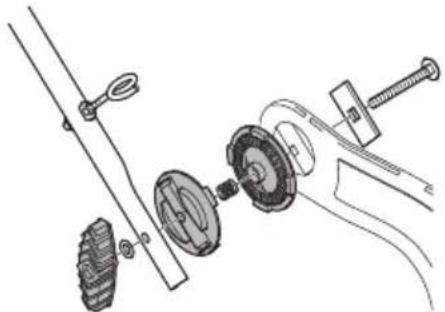

Ülapide

Pange käepideme torukonstruktsioon täpselt käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni.

Kinnitage kaablid rihmade abil käepiderne külge. Vältige kaablite kinnitamisel nende liigset pingutamist.

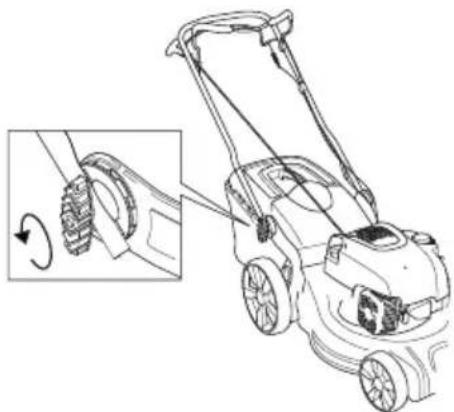

- Keerake alumised hoovad lahti.

- Seadistage kõrgus sobivaks. Keerake hoovad korralikult kinni.

Niitmiskõrgus

MÄRKUS! Ära seadista niitmiskõrgust liiga madalaks, kuna ebatasasuste korral võivad lõiketerad käia küngaste vastu.

Kõrgema lõikekõrguse valimiseks liigutage hooba taha, madalama valimiseks ette.

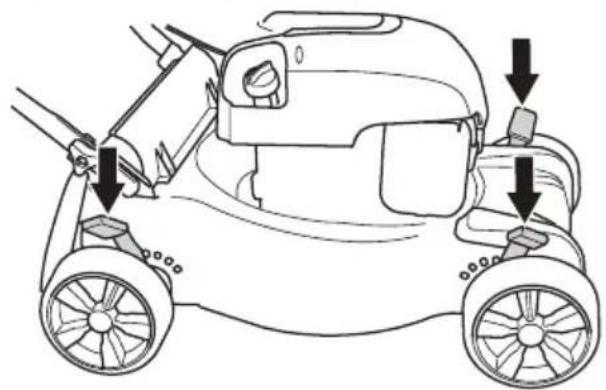

Mudelil LC 146SP on 3 juhtseadist. Seadistage köigile kolmele kontrollpunktile sama körgus.

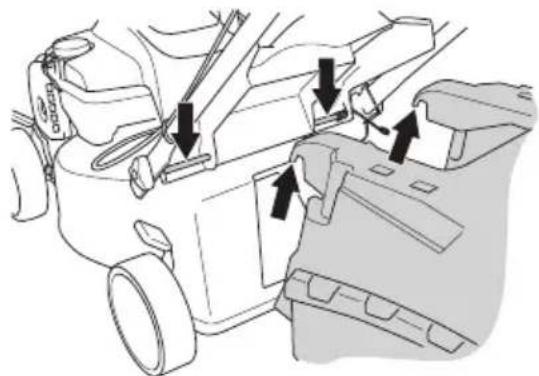

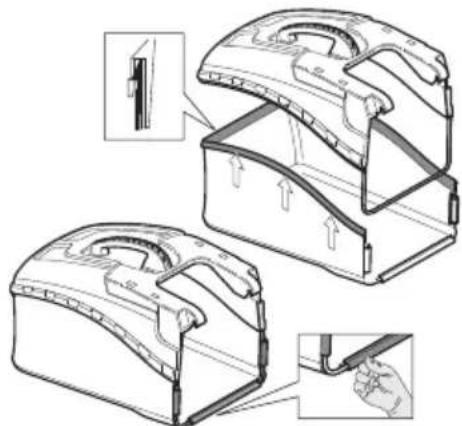

- Pange püüdur kokku ja kinnitage raam, kasutades kiirklambreid.

- Kinnitage konksud raami ülemise serva külge.

- Kinnitage kogumiskoti põhi väljalaskeava külge.

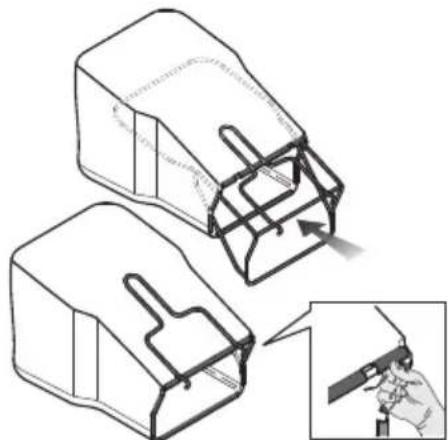

LC 146S

Seadmega LC 146S on kaasas riidest koguja.

• Asetage raam riidest kogujasse.
• Raamil asuv koguja käepide tuleb asetada kogumiskoti peale.
  • Kinnitage raam kiirkinnitusklambritega.
• Kinnitage konksud raami ülemise serva külge. Kinnitage kogumiskoti põhi väljalaskeava külge.

- Tõstke väljalaske kaitse üles, et multšikork paigaldada/eemaldada.

Kinnitage vedru konksuga raami külge.

- Ölipaak on tarnimisel tühi. Öli tuleb lisada aeglaselt. Vaadake juhiseid osast Hooldus. Mootoriöli vahetatakse esimest korda pärast 5 töötundi.

Üldised näpunäited

ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või vingugaasimürgistuse.

Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi õhustatavas kohas.

Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Ärge suitsetage kütuse lähedal ega pange sinna kuumi esemeid.

Küttesegu

MÄRKUS! Seadmele on paigaldatud neljataktimootor. Jälgige, et mootoris oleks alati piisavalt öli.

Bensiin

• Kasuta kvaliteetset plii- või pliivaba bensiini.
• Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See vöib mootorit kahjustada ja pöhjustada tõsiseid mootoririkkeid.
• Kui on saadaval keskkonnasäästlikku, nn. alkülaatkütust, tuleb seda kasutada.

Mootoriõli.

MÄRKUS! Kontrolli enne muruniiduki käivitamist ölitaset. Liiga madal ölitase võib põhjustada tõsiseid mootorikahjustusi. Vaadake juhiseid peatükist „Hooldus“.

- Mootoriöli vahetatakse esimest korda pärast 5 töötundi. Tehniliste andmete peatükist leiate juhised sobiva öli valimiseks. Ärge kasutage kahetaktimootori öli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.

Bensiini mahaloksumise vältimiseks kasutage kütuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.

Pühkige kütusepaagi korgi ümbrus puhtaks.

Pärast kütuse lisamist pinguta korki hoolikalt. Hooletus võib põhjustada tulekahju.

Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast.

Ära käivita seadet:

• Kui kütus või mootoriõli on tilkunud masinale, kuivata köik pritsmed ja lase bensiinijääkidel aurustuda.
• Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga.
• Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.

- Lase kütuse– ja ölipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiiinijaamast abi sobiva paiga leidmisel vana kütuse ja öli jaoks.

Aku (LC 146SPE)

Üldised näpunäited

ETTEVAATUST! Elektrilöögi ja lühise oht. Kasutage heakskiidetud ja töökorras pistikupesi. Veenduge, et kaabel on kahjustamata. Vahetage kaabel välja, kui see on mis tahes viisil kahjustunud.

Aku tuleb enne esimest kasutamist laadida. Kontrollige regulaarselt, kas akulaadija ja aku on terved.

Môtle selle peale:

• Laadige akut kasutades kaasasolevat laadijat.
- Laadija tuleb ühendada maandatud pistikupessa.
- Ühendage akulaadija ja laadige akut maksimaalselt 24 tundi.
- Ärge laadige akut otsese päikesevalguse käes.
- Ärge laadige, kui temperatuur on alla +5 °C.
- Masinat tuleb laadida kuivas ja hea ventilatsiooniga kohas, mis on kaitstud vee, niiskuse, öli ja määrde eest.
- Ärge laadige masinat tuleohtlike ainete või gaaside läheduses.

Aku laadimine

• Ühendage akulaadija tüübisildil näidatud pinge ja sagedusega võrku.
• Ühendage pistik pistikupessa.
  • Avage elektristarteri kate

- Ühendage akulaadija ja laadige akut maksimaalselt 24 tundi.

- Eemaldage pistik vooluvõrgust. Ärge tömmake pistiku eemaldamiseks pistikupesast kunagi kaablist.

Transport ja hoiustamine

• Ärilisel transportimisel, nt kui seda teevad kolmandad osapooled või ekspediitorid, tuleb järgida pakendamise ja märgistamise erinõudeid.
• Transporditava eseme ettevalmistamisel tuleb konsulteerida ohtlike materjalide asjatundjaga. Lisaks järgige ka riiklikke eeskirju, mis võivad olla üksikasjalikumad.
• Kleepige või katke lahtised kontaktalad kinni ja pakkige aku nii, et see püsib pakendis liikumatuna.
• Kinnitage seade transportimise ajaks.
• Hoiule panemise ja transpordi ajaks tuleb aku alati eemaldada.
• Hoidke akut ja akulaadijat kuivas, niiskusvabas ja mittekülmuvas ruumis.
• Ärge hoidke akut kohtades, kus vöib tekkida staatiline elekter. Ärge hoidke akut kunagi metallkarbis.
• Hoidke akut ja akulaadijat kohas, mille temperatuur jääb vahemikku 5 °C ja 45 °C; ärge hoidke akut ega laadijat kunagi otsese päikesevalguse käes.
• Hoidke akulaadijat üksnes suletud ja kuivas kohas. Hoidke seadet suletud ruumis, lastele ning kõrvalistele isikutele kättesaamatus kohas.
• Enne pikemaajalist hoiustamist tuleb seade korralikult puhastada ja hooldada.

Aku, akulaadija ja masina kõrvaldamine

Tootel või selle pakendil olevad sümbolid näitavad, et seda toodet ei tohi käidelda olmejäätmena. Toode tuleb elektri- ja elektroonikajäätmete ümbertöötlemiseks viia vastavasse jäätmekäitluspunkti.

Selle toote õige kõrvaldamisega aitate kaasa kahjulike keskkonnamõjude ja võimalike inimestele tekkivate kahjude vältimisele. Lisateavet selle toote ümbertöötlemise kohta saate oma omavalitsusest, jäätmekäitlusfirmast või kauplusest, kust toote ostsite.

Isiklik ohutusvarustus

Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista önnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

Kasuta alati:

• Kui müratase ületab 85 dB piiri, kasutage kõrvaklappe.
  • Vastupidavad, mittelibisevad jalatsid.
• Tugevad pikad püksid. Ära kanna lühikesi pükse või sandaale ega ole paljajalu.
• Vajadusel tuleb kasutada kindaid, näiteks lõikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Üldised ohutuseeskirjad

Selles osas kirjeldatakse põhilisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.
• Ärge unustage, et seadme operaator vastutab seadmest tingitud ohtude ning önnetuste ning varaliste kahjude eest.
• Seade tuleb puhas hoida. Sildid ja kleebised peavad olema täielikult loetavad.

Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja lähtuge tervest mõistusest. Kui satute ebaturvalisena tunduvasse olukorda, lõpetage töö ning otsige asjatundlikku abi. Pöörduge edasimüüja, hoolduskeskuse või kogenud kasutaja poole. Ärge üritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Tösiste vöi surmaga löppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

Ärge lubage seadet kasutada või hooldada väljaõppeta inimesi või lapsi.

Ohutuse tagamiseks tuleks füüsilise või vaimse puudega või terviserikkega inimestel seadet kasutada vaid järelevalve all.

Ära luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisõpetuse sisust aru saanud.

Ärge töötage seadmega, kui te olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist.

ETTEVAATUST! Kooskõlastuseta muudatused ja mitteoriginaalosad võivad põhjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata.

Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehitanud.

Ära kasuta vigastatud seadet. Kontrolli ja hoolda seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist.

Kasuta alati originaalosi.

KÄITAMINE

Tööplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid võivad õhku paiskuda ning tabada inimesi või esemeid. Hoidke kõrvalised isikud ja loomad ohutus kauguses.
• Ärge kunagi kasutage seadet halva ilmaga, eriti udu, vihma, niiskete või märgade töötingimuste, tugeva tuule, liigse külma ning pikseohu korral jms oludes. Külma ilmaga töötamine on väga väsitav ja sellega kaasneb muid ohte, nagu libe maapind.
• Kontrollige ümbrust ja veenduge, et miski ei saa häirida teie kontrolli seadme üle.
• Ettevaatust juurte, kivide, okste, aukude, kraavide jms. Körges rohus võib takistusi mitte märgata.
• Nõlvade niitmine võib olla ohtlik. Ära kasuta muruniidukit väga järskudel nõlvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
• Kallakul peab käik kulgema nõlvakaldega risti. Mööda nõlva üles ja alla käia on palju raskem.
• Ettevaatust nurkade ja vaatevälja varjavate objektide läheduses.

Tööohutus

- Muruniiduk on ette nähtud üksnes muru niitmiseks. Seadme mitteotstarbekohane kasutamine on keelatud.

- Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

- Ära kunagi käivita muruniidukit enne, kui lõiketera ja kõik katted on korrektselt paigaldatud. Vastasel korral võib lõiketera lahti tulla ning põhjustada vigastusi.

- Väldi lõiketera lõöke vastu võõrkehi nagu kivid, puujuured või muu sarnane. Selle tagajärjel võib lõiketera nüriks muutuda ning mootorivõll kõverduda. Kõver telg toob kaasa tasakaalu kadumise ja tugeva vibratsiooni, millega kaasneb lõiketera eemaldumise oht.

- Pidurihoob ei tohi masina töö ajal olla püsivalt kinnitatud käepideme külge.

- Aseta muruniiduk stabiilsele tasasele aluspinnale ja käivita see. Jälgä, et lõiketera ei satuks kontakti maapinna või muude esemetega.

- Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke käed ja jalad liikuvatest teradest eemal.

- Ärge kallutage töötava mootoriga seadet.

- Masinat töö ajal enda suunas tömmates tuleb olla äärmiselt tähelepanelik.

- Ära kunagi tõsta või kanna muruniidukit, kui selle mootor on käivitatud. Kui pead muruniidukit tõstma, seiska köigepealt mootor ning eemalda süütekaabel süüteküunlalt.

- Ärge niitke muru tagurpidi liikudes.

- Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

• Ära kunagi jookse töötava masinaga. Muruniidukiga tuleb alati töötada käies.
• Enne niitmiskõrguse muutmist seiska mootor. Ärge seadistage, kui mootor töötab.
• Mitte kunagi ärge jätke töötava mootoriga seadet järelevalveta. Lülitage mootor välja. Veenduge, et lõikeosa on lõpetanud pöörlemise.
• Kui puutute seadmega vastu mingit kõrvalist eset või kui vibratsioon lakkab, katkestage kohe töö ja lülitage seade välja. Võtke süütejuhe süüteküünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Põhiline lõikamistehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nüri tera lõikab ebaühtlaselt ning rohuliblede lõikepind tömbub kollaseks.
• Ära kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida köigepealt suure niitmiskörgusega. Seejärel kontrolli tulemust ja laneta körgus sobiva tasemeni. Kui muru on eriti körge, söida aeglaselt ja niida kaks korda.
• Niitke iga kord erinevas suunas, et vältida triipude tekkimist murule.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et vältida vedamise käigus võimalikke kahjustusi ja õnnetusi.
• Hoidke seadet suletud ruumis, lastele ning kõrvalistele isikutele kättesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja külma eest kaitstud kohas.
• Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsemine“.

Käivitamine ja seiskamine

Enne käivitamist

ETTEVAATUST! Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et tööpiirkonnas poleks vööraid isikuid.
- Hooldage iga päev. Vaadake juhiseid peatükist „Hooldus“.
- Jäligi, kas süütekaabel on korralikult süüteküünlal.

Käivitamine

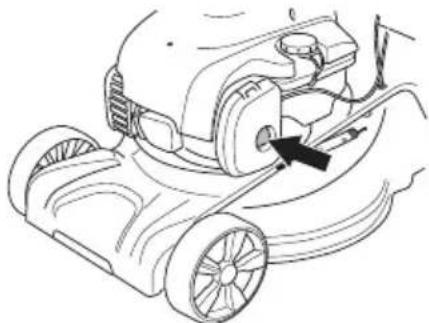

Käsitsi käivitamine (LC 146S, LC 146SP, LC 351V)

Mudelil LC 146SP on käsi-õhuklapp (eeltäitepumba kummipõis). Enne muruniiduki esmakordset käivitamist vajutage viis korda kütusepumpa. Järgmistel kordadel, kui masinat külma mootoriga käivitate, vajutage kütusepumpa kolm korda.

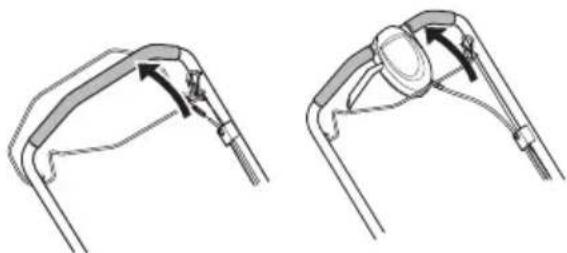

- Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

• Seiske seadme taga.
• Võtke käivitikäepidemest kinni, tömmake käivitusnöör parema käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad). Tõmmake hooga, nii et mootor käivitub. Käivitusnööri ei tohi kerida käe ümber.

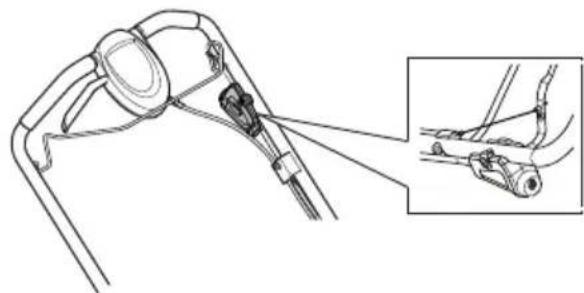

Elektriline käivitamine (LC 146SPE)

LC 146SPE on varustatud elektrilise käivitusega. Vajutage ja hoidke elektroonilist käivitit all, kuni mootor käivitub. Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

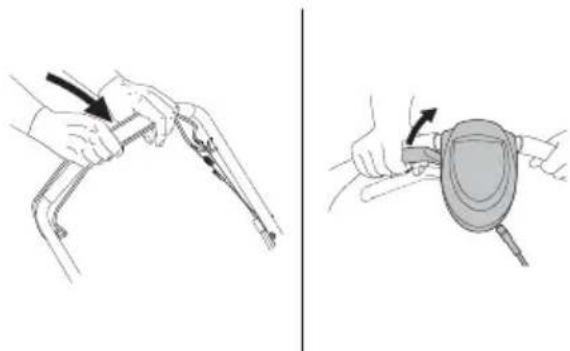

- Ajami käivitamiseks vajutage edasiveohooba käepideme poole.

- Enne masina enda poole tömbamist vabastage ajam ja lükake masinat umbes 10 cm edasisuunas.

Seiskamine

• Mootor seiskub, vabastades mootoripiduri hoova.

ETTEVAATUST! Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda töökotta.

Kontrolli ja/või hooldust tuleb teha välja lülitatud mootoriga. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

TÄHELEPANU! Masina kallutamisel jälgige, et öhufilter jääks köige körgemale.

- Kasuta alati originaalosi.

Hooldusskeem

Hooldusskeemil on näha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustöid tuleb teha. Vaheajad on arvutatud eeldusel, et seadet kasutatakse iga päev, ning need võivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll Süüteküurlad Öhufilter
Välispidine puhastus $ummuti* Kütusesüsteem
Öli tase.
Lõikeseade
Lõiketerakate*
Sidurikaabli seadistamine
Mootoripiduri hoob*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus“.

Üldkontroll

- Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Ära kasuta masina puhastamiseks survepesu.
• Ära kunagi pritsi vett otse mootorile.
• Puhasta käiviti öhuimemisava. Kontrolli käivitit ja selle nööri.
• Lõiketerakatte alt puhastamisel keera masina süüteküinal ülespoole. Tühjendage bensiinipaak.

Õli tase

Õlitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli õlitaset mõõtevardaga õlipaagi korgi küljes.

• Eemaldage õlipaagi kork ning pühkige õlivarras puhtaks.
• Pange õlivarras uuesti paaki.
• Kui ôlitase on madal, lisa mootoriöli kuni ôlivarda ülemise tasemeni.

HOOLDUS

Lõikeseade

• Kontrolli lõikeosa seisukorda, et seal poleks vigastusi või pragusid. Vigastatud või pragudega lõikeosad tuleb välja vahetada.
• Jälgi, et Sul oleks alati hästi teritatud ja õigesti tasakaalustatud lõiketera.

TÄHELEPANU! Pärast teritamist tuleb lõiketerasid tasakaalustada. Terade tasakaalustamist, vahetamist või teritamist tuleb teha töökojas.

Kui niiduk sõidab takistuse otsa ja lõiketerad lähevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lõiketerad on väga teravad ning lõikekahjustused võivad tekkida väga kergesti.

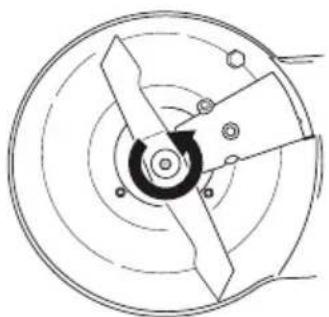

Lahti võtmine

- Keera lahti polt, mis hoiab lõiketera.

- Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas lõiketera polt on terve ja mootorivõll ei ole kõver.

Koostamine

- Tera tuleb paigaldada nii, et nurga all olevad otsad on suunatud üles katte poole.

- Jälgj, et lõiketera on teljel õigesti keskel.

• Keerake tera käega, veendumaks, et see pöörleb vabalt.
  • Proovikäivitage seade.

TÄHTIS!

Olge alati ettevaatlik ja lähtuge tervest möistusest. Vältige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi läbilugemist tunnete veel ebakindlust, küsige enne jätkamist nõu asjatundjalt. Võtke ühendust volitatud töökojaga.

Kasutage alati ainult originaalvaruosi. Lisateabe saamiseks vaadake jaotist "Tehnilised andmed".

HOOLDUS

Süüteküünlad

MÄRKUS! Kasuta alati soovitatud süütekünla tüüpi! Vale süüteküunal võib vigastada kolbi või silindrit.

- Kui seadme võimsus on väike, käivitada on raske või seade töötab tühikäigul ebaühtlaselt, kontrollige alati kõigepealt, kas süüteküünal on korras, enne muude abinõude rakendamist.

- Kui süüteküunal on must, puhastage see ning kontrollige, et elektroodide vahe oleks 0,5 mm. Vajaduse korral vahetage välja.

Sidurikaabli seadistamine

- Täppisreguleerige trossi reguleerkruvi kasutades.

- Kui siduritrossi täppisreguleerimisest ei piisa, teostage jämereguleerimine.

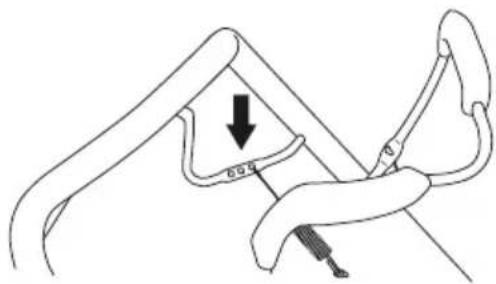

- Siduritrossi jämereguleerimiseks kinnitage seda sidurilati erinevate klambrite külge. Seejärel teostage trossi täppisreguleerimine.

• Eemalda õhufiltri kaitse ja demonterei õhufilter.
• Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada.
• Jälgi paigaldamisel, et öhufilter on tihedalt vastu filtrihoidikut.

Puhastage paberfilter.

- Puhastage filter, koputades seda tasase pinna vastu. Ärge kunagi kasutage filtri puhastamiseks bensiiiniga lahustit, nt petrooleumi, ega suruõhku.

Puhastage vahtkummist filter.

- Võtke vahtkummifilter ära. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Kõrge survega suruõhk võib vahtkummit kahjustada. Pärast puhastamist tuleb filter mootoriõliga sisse õlitada. Pühkige liigne õli ära, surudes puhast riidelappi filtri vastu.

Õlivahetus

• Tühjenda kütusepaak.
- Keera lahti ölipaagi kork.
- Aseta kohale sobiv nõu õli kogumiseks.
- Lase öli välja, kallutades mootorit nii, et öli voolab täitetoru kaudu välja. Masina kallutamisel jälgige, et öhufilter jääks köige körgemale. Küsi lähimast bensiinijaamast, kuhu saad ära anda kütuse ja mootoriöli jäägid.
- Täitke hea kvaliteediga uue mootoriõliga. Vaadake juhiseid peatükist "Tehnilised näitajad".

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kütusevoolikut. Vajadusel vahetage.

TEHNILISED ANDMED

Tehnilised andmed

	LC 146S LC 146	SP LC 146	SPE LC 351V
Mootor
Mootori tootja Briggs & Stratton Briggs & Stratton	on Briggs & Stratton	Briggs & Stratton
Silindri maht, cm ^3	140 190 190 161
Kiirus, rpm 2900 2900 2900 2900
Mootori nimivõimsus, kW (vt märkus 1) 2,1 2,5	2,6 2,6
Süütesüsteem
Süüteküunlad NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK - BPR6ES
Elektroodide vahe, mm 0,5 0,5 0,5 0,5
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 0,8 0,9 0,9 1,0
*Mootoriõli	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Kaal
Seade tühjade paakidega, kg 31,5 30,0 35,4 41	7
Müraemissioon (vt. märkust 2)
Müra võimsustase, dBA	94	95	95	96
Müra võimsustase, garanteeritud LWA dBA	95	95	95	98
Müratase (vt. märkust 3)
Mürarõhutase kasutaja kõrva juures, dB (A)	80	80	80	82
Vibratsioonitase, ahveq (vt. märkust 4)
Käepide, m/s ^2	5,0 5,0 5,0 5,0
Lõikesüsteem
Niitmiskõrgus, mm	30-90	30-90	30-90	28-75
Töölaius, cm	46	46	46	51
Tera	Combi	Combi	Combi	Combi
Tootenumber	5811889-10	5811889-10	5811889-10	5041133-10
Kogurniskoti maht, liitrit	55	50	50	60

1. märkus: Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), möõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik efektiivvõimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.
2. märkus: Ümbritsevasse keskkonda leviva müra võimsus (LWA), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ.
3. märkus: Helirõhutase standardi ISO 5395 järgi. Helirõhutaseme kohta toodud andmete statistiline dispersion (standardhälve) on 1,0 dB (A).
4. märkus: Vibratsioonitase standardi ISO 5395 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersion (standardhälve) on 0.2 m/s².
   *Kasutage kvaliteedi SF, SG, SH, SJ või kõrgema kvaliteedi mootoriõli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale väliskeskkonna temperatuurile sobivaim viskoossus.

SUTARTINIAI ŽENKLAI

Sutartiniai ženklai
