ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Pas på udslyngede genstande og rikochettering.

Pas på den roterende kniv. Pas på hænder og fødder.

Advarsel: Roterende dele. Hold hænder og fødder på sikker afstand.

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Brug aldrig maskinen indendørs eller i lokaler uden ventilation.

Udstødningsgasserne indeholder kulilte, som er en lugtfri, giftig og livsfarlig gas.

Eksplosionsfare

Tank aldrig med motoren i gang.

Meget varm overflade.

Kobling

Advarslerne er inddelt i tre niveauer.

ADVARSEL!

ADVARSEL! Bruges, hvis operatøren udsætter sig for risiko for alvorlig personskade eller dødsfald, og der er stor risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen.

VIGTIGT!

VIGTIGT! Bruges, hvis operatøren udsætter sig for risiko for personskade, eller der er risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen.

BEMÆRK!

BEMÆRK! Bruges, hvis der er risiko for skader på materialer eller maskinen ved tilsidesættelse af instruktionerne i manualen.

PRASENTATION

Indhold Til vore kunder!

SYMBOLFORKLARING

Symbolforklaring 17

Forklaring til advarselsniveauer 17

PRAÉSENTATION

Indhold 18

Til vore kunder! 18

PRAÉSENTATION

Hvad er hvad på plæneklipperen? 19

MASKINENS SIKKERHEDSUDSTYR

Generelt 20

SAMLING OG JUSTERINGER

Generelt 21

Händtag 21

Klippehøjde 21

Opsamler 22

BioClip(r)-indsats 22

Päfyldning af olie 22

BRÆNDSTOFHÅNDTERING

Generelt 23

Drivmiddel 23

Tankning 23

Bortskaffelse af batteriet, batteriladeren og maskinen 24

BETJENING

Personligt beskyttelsesudstyr 25

Generelle sikkerhedsinstruktioner 25

Grundlæggende arbejdsteknik 26

Vedligeholdelsesskema 28

Generelt eftersyn 28

Tændrør 30

Indstilling af koblingswire 30

Luftfilter 30

Olieskift 30

Brændstofsystem 30

TEKNISKE DATA

Tekniske data 31

Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her – lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad gælder ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder.

Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted.

Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordi du har valgt at bruge et produkt fra Husqvarna! Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

PRAÉSENTATION

LC 351V LC 146SPE LC 146S LC 146SP 18 2 2 2 1 4 7 12 3 5 16 15 14 6 13 9 17 10 11 19 20

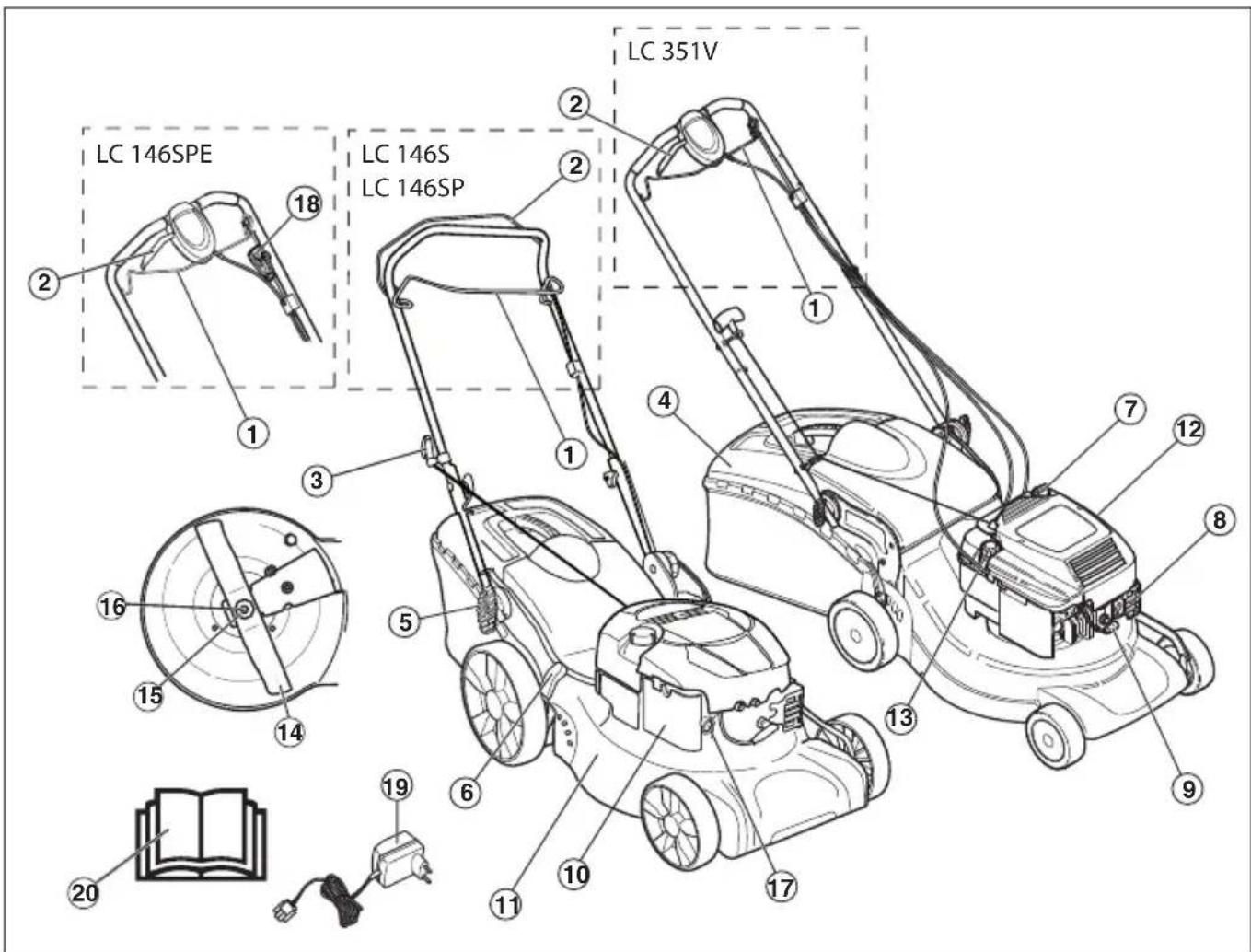

Hvad er hvad på plæneklipperen?

1 Motorbremsebøjle
2 Fremdriftsstang
3 Starthåndtag
4 Opsamler
5 Styr, styrets højde
6 Klippehøjdeindstilling
7 Oliepind/oliepåfyldning
8 Lyddæmper
9 Tændrør
10 Luftfilter

11 Klippeskjold
12 Vandtilslutning
13 Påfyldning af brændstof
14 Kniv
15 Fjederskive
16 Knivbolt
17 Spædemembran (LC 146SP)
18 Tændingsnøgle (LC 146SPE)
19 Batteriladere (LC 146SPE)
20 Brugsanvisning

MASKINENS SIKKERHEDSUDSTYR

Generelt

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Klippeskjold

Kontrol af klippeskjold

Kontrol af motorbremsehändtaget

Giv fuld gas, og slip derefter bremsebøjlen. Motorbremsen skal altid være justeret, så motoren standser inden for 3 sekunder.

ADVARSEL! Brug aldrig en maskine uden lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper kan forøge lydniveauet og brandrisikoen markant. Hav altid brandslukningsudstyr inden for rækkevidde.

Lyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

- Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren.

Kontrol af lyddæmper

- Kontrollér jævnligt, at lyddæmperen er hel, og at den sidder godt fast.

SAMLING OG JUSTERINGER

Generelt

VIGTIGT! Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Håndtag

Montering

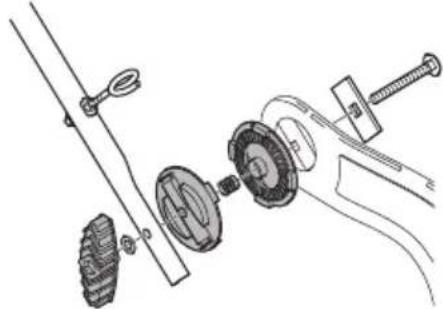

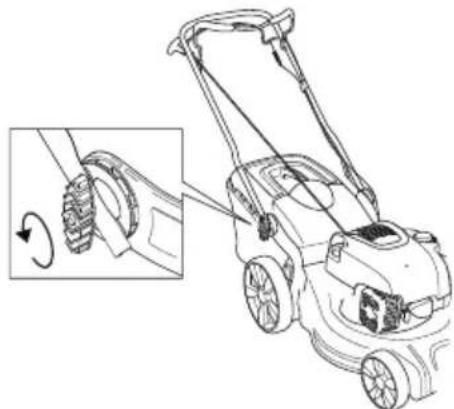

Tophåndtag

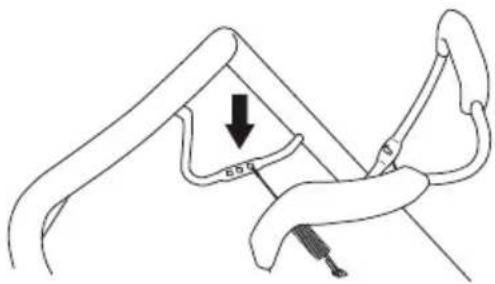

Placer styregrebets rørkonstruktion modsat styrets nederste del. Tilspænd skruehåndtagene korrekt.

Brug de medfølgende stropper til at fastgøre kablerne på håndtaget. Undlad at strække kablerne for meget i forbindelse med montering.

• Løsn de nederste skruehåndtag.

- Juster højden. Tilspænd skruehåndtagene korrekt.

Klippehøjde

BEMÆRK! Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder.

Flyt håndtaget bagud for at opnå større klippehøjde og fremad for at opnå lavere klippehøjde.

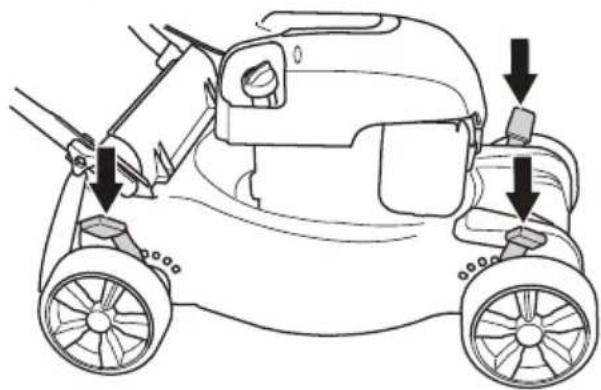

LC 146SP har 3 betjeningsgreb. Indstil samme højde i alle tre indstillingspunkter.

- Saml opsamler og montere rammen ved hjælp af hurtiglukkende clips.

BioClip(r)-indsats

- Hæv afskærmningen til udkastet for at montere / afmontere proppen til bioklipperen.

Sæt fjederen fast i rammen.

- Fastgør krogene i chassisets overkant.

Påfyldning af olie

- Olietanken er tom ved leveringen. Påfyld langsomt olie. Se anvisningerne i afsnittet Vedligeholdelse. Motorolien skal skiftes første gang efter 5 timers drift.

- Sæt bunden af opsamleren i udkaståbningen.

LC 146S

Der følger en opsamler med LC 146S.

• Sæt rammen ind i opsamleren.
• Opsamlerens håndtag på rammen skal placeres over opsamlingspose.
• Fastgør rammen ved hjælp af hurtiglukkende clips.
• Fastgør krogene i chassisets overkant. Sæt bunden af opsamleren i udkaståbningen.

Generelt

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Drivmiddel

BEMÆRK! Maskinen er udstyret med en firetaktsmotor. Sørg for, at der er tilstrækkeligt med olie i olietanken.

Benzin

• Brug blyfri eller blyholdig kvalitetsbenzin.
• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes.

Motorolie

BEMÆRK! Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader. Se anvisningerne under afsnittet "Vedligeholdelse".

- Motorolien skal skiftes første gang efter 5 timers drift. Den anbefalede olietype fremgår af de tekniske data. Brug aldrig olie, der er beregnet til totaktsmotorer.

Tankning

ADVARSEL! Stands motoren, og lad den afkøle nogle minutter før tankning.

Benyt altid en brændstofbeholder for at undgå spild.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning. Forsømmelighed medfører brandfare.

Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter.

Start aldrig maskinen:

• Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.
• Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.
• Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger.

• Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

Langtidsopbevaring

- Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof.

Batteri (LC 146SPE)

Generelt

ADVARSEL! Risiko for elektrisk stød og kortslutning. Brug godkendte og intakte stikkontakter. Kontrollér, at ledningen ikke er beskadiget. Udskift ledningen, hvis den ser ud til at være beskadiget på nogen måde.

Batteriet skal lades op, inden det tages i brug første gang. Kontrollér regelmæssigt, at batteriladeren og batteriet er intakt.

Husk, at:

• Oplad batteriet ved hjælp af den medfølgende batterilader.
• Opladeren skal tilsluttes et stik med jordforbindelse.
  • Oplad batteriet i maks. 24 timer.
• Batteriet må ikke oplades i direkte sollys.
• Oplad ikke batteriet ved temperaturer på under +5° C.
• Maskinen må kun oplades i et tørt og godt ventileret område, hvor den er beskyttet mod vand, damp, olie og fedt.
• Oplad aldrig maskinen i nærheden af brændbare væsker eller gasser.

Opladning af batteriet

• Slut batteriladeren til en strømkilde med den spænding og frekvens, der fremgår af typeskiltet.
• Sæt stikket i stikkontakten i væggen.
• Åbn dækslet på den elektriske starter

- Tilslut batteriladeren, og oplad batteriet i maks. 24 timer.

- Træk stikket ud af stikkontakten. Der må ikke trækkes hårdt i forsyningsledningen for at afbryde den fra stikkontakten.

• For kommerciel transport, håndteret af f.eks. tredjeparter eller speditører, skal særlige krav vedrørende emballering og mærkning overholdes.
• Som forberedelse til, at artiklen afsendes, er det nødvendigt at konsultere en ekspert i farlige stoffer. Sørg også for at overholde nationale bestemmelser, der kan være mere detaljerede.
• Afdæk åbne kontakter, og pak batteriet på en sådan måde, at det ikke kan bevæge sig rundt i emballagen.
• Fastgør maskinen under transport.
• Udtag altid batteriet ved opbevaring eller transport.
• Opbevar batteriet og batteriladeren på et tørt sted, hvor de ikke udsættes for fugt eller frost.
• Batteriet må ikke opbevares på steder, hvor statisk elektricitet kan forekomme. Batteriet må aldrig opbevares i en metalkasse.
• Opbevar batteriet og batteriladeren ved temperaturer på 5 °C til 45 °C og aldrig i direkte sollys.
• Batteriladeren må kun opbevares på et tørt sted indendørs. Opbevar udstyret i et aflåseligt område, så den ikke er tilgængelig for børn og uvedkommende.
• Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.

Bortskaffelse af batteriet, batteriladeren og maskinen

Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Produktet skal i stedet afleveres på en genbrugsstation, hvor de elektriske og elektroniske dele kan genvindes.

Ved at sørge for at dette produkt håndteres på en korrekt måde, kan du være med til at forhindre potentielt negative påvirkninger af miljø og mennesker, som ellers kan forekomme ved ukorrekt bortskaffelse af produktet. Du kan få yderligere oplysninger om genbrug af dette produkt ved at kontakte de lokale myndigheder, dit renoveringsselskab eller den butik, hvor produktet er købt.

Personligt beskyttelsesudstyr

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Brug altid:

• Benyt høreværn, hvis støjniveauet overstiger 85 dB.
• Skridsikre og stabile støvler eller sko.
• Kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.
• Handsker skal anvendes, når det behøves, f.eks. ved montering, inspektion eller rengøring af skæreudstyret.

Generelle sikkerhedsinstruktioner

Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med maskinen. Den givne information kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring.

• Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.
• Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.
• Maskinen skal holdes ren. Skilte og mærkater skal være fuldstændigt læsbare.

Brug altid din sunde fornuft

Det er umuligt at dække alle tænkelige situationer, du kan komme ud for. Vær altid forsigtig og brug din sunde fornuft. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med brugen af maskinen. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre.

Lad aldrig børn eller personer, som ikke er instrueret i håndtering af maskinen, bruge eller vedligeholde den.

Maskinen bør ikke benyttes af personer med nedsat fysisk eller mental formåen eller af personer, som af helbredsrelaterede årsager ikke er i stand til at betjene maskinen, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed.

Lad aldrig andre bruge maskinen, uden at du har sikret dig, at vedkommende har forstået indholdet i brugsanvisningen.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

ADVARSEL! Ikke-autoriserede ændringer og/eller ikke-autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke.

Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre.

Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister.

Brug altid originaltilbehør.

BETJENING

Sikkerhed i arbejdsområdet

• Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen.
• Genstande, som kommer i kontakt med skæreudstyret, kan blive kastet ud og forårsage skader på personer eller andre genstande. Hold personer og dyr på sikker afstand.
• Maskinen må aldrig anvendes i dårligt vejr, f.eks. tåge, regn, fugtigt vejr eller steder, hvor der er vådt, hård vind, kraftig kulde, risiko for lynnedslag osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. glat underlag.
• lagtag omgivelserne for at sikre, at der ikke er noget, der kan komme til at påvirke din kontrol over maskinen.
• Pas på rødder, sten, kviste, huller, grøfter osv. Højt græs kan skjule forhindringer.
• Græsslåning på skråninger kan være farligt. Anvend ikke plæneklipperen på meget stejle skråninger. Plæneklipperen bør ikke anvendes på hældninger over 15 grader.
• Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.
• Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, der kan blokere for udsynet.

Arbejdssikkerhed

• En plæneklipper er udelukkende konstrueret til græsslåning. Al anden anvendelse er forbudt.
• Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".
• Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage personskader.
• Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. En bøjet aksel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.
• Bremsebøjlen må aldrig være permanent fastgjort til håndtaget, når maskinen er i gang.
• Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.
• Placer dig altid bag maskinen. Lad alle hjulene blive på jorden, og hold begge hænder på håndtaget under slårarbejdet. Hold hænder og fødder på sikker afstand af de roterende klinger.
• Tip ikke maskinen, mens motoren er i gang.

• Vær særlig opmærksom, når du trækker maskinen mod dig under arbejdet.

• Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

• Gå aldrig baglæns under græsklipningen.
• Motoren skal blokeres ved transport over et område, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.
• Løb aldrig med maskinen, när den er i gang. Man skal altid gå med plæneklipperen.
• Afbryd motoren, inden klippehøjden ændres. Foretag aldrig justeringer, mens motoren kører.
• Lad aldrig maskinen være uden opsyn, når motoren er i gang. Sluk motoren. Sørg for, at skæreudstyret står helt stille.
• Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader.

Grundlæggende arbejdsteknik

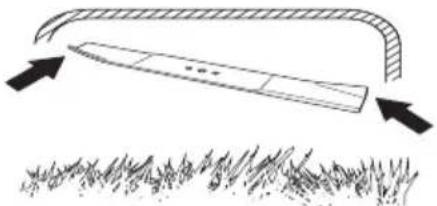

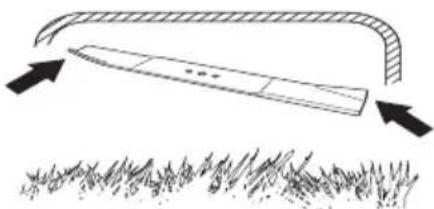

• Slå altid med en skarp klinge for at sikre optimale resultater. En sløv klinge giver et uensartet klipperesultat, og græsset bliver gult i snitfladen.
• Klip aldrig mere end 1/3 af græsets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontrollér derefter resultatet, og gå ned til den passende højde Hvis græset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

• Fastgør udstyret under transport for at undgå transportskader og -ulykker.
• Opbevar udstyret i et aflåseligt område, så den ikke er tilgængelig for børn og uvedkommende.
• Opbevar maskinen og det tilhørende udstyr på et tørt og frostsikkert sted.
• Transport og opbevaring af brændstof er beskrevet i afsnittet "Håndtering af brændstof".

BETJENING

Start og stop

Før start

ADVARSEL! Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

• Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.
• Gennemfør daglig vedligeholdelse. Se anvisningerne under afsnittet "Vedligeholdelse".
• Sørg for, at tændkablet sidder ordentligt på tændrøret.

Start

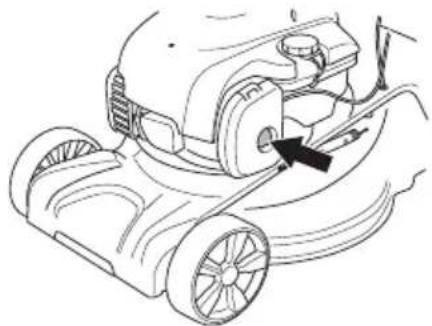

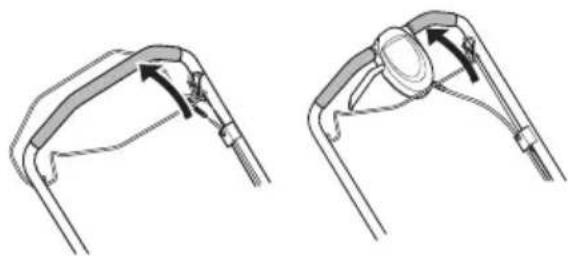

Manuel start (LC 146S, LC 146SP, LC 351V)

Model LC 146SP har manuel choker (spædemembran). Tryk fem gange på benzinpumpen, när du starter plæneklipperen første gang. Derefter skal man ved start af kold motor trykke tre gange på benzinpumpen.

- Motorbremsebøjlen skal holdes imod håndtaget, när motoren startes.

• Placer dig bag maskinen.
• Tag fat i starchåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat). Træk kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om hånden.

Elektrisk start (LC 146SPE)

LC 146SPE er udstyret med elektrisk start. Tryk på elstarteren, og hold den nede, indtil motoren starter. Motorbremsebøjlen skal holdes imod håndtaget, när motoren startes.

- Inden du trækker maskinen mod dig, skal du deaktivere motoren og skubbe maskinen ca. 10 cm fremad.

Stop

- Motoren standses ved at slippe motorbremsebøjlen.

ADVARSEL! Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et serviceværksted.

Kontrol og/eller vedligeholdelse skal udføres med slukket motor. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

BEMÆRK! Hvis du vipper maskinen, skal du altid sørge for, at luftfilteret er placeret så højt som muligt.

- Brug altid originaltilbehør.

Vedligeholdelsesskema

I vedligeholdelsesskemaet kan du se, hvilke dele af din maskine der skal vedligeholdes, og med hvilke intervaller det skal finde sted. Intervallerne er fastlagt med udgangspunkt i daglig anvendelse af maskinen og kan variere i henhold til brugsmønsteret.

Før start	Ugentligt eftersyn	Månedligt eftersyn
Generelt eftersyn Tændrør Luftfilter
Udvendig rengøring	Lyddæmper*	Brændstofsystem
Olieniveau
Skæreudstyr
Klippeskjold*
Indstilling af koblingswire
Motorbremsebøjle*

*Se anvisningerne under afsnittet "Maskinens sikkerhedsudstyr".

Generelt eftersyn

- Kontrollér, at skruer og møtrikker er spændte.

Udvendig rengøring

• Børst plæneklipperen ren for løv, græs og lignende.
• Brug ikke en højtryksrenser til at rengøre maskinen.
• Sprøjt aldrig vand direkte på motoren.
• Rens startaggregaternes luftindtag. Kontrollér startaggregaterne og startsnoren.
• Ved rengøring under klippeskjoldet skal maskinen vendes, så tændrøret vender opad. Benzintanken tømmes.

Olieniveau

Når du kontrollerer olieniveauet, skal plæneklipperen stå på et plant underlag. Kontrollér olieniveauet med målepinden på oliepåfyldningslåget.

• Fjern oliehætten, og aftør oliepinden.
• Sæt oliepinden tilbage igen.
• Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden.

VEDLIGEHOLDELSE

Skæreudstyr

• Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.
• Sørg for, at kniven altid er velslebet og korrekt afbalanceret.

BEMÆRK! Efter slibning af knivene bør disse afbalanceres. Afbalancering, udskiftning eller slibning af rotorbladene skal udføres af et serviceværksted.

Ved påkørsel af forhindringer, som forårsager havari, bør beskadigede knive udskiftes. Lad serviceværkstedet bedømme, om kniven kan slibes eller skal udskiftes.

Udskiftning af klingerne

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skæreudstyret. Knivene er meget skarpe og kan let give anledning til skæreskader.

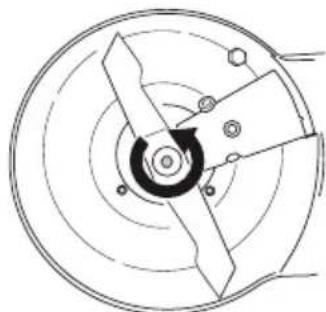

Demontering

- Skru bolten af, som holder kniven.

- Fjern den gamle klinge. Kontrollér, at klingebeslaget er ubeskadiget. Kontrollér også, at knivbolten er hel, og at motorakslen ikke er bøjet.

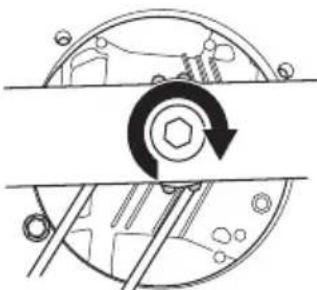

Montering

- Klingerne skal monteres, så de vinklede ender vender mod dækslet.

- Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.

• Træk klingen rundt pr. håndkraft, og kontrollér, at den roterer frit.
• Prøvekør maskinen.

VIGTIGT!

Vær altid forsigtig og brug din sunde fornuft. Undgå situationer, som du ikke mener, du er tilstrækkeligt kvalificeret til. Hvis du efter at have læst disse instruktioner stadig føler dig usikker hvad angår fremgangsmåde, skal du rådføre dig med en ekspert, før du fortsætter. Kontakt et autoriseret serviceværksted.

Brug altid originale reservedele. Flere oplysninger findes i afsnittet "Tekniske data".

VEDLIGEHOLDELSE

Tændrør

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder.

• Hvis maskinens effekt er lav, hvis den er vanskelig at starte, eller hvis tomgangsskruen er ujævn: Kontrollér altid først tændrøret, før du foretager yderligere afhjælpning.
• Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Udskift om nødvendigt.

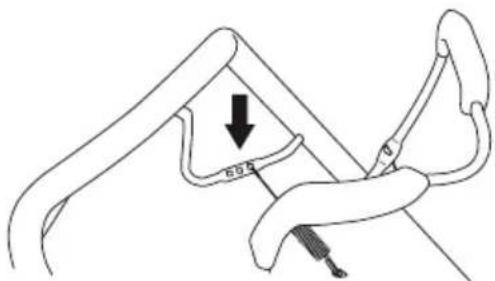

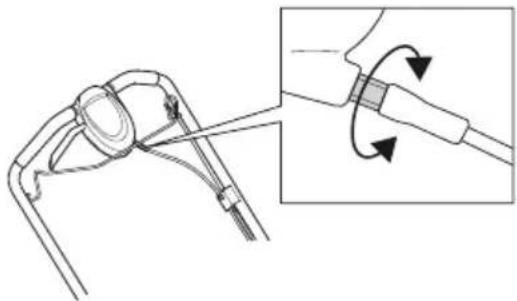

Indstilling af koblingswire

• Finjuster kablet vha. justeringsskruen.

• Hvis finjustering af koblingskablet ikke er tilstrækkeligt, skal du i stedet foretage en kraftigere justering af kablet.
• Udfør kraftig justering af koblingskablet ved at fastgøre det til de forskellige beslag på koblingsstangen. Finjuster derefter kablet.

• Afmonter luftfilterdækslet, og fjern filteret.
• Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.
• Sørg for, at luftfiltret slutter helt tæt til filterholderen, när du monterer det.

Rengør papirfilteret.

- Rengør filtret ved at slå det imod et plant underlag. Brug aldrig opløsningsmidler med petroleum eller trykluft til at rense filtret.

Rengøring af skumplastfilter

- Fjern skumplastfilteret. Vask filteret omhyggeligt i lunkent sæbevand. Skyl filteret grundigt i rent vand efter rengøringen. Pres vandet ud, og lad filteret tørre. Bemærk! Trykluft med for højt tryk kan skade skumplasten. Efter rengøring skal filtret vædes i motorolie. Aftør overskydende olie ved at trykke en ren klud imod filteret.

Olieskift

• Tøm benzintanken.
• Skru oliepåfyldningslåget af.
• Anbring en egnet beholder til opsamling af olien.
• Aftap olien ved at hælde motoren, så olien løber ud gennem påfyldningsrøret. Hvis du vipper maskinen, skal du altid sørge for, at luftfilteret er placeret så højt som muligt. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med den overskydende motorolie.
• Påfyld ny motorolie af god kvalitet. Se anvisningerne under afsnittet "Tekniske data".

Brændstofsystem

- Kontrollér, at tankdækslet og tætningen er intakt. - Kontrollér brændstofslangen.

TEKNISKE DATA

Tekniske data

	LC 146S LC 146	SP LC 146SPE LC 351V
Motor
Motorproducent	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cylindervolumen, cm^3	140 190 190 161
Omdrejningstal, rpm 2900 2900 2900 2900
Nominel motoreffekt, kW (se anm. 1) 2,1 2,5	2,6 2,6
Tændingssystem
Tændrør NGK BPR6ES NGK BPR6ES NGK	BPR6ES NGK - B	PR6ES
Elektrodeafstand, mm 0,5 0,5 0,5 0,5
Brændstof-/smøresystem
Volumen benzintank, liter 0,8 0,9 0,9 1,0
*Motorolie	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vægt
Maskine med tomme tanke, kg	31,5	30,0	35,4	41,7
Støjemissioner (se anm. 2)
Lydeffektniveau, målt dB(A)	94	95	95	96
Lydeffektniveau, garanteret L_WA dB(A)	95	95	95	98
Lydniveauer (se anm. 3)
Lydtrykniveau ved brugerens øre, dB(A)	80	80	80	82
Vibrationsniveauer, a_hveq (se anm. 4)
Håndtag, m/s^2	5,0 5,0 5,0 5,0
Klippesystem
Klippehøjde, mm	30-90	30-90	30-90	28-75
Klippebredde, cm	46	46	46	51
Kniv	Combi	Combi	Combi	Combi
Reservedelsnummer	5811889-10	5811889-10	5811889-10	5041133-10
Opsamlerkapacitet, liter	55	50	50	60

Anm. 1: Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk produktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra denne værdi. Den faktiske effekt på motoren, som monteres i den færdige maskine, vil afhænge af driftshastigheden, miljøhensyn og andre værdier.
Anm. 2: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF.
Anm. 3: Lydtryksniveau iht. ISO 5395. Rapporterede data for lydtryksniveau har en typisk statistisk spredning (standardafvigelse) på 1,2 dB (A).
Anm. 4: Vibrationsniveau iht. ISO 5395. Rapporterede data for vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 0,2 m/s ^2 .
*Brug motorolie af kvaliteten SF, SG, SH, SJ eller bedre. Se tabellen over viskositet i motorproducentens manual, og vælg en olie med optimal viskositet i forhold til den forventede udendørstemperatur.

MERKKIEN SELITYKSET

Merkkien selitykset

Hva er hva på gressklipperen? 49

MASKINENS SIKKERHETSUTSTYR

Generelt 50

MONTERING OG JUSTERINGER

Generelt 51

Händtak 51

Klippehøyde 51

Oppsamler 52

Finhakkesett 52

Hva er hva på gressklipperen?

Flytt maskinen minst 3 m fra tankingsstedet før du starter den.

Start aldri maskinen:

• Lad batteriet med den medfølgende laderen.
• Laderen må være tilkoblet en jordet stikkontakt.
  • La batteriet lades i maks. 24 timer.
• Batteriet må ikke lades i direkte sollys.
• Batteriet må ikke lades ved temperaturer under +5 °C.
• Maskinen må lades på et tørt og godt ventilert sted der den er beskyttet mot vann, fuktighet, olje og fett.
• Maskinen må aldri lades i nærheten av brannfarlige stoffer eller gasser.

Lade batteriet

stans først motoren og fjern tenningskabelen fra tennpluggen.

Når du kontrollerer oljenivået skal gressklipperen stå på et plant underlag. Kontroller oljenivået med peilepinnen på oljepäfyllingslokket.

• Fjern oljelokket og tørk av peilepinnen.
• Sett peilepinnen tilbake.
• Hvis oljenivået er lavt, må du fylle på motorolje opp til det øvre nivået på peilepinnen.

VEDLIKEHOLD

Skjæreutstyr

- Fjern den gamle kniven. Kontroller at knivbraketten er uskadet. Kontroller også at knivbolten er hel og at motorakselen ikke er bøyd.

Montering

- Bladet må være montert med de vinklede endene vendt opp mot dekselet.

- Grovjuster clutchvaieren hvis finjusteringen ikke strekker til.

- Grovjuster clutchvaieren ved å feste den til de forskjellige beslagene på clutchstangen. Finjuster deretter vaieren.

• Kontroller at tanklokket og dets tetning er uskadd.
• Kontroller drivstoffslangen. Skift om nødvendig.

TEKNISKE DATA

Tekniske data

	LC 146S LC 146	SP LC 146SPE LC 351V
Motor
Motorprodusent	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Sylindervolum, cm ^3	140 190 190 161
Turtall, rpm 2900 2900 2900 2900
Nominell motoreffekt kW (se merknad 1) 2,1	2,5 2,6 2,6
Tenningssystem
Tennplugg NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGK BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6ES NGk BPR6E NSM#eFSystem
Elektrodeavstand, mm 0,5 0,5 0,5 0,5
Brennstoff-/smøresystem
Volum bensintank, liter 0,8 0,9 0,9 1,0
*Motorolje	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vekt
Maskin med tomme tanker, kg	31,5	30,0	35,4	41,7
Støyutslipp (se anm. 2)
Lydeffektnivå, mål dB(A)	94	95	95	96
Lydeffektnivå, garantert LWA dB(A)	95	95	95	98
Ljudnivåer (se anm. 3)
Lydtrykknivå ved brukerens øre, dB(A)	80	80	80	82
Vibrasjonsnivåer, ahveq(se anm. 4)
Håndtak, m/s ^2	5,0 5,0 5,0 5,0
Klippesystem
Klippehøyde, mm	30-90	30-90	30-90	28-75
Klippebredde, cm	46	46	46	51
Kniv	Combi	Combi	Combi	Combi
Delnummer	5811889-10	5811889-10	5811889-10	5041133-10
Oppsamlerkapasitet, liter	55	50	50	60

De koppelingskabel afstellen 105

Luchtfilter 105

Olie vervangen 105

De koppelingskabel afstellen
