BRUKSANVISNING LC 351V HUSQVARNA

WARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Se till att inga obehöriga finns inom arbetsområdet.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Varning för utslungade föremål och rikoschetter.

Varning för roterande kniv. Akta händer och fötter.

Varning för roterande delar. Akta händer och fötter.

Denna produkt överensstämmer med gällande EG-direktiv.

Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal.

Använd aldrig maskinen inomhus eller i utrymmen som saknar ventilation. Avgaserna innehåller kolmonoxid, en luktlös, giftig och livsfarlig gas.

Explosionsrisk

Tanka aldrig med motorn i drift.

Mycket het yta.

Koppling

Framdrivningsreglage - urkopplad

Framdrivningsreglage - inkopplad

Framdrivning

Motor

Motorbromsbygel - urkopplad

Motorbromsbygel - inkopplad

Förklaring av varningsnivåer

Varningarna är graderade i tre nivåer.

WARNING!

VARNING! Används om risk för allvarlig personskada eller dödsfall föreligger för operatör eller omgivning om man inte följer givna instruktioner.

VIKTIGT!

VIKTIGT! Används om risk för personskada föreligger för operatör eller omgivning om man inte följer givna instruktioner.

OBS!

OBS! Används om risk för material- eller maskinskada föreligger om man inte följer givna instruktioner.

Förklaring av varningsnivåer 2

PRESENTATION

Innehåll 3

Bäste kund! 3

PRESENTATION

Vad är vad på gräsklipparen? 4

MASKINENS SÄKERHETSUTRUSTNING

Allmänt 5

MONTERING OCH INSTÄLLNINGAR

Allmänt 6

Handtag 6

Klipphöjd 6

Uppsamlare 7

Mulcherplugg 7

Transport och förvaring 8

BATTERIHANTERING

Batteri 9

Transport och förvaring 9

Kassering av batteri, batteriladdare och Produkt . 9

HANDHAVANDE

Personlig skyddsutrustning 10

Allmänna säkerhetsinstruktioner 10

Grundläggande arbetsteknik 11

Transport och förvaring 11

Start och stopp 12

UNDERHÅLL

Allmänt 13

Underhållsschema 13

Allmän översyn 13

Tändstift 15

Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk, eftersom än användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar.

Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika finesser tagits fram för att förbättra produkterna inom dessa områden.

Vi är övertygade om att Ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid framöver. Ett köp av någon av våra produkter ger Dig tillgång till professionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad.

Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren.

Tack för att du använder en Husqvarna-produkt!

Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

PRESENTATION

LC 146SPE LC 146S LC 146SP LC 351V 18 2 2 2 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20

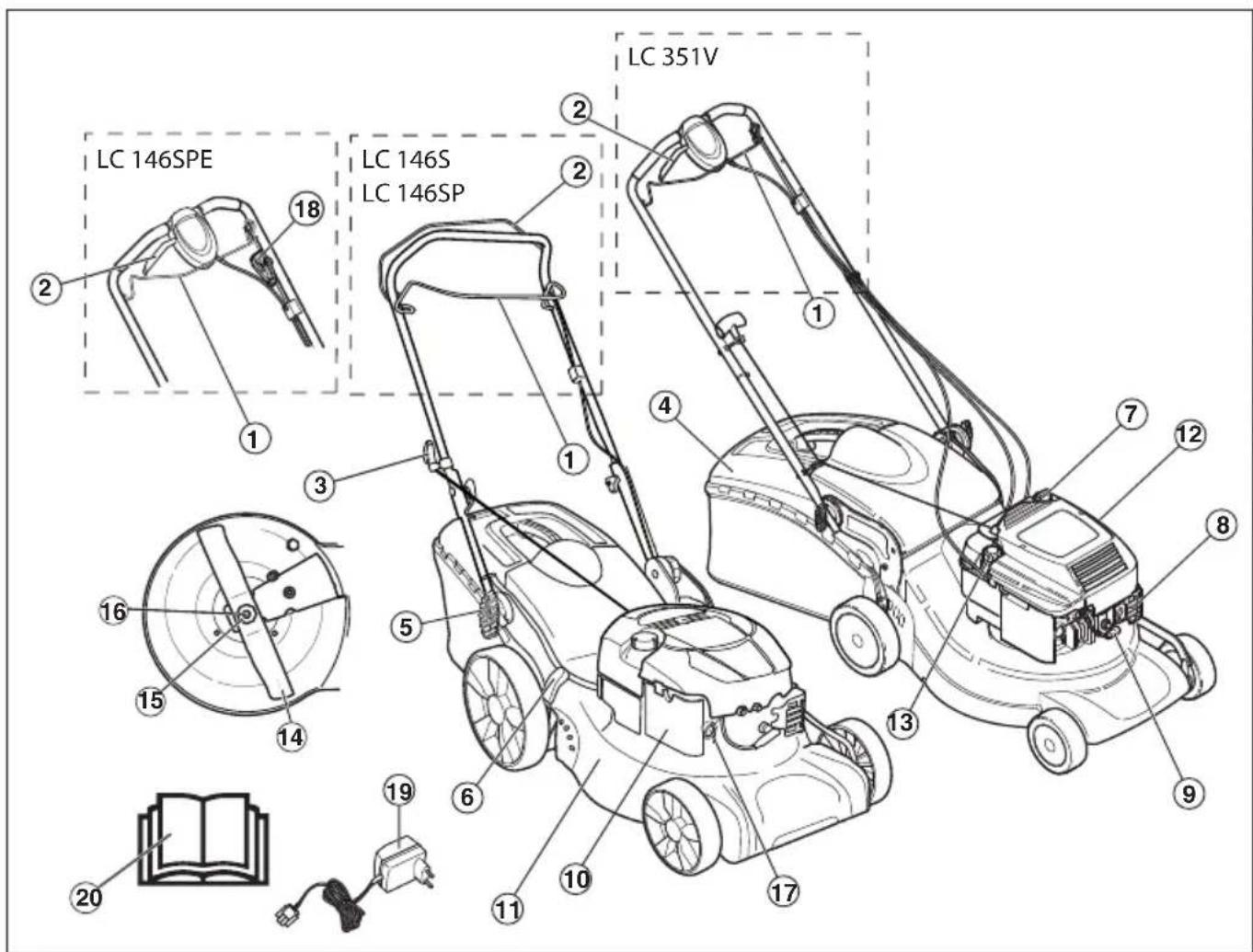

Vad är vad på gräsklipparen?

1 Motorbromsbygel
2 Framdrivningsreglage
3 Starthandtag
4 Uppsamlare
5 Handtag, handtagshöjd
6 Klipphöjdsreglage
7 Oljesticka/oljepåfyllning
8 Ljuddämpare
9 Tändstift
10 Luftfilter

11 Klippkåpa
12 Vattenanslutning
13 Bränslepåfyllning
14 Kniv
15 Fjäderbricka
16 Knivbult
17 Primer-blåsa (LC 146SP)
18 Startnyckel (LC 146SPE)
19 Batteriladdare (LC 146SPE)
20 Bruksanvisning

MASKINENS SÄKERHETSUTRUSTNING

Allmänt

I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion.

WARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

Modifiera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modifierad av andra. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Klippkåpa

- Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador.

- Kontrollera att klippkåpan är hel och utan synbara defekter, t ex materialsprickor.

Motorbromsbygel

- Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna.

Kontroll av motorbromsbygel

Ge fullgas och släpp sedan bromsbygeln. Motorbromsen ska alltid vara justerad så att motorn stannar inom 3 sekunder.

VARNING! Använd aldrig en maskin utan eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken avsevärt. Ha verktyg för brandsläckning tillgängliga.

Ljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser.

- Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren.

Kontroll av Ijuddämpare

- Kontrollera regelbundet att ljuddämparen är hel och att den sitter ordentligt fast.

MONTERING OCH INSTÄLLNINGAR

Allmänt

VIKTIGT! Förhindra ofrivillig star t genom att avlägsna tändkabeln från tändstiftet.

Handtag

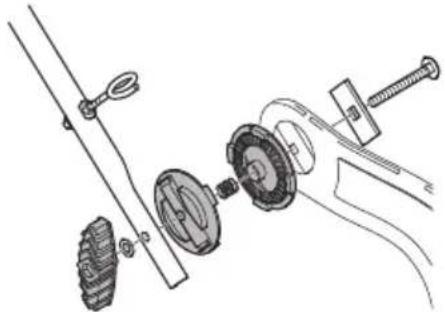

Montering

Övre handtag

Placera styrets övre rörkonstruktion mitt för styrets undre del. Skruva åt vreden ordentligt.

Använd medföljande buntband för att säkra vajrar och kablage längst styret. Var noga med att inte sträcka upp kablage och vajrar för härt vid montering.

- Ställ in lämplig höjd. Skruva åt vreden ordentligt.

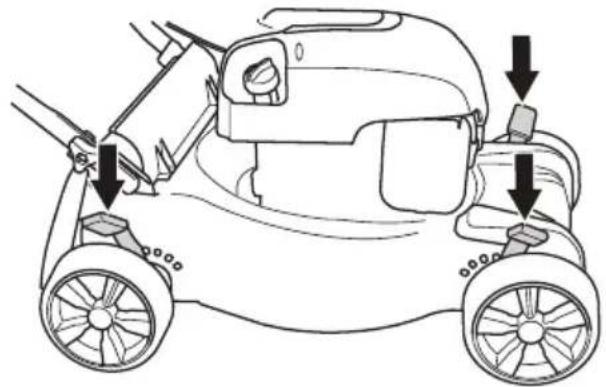

Klipphöjd

OBS! Ställ inte klipphöjden för lågt då det finns risk för att knivarna tar i marken vid ojämnheter.

För spaken bakåt för högre klipphöjd och framåt för lägre klipphöjd.

LC 146SP har 3 reglage. Ställ in samma höjd på alla tre inställningspunkterna.

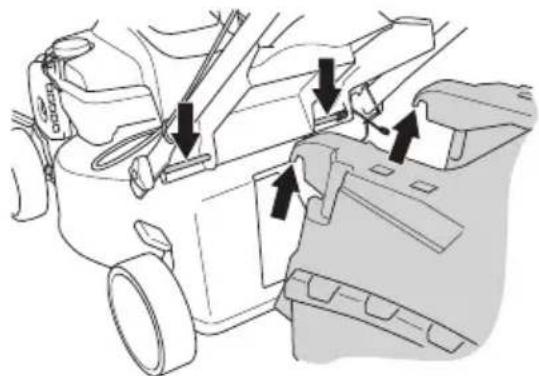

- Montera uppsamlaren och fäst ramen med snäpplåsen.

• Fäst krokarna i chassits ovankant.

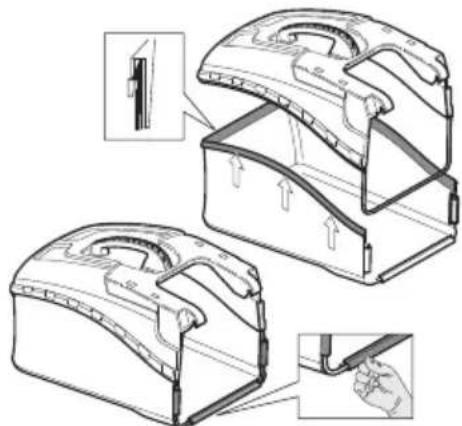

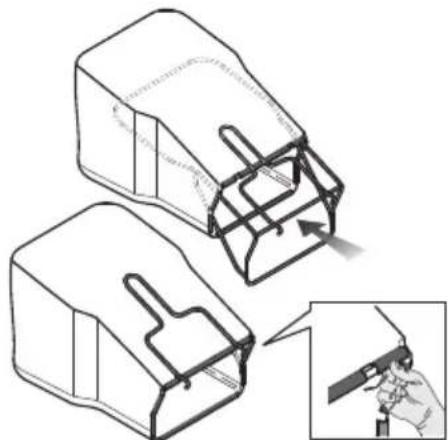

Till LC 146S medföljer en textiluppsamlare.

• Placera ramen i textiluppsamlaren.
• Uppsamlarens handtag som sitter på ramen ska placeras över uppsamlarpåsen.
• Fäst ramen med snäpplåsen.
• Fäst krokarna i chassits ovankant. Passa in uppsamlarbotten i utkasthålet.

Mulcherplugg

- Öppna luckan för att montera/demontera mulcherpluggen.

Häkta fast fjädern i ramen.

- Oljetanken är tom vid leverans. Fyll på olja långsamt. Se anvisningar under rubrik Underhåll. Motoroljan ska bytas första gången efter 5 timmars körtid.

Allmänt

WARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering.

Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material!

Rök inte och placera heller inte något varmt föremål i närheten av bränsle.

Drivmedel

OBS! Maskinen är försedd med en fyrtaktsmotor. Se till att det alltid finns tillräckligt med olja i oljetanken.

Bensin

• Använd blyfri eller blyad kvalitetsbensin.
• Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.
• Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig ska sådan användas.

Motorolja

OBS! Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador. Se anvisningar i avsnitt "Underhåll".

- Motoroljan ska bytas första gången efter 5 timmars körtid. Se tekniska data för rekommendation av typ. Använd aldrig olja avsedd för tvåtaktsmotorer.

Tankning

WARNING! Stanna motorn och låt den svalna några minuter före tankning.

Använd alltid bensindunk utrustad för att förhindra spill.

Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.

Torka rent runt tanklocket.

Drag åt tanklocket noga efter tankning. Oaktsamhet kan leda till brand.

Flytta maskinen minst 3 m från tankningsstället innan du startar.

Starta aldrig maskinen:

• Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.
• Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.
• Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.

Transport och förvaring

• Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.
• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Långtidsförvaring

- Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

Batteri (LC 146SPE)

Allmänt

WARNING! Risk för elektrisk stöt och kortslutning. Använd godkända och hela vägguttag. Se till att sladden är hel. Byt ut sladden om den ser ut att vara bruten eller trasig någonstans.

Innan batteriet används för första gången måste det laddas. Kontrollera regelbundet att batteriladdaren och batteriet är hela.

Tänk på att:

• Ladda batteriet med den medskickade batteriladdaren.
  • Laddaren ska anslutas till ett jordat uttag.
  • Ladda batteriet max 24 timmar.
  • Ladda inte i direkt solljus.
  • Ladda inte vid temperaturer under +5°C.
• Laddningen av maskinen ska ske i torrt ventilerat utrymme, i skydd från vatten, fukt, olja eller fett.
• Ladda aldrig maskinen i närheten av antändbara substanser eller gaser.

Ladda batteriet

• Anslut laddaren till den spänning och frekvens som anges på typplåten.
• Sätt i strömkabeln i ett jordat vägguttag.

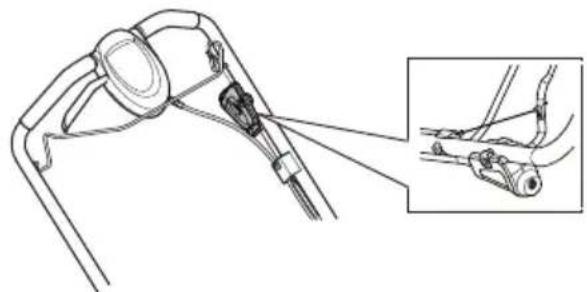

• Öppna locket på elstartreglaget

- Anslut batteriladdaren och ladda batteriet max 24 timmar.

Transport och förvaring

• Särskilda krav på paketering och märkning måste följas för kommersiella transporter med till exempel tredje parter eller speditörer.
• En expert inom farligt gods måste tillfrågas inför förberedelse av föremålet som ska fraktas. Uppmärksamma också eventuellt mer detaljerade nationella föreskrifter.
• Tejpa eller täck öppna kontakter och förpacka batteriet på ett sådant sätt att det inte kan röra sig i förpackningen.
  • Säkra maskinen under transport.
• Avlägsna alltid batteriet vid förvaring eller transporter.
• Förvara batteri och batteriladdare i ett torrt, fukt- och frostfritt utrymme.
• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara aldrig batteriet i en metallåda.
• Förvara batteriet och batteriladdaren där temperaturen är mellan 5 °C och 45 °C och aldrig i direkt solljus.
• Förvara laddaren endast i slutna och torra utrymmen. Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.
• Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.

Kassering av batteri, batteriladdare och Produkt

Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Den skall istället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning.

Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

Personlig skyddsutrustning

Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

Använd alltid:

• Hörselkåpor om ljudnivån överstiger 85 db
• Halkfria och stadiga stövlar eller skor.
• Kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.
• Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning.

Allmänna säkerhetsinstruktioner

Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med maskinen. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet.

• Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.
• Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.
• Maskinen ska hållas ren. Skyltar och dekaler ska vara fullt läsbara.

Använd alltid sunt förnuft

Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren användare. Undvik all användning du anser dig otillräckligt kvalificerad för!

WARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

WARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Låt aldrig barn eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhålla den.

Personer med nedsatt fysisk eller mental förmåga eller som av andra hälsoskäl inte är lämpade att använda maskinen får inte använda maskinen utan tillsyn av en person som ansvarar för deras säkerhet.

Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har läst och förstått innehållet i bruksanvisningen.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

WARNING! Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för användaren eller andra. Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillständ från tillverkaren.

Modifiera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modifierad av andra.

Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister.

Använd alltid originaltillbehör.

Säkerhet i arbetsområdet

• Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.
• Föremål som träffar skärutustningen kan kastas iväg och orsaka skador på människor och föremål. Se till att inga människor eller djur befinner sig i närheten.
• Använd aldrig maskinen vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, i regn, fuktiga eller våta platser, hård vind, stark kyla, risk för åska, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.
• laktta omgivningen för att säkerställa att ingen/inget kan påverka din kontroll över maskinen.
• Se upp för rötter, stenar, grenar, gropar, diken, osv. Högt gräs kan dölja hinder.
• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bör inte användas vid större lutning än 15 grader.
• Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.
• Var uppmärksam när du närmar dig dolda hörn och föremål som kan skymma ditt synfält.

Säkerhet vid arbete

• En gräsklippare är endast konstruerad för klippning av gräsmattor. All annan användning är otillåten.
• Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".
• Starta inte gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador.
• Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.
• Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång.
• Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.
• Stå alltid bakom maskinen. Alla hjul ska vara på marken och händerna på styret vid klippning. Håll händer och fötter borta från den roterande kniven.
• Luta inte maskinen när motorn startas.
• Var extra uppmärksam när du drar maskinen mot dig under arbete.
• Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.

• Klipp aldrig gräset när du går baklänges.

• Motorn ska stängas av vid förflyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc.

• Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.
• Stäng av motorn innan klipphöjden ändras. Gör aldrig justeringar med motorn igång.
• Lämna aldrig maskinen utan uppsikt med motorn igång. Stäng av motorn. Se till att skärutrustningen slutat rotera.
• Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.

Grundläggande arbetsteknik

• Klipp alltid med en skarp kniv för optimalt resultat. En slö kniv ger ett ojämnt snitt och gräset blir gult i snittytan.
• Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra längt, kör sakta och klipp eventuellt två gånger.
• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

Transport och förvaring

• Säkra utrustningen vid transport för att undvika transportskador och olycksfall.
• Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.
• Förvara maskinen och dess utrustning torrt och frostfritt.
• För transport och förvaring av bränsle, se avsnitt "Bränslehantering".

HANDHAVANDE

Start och stopp

Före start

WARNING! Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

• Se till att inga obehöriga finns inom arbetsområdet.
• Utför daglig tillsyn. Se anvisningar i avsnitt "Underhåll".
• Se till att tändkabeln sitter ordentligt på tändstiftet.

Start

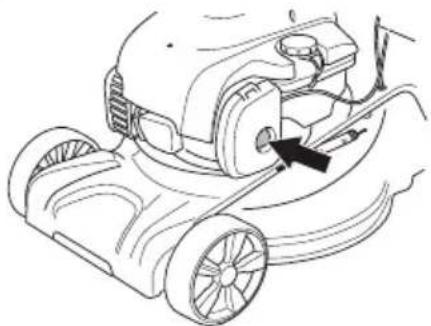

Manuell start (LC 146S, LC 146SP, LC 351V)

Modellen LC 146SP har manuell choke (primer-blåsa). Startas gräsklipparen för första gången tryck på bränslepumpen fem gånger. Därefter ska man trycka tre gånger på bränslepumpen vid start av kall motor.

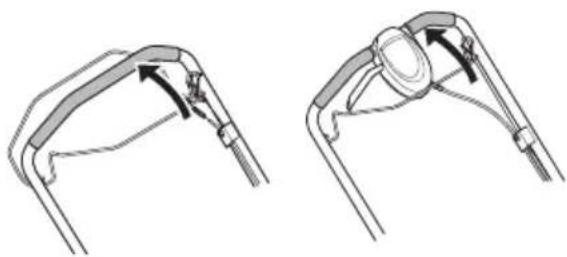

- Motorbromsbygeln måste hållas mot handtaget när motorn startas.

• Ställ dig bakom maskinen.
- Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in). Drag med ett kraftigt drag för att starta motorn. Vira aldrig startlinan runt handen.

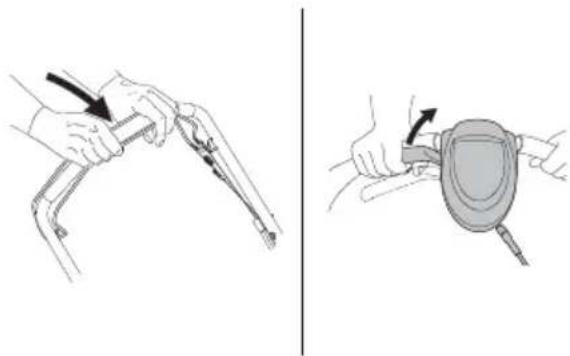

Elektrisk start (LC 146SPE)

LC 146SPE är utrustad med elektrisk start. Tryck på elstarten och håll den intryckt tills motorn startar. Motorbromsbygeln måste hållas mot handtaget när motorn startas.

- Tryck framdrivningsreglaget mot handtaget för att starta drivningen.

- Innan maskinen dras bakåt, måste den först skjutas ca 10 cm framåt med drivningen urkopplad.

Stopp

- Motorn stannas genom att släppa motorbromsbygeln.

WARNING! Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en serviceverkstad.

Kontroll och/eller underhåll skall utföras med motorn frånslagen. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad.

OBS! När maskinen lutas, se till att luftfiltret alltid har den högsta punkten.

- Använd alltid originaltillbehör.

Underhållsschema

I underhällsschemat kan du se vilka delar av din maskin som kräver underhåll och med vilka intervaller det ska ske. Intervallen är beräknade för daglig användning av maskinen och kan variera beroende på nyttjandegraden.

Före start Veckotil	syn Månadstillsyn
Allmän översyn Tändstift Luftfilter
Utvändig rengöring	Ljuddämpare* Brånslesystem
Oljenivå
Skärutrustning
Klippkåpa*
Justering av kopplingsvajer
Motorbromsbygel*

*Se anvisningar i avsnitt "Maskinens säkerhetsutrustning".

Allmän översyn

- Kontrollera att skruvar och muttrar är åtdragna.

Utvändig rengöring

• Borsta rent gräsklipparen från löv, gräs och dylikt.
• Använd inte högtryckstvätt vid rengöring av maskinen.
• Spola aldrig vatten direkt på motorn.
• Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.
• Vid rengöring under klippkåpan, vänd maskinen med tändstiftet uppåt. Töm bensintanken.

Oljenivå

När du kontrollerar oljenivån ska gräsklipparen stå på ett plant underlag. Kontrollera oljenivån med mätstickan på oljepåfyllningslocket.

• Tag av oljepåfyllnadslocket och torka av oljestickan.
• Stick ner oljestickan.
• Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.

UNDERHÅLL

Skärutrustning

• Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut.
• Var noga med att alltid ha en väslipad och korrekt balanserad kniv.

OBS! Efter slipning av knivar bör dessa balanseras. Balansering, byte eller slipning av knivarna bör utföras av en serviceverkstad.

Vid påkörning av hinder som förorsakar haveri bör skadade knivar bytas. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas.

Byte av knivar

WARNING! Använd alltid kraftiga handskar vid service och underhåll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå.

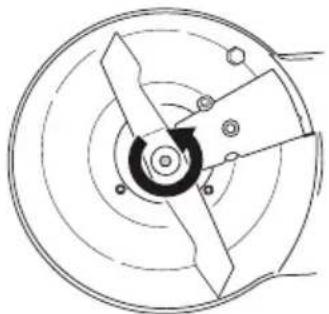

Demontering

- Skruva bort bulten som håller kniven.

- Ta av den gamla kniven. Kontrollera att knivfästet är fritt från skador. Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig.

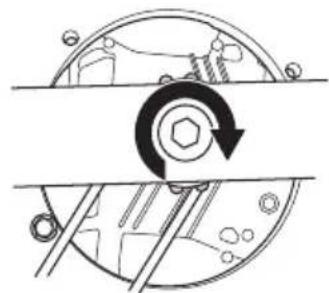

Montering

- Kniven ska monteras med de vinklade knivändarna riktade upp mot käpan.

- Se till att kniven centrerar rätt på axeln.

- Montera brickan och skruva fast bulten ordentligt. Bulten ska dras med ett moment av 45-60 Nm.

• Dra runt kniven för hand och se att den löper fritt.
• Provkör maskinen.

VIKTIGT!

Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångsätt, skall du rådfråga en expert innan du fortsätter. Kontakta en auktoriserad serviceverkstad.

Originalreservdelar skall alltid användas. För mer information, se avsnitt "Tekniska data".

UNDERHÅLL

Tändstift

OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder.

- Om maskinens effekt är låg, om den är svår att starta eller om tomgången är ojämn: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages.

- Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Byt vid behov.

- Kopplingsvajern kan grovjusteras när inte finjusteringen räcker till.

- Grovjustera vajern genom att fästa den i kopplingsbygelns olika fästen. Vajern måste sedan finjusteras.

自立

Luftfilter

• Demontera luftfilterkåpan och tag ut filtret.
• Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut.
• Se till att luftfiltret sluter helt tätt mot filterhållaren vid montering.

- Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra filtret.

- Avlägsna skumplastfiltret. Tvätta filtret noggrant i ljummen tvålvattenlösning. Efter rengöring, skölj filtret noggrant i rent vatten. Krama ur och låt filtret torka. OBS! Tryckluft under för högt tryck kan skada skumgummit. Efter rengöring ska filtret oljas in med motorolja. Torka bort överflödig olja genom att trycka en ren trasa mot filtret.

Oljebyte

• Töm bränsletanken.
- Skruva bort oljepäfyllningslocket.
- Placera ett lämpligt kärl att samla upp oljan i.
- Tappa ur oljan genom att luta motorn så att oljan rinner ur genom påfyllningsröret. När maskinen lutas, se till att luftfiltret alltid har den högsta punkten. Hör med närmaste bensinstation var du kan göra dig av med motorolieöverskottet.
- Fyll på med ny motorolja av bra kvalitet. Se anvisningar i avsnitt "Tekniska data".

Bränslesystem

• Kontrollera att tanklocket och dess tätning är oskadd.
• Kontrollera bränsleslangen. Byt om det behövs.

TEKNISKA DATA

Tekniska data

	LC 146S LC 146	SP LC 146SPE LC 351V
Motor
Motortillverkare	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cylindervolym, cm ^3	140 190 190 161
Varvtal, rpm 2900 2900 2900 2900
Nominell motoreffekt, kW (se anm. 1) 2,1 2,5	2,6 2,6
Tändsystem
Tändstift NGK BPR6ES NGK BPR6ES NGK	BPR6ES NGK - BPR6ES
Elektrodgap, mm 0,5 0,5 0,5 0,5
Bränsle-/smörjsystem
Volym bensintank, liter 0,8 0,9 0,9 1,0
*Motorolja	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vikt
Maskin med tomma tankar, kg	31,5	30,0	35,4	41,7
Bulleremissioner (se anm. 2)
Ljudeffektnivå, uppmätt dB(A)	94	95	95	96
Ljudeffektnivå, garanterad LWA dB(A) 95	95	95	98
Ljudnivåer (se anm. 3)
Ljudtrycksnivå vid användarens öra, dB(A)	80	80	80	82
Vibrationsnivåer, ahveq (se anm. 4)
Handtag, m/s ^2	5,0 5,0 5,0 5,0
Klippsystem
Klipphöjd, mm	30-90	30-90	30-90	28-75
Klippbredd, cm	46	46	46	51
Kniv	Combi	Combi	Combi	Combi
Artikelnummer	5811889-10	5811889-10	5811889-10	5041133-10
Volym uppsamlare, liter	55	50	50	60

Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.
Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG.
Anm. 3: Ljudtrycksnivå enligt ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmätt (standardavvikelse) på 1,2 dB(A).
Anm. 4: Vibrationsnivå enligt ISO 5395. Redovisade data för vibrationsnivå har ett typiskt spridningsmätt (standardavvikelse) på 0,2 m/s ^2 .
*Använd motorolja med klassificering SF, SG, SH, SJ eller högre. Se viskositetstabellen i motorleverantörens manual och välj bästa viskositet utifrån förväntad utetemperatur.

SYMBOLFORKLARING

Symbolforklaring

Justering av koplingsvaier. 60

Luftfilter 60

Oljeskift 60

Drivstoffsystem 60

TEKNISKE DATA

Tekniske data 61

Kontroll av lyddemper

Sikkerhet i arbeidsområdet

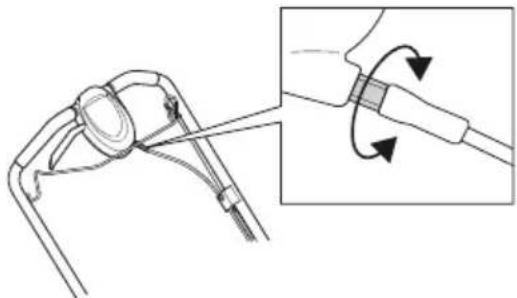

Justering av koplingsvaier.

- Finjuster vaieren med justeringsskruen.
