ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Vaata, et tööpiirkonnas poleks võõraid isikuid.

Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküunlalt.

Väljaviskuvate ning tagasipörkavate asjade oht.

Ettevaatust - liikuvad terad. Hoidke jalgu ja käsi.

Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal.

Seade vastab EL kehtivatele direktiividele.

Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil.

Ärge kasutage seadet siseruumis või kohas, kus pole õhutust. Heitgaasis on vingugaasi, mis on värvitu ja lõhnatu eluohtlikult mürgine gaas.

Plahvatusoht

Ära lisa kütust, kui mootor pole välja lülitatud.

Kuum pind.

Lülitage mootor välja.

Käivitage mootor.

Enne hooldustööde teostamist või masina järelevalveta jätmist eemaldage ohutuslüliti (aku).

Hoiatustasemete selgitus

Hoiatused jagunevad kolmele tasemele.

ETTEVAATUST!

ETTEVAATUST! Näitab ohtlikku kehavigastust või kasutaja surma põhjustavat või lähedalolevaid objekte kahjustavat ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHTIS!

TÄHTIS! Näitab vigastuste ohtu kasutajale või ohtu lähedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHELEPANU!

TÄHELEPANU! Näitab lähedalolevate objektide või seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

SISUKORD

Sisukord

SÜMBOLITE TÄHENDUS

Sumbolite tähendus 240

Hoiatustasemete selgitus 240

SISUKORD

Sisukord 241

ESITLUS

Lugupeetud tarbija! 242

Abinõud enne uue muruniiduki kasutamist 242

MIS ON MIS?

Mis on mis muruniidukil? 243

SEADME OHUTUSVARUSTUS

Üldised näpunäited 244

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited 245

Käepide 245

Niitmiskõrgus 246

Öli lisamine 246

KÜTUSE KÄSITSEMINE

Üldised näpunäited 247

Küttesegu 247

Tankimine 247

Transport ja hoiustamine 247

KÄITAMINE

Isiklik ohutusvarustus 248

Üldised ohutuseeskirjad 248

Põhiline lõikamistehnika 249

Transport ja hoiustamine 249

Käivitamine ja seiskamine 250

HOOLDUS

Üldised näpunäited 251

Hooldusskeem 251

Üldkontroll 251

Önnitleme teid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aastast 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tahtpüsside valmistamiseks. Asukoht Huskvarna jõe ääres oli üsnagi loogiline, sest see võimaldas tootmiseks kasutada vee jõudu. Husqvarna tehase enam kui kui-aaastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitidest kuni moodsate köögiseadmete, ömblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli välja Husqvarna esimene mootori jõul töötav muruniiduk, kolme aasta möödudes - aastal 1959 - järgnes sellele mootorsaag. Samas valdkonnas töötab Husqvarna ka täna.

Täna on Husqvarna maailma juhtivaid aiandus- ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised näitajad. Meie äriidee on toota, arendada ja turustada mootori jõul töötavaid seadmeid aianduse, metsanduse ja ehituse ning tööstuse jaoks. Husqvarna eesmärk on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasõbralikkuse, turvalisuse, keskkonnasõbralikkuse ja tõhususe.

Me oleme veendunud, et te hindade körgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda.

Me loodame, et jäite oma ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend.

Täname, et te valisite endale kasutamiseks Husqvarna toote! Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale öiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas.

Abinõud enne uue muruniiduki kasutamist

• Loe käsitsemisõpetus hoolikalt läbi.
• Kontrolli lõikeseadme monteerimist ja korrasolekut. Juhised on toodud Koostamist käsitlevas alajaotuses.
• Tangi ja täida mootor öliga. Masinaga on kaasas piisava ölikogusega mahuti. Vaata kütuse käitlemise peatükis olevaid juhiseid.

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.

ETTEVAATUST! Vale või hooletu kasutamise korral võib muruniiduk olla ohtlik tööriist, mis võib põhjustada tõsise või isegi eluohtliku vigastuse. Väga oluline on lugeda ja aru saada käesoleva kasutusjuhendi sisust.

ETTEVAATUST! Mootori väljaheitegaaside pikaajaline sissehingamine võib põhjustada terviseriske.

Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas.

MIS ON MIS?

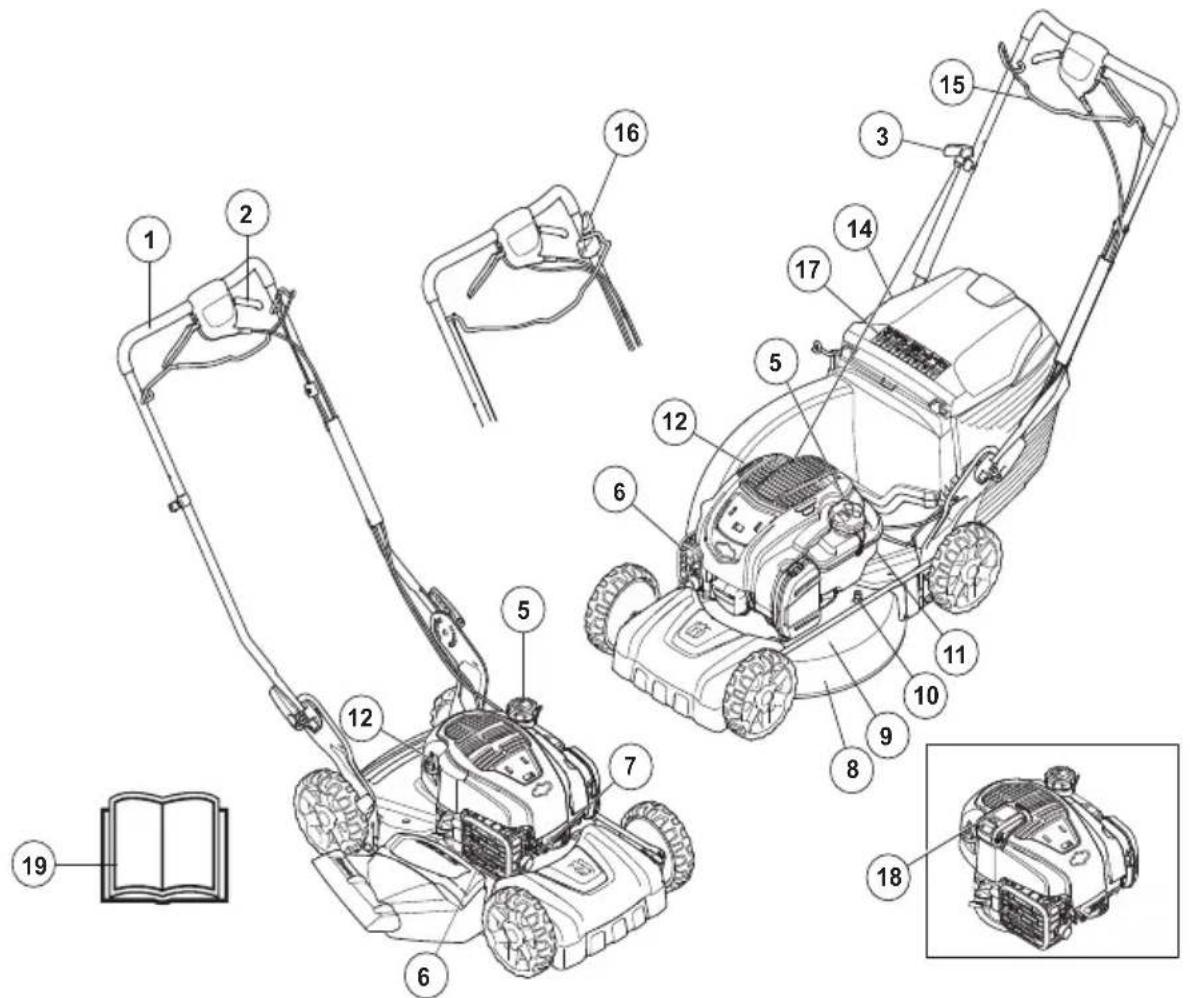

Mis on mis muruniidukil?

1 Käepide/juhtraud
2 Ajam
3 Käiviti käepide (LB 348V, LC 348V, LC 353V)
4 Rohupüüdja (mitte LB348V)
5 Kütusepaak
6 Öhufilter
7 Süüteküunlad
8 Lõiketerakate
9 Summuti
10 Veeliitmik

11 Kaitsekate
12 Õlipaak
13 Niitmiskõrguse regulaator
14 Tagumine deflektor (mitte LB348V)
15 Mootoripiduri hoob / käivitushoob (LC 348VI, LC 353VI)
16 Käivitustõkesti (LC 348VI, LC 353VI)
17 Sümbolid
18 Aku (LC 348VI, LC 353VI)
19 Käsitsemisõpetus

SEADME OHUTUSVARUSTUS

Üldised näpunäited

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu töö.

ETTEVAATUST! Ära kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustöökojas parandada.

Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküinlalt.

Lõiketerakate

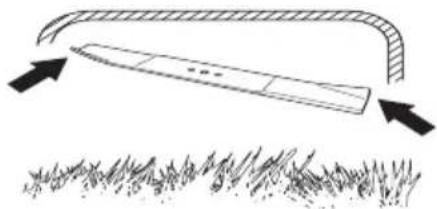

- Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks.

Lõikurikatte kontrollimine

- Kontrolli, et löiketerakate on terve ja ilma nähtavate defektideta, näiteks materjalipragudeta.

Elektriline käivitus

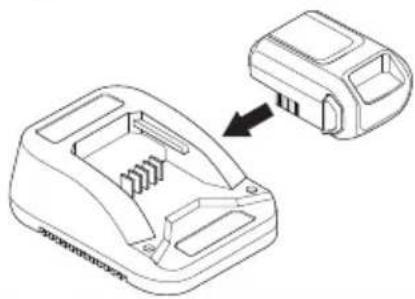

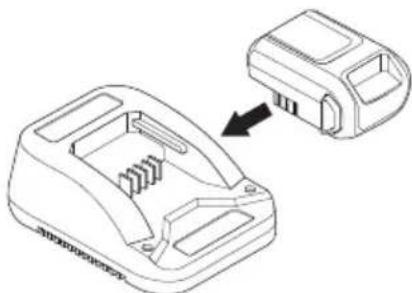

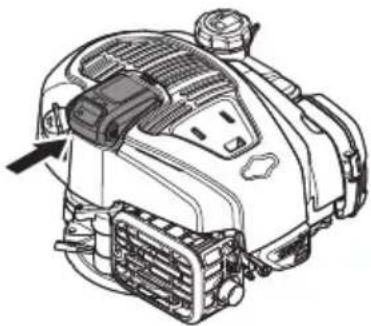

Elektrilise käivitiga masinatel on hölpsalt eemaldatav aku. Aku tuleb hoida masinast eraldi, kui masinat ei kasutata või see on järelevalveta.

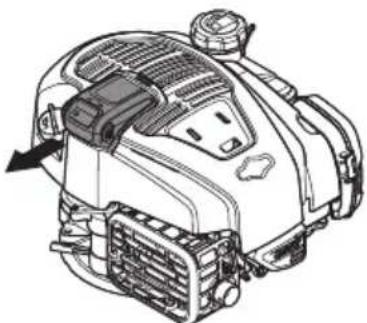

- Aku eemaldamiseks (pealüliiti) hoidke all lukustusnuppe ja tömmake akut küljele.

- Mootoripidur on ette nähtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

- Käivitage mootor ja vabasta seejärel pidurihoob. Mootor seiskub ja vedu ühendatakse lahti. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul.

Juhusliku käivitamise vältimiseks tuleb kontrollida käivitustõkesti tööd.

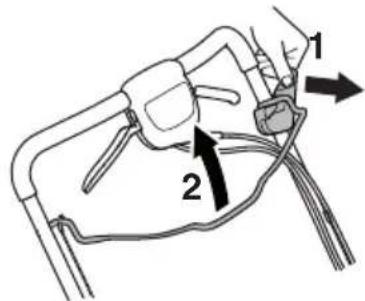

Käivitustõkesti kontrollimine

- Tõmmake käivitushooba enda poole ja veenduge, et käivitustõkesti ei lase hooval käiviti mootorit aktiveerida. - Veenduge, et käivitustõkesti naaseb pärast käivitamist hölpsalt algasendisse.

ETTEVAATUST! Ärge kunagi kasutage ilma summutita või viga saanud summutiga seadet. Vigane summuti võib suurendada mürataset ja tuleohtu. Hoidke tulekustutusvahendid käepärast.

Summuti läheb seadme töötamisel väga kuumaks ja on kuum ka pärast seadme välja lülitamist. See kehtib ka tühikäigul töötamise kohta. Olge töötamisel hoolikas ja ettevaatlik, eriti siis, kui töötate tuleohtlike gaaside ja muude materjalide lähedal.

- Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootori heitgaasid operaatorist eemale.

Summuti kontroll

- Kontrollige korrapäraselt, kas summuti on terve ja kas see on korralikult kinni.

KOKKUPANEK JA REGULEERIMINE

Üldised näpunäited

TÄHTIS! Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt.

Käepide

Koostamine

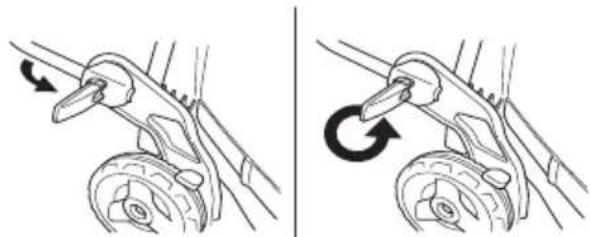

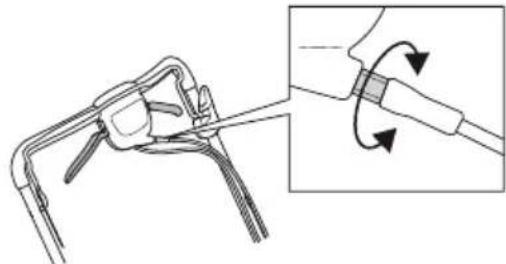

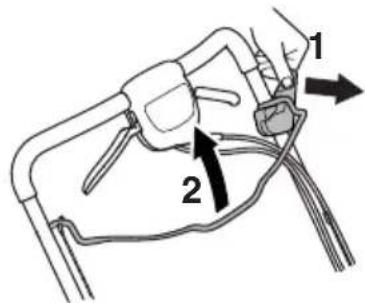

- Keerake alumised hoovad lahti.

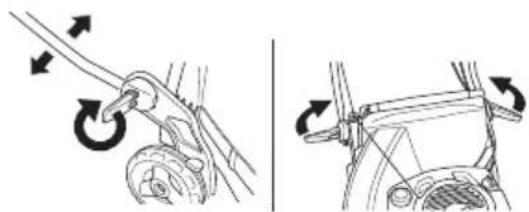

- Reguleerige käepideme körgust ja keerake nupud korralikult kinni.

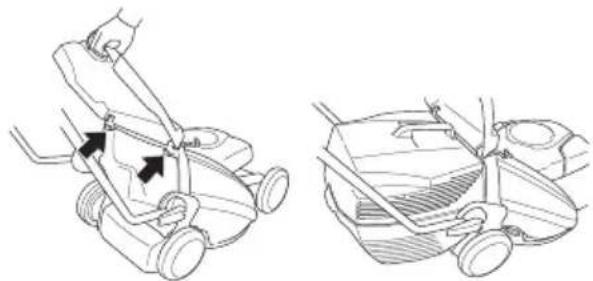

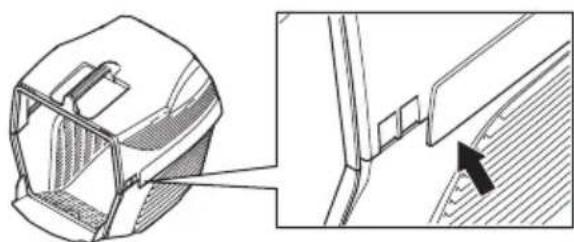

- Langetage pealmine kate. Veenduge, et servariba on paigaldatud alumise katte välisosale.

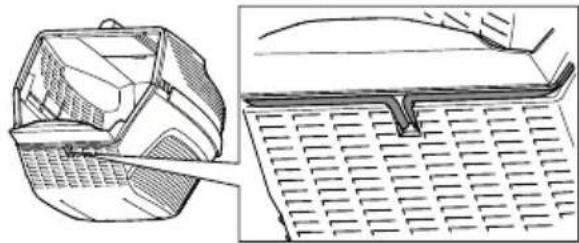

- Tömmake metallserv nii pealmise kui alumise katte ümber. Kinnitage metallserv alumise katte külge.

- Töstke tagumine kaitse ja riputage murupunker külge.

Lisavarustusena on saadaval multšimiskomplekt, et püüduriga masinatega saaks multšimisfunktsiooni kasutada.

Multšimiskomplekt koosneb multšimiskorgist ja multšimisterast.

Paigaldage multšimiskork.

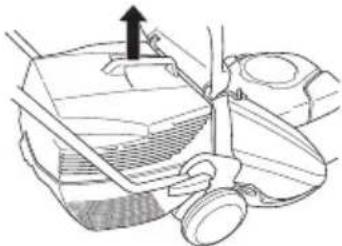

- Tõstke tagumine kaitse ja eemaldage murupunker.

- Sisestage multšimiskork murukoguja kanalisse.

- Sulgege kaas ja veenduge, et see oleks multšimiskorgiga lukustatud.

TÄHELEPANU! Ära seadista niitmiskörgust liiga madalaks, kuna ebatasasuste korral võivad lõiketerad käia küngaste vastu.

Niitmiskõrgust saab seadistada viide erinevasse asendisse, mm

- Ölipaak on tarnimisel tühi. Ölä tuleb lisada aeglaselt. Vt ka neid juhiseid, mis on toodud alajaotuses Hooldamine. Mootoriöli vahetatakse esimest korda pärast 5 töötundi.

Üldised näpunäited

ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või vingugaasimürgistuse.

Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi õhustatavas kohas.

Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Ärge suitsetage kütuse lähedal ega pange sinna kuumi esemeid.

Küttesegu

MÄRKUS! Seadmele on paigaldatud neljataktimootor. Jälgige, et mootoris oleks alati piisavalt öli.

Bensiin

• Kasuta kvaliteetset plii- või pliivaba bensiini.
• Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See vöib mootorit kahjustada ja pöhjustada tõsiseid mootoririkkeid.
• Kui on saadaval keskkonnasäästlikku, nn. alkülaatkütust, tuleb seda kasutada.

Mootoriõli.

MÄRKUS! Kontrolli enne muruniiduki käivitamist ölitaset. Liiga madal ölitase võib põhjustada tõsiseid mootorikahjustusi.

• Vaadake juhiseid peatükist „Hooldus“.
- Mootoriöli vahetatakse esimest korda pärast 5 töötundi. Tehniliste andmete peatükist leiate juhised sobiva öli valimiseks. Ärge kasutage kahetaktimootori öli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist mõni minut jahtuda. Mootor peab olema välja lülitatud ning seiskamislüliti asendis STOP.

Bensiini mahaloksumise vältimiseks kasutage kütuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.

Pühkige kütusepaagi korgi ümbrus puhtaks.

Pärast kütuse lisamist pinguta korki hoolikalt. Hooletus võib põhjustada tulekahju.

Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast.

Ära käivita seadet:

• Kui kütus või mootoriõli on tilkunud masinale, kuivata kõik pritsmed ja lase bensiinijääkidel aurustuda.
• Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga.
• Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.

- Lase kütuse– ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli jaoks.

Isiklik ohutusvarustus

Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista önnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

Kasuta alati:

• Vastupidavad, mittelibisevad jalatsid.
- Tugevad pikad püksid. Ära kanna lühikesi pükse või sandaale ega ole paljajalu.
- Vajadusel tuleb kasutada kindaid, näiteks lõikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Üldised ohutuseeskirjad

Selles osas kirjeldatakse põhilisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.
• Ärge unustage, et seadme operaator vastutab seadmest tingitud ohtude ning önnetuste ning varaliste kahjude eest.
• Seade tuleb puhas hoida. Sildid ja kleebised peavad olema täielikult loetavad.

Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja lähtuge tervest mõistusest. Kui satute ebaturvalisena tunduvasse olukorda, lõpetage töö ning otsige asjatundlikku abi. Pöörduge edasimüüja, hoolduskeskuse või kogenud kasutaja poole. Ärge üritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Tösiste vöi surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

Ärge lubage seadet kasutada või hooldada väljaõppeta inimesi või lapsi.

Ohutuse tagamiseks tuleks füüsilise või vaimse puudega või terviserikkega inimestel seadet kasutada vaid järelevalve all.

Ära luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisõpetuse sisust aru saanud.

Ärge töötage seadmega, kui te olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist.

ETTEVAATUST! Kooskõlastuseta muudatused ja mitteoriginaalosad võivad põhjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata.

Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehitanud.

Ärge kunagi kasutage vigastatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid lõigust Hooldus".

Kasuta alati originaalosi.

KÄITAMINE

Tööplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid võivad õhku paiskuda ning tabada inimesi või esemeid. Hoidke kõrvalised isikud ja loomad ohutus kauguses.
• Ärge kunagi kasutage seadet halva ilmaga, eriti udu, vihma, niiskete või märgade töötingimuste, tugeva tuule, liigse külma ning pikseohu korral jms oludes. Külma ilmaga töötamine on väga väsitav ja sellega kaasneb muid ohte, nagu libe maapind.
• Kontrollige ümbrust ja veenduge, et miski ei saa häirida teie kontrolli seadme üle.
• Ettevaatust juurte, kivide, okste, aukude, kraavide jms. Körges rohus võib takistusi mitte märgata.
• Nõlvade niitmine võib olla ohtlik. Ära kasuta muruniidukit väga järskudel nõlvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
• Kallakul peab käik kulgema nõlvakaldega risti. Mööda nõlva üles ja alla käia on palju raskem.
• Ettevaatust nurkade ja vaatevälja varjavate objektide läheduses.

Tööohutus

• Muruniiduk on ette nähtud üksnes muru niitmiseks. Seadme mitteotstarbekohane kasutamine on keelatud.
• Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.
• Ära kunagi käivita muruniidukit enne, kui lõiketera ja kõik katted on korrektselt paigaldatud. Vastasel korral võib lõiketera lahti tulla ning põhjustada vigastusi.
• Väldi lõiketera lõöke vastu võõrkehi nagu kivid, puujuured või muu sarnane. Selle tagajärjel võib lõiketera nüriks muutuda ning mootorivõll kõverduda. Kõver telg toob kaasa tasakaalu kadumise ja tugeva vibratsiooni, millega kaasneb lõiketera eemaldumise oht.
• Pidurihoob ei tohi masina töö ajal olla püsivalt kinnitatud käepideme külge.
• Aseta muruniiduk stabiilsele tasasele aluspinnale ja käivita see. Jälgä, et lõiketera ei satuks kontakti maapinna või muude esemetega.
• Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke käed ja jalad liikuvatest teradest eemal.
• Ärge kallutage töötava mootoriga seadet. Ära kunagi jookse töötava masinaga. Muruniidukiga tuleb alati töötada käies.
• Masinat töö ajal enda suunas tömmates tuleb olla äärmiselt tähelepanelik.
• Ära kunagi tõsta või kanna muruniidukit, kui selle mootor on käivitatud. Kui pead muruniidukit tõstma, seiska kõigepealt mootor ning eemalda süütekaabel süüteküunlalt.

• Ärge niitke muru tagurpidi liikudes.

• Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

• Ära kunagi jookse töötava masinaga. Muruniidukiga tuleb alati töötada käies.
• Enne niitmiskõrguse muutmist seiska mootor. Ärge seadistage, kui mootor töötab.
• Mitte kunagi ärge jätke töötava mootoriga seadet järelevalveta. Lülitage mootor välja. Veenduge, et lõikeosa on lõpetanud pöörlemise.
• Kui puutute seadmega vastu mingit kõrvalist eset või kui vibratsioon lakkab, katkestage kohe töö ja lülitage seade välja. Võtke süütejuhe süüteküünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Põhiline lõikamistehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nüri tera lõikab ebaühtlaselt ning rohuliblede lõikepind tömbub kollaseks.
• Ära kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida köigepealt suure niitmiskörgusega. Seejärel kontrolli tulemust ja laneta körgus sobiva tasemeni. Kui muru on eriti körge, söida aeglaselt ja niida kaks korda.
• Niitke iga kord erinevas suunas, et vältida triipude tekkimist murule.
• Enne masina enda poole tömbamist vabastage ajam ja lükake masinat umbes 10 cm edasisuunas.
• Takistusele lähenemisel vabastage kindlasti jõuülekanne.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et vältida vedamise käigus võimalikke kahjustusi ja õnnetusi.
• Hoidke seadet suletud ruumis, lastele ning kõrvalistele isikutele kättesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja külma eest kaitstud kohas.
• Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsemine“.
• Eemaldage aku alati, kui masin jäetakse järelevalveta. (LC 348VI, LC 353VI)

KÄITAMINE

Käivitamine ja seiskamine Enne käivitamist

ETTEVAATUST! Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et tööpiirkonnas poleks võõraid isikuid.
- Hooldage iga päev. Vaadake juhiseid peatükist „Hooldus“.
- Jälgı, kas süütekaabel on korralikult süüteküünlal.

Käsitsi käivitamine

Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

LB 348V, LC 348V, LC 353V

• Seiske seadme taga.
• Võtke käivitikäepidemest kinni, tömmake käivitusnöör parema käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad). Tõmmake hooga, nii et mootor käivitub. Käivitusnööri ei tohi kerida käe ümber.

Elektriline käivitamine

LC 348VI, LC 353VI

Masin on varustatud elektrilise käivitiga, milleks on käivitushoob.

- Enne elektroonilise käiviti esmakordset kasutamist tuleb aku aktiveerida. Vaadake juhiseid peatükist „Hooldus“.

Elektrilise käivitiga masinatel on käivitustökesti. Mootori käivitamiseks ja terade pöörlema hakkamiseks toimige järgmiselt.

- Paigaldage aku mootorile vastavasse kambrisse ning kontrollige aku olekut.

Lisateabe saamiseks vt jaotist Aku".

• Vabastage käivitustõkesti (1).
- Tõmmake käivitushooba (2) enda poole. Masina mootori käivitumisel lülitub käiviti mootor välja.

- Rattaveo kasutamiseks tömmake sidurikangi enda poole.

Kui liikumine tundub aeglane, peate reguleerima siduritrossi. Täppisreguleerige trossi reguleerkruvi kasutades.

- Trossi pinguldamiseks ja kiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.

Ärge trosse üle pinguldage. Kui niiduk hakkab liikuma sidurihooba vajutamata, lõdvendage trossi.

- Trossi lõdvendamiseks ja kiiruse vähendamiseks keerake reguleerimiskruvi päripäeva.

Seiskamine

- Mootori seiskamiseks vabastage mootori pidurihoob/käivitushoob. Mootori pidurihoova/käivitushoova vabastamisel lülitub välja ka ajam.

TÄHTIS!

Eemaldage aku alati, kui masinat ei kasutata.

Üldised näpunäited

ETTEVAATUST! Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda volitatud töökoja poole.

Kontrolli ja/või hooldust tuleb teha välja lülitatud mootoriga. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt. Käiviti võti või aku tuleb eemaldada ka elektrilise käivitiga masinate puhul.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

• Laske Husqvarna edasimüüjal regulaarselt oma saagi kontrollida ning teha hädavajalikke seadistusi ja remonti.
• Asendage kõik kahjustatud, kulunud või katkised osad.
• Kasuta alati originaalosi.

Hooldusskeem

Hooldusskeemil on näha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustöid tuleb teha. Vaheajad on arvutatud eeldusel, et seadet kasutatakse iga päev, ning need võivad vastavalt kasutussagedusele erineda.

Igapäevane hooldus	Iganädalan e hooldus	50 tundi	Vähemalt üks kord aastas
Üldkontroll	Süüteküünlad	Kiilrihma vahetamine ja reguleerimine	Kiilrihma vahetamine ja reguleerimine
Öli tase. Summuti* Öhufilter Öhufilter
Välispidine puhastus	Vibratsioonis ummutussü steem*	Kütusesüste em	Kütusesüste em
Lõikeseade Ölivahetus Ölivahetus
Lõiketerakate ja kaitsekate*
Mootoripiduri hoob*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus“.

Üldkontroll

- Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Ära kasuta masina puhastamiseks survepesu.

- Enne masina hooldamist, remontimist või puhastamist eemaldage alati masinast aku. Aku eemaldamiseks (pealüliti) hoidke all lukustusnuppe ja tömmake akut küljele.

- Ära kunagi pritsi vett otse mootorile.

- Lõikekorpuse alt puhastamisel tühjendage kütusepaak ning asetage masin küljele, nii et summuti jääb allapoole.

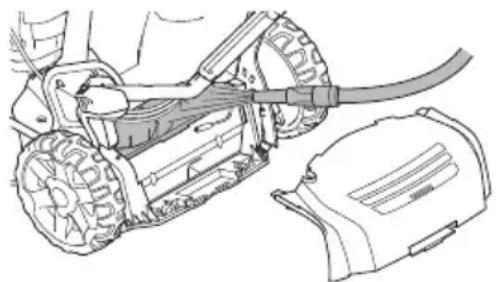

Reduktori puhastamine.

- Eemaldage hooldusluuk.

- Puhastage reduktor harja kasutades lehtedest ja rohust. Vajaduse korral puhastage käigukastikorpus veega.

Õli tase

Õlitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli õlitaset mõõtevardaga õlipaagi korgi küljes.

- Eemaldage ölipaagi kork ning pühkige ölivarras puhtaks.

- Pange ölivarras uuesti paaki. Korrektse ölitaseme näidu saamiseks peab ölipaagi kork olema täielikult lahti keeratud.

- Kui ôlitase on madal, lisa mootoriöli kuni ôlivarda ülemise tasemeni.

Õlivahetus

• Tühjenda kütusepaak.
• Keera lahti ölipaagi kork.
• Aseta kohale sobiv nõu õli kogumiseks.
• Lase öli välja, kallutades mootorit nii, et öli voolab täitetoru kaudu välja. Küsi lähimast bensiinijaamast, kuhu saad ära anda kütuse ja mootoriöli jäägid.
• Täitke hea kvaliteediga uue mootoriõliga. Vaadake juhiseid peatükist "Tehnilised näitajad".

HOOLDUS

Lõikeseade

• Kontrolli lõikeosa seisukorda, et seal poleks vigastusi või pragusid. Vigastatud või pragudega lõikeosad tuleb välja vahetada.
• Jälgi, et Sul oleks alati hästi teritatud ja õigesti tasakaalustatud lõiketera.

ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lõiketerad on väga teravad ning lõikekahjustused võivad tekkida väga kergesti.

TÄHELEPANU! Pärast teritamist tuleb lõiketerasid tasakaalustada. Terade tasakaalustamist, vahetamist või teritamist tuleb teha töökojas.

Kui niiduk sõidab takistuse otsa ja lõiketerad lähevad katki, tuleb need vahetada.

Terade vahetamine

Lahti võtmine:

- Keera lahti polt, mis hoiab lõiketera.

- Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas lõiketera polt on terve ja mootorivõll ei ole kõver.

Koostamine:

- Tera tuleb paigaldada nii, et nurga all olevad otsad on suunatud üles katte poole.

- Aseta lõiketera hõördeseibiga vastu lõiketerakinnitust. Jälgi, et lõiketera on teljel õigesti keskel. Vibratsiooni vältimiseks aseta lõiketera nii, et lõiketera kinnituse markeering on lõiketera külgedelt näha.

- Paigaldage vedruseib ning keerake polt ja seib korralikult kinni. Polt tuleb pingutada jõumomendini 80 Nm.

• Keerake tera käega, veendumaks, et see pöörleb vabalt.
  • Proovikäivitage seade.

TÄHTIS!

Olge alati ettevaatlik ja lähtuge tervest möistusest. Vältige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi läbilugemist tunnete veel ebakindlust, küsige enne jätkamist nõu asjatundjalt. Võtke ühendust volitatud töökojaga.

Kasutage alati ainult originaalvaruosi. Lisateabe saamiseks vaadake jaotist "Tehnilised andmed".

HOOLDUS

Aku

TÄHTIS! Tühja akut ei tohi visata ära koos olmejäätmetega! Viige see lähimasse teenindus- või kogumispunkti.

Aku toimib ohutuslülitina ning tuleb paigaldada masinale ainult masina kasutamisel.

Aku on nutikas 10,8 V liitiumaku, mis tuleb enne esmakordset kasutamist aktiveerida.

Asetage aku laadijasse ja oodake, kuni süttib vähemalt üks roheline tuli (10 sekundit). Seejärel võib aku mootorile paigaldada.

Akul on lihtsalt kontrollitav LED-tuledega (1-4) pingenäidik.

Kui pinge on liiga madal (põleb 1 või 0 LED-tuld), asetage aku laadijasse ja ühendage see pistikupessa (220 V, 50 Hz).

Tühi aku laetakse täielikult täis umbes 60 minutiga.

Akut saab kiirlaadida lühiajaliselt ilma seda kahjustamata.

Aku märgutuli. Põhjus
Punane tuli põleb Akut laetakse.
Punane tuli vilgub	Aku on liiga kuum ning laadimine algab, kui saavutatakse õige temperatuur.
Roheline tuli põleb Aku on laetud.
Punane ja roheline tuli vilguvad	Aku on kahjustatud ning tuleb asendada.

Süüteküünlad

MÄRKUS! Kasuta alati soovitatud süütekünla tüüpi! Vale süüteküunal võib vigastada kolbi või silindrit.

- Kui seadme võimsus on väike, käivitada on raske või seade töötab tühikäigul ebaühtlaselt, kontrollige alati kõigepealt, kas süüteküunal on korras, enne muude abinõude rakendamist.

- Puhasta must süüteküünal ja kontrolli samal ajal, kas elektroodide vahe on 0.7 mm. Vajaduse korral vahetage välja.

Õhufilter

• Eemalda õhufiltri kaitse ja demonterei õhufilter.
• Puhastage filter, koputades seda tasase pinna vastu. Ärge kunagi kasutage filtri puhastamiseks bensiiiniga lahustit, nt petrooleumi, ega suruõhku.
• Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada.
• Jäligi paigaldamisel, et öhufilter on tihedalt vastu filtrihoidikut.

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kütusevoolikut. Vajadusel vahetage.

Taaskasutus

Seadme oodatav tööaeg on mitmeid aastaid. See vähendab seadme kahjulikku möju keskkonnale. Hooldage seadet vastavalt käesolevatele juhistele. See tagab mootori vastupidavuse ning vähendab kahjulike emissioonide hulka. Seade demonteeritakse osadeks ning erinevad materjalid saadetakse taaskasutusse. Enamus seadme osadest on taaskasutatavad.

TEHNILISED ANDMED

Tehnilised andmed

	LC353V Classsic LC 353VI	Classsic
Mootor
Mootori tootja Briggs & Stratton Briggs & Stratton
Silindri maht, cm ^3	163 163
Kiirus, p/min 2900 2900
Mootori nimivõimsus, kW (vt märkus 1) 2,6 2,6
Süütesüsteem
Süüteküunlad BS OHV 992304 BS OHV 992304
Elektroodide vahe, mm 0,7 0,7
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 1,0 1,0
Õlipaagi maht, liitrit 0,5 0,5
Mootoriõli. SAE 30 SAE 30
Kaal
Muruniiduk tühjade paakidega, kg 38 40
Müraemissioon (vt. märkust 2)
Müra võimsustase, dBA	97 97
Müra võimsustase, garanteeritud LWA dBA	98 98
Müratase (vt. märkust 3)
Mürarõhutase kasutaja kõrva juures, dB (A)	83 84
Vibratsioonitase (vt. märkust 4)
Käepide, m/s ^2	4,0 5,3
Lõikamine
Niitmiskõrgus, mm	25-70	25-70
Töölaius, mm 530 530
Tera	Combi	Combi
Tootenumber 5104364-20 5104364-20
Kogumiskoti maht, liitrit	60 60
Ajam
Kiirus, km/h	5,4 5,4
Käivitamine
Elektriline käivitus	-	Ja
Aku	-	Li-ion, 12V/15,7Wh

Märkus 1 Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik efektiivvõimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.
2. märkus: Ümbritsevasse keskkonda leviva müra võimsus (LWA), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ.
3. märkus: Helirõhutaseme kohta toodud andmete statistiline dispersion (standardhälve) on 1,2 dB (A).
4. märkus: Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersion (standardhälve) on 0,2 m/s ^2 .

TEHNILISED ANDMED

	LC348V Classsic	LB348V Classsic	LC 348VI Classsic
Mootor
Mootori tootja Briggs & Stratton Briggs & Stratton Briggs & Stratton	Stratton
Silindri maht, cm ^3	163 163 163
Kiirus, rpm 2900 2900 2900
Mootori nimivõimsus, kW (vt märkus 1) 2,4 2,4 2,6
Süütesüsteem
Süüteküunlad BS OHV 992304 BS OHV 992304 BS OHV 992304	304
Elektroodide vahe, mm 0,7 0,7 0,7
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 1,0 1,0 1,0
Ölipaagi maht, liitrit 0,5 0,5 0,5
Mootoriöli. SAE 30 SAE 30 SAE 30
Kaal
Muruniiduk tühjade paakidega, kg 33 40	38
Müraemission (vt. märkust 2)
Müra võimsustase, dBA	94	93	95
Müra võimsustase, garanteeritud L _WA dBA	96	95	96
Müratase (vt. märkust 3)
Mürarõhutase kasutaja kõrva juures, dB (A)	82	82	81
Vibratsioonitase (vt. märkust 4)
Käepide, m/s ^2	5,1 3,8 5,1
Lõikamine
Niitmiskõrgus, mm	25-70	25-70	25-70
Töölaius, mm 480 480 480
Lõikesüsteem	3 in 1	2 in 1	2 in 1
Tera	Collect	Mulch	Collect
Tootenumber 5856075-20 5028813-10 5856075-20
Kogumiskoti maht, liitrit	60	-	60
Ajam
Kiirus, km/h	5,4 5,4 5,4
Käivitamine
Elektriline käivitus	-	-	Ja
Aku	-	-	Li-ion, 12V/15,7Wh

1. märkus: Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), möõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik efektiivvõimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.
2. märkus: Ümbritsevasse keskkonda leviva müra võimsus (LWA). mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ.
3. märkus: Helirõhutaseme kohta toodud andmete statistiline dispersion (standardhälve) on 1,2 dB (A).
4. märkus: Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersion (standardhälve) on 0,2 m/s ^2 .

EÜ kinnitus vastavusest

• 2006/42/EÜ (17. mai 2006. a) „mehhanismide kohta“.
• elektromagnetilise ühilduvuse direktiiv 26. veebruar 2014, 2014/30/EU.
• müradirektiiv 8. maist 2000 2000/14/EÜ.

Teave müra kohta on toodud peatükis Tehnilised andmed.

Järgitud on alljärgnevaid standardeid: ISO 5395, ISO 11094, EN 55012.

0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, on välja andnud tunnistuse seadme vastavuse kohta ELi nõukogu 8. mai 2000 direktiivi 2000/14/EÜ lisale VI müraemissioonide kohta keskkonnas.

Huskvarna 16. september 2015. aasta

$$ \Delta \cdot 2 m $$

Claes Losdal, arendusdirektor/aiandustooted.

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

SUTARTINIAI ŽENKLAI

Sutartiniai ženklai
