BRUKSANVISNING LC 348VI HUSQVARNA

WARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Se till att inga obehöriga finns inom arbetsområdet.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Varning för utslungade föremål och rikoschetter.

Varning för roterande kniv. Akta händer och fötter.

Varning för roterande delar. Akta händer och fötter.

Denna produkt överensstämmer med gällande EG-direktiv.

Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal.

Använd aldrig maskinen inomhus eller i utrymmen som saknar ventilation. Avgaserna innehåller kolmonoxid, en luktlös, giftig och livsfarlig gas.

Explosionsrisk

Tanka aldrig med motorn i drift.

Mycket het yta.

Stoppa motorn.

Starta motorn

Avlägsna säkerhetsbrytare (batteri) innan underhållsarbete påbörjas eller om maskinen lämnas obevakad.

Förklaring av varningsnivåer

Varningarna är graderade i tre nivåer.

WARNING!

WARNING! Används om risk för allvarlig personskada eller dödsfall föreligger för operatör eller omgivning om man inte följer givna instruktioner.

VIKTIGT!

VIKTIGT! Används om risk för personskada föreligger för operatör eller omgivning om man inte följer givna instruktioner.

OBS!

OBS! Används om risk för material- eller maskinskada föreligger om man inte följer givna instruktioner.

INNEHÅLL

Innehåll

SYMBOLFÖRKLARING

Symbolförklaring 2

Förklaring av varningsnivåer 2

INNEHÅLL

Innehåll 3

PRESENTATION

Bäste kund! 4

Åtgärder före användning av ny gräsklippare ...... 4

VAD ÄR VAD?

Vad är vad på gräsklipparen? 5

MASKINENS SÄKERHETSUTRUSTNING

Allmänt 6

MONTERING OCH INSTÄLLNINGAR

Allmänt 7

Handtag 7

Klipphöjd 8

Transport och förvaring 9

HANDHAVANDE

Personlig skyddsutrustning 10

Allmänna säkerhetsinstruktioner 10

Grundläggande arbetsteknik 11

Transport och förvaring 11

Start och stopp 12

UNDERHÄLL

Allmänt 13

Underhällsschema 13

Allmän översyn 13

Utvändig rengöring 13

Oljenivå 13

Oljebyte 13

Skärutrustning 14

Batteri 15

Tändstift 15

Luftfilter 15

Bränslesystem 15

Återvinning 15

TEKNISKA DATA

Tekniska data 16

EG-försäkran om överensstämmelse 18

Bäste kund!

Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk, eftersom än användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar.

Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika finesser tagits fram för att förbättra produkterna inom dessa områden.

Vi är övertygade om att Ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid framöver. Ett köp av någon av våra produkter ger Dig tillgång till professionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad.

Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren.

Tack för att du använder en Husqvarna-produkt!

Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

Åtgärder före användning av ny gräsklippare

• Läs igenom bruksanvisningen noggrant.
• Kontrollera skärutrustningens montering och justering. Se anvisningar under rubrik Montering.
• Tanka och fyll på olja i motorn. En behållare med tillräcklig oljemängd medföljer maskinen. Se anvisningar under rubrik bränslehantering.

VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillständ från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.

WARNING! En gräsklippare kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.

WARNING! Långvarig inandning av motorns avgaser kan utgöra en hälsorisk.

Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

VAD ÄR VAD?

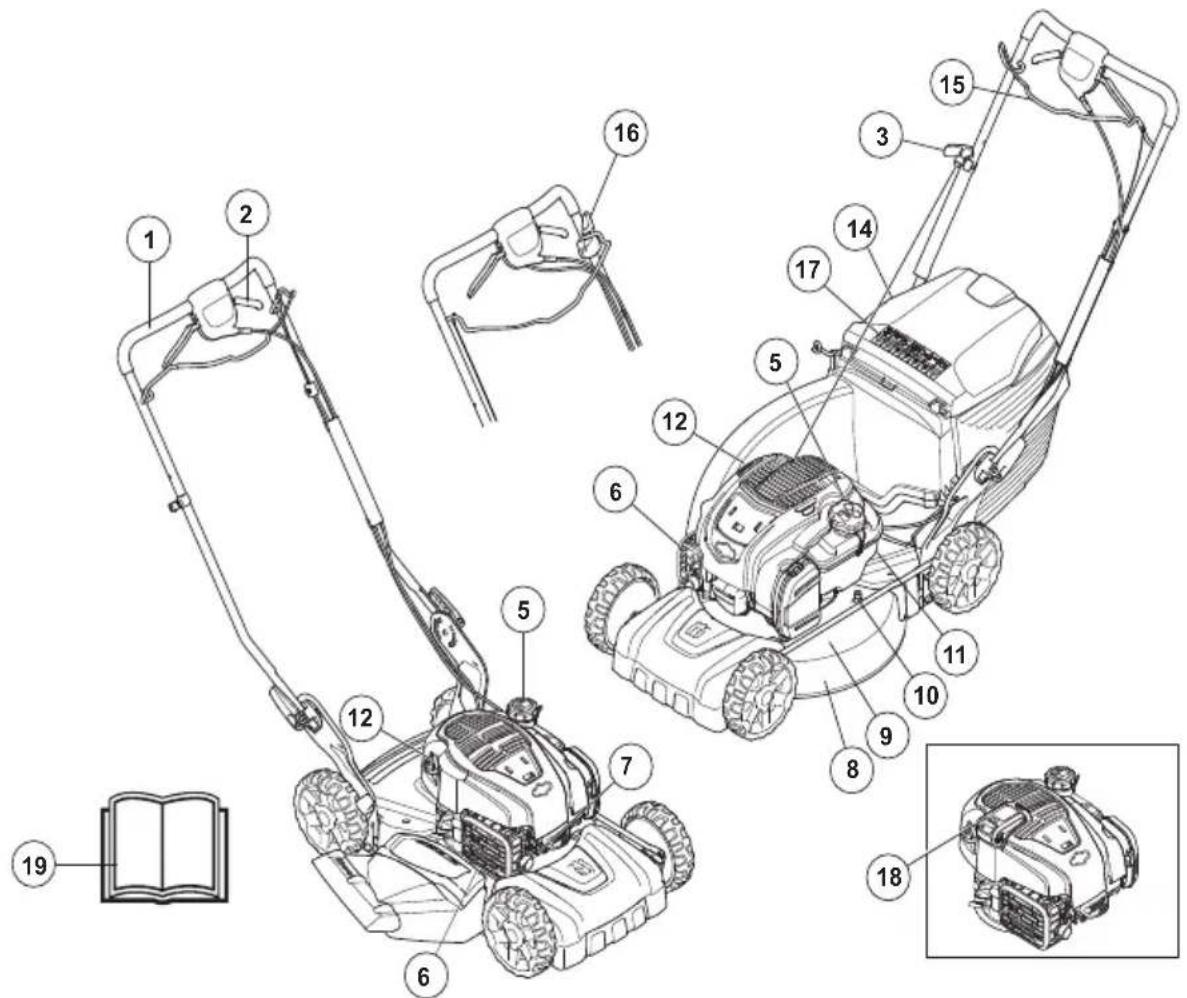

Vad är vad på gräsklipparen?

1 Handtag / styre
2 Drivning
3 Starthandtag (LB 348V, LC 348V, LC 353V)
4 Gräsuppsamlare (ej LB348V)
5 Bränsletank
6 Luftfilter
7 Tändstift
8 Klippkåpa
9 Ljuddämpare
10 Vattenanslutning

11 Skyddskåpa
12 Oljetank
13 Klipphöjdsreglage
14 Bakre sköld (ej LB348V)
15 Motorbromsbygel / Startbygel (LC 348VI, LC 353VI)
16 Startspärr (LC 348VI, LC 353VI)
17 Symboler
18 Batteri (LC 348VI, LC 353VI)
19 Bruksanvisning

MASKINENS SÄKERHETSUTRUSTNING

Allmänt

I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion.

VARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Klippkåpa

- Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador.

- Kontrollera att klippkåpan är hel och utan synbara defekter, t ex materialsprickor.

Elstart

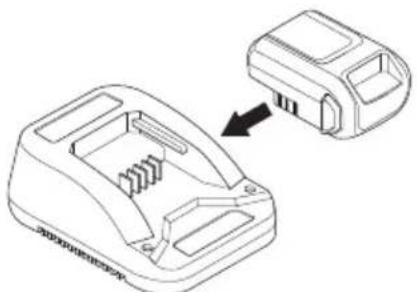

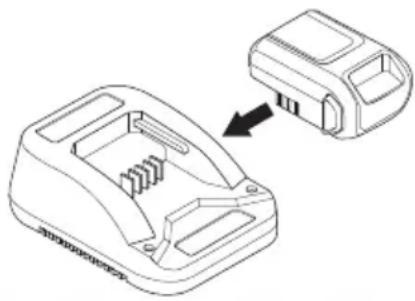

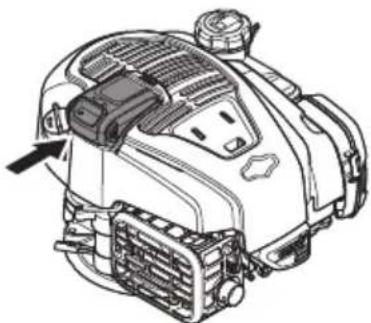

Maskiner med elstart är utrustade med ett enkelt borttagbart batteri. Batteriet skall förvaras separat från maskinen då maskinen inte används eller är obevakad.

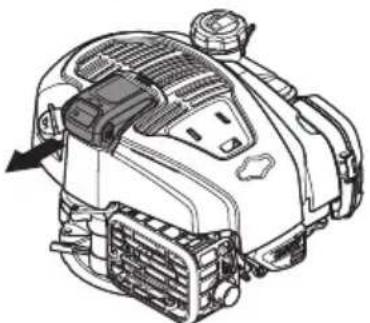

- För att ta bort startbatteriet (huvudbrytaren) håll in spärrknapparna och dra batteriet åt sidan.

- Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna.

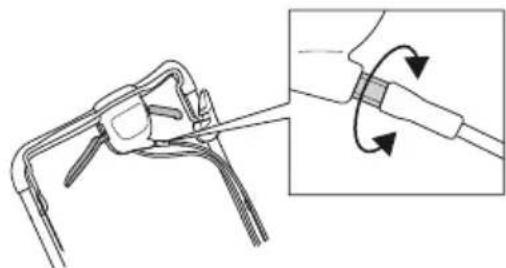

Kontroll av motorbromsbygel

- Starta motorn och släpp sedan bromsbygeln. Motorn ska stanna och drivningen ska kopplas bort. Motorbromsen ska alltid vara justerad så att motorn stannar inom 3 sekunder.

På LC 348VI, LC 353VI fungerar motorbromsbygeln även som startbygel.

För att förhindra oavsiktlig start måste startspärrens funktion kontrolleras.

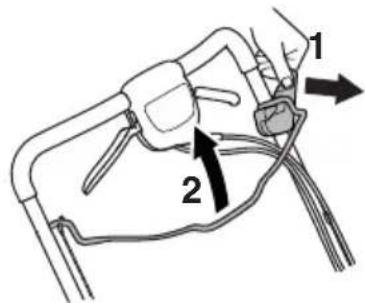

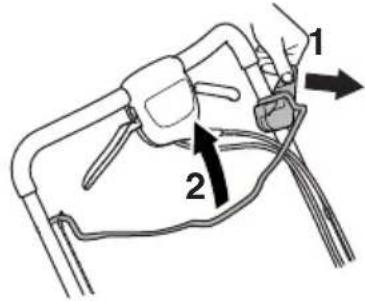

Kontroll av startspärr

• Dra startbygeln mot dig och kontrollera att startspärren hindrar bygeln från att aktivera startmotorn.
• Se till att startspärren lätt återgår till ursprungsläget efter aktivering.

VARNING! Använd aldrig en maskin utan eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken avsevärt. Ha verktyg för brandsläckning tillgängliga.

Ljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser.

- Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren.

Kontroll av Ijuddämpare

- Kontrollera regelbundet att ljuddämparen är hel och att den sitter ordentligt fast.

MONTERING OCH INSTÄLLNINGAR

Allmänt

VIKTIGT! Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Handtag

Montering

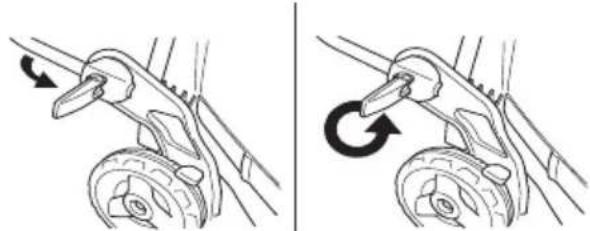

- Lossa de undre vreden.

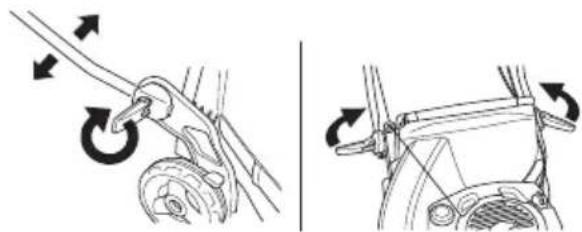

- Justera höjden på handtaget och skruva åt vreden ordentligt.

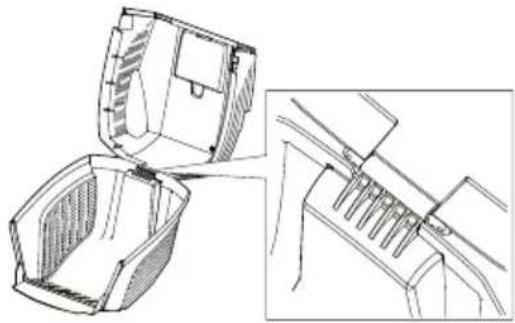

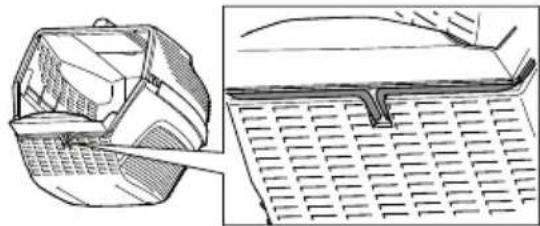

• Haka i den övre kåpans fäste i den undre.

- Fäll ner den övre kåpan. Se till att kantlisten hamnar på utsidan av den undre kåpan.

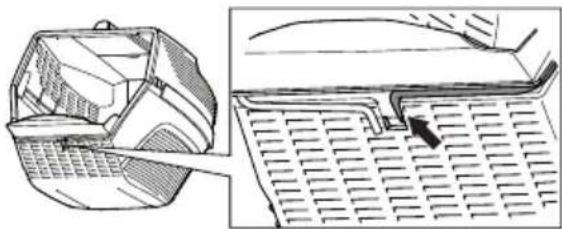

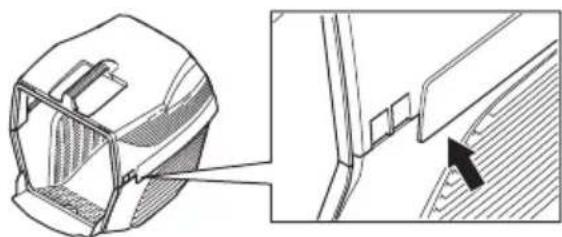

- Haka fast änden av metallisten i den undre kåpans spår.

- Trä metallisten runt både övre och undre kåpan. Spänn fast listen i den undre kåpan.

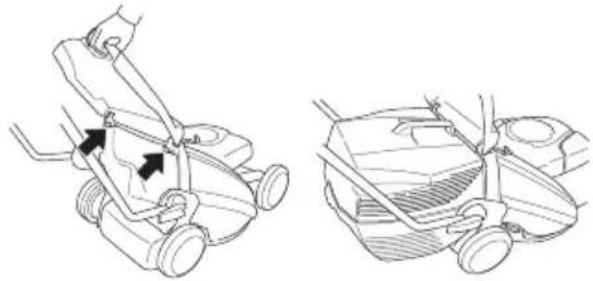

- Lyft bakre skölden och häng upp gräsbehållaren.

Som tillbehör finns ett mulchkit för att få maskinerna med uppsamlare att användas med mulchfunktion.

Mulchkitet består av mulchplug och mulchkniv.

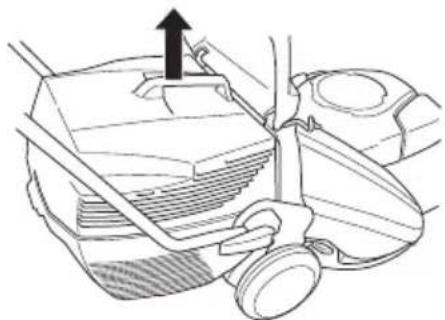

Montera fast mulchingpluggen.

- Lyft upp bakre skölden och lyft bort behållaren.

- Sätt dit mulchingpluggen i uppsamlarkanalen.

- Stäng skölden och se till att den låses fast med mulchingpluggen.

OBS! Ställ inte klipphöjden för lågt då det finns risk för att knivarna tar i marken vid ojämnheter.

Klipphöjden kan ställas i fem olika lägen, mm

- Oljetanken är tom vid leverans. Fyll på olja långsamt. Se även anvisningar under rubrik Underhåll. Motoroljan ska bytas första gången efter 5 timmars körtid.

Allmänt

VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering.

Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material!

Rök inte och placera heller inte något varmt föremål i närheten av bränsle.

Drivmedel

OBS! Maskinen är försedd med en fyrtaktsmotor. Se till att det alltid finns tillräckligt med olja i oljetanken.

Bensin

• Använd blyfri eller blyad kvalitetsbensin.
• Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.
• Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig ska sådan användas.

Motorolja

OBS! Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador.

• Se anvisningar i avsnitt "Underhåll".
• Motoroljan ska bytas första gången efter 5 timmars körtid. Se tekniska data för rekommendation av typ. Använd aldrig olja avsedd för tvåtaktsmotorer.

Tankning

WARNING! Stanna motorn och låt den svalna några minuter före tankning. Motorn ska vara frånslagen, med stoppkontakten i läge STOP.

Använd alltid bensindunk utrustad för att förhindra spill.

Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.

Torka rent runt tanklocket.

Drag åt tanklocket noga efter tankning. Oaktsamhet kan leda till brand.

Flytta maskinen minst 3 m från tankningsstället innan du startar.

Starta aldrig maskinen:

• Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.
• Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.
• Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.

Transport och förvaring

• Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen läga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.
• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Långtidsförvaring

- Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

HANDHAVANDE

Personlig skyddsutrustning

Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

Använd alltid:

• Halkfria och stadiga stövlar eller skor.
• Kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.
• Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning.

Allmänna säkerhetsinstruktioner

Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med maskinen. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet.

• Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.
• Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.
• Maskinen ska hållas ren. Skyltar och dekaler ska vara fullt läsbara.

Använd alltid sunt förnuft

Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren användare. Undvik all användning du anser dig otillräckligt kvalificerad för!

WARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

WARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Låt aldrig barn eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhålla den.

Personer med nedsatt fysisk eller mental förmåga eller som av andra hälsoskäl inte är lämpade att använda maskinen får inte använda maskinen utan tillsyn av en person som ansvarar för deras säkerhet.

Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har läst och förstått innehållet i bruksanvisningen.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

WARNING! Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för användaren eller andra. Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillständ från tillverkaren.

Modifiera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modifierad av andra.

Använd aldrig en maskin som är felaktig. Följ underhålls-, säkerhetskontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll.

Använd alltid originaltillbehör.

Säkerhet i arbetsområdet

• Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.
• Föremål som träffar skärutustningen kan kastas iväg och orsaka skador på människor och föremål. Se till att inga människor eller djur befinner sig i närheten.
• Använd aldrig maskinen vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, i regn, fuktiga eller våta platser, hård vind, stark kyla, risk för åska, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.
• laktta omgivningen för att säkerställa att ingen/inget kan påverka din kontroll över maskinen.
• Se upp för rötter, stenar, grenar, gropar, diken, osv. Högt gräs kan dölja hinder.
• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bör inte användas vid större lutning än 15 grader.
• Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.
• Var uppmärksam när du närmar dig dolda hörn och föremål som kan skymma ditt synfält.

Säkerhet vid arbete

• En gräsklippare är endast konstruerad för klippning av gräsmattor. All annan användning är otillåten.
• Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".
• Starta inte gräsklipparen utan att kniv och samtliga käpor är monterade. Kniven kan annars lossna och orsaka personskador.
• Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.
• Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång.
• Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.
• Stå alltid bakom maskinen. Alla hjul ska vara på marken och händerna på styret vid klippning. Håll händer och fötter borta från den roterande kniven.
• Luta inte maskinen när motorn startas. Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.
• Var extra uppmärksam när du drar maskinen mot dig under arbete.
• Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen,

stanna först motorn och ta bort tändkabeln från tändstiftet.
- Klipp aldrig gräset när du går baklänges.
- Motorn ska stängas av vid förflyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc.
- Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.
- Stäng av motorn innan klipphöjden ändras. Gör aldrig justeringar med motorn igång.
- Lämna aldrig maskinen utan uppsikt med motorn igång. Stäng av motorn. Se till att skärutrustningen slutat rotera.
- Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.
- Klipp alltid med en skarp kniv för optimalt resultat. En slö kniv ger ett ojämnt snitt och gräset blir gult i snittytan.
- Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra långt, kör sakta och klipp eventuellt två gånger.
- Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.
- Innan maskinen dras bakåt, måste den först skjutas ca 10 cm framåt med drivningen urkopplad.
- På väg fram mot ett hinder se till att släppa drivningen innan hindret.

Grundläggande arbetsteknik

Transport och förvaring

• Säkra utrustningen vid transport för att undvika transportskador och olycksfall.
• Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.
• Förvara maskinen och dess utrustning torrt och frostfritt.
• För transport och förvaring av bränsle, se avsnitt "Bränslehantering".
• Avlägsna alltid batteriet när maskinen lämnas obevakad. (LC 348VI, LC 353VI)

HANDHAVANDE

Start och stopp Före start

WARNING! Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning".

• Se till att inga obehöriga finns inom arbetsområdet.
• Utför daglig tillsyn. Se anvisningar i avsnitt "Underhåll".
• Se till att tändkabeln sitter ordentligt på tändstiftet.

Manuell start

Motorbromsbygeln måste hållas mot handtaget när motorn startas.

LB 348V, LC 348V, LC 353V

• Ställ dig bakom maskinen.
- Grip starchandtaget, drag med höger hand långsamt ut startlinan tills ett motständ känns (starthakarna griper in). Drag med ett kraftigt drag för att starta motorn. Vira aldrig startlinan runt handen.

Elektrisk start

LC 348VI, LC 353VI

Maskinen är utrustad med elektrisk start via startbygel.

- Innan du använder elstarten för första gången måste batteriet aktiveras. Se anvisningar i avsnitt "Underhåll".

Elstartade maskiner har en startspärr. För att starta motorn och rotationen på knivarna, gör på följande vis:

- Sätt i batteriet i avsett fack på motorn och kontrollera batteriet status.

För mer information, se avsnitt "Batteri".

• Lossa startspärren (1).
• Dra startbygeln (2) mot dig. Startmotorn stannar när motorn startar.

- För att använda drivning på hjulen dra kopplingsspaken mot dig.

När drivningen känns långsam behöver kopplingsvajern justeras. Finjustera vajern med justerskruven.

- För att spänna vajern och öka hastigheten skruva justerskruven moturs.

Kontrollera att vajern inte spänns för hårt. Om maskinen börjar driva utan att kopplingsspaken påverkas förläng vajern.

- För att förlänga vajern och minska hastigheten skruva justerskruven medurs.

Stopp

- Motorn stannas genom att släppa motorbromsbygeln/startbygeln. Även drivningen kopplas bort när man släpper motorbromsbygeln/startbygeln.

VIKTIGT!

Avlägsna alltid batteriet när maskinen inte används eller om maskinen lämnas obavakad.

Allmänt

WARNING! Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad.

Kontroll och/eller underhåll skall utföras med motorn frånslagen. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet. Maskiner utrustade med elstart ska även startnyckel eller batteri avlägsnas.

Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad.

• Låt din Husqvarna-återförsäljare regelbundet kontrollera maskinen och göra nödvändiga inställningar och reparationer.
• Byt ut skadade, slitna eller trasiga delar.
• Använd alltid originaltillbehör.

Underhållsschema

I underhållsschemat kan du se vilka delar av din maskin som kräver underhåll och med vilka intervaller det ska ske. Intervallen är beräknade för daglig användning av maskinen och kan variera beroende på nyttjandegraden.

Daglig tillsyn Veckotillsyn		50 timmar	Minst varje år
Allmän översyn	Tändstift	Byte och justering av kilrem	Byte och justering av kilrem
Oljenivå	Ljuddämpare *	Luftfilter Luftfilter
Utvändig rengöring	Avvibreringssystem*	Bränslesystem	Bränslesystem
Skärutrustning	Oljebyte Oljebyte
Klippkåpa och skyddskåpa*
Motorbromsby gel*

*Se anvisningar i avsnitt "Maskinens säkerhetsutrustning".

Allmän översyn

- Kontrollera att skruvar och muttrar är ätdragna.

Utvändig rengöring

• Borsta rent gräsklipparen från löv, gräs och dylikt.
• Använd inte högtryckstvätt vid rengöring av maskinen.
• Ta alltid ur batteriet från maskinen innan något underhåll, reperation eller rengörning sker på maskinen. För att ta bort startbatteriet (huvudbrytaren) håll in spärrknapparna och dra batteriet åt sidan.
• Spola aldrig vatten direkt på motorn.
• Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.
• Vid rengöring under klippkåpan, töm bränsletanken och vänd upp maskinen på sidan med ljuddämparen nedåt.

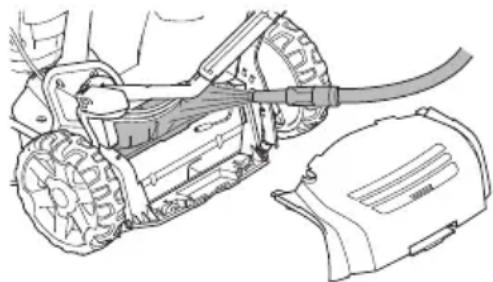

Rengöring av växelhus.

• Ta bort serviceluckan.

- Borsta rent växelhuset från gräsrester. Vid behov spola rent växelhuset med vatten.

Oljenivå

När du kontrollerar oljenivån ska gräsklipparen stå på ett plant underlag. Kontrollera oljenivån med mätstickan på oljepåfyllningslocket.

• Tag av oljepåfyllnadslocket och torka av oljestickan.
• Stick ner oljestickan. Oljepåfyllningslocket måste vara helt nerskruvat för att ge en korrekt bild av oljenivån.
• Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.

Oljebyte

• Töm bränsletanken.
- Skruva bort oljepåfyllningslocket.
- Placera ett lämpligt kärl att samla upp oljan i.
- Tappa ur oljan genom att luta motorn så att oljan rinner ur genom påfyllningsröret. Hör med närmaste bensinstation var du kan göra dig av med motoroljeöverskottet.
- Fyll på med ny motorolja av bra kvalitet. Se anvisningar i avsnitt "Tekniska data".

UNDERHÅLL

Skärutrustning

• Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut.
• Var noga med att alltid ha en väslipad och korrekt balanserad kniv.

WARNING! Använd alltid kraftiga handskar vid service och underhåll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå.

OBS! Efter slipning av knivar bör dessa balanseras. Balansering, byte eller slipning av knivarna bör utföras av en serviceverkstad.

Vid påkörning av hinder som förorsakar haveri bör skadade knivar bytas.

Byte av knivar

Demontering:

- Skruva bort bulten som håller kniven.

- Ta av den gamla kniven. Kontrollera att knivfästet är fritt från skador. Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig.

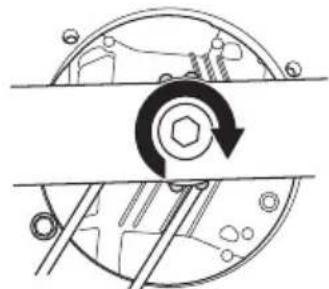

Montering:

- Kniven ska monteras med de vinklade knivändarna riktade upp mot kåpan.

- Placera kniven med friktionsbrickan mot knivfästet. Se till att kniven centrerar rätt på axeln. Placera kniven så att knivfästets marking syns på knivens sidor för att undvika vibrationer.

- Montera fjäderbrickan och skruva fast bulten med bricka ordentligt. Bulten ska dras med ett moment av 70 Nm.

• Dra runt kniven för hand och se att den löper fritt.
• Provkör maskinen.

VIKTIGT!

Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångsätt, skall du rådfråga en expert innan du fortsätter. Kontakta en auktoriserad serviceverkstad.

Originalreservdelar skall alltid användas. För mer information, se avsnitt "Tekniska data".

Batteri

VIKTIGT! Ett förbrukat batteri får inte kastas med hushållssoporna! Lämna in till närmaste serviceverkstad eller miljöstation.

Batteriet är en säkerhetsbrytare och ska endast vara monterat på motorn då maskinen är i bruk.

Batteriet är ett intelligent 10,8V lithium batteri som måste aktiveras innan första användning.

Sätt batteriet i laddaren och vänta tills minst 1 grön lampa tänds (10 sekunder). Därefter kan batteriet sättas på motorn.

VIKTIGT! Batteriet på denna modell är en säkerhetsdetalj. Originalreservdelar skall alltid användas.

Ladda batteriet.

Batteriet är utrustat med en spänningsindikator med dioder (1-4) för enkel kontroll.

Om spänningen är låg (1 eller inga dioder tända), placera batteriet i laddaren och anslut till vägguttag (220V, 50Hz).

Ett tomt batteri blir fulladdat på ungefär 60 minuter.

Batteriet kan snabbladdas en kortare tid utan att ta skada.

Lampindikering på batteriet.	Orsak
Fast rött ljus Batteriet	laddar.
Blinkande rött ljus	Batteriet är för varmt och kommer att börja ladda när rätt temperatur är nädd.
Fast grönt ljus Batteriet	är fulladdat.
Blinkande rött och grönt ljus	Batteriet är skadat och måste bytas ut.

Tändstift

OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder.

• Om maskinens effekt är låg, om den är svår att starta eller om tomgången är ojämn: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages.
• Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,7 mm. Byt vid behov.

Luftfilter

• Demontera luftfilterkåpan och tag ut filtret.
• Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra filtret.
• Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut.
• Se till att luftfiltret sluter helt tätt mot filterhållaren vid montering.

Bränslesystem

- Kontrollera att tanklocket och dess tätning är oskadd.

- Kontrollera bränsleslangen. Byt om det behövs.

Återvinning

Denna maskin har förutsättningarna att hålla i många år. Det gör att den minimerar belastningen på vår miljö. Utför service och underhåll enligt avnisningarna i denna bruksanvisning. På så vis håller maskinen längre och de skadliga utsläppen minimeras. Maskinen monteras ner och delarna sorteras i olika material som återvinns. Det mesta i denna maskin går nämligen att återvinna.

TEKNISKA DATA

Tekniska data

	LC353V Classic LC 353VI Classic
Motor
Motortillverkare Briggs & Stratton Briggs & Stratton
Cylindervolym, cm ^3	163 163
Varvtal, rpm 2900 2900
Nominell motoreffekt, kW (se anm. 1) 2,6 2,6
Tändsystem
Tändstift BS OHV 992304 BS OHV 992304
Elektrodgap, mm 0,7 0,7
Bränsle-/smörjsystem
Volym bensintank, liter 1,0 1,0
Volym oljetank, liter 0,5 0,5
Motorolja	SAE 30	SAE 30
Vikt
Gräsklippare med tomma tankar, kg	38	40
Bulleremissioner (se anm. 2)
Ljudeffektnivå, uppmätt dB(A)	97	97
Ljudeffektnivå, garanterad LWA dB(A) 98	98
Ljudnivåer (se anm. 3)
Ljudtrycksnivå vid användarens öra, dB(A)	83	84
Vibrationsnivåer (se anm. 4)
Handtag, m/s ^2	4,0 5,3
Klippning
Klipphöjd, mm	25-70	25-70
Klippbredd, mm	530 530
Kniv	Combi	Combi
Artikelnummer	5104364-20	5104364-20
Volym uppsamlare, liter	60	60
Drivning
Hastighet, km/h	5,4 5,4
Start
Elstart	-	Ja
Batteri	-	Li-ion, 12V/15,7Wh

Anm. 1 Motors angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt ( L_WA ) enligt EG-direktiv 2000/14/EG.

Anm. 3: Redovisade data för ljudtrycksnivå har ett typiskt spridningsmätt (standardavvikelse) på 1,2 dB(A).

Anm. 4: Redovisade data för vibrationsnivå har ett typiskt spridningsmätt (standardavvikelse) på 0,2 m/s ^2 .

TEKNISKA DATA

	LC348V Classic	LB348V Classic	LC 348VI Classic
Motor
Motortillverkare Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cylindervolym, cm ^3	163 163 163
Varvtal, rpm 2900 2900 2900
Nominell motoreffekt, kW (se anm. 1) 2,4 2,4 2,6
Tändsystem
Tändstift BS OHV 992304 BS OHV 992304 BS OHV 992304
Elektrodgap, mm 0,7 0,7 0,7
Bränsle-/smörjsystem
Volym bensintank, liter 1,0 1,0 1,0
Volym oljetank, liter 0,5 0,5 0,5
Motorolja	SAE 30	SAE 30	SAE 30
Vikt
Gräsklippare med tomma tankar, kg	33	40	38
Bulleremissioner (se anm. 2)
Ljudeffektnivå, uppmätt dB(A)	94	93	95
Ljudeffektnivå, garanterad LWA dB(A) 96	95	96
Ljudnivåer (se anm. 3)
Ljudtrycksnivå vid användarens öra, dB(A)	82	82	81
Vibrationsnivåer (se anm. 4)
Handtag, m/s ^2	5,1 3,8 5,1
Klippning
Klipphöjd, mm	25-70	25-70	25-70
Klippbredd, mm	480 480 480
Klippsystem 3 in 1 2 in 1 2 in 1	1
Kniv	Collect	Mulch	Collect
Artikelnummer	5856075-20	5028813-10	5856075-20
Volym uppsamlare, liter	60	-	60
Drivning
Hastighet, km/h	5,4 5,4 5,4
Start
Elstart	-	-	Ja
Batteri	-	-	Li-ion, 12V/15,7Wh

Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.
Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG.
Anm. 3: Redovisade data för ljudtrycksnivå har ett typiskt spridningsmätt (standardavvikelse) på 1,2 dB(A).
Anm. 4: Redovisade data för vibrationsnivå har ett typiskt spridningsmätt (standardavvikelse) på 0,2 m/s ^2 .

TEKNISKA DATA

EG-försäkran om överensstämmelse

(Gäller endast Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], försäkrar härmed att motorgräsklipparna Husqvarna LB 348V Classic, LC 348V Classic, LC 348VI Classic, LC 353V Classic och LC 353VI Classic från och med serienummer 15xxxxxxx och framåt motsvarar föreskrifterna i RÅDETS DIREKTIV:

• av den 17 maj 2006 "angående maskiner" 2006/42/EG.
• av den 26 februari 2014 "angående elektromagnetisk kompabilitet" 2014/30/EU.
• av den 8 maj 2000 "angående emission av buller till omgivningen" 2000/14/EG.

För information angående bulleremissionerna, se kapitel Tekniska data.

Följande standarder har tillämpats: ISO 5395, ISO 11094, EN 55012.

0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen 2000/14/EG.

Huskvarna, 16 september 2015

$$ \Delta \cdot 2 m $$

Claes Losdal, Utvecklingschef/Trädgårdsprodukter

(Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.)

SYMBOLFORKLARING

Symbolforklaring

Kontroll av lyddemper

Sikkerhet i arbeidsområdet
