Kjære kunde

Gratulerer med ditt valg om å kjøpe et Husqvarna-produkt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppført en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsidéen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant når det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke finesser for å forbedre produktene på disse områdene.

Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruktverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-produkt!

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

• Les nøye gjennom bruksanvisningen.
- Kontroller skjæreutstyrets montering og justering. Se anvisninger under overskriften Montering
- Fyll brennstoff og olje på motoren. Det følger en beholder med tilstrekkelig oljemengde med maskinen. Se anvisninger under overskriften brennstoffhåndtering.

ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

ADVARSEL! En gressklippere som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

ADVARSEL! Langvarig innånding av motorens avgasser kan utgjøre en helsefare.

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

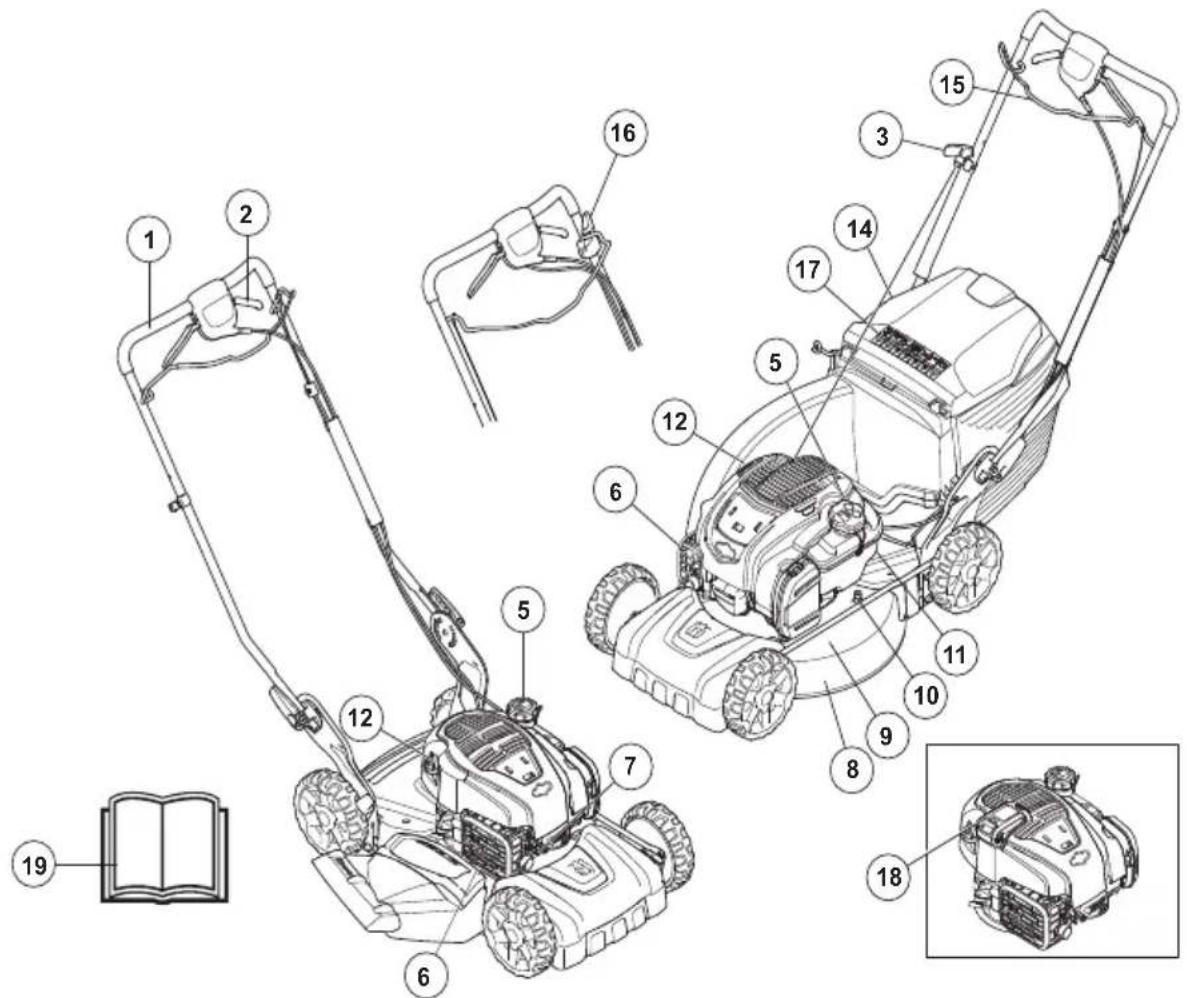

HVA ER HVA?

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Klippedeksel

- Klippedekselet er konstruert for å redusere vibrasjoner og for å reusere risikoen for kuttskader.

Kontroll av klippedeksel

- Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker.

El-start

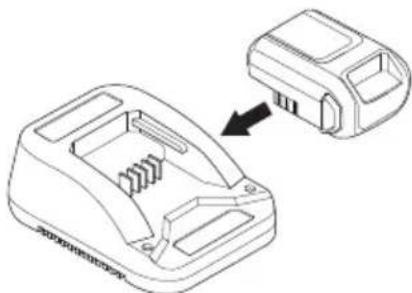

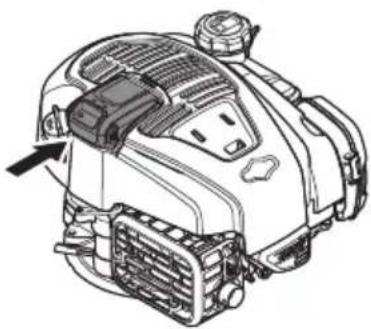

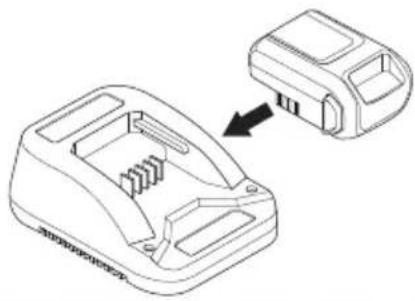

Maskiner med elektrisk start har et batteri som er enkelt å fjerne. Batteriet skal holdes adskilt fra maskinen när maskinen ikke er i bruk eller er uten tilsyn.

- Motorbremsen er konstruert for å stanse motoren. Når grepet om motorbremsebøylen slippes, skal motoren stanse.

- Start motoren, og slipp deretter bremsebøylen. Motoren skal stanse og drivverket skal koples ut. Motorbremsen skal alltid være justert slik at motoren stanser innen 3 sekunder.

Funksjonen til startsperren må kontrolleres for å forhindre utilsiktet start.

Kontroll av startsperre

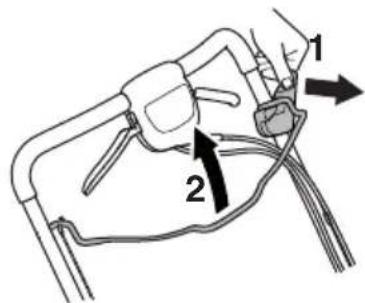

- Trekk startstangen mot deg, og kontroller at startsperren hindrer at stangen starter motoren.

- Kontroller at startsperren enkelt går tilbake til sin opprinnelige stilling etter aktiveringen.

Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering nær brannfarlige stoffer og/eller gasser.

- Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.

- Kontroller regelmessig at lyddemperen er hel og at den sitter ordentlig fast.

MONTERING OG JUSTERINGER

Generelt

VIGTIG! Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Håndtak

Montering

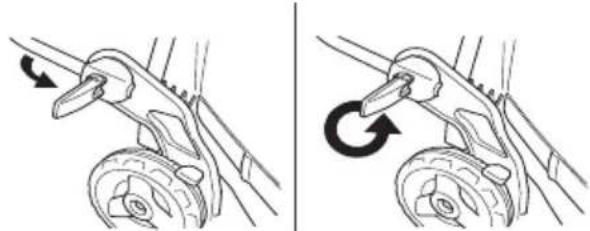

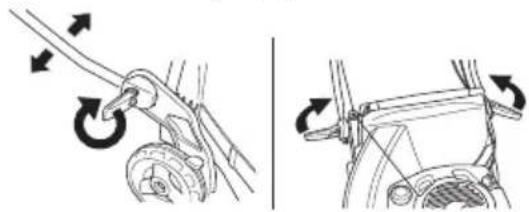

• Løsne de nedre knottene.

- Juster håndtakets høyde, og trekk knottene sikkert til.

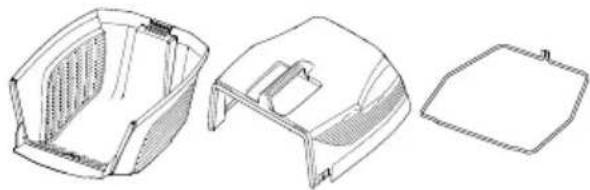

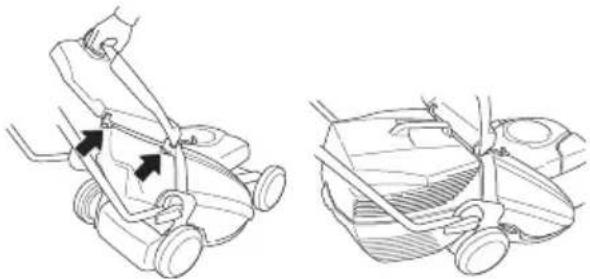

Montering av oppsamler

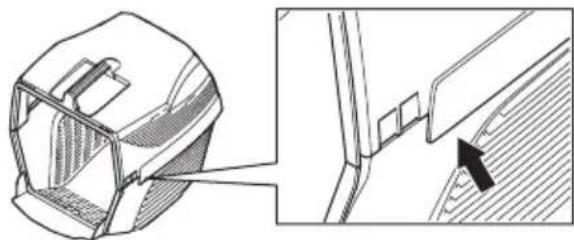

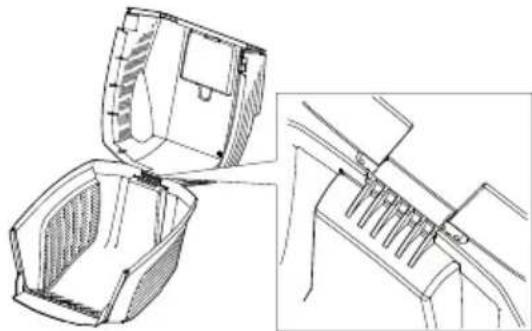

- Fest det øvre dekselet til festene på det nedre dekselet.

- Senk det øvre dekselet. Kontroller at kantlistene er plassert på utsiden av det nedre dekselet.

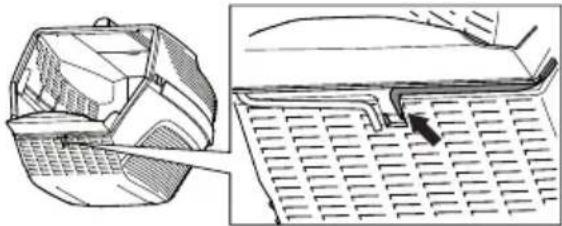

- Begynn med å feste én ende av metallhyllen i sporene på det nedre dekselet.

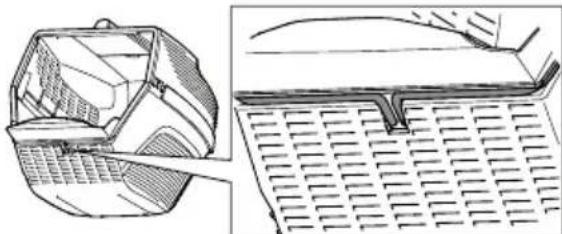

- Før metallhyllen rundt både det øvre og det nedre dekselet. Fest metallhyllen på det nedre dekselet.

- Løft den bakre skjermen og heng opp gressbeholderen.

Et finfordelingssett er tilgjengelig som tilbehør. Dette er for at maskinene skal være utstyrt med en oppsamler som kan brukes med finfordelingsfunksjonen.

Finfordelingssettet består av en finfordelingsplugg og en finfordelingskniv.

Monter finfordelingspluggen.

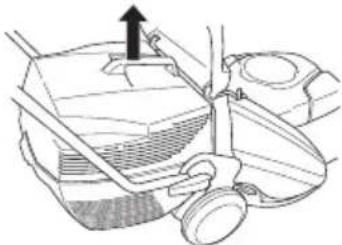

• Løft opp den bakre skjermen og løft bort beholderen.

- Sett mulchingpluggen i oppsamlerkanalen.

- Steng skjermen og pass på at den låses fast med mulchingpluggen.

OBS! Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter.

Klippehøyden kan stilles i fem ulike stillinger, mm

- Oljetanken er tom ved levering. Fyll på olje sakte. Se også anvisninger under overskriften Vedlikehold. Motoroljen skal skiftes første gang etter 5 timers kjøretid.

BRENNSTOFFHÅNDTERING

Generelt

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.

Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering.

Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

Det må ikke røykes og heller ikke plasseres varme gjenstander i nærheten av brennstoffet.

Brennstoff

MERKNAD! Maskinen er utstyrt med en firetaktsmotor. Påse at det alltid er tilstrekkelig med olje i oljetanken.

Bensin

• Bruk blyfri eller blyholdig kvalitetsbensin.
• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes.

Motorolje

MERKNAD! Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader.

• Se anvisningene i delen "Vedlikehold".
• Motoroljen skal skiftes første gang etter 5 timers kjøretid. Anbefalte oljetyper er angitt under Tekniske data. Bruk aldri olje ment for totaktsmotorer.

Fylling av brennstoff

ADVARSEL! Stans motoren og la den avkjöles noen minutter för brennstoff fylles på. Motoren slås av, og stoppbryteren settes i STOP-stilling.

Bruk alltid en bensinkanne for å unngå sol.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Tørk rent rundt tanklokket.

Trekk tanklokket godt til etter bruk. Uaktsomhet kan føre til brann.

• Hvis du har sølt brennstoff eller motorolje på maskinen. Tørk opp alt søl og la bensinrestene fordampe.
• Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.
• Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.

Langtids oppbevaring

- Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff.

Personlig verneutstyr

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

Bruk alltid:

• Sklisikre og solide støvler eller skor.
• Kraftige langbukser. Ikke bruk kortbukser eller sandaler, og gå ikke barbent.
• Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjæreutstyr.

Generelle sikkerhetsinstruksjoner

Dette avsnittet beskriver grunnleggende sikkerhetsanvisninger for bruk av maskinen. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring.

• Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.
• Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.
• Maskinen må holdes ren. Skilter og merker må være fullt lesbare.

Bruk alltid sunn fornuft

Det er umulig å dekke alle tenkelige situasjoner som kan forekomme. Vær alltid forsiktig og bruk sunn fornuft. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Kontakt forhandleren, serviceverkstedet eller en erfaren bruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert til!

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

La aldri barn eller andre personer som ikke har opplæring i bruk av maskinen bruke eller vedlikeholde den.

Maskinen må ikke brukes av personer med nedsatt fysisk eller mental kapasitet, eller personer som av helseårsaker ikke er i stand til å betjene maskinen, uten tilsyn av en person som er ansvarlig for sikkerheten.

La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.

Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

ADVARSEL! Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse.

Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre.

Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

Bruk alltid originalt tilleggsutstyr.

BETJENING

• Før klipping påbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.
• Gjenstander som slår mot klippeutstyret kan bli kastet ut og forårsake skade på personer eller gjenstander. Hold god avstand til personer og dyr.
• Bruk aldri maskinen i dårlig vær, for eksempel i tåke, regn, fuktig eller vått miljø, sterk vind, sterk kulde, ved fare for lyn osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
• Hold øye med omgivelsene for å sikre at ingenting kan påvirke kontrollen over maskinen.
• Vær oppmerksom på røtter, stein, kvister, fordypninger, grøfter osv. Høyt gress kan skjule hindringer.
• Det kan være farlig å klippe gress i skråninger. Ikke bruk gressklipperen i svært bratte skråninger. Gressklipperen bør ikke brukes i større helling enn 15 grader.
• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

• En gressklipper er bare konstruert for klipping av gressplener. Ingen annen bruk er tillatt.
• Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
• Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake personskade.
• Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. En bøyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.
• Bremsebøylen må aldri være permanent forankret i håndtaket når maskinen er i gang.
• Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.
• Plasser deg alltid bak maskinen. La alle hjulene berøre bakken og hold begge hender på håndtaket mens du klipper. Hold hender og føtter borte fra de roterende knivene.
• Unngå å vippe maskinen opp mens motoren er i gang. Løp aldri med maskinen när den er i gang. Man skal alltid gå med gressklipperen.

• Vær spesielt oppmerksom når du trekker maskinen mot deg mens du arbeider.

• Løft aldri opp gressklipperen eller bør den när motoren er startet. Hvis du må løfte gressklipperen, stans først motoren og fjern tenningskabelen fra tennpluggen.

• Unngå å gå bakover mens du klipper plenen.
• Motoren skal slås av ved forflytting over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.
• Løp aldri med maskinen när den er i gang. Man skal alltid gå med gressklipperen.
• Slå av motoren før klippehøyden endres. Foreta aldri justeringer mens motoren er i gang.
• Forlat aldri maskinen uten tilsyn med motoren i gang. Stans motoren. Forsikre deg om at klippeutstyret har sluttet å rotere.
• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må maskinen stanses øyeblikkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.

Grunnleggende arbeidsteknikk

• Klipp alltid med godt slipte kniver for best mulig resultat. En sløv kniv gir ujevnt klipperesultat, og gresset blir gult i kuttflaten.
• Klipp aldri mer enn 1/3 av gressets lengde. Dette gjelder spesielt i tørkeperioder. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.
• Før du trekker maskinen mot deg, løser du ut drivverket og skyver maskinen cirka 10 cm fremover.
• Husk å koble ut drivverket når du nærmer deg et hinder.

Transport og oppbevaring

• Sikre utstyret under transport for å unngå transportskade og ulykker.
• Oppbevar utstyret i et låsbart rom slik at det er utilgjengelig for barn og uvedkommende.
• Oppbevar maskinen og det tilhørende utstyret på et tørt og frostfritt sted.
• For transport og lagring av drivstoff, se delen "Håndtering av drivstoff".
• Fjern alltid batteriet når maskinen er uten tilsyn. (LC 348VI, LC 353VI)

BETJENING

Start og stopp

Før start

ADVARSEL! Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

• Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.
• Utfør daglig vedlikehold. Se anvisningene i delen "Vedlikehold".
• Påse at tenningskabelen sitter ordentlig på tennpluggen.

Manuell start

Motorbremsebøylen må holdet mot håndtaket när motoren startes.

LB 348V, LC 348V, LC 353V

• Plasser deg bak maskinen.
• Ta tak i starchåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn). Trekk kraftig for å starte motoren. Surr aldri startlinen rundt hånden.

Elektrisk start

LC 348VI, LC 353VI

Maskinen har elektrisk start via en startstang.

- Før du bruker den elektroniske starten for første gang, må du aktivere batteriet. Se anvisningene i delen "Vedlikehold".

Maskiner med elektrisk start har en startsperre. Gå frem på følgende måte for å starte motoren og bladrotasjonen:

- Monter batteriet i det tiltenkte rommet på motoren, og kontroller batteriets status.

Hvis du vil ha mer informasjon, kan du se delen Batteri.

- For å bruke trekk på hjulene, trekker du koplingsspaken mot deg.

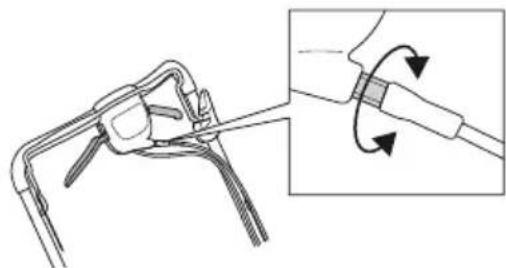

Når drivverket begynner å virke tregt, må du justere clutchvaieren. Finjuster vaieren med justeringsskruen.

- Skru justeringsskruen mot klokken for å stramme vaieren og øke hastigheten.

Kontroller at du ikke strammer vaierne for mye. Hvis gressklipperen begynner å kjøre uten at du har aktivert clutchspaken, løsner du vaieren.

- Skru justeringsskruen med klokken for å stramme vaieren og øke hastigheten.

Stopp

- Stopp motoren ved å slippe motorbremsstangen/startstangen. Drivverket kobles også ut når du løsner motorbremsstangen/startstangen.

VIGTIG!

ADVARSEL! Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted.

Kontroll og/eller vedlikehold skal utføres med avslått motor. Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen. Startnøkkelen eller batteriet må også fjernes på maskiner med elektrisk start.

Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.

• La Husqvarna-forhandleren regelmessig kontrollere maskinen og utføre nødvendige innstillinger og reparasjoner.
• Skift ut alle skadde, slitte eller ødelagte deler.
• Bruk alltid originalt tilleggsutstyr.

Vedlikeholdsskjema

I vedlikeholdsskjemaet kan du se hvilke deler av maskinen som krever vedlikehold, og hvor ofte dette skal finne sted. Intervallene er beregnet ut fra daglig bruk av maskinen, og kan variere avhengig av bruksmengden.

Daglig ettersyn	Ukentlig ettersyn	50 timer	Minst hvert år
Generell inspeksjon	Tennplugg	Skifte og justere V-remmen	Skifte og justere V-remmen
Oljenivå	Lyddemper*	Luftfilter Luftfilter
Utvendig rengjøring	Avvibrering ssystem*	Drivstoffsystem	Drivstoffsystem
Skjæreutstyr Oljeskift	Skift Oljeskift
Klippedeksel og beskyttelsesdek sel*
Motorbremseb øyle*

*Se anvisninger i delen "Maskinens sikkerhetsutstyr".

Generell inspeksjon

- Kontroller at skruer og mutre er trukket til.

Utvendig rengjøring

• Børst gressklipperen ren for løv, gress og liknende.
• Maskinen må ikke rengjøres med høytrykksspyler.
• Fjern alltid batteriet fra maskinen før du utfører vedlikehold, reparasjoner eller rengjøring av maskinen. Hvis du vil ta ut batteriet (hovedbryter), holder du inne låseknappene og drar det til siden.
• Spyl aldri vann direkte mot motoren.
• Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.
• Ved rengjøring under klippedekselet må du tømme drivstofftanken og sette maskinen på siden med lyddemperen ned.

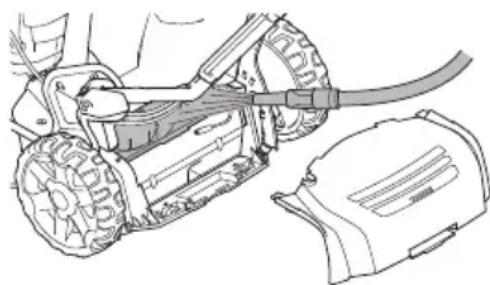

Rengjøre girhuset.

• Fjern serviceluken

- Børst løv og gress bort fra girhuset. Hvis det er nødvendig, kan du rengjøre girhuset med vann.

Oljenivå

Når du kontrollerer oljenivået skal gressklipperen stå på et plant underlag. Kontroller oljenivået med peilepinnen på oljepåfyllingslokket.

• Fjern oljelokket og tørk av peilepinnen.
• Sett peilepinnen tilbake. Oljepäfyllingslokket må være skrudd helt ned for å gi et korrekt bilde av oljenivået.
• Hvis oljenivået er lavt, må du fylle på motorolje opp til det øvre nivået på peilepinnen.

Oljeskift

• Tøm bensintanken.
- Skru av oljepåfyllingslokket.
- Bruk en egnet beholder til å samle opp oljen.
- Tapp ut oljen ved å helle motoren slik at oljen renner ut av påfyllingsrøret. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig motorolje.
- Fyll på ny motorolje av god kvalitet. Se instruksjonene under "Tekniske data".

VEDLIKEHOLD

Skjæreutstyr

• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes.
• Vær nøye med alltid å ha en godt slipt og korrekt balansert kniv.

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjæreutstyret. Knivene er svært skarpe, og det kan svært lett oppstå kuttskader.

OBS! Etter sliping av kniver bør disse balanseres. Balansering, skifting eller filing av bladene må alltid utføres på et serviceverksted.

Ved påkjørsel mot hindringer som forårsaker havari bør skadde kniver byttes.

Skifte knivene

Demontering:

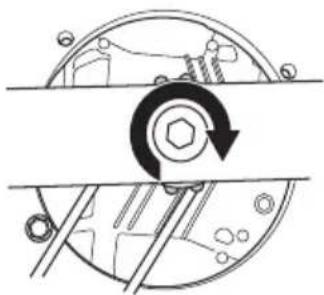

- Skru ut bolten som holder kniven.

- Plasser klipperen med friksjonsskiven mot klipperbeslaget. Kontroller at klipperen sentreres riktig på akselen. For å unngå vibrasjoner plasseres klipperen slik at merket på klipperbraketten er synlig på sidene av klipperen.

- Monter sprengskiven og trekk til bolten og skiven på riktig måte. Bolten må trekkes til med et moment på 80 Nm.

• Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.
• Prøvekjør maskinen.

VIGTIG!

Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke synes du er tilstrekkelig kvalifisert for. Hvis du fremdeles føler deg usikker på fremgangsmåten etter at du har lest disse instruksjonene, må du rådføre deg med en ekspert før du fortsetter. Kontakt et autorisert serviceverksted.

Bruk alltid originale reservedeler. Du finner mer informasjon i delen "Tekniske data".

VEDLIKEHOLD

Batteri

VIGTIG! Hvis batteriet er oppbrukt må det ikke kastes som husholdningsavfall. Lever det til nærmeste serviceverksted eller innsamlingspunkt.

Batteriet er en sikkerhetsbryter og må bare monteres på motoren når maskinen er i bruk.

Batteriet er et smart 10,8 V litiumbatteri som må aktiveres før det brukes for første gang.

Sett batteriet i laderen, og vent til minst én grønn lampe lyser (10 sekunder). Batteriet kan deretter monteres på motoren.

Batteriet har LED-lamper (1–4) for enkelt å kunne sjekke spenningen.

Hvis spenningen er for lav (1 eller 0 LED-lamper lyser), setter du batteriet i laderen og kobler den til et vegguttak (220 V, 50 Hz).

Et utladet batteri er fulladet etter ca. 60 minutter.

Batteriet kan raskt lades i kortere perioder uten å ta skade av det.

Lampeindikator på batteriet.	Årsak
Kontinuerlig rødt lys Batteriet lader.
Blinkende rødt lys	Batteriet er for varmt og begynner å lade når det har nådd riktig temperatur.
Kontinuerlig grønt lys	Batteriet er fulladet.
Blinkende rødt og grønt lys	Batteriet er skadet og må byttes.

Tennplugg

MERKNAD! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder.

• Hvis maskinens effekt er for lav, hvis den er vanskelig å starte eller hvis tomgangen er ujevn: kontroller alltid tennpluggen først før andre tiltak iverksettes.
• Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,7 mm. Skift om nødvendig.

Luftfilter

• Demonter luftfilterdekselet og ta ut filteret.
• Rengjør filteret ved å banke det mot et plant underlag. Bruk aldri løsemiddel med petroleum, f.eks. parafin, eller trykkluft for å rengjøre filteret.
• Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.
• Påse ved montering at luftfilteret lukker helt tett mot filterholderen.

Drivstoffsystem

Denne maskinen er laget for å vare i mange år. Dette reduserer maskinens miljøpåvirkning til et minimum. Utfør service og vedlikehold i henhold til instruksjonene i bruksanvisningen. På denne måten vil motoren vare lenger, og skadelige utslipp reduseres til et minimum. Maskinen demonteres, og delene blir delt opp i ulike materialer for resirkulering. De fleste deler av maskinen er resirkulerbare.

TEKNISKE DATA

Tekniske data

	LC353V Classic LC 353VI Classic
Motor
Motorprodusent Briggs & Stratton Briggs & Stratton
Sylindervolum, cm ^3	163 163
Hastighet, o/min. 2900 2900
Nominell motoreffekt kW (se merknad 1) 2,6 2,6
Tenningssystem
Tennplugg BS OHV 992304 BS OHV 992304
Elektrodeavstand, mm 0,7 0,7
Brennstoff-/smøresystem
Volum bensintank, liter 1,0 1,0
Volum oljetank, liter 0,5 0,5
Motorolje	SAE 30	SAE 30
Vekt
Gressklipper med tomme tanker, kg	38	40
Støyutslipp (se anm. 2)
Lydeffektnivå, mål dB(A)	97	96
Lydeffektnivå, garantert LWA dB(A)	98	97
Ljudnivåer (se anm. 3)
Lydtrykknivå ved brukerens øre, dB(A)	83	84
Vibrasjonsnivåer (se anm. 4)
Håndtak, m/s ^2	4,0 5,3
Klipping
Klippehøyde, mm	25-70	25-70
Klippebredde, mm	530 530
Kniv	Combi	Combi
Delnummer	5104364-20	5104364-20
Oppsamlerkapasitet, liter	60	60
Drift
Hastighet, km/h	5,4 5,4
Start
El-start	-	Ja
Batteri	-	Li-ion, 12V/15,7Wh

Anm. 1 Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motor montert på den ferdige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.
Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC.
Merknad 3: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1,2 dB (A).
Merknad 4: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 0,2 m/s².

TEKNISKE DATA

	LC348V Classic	LB348V Classic	LC 348VI Classic
Motor
Motorprodusent Briggs & Stratton Briggs & Stratton Briggs & Stratton
Sylindervolum, cm ^3	163 163 163
Turtall, rpm 2900 2900 2900
Nominell motoreffekt kW (se merknad 1) 2,4 2,4 2,6
Tenningssystem
Tennplugg BS OHV 992304 BS OHV 992304 BS OHV 992304
Elektrodeavstand, mm 0,7 0,7 0,7
Brennstoff-/smøresystem
Volum bensintank, liter 1,0 1,0 1,0
Volum oljetank, liter	0,5 0,5 0,5
Motorolje	SAE 30	SAE 30	SAE 30
Vekt
Gressklipper med tomme tanker, kg	33	40	38
Støyutslipp (se anm. 2)
Lydeffektnivå, mål dB(A)	94	93	95
Lydeffektnivå, garantert LWA dB(A)	96	95	96
Ljudnivåer (se anm. 3)
Lydtrykknivå ved brukerens øre, dB(A)	82	82	81
Vibrasjonsnivåer (se anm. 4)
Håndtak, m/s ^2	5,1 3,8 5,1
Klipping
Klippehøyde, mm	25-70	25-70	25-70
Klippebredde, mm	480 480 480
Klippesystem	3 in 1	2 in 1	2 in 1
Kniv	Collect	Mulch	Collect
Delnummer	5856075-20	5028813-10	5856075-20
Oppsamlerkapasitet, liter	60	-	60
Drift
Hastighet, km/h	5,4 5,4 5,4
Start
El-start	-	-	Ja
Batteri	-	-	Li-ion, 12V/15,7Wh

Merknad 1: Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien.

Faktisk effekt for motor montert på den ferdige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.

Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC.

Merknad 3: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1,2 dB (A).

Merknad 4: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 0,2 m/s ^2 .

TEKNISKE DATA

For informasjon angående støyutslippene, se kapitlet Tekniske data.

Følgende standarder er blitt tillempet: ISO 5395, ISO 11094, EN 55012.

0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÅDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG.

Huskvarna, 16. september 2015

$$ \Delta \cdot 2 m $$

Claes Losdal, Utviklingssjef/Hageprodukter

(Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)

MERKKIEN SELITYKSET

Merkkien selitykset
