NÁVOD K OBSLUZE LC 348VI HUSQVARNA

CZ Návod k použití 172-188

SK Návod na obsluhu 308-324

VÝSTRAHA! Při nesprávném nebo neopatrném použití se zařízení může stát nebezpečným nástrojem, což může obsluze nebo dalším osobám způsobit závažná nebo smrtelná zranění.

Než začnete stroj používat, prostudujte si, prosím. pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

Pozor na odvržené a odražené předměty.

Pozor na otáčející se radličku. Chraňte své ruce a nohy.

Varování: rotující části. Udržujte ruce a nohy mimo dosah.

Tento výrobek vyhovuje platným předpisům CE.

Emise hluku do okolí dle direktivy Evropského společenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.

Stroj nepoužívejte v uzavřených prostorách nebo v prostorách bez odpovídajícího větrání.

Výfukové plyny obsahují oxid uhelnatý, což je bezbarvý, jedovatý a velmi nebezpečný plyn.

Nebezpečí výbuchu

Před doplňováním paliva vždy vypněte motor.

Horký povrch.

Zastavte motor.

Nastartujte motor

Před provedením údržby nebo chcete-li ponechat stroj bez dozoru vyjměte bezpečnostní spínač (baterii).

Popis úrovní výstrahy

Výstrahy jsou odstupňovány do tří úrovní.

VÝSTRAHA!

VÝSTRAHA! Tato úroveň je použita v případě nebezpečí vážného úrazu nebo úmrtí obsluhy nebo v případě nebezpečí vzniku škod v okolním prostoru při nedodržení pokynů uvedených v této příručce.

UPOZORNĚNÍ!

UPOZORNĚNÍ! Tato úroveň je použita v případě nebezpečí úrazu obsluhy nebo v případě nebezpečí vzniku škod v okolním prostoru při nedodržení pokynů uvedených v této příručce.

VAROVÁNÍ!

VAROVÁNÍ! Tato úroveň je použita v případě nebezpečí poškození materiálů nebo zařízení při nedodržení pokynů uvedených v této příručce.

OBSAH

Obsah

VYSVĚTLENÍ SYMBOLŮ

Vysvětlení symbolů 172

Popis úrovní výstrahy 172

OBSAH

Obsah 173

SEZNÁMENÍ SE STROJEM

Vážený zákazníku, 174

Opatření před použitím nové sekačky 174

CO JE CO?

Co je co na sekačce trávy? 175

BEZPEČNOSTNÍ VÝBAVA ZAŘÍZENÍ

Všeobecně 176

KOMPLETACE A SEŘÍZENÍ

Všeobecně 177

Rukojeť 177

Výška sečení 178

Plnění oleje 178

MANIPULACE S PALIVEM

Všeobecně 179

Palivo 179

Plnění paliva 179

Přeprava a přechovávání 179

OBSLUHA

Osobní ochranné pomůcky 180

Obecná bezpečnostní opatření 180

Hlavní principy činnosti 181

Přeprava a přechovávání 181

Startování a vypínání 182

ÚDRŽBA

Všeobecně 183

Schema technické údržby 183

Všeobecná kontrola 183

Čištění vnějších částí 183

Hladina oleje 183

Výměna oleje 183

Řezný mechanismus 184

Baterie 185

Zapalovací svíčka 185

Vzduchový filtr 185

Palivový systém 185

Recyklace 185

TECHNICKÉ ÚDAJE

Technické údaje 186

ES Prohlášení o shodě 188

Vážený zákazníku,

Gratulujeme k vaší koupi výrobku firmy Husqvarna! Minulost firmy Husqvarna zasahuje až do roku 1689, kdy král Karl XI nechal na břehu potoka Husqvarna postavit továrnu na výrobu mušket. Umístění u potoka Husqvarna bylo logické, neboť byl potok používán k výrobě vodní síly a tím fungoval jako výrobna vodní síly. Během těch více než 300 let existence továrny Husqvarna v ní bylo vyráběno mnoho výrobků, od kamen na dřevo až k moderním kuchyňským spotřebičům, šicím strojům, jízdním kolům, motocyklům a jiné. V roce 1956 byla uvedena na trh první motorová sekačka na trávu, po ní následovala motorová pila v roce 1959 a to je v tomto oboru dnes firma Husqvarna působí.

Husqvarna je dnes jedním z nejpřednějších světových výrobců lesních a parkových výrobků s kvalitou a výkonností jako nejvyšší priorita. Obchodní ideou je vyvíjet, vyrábět a uvádět na trh motorem poháněné výrobky k práci v lese a parcích/ zahradách a v oboru stavebním a inženýrských sití. Cílem firmy Husqvarna je také být přední co do ergonomie, příjemného používání, bezpečnosti a úspory životního prostředí, proto jsme vyvinuli různé finesy ke zlepšení vyrobků v těchto oborech.

Jsme přesvědčení o tom, že budete spokojeni a oceníte kvalitu a výkonnost našich výrobků po dlouhou dobu. Koupě některého z našich výrobků vám v případě potřeby dává přístup k profesionální pomoci ohledně oprav a servisu. Kdybyste zakoupili váš stroj jinde než u našich autorizovanych prodejců, zeptejte se jich na nejbližší autorizovanou servisní dílnu.

Doufáme, že budete s naším strojem spokojeni a že s ním budete pracovat nerozlučně po dlouhou dobu. Myslete na to, že tento návod k použití je cenný doklad. Tím, že budete sledovat jeho obsah (použití, servis, údržbu atd.), můžete značně prodloužit životnost stroje a jeho hodnotu při dalším prodeji. Budete–li váš stroj prodávat, pamatujte i na to, abyste předali novému vlastníkovi i návod k použití.

Děkujeme Vám, že vždy používáte výrobky Husqvarna!

Společnost Husqvarna AB se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

Opatření před použitím nové sekačky

• Pečlivě si prostudujte návod k použití.
- Zkontrolujte, zdařezný mechanismus je správně upevněn a seřízen. Viz pokyny v části Montáž
- Naplňte motor benzínem a olejem. Stroj je dodáván s kanystrem s dostatečným množstvím oleje. Další informace naleznete v kapitole o manipulaci s palivem.

VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VÝSTRAHA! Sekačka na trávu je při neopatrném a nesprávném používání nebezpečný nástroj a může způsobit vážná nebo i smrtelná zranění. Je mimořádně důležité, abyste si prostudovali tento návod k používání a pochopili jeho obsah.

VÝ STRAHA! Dlouhodobé vdechování výfukových plynů z motoru může mít nepříznivý vliv na zdraví.

Společnost Husqvarna AB se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

CO JE CO?

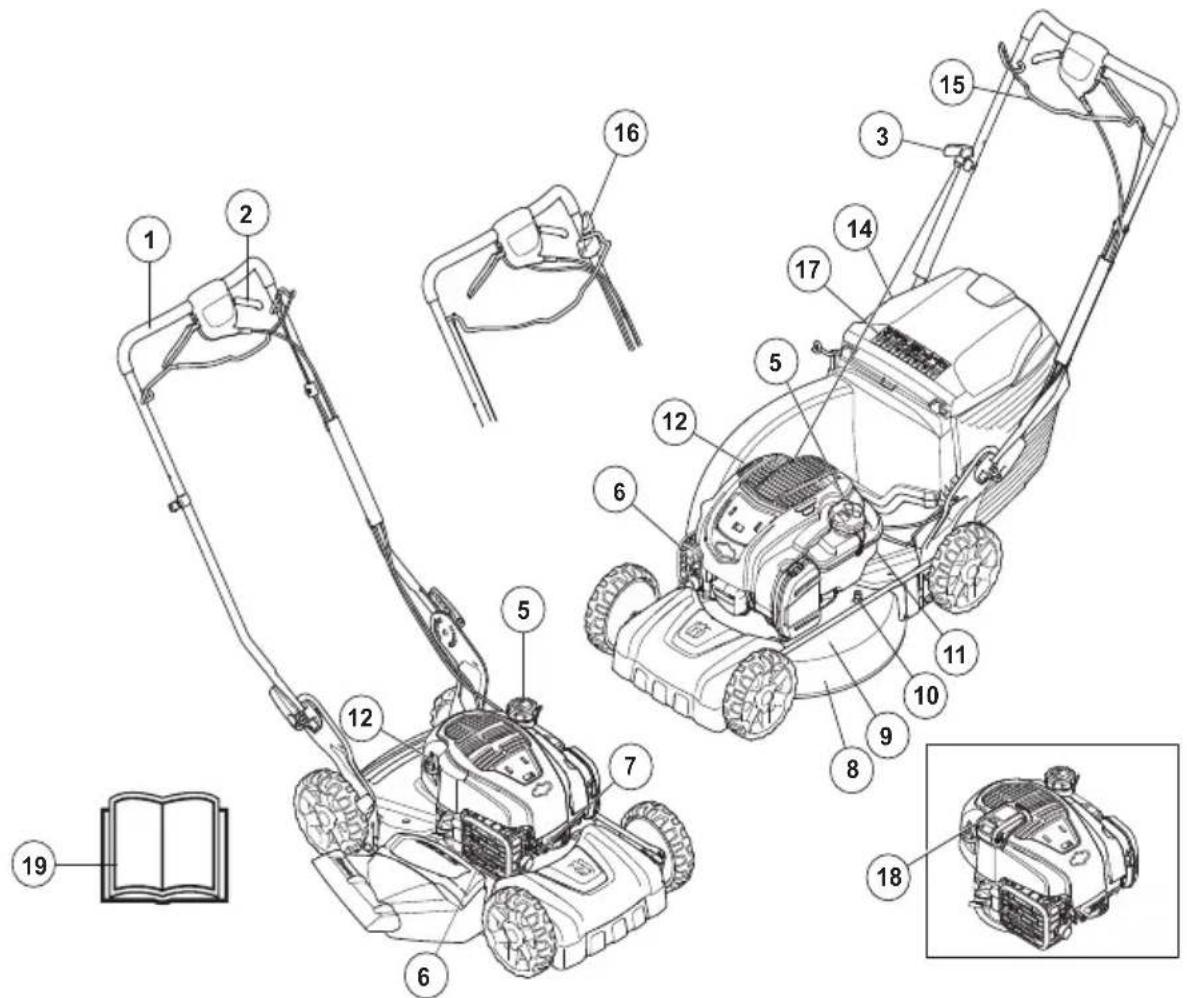

Co je co na sekačce trávy?

1 Rídicí rukojeť
2 Provoz
3 Startovací madlo (LB 348V, LC 348V, LC 353V)
4 Sběrací koš (netýká se modelu LB348V)
5 Palivová nádrž
6 Vzduchový filtr
7 Zapalovací svíčka
8 Kryt žacího ústrojí
9 Tlumič výfuku
10 Připojení vody

11 Ochranný kryt
12 Olejová nádrž
13 Ovladač výšky sečení
14 Zadní odchylovač (netýká se modelu LB348V)
15 Rukojeć brzdy motoru / Madlo Start/Stop (LC 348VI, LC 353VI)
16 Inhibitor spuštění (LC 348VI, LC 353VI)
17 Symboly
18 Baterie (LC 348VI, LC 353VI)
19 Návod k použití

BEZPEČNOSTNÍ VÝBAVA ZAŘÍZENÍ

Všeobecně

Tato část popisuje bezpečnostní vybavení stroje, jeho účel a způsob, kterým by se měla provádět kontrola a údržba, aby byla zajištěna jeho správná funkce.

VÝSTRAHA! Nikdy nepoužívejte stroj, který má poškozené bezpečnostní vybavení! V případě, že by stroj nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

Kryt žacího ústrojí

- Kryt žacího ústrojí snižuje vibrace a snižuje nebezpečí pořezání.

Kontrola krytu žacího ústrojí

- Zkontrolujte, zda kryt žacího ústrojí není porušen a zda není viditelně poškozen (prasklý apod.).

Elektrický startér

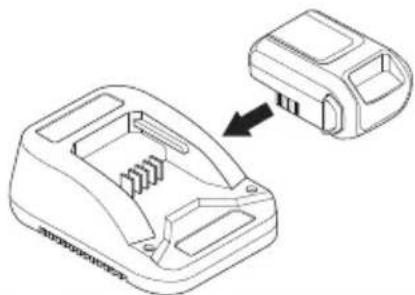

Stroje s elektrickým startérem jsou vybaveny snadno vyjímatelnou baterií. Když stroj není právě používán nebo je bez dozoru, baterie by měla být uložena odděleně.

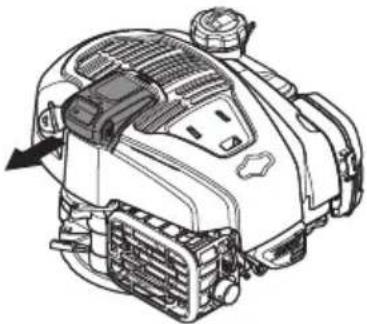

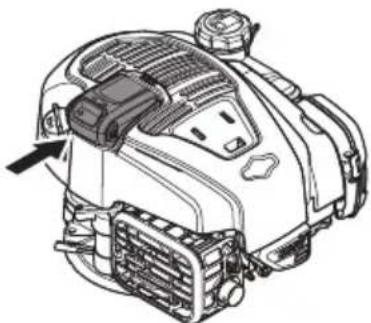

- Chcete-li vyjmout baterii (hlavní vypínač), podržte stisknutá pojistná tlačítka a vytáhněte ji do strany.

- Brzda motoru slouží k zastavení motoru. Jestliže uvolníte madlo na rukojeti brzdy motoru, motor se zastaví.

Kontrola rukojeti brzdy motoru

- Nastartujte motor a uvolněte rukojeť brzdy. Motor se má zastavit a pohon odpojit. Brzda motoru by měla být vždy nastavena tak, aby se motor zastavil do 3 sekund.

Madlo brzdy motoru u modelu LC 353VI, LC 353VI funguje také jako madlo Start/Stop.

Je třeba kontrolovat funkci inhibitoru spuštění, aby se zabránilo náhodnému spuštění.

Kontrola inhibitoru spuštění

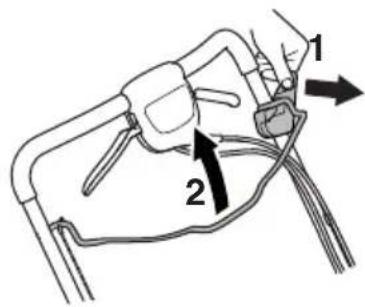

• Vytáhněte madlo Start/Stop směrem k sobě a zkontrolujte, zda inhibitor spuštění zabrání páce ve spuštění motoru startéru.
• Zkontrolujte, zda se po aktivaci inhibitor spuštění lehce vrátí do své původní polohy.

VÝSTRAHA! Nikdy nepoužívejte zařízení, které má poškozený nebo demontovaný tlumič výfuku. Vadný tlumič může značně zvýšit hladinu hluku a nebezpečí požáru. Vždy mějte protipožární vybavení blízko po ruce.

Tlumič výfuku je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Dejte pozor na nebezpečí požáru, zvlášťe při manipulaci v blízkosti hořlavých látek nebo plynů.

- Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od uživatele.

Kontrola tlumiče výfuku

- Pravidelně kontrolujte, zda je tlumič kompletní a zda je správně upevněn.

KOMPLETACE A SEŘÍZENÍ

Všeobecně

UPOZORNĚNÍ! Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

Rukojet

Montáž

• Povolte spodní matice.

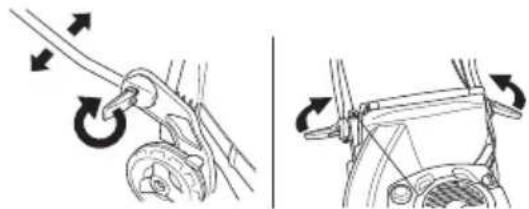

• Nastavte výšku rukojeti a pevně utáhněte knoflíky.

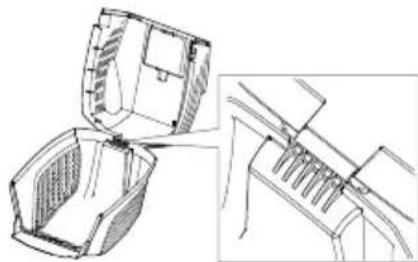

- Horní kryt zavěste do nástavců na spodním krytu.

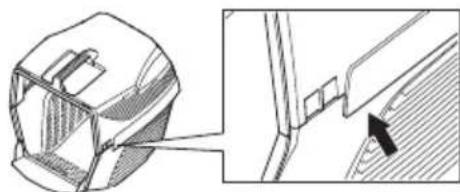

- Spustte horní kryt dolů. Ujistěte se, že se okrajová páska nachází na vnější straně spodního krytu.

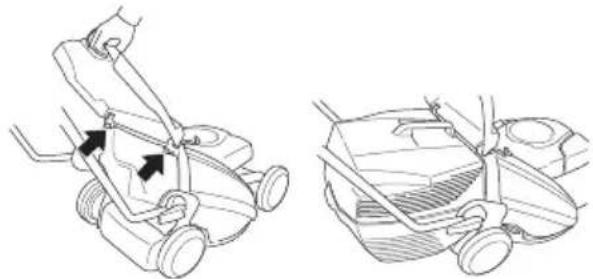

- Nejdříve zavěste jeden konec kovové lišty do slotů ve spodním krytu.

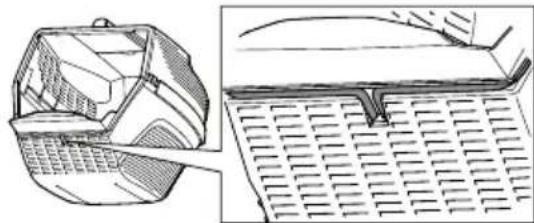

- Kovovou lištu vedte podél horního i spodního krytu. Upevněte kovovou lištu ke spodnímu krytu.

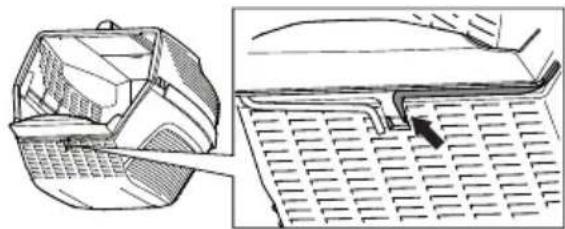

• Zvedněte zadní kryt a upevněte sběrací koš.

Díky mulčovací sadě, která je k dispozici jako příslušenství, lze zařízení vybavená sběračem použít s funkcí mulčování.

Mulčovací sada se skládá z mulčovací ucpávky a mulčovacího nože.

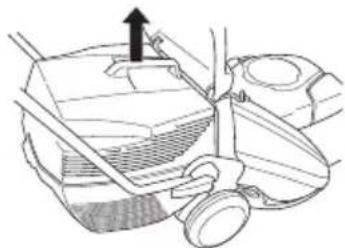

Namontujte mulčovací ucpávku.

• Zvedněte zadní kryt a vyjměte sběrací koš.

• Vložte do kanálku sběracího koše mulčovací ucpávku.

- Zavřete kryt a zkontrolujte, zda je uzavřen mulčovací ucpávkou.

VAROVÁNÍ! Nenastavujte příliš nízkou výšku sečení, protože by žací nůž mohl na nerovném terénu narazit do svahu.

Výšku sečení lze nastavit v pěti různých úrovních po mm.

- Při dodání je olejová nádrž prázdná. Olej nalévejte pomalu. Viz také pokyny pod rubrikou Technická údržba. Motorový olej je třeba vyměnit po prvních 8 hodinách provozu.

Všeobecně

VÝSTRAHA! Spouštění motoru v uzavřeném nebo špatně větraném prostoru může způsobit smrt udušením nebo otravou oxidem uhelnatým.

Palivo a výpary paliva jsou velmi hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Bud'te proto opatrní při zacházení s palivem a dbejte na to, aby byla v místě zacházení s palivem dobrá ventilace.

Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!

V blízkosti paliva nekuřte ani neumistújte žádné horké předměty.

Palivo

UPOZORNĚNÍ! Stroj je vybaven čtyřtaktovým motorem. Dbejte na to, aby bylo v nádrži na olej vždy dostatečné množství oleje.

Benzín

• Používejte vždy kvalitní olovnatý či bezolovnatý benzín.
• Nejnižší doporučené oktanové číslo je 90 (RON). Pokud použijete do motoru benzín s oktanovým číslem menším než 90, může dojít k tzv. klepání motoru. Výsledkem je vysoká teplota motoru, která může být příčinou jeho vážného poškození.
• Tam, kde je k dostání benzín, uzpůsobený pro životní prostředí, tzv. akrylátový benzín, použijte tento benzín.

Motorový olej

UPOZORNĚNÍ! Před nastartováním sekačky zkontrolujte hladinu oleje. Příliš nízká hladina oleje může způsobit vážné poškození motoru.

• Viz pokyny v části Údržba.
• Motorový olej je třeba vyměnit po prvních 8 hodinách provozu. Doporučení ohledně typu oleje naleznete v části Technické údaje. Nikdy nepoužívejte olej určený pro dvoutaktové motory.

Plnění paliva

VÝSTRAHA! Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout. Motor by měl být vypnutý a vypínač by se měl nacházet v poloze STOP.

Vždy používejte kanystr na benzín, aby se benzín nevylil.

Před doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.

Očistěte prostor okolo palivové zátky.

Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže. Nedbalost může vést ke vzniku požáru.

Před zahájením startování se s motorovým foukačem přemístěte alespoň 3 m od místa, kde jste doplňovali palivo.

Stroj nikdy nestartujte:

• Jestliže vám na stroj vyteklo palivo nebo motorový olej: Je třeba všechno rozlité palivo setřít a zbytek nechat vypařit.
• Jestliže jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu.
• Jestliže ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodů paliva.

Přeprava a přechovávání

• Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuální ucházející palivo a benzínové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod.
• Palivo je vždy třeba přechovávat a přepravovat v nádobách, určených a schválených výhradně k tomuto účelu.

Dlouhodobé uskladnění

- Před uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzínové čerpací stanici, kam lze odevzdat zbylé palivo.

Osobní ochranné pomůcky

Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale sníží míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.

Vždy používejte:

• Pevná, protiskluzová obuv
• Silné, dlouhé kalhoty. Nenoste krátké kalhoty nebo sandály a nepracujte bosí.
  • V případě potřeby je třeba používat rukavice, například při upevňování, kontrole nebo čištění střihacích nástavců.

Obecná bezpečnostní opatření

Tento oddíl popisuje základní bezpečnostní pravidla při práci se strojem. Tyto informace nikdy nemohou nahradit profesionální zručnost a zkušenost.

• Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.
• Mějte na paměti, že obsluha je odpovědná za nehody a rizika vzniklá jiným osobám nebo na jejich majetku.
• Zařízení musí být udržováno v čistotě. Symboly a nálepky musí být plně čitelné.

Vždy používejte zdravý rozum

Není možné zmínit všechny představitelné situace, se kterými se můžete setkat. Vždy bud’te opatrní a používejte zdravý rozum. V případě, že se dostanete do situace, kdy se necítíte bezpečně, ukončete práci a požádejte o radu odborníka. Obratte se na vašeho prodejce, servis nebo na zkušeného pracovníka se strojem. Nepouštějte se do žádné práce, na kterou se cítíte nedostatečně kvalifikováni!

VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

VÝSTRAHA! Při nesprávném nebo neopatrném použití se zařízení může stát nebezpečným nástrojem, což může obsluze nebo dalším osobám způsobit závažná nebo smrtelná zranění.

Dětem a osobám, které nejsou seznámeny s používáním stroje, nedovolte jeho použití ani opravy.

Osoby se sníženými fyzickými nebo duševními schopnostmi nebo osoby, které nejsou způsobilé k obsluze stroje ze zdravotních důvodů, nesmí stroj používat bez dozoru osoby odpovědné za jejich bezpečnost.

Nedovolte pracovat se strojem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu k použití.

Nikdy stroj nepoužívejte, když jste unaveni, po požití alkoholu nebo když užíváte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů.

VÝSTRAHA! Neoprávněné změny a nebo použití nepovolného příslušenství může způsobit vážné zranění nebo smrt uživatele či jiných osob. Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce.

Nikdy neupravujte stroj tak, že byste změnili trvale jeho původní konstrukci, a nepoužívejte jej ani v případě, kdy se vám bude zdát, že ji upravil někdo jiný.

Nikdy nepoužívejte stroj, který není zcela v porádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.

Vždy používejte originální příslušenství.

OBSLUHA

Bezpečnost pracovního prostoru

• Před zahájením sekání odstraňte z trávníku větve, větvičky, kameny a podobně.
• Objekty, do kterých narazí žací ústrojí, mohou být odhozeny a mohou způsobit úraz osob nebo poškození věcí. Udržujte osoby či zviřata v dostatečné vzdálenosti.
• Nepoužívejte stroj za nepříznivého počasí (např. za mlhy, deště, ve vlhkém nebo mokrém prostředí, za silného větru, velmi nízkých teplot, bouřky atd.). Práce za špatného počasí je namahavá a může vést k nebezpečným okolnostem, např. ke kluzkému podloží.
• Prohlédněte své okolí a ujistěte se, že se v něm nenachází nic, co by mohlo ovlivnit vaši kontrolu nad zařízením.
• Dávejte pozor na kořeny, kameny, pahýly, jámy, příkopy a podobně. Vysoká tráva může překážky skrýt.
• Sekání svahů může být nebezpečné. Sekačku nepoužívejte na příliš strmých svazích. Sekačku nelze používat na svazích se sklonem větším než 15 stupňů.
• Na svazích se pohybujte směrem po vrstevnici. Je mnohem snažší se pohybovat napříč sklonu než neustále stoupat a klesat.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které vám mohou bránit ve výhledu.

Bezpečnost práce

• Sekačka na trávu je určena pouze k sekání trávníku. Veškeré jiné použití je zakázáno.
• Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.
• Nestartujte sekačku, aniž by byl správně namontován žací nůž a všechny kryty. Mohlo by dojít k uvolnění žacího nože a poranění osob.
• Zajistěte, aby žací nůž nemohl narazit do cizích objektů, jako jsou např. kameny, kořeny a podobně. Mohlo by dojít ke ztupení žacího nože a ohnutí hřídele motoru. Ohnutá osa vyvolá nerovnováhu a silné vibrace, čímž vznikne velké nebezpečí uvolnění žacího nože.
• Když je stroj spuštěn, nesmí být rukojeť brzdy nikdy trvale zajištěna.
• Položte sekačku na trávu na pevný, rovný povrch a nastartujte ji. Zkontrolujte, zda žací nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.
• Stůjte vždy za strojem. Během sekání musí být všechna kola na zemi a musíte mít obě ruce na rukojeti. Ruce a nohy udržujte mimo dosah rotujících nožů.
• Nenaklánějte stroj, když je spuštěný motor. Se spuštěnou sekačkou nikdy neběhejte. Se sekačkou vždy chodťe.
• Budte zvlást opatrní, když budete při práci prítahovat sekačku směrem k sobě.
• Sekačku nikdy nezvedejte nebo ji nepřenášejte se zapnutým motorem. Pokud musíte sekačku zvednout, nejprve vypněte motor a odpojte kabel od zapalovací svíčky.

• Při sekání trávníku necouvejte.

• Při prěnášení sekačky přes prostor, který nebude sekán, musí být motor vypnutý. Např. v případě štěrkových cest, kamenů, šindelů, asfaltu a podobně.

• Se spuštěnou sekačkou nikdy neběhejte. Se sekačkou vždy chodíte.
• Před změnou výšky sečení vypněte motor. Stroj neseřizujte a neopravujte s běžícím motorem.
• Pokud je spuštěný motor, nikdy nenechávejte stroj bez dozoru. Vypněte motor. Přesvědčte se, že se žací ústrojí zastavilo.
• Jestliže zachytíte cizí předmět nebo se objeví vibrace, stroj ihned zastavte. Odpojte přívodní vodič od zapalovací svíčky. Zkontrolujte, zda stroj není poškozen. Opravte veškerá poškození.

Hlavní principy činnosti

• Abyste dosáhli optimálních výsledků, vždy sekejte s ostrým nožem. Tupý nůž způsobí, že trávník nebude posekán rovnoměrně a tráva bude na povrchu sestřihu žlutá.
• Nikdy nesekejte více než 1/3 výšky trávy. Tato zásada platí zejména v období sucha. Nejprve sekejte se žacím ústrojím nastaveným dostatečně vysoko. Potom zkontrolujte výsledek a snižte žací ústrojí na vhodnou výšku. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte dvakrát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Před přitažením sekačky k sobě deaktivujte pojezd a zatlačte sekačku dopředu přibližně o 10 cm.
• Při přibližování k překážce zajistěte odpojení pohonu.

Přeprava a přechovávání

• Zařízení při transportu zajistěte, aby nedocházelo k poškození a nehodám.
• Skladujte zařízení v uzamykatelném prostoru mimo dosah dětí a nepovolaných osob.
• Skladujte stroj a jeho vybavení v suchém prostředí, kde nemrzne.
• Informace o transportu a skladování paliva naleznete v části Manipulace s palivem.
• Vždy vyjměte baterii, když je stroj ponechán bez dozoru. (LC 348VI, LC 353VI)

OBSLUHA

Startování a vypínání Opatření před startováním

VÝSTRAHA! Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

• Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zviřata.
• Provádějte denní údržbu. Viz pokyny v části Údržba.
• Zkontrolujte, zda je zapalovací kabel řádně nasazen na zapalovací svíčce.

Ruční start

Při startování motoru musí být rukojeť brzdy motoru přimáčknutá k řídítkům.

LB 348V, LC 348V, LC 353V

• Postavte se za stroj.
• Uchopte startovací rukojeť a zvolna vytáhněte startovací lanko až pocítíte odpor (v této chvíli došlo k zaskočení západek ve startovacím mechanizmu). Nastartuje motor silným zatáhnutím za šňuru. Nikdy nemotejte startovací lanko kolem ruky.

Elektricky start

LC 348VI, LC 353VI

Stroj je vybaven funkcí elektrického startu pomocí madla Start/Stop.

- Před prvním elektronickým spuštěním je nutné aktivovat baterii. Viz pokyny v části Údržba.

Stroje s elektrickým startérem jsou vybaveny inhibitorem spustění. Chcete-li spustit motor a otáčení kotouče, postupujte podle následujících kroků:

- Vložte baterii do určeného prostoru na motoru a zkontrolujte její stav.

Další informace naleznete v části Baterie".

- Povolte inhibitor spouštění (1).

- Madlo brzdy motoru (2) přitáhněte k sobě. Motor startéru se zastaví po spuštění motoru.

- Chcete-li zapnout pohon kol, prítáhněte páčku spojky k sobě.

Když se pohon začne zpomalovat, seřidte lanko ovládání spojky. Jemně seřidte lanko pomocí seřizovacího šroubu.

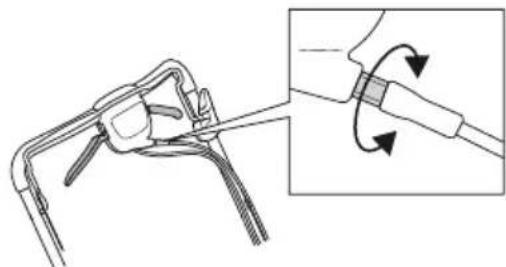

- Chcete-li lanko napnout a zvýšit rychlost, otočte stavěcím šroubem proti směru hodinových ručiček.

Ujistěte se, že nejsou lanka příliš napnutá. Pokud se sekačka na trávu rozjede, aniž byste sepnuli páku spojky, povolte lanko.

- Chcete-li povolit lanko a snížit rychlost, otočte stavěcím šroubem ve směru hodinových ručiček.

Vypínání

- Motor zastavíte uvolněním madla brzdy motoru / madla Start/Stop. Po uvolnění madla brzdy motoru / madla Start/Stop dojde také k odpojení pohonu.

UPOZORNĚNÍ!

Když stroj nepoužíváte, vždy vyjměte baterii.

Všeobecně

VÝSTRAHA! Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.

Před prováděním kontroly či údržby vypněte motor. Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky. Spouštěcí klíček nebo baterii je také třeba vyjmout ze strojů s elektrickým startem.

Životnost stroje se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší servisní dílnu.

• Zajistěte pravidelné kontroly a provádění základního seřízení a oprav stroje u autorizovaného dodavatele společnosti Husqvarna.
• Veškeré poškozené, opotřebené či porušené součásti vyměňte.
  • Vždy používejte originální příslušenství.

Schema technické údržby

V plánu údržby můžete vidět, které součásti vašeho zařízení vyžadují údržbu a v jakých intervalech by měla probíhat. Tyto intervaly jsou vypočítávány na základě každodenního využívání zařízení a v závislosti na míře používání se mohou lišit.

Denní údržba	Týdenní údržba	50 hodin	Nejméně jednou ročně
Všeobecná kontrola	Zapalovací svíčka	Výměna a seřízení klínovéhořemene	Výměna a seřízení klínovéhořemene
Hladina oleje	Tlumič výfuku*	Vzduchový filtr	Vzduchový filtr
Čištění vnějších částí	Antivibrační systém*	Palivový systém	Palivový systém
Řezný mechanismus		Výměna oleje	Výměna oleje
Kryt žacího ústrojí a ochranný kryt*
Rukojeť brzdy motoru*

*Viz pokyny v části Bezpečnostní výbava zařízení.

Všeobecná kontrola

- Přesvědčte se, zda jsou matice a šrouby utažené.

Čištění vnějších částí

• Odstraňte ze sekačky kartáčkem listy, trávu a podobné nečistoty.
• K čištění stroje nepoužívejte mytí vodou pod vysokým tlakem.
• Před prováděním údržby, oprav nebo čištění stroje z něj vždy vyjměte baterii. Chcete-li vyjmout baterii (hlavní vypínač), podržte stisknutá pojistná tlačítka a vytáhněte ji do strany.
• Motor nesmí být nikdy přímo oplachován vodou.
• Vyčistěte sání vzduchu v krytu startéru. Zkontrolujte startér a lanko startéru.
• Při čištění pod krytem žacího ústrojí vyprázdněte palivovou nádrž a položte stroj na bok s tlumičem výfuku dole.

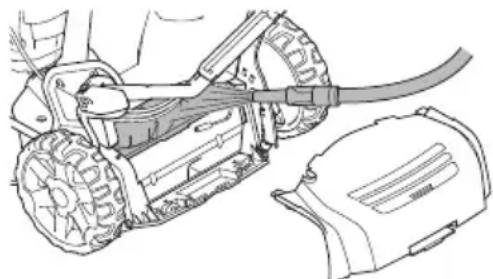

Čištění skříně převodovky.

- Sundejte servisní poklop.

- Kartáčem odstraňte ze skříně převodovky listí a trávu. V případě potřeby skřín převodovky očistěte vodou.

Hladina oleje

Při kontrole hladiny oleje musí sekačka stát na rovné ploše. Zkontrolujte hladinu oleje na měrce na víčku plnicího hrdla oleje.

• Sundejte víčko olejové nádrže a očistěte olejovou měrku.
• Vratte olejovou měrku zpět. Abyste správně odečetli hladinu oleje, musí být víčko plnicího hrdla oleje úplně zašroubováno.
• Je-li hladina oleje nízká, doplňte motorovým olejem až k horní rysce měrky.

Výměna oleje

• Vyprázdněte palivovou nádrž.
• Odšroubujte víčko plnicího hrdla oleje.
• Připravte si vhodnou nádobu, do které shromáždíte olej.
• Vypustte olej. Nakloňte motor tak, aby olej vytekl plnicím hrdlem. Informace o likvidaci nadbytečného motorového oleje získáte u nejbližší benzínové pumpy.
• Naplňte novým, kvalitním motorovým olejem. Další pokyny najdete v části Technické údaje.

ÚDRŽBA

Řezný mechanismus

• Kontrolujte řezné vybavení co do poškození a vzniku trhlinek. Poškozené řezné vybavení je nutné vždy vyměnit.
• Žací nůž musí být vždy dostatečně u země a správně vyvážen.

VÝSTRAHA! Při opravách a údržbě žacího ústrojí vždy používejte odolné ochranné rukavice. Žací nože jsou velmi ostré a velmi snadno se můžete pořezat.

VAROVÁNÍ! Po nabroušení je nože třeba vyvážit. Srovnávání, výměna nebo broušení nožů by melo být prováděno v servisní dílně.

Pokud se stane havárie najetím sekačkou překážku, je poškozené nože třeba vyměnit.

Výměna nožů

Demontáz:

- Odšroubujte šroub držící žací nůž.

- Sundejte starý nůž. Zkontrolujte, zda není držák nože poškozený. Také zkontrolujte, zda není poškozen šroub žacího nože a zda není ohnutá hřídel motoru.

Montáz:

- Kotouč musí být namontován se šikmými konci směřujícími vzhůru ke krytu.

• Umístěte žací nůž s třecí podložkou proti držáku žacího nože. Zkontrolujte, zda je žací nůž správně vystředěn na hřídeli. Abyste zabránili vibracím, umístěte žací nůž tak, aby bylo značení na držáku žacího nože vidět po stranách žacího nože.
• Nasadte pérovou podložku a dotáhněte šroub a podložku. Utahovací moment šroubu je 80 Nm.

• Otočte nožem rukou a zkontrolujte, zda se volně otáčí.
  • Vyzkoušejte stroj.

UPOZORNĚNÍ!

Vždy buďte opatrní a používejte zdravý rozum. Vyhněte se všem situacím, o kterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat v práci, obratte se na odborníka. Obratte se na autorizovaný servis.

Používejte vždy originální náhradní díly. Další informace naleznete v části Technické údaje.

Baterie

UPOZORNĚNÍ! Staré baterie nesmí být likvidovány společně s domovním odpadem! Baterie odevzdejte v nejbližším servisním středisku nebo sběrném místě.

Baterie je bezpečnostní spínač a musí být připevněna na motoru pouze, když je stroj v provozu.

Napájení zajištúje 10,8V inteligentní lithiová baterie, kterou je před prvním použitím třeba aktivovat.

Baterii umístěte do nabíječky a vyčkejte do rozsvícení alespoň jedné zelené kontrolky (10 sekund). Baterii lze poté namontovat na motor.

UPOZORNĚNÍ! U tohoto modelu je baterie bezpečnostním prvkem. Používejte vždy originální náhradní díly.

Nabíjení baterie.

Baterie je vybavena prěhledným indikátorem napětí baterie s kontrolkami LED (1–4).

Je-li napětí příliš nízké (svítí 1 kontrolka LED nebo žádná), umístěte baterii do nabíječky a zapojte ji do zásuvky (220 V, 50 Hz).

Zcela vybitá baterie bude plně nabita asi po 60 minutách. Baterie lze bez poškození rychle nabít za kratší dobu.

Kontrolka indikátoru na baterii	Postup
Svítí červeně Nabíjení baterie.
Bliká červeně	Baterie je příliš zahřátá a začne se nabíjet ihned po dosažení správné teploty.
Svítí zeleně Baterie je plně nabitá.
Bliká červeně a zeleně	Baterie je poškozená a musí být vyměněna.

Zapalovací svíčka

UPOZORNĚNÍ! Vždy používejte doporučený typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poškodit píst či válec.

- Pokud má stroj malý výkon, má problémy při startování nebo nemá správný chod při otáčkách chodu naprázdno: vždy před dalšími kroky nejprve zkontrolujte zapalovací svíčku.

- Jestliže je zapalovací svíčka znečištená, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky 0.7 mm. V případě potřeby je vyměňte.

Vzduchový filtr

• Odmontujte kryt vzduchového filtru a filtr vyjměte.
• Filtr vyčistěte jeho vyklepáním proti rovnému povrchu. K čištění filtru nikdy nepoužívejte ropné rozpouštědlo jako např. petrolej, ani stlačený vzduch.
• Vzduchový filtr, který byl používán po delší dobu, již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vždy vyměnit.
• Při montáži zkontrolujte, zda filtr v držáku filtru dokonale těsní.

Palivový systém

• Zkontrolujte nepoškození víka palivové nádrže a jeho utěsnění.
• Zkontrolujte palivovou hadici. V případě potřeby ji vyměňte.

Recyklace

Tento stroj má všechny předpoklady, aby vydržel mnoho let. Tím se minimalizuje dopad stroje na životní prostředí. Pravidelně provádějte servis a údržbu podle pokynů v této příručce. Motor tak déle vydrží a nebezpečné emise se sníží na minimum. Pro recyklaci se stroj rozmontuje a díly se rozdělí podle různých materiálů. Většinu dílů stroje je možné recyklovat.

TECHNICKÉ ÚDAJE

Technické údaje

	LC353V Classsic LC 353VI	Classsic
Motor
Výrobce motoru Briggs & Stratton Briggs & Stratton
Obsah válce, cm3	163 163
Rychlost, ot./min. 2900 2900
Jmenovitý výkon motoru, kW (viz poznámka 1) 2,6 2,6
Systém zapalování
Zapalovací svíčka BS OHV 992304 BS OHV 992304
Vzdálenost elektrod, mm 0,7 0,7
Palivový a mazací systém
Objem palivové nádrže, litr 1,0 1,0
Objem nádrže oleje, litrů 0,5 0,5
Motorový olej SAE 30 SAE 30
Hmotnost
Sekačka na trávu s prázdnými nádržemi, kg 38	40
Emise hluku (viz poznámka 2)
Hladina akustického výkonu, změřená dB(A)	97	97
Hladina akustického výkonu, zaručená LWA dB(A)	98	98
Hladiny hluku (viz poznámka 3)
Hladina akustického tlaku na sluch obsluhy, dB(A)	83	84
Hladiny vibrací (viz poznámka 4)
Rukojeť, m/s2	4,0 5,3
Sekání trávy
Výška sečení, mm	25-70	25-70
Šířka záběru sečení, mm	530 530
Střihač	Combi	Combi
Objednací číslo dílu	5104364-20	5104364-20
Objem sběracího koše, l	60	60
Provoz
Rychlost, km/h	5,4 5,4
Startování
Elektrický startér	-	Ja
Baterie	-	Li-ion, 12V/15,7Wh

Pozn. 1 Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, povětrnostních podmínkách a dalších hodnotách.
Poznámka 2: Emise hluku do okolí naměřená jako efekt zvuku (L _WA ) dle direktivy ES 2000/14/ES.
Poznámka 3: Uváděná data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A).
Poznámka 4: Uváděná data pro hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s ^2 .

TECHNICKÉ ÚDAJE

	LC348V Classsic	LB348V Classsic	LC 348VI Classsic
Motor
Výrobce motoru Briggs & Stratton Briggs & Stratton Briggs & Obsah válce, cm ^3	Stratton
	163 163 163
Otáčky, rpm 2900 2900 2900
Jmenovitý výkon motoru, kW (viz poznámka 1) 2,4 2,4 2,6
Systém zapalování
Zapalovací svíčka BS OHV 992304 BS OHV 992304 BS OHV	992304
Vzdálenost elektrod, mm 0,7 0,7 0,7
Palivový a mazací systém
Objem palivové nádrže, litr 1,0 1,0 1,0
Objem nádrže oleje, litrů 0,5 0,5 0,5
Motorový olej SAE 30 SAE 30 SAE 30
Hmotnost
Sekačka na trávu s prázdnými nádržemi, kg 33	40	38
Emise hluku (viz poznámka 2)
Hladina akustického výkonu, změřená dB(A)	94	93	95
Hladina akustického výkonu, zaručená LWAD(B(A)	96	95	96
Hladiny hluku (viz poznámka 3)
Hladina akustického tlaku na sluch obsluhy, dB(A)	82	82	81
Hladiny vibrací (viz poznámka 4)
Rukojeť, m/s ^2	5,1 3,8 5,1
Sekání trávy
Výška sečení, mm	25-70	25-70	25-70
Šířka záběru sečení, mm	480 480 480
Žací systém 3 in 1 2 in 1 2 in 1
Střihač	Collect	Mulch	Collect
Objednací číslo dílu	5856075-20	5028813-10	5856075-20
Objem sběracího koše, l	60	-	60
Provoz
Rychlost, km/h	5,4 5,4 5,4
Startování
Elektrický startér	-	-	Ja
Baterie	-	-	Li-ion, 12V/15,7Wh

Poznámka 1: Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, povětrnostních podmínkách a dalších hodnotách.
Poznámka 2: Emise hluku do okolí naměřená jako efekt zvuku (L _WA ) dle direktivy ES 2000/14/ES.
Poznámka 3: Uváděná data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A).
Poznámka 4: Uváděná data pro hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s ^2 .

ES Prohlášení o shodě

(Platí pouze pro Evropu)

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], tímto prohlašuje, že sekačky Husqvarna LB 348V Classsic, LC 348V Classsic, LC 348VI Classsic, LC 353V Classsic, LC 353VI Classsic s výrobním číslem 15xxxxxxx a vyšším vyhovují požadavkům SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/EC.
• ze dne 26. února 2014 "týkající se elektromagnetické kompatibility" 2014/30/EU.
• ze dne 8. května 2000 "týkající se emise hluku do okolí" 2000/14/ES.

Pro informaci ohledně emisí hluku viz kapitolu Technické údaje.

Byly uplatněny následující standardní normy: ISO 5395, ISO 11094, EN 55012.

0404, SMP Svensk Maskinprovning AB, Box 7035. SE-750 07 Uppsala, vydal zprávy týkající se zhodnocení shody podle dodatku VI ke SMĚRNICI RADY z 8. května 2000 „týkající se emisí hluku do okolního prostředí 2000/14/EC.

Huskvarna, 16. září 2015

$$ \Delta \cdot 2 m $$

(Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

ZNACZENIE SYMBOLI

Znaczenie symboli

Osobna zaštitna oprema

Pri svakoj upotrebi stroja će se samo propisana osobna zašitna oprema upotrijebiti. Osobna zaštitna oprema ne eliminiše rizik na ozljedu ali smanjuje posljedice ako se ozljeda dogodi. Zamolite prodavača motornih pila da vam pomogne izabrati opremu.

Tento výrobok splňa platné smernice EÚ.

Nebezpečenstvo výbuchu

Pred doplňaním paliva vždy vypnite motor.

Horúci povrch.

Zastavte motor.

Naštartujte motor

Pred vykonaním údržby alebo ak nechávate zariadenie bez obsluhy, vyberte bezpečnostný vypínač (akumulátor).

Vysvetlenie výstražných úrovní

Vysvetlenie výstražných úrovní 308

OBSAH

Obsah 309

PREZENTÁCIA

Vážený zákazník, 310

Popis častí kosačky: 311

BEZPEČNOSTNÉ VYBAVENIE STROJA

Všeobecné 312

MONTÁŽ A NASTAVENIA

Všeobecné 313

Držadlo 313

Výška rezu 314

Plnenie olejom 314

NARÁBANIE S PALIVOM

Všeobecné 315

Palivo 315

Doplňanie paliva 315

Preprava a uchovávanie 315

PREVÁDZKA

Všeobecné bezpečnostné opatrenia 316

Vzduchový filter 321

Palivový systém 321

Recyklovanie 321

TECHNICKÉ ÚDAJE

Technické údaje 322

Popis častí kosačky:

- Kryt proti porezaniu je určený na zníženie vibrácií a na zníženie nebezpečenstva porezania.

Kontrola krytu proti porezaniu

- Na vybranie akumulátora (hlavný vypínač) podržte poistné tlačidlo a potiahnite ho do boku.

Kontrola tlmiča výfuku

• Uvolnite spodné gombíky.

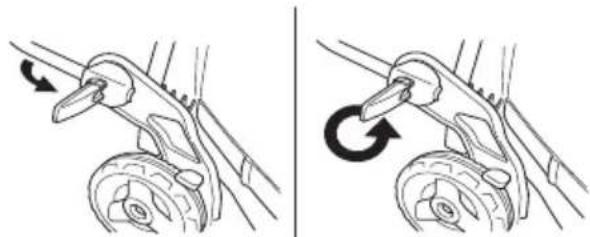

- Nastavte výšku rukováti a bezpečne utiahnite regulátory.

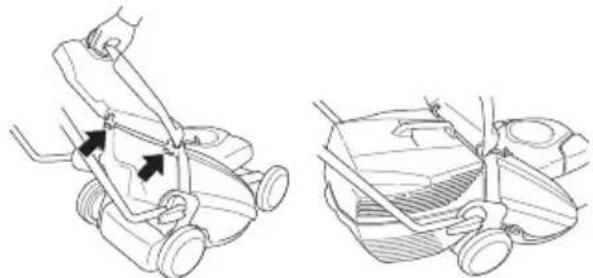

- Začnite pripevnením konca kovovej lišty hákmi do drážok v spodnom kryte.

- Zdvihnite zadný štít a spustite sklenenú nádobu.

• Zdvihnite hore zadný štít a vyberte nádobu.

Pri doplňaní paliva pomaly otvorte palivový uzáver, tak aby sa pozvol'na uvolnil akýkol'vek nadmerný tlak.

Vyčistite priestor okolo uzáveru palivovej nádrže.

Nikdy stroj neštartujte:

Všeobecné bezpečnostné opatrenia

Vždy sa riadte zdravým rozumom

Bezpečnost na pracovisku

Bezpečnost pri práci

Pri štartovaní motora musíte rukovát motorovej brzdy držat oproti rukováti.

LB 348V, LC 348V, LC 353V

• Stojte za strojom.
• Uchopte držadlo štartéra, pravou rukou pomaly potiahnite šnúru, až kým nepocítite istý odpor (západky štartéra sa zachytávajú). Silným potiahnutím naštartujte motor. Štartovaciu šnúru si nikdy neomotávajte okolo ruky.

Elektronické štartovanie

LC 348VI, LC 353VI

• Povolte inhibitor spustenia (1).
• Potiahnite k sebe štartovaciu rukovát (2). Po spustení motora sa štartovací motor zastaví.

- Ak chcete využit pohon na kolese, potiahnite páku spojky smerom k sebe.

• Kefkou odstráňte z kosačky listy, trávu a podobné nečistoty.
• Na čistenie stroja nepoužívajte vysokotlakový ostrekovač.
• Pred akoukolívek údržbou, opravou alebo čistením stroja z neho vždy vyberte batériu. Na vybranie akumulátora (hlavný vypínač) podržte poistné tlačídlo a potiahnite ho do boku.
• Nikdy nelejte vodu priamo na motor.
• Vyčistite sací otvor vzduchu do štartéra. Skontrolujte štartér a štartovaciu šnúru.
• Pred čistením krytu proti porezaniu vyprázdnite palivovú nádrž a nakloňte zariadenie nabok, pričom tlmič smeruje nadol.

Čistenie skrine prevodovky.

- Odstráňte servisný otvor.

NEZABUDNITE! Po nabrúsení by sa nože mali vyvážit.

Ak narazíte na prekážku a poškodia sa nože, je potrebné ich vymenit.

Výmena hrotov

Demontáž:
