BRUKSANVISNING Aspire PE5P4A HUSQVARNA

22. Krog til grensav, skruer og rawlplugs

23. Krog til stanggrensav, skruer og rawlplugs

1. Sæt grensaven (A) på teleskopskaftet (B).

Fjern snavs og uønsket materiale fra produktet med en børste.

7. Brukergrensesnitt

19. Strøm på- og varsellampe

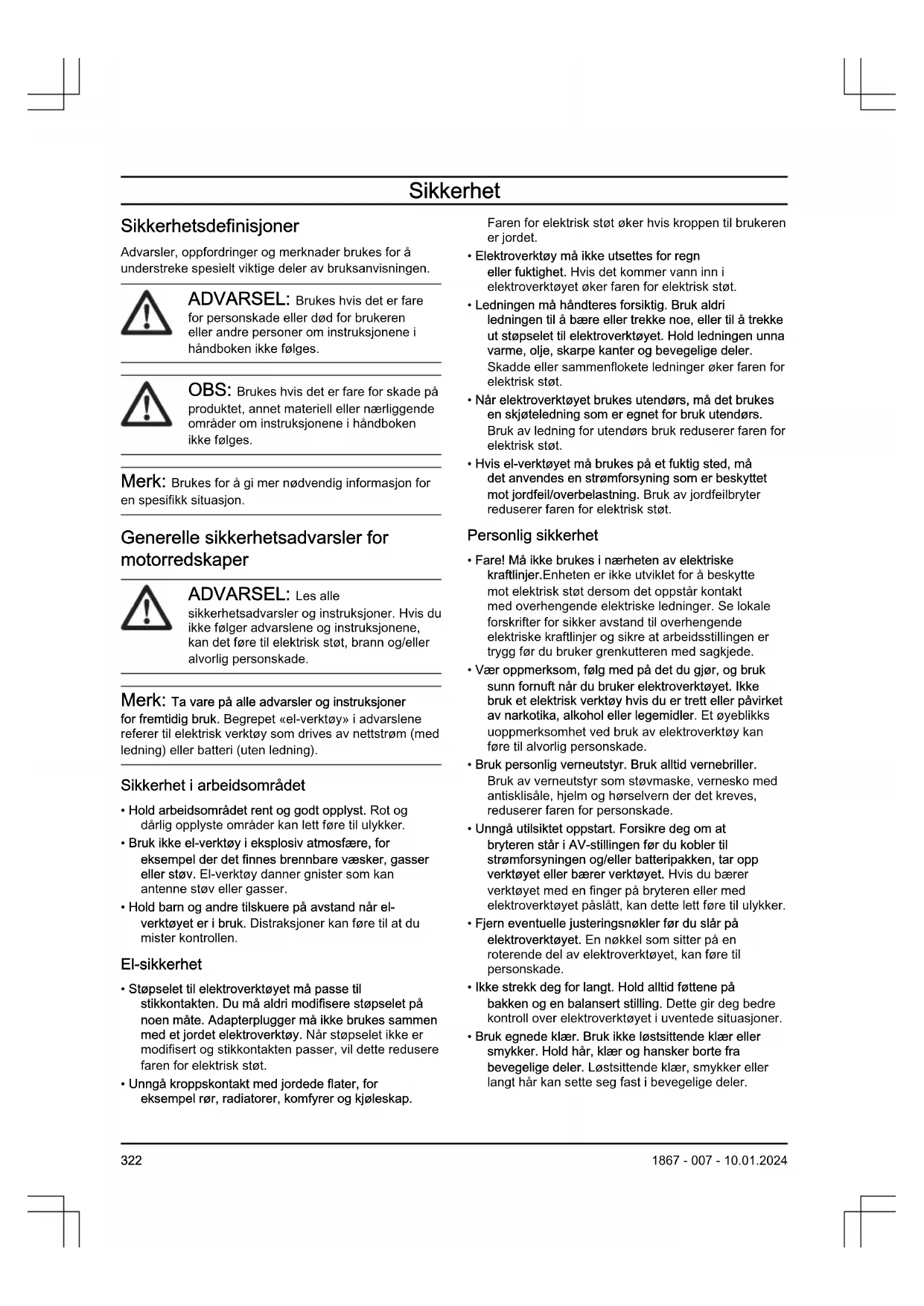

Symboler på produktet (Fig. 2) ADVARSEL: Dette produktet kan være farlig og føre til alvorlig personskade eller død for brukeren eller andre. Vær forsiktig, og bruk produktet riktig. (Fig. 3) Les bruksanvisningen nøye, og forsikre deg om at du forstår instruksjonene før du bruker produktet. (Fig. 4) For Aspire P5-P4A: Bruk godkjent øyevern. (Fig. 5) For Aspire PE5-P4A: Bruk vernehjelm på steder der gjenstander kan falle ned på deg. Bruk godkjent hørselsvern. Bruk godkjent øyevern. (Fig. 6) Bruk godkjente vernehansker. (Fig. 7) Bruk kraftige, sklisikre støvler. (Gjelder kun for grenkutteren.) (Fig. 8) Direktestrøm. (Fig. 9) Nominell spenning, V (Fig. 10) Må ikke utsettes for regn. (Fig. 11) Påfylling av kjedeolje. 320 1867 - 007 - 10.01.2024(Fig. 12) Rotasjonsretning, sagkjede. (Fig. 13) Fare for personskade. Hold hendene unna sagkjedet. (Fig. 14) Drei til venstre for å løsne knotten, drei til høyre for å stramme knotten. (Fig. 15) Dette produktet samsvarer med gjeldende EU-direktiver. (Fig. 16) Dette produktet samsvarer med gjeldende britiske direktiver. (Fig. 17) Støyutslipp til omgivelsene som i EU- direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales- forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt under Tekniske data på side Tekniske data på side 335 og på etiketten. (Fig. 18) Produktet og produktemballasjen er ikke restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Fig. 21) Dette produktet er ikke elektrisk isolert. Hvis produktet kommer i kontakt med eller i nærheten av spenningsførende ledninger, kan dette føre til dødsfall eller alvorlig personskade. Elektrisitet kan overføres fra ett punkt til et annet med en såkalt spenningsbue. Jo høyere spenningen er, desto lengre vei kan elektrisiteten overføres. Elektrisitet kan også overføres gjennom grener og andre gjenstander, spesielt dersom de er våte. Hold alltid en avstand på minst 10meter mellom produktet og spenningsførende ledninger og/eller eventuelle gjenstander som berører dem. Hvis du må arbeide med kortere sikkerhetsavstand, må du alltid kontakte det aktuelle kraftselskapet for å sikre at strømmen er avslått før du påbegynner arbeidet. Hold alltid mennesker og dyr på minst 15meters avstand fra produktet. (Gjelder kun for grenkutteren.) (Fig. 22) Typeskiltet eller laseravtrykket viser serienummeret. yyyy er produksjonsåret, og ww er produksjonsuken. Merk: Øvrige symboler/klistremerker på produktet gjelder spesifikke krav for sertifiseringer på visse markeder. Symboler på batteriet eller batteriladeren (Fig. 23) Lever dette produk- tet til et gjenvinnings- anlegg for elektrisk og elektronisk utstyr. (Gjelder kun Europa) (Fig. 24) Bruk batteriet kun i produkter fra POWER FOR ALL systempart- nere. (Fig. 25) Beskytt batteriet mot varme, f.eks. kon- tinuerlig, kraftig sollys, og mot brann, smuss, vann og fuktighet. Det er fare for eksplosjon og kortslutning. (Fig. 26) (Fig. 19) Batteriladeren skal bare brukes og oppbevares innendørs. (Fig. 20) Dobbeltisolert. Skader på produktet Vi er ikke ansvarlige for skader på produktet vårt hvis:

• Produktet er reparert på feil måte.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Produsent Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: [phone] - 007 - 10.01.2024 321Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsadvarsler for motorredskaper ADVARSEL: Les alle sikkerhetsadvarsler og instruksjoner. Hvis du ikke følger advarslene og instruksjonene, kan det føre til elektrisk støt, brann og/eller alvorlig personskade. Merk: Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «el-verktøy» i advarslene referer til elektrisk verktøy som drives av nettstrøm (med ledning) eller batteri (uten ledning). Sikkerhet i arbeidsområdet

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Bruk ikke el-verktøy i eksplosiv atmosfære, for eksempel der det finnes brennbare væsker, gasser eller støv. El-verktøy danner gnister som kan antenne støv eller gasser.

• Hold barn og andre tilskuere på avstand når el- verktøyet er i bruk. Distraksjoner kan føre til at du mister kontrollen. El-sikkerhet

• Støpselet til elektroverktøyet må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Adapterplugger må ikke brukes sammen med et jordet elektroverktøy. Når støpselet ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.

• Elektroverktøy må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i elektroverktøyet øker faren for elektrisk støt.

• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller trekke noe, eller til å trekke ut støpselet til elektroverktøyet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenflokete ledninger øker faren for elektrisk støt.

• Når elektroverktøyet brukes utendørs, må det brukes en skjøteledning som er egnet for bruk utendørs. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.

• Hvis el-verktøyet må brukes på et fuktig sted, må det anvendes en strømforsyning som er beskyttet mot jordfeil/overbelastning. Bruk av jordfeilbryter reduserer faren for elektrisk støt. Personlig sikkerhet

• Fare! Må ikke brukes i nærheten av elektriske kraftlinjer.Enheten er ikke utviklet for å beskytte mot elektrisk støt dersom det oppstår kontakt med overhengende elektriske ledninger. Se lokale forskrifter for sikker avstand til overhengende elektriske kraftlinjer og sikre at arbeidsstillingen er trygg før du bruker grenkutteren med sagkjede.

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker elektroverktøyet. Ikke bruk et elektrisk verktøy hvis du er trett eller påvirket av narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy kan føre til alvorlig personskade.

• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i AV-stillingen før du kobler til strømforsyningen og/eller batteripakken, tar opp verktøyet eller bærer verktøyet. Hvis du bærer verktøyet med en finger på bryteren eller med elektroverktøyet påslått, kan dette lett føre til ulykker.

• Fjern eventuelle justeringsnøkler før du slår på elektroverktøyet. En nøkkel som sitter på en roterende del av elektroverktøyet, kan føre til personskade.

• Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling. Dette gir deg bedre kontroll over elektroverktøyet i uventede situasjoner.

• Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

1867 - 007 - 10.01.2024• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader.

• Selv om du har lang erfaring med bruk av elektroverktøy, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. En uforsiktig handling kan føre til alvorlig personskade i løpet av en brøkdel av et sekund.

• Vibrasjonsnivået under faktisk bruk av det motoriserte redskapet kan avvike fra den oppgitte totalverdien, avhengig av hvordan redskapet brukes. Brukeren må treffe sikkerhetstiltak for å beskytte seg, basert på et anslag av eksponeringen under de faktiske bruksforholdene (med hensyn til alle deler av operasjonssyklusen, for eksempel når verktøyet slås av og når det går på tomgang). Bruk og vedlikehold av elektroverktøy

• Bruk ikke makt på elektroverktøyet. Bruk riktig elektroverktøy for arbeidet som skal utføres. Riktig elektroverktøy gjør jobben på en bedre og sikrere måte i den hastigheten det er konstruert for.

• Bruk ikke elektroverktøyet hvis bryteren ikke lar seg slå på og av. Elektroverktøy som ikke kan kontrolleres med bryteren, er farlig, og må repareres.

• Koble pluggen fra strømforsyningen og/eller batteripakken fra elektroverktøyet før du foretar justeringer, skifter tilbehør eller oppbevarer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet starter ved et uhell.

• Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. La ikke elektroverktøyet brukes av personer som ikke er kjent med elektroverktøyet eller disse instruksjonene. Elektroverktøy er farlige når de brukes av uerfarne brukere.

• Vedlikehold av elektroverktøy. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdt elektroverktøy.

• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.

• Bruk elektroverktøyet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre oppgaver enn dem de er laget for, kan føre til farlige situasjoner.

• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av verktøyet i uventede situasjoner umulig. Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

• Bruk elektriske verktøy bare med spesielt designede batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.

• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.

• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.

• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.

• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130°C (266 °F) kan føre til eksplosjon.

• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann. Service

• La en kvalifisert tekniker/reparatør utføre service, og gjøre eventuelle utskiftninger kun med identiske reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører. Sikkerhetsadvarsler for grenkutteren – personlig sikkerhet

• Hold alle deler av kroppen unna sagkjedet når grenkutteren er i bruk. Kontroller at sagkjedet ikke berører noe før du starter grenkutteren. Et øyeblikks uoppmerksomhet mens du bruker grenkutteren kan føre til at klær eller kroppsdeler setter seg fast i sagkjedet.

• Hold alltid grenkutteren med høyre hånd på det bakerste håndtaket og venstre hånd på det fremste håndtaket. Motorsagen må aldri holdes med hendene i motsatt posisjon. Dette øker faren for personskade.

• Hold grenkutteren bare i den isolerte gripeflaten. Sagkjedet kan komme i kontakt med skjulte 1867 - 007 - 10.01.2024 323ledninger eller sin egen ledning. Sagkjeder som kommer i kontakt med en strømførende ledning, kan gjøre blottlagte metalldeler på grenkutteren strømførende, og dette kan gi brukeren elektrisk støt.

• Bruk øyevern. Det anbefales å bruke ytterligere verneutstyr til ører, hode, hender, bein og føtter. Egnet verneutstyr reduserer faren for å bli skadet av flygende gjenstander eller utilsiktet kontakt med sagkjedet.

• Sørg for at du alltid står støtt, og bruk motorsagen bare mens du står på fast, sikkert og flatt underlag. Glatte eller ustabile underlag kan føre til at du mister balansen eller mister kontrollen over grenkutteren.

• Når du sager i treverk som står i spenn, må du være oppmerksom på at treverket kan bevege seg og at grenkutteren kan kastes tilbake. Når spenningen i trefibrene utløses, kan trevirket som står i spenn, treffe brukeren og/eller føre til at grenkutteren kommer ut av kontroll.

• Vær ekstremt forsiktig ved saging i busker og ungtrær. Det tynne materialet kan sette seg fast i grenkutteren og bli slynget mot deg, eller føre til at du mister balansen.

• Følg instruksjonene for smøring, kjedestramming og utskifting av sverd og kjede. Kjedet kan ryke, og faren for kast økes hvis kjedet ikke er riktig strammet og smurt.

• Bær grenkutteren i det fremre håndtaket med grenkutteren avslått og vendt bort fra kroppen. Sverddekselet må alltid være montert ved transport eller lagring av grenkutteren. Riktig håndtering av grenkutteren reduserer faren for utilsiktet kontakt med det roterende sagkjedet.

• Sag bare i tre. Grenkutteren må ikke brukes til andre formål enn den er ment for. Grenkutteren må for eksempel ikke brukes til å sage i metall, plast, murverk eller andre byggematerialer enn tre. Hvis grenkutteren brukes til andre formål enn den er ment for, kan det oppstå farlige situasjoner.

• Hold håndtakene tørre, rene og frie for olje og fett. Fettete eller oljete håndtak er glatte, og kan føre til at du mister kontrollen.

• Ikke forsøk å felle et tre før du har forståelse av farene og hvordan de kan unngås. Det kan oppstå alvorlig personskade på brukeren eller tilskuere under felling av trær.

• Denne grenkutteren er ikke ment for trefelling.Bruk av grenkutter til andre formål enn den er ment for, kan føre til alvorlig personskade på brukeren eller tilskuere.

• Vi anbefaler sterkt at førstegangsbrukere øver på å sage stammer i en sagbukk. Generelle sikkerhetsadvarsler for grenkutter Følg alle instruksjonene når du fjerner fastkjørt materiale fra, oppbevarer eller vedlikeholder grenkutteren. Sørg for at bryteren er av og batteripakken tatt av. Hvis grenkutteren aktiveres uventet mens du fjerner fastkjørt materiale eller utfører vedlikehold, kan det føre til alvorlig personskade. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ta alltid ut batteriet for å forhindre at produktet startes ved et uhell.

• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.

• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke endre en del av produktet uten godkjenning fra produsenten. Bruk bare reservedeler som er godkjent av produsenten. Personskade eller død er mulige konsekvenser av feil vedlikehold.

. Ikke bruk et produkt som er skadet eller ikke fungerer som det skal. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.

• Barn må holdes under oppsyn for å sikre at de ikke leker med produktet. Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det. Aldersgrense for bruk kan være underlagt lokale bestemmelser.

• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

• Oppbevar produktet utilgjengelig for barn.

• Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Merk: Bruken kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning. Sikkerhetsinstruksjoner for drift ADVARSEL: Les og følg de følgende advarselinstruksjonene før du begynner å bruke produktet.

• Sørg for at ingen mennesker eller dyr kommer nærmere enn 15m (50fot) unna mens du arbeider. Når flere brukere arbeider på samme område, skal sikkerhetsavstanden mellom brukerne være på minst 15meter. Ellers det fare for alvorlig personskade. Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å

• Bruk aldri produktet i dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Ekstremt varmt vær kan føre til at produktet blir overopphetet. Arbeid i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag, påvirkning av treets fallretning osv.

• La aldri barn bruke eller oppholde seg i nærheten av produktet. Siden produktet er lett å starte, kan barn starte det hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må kobles fra når produktet ikke er under oppsyn.

• Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller løse gjenstander som slynges ut av skjæreutstyret.

• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart produktet stopper.

• Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har dårlig blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd.

• Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Hvis feil eller defekt beskyttelse er montert, kan dette forårsake alvorlig personskade.

• Stopp alltid produktet, ta ut batteriet, og kontroller at skjæreutstyret har stanset helt, før du begynner å gjøre noe arbeid på produktet. Avvik fra filingsinstruksjonene gir en betydelig større risiko for kast.

• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til.

• Unngå all bruk som du ikke føler deg kvalifisert til.

• Bruk aldri produktet hvis du er sliten, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

• Produktet kan bli kastet til siden med voldsom kraft hvis sverdspissen kommer i kontakt med en fast gjenstand. Dette kalles kast. Et kast kan være kraftig nok til å forårsake at produktet eller brukeren presses den ene eller andre veien, slik at brukeren mister kontrollen over produktet. Unngå å sage med sverdspissen.

• Bruk aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.

• Ha god balanse og sikkert fotfeste. Sørg for at du kan gå og stå sikkert. Se etter eventuelle hindre ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

• Vær ytterst forsiktig ved saging i trær som står i spenn. Et spent tre kan både før og etter gjennomsaging sprette tilbake til normalstilling. Hvis du plasserer deg feil eller sager feil sted på treet, kan det føre til at treet treffer deg eller produktet slik at du mister kontrollen. I begge tilfeller kan det medføre alvorlig personskade.

• Bruk selen til å støtte vekten av produktet og gjøre det enklere å håndtere.

• For Aspire P5-P4A: Hold produktet med høyre eller venstre hånd. Hold hender og andre kroppsdeler unna sagkjedet. (Fig. 28)

• Hvis produktet brukes ved temperaturer under – 10°, må produktet og batteriet oppbevares på et oppvarmet sted i minst 24timer før arbeidet starter.

• Dette produktet er ikke elektrisk isolert. Hvis produktet kommer i kontakt med eller i nærheten av strømførende ledninger, kan dette føre til dødsfall eller alvorlig personskade. Elektrisitet kan overføres fra ett punkt til et annet med en såkalt spenningsbue. Jo høyere spenningen er, desto lengre vei kan elektrisiteten overføres. Elektrisitet kan også overføres gjennom grener og andre gjenstander, spesielt dersom de er våte. Hold alltid en avstand på minst 10meter mellom produktet og spenningsførende ledninger og/eller gjenstander som berører dem. Hvis du må arbeide med kortere sikkerhetsavstand, må du alltid kontakte det aktuelle kraftselskapet for å sikre at strømmen er avslått før du påbegynner arbeidet.

• Et sløvt sagkjede kan øke risikoen for ulykker. Personlig verneutstyr ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr når du bruker produktet. Verneutstyr kan aldri fullstendig forhindre 1867 - 007 - 10.01.2024 325skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk hjelm hvis det er mulig at objekter kan falle ned på deg. (Fig. 30)

• Bruk godkjent hørselsvern. (Fig. 31)

• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land. (Fig. 32)

• Bruk hansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret. (Fig. 33)

• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller åpne sko, og ikke gå barbent. Sett håret opp over skuldrene.

• Ha førstehjelpsutstyr for hånden. (Fig. 35) Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet. I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se bruksanvisningen under overskriften Produktoversikt på side 320 for å finne ut hvor disse delene er plassert på produktet. Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter. ADVARSEL: Bruk aldri et produkt med skader på sikkerhetsutstyret. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon. OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted. Slik kontrollerer du brukergrensesnittet Aspire P5-P4A De grønne LED-lampene (A) viser ladestatusen. De grønne LED-lampene viser også at produktet er på.

Feilsøking på side 334 hvis varsellampen (C) blinker. Slik kontrollerer du kraftutløsersperren Kraftutløsersperren forhindrer at maskinen aktiveres ved et uhell. Når du slipper håndtaket, går kraftutløseren og kraftutløsersperren tilbake til utgangsposisjonene.

2. Kontroller at kraftutløseren er låst når

og deretter på den andre siden. Kontroller at kraftutløsersperren går tilbake til opprinnelig posisjon. a) For Aspire P5-P4A: (Fig. 40) b) For Aspire PE5-P4A: (Fig. 41)

4. Kontroller at kraftutløseren og kraftutløsersperren

kan bevege seg fritt, og at returfjæren fungerer som den skal. a) For Aspire P5-P4A: (Fig. 42) b) For Aspire PE5-P4A: (Fig. 43)

7. Slipp kraftutløseren, og sjekk at sagkjedet stanser

1867 - 007 - 10.01.2024Sikkerhetsinstruksjoner for skjæreutstyret ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare godkjente sverd/sagkjede-kombinasjoner og fileutstyr. Se Vedlikehold på side 331 for instruksjoner.

• Bruk vernehansker når du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan også forårsake skader.

• Hold skjærtennene riktig filt. Følg instruksjonene, og bruk anbefalt filmal. Et sagkjede som er skadet eller feilfilt, øker risikoen for ulykker. (Fig. 44)

• Oppretthold riktig dybdemålerinnstilling. Følg instruksjonene, og bruk anbefalt dybdemålerinnstilling. For stor dybdemålerinnstilling øker risikoen for kast. (Fig. 45)

• Forsikre deg om at sagkjedet har riktig stramming. Hvis sagkjedet ikke ligger stramt mot sverdet, kan sagkjedet spore av. Feil kjedestramming fører til økt slitasje på sverdet, sagkjedet og kjededrivhjulet. Se Tilbehør på side 336

• Utfør regelmessig vedlikehold på skjæreutstyret, og hold det riktig smurt. Smør sagkjedet før hver gang det brukes. Hvis sagkjedet ikke er riktig smurt, øker risikoen for slitasje på sverdet, sagkjedet og kjededrivhjulet. (Fig. 47) Batterisikkerhet ADVARSEL: Les alle sikkerhetsinstruksjoner og generelle instruksjoner. Hvis du ikke følger sikkerhetsinstruksjonene og de generelle instruksjonene, kan det føre til elektrisk støt, brann eller alvorlig personskade. Ta vare på sikkerhetsinformasjonen og de generelle instruksjonene for fremtidig bruk.

• Disse sikkerhetsinstruksjonene gjelder bare for oppladbare 18 V litium-ionbatterier for POWER FOR ALL-systemet.

• Bruk det oppladbare batteriet kun i produkter fra POWER FOR ALL-systempartnere. 18 V oppladbare batterier merket med POWER FOR ALL er fullt ut kompatible med følgende produkter: – Alle produkter i 18 V POWER FOR ALL- batterisystemet. – Alle 18 V-produkter fra POWER FOR ALL- systempartnere.

• Følg batterianbefalingene i bruksanvisningen for produktet. Bare på denne måten kan det oppladbare batteriet og produktet brukes uten fare, og de oppladbare batteriene beskyttes mot farlig overbelastning.

• Lad batteriene kun ved bruk av ladere som er anbefalt av produsenten eller av POWER FOR ALL- systempartnere. En lader som passer til én type batteri, kan utgjøre en brannfare hvis den brukes med et annet batteri.

• Batteriet leveres delvis oppladet. For å sikre full batterikapasitet må batteriet lades helt opp i laderen før du bruker elektroverktøyet for første gang.

• Oppbevar batteripakkene utilgjengelig for barn.

• Ikke åpne batteriet. Det er fare for kortslutning.

• Ved skade på og feil bruk av batteriet kan det komme ut damp. Batteriet kan begynne å brenne eller eksplodere. Sørg for at området er godt ventilert, og oppsøk lege dersom du opplever negative virkninger. Dampen kan irritere respirasjonssystemet.

• Hvis batteriet brukes på feil måte, eller hvis det er skadet, kan brennbar væske komme ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Oppsøk lege hvis væsken kommer i kontakt med øynene. Væske fra batteriet kan forårsake irritasjon eller brannskader.

• Hvis batteriet er skadet, kan væske komme ut, slik at nærliggende overflater blir tilsølt. Kontroller berørte deler. Rengjør disse delene, eller skift dem om nødvendig.

• Batteripakken må ikke kortsluttes. Når batteripakken ikke er i bruk, må den holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.

• Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekkere eller ved å bli utsatt for slag eller støt. Det kan oppstå en intern kortslutning som fører til at batteriet brenner, ryker, eksploderer eller overopphetes.

• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.

• Beskytt batteriet mot varme, f.eks. mot kontinuerlig, kraftig sollys eller brann, og mot smuss, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

• Bruk batteriet i produktet kun i omgivelsestemperaturer mellom -5 °C – 40 °C.

• Batteriet må bare oppbevares ved en omgivelsestemperatur på mellom -20 °C – 50 °C. La for eksempel ikke batteriet være i bilen om sommeren. Ved temperaturer på < 0 °C kan noen enheter få redusert effekt. 1867 - 007 - 10.01.2024 327• Batteriet må kun lades ved en omgivelsestemperatur på 0 °C – +35 °C. Lading utenfor dette temperaturområdet kan øke faren for skade på batteriet og brann. Sikker bruk av batteriladeren ADVARSEL: Les alle sikkerhetsinstruksjoner og generelle instruksjoner. Hvis du ikke følger sikkerhetsinstruksjonene og de generelle instruksjonene, kan det føre til elektrisk støt, brann eller alvorlig personskade. Oppbevar disse instruksjonene på et sikkert sted. Bruk laderen bare hvis du kan evaluere alle funksjonene fullstendig og utføre dem uten begrensninger, eller hvis du har mottatt tilsvarende instruksjoner.

• Denne laderen er ikke ment for bruk av barn eller personer med fysiske, sensoriske eller mentale begrensninger eller manglende erfaring eller kunnskap. Denne laderen kan brukes av barn som er 8 år eller eldre, og av personer som har fysiske, sensoriske eller mentale begrensninger eller manglende erfaring eller kunnskap, hvis en person som er ansvarlig for sikkerheten deres, har tilsyn med dem eller har instruert dem i sikker bruk av laderen og de forstår de tilknyttede farene. I andre tilfeller er det risiko for driftsfeil og personskader.

• Ha tilsyn med barn under bruk, rengjøring og vedlikehold. Barn må ikke leke med laderen.

• Lad bare 18V POWER FOR ALL-systembatterier med en kapasitet på 1,5Ah og mer. Batterispenningen må tilsvare batteriladespenningen til laderen. Ikke prøv å lade ikke-oppladbare batterier. Hvis du gjør det, er det risiko for brann og eksplosjon.

• Bruk bare laderen i lukkede rom, og ikke i fuktige omgivelser. Hvis det kommer vann inn i elektroverktøyet øker faren for elektrisk støt.

• Hold laderen ren. Smuss fører til fare for elektrisk støt.

• Kontroller alltid laderen, kabelen og støpselet før bruk. Slutt å bruke laderen hvis du oppdager skader. Ikke åpne laderen selv, og få den reparert bare av Husqvarna eller hos et autorisert After Sales-servicesenter som bare bruker originale reservedeler. Skadede ladere, kabler og støpsler øker faren for elektrisk støt.

Ikke dekk til ventilasjonsåpningene på laderen. Hvis du gjør det, kan laderen bli overopphetet og slutte å fungere som den skal.

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

• Ved skade på og feil bruk av batteriet kan det også komme ut damp. Sørg for at området er godt ventilert, og oppsøk lege dersom du opplever negative virkninger. Dampen kan irritere respirasjonssystemet.

• Hvis batteriet brukes feil, kan det komme væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Oppsøk lege hvis væsken kommer i kontakt med øynene. Væske fra batteriet kan forårsake irritasjon eller brannskader.

• Produkter som bare selges i Storbritannia: Produktet er utstyrt med et BS 1363/A-godkjent støpsel med intern sikring (ASTA-godkjent iht. BS 1362). Hvis støpselet ikke passer til stikkontaktene, må det kuttes av, og et egnet støpsel må monteres i stedet av et autorisert kundeserviceverksted. Det nye støpselet skal ha samme sikringsstørrelse som det opprinnelige støpselet. Det avkuttede støpselet må kastes for å unngå fare for støt, og det må aldri settes inn i en stikkontakt et annet sted. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.

• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.

• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.

• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.

• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

Grenkutteren skal gli lett inn i holderen på teleskopriggrøret. Hvis den ikke gjør det, er den ikke riktig montert. (Fig. 48)

2. Trekk til knotten (C).

Merk: Når grenkutteren er festet til teleskopriggrøret, blir brukergrensesnittet til grenkutteren koblet fra. Slik justerer du lengden på teleskopriggrøret

• Monter kroken innendørs.

• Snakk med Husqvarna-serviceverkstedet hvis du vil ha informasjon om tilgjengelig oppbevaringstilbehør for produktet. Slik henger du produktet på kroken

• Heng grenkutteren på kroken som vist på illustrasjonen. (Fig. 52)

• Heng stangen på kroken som vist på illustrasjonen. (Fig. 53) Drift Slik utfører du en funksjonskontroll før du bruker produktet

1. Undersøk luftinntaket for smuss og skade. Fjern

smuss og uønsket materiale fra produktet med en børste.

2. Trekk til alle muttere og skruer.

5. Kontroller at dekslene er riktig festet og ikke er

Feilsøking av batterila- deren på side 334

Feilsøking av batterila- deren på side 334

Batteriet skal gli lett inn i batteriholderen. Hvis det ikke gjør det, er det ikke riktig installert. a) For Aspire P5-P4A: (Fig. 57) b) For Aspire PE5-P4A: (Fig. 58)

3. Skyv batteriet helt inn i batteriholderen. Batteriet

låses på plass når du hører et klikk.

4. Kontroller at låsen låses riktig på plass.

Slik starter du produktet Aspire P5-P4A

1. Trykk på på/av-knappen på brukergrensesnittet (A).

LED-lampene tennes. (Fig. 59)

2. Trykk på kraftutløsersperren (B) fra venstre eller

høyre side, og hold inne kraftutløseren (C). Slik starter du produktet Aspire PE5- P4A

1. Skyv låseknappen forover. (Fig. 37)

2. Trykk på kraftutløsersperren (A) fra venstre eller

høyre side, og hold inne kraftutløseren (B). (Fig. 60) Slik kutter du grener ADVARSEL: Vær svært forsiktig når du jobber i nærheten av overhengende kraftlinjer. Fallende grener kan forårsake kortslutning.

• Når det er mulig, bør du plassere deg slik at du kan gjøre skår i rett vinkel mot grenen. (Fig. 61)

• Kapp store grener i flere deler, slik at du har bedre kontroll over hvor de faller. Du må også være oppmerksom på at fallende grener kan sprette mot brukeren når de treffer bakken. (Fig. 62)

• Sag aldri gjennom hevelsen ved roten av grenen, ettersom dette vil gi tregere leging og øke risikoen for soppangrep. (Fig. 63)

• Bruk stopperen på skjærehodet for å få støtte når du sager. Dette bidrar til å forhindre at skjæreutstyret «hopper» på grenen. (Fig. 64)

• Gjør det første skåret på undersiden av grenen, før du skjærer gjennom grenen. På denne måten forhindrer du at barken går i stykker, noe som kan føre til langsom leging og permanent skade på treet. Skåret skal ikke være dypere enn ⅓ av grentykkelsen. Dette for å unngå at skjæreutstyret setter seg fast. Hold kjedet i gang mens du trekker skjæreutstyret ut fra grenen, slik at det ikke setter seg fast. (Fig. 65)

1867 - 007 - 10.01.2024• Sørg for at du har godt fotfeste, og at du kan arbeide uten å bli hindret av grener, steiner og trær. ADVARSEL: Du må aldri aktivere kraftutløseren uten at du har fullt utsyn til skjæreutstyret. Slik stopper du produktet Aspire P5- P4A

1. Slipp kraftutløseren.

2. Trykk på på/av-knappen på brukergrensesnittet.

LED-lampene slukkes.

3. Trykk på utløserknappen, og trekk ut batteriet. (Fig.

for å låse produktet.

3. Trykk på batteriutløserknappen, og ta ut batteriet.

Vedlikehold Innledning ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikeholdsarbeid på produktet. ADVARSEL: Ta ut batteriet før du utfører vedlikehold på produktet. Vedlikeholdsskjema Vedlikehold Daglig Ukentlig Månedlig Rengjør de utvendige delene av produktet med en tørr klut. Du må ikke bruke vann.

Kontroller at start- og stopp-knappen funge- rer på riktig måte og ikke er skadet.

Kontroller at kraftutløseren og kraftutløsers- perren fungerer riktig med hensyn til sikker- het.

Hold håndtakene tørre og rene. Kontroller at det ikke er olje eller fett på håndtakene.

Kontroller at batteriet ikke er skadet. X Kontroller at batteriet er ladet. X Kontroller at batteriladeren ikke er skadet. X Kontroller sagkjedet. X 1867 - 007 - 10.01.2024 331Vedlikehold Daglig Ukentlig Månedlig Slip sagkjedet. X Kontroller strammingen av sagkjedet. X Smør sagkjedet. X Kontroller at sagkjedet ikke roterer uten at kraftutløseren er trykket inn.

Undersøk alle kabler, koblinger og forbindel- ser. Kontroller at det ikke finnes skader eller smuss.

Rengjør sagkjededekselet. X Fjern grader fra sverdkantene. X Kontroller forbindelsene mellom batteriet og produktet. Kontroller forbindelsen mellom batteriet og batteriladeren.

2. Kontroller at sagkjedet er lett å bøye. Skift ut

sagkjedet hvis det er stivt.

3. Sammenlign sagkjedet med et nytt sagkjede for å

undersøke om nagler eller lenker er slitt.

4. Bytt sagkjedet når den lengste delen av

skjæretannen er kortere enn 4mm. Skift også sagkjedet hvis det er sprekker på kapperne. (Fig. 69) Slik bytter du ut sverdet og sagkjedet

1. Vri låseknotten mot klokken, og ta av

beskyttelsesdekselet (A). (Fig. 70)

2. Ta av sverdet med sagkjedet festet.

3. Ta av sagkjedet fra sverdet.

skjærtennene peker bort fra drivhjulet (C).

7. Monter beskyttelsesdekselet (A), og vri låseknotten

Slik justerer du strammingen på sagkjedet på side 333 for instruksjoner. Slipe kjedet Informasjon om sverdet og sagkjedet ADVARSEL: Bruk vernehansker når du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan også forårsake skader. Bytt ut slitte eller skadde sverd og sagkjeder med sverd/sagkjede-kombinasjonene som anbefales av Husqvarna. Dette er nødvendig for å bevare sikkerhetsfunksjonene til produktet. Se Tilbehør på side

for en liste over sverd/kjede-kombinasjoner som vi anbefaler.

• Sverdlengde, tommer/cm. Informasjon om sverdlengde og kjedetype finner du vanligvis på den bakre enden av sverdet. (Fig. 71)

• Kjededeling, tommer. Avstanden mellom drivlenkene til sagkjedet må stemme med avstanden til tennene på sverdets nesehjul og drivhjulet. (Fig. 72)

• Antall drivlenker. Antallet drivlenker avgjøres av sverdtypen. (Fig. 73)

• Drivlenkebredde, mm/tommer. (Fig. 76) Generell informasjon om filing av kapperne Ikke bruk et sløvt sagkjede. Hvis sagkjedet er sløvt, må du bruke mer kraft på å skyve sverdet gjennom treet. Hvis sagkjedet er svært sløvt, vil det ikke bli noen trefliser, men sagflis/sagmugg. Et skarpt sagkjede eter seg gjennom treet, og treflisene blir lange og tykke. ADVARSEL: Kraften til kastet øker kraftig hvis du ikke følger de følgende instruksjonene om filing. Merk: Se Slik filer du kapperne på side 333 for informasjon om filing av sagkjedet. Slik filer du kapperne

1. Bruk en rundfil og en filmal til å file skjæretennene.

instruksjonene som fulgte med filmalen.

3. Flytt filen fra innsiden av skjærtennene og utover.

Reduser trykket i trekkebevegelsen. (Fig. 78)

4. Fjern materiale fra den ene siden av alle

6. Kontroller at alle skjærtennene har samme lengde.

Slik justerer du strammingen på sagkjedet ADVARSEL: Et sagkjede med feil stramming kan løsne fra sverdet og forårsake alvorlig personskade eller dødsfall. Et sagkjede blir lengre når du bruker det. Det er viktig å justere sagkjedets stramming jevnlig for å sikre at den er riktig. Kontroller sagkjedets stramming før du bruker produktet. Stram sagkjedet så hardt som mulig, men det må være mulig å trekke sagkjedet rundt fritt for hånd. Merk: Et nytt sagkjede trenger en innkjøringsperiode. Kontroller strammingen oftere i løpet av denne perioden.

1. Drei justeringsenheten for kjedestramming med

klokken for å stramme sagkjedet. Stram sagkjedet så mye som mulig. Det må ligge stramt mot sverdet. (Fig. 79) Merk: Drei hjulet opp (+) for mer stramming eller ned (-) for mindre stramming. Sagkjedet er strammet riktig når du enkelt kan dreie det for hånd mens det ligger stramt mot sverdet.

2. Kontroller at du enkelt og fritt kan trekke sagkjedet

rundt for hånd og at det ikke henger ned fra sverdet. (Fig. 80) Slik smører du skjæreutstyret ADVARSEL: For dårlig smøring av skjæreutstyret kan resultere i sagkjedebrudd som kan medføre alvorlig, til og med livstruende skade. ADVARSEL: Ikke bruk spillolje! Spillolje er skadelig for personer, produktet og miljøet. Sagkjedeolje

• Bruk sagkjedeolje som fester seg godt til sagkjedet. Sagkjedeoljen må holde på viskositeten i all slags vær, f.eks. i varme somre eller kalde vintre.

• Bruk Husqvarna-kjedeolje for å maksimere sagkjedets levetid og holde innvirkningen på miljøet til et minimum. Hvis Husqvarna-sagkjedeolje ikke er tilgjengelig, bruker du en standard sagkjedeolje.

• I områder der olje for smøring av sagkjeder ikke er tilgjengelig, bruker du X-Guard BIO-kjedeolje.

• Kontroller at smøringen av sagkjedet fungerer som den skal. Fyll på sagkjedeolje, og undersøk sagkjedesmøringen ved behov. Slik kontrollerer du sverdet

1. Kontroller om det er grader på sverdkantene. Fjern

alle grader ved hjelp av en fil. (Fig. 81)

2. Rengjør sporet i sverdet. (Fig. 82)

3. Undersøk sporet i sverdet for slitasje. Bytt ut sverdet

ved behov. (Fig. 83)

4. Undersøk om sverdspissen er ru eller svært slitt.

5. Snu sverdet daglig for å forlenge levetiden. (Fig. 85)

Slik rengjør du produktet, batteriet og batteriladeren

1. Rengjør produktet med en tørr klut etter bruk.

2. Rengjør batteriet og batteriladeren med en tørr klut.

rene før bruk. 1867 - 007 - 10.01.2024 3334. Rengjør overflaten på innsiden av beskyttelsesdekselet med en børste. Slik kontrollerer du batteriet og batteriladeren

skadet, og at det ikke er sprekker i den. Feilsøking Brukergrensesnitt Aspire P5-P4A Problem Mulige feil Mulig løsning Grønn LED-startlam- pe blinker. Lav batterispenning. Lad batteriet. Rød LED-feillampe blinker. Overbelastning. Skjæreutstyret er blokkert. Slå av produktet. Fjern batteriet. Fjern uønsket materiale fra skjæreutstyret. Løsne kjedet. Temperaturavvik. La produktet kjøle seg ned. Kraftregulatoren og startknappen trykkes på samtidig. Slipp kraftregulatoren, og trykk på startknap- pen. Grønn LED-lampe og rød LED-lampe blin- ker vekselvis. Batteriet er utladet. Lad batteriet. Batteriet er skadet. Ta kontakt med serviceverkstedet ditt. Feilsøking av batteriladeren Indikatorlampe på batteriladeren Årsak Løsning Den grønne lampen lyser kontinuerlig, og den røde blinker. Batteriet er ikke satt inn i batteri- laderen på riktig måte. Ta batteriet ut av laderen, og sett det inn i laderen igjen. Batterikontaktene er skitne. Rengjør batterikontaktene. Omgivelsestemperaturen er for høy eller for lav. Bruk batteriladeren ved temperaturer mellom 0 og +35°C. Batteriet er skadet. Skift batteriet. Den grønne og den røde lampen er av. Batteriladeren er ikke koblet til strømuttaket på riktig måte. Koble batteriladeren til et strømuttak. Feil ved strømuttak. Koble batteriladeren til den spenningen og frekvensen som er angitt på typeskiltet. Batteriladekabelen er skadet. Ta kontakt med et godkjent serviceverksted. Batteriladeren er skadet. Andre feil. Hvis det oppstår andre feil, må du passe på at produktet er slått av, ta ut batteriet og kontakte et godkjent serviceverksted. 334 1867 - 007 - 10.01.2024Transport og oppbevaring Transport og oppbevaring

• De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.

• Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.

• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.

• Bruk tape på åpne kontakter når du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.

• Fjern batteriet ved lagring og transport.

• Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.

• Lad opp batteriet til 30–50% før du setter det til oppbevaring i lange perioder.

• Oppbevar batteriladeren på et sted som er lukket og tørt.

• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte personer røre utstyret. Oppbevar utstyret i et område som kan låses.

• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.

• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.

Utslipp av støy til omgivelsene målt som lydeffekt (L

) samsvarer med EF-direktiv 2000/14/EF. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige produkter av samme modell, i henhold til direktivet 2000/14/EF. 1867 - 007 - 10.01.2024 335Aspire P5-P4A Aspire PE5-P4A Lydeffektnivå, garantert L

Ekvivalent lydtrykknivå ved brukerens øre, dB(A) 75 74 Vibrasjonsnivåer

Vibrasjonsnivåer i håndtak, målt i henhold til ISO22867, m/sek

Innfelt, fremre håndtak / bakre håndtak – 0,5/0,5 Utfelt, fremre håndtak / bakre håndtak – 0,3/0,3 Hovedhåndtak/hjelpehåndtak 0,8/0,4 – Godkjente batterier Dette produktet kan brukes med alle POWER FOR ALL- batterier. For best mulig ytelse anbefales det å bruke batterier med minimum 4,0Ah. Batteri P4A 18-B45 P4A 18-B72 Type Litium-ion Litium-ion Batterikapasitet, Ah 2,5 4,0 Nominell spenning, V 18 18 Vekt, kg 0,35 0,65 Antall celler (litiumion) 5 10 Godkjente batteriladere Batterilader P4A 18-C70 Inngangsspenning, V Se informasjon om laderens typebestemmel- se. Frekvens, Hz 50–60 Effekt, W 70 Tilbehør Kombinasjoner av sverd og sagkjede Nedenstående kombinasjoner er CE-typegodkjent.

Ekvivalent lydtrykknivå i henhold til ISO 22868 beregnes som tidsvektet total energi for ulike lydtrykknivåer under forskjellige driftsforhold. Typisk statistisk spredning for ekvivalent lydtrykknivå er et standardavvik på 3dB(A).

Anvendt prosedyre for samsvarsvurdering i henhold til direktiv 2000/14/EF, tillegg V. For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 335

2012–2020 STMicroelectronics Garantien dekker ikke feil som er resultatet av normal slitasje, uaktsomhet, defekt bruk, uautorisert reparasjon eller av at sugeapparat kobles til feil spenning. Med enerett. Redistribusjon og bruk i kilde- og binærform, med eller uten endring, er tillatt forutsatt at følgende vilkår er oppfylt:

• Redistribusjon av kildekode må inneholde opphavsrettmerknaden ovenfor, denne listen med vilkår og ansvarsfraskrivelsen nedenfor.

• Redistribusjon i binær form må reprodusere opphavsrettmerknaden ovenfor, denne listen med vilkår og ansvarsfraskrivelsen nedenfor i dokumentasjonen eller annet materiale som følger med i distribusjonen.

• Verken navnet på STMicroelectronics eller navnene på bidragsyterne kan brukes til å bifalle eller promotere produkter som er avledet av denne programvaren, uten en uttrykkelig forhåndsinnhentet skriftlig tillatelse. Denne programvaren leveres av opphavsretthaverne og bidragsyterne uten noen form for garanti. Alle uttrykte eller underforståtte garantier, herunder underforståtte garantier om salgbarhet og egnethet for et bestemt formål, fraskrives. Ikke under noen omstendigheter skal eieren av opphavsretten eller bidragsyterne holdes ansvarlige for eventuelle direkte, indirekte, tilfeldige, spesielle, straffemessige skader eller følgeskader (herunder anskaffelse av erstatningsvarer eller -tjenester, tap av bruk, data eller fortjeneste eller avbrudd i forretningsdriften) uansett årsak og erstatningsjuss, uansett om det gjelder kontrakt, ansvar eller skadevoldende handling (inkludert uaktsomhet eller på annen måte) som oppstår på noen måte som følge av bruk av denne programvaren, selv om det er opplyst om muligheten for slik skade. Apache 2.0-lisens Copyright

2009-2019 Arm Limited. Med enerett. Versjon 2.0, januar 2004 http://www.apache.org/ licenses/ Vilkår for bruk, reproduksjon og distribusjon

Lisens betyr vilkårene for bruk, reproduksjon og distribusjon som definert i delene 1 til 9 i dette dokumentet. Lisensgiver betyr eieren av opphavsretten eller enheten som er autorisert av eieren av opphavsretten, som gir lisensen. Juridisk enhet betyr samlingen av den fungerende enheten og alle andre enheter som kontrollerer, kontrolleres av eller er under felles kontroll med denne enheten. I sammenheng med denne definisjonen betyr kontroll (i) makten, direkte eller indirekte, til å bestemme retningen eller ledelsen av en slik enhet, enten gjennom kontrakt eller på annen måte eller (ii) eierskap på femti prosent (50%) eller mer av utestående aksjer eller (iii) begunstiget av en slik enhet. Du (med alle bøyningsformer) betyr en enkeltperson eller juridisk enhet som benytter tillatelsene som er gitt i denne lisensen. Kilde-form betyr den foretrukne måten å gjøre endringer på, herunder programvarekildekode, dokumentasjonskilde og konfigurasjonsfiler. Objekt-form betyr enhver utforming som er et resultat av mekanisk transformasjon eller oversettelse av en kildeform, herunder kompilert objektkode, generert dokumentasjon og konverteringer til andre medietyper. Verk betyr åndsverket, uansett om det er i kilde- eller objektform, som er gjort tilgjengelig gjennom lisensen, som angitt av en merknad om opphavsrett som er inngår i eller er knyttet til verket (et eksempel er gitt i vedlegget nedenfor). Avledede verk betyr alle verk, enten det er i kilde- eller objektform, som er basert på (eller avledet av) verket. Redaksjonelle revisjoner, kommentarer, utdypninger eller andre modifikasjoner av verket utgjør i sin helhet et originalt åndsverk. Med hensyn til denne lisensen skal ikke avledede verk omfatte verk som er adskillbare fra, eller som kun kobles (eller knyttes gjennom navn) til verket og avledede verk av det. Bidrag betyr ethvert åndsverk, inkludert den opprinnelige versjonen av verket og eventuelle endringer eller tillegg til verket eller avledede verk av det, som med hensikt sendes til lisensgiver for inkludering i verket av eieren av opphavsretten eller av en enkeltperson eller juridisk enhet som er autorisert til sending på vegne av eieren av opphavsretten. I denne definisjonen betyr sendes enhver form for elektronisk, muntlig eller skriftlig kommunikasjon som sendes til lisensgiveren eller dennes representanter, herunder kommunikasjon på elektroniske postlister, kildekodekontrollsystemer og systemer for problemsporing som administreres av eller på vegne av lisensgiveren med formål om å drøfte og forbedre verket, men unntatt kommunikasjon som tydelig merkes eller på annen måte er angitt skriftlig av eieren av opphavsretten som «ikke et bidrag». Bidragsyter betyr lisensgiver og alle enkeltpersoner eller juridiske enheter som mottar et bidrag av lisensgiver og som deretter innlemmes i verket.

2. Tildeling av opphavsrettslisens.

I henhold til vilkårene i denne lisensen gir hver bidragsyter deg herved en varig, verdensomspennende, ikke-eksklusiv, kostnadsfri, royalty-fri, ugjenkallelig opphavsrettslisens til å reprodusere, lage avledede verk av, vise offentlig, fremføre offentlig, viderelisensiere og distribuere verket og slike avledede verk i kilde- eller objektform.

3. Tildeling av patentlisens.

I henhold til vilkårene i denne lisensen gir hver bidragsyter deg herved en varig, verdensomspennende, 1867 - 007 - 10.01.2024 339ikke-eksklusiv, kostnadsfri, royalty-fri, ugjenkallelig (med de unntak som er angitt i denne delen) patentlisens å lage, ha laget, bruke, tilby salg av, selge, importere og på annen måte overdra verket, der en slik lisens kun gjelder for de patentkrav som er lisensierbare fra en slik bidragsyter, og som nødvendigvis krenkes kun gjennom deres bidrag eller gjennom en kombinasjon av deres bidrag med verket som et slikt bidrag ble sendt til. Hvis du iverksetter patentrettstvister mot en enhet (inkludert krysskrav eller motkrav i et søksmål) som påstår at verket eller et bidrag som er innarbeidet i verket, utgjør direkte eller medvirkende brudd på patentrettigheter, skal alle patentlisenser du har fått i henhold til denne lisensen for det aktuelle verket, dermed opphøre fra og med datoen da et slikt søksmål fremmes.

Du kan reprodusere og distribuere kopier av verket eller avledede verk av det i alle medier, med eller uten endringer, og i kilde- eller objektform, forutsatt at du oppfyller følgende betingelser:

5. Innsending av bidrag.

Med mindre du uttrykkelig oppgir noe annet, skal ethvert bidrag som med hensikt er sendt inn for å inkluderes i verket av deg til lisensgiveren, være i henhold til vilkårene i denne lisensen, uten ytterligere vilkår. Til tross for det ovenstående skal ingenting i dette dokumentet avløse eller endre vilkårene i en separat lisensavtale du måtte ha inngått med lisensgiver angående slike bidrag.

Denne lisensen gir ikke tillatelse til å bruke handelsnavnene, varemerkene, servicemerkene eller produktnavnene til lisensgiveren, med mindre det er nødvendig for rimelig og vanlig bruk for å beskrive opprinnelsen til verket og reprodusere innholdet i MERKNAD-filen.

7. Ansvarsfraskrivelse for garanti.

Med mindre det kreves av gjeldende lov eller er skriftlig avtalt, stiller lisensgiver verket (og enhver bidragsyter gir sitt bidrag) til rådighet uten noen form for garanti, verken uttrykt eller innforstått, herunder eventuelle garantier eller vilkår om eiendomsrett, ikke-krenkelse, salgbarhet, eller egnethet for et bestemt formål. Du er alene ansvarlig for å fastslå hensiktsmessigheten av å bruke eller redistribuere verket og påtar deg eventuelle risikoer som er knyttet til din utøvelse av tillatelser gitt i denne lisensen. 8. Ansvarsbegrensning. Ikke under noen omstendigheter eller under noen juridisk metode, enten det er forvoldt (inkludert uaktsomhet), i kontrakt eller annet, med mindre gjeldende lov krever det (som forsett og grov uaktsomhet) eller skriftlig avtalt, skal noen bidragsyter være ansvarlig overfor deg for skader, inkludert direkte, indirekte, spesielle, tilfeldige eller følgeskader i alle former som oppstår som følge av denne lisensen eller som følge av bruk eller manglende mulighet til å bruke verket (herunder skader for tap av goodwill, arbeidsstans, datamaskinsvikt eller -feil eller alle andre kommersielle skader eller tap), selv om en slik bidragsyter er informert om muligheten for slike skader.

9. Aksept av garanti eller tilleggsansvar.

Når du redistribuerer verket eller avledede verk av det, kan du velge å tilby og kreve et gebyr for aksept av støtte, garanti, erstatning eller andre ansvarsforpliktelser eller rettigheter i samsvar med denne lisensen. Når du aksepterer slike forpliktelser, kan du imidlertid bare handle på egne vegne og på eget ansvar, ikke på vegne av noen annen bidragsyter, og bare hvis du samtykker i å erstatte, forsvare og holde enhver bidragsyter skadesløs for ethvert ansvar du har pådratt deg, eller for krav som fremsettes mot en slik bidragsyter på grunn av din aksept av en slik garanti eller tilleggsansvar. Slutt på vilkårene
