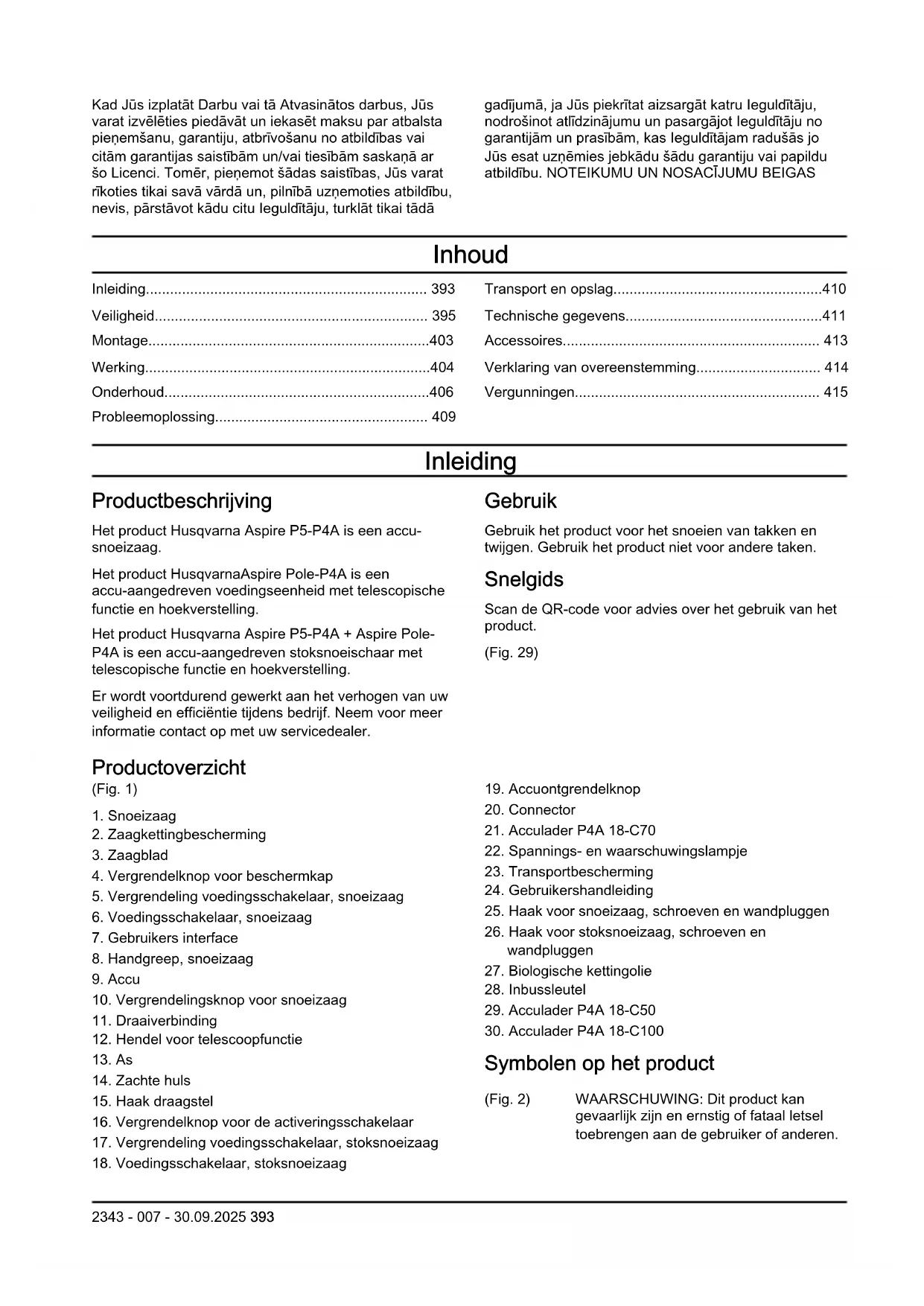

GEBRUIKSAANWIJZING Aspire P5P4A HUSQVARNA

4. Vergrendelknop voor beschermkap

5. Vergrendeling voedingsschakelaar, snoeizaag

6. Voedingsschakelaar, snoeizaag

7. Gebruikers interface

10. Vergrendelingsknop voor snoeizaag

12. Hendel voor telescoopfunctie

16. Vergrendelknop voor de activeringsschakelaar

17. Vergrendeling voedingsschakelaar, stoksnoeizaag

18. Voedingsschakelaar, stoksnoeizaag

22. Spannings- en waarschuwingslampje

23. Transportbescherming

24. Gebruikershandleiding

25. Haak voor snoeizaag, schroeven en wandpluggen

26. Haak voor stoksnoeizaag, schroeven en

Symbolen op het product (Fig. 2) WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. 2343 - 007 - 30.09.2025 393Wees voorzichtig en gebruik het product op de juiste manier. (Fig. 3) Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gaat gebruiken. (Fig. 4) Gebruik goedgekeurde oogbescherming. (Fig. 5) Gebruik een veiligheidshelm op locaties waar objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming. (Fig. 6) Draag goedgekeurde veiligheidshandschoenen. (Fig. 7) Gebruik antisliplaarzen voor zwaar gebruik. (Fig. 8) Gelijkstroom. (Fig. 9) Nominale spanning, V (Fig. 10) Stel het product niet bloot aan regen. (Fig. 11) Zaagkettingolie aanbrengen. (Fig. 12) Rotatierichting, zaagketting. (Fig. 13) Risico op letsel. Houd handen uit de buurt van de zaagketting. (Fig. 14) Draai naar links om de knop los te maken, draai naar rechts om de knop vast te draaien. (Fig. 15) Het product voldoet aan de geldende EU- richtlijnen. (Fig. 16) Geluidsemissies naar het omgevingslabel volgens de wetgeving van de EU en van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat in de Technische gegevens op pagina Technische gegevens op pagina

en op het label. (Fig. 17) Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. (Fig. 18) GEVAAR - Houd voldoende afstand tot elektriciteitskabels (Fig. 19) Houd personen en dieren op veilige afstand van het werkgebied en het product (Fig. 20) WAARSCHUWING - Koppel de accu voorafgaand aan het onderhoud los (Fig. 24) Het serienummer staat op het product- plaatje. yyyy is het productiejaar, ww en xxxxx zijn het serienummer. Let op: Overige op de machine aangegeven symbolen/plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten. Symbolen op de accu en/of op de accuhouder (Fig. 21) Faalveilige transformator. (Fig. 22) Bewaar en gebruik de acculader alleen binnen. (Fig. 23) Dubbele isolatie. (Fig. 25) Lever dit product in bij een recyclepunt voor elektrische en elektronische appara- tuur. (Alleen geldig voor Europa) (Fig. 26) Gebruik de accu alleen in producten van POWER FOR ALL-systeempartners. (Fig. 27) Bescherm de accu tegen hitte, bijv. tegen continu intens zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting. (Fig. 28) Schade aan het product We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

2343 - 007 - 30.09.2025Fabrikant Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: [phone] Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsaanwijzingen voor machines WAARSCHUWING: Lees alle veiligheidsaanwijzingen, instructies, illustraties en specificaties voor deze machine. Het niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor later gebruik. Let op: Het in de veiligheidsaanwijzingen gebruikte begrip “machine” heeft betrekking op machines die met netspanning worden gebruikt (met een netsnoer) en op machines die op een accu werken (zonder netsnoer). Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik de machine niet in een explosieve atmosfeer, zoals een omgeving waarin zich ontvlambare vloeistoffen, gassen of stof bevinden. Machines veroorzaken vonken die stof of dampen kunnen doen ontbranden.

Houd kinderen en andere personen tijdens het gebruik van de machine op afstand. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• De aansluitstekkers van de machine moeten in het stopcontact passen. Wijzig nooit de stekker. Gebruik geen adapterstekkers met geaarde machines. Originele stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel de machines niet bloot aan regen of natte omstandigheden. Het binnendringen van water in een machine verhoogt het risico op een elektrische schok.

• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om de machine te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.

• Wanneer u met een machine in de openlucht werkt, dient u alleen verlengsnoeren te gebruiken die ook geschikt zijn voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

• In het geval dat het onvermijdelijk is om een machine in een vochtige locatie te gebruiken, maak dan gebruik van een voeding die beschermd wordt door een aardlekbeveiliging (GFCI). Het gebruik van een GFCI vermindert het risico op een elektrische schok. Persoonlijke veiligheid

• Wees attent! Let op wat u doet en ga verstandig aan het werk met een machine. Gebruik geen machine wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van machines kan leiden tot ernstige verwondingen.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand OFF staat voordat 2343 - 007 - 30.09.2025 395u de machine aansluit op een spanningsbron en/of accupack, oppakt of draagt. Wanneer u uw vingers tijdens het dragen van machines op de schakelaar houdt of de machine ingeschakeld op de stroomvoorziening aansluit, kan dat leiden tot ongevallen.

• Verwijder instelgereedschappen of stelsleutels voordat u de machine inschakelt. Gereedschap of sleutels die zich in een draaiend onderdeel van de machine bevinden, kunnen verwondingen veroorzaken.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Daardoor hebt u de machine in onverwachte situaties beter onder controle.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte machines door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel. Gebruik en behandeling van machine

• Overbelast de machine niet. Gebruik de juiste machine voor uw toepassing. Met de juiste machine werkt u beter en veiliger binnen het vermelde vermogensbereik.

• Gebruik geen machine waarvan de schakelaar defect is. Machines die niet meer in- of uitgeschakeld kan worden, zijn gevaarlijk en moeten worden gerepareerd.

• Haal de stekker uit het stopcontact en/of verwijder het accupack, indien verwijderbaar, van de elektrisch apparaat voordat u aanpassingen maakt, accessoires verwisselt of apparaten opbergt. Deze voorzorgsmaatregel verhindert dat de machine onopzettelijk start.

• Berg ongebruikte machines buiten reikwijdte van kinderen op. Laat de machine niet gebruiken door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Machines zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt.

• Voer onderhoud uit op machines en accessoires. Controleer op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van de machine kunnen beïnvloeden. Laat beschadigde onderdelen repareren alvorens de machine te gebruiken. Veel ongevallen vinden hun oorzaak in slecht onderhouden machines.

Houd snijmachines scherp en schoon. Goed onderhouden snijmachines met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

• Gebruik de machine, accessoires, gereedschapsbits en dergelijke overeenkomstig deze instructies. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van de machine voor andere dan de voorziene toepassingen kan leiden tot gevaarlijke situaties.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en handgreepvlakken maken in onverwachte situaties geen veilige bediening en controle van het elektrische gereedschap mogelijk. Gebruik en onderhoud van machines met accuvoeding

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik alleen de accupacks die bestemd zijn voor de bijbehorende machine. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Gebruik geen accu of machine die is beschadigd of aangepast. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel de accu of machine niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad de accu of machine niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik liggen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe. Service

• Laat uw machine onderhouden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke

2343 - 007 - 30.09.2025vervangende onderdelen. Hierdoor blijft de veiligheid van de machine gehandhaafd.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Algemene veiligheidswaarschuwingen voor de snoeizaag

• Houd alle lichaamsdelen uit de buurt van de zaagketting als de snoeizaag in werking is. Controleer voordat u de snoeizaag start of de zaagketting niets raakt. Als u even niet oplet, kan uw kleding of lichaam vast komen te zitten in de zaagketting bij het gebruik van een snoeizaag.

• Houd de snoeizaag altijd vast met een hand op de bedieningshandgreep en de andere hand op de extra handgreep.

• Houd de snoeizaag alleen vast aan de geïsoleerde handgrepen, omdat de zaagketting verborgen bedrading kan raken. Als zaagkettingen een onder stroom staande draad aanraken, kan dit ervoor zorgen dat niet-geïsoleerde delen van de snoeizaag ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

• Draag oogbescherming. We raden u aan verdere beschermingsuitrusting voor gehoor, hoofd, handen, benen en voeten te gebruiken. Als u een geschikte beschermingsuitrusting draagt, neemt de kans op persoonlijk letsel door rondvliegend vuil of onbedoeld contact met de zaagketting af.

• Gebruik geen snoeizaag in een boom, op een ladder, vanaf een dak of op een onstabiele ondergrond. Wanneer u een snoeizaag op deze manier gebruikt, kan dit leiden tot ernstig persoonlijk letsel.

• Ga altijd goed staan en bedien de snoeizaag alleen terwijl u op een vaste, stevige en vlakke ondergrond staat. Gladde of onstabiele oppervlakken kunnen ervoor zorgen dat u uw evenwicht of de controle over de snoeizaag verliest.

• Als u een tak doorzaagt die onder spanning staat, zorg dan dat de tak u niet kan raken. Als de spanning in de houtvezels vrijkomt, kan de geveerde tak de gebruiker raken en/of ervoor zorgen dat de gebruiker de snoeizaag niet meer onder controle heeft.

• Wees zeer voorzichtig als u struiken en jonge bomen zaagt. Het dunne materiaal kan vast komen te zitten in de zaagketting en naar u toe zwiepen of u uit uw evenwicht brengen.

• Draag de snoeizaag met de snoeizaag uitgeschakeld en van uw lichaam af. Als u de snoeizaag vervoert of opbergt, moet u altijd de afdekking over het zaagblad aanbrengen. Als u de snoeizaag goed hanteert, verlaagt u de kans op onbedoeld contact met de bewegende zaagketting.

• Volg de instructie voor het smeren, het spannen van de ketting en het vervangen van het zaagblad en de ketting. Als de ketting niet goed is gespannen of gesmeerd, kan de ketting breken en neemt het risico op terugslag toe.

• Zaag alleen hout. Gebruik de snoeizaag alleen waarvoor hij is bedoeld. Bijvoorbeeld: gebruik de snoeizaag niet voor het zagen van plastic, metaal, metselwerk of ander bouwmateriaal dan hout. Als de snoeizaag voor andere toepassingen dan bedoeld wordt gebruikt, kan dat tot gevaarlijke situaties leiden.

• Deze snoeizaag is niet bedoeld voor het vellen van bomen. Als de snoeizaag voor andere toepassingen dan bedoeld wordt gebruikt, kan dat tot ernstig letsel voor de gebruiker of omstanders leiden.

• Volg alle instructies op voor het verwijderen van vastgelopen materiaal en opslag of onderhoud van de snoeizaag. Zorg ervoor dat de schakelaar in de uitgeschakelde stand staat en het accupack is verwijderd. Veiligheidswaarschuwingen voor stoksnoeischaar:

• Houd alle lichaamsdelen uit de buurt van de zaagketting of het zaagblad als de stoksnoeischaar in werking is. Controleer voordat u de stoksnoeischaar start of de zaagketting of het zaagblad niets raakt. Een moment van onoplettendheid tijdens het gebruik van de stoksnoeischaar kan leiden letsel bij uzelf of anderen.

• Gebruik altijd twee handen bij het bedienen van de stoksnoeischaar. Houd de stoksnoeischaar met beide handen vast om te voorkomen dat u de controle verliest.

• Om het risico op elektrocutie te beperken, mag u de stoksnoeischaar nooit in de buurt van elektriciteitskabels gebruiken. Contact met of gebruik in de buurt van elektriciteitskabels kan ernstig letsel veroorzaken of een elektrische schok die de dood tot gevolg heeft.

• Houd de stoksnoeischaar alleen vast aan de geïsoleerde handgrepen, omdat de zaagketting of het zaagblad verborgen bedrading kan raken. Als de zaagketting of het zaagblad een onder stroom staande draad aanraakt, kan dit ervoor zorgen dat niet-geïsoleerde delen van de machine onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

• Draag oog- en gehoorbescherming. Wij raden u aan verdere beschermingsuitrusting voor handen en antislip schoenen te gebruiken. Door geschikte beschermende uitrusting te dragen verkleint u het risico op letsel.

• Gebruik altijd hoofdbescherming wanneer u boven uw hoofd werkt met de stoksnoeischaar. Vallend afval kan leiden tot ernstig lichamelijk letsel.

• Ga altijd goed staan en bedien de stoksnoeischaar alleen terwijl u op de grond staat. Gladde of onstabiele oppervlakken kunnen ervoor zorgen dat u uw evenwicht of de controle over de machine verliest. 2343 - 007 - 30.09.2025 397• Gebruik geen stoksnoeischaar in een boom, op een ladder of een onstabiele ondergrond. Het op deze manier gebruiken van een stoksnoeischaar kan leiden tot evenwichtsverlies, verlies van controle en lichamelijk letsel.

• Houd alle netsnoeren en kabels uit de buurt van het snijgebied. Netsnoeren en kabels kunnen verborgen in bomen liggen en kunnen onbedoeld worden doorgesneden door de zaagketting of het zaagblad.

• Gebruik de stoksnoeischaar niet bij slechte weersomstandigheden, vooral wanneer er een risico op bliksem bestaat. Dit vermindert het risico op blikseminslag.

• Als u een tak doorzaagt die onder spanning staat, zorg dan dat de tak u niet kan raken. Als de spanning in de houtvezels vrijkomt, kan de geveerde tak de gebruiker raken en/of ervoor zorgen dat de gebruiker de stoksnoeischaar niet meer onder controle heeft.

• Wees zeer voorzichtig als u struiken en jonge bomen zaagt. Het dunne materiaal kan vast komen te zitten in de zaagketting of het zaagblad en naar u toe zwiepen of u uit uw evenwicht brengen.

• Bij het dragen van de stoksnoeischaar terwijl de machine is uitgeschakeld, dient u ervoor te zorgen dat u geen aan/uit-schakelaar bedient en de zaagketting of het zaagblad van uw lichaam af houdt. Als u de stoksnoeischaar correct draagt, verlaagt u de kans op onbedoeld contact met de zaagketting of het zaagblad.

• Als u de stoksnoeischaar vervoert of opbergt, moet u altijd de afdekking over het zaagblad of blad aanbrengen. Als u de stoksnoeischaar goed hanteert, verlaagt u de kans op onbedoeld contact met de bewegende zaagketting of het zaagblad.

• Als u vastgelopen materiaal verwijdert, de stoksnoeizaag opbergt of er onderhoud aan uitvoert, dient u te zorgen dat de schakelaar uit staat en dat alle accupacks verwijderd zijn. Indien de machine onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.

• Zaag alleen hout. Gebruik de stoksnoeischaar alleen waarvoor hij is bedoeld. Bijvoorbeeld: gebruik de stoksnoeischaar niet om plastic, metaal, metselwerk of ander bouwmateriaal dan hout door te zagen. Als de stoksnoeischaar voor andere toepassingen wordt gebruikt dan waarvoor hij is bedoeld, kan dat tot gevaarlijke situaties leiden. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder de accu om onbedoeld starten van de machine te voorkomen.

• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

• Gebruik het product niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.

• Controleer het product vóór gebruik. Zie, Veiligheidsvoorzieningen op het product op pagina

Onderhoud op pagina 406 . Gebruik geen product dat is beschadigd of niet correct werkt. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service- instructies uit.

• Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het product spelen. Laat het product nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van het product en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product buiten het bereik van kinderen.

• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.

• Controleer het product voor gebruik en na vallen of stoten op tekenen van slijtage of beschadiging en repareer indien nodig.

• Als er iets in de snijuitrusting vast komt te zitten terwijl u het product bedient, moet u het product stoppen en uitschakelen. Zorg ervoor dat de snijuitrusting volledig tot stilstand komt. Verwijder de accu voordat u het product en/of de snijuitrusting schoonmaakt, inspecteert of repareert.

• Overmatige blootstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een slechte bloedcirculatie. Consulteer uw dokter wanneer u symptomen waarneemt die wijzen op overmatige blootstelling aan trillingen. Dergelijke symptomen zijn o.a. een doof gevoel, gevoelloosheid, tintelingen, een prikkelend gevoel, pijn, krachtverlies, veranderingen van huidskleur of conditie van de huid. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.

• Gevaar! Niet gebruiken in de buurt van elektriciteitskabels. Het apparaat is niet ontworpen om bescherming te bieden tegen een elektrische schok in geval van contact met elektriciteitskabels. Raadpleeg de plaatselijke voorschriften voor veilige

2343 - 007 - 30.09.2025afstanden ten opzichte van elektriciteitskabels en zorg ervoor dat de werkstand veilig is, voordat u de stoksnoeikettingzaag gebruikt. Let op: Landelijke of lokale wettelijke voorschriften kunnen van toepassing zijn op het gebruik. Volg de eventuele voorschriften op. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees en volg de volgende waarschuwingen voordat u het product gaat gebruiken.

• Zorg ervoor dat er zich geen personen of dieren op een afstand kleiner dan 15 meter bevinden terwijl u werkt. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders bestaat er een risico op ernstig persoonlijk letsel. Schakel het product onmiddellijk uit indien iemand dichterbij komt. Draai het product nooit rond zonder eerst te controleren of er achter u niet iemand zich in de veiligheidszone bevindt.

• Gebruik het product nooit bij ongunstige weersomstandigheden, bijv. bij dichte mist, zware regen, sterke wind, hevige koude, enz. Extreem warm weer kan oververhitting van het product veroorzaken. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zo kan de grond glad zijn, de wind de valrichting van de boom beïnvloeden enz.

• Sta niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanneer het product niet onder streng toezicht staat.

• Zorg ervoor dat mensen, dieren of andere dingen geen invloed hebben op uw controle over het product en dat ze niet in contact komen met de snijuitrusting of losse objecten die worden uitgeworpen door de snijuitrusting.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra het product is gestopt.

• Overmatige blootstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een slechte bloedcirculatie. Consulteer uw dokter wanneer u symptomen waarneemt die wijzen op overmatige blootstelling aan trillingen. Voorbeelden van zulke symptomen zijn slapen, geen gevoel, 'kriebels', 'speldeprikken', pijn, geen of minder kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.

• Onder geen beding mag snijuitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Indien een verkeerde of defecte beschermkap wordt gemonteerd, kan dit ernstige verwondingen veroorzaken.

• Stop altijd het product, verwijder de accu en zorg ervoor dat de snijuitrusting volledig stopt voordat u werkzaamheden uitvoert aan het product. Het niet volgen van de slijpinstructies verhoogt het terugslagrisico van de ketting aanzienlijk.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.

• Het product kan met enorme kracht opzij worden geworpen als de punt van het zaagblad in contact komt met een vast voorwerp. Dit wordt terugslag genoemd. Terugslag kan zo heftig zijn dat het product en/of de gebruiker in een bepaalde richting wordt geworpen, waardoor de gebruiker de controle over het product kan verliezen. Vermijd zagen met de punt van het zaagblad.

• Gebruik het product nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

• Zorg voor een goede balans en een stabiele houding. Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Wees extra voorzichtig wanneer u in bomen zaagt die gespannen zijn. Een gespannen boom kan zowel voor als na het doorzagen in zijn normale stand terug vliegen. Als u op de verkeerde plaats staat of de inkeping op de verkeerde plaats maakt, kan dit ertoe leiden dat de boom u of het product raakt, zodat u de controle verliest. In beide gevallen kunt u ernstig gewond raken.

• Gebruik het draagstel om het gewicht van het product te ondersteunen en het hanteren te vergemakkelijken.

• Voor Aspire P5-P4A: Houd het product vast met uw rechter- of linkerhand. Houd handen en alle lichaamsdelen uit de buurt van de zaagketting. (Fig. 30)

• Voor Aspire P5-P4A + Aspire Pole-P4A: Houd het product altijd met twee handen vast. Houd het apparaat rechts van uw lichaam. (Fig. 31) 2343 - 007 - 30.09.2025 399• Stop de motor en controleer of de zaagketting niet draait voordat u ongewenste materialen van het product verwijdert.

• Stop het product wanneer u zich verplaatst. Bevestig de transportbescherming voordat u het product gaat dragen of vervoeren.

• Leg het product nooit neer terwijl het is geactiveerd, tenzij u er goed zicht op hebt.

• Indien het product wordt bediend bij temperaturen lager dan -10C, moeten het product en de accu vóór aanvang van de werkzaamheden gedurende ten minste 24 uur worden opgeslagen in een verwarmde ruimte.

• Ga nooit onder een tak staan die wordt afgezaagd. Dit kan leiden tot ernstig of zelfs dodelijk letsel.

• Houd u aan de geldende veiligheidsvoorschriften voor werkzaamheden in de buurt van hoogspanningskabels.

• Dit product is niet elektrisch geïsoleerd. Wanneer het product in contact komt met of in de buurt komt van stroomvoerende leidingen kan dit leiden tot dodelijke ongelukken of ernstig persoonlijk letsel. Elektriciteit kan door een zogenaamde spanningsboog van het ene naar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als deze nat zijn. Houd altijd minimaal 10 m afstand tussen het product en stroomvoerende leidingen en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een kortere veiligheidsafstand moet werken, moet u altijd contact opnemen met de desbetreffende energiemaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint.

• Een botte zaagketting kan het risico op ongevallen vergroten. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik een helm als er objecten op u kunnen vallen. (Fig. 32)

• Gebruik goedgekeurde gehoorbescherming. (Fig. 33)

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen. (Fig. 34)

• Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. (Fig. 35)

• Gebruik beschermende laarzen of schoenen met antislipzolen. (Fig. 36)

• Draag een broek met zaagbescherming.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of open schoenen en loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik. (Fig. 37) Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies in het hoofdstuk Productoverzicht op pagina 393

te zien waar deze onderdelen zich bevinden op uw product. De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen beschadigd zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt 400 2343 - 007 - 30.09.2025met name voor de veiligheidsuitrusting van de machine. Als uw machine een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garanderen wij de beschikbaarheid van professionele reparaties en onderhoud. Als u uw machine hebt gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is. De gebruikersinterface controleren Aspire P5-P4A De groene leds (A) tonen de laadstatus. De groene leds geven ook aan dat het product is ingeschakeld.

1. Houd de ON/OFF-knop (B) ingedrukt. (Fig. 38)

a) Het product is ingeschakeld wanneer de groende leds (A) branden. b) Het product is uitgeschakeld wanneer de groene leds (A) uit zijn.

Probleemoplossing op pagina 409 als het waarschuwingslampje (C) knippert. De vergrendeling van de activeringsschakelaar controleren De vergrendeling van de activeringsschakelaar voorkomt dat het product per ongeluk wordt ingeschakeld. Als u de handgreep loslaat, bewegen de activeringsschakelaar en de vergrendeling weer terug naar hun beginpositie.

1. Voor Aspire P5-P4A + Aspire Pole-P4A: Duw de

vergrendelknop naar voren. (Fig. 39)

3. Druk de vergrendeling van de activeringsschakelaar

in. Controleer of de vergrendeling voedingsschakelaar teruggaat naar de oorspronkelijke positie. a) Voor Aspire P5-P4A: (Fig. 42) b) Voor Aspire P5-P4A + Aspire Pole-P4A: (Fig. 43)

4. Zorg ervoor dat de activeringsschakelaar en de

vergrendeling vrij kunnen bewegen en dat de retourveer juist werkt. a) Voor Aspire P5-P4A: (Fig. 44) b) Voor Aspire P5-P4A + Aspire Pole-P4A: (Fig. 45)

5. Start het product, zie

Werking op pagina 404

7. Laat de activeringsschakelaar los en zorg ervoor dat

de kettingzaag volledig stopt. Veiligheidsinstructies voor snijuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen goedgekeurde combinaties van zaagblad/zaagketting en de hulpmiddelen voor vijlen. Zie Onderhoud op pagina 406 voor instructies.

• Draag veiligheidshandschoenen wanneer u onderhoud aan de zaagketting uitvoert of de zaagketting gebruikt. Ook een zaagketting die niet beweegt, kan verwondingen veroorzaken.

• Houd de zaagtanden goed geslepen. Volg de instructies en gebruik de aanbevolen vijlmal. Een beschadigde of verkeerd geslepen zaagketting vergroot de kans op ongevallen. (Fig. 46)

• Zorg voor de correcte tanddiepte. Volg de instructies en gebruik de aanbevolen instelling voor de vijlmal. Als de tanddiepte te groot is, vergroot dit de kans op terugslag. (Fig. 47)

• Zorg dat de zaagketting de juiste spanning heeft. Als de zaagketting niet strak tegen het zaagblad loopt, kan de zaagketting van het zaagblad lopen. Een verkeerde kettingspanning zorgt voor overmatige slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel. Zie Accessoires op pagina 413

• Voer regelmatig onderhoud uit op de snijuitrusting en houd deze goed gesmeerd. Smeer de zaagketting voor elk gebruik. Bij onvoldoende smering van de zaagketting is de kans op slijtage van het zaagblad, de zaagketting en het kettingaandrijfwiel groter. (Fig. 49) Veiligheid bij accu's WAARSCHUWING: Lees alle veiligheidswaarschuwingen en algemene instructies. Het niet opvolgen van de veiligheidswaarschuwingen en algemene instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsinformatie en algemene instructies om later te kunnen raadplegen.

Deze veiligheidsinstructies zijn alleen van toepassing op oplaadbare 18V-Li-ion accu's voor het POWER FOR ALL-systeem.

• Gebruik de oplaadbare accu alleen in producten van POWER FOR ALL-systeempartners. 18V oplaadbare accu's die gemarkeerd zijn met POWER FOR ALL zijn volledig compatibel met de volgende producten: 2343 - 007 - 30.09.2025 401– Alle producten van het 18V-POWER FOR ALL- accusysteem. – Alle 18V-producten van POWER FOR ALL- systeempartners.

• Neem de accu-aanbevelingen in de gebruiksaanwijzing van uw product in acht. Alleen op deze manier kunnen de oplaadbare accu en het product zonder gevaar worden gebruikt en worden de oplaadbare accu's beschermd tegen gevaarlijke overbelasting.

• Laad de accu's alleen op met laders die worden aanbevolen door de fabrikant of door POWER FOR ALL-systeempartners. Een lader die geschikt is voor het ene type accu, kan brandgevaar veroorzaken als hij gebruikt wordt met een andere accu.

• De accu wordt gedeeltelijk geladen geleverd. Om de volledige capaciteit van de accu te kunnen benutten, moet u de accu volledig opladen in de acculader, voordat u het elektrische gereedschap voor de eerste keer gebruikt.

• Houd accupacks uit de buurt van kinderen.

• Open de accu niet. Er bestaat gevaar voor kortsluiting.

• In geval van beschadiging en verkeerd gebruik van de accu kunnen dampen vrijkomen. De accu kan in brand vliegen of exploderen. Zorg ervoor dat de ruimte goed is geventileerd en roep medische hulp in als u nadelige gevolgen ervaart. De dampen kunnen de luchtwegen irriteren.

• Bij verkeerd gebruik of als de accu beschadigd is, kan brandbare vloeistof uit de accu lopen. Contact met deze vloeistof moet vermeden worden. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als de vloeistof in contact met uw ogen komt, moet u medische hulp inroepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Als de accu beschadigd is kan vloeistof vrijkomen en naastgelegen oppervlakken bedekken. Controleer betreffende onderdelen. Reinig deze onderdelen of vervang ze indien nodig.

• Sluit het accupack niet kort. Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• De accu kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendraaiers of door externe kracht aan te brengen. Er kan interne kortsluiting ontstaan, waardoor de accu in brand kan raken, kan gaan roken, kan exploderen of oververhit kan raken.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners.

Bescherm de accu tegen hitte, bijv. tegen continu intens zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

• Gebruik de accu in het product enkel bij omgevingstemperaturen tussen -5 °C – 40 °C.

• Bewaar de accu alleen in omgevingstemperaturen tussen -20 °C – 50 °C. U mag de accu bijvoorbeeld niet in uw auto achterlaten als het zomer is. Bij temperaturen van < 0 °C kan bij sommige apparaten vermogensverlies optreden.

• Laad de accu alleen op in een omgevingstemperatuur tussen 0 °C – 35 °C. Opladen buiten dit temperatuurbereik kan het risico op schade aan de accu vergroten en brandgevaar opleveren. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees alle veiligheidswaarschuwingen en algemene instructies. Het niet opvolgen van de veiligheidswaarschuwingen en algemene instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar deze gebruiksaanwijzing op een veilige plaats. Gebruik de lader alleen als u alle functies volledig kunt evalueren en zonder beperkingen kunt uitvoeren of als u overeenkomstige instructies heeft ontvangen.

• Deze lader mag niet worden gebruikt door kinderen of personen met psychische, sensorische of mentale beperkingen of een gebrek aan ervaring of kennis. Deze lader kan worden gebruikt door kinderen vanaf 8 jaar en door personen met psychische, sensorische of mentale beperkingen of een gebrek aan ervaring en kennis, mits de persoon die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen instructies heeft gegeven over veilig gebruik van de lader en mits ze de bijbehorende gevaren begrijpen. Anders bestaat er gevaar voor bedrijfsfouten en letsel.

• Houd toezicht op kinderen tijdens gebruik, reiniging en onderhoud. Dit zorgt ervoor dat kinderen niet met de lader spelen.

• Laad alleen accu's van het 18V-POWER FOR ALL- systeem met een capaciteit van minimaal 1,5Ah. De accuspanning moet overeenkomen met de acculaadspanning van de lader. Laad geen niet- oplaadbare accu's op. Anders bestaat er gevaar voor brand of explosie.

• Gebruik de lader alleen in afgesloten ruimten en stel de lader niet bloot aan natte omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

• Houd de lader schoon. Vuil vormt een gevaar voor elektrische schok.

• Controleer de lader, kabel en stekker altijd voorafgaand aan het gebruik. Stop met het

2343 - 007 - 30.09.2025gebruik van de lader als u schade vaststelt. Open de lader niet zelf en laat deze alleen repareren door Husqvarna of door een erkend after-sales servicecentrum dat alleen originele reserveonderdelen gebruikt. Beschadigde laders, kabels en stekkers verhogen het risico op elektrische schokken.

• Gebruik de lader niet op een licht ontvlambaar oppervlak (bijv papier, textiel, etc.) of in een ontvlambare omgeving. Er is gevaar voor brand omdat de lader opwarmt tijdens het bedrijf.

• Bedek de ventilatiesleuven van de lader niet. Anders kan de lader oververhit raken en niet langer correct werken.

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• In geval van beschadiging en verkeerd gebruik van de accu kunnen ook dampen vrijkomen. Zorg ervoor dat de ruimte goed is geventileerd en roep medische hulp in als u nadelige gevolgen ervaart. De dampen kunnen de luchtwegen irriteren.

• Als de accu op de verkeerde manier wordt gebruikt, kan er vloeistof uit de accu lopen. Contact met deze vloeistof moet vermeden worden. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als de vloeistof in contact met uw ogen komt, moet u medische hulp inroepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Producten die alleen in VK worden verkocht: Uw product is uitgerust met een BS 1363/A goedgekeurde elektrische stekker met interne zekering (ASTA goedgekeurd voor BS 1362). Als de stekker niet geschikt is voor uw stopcontacten, moet deze worden afgesneden en moet een geschikte stekker worden aangebracht door een geautoriseerde servicewerkplaats. De vervangende stekker moet dezelfde zekeringswaarde als de originele stekker hebben. De afgesneden stekker moet worden afgevoerd om mogelijk gevaar voor elektrische schokken te voorkomen en mag nooit elders in een stopcontact worden gestoken. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen kunnen schade aan het kunststof veroorzaken.

• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

• Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven nadat u onderhoud hebt uitgevoerd, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

• Gebruik alleen originele reserveonderdelen. Montage Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert. De snoeizaag op de telescopische steel bevestigen

1. Bevestig de snoeizaag (A) op de telescopische steel

(B). De snoeizaag moet eenvoudig in de houder op de telescopische steel passen. Als dat niet zo is, dan is deze niet goed aangebracht. (Fig. 50)

2. Draai de knop (C) vast.

Let op: Als de snoeizaag op de telescopische steel is aangebracht, wordt de gebruikersinterface van de snoeizaag gedeactiveerd. De lengte van de telescopische steel aanpassen

vergrendelen. De haak aan de wand bevestigen

• Bevestig de haak binnenshuis.

• Houd de haak buiten bereik van zonlicht en in een omgevingstemperatuur van -10°C tot 70°C.

• Bevestig de haak aan op een gipswand, houten wand of betonwand. 2343 - 007 - 30.09.2025 403OPGELET: Zorg ervoor dat de muur een belasting van minimaal 30 kg kan dragen.

• Bevestig de haak met de 3 schroeven (A) aan de wand. Gebruik wandpluggen (B) indien nodig. OPGELET: Zorg ervoor dat de schroeven geschikt zijn voor uw type wand. a) Voor Aspire P5-P4A: (Fig. 52) b) Voor Aspire P5-P4A + Aspire Pole-P4A: (Fig. 53)

• Neem contact op met uw Husqvarna- servicewerkplaats voor informatie over de beschikbare accessoires voor opslag van uw product. Het product aan de haak hangen

• Hang de snoeizaag aan de haak zoals afgebeeld. (Fig. 54)

• Hang de stoksnoeizaag aan de haak zoals afgebeeld. (Fig. 55) Werking De werking controleren voordat u het product gebruikt

1. Controleer de luchtinlaat op vuil en beschadigingen.

Verwijder gras en ongewenst materiaal van het product met een borstel.

2. Draai alle moeren en bouten aan.

3. Controleer of de snoeizaag correct is bevestigd.

4. Controleer de snoeizaag op beschadigingen,

bijvoorbeeld scheuren. Vervang de snoeizaag indien beschadigd.

5. Controleer of de kappen goed gemonteerd en niet

6. Controleer of het product correct werkt.

Accu WAARSCHUWING: Voordat u het product gebruikt, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Zorg er ook voor dat u de bedieningshandleiding bij de accu en de acculader hebt gelezen en begrepen. Houd de accu en de acculader in de correcte omgevingstemperaturen. Omgevingstemperatuur De accu in het prod- uct gebruiken -5 °C – 40 °C Accu laden 0 °C – 35 °C De accu opladen Laad de accu voor het eerste gebruik op. Let op: Het laadproces is alleen mogelijk als de temperatuur van de accu binnen het toegestane laadtemperatuurbereik (0 °C – 35 °C) ligt.

1. Plaats de accu in de acculader. De accu is

aangesloten op de acculader als de groene led knippert. (Fig. 56) (Fig. 57) (Fig. 58)

2. De accu is volledig opgeladen als de groene led op

de acculader is ingeschakeld. Laad de accu max. 24 uur op.

3. Koppel de acculader los van het stroomnet.

OPGELET: Trek niet aan de voedingskabel.

4. Haal de accu uit de acculader.

Accustatus-led op de acculader De rode led (A) en de groene led (B) op de acculader geven de accustatus aan. Zie De accu opladen op pagina 404

(Fig. 59) Acculader Led Accustatus P4A 18-C50 De groene led knippert. De accu wordt opgeladen. P4A 18-C70 P4A 18-C100 De groene led knippert snel. De accu wordt opgeladen. De groene led knippert lang- zaam. De accu is 80% opgeladen. P4A 18-C50 P4A 18-C70 P4A 18-C100 De groene led is ingeschakeld. De accu is volle- dig opgeladen. P4A 18-C70 P4A 18-C100 De rode led brandt. Zie Acculader op pagina 410

404 2343 - 007 - 30.09.2025Accustatus-led op het product Als de accu in het product is geïnstalleerd, geven de leds op het product de accustatus aan. (Fig. 60) Led Accustatus Led 1, 2 en 3 bran- den. Volledig opgeladen. Led 1 en 2 branden. Voldoende opgeladen Led 1 brandt. Het accuvermogen is laag. Led 1 knippert. De accu is leeg. Het accusta- tuslampje knippert. Laad de ac- cu op. Zie De accu opladen op pagina 404

De accu aansluiten op het product WAARSCHUWING: Gebruik alleen lithium-ion-accu's van het POWER FOR ALL systeem P4A 18 V in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

2. Plaats de accu in de accuhouder van het product.

De accu moet eenvoudig in de houder passen. Als dat niet zo is, dan is de accu niet goed aangebracht. a) Voor Aspire P5-P4A: (Fig. 61) b) Voor Aspire P5-P4A + Aspire Pole-P4A: (Fig. 62)

3. Duw de accu volledig in de accuhouder. De accu is

in positie vergrendeld als u een klik hoort.

4. Zorg ervoor dat de vergrendeling goed op z'n plaats

vastklikt. Het product starten Aspire P5-P4A

1. Druk op de ON/OFF-knop op de gebruikersinterface

(A). De led gaat branden. (Fig. 63)

2. Druk de vergrendeling (B) van de

activeringsschakelaar in en houd de activeringsschakelaar (C) ingedrukt. Het product starten Aspire P5-P4A + Aspire Pole-P4A

1. Duw de vergrendelknop naar voren. (Fig. 39)

2. Druk de vergrendeling (A) van de

activeringsschakelaar in en houd de activeringsschakelaar (B) ingedrukt. (Fig. 64) Takken zagen WAARSCHUWING: Ga voorzichtig te werk als u werkt in de buurt van hoogspanningskabels. Vallende takken kunnen leiden tot kortsluiting.

• Zorg er indien mogelijk voor dat u de tak onder de juiste hoek kunt doorzagen. (Fig. 65)

• Zaag grote takken in secties, zodat u betere controle hebt over waar ze zullen vallen. U moet er ook rekening mee houden dat vallende takken, als ze de grond raken, in de richting van de gebruiker kunnen stuiteren. (Fig. 66)

• Zaag nooit door de verdikking bij de wortel van de tak, want hierdoor vertraagt de genezing en wordt het risico op schimmelvorming vergroot. (Fig. 67)

• Gebruik de stop op de basis van de zaagkop voor ondersteuning tijdens het zagen. Hierdoor voorkomt u dat de snijuitrusting op de tak stuitert. (Fig. 68)

• Maak een eerste snede aan de onderkant van de tak voordat u de tak doorzaagt. Zo voorkomt u dat de bast gaat scheuren, wat kan leiden tot een langzame genezing en permanente schade aan de boom. De snede mag niet dieper zijn dan ⅓ van de dikte van de tak om vastlopen te voorkomen. Laat de ketting lopen terwijl u de snijuitrusting van de tak verwijdert om vastlopen te voorkomen. (Fig. 69)

• Zorg ervoor dat u stevig staat en dat u kunt werken zonder te worden gehinderd door takken, stenen of bomen. WAARSCHUWING: Activeer de activeringsschakelaar nooit als u geen volledig zicht hebt op de snijuitrusting. Het product stoppen Aspire P5-P4A

1. Laat de activeringsschakelaar los.

2. Druk op de ON/OFF-knop op de gebruikersinterface.

De ledlampjes gaan uit.

3. Druk op de ontgrendelknop en verwijder de accu.

(Fig. 70) Het product stoppen Aspire P5-P4A + Aspire Pole-P4A

1. Laat de activeringsschakelaar los.

2. Druk de vergrendelknop voor de

activeringsschakelaar naar achteren om het product te vergrendelen.

3. Druk op de accu-ontgrendelknop en verwijder de

4. Verwijder indien nodig de telescopische steel van

het product. De hoek van het product aanpassen Het product is in 7verschillende standen instelbaar. WAARSCHUWING: Pas de hoek niet aan terwijl u het product gebruikt.

1. Stop de motor en verwijder de accu.

4. Zet de snoeizaaghouder in de juiste stand.

6. Beweeg de snoeizaaghouder omhoog en omlaag tot

deze vastklikt. Onderhoud Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoudswerkzaamheden aan het product gaat uitvoeren. WAARSCHUWING: Verwijder de accu voordat u onderhoud aan het product uitvoert. Onderhoudsschema Onderhoud Elke dag Wekelijks Maandelijks Reinig de externe onderdelen van het prod- uct met een droge doek. Gebruik geen water.

Controleer of de start/stop-knop correct werkt en niet beschadigd is.

Controleer of de voedingsschakelaar en de vergrendeling van de voedingsschakelaar correct werken vanuit veiligheidsoogpunt.

Controleer of alle bedieningselementen cor- rect werken en niet beschadigd zijn.

Zorg ervoor de handgrepen schoon en droog zijn. Zorg ervoor dat er geen olie en vet op de handgrepen zit.

Controleer of de kap van de zaagketting niet beschadigd is. Vervang de kap van de zaag- ketting als deze beschadigd is.

Controleer of de schroeven en moeren goed zijn vastgedraaid.

Controleer of de ontgrendelknoppen op de accu correct werken en vergrendel de accu in het product.

Controleer of de acculader correct werkt. X Controleer of de accu niet beschadigd is. X Zorg ervoor dat de accu is opgeladen. X Controleer of de acculader niet beschadigd is.

Controleer de zaagketting. X Slijp de zaagketting. X Controleer de spanning van de zaagketting. X Smeer de zaagketting. X 406 2343 - 007 - 30.09.2025Onderhoud Elke dag Wekelijks Maandelijks Zorg ervoor dat de zaagketting niet draait als de activeringsschakelaar niet wordt bediend.

Controleer alle kabels, koppelingen en aans- luitingen. Controleer of er geen beschadigin- gen en vuil zijn.

Reinig de kap van de zaagketting. X Verwijder eventuele bramen op de randen van het zaagblad.

Controleer de verbindingen tussen de accu en het product. Controleer de verbinding tus- sen de accu en de acculader.

Controleer of de snoeizaag niet beschadigd is. Vervang de snoeizaag als deze bescha- digd is. Een erkende Husqvarna-dealer moet alle onderhoudswerkzaamhe- den aan de snoeizaag uitvoeren. Controleer de slijtage het kettingaandrijfwiel. Vervang het kettingaandrijfwiel na ongeveer 20 bedrijfsuren of vaker indien nodig. Snijuitrusting controleren

1. Controleer op scheurtjes in klinknagels en schakels

en op losse schakels. Vervang indien nodig. (Fig. 73)

2. Controleer of de zaagketting eenvoudig te buigen is.

Vervang de zaagketting wanneer deze onbuigzaam is.

3. Vergelijk de zaagketting met een nieuwe om te

bepalen of de klinknagels en schakels versleten zijn.

4. Vervang de zaagketting wanneer het langste deel

van de zaagtand kleiner dan 4 mm/0,16 inch is. Vervang de zaagketting ook als er scheurtjes in de zaagtanden zitten. (Fig. 74) Het zaagblad en de zaagketting vervangen

1. Draai de vergrendelknop linksom en verwijder de

beschermkap (A). (Fig. 75)

2. Verwijder de geleider met de zaagketting.

3. Verwijder de zaagketting van de geleider.

4. Plaats een nieuwe zaagketting in de groef op de

5. Installeer het nieuwe zaagblad met de groef (B) op

de bout (E) en het gat (D) op de zaagbladpen (F).

6. Monteer de zaagketting rond het kettingaandrijfwiel

(G). Zorg ervoor dat de snijtanden niet in de richting wijzen van het kettingaandrijfwiel (C).

7. Breng de beschermkap (A) aan en draai de

De spanning van de zaagketting afstellen op pagina 408 voor instructies. Zaagketting slijpen Informatie over de geleider en zaagketting WAARSCHUWING: Draag veiligheidshandschoenen wanneer u onderhoud aan de zaagketting uitvoert of de zaagketting gebruikt. Ook een zaagketting die niet beweegt, kan verwondingen veroorzaken. Als het zaagblad of de zaagketting versleten of beschadigd is, moet u deze vervangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de veiligheidsfuncties van het product behouden. Zie Accessoires op pagina 413

voor een lijst met aanbevolen combinaties voor het vervangen van het zaagblad en de zaagketting.

• Zaagbladlengte, inch/cm. Informatie over de lengte van het zaagblad en het type ketting kunt u meestal vinden op het achterste uiteinde van het zaagblad. (Fig. 76)

• Steek van de ketting, inch. De afstand tussen de aandrijfschakels van de zaagketting, moet overeenkomen met de tandsteek van het neuswiel en het kettingaandrijfwiel. (Fig. 77)

• Aantal aandrijfschakels (stuks). Het aantal aandrijfschakels wordt bepaald door het type zaagblad. (Fig. 78) 2343 - 007 - 30.09.2025 407• Breedte geleidergroef, inch/mm. De breedte van de groef in het zaagblad moet gelijk zijn aan de breedte van de aandrijfschakels. (Fig. 79)

• De geleider moet aangepast zijn aan het product. (Fig. 80)

• Breedte aandrijfschakel, mm/inch. (Fig. 81) Algemene informatie over het slijpen van zaagtanden Gebruik geen ongeslepen zaagketting. Als de zaagketting bot is, dient u meer druk toe te passen om de geleider door het hout te drukken. Als de zaagketting zeer bot is, ontstaan er geen houtsnippers maar zaagsel. Een scherpe zaagketting zaagt door het hout en de houtsnippers worden lang en dik. WAARSCHUWING: De terugslagkracht neemt aanzienlijk toe als u de slijpinstructies niet volgt. Let op: Zie De zaagtanden slijpen op pagina 408 voor informatie over het slijpen van de zaagketting. De zaagtanden slijpen

1. Gebruik voor het slijpen van de snijtanden een ronde

vijl en een vijlmal. (Fig. 82) Let op: Zie Accessoires op pagina 413 voor informatie over de vijlen en vijlmallen dieHusqvarna adviseert voor uw zaagketting.

2. Plaats de vijlmal correct op de zaagtand. Raadpleeg

de instructies die bij de vijlmal worden meegeleverd.

3. Beweeg de vijl vanaf de binnenkant van de

snijtanden naar buiten. Verlaag de druk bij de trekslag. (Fig. 83)

4. Verwijder materiaal van één zijde van alle

5. Draai het product om en verwijder het materiaal aan

6. Zorg ervoor dat alle zaagtanden dezelfde lengte

hebben. De spanning van de zaagketting afstellen WAARSCHUWING: Een zaagketting die niet correct is gespannen, kan losschieten uit het zaagblad en ernstig of dodelijk letsel veroorzaken. Een zaagketting rekt uit tijdens gebruik. Het is belangrijk om de spanning van de zaagketting regelmatig af te stellen om ervoor te zorgen dat deze correct is. Voer een controle van de spanning van de zaagketting uit voordat u het product start. Draai de zaagketting zo strak mogelijk, maar het moet mogelijk zijn om de zaagketting met de hand rond te draaien. Let op: Een nieuwe zaagketting heeft een inloopperiode. Controleer tijdens deze periode de spanning vaker.

1. Draai de afsteller van de kettingspanning rechtsom

om de zaagketting te spannen. Breng zo veel mogelijk spanning aan op de zaagketting. Deze moet strak tegen de geleider liggen. (Fig. 84) Let op: Draai de afsteller omhoog (+) voor meer spanning en omlaag (-) voor minder spanning. De zaagketting heeft de juiste spanning als u deze nog gemakkelijk met de hand kunt draaien maar de ketting strak tegen de geleider aanligt.

2. Controleer of de zaagketting gemakkelijk met de

hand kan worden rondgedraaid en of deze niet doorhangt aan de onderkant van het zaagblad. (Fig. 85) De snijuitrusting smeren WAARSCHUWING: Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijke verwondingen kan leiden. WAARSCHUWING: Gebruik geen afgewerkte olie! Afgewerkte olie is gevaarlijk voor personen, het product en voor het milieu. Zaagkettingolie

• Gebruik een zaagkettingolie die goed aan de zaagketting hecht. De zaagkettingolie dient zijn viscositeit te behouden onder alle weersomstandigheden, bijvoorbeeld tijdens een hete zomer of koude winter.

• Gebruik kettingolie van Husqvarna voor een maximale levensduur van de zaagketting en voor behoud van het milieu. Als Husqvarna- zaagkettingolie niet beschikbaar is, gebruik dan een standaard zaagkettingolie.

• In gebieden waar voor smering van de zaagkettingen bestemde olie niet beschikbaar is, kan X-GUARD BIO-kettingolie worden gebruikt.

• Zorg ervoor dat de smering van de zaagketting correct werkt. Vul met zaagkettingolie en controleer indien nodig de zaagkettingsmering.

1. Controleer de randen van de geleider op bramen.

Verwijder bramen met een vijl. (Fig. 86)

2. Reinig de groef in het zaagblad. (Fig. 87)

3. Controleer de geleidergroef op slijtage. Vervang het

zaagblad indien nodig. (Fig. 88)

4. Controleer de punt van de geleider op ruwheid en

overmatige slijtage. (Fig. 89)

5. Draai de geleider dagelijks om de levensduur te

verlengen. (Fig. 90) Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen op de accu en de

acculader schoon zijn voor gebruik.

4. Reinig het binnenvlak van de beschermkap met een

borstel. Accu en acculader controleren

1. Controleer de accu op beschadigingen, bijvoorbeeld

bijvoorbeeld scheuren.

3. Controleer of de aansluitkabel van de acculader niet

beschadigd of gescheurd is. Probleemoplossing Gebruikersinterface Aspire P5-P4A Probleem Mogelijke fouten Mogelijke oplossing Groene start-led knippert. Lage accuspanning. Laad de accu op. Rode fout-led knip- pert. Overbelasting. De snijuitrusting is geblokkeerd. Schakel het product uit. Verwijder de accu. Verwijder ongewenste materialen uit de snijuitrusting. Maak de ketting los. Temperatuurafwijking. Laat het product afkoelen. De activeringsschakelaar en de startknop worden tegelijkertijd ingedrukt. Laat de activeringsschakelaar los en druk op de startknop. Groene led en rode led knipperen afwis- selend. De accu is leeg. Laad de accu op. De accu is beschadigd. Neem contact op met uw servicewerkplaats. 2343 - 007 - 30.09.2025 409Acculader Led op de acculader Oorzaak Oplossing De groene led is ingeschakeld. (Voor P4A 18-C50) De groene led is ingeschakeld en de rode led knippert. (Voor P4A 18-C70 en P4A 18-C100) De accu is niet op de juiste wijze in de acculader geplaatst. Verwijder de accu uit de lader en plaats de accu weer in de acculader. De accu-aansluitingen en de ac- culaderaansluitingen zijn vuil. Reinig de accu-aansluitingen en de acculaderaansluitin- gen. Plaats en verwijder de accu bijvoorbeeld meerdere keren op rij in/uit de acculader. De accu is beschadigd. Vervang de accu. De lader heeft een interne fout geïdentificeerd. Zorg dat alle accu's volledig zijn aangebracht. Verwijder de netstekker en plaats daarna terug. Als de fout op- nieuw optreedt, vraagt u een erkend aftersales-service- centrum voor Husqvarna-producten om de acculader te controleren. De groene led is ingeschakeld. (Voor P4A 18-C50) De rode led brandt. ( Voor P4A 18-C70 en P4A 18-C100) De accutemperatuur ligt buiten het laadbereik. Wacht tot de accutemperatuur zich weer in het toeges- tane laadtemperatuurbereik (0-35 °C) bevindt. De groene led brandt niet. (Voor P4A 18- C50) De groene led en de rode led zijn uit- geschakeld. ( (Voor P4A 18-C70 en P4A 18-C100) De acculader is niet goed op het stopcontact aangesloten. Sluit de acculader aan op een stopcontact. Defect stopcontact. Sluit de acculader alleen aan als de spanning en fre- quentie overeenkomen met de specificaties op het pro- ductplaatje. De contactdoos, het netsnoer of de acculader is beschadigd. Controleer de netspanning. Neem indien nodig contact op met een erkende servicewerkplaats. Andere fouten. Als er andere fouten optreden, schakelt u het product uit, verwijdert u de accu en neemt u contact op met een erkende servicewerkplaats. Transport en opslag Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht- en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen kist.

• Bewaar de accu op een plaats met een temperatuur tussen -20 C en 50 °C en niet in direct zonlicht.

• Bewaar de acculader op een plaats met een temperatuur tussen 5°C en 45 °C en niet in direct zonlicht.

• Gebruik de acculader alleen als de omgevingstemperatuur tussen 0 °C en 35 °C ligt.

• Bewaar het product op een plaats met een temperatuur tussen -40 °C en +60 °C. 410 2343 - 007 - 30.09.2025• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.

• Bevestig het product stevig tijdens vervoer.

• Houd het product horizontaal in opslag of hang het product op aan de meegeleverde haak. Zie Het product aan de haak hangen op pagina 404

Afvoer Het symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij uw lokale inzamelsysteem voor elektrische en elektronische apparatuur. Dit draagt bij aan een goed afvalbeheer aan het einde van de levensduur. Neem contact op met de plaatselijke autoriteiten, de afvalverwerkingsdienst, uw dealer of verkoper voor meer informatie. Onjuiste afvoer kan een potentieel negatief effect hebben op het milieu en de volksgezondheid vanwege de mogelijke aanwezigheid van gevaarlijke stoffen. Let op: Het symbool staat op het product of op de verpakking van het product. Technische gegevens Technische gegevens Aspire P5-P4A Aspire P5-P4A + As- pire Pole-P4A Motor Type PMDC 18V PMDC 18V Kettingsnelheid, m/s 4,9 4,9 Gewicht Zonder accu, zaaguitrusting en zaagbladafdekking, kg 1,3 2,7 Geluidsemissies

Geluidsvermogenniveau, gemeten dB(A) 88 88 Geluidsvermogenniveau, gegarandeerd L

Equivalent geluidsdrukniveau bij het oor van de gebruiker, dB(A) 75 74

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

Vergelijkbaar geluidsdrukniveau, conform EN 62841-1 en ISO 22868, is berekend als de totale tijdgewogen energie voor verschillende geluidsdrukniveaus onder verschillende bedrijfsomstandigheden. Typische statisti- sche spreiding voor een vergelijkbaar geluidsdrukniveau is een standaardafwijking van 3 dB(A). 2343 - 007 - 30.09.2025 411Aspire P5-P4A Aspire P5-P4A + As- pire Pole-P4A Trillingsniveau

Trillingsniveaus aan de handgrepen, gemeten in overeenstemming met EN 62841-1 en ISO 22867, m/s

Ingeklapt, voorhandgreep/achterhandgreep – 0,5/0,5 Uitgeklapt, voorhandgreep/achterhandgreep – 0,3/0,3 Handgreep/extra handgreep 0,8/0,4 – Let op: De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarden zijn gemeten overeenkomstig een standaard testmethode en kunnen worden gebruikt om gereedschappen onderling te vergelijken. Let op: De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige beoordeling van de blootstelling. Let op: De trillingsemissie en geluidsemissie tijdens het werkelijke gebruik van het product kunnen afwijken van de opgegeven totale waarde, afhankelijk van de wijze waarop het product wordt gebruikt, en er moeten veiligheidsmaatregelen ter bescherming van de gebruiker worden genomen op basis van een schatting van de blootstelling in de feitelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, dus niet alleen de tijd dat het product actief wordt gebruikt, maar ook de tijd dat het product is uitgeschakeld of stationair draait). Goedgekeurde accu's Dit product kan met alle POWER FOR ALL accu's worden gebruikt. Voor de beste prestaties wordt aanbevolen om accu's met een minimum van 4,0 Ah te gebruiken. Accu P4A 18-B45 P4A 18-B72 Type Lithium-ion Lithium-ion Accucapaciteit, Ah 2,5 4,0 Nominale spanning, V 18 18 Gewicht, kg 0,35 0,65 Aantal cellen (Li-ion) 5 10 Goedgekeurde acculaders Acculader P4A 18-C50 P4A 18-C70 P4A 18-C100 Ingangsspanning, V Raadpleeg de informatie over het laadvermogen. Raadpleeg de informatie over het laadvermogen. Raadpleeg de informatie over het laadvermogen. Frequentie, Hz 50–60 50–60 50–60 Vermogen, W 50 70 105

De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische spreid- ing (standaardafwijking) van 1,5 m/s

412 2343 - 007 - 30.09.2025Acculader P4A 18-C50 P4A 18-C70 P4A 18-C100 Uitgangsspanning, V d.c./ Ampère, A 14,4-18/2 14,4-18/3 14,4-18/4,4 Accessoires Combinaties van geleider en zaagketting De onderstaande combinaties zijn CE-typegoedgekeurd. Geleider Zaagketting Lengte, inch Steek, inch Spoorbreedte, mm Type Lengte, aantal aan- drijfschakels 5 1/4″ 1.1 SP11G 32 Zaagkettingvijl en vijlmal Gebruik de aanbevolen vijlmal om de tanden in de juiste hoek te krijgen voor vijlen. Wij raden u aan altijd de aanbevolen vijlmal te gebruiken om uw zaagketting weer scherp te krijgen. Neem contact op met uw servicedealer als u niet weet met welke zaagketting uw product is uitgerust. mm/inch mm/inch SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01 2343 - 007 - 30.09.2025 413Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Accu-aangedreven snoeizaag en stoksnoeizaag Merk Husqvarna Type/model Aspire P5-P4A, Aspire Pole-P4A, Aspire P5-P4A + Aspire Pole-P4A Identificatie Serienummers vanaf 2025 en verder voldoet aan de volgende EU-richtlijnen en -verordeningen, inclusief amendementen: Richtlijn/Verordening Beschrijving 2006/42/EG "betreffende machines" 2014/30/EU "betreffende elektromagnetische compatibiliteit" 2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro- nische apparatuur" 2000/14/EG "betreffende de geluidsemissies in het milieu" en dat de volgende normen en/of technische specificaties zijn toegepast: EN 62841-1:2015/ A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018. DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158 heeft een vrijwillig EG-typeonderzoek uitgevoerd volgens de machinerichtlijn (2006/42/EG), artikel 12, punt 3b. Het certificaat voor EG-typeonderzoek heeft nummer: 4815039.22006. Toegepaste conformiteitsbeoordelingsprocedure overeenkomstig Richtlijn 2000/14/EG, bijlage V. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 411

Huskvarna, 2025-10-31 Claes Losdal, R&D Manager, Husqvarna AB Verantwoordelijk voor technische documentatie 414 2343 - 007 - 30.09.2025Vergunningen Copyright

2012–2020 STMicroelectronics De garantie geldt niet voor defecten die het gevolg zijn van normale slijtage, onachtzaamheid, onjuist gebruik, onbevoegde reparatie of het aansluiten van het afzuigapparaat op een onjuiste spanning. Alle rechten voorbehouden Distributie en gebruik in bron- en binaire vormen, met of zonder aanpassing, zijn toegestaan mits aan de volgende voorwaarden is voldaan:

• Distributie van broncode moet de bovenstaande auteursrechtverklaring, de lijst met voorwaarden en de volgende disclaimer bevatten.

• Distributie in binaire vorm moet de bovenstaande auteursrechtverklaring, de lijst met voorwaarden en de volgende disclaimer in de documentatie en/of andere materialen die bij de distributie worden geleverd, reproduceren.

• De naam van STMicroelectronics of de namen van de partijen die een bijdrage hebben geleverd mogen zonder nadrukkelijke schriftelijke toestemming niet worden gebruikt om producten die zijn afgeleid van deze software te ondersteunen of promoten.

2009-2019 Arm Limited. Alle rechten voorbehouden Versie 2.0, januari 2004 http://www.apache.org/licenses/ ALGEMENE VOORWAARDEN VOOR GEBRUIK,

Met 'licentie' wordt de algemene voorwaarden, reproductie en verspreiding zoals gedefinieerd in secties 1 t/m 9 van dit document, bedoeld. Met 'licentiegever' wordt de auteursrechthebbende of entiteit die door de auteursrechthebbende die deze licentie afgeeft is geautoriseerd. bedoeld. Met 'juridische entiteit' wordt de samenvoeging van de handelende entiteit en alle andere entiteiten die deze entiteit beheren, hierdoor worden beheerd of hiermee onder gezamenlijk beheer staan, bedoeld. In de zin van deze definitie betekent 'beheer' (i) de macht, direct of indirect, om de richting van het management van een dergelijke entiteit via contract of anderszins te bepalen of (ii) eigendom van vijftig procent (50%) of meer van de uitstaande aandelen of (iii) economisch eigendom van een dergelijke entiteit. Met 'u' (of 'uw') wordt een individuele of juridische entiteit die door deze licentie toegekende toestemmingen uitoefent, bedoeld. Met 'bron'vorm wordt de geprefereerde vorm voor het maken van aanpassingen, met inbegrip van, maar niet beperkt tot softwarebroncode, documentatiebron en configuratiebestanden, bedoeld. Met 'object' wordt elke vorm die voortkomt uit mechanische transformatie of vertaling van een bronvorm, met inbegrip van, maar niet beperkt tot samengestelde objectcode, gegenereerde documentatie en conversies naar andere soorten media, bedoeld. Met 'werk' wordt het werk van auteurschap, in bron- of objectvorm, dat beschikbaar is gesteld onder de licentie, zoals aangegeven door een auteursrechtverklaring die is inbegrepen in of bijgevoegd aan het werk (een voorbeeld staat in de onderstaande bijlage), bedoeld. Met 'afgeleide werken' worden werken, in bron- of objectvorm, die gebaseerd zijn op (of afgeleid zijn van) het werk en waarvoor de redactionele revisies, annotaties, uitwerkingen of andere aanpassingen als geheel een origineel werk van auteurschap vormen, bedoeld. Voor de toepassing van deze licentie bevatten afgeleide werken geen werken die scheidbaar blijven van of voornamelijk koppelen (of via naam gebonden zijn) aan de raakvlakken van het werk en de daarvan afgeleide werken. Met 'bijdrage' wordt elk werk van auteurschap, met inbegrip van de originele versie van het werk en aanpassingen van of toevoegingen aan het betreffende werk of de afgeleide werken, dat wordt ingediend bij de licentiegever voor insluiting in het werk door de auteursrechthebbende of een persoon of juridische entiteit die geautoriseerd is om dit namens de auteursrechtebbende in te dienen, bedoeld. Voor de toepassing van deze definitie betekent 'ingediend' elke vorm van elektronische, mondelinge of schriftelijke communicatie die naar de licentiegever of diens vertegenwoordigers is verstuurd, met inbegrip van, maar niet beperkt tot communicatie op elektronische mailinglijsten, broncode-regelsystemen en probleemtrackingsystemen die beheerd worden door, of namens de licentiegever voor het bespreken 2343 - 007 - 30.09.2025 415en verbeteren van het werk, maar exclusief de communicatie die gemarkeerd of op een andere manier schriftelijk door de auteursrechthebbende als 'geen bijdrage' wordt aangeduid. Met 'bijdrager' wordt de licentiegever en elke individuele of juridische entiteit van wie de licentiegever een bijdrage heeft ontvangen en vervolgens in het werk heeft geïntegreerd, bedoeld.

2. Toekenning van auteursrechtlicentie.

Onderhevig aan de algemene voorwaarden van deze licentie, geeft elke bijdrager u bij dezen een eeuwigdurende, wereldwijde, niet-exclusieve, gratis, royaltyvrije, onherroepelijke auteurslicentie voor het reproduceren, voorbereiden van afgeleide werken hiervan, openbaar weergeven, openbaar uitvoeren, sublicentiëren en distribueren van het werk en dergelijke afgeleiden werken in bron- of objectvorm.

3. Toekenning van octrooilicentie.

Onder voorbehoud van de algemene voorwaarden van deze licentie, verleent elke bijdrager hierbij aan u een eeuwigdurende, wereldwijde, niet-exclusieve, kosteloze, royaltyvrije, onherroepelijke (behalve zoals vermeld in deze sectie) octrooilicentie om het werk te maken, te laten maken, te gebruiken, aan te bieden voor verkoop, te verkopen, te importeren en anderszins over te dragen, waarbij een dergelijke licentie alleen van toepassing is op die octrooiconclusies waarvoor een dergelijke bijdrager een licentie kan verlenen en die noodzakelijkerwijs worden geschonden door zijn bijdrage(n) alleen of door de combinatie van zijn bijdrage(n) met het werk waaraan die bijdrage(n) werd(en) geleverd. Als u octrooigeschillenbeslechtiging tegen een entiteit (waaronder een tegenclaim in een rechtszaak) start die beweert dat het werk of een opgenomen bijdrage in het werk een directe of essentiële octrooi-inbreuk is, zullen alle patentlicenties die onder deze licentie voor dat werk aan u zijn toegekend worden beëindigd op de datum dat een dergelijke geschillenbeslechtiging is ingediend.

U mag kopieën van het werk of afgeleide werken in welk medium dan ook, met of zonder aanpassingen en in bron- of objectvorm reproduceren en distribueren, mits u aan de volgende voorwaarden voldoet:

• U moet andere ontvangers van het werk of afgeleide werken een kopie van deze licentie geven; en

• U moet ervoor zorgen dat aangepaste bestanden van duidelijke vermeldingen zijn voorzien waarin wordt aangegeven dat u de bestanden hebt gewijzigd; en u moet in de bronvorm van afgeleide werken die u distribueert alle auteursrecht-, octrooi-, handelsmerk- en toekenningsvermeldingen van de bronvorm van het werk, exclusief vermeldingen die geen betrekking hebben op delen van de afgeleide werken in bronvorm van afgeleide werken, behouden; en

• Als het werk een 'VERMELDING'-tekstbestand als onderdeel van de distributie bevat, moeten alle afgeleide werken die u distribueert een leesbare kopie van de toekenningsvermeldingen in een dergelijk VERMELDING-bestand bevatten, exclusief vermeldingen die geen betrekking hebben op een deel van de afgeleide werken en deze moet zich op minimaal een van de volgende plekken bevinden: in een VERMELDING-tekstbestand die gedistribueerd wordt als onderdeel van de afgeleide werken, in de bronvorm of documentatie, indien samen met de afgeleide werken geleverd; of, binnen een weergave die wordt gegenereerd door de afgeleide werken, als en waar dergelijke vermeldingen van derden normaliter worden weergegeven. De inhoud van het VERMELDING-bestand is alleen voor informatieve doeleinden en zorgt niet voor een wijziging van de licentie. U kunt uw eigen toekenningsvermeldingen in de afgeleide werken toevoegen die u distribueert, samen met of als bijlage van de VERMELDING- tekst van het werk, mits dergelijke aanvullende toekenningsvermeldingen niet kunnen worden uitgelegd als een wijziging van de licentie. U kunt uw eigen auteursrechtverklaring aan uw wijzigingen toevoegen en kunt voor aanvullende of andere algemene licentievoorwaarden voor gebruik, reproductie of distributie van uw wijzigingen of voor dergelijke afgeleide werken als geheel zorgen, mits uw gebruik, reproductie en distributie van het werk aan de voorwaarden in deze licentie voldoet.

5. Indienen van bijdragen.

Tenzij u uitdrukkelijk iets anders aangeeft, zal elke bijdrage die voor opname in het werk door u of de licentiegever wordt ingediend onder de algemene voorwaarden van deze licentie zijn, zonder aanvullende algemene voorwaarden. Ondanks het bovenstaande zal niets hierin de voorwaarden van een afzonderlijke licentieovereenkomst die u met de licentiegever met betrekking tot dergelijke bijdragen hebt afgesloten, vervangen of aanpassen.

Deze licentie geeft geen toestemming voor het gebruik van de handelsnamen, handelsmerken, servicemerken of productnamen van de licentiegever, behalve waar nodig voor redelijk en normaal gebruik in het beschrijven van de origine van het werk en reproductie van de inhoud van het VERMELDING-bestand.

7. Uitsluiting van garantie.

Tenzij vereist door toepasselijk recht of schriftelijk overeengekomen biedt licentiegever het werk (en elke partij die de bijdragen levert) op een 'AS-IS'- BASIS, ZONDER GARANTIES OF VOORWAARDEN, noch expliciet, noch impliciet, met inbegrip van, maar niet beperkt tot garanties of voorwaarden van TITEL, NIET-INBREUK, VERKOOPBAARHEID of GESCHIKTHEID VOOR EEN BEPAALD DOEL, AAN. U alleen bent verantwoordelijk voor het bepalen van de geschiktheid van het gebruik of distribueren van het werk en draagt de eventuele risico's die gepaard

2343 - 007 - 30.09.2025gaan met uw uitoefening van toestemming onder deze licentie. 8. Beperking van aansprakelijkheid. In geen omstandigheden en onder geen wettelijke theorie, of dit nu een onrechtmatige daad (met inbegrip van nalatigheid), overeenkomst of anderszins is, tenzij vereist door toepasselijk recht (zoals opzettelijke en grof nalatige handelingen) of schriftelijk overeengekomen, is een bijdrager niet aansprakelijk voor schade, inclusief directe, indirecte, bijzondere, incidentele of gevolgschade van welke aard dan ook als gevolg van deze licentie of het door het gebruik of het niet kunnen gebruiken van het werk (met inbegrip van, maar niet beperkt tot schade voor verlies van goodwill, stopzetting van werk, een computerdefect of -storing of andere commerciële schade of verliezen), zelfs als de bijdrager op de hoogte is gebracht van de waarschijnlijkheid van dergelijke schade.

9. Accepteren van de garantie of aanvullende

• aansprakelijkheid. Tijds het distribueren van het werk of de daarvan afgeleide werken kunt u ervoor kiezen om acceptatie van ondersteuning, garantie, vrijwaring of andere aansprakelijkheidsverplichtingen en/of rechten die consistent zijn met deze licentie aan te bieden en hier geld voor te vragen. Bij het accepteren van dergelijke verplichtingen mag u alleen namens uzelf en op eigen verantwoordelijkheid handelen en niet namens andere partijen die een bijdrage leveren en alleen u stemt ermee in om elke bijdrager te vrijwaren, verdedigen en schadeloos te stellen voor aansprakelijkheid veroorzaakt door, of claims tegen een dergelijke bijdrager als gevolg van uw acceptatie van een dergelijke garantie of aanvullende aansprakelijkheid. EINDE ALGEMENE VOORWAARDEN INNHOLD Innledning p. 417
• Sikkerhet p. 419
• Montering p. 426
• Bruk p. 427
• Vedlikehold p. 429
• Feilsøking p. 432
• Transport og oppbevaring p. 433
• Tekniske data p. 434
• Tilbehør p. 435
• Samsvarserklæring p. 437
• Lisenser Innledning Produktbeskrivelse Produktet Husqvarna Aspire P5-P4A er en batteridrevet saks. Produktet Husqvarna Aspire Pole-P4A er en batteridrevet strømenhet med teleskopfunksjon og vinkeljustering. Produktet Husqvarna Aspire P5-P4A + Aspire Pole-P4A er en batteridrevet grenkutter med teleskopfunksjon og vinkeljustering. Det pågår et kontinuerlig arbeid for å øke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon. Bruksområder Bruk produktet å kappe grener og kvister. Ikke bruk produktet til andre oppgaver. Hurtigveiledning Skann QR-koden for å få råd om hvordan du bruker produktet. (Fig. 29) Produktoversikt (Fig. 1) p. 438
