Typ produktu	Fotelik samochodowy dla dziecka z osłoną uderzeniową (grupa 1) i podwyższeniem (grupy 2/3)
Grupy wagowe	Grupa 1: 9-18 kg (z osłoną uderzeniową); Grupy 2/3: 15-36 kg (bez osłony)
Zalecany wiek	Około 9 miesięcy do 12 lat
Przybliżone wymiary (W × S × G)	61-85 × 44 × 53 cm (z regulowanym zagłówkiem)
Masa netto	Około 5,9 kg
Zasilanie	Brak (fotel pasywny)
Montaż w pojeździe	Trzypunktowy pas automatyczny i/lub mocowania ISOFIX (półuniwersalne)
Ochrona boczna	Liniowa ochrona przed uderzeniami bocznymi (PLIL) zdejmowalna
Zagłówek	Regulowany na wysokość (7 pozycji) i pochylany (2 pozycje) do spania
Osłona uderzeniowa	Zintegrowany dla grupy 1, zdejmowany dla grup 2/3
Wskaźnik montażu ISOFIX	Zielony, gdy zaczep jest prawidłowy
Przechowywanie instrukcji	Schowek pod podwyższeniem
Konserwacja pokrowca	Pranie w 30°C program delikatny, bez suszarki bębnowej, bez bezpośredniego nasłonecznienia
Czyszczenie części plastikowych	Delikatny środek czyszczący i ciepła woda, bez agresywnych produktów
Części zamienne	Wyłącznie oryginalny pokrowiec CYBEX (element bezpieczeństwa)
Naprawialność	Fotel należy wymienić po wypadku; użytkownik nie może go naprawiać
Okres użytkowania	Maksymalnie 11 lat od daty produkcji
Homologacje	UN R44/04, kategoria uniwersalna/półuniwersalna
Gwarancja	3 lata od producenta (CYBEX GmbH, Niemcy)
Kraj pochodzenia	Niemcy (produkowane przez CYBEX GmbH)

Często zadawane pytania - Pallas B2Fix + Lux CYBEX

Jaka jest maksymalna waga do stosowania osłony uderzeniowej?

Osłona uderzeniowa jest używana dla grupy 1, czyli od 9 do 18 kg. Gdy dziecko przekroczy 18 kg, należy zdjąć osłonę i przejść do grupy 2/3.

Czy mogę zamontować ten fotel z przodu po stronie pasażera?

Tak, ale tylko jeśli pojazd na to pozwala, a przedni fotel pasażera jest wyposażony w trzypunktowy pas automatyczny. Zawsze postępuj zgodnie z zaleceniami producenta pojazdu.

Jak sprawdzić, czy ramiona ISOFIX są prawidłowo zablokowane?

Oba wskaźniki bezpieczeństwa ISOFIX (n) muszą być zielone z każdej strony. Podczas blokowania powinieneś również usłyszeć „KLIKNIĘCIE”.

Co zrobić, jeśli zagłówek pojazdu przeszkadza w montażu?

Możesz podciągnąć zagłówek pojazdu do góry do oporu lub całkowicie go zdjąć (z wyjątkiem tylnych siedzeń skierowanych do przodu). Oparcie fotelika dziecka musi całkowicie przylegać do oparcia pojazdu.

Czy mogę prać cały pokrowiec fotelika?

Tak, pokrowiec składa się z 5 części (zagłówek x2, oparcie, podwyższenie, osłona). Pierz w 30 °C w programie delikatnym, bez zmiękczacza. Nie suszyć w suszarce bębnowej ani nie wystawiać na słońce.

Jak wyregulować zagłówek dla mojego dziecka?

Użyj pokrętła regulacji (d) z tyłu zagłówka. Dostosuj tak, aby między ramieniem dziecka a zagłówkiem było maksymalnie 2 cm (szerokość 2 palców).

Czy fotel jest kompatybilny ze wszystkimi pojazdami?

Jest certyfikowany jako „uniwersalny” z pasem trzypunktowym, ale „półuniwersalny” przy użyciu ISOFIX. Sprawdź listę kompatybilnych pojazdów dostarczoną przez CYBEX lub na ich stronie.

Czy mogę używać fotela bez osłon bocznych?

Tak, fotel został przetestowany i homologowany z i bez liniowej ochrony przed uderzeniami bocznymi (PLIL). Zdejmij je, jeśli przeszkadzają w drzwiach lub przestrzeni.

Co zrobić po wypadku samochodowym?

Fotelik dziecięcy mógł doznać niewidocznych uszkodzeń. Po każdym wypadku, nawet niewielkim, należy go wymienić. W razie wątpliwości skontaktuj się ze sprzedawcą lub CYBEX.

Gdzie przechowywać instrukcję obsługi?

Instrukcję wkłada się do schowka (a) znajdującego się pod podwyższeniem, aby mieć ją zawsze pod ręką.

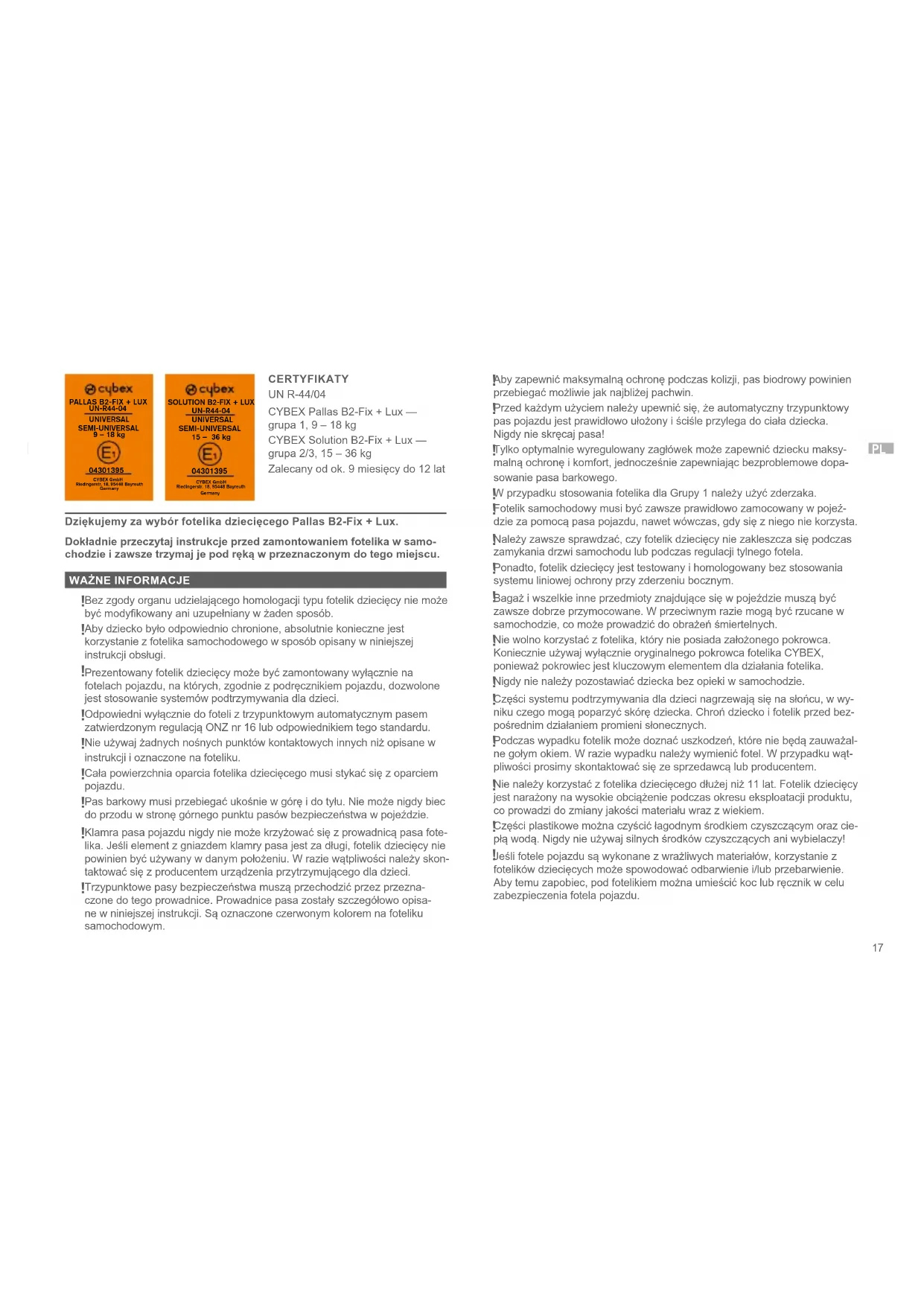

INSTRUKCJA OBSŁUGI Pallas B2Fix + Lux CYBEX

Zalecany od ok. 9 miesięcy do 12 lat

Dziękujemy za wybór fotelika dziecięcego Pallas B2-Fix + Lux.

Dokładnie przeczytaj instrukcje przed zamontowaniem fotelika w samochodzie i zawsze trzymaj je pod ręką w przeznaczonym do tego miejscu.

WAŻNE INFORMACJE

!Bez zgody organu udzielającego homologacji typu fotelik dziecięcy nie może być modyfikowany ani uzupełniany w żaden sposób.
!Aby dziecko było odpowiednio chronione, absolutnie konieczne jest korzystanie z fotelika samochodowego w sposób opisany w niniejszej instrukcji obsługi.
!Prezentowany fotelik dziecięcy może być zamontowany wyłącznie na fotelach pojazdu, na których, zgodnie z podręcznikiem pojazdu, dozwolone jest stosowanie systemów podtrzymywania dla dzieci.
!Odpowiedni wyłącznie do foteli z trzypunktowym automatycznym pasem zatwierdzonym regulacją ONZ nr 16 lub odpowiednikiem tego standardu.
!Nie używaj żadnych nośnych punktów kontaktowych innych niż opisane w instrukcji i oznaczone na foteliku.
!Cała powierzchnia oparcia fotelika dziecięcego musi stykać się z oparciem pojazdu.
!Pas barkowy musi przebiegać ukośnie w górę i do tyłu. Nie może nigdy biec do przodu w stronę górnego punktu pasów bezpieczeństwa w pojeździe.
!Klamra pasa pojazdu nigdy nie może krzyżować się z prowadnicą pasa fotetika. Jeśli element z gniazdem klamry pasa jest za długi, fotelik dziecięcy nie powinien być używany w danym położeniu. W razie wątpliwości należy skontaktować się z producentem urządzenia przytrzymującego dla dzieci.
!Trzypunktowe pasy bezpieczeństwa muszą przechodzić przez przeznaczone do tego prowadnice. Prowadnice pasa zostały szczegółowo opisane w niniejszej instrukcji. Są oznaczone czerwonym kolorem na foteliku samochodowym.

Aby zapewnić maksymalną ochronę podczas kolizji, pas biodrowy powinien przebiegać możliwe jak najbliżej pachwin.
Przed każdym użyciem należy upewnić się, że automatyczny trzypunktowy pas pojazdu jest prawidłowo ułożony i ściśle przylega do ciała dziecka. Nigdy nie skręcaj pasa!
Tylko optymalnie wyregulowany zagłówek może zapewnić dziecku maksymalną ochronę i komfort, jednocześnie zapewniając bezproblemowe dopasowanie pasa barkowego.
W przypadku stosowania fotelika dla Grupy 1 należy użyć zderzaka.
Fotelik samochodowy musi być zawsze prawidłowo zamocowany w pojeździe za pomocą pasa pojazdu, nawet wówczas, gdy się z niego nie korzysta.
Należy zawsze sprawdzać, czy fotelik dziecięcy nie zakleszcza się podczas zamykania drzwi samochodu lub podczas regulacji tylnego fotela.
Ponadto, fotelik dziecięcy jest testowany i homologowany bez stosowania systemu liniowej ochrony przy zderzeniu bocznym.
Bagaż i wszelkie inne przedmioty znajdujące się w pojeździe muszą być zawsze dobrze przymocowane. W przeciwnym razie mogą być rzucane w samochodzie, co może prowadzić do obrażeń śmiertelnych.
Nie wolno korzystać z fotelika, który nie posiada założonego pokrowca. Koniecznie używaj wyłącznie oryginalnego pokrowca fotelika CYBEX, ponieważ pokrowiec jest kluczowym elementem dla działania fotelika.
Nigdy nie należy pozostawiać dziecka bez opieki w samochodzie.
Części systemu podtrzymywania dla dzieci nagrzewają się na słońcu, w wyniku czego mogą poparzyć skórę dziecka. Chroń dziecko i fotelik przed bezpośrednim działaniem promieni słonecznych.
Podczas wypadku fotelik może doznać uszkodzeń, które nie będą zauważalne gołym okiem. W razie wypadku należy wymienić fotel. W przypadku wątpliwości prosimy skontaktować się ze sprzedawcą lub producentem.
Nie należy korzystać z fotelika dziejącego dłużej niż 11 lat. Fotelik dziecięcy jest narażony na wysokie obciążenie podczas okresu eksploatacji produktu, co prowadzi do zmiany jakości materiału wraz z wiekiem.
D części plastikowe można czyścić łagodnym środkiem czyszczącym oraz ciepłą wodą. Nigdy nie używaj silnych środków czyszczących ani wybielaczy!
Jeśli fotele pojazdu są wykonane z wrażliwych materiałów, korzystanie z fotelików dziecięcych może spowodować odbarwienie i/lub przebarwienie. Aby temu zapobiec, pod fotelikiem można umieścić koc lub ręcznik w celu zabezpieczenia fotela pojazdu.

CZEŚCI PRODUKTU

(a) Instrukcja obsługi schowek
(b) Oparcie
(c) Regulowany zagłówek
(d) Regulator wysokości zagłówka
(e) Podnośnik fotela
(f) Zderzak
(g) Prowadnica pasa – Grupa 1
(h) Prowadnica pasa miednicowego – Grupa 2/3

(i) Prowadnica pasa barkowego
(j) Liniowa ochrona przy zderzeniu bocznym (L.S.P)
(k) Ramiona blokujące złącza ISOFIX
(I) Regulacja złącza ISOFIX Uchwyt
(m) Przycisk zwalniający złącza ISOFIX
(n) Wskaźnik bezpieczeństwa złącza ISOFIX
(o) Punkty kotwienia ISOFIX

MONTAŻ WSTĘPNY

Podłącz oparcie (b) do podstawy fotelika (e) poprzez zamocowanie jego zaczepu na osi podstawy. Oparcie (b) pochylane jest wtedy do przodu. Umieść zderzak (f) na podstawie fotelika (e). Zamocować system L.S.P. (j) w zaznaczonym miejscu z boku fotelika. Nacisnąć do momentu, aż system zatrzaśnie się w obudowie fotelika samochodowego.

PRAWIDŁOWA POZYCJA W POJEŹDZIE

Fotelik dziecięcy z wysuwanymi ramionami blokującymi złącza ISOFIX (k) może być stosowany na wszystkich fotelach pojazdu wyposażonych w automatyczne trójpunktowe pasy bezpieczeństwa, które w podręczniku pojazdu zostały dopuszczone do zastosowań uniwersalnych.

Certyfikacja „półuniwersalna” jest przyznawana dla systemów podtrzymywania podłączonych do samochodu za pomocą ramion blokujących złącza ISOFIX (k). Z tego powodu złącze ISOFIX może być używane tylko w niektórych pojazdach. Należy zapoznać się z dołączoną listą zatwierdzonych typów pojazdów. Jej najbardziej aktualną wersję znajdziesz na stronie www.cybex-online.com.

W wyjątkowych przypadkach fotelik samochodowy można zamontować na przednim siedzeniu pasażera. Ściśle przestrzegaj zaleceń producenta pojazdu.

INSTALACJA FOTELIKA SAMOCHODOWEGO W POJEŻDZIE

1. Zawsze upewnij się, że..
2. oparcia w pojeździe są zablokowane w pozycji pionowej.
3. w przypadku instalowania fotelika na przednim siedzeniu pasażera, fotel pojazdu został przesunięty możliwe jak najdalej do tyłu bez uszczerbku dla ułożenia pasa bezpieczeństwa.
4. Użyj dźwigni regulacyjnej złącza ISOFIX (I) pod podstawą fotelika (e) i wyciągnij dwa ramiona blokujące złącza ISOFIX (k) najdalej, jak to możliwe.
5. Teraz przekręć ramiona blokujące złącza ISOFIX (k) o 180° tak, aby były

zwrócone w kierunku punktów kotwienia ISOFIX (o).

1. Umieść fotelik dziecięcy na odpowiednim miejscu w samochodzie.
2. Popchnij dwa ramiona blokujące (k) do punktów kotwienia ISOFIX (o), aż zablokują się one na miejscu i usłyszysz kliknięcie.
3. Użyj dźwigni regulacyjnej złącza ISOFIX (I) i dopchnij fotelik do fotela pojazdu.
4. Należy dopilnować, aby cała powierzchnia oparcia fotelika (b) dotykała oparcia siedzenia pojazdu.

Jeśli przeszkadza w tym zagłówek pojazdu, należy pociągnąć go w górę lub zjdąć całkowicie (nie dotyczy foteli pojazdu odwróconych przodem do tyłu).

1. Upewnij się, że fotelik jest dobrze umocowany, próbując wyciągnąć go z punktów kotwienia złącza ISOFIX (o). Zielone wskaźniki bezpieczeństwa (n) muszą być wyraźnie widoczne po obu stronach fotelika.
2. Jeśli fotelik jest używany bez złącza ISOFIX, można je schować na spodzie fotela

Dzieki zastosowaniu złącza ISOFIX powstaje połączenie z pojazdem, co zwiększa bezpieczeństwo Twojego dziecka. Twoje dziecko musi zostać zabezpieczone trzypunktowym pasem pojazdu oraz zderzakiem w przypadku Grupy 1.

jeśli system liniowej ochrony przy zderzeniu bocznym (L.S.P.) przeszkadza w zamknięciu drzwi samochodu lub jeśli zachodzi na miejsce innego pasażera, można go zdjęć, ściskając jego górną i dolną część i odciągając ją od szczeliny na obudowie fotelika samochodowego. Aby zamontować system L.S.P. z powrotem na fotetiku, wystarczy zatrzasnąć go w zaznaczonym miejscu z bo-ku fotelika i wcisnąć do momentu kliknięcia w szczelinie obudowy.

WYJMOWANIE FOTELIKA SAMOCHODOWEGO Z POJAZDU

Wykonaj kroki instalacji w odwrotnej kolejności.

1. Odblokuj ramiona blokujące złącza ISOFIX (k) po obu stronach, naciskając przyciski zwalniające (m) i odciągając je jednocześnie.
2. Wyjmij fotelik z punktów kotwienia ISOFIX. (o).
3. Usuń fotelik dziecięcy i zabezpiecz złącza ISOFIX, wykonując czynności etapu instalacji w odwrotnej kolejności.

REGULACJA ZAGŁÓWKA

Zagłówek (c) można regulować za pomocą regulatora wysokości (d) z tyłu zagłówka (c). Poprawnie wyregulowany zagłówek pozostawia maks. 2 cm (szerokość ok. dwóch palców) lub mniej przestrzeni pomiędzy ramionami dziecka a dolną częścią zagłówka. (c).

Wysokość zagłówka może być regulowana, gdy fotelik jest zamontowany w samochodzie

ZAGŁÓWEK Z REGULACJA NACHYLENIA

Zaglówek z regulacją nachylenia (c) zapobiega niebezpiecznemu przechyleniu się głowy dziecka do przodu podczas snu. Można go ustawić w jednej z 2 pozycji. Pchnąć zaglówek z regulacją nachylenia (c) do przodu do osiągnięcia żądanej pozycji.

owa dziecka powinna zawsze pozostawać w kontakcie z zagłówkiem.

Montaż ze zderzakiem bez zderzaka

Instalacja

ZABEZPIECZANIE DZIECKA ZDERZAKIEM - GRUPA 1 (9-18 KG)

1. Wstaw zderzak (f). Boczne klapy zderzaka (f) przylegają dokładnie pomiędzy oparciami ramion a powierzchnią siedziska w podstawie fotelika.
2. Wyciągnij całą długość pasa bezpieczeństwa fotela pojazdu.
3. Umieść pas miednicowy nad wyznaczona czerwoną prowadnicą na zderzaku (g).
4. Zablokuj pas bezpieczeństwa fotela pojazdu w klamrze. Powinieneś usłyszeć kliknięcie wskazujące, że pas jest jest poprawnie zapięty.
5. Zaciśnij pas miednicowy, pociągając pas barkowy do tyłu.
6. Wsuń pas barkowy równolegle do pasa miednicowego, z powrotem na prowadnicę (g) i napnij go. Upewnij się, że obie części pasa pokrywają zderzak na całej szerokości (f) w prowadnicy (g).
7. Należy przeciągnąć pas barkowy przez prowadnicę w zderzaku (g) aż do momentu zaciśnięcia go wewnątrz prowadnicy.
8. Umieść pas barkowy między zagłówkiem (c) a oparciem pleców (b). Pas barkowy nie musi być przeprowadzony przez prowadnicę pasa barkowego (i).

PRZEJŚCIE Z GRUPY 1 NA GRUPE 2/3

Zdejmij zderzak (f), gdy dziecko osiągnie wagę 18 kg.

iana z grupy 1 na grupę 2/3 nie jest dozwolona, jeżeli dziecko wazy iej niż 15 kg. Zderzak należy przechowywać w bezpiecznym miejscu

ZABEZPIECZANIE DZIECKA BEZ ZDERZAKA - GRUPA 2/3 (15-36 KG

1. Poprowadź pas bezpieczeństwa fotela pojazdu wokół dziecka i umieść język pasa w klamrze. Powinieneś usłyszeć kliknięcie wskazujące, że pas jest poprawnie zapięty.
2. Umieść pas miednicowy w czerwonych prowadnicach (h) w foteliku dziecięcym.
3. Pociągnij za pas barkowy, aby napiąć pas miednicowy.
4. Po stronie fotelika samochodowego przy gnieżdzie klamry pasa pas barkowy i miednicowy muszą zostać umieszczone razem w prowadnicy pasa miednicowego (h).
5. Przeciągnij pas barkowy przez prowadnicę pasa barkowego, (i) aż ten znajdzie się wewnątrz niej.
6. Upewnij się, że pas barkowy przebiega przez obojczyk dziecka i nie dotyka jego szyi. Jeśli to konieczne, dostosuj wysokość zagłówka, (c) aby zmienić położenie pasa.

ZDEJMOWANIE I PONOWNE ZAKŁADANIE POKROWCA FOTELIKA

Pokrowiec fotelika dziecięcego składa się z 5 części (zagłówka (x2), oparcia pleców, podstawy i zderzaka). Są one przymocowane zatrzaskami. Po zwolnieniu wszystkich zatrzasków można usunąć pojedyncze części pokrowca. Aby założyć pokrowiec z powrotem na fotelik, należy postępować zgodnie z instrukcjami zdejmowania, wykonując je w odwrotnej kolejności.

Pokrowiec można prać tylko w temperaturze 30°C przy zastosowaniu likatnego programu płukania. W przeciwnym razie materiał może ulec barwieniu. Pokrowiec należy prać oddzielnie. Nie suszyć w suszarce i na słońcu!

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Niemcy) udziela 3-letniej gwarancji na niniejszy produkt. Gwarancja jest ważna w kraju, w którym niniejszy produkt został pierwotnie sprzedany klientowi przez sprzedawcę detalicznego. Treść gwarancji oraz wszystkie istotne informacje wymagane do jej udzielenia znajdują się na naszej stronie internetowej go.cybex-online.com/manufacturer-warranty-car-seats. Jeśli w opisie artykułu jest gwarancja, twoje prawa wobec nas z tytułu wad pozostają nienaruszone.

Należy przestrzegać przepisów dotyczących usuwania odpadów obowiązujących w danym kraju.

cybex PALLAS B2-FIX + LUX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 9 - 18 kg E1 04301395 CYBEX GmbH Riedingelekt. 13. 2044-3 Bayouth Germany

cybex SOLUTION B2-FIX + LUX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 15 - 36 kg E₁ 04301395 CYBEX GmbH Redginger: 10, R548 Bayneuth Germany

TANÚSÍTVÁNY

UN R-44/04

CYBEX Pallas B2-Fix + Lux -

1. csoport, 9-18 kg

CYBEX Solution B2-Fix + Lux -
