Produkttyp	Kindersitz mit Impact Shield (Gruppe 1) und Sitzerhöhung (Gruppen 2/3)
Gewichtsgruppen	Gruppe 1: 9-18 kg (mit Impact Shield); Gruppen 2/3: 15-36 kg (ohne Shield)
Empfohlenes Alter	Ca. 9 Monate bis 12 Jahre
Maße ca. (H × B × T)	61-85 × 44 × 53 cm (mit verstellbarer Kopfstütze)
Nettogewicht	Ca. 5,9 kg
Stromversorgung	Keine (passiver Sitz)
Befestigung im Fahrzeug	Dreipunkt-Automatikgurt und/oder ISOFIX-Verankerungen (semiumiversal)
Seitenaufprallschutz	Abnehmbarer Linearer Seitenaufprallschutz (L.S.P.)
Kopfstütze	Höhenverstellbar (7 Positionen) und neigbar (2 Positionen) für den Schlaf
Impact Shield	Integriert für Gruppe 1, für Gruppen 2/3 entfernbar
ISOFIX-Installationsanzeige	Grün, wenn die Verankerung korrekt ist
Aufbewahrung der Anleitung	Fach unter der Sitzerhöhung
Pflege des Bezugs	Waschen bei 30 °C Schonwaschgang, kein Trockner, keine direkte Sonneneinstrahlung
Reinigung der Kunststoffteile	Mildes Reinigungsmittel und warmes Wasser, keine aggressiven Mittel
Ersatzteile	Nur originaler CYBEX-Bezug (Sicherheitselement)
Reparierbarkeit	Sitz nach einem Unfall ersetzen; keine Reparatur durch den Benutzer
Lebensdauer	Maximal 11 Jahre ab Herstelldatum
Zulassungen	UN R44/04, Kategorie universal/semiumiversal
Garantie	3 Jahre durch den Hersteller (CYBEX GmbH, Deutschland)
Herkunftsland	Deutschland (hergestellt von CYBEX GmbH)

Häufig gestellte Fragen - Pallas B2Fix + Lux CYBEX

Was ist das maximale Gewicht für die Verwendung des Impact Shields?

Das Impact Shield wird für die Gruppe 1 verwendet, also von 9 bis 18 kg. Sobald das Kind 18 kg überschreitet, muss das Shield entfernt und auf Gruppe 2/3 umgestellt werden.

Kann ich diesen Sitz auf dem Beifahrersitz vorne installieren?

Ja, aber nur wenn das Fahrzeug dies erlaubt und der Beifahrersitz mit einem Dreipunkt-Automatikgurt ausgestattet ist. Befolgen Sie stets die Empfehlungen des Fahrzeugherstellers.

Woher weiß ich, ob die ISOFIX-Arme richtig eingerastet sind?

Beide ISOFIX-Sicherheitsanzeigen (n) müssen auf jeder Seite grün sein. Sie sollten auch ein « KLICK » beim Einrasten hören.

Was tun, wenn die Kopfstütze des Fahrzeugs die Installation behindert?

Sie können die Kopfstütze des Fahrzeugs ganz nach oben ziehen oder vollständig entfernen (außer bei nach vorne gerichteten Rücksitzen). Die Rückenlehne des Kindersitzes muss vollständig an der Rückenlehne des Fahrzeugs anliegen.

Kann ich den gesamten Bezug des Sitzes waschen?

Ja, der Bezug besteht aus 5 Teilen (Kopfstütze x2, Rückenlehne, Sitzerhöhung, Shield). Waschen Sie ihn bei 30 °C im Schonwaschgang, ohne Weichspüler. Nicht in den Trockner geben und nicht der Sonne aussetzen.

Wie stelle ich die Kopfstütze für mein Kind ein?

Verwenden Sie das Einstellrad (d) auf der Rückseite der Kopfstütze. Stellen Sie es so ein, dass zwischen Schulter des Kindes und Kopfstütze maximal 2 cm (Breite von 2 Fingern) sind.

Ist der Sitz mit allen Fahrzeugen kompatibel?

Er ist mit Dreipunktgurt als „universal“ zertifiziert, aber bei ISOFIX-Nutzung als „semiumiversal“. Überprüfen Sie die Liste der kompatiblen Fahrzeuge von CYBEX oder auf deren Website.

Kann ich den Sitz ohne die Seitenschutzteile verwenden?

Ja, der Sitz wurde mit und ohne die linearen Seitenaufprallschutzteile (L.S.P.) getestet und zugelassen. Entfernen Sie sie, wenn sie die Tür oder den Platz behindern.

Was tun nach einem Autounfall?

Der Kindersitz kann unsichtbare Schäden erlitten haben. Er muss nach jedem noch so geringen Unfall ersetzt werden. Kontaktieren Sie bei Zweifeln Ihren Händler oder CYBEX.

Wo bewahre ich die Bedienungsanleitung auf?

Die Anleitung wird in das Aufbewahrungsfach (a) unter der Sitzerhöhung geschoben, um sie immer griffbereit zu haben.

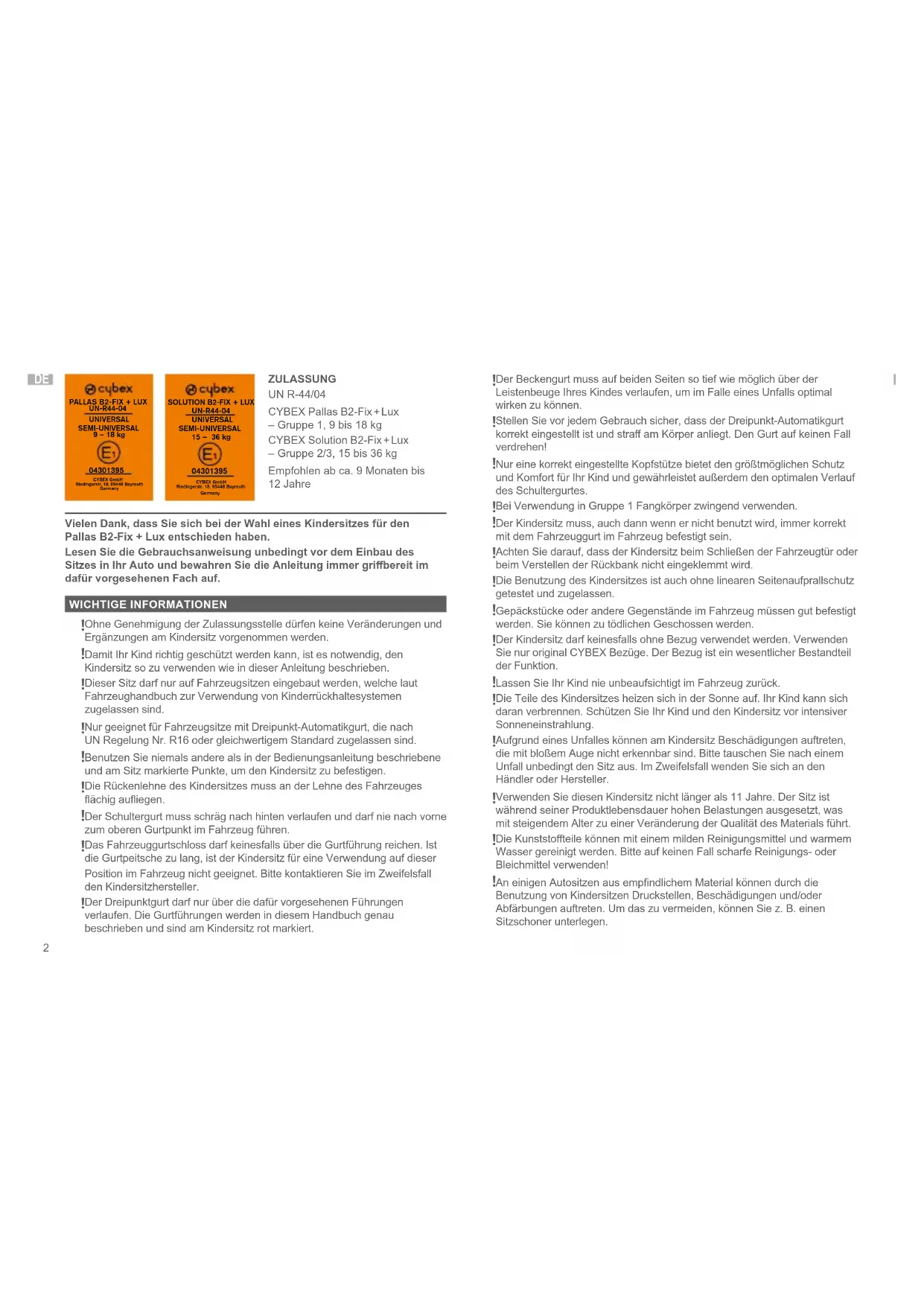

BEDIENUNGSANLEITUNG Pallas B2Fix + Lux CYBEX

Gruppe 1, 9 bis 18 kg

CYBEX Solution B2-Fix + Lux

– Gruppe 2/3, 15 bis 36 kg

Empfohlen ab ca. 9 Monaten bis

12 Jahre

Vielen Dank, dass Sie sich bei der Wahl eines Kindersitzes für den Pallas B2-Fix + Lux entschieden haben.

Lesen Sie die Gebrauchsanweisung unbedingt vor dem Einbau des Sitzes in Ihr Auto und bewahren Sie die Anleitung immer griffbereit im dafür vorgesehenen Fach auf.

WICHTIGE INFORMATIONEN

!Ohne Genehmigung der Zulassungsstelle dürfen keine Veränderungen und Ergänzungen am Kindersitz vorgenommen werden.
!Damit Ihr Kind richtig geschützt werden kann, ist es notwendig, den Kindersitz so zu verwenden wie in dieser Anleitung beschrieben.
!Dieser Sitz darf nur auf Fahrzeugsitzen eingebaut werden, welche laut Fahrzeughandbuch zur Verwendung von Kinderrückhaltesystemen zugelassen sind.
!Nur geeignet für Fahrzeugsitze mit Dreipunkt-Automatikgurt, die nach UN Regelung Nr. R16 oder gleichwertigem Standard zugelassen sind.
!Benutzen Sie niemals andere als in der Bedienungsanleitung beschriebene und am Sitz markierte Punkte, um den Kindersitz zu befestigen.
!Die Rückenlehne des Kindersitzes muss an der Lehne des Fahrzeuges flächig aufliegen.
!Der Schultergurt muss schräg nach hinten verlaufen und darf nie nach vorne zum oberen Gurtpunkt im Fahrzeug führen.
Das Fahrzeuggurtschloss darf keinesfalls über die Gurtführung reichen. Ist die Gurpteitsche zu lang, ist der Kindersitz für eine Verwendung auf dieser Position im Fahrzeug nicht geeignet. Bitte kontaktieren Sie im Zweifelsfall den Kindersitzhersteller.
!Der Dreipunktgurt darf nur über die dafür vorgesehenen Führungen verlaufen. Die Gurtführungen werden in diesem Handbuch genau beschrieben und sind am Kindersitz rot markiert.

!Der Beckengurt muss auf beiden Seiten so tief wie möglich über der Leistenbeuge Ihres Kindes verlaufen, um im Falle eines Unfalls optimal wirken zu können.
!Stellen Sie vor jedem Gebrauch sicher, dass der Dreipunkt-Automatikgurt korrekt eingestellt ist und straff am Körper anliegt. Den Gurt auf keinen Fall verdrehen!
!Nur eine korrekt eingestellte Kopfstütze bietet den größtmöglichen Schutz und Komfort für Ihr Kind und gewährleistet außerdem den optimalen Verlauf des Schultergurtes.
Bei Verwendung in Gruppe 1 Fangkörper zwingend verwenden.
!Der Kindersitz muss, auch dann wenn er nicht benutzt wird, immer korrekt mit dem Fahrzeuggurt im Fahrzeug befestigt sein.
!Achten Sie darauf, dass der Kindersitz beim Schließen der Fahrzeugtür oder beim Verstellen der Rückbank nicht eingeklemmt wird.
!Die Benutzung des Kindersitzes ist auch ohne linearen Seitenaufprallschutz getestet und zugelassen.
!Gepäckstücke oder andere Gegenstände im Fahrzeug müssen gut befestigt werden. Sie können zu tödlichen Geschossen werden.
!Der Kindersitz darf keinesfalls ohne Bezug verwendet werden. Verwenden Sie nur original CYBEX Bezüge. Der Bezug ist ein wesentlicher Bestandteil der Funktion.
!Lassen Sie Ihr Kind nie unbeaufsichtigt im Fahrzeug zurück.
!Die Teile des Kindersitzes heizen sich in der Sonne auf. Ihr Kind kann sich daran verbrennen. Schützen Sie Ihr Kind und den Kindersitz vor intensiver Sonneneinstrahlung.
!Aufgrund eines Unfalles können am Kindersitz Beschädigungen auftreten, die mit bloßem Auge nicht erkennbar sind. Bitte tauschen Sie nach einem Unfall unbedingt den Sitz aus. Im Zweifelsfall wenden Sie sich an den Händler oder Hersteller.
!Verwenden Sie diesen Kindersitz nicht länger als 11 Jahre. Der Sitz ist während seiner Produktlebensdauer hohen Belastungen ausgesetzt, was mit steigendem Alter zu einer Veränderung der Qualität des Materials führt.
!Die Kunststoffteile können mit einem milden Reinigungsmittel und warmem Wasser gereinigt werden. Bitte auf keinen Fall scharfe Reinigungs- oder Bleichmittel verwenden!
!An einigen Autositzen aus empfindlichem Material können durch die Benutzung von Kindersitzen Druckstellen, Beschädigungen und/oder Abfärbungen auftreten. Um das zu vermeiden, können Sie z. B. einen Sitzschoner unterlegen.

SITZKOMPONENTEN

(a) Benutzerhandbuch Staufach

(b) Rückenlehne

(c) Verstellbare Kopfstütze

(d) Höhenverstellung der Kopfstütze

(e) Sitzkissen

(f) Fangkörper

(g) Gurtführung Gruppe 1

(h) Beckengurtführung Gruppe 2

(i) Schultergurtführung
(j) Linearer Seitenaufprallschutz (L.S.P.)
(k) ISOFIX-Connect Rastarm
(I) ISOFIX-Connect Verstellgriff
(m)ISOFIX-Connect Entriegelungstasten
(n)ISOFIX-Connect Sicherheitsindikator
(o) ISOFIX Befestigungspunkte

ERSTMONTAGE

Die Rückenlehne (b) wird mit der Führungsnase auf der Achse des Sitzkissens (e) eingehakt. Anschließend wird die Rückenlehne (b) nach vorne geklappt. Der Fangkörper (f) wird auf das Sitzkissen (e) geschoben. Klicken Sie das L.S.P (j) an die gekennzeichneten Bereiche seitlich des Sitzes. Drücken Sie, bis es in die Öffnung des Kindersitzes einrastet.

DER RICHTIGE PLATZ IM FAHRZEUG

Der Kindersitz ist mit eingeklappten ISOFIX-Connect Rastarmen (k) auf allen Fahrzeugplätzen mit Dreipunkt-Automatikgurt verwendbar, die im Fahrzeughandbuch für die „universelle“ Verwendung zugelassen sind.

Für die Befestigung mit den ISOFIX-Connect Rastarmen (k) besteht eine „semi-universale“ Genehmigung. ISOFIX-Connect kann nur in bestimmten Fahrzeugen eingesetzt werden. Diese Fahrzeuge entnehmen Sie der beigelegten Fahrzeugtypenliste. Die aktuelle Version finden Sie auf www.cybex-online.com.

In Ausnahmefällen kann der Kindersitz auch vorne am Beifahrersitz verwendet werden. Die Empfehlungen des Fahrzeugherstellers sind unbedingt zu befolgen.

EINBAU DES KINDERSITZES IN DAS FAHRZEUG

1. Achten Sie darauf, dass ...
2. die Rückenlehne des Fahrzeugsitzes in aufrechter Position eingerastet ist.
3. bei Einbau des Kindersitzes auf dem Beifahrersitz dieser so weit wie möglich hinten steht, ohne dabei die Gurtführung zu beeinträchtigen.
4. Betätigen Sie den ISOFIX-Connect Verstellgriff (I) unter dem Sitzkissen (e) und ziehen Sie die beiden ISOFIX-Connect Rastarme (k) bis zum Endanschlag aus.
5. Drehen Sie nun die ISOFIX-Connect Rastarme (k) um 180°, damit diese in Richtung der ISOFIX Befestigungspunkte (o) zeigen.

6. Stellen Sie den Kindersitz auf den entsprechenden Fahrzeugsitz im Auto.

7. Schieben Sie die beiden Rastarme (k) in die ISOFIX Befestigungspunkte (o), bis diese mit einem hörbaren „KLICK“ einrasten.

8. Betätigen Sie den ISOFIX-Connect Verstellgriff (I) und schieben Sie den Kindersitz an den Fahrzeugsitz.
9. Achten Sie darauf, dass die Rückenlehne des Kindersitzes (b) flächig an der Rückenlehne des Fahrzeugsitzes anliegt.

Sollte die Kopfstütze des Fahrzeuges störend sein, ziehen Sie diese heraus oder nehmen diese ab (ausgenommen rückwärtsgerichtete Fahrzeugsitze).

1. Vergewissern Sie sich, dass der Sitz gut hält, indem Sie versuchen ihn aus den ISOFIX Befestigungspunkten (o) herauszuziehen. Der grüne Sicherheitsindikator (n) muss an beiden Seiten gut sichtbar sein.

2. Falls der Sitz ohne ISOFIX-Connect verwendet wird, kann dieses an der Unterseite des Sitzes verstaut werden.

Durch Verwendung des ISOFIX-Connect entsteht eine Verbindung mit dem Fahrzeug, wodurch die Sicherheit Ihres Kindes erhöht wird. Ihr Kind muss weiterhin mit dem Dreipunkt-Automatikgurt des Fahrzeuges und in Gruppe 1 mit dem Fangkörper angeschnallt werden.

Wenn der Lineare Seitenaufprallschutz (L.S.P.) in Konflikt mit der Autotür steht oder den Platz auf dem danebenliegenden Sitzplatz beeinträchtigt, kann es durch Zusammendrücken an der Ober- und Unterseite des Elements und Herausziehen aus der Öffnung, entfernt werden. Um das L.S.P. wieder zu montieren, klicken Sie es an die gekennzeichneten Bereiche seitlich des Sitzes. Drücken Sie, bis es in die Öffnung des Kindersitzes einrastet.

AUSBAU DES KINDERSITZES AUS DEM FAHRZEUG

Führen Sie die Einbauschritte in umgekehrter Reihenfolge durch.

1. Entriegeln Sie die ISOFIX-Connect Rastarme (k) beidseitig, indem Sie die Entriegelungstasten (m) drücken und gleichzeitig zurückziehen.

2. Ziehen Sie den Sitz aus den ISOFIX Befestigungspunkten (o).

3. Entfernen Sie den Kindersitz und verstauen Sie das ISOFIX-Connect in umgekehrter Reihenfolge zur Installation.

ANPASSEN DER KOPFSTÜTZE

Die Kopfstütze (c) kann durch Ziehen des Griffs zur Höhenverstellung (d) an der Rückseite der Kopfstütze (c) angepasst werden. Stellen Sie die Kopfstütze (c) so ein, dass der Abstand zwischen den Schultern des Kindes und der Kopfstütze (c) nicht mehr als 2 cm (ca. 2 Finger) beträgt.

Die Höhe der Kopfstütze kann auch im eingebauten Zustand im Auto eingestellt werden.

NEIGUNGSVERSTELLBARE KOPFSTÜTZE

Die neigungsverstellbare Kopfstütze (c) hilft, das gefährliche Nach-Vorne-Kippen des Kopfes im Schlaf zu verhindern. Sie ist in 2 verschiedenen Positionen einstellbar. Schieben sie hierzu die neigungsverstellbare Kopfstütze (c) nach vorne bis die gewünschte Position erreicht ist.

Der Kopf des Kindes soll immer Kontakt mit der neigungsverstellbare Kopfstütze haben.

KORREKTER INSTALLATIONSMODUS

Gruppe 1: 9 – 18 kg Gruppe 2/3: 15 – 36 kg

Installationsmodus mit Fangkörper ohne Fangkörper

Installation

ANSCHNALLEN MIT FANGKÖRPER – GRUPPE 1 (9–18 KG)

1. Legen Sie den Fangkörper (f) ein. Die seitlichen Flügel des Fangkörpers (f) passen exakt zwischen Armlehnen und Sitzfläche.
2. Ziehen Sie die gesamte Gurtlänge des Fahrzeuggurtes heraus.
3. Den Beckengurt legen Sie über die gesamte dafür vorgesehene rot markierte Gurtführung des Fangkörpers (g).
4. Stecken Sie die Gurtzunge in das Gurtschloss, sodass diese mit einem hörbaren „KLICK“ einrastet.
5. Ziehen Sie den Schultergurt nach hinten, um den Beckengurt zu straffen.
6. Führen Sie den Schultergurt parallel zum Beckengurt in der Gurtführung (g) zurück und ziehen Sie den Schultergurt straff. Achten Sie darauf, dass beide Gurteile über die gesamte Breite des Fangkörpers (f) innerhalb der Gurtführung (g) verlaufen.
7. Ziehen Sie nun den Schultergurt nach oben fest in die Gurtführung des Fangkörpers (g), damit dieser sich festklemmt.
8. Legen Sie den Schultergurt zwischen Kopfstütze (c) und Rückenlehne (b). Der Schultergurt muss nicht in der Schultergurtführung (i) eingelegt werden.

WECHSEL VON GRUPPE 1 ZU GRUPPE 2/3

Ist ihr Kind 18 kg schwer, entfernen Sie den Fangkörper (f).

Ein Wechsel von Gruppe 1 zu Gruppe 2/3 ist frühestens ab 15 kg erlaubt. Bewahren Sie den Fangkörper gut geschützt auf.

ANSCHNALLEN OHNE FANGKÖRPER – GRUPPE 2/3 (15–36 KG)

1. Führen Sie den Fahrzeuggurt um Ihr Kind herum und stecken Sie die Gurtzunge in das Gurtschloss des Fahrzeugs, sodass diese mit einem hörbaren „KLICK“ einrastet.
2. Legen Sie den Beckengurt in die rot gekennzeichneten Beckengurtführungen (h) des Kindersitzes ein.
3. Ziehen Sie am Schultergurt, um den Beckengurt zu straffen.
4. Auf der Seite des Gurtschlosses müssen der Schultergurt und der Beckengurt zusammen in die Beckengurtführung (h) eingelegt sein.
5. Führen Sie den Schultergurt durch die Schultergurtführung (i) bis er sich innerhalb der Gurtführung befindet.
6. Vergewissern Sie sich, dass der Schultergurt über das Schlüsselbein Ihres Kindes verläuft und nicht am Hals anliegt. Falls erforderlich, passen Sie durch Verstellen der Kopfstützenhöhe den Gurtverlauf an.

AB- UND AUFZIEHEN DES BEZUGES

Der Bezug am Kindersitz besteht aus 5 Teilen (Kopfstütze (x2), Rückenlehne, Sitzkissen und Fangkörper). Diese sind an mehreren Stellen mit Druckknöpfen am Kindersitz befestigt. Lösen Sie alle Befestigungen, anschließend können die Einzelteile abgezogen werden.

Um den Bezug wieder zu befestigen, verfahren Sie in umgekehrter Reihenfolge.

Bezug nur bei 30 °C im Schonwaschgang waschen, ansonsten kann es zu Ausfärbungen des Bezugstoffes kommen. Den Bezug gesondert von anderer Wäsche waschen und nicht im Trockner oder in der prallen Sonne trocknen!

HERSTELLERGARANTIE- UND ENTSORGUNGSBESTIMMUNGEN

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Deutschland) gewährt Ihnen 3 Jahre Garantie auf dieses Produkt. Die Garantie gilt in dem Land, in dem dieses Produkt erstmalig über den Einzelhandel an einen Verbraucher verkauft wurde. Den Inhalt der Garantie und alle wesentlichen Angaben, die für die Geltendmachung der Garantie erforderlich sind, finden Sie auf unserer Homepage go.cybex-online.com/manufacturer-warranty-car-seats. Wird in der Artikelbeschreibung eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mängelrechte uns gegenüber hiervon unberührt.

Bitte beachten Sie die Entsorgungsbestimmungen Ihres Landes.

cybex PALLAS B2-FIX + LUX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 9 - 18 kg E₁ 04301395 CYBEX GmbH Riedingsch. 13, 2014-3 Bayouth Germany

CERTIFICATION

UN R-44/04

CYBEX Pallas B2-Fix + Lux – group 1, 9 to 18 kg

CYBEX Solution B2-Fix + Lux – group 2/3, 15 to 36 kg
