Pallas B2Fix + Lux - Tempat duduk kereta CYBEX - Manual pengguna percuma

Jenis produk	Tempat duduk kereta kanak-kanak dengan perisai impak (kumpulan 1) dan penggalak (kumpulan 2/3)
Kumpulan berat	Kumpulan 1: 9-18 kg (dengan perisai impak); Kumpulan 2/3: 15-36 kg (tanpa perisai)
Umur yang disyorkan	Kira-kira 9 bulan hingga 12 tahun
Anggaran dimensi (T × L × D)	61-85 × 44 × 53 cm (dengan sandaran kepala boleh laras)
Berat bersih	Kira-kira 5.9 kg
Bekalan kuasa	Tiada (tempat duduk pasif)
Pemasangan pada kenderaan	Tali pinggang automatik tiga titik dan/atau sauh ISOFIX (semi-sejagat)
Perlindungan sisi	Perlindungan linear terhadap hentaman sisi (PLIL) boleh tanggal
Sandaran kepala	Boleh laras ketinggian (7 kedudukan) dan condong (2 kedudukan) untuk tidur
Perisai impak	Terintegrasi untuk kumpulan 1, ditanggalkan untuk kumpulan 2/3
Penunjuk pemasangan ISOFIX	Hijau apabila sauh betul
Penyimpanan manual	Petak di bawah penggalak
Penjagaan sarung	Basuh pada 30 °C program lembut, jangan gunakan pengering, jangan dedah terus kepada matahari
Pembersihan bahagian plastik	Pencuci lembut dan air suam, jangan gunakan bahan kasar
Alat ganti	Sarung CYBEX asli sahaja (elemen keselamatan)
Kebolehan dibaiki	Tempat duduk perlu diganti selepas kemalangan; tiada pembaikan oleh pengguna
Jangka hayat	Maksimum 11 tahun dari tarikh pembuatan
Pensijilan	UN R44/04, kategori sejagat/semi-sejagat
Jaminan	3 tahun oleh pengilang (CYBEX GmbH, Jerman)
Negara asal	Jerman (dibuat oleh CYBEX GmbH)

Soalan yang kerap ditanya - Pallas B2Fix + Lux CYBEX

Berapa berat maksimum untuk menggunakan perisai impak?

Perisai impak digunakan untuk kumpulan 1, iaitu 9 hingga 18 kg. Apabila kanak-kanak melebihi 18 kg, perisai harus ditanggalkan dan beralih ke kumpulan 2/3.

Bolehkah saya memasang tempat duduk ini di hadapan sebelah penumpang?

Ya, tetapi hanya jika kenderaan membenarkan dan tempat duduk penumpang hadapan dilengkapi dengan tali pinggang automatik tiga titik. Sentiasa ikut cadangan pengeluar kenderaan.

Bagaimana untuk mengetahui sama ada lengan ISOFIX telah diikat dengan betul?

Kedua-dua penunjuk keselamatan ISOFIX (n) mestilah hijau di setiap sisi. Anda juga perlu mendengar bunyi « KLIK » semasa pengikatan.

Apa yang perlu dilakukan jika sandaran kepala kenderaan mengganggu pemasangan?

Anda boleh tarik sandaran kepala kenderaan ke atas sepenuhnya atau tanggalkannya sepenuhnya (kecuali tempat duduk belakang yang menghadap ke hadapan). Sandaran tempat duduk kanak-kanak mesti bersentuhan sepenuhnya dengan sandaran kenderaan.

Bolehkah saya mencuci keseluruhan sarung tempat duduk?

Ya, sarung terdiri daripada 5 bahagian (sandaran kepala x2, sandaran belakang, penggalak, perisai). Basuh pada 30 °C dengan program lembut, tanpa pelembut kain. Jangan gunakan pengering atau dedah kepada matahari.

Bagaimana untuk melaraskan sandaran kepala untuk anak saya?

Gunakan tombol pelarasan (d) di belakang sandaran kepala. Laraskan supaya terdapat maksimum 2 cm (lebar 2 jari) antara bahu kanak-kanak dan sandaran kepala.

Adakah tempat duduk ini serasi dengan semua kenderaan?

Ia diperakui « sejagat » dengan tali pinggang tiga titik, tetapi « semi-sejagat » apabila menggunakan ISOFIX. Semak senarai kenderaan serasi yang disediakan oleh CYBEX atau di laman web mereka.

Bolehkah saya menggunakan tempat duduk tanpa pelindung sisi?

Ya, tempat duduk telah diuji dan diluluskan dengan dan tanpa perlindungan linear terhadap hentaman sisi (PLIL). Tanggalkannya jika ia mengganggu pintu atau ruang.

Apa yang perlu dilakukan selepas kemalangan kereta?

Tempat duduk kanak-kanak mungkin mengalami kerosakan yang tidak kelihatan. Ia mesti diganti selepas sebarang kemalangan, walaupun kecil. Hubungi penjual atau CYBEX jika ragu-ragu.

Di mana untuk menyimpan manual arahan?

Manual boleh dimasukkan ke dalam petak penyimpanan (a) yang terletak di bawah penggalak, untuk sentiasa berada dalam jangkauan.

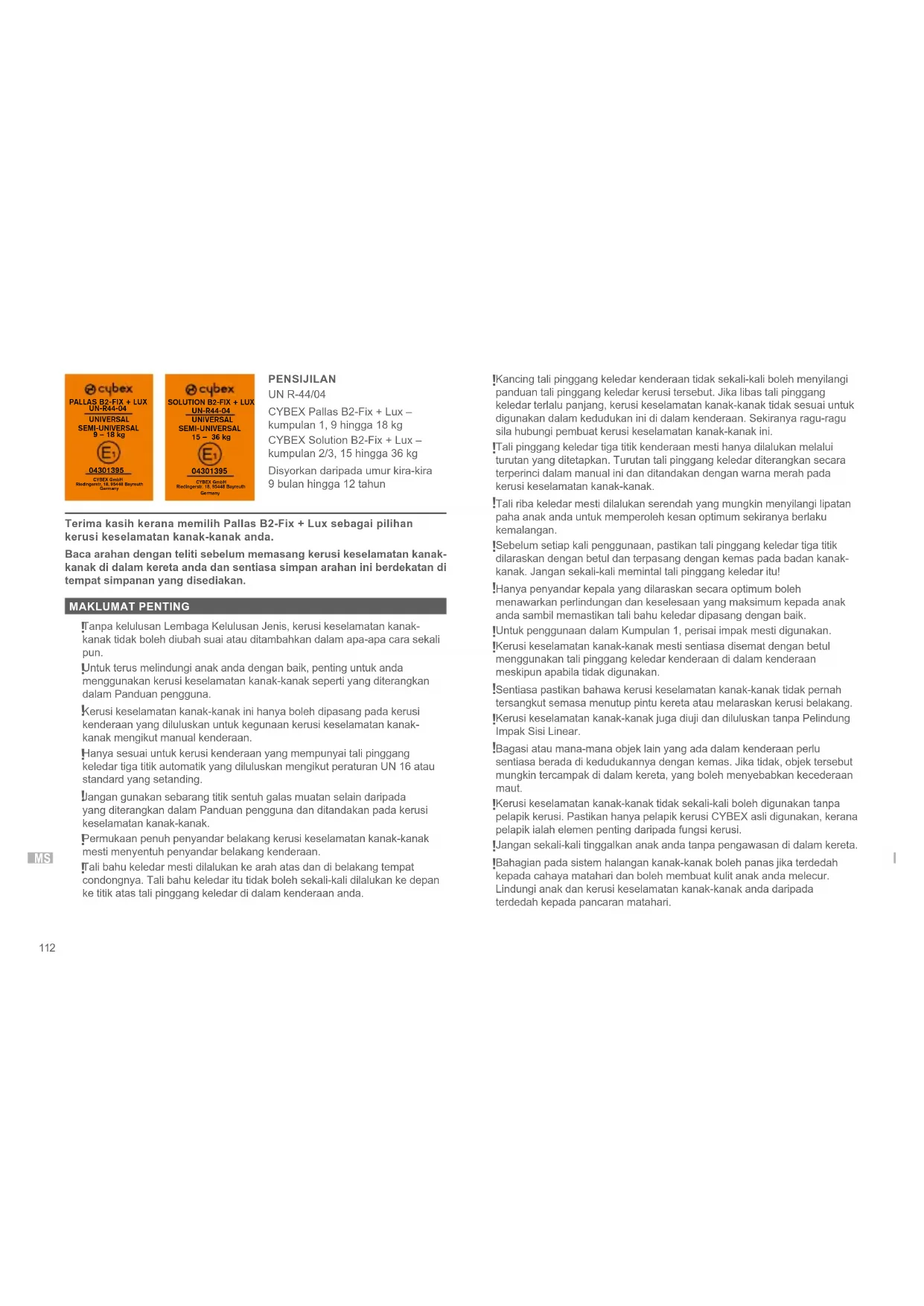

MANUAL PENGGUNA Pallas B2Fix + Lux CYBEX

kumpulan 1,9 hingga 18 kg

CYBEX Solution B2-Fix + Lux -

kumpulan 2/3, 15 hingga 36 kg

Disyorkan daripada umur kira-kira

Terima kasih kerana memilih Pallas B2-Fix + Lux sebagai pilihan kerusi keselamatan kanak-kanak anda.

Baca arahan dengan teliti sebelum memasang kerusi keselamatan kanakkanak di dalam kereta anda dan sentiasa simpan arahan ini berdekatan di tempat simpanan yang disediakan.

MAKLUMAT PENTING

Tanpa kelulusan Lembaga Kelulusan Jenis, kerusi keselamatan kanakkanak tidak boleh diubah suai atau ditambahkan dalam apa-apa cara sekali pun.
Untuk terus melindungi anak anda dengan baik, penting untuk anda menggunakan kerusi keselamatan kanak-kanak seperti yang diterangkan dalam Panduan pengguna.
Kerusi keselamatan kanak-kanak ini hanya boleh dipasang pada kerusi kenderaan yang diluluskan untuk kegunaan kerusi keselamatan kanak-kanak mengikut manual kenderaan.
Hanya sesuai untuk kerusi kenderaan yang mempunyai tali pinggang keledar tiga titik automatik yang diluluskan mengikut peraturan UN 16 atau standard yang setanding.
Jangan gunakan sebarang titik sentuh galas muatan selain daripada yang diterangkan dalam Panduan pengguna dan ditandakan pada kerusi keselamatan kanak-kanak.
Permukaan penuh penyandar belakang kerusi keselamatan kanak-kanak mesti menyentuh penyandar belakang kenderaan.
Tali bahu keledar mesti dilakukan ke arah atas dan di belakang tempat condongnya. Tali bahu keledar itu tidak boleh sekali-kali dilakukan ke depan ke titik atas tali pinggang keledar di dalam kenderaan anda.

!Kancing tali pinggang keledar kenderaan tidak sekali-kali boleh menyilangi panduan tali pinggang keledar kerusi tersebut. Jika libas tali pinggang keledar terlalu panjang, kerusi keselamatan kanak-kanak tidak sesuai untuk digunakan dalam kedudukan ini di dalam kenderaan. Sekiranya ragu-ragu sila hubungi pembuat kerusi keselamatan kanak-kanak ini.
!Tali pinggang keledar tiga titik kenderaan mesti hanya dilalukan melalui turutan yang ditetapkan. Turutan tali pinggang keledar diterangkan secara terperinci dalam manual ini dan ditandakan dengan warna merah pada kerusi keselamatan kanak-kanak.
!Tali riba keledar mesti dilakukan serendah yang mungkin menyilangi lipatan paha anak anda untuk memperoleh kesan optimum sekiranya berlaku kemalangan.
!Sebelum setiap kali penggunaan, pastikan tali pinggang keledar tiga titik dilaraskan dengan betul dan terpasang dengan kemas pada badan kanakkanak. Jangan sekali-kali memintal tali pinggang keledar itu!
!Hanya penyandar kepala yang dilaraskan secara optimum boleh menawarkan perlindungan dan keselesaan yang maksimum kepada anak anda sambil memastikan tali bahu keledar dipasang dengan baik.
Untuk penggunaan dalam Kumpulan 1, perisai impak mesti digunakan.
!Kerusi keselamatan kanak-kanak mesti sentiasa disemat dengan betul menggunakan tali pinggang keledar kenderaan di dalam kenderaan meskipun apabila tidak digunakan.
!Sentiasa pastikan bahawa kerusi keselamatan kanak-kanak tidak pernah tersangkut semasa menutup pintu kereta atau melaraskan kerusi belakang.
!Kerusi keselamatan kanak-kanak juga diuji dan diluluskan tanpa Pelindung Impak Sisi Linear.
!Bagasi atau mana-mana objek lain yang ada dalam kenderaan perlu sentiasa berada di kedudukannya dengan kemas. Jika tidak, objek tersebut mungkin tercampak di dalam kereta, yang boleh menyebabkan kecederaan maut.
!Kerusi keselamatan kanak-kanak tidak sekali-kali boleh digunakan tanpa pelapik kerusi. Pastikan hanya pelapik kerusi CYBEX asli digunakan, kerana pelapik ialah elemen penting daripada fungsi kerusi.
!Jangan sekali-kali tinggalkan anak anda tanpa pengawasan di dalam kereta.
!Bahagian pada sistem halangan kanak-kanak boleh panas jika terdedah kepada cahaya matahari dan boleh membuat kulit anak anda melecur. Lindungi anak dan kerusi keselamatan kanak-kanak anda daripada terdedah kepada pancaran matahari.

!Kemalangan boleh menyebabkan kerosakan pada kerusi keselamatan kanak-kanak yang tidak dapat dikesan dengan mata kasar. Sila gantikan kerusi selepas kemalangan. Sekiranya ragu-ragu, sila rujuk wakil penjual anda atau pengeluar.

Jangan guna kerusi keselamatan kanak-kanak ini untuk kanak-kanak melebihi 11 tahun. Kerusi keselamatan kanak-kanak terdedah kepada tekanan yang tinggi semasa hayat produknya, yang menyebabkan perubahan dalam kualiti bahan dengan peningkatan umur.

!Bagi sesetengah kerusi kenderaan yang diperbuat daripada bahan sensitif, penggunaan kerusi keselamatan kanak-kanak mungkin meninggalkan tanda dan/atau menyebabkan perubahan warna. Untuk mencegah perkara ini, anda boleh meletakkan selimut atau tuala atau yang seumpamanya di bawah kerusi keselamatan kanak-kanak untuk melindungi kerusi kenderaan.

BAHAGIAN PRODUK

(a)	Ruang Simpanan Panduan Pengguna
(b)	Penyandar belakang
(c)	Penyandar Kepala Boleh Laras
(d)	Pelaras Ketinggian Penyandar Kepala
(e)	Peninggi
(f)	Perisai Impak
(g)	Panduan Tali Pinggang Keledar Kumpulan 1
(h)	Panduan Tali Pinggang Keledar Riba Kumpulan 2/3

(i) Panduan Tali Pinggang Keledar Bahu

(j) Perlindungan impak sisi linear (L.S.P)

(k) Lengan Pengunci ISOFIX-Connect

Sambungkan penyandar (b) kepada peninggi (e) dengan mencangkukkan cuping panduan pada gandar peninggi. Penyandar (b) akan terlipat ke depan. Letakkan perisai impak (f) pada peninggi (e). Klipkan L.S.P tersebut (j) pada kawasan bertanda di sisi kerusi. Tolong sehingga ia klik masuk ke dalam slot rangka tempat kerusi kereta.

KEDUDUKAN YANG BETUL DI DALAM KENDERAAN

Kerusi keselamatan kanak-kanak dengan lengan pengunci ISOFIX-Connect yang disentut (k) boleh digunakan pada semua kerusi kenderaan dengan tali pinggang keledar tiga titik automatik yang diluluskan seperti dalam manual kenderaan untuk kegunaan “universal”.

Pensijilan “separa universal” diberikan kepada sistem halangan yang disambungkan kepada kereta menerusi lengan pengunci ISOFIX-Connect (k). Oleh sebab ini, ISOFIX-Connect hanya boleh digunakan pada kenderaan tertentu sahaja. Rujuk senarai jenis kenderaan yang dilampirkan untuk kenderaan yang diluluskan. Anda boleh mendapatkan versi terkini daripada www.cybex-online.com.

Dalam keadaan yang luar biasa, kerusi keselamatan kanak-kanak boleh juga digunakan pada kerusi penumpang depan. Sentiasa patuhi saranan pengilang kenderaan.

MEMASANG KERUSI KESELAMATAN KANAK-KANAK DI DALAM KENDERAAN.

1. Sentiasa pastikan bahawa...
2. penyandar di dalam kenderaan yang dikunci dalam kedudukan menegaknya.
3. semasa memasang kerusi keselamatan kanak-kanak pada kerusi penumpang depan, laraskan kerusi itu ke belakang sejauh yang mungkin tanpa menjejaskan penghalaan tali pinggang keledar.
4. Gunakan gagang laras ISOFIX-Connect (I) di bawah peninggi (e) dan tarik kedua-dua lengan pengunci ISOFIX-Connect (k) sepanjang yang boleh.
5. Kemudian, putar lengan pengunci ISOFIX-Connect (k) sebanyak 180° supaya lengan itu menghadap ke arah titik tambat ISOFIX (o).
6. Letakkan kerusi keselamatan kanak-kanak di atas kerusi yang sesuai di dalam kereta.
7. Masukkan kedua-dua lengan pengunci (k) ke dalam titik tambat ISOFIX (o) sehingga kemas terkunci dan kedengaran bunyi "KLIK".
8. Gunakan gagang laras ISOFIX-Connect (I) dan tolak kerusi kanak-kanak itu ke kerusi kenderaan.
9. Pastikan keseluruhan permukaan penyandar belakang kerusi keselamatan kanak-kanak (b) diletakkan pada penyandar belakang kerusi kenderaan.

1. Pastikan kedudukan kerusi benar-benar kemas dengan cuba menariknya keluar daripada titik tambat ISOFIX (o). Penunjuk berwarna hijau (n) mesti jelas kelihatan pada kedua-dua sisi kerusi.

2. Jika kerusi keselamatan kanak-kanak digunakan tanpa ISOFIX-Connect, ia boleh disimpan di bawah kerusi.

1. Buka lengan pengunci ISOFIX-Connect (k) pada kedua-dua sisi dengan menekan butang pelepas (m) dan menariknya ke belakang serentak.
2. Tarik kerusi daripada titik tambat ISOFIX (o)
3. Keluarkan kerusi keselamatan kanak-kanak dan simpan ISOFIX-Connect dalam aturan pemasangan yang berlawanan.

MELARASKAN PENYANDAR KEPALA

Penyandar kepala (c) boleh dilaraskan dengan menggunakan pelaras ketinggian penyandar kepala (d) yang terletak di belakang penyandar kepala (c). Laraskan penyandar supaya ada jarak maksimum 2 cm (anggaran lebar 2 jari) di antara bahu kanak-kanak dan penyandar kepala itu (c).

Ketinggian penyandar kepala masih boleh dilaraskan semasa kerusi sedang dipasang di dalam kereta.

PENYANDAR KEPALA BOLEH CONDONG

Penyandar Boleh Condong (c) membantu untuk menghalang kepala kanakkanak daripada terjongket ke depan semasa tidur. Penyandar boleh ditetapkan pada 2 kedudukan. Tolak Penyandar Kepada Boleh Condong (c) ke depan sehingga mencapai kedudukan yang dikehendaki.

1. Masukkan perisai impak (f). Kelepak sisi perisai impak (f) muat betul-betul di antara alas tangan dan permukaan kerusi peninggi.
2. Tarik keseluruhan panjang tali pinggang keledar kenderaan.
3. Letakkan tali pinggang keledar riba di atas salur tali pinggang keledar merah itu pada perisai impak (g).
4. Kancing tali pinggang keledar kenderaan ke dalam kancing tali pinggang keledar. Bunyi "KLIK" akan kedengaran apabila ia terkunci dengan kemas.
5. Kemaskan tali pinggang keledar riba dengan menarik tali pinggang keledar bahu ke belakang.
6. Masukkan tali pinggang keledar bahu selari dengan tali pinggang keledar riba ke dalam turutan tali pinggang keledar (g) dan tarik tali pinggang keledar bahu ketat-ketat. Pastikan kedua-dua bahagian tali pinggang keledar meliputi keseluruhan lebar perisai impak (f) dalam salur tali pinggang keledar (g).

7. Masukkan tali pinggang keledar riba kemas-kemas melalui turutan tali pinggang keledar perisai impak (g) sehingga terkapit di dalam panduan tali pinggang keledar.

8. Letakkan tali pinggang keledar bahu di antara penyandar kepala (c) dan penyandar (b). Tali pinggang keledar bahu tidak perlu dipandu masuk melalui panduan tali pinggang keledar bahu (i).

BERALIH DARIPADA KUMPULAN 1 KEPADA KUMPULAN 2/3

Keluarkan perisai impak (f), apabila berat anak anda mencapai 18 kg.

Ambil perhatian bahawa dengan anak anda tidak dibenarkan beralih daripada kumpulan 1 kepada kumpulan 2/3 jika berat anak anda kurang daripada 15 kg. Pastikan perisai impak disimpan di tempat yang selamat

MELE TAKKAN KANAK-KANAK PADA KERUSI KESELAMATAN KANAK-KANAK TANPA PERISAI IMPAK - KUMPULAN 2/3 (15 - 36 KG)

1. Lalukan tali pinggang keledar kenderaan di sekeliling anak anda dan masukkan lidah tali pinggang keledar ke dalam kancing tali pinggang keledar. Tali pinggang keledar itu mesti terkunci di tempatnya apabila kedengaran bunyi "KLIK".
2. Letakkan tali pinggang keledar riba mengikut panduan tali pinggang riba yang berwarna merah (h) kerusi keselamatan kanak-kanak itu.
3. Tarik tali bahu keledar untuk mengetatkan tali riba keledar.
4. Pada sisi kerusi kereta di sebelah kancing tali pinggang keledar, tali pinggang keledar bahu dan tali pinggang keledar riba mesti dimasukkan sekali ke dalam panduan tali pinggang keledar riba (h).
5. Masukkan tali pinggang keledar bahu melalui panduan tali pinggang keledar riba (i) sehingga ia berada di dalam panduan tali pinggang keledar.
6. Pastikan tali pinggang keledar bahu menyilangi tulang selangka (klavikel) anak anda dan tidak menyentuh leher anak anda. Jika perlu, laraskan ketinggian penyandar kepala (c) untuk menukar kedudukan tali pinggang keledar.

MENANGGALKAN DAN MEMASANG SEMULA PELAPIK KERUSI

Pelapik kerusi keselamatan kanak-kanak terdiri daripada lima (5) bahagian (penyandar kepala (x2), penyandar, peninggi dan perisai impak). Bahagian ini diletakkan pada kedudukannya di beberapa tempat menggunakan stad tekan. Setelah semua stad dilepaskan, bahagian tunggal pelapik boleh ditanggalkan. Untuk memasang semula pelapiknya pada kerusi, ikut arahan pengeluaran mengikut urutan terbalik.

Pelapiknya hanya boleh dibasuh pada suhu 30 °C dengan program basuh lembut, jika tidak fabrik pelapik itu akan berubah warna. Sila basuh pelapik secara berasingan daripada pakaian lain dan jangan keringkan di dalam mesin pengering atau di bawah sinaran matahari!

PERATURAN WARANTI DAN PELUPUSAN PENGELUAR

CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Jerman) memberi anda waranti 3 tahun pada produk ini. Waranti ini sah di negara produk ini dijual pada awalnya oleh peruncit kepada pelanggan. Kandungan jaminan dan semua maklumat penting yang diperlukan untuk pengesahan jaminan terdapat pada halaman utama kami di go.cybex-online.com/manufacturer-warranty-car-seats. Jika waranti ditunjukkan dalam penerangan artikel, hak undang-undang terhadap kami kerana kecacatan kekal tidak terjejas.

Sila patuhi peraturan pelupusan sisa di negara anda.

cybex PALLAS B2-FIX + LUX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 9 - 18 kg E1 04301395 CYBEX GmbH Riedingelekt. 13. 2014-3 Bayouth Germany

cybex SOLUTION B2-FIX + LUX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 15 - 36 kg E₁ 04301395 CYBEX GmbH Redingster: 10, R1648 Bayneuth Germany
