Vrsta izdelka	Avtomobilski sedež za otroka z zaščitnim ščitom (skupina 1) in dvigalko (skupini 2/3)
Težnostne skupine	Skupina 1: 9–18 kg (z zaščitnim ščitom); skupini 2/3: 15–36 kg (brez ščita)
Priporočena starost	Približno 9 mesecev do 12 let
Približne mere (V × Š × G)	61–85 × 44 × 53 cm (z nastavljivim naslonom za glavo)
Neto teža	Približno 5,9 kg
Napajanje	Ni (pasivni sedež)
Pritrditev v vozilo	Tri točkovni avtomatski varnostni pas in/ali ISOFIX sidrišča (poluniverzalno)
Bočna zaščita	Snemljiva linearna zaščita pred bočnimi udarci (PLIL)
Naslon za glavo	Nastavljiv po višini (7 položajev) in nagibno (2 položaja) za spanje
Zaščitni ščit	Vgrajen za skupino 1, odstrani se za skupini 2/3
Indikator namestitve ISOFIX	Zelen, ko je sidrišče pravilno nameščeno
Shranjevanje navodil	Predal pod dvigalko
Vzdrževanje prevleke	Pranje pri 30 °C na občutljivem programu, brez sušenja v sušilnem stroju, brez neposredne sončne svetlobe
Čiščenje plastičnih delov	Nežno čistilo in topla voda, brez agresivnih sredstev
Nadomestni deli	Samo originalna prevleka CYBEX (varnostni element)
Popravljivost	Sedež je treba zamenjati po nesreči; uporabnik ne sme popravljati
Življenjska doba	Največ 11 let od datuma izdelave
Homologacije	UN R44/04, univerzalna/poluniverzalna kategorija
Garancija	3 leta proizvajalca (CYBEX GmbH, Nemčija)
Država izvora	Nemčija (izdeluje CYBEX GmbH)

Pogosto zastavljena vprašanja - Pallas B2Fix + Lux CYBEX

Kakšna je največja teža za uporabo zaščitnega ščita?

Zaščitni ščit se uporablja za skupino 1, torej od 9 do 18 kg. Ko otrok preseže 18 kg, je treba ščit odstraniti in preiti na skupino 2/3.

Ali lahko ta sedež namestim na sprednji sedež na strani sopotnika?

Da, vendar le, če to vozilo omogoča in ima sprednji sopotniški sedež tritočkovni avtomatski varnostni pas. Vedno upoštevajte priporočila proizvajalca vozila.

Kako vem, ali so ročice ISOFIX pravilno zaskočene?

Oba indikatorja varnosti ISOFIX (n) morata biti zelena na vsaki strani. Med zaskočitvijo morate slišati tudi »KLIK«.

Kaj storiti, če naslon za glavo vozila ovira namestitev?

Lahko povlečete naslon za glavo vozila popolnoma navzgor ali ga popolnoma odstranite (razen na zadnjih sedežih, obrnjenih naprej). Naslonjalo otroškega sedeža mora biti v celoti v stiku z naslonjalom vozila.

Ali lahko operem celotno prevleko sedeža?

Da, prevleka je sestavljena iz 5 delov (naslon za glavo x2, naslonjalo, dvigalka, ščit). Operite jo pri 30 °C na občutljivem programu, brez mehčalca. Ne sušite v sušilnem stroju in ne izpostavljajte soncu.

Kako nastavim naslon za glavo za svojega otroka?

Uporabite nastavitveni gumb (d) na zadnji strani naslona za glavo. Nastavite tako, da je med otrokovo ramo in naslonom za glavo največ 2 cm (širina 2 prstov).

Ali je sedež združljiv z vsemi vozili?

Je certificiran kot »univerzalen« s tritočkovnim pasom, vendar »poluniverzalen« pri uporabi ISOFIX. Preverite seznam združljivih vozil, ki ga zagotavlja CYBEX ali na njihovi spletni strani.

Ali lahko sedež uporabljam brez bočnih zaščit?

Da, sedež je bil preizkušen in homologiran z in brez linearnih zaščit pred bočnimi udarci (PLIL). Odstranite jih, če ovirajo vrata ali prostor.

Kaj storiti po prometni nesreči?

Otroški sedež je lahko utrpel nevidne poškodbe. Po vsaki nesreči, tudi manjši, ga je treba zamenjati. V dvomih se obrnite na svojega prodajalca ali CYBEX.

Kam shraniti navodila za uporabo?

Navodila se vstavijo v shranjevalni predal (a) pod dvigalko, da so vedno pri roki.

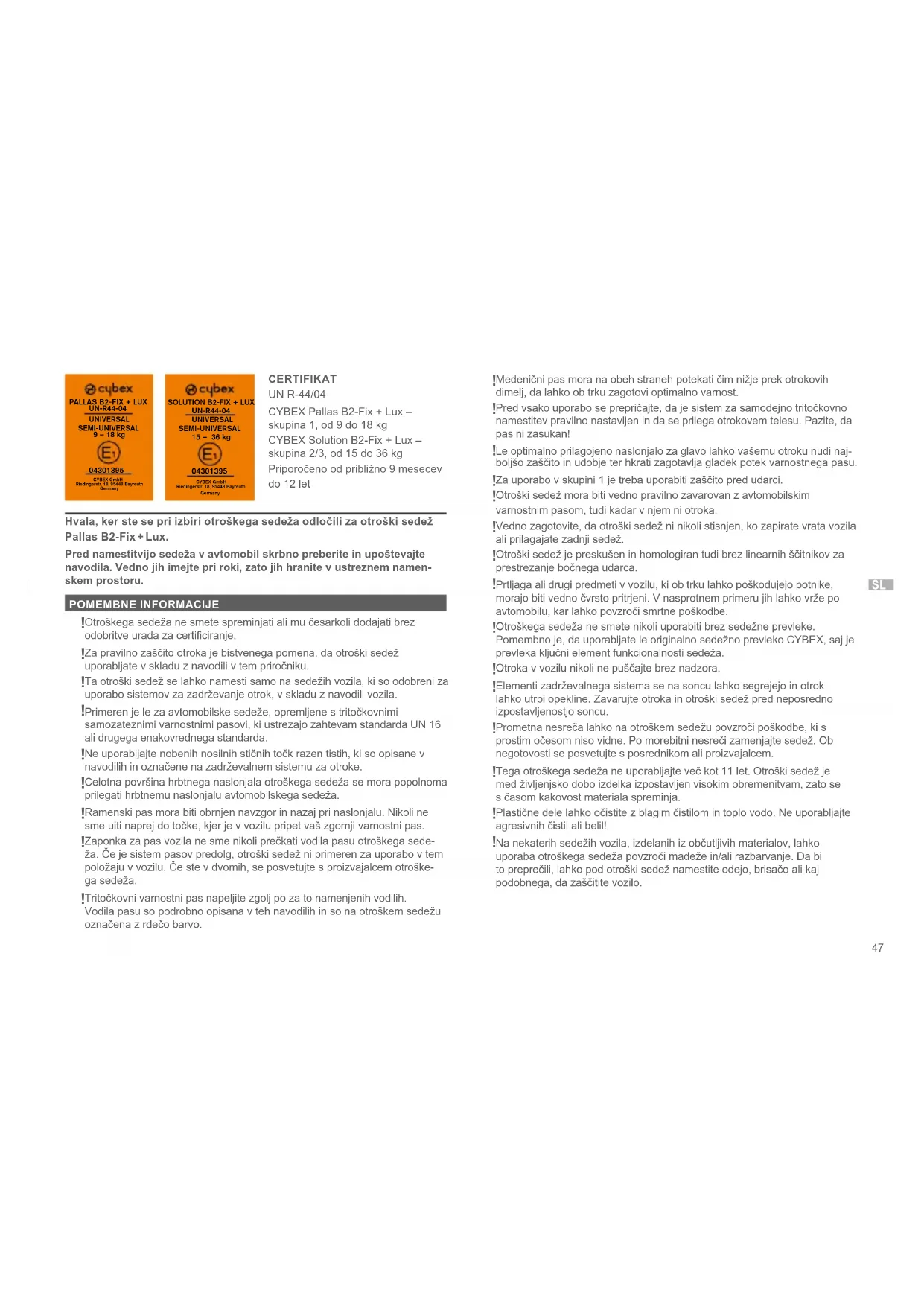

NAVODILA ZA UPORABO Pallas B2Fix + Lux CYBEX

Priporočeno od približno 9 mesecev

do 12 let

Hvala, ker ste se pri izbiri otroškega sedeža odločili za otroški sedež Pallas B2-Fix + Lux.

Pred namestitvijo sedeža v avtomobil skrbno preberite in upoštevajte navodila. Vedno jih imejte pri roki, zato jih hranite v ustreznem namenskem prostoru.

POMEMBNE INFORMACIJE

!Otroškega sedeža ne smete spreminjati ali mu česarkoli dodajati brez odobritve urada za certificiranje.
!Za pravilno zaščito otroka je bistvenega pomena, da otroški sedež uporabljate v skladu z navodili v tem priročniku.
!Ta otroški sedež se lahko namesti samo na sedežih vozila, ki so odobreni za uporabo sistemov za zadrževanje otrok, v skladu z navodili vozila.
!Primeren je le za avtomobilske sedeže, opremljene s tritočkovnimi samozateznimi varnostnimi pasovi, ki ustrezajo zahtevam standarda UN 16 ali drugega enakovrednega standarda.
!Ne uporabljajte nobenih nosilnih stičnih točk razen tistih, ki so opisane v navodilih in označene na zadrževalnem sistemu za otroke.
!Celotna površina hrbtnega naslonjala otroškega sedeža se mora popolnoma prilegati hrbtnemu naslonjalu avtomobilskega sedeža.
!Ramenski pas mora biti obrnjen navzgor in nazaj pri naslonjalu. Nikoli ne sme uiti naprej do točke, kjer je v vozilu pripet vaš zgornji varnostni pas.
Zaponka za pas vozila ne sme nikoli prečkati vodila pasu otroškega sedeža. Če je sistem pasov predolg, otroški sedež ni primeren za uporabo v tem položaju v vozilu. Če ste v dvomih, se posvetujte s proizvajalcem otroškega sedeža.
!Tritočkovni varnostni pas napeljite zgolj po za to namenjenih vodilih. Vodila pasu so podrobno opisana v teh navodilih in so na otroškem sedežu označena z rdečo barvo.

!Medenični pas mora na obeh straneh potekati čim nižje prek otrokovih dimelj, da lahko ob trku zagotovi optimalno varnost.
!Pred vsako uporabo se prepričajte, da je sistem za samodejno tritočkovno namestitev pravilno nastavljen in da se prilega otrokovem telesu. Pazite, da pas ni zasukan!
!Le optimalno prilagojeno naslonjalo za glavo lahko vašemu otroku nudi najboljšo zaščito in udobje ter hkrati zagotavlja gladek potek varnostnega pasu.
!Za uporabo v skupini 1 je treba uporabiti zaščito pred udarci.
!Otroški sedež mora biti vedno pravilno zavarovan z avtomobilskim varnostnim pasom, tudi kadar v njem ni otroka.
!Vedno zagotovite, da otroški sedež ni nikoli stisnjen, ko zapirate vrata vozila ali prilagajate zadnji sedež.
!Otroški sedež je preskušen in homologiran tudi brez linearnih ščitnikov za prestrezanje bočnega udarca.
!Prtljaga ali drugi predmeti v vozilu, ki ob trku lahko poškodujejo potnike, morajo biti vedno čvrsto pritrjeni. V nasprotnem primeru jih lahko vrže po avtomobilu, kar lahko povzroči smrtne poškodbe.
!Otroškega sedeža ne smete nikoli uporabiti brez sedežne prevleke. Pomembno je, da uporabljate le originalno sedežno prevleko CYBEX, saj je prevleka ključni element funkcionalnosti sedeža.
!Otroka v vozilu nikoli ne puščajte brez nadzora.
!Elementi zadrževalnega sistema se na soncu lahko segrejejo in otrok lahko utrpi opekline. Zavarujte otroka in otroški sedež pred neposredno izpostavljenostjo soncu.
!Prometna nesreča lahko na otroškem sedežu povzroči poškodbe, ki s prostim očesom niso vidne. Po morebitni nesreči zamenjajte sedež. Ob negotovosti se posvetujte s posrednikom ali proizvajalcem.
!Tega otroškega sedeža ne uporabljajte več kot 11 let. Otroški sedež je med življenjsko dobo izdelka izpostavljen visokim obremenitvam, zato se s časom kakovost materiala spreminja.
!Plastične dele lahko očistite z blagim čistilom in toplo vodo. Ne uporabljajte agresivnih čistil ali belil!
!Na nekaterih sedežih vozila, izdelanih iz občutljivih materialov, lahko uporaba otroškega sedeža povzroči madeže in/ali razbarvanje. Da bi to preprečili, lahko pod otroški sedež namestite odejo, brisačo ali kaj podobnega, da zaščitite vozilo.

DELI IZDELKA

(a) Prostor za shranjevanje uporabniškega priročnika
(b) Hrbtno naslonjalo
(c) Prilagodljivo naslonjalo za glavo
(d) Nastavljanje višine naslonjala za glavo
(e) Jahač
(f) Zaščita pred udarci
(g) Vodilo pasu – skupina 1
(h) Vodilo medeničnega pasu – skupina 2/3

(i) Vodilo ramenskega pasu
(j) Linearna zaščita v primeru bočne-ga trka (L.S.P.)
(k) Zaskočni ročici ISOFIX-Connect
(I) Nastavitev ISOFIX-Connect ročaj
(m) Gumb za sprostitev držala ISOFIX-Connect
(n)Varnostniindikator ISOFIX-Connect
(o) Sidrne točke ISOFIX

ZAČETNA SESTAVA

Hrbtno naslonjalo (b) povežite z jahačem in sicer tako, da nastavek vodila nataknete na os (e) jahača. Hrbtno naslonjalo (b) je nato zloženo naprej. Namestite zaščito pred udarci (f) na jahača (e). Pritrdite »linearno zaščito v primeru bočnega trka« (j) na označeno območje na bočni strani sedeža. Potiskajte jo v reže v školjki avtoseđeža, dokler se ne zaskoči.

PRAVILEN POLOŽAJ V VOZILU

Otroški sedež z uvlečenimi zaskočnimi ročicami ISOFIX-Connect (k) se lahko uporablja na vseh avtomobilskih sedežih, opremljenih s tritočkovnimi samozateznimi varnostnimi pasovi, odobrenimi v priročniku za uporabo vozila za »univerzalno« uporabo.

»Poluniverzalna« homologacija je predvidena za zadrževalne sisteme otroških sedežev, ki so v vozilo fikisirani z zaskočnimi ročicami ISOFIX-Connect (k). Zaradi tega lahko podstavek ISOFIX-Connect uporabljate le v določenih vozilih. Zato vas prosimo, da preverite priloženi seznam vrst odobrenih vozil. Najnovejšo različico lahko pridobite na spletni strani www.cybex-online.com. V izjemnih primerih lahko otroški sedež uporabljate tudi na sprednjem sopotnikovem sedežu. Vedno sledite priporočilom v priročniku proizvajalca vozila.

NAMESTITEV OTROŠKEGA SEDEŽA V VOZILU

1. Vedno zagotovite:

2. da je hrbtno naslonjalo v vozilu zaklenjeno v pokončnem položaju.

3. da nastavite sedež vozila čim dlje nazaj, ko nameščate otroški sedež na prednjem sovoznikovem sedežu, ne da bi to vplivalo na vodilo jermena.

4. Uporabite nastavitveno ročico ISOFIX-Connect (I) pod jahačem (e) in povlecite zaskočni ročici ISOFIX-Connect (k) do njunega največjega obsega.

5. Zdaj zaskočni ročici ISOFIX-Connect (k) zavrtite za 180°, tako da sta obmjeni v smeri sidrnih točk ISOFIX (o).4. Otroški sedež položite na ustrezen sedež v vozilu.

6. Obe zaskočni ročici (k) potiskajte v sidrni točki ISOFIX (o), dokler se ne zatakneta na mesto s slišnim KLIKOM.
7. Uporabite nastavitveno ročico ISOFIX-Connect (I) in otroški sedež potisnite proti sedežu vozila.
8. Vedno se prepričajte, da se celotna površina hrbtnega naslonjala otroškega sedeža (b) popolnoma prilega hrbtnemu naslonjalu sedeža vozila.

Če je naslonjalo za glavo vozila napoti, ga povlecite kar se da navzgor in ga v celoti odstranite (razen na sedežih vozila, ki so obrnjeni v nasprotno smer vožnje)

1. Prepričajte se, da je sedež varen. To storite tako, da ga poskušate izvleči iz sidrnih točk ISOFIX (o). Zeleni varnostni indikatorji (n) morajo biti jasno vidni na obeh straneh sedeža.
2. Če se sedež uporablja brez sistema ISOFIX-Connect, ga lahko shranite na dnu sedeža.

S sistemom ISOFIX-Connect se vzpostavi povezava z vozilom, kar poveča varnost otroka. Otroka morate še vedno zavarovati s tritočkovnim varnostnim pasom vozila in zaščito pred udarci za skupino 1.

Če »linearna zaščita v primeru bočnega trka« (L.S.P.) ovira zapiranje vrat vozila ali će seže v prostor potniškega sedeža, jo lahko odpnete tako, da stisnete zgornji in spodnji rob elementa in ga potegnete iz reže v školjki avtosedeža. Da namestite linearno zaščito v primeru bočnega trka (L.S.P. nazaj na sedež, jo pritrdite na označeno območje na bočni strani sedeža in potiskajte, dokler se ne zaskoči v režo.

ODSTRANITEV OTROŠKEGA SEDEŽA IZ VOZILA

Vse korake za namestitev opravite v obratnem vrstnem redu.

1. Odklenite ISOFIX-Connect (k) na obeh straneh tako, da pritisnete gumba za sprostitev (m) in ju hkrati potegnete nazaj.
2. Izvlecite otroški sedež iz sidrnih točk ISOFIX (o).
3. Odstranite otroški sedež in shranite sistem ISOFIX-Connect v obratnem vrstnem redu kot pri namestitvi.

NASTAVLJANJE NASLONJALA ZA GLAVO

Naslonjalo za glavo (c) lahko nastavite z nastavljanjem višine naslonjala za glavo (d) na zadnji strani naslonjala za glavo (c). Naslonjalo za glavo morate nastaviti tako, da med otrokovimi rameni in naslonjalom za glavo (c) ostane največ 2 cm prostora (pribl. za dva prsta).

Vijsino naslonjala za glavo lahko prilagajate tudi v avtu, ko je sedež že nameščen

PREMIČNI NASLON ZA GLAVO

Premični naslon za glavo (c) pomaga, da se glava otroka med spanjem udobno namesti in prepreči nevarno nagibanje glave naprej. Lahko ga nastavite na enega izmed 2 položajev. Potiskajte premični naslon za glavo (c) naprej, dokler ne dosežete želenega položaja.

Otrokova glava mora biti ves čas v stiku s premičnim naslonom za glavo pravilen način namestitve.

Skupina 1: 9–18 kg Skupina 2/3: 15–36 kg

Način namestitve z zaščito pred udarci brez zaščite pred udarci

Namestitev

ZAVAROVANJE OTROKA Z ZAŠČITO PRED UDARCI – SKUPINA 1 (9–18 KG

1. Vstavite zaščito pred udarci (f). Stranska zavihka zaščite pred udarci (f) se natančno prilegata med opori za roke in sedalno površino jahača.
2. Izvlecite celotno dolžino varnostnega pasu vozila.
3. Namestite medenični pas čez temu namenjeno rdeče vodilo pasu na zaščiti pred udarci (g).
4. Avtomobilski varnostni pas zataknite v zaponko za pas. Zaskočiti se mora s slišnim KLIKOM.
5. Zategnite medenični pas tako, da povlečete ramenski pas nazaj.
6. Namestite ramenski pas vzporedno z medeničnim pasom nazaj v vodilo pasu (g) in čvrsto povlecite ramenski pas. Prepričajte se, da oba dela pasu prekrivata celotno širino zaščite pred udarci (f) v vodilu pasu (g).
7. Napeljite ramenski pas tesno skozi vodilo pasu na zaščiti pred udarci (g), dokler se ne vpne v vodilo pasu.
8. Namestite ramenski pas med naslonjalo za glavo (c) in hrbtno naslonja-lo (b). Ramenskega pasu ni treba voditi skozi vodilo ramenskega pasu (i).

SPREMEMBA MED SKUPINO 1 IN SKUPINO 2/3

Odstranite zaščito pred udarci (f) takoj, ko otrok tehta 18 kg.

Upoštevajte, da prehod iz skupine 1 v skupino 2/3 ni dovoljen, će otrok tenta manj kot 15 kg. Zaščito pred udarci shranjujte na varnem mestu.

ZAVAROVANJE OTROKA BREZ ZAŠČITE PRED UDARCI – SKUPINA 2/3 (15–36 KG)

1. Varnostni pas vozila napeljite okoli otroka in jezik jermena vstavite v zaponko za pas. Zaskočiti se mora s slišnim KLIKOM.
2. Nato medenični pas namestite v rdeče obarvani spodnji vodili pasu (h) na otroškem sedežu.
3. Potegnite ramenski pas, da zategnete medenični pas.
4. Na tisti strani otroškega sedeža, kjer je zaponka za pas, morate ramenski pas in medenični pas skupaj vtakniti v spodnje vodilo medeničnega pasu (h).
5. Ramenski pas potiskajte skozi vodilo ramenskega pasu (i), dokler vodilo ni v pasu.
6. Zagotovite, da ramenski pas poteka po ključnici otroka in se ne dotika vratu otroka. Po potrebi prilagodite višino naslonjala za glavo (c), da spremenite položaj pasu.

ODSTRANJEVANJE IN PONOVNA NAMESTITEV PREVLEKE SEDEŽA

Prevleka otroškega sedeža je sestavljena iz 5 delov (prevleka naslonjala za glavo (x2), prevleka hrbtnega naslonjala, prevleka jahača in prevleka zaščite pred udarci). Prevleke so pritrjene na več mestih s pritisnimi gumbi. Ko so vsi gumbi odpeti, lahko posamezne dele prevlek odstranite.

Če želite prevleke potisniti na sedežu nazaj, sledite navodilom za odstranitev v obratnem vrstnem redu.

Prevleko lahko operete samo pri 30 °C s programom za občutljivo perilo, slicer lahko pride do razbarvanja pokrivnega materiala. Operite jo ločeno od drugega perila in je ne sušite v sušilniku ali na neposredni sončni svetlobi!

IZVAJALEČEVA GARANCIJA IN NAVODILA ZA ODSTRANJEVANJE

Družba CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Nemčija) daje na ta izdelek 3-letno garancijo. Garancija velja v državi, kjer je bil ta izdelek prvotno prodan stranki s strani maloprodajalca. Vsebina garancije in vse bistvene informacije, potrebne za uveljavljanje garancije, najdete na naši spletni strani go.cybex-online.com/manufacturer-warranty-car-seats. Če je v opisu artikla prikazana garancija, to ne vpliva na vaše zakonite pravice, ki jih imate proti nam zaradi okvar.

Upoštevajte nacionalne predpise za odstranjevanje odpadkov v svoji državi.

cybex PALLAS B2-FIX + LUX UN-R44-04 UNIVERSAL SEMI-UNIVERSAL 9 - 18 kg E₁ 04301395 CYBEX GmbH RiedingmbH 18, 2014-3 Bayouth Germany
