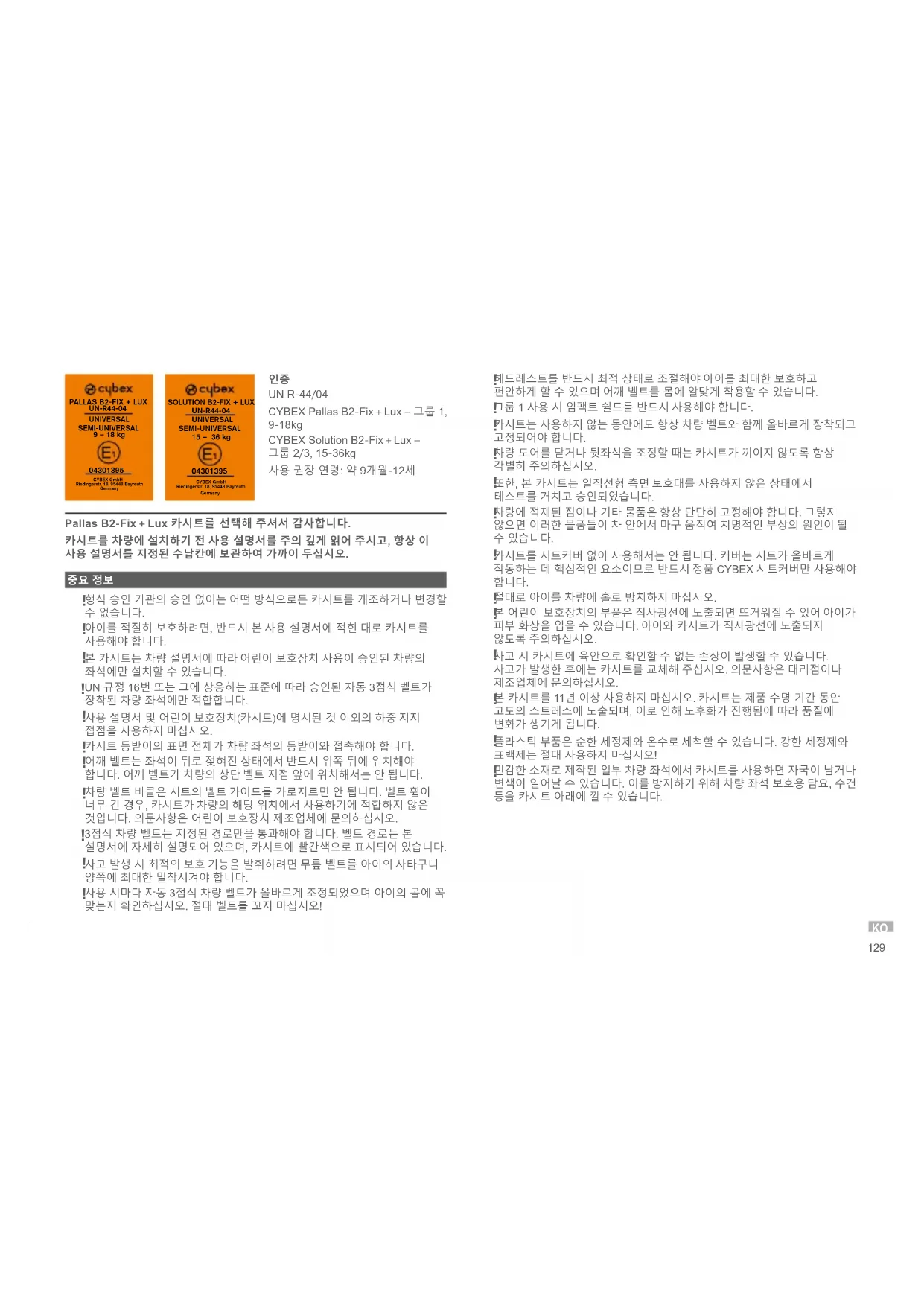

사용 설명서 Pallas B2Fix + Lux CYBEX
Pallas B2-Fix+Lux 카시트를 선택해 주셔서 감사합니다.
카시트를 차량에 설치하기 전 사용 설명서를 주의 깊게 읽어 주시고, 항상 이 사용 설명서를 지정된 수납칸에 보관하여 가까이 두십시오.
중요 정보
!형식 승인 기관의 승인 없이는 어떤 방식으로든 카시트를 개조하거나 변경할 수 없습니다.
!아이를 적절히 보호하려면, 반드시 본 사용 설명서에 적힌 대로 카시트를 사용해야 합니다.
!본 카시트는 차량 설명서에 따라 어린이 보호장치 사용이 승인된 차량의 좌석에만 설치할 수 있습니다.
!UN 규정 16번 또는 그에 상응하는 표준에 따라 승인된 자동 3점식 벨트가 장착된 차량 좌석에만 적합합니다.
!사용 설명서 및 어린이 보호장치(카시트)에 명시된 것 이외의 하중 지지 접점을 사용하지 마십시오.
카시트 등받이의 표면 전체가 차량 좌석의 등받이와 접촉해야 합니다.
!어깨 벨트는 좌석이 뒤로 젖혀진 상태에서 반드시 위쪽 뒤에 위치해야 합니다. 어깨 벨트가 차량의 상단 벨트 지점 앞에 위치해서는 안됩니다.
차량 벨트 버클은 시트의 벨트 가이드를 가로지르면 안 됩니다. 벨트 힐이 너무 긴 경우, 카시트가 차량의 해당 위치에서 사용하기에 적합하지 않은 것입니다. 의문사항은 어린이 보호장치 제조업체에 문의하십시오.
!3점식 차량 벨트는 지정된 경로만을 통과해야 합니다. 벨트 경로는 본 설명서에 자세히 설명되어 있으며, 카시트에 빨간색으로 표시되어 있습니다.
!사고 발생 시 최적의 보호 기능을 발휘하려면 무릎 벨트를 아이의 사타구니 양쪽에 최대한 밀착시켜야 합니다.
!사용 시마다 자동 3점식 차량 벨트가 올바르게 조정되었으며 아이의 몸에 꼭 맛는지 확인하십시오. 절대 벨트를 꼬지 마십시오!
테드레스트를 반드시 최적 상태로 조절해야 아이를 최대한 보호하고 편안하게 할 수 있으며 어깨 벨트를 몸에 알맞게 착용할 수 있습니다.
그룹 1 사용 시 임팩트 웬드를 반드시 사용해야 합니다.
카시트는 사용하지 않는 동안에도 항상 차량 벨트와 함께 올바르게 장착되고 고정되어야 합니다.
차량 도어를 닫거나 뒷좌석을 조정할 때는 카시트가 끼이지 않도록 항상 각별히 주의하십시오.
또한,본 카시트는 일직선형 측면 보호대를 사용하지 않은 상태에서
테스트를 거치고 승인되었습니다.
차량에 적재된 짐이나 기타 물품은 항상 단단히 고정해야 합니다. 그렇지 않으면 이러한 물품들이 차 안에서 마구 움직여 치명적인 부상의 원인이 될 수 있습니다.
카시트를 시트커버 없이 사용해서는 안 됩니다. 커버는 시트가 올바르게 작동하는 데 핵심적인 요소이므로 반드시 정품 CYBEX 시트커버만 사용해야 합니다.
절대로 아이를 차량에 홀로 방치하지 마십시오.
본 어린이 보호장치의 부품은 직사광선에 노출되면 뜨거워질 수 있어 아이가 피부 화상을 입을 수 있습니다. 아이와 카시트가 직사광선에 노출되지 않도록 주의하십시오.
사고 시 카시트에 육만으로 확인할 수 없는 손상이 발생할 수 있습니다.
사고가 발생한 후에는 카시트를 교체해 주십시오. 의문사항은 대리점이나 제조업체에 문의하십시오.
본 카시트를 11년 이상 사용하지 마십시오. 카시트는 제품 수명 기간 동안 고도의 스트레스에 노출되며, 이로 인해 노후화가 진행됨에 따라 품질에 변화가 생기게 됩니다.
플라스틱 부품은 순한 세정제와 온수로 세척할 수 있습니다. 강한 세정제와 표백제는 절대 사용하지 마십시오!
민감한 소재로 제작된 일부 차량 좌석에서 카시트를 사용하면 자국이 남거나 변색이 일어날 수 있습니다. 이를 방지하기 위해 차량 좌석 보호용 담요, 수건 등을 카시트 아래에 갈 수 있습니다.
제품 부품
| (a) 사용 설명서 수납칸(b) 등받이(c) 조절형 헤드레스트(d) 헤드레스트 높이 조절기(e) 부스터(f) 임팩트 월드(g) 벨트 가이드 그룹 1(h) 무릎 벨트 가이드 그룹 2/3 | (i) 어깨 벨트 가이드(j) 일직선형 측면 보호대(L.S.P)(k) ISOFIX-Connect 락킹 암(l) ISOFIX-Connect 조절 핸들(m) ISOFIX-Connect 해제 버튼(n) ISOFIX-Connect 안전 인디케이터(o) ISOFIX 고정 지점 |
최초 조립
부스터 축에 가이드 러그를 걸어 등받이(b)를 부스터(e)에 연결합니다. 그러면 등받이(b)가 앞으로 접입니다. 임팩트 월드(f)를 부스터(e)에 장착합니다. L.S.P.(j)를 좌석 측면에 표시된 부위에 끼워 넣습니다. 카시트 월의 슬롯에 “딸 Glasgow” 소리가 날 떼까지 누릅니다.
차량에서의 올바른 위치
| 접어 넣을 수 있는 ISOFIX-Connect 랽킹 암(k)이 포함된 본 카시트는 자동 3 점식 벨트를 갖추고 "범용"(universal) 사용 승인이 차량 설명서에 명시된 모든 차량 좌석에서 사용할 수 있습니다. |
| ISOFIX-Connect 랽킹 암(k)을 통해 차량에 연결된 어린이 보호장치에는 "준 범용"(semi-universal) 인증이 부여됩니다. 이러한 이유로 ISOFIX-Connect는 득정 차량에서만 사용할 수 있습니다. 동봉된 차종 목록을 검토하여 고객님의 차량에서 사용 가능한지 확인해 주십시오. 최신 버전은 www.cybex-online.com에서 확인하실 수 있습니다. |
| 예외적인 경우에는 카시트를 조수석에서도 사용할 수 있습니다. 항상 차량 제조업체의 권장 사항을 준수하십시오. |
차량에 카시트 설치하기
| 1. 다음을 항상 확인하십시오.차량의 등받이가 똑바로 세워져 있는지 확인합니다.조수석에 카시트를 설치할 때는 차량 좌석이 벨트 경로에 영향을 주지 않도록 최대한 뒤로 조절합니다. |
| 2. 부스터(e) 아래의 ISOFIX-Connect 조절 핸들(l)을 사용하여 두 ISOFIX-Connect 락킹 암(k)을 최대한 밖으로 당입니다. |
| 3. 이제 ISOFIX-Connect 락킹 암(k)을 180°로 비틀어 ISOFIX 고정 지점(o) 방향을 향하도록 합니다. |
| 4. 차량의 적절한 좌석에 카시트를 놓습니다. |
- 두 락킹 암(k)을 "딸짝" 소리와 함께 제자리에 고정될 때까지 ISOFIX 고정지점(o)에 밀어 넣습니다.
6.ISOFIX-Connect 조절 핸들(I)을 사용하여 카시트를 차량 좌석 쪽으로 입니다.
7.카시트의 등받이(b) 표면 전체가 차량의 등받이와 접촉하도록 합니다.
차량 헤드레스트가 방해되는 경우 최대한 위로 당기거나 완전히 제거하십시오(후방 좌석 제외).
8.ISOFIX 고정 지점(o)에서 시트를 당겨보아 확실히 고정되었는지 확인합니다
녹색 안전 인디케이터(n)가 카시트 양 옆에 명확하게 표시되는지 확인합니다.
9.ISOFIX-Connect 없이 시트를 사용하는 경우 이를 시트 하단에 보관할 수 있습니다.
ISOFIX-Connect를 사용하여 차량에 연결하면 아이의 안전이 더욱 강다됩니다. 항상 차량의 3점식 벨트 및 그룹 1 임팩트 월드로 아이를 카시트에 고정해야 합니다.
"감직선형 측면 보호대"(L.S.P.)가 차량의 도어와 간섭을 일으키거나 좌석의 공간에 영향을 미치는 경우, 부품의 상단과 하단을 꽐쥐고 카시트 웬의 슬롯에서 당겨 분리할 수 있습니다. L.S.P.를 시트에 다시 장착하려면 시트 측면에 표시된 부위에 끼으고 떨 Glasgow 소리가 날 때까지 밀면서 둘습니다
차량에서 카시트 제거하기
설치 단계를 역순으로 수행하십시오
- 해제 버튼(m)을 누른 상태로 양쪽의 ISOFIX-Connect 락킹 암(k)을 동시에 뒤로 당겨 잠금을 해제합니다.
2.ISOFIX 고정 지점(o)에서 시트를 당겨 빼냅니다.
3.설치 역순으로 카시트를 제거하고 ISOFIX-Connect를 보관합니다.
헤드레스트 조절
| 헤드레스트(c)는 헤드레스트(c) 후면의 헤드레스트 높이 조절기(d)를 사용하여 조절할 수 있습니다. 헤드레스트를 조절하여 최대 2cm( 손가락 약 2개 너비)의 공간이 아이의 어깨와 헤드레스트(c) 사이에 있도록 하십시오. |
| 카지트가 차량에 설치된 상태에서도 헤드레스트의 높이를 조절할 수 있습니다. |
각도 조절형 헤드레스트
각도 조절형 헤드레스트(c)는 아이의 머리가 수면 중 위험하게 앞으로
기울어지는 것을 방지합니다. 2가지 위치 중 하나로 설정할 수 있습니다. 원하는
위치에 도달할 때까지 각도 조절형 헤드레스트(c)를 앞으로 망니다.
야에의 머리는 향상 각도 조절형 헤드레스트에 닿아 있어야 합니다.
울바른 설치 모드
| 설치 모드 | 임팩트 導드 | 그룹 1: 9-18kg | 그룹 2/3: 15-36kg |
| 있음 | 임팩트 導드 없음 | |
| 설치 | | |  | | |  | |
임팩트 쉽드가 있는 상태의 올바른 착석 방법-그룹 1(9-18kg)
- 임팩트 술드(f)를 삽입합니다. 임팩트 술드(f)의 측면 플랩을 팔걸이와 부스터의 좌석 표면 사이에 정확히 장착합니다.
2.차량 안전벨트를 끝까지 당입니다.
3.임팩트 실드(g)에 표시된 빨간색 벨트 경로 위에 무릎 벨트를 놓습니다.
- 차량 안전벨트를 벨트 버클로 잠guide니다. "딸짝" 소리와 함께 제자리에 고정되어야 합니다.
5.어깨 벨트를 뒤로 당겨 무릎 벨트를 조입니다.
- 어깨 벨트를 무릎 벨트와 평행하게 벨트 경로(g)에 도로 넣은 후 어깨 벨트를 팽팽하게 다 gov니다. 벨트의 양쪽 부분이 벨트 경로(g)에서 임팩트 훨드(f)의 너비에 해당하는 부분을 전부 덮는지 확인하십시오.
- 어깨 벨트가 벨트 가이드 내부에 고정될 때까지 임팩트 쉬드(g)의 벨트 경로를 통해 팽팽하게 당겨줍니다.
- 헤드레스트(c)와 등받이(b) 사이에 어깨 벨트를 놓습니다. 어깨 벨트는 어깨
벨트 가이드(i)를 통해 뼐낼 필요가 없습니다.
그룹 1에서 그룹 2/3로 변경하기
아이의 체중이 18kg에 도달하면 즉시 임팩트 월드(f)를 제거하십시오.
아이의 체중이 15kg 미만이면 그룹 1에서 그룹 2/3로 변경해서는 안 됩니다. 임팩트 숲드를 안전한 장소에 보관하십시오.
임팩트 월드가 없는 상태의 올바른 착석 방법 -그룹 2/3(15-36kg)
- 차량 안전벨트를 아이의 몸 주위에 배치한 후 벨트 텝을 벨트 버클에 삽입합니다. "딸짝" 소리와 함께 제자리에 고정되어야 합니다.
2.무릎 벨트를 카시트의 빨간색 무릎 벨트 가이드(h)에 배치합니다.
3.어깨 벨트를 당겨 무릎 벨트를 조입니다.
- 벨트 버클 옆의 카시트 측면에서 어깨 벨트와 무릎 벨트를 무릎 벨트 가이드 (h)에 반드시 함께 삽입해야 합니다.
5.어깨 벨트를 끌어당겨 어깨 벨트 가이드(i)를 통과하게 하여 벨트가 벨트 가이드 안쪽에 위치하도록 합니다.
- 어깨 벨트가 아이의 쇄골 부분을 가로지르고 아이의 목에 당지 않도록 하십시오. 필요한 경우 벨트의 위치를 변경하기 위해 헤드레스트(c)의 높이를 조절하십시오.
시트커버 제거 및 재부착
카시트의 커버는 다섯 부분으로 구성되어 있습니다(헤드레스트(2개), 등받이, 부스터, 임팩트 젤드). 이러한 커버는 프레스 스터드를 통해 여러 위치에 고정됩니다. 스터드를 모두 해제하면 커버의 단일 부분을 제거할 수 있습니다. 커버를 시트에 다시 부착하려면 제거 지침을 역순으로 따라 하십시오.
커버는 30℃에서 섬세 코스로만 세탁해야 하며, 그렇지 않으면 커버 전이 변액할 수 있습니다. 커버는 다른 세탁물과 분리하여 세탁하고 건조기 또는 직사광선 아래에서 건조하지 마십시오!
제조업체 보증 및 폐기 규정
CYBEX GmbH(Riedingerstr. 18, 95448 Bayreuth, Germany)는 본 제품을 3년간 보증합니다. 해당 보증은 본 제품이 소매업체를 통해 고객에게 최초 판매된 국가에서 유효합니다. 보증 내용 및 해당 보증을 주장하는 데 필요한 모든 필수 정보는 당사 홈페이지
go.cybex-online.com/manufacturer-warranty-car-seats에서 확인할 수 있습니다. 품목 설명에 보증이 표시된 경우, 결함과 관련한 고객님의 당사에 대한 법적 권한은 영향을 받지 않습니다.
해당 국가의 폐기물 처리 규정을 준수하십시오.
