ART35 - Taille-haies BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-bordure électrique
Marque	Bosch
Modèle	ART 35
Puissance nominale	600 W
Vitesse à vide	8000 tr/min
Diamètre de coupe	35 cm
Diamètre du fil	1,6 mm
Capacité de la bobine de fil	8 m
Poids (selon EPTA)	4,6 kg
Classe de protection	II (double isolation)
Tension	230 V AC, 50 Hz
Niveau de pression acoustique	87 dB(A)
Niveau d'intensité acoustique	94 dB(A)
Vibrations (a_h)	5,5 m/s²
Avance du fil	Automatique
Poignée réglable	Oui
Sangle de transport	Incluse
Capot de protection	Oui
Alimentation	Secteur (filaire)
Dispositif de coupe-fil intégré	Oui
Température de fonctionnement	0 à 40 °C
Utilisation prévue	Tonte du gazon, coupe d'herbes sous buissons, talus, bordures
Accessoires fournis	Bobine de fil, capot de protection, sangle, poignée supplémentaire
Service après-vente	Stations agréées Bosch

FOIRE AUX QUESTIONS - ART35 BOSCH

Comment mettre en marche le coupe-bordure ART 35 ?

Branchez l'appareil sur une prise secteur. Appuyez sur le bouton de mise en marche tout en maintenant la poignée. Relâchez pour arrêter. Assurez-vous que vos pieds et mains sont éloignés de la zone de coupe.

Comment faire avancer le fil de coupe automatiquement ?

L'avance du fil est automatique. Lorsque le fil est trop court, appuyez sur le bouton d'avance situé sur la bobine. Le fil se déroule automatiquement. Si le fil ne sort pas, vérifiez que la bobine n'est pas vide ou que le fil n'est pas torsadé.

Comment remplacer la bobine de fil ?

Débranchez l'appareil. Retirez le capot de la bobine. Sortez la bobine vide et remplacez-la par une neuve. Enroulez le fil dans le sens indiqué, puis replacez le capot. Suivez les figures 10 à 12 de la notice.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection, une protection auditive, des gants et des chaussures solides. Ne travaillez pas sous la pluie. Gardez les enfants et animaux à distance. Débranchez toujours l'appareil avant tout réglage ou nettoyage.

Que faire si le coupe-bordure ne fonctionne pas ?

Vérifiez que la prise secteur est sous tension et que le fusible n'a pas sauté. Contrôlez l'état de la rallonge. Si le problème persiste, contactez le service après-vente Bosch.

Comment entretenir et nettoyer l'appareil ?

Après chaque utilisation, débranchez l'appareil et nettoyez-le avec un chiffon sec. Ne jamais utiliser d'eau courante. Vérifiez les fentes de ventilation. Rangez-le dans un endroit sec et hors de portée des enfants.

Puis utiliser des fils ou accessoires non Bosch ?

Il est recommandé d'utiliser des accessoires d'origine Bosch pour garantir la performance et la sécurité. L'utilisation d'autres accessoires peut affecter le fonctionnement.

Comment ajuster la poignée ?

La poignée supplémentaire est réglable. Dévissez la molette, ajustez la position, puis resserrez. Cela permet d'adapter l'outil à votre taille pour un meilleur confort.

Quel type de rallonge utiliser ?

Utilisez une rallonge avec une section de conducteur d'au moins 1,25 mm² pour une longueur maximale de 30 m (ou 60 m avec dévidoir à dispositif différentiel). La rallonge doit être adaptée à l'extérieur et protégée des projections d'eau.

Que faire si le fil se casse souvent ?

Vérifiez que le fil n'est pas torsadé dans la bobine. Coupez uniquement avec la pointe du fil, évitez les pierres et les murs. Avancez régulièrement le fil pour utiliser tout le diamètre de coupe.

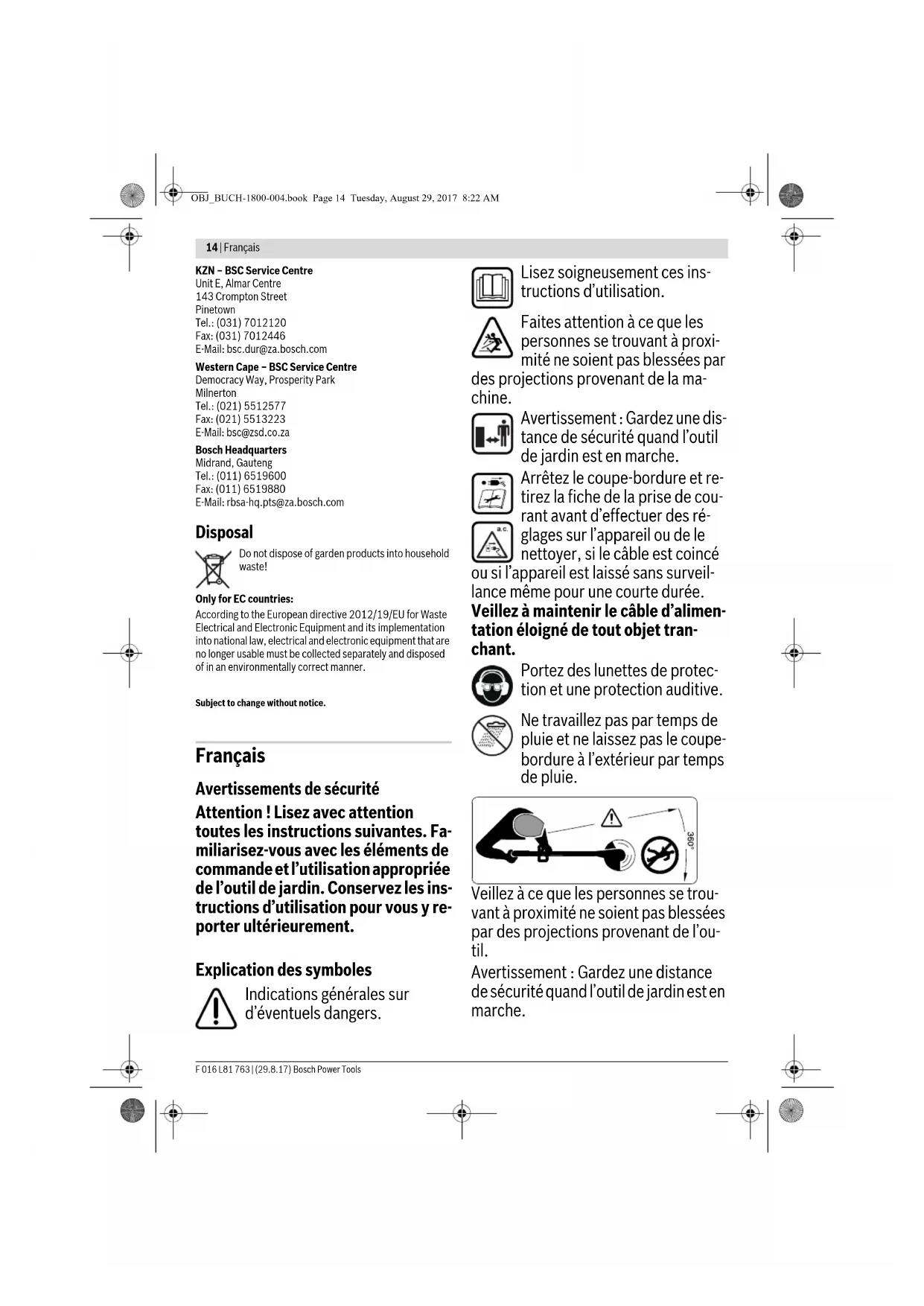

MODE D'EMPLOI ART35 BOSCH

Avertissements de sécurité

Attention! Lisez avec attention toutes les instructions suivantes. Familiarisez-vous avec les éléments de commande et l'utilisation appropriée de l'outil de jardin. Conservez les instructions d'utilisation pour vous y reporter ultérieurement.

Explication des symboles

Indications generales sur d'eventuels dangers.

Lisez soigneusement ces instructions d'utilisation.

Faites attention à ce que les personnes se trouvant à proxi-mité ne soient pas blessées par bijections provenant de la ma

Avertissement: Gardez une distance de sécurité quand l'outil de jardin est en marche.

Arrétez le coupe-bordure et ré-tirez la fiche de la prise de courant avant d'effectuer des ré-glages sur l'appareil ou de le nettoyer, si le cable est coincé

ou si l'appareil est laissé sans survei lance même pour une courte durée.

Veilles à maintainir le cable d'alimentation éloigné de tout objet tranchant.

Portez des lunettes de protection et une protection auditive.

Ne travailliez pas par temps de pluie et ne laissez pas le coupe-bordure à l'extérieur par temps de pluie.

Veillez à ce que les personnes se trouvant à proximé ne soient pas blessées par des projections provenant de l'outil.

Avertissement: Gardez une distance de sécurité quand l'outil de jardin est en marche.

Français | 15

Mode d'emploi

• Ne laïsez jamais un enfant ou une autre personne n'ayant pas pris connaissance des instructions d'utilisation se servir de l'outil de jardin. Il est possible que les réglementations locales fixent une limite d'age minimum de l'utiliseur. Gardez l'outil de jardin non utilisé hors de la portée des enfants.
  Cet outil de jardin doit etreutilise par des personnes disposant des capacités physiques adaptées et de I'expérience et/ou des connaissances nécessaires. Si tel n'était pas le cas ou en cas d'utilisation de cet outil par des enfants, cette utilisation ne sera possible que sous la surveillance d'une personne responsable de la sécurité des utilisateurs ou que ces derniers aient ete instruits quant au maniement de l'outil.Dans le cas contraire, un risque de mauvaise utilisation et de blessures existence. Les enfants doivent etre surveilles pour assurer qu'ils ne jouent pas avec l'outil de jardin.
  N'utilise jamais l'outil de jardin lorsque des personnes, en particulier des enfants ou des animaux domestiques, se trouvent a proximé.
  N'utilisez jamais le coupe-bordure si les capots ou les dispositifs de protection font défaut ou sont endommages ou si ceux-ci ne sont pas correctement positionnés.
  Avant d'utiliser l'outil, contrôle le cable d'alimentation et la rallonge afin de détecter des dommages ou des signes d'usure. Retirez immédia

tement la fiche de la prise de courant au cas ou le cable aurait ete endomagé lors du travail. NE TOUCHEZ PAS LE CABLE AVANT QU'IL NE SOIT DEBRANCHE. N'utilise pas le coupe-bordure si le cable est endomagé ou use.

A la suite d'un choc et avant l'utilisation de l'outil, contrôle les évventuels dommages ou l'usure et, le cas échéant, faites effectuer des réparations.
- Ne pas utiliser l'outil de jardin lorsque vous estes fatigued ou sous I'emprise de drogues, d'alcool ou de medica-ments.
- Portez des pantalons longs, écais, des chaussures solides et des gants. Ne portez pas de vêtements amples, bijoux, pantalons courts, sandales et ne travailliez pas nu-pied. Les utilisateurs portant les cheveux longs doivent les attacher derrière la tête pour éviter qu'ils ne soient happés par des pieces en rotation.
- Portez des lunettes de protection et une protection auditive si vous travailliez avec l'outil de jardin.
Veillez a toujours garder une position stable et un bon équilibre. Ne pas su-restimer vos capacités.
N'utilisez jamais le coupe-bordure lorsque des personnes, en particulier des enfants ou des animaux domestiques, se trouvent a proximite.
L'opérateur ou l'utilisateur de la tondeuse est responsable des accidents et des dommages causés à autrei ou a ses biens.

16 | Français

• Attendez l'arrêt total des pieces en rotation avant de les toucher. Àpres la mise hors tension du coupe-bordure, les éléments de coupe continu à tournier, pouvant provoquer ainsi des blessures.
• Ne travaillez que de jour ou sous un bon éclairage artificiel.
  Ne pas travailler avec le coupe-bordure dans des conditions météorologiques défavorables et plus particulièrement en cas d'approche d'orage.
  Utiliser le coupe-bordure en presence d'herbe humide réduit sa performance.
• Arrêtez le coupe-bordure pour le déplacer entre deux surfaces à tailler.
• Ne mettez le coupe-bordure en marche que si vos pieds et mains sont à une distance suffisante des éléments de coupe en rotation.
  Attention - ne pas toucher le fil en rotation.
  Tenez vos mains et pieds éloignés des éléments de coupe en rotation.
  N'utilise jamais d'éléments de coupe métalliques pour ce coupe-bordure.
  Contrôlez et entretenez régulier-emmentlecoupe-bordure.
  Ne faites réparer le coupe-bordure que par des stations de ServiceAprès-Vente autorisées.
  Assurez-vous toujours que les fentes de ventilation ne sont pas bouchées par des herbes.
  Veillez a vous proteger contre toute blessure pouvant etre provoquee par le couteau integre pour couper le fil. Apre'soarre remplla la bobine de fil/fait

avancer le fil, tournez toujours le coupe-bordure à l'horizontal en position de travail avant de le remettre en marche.

• Arrêtez l'outil de jardin et retirez la fiche de la prise de courant :

• lorsque l'outil de jardin est laissé sans surveillance

• avant de changer la bobine
  -sile cable est emmelté,

• avant de le nettoyer ou lorsque des travaux doivent etre effectués sur le coupe-bordure

• Une fois le travail terminé, retirez la fiche et contrôle l'outil de jardin pour détecter des dommages évventuels.
  Rangez l'outil de jardin dans un endroit sec et sur, et hors de portee des enfants. Ne posez pas d'autres objets sur l'outil de jardin.
  Pour des raisons de sécurité, remplace ces pieces usées ou endomagées.
  Veillez a ce que les pieces de rechange soient des pieces d'origine Bosch.
  Ne jamais mettre l'outil de jardin en marche sans que les accessoires correspondants soient montés.

Sécurité électrique

Attention! Avant d'effectuer des travaux de maintenance ou de nettoyage, arrêtier l'outil de jardin et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le cable électrique est endommaged, coupé ou emmélé.

Français | 17

Pour des raisons de sécurité, l'util de jardin est équipé d'une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l'Union europeenne 220 V ou 240 V). N'utiliser que des rallonges électriques homologuees. Pour des renseignements supplémentaires, contactez votre station de ServiceAprès-Vente autorisée.

Pour plus de sécurité, utilisez un disjoncteur différentiel avec un courant dedefault de 30mA maximum. Avant chaque utilisation de la machine, contrcler ce disjoncteur différentiel. Maintenir les cables d'alimentation et les cables de rallonge eoignes des pieces en rotation et eviter d'endomager les cables afin d'eviter tout contact avec des parties sous tension. Les connexions de cable (fiche et prises de courant) doivent etre seches et ne pas reposer sur le sol.

Contrôlez régulierement les cable d'alimentation et les ballonges afin de détecter des dommages eventuels. Ils ne doivent être utilisés que s'ils sont en bon état.

Si le cable d'alimentation de l'outil est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.

N'utilise que des rallonges electriques homologues.

N'utilise que des rallonges, conduites ou dévidoirs qui correspondent aux normes EN 61242 / IEC 61242 ou IEC 60884-2-7.

Au cas où une rallonge devrait etre utilisée pour travailler avec l'outil, les sec

tions de conducteur suivantes sont nécessaires :

-section de conducteur 1,25 mm² ou 1,5 mm²
- Longueur maximale 30m pour une rallonge ou 60m pour des dévidoirs avec dispositif à courant différentiel résiduel

Remarque: Au cas où une rallonge devrait être utilisée, celle-ci doit-disposer, conformément à la description figurant dans les instructions de sécurité, d'un cable de protection de terre raccordé à la terre de l'installation électrique par l'intérimédiaire de la fiche.

En cas de doute, consultez un électricien de formation ou le Service Avec-Vente Bosch le plus proche.

PRECAUTION: Des rallonges non conformes aux instructions peuvent etre dangere. Les versions de cable de ralfiche et accouplement doivent ranches a I'eau et autorises extérieur.

Remarque concernant les produits non commercialisés en GB :

ATTENTION: Pour votre propre sécurité, il est nécessaire que la fiche montée sur l'outil de jardin soit raccordée à la rallonge. Le dispositif de couplage de la rallonge doit être protégé des projections d'eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-cable.

Symboles

Les symboles suivants sont importants pour pouvoir dire et mistrémpredre le mode d'emploi. Veillez ménoriser ces symboles et leur signification. L'interprétation correcte des symboles vous permettra de mistrés utiliser votre outil de jardin en toute sécurité.

18| Français

Symbole Signification

Portez des gants de protection

Ne pas utiliser de l'eau courante pour nettoyer l'outil de jardin

Direction de déplacement

Direction de réaction

Poids

Mise en marche

Arret

Action autorisé

Interdit

CLICK!

Bruit audible

Accessoires/pièces de rechange

Utilisation conforme

L'appareil est uncon qu pour tondre le gazon et couper les mauvaises herbes sous les buissons ainsi que sur les talus et sur les cordures inaccessibles aux tondeuses.

L'utilisation conforme se rapporte à une température ambiente située entre 0^ et 40^ .

\section*{Caracteristiques techniques}

Coupe-bordure ART 35

N° d'article	3 600 H78 M..
Puisance nominale absorbée	W 600
Vitesse à vide	tr/min 8000
Avance du fil	Enrouleur de fil automatique
Poignée régliable	●
Diamètre du fil	mm 1,6
Diamètre de la coupe	cm 35
Capacité de la bobine de fil	m 8
Ces indications sont valables pour une tension nominale de [U] 230 V.Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Coupe-bordure ART 35

Poids suivant EPTA-Procedure01:2014	kg 4,6
Classe de protection	☐/II
Nombre de série	voir plaque signalétique sur l'outil de jardin
Ces indications sont valables pour une tension nominale de [U] 230 V.Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Niveau sonore et vibrations

Valeurs d'émissions sonores déterminées selon la norme EN 50636-2-91.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 87 dB(A); niveau d'intensité acoustique 94 dB(A). Incertitude K = 1,0 dB.

Porter une protection acoustique!

Valeurs totales des vibrations a_n (somme vectorielle des trois axes directionnels) et incertitude K relevantes conformément a la norme EN 50636-2-91:

a_h = 5,5m / s^2,K = 1,5m / s^2

Montage et mise en service

Ne raccordez pas l'outil de jardin à la prise de courant tant qu'il n'est pas entierement assemblé.
Lorsqu'on arrête le coupe-bordure, le fil continue à tournier encore pendant quelques secondes. Attendez l'arrêt total du moteur ainsi celui du fil avant de rémettre le coupe-bordure en fonctionnement.
Ne pas arreter l'appareil et le remetre en fonctionnement a de tres courts intervenles.
N'appuyez par la main sur le dispositif de déclenchement de l'avance du fil étant donné que celui-ci peut être chaud.
Enlevez toutes les herbes pouvant adhérer à la couverture de la bobine si vous remplacez le fil ou la bobine.
- Nous recommendons d'utiliser des éléments de coupe agrés par Bosch. L'utilisation d'autres éléments de coupe peut affecter la performance.
Le dessort peut etre re-utilisé si I'on monte une nouvelle bobine.

Opération Figure Page

Accessoires fournis	1	186
Assemblage de la tige	2	186
Fixation de la poignée supplémentaire	3	186
Montage du capot de protection	4	187
Montage de la sangle	5	187
Montage de la rallonge	6	187
Mise en marche	7	188

Français | 19

Opération Figure Page

Arrêt 7 188
Instructions d'utilisation	8 188
Avance du fil de coupe	9 189
Remplacement de la bobine de fil	10 189-190
Enrouler le fil sur la bobine	11 190-191
Montage de la bobine de fil dans la couverture de la bobine	12 191
Entretien, nettoyage et stockage	13 - 14 191-192
Sélection des accessoires	15 192

Dépistaged'erreurs

Problème Cause possible Remède

Le coupe-bordure ne fonctionne pas Pas de tension du secteur Vérifier etmettre en fonctionnement
	Prise secteur défectueuse Utiliser une autre prise
	Rallonge endommagée Vérifiez le cable et le replacer, s'il estendommagé
	Le fusible a sauté	Remplacez le fusible
Le coupe-bordure fonctionne par inter-mittence	Rallonge endommagée Vérifiez le cable et le replacer, s'il estendommagéContactez le ServiceAprès-Vente
	Le câblage interne de l'outil de jardin estdéfectueux	Contactez le ServiceAprès-Vente
Outil de jardin surcharge	Herbe trop haute	Taalier le gazon en effectuant plusieurs coupes successives
L'outil de jardin ne coupe pas	Eléments de coupe trop courts/cassés	Remplacer les éléments de coupe
Le fil de coupe n'avance pas automatiquement	Bobine de fil vide	Remplacer la bobine de fil
	Fil torsadé dans la bobine Contrôler la bobine, le cas échéant en-rouler fil de coupe à nouveau
Le fil se rétracte dans la bobine Le fil n'avance pas lors qu'on appuie surle dispositif d'avance	Enrouler la bobine à nouveau(voir figure 11)
Le fil de coupe continue à se casser	Fil torsadé dans la bobine	Contrôler la bobine, le cas échéant en-rouler fil de coupe à nouveau
	Maniement incorrect du coupe-bordure	Ne couper qu'avac la pointe du fil decoupe, éviter de toucher des pierres, desmurs et d'autres objets durs. Avancer lefil de coupe régulièrement pour profiterde tout le diamètre de coupe.

20|Espanol

ServiceAprès-Vente et Assistance

Pour toute commande de renseignement ou commande de pieces de rechange, précisez-nous impérativement le nombre d'article à dix chiffres de l'outil de jardin indiqué sur la plaque signalétique.

France

Passez votre commande de pieces détaches directement en ligne sur notre site www.bosch-pt.fr.

Vousetesunutilisateur,contactez：

Le Service Clientèle Bosch Outillage Electroportatif

Tel.:[phone]

(coût d'une communication locale)

Fax:[phone]

E-Mail: [e-mail]

Vousetesunrevendeur,contactez:

ServiceAprès-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Belgique, Luxembourg

Tel.:[phone]

Fax:[phone]

E-Mail: [e-mail]

Suisse

Passez votre commande de pieces détaghees directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Élimination des déchets

Ne jetez pas les outils de jardin avec les ordures menagères!

Seulement pour les pays de I'Union Européenne:

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les équipements électriques et électroniques dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Espanol

9 JiiS uai g uic juiu

Jb Jg 100000000000000000000000000000000000000

.00

gj山L jDgU gGgJ

bog bao 1jI yI bbl Jg

u u o 1g jlo slo

w g j|j|g j|

JSSaas

oJlJbJjLg

.

jUu Uo d g Joo

.uiS JuaaJ uog

山

aS g

oJlawjIjlduqglw

.

j1j≤oo

jjj jll j dS sI dJy

1j j j 1s j goo

山gaojL jJ 1

1 1

.

4 9 u

:dsjg jjjl dalw g

• 日 g 1

J 1

-0jg g

-山LJ

• jL pLsi

Uj UaSgJ

jlldu
