РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ART35 BOSCH

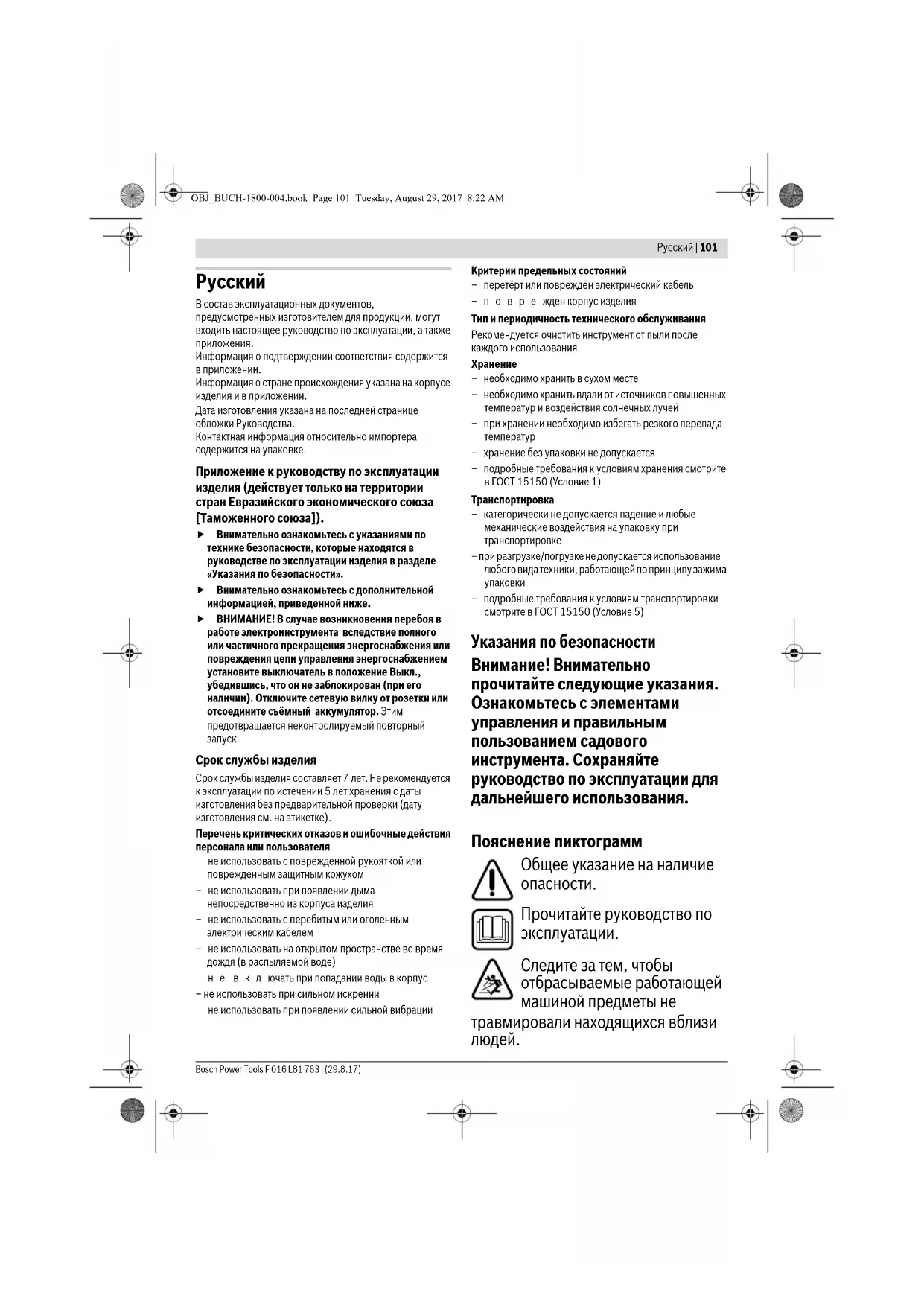

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице обложки Руководства. Контактная информация относительно импортера содержится на упаковке. Приложение к руководству по эксплуатации изделия (действует только на территории стран Евразийского экономического союза [Таможенного союза]). Внимательно ознакомьтесь с указаниями по технике безопасности, которые находятся в руководстве по эксплуатации изделия в разделе «Указания по безопасности». Внимательно ознакомьтесь с дополнительной информацией, приведенной ниже. ВНИМАНИЕ! В случае возникновения перебоя в работе электроинструмента вследствие полного или частичного прекращения энергоснабжения или повреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируемый повторный

Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или поврежденным защитным кожухом – не использовать при появлении дыма непосредственно из корпуса изделия – не использовать с перебитым или оголенным электрическим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) –не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждё н электрический кабель –поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

–необходимо хранить в сухом месте –необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей –при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается –подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка –категорически не допускается падение и любые механические воздействия на упаковку при транспортировке – при разгрузке/погрузке не допускается использование

юбого вида техники, работающей по принципу зажима

–подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по безопасности Внимание! Внимательно прочитайте следующие указания. Ознакомьтесь с элементами управления и правильным пользованием садового инструмента. Сохраняйте руководство по эксплуатации для дальнейшего использования. Пояснение пиктограмм Общее указание на наличие

Прочитайте руководство по эксплуатации. Следите за тем, чтобы отбрасываемые работающей машиной предметы не травмировали находящихся вблизи

OBJ_BUCH-1800-004.book Page 101 Tuesday, August 29, 2017 8:22 AM102 | Русский F 016 L81 763 | (29.8.17) Bosch Power Tools Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает. Выключайте триммер и вытаскивайте штепсельную вилку из розетки перед изменением настроек на триммере или его очисткой, если запутался шнур питания или если Вам нужно оставить триммер без присмотра даже на короткое время. Не допускайте попадания шнура под леску. Обязательно надевайте средства защиты органов слуха и защитные очки. Не работайте в дождь и не оставляйте триммер в дождь

Следите за тем, чтобы чужеродные предметы, отлетающие от триммера, не травмировали находящихся поблизости людей. Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает. Эксплуатация Никогда не позволяйте пользоваться садовым инструментом детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора. Если Вы не пользуйтесь садовым инструментом, храните его в недосягаемом для детей месте. Этот садовый инструмент не предназначен для использования лицами (включая детей) с ограниченными психическими или сенсорными способностями, с нарушениями психического здоровья, а также с недостаточным опытом/знаниями, исключая случаи, когда эксплуатация осуществляется такими лицами под наблюдением ответственного за их безопасность либо после получения от ответственного за безопасность соответствующих разъяснений относительно эксплуатации данного садового инструмента. Необходимо проследить, чтобы дети не играли с садовым инструментом. Никогда не пользуйтесь садовым инструментом, если поблизости находятся другие люди, в особенности дети, или домашние

Никогда не работайте с триммером, если отсутствуют или повреждены крышки или защитные приспособления или если они неправильно установлены. Перед началом работы проверяйте шнур или удлинитель на предмет повреждений и наличие признаков старения. При повреждении шнура питания во время работы немедленно вытащите OBJ_BUCH-1800-004.book Page 102 Tuesday, August 29, 2017 8:22 AMРусский | 103 Bosch Power Tools F 016 L81 763 | (29.8.17) штепсельную вилку из розетки. НЕ ПРИКАСАЙТЕСЬ К ШНУРУ, ПОКА ШТЕПСЕЛЬНАЯ ВИЛКА ЕЩЕ ВСТАВЛЕНА В РОЗЕТКУ. Не работайте с триммером, если шнур поврежден или износился. Перед началом работы и после удара проверьте садовый инструмент на предмет износа и повреждений и при необходимости отдайте его в ремонт. Не пользуйтесь садовым инструментом, если Вы устали или больны, или находитесь под действием спиртных напитков, наркотических средств или медикаментов. Надевайте длинные, прочные штаны, прочную обувь и рукавицы. Не надевайте свободную одежду, украшения, короткие штаны, сандалии и не работайте без обуви. Чтобы волосы не запутались в движущихся деталях, подвязывайте их выше уровня

При обслуживании садового инструмента надевайте защитные очки и наушники. Всегда сохраняйте устойчивое положение и равновесие. Не перенапрягайтесь. Никогда не пользуйтесь триммером, если поблизости находятся другие люди, в особенности дети, или домашние

Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу. Прежде чем прикоснуться к вращающейся леске, подождите, пока она полностью не остановится. Леска продолжает вращаться некоторое время после выключения триммера и может причинить телесные повреждения. Работайте только при дневном освещении или хорошем искусственном освещении. Не работайте с триммером при плохих погодных условиях, в частности, когда собирается гроза. Использование триммера на влажной траве снижает эффективность работы. Перед транспортировкой триммера от места/к месту работы выключайте его. Включайте триммер только тогда, когда руки и ноги будут находиться на достаточном расстоянии от вращающейся лески. Осторожно! Не прикасайтесь к вращающейся леске. Не подставляйте руки и ноги под вращающуюся леску. Никогда не используйте металлические режущие элементы для этого триммера. Регулярно проверяйте триммер и выполняйте работы по его техобслуживанию. Отдавайте триммер в ремонт только в авторизированные сервисные мастерские. OBJ_BUCH-1800-004.book Page 103 Tuesday, August 29, 2017 8:22 AM104 | Русский F 016 L81 763 | (29.8.17) Bosch Power Tools Постоянно следите за чистотой вентиляционных шлицев. Берегитесь травм от вставленного ножа, который режет леску по длине. После заправки/подтягивания лески обязательно переверните триммер в горизонтальное рабочее положение, прежде чем включать

Выключайте садовый инструмент и вытаскивайте штепсельную вилку из розетки: – всегда перед тем, как оставить садовый инструмент без

– перед тем, как менять катушку – если запутался шнур, – перед очисткой или работами на

После окончания работы вытаскивайте штепсельную вилку из розетки и проверяйте садовый инструмент на предмет повреждений. Храните садовый инструмент в надежном, сухом и недоступном для детей месте. Не ставьте другие предметы на садовый инструмент. Для сохранения безопасности меняйте изношенные или поврежденные части. Для замены используйте оригинальные запасные части фирмы Bosch. Никогда не включайте садовый инструмент без монтированных соответствующих деталей. Электробезопасность Внимание! Перед проведением работ по техническому обслуживанию или очистке, выключайте садовый инструмент и вытягивайте штепсельную вилку из розетки. Эти операции необходимо проделывать также и в том случае, если сетевой кабель поврежден, перерезан или

Из соображений безопасности Ваш садовый инструмент имеет защитную изоляцию и не нуждается в заземлении. Рабочее напряжение составляет 230 В ~, 50 Гц (для стран, не входящих в ЕС, также 220 В или 240 В). Используйте только разрешенный удлинительный кабель. Информацию можно получить в авторизированной сервисной мастерской. В целях повышения уровня безопасности используйте устройство защитного отключения с током срабатывания не более 30 мА. Перед каждым использованием рекомендуется проверять исправность устройства защитного отключения. Держите шнур питания и удлинитель на расстоянии от вращающихся деталей и не допускайте повреждения шнура питания во избежание контакта с токопроводящими деталями. Кабельные соединения (штепсели и розетки) должны быть сухими и не должны лежать на земле. OBJ_BUCH-1800-004.book Page 104 Tuesday, August 29, 2017 8:22 AMРусский | 105 Bosch Power Tools F 016 L81 763 | (29.8.17) Шнур и удлинитель необходимо регулярно проверять на наличие признаков повреждения, их разрешается использовать только в безупречном состоянии. При наличии повреждений шнура инструмента ремонт должен производиться только в уполномоченной сервисной мастерской для электроинструментов Bosch. Используйте только разрешенные удлинительные кабели. Используйте только удлинители, удлинительные провода или кабельные барабаны, соответствующие нормам EN 61242 / IEC 61242 или IEC 60884-2-7. Применяемые при эксплуатации инструмента удлинительные кабели должны иметь следующие значения поперечных сечений проводов: – поперечное сечение проводов 1,25 мм

–Максимальная длина составляет 30 м для удлинительного кабеля или 60 м для кабельных барабанов с устройством защитного

Указание: Кабель-удлинитель должен, по предписаниям техники безопасности, иметь защитный проводник, который соединен через вилку сети с защитным проводником Вашей электрической сети. В сомнительных случаях обратитесь к профессиональному электрику или в ближайшую сервисную мастерскую фирмы Bosch. ОСТОРОЖНО: От кабелей- удлинителей, не

предписаниям, может исходить опасность. Кабель-удлинитель, вилка и муфта должны быть выполнены в водонепроницаемом исполнении и допущены для использования под открытым

Указание для продуктов за пределами Великобритании: ВНИМАНИЕ: В интересах Вашей безопасности необходимо соединить штекер садового инструмента с кабелем-удлинителем. Соединительная муфта кабеля- удлинителя должна быть защищена от водяных брызг, сделана из резины или покрыта резиной. Кабель- удлинитель должен использоваться с приспособлением для разгрузки провода от натяжения.

Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с садовым инструментом. Символ Значение Надевайте защитные рукавицы Не используйте для очистки садового инструмента проточную воду Направление движения Направление реакции

OBJ_BUCH-1800-004.book Page 105 Tuesday, August 29, 2017 8:22 AM106 | Русский F 016 L81 763 | (29.8.17) Bosch Power Tools Применение по назначению Настоящий инструмент предназначен для стрижки травы и сорняка под кустами, а также на склонах и для обработки кромок, к которым не добраться газонокосилкой. Использование по назначению распространяется на температуру окружающей среды от 0 °C до 40 °C. Технические данные Данные по шуму и вибрации Значения звуковой эмиссии определены в соответствии с EN 50636-2-91. А-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления 87 дБ(A); уровень звуковой мощности 94 дБ(A). Погрешность K =1,0 дБ. Одевайте наушники! Суммарная вибрация a

(векторная сумма трех направ- лений) и погрешность K определены в соответствии с EN 50636-2-91:

Монтаж и эксплуатация Не включайте садовый инструмент в розетку, пока он не будет полностью монтирован. После выключения триммера леска еще продолжает вращаться несколько секунд. Прежде чем повторно включить триммер, подождите, пока двигатель/леска полностью не остановятся. Нельзя выключать и включать инструмент без промежуточного перерыва. Не нажимайте на пусковую кнопку рукой, поскольку она может очень нагреваться. При замене лески или катушки удаляйте скопления травы с крышки катушки. Рекомендуется использовать разрешенные режущие элементы Bosch. При использовании других режущих элементов результат резания может отличаться. При монтаже новой катушки пружину можно использовать повторно.

Разрешенное действие Запрещенное действие Слышимый звук Принадлежности/запчасти Триммер ART 35

3 600 H78 M.. Номинальная потребляемая

Вт 600 Число оборотов холостого

Подача режущей лески автоматическая при прижатии головке к земле Переставляемая рукоятка

Диаметр режущей лески мм 1,6 Ширина захвата см 35 Емкость катушки м 8 Вес согласно EPTA- Procedure 01:2014 кг 4,6 Класс защиты /II Серийный номер см. заводскую табличку садового инструмента Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры. Символ Значение CLICK! Действие Рисунок Страница Комплект поставки

Крепление дополнительной

Монтаж защитной крышки

Крепление плечевого ремня

Монтаж кабеля-удлинителя

Подача режущей лески

Замена катушки 10 189–190 Наматывание режущей лески на

11 190–191 Установка катушки в крышку

Техобслуживание, очистка и

13 – 14 191–192 Выбор принадлежностей

OBJ_BUCH-1800-004.book Page 106 Tuesday, August 29, 2017 8:22 AMРусский | 107 Bosch Power Tools F 016 L81 763 | (29.8.17) Поиск неисправностей Сервис и консультирование на предмет использования продукции www.bosch-garden.com При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товарный номер, указанный на заводской табличке садового инструмента. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: +7 800 100 8007 E-Mail: info.powertools@ru.bosch.com www.bosch-pt.ru Проблема Возможная причина Устранение Триммер не работает Отсутствует питание Проверьте и включите Неисправна розетка Воспользуйтесь другой штепсельной

Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените его в случае повреждения Сработал предохранитель Замените предохранитель Триммер работает с перебоями Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените его в случае повреждения Обратитесь в сервисную мастерскую Повреждена внутренняя проводка садового инструмента Обратитесь в сервисную мастерскую Перегрузка садового инструмента Высокая трава Стригите ступенчато Садовый инструмент не режет Леска слишком короткая/оборвалась Замените режущий элемент Леска не подаетсяКатушка пустаяЗамените катушку Леска запуталась в катушке Проверьте катушку и при необходимости заново намотайте

Леска втягивается обратно в катушку При прижиме головки триммера к земле леска не подается Заново намотайте леску на катушку (см.рис.11) Леска продолжает рватьсяЛеска запуталась в катушке Проверьте катушку и при необходимости заново намотайте

Неправильное обращение с

Срезайте траву только кончиком лески; избегайте контакта с камнями, стенами и другими твердыми предметами. Регулярно подтягивайте леску, чтобы использовать весь диаметр резания. OBJ_BUCH-1800-004.book Page 107 Tuesday, August 29, 2017 8:22 AM108 | Українська F 016 L81 763 | (29.8.17) Bosch Power Tools

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск Тел.: +375 (17) 254 78 71 Тел.: +375 (17) 254 79 16 Факс: +375 (17) 254 78 75 E-Mail: pt-service.by@bosch.com Официальный сайт: www.bosch-pt.by

Центр консультирования и приема претензий ТОО «Роберт Бош» (Robert Bosch)

Республика Казахстан

ул. Муратбаева, д. 180 БЦ «Гермес», 7й этаж Тел.: +7 (727) 331 31 00 Факс: +7 (727) 233 07 87 E-Mail: ptka@bosch.com Полную и актуальную информацию о расположении сервисных центров и приемных пунктов Вы можете получить на официальном сайте: www.bosch-professional.kz

Не выбрасывайте садовые инструменты в бытовой мусор! Только для стран-членов ЕС: В соответствии с европейской директивой 2012/19/EU об отработанных электрических и электронных приборах и ее претворением в национальное законодательство отслужившие электрические и электронные приборы и инструменты нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Возможны изменения.
