INSTRUKCJA OBSŁUGI ART35 BOSCH

İşlemin amacı Şekil Sayfa Hata göstergesi Olası neden Giderilme yolu Misinalı çim biçme makinesi çalışmıyor Şebeke gerilimi yok Kontrol edin ve açın Şebeke prizi arızalı Başka bir priz kullanın Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin Sigorta atmış durumda Sigortayı değiştirin Misinalı çim biçme makinesi kesintili olarak çalışıyor Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin Müşteri servisine başvurun Bahçe aletinin içindeki kablo sisteminde hata var Müşteri servisine başvurun Bahçe aleti zorlanıyor Çimler çok yüksek Çimleri kademeli olarak kesin Bahçe aleti kesme yapmıyor Kesici elemanlar çok kısa/kırılmış Kesici elemanları değiştirin Kesici misina beslenmiyor Misina bobini boş Misina bobinini yenileyin Misina bobinde sarılmış Misina bobinini kontrol edin ve gerekiyorsa misinayı yeniden sarın Misina bobine geri çekiliyor Yere dokunulduğunda misina beslenmiyor Misina bobinini yeniden sarın (Bakınız: Şekil 11) Kesici misina kopuyor Misina bobinde sarılmış Misina bobinini kontrol edin ve gerekiyorsa misinayı yeniden sarın Misinalı çim biçme makinesinin hatalı kullanılıyor Sadece kesici misinanın ucuyla biçme yapın; taşlara, duvarlara veya başka sert nesnelere temastan kaçının. Bütün kesme çapında yararlanabilmek için kesici misinaları düzenli olarak besleyin. OBJ_BUCH-1800-004.book Page 75 Tuesday, August 29, 2017 9:04 AM76 | Türkçe F 016 L81 763 | (29.8.17) Bosch Power Tools Türkçe Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Körfez Elektrik Karaağaç Mah. Sümerbank Cad. No:18/2 Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey/Gaziantep Tel.: +90 342 2316432 Fax: +90 342 2305871 E-mail: degerisbobinaj@hotmail.com Tek Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan Kayseri Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com Marmara Elektrik Tersane cd. Zencefil Sok.No:6 Karaköy İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Tasfiye Bahçe aletlerini evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: Elektronik ve elektrikli aletlere ilişkin 2012/19/EU sıyılı Avrupa yönetmeliği ve bu yönetmeliğin ulusal hukuka uyarlanmış hükümleri uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ayrı ayrı toplanmak ve çevre dostu tasfiye amacıyla geri kazanım merkezlerine gönderilmek zorundadır. Değişiklik haklarımız saklıdır. OBJ_BUCH-1800-004.book Page 76 Tuesday, August 29, 2017 8:22 AMPolski | 77 Bosch Power Tools F 016 L81 763 | (29.8.17) Polski Wskazówki bezpieczeństwa Uwaga! Poniższe wskazówki należy dokładnie przeczytać. Należy zapoznać się z elementami sterującymi i prawidłową obsługą narzędzia ogrodowego. Instrukcję eksploatacji należy zachować i starannie przechowywać w celu dalszego zastosowania. Opis symboli obrazkowych Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem. Przed przystąpieniem do pracy należy przeczytać niniejszą instrukcję eksploatacji. Należy zwracać uwagę, aby osoby, przebywające w pobliżu, nie zostały skaleczone przez odrzucone podczas pracy ciała obce. Ostrzeżenie: Podczas pracy urządzenia ogrodowego należy trzymać się w bezpiecznej odległości od niego. Przed przystąpieniem do wykonywania jakichkolwiek czynności regulacyjnych lub konserwacyjnych przy podkaszarce, w przypadku zablokowania się przewodu sieciowego, a także w czasie (nawet krótkich) przerw w pracy należy wyłączyć podkaszarkę i wyjąć wtyk z gniazda sieciowego. Przewód sieciowy należy trzymać z dala od noży tnących. Należy stosować środki ochrony słuchu i okulary ochronne. Nie stosować podkaszarki w czasie deszczu i nie pozostawiać jej na zewnątrz w czasie deszczu. Należy zwracać uwagę, aby osoby, przebywające w pobliżu, nie zostały skaleczone przez odrzucone podczas pracy ciała obce. Ostrzeżenie: Podczas pracy urządzenia ogrodowego należy trzymać się w bezpiecznej odległości od niego. Obsługa urządzenia Nie wolno udostępniać narzędzia ogrodowego do użytkowania dzieciom, a także osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zwrócić uwagę, czy w danym kraju nie istnieją przepisy, ograniczające wiek użytkownika podobnych narzędzi. Nieużywane narzędzie ogrodowe należy przechowywać w miejscu niedostępnym dla dzieci. Niniejsze narzędzie ogrodowe nie jest dostosowane do obsługi przez dzieci, osoby ograniczone fizycznie, emocjonalnie lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą. Wyjątek stanowi sytuacja, w której znajdują OBJ_BUCH-1800-004.book Page 77 Tuesday, August 29, 2017 8:22 AM78 | Polski F 016 L81 763 | (29.8.17) Bosch Power Tools się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo i otrzymują od tej osoby instrukcje dotyczące posługiwania się narzędziem ogrodowym. Dzieci powinny znajdować się pod nadzorem, a narzędzie ogrodowe zabezpieczone w taki sposób, żeby nie mogły się one nim bawić. Nie wolno nigdy użytkować narzędzia ogrodowego, jeżeli w bezpośredniej bliskości znajdują się osoby postronne, w szczególności dzieci lub zwierzęta domowe. Nie używać podkaszarek z uszkodzonymi bądź zdemontowanymi pokrywami lub zabezpieczeniami, a także wówczas, gdy nie znajdują się one na swoim miejscu. Przed przystąpieniem do pracy przewody sieciowe i przedłużacze należy zawsze kontrolować pod kątem uszkodzeń oraz stopnia zużycia. W przypadku uszkodzenia przewodu podczas pracy należy natychmiast wyjąć wtyczkę z gniazda. NIE WOLNO DOTYKAĆ

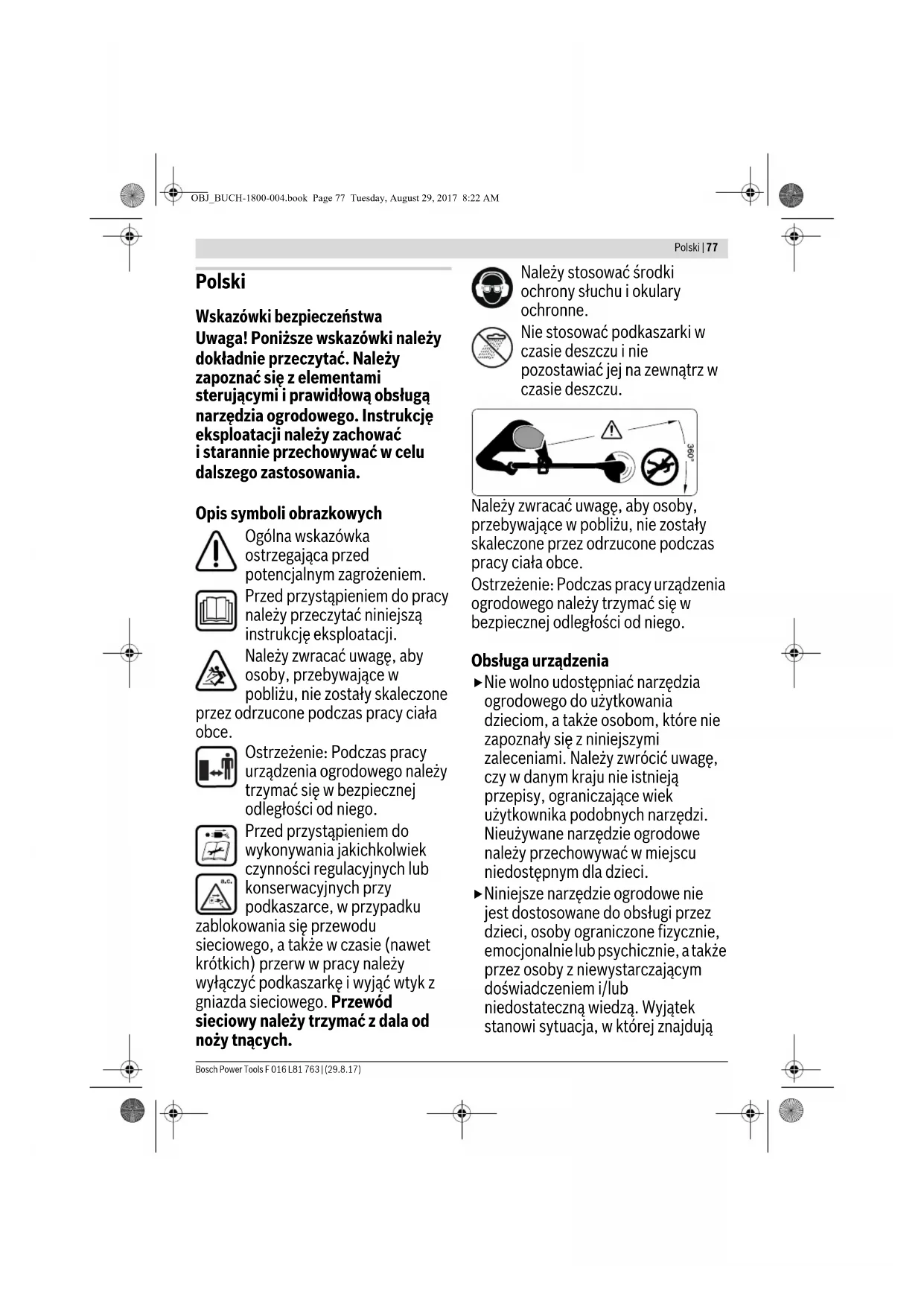

PRZEWODU PRZED WYJĘCIEM GO Z

GNIAZDA. Nie wolno użytkować podkaszarki, jeśli przewód jest uszkodzony lub zużyty. Przed każdą eksploatacją lub w przypadku kolizji, narzędzie ogrodowe należy skontrolować pod kątem zużycia i uszkodzeń, a w razie potrzeby oddać do naprawy. Nie należy używać narzędzia ogrodowego, gdy jest się zmęczonym lub gdy jest się pod wpływem narkotyków, alkoholu lub lekarstw. Podczas pracy należy nosić długie, mocne spodnie, solidne obuwie i rękawice. Nie wolno nosić luźnego ubrania, biżuterii, krótkich spodni, odkrytego obuwia. Nie wolno również pracować boso. Długie włosy należy związywać na wysokości powyżej ramion, aby zapobiec zaplątaniu się ich w ruchomych elementach. Podczas obsługi narzędzia ogrodowego należy nosić okulary ochronne i środki ochrony słuchu. Należy dbać o stabilną pozycję przy pracy i o zachowanie równowagi. Nie należy przeceniać swoich możliwości. Nie wolno nigdy użytkować podkaszarki, jeżeli w bezpośredniej bliskości znajdują się osoby postronne, w szczególności dzieci lub zwierzęta domowe. Osoba obsługująca lub użytkująca urządzenie odpowiedzialna jest za wypadki i szkody na osobie i mieniu, wyrządzone innym osobom. Nie wolno dotykać żadnego z elementów narzędzia ogrodowego przed ich całkowitym zatrzymaniem się. Noże obracają się jeszcze przez jakiś czas po wyłączeniu silnika podkaszarki i mogą spowodować obrażenia. Pracować tylko w ciągu dnia lub przy dobrym sztucznym oświetleniu. Przy niesprzyjających warunkach atmosferycznych, w szczególności w przypadku zbliżającej się burzy nie należy użytkować podkaszarki. OBJ_BUCH-1800-004.book Page 78 Tuesday, August 29, 2017 8:22 AMPolski | 79 Bosch Power Tools F 016 L81 763 | (29.8.17) Podkaszanie wilgotnej trawy zmniejsza wydajność pracy. Podkaszarkę należy wyłączać przed przenoszeniem jej na miejsce pracy lub z powrotem. Przed włączeniem podkaszarki należy upewnić się, że ręce i stopy znajdują się poza zasięgiem obracającego się noża. Należy zachować ostrożność – nie dotykać obracającej się nici. Należy zachować bezpieczną odległość dłoni i stóp od obracających się elementów tnących. Nie wolno w żadnym wypadku stosować metalowych elementów tnących wraz z niniejszą podkaszarką. Podkaszarkę należy systematycznie kontrolować i konserwować. Naprawę podkaszarki należy zlecać wyłącznie w autoryzowanych punktach serwisowych. Zawsze kontrolować szczeliny wentylacyjne pod kątem zanieczyszczenia resztkami trawy. Należy uważać, aby nie doznać obrażeń spowodowanych wbudowanym nożem, służącym do przycinania nici na długość. Po uzupełnieniu lub podregulowaniu nici podkaszarkę należy najpierw ustawić w pozycji poziomej i dopiero w tej pozycji można ją włączyć. Narzędzie ogrodowe należy wyłączać, a wtyczkę wyjmować z gniazda sieciowego: – zawsze, gdy narzędzie ogrodowe pozostawiane jest bez nadzoru – przed przystąpieniem do wymiany szpuli – gdy doszło do zaplątania przewodu, – przed przystąpieniem do czyszczenia lub innych czynności obsługowych przy podkaszarce Po zakończeniu pracy należy wyjąć wtyczkę z gniazda i skontrolować narzędzie ogrodowe pod kątem uszkodzeń. Narzędzie ogrodowe należy przechowywać w bezpiecznym, suchym i niedostępnym dla dzieci miejscu. Nie umieszczać żadnych przedmiotów na narzędziu ogrodowym. Dla własnego bezpieczeństwa wymieniać zużyte lub uszkodzone części. Upewnić się, czy części zamienne zostały wyprodukowane przez firmę Bosch. Urządzenia ogrodowego nie wolno eksploatować przed kompletnym zmontowaniem wszystkich elementów. Bezpieczeństwo elektryczne Uwaga! Przed przystąpieniem do czynności konserwacyjnych lub czyszczenia, należy wyłączyć narzędzie ogrodowe i wyjąć przewód z gniazda. Powyższe zalecenie dotyczy również przypadków, gdy przewód zasilający jest przecięty, uszkodzony lub splątany. Nabyte narzędzie ogrodowe jest zaopatrzone w izolację ochronną i nie OBJ_BUCH-1800-004.book Page 79 Tuesday, August 29, 2017 8:22 AM80 | Polski F 016 L81 763 | (29.8.17) Bosch Power Tools wymaga uziemienia. Napięcie robocze wynosi 230 V AC, 50 Hz (dla krajów nie należących do UE 220 V lub 240 V). Stosować wolno jedynie przedłużacze posiadające atest. Szczegółowych informacji można uzyskać w autoryzowanym punkcie serwisowym. Dla podwyższenia bezpieczeństwa pracy należy stosować wyłącznik różnicowoprądowy (RCD) o prądzie różnicowym, nie większym niż 30 mA. Wyłącznik ten powinien być kontrolowany przed każdym użyciem. Przewód sieciowy oraz przedłużacze należy trzymać z dale od wszelkich ruchomych części. Należy unikać uszkodzenia tych przewodów, a co za tym idzie kontaktu z elementami przewodzącymi prąd. Połączenia przewodów (wtyczki i gniazda) powinny znajdować się w stanie suchym i nie mogą leżeć na ziemi. Przewód sieciowy i przedłużacze należy regularnie kontrolować pod kątem uszkodzeń. Przewody te wolno użytkować wyłącznie w nienagannym stanie. Naprawy uszkodzonego przewodu sieciowego wolno dokonywać wyłącznie w autoryzowanym warsztacie serwisowym firmy Bosch. Stosować wolno jedynie atestowane przedłużacze. Stosować wolno wyłącznie przedłużacze, przewody i bębny na kable odpowiadające normom EN 61242 / IEC 61242 lub IEC 60884-2-7. Jeżeli do pracy z urządzeniem konieczne jest użycie przedłużacza, wymagane są następujące przekroje przewodu: – średnica przewodu 1,25 mm

– maksymalna długość przedłużacza 30 m lub 60 m dla bębnów z wyłącznikiem różnicowoprądowym Wskazówka: Jeśli stosowany jest przedłużacz, powinien on być – zgodnie z przepisami bezpieczeństwa – uziemiony i podłączony za pomocą wtyczki z przewodem uziemiającym instalacji elektrycznej. W razie wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem albo zwrócić się do naj- bliższego punktu serwisowego firmy Bosch. UWAGA: Przedłużacze niezgodne z przepisami mogą stanowić zagrożenie. Prze- dłużacz, wtyczka i łącznik wtykowy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań na zewnątrz pomieszczeń. Wskazówka dla produktów, nie sprzedawanych w Wielkiej Brytanii: UWAGA: Ze względu na bezpieczeństwo użytkownika wymagane jest, aby wtyk znajdujący się przy narzędziu ogrodowym połączony był z kablem przedłużającym Złącza przewodu przedłużającego powinny być zabezpieczone przed bryzgami wody, a także być wykonane z gumy lub posiadać osłonę gumową. Przedłużacz musi być zaopatrzony w uchwyt kablowy odciążający (z zabezpieczeniem przed wyrwaniem). OBJ_BUCH-1800-004.book Page 80 Tuesday, August 29, 2017 8:22 AMPolski | 81 Bosch Power Tools F 016 L81 763 | (29.8.17) Symbole Następujące symbole mają istotne znaczenie podczas czytania i zrozumienia instrukcji eksploatacji. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli sprzyja lepszemu i bezpieczniejszemu użytkowaniu elektronarzędzia. Użycie zgodne z przeznaczeniem Urządzenie przeznaczone jest do ścinania trawy oraz chwastów, rosnących pod krzewami, przy krzewach i na krawędziach trawnika, których nie da się skosić kosiarką. Użytkowanie zgodne z przeznaczeniem dotyczy temperatury otoczenia leżącej między 0 °C a 40 °C. Dane techniczne Informacja na temat hałasu i wibracji Emisja hałasu została określona zgodnie z EN 50636-2-91. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: Poziom ciśnienia akustycznego 87 dB (A); poziom mocy akustycznej 94 dB(A). Niepewność pomiaru K =1,0 dB. Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kierun- ków) i niepewność pomiaru K oznaczone zgodnie z normą EN 50636-2-91 wynoszą:

Montaż i praca Nie wolno podłączać narzędzia ogrodowego do gniazdka sieciowego przed jego uprzednim kompletnym zmontowaniem. Po wyłączeniu podkaszarki nić tnąca obraca się jeszcze przez kilka sekund. Przed ponownym uruchomieniem podkaszarki należy odczekać do całkowitego zatrzymania silnika oraz nici. Nie włączać i nie wyłączać urządzenia w krótkich odstępach czasu. Spust wysuwu nici nie należy naciskać ręcznie, gdyż może on być bardzo gorący. Przy wymianie nici lub szpuli należy usunąć trawę oraz inne zanieczyszczenia z osłony szpuli. Zaleca się stosowanie elementów tnących atestowanych przez firmę Bosch. Zastosowanie innych elementów tnących może prowadzić do niepożądanych efektów. Do montażu nowej szpuli należy zastosować tę samą sprężynę. Symbol Znaczenie Należy nosić rękawice ochronne Nie wolno czyścić narzędzia ogrodowego pod bieżącą wodą Kierunek ruchu Kierunek reakcji Masa Uruchomienie Wyłączenie Dozwolone czynności Zabronione czynności Słyszalny dźwięk Osprzęt dodatkowy/części zamienne Podkaszarka ART 35 Numer katalogowy 3 600 H78 M.. Moc nominalna W600 Prędkość obrotowa bez obciążenia min

Wysuw nici skokowy, automatyczny Uchwyt przestawny

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić. CLICK! Średnica nici tnącej mm 1,6 Średnica cięcia cm 35 Pojemność szpuli z nicią

Ciężar odpowiednio do EPTA- Procedure 01:2014 kg 4,6 Klasa ochrony /II Numer seryjny zob. tabliczkę znamionową na narzędziu ogrodowym Podkaszarka ART 35 Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić. OBJ_BUCH-1800-004.book Page 81 Tuesday, August 29, 2017 8:22 AM82 | Polski F 016 L81 763 | (29.8.17) Bosch Power Tools Lokalizacja usterek Planowane działanie Rysunek Strona Zakres dostawy

Mocowanie rękojeści dodatkowej

Montaż pokrywy ochronnej

Montaż paska na ramię

Wskazówki robocze 8 188 Wysuw nici

Wymiana szpuli 10 189–190 Nawinięcie nici na szpulę 11 190–191 Mocowanie szpuli w osłonie

Konserwacja, czyszczenie i przechowywanie 13 – 14 191–192 Wybór osprzętu
