NÁVOD K OBSLUZE ART35 BOSCH

Planowane działanie Rysunek Strona Symptomy Możliwa przyczyna Usunięcie usterki Podkaszarka nie działa Brak napięcia sieciowego Skontrolować i włączyć Uszkodzone gniazdko sieciowe Podłączyć urządzenie do innego gniazdka Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby wymienić Zadziałał bezpiecznik Wymienić bezpiecznik Podkaszarka pracuje z przerwami Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby wymienić Zwrócić się do punktu serwisowego Nastąpiło uszkodzenie wewnętrznego okablowania narzędzia ogrodowego Zwrócić się do punktu serwisowego Narzędzie ogrodowe jest przeciążone Za wysoka trawa Podkaszać stopniowo Urządzenie nie ścina trawy Elementy tnące są zbyt krótkie/złamane Wymienić elementy tnące Nić się nie wysuwa Szpula jest pusta Wymienić szpulę Nić zaplątała się w szpuli Skontrolować szpulę i, w razie potrzeby, ponownie nawinąć nić Nić wciągana jest ponownie do szpuli Nić nie wysuwa się Ponownie nawinąć nić na szpulę (zob. rys. 11) Nić urywa się Nić zaplątała się w szpuli Skontrolować szpulę i, w razie potrzeby, ponownie nawinąć nić Podkaszarka jest niewłaściwie użytkowana Podkaszać tylko czubkiem nici, unikać kontaktu z kamieniami, ścianami i innymi twardymi przedmiotami. Nić należy regularnie przesuwać, aby wykorzystywać całkowitą średnicę cięcia. OBJ_BUCH-1800-004.book Page 82 Tuesday, August 29, 2017 8:22 AMČesky | 83 Bosch Power Tools F 016 L81 763 | (29.8.17) Obsługa klienta oraz doradztwo dotyczące użytkowania www.bosch-garden.com Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej narzędzia ogrodowego. Polska Robert Bosch Sp. z o.o. BSC Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online. Tel.: +48 227 154460 Faks: +48 227 154441 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Usuwanie odpadów Nie wolno wyrzucać narzędzi ogrodowych do odpadów z gospodarstwa domowego! Tylko dla państw należących do UE: Zgodnie z europejską wytycznymi Europejskiej Dyrektywy 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane niezdatne do użycia narzędzia elektryczne i elektroniczne należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Pozor! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním zahradního nářadí. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu. Vysvětlivky obrázkových symbolů Všeobecné upozornění na nebezpečí. Pročtěte si návod k použití. Dbejte na to, aby osoby stojící v blízkosti nebyly poraněny odmrštěnými cizími tělesy. Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup. Než přistoupíte k nastavování nebo čištění stroje, když se zamotal kabel nebo když sekačku trávy i jen na krátkou dobu necháváte bez dozoru, vždy sekačku vypněte a vytáhněte zástrčku ze zásuvky. Elektrický kabel udržujte daleko od střižných prvků. Noste ochranu sluchu a ochranné brýle. Nesečte za deště a nenechávejte sekačku za deště stát venku. Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy. Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup. OBJ_BUCH-1800-004.book Page 83 Tuesday, August 29, 2017 8:22 AM84 | Česky F 016 L81 763 | (29.8.17) Bosch Power Tools Obsluha Nikdy nedovolte dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny, zahradní nářadí používat. Národní předpisy mohou vymezovat věk obsluhy. Pokud zahradní nářadí nepoužíváte, uschovávejte je mimo dosah dětí. Toto zahradní nářadí není určeno k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi, možné je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem kompetentní osoby nebo od ní obdrží pokyny, jak se zahradní nářadí používá. Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají. Nikdy nepoužívejte zahradní nářadí, pokud se v bezprostřední blízkosti zdržují osoby, zvláště děti nebo domácí zvířata. Nikdy neprovozujte sekačku s chybějícími nebo poškozenými kryty či ochrannými ústrojími nebo když tyto nejsou správně polohované. Před použitím zkontrolujte znaky poškození či stárnutí elektrického napájecího resp. prodlužovacího kabelu. Pokud se kabel během používání poškodí, okamžitě vytáhněte zástrčku ze zásuvky. DOKUD NENÍ ZÁSTRČKA VYTAŽENÁ, NEDOTÝKEJTE SE KABELU. Sekačku na trávu neprovozujte, pokud je kabel poškozený nebo opotřebovaný. Zahradní nářadí před použitím a po nárazu prohlédněte kvůli opotřebení či poškození a případně jej nechte opravit. Zahradní nářadí nepoužívejte, pokud jste unavení či nemocní nebo pod vlivem alkoholu, drog či léků. Noste dlouhé, hrubé kalhoty, pevnou obuv a rukavice. Nenoste žádný široký oděv, šperky, krátké kalhoty, sandále ani nepracujte naboso. Dlouhé vlasy svažte ve výšce ramen, aby se zabránilo zamotání do pohyblivých dílů. Když zahradní nářadí obsluhujete, noste ochranné brýle a ochranu sluchu. Zachovávejte pevný postoj a neustále rovnováhu. Nepřetěžujte se. Sekačku nikdy neprovozujte, zatímco se v bezprostřední blízkosti zdržují osoby, zejména děti, nebo domácí zvířata. Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku. Než rotující střižné prvky uchopíte, počkejte až se dostanou zcela do stavu klidu. Střižné prvky po vypnutí sekačky ještě dále rotují a mohou způsobit zranění. Pracujte pouze za denního světla nebo při dobrém umělém osvětlení. Při špatných povětrnostních podmínkách, zejména při zvedající se bouřce, se sekačkou nepracujte. Používání sekačky v mokré trávě snižuje pracovní výkon. Sekačku vypněte, když ji přenášíte od pracovní plochy či k pracovní ploše. OBJ_BUCH-1800-004.book Page 84 Tuesday, August 29, 2017 8:22 AMČesky | 85 Bosch Power Tools F 016 L81 763 | (29.8.17) Sekačku zapněte jen tehdy, pokud se Vaše ruce a nohy nacházejí dostatečně daleko vzdálené od rotujících střižných prvků. Pozor – nedotýkejte se rotující střižné struny. Nedávejte ruce a nohy do blízkosti rotujících střižných prvků. Pro tuto sekačku nikdy nepoužívejte kovové střižné prvky. Sekačku pravidelně kontrolujte a pravidelně provádějte údržbu. Sekačku nechte opravit pouze v autorizovaném servisu. Vždy zajistěte, aby větrací otvory byly bez zbytků trávy. Chraňte se před poraněním od zabudovaného nože, který řeže strunu na správnou délku. Dříve, než sekačku po naplnění/doplnění struny zapnete, otočte ji vždy do vodorovné pracovní polohy. Zahradní nářadí vypněte a vytáhněte síťovou zástrčku ze zásuvky: – vždy, když necháte zahradní nářadí bez dozoru – před výměnou cívky – když je kabel zamotaný, – před čištěním nebo pokud se na sekačce pracuje Po použití vytáhněte síťovou zástrčku a zahradní nářadí zkontrolujte, zda není poškozeno. Zahradní nářadí uskladňujte na bezpečném, suchém místě mimo dosah dětí. Na zahradní nářadí nestavte žádné další předměty. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly. Zajistěte, aby vyměněné díly pocházely od firmy Bosch. Zahradní nářadí nikdy neuvádějte do provozu, aniž jsou namontované příslušné díly. Elektrická bezpečnost Pozor! Před údržbou nebo čištěním zahradní nářadí vypněte a vytáhněte síťovou zástrčku. Totéž platí, když je elektrický kabel poškozený, naříznutý nebo zamotaný. Vaše zahradní nářadí má kvůli bezpečnosti ochrannou izolaci a nepotřebuje žádné uzemnění. Provozní napětí činí 230 V AC, 50 Hz (pro země mimo EU též 220 V nebo 240 V). Používejte pouze schválené prodlužovací kabely. Informace obdržíte u Vašeho autorizovaného zákaznického servisu. Pro zvýšení bezpečnosti používejte proudový chránič FI (RCD) s vybavovacím proudem maximálně 30 mA. Tento proudový chránič FI by měl být před každým použitím překontrolován. Udržujte síťové a prodlužovací kabely daleko od pohyblivých dílů a zabraňte jakémukoli poškození kabelů, aby se zamezilo kontaktu s díly pod napětím. Kabelové spoje (síťové zástrčky a zásuvky) by měly být suché a neměly by ležet na zemi. Síťové a prodlužovací kabely se musejí pravidelně kontrolovat na znaky poškození a smějí se používat pouze v bezvadném stavu. OBJ_BUCH-1800-004.book Page 85 Tuesday, August 29, 2017 8:22 AM86 | Česky F 016 L81 763 | (29.8.17) Bosch Power Tools Pokud je síťový kabel nářadí poškozený, smí být opraven pouze autorizovanou dílnou Bosch. Používejte pouze schválené prodlužovací kabely. Používejte jen takové prodlužovací kabely, prodlužovací elektrická vedení nebo kabelové bubny, jež odpovídají normám EN 61242 / IEC 61242 nebo IEC 60884-2-7. Pokud chcete k provozu nářadí použít prodlužovací kabel, jsou zapotřebí následující průřezy vodičů: – průřez vodiče 1,25 mm

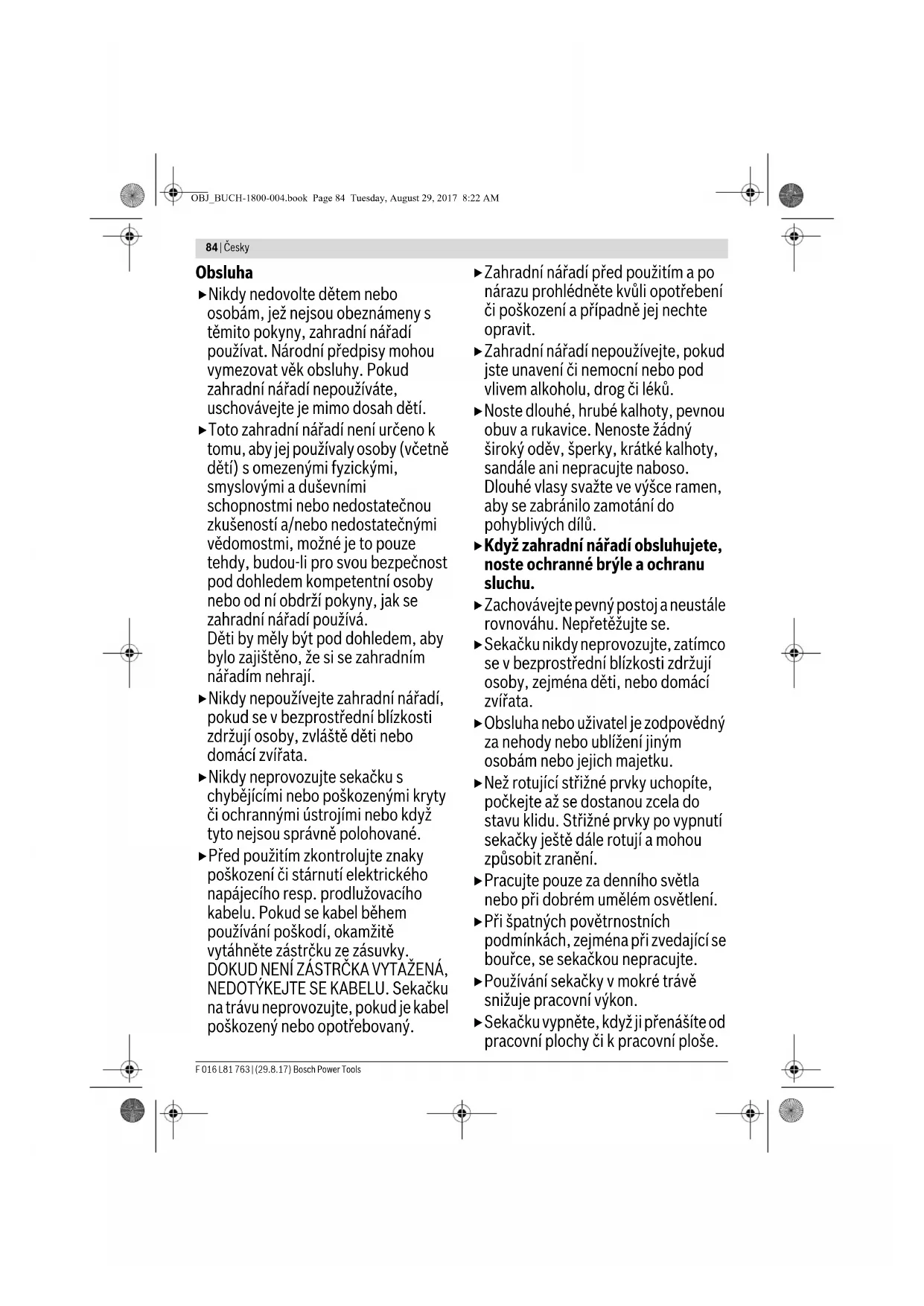

– maximální délka 30 m pro prodlužovací kabely nebo 60 m pro kabelové bubny s proudovým chráničem FI Upozornění: Pokud se použije prodlužovací kabel, musí mít – jak je popsáno v bezpečnostních předpisech – ochranný vodič, který je přes zástrčku spojený s ochranným vodičem Vašeho elektrického rozvodu. Ve sporných případech se zeptejte vyškoleného elektrikáře nebo v nejbližším servisním zastoupení firmy Bosch. POZOR: Prodlužovací kabely nevyhovující předpisu mohou být nebezpečné. Prodlužovací kabel, zástrčka a spojka musejí být vodotěsné a v provedení přípustném pro použití venku. Upozornění pro výrobky prodávané mimo Velkou Británii: POZOR: pro Vaši bezpečnost je nutné, aby byla zástrčka, umístěná na zahradním nářadí, spojena s prodlužovacím kabelem. Spojka prodlužovacího kabelu musí být chráněná proti stříkající vodě, musí sestávat z gumy nebo být gumou potažena. Prodlužovací kabel se musí používat s odlehčením tahu. Symboly Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže zahradní nářadí lépe a bezpečněji používat. Určené použití Stroj je určen k sekání trávy a plevele pod keři a též na svazích a okrajích, které nelze obsáhnout sekačkou. Určující použití se vztahuje na teplotu okolí mezi 0 °C a 40 ° C. Symbol Význam Noste ochranné rukavice Pro čištění zahradního nářadí nepoužívejte žádnou tekoucí vodu Směr pohybu Směr reakce Hmotnost Zapnutí Vypnutí Dovolené počínání Zakázané počínání Slyšitelný zvuk Příslušenství/náhradní díly CLICK! OBJ_BUCH-1800-004.book Page 86 Tuesday, August 29, 2017 8:22 AMČesky | 87 Bosch Power Tools F 016 L81 763 | (29.8.17) Technická data Informace o hluku a vibracích Hodnoty hlučnosti zjištěny podle EN 50636-2-91. Hodnocená hladina hluku A stroje činí typicky: hladina akustického tlaku 87 dB(A); hladina akustického výkonu 94 dB(A). Nepřesnost K=1,0 dB. Noste ochranu sluchu! Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřesnost K stanoveny podle EN 50636-2-91:

Montáž a provoz Zahradní nářadí nepřipojujte do zásuvky, dokud není zcela sestavené. Po vypnutí sekačky trávy střižná struna ještě několik sekund dobíhá. Než sekačku znovu zapnete, počkejte až je motor/střižná struna v klidu. Nevypínejte a opět krátce po sobě nezapínejte. Inicializátor pro navádění struny nestlačujte rukou, poněvadž může být horký. Když vyměňujete strunu či cívku, odstraňte z krytu cívky ulpělou trávu. Doporučuje se používání firmou Bosch schválených střižných prvků. U jiných střižných prvků se může výsledek sečení odlišovat. Pružina je při namontování nové cívky znovu použitelná. Hledání závad Sekačka na trávu ART 35 Objednací číslo 3 600 H78 M.. Jmenovitý příkon W600 Otáčky naprázdno min

Navádění struny Tipovací automatika Teleskopická násada

Průměr struny mm 1,6 Průměr sečení cm 35 Kapacita strunové cívky

Hmotnost podle EPTA- Procedure 01:2014 kg 4,6 Třída ochrany /II Sériové číslo viz typový štítek na zahradním nářadí Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit. Cíl počínání Obrázek Strana Obsah dodávky

Upevnění přídavné rukojeti

Montáž ramenního popruhu

Upevnění prodlužovacího kabelu

Navedení střižné struny

Výměna strunové cívky 10 189–190 Navinutí struny na cívku 11 190–191 Vložení strunové cívky do krytu cívky

Údržba, čištění a skladování 13 – 14 191–192 Volba příslušenství

Montáž ramenného popruhu
