РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ART35 BOSCH

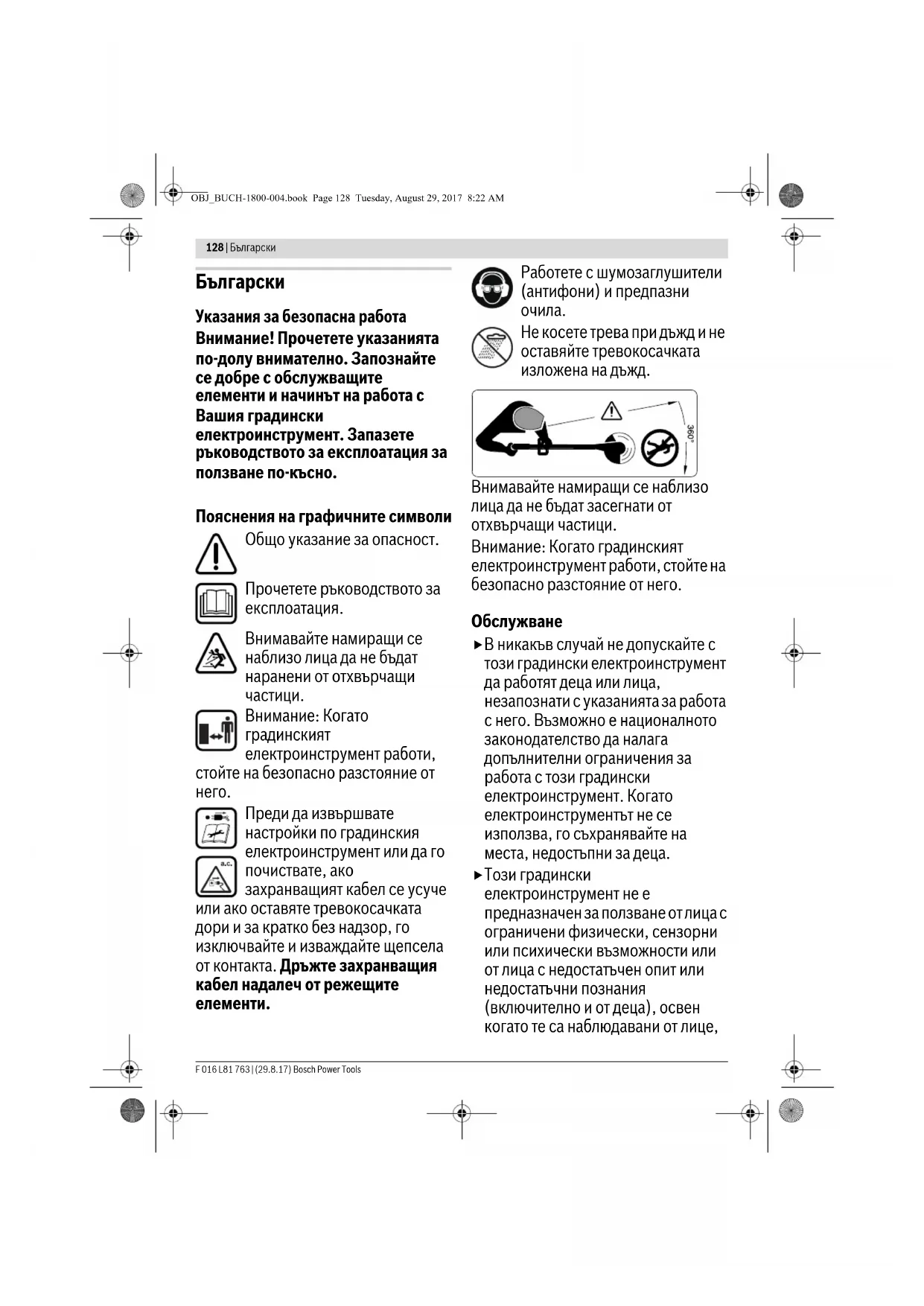

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслужващите елементи и начинът на работа с Вашия градински електроинструмент. Запазете ръководството за експлоатация за ползване по-късно. Пояснения на графичните символи Общо указание за опасност. Прочетете ръководството за експлоатация. Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи

Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от

Преди да извършвате настройки по градинския електроинструмент или да го почиствате, ако захранващият кабел се усуче или ако оставяте тревокосачката дори и за кратко без надзор, го изключвайте и изваждайте щепсела от контакта. Дръжте захранващия кабел надалеч от режещите

Не косете трева при дъжд и не оставяйте тревокосачката изложена на дъжд. Внимавайте намиращи се наблизо лица да не бъдат засегнати от отхвърчащи частици. Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него.

В никакъв случай не допускайте с този градински електроинструмент да работят деца или лица, незапознати с указанията за работа с него. Възможно е националното законодателство да налага допълнителни ограничения за работа с този градински електроинструмент. Когато електроинструментът не се използва, го съхранявайте на места, недостъпни за деца. Този градински електроинструмент не е предназначен за ползване от лица с ограничени физически, сензорни или психически възможности или от лица с недостатъчен опит или недостатъчни познания (включително и от деца), освен когато те са наблюдавани от лице, OBJ_BUCH-1800-004.book Page 128 Tuesday, August 29, 2017 8:22 AMБългарски | 129 Bosch Power Tools F 016 L81 763 | (29.8.17) отговарящо за безопасността или когато са обучавани за работа с градинския електроинструмент. Трябва да се внимава деца да не играят с градинския електроинструмент. В никакъв случай не използвайте градинския електроинструмент, ако в близост се намират деца или домашни животни. В никакъв случай не ползвайте тревокосачката с липсващи или повредени капаци или предпазни съоръжения или когато не сте в правилната стойка. Преди ползване проверявайте захранващия кабел, респ. евентуално ползван удължителен кабел за повреди или признаци на стареене. Ако по време на работа кабелът бъде повреден, незабавно изключете щепсела от контакта. НЕ ДОКОСВАЙТЕ КАБЕЛА, ПРЕДИ ДА Е ИЗКЛЮЧЕН ОТ КОНТАКТА. Не ползвайте тревокосачката, ако захранващият кабел е повреден или износен. Преди ползване и след претърпян удар проверявайте градинския електроинструмент за повреди или износване и при необходимост го предавайте за ремонт. Не използвайте градинския електроинструмент, когато сте уморени или болни или когато сте под въздействието на алкохол, наркотици или лекарства. Работете с плътни дълги панталони, здрави обувки и ръкавици. Не носете широки дрехи, украшения, къси панталони или сандали; не работете боси. Ако сте с дълга коса, я връзвайте над раменете, за да предотвратите увличането и усукването й от подвижни

Когато работите с градинския електроинструмент, носете предпазни очила и шумозаглушители (антифони). Заемайте стабилно положение и поддържайте постоянно равновесие. Не надценявайте

В никакъв случай не работете с електроинструмента, ако в близост се намират други лица, особено деца, или домашни животни. Отговорен за травми на други лица или за материални щети е работещият с тревокосачката. Преди да докосвате въртящите се режещи елементи, изчаквайте движението им да спре напълно. След изключване на тревокосачката режещите елементи продължават да се въртят по инерция и могат да предизвикат наранявания. Работете само на дневна светлина или на силно изкуствено осветление. Не работете с тревокосачката при лоши атмосферни условия, особено при силен вятър. Използването на тревокосачката при влажна трева намалява производителността й. OBJ_BUCH-1800-004.book Page 129 Tuesday, August 29, 2017 8:22 AM130 | Български F 016 L81 763 | (29.8.17) Bosch Power Tools Изключвайте тревокосачката, когато я пренасяте от/към работната зона. Включвайте тревокосачката само когато ръцете и краката Ви са на достатъчно голямо разстояние от режещите елементи. Внимание – не докосвайте въртящата се нишка. Не поставяйте ръцете и краката си в близост до въртящите се режещи

За тази тревокосачка никога не използвайте метални режещи

Редовно проверявайте и поддържайте тревокосачката. Допускайте ремонтните дейности по тревокосачката да се извършват само от оторизирани сервизи. Поддържайте вентилационните отвори винаги чисти и проверявайте да не са запушени от остатъци от трева. Внимавайте да не се нараните с вградения нож, който отрязва нишката по дължина. След смяна/подаване на нишката винаги завъртайте тревокосачката хоризонтално в работна позиция, преди да я включите. Изключвайте градинския електроинструмент и изваждайте щепсела от контакта: – винаги, когато оставяте градинския електроинструмент

– преди да сменяте шпулата – ако захранващият кабел е усукан, – преди почистване или когато работите по тревокосачката След приключване на работа извадете щепсела от контакта и проверете градинския електроинструмент за евентуални

Съхранявайте градинския електроинструмент на сигурно, сухо място, недостъпно за деца. Не поставяйте други предмети върху градинския електроинструмент. Поради съображения за безопасност заменяйте износени или повредени детайли. Уверявайте се, че резервните части, които поставяте, са произведени от Бош. В никакъв случай не включвайте градинския електроинструмент, ако всичките му принадлежности не са монтирани. Безопасност при работа с електрически ток Внимание! Преди да извършвате техническо обслужване или почистване на градинския електроинструмент, го изключвайте и изваждайте щепсела от контакта. Същото се отнася и при неволно увреждане или прерязване на захранващия

За повишаване на безопасността Вашият градински електроинструмент е със защитна изолация и не се нуждае от заземяване. Захранващото напрежение е 230 V променлив ток, OBJ_BUCH-1800-004.book Page 130 Tuesday, August 29, 2017 8:22 AMБългарски | 131 Bosch Power Tools F 016 L81 763 | (29.8.17) 50 Hz (за страни извън ЕС също 220 V или 240 V). Използвайте само сертифицирани удължителни кабели. Повече информация можете да получите от Вашия търговец. За повишаване на сигурността използвайте дефектнотоков прекъсвач (RCD) с ток на задействане най-много 30 mA. Винаги преди работа с електроинструмента проверявайте дефектнотоковия прекъсвач. Дръжте захранващите и удължителните кабели на безопасно разстояние от подвижни детайли и ги предпазвайте от каквито и да е повреди, за да избегнете контакт с проводници под напрежение. Щепселите и контактите трябва да са сухи и да не лежат на земята. Захранващите и удължителните кабели трябва редовно да бъдат проверявани за повреди; допуска се използването само на кабели в безукорно състояние. Ако захранващият кабел на машината е повреден, той трябва да бъде ремонтиран само в оторизиран сервиз за електроинструменти на

Използвайте само сертифицирани удължителни кабели. Използвайте само удължителни кабели или барабанни удължители, които съответстват на изискванията на стандартите EN 61242 / IEC 61242 или IEC 60884-2-7. Ако искате да ползвате удължителен кабел, той трябва да бъде със следното напречно сечение: – Напречно сечение на проводниците 1,25 mm

– Максимална дължина 30 m за удължителен кабел или 60 m за барабанни кабели с дефектнотоков предпазен прекъсвач (Fl- прекъсвач). Упътване: когато се използва удължителен кабел, той трябва да бъде със защитен проводник, който, така както е описано в указанията за безопасна работа, през щепсела е свързан със защитния проводник на захранващата мрежа. При необходимост се консултирайте с квалифициран електротехник или най-близкото представителство на

ВНИМАНИЕ: удължителни кабели, които не отговарят на изискванията, могат да застрашат безопасността Ви. Удължителните кабели, щепселите и съединителите трябва да са в изпълнение за ползване на открито и да са уплътнени срещу проникване на вода. Указание за продукти, които не се продават във Великобритания: ВНИМАНИЕ: за Вашата безопасност е необходимо щепселът на градинския електроинструмент да бъде включен към удължителен кабел. Куплунгът на удължителния кабел трябва да е защитен срещу напръскване с вода, да е изработен OBJ_BUCH-1800-004.book Page 131 Tuesday, August 29, 2017 8:22 AM132 | Български F 016 L81 763 | (29.8.17) Bosch Power Tools от гума или да има гумено покритие. Удължителният кабел трябва да има възможност за отпускане при

Символите по-долу са важни за прочитането и разбирането на ръководството за експлоатация. Запомнете символите и значенията им. Правилното интерпретиране на символите ще Ви помогне да ползвате градинския електроинструмент по-добре и по-сигурно. Предназначение на електро- инструмента Електроинструментът е предназначен за рязане на трева и плевели под и около храсти, както и по неравен терен и на места, които не могат да бъдат достигнати с колесна тревокосачка. Температурният диапазон на работа с електроинструмента е между 0 °C и 40 °C. Технически данни Информация за излъчван шум и

Стойностите на излъчвания шум са определени съгласно EN 50636-2-91. Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане 87 dB(A); равнище на мощността на звука 94 dB(A). Неопределеност K =1,0 dB. Работете с шумозаглушители (антифони)! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 50636-2-91:

Монтиране и работа Не включвайте градинския електроинструмент към захранващата мрежа, ако не е сглобен напълно. След изключване на тревокосачката нишката продължава да се върти по инерция още няколко секунди. Преди повторно да включите тревокосачката, изчакайте електродвигателят/ режещата нишка да спрат напълно. Не включвайте електроинструмента непосредствено след като сте го изключили. Не натискайте спусъка за подаване на нишката на ръка, той може да е нагорещен. Когато сменяте нишката или шпулата, отстранявайте натрупвания от трева. Символ Значение Работете с предпазни ръкавици Не използвайте течаща вода за почистване на градинския електроинструмент Посока на движение Посока на реакцията

Допустимо действие Забранено действие Отчетлив шум Допълнителни приспособления/ резервни части CLICK! Тревокосачка ART 35 Каталожен номер 3 600 H78 M.. Номинална консумирана

W600 Скорост на въртене на празен

Подаване на режещата нишка Автоматично Регулируема ръкохватка

Диаметър на режещата нишка mm 1,6 Диаметър на рязане cm 35 Капацитет на шпулата

Маса съгласно EPTA-Procedure 01:2014 kg 4,6 Клас на защита /II Сериен номер вижте табелката на градинския инструмент Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. OBJ_BUCH-1800-004.book Page 132 Tuesday, August 29, 2017 8:22 AMБългарски | 133 Bosch Power Tools F 016 L81 763 | (29.8.17) Препоръчва се използването само на утвърдени от Бош режещи елементи. При други режещи елементи резултатът от рязането може да е незадоволителен. При поставянето на нова шпула се използва старата

Отстраняване на дефекти Дейност Фигура Страница Окомплектовка

Сглобяване на дръжката

Монтирайте спомагателната

Монтиране на предпазния кожух

Монтирайте колана за окачване

Включване на удължителен

Подаване на режещата нишка

Смяна на шпулата на нишката 10 189–190 Навиване на нишката на шпулата 11 190–191 Монтиране на шпулата в

Поддържане, почистване и съхраняване 13 – 14 191–192 Избор на допълнителни приспособления

Дейност Фигура Страница Симптоми Възможна причина Отстраняване Тревокосачката не работи Няма захранващо напрежение Проверете и включете Повреден е контактът на захранващата

Използвайте друг контакт Удължителният кабел е повреден Проверете и заменете кабела, ако е

Задействал се е предпазен прекъсвачЗаменете предпазния прекъсвач Тревокосачката работи с прекъсвания Удължителният кабел е повреден Проверете и заменете кабела, ако е

Потърсете помощ в оторизиран сервиз за електроинструменти Вътрешен електрически дефект на градинския електроинструмент Потърсете помощ в оторизиран сервиз за електроинструменти

ят електроинструмент е

Тревата е твърде висока Косете на стъпки Градинският електроинструмент не

Режещите елементи са твърде къси/счупени Заменете режещите елементи Не се подава режеща нишка Шпулата е празна Заменете шпулата Нишката е усукана в шпулата Проверете шпулата и при необходимост намотайте нишката

Режещата нишка се издърпва обратно

При задействане режещата нишка не

Навийте шпулата наново (вижте фигура 11) OBJ_BUCH-1800-004.book Page 133 Tuesday, August 29, 2017 8:22 AM134 | Македонски F 016 L81 763 | (29.8.17) Bosch Power Tools Сервиз и технически съвети www.bosch-garden.com Винаги когато се обръщате с въпроси към представителите на Бош непременно посочвайте 10- цифрения каталожен номер на градинския електроинструмент.

Не изхвърляйте градински електроинструменти при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Правата за изменения запазени.

Неправилно ползване на тревокосачката Режете само с върха на нишката; избягвайте докосването на камъни, стени и други твърди предмети. Подавайте нишка своевременно, за да ползвате пълния диаметър на рязане. Симптоми Възможна причина Отстраняване OBJ_BUCH-1800-004.book Page 134 Tuesday, August 29, 2017 8:22 AMМакедонски | 135 Bosch Power Tools F 016 L81 763 | (29.8.17) Носете заштитни слушалки и
